обзор охотничьего ружья, конструкция и характеристики

Среди всего ассортимента продукции от Тульского оружейного завода особое место занимает модель ТОЗ-25, которая на первый взгляд представляет собой самую обычную двустволку с горизонтальным расположением стволов. Однако конструкция оружия имеет одну специфичную особенность, из-за чего многие охотники пытаются отыскать на рынке именно этот образец охотничьего ружья.

История создания

История создания ТОЗ-25 берет свое начало в 1963 году, когда инженеры Тульского завода решили выпустить надежное и уникальное оружие, которое пользовалось бы популярностью как среди профессионалов, так и среди любителей охоты. Продуктом труда стало ружье, два ствола которого находятся в горизонтальной плоскости, однако ударно-спусковой механизм располагается не в ложе, а в специальной металлической колодке, из-за чего модель является более надежной и живучей.

В первые же месяцы после выхода ТОЗ-25 оставил только положительные впечатления среди покупателей. Ружье оказалось настолько уникальным, что им заинтересовались даже иностранные компании.

В результате этого ТОЗ отправил почти треть произведенных экземпляров на экспорт. В нашей же стране было продано около 60 тысяч штук двустволок. Производство ТОЗ-25 прекратилось в 1968 году из-за резкого падения спроса на горизонталки.

к содержанию ↑

Описание и внешний вид

ТОЗ-25 можно охарактеризовать всего тремя словами — классическое охотничье ружье. Модель разрабатывалась под 12-й и 16-й калибры, так что его главным предназначением является добыча хищного зверя, парнокопытных животных, а также крупной пернатой дичи. Стволы соединены между собой облегченной подствольной планкой. В качестве системы безопасности в ТОЗ-25 используется механизм запирания стволов, а также автоматический предохранитель.

Цевье и приклад двустволки могут быть выполнены из различных пород дерева. К примеру, рядовые модели использовали березовую доску, экспортные варианты — бук, а для штучных версий применялся исключительно орех.

Качество сборки ТОЗ-25 выше всяких похвал — никаких люфтов и зазоров между деревом и металлом. Дополнительным приятным «бонусом», улучшающим внешний вид оружия, служит металлическая фреска на стволе и патроннике.

к содержанию ↑

ТТХ

Ничто так хорошо не описывает оружие, как его тактико-технические характеристики. Отыскать эту информацию можно в оружейном паспорте, который идет в комплекте с ружьем. Для разного калибра она будет выглядеть по-разному:

Характеристика:Параметр:
Ствол12 калибр16 калибр
Длина ствола750 мм700 мм
Длина патронника70 мм70 мм
Общая длина1150 мм1100 мм
Кучность боя (получок)55%50%
Кучность боя (чок)65%60%
Масса оружия3,5 кг2,9 кг
Горизонтальное ружье ТОЗ-25

В обоих случаях ресурс ружья составляет 12 тысяч выстрелов (по 6 тысяч на каждый ствол). Ложе может быть полупистолетной, пистолетной или прямой — в зависимости от версии и модификации. Также на дульных каналах имеется резьба для установки дополнительных сужений.

к содержанию ↑

Конструкция

Главной отличительной особенностью ружья ТОЗ-25 является то, что его ударно-спусковой механизм располагается не в ложе, а в специально отведенном для этого месте — колодке. Это позволило инженерам Тульского завода устранить главный недостаток всех российских двустволок — быстрое изнашивание УСМ.

Помимо этого, ружье имеет следующие конструктивные особенности:

  • подствольная спайка стволов — значительно легче, чем вариант с муфтой;
  • экстрактор для выталкивания стреляных гильз — работает даже на морозе;
  • внутренние курки расположены отдельно от бойков — улучшает систему безопасности;
  • наличие двух спусковых крючков — есть версии и с механизмом переключателя;
  • на тыльной части приклада есть резиновый тыльник — гасит отдачу;
  • механизм запирания стволов — состоит из двух болтов Гриньяра.

Практически все металлические детали выполнены из высококачественной углеродистой стали, которая выдерживает нагрузки до 150 Дж. Для дополнительной прочности применяется хромирование ствольного канала. Ну а чтобы стволы и патронник не подвергались воздействию коррозии, используется никелевое покрытие и химическое чернение. Деревянные части покрываются прозрачным лаком, чтобы уменьшить вероятность появления царапин при механическом воздействии.

к содержанию ↑

Модификации

Несмотря на то, что производство двустволки продолжалось в течение всего 5 лет, оружие получило несколько официальных модификаций, которые и по сей день пользуются среди охотников большим спросом. Завод поставлял новые версии на рынок в трех вариациях:

  1. Рядовая. Ничем не примечательные модификации, которые вносят какие-то конструктивные изменения в оружие, но никак не исправляют имеющиеся недоработки и не улучшают положительные стороны. Ярким примером служит ТОЗ-25 с двумя траншеями под прицельное приспособление типа «ласточкин хвост».

  1. Улучшенная. Версии для экспорта на мировой оружейный рынок, которые не только дополняют конструкцию чем-то новым, но и устраняют те недоработки, которые появились ранее, а также улучшают имеющиеся положительные стороны. Приклад и цевье изготавливаются не из березы, а более прочного бука.
  2. Штучная. Такие ружья обычно стоят в два, а то и в три раза больше, чем рядовые модификации, поскольку их конструкция доведена практически до совершенства, а внешний вид украшается различной резьбой, фресками и даже серебряными или золотыми вставками.
    Наибольшей популярностью таким модели пользуются среди коллекционеров.

Отыскать модифицированные модели в оружейных магазинах на сегодняшний день практически невозможно, особенно если речь идет о штучных версиях. Однако их до сих пор можно приобрести с рук у нынешних владельцев.

к содержанию ↑

Достоинства и недостатки

Любое оружие обладает как положительными, так и отрицательными сторонами. И прежде чем покупать его в магазине или с рук, рекомендуется сперва ознакомиться с ними, чтобы не было никаких сюрпризов в процессе эксплуатации. Начнем с преимуществ ТОЗ-25:

  1. Качество исполнения. Тульская двустволка сделана на совесть, поэтому приобрести ружье с каким-то браком почти невозможно. Если владелец модели ухаживал за ней должным образом, то она будет иметь презентабельный внешний вид даже спустя полвека после выхода.
Тульская двустволка ТОЗ-25 с чехлом
  1. Надежность механизмов. Благодаря тому, что УСМ находится в колодке, а бойки располагаются отдельно от курков, долговечность винтовки повышается в несколько раз. Сложно найти на рынке еще одну модель, гарантия на которую составляет 12000 выстрелов.
  2. Масса оружия. По сравнению с тяжелыми двустволками от Ижевского механического завода, которые зачастую достигают показателя в 4 кг, использовать для охоты ружье, весящее 2,9 кг — сплошное удовольствие.
  3. Неприхотливость к боеприпасам. Благодаря тому, что ствол выполнен из качественной стали, которая имеет хромированное покрытие, владелец может смело заняться экспериментами с различными навесками пороха в патронах, а также стрелять «магнумом».
  4. Отличные баллистические показатели. Ружье не только обладает хорошей кучностью, но и имеет довольно резкий бой. При этом отдача не является слишком сильной, поскольку резиновый тыльник хорошо гасит инерцию выстрела.

Из недостатков оружия можно выделить лишь то, что на сегодняшний день модель почти невозможно купить в оружейном магазине. Ну и не стоит забывать, что все двустволки-горизонталки отличаются тем, что после выстрела ствол бросает вверх и в сторону, из-за чего повторно прицелиться по движущейся цели бывает очень трудно (вертикалки в этом плане выигрывают).

ТОЗ-25 — это хорошее оружие для тех, кто ценит классику или хочет обзавестись двустволкой с принципиально горизонтальным расположением стволов. Оружие почти не имеет недостатков, а его внешний вид порадует даже самых придирчивых ценителей и коллекционеров. Так что, если вам посчастливится найти такой образец в оружейном магазине, стоит всерьез задуматься над его покупкой.

Отечественные горизонталки / Сибирский охотник

Если отрешиться от патриотических восклицаний, то следует признать, что ружей европейского качества мы не имеем и, по большому счёту, почти никогда не имели. И в царской, и в Советской России от оружейников требовалось хоть как-то насытить рынок. А ещё наши беды – в традиционной технологической отсталости. Мощный толчок технического прогресса, связанный с Великой Отечественной войной, постепенно сошёл на нет. Нет, конечно, не бедна Россия талантами, да употребить их на пользу отечеству большая проблема. Не было и нет конкуренции среди производителей ружей, а тем паче мастеров-оружейников.

Производство ружей всегда было привязано к оборонке. В советское время в ВПК существовал принцип: на рубль оборонного заказа должен приходиться рубль от «товаров народного отребления». Естественно, было понятие «главная продукция», за которую давали премии, ордена, повышали в должности…И лучшие кадры были там же. И за ошибки головы ох как летели! За ширпотреб же, при условии выполнения основного плана, могли лишь пожурить. А товары за неимение мвсё равно раскупались. Так, где уж было соперничать с Европой, даже в годы подъёма.

В СССР качество было лишь там, где его обеспечивало военное представительство, то есть институт, независимый от производства. И не обязательно в изделиях военного назначения. К примеру, в авиационной промышленности, где я работал, по договору с Министерством обороны всю продукцию принимал военпред. Вспоминаю крылатые выражения того времени. «Лучшее – враг хорошего» и «Бойся рационализатора». Улучшение продукции велось лишь в аспекте её удешевления.

На это и были направлены в основном усилия рационализаторов. Повышение надёжности за счёт удорожания наблюдалось лишь в редких случаях в военной продукции. Вся эта чехарда с моделями имела свою подоплёку. На освоение новой продукции выделялись деньги. Существовала статья: «премия по новой технике», и чем выше руководитель, тем больше денежных знаков. Вторая по цифре премия полагалась парторгу. Но премия была, надо признать, вторичной производной. Каждый год «срезались расценки» рабочим. На новой же технике расценки несколько лет были выше, и за счёт этого можно было как-то удержать уровень зарплаты.

Некоторые модели «народных ружей» наталкивают на аналогию с «народным автомобилем «Жигули». Привезли оборудование и технологии, а теперь никто и не помнит, что это был «Фиат». Конечно, в заимствовании моделей и технологий нет ничего зазорного, но тем не менее. Так же и с охотничьим оружием, начиная с берданки. Элементы конструктивных и технологических заимствований можно отыскать и в тульских моделях «А» и «Б».

Из той же серии заимствований – ИЖ-49 и ИЖ-54.

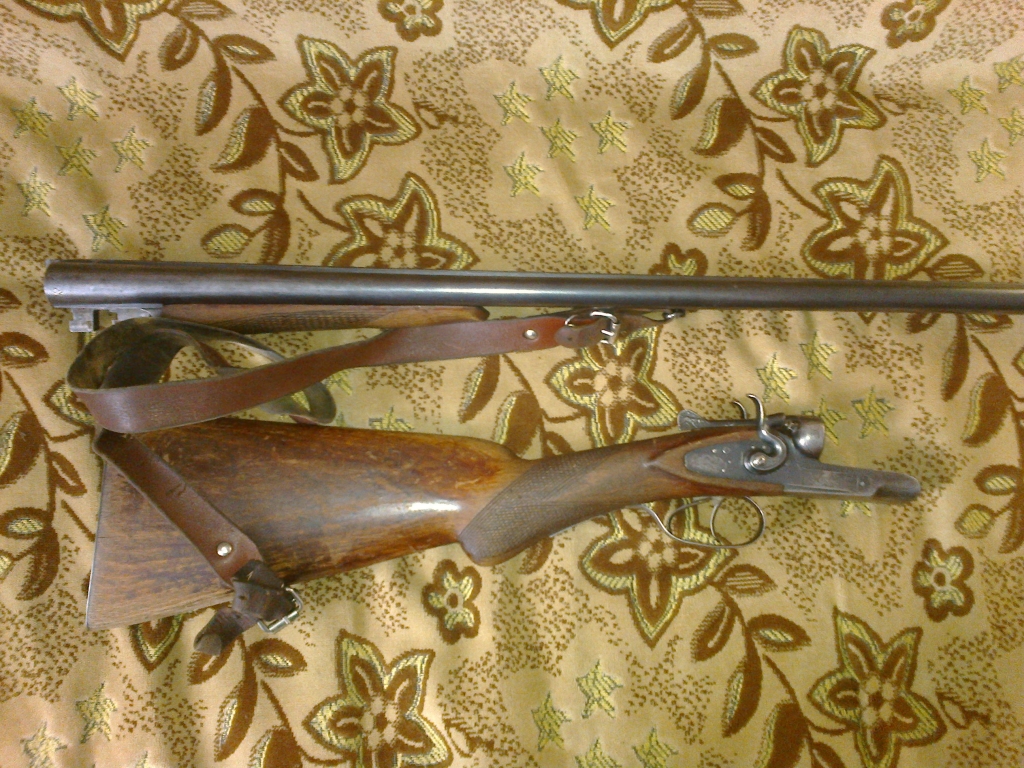

Начну я, безусловно, с курковой тулки, с которой давно знаком. О ней пишут много хорошего и даже лирического. Воспроизвожу по памяти. «С этим надёжным, очень прочным, удобным и с отличным боем ружьём совершали свои подвиги землепроходцы и геологи, стояли на номерах чиновники, добывали пушнину, били врага партизаны и сидели на тяге влюблённые».

Но наши курковые ружья могли соперничать с подобными ружьями машинного производства немецких и бельгийских фирм лишь в начале 20-го века. Современники, которые были близко знакомы с этим ружьём начала века, отмечают не традиционную для нас аккуратность исполнения, а чёткость работы УСМ сравнивают с часовым механизмом. Самому мне довелось держать курковую тулку «императорку» в руках дважды. Первое ружьё запомнилось необычным десятым калибром, во всём остальном я мало тогда понимал. Говорю это к тому, что такой калибр в России производился. Вторую «императорку» привезли на ремонт с Алтая. Ружьё 12-го калибра, 1907 года выпуска, затрёпанное до безобразия. И об изначальном качестве исполнения нельзя было даже догадываться. Стволы в дульном срезе были тонкими, правый — цилиндр. Отладив ружьё, я не утерпел, решил попробовать раритет по мишени и был поражён отличным боем.

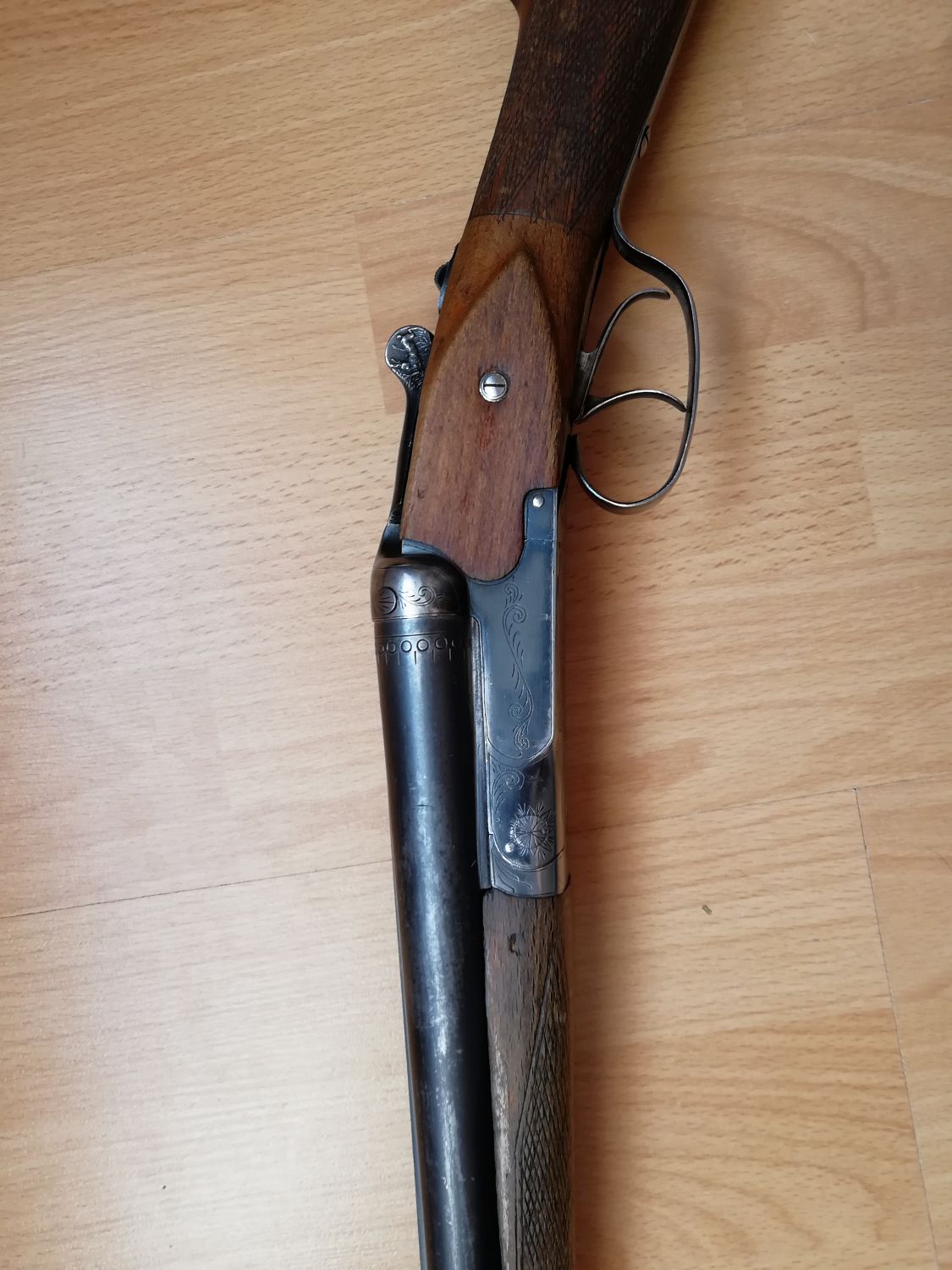

Отечественные тулки советского прошлого были в массе своей обычным ширпотребом. Попадались экземпляры с хорошим боем, чаще – с посредственным и откровенно плохим. По моим наблюдениям, очень хорошо били лишь тулки ТОЗ-63 и ТОЗ-66. До армии была у меня ТОЗ-БМ с вполне терпимым боем, а вот у следующей, так называемой штучной «БМ», бой был отвратительным. И худшего ружья у меня не было. Качество исполнения тоже было не слишком высоким, ружьё быстро расшаталось. Как известно, в конструкции запорного механизма модели присутствует болт Гринера. Это требовало от оружейников его квалифицированной подгонки и отладки. Но на ТОЗе не мудрствовали и «прослабляли» отверстие в продолжении прицельной планки. А отсюда инерционный сдвиг стволов и быстрое возник-
новение люфта. Часто ломался и «поводок» запорного рычага, входящий в паз болта Гринера. Нередко «хромала» врезка дерева к колодке, и от ударных нагрузок дерево растрескивалось, порождая новые заботы. Так что утверждение, будто ружьё было очень прочным и живучим, несколько надумано. Простым в эксплуатации, удобным на промысле и в разного рода экспедициях – да. Недостатки изготовления компенсировались прежде всего низкой стоимостью, а качество соответствовало цене.

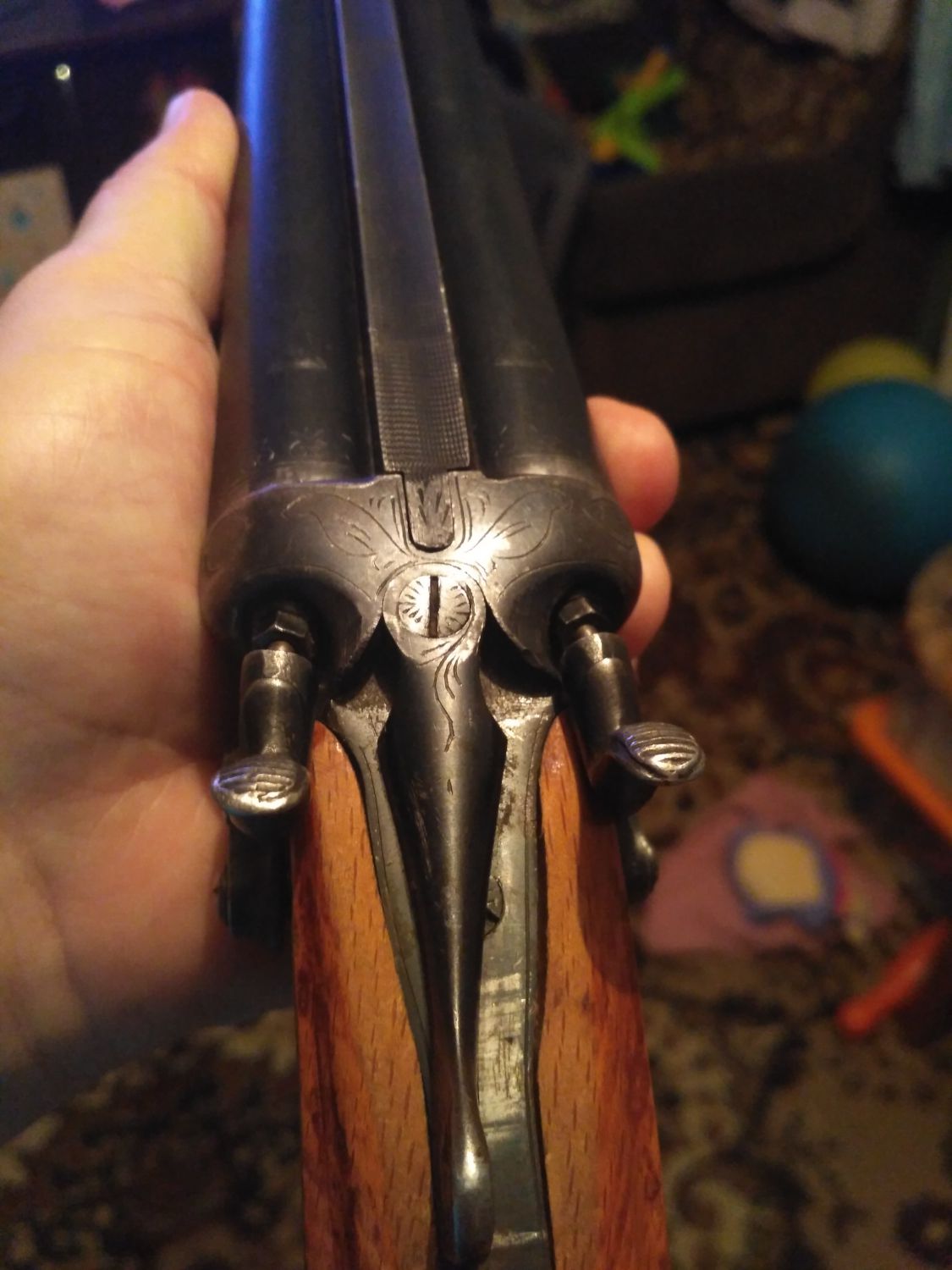

Были в Туле и другие курковки. В ЦКИБЕ после войны разработали стендовое курковое ружьё МЦ-9 12-го калибра. С ним Н. Дурнев выиграл чемпионат мира в 1954 году. Иностранные соперники, говорят, были «в отпаде». По крайней мере, с одним таким ружьём у нас в Омске охотятся и сегодня. Затем ЦКИБ начал выпускать подобное ружьё в охотничьем варианте, изменив величину дульных сужений: различные справочники утверждают, что до 0,5 мм в правом стволе и до 0,75 мм в левом. Не знаю, может быть, на ЦКИБе так и было. Но выпущенные на ТОЗ МЦ имели традиционные сужения. Вся тозовская серия составляла тридцать тысяч ружей. Хотя верится в это с трудом, так как попадалось мне их достаточно много. Одним из таких ружей я в своё время владел. От стендового предка ружьё
унаследовало мощную колодку и очень толстые в казённом срезе стволы. Конструктивно ружьё мало чем отличалось от обычной тулки. Интересно, что, судя по паспорту, ружьё выпускалось с ложей различной длины и разными по величине значениями вертикального погиба. Качество сборки моего экземпляра было не ниже ИЖ-54 тех лет. С боем всё было в порядке, но сравниться с имеющимся у меня ТОЗ-66 ружьё это всё же не могло. Подозреваю, что ствольные трубки поздних курковок 12-го калибра – те же стволы ТОЗ-34.

Александр Ярковой. Журнал «МАСТЕРРУЖЬЁ» №165
ФОТО С. Челнокова, С. Лосева, Ю. Максимова, Ю. Маслова

Охотничье ружье ТОЗ-34: обзор, характеристики + видео

ТОЗ-34 — одно из двух самых популярных на российском рынке двуствольных ружей. Его конкурента, ИЖ-27, мы подробно рассмотрели в соответствующей статье, ну а теперь пришло время узнать все секреты двустволки от Тульского оружейного завода.


История и конструкция ружья ТОЗ-34

Ружье было разработано в 1964 году оружейником Николаем Ивановичем Коровяковым, и почти сразу же удостоилось золотой медали на международной оружейной ярмарке в Лейпциге. Ключом к такой популярности стала оригинальная конструкция бокфлинта, не похожая на традиционную схему Браунинга. Характерный, “крокодилий” профиль ТОЗ-34 связан с низкой посадкой стволов, которая обеспечивает прямой вектор отдачи и уменьшает подброс ствола.

Еще одно замечательное решение — посадка блока стволов не на поперечный болт а на кольцевые шарниры. Это значительно уменьшило шат стволов и увеличило долговечность узла.

Помимо этого в конструкции используется еще целая масса различных минорных конструкторских находок, что делает его достаточно современным даже сейчас, спустя 60 лет после его создания.

Для чего подходит ружье ТОЗ-34

ТОЗ-34 — это типичная рабочая лошадка, ружье в равной степени подходящее для любых охот. Оно достаточно легкое для ходовых охот, у него хороший резкий бой для охоты на пролете, и точный второй выстрел, что делает его отличным спортивным ружьем. Некоторые охотники успешно добывают им копытных, в том числе и крупных.

Есть одна особенность, которая подарило ТОЗ-34 славу ружья “для опытных охотников”: дульное сужение нижнего ствола — 0,9 мм, верхнего – 1,1-1,2 мм. Эти значения отличаются от обозначенного в паспорте стандарта “чок-получок”, и дают ружью кучность выше чем ожидаемая. Разумеется, попасть более плотным снопом в цель — сложнее, особенно если привык к другому характеру осыпи.

Но эта проблема, вопреки мнению, преследует как раз опытных охотников, настрелявших не одну сотню выстрелов со стандартных сужений, а вот новички привыкают к необычной осыпи сразу.

Плюсы и минусы ТОЗ-34

Давайте подытожим все плюсы и минусы этого замечательного ружья:

  • Очень высокие кучность и точность выстрела;

  • Хорошая эргономика — цевье и приклад настолько удобны, что подходят большинству охотников без подгонки;

  • Малый вес, ружье одно из самых легких в своем классе;

  • Большой ресурс — он может по факту в 2-3 раза превышать заявленный в паспорте.

Несмотря на все достоинства, недостатков у ружья тоже хватает. Правда, большинство из них характерны для всего отечественного оружия, выпускаемого с середины нулевых:

  • Низкое качество обработки и сгонки новых ружей;

  • Плохая покрытие стволов на современных ружьях;

  • Патроны с магнум-навесками разбалтывают шарнирное крепление блока стволов;

  • Сложная сборка-разборка блока стволов. В народе говорят что “ружье пьяных на охоту не пускает”;

  • Самая серьезная проблема — боевая пружина особой конструкции из неподходящей стали, чаще всего выходит из строя самой первой.

Серийная и штучная версии ТОЗ-34

Помимо серийных исполнений ружья, в нашем магазине представлено и штучное исполнение, изготовленное к 305-летию Тульского оружейного завода. Оно отличается резным прикладом из ореха, люксовой обработкой всех деталей конструкции и резьбой на блоке стволов — достойное пополнение коллекции оружейных энтузиастов.

Аксессуары для ТОЗ-34

Для ружья выпускается огромный ассортимент запчастей и аксессуаров. Несмотря на то, что выше мы похвалили эргономику ТОЗ-34, вы можете добиться еще большего удобства при помощи анатомических прикладов и мягких затыльников.
