Постройка деревянной лодки — Самоделки для рыбалки своими руками



        Тузик- деревянная лодка для рыбалки на двоих



        Мирно побороздить на лодке по блестящей глади спокойного водоема — давнишняя фантазия почти всех. Пуститься ли на рыбалку либо на водную прогулку — все это будет допустимым при наличии вот такового несложного суденышка.


        Данная лодчонка крайне нетяжелая (тотальный вес — в общей сложности 21 кг при длине в пределах 2 м и ширине 1,2) из-за особенно собранных веществ и особенной методике постройки деревянной лодки. Ее вполне можно 1, без чужой поддержке, опустить на наружный багажник машины.

В базе методики производства лодки лежит употребление клея на основе эпоксидной смолы, отличающегося отличной стойкостью к всякого рода нагрузкам. Все спайки выполняются только лишь на таком клее и при том, что едва надо шурупов, заклепок и гвоздей.

Элементарный материал для постройки лодки — древесину ясеня — разрешается заказать в столярной мастерской.

Влагоустойчивую трехслойную фанеру толщиной пяти мм — приобрести в специальном бутике либо на рынке строительных материалов.

Предварительно нежели приступить к процессу, надобно сделать свой выбор, которым видом мастерить шпангоуты: намного более кропотливым, намеревающимся гнутье и адгезия их из раздельных оболочек, либо намного более легким — выкраиванием шпангоутов из дощечек. Стойкость данных компонентов станет достаточно отменной и в том, и в ином примере. Все ключевые работы по производству ладьи реализовывают на стапеле, подобранном из тучных брусков.

В течении труда эпоксидный клей неплохо изготовлять минимальными порциями, ибо он сравнительно оживленно стает и схватывается неподходящим в интересах труда. В первую очередь поверхности склеиваемых заготовок грунтуют — с содействием кисти промазывают водянистой кашей из смолы и отвердителя. Для слипания заготовок применяют смесь с дополнением микроволокон, сооружающих его намного более плотным. Дабы спайки были устойчивыми, склеиваемые компоненты нужно на время сдавливать друг с другом струбцинами.

В особенности  пригодятся струбцины при производстве фасонных деталей шпангоутов — футоксов, а еще при обшивке каркаса ладьи. В общей сложности умеренных по величине струбцин понадобится порядка двадцати шт.

Сделав шпангоуты, мастерят киль, какой выкраивают из одной, возможно, жирной доски, однако его реально сделать из 2-х склеиваемых дощечек. Потом в нем выкраивают пазы под шпангоуты.

Расклинив шпангоуты в пазах киля и прилепив к ним дно ладьи, незанятые окончания шпангоутов попарно объединяют на шурупах подсобными рейками. Дыры под шурупы причинять неудобства позднее не станут, ведь края

шпангоутов позднее будут урезаны. По очередной вспомогательной рейке, фиксируемой по продольной оси ладьи, вточности выверяют дистанции промеж шпангоутами согласно со сборочным чертежом.

Производство каркаса ладьи завершают усилением его еще 2-я рейками, прикрепленными на шурупах с правой стороны и налево от продольной рейки. Сложившийся «каркас» укрепляют и переворачивают на стапеле — трудовых козлах.

Неплохо, дабы козлы были хорошо стойкими и сильными. С содействием особенного рашпиля внешние бордюры

шпангоутов обрабатывают так, дабы они везде, от носовой детали лодки до кормы, непроницаемо контактировали с прижимаемой к ним изогнутой рейкой.

Значит, основа самодельной деревянной лодки для постройки склонена. В настоящее время его требуется обшить шлюпочной фанерой. Дабы сберечь финансы, для данных целей применяют намного более дешевенькую сосновую влагоустойчивую фанеру.

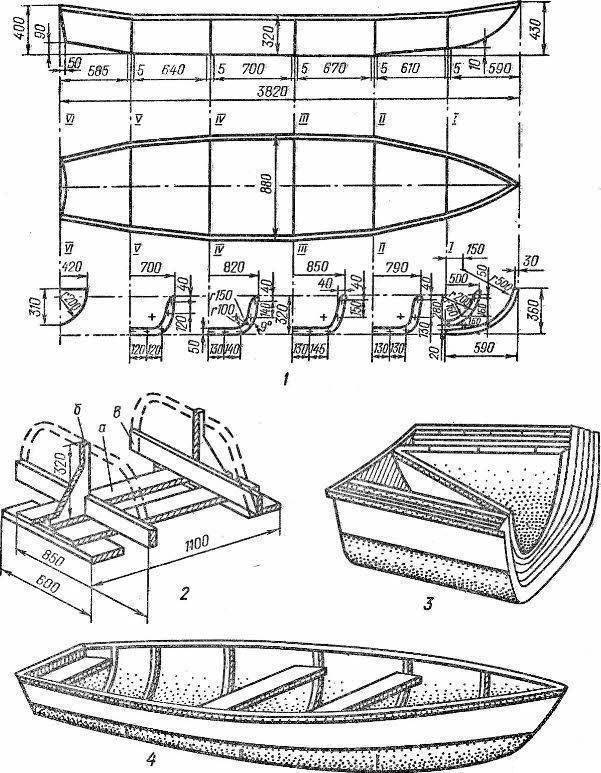

Очертания составных частей обшивки (вычерченные в мас.1:1 на упаковочной бумаге) выносят на фанеру и вырезают электролобзиком. Вслед за тем главную составляющую обшивки подстегивают к набору из шпангоутов.

Приложив ее впереди к штевню, придавливают компонент струбцинами к шпангоутам и размечают контактирующие поверхности.

В первую очередь нежели закрепить наклеиваю компоненты обшивки к телу, надобно закупорить липкой лентой либо пластинкой привольные места (дабы не замарать их эпоксидным клеем). Это освободит вас в дальнейшем от добавочною деятельности при зашлифовке и выпемзовке поверхностей.

Спайки обшивки на клее делают одинаково, как и при производстве шпангоутов. Сперва-наперво контактирующие поверхности

промазывают жидкостным клеем, позднее на них наносят намного более насыщенный (с наполнителем) с последующим креплением компонентовобшивки к шпангоутам с содействием немаленьких струбцин.

Закрепив эти две компоненты обшивки, принимаются к порядком серьезному занятию — образованию специализированным рубанком скоса в тех пунктах, где очередная деревянная деталюшка перекрывает предыдущую (в целях придания телу ладьи прибавочной строгости).

В пользу данного верхнюю кайму смонтированной составной части

обшивки нужно отстрогать под углом так, дабы скошенная плоскость контактировала с последующей составной частью обшивки и в то же время вплотную примыкала к шпангоутам. Далее приклеивают следующую составляющую обшивки и так впоследствии, пока что не станет обшит целый корпус. Излишки еще не мерзлого клея устраняют льняной ветошью без ворса, замоченной в ацетоне.

В последствии крепления компонентов обшивки, тело деревянной лодки реально убрать с козел и начать крепление внутренних и внешних планок поручней, привальных брусов и опор сидений. Далее нужно приладить базы (скамейки) правильно и обеспечить их накладками. Тыльную банку, кницы и брештук — плиту из веской древесины — приклеивают.



Впоследствии подстегивают верхнюю накладку поручней (состоящую из 3-х элементов), дают ей электролобзиком нужную конфигурацию и клеят. Постройка деревянной лодки заканчивается шлифованием, напылением шлюпочным лаком (в четыре — пяти рядов) и монтажом полезных предметов.

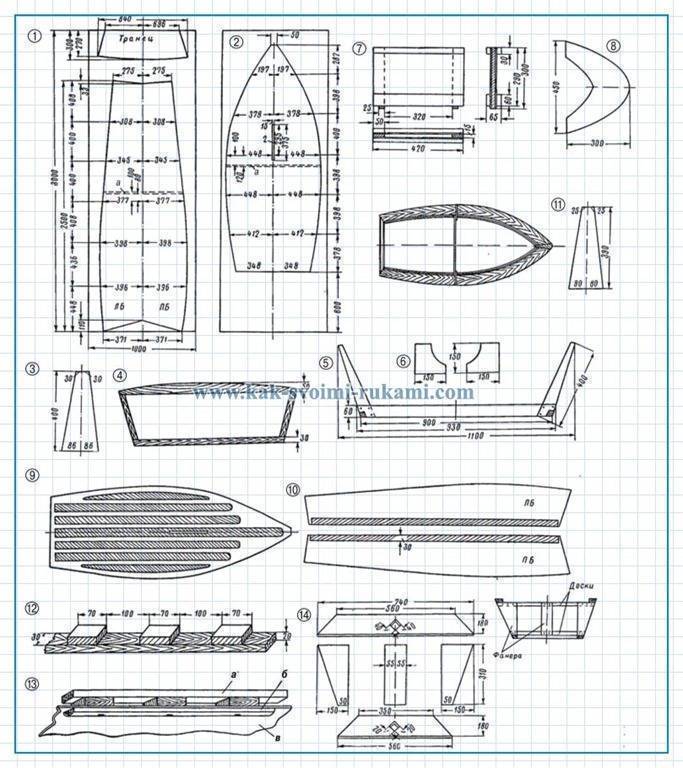

Чертежи маленькой лодки из дерева. Лодка из фанеры своими руками

Деревянная лодка – незаменимая вещь для любителей охоты, рыбалки, а также для туристов. Ведь преодоление мелких водных преград (пруда, речки, озера) нередко может стать неразрешимой проблемой. А покупка деревянной лодки не всегда возможна, так как удовольствие это отнюдь не дешевое. Поэтому, как выход из положения, существует возможность построить лодку своими руками.

Какими бывают такие суда?

Лодка – это маленькое судно, у которого нет ни палубы, ни рубки, ни надстроек. По сути, это всего лишь корпус, который включает в себя каркас и обшивку, наличие которой обеспечивает водонепроницаемость судна. Передняя часть такой шхуны называется носом, задняя – кормой, бока – бортами. Нос и корма (или только нос, как, например, у плоскодонки) заострены.

В зависимости от того, из какого материала они изготовлены, их подразделяют на следующие группы:

  1. Из ткани.
  2. Лодки из дерева.
  3. Из фанеры.
  4. Из пластика.
  5. Из стали.

Суда из ткани (надувные) не отличаются надежностью. Они плохо переносят резкие перепады температур и легко повреждаются. Из-за этого их эксплуатация может быть опасна для жизни. Остальные виды таких судов гораздо более надежны.

Пластиковые шхуны могут похвастаться относительно небольшим весом, поэтому их транспортировка не представляет трудностей. При надлежащем уходе они послужат своему хозяину не один год.

Но самые надежные это, конечно же, металлические суда, однако из-за слишком большого веса перенести их к водоему не всегда бывает просто.

Деревянные лодки более легкие и прочные, а при необходимости они могут быть изготовлены и самостоятельно. Однако чтобы продлить их жизнь на долгие годы, за ними требуется тщательный уход (нанесение влагоотталкивающих составов).
По сравнению с деревянными, шхуны из фанеры гораздо более прочные и влагоустойчивые. Вот только построить лодку своими руками, используя в качестве основного материала фанеру, может оказаться делом непростым.

Деревянная лодка своими руками

Первое, что вам понадобится для строительства такого судна, это чертеж. Если вы обладаете достаточными знаниями и навыками в данной сфере, то можете начертить его сами. Новичку же проще взять готовый вариант, найти который нетрудно в Интернете по запросу «схема лодки из дерева».

Итак, чертеж будущего судна готов. Осталось запастись материалами, инструментами и приступать непосредственно к сборке. Из какого дерева делают лодки? Лучше всего для этого подойдут сосновые или еловые доски. Не забудьте убедиться в отсутствии на них сучков и трещин!

Сборку корпуса следует начинать с носовой части. Для этого вам потребуется соединить два борта, края которых подпилены под углом 45°, и треугольный брусок-основание с помощью гвоздей или саморезов.

После этого переходим к установке распорок и сидений. Количество сидений может быть разным, тут каждый решает сам.

Теперь можно переходить к изготовлению дна. Установите корпус вашей деревянной лодки на лист жести и обведите контур так, чтобы можно было вырезать деталь. Когда заготовка дна будет в ваших руках, приступайте к ее присоединению к бортам. Не забудьте нанести на нижний край бортов слой герметика для более надежной защиты от протекания. Затем начинайте крепить дно с помощью гвоздей или саморезов, постепенно продвигаясь от центра к краям. Избытки жести следует аккуратно срезать, а края подогнуть постукиванием молотка.

Чтобы ходить по жестяному дну было удобно, смастерите деревянный настил, хотя это и необязательно.

Важной частью лодки является киль. Именно он отвечает за устойчивость судна и безопасность при поворотах. Киль устанавливается по центральной линии дна нашей шхуны.

Не забудьте покрыть готовое судно двумя слоями антисептика и покрасить его.
Вот и все, лодка своими руками из дерева и жести готова!

Как собрать деревянную лодку плоскодонку своими руками?

Плоскодонка – это судно, пожалуй, наиболее простое в изготовлении. Оно является любительским, а из-за характерно плоского днища очень удобна при заплывах по мелководью.

При выборе чертежа лодки плоскодонки из дерева определитесь с ее размерами. Обычно плоскодонка имеет длину от 1,8 до 3,8 м, ширину 1 – 1,5 м, высоту бортов 0,5 м.

Лучше всего в качестве материала использовать фанеру. И в соответствии со схемой вырезаем из нее необходимые детали с помощью электрической пилы или лобзика.

Существуют два варианта сборки деревянной лодки плоскодонки: с вертикальными бортами или же несколько суженными, как того требует классическая схема. Выбирайте, что вам больше по душе. Определившись, можно смело приступать к строительству корпуса. Все детали фиксируются с помощью металлической проволоки.

Когда корпус будет готов, к нему необходимо присоединить дно с помощью хомутов или металлической проволоки. Для надежной герметизации дно следует залить смолой.

Все швы проклеиваются стеклотканью, промазанной эпоксидной смолой.

По сути, изготовление плоскодонки мало чем отличается от постройки деревянной лодки. Разница лишь в строении днища. Ведь плоскодонка не зря имеет такое название. Киль не является непременным атрибутом этого судна. Поэтому плоскодонка идеальный вариант при необходимости пересекать мелкие водоемы.

***
Таким образом, сделать деревянную лодку своими руками вполне возможно. Это сэкономит ваши деньги, а также может оказаться весьма интересным занятием. Сложного здесь, если хорошенько разобраться, ничего нет. Да и сама постройка деревянной лодки не требует каких-то фантастических знаний и умений.

Качественно сделанная шхуна позволит значительно разнообразить ваш досуг, сделать охоту, рыбалку или поход незабываемыми, поможет добраться до таких мест, куда вы и не мечтали попасть.


  • Плоскодонки наших рек

    Когда-то берега озер и прудов были сплошь усыпаны деревянными лодками всевозможных размеров и конструкций. Резиновые, конечно были, но их было немного и они служили латанные перелатанные многие годы. Еще реже можно было встретить выпускающиеся в то время небольшими партиями дюралевые изделия.

    Плоскодонки наших рек

    Канули в лету те времена, а с ними и старые добрые традиции строительства простых лодок самими охотниками и рыбаками. Сейчас надувные плавсредства прочно заняли их место. Они оказались более мобильными, легкими и удобными.

    Правда, в некоторых местах, удаленных от крупных населенных пунктов, можно еще увидеть собственноручно изготовленные. Вот и я на протяжении многих лет пользуюсь .

    Лодка снабженная одним не закрепленным веслом, с острым клиновидным носом, прочными деревянными бортами отлично подходит для передвижения как по узким речкам, так и по густым зарослям камыша, что позволяет успешно ее использовать на рыбалке и на охоте.

    Такие суденышки в общем строились по единому принципу, но в разных краях они имели целый ряд особенностей. Например, у одних дно было деревянное, у других резиновое, у третьих жестяное.

    Если по каким-то причинам вам понадобиться именно такая, тогда вы сможете смастерить ее сами в домашних условиях. В ее изготовлении нет ничего сложного, правда, первый раз может получиться не совсем то, что вы бы хотели.

    Подготовка материала

    Итак, начнем. До начала строительства нужно заранее позаботиться о самых главных ее частях — бортах. Для этого отбираются длинные, широкие, не толстые, желательно без сучков доски сосны или ели. Они должны не менее одного года пролежать в сухом месте, на ровной поверхности с небольшим гнетом сверху во избежании их искривления.

    Подготовленные доски еще раз осматриваем на предмет дефектов — трещин, выпадающих сучков и т.п. Затем отмеряем нужную длину (здесь, а также далее не будут приводиться конкретные размеры частей лодки, т.к. все это на ваше усмотрение) с небольшим запасом и опиливаем каждую из них под углом в 45гр — это будет носовая часть.

    Далее их нужно прострогать, а с запиленных концов снять фаску таким образом, чтобы прижатые друг к другу доски в носовой части не имели зазора.
    Эти участки, а в дальнейшем и все остальные, которые будут недоступны к покраске после сборки конструкции, пропитываем защитным слоем антисептика.

    После этого приступаем к изготовлению основы носа — треугольного бруска. Его длина должна превышать примерно в 1,5 раза ширину бортов лодки. Брусок также строгаем и покрываем защитным слоем.

    Не забудьте оставить сверху и снизу запас, потом после сборки все лишнее спилится.

    Начальный этап сборки

    Подготовив эти элементы приступаем непосредственно к сборке. Начинаем с носовой части, оба борта и треугольный брусок прочно соединяем саморезами или гвоздями.

    Выступающие части сверху и снизу спиливаем заподлицо с бортами.

    Она должна быть именно такой высоты, как представлено на фото, иначе во время гибки доски могут лопнуть. Угол распорки также не следует делать слишком большим.

    Установив распорку, начинаем гнуть борта, тут понадобиться пара помощников или веревка. Изогнув до нужного расстояния, прикладываем «задник» и определяем где и сколько нужно снять фаску, чтобы борта примкнули к нему без зазоров.

    Так, понемногу снимая, подгоняем его, пока не добьемся нужного результата.

    Добившись его, приколачиваем борта и спиливаем выступающие части снизу, а сверху как вам хочется. Я сделал в виде треугольника.

    Затем приступаем к установке постоянных распорок и сидений. Их количество и расположение остается на ваше усмотрение. При закреплении их (да в общем-то и других местах) обязательно предварительно делайте маленьким сверлом отверстие, дабы избежать появления трещин.

    Завершаем очень важный первоначальный этап снятием фаски с нижней части бортов, распорок и нанесением на них защитного покрытия.

    Продолжение строительства смотрите в следующей части — .

  • В специализированных магазинах можно найти достаточно большое количество лодок разных форм и размеров для туризма и ловли рыбы. Несмотря на это многих интересует самодельная лодка из фанеры.

    Преимущества лодки из фанерных листов:

    1. Небольшой вес конструкции. Следует знать, что клееный шпон весит намного меньше, чем сплошной массив дерева.
    2. Устойчивость конструкции. Лодка монтируется из цельных фанерных кусков и имеет четкие геометрические пропорции.
    3. Невысокая стоимость, которая состоит из стоимости фанерных листов, досок, клеящей смеси и грунтовочных составов, которыми обрабатываются фанерные лодки.

    Любой человек, который имеет некоторые навыки в столярном мастерстве, сможет изготовить подобную лодку приблизительно за 1 день.

    Инструменты и материалы

    Сегодня существует огромное количество различных лаков, пропиток и клеящих смесей для фанеры. Каждый элемент имеет свои преимущества и недостатки.Чтобы изготовить лодку, не нужно иметь какие-либо особые инструменты и материалы. Будут нужны следующие элементы:

    1. Фанерные листы. Для производства лодок в большинстве случаев используются листы из проклеенного шпона березы толщиной в 5 мм. Шпангоуты и киль вырезаются из толстой фанеры (12-15 мм).
    2. Древесина. Используется для монтажа внутренних распорок, оформления бортиков, сидений и других элементов. Рекомендуется приобрести обрезные доски из легких пород дерева. Чаще всего в продаже встречаются ель и сосна. Следует знать, что ель белее сосны и имеет большую водостойкость, потому ее рекомендуется использовать для обшивки. Однако не стоит забывать, что доски ели могут раскалываться в процессе забивки гвоздей.
    3. Шовный материал используется для скрепления отдельных элементов обшивки в единую конструкцию. Швы могут быть оформлены при помощи тонкой и гибкой проволоки, хомутов из пластика, капроновой лески большой толщины и других элементов.
    4. Клеящая смесь. Используется для обеспечения необходимой герметичности швам. Сегодня натуральные составы на казеиновой основе практически не используются. В большинстве случаев мастера применяют полимерные смолы.
    5. Специальные лаки и пропитки, которые способны защитить древесину от разрушения.
    6. Стеклоткань или другой материал для защиты швов.
    7. Водостойкая краска.

    Понадобятся определенные геометрические параметры досок. Ширина элементов должна составлять 30 см, а толщина — 2,5 см. Для кормы и бортиков нужны доски длиной в 86,4 см.

    Чтобы сделать надежные борты, для обшивки нужно использовать только качественные фанерные листы, которые не имеют трещин, сучков и других дефектов. Цена материалов лучших сортов выше, но только в таком случае можно быть уверенным в безопасности изготавливаемой лодки.

    Понадобятся следующие инструменты:

    • пила для работы с деревом;
    • электрический лобзик с набором полотен различной длины;
    • машинка для шлифовки;
    • ручной инструмент;
    • струбцины для фиксирования фанерных листов в процессе склеивания;
    • несколько кисточек для пропитки, лакировки и окраски.

    Вернуться к оглавлению

    Процесс изготовления

    Вернуться к оглавлению

    Составление чертежа

    Прежде всего нужно определиться с тем, какое судно нужно изготовить. Сегодня существует большое количество различных чертежей самодельных лодок из фанеры. Можно изготовить, к примеру, лодку с плоским дном для рыбалки или судно для туризма.

    Если существующие чертежи не подходят, то можно спроектировать собственную схему. Чтобы самодельная лодка не получилась исключительно декоративной, нужно произвести расчет грузоподъемности.

    Чтобы составить собственную схему лодки, следует первым делом изучить существующие проекты самодельных лодок из фанеры. Надо перенести на бумагу контуры главных элементов. На фанерных листах нужно нарисовать линии, по которым будет производиться выпиливание шпангоутов и обшивочных листов. Для этого рекомендуется использовать изготовленный бумажный шаблон.

    Если длина приобретенных листов фанеры не подходит, то их нужно срастить. Для этого торцевые части фанеры надо стесать под острым углом так, чтобы длина образовавшегося откоса составила 8-10 толщин самого листа. Далее понадобится промазать скошенные части клеящей смесью и зажать струбцинами. Параллельно следует заготовить деревянные бруски, из которых будет изготавливаться каркас лодки.

    На подобных козлах намного удобнее располагать все элементы во время скрепления, особенно если строительство самодельных лодок из фанеры производится без помощников.

    Вернуться к оглавлению

    Корпус лодки

    Каркас лодки изготавливают из сосновых реек.

    1. С помощью использования пилы по дереву или электрического лобзика нужно вырезать детали по шаблонам из досок, брусков и фанерных листов. Отступ от проектных размеров не должен превышать 1 мм, иначе бортики не смогут сойтись в процессе сшивки.
    2. Задний бортик и шпангоуты нужно склеить для того, чтобы получить необходимую толщину и прочность. Склеенные элементы имеют большой вес, но это никак не повлияет на качество конструкции.
    3. Чтобы повысить прочность соединений, шпангоуты и транцы рекомендуется дополнительно закрепить саморезами. Длина этих крепежных элементов должна быть такой, чтобы острие не прошило заготовку насквозь. Саморезы должны быть оцинкованными или луженными. Рекомендуется использовать шурупы длиной 18х3 мм или 25х3 мм. Для закрепления сидений, бортиков и корма подходят саморезы 60х4 мм и 60х5 мм.
    4. Устанавливается транец на изготовленные козлы.
    5. После этого к транцу нужно закрепить днище и бортики, сводя их на носу друг с другом.
    6. Если используется фанера не слишком большой толщины, то обшивочные элементы закрепляются с помощью шовного материала. Эти элементы можно закрепить и при помощи использования клеящей смеси. В последнем случае нужно стесать крайние части фанеры под углом.
    7. Все детали обязательно должны сойтись по размерам. Следует знать, что для уменьшения зазора надо разбирать все изделие и частично подрезать шпангоуты.
    8. Если планируется установить лодочный мотор, то транец надо обязательно проклеить стеклотканью и укрепить досками из деревьев твердых пород.
    9. После того как будет произведена черновая сборка, следует приступать к проклейке.

    Вернуться к оглавлению

    Клеевые работы

    1. Прежде всего понадобится приготовить состав из эпоксидной смолы и аэросила. Элементы нужно смешать в пропорции 1:1, для чего рекомендуется использовать соответствующую насадку на дрель. Смесь должна быть консистенции сметаны.
    2. Углы между днищем, бортиками и транцем нужно усилить при помощи деревянных галтелей — уголков небольших размеров, которые способны обеспечить жесткость соединения.
    3. Полоски из стеклоткани нужно наклеить на все швы изнутри, хорошо промазывая стыки приготовленной смесью. В большинстве клеящих смесей содержатся летучие токсины. В связи с этим лакировочные и покрасочные работы нужно производить с использованием средств защиты дыхательных органов.
    4. После того как клеящая смесь высохнет, понадобится установить шпангоуты на выбранные места.
    5. Чтобы зафиксировать шпангоуты, следует использовать ту же клеящую смесь. Если изготавливаемая лодка имеет большие размеры, то для усиления конструкции шпангоуты рекомендуется дополнительно закрепить на дне и бортиках полосками стеклоткани внахлест.
    6. Настил укладывается на дно, закрепляются уключины, сидения и остальные элементы.
    7. Если в передней части судна нужно обустроить закрытое пространство, то понадобится установить крышку. Данный элемент закрепляется на бортиках и шпангоутах.

    Дно самодельной лодки изготавливается из цельного куска фанеры, но его надо обязательно стыковать с бортиками и кормой. Потому стыки нужно обязательно проклеивать. В этом случае можно применить различные водостойкие составы, но если подобных нет в наличии, то можно использовать густотертую краску на масляной основе. При сжатии и разбухании стыка подобная смесь не будет пропускать воду. Стык также понадобится стянуть саморезами, минимальный шаг при этом составляет 40 см. Все швы следует обязательно проконопатить полотном.

    После того как конструкция просохнет, ее нужно снять с козлов, перевернуть и прошлифовать наружное основание. Далее изготовленной смесью обрабатываются швы и проклеивается дно стеклотканью.

    Капитан Врунгель считал, что, как корабль назовёшь, он так и поплывёт. Не будем спорить со старым, испытанным морским волком, но всё-таки выдвинем и своё мнение – насколько более тщательно и аккуратно вы подготовите чертежи лодки из фанеры своими руками, так она и будет служить вам долгие годы и в любую погоду. Именно чертежи судна и определят все ваши дальнейшие решения.

    Именно они введут вас в этот мир судостроения, в котором правит англо-голландская терминология. А разбираться в терминологии элементов конструкции лодок, а значит успешно читать предлагаемый чертёж, принципиально важно.


    Согласно старой аксиоме начинать от печки

    Чертежи самодельной лодки из фанеры обязательно должны включать строгие указания способов крепления всех элементов — это ключевой вопрос всей конструкции

    Действительно, терминология, если вы бросаетесь в такую бездонную область, как построение лодки, имеет огромное и решающее значение. Предлагаем вашему вниманию её основы, касающиеся конструкции лодок, и которые повсеместно фигурируют на чертежах.

    Терминология

    Поэтому очень внимательно усвойте эти термины, они буквально пронизывают любой сколько-нибудь стоящий чертеж лодки из любого материала.

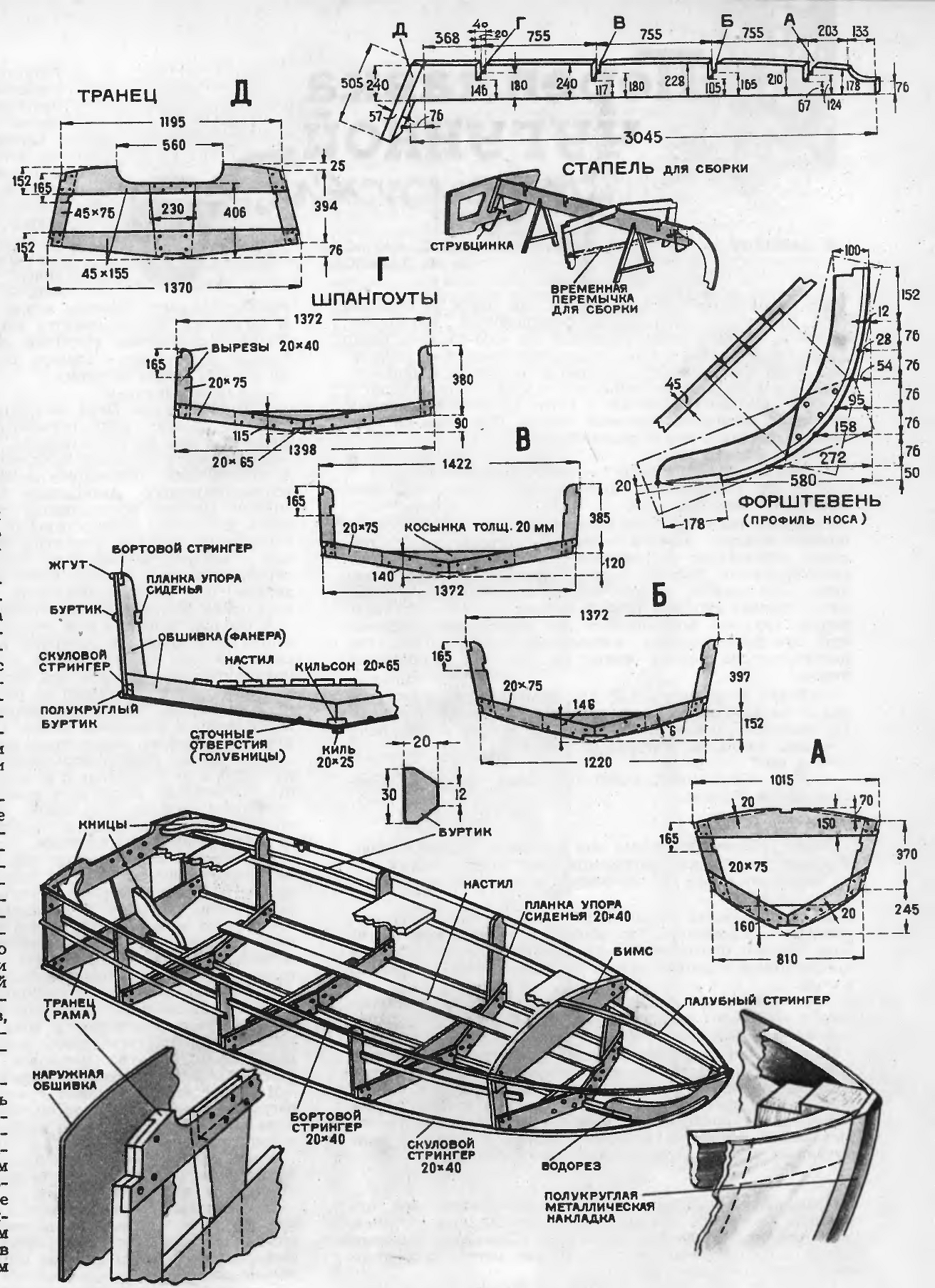

    На виде сбоку отмечаем следующие конструктивные элементы лодки, и нельзя сказать, какой из них наиболее важен, какой менее, все элементы обязательны к использованию:

    • A – шпангоут. Вы можете выбрать вариант обычной плоскодонки, без шпангоутов, но когда речь идёт о таком стремлении, брошенном в Интернет, как «чертежи фанерная лодка своими руками», надёжность и прочность конструкции выступает на передний план, а значит – шпангоуты обязательны;
    • Шпация – расстояние между двумя шпангоутами. Важнейшая характеристика конструкция любой лодки;
    • B — ахтерштевень;
    • C — форштевень;
    • D – брус
    • E – кильсон. Очень желательный элемент конструкции, который, правда, часто для лодок отбрасывается;
    • F – привальный брус. Без этого элемента не обойтись, если вы собираетесь в лодке делать и надстройку. Для открытых моделей привальный брус не используется.
    • I – брештук. Очень советуем этим элементом не пренебрегать, от него сильно зависит прочность всей конструкции.
    • J – кница. Кница также предельно важна в обеспечении прочности лодки.
    • K – стрингер. Также незаменимый элемент, если подходит к постройке предельно внимательно.

    Вид сверху вводит ещё несколько важных терминов:

    • A – бимс;
    • B – полубимс. Переходит в полный бимс, если вы не сооружаете на лодке надстройку;
    • C – каренгс;
    • D – мидельвейс.

    Вид с бака вводит термины, которые будут принципиально важны на более продвинутом этапе строительства, когда появляется необходимость укрепить корпус лодки и установить парус и киль, улучшив к тому же и ходовые качества:

    • A – шпунтовые пояса;
    • B – киль. Обеспечивая вес киля процентов в 50 от веса всей лодки, вы значительно повышаете её остойчивость. Ведь никогда не знаешь, как на тебе или на будущих пассажирах скажется качка, а солидный запас сосательных конфет и даже имбиря мало чем сможет помочь в продлении удовольствия присутствия на воде, разве что быстро добраться до берега;
    • C – степс. Обязателен, если вы ставите мачту;
    • D – шпунт;
    • E – пяртнерс. Так называется отверстие в надстройке для прохода мачты. Само собой, если у вас нет надстройки, то о пяртнерсе можете пока забыть;
    • F – бархоут. Очень ответственный шпунтовый пояс на уровне ватерлинии, воды;
    • H – ширстрек. Самый верхний шпунтовый пояс.
    • G – уровень воды;
    • I – ватервейс. Данный элемент уже является элементом надстройки.

    Фанера

    Самым распространённым материалом для изготовления лодок сегодня, безусловно, является углепластик. Но этот материал – вотчина промышленности. Когда речь идёт о самостоятельном творчестве, то на передний план выходит такой «народный» материал, как фанера .

    Фанера или по-другому, древесно-слоистая плита – строительный материал, создаваемый склеиванием специально выработанного шпона. Обычно количество слоёв шпона нечётное и, в любом случае, больше 3. Чтобы повысить прочность фанеры, каждый последующий слой шпона своими волокнами древесины перпендикулярен волокнам предыдущего слоя. Шпангоуты – основа основ любого плавающего средства. Чертежи фанерных лодок, претендующих на нечто большее, чем звание плоскодонки, должны иметь отдельный вариант — расположение шпангоутов

    Характеристики фанеры

    При выборе фанеры для строительства лодки очень важно правильно выбрать её тип.

    По расположению волокон древесины на внешних слоях различают фанеру:

    • Продольную, когда волокна направлены по длинной стороне, и,
    • Поперечной – по короткой.

    Для строительства лодки лучше выбирать – продольную.
    Конечно, возможен и такой изометрический чертёж, но это самый простой вариант для рубрики «чертежи лодки из фанеры бесплатно» — здесь нет шпангоутов, а работа во многом схожа со сборкой детского конструктора, разве что детали в десятки раз больше

    По предназначению фанера делится на:

    • строительную,
    • промышленную,
    • упаковочную,
    • мебельную, и,
    • конструкционную – именно эту и выбираем для наших целей.

    Существует классификация фанеры и по отношению к воздействию влаги, что принципиально важно для лодки:

    • ФБА – такая , но её выбирать не стоит, она не отвечает жестким требованиям по влагостойкости;
    • ФК – так обозначается достаточно устойчивая к влаге фанера;
    • ФСФ – а так, с повышенной влагостойкостью;
    • ФБ – пропитанная бакелитовым лаком, такая фанера считается самой стойкой и может использоваться даже в агрессивных средах, что важно в нашем случае, и под водой;
    • БС – такая уже просто пропитывается бакелитовым клеем. Считайте, что если в вашем распоряжении оказалась такая фанера, то на 50% успех всего дела обеспечен. Такая фанера довольно долгое время специально использовалась в авиа и судостроении. В ней счастливо соединились все качества, необходимые для лодочных дел мастера – прекрасная гибкость, высочайшая прочность, полная водонепроницаемость, а ещё устойчивость к гниению и раскисанию;
    • БВ – а вот эта пусть не вводит в заблуждение, она во многом похожа на БС, но не обладает влагостойкостью.

    Полезный совет!
    При выборе фанеры для строительства лодки советуем обратить внимание на ламинированную фанеру.
    По крайней мере, будет просто замечательно, если вы используете такую в качестве шпунтовых поясов или на внешнем стороне корпуса, если он однослойный.
    Это очень заметно улучшит ходовые качества вашего творения, ведь вода – среда, в которой существенную роль играет сила трения.
    С другой стороны, не стоит использовать ламинированную фанеру внутри лодки.
    Её скользкая сама по себе поверхность, да ещё и смоченная водой, может доставить немало неприятностей.

    Принципиальная характеристика

    Когда речь идёт об использовании фанеры для строительства лодки принципиальным будет выбор фанеры по её качеству, определяемом количеством сучков на метр квадратный наружного слоя.

    Здесь различают 5 степеней качества:

    • E – так называемое, элитное качество, когда сучки отсутствуют совсем. Излишне, наверное, говорить, что всегда необходимо стремиться к выбору именно такой фанеры;
    • Ну, а далее, незамысловатая классификация качества — I, II, III и IV. В последнем случае количество сучков не контролируется.
    • I – максимальная длина сучков и коробления не превышает 20 мм;
    • II — трещины не более 200 мм, допустимы вставки древесины, а просачивание клея допустимо только на площади в 2% от общей площади листа;
    • III – не более 10 штук сучков диаметром не более 6 мм. Вводится даже ограничение на общее количество недостатков – не более 9;
    • IV – это самое плохое качество с даже выпавшими сучками и дефектами кромок под 5 мм.

    Требования условий эксплуатации

    Скорее всего, для строительства лодки вы выберете , как самую распространённую. Существует и березовая фанера, но её использование ограничивается слишком высокой ценой.

    Здесь очень важно другое – качество обработки наружной поверхности листа фанеры.

    По этому показателю различают фанеру:

    • НШ – нешлифованную;
    • Ш1 – шлифованная с одной стороны;
    • Ш2 — шлифованная с двух сторон.

    Здесь принципиальным и обязательным является использование шлифованной стороны фанеры с внешней стороны корпуса. Желательным же является, в целях безопасности, не использовать шлифованную сторону внутри.

    Размеры

    Естественной характеристикой любого листа фанеры является его размер.

    Промышленность, согласно стандартам, выпускает листы следующих четырёх размеров:

    • 1525 х 1525 мм;
    • 1220 х 2440 мм;
    • 1500 х 3000 мм;
    • 1525 х 3050 мм.

    Ваш выбор во многом будет зависеть от размеров лодки.

    Полезный совет!
    Все приведённые характеристики фанеры обязательно должны быть указаны в спецификации чертежей лодки.
    Ни в коем случае не соглашайтесь на приобретение предлагаемых чертежей лодки, если они не сопровождаются подробной пояснительной запиской, описывающей все нюансы изготовления, а главное выбора типа фанеры.
    На чертежах должны быть указаны степени обработки внешних сторон корпуса.
    В этой связи шлифовальный станок будет одним из самых востребованных в вашей работе.

    Выводы

    Строительство лодки – увлекательнейший творческий процесс для людей, которым ещё нравиться жить, которые не боятся экспериментировать и имеют конструкторскую жилку. (см. также ) Но, с другой стороны, не стоит изобретать велосипед, обязательно познакомьтесь со всеми фото материалами, изучите терминологию и различные конструктивные решения.

    Настройте себя на возможные переделки неудачных решений. Умейте «разговаривать с собой» и общаться с бывалыми мастерами. Только в этом случае возможен успех всего предприятия под названием «строительство лодки из фанеры своими руками».

    В представленном видео в этой статье вы найдёте дополнительную информацию по данной теме.

    Все фото из статьи

    Современный рынок предоставляет довольно большой выбор разнообразных туристических и рыбацких судов. Но для нашего человека самодельная лодка из фанеры намного ближе. И дело здесь даже не в экономии средств, сделанная своими руками лодка является предметом гордости, плюс весь процесс самостоятельного производства, это не столько работа, сколько интересное хобби. В данной статье мы рассмотрим основные этапы сборки таких изделий.

    Несколько слов о подготовке

    Самодельные лодки из фанеры и стеклопластика считаются, хотя и небольшими, но полноценными плавсредствами. Поэтому к процессу подготовки и сборки нужно подходить ответственно, Ведь по большому счету, ошибки здесь могут не только привести к поломке судна, но и в некоторых случаях подвергнуть опасности жизнь и здоровье владельца.

    Какие нужны материалы

    • Как видно из называния, основным материалом здесь, безусловно, является фанера . Для корпуса небольшой лодки хорошо подойдут листы не ниже чем первого или второго сорта, толщиной порядка 5–7 мм. Для киля, шпангоутов и прочих вспомогательных деталей конструкции нужно брать более толстый лист, от 12 мм и выше;

    • Не последнее значение имеет марка материала . Выбор фанеры сейчас довольно большой, но в данном случае материал будет находиться в длительном прямом контакте с пресной или даже морской водой, естественно фанеру нужно брать с повышенной влагостойкостью. В идеале лучше взять марку «ФБ», она изначально делалась для корабельных нужд. Если цена на «ФБ» вас не устроит, то можно остановиться на «ФСФ»;

    Совет: распространенная ныне марка «ФК», в некоторых источниках может значиться как водостойкая.
    Но в нашем случае она не подходит, здесь нужен материал с повышенной влагостойкостью, плюс, способный выдержать длительное воздействие агрессивной среды.

    • Чистая древесина будет использоваться для распорок, сидений и прочих элементов . Как правило, здесь берется струганная доска толщиной 25 мм. В данном случае следует отдать предпочтение мягким, пористым сортам. В профессиональном судостроении применяется лиственница, но для небольшой лодки достаточно ели или сосны;
    • Для промежуточного сшивания листов хорошо подойдет медная проволока толщиной порядка 2 мм ;
    • Для обустройства герметичных швов используется стекловолокно и полимерный клей . Вид клеящего состава сейчас подобрать не сложно, на рынке довольно большой выбор, главное чтобы состав был водостойкий.

    Выбор инструмента

    Самодельные лодки из фанеры для рыбалки не требуют чрезмерно большого набора инструмента.

    Здесь можно обойтись традиционным комплектом, который имеется в мастерской практически любого хозяина:

    • Помимо плоскогубцев, отверток и ножниц вам естественно понадобится ножовка по дереву;
    • Резать фанеру обычной ручной пилой достаточно тяжело, поэтому лучше приобрести с набором полотен. Причем следует подбирать модель с как можно большим количеством оборотов, так как на малых оборотах будет откалываться шпон по краю;

    • Для таких работ обязательно нужна шлифовальная машинка. Обычным наждаком, вручную, вы не сможете добиться хорошего качества обработки;
    • Для фиксации листов при склеивании используются струбцины, их должно быть не менее 3 – 4 штук;
    • Набор кистей нужен для нанесения клея и лакокрасочных составов.

    Строительство лодки

    В данном случае не столь важно, какой именно тип лодки вы выберите. Плоскодонки, байдарки, парусные суда или лодки с мотором, инструкция по строительству всех этих моделей примерно одинакова.

    Начинаем с чертежей

    Сейчас чертежи самодельной лодки из фанеры найти не проблема. В сети или профильной литературе этой информации достаточно. Вам нужно только определиться с размерами судна, потому как от этого зависит толщина листов. Если должного опыта в таких работах пока еще нет, лучше остановиться на простеньких, неразборных моделях.

    Бывалые мастера не рекомендуют самостоятельно разрабатывать лодку. Но если вы все же решитесь на такой трудовой подвиг, начинать нужно с тщательного просчета водоизмещения и грузоподъемности судна. Дабы после того как вы спустите на воду и попытаетесь поплыть, ваше изделие сразу не пошло на дно вместе с владельцем.

    Важно: чертежи самодельных лодок из фанеры под мотор, мало чем отличаются от чисто весельных аналогов.
    Как правило, в этих судах немного видоизменен транец (задний борт).
    Поэтому вне зависимости от того есть ли у вас на данный момент мотор, лучше сразу отдавать предпочтение именно таким лодкам.

    Итак, когда вы нашли подходящую для вас модель, прежде чем переходить к непосредственному изготовлению деталей и узлов, нужно сделать по чертежам бумажные лекала. И только после контроля всех размеров, переносить выкройку на фанеру или дерево.

    Сборка корпуса

    Максимальная длина стандартного листа составляет порядка 3 м. Поэтому, в большинстве случаев, вам понадобиться сращивать два или более небольших листа в единое полотно. Это несложный, но довольно кропотливый процесс, требующий точности и аккуратности. Такое соединение среди профессионалов именуется склеиванием на ус.

    Для этого берутся 2 листа и по краю спиливаются под углом, ширина такого скоса должна быть не менее 7 размеров толщины листа. Чем больше площадь соприкосновения, тем крепче соединение. Основную массу снимают напильником, после чего машинкой до идеального состояния. Далее скосы смазываются клеем, соединяются и прижимаются чем-нибудь тяжелым, до полного высыхания.

    Совет: собирать и клеить такие конструкции на полу крайне неудобно, поэтому желательно сразу соорудить козлы из деревянного бруска 50х50 мм.
    Учтите, что вам придется обрабатывать лодку с обеих сторон, поэтому козлы должны быть приспособлены под это.

    Теперь можно переходить к вырезанию составляющих нашей лодки-самоделки под мотор из фанеры и досок. Рез должен идеально соответствовать разметке, потому как при малейшем отклонении, борта сойдутся неплотно, и нужно будет заделывать щели.

    Симметричные детали, к примеру, борта или шпангоуты, удобнее вырезать единым массивом. Для этого листы складываются, фиксируются струбцинами и вырезаются по разметке.

    Сначала делается транец, для моделей адаптированных под мотор, транец должен быть усиленным. Как правило, его изготавливают из нескольких слоев фанеры или прочной древесины. Плюс транец дополнительно оклеивается минимум 3 слоями стеклоткани.

    Сборка начинается от транца. Он устанавливается на козлы и от задней стенки листы сшиваются между собой. По ходу сборки края листов стачиваются под нужным углом для более плотного соприкосновения.

    Листы стягиваются медной проволокой с шагом 50 – 150 мм. Отверстия под проволоку просверливаются по диаметру проволоки на расстоянии не менее 15 – 20 мм от края. После проклеивания снаружи, проволока вытаскивается.

    Проклеивание швов

    Когда корпус сшит, все стыки должны быть надежно проклеены. Для этого будет использоваться стекловолокно или стеклопластик, которые обильно смазываются клеящим составом.

    Как мы уже говорили, сейчас в магазинах достаточно специализированных смол, но большинство мастеров предпочитает пользоваться смесью эпоксидной смолы с двуокисью кремния, больше известной как аэросила. Пропорция берется 1:1. Инструкция проста, обильно смазывается стык, после чего накладывается лента стекловолокна. И так не менее 3 слоев.

    Совет: бывалые мастера предпочитают оклеивать стекловолокном полностью все поверхности фанерной лодки, причем как снаружи, так и изнутри.
    Это, безусловно, потребует дополнительных средств, но по утверждению специалистов, такая лодка будет плавать не менее 30 лет.

    Все внутренние углы желательно дополнительно усилить деревянными галтелями, это планки напоминающие плинтус в доме. Деревянные галтели, шпангоуты, лавки и все другие детали также клеятся эпоксидной смесью и стеклотканью, саморезы и тем более гвозди здесь не используются.

    Когда панцирь из стеклоткани застынет, все неровности шпаклюются, еще раз покрываются эпоксидной смесью и можно приступать к финишной шлифовке. Когда шлифовка завершена, устанавливается настил, уключины, сиденья и вкручивается ремболт.

    После чего, готовая лодка красится или покрывается лаком не менее 3 раз. Причем каждый последующий слой наносится после высыхания предыдущего.

    Вывод

    Как видите все не так сложно, самодельные лодки из фанеры и стеклопластика довольно надежные и долговечные конструкции. Подтверждением тому можно считать тысячи самоделок бороздящих реки и озера нашей великой родины.

    На видео в этой статье показан один из вариантов строительства такого судна. Если возникли вопросы, пишите в комментарии, наши специалисты на них ответят.

    Лодочка из дерева своими руками для детей. Простая деревянная лодка своими руками. Что да и что нет

    Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором.

    После этого следует процесс покраски конструкции, это поможет дополнительно защитить судно от влияния воды и придаст хороший внешний вид.

    Постройка такого плавсредства своими руками – это интересное и творческое занятие для людей, которые любят делать вещи самостоятельно. Главное – придерживаться размеров, на которые указывают чертежи.

    Возможно, во время этого процесса, будут ошибки, которые нужно будет переделывать. Но, в результате получится отличная и недорогая лодка. Хранить такое средство лучше всего на суше. Это судно отлично подойдет для использования на спокойных озерах и реках.

    Выходить в море или сплавляться по горным рекам на нем запрещено. Также нужно внимательно следить за швами и целостностью конструкции, если есть проблемные участки, то их нужно герметизировать.

    При бережливом отношении и правильно хранении, такое плавсредство прослужит долго, и поможет отлично провести время на рыбалке, или просто во время прогулки по водоему.

    Мечта сделать лодку своими руками посещаем многих рыболовов, и воплотить ее в реальность не так уж трудно. В нашей местности лодки делают из разной древесины, ольхи, вербы, ели, но чаще всего из простых сосновых досок, и многим это ремесло нравится. Да, тяжеловата выходит лодочка, зато прямослойная. И смолистое это дерево, что во многом защищает корпус от гниения.

    У нас вообще не принято лодку красить, она под краской парится, преет. Раньше маслом техническим пропитывали, а сейчас большей частью отработкой моторного масла, то есть бесплатным составом. Конечно, теперь в магазинах полно защитных пропиток для древесины, в том числе и очень надежных, но это купить надо. А так пропитал отработкой каждый год по весне, и она двадцать лет будет ходить, и дерево от масла на трескается.

    Доски пилим на пилораме на тридцатку, самое то. Потом стругаем выходит 25-ка. Дно немного потолще может быть, ему прочность нужна. Доски стругаем только с одной стороны, которая пойдет внутрь лодки, наружную сторону можно и не стругать. Длина корпуса (и соответственно, длина досок) выбирается во многом по привычкам, а не по необходимой грузоподъемности. Разброс длин, как правило, от 4 до 6м.

    Лично у меня лодка 3.5м, на ней без проблем ходили под маленьким мотором «Салют» вчетвером и плавали за 5км к своим проверенным местам. Это я к тому, что лодка, конечно, должна быть максимально безопасной, загрузка соответствовать реальной грузоподъемности, но если планируются рыбалки на небольших озерах и речках вдвоем-втроем (тем более одному), то нет смысла делать крупную лодку, которая необходима только лишь на озерах, где гоняет большую волну.

    Неверно ориентироваться на уже привычные глазу длины надувных «собратьев», ведь у них большую часть внутренней площади забирают объемные борта. А у деревяшек они минимальные – 25-30мм, зачастую и тоньше выбирают доски для облегчения веса.

    В этом же желании – иметь лодку полегче – и особо большие корпуса стараются не делать. Кроме того, чем больше лодка, тем больше у нее инерция движения, соответственно, хуже маневренность, а она часто просто необходима на рыбалках.

    При изготовлении своей первой лодки из досок стоит учитывать, что чем шире доска, тем меньше щелей – потенциальных мест течи. У меня щели такие, что нож не протолкнешь, очень плотно сделана, но это руку надо набить, и все соединения дополнительно силиконом промазываю. Но обычно в процессе изготовления, сгибания досок появляются щели, которые сразу же конопатятся. Можно мхом или жгутами строительными, сверху штапик или проволока алюминиевая забивается. Этого достаточно, чтобы лодка не текла, но если ее вытянуть на берег, и с месяц полежит, да и еще не в тени, а на солнце, то быстро рассыхается.

    О скреплении досок. Раньше скрепляли или совсем просто – гвоздями, или демонстрировали высший класс – деревянными пальцами без единого гвоздика. Нынче в ходу компромиссный вариант – саморезами. Это гораздо надежнее, чем гвоздями, и не так трудоемко, как «вообще без железа».

    Борта можно делать с наклоном, можно и вертикальные, последний вариант более простой в изготовлении, но судоходные качества таких плавсредств чуть похуже. В любом случае придется гнуть бортовые доски в продольной плоскости. Для этого надо приспособление. Кто-то применяет специальные веревочные блоки, как это делали в старину глубокую. Кто-то использует подходящие струбцины. Здесь много вариантов, и они сказываются лишь на удобстве работы. Главное – как гнуть! Не спеша, постепенно наращивая нагрузку, чтобы доска не лопнула. Если суховата, то нужно смочить водой. Быстрее чем за сутки хорошо согнуть вряд ли получится, спешка в этом деле ни к чему.

    Повышенную надежность лодке придают ребра жесткости, которые обычно делаются из прочного дерева, обычно дуба, из него же выполняют и заостренный нос, куда вставляются доски дна и бортов, и не на гвоздях, а в специально вырезанные пазы со строго выверенным углом наклона.

    По форме я предпочитаю лодку с широкой передней частью. Максимальная ширина именно в носовой части – около 80см, дальше все уже, и в районе кормы всего сантиметров 30-40, лишь бы удобно было сидеть одному. И только когда планируется постановка мотора, делаем корму пошире под 50-60см. Высота борта 38-40см.

    Такая форма лодки позволяет уверенно управлять ее с кормы при помощи всего одного весла — наши местные традиции, которым не изменяем из года в год. И во многом из-за того, что при проходе мелких мест приходится постоянно отталкиваться от дна веслом. Соответственно оно довольно длинное (2-2.5м) и крепкое, обычно делается из ясеня.

    У нас по реке с одним веслом почти все ходят, даже бабы ездят коров доить. Мальцов с детства приучаем с одним веслом управляться. А про два весла у нас понятия не имеют, считается, что баловство все это. Хотя, конечно, каждому свое. На тех же крупных озерах по приличной волне с одним веслом особо не нагребешься. Так что лодки всякие важны, лодки всякие нужны.

    До начала строительства лодки из дерева нужно заранее позаботиться о самых главных ее частях — бортах . Для этого отбираются длинные, широкие, не толстые, желательно без сучков доски сосны или ели. Они должны не менее одного года пролежать в сухом месте, на ровной поверхности с небольшим гнетом сверху во избежании их искривления.

    Подготовленные доски еще раз осматриваем на предмет дефектов — трещин, выпадающих сучков и т.п. Затем отмеряем нужную длину (здесь, а также далее не будут приводиться конкретные размеры частей лодки, т.к. все это на ваше усмотрение) с небольшим запасом и опиливаем каждую из них под углом в 45гр — это будет носовая часть.

    Далее их нужно прострогать, а с запиленных концов снять фаску таким образом, чтобы прижатые друг к другу доски в носовой части не имели зазора.
    Эти участки, а в дальнейшем и все остальные, которые будут недоступны к покраске после сборки конструкции, пропитываем защитным слоем антисептика.

    После этого приступаем к изготовлению основы носа — треугольного бруска. Его длина должна превышать примерно в 1,5 раза ширину бортов лодки. Брусок также строгаем и покрываем защитным слоем.

    Не забудьте оставить сверху и снизу запас, потом после сборки все лишнее спилится.

    Подготовив эти элементы приступаем непосредственно к сборке. Начинаем с носовой части, оба борта и треугольный брусок прочно соединяем саморезами или гвоздями.

    Выступающие части сверху и снизу спиливаем заподлицо с бортами.

    Она должна быть именно такой высоты, как представлено на фото, иначе во время гибки доски могут лопнуть. Угол распорки также не следует делать слишком большим.

    Установив распорку, начинаем гнуть борта, тут понадобиться пара помощников или веревка. Изогнув до нужного расстояния, прикладываем «задник» и определяем где и сколько нужно снять фаску, чтобы борта примкнули к нему без зазоров.

    Так, понемногу снимая, подгоняем его, пока не добьемся нужного результата.

    Добившись его, приколачиваем борта и спиливаем выступающие части снизу, а сверху как вам хочется. Лучше делать в виде треугольника.

    Затем приступаем к установке постоянных распорок и сидений. Их количество и расположение остается на ваше усмотрение. При закреплении их (да в общем-то и других местах) обязательно предварительно делайте маленьким сверлом отверстие, дабы избежать появления трещин.

    Завершаем очень важный первоначальный этап снятием фаски с нижней части бортов, распорок и нанесением на них защитного покрытия.

    После того как пропитка и столярный клей высохнут можно приступать к изготовлению ее дна. Для этого нам понадобится гладкий оцинкованный лист. Желательно, чтобы его длина соответствовала длине судна. Правда подобрать такой не просто, дело в том, что строительные магазины торгуют в основном небольшими листами (1,2х2м, 1.5х2), а от больших рулонов они отрезают очень не охотно. Если договориться не удастся, берите то, что есть. Дно можно сделать и из двух листов, просто получиться чуть по сложнее.

    Из купленной оцинковки вырезаем ножницами по металлу соответствующий размерам дна кусок. Чтобы было легче определить длину и ширину, лодку ставим на лист и обводим маркером, с небольшим запасом в 1,2-2см, на всякий случай.

    Далее нам необходимо подготовить нижние части бортов. Наносим с помощью пистолета санитарный силиконовый герметик небольшим слоем в виде непрерывной извилистой нити. За тем прямо на него укладываем в два ряда специальный шнур. Все это в дальнейшем надежно защитит дно лодки от протекания.

    Если герметика нет, заменяем его обычной краской, если нет нити — кладем паклю.

    Завершив это, осторожно накладываем вырезанный кусок жести на лодку, выравниваем и начинаем его крепить.

    Для закрепления можно использовать оцинкованные саморезы с прессшайбой или гвозди. В данном случае крепим проверенным годами методом — т.е. гвоздями (1,8х32). Начинаем работу с середины и движемся к краям. Работа монотонная и нудная, но торопиться не следует — торчащие гвозди не добавят красоты.

    Как часто нужно их колотить показано на фото.

    Те места, в которых жесть выступает за края более чем на 5мм, обрезаем. Оставшееся простукиваем молотком, загибая на борт.

    Нос лодки нуждается в защите, его покрываем все той же жестью. Измеряем и вырезаем нужный кусок в виде прямоугольника.

    На ту часть бортов, которая закроется оцинковкой, предварительно пропитанной антисептиков (вообще, к этому времени лодку нужно хотя бы одним слоем покрыть пропиткой), наносим герметик с нитью. После этого прикладываем как показано на фото лист и приколачиваем его.

    Края жести не должны выходить за пределы носа-треугольника, иначе гвозди выйдут наружу.

    Сверху и снизу оцинковку укладываем друг на друга, обрезая лишнее и также крепим гвоздями. В результате получится отличный нос, только очень острый. Поэтому его кончик сминаем или обрезаем, чтобы потом не повредить об него болотники или рыболовные снасти.

    Новая лодка на водоеме обязательно привлечет к себе внимание, чтобы как то обезопасить ее от посягательств или чтобы ее не унесло течением, делаем крепление для цепи в носовой части. Для это нам понадобиться длинный болт или шпилька. Сверлим отверстие в бортах ровно по диаметру шпильки, закрепив ее, отпиливаем лишне ножовкой по металлу.

    Лодка практически готова. Покрываем ее дополнительно еще 2 слоями пропитки и оставляем на просушку в тени.

    Если есть желание, можно сразу позаботиться о защите дна лодки, покрыв его краской. Оцинковка с наружной стороны, контактирующая с водой, со временем разрушается без дополнительного покрытия.

    Чтобы по дну из жести было комфортно ходить и она не гремела, необходимо предусмотреть деревянный настил. Он может быть самой разнообразной конструкции. Например такой.

    Вот теперь можно уверенно сказать, что лодка готова! Лодка с оцинкованным дном намного легче чем с деревянным, да и в процессе эксплуатации ее в дальнейшем будет легче готовить после зимовки к очередному сезону. По прочности она ни сколько не уступает другим. Например, у моей предыдущей старой лодки через 10лет использования сгнили борта, а дну хоть бы что.

    Да, и еще — не жалейте антисептика, именно его, а не краски, он значительно лучше противостоит разрушению дерева.

    Если в итоге у вас получится что-то подобное или даже лучше, можно вас поздравить с успешным делом.

    Представляю несколько итоговых фото разных людей:

    По материалам: grossoxota. ru

    Видео уроки по изготовлению лодок своими руками

    Лодка из фанеры

    Лодка из листа железа

    Чертеж деревянной лодки из фанеры для трудов. Лодка своими руками из фанеры для рыбалки и отдыха

    Лодка – незаменимое транспортное средство в районах, окруженных водоемами. Также для любого любителя рыбной ловли хорошая лодка является незаменимым помощником. Чтобы изготовить лодку своими руками, потребуется приложить немало времени и усилий, также это касается и финансовой стороны. Однако сегодня имеется множество материалов, позволяющих быстро и без особых затрат соорудить плавсредство, один из которых – это пенопласт. Представленная далее информация поможет понять, что изготовление лодки из пенопласта вполне реально.

    Полимер, из которого изготовлен пенопласт, имеет вид вспененной массы. Благодаря этому между его частицами находится много воздуха, который позволяет материалу не тонуть в воде. Кроме этого, пенопласт обладает хорошими теплоизоляционными свойствами, малым весом, высокой плавучестью из-за большой площади материала и легковесности. Пенопласт по стоимости доступен каждому, а также легко обрабатывается инструментом и хорошо склеивается. Но, этот материал легко разрушается, поэтому его нельзя сгибать и придавать ему сложные формы. Поэтому для придания прочности самодельной лодки, ее корпус изготавливается не из сплошного пенопласта, а из сэндвич-обшивки, состоящей из слоя пенопласта со стекломатом. Технология сэндвича заключается в том, что между двумя слоями принимающего на себя основную нагрузку, материала, находится разделительный слой из более легкого материала. Таким образом, два слоя стеклоткани разделены пенопластом.

    Можно использовать обычный экструдированный полистирол без стеклоткани, но такая самодельная лодка из пенопласта потребует обшивки из фанеры или другого защитного материала с внешней стороны, например, пленки или брезента.

    В интернете вы можете найти очень много различных моделей и чертежей

    Перед тем, как делать лодку из пенопласта, необходимо составить ее проект. Для этого необходимо начертить все составляющие будущей конструкции с точными размерами и формой. Обычно длина лодки составляет 2,6 м, а ширина по днищу – 0,78 м. Самой трудной частью при проектировании является создание корпуса из деталей, которые не гнутся.

    Чертежи лодки рекомендуется делать в натуральную величину, чтобы избежать ошибок при расчетах и иметь возможность непосредственно размечать детали корпуса. Чертеж наносят на фанеру, так называемую плазу. На плазе вычерчиваются детали лодки, образующие закладку, или каркас судна – киль, транец, кнопы, форштевень, ахтерштевень, с указанием ширины, высоты, поперечным сечением киля. Чтобы экономить место на плазах, можно вычерчивать проекции бока и полушироты одна на другой, обозначая их разными цветами. Проекция корпуса должна отражать ветви шпангоута обоих бортов – правого и левого, которые лучше объединить в носовую и кормовую группы.

    Чтобы качество изготовленного судна соответствовало проекту, необходимо учитывать правила расположения теоретических линий: это линии поверхности внешней обшивки, внутреннего настила палубы, кормовой и носовой кромки шпангоутов, а также линии кромки карленгсов и стрингеров. Более подробно проектирование судна и сборку чертежа можно посмотреть на видео.

    После изготовления чертежа с подробным нанесением всех элементов лодки, можно приступать к сборке каркаса. К скелету лодки будут крепиться внутренняя, внешняя, и главная обшивка. Он должен быть прочным, поскольку от этого зависит качество плавсредства. Главная обшивка, сделанная из пенопласта, придает судну устойчивость и непотопляемость на воде. Элементы главной обшивки должны быть плотно приклеены друг к другу, чтобы не пропускать влагу. Внутренняя обшивка служит защитой хрупкого пенопласта от механических повреждений внутри судна, а внешняя – с внешней стороны, она должна быть водонепроницаемая и прочная.

    Скелет лодки изготавливается из деревянных брусков. Это важная часть конструкции, и она должна быть прочной, жесткой и надежной. Он собирается по частям: замеряется каждая составная деталь, и скрепляются друг с другом на шурупы или гвозди. Чтобы сделать каркас еще более прочным, поверх креплений из шурупов можно прикрепить металлические уголки и пластины. Ребра каркаса выполняются из фанеры. Когда он будет собран, можно приступать к изготовлению обшивок.

    Внимательно подходите к выбору эпоксидных смол

    Главная обшивка позволит сделать так, чтобы лодка из пенопласта своими руками не тонула, а хорошо держалась на воде. Для ее изготовления нужно взять листы пенопласта толщиной 5-10 см, эпоксидный клей, острый инструмент для резки пенополистирола, а также измерительные приборы.

    На листы пенопласта наносятся замеры площади каркаса всей лодки. Затем они разделяются на отдельные замеры, которые в дальнейшем будут собираться воедино. Поскольку пенопласт нельзя сгибать, угловые соединения выполняются из трех элементов. Чтобы прикрепить пенопласт к каркасу, можно использовать эпоксидный клей, которым склеиваются листы, а также гвозди с широкими шляпками из плоских металлических пластин.

    Внутренняя обшивка служит защитным каркасом для главной обшивки из пенополистирола. Она помогает сохранить целостность материала от различных механических воздействий, в том числе под давлением веса человека, находящегося внутри судна. Для изготовления внутренней обшивки можно взять фанеру. Сначала вымеряется площадь внутренней поверхности судна. Можно зашить всю площадь внутри лодки полностью или только пол и нижнюю часть бортов. После проведения замеров они наносятся на фанеру, после чего она отдельными частями приклеивается на главную обшивку с помощью эпоксидного клея. Нужно следить за тем, чтобы фанера не прогибалась под весом человека, повреждая пенополистирол.

    Внешняя обшивка обязательно должна выполняться для того чтобы катер не повредил дно или борта о неровности дна или прочие препятствия. К тому же, она создаст водонепроницаемую поверхность. Для создания защитной поверхности наклеивается фанера на те места судна, где вероятнее всего может возникнуть пробоина, а также нос лодки. Остальную часть корпуса можно покрыть брезентом для устойчивости от влаги.

    Самоделка из пенопласта, оклеенного стекловолокном, изготавливается по следующей схеме:

    По периметру внутреннего борта также прикрепляется брус размером 10х30 мм, его фиксация производится нержавеющими шурупами с потайными головками. Между внутренним и внешним привальным брусом производится отверстие, куда вставляется прямоугольные бруски с обоих бортов для крепления подуключин. Впоследствии туда будет приварено гнездо из металлической трубки для уключин весел. Сверху борта также оклеиваются стеклотканью, чтобы исключить возможные протечки между брусьями к пенополистиролу. На днище прикрепляются стрингера на шурупы, покрываются эпоксидной смолой. Финальная отделка лодки из пенополистирола осуществляется с использованием эпоксидного грунта, нанесенного двумя слоями.

    Лодка из стеклопластика завоевала популярность своей долговечностью и надежностью. Стеклопластик обладает рядом значимых преимуществ перед другими материалами. Собрать судно можно быстро и без особых затрат. Лодка из стеклопластика своими руками – бюджетный и достойный вариант для поездок на рыбалку.

    Пластиковое маломерное судно предназначено преимущественно для рыбалки. Его можно также использовать для водного туризма, спортивного направления. Условия эксплуатации лодки на воде: волна не более 60 см высотой, сила ветра – до 4 баллов по десятибалльной шкале. Судно из стеклопластика – это прекрасная альтернатива надувным лодкам.

    На первом месте среди плюсов стоит прочность, которая превосходит данный показатель алюминиевой лодки того же класса. Такое судно прослужит долго, при должном уходе – до 20 лет.
    Корпус из стеклопластика имеет отличную гидродинамику и форму, обладает высокими физико-химическими свойствами. Ремонт вполне осуществим своими руками. Одним из наиболее важных преимуществ пластиковой лодки является возможность ее изготовления в соответствии со своими желаниями.

    Стеклопластик – единственный материал, позволяющий самому создать форму любой сложности. Самостоятельное конструирование днища дает возможность оснастить его реданами любой конфигурации. Можно добиться максимальной эффективности ходовых качеств судна, расположив реданы в наиболее подходящих местах. Кроме того, по дизайну самодельная лодка будет отражением характера ее владельца.

    Существует метод изготовления самодельной лодки из фанеры и стеклопластика, когда пластик используется лишь для наружного покрытия лодки. Но эта технология не оправдывает себя. Лежащий под пластиком слой фанеры быстро набирает влагу, что увеличивает вес судна. Происходит быстрое разрушение фанеры из-за воздействия микроорганизмов и процесса расслоения, ведь по прочности фанера значительно уступает пластику.

    Как сделать лодку? Аккуратно соблюдая все правила, даже новичок сможет осуществить эту задачу. Технологический процесс простой и бюджетный. Корпус судна создается за счет пропитанного полимерным составом армирующего наполнителя.

    Материалы и чертеж

    Сырьевые материалы, используемые в качестве армирующего наполнителя при изготовлении каркаса:

    • основа корпуса, борта – ровинговые стеклоткани TP-07, TP-03, TP-056;
    • локальное укрепление отдельно взятых участков – конструкционные стеклоткани T-11, T-13.

    Стеклоткань бывает разных видов по типу плетения, размеру нитей. В основном выбирают «косое» или сатиновое плетение. Нити должны быть витыми. Продается материал в виде листов, рулонов, ленты.

    Стеклоткань продается пропитанной жирным составом. Чтобы ткань лучше пропитывалась связующим, замасливатель следует удалить при помощи бензина, уайт-спирита или ацетона. Обезжиренную ткань просушивают около 2-4-х часов на воздухе.

    Для склеивания армирующего материала понадобится смола. В отрасли судостроения используется три разновидности смол: эпоксидные, винилэфирные, полиэфирные. Наиболее важные характеристики смол при строительстве стеклопластиковой лодки из любого типа волокна – это адгезия и пропитываемость.

    Дешевым вариантом является использование полиэфирной смолы, позволяющей создать цельный элемент из стеклопластика за одну операцию. Можно применить смолу TM Ashland. Для создания декоративного, с защитными свойствами покрытия корпуса, понадобится гелькоут. Также потребуется фанера толщиной не менее 1,2 см, обладающая влагостойкостью.

    Изготовление лодки невозможно без наличия грамотного чертежа. Проектирование будущего плавсредства можно осуществить с помощью программы Автокад. Сначала создается 3D модель, затем схемы шпангоутов, выкроек. Готовые чертежи берутся на специализированных сайтах, в интернете. Теперь можно начинать делать стеклопластиковую лодку своими руками.

    Матрица

    Непосредственно производственный процесс изготовления стеклопластиковой лодки своими руками начинается с постройки матрицы. Сначала изготавливается каркас, на который крепятся шпангоуты. Далее их следует обить двенадцатимиллиметровой фанерой, стараясь добиться как можно более ровной поверхности. Края лодки делают более жесткими, для бортов применяют двойной слой фанеры.

    Теперь необходимо долго и тщательно выравнивать борта с использованием полиэфирной шпатлевки. Нужно исключить все погрешности, чтобы конструкция лодки была устойчивой. Можно работать специальными шпателями-шаблонами.

    На этапе выравнивания матрицы можно предусмотреть такую важную деталь лодки, как киль. Он обеспечивает ровное движение весельной или моторной лодки, исключая вертлявость. Изготовленный из дерева самодельный киль заливают полиэфирной смолой.

    Посредством разметки выявляют все погрешности построенной матрицы. Наждачкой выравнивают и зачищают края, придавая будущему судну симметричность. Готовая очищенная от грязи форма обезжиривается, на нее наносится антиадгезионный состав в 4 слоя. Он необходим в качестве разделителя, не допускающего прилипания смолы к поверхности формы.

    Покрытие гелькоута

    После высыхания восковой прослойки наносится гелькоут, который является внешней поверхностью лодки. Это ответственный момент, от которого зависит внешний вид судна. Гелькоут обеспечивает защиту от царапин, ультрафиолета, потертостей. Наносить его нужно, добиваясь равномерного покрытия, избегая пузырьков и потеков. Теперь можно приступать к укладке раскроенных деталей на полностью высохший слой гелькоута.

    Изготовление корпуса

    Раскрой ткани осуществляется отрезанием полотен, соответствующих длине корпуса. Полотна для укладывания вдоль ватерлинии и киля, не должны иметь стыков. Если произойдет удар о препятствие, то материал в этом месте способен задраться, а затем отслоиться. Следует оставлять припуски при раскрое по кромкам для укладывания внакрой. Чтобы сшить куски стеклоткани для получения необходимой длины, можно использовать стеклянные нитки, выдернутые из кромки материала, либо пропитанные олифой льняные.

    Слой стекловолокна равномерно покрывается связующей полимерной смолой. Для этого рекомендуется пользоваться прикаточным валиком. Пузырьков воздуха необходимо избегать, так как оставшиеся в некоторых местах пустоты ослабляют конструкцию. Далее укладывается следующий слой стеклоткани по аналогичной схеме. Можно наносить до пяти слоев стеклопластика. Для получения более красивого верхнего слоя рекомендуется использовать специальный «верхний» стеклопластик.

    Силовой каркас и пол

    Чтобы усилить корпус необходимо проложить три деревянных бруска вдоль формы, которые затем покрывают двумя слоями стекловолокна. Монтаж шпангоутов производят через каждые 30 см, также нанося на них стеклоткань.

    Необходимо создать двойное герметичное дно, делающее лодку непотопляемой даже в случае переворачивания. Пол обшивается фанерными листами с влагостойкими свойствами. Готовый пол покрывается парой слоев из армирующей ткани, с обязательной пропиткой полимерной смолой. Составу дают полностью высохнуть.

    Завершающий этап

    Остается извлечь готовую лодку из формы, обрезать припуски, зашлифовать поверхность, смонтировать крышу и брус для защиты бортов. Можно сделать также дополнительные элементы: сидения, весельные крепления, ящички. Используя стеклопластик, своими руками можно изготовить любые необходимые аксессуары для судна. После этого приступают к покраске.

    Аналогичным методом изготавливаются своими руками катера из стеклопластика. Конечно, чертеж и конструкция катера сложнее, чем лодки, и усилий потребуется больше. Зато стоимость самоделки обойдется вполовину меньше, чем такого же готового судна.

    Ремонт

    Ремонтировать катер из стеклопластика или лодку требуется при возникновении типовых повреждений:

    • дефекты декоративного слоя;
    • трещины в корпусе;
    • пробоины и полупробоины;
    • расхождение углов;
    • раковины.

    Основные материалы для ремонта: стеклоткань, эпоксидные смолы. Начиная ремонт, рекомендуется расположить поврежденное место ближе к горизонтальному уровню. Поверхность должна быть чистой, сухой, обезжиренной. Может потребоваться фен, технический или бытовой. Перед началом заделки дефектов стеклоткань необходимо обезжирить, прополоскав в растворителе, и хорошо высушить.

    При аварийном ремонте не стоит сушить ее над костром, так как образуется копоть. Перед укладкой на повреждение стеклоткань пропитывается в разведенном компаунде (полиэфирной или эпоксидной смоле), после чего отжимается протягиванием между двумя палками. Место ремонта нужно зачистить крупной шкуркой до стеклотканевого слоя, сделав его слегка махровым.

    Устранение повреждений

    Мелкие повреждения в виде царапин заделываются эпоксидной смолой без наполнителя или грунтом. Царапину сквозного типа убирают методом шпаклевания компаундом с наполнителем, после чего обработанное место остается зашлифовать и закрасить.

    Мелкие трещины достаточно замазать эпоксидной смолой. Если треснул корпус, то с обеих сторон повреждения снимается декоративный слой до стеклоткани. После высушивания ее заполняют эпоксидной смолой. Для этого нажимают с каждой из сторон трещины, давая ей раскрыться, и промазывают. После этого края совмещают, фиксируют. Сверху, с обеих сторон, накладывают пропитанную компаундом полосу стеклоткани. После застывания место ремонта шлифуют, покрывают слоем смолы, снова шлифуют и красят.

    Полупробоина характеризуется проломом с оставшимся куском пластика. Если пролом небольшой, то нужно вправить торчащий кусок. Для этого необходимо обработать компаундом все поверхности. При помощи упора и киянки кусок ставится на место, при этом с одной стороны образуется выпуклость, а с другой – вмятина. На выпуклое место укладывается стеклоткань с пропиткой, фиксируется грузом. После полимеризации полупробоина шпаклюется смолой с наполнителем. Дальнейшие действия, шлифовка – укладка пропитанного листа, повторяются дважды. Затем осуществляется шлифовка и покраска.

    Пробоина заделывается с помощью пенопластового пуансона, желательно по внешним обводам. Из толстой стеклоткани делаются несколько заплат с допусками от 3 до 5 мм, так, чтобы толщина пакета соответствовала толщине корпуса. После установки пуансона вклеиваются заплаты. Алгоритм дальнейших действий тот же, что и в предыдущих случаях.

    Расхождение углов устраняется аналогично заделке трещин, но берется стеклоткань в виде ленты. Раковина является самым неприятным видом повреждения. Иногда это дефект производства. Она может образоваться между слоями из-за попадания воды, которая распирает слои в зимнее время. Для ремонта понадобится вскрыть раковину, просверлив отверстие до попадания в полость.

    Затем делается широкий разрез (до 5 мм) в месте ее наибольшего размера. Вскрытая полость просушивается феном, заполняется компаундом при помощи шприца. Обработанная раковина зажимается в пресс. Затем совершается привычный алгоритм шпаклевки, шлифовки и покраски.

    Стеклопластик является прекрасным материалом для изготовления лодок и катеров, доступным в применении. Изготовленные своими руками стеклопластиковые лодки получаются долговечными и прочными, легкими в ремонте. Следует учитывать, что компоненты используемых в работе материалов не безопасны для здоровья. Необходимо работать в резиновых перчатках, защитных масках, очках, в хорошо проветриваемом месте.

    Согласно пословицы «Готовь сани летом, а телегу зимой», неплохо задуматься о строительстве своими руками хорошей и надежной лодки. Вашему вниманию предлагается мастер класс о том, как построить своими руками небольшую практичную лодку из ОДНОГО стандартного листа водостойкой фанеры. Причем конструкция не какой-нибудь фанерной или деревянной плоскодонки, а лодки с правильными обводами, улучшающими ее мореходность и устойчивость на курсе. Проект лодки реализован, лодка изготовлена, испытана и показала достойные для своего размера мореходные качества. Чертеж лодки имеется. Лодка управляется и приводится в движение веслом байдарочного типа. Транспортировка самодельной лодки проблем не вызывает, этой лодке прицеп не требуется:).

    Как сделать лодку из фанеры своими руками

    Как показано на видео для изготовления самодельной лодки надо иметь небольшой опыт столярных работ. Перечень основных инструментов: электролобзик, шуруповерт, ручной фрезер, шлифовальная машинка, набор струбцин. Материалы для изготовления лодки — лист водостойкой фанеры толщиной 4-6мм и размерами 2500х1250 мм, строганные доски толщиной ~25-40 мм, рейки, латунные гвозди, саморезы, эпоксидная смола, лак. Основные размеры будущей лодки следующие: длина лодки 3480 мм, ширина лодки 747 мм.

    Пошаговая инструкция по строительству фанерной лодки

    1. Переносим контуры выкройки на лист фанеры, это легко сделать по схеме « «.

    Контуры раскроя

    2. Электролобзиком распускаем лист фанеры на четыре заготовки. Пилим аккуратно чистовой пилкой электролобзика.

    3. Складываем симметричные листы попарно и проверяем совпадение по размерам, при необходимости устраняем неточности.

    Листы соеденены

    4. Соединяем четыре заготовки корпуса попарно, формируя половинки днища и бортов. Соединяем используя накладную планку, латунные гвозди и эпоксидную смолу. Планки должны быть во внутренней части корпуса. Соединение осуществляем со всей ответственностью — навечно.

    5. Дальше работа будет напоминать работу хирурга. Сшиваем все швы проволокой с шагом 300-350 мм. Для этого в месте каждого стежка сверлим по два отверстия на расстоянии 20 — 30 мм от края листа. Вставляем проволочную скобу и скручиваем концы до соединения листов фанеры по шву. Распорками между бортов придаем желаемую форму корпусу лодки. Узкий корпус снизит грузоподъемность лодки. Слишком широкий корпус снизит устойчивость лодки на курсе. Рекомендуется сделать ширину корпуса как на чертеже.

    6. Изготовление шпангоутов. По месту с шагом 300 мм от середины лодки в каждую сторону необходимо сделать по два шпангоута. Всего будет девять шпангоутов. Также потребуется четыре соединительных элемента листов на носу и 2-3 элемента на корме лодки (эти элементы формируют ахтерштевень и форштевень лодки). Для получения ровных пропилов при подготовке шпангоутов лучше использовать циркулярную пилу.

    7. Шпангоуты устанавливаются на днище, с помощью саморезов. Шпангоуты не приклеивать!

    8. Переворачиваем корпус лодки и используя ручной фрезерный станок с фрезой 6-12 мм проходим по шву соединения половинок корпуса от носа до кормы. Глубина фрезерования до нижней кромки фанеры. Понятно, что в результате получится идеальная щель с ровными и параллельными срезами для качественной склейки половинок корпуса. Смотри фото.

    9. Последовательно вынимая шпангоуты стягиваем половинки корпуса и устанавливаем шпангоуты на стянутые листы, используя для крепления те же отверстия под саморезы в фанере. В результате шов получится очень плотным.

    В специализированных магазинах можно найти достаточно большое количество лодок разных форм и размеров для туризма и ловли рыбы. Несмотря на это многих интересует самодельная лодка из фанеры.

    Преимущества лодки из фанерных листов:

    1. Небольшой вес конструкции. Следует знать, что клееный шпон весит намного меньше, чем сплошной массив дерева.
    2. Устойчивость конструкции. Лодка монтируется из цельных фанерных кусков и имеет четкие геометрические пропорции.
    3. Невысокая стоимость, которая состоит из стоимости фанерных листов, досок, клеящей смеси и грунтовочных составов, которыми обрабатываются фанерные лодки.

    Любой человек, который имеет некоторые навыки в столярном мастерстве, сможет изготовить подобную лодку приблизительно за 1 день.

    Инструменты и материалы

    Сегодня существует огромное количество различных лаков, пропиток и клеящих смесей для фанеры. Каждый элемент имеет свои преимущества и недостатки. Чтобы изготовить лодку, не нужно иметь какие-либо особые инструменты и материалы. Будут нужны следующие элементы:

    1. Фанерные листы. Для производства лодок в большинстве случаев используются листы из проклеенного шпона березы толщиной в 5 мм. Шпангоуты и киль вырезаются из толстой фанеры (12-15 мм).
    2. Древесина. Используется для монтажа внутренних распорок, оформления бортиков, сидений и других элементов. Рекомендуется приобрести обрезные доски из легких пород дерева. Чаще всего в продаже встречаются ель и сосна. Следует знать, что ель белее сосны и имеет большую водостойкость, потому ее рекомендуется использовать для обшивки. Однако не стоит забывать, что доски ели могут раскалываться в процессе забивки гвоздей.
    3. Шовный материал используется для скрепления отдельных элементов обшивки в единую конструкцию. Швы могут быть оформлены при помощи тонкой и гибкой проволоки, хомутов из пластика, капроновой лески большой толщины и других элементов.
    4. Клеящая смесь. Используется для обеспечения необходимой герметичности швам. Сегодня натуральные составы на казеиновой основе практически не используются. В большинстве случаев мастера применяют полимерные смолы.
    5. Специальные лаки и пропитки, которые способны защитить древесину от разрушения.
    6. Стеклоткань или другой материал для защиты швов.
    7. Водостойкая краска.

    Понадобятся определенные геометрические параметры досок. Ширина элементов должна составлять 30 см, а толщина — 2,5 см. Для кормы и бортиков нужны доски длиной в 86,4 см.

    Чтобы сделать надежные борты, для обшивки нужно использовать только качественные фанерные листы, которые не имеют трещин, сучков и других дефектов. Цена материалов лучших сортов выше, но только в таком случае можно быть уверенным в безопасности изготавливаемой лодки.

    Понадобятся следующие инструменты:

    • пила для работы с деревом;
    • электрический лобзик с набором полотен различной длины;
    • машинка для шлифовки;
    • ручной инструмент;
    • струбцины для фиксирования фанерных листов в процессе склеивания;
    • несколько кисточек для пропитки, лакировки и окраски.

    Вернуться к оглавлению

    Процесс изготовления

    Вернуться к оглавлению

    Составление чертежа

    Прежде всего нужно определиться с тем, какое судно нужно изготовить. Сегодня существует большое количество различных чертежей самодельных лодок из фанеры. Можно изготовить, к примеру, лодку с плоским дном для рыбалки или судно для туризма.

    Если существующие чертежи не подходят, то можно спроектировать собственную схему. Чтобы самодельная лодка не получилась исключительно декоративной, нужно произвести расчет грузоподъемности.

    Чтобы составить собственную схему лодки, следует первым делом изучить существующие проекты самодельных лодок из фанеры. Надо перенести на бумагу контуры главных элементов. На фанерных листах нужно нарисовать линии, по которым будет производиться выпиливание шпангоутов и обшивочных листов. Для этого рекомендуется использовать изготовленный бумажный шаблон.

    Если длина приобретенных листов фанеры не подходит, то их нужно срастить. Для этого торцевые части фанеры надо стесать под острым углом так, чтобы длина образовавшегося откоса составила 8-10 толщин самого листа. Далее понадобится промазать скошенные части клеящей смесью и зажать струбцинами. Параллельно следует заготовить деревянные бруски, из которых будет изготавливаться каркас лодки.

    На подобных козлах намного удобнее располагать все элементы во время скрепления, особенно если строительство самодельных лодок из фанеры производится без помощников.

    Вернуться к оглавлению

    Корпус лодки

    Каркас лодки изготавливают из сосновых реек.

    1. С помощью использования пилы по дереву или электрического лобзика нужно вырезать детали по шаблонам из досок, брусков и фанерных листов. Отступ от проектных размеров не должен превышать 1 мм, иначе бортики не смогут сойтись в процессе сшивки.
    2. Задний бортик и шпангоуты нужно склеить для того, чтобы получить необходимую толщину и прочность. Склеенные элементы имеют большой вес, но это никак не повлияет на качество конструкции.
    3. Чтобы повысить прочность соединений, шпангоуты и транцы рекомендуется дополнительно закрепить саморезами. Длина этих крепежных элементов должна быть такой, чтобы острие не прошило заготовку насквозь. Саморезы должны быть оцинкованными или луженными. Рекомендуется использовать шурупы длиной 18х3 мм или 25х3 мм. Для закрепления сидений, бортиков и корма подходят саморезы 60х4 мм и 60х5 мм.
    4. Устанавливается транец на изготовленные козлы.
    5. После этого к транцу нужно закрепить днище и бортики, сводя их на носу друг с другом.
    6. Если используется фанера не слишком большой толщины, то обшивочные элементы закрепляются с помощью шовного материала. Эти элементы можно закрепить и при помощи использования клеящей смеси. В последнем случае нужно стесать крайние части фанеры под углом.
    7. Все детали обязательно должны сойтись по размерам. Следует знать, что для уменьшения зазора надо разбирать все изделие и частично подрезать шпангоуты.
    8. Если планируется установить лодочный мотор, то транец надо обязательно проклеить стеклотканью и укрепить досками из деревьев твердых пород.
    9. После того как будет произведена черновая сборка, следует приступать к проклейке.

    Вернуться к оглавлению

    Клеевые работы

    1. Прежде всего понадобится приготовить состав из эпоксидной смолы и аэросила. Элементы нужно смешать в пропорции 1:1, для чего рекомендуется использовать соответствующую насадку на дрель. Смесь должна быть консистенции сметаны.
    2. Углы между днищем, бортиками и транцем нужно усилить при помощи деревянных галтелей — уголков небольших размеров, которые способны обеспечить жесткость соединения.
    3. Полоски из стеклоткани нужно наклеить на все швы изнутри, хорошо промазывая стыки приготовленной смесью. В большинстве клеящих смесей содержатся летучие токсины. В связи с этим лакировочные и покрасочные работы нужно производить с использованием средств защиты дыхательных органов.
    4. После того как клеящая смесь высохнет, понадобится установить шпангоуты на выбранные места.
    5. Чтобы зафиксировать шпангоуты, следует использовать ту же клеящую смесь. Если изготавливаемая лодка имеет большие размеры, то для усиления конструкции шпангоуты рекомендуется дополнительно закрепить на дне и бортиках полосками стеклоткани внахлест.
    6. Настил укладывается на дно, закрепляются уключины, сидения и остальные элементы.
    7. Если в передней части судна нужно обустроить закрытое пространство, то понадобится установить крышку. Данный элемент закрепляется на бортиках и шпангоутах.

    Дно самодельной лодки изготавливается из цельного куска фанеры, но его надо обязательно стыковать с бортиками и кормой. Потому стыки нужно обязательно проклеивать. В этом случае можно применить различные водостойкие составы, но если подобных нет в наличии, то можно использовать густотертую краску на масляной основе. При сжатии и разбухании стыка подобная смесь не будет пропускать воду. Стык также понадобится стянуть саморезами, минимальный шаг при этом составляет 40 см. Все швы следует обязательно проконопатить полотном.

    После того как конструкция просохнет, ее нужно снять с козлов, перевернуть и прошлифовать наружное основание. Далее изготовленной смесью обрабатываются швы и проклеивается дно стеклотканью.

    Во первых, всем здравствуйте! В моих мечтах эта лодка была давно, -еще несколько лет назад я сделал макет этой лодки, да все как-то недосуг было. А тут у меня лопнула моя «Уфимка»(пора уже, она с 1985г), да так, что в борту метровая дыра образовалась в виде буквы «Г». Поверьте, при желании я смог бы и ее отремонтировать, но представьте сколько у меня сразу материала образовалось: и уключины, и великолепная днищевая и бортовая тканевая резина, весла и т.д. Осталось за малым,- приобрести листовой пластик. Я рассматривал в качестве варианта и алюминий, но после знакомства со свойствами полипропелена(он ко всему прочему легче воды), окончательно утвердился на пластике. Сразу оговорюсь, с пропеленом ничего не вышло,- около 1000шек один лист, а мне минимум два нужно. Подобрал себе пластик 3мм с основными свойствами: не трескаться при нагрузке на изгиб и держать от разрушения заклепочную линию (очень многие образцы трескались именно по линии отверстий под заклепки) по цене 200 шек за лист. Изначальными условиями у меня были следующие: складная лодка, с максимальной сложеной длиной 1.5 м, 2-х местная с грузоподъемностью не менее 180 кг, абсолютной плавучестью, т.е. не тонущая даже при полной заливке водой, кормовая, килевая с переходом киля на минимум у кормы, устойчивая при волнении, легкая при работе веслами и с небольшим собственным весом, с опцией под небольшой электромотор и с полезными приспособлениями, такими, как «комодик» для принадлежностей и коробками для прикормки под сидушками, легкими стойками под спининги и конечно же с минимальным временем на монтаж и демонтаж. Во все эти параметры я уложился. Вес лодки 18 кг. А теперь ее размеры: в рабочем состоянии длина 2.5 м, ширина 0.95 м, высота бортов 0.3м, общая высота 0.45м; в транспортном состоянии: длина 1.5м, ширина 0.3м, толщина пакета 0.08 м. Также в комплект входит 2 сидушки, кормовая вставка, трубки жесткости каркаса и весла. Теперь о том, как пришлось достигать некоторых параметров. Плавучесть — вдоль бортов наклеены полосы из материала, похожего на солдатские матрасики(они не тонут и влагостойкие), такими же полосками обклеены сидушки и корма, все трубки каркаса пластиковые с заглушками в торцах, что не позволяет воде заполнять их, в крайнем случае, если этого будет недостаточно(хотя это маловероятно) я наметил на носу и корме лодки места для крепления 2-х поплавков, наподобие тех, которые у спасателей из известного сериала). В качестве соединительного материала использовал резиновые полосы из днища, а кормовую гибкую часть из бортовой части своей «Уфимки», посаженые на клей с последующей проклепкой. Все работы проводил у себя в квартире, в отсутствии домочадцев,- благо при их приходе вся система легко пряталась за диван.


    Вес лодки я указал -18кг. Себестоимость: 400 ш — пластик, 100 ш -клей и заклепки, 100 ш — труба и соединительные муфты для каркаса жесткости, 50ш — соединительные винты с барашковыми гайками и застежки для бортового пластика. Все остальное: резина и уключины от старой лодки, фанера на сидушки и под уключины — обрезки, окантовка по верху борта — обрезки труб для капельного полива. А остальное — руки. А сколько она может стоить на продажу я не знаю, может сами рыбаки оценят? Что касается давления на нижний шов, то я основное давление (в сидячем положении)распределил на 3 шва, есть опция на соединение трубкой и боковые швы под косые опоры так же, как и килевую часть. Что касается настила, то достаточно деревянной решетки 50х60см между сидушками с двумя поперечными ребрами по очерку днища. Хочу еще на липучке от носа лодки до первой сидушки зонтовую ткань по верху натянуть на случай дождя, для сохранения сухими вещей. Я хотел вначале 3-х метровую делать, да надо было еще один лист пластика покупать с большим остатком после раскроя. Вот я и пошел по миниму.

    ЗЫ. Стоимость материалов указана в ШЕКЕЛЯХ.

    Время изготовления, так, неспехом,- с неделю. Много времени ушло на поиск подходящего пластика. Я ведь на пенсии, так вот, когда мои домочадцы уходили, я доставал все из-за спинки дивана и делал. Я уже писал, что резина, уключины и весла у меня были от лопнувшей лодки, а остальное — дело техники. Но сначала я сделал макет из тонкого пластика на 25 см. А с этой лодкой мне было легче еще и потому, что она у меня вторая лодка-самоделка. Первой была каркасная из пластиковых труб и тонкого брезента. Она была в разобранном состоянии не длиннее метра. Короче мешок с трубками и чехол. Вот хочу еще и такую сделать. Та была еще легче, а при нынешнем выборе материала — бообще должна быть блеск.
    А насчет выкройки, то там все просто. Ширина полотна 30см, короткая деталь длиной 1 метр, носовая — 1.5 метра. Отступи от носового края 1 метр и сведи двумя дугами к середине. На фото хорошо видно. Но, советую всетаки начать с маленькой модели. Там вместо резины можно использовать скотч(клейкую ленту). На моделе можно предусмотреть все возможные варианты, да и ошибки исправлять куда легче. Честно скажу, я названию пластика не предавал значения. Искал вначале полипропелен, так как он не ломкий и легче воды, но у него заоблачная(для меня) цена. Потом стал подбирать по принципу: помял, пощупал, поломал. Главное условие,- не лопаться на полном изгибе(это значит, что корпус не лопнет при ударе), не растрескиваться вдоль отверстий под заклепки. А плавучесть в затопленом состоянии я сохранил за счет дополнительных бортовых накладок от солдатского коврика. Клей обыкновенный резиновый, но главное условие для склеивания: очистка, зачистка и обезжиривание склеиваемых поверхностей, и обязательная выдежка мин. 15 мин.после нанесения клея, перед соединением. И еще считаю очень важным края резиновых полос вдоль всей длины лодки дополнительно оклеить тонкими полосками прорезиновой ткани, как у фабричных лодок.
    Насчет изменений. Уже изменил: лодка расчитана на 2-х человек, но при одном человеке центр тяжести переходит к «носу» лодки и он опускается, а корма поднимается, происходит захлестывание волной, поэтому сидушку для гребца перенес ближе к центру тяжести, который легко опрелелить по макету-модели. Насчет высоты борта я исходил из максимальной раскройки стандартного листа. но, на будущее думаю, что ширина борта в 40см, вместо 33-х будет все-таки предпочтительней, да и устойчивость увеличится за счет увеличения общей ширины лодки.

    Лодка двухместная по количеству сидушек и грузоподъемности.
    Веслами никого бить не надо, когда две в лодке, то сидушка вставляется ближе к «носу» лодки, а когда один, то на 30 см к корме. Насчет удобства, то естественно одному удобнее, но, при желании лодка выдержет и второго. Удачи!

    Складная лодка под mercury 3.3

    Самодельная складная лодка

    InstaBOAT For Sale_Setup the Boat

    Рекомендуем также

    Самодельная лодка под мотор. Как сделать лодку из фанеры своими руками

    Покупка лодки – дело достаточно затратное. Именно поэтому многие задаются вопросом о том, как сделать самостоятельно свое маленькое и надежное судно. Процесс создания лодки не такой уж сложный, как может показаться на первый взгляд. Тем не менее он достаточно кропотлив и требует большого внимания к деталям.

    Первым и самым важным этапом является определение, из чего будет сделано судно. Вариантов не так много, давайте их рассмотрим:

    • Ткань на основе резины. Конечный итог – надувная лодка.
    • Пластик.
    • Сталь.
    • Дерево.
    • Фанера.

    Каждый из вариантов имеет свои достоинства и недостатки, которые сразу бросаются в глаза. Но сейчас речь пойдет о лодке, сделанной из дерева.

    Определившись с материалом можно переходить к следующим стадиям планирования и подготовки.

    Особенности изготовления

    Особенностей действительно много, поэтому давайте их детально рассмотрим:

    1. Работа с деревом. Первая и главная особенность – умение работать с деревянными конструкциями и с деревом в частности. Нужно понимать, какие доски лучше всего выбрать, как их правильно изгибать, какие нагрузки может выдержать тот или иной материал. Перед началом работы лучше всего подготовится и почитать книги по работе с деревом. Найти их очень легко, они имеются в свободном доступе в сети Интернет.
    2. Выбор материалов для сборки. Помимо древесины необходимо сразу определиться с другими материалами, которые помогут скрепить лодку и защитить её от протекания. Они должны подходить для материала, который был выбран и хорошо с ним взаимодействовать.
    3. Место сборки. Для изготовления обязательно понадобится достаточно много места, а также времени. У профессионалов на изготовление и сборку может уйти от 4 до 10 дней, в зависимости от сложности. Новичку же понадобится в несколько раз больше времени. Именно поэтому важно выбрать сухое и удобное место.
    4. Инструменты. Для облегчения и ускорения процесса понадобится целый ряд инструментов (который рассмотрим позже). Помимо этого желательно иметь дополнительную пару рук на некоторых этапах сборки.

    Это основные особенности, которые необходимо знать, но по ходу работы, вполне вероятно, придется столкнуться и с другими.

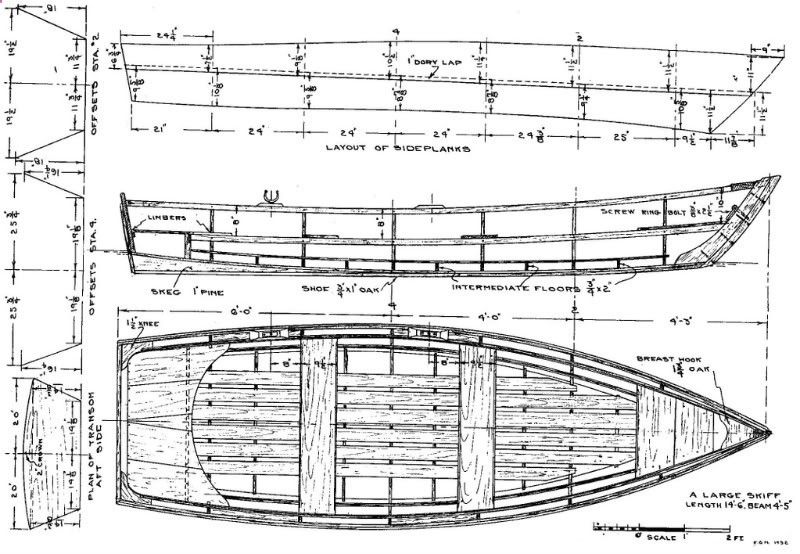

    Чертеж лодки из досок для самостоятельного изготовления

    Определяемся с размерами

    Один из важнейших этапов на стадии планирования. От размера зависит вместимость, грузоподъемность и вес. Очень важно соблюдать правильные габариты, чтобы лодка была устойчивой на воде.

    Их можно менять на свое усмотрение, но в пределах разумного:

    • Длина всей конструкции. Длина может колебаться от двух до четырех метров. Если судно рассчитано на одного, то длина должна быть 1.8 – 2.5 метров. Два человека – примерно 3 метра. Три человека – 3.5 – 4 метра. Лодка длиной 3 – 4 метра вполне может выдержать до 5-6 человек, вопрос здесь больше в комфорте.
    • Ширина. Тоже один из основных критериев. Средние показатели ширины 1 – 1.5 метров. Чем больше ширина, чем устойчивее чудно. С другой стороны, чем больше ширина, тем меньше маневренность. Необходимо найти золотую середину. Она для каждого разная в зависимости от тела человека, груза, который будет перевозиться, а также длинны всей конструкции.
    • Высота борта. Средняя и рекомендованная высота борта – 50 сантиметров. Опять же сделать её можно как выше, так и ниже, в зависимости от желания.

    Именно отталкиваясь от данных габаритов, необходимо будет делать все детали в дальнейшем. На глаз определить эти габариты сложно, поэтому лучше всего сделать чертеж для наглядности.

    Переходя к чертежам сразу нужно сказать, что необязательно иметь талант к черчению. В данный момент чертеж можно сделать, не имея подобных навыков онлайн в Интернете. Можно сделать трехмерную модель, которая будет соответствовать всем требованиям и желаниям.

    На чертеже помимо основных размеров нужно сразу определиться с размерами других, более мелких, но не менее важных деталей. Лучше всего сделать чертежи и для них отдельно, чтобы в дальнейшем не пришлось их подгонять.

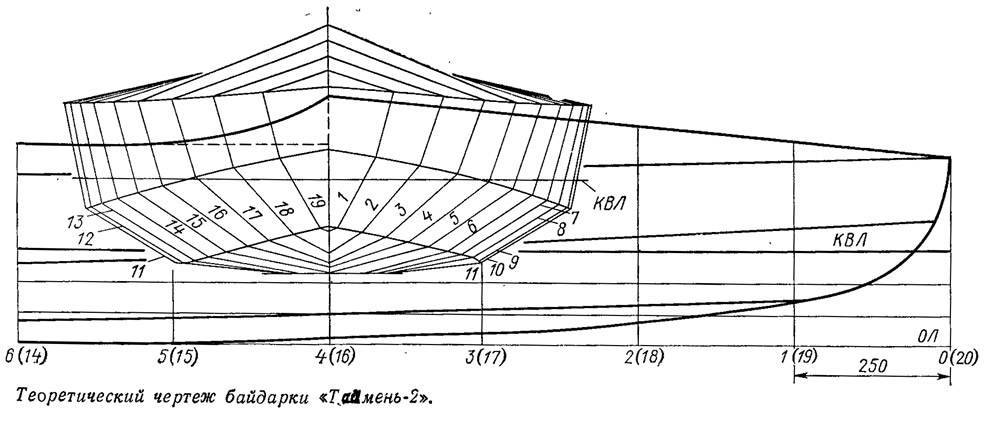

    Базовые плоскости, необходимые для построения теоретического чертежа корпуса лодки

    Необходимые материалы и инструменты

    Разобравшись со всеми теоретическими вопросами, переходим к практике. Сбор всех инструментов и материалов и подготовка их к работе финальная часть подготовки, поэтому к данному процессу необходимо отнестись с особенной внимательностью.

    Рассмотрим перечень инструментов и инструментов, которые понадобятся при сборке:


    Это основной перечень того, что пригодится при сборке. Помимо этого в процессе могут пригодиться другие инструменты. Например, ножовка, молоток, зажимы и прочее.


    Подбор досок для обшивки днища лодки-плоскодонки

    Процесс изготовления

    Переходим к самому интересному, процессу изготовления. Представим его в виде пошаговой инструкции.

    Тут нет места спешке и недочетам, поэтому делаем все предельно внимательно и четко:


    Тестирование лодки

    После создания и сбора судна переходим к его тестированию.

    Тестировать лодку можно по-разному, но лучше всего во сколько этапов:

    • Первый тест на проверку водонепроницаемости можно сделать во дворе. Для этого переворачиваем лодку и устанавливаем её на какую-то опору (стулья, скамейки, стол). Далее выливаем на неё большое количество воды. Для этого лучше всего использовать шланг и «поливать» минут 5 -10. После этого лодку можно перевернуть и проверить, попала ли внутрь вода.
    • Теперь, зная, что шхуна не пропускает воду, можно перейти к выходу на большую воду. Точнее говоря испробовать её в деле. Настоятельно рекомендуется первые полчаса не выплывать на большую глубину, ведь если что-то сделано не так и лодка начнет быстро набирать воду, достать на мели её куда легче.

    Настоятельно рекомендуется первые полчаса не выплывать на большую глубину

    Давайте рассмотрим несколько советов, которые могут пригодиться новичку в нелегком деле конструирования и сборки:

    • При сборке не стоит жалеть материалов. Например, при скреплении бортов с дном лодки стоит потратиться лишнее время, но плотно пройтись по всем стыкам клеем или смолой. В дальнейшем подобные погрешности исправить будет очень сложно.
    • Делать с запасом. Лишние части всего можно убрать, например, отпилить брусок в носу лодки. Это касается и всех остальных деталей.
    • Перед тем как использовать большие гвозди или шурупы , желательно сделать для них отверстия при помощи дрели. Это позволит предотвратить появление трещин.
    • Не стоит скупиться на материалы. Чем качественней древесина, тем дольше и лучше она прослужит в дальнейшем.

    Все фото из статьи

    Современный рынок предоставляет довольно большой выбор разнообразных туристических и рыбацких судов. Но для нашего человека самодельная лодка из фанеры намного ближе. И дело здесь даже не в экономии средств, сделанная своими руками лодка является предметом гордости, плюс весь процесс самостоятельного производства, это не столько работа, сколько интересное хобби. В данной статье мы рассмотрим основные этапы сборки таких изделий.

    Несколько слов о подготовке

    Самодельные лодки из фанеры и стеклопластика считаются, хотя и небольшими, но полноценными плавсредствами. Поэтому к процессу подготовки и сборки нужно подходить ответственно, Ведь по большому счету, ошибки здесь могут не только привести к поломке судна, но и в некоторых случаях подвергнуть опасности жизнь и здоровье владельца.

    Какие нужны материалы

    • Как видно из называния, основным материалом здесь, безусловно, является фанера . Для корпуса небольшой лодки хорошо подойдут листы не ниже чем первого или второго сорта, толщиной порядка 5–7 мм. Для киля, шпангоутов и прочих вспомогательных деталей конструкции нужно брать более толстый лист, от 12 мм и выше;

    • Не последнее значение имеет марка материала . Выбор фанеры сейчас довольно большой, но в данном случае материал будет находиться в длительном прямом контакте с пресной или даже морской водой, естественно фанеру нужно брать с повышенной влагостойкостью. В идеале лучше взять марку «ФБ», она изначально делалась для корабельных нужд. Если цена на «ФБ» вас не устроит, то можно остановиться на «ФСФ»;

    Совет: распространенная ныне марка «ФК», в некоторых источниках может значиться как водостойкая.
    Но в нашем случае она не подходит, здесь нужен материал с повышенной влагостойкостью, плюс, способный выдержать длительное воздействие агрессивной среды.

    • Чистая древесина будет использоваться для распорок, сидений и прочих элементов . Как правило, здесь берется струганная доска толщиной 25 мм. В данном случае следует отдать предпочтение мягким, пористым сортам. В профессиональном судостроении применяется лиственница, но для небольшой лодки достаточно ели или сосны;
    • Для промежуточного сшивания листов хорошо подойдет медная проволока толщиной порядка 2 мм ;
    • Для обустройства герметичных швов используется стекловолокно и полимерный клей . Вид клеящего состава сейчас подобрать не сложно, на рынке довольно большой выбор, главное чтобы состав был водостойкий.

    Выбор инструмента

    Самодельные лодки из фанеры для рыбалки не требуют чрезмерно большого набора инструмента.

    Здесь можно обойтись традиционным комплектом, который имеется в мастерской практически любого хозяина:

    • Помимо плоскогубцев, отверток и ножниц вам естественно понадобится ножовка по дереву;
    • Резать фанеру обычной ручной пилой достаточно тяжело, поэтому лучше приобрести с набором полотен. Причем следует подбирать модель с как можно большим количеством оборотов, так как на малых оборотах будет откалываться шпон по краю;

    • Для таких работ обязательно нужна шлифовальная машинка. Обычным наждаком, вручную, вы не сможете добиться хорошего качества обработки;
    • Для фиксации листов при склеивании используются струбцины, их должно быть не менее 3 – 4 штук;
    • Набор кистей нужен для нанесения клея и лакокрасочных составов.

    Строительство лодки

    В данном случае не столь важно, какой именно тип лодки вы выберите. Плоскодонки, байдарки, парусные суда или лодки с мотором, инструкция по строительству всех этих моделей примерно одинакова.

    Начинаем с чертежей

    Сейчас чертежи самодельной лодки из фанеры найти не проблема. В сети или профильной литературе этой информации достаточно. Вам нужно только определиться с размерами судна, потому как от этого зависит толщина листов. Если должного опыта в таких работах пока еще нет, лучше остановиться на простеньких, неразборных моделях.

    Бывалые мастера не рекомендуют самостоятельно разрабатывать лодку. Но если вы все же решитесь на такой трудовой подвиг, начинать нужно с тщательного просчета водоизмещения и грузоподъемности судна. Дабы после того как вы спустите на воду и попытаетесь поплыть, ваше изделие сразу не пошло на дно вместе с владельцем.

    Важно: чертежи самодельных лодок из фанеры под мотор, мало чем отличаются от чисто весельных аналогов.
    Как правило, в этих судах немного видоизменен транец (задний борт).
    Поэтому вне зависимости от того есть ли у вас на данный момент мотор, лучше сразу отдавать предпочтение именно таким лодкам.

    Итак, когда вы нашли подходящую для вас модель, прежде чем переходить к непосредственному изготовлению деталей и узлов, нужно сделать по чертежам бумажные лекала. И только после контроля всех размеров, переносить выкройку на фанеру или дерево.

    Сборка корпуса

    Максимальная длина стандартного листа составляет порядка 3 м. Поэтому, в большинстве случаев, вам понадобиться сращивать два или более небольших листа в единое полотно. Это несложный, но довольно кропотливый процесс, требующий точности и аккуратности. Такое соединение среди профессионалов именуется склеиванием на ус.

    Для этого берутся 2 листа и по краю спиливаются под углом, ширина такого скоса должна быть не менее 7 размеров толщины листа. Чем больше площадь соприкосновения, тем крепче соединение. Основную массу снимают напильником, после чего машинкой до идеального состояния. Далее скосы смазываются клеем, соединяются и прижимаются чем-нибудь тяжелым, до полного высыхания.

    Совет: собирать и клеить такие конструкции на полу крайне неудобно, поэтому желательно сразу соорудить козлы из деревянного бруска 50х50 мм.
    Учтите, что вам придется обрабатывать лодку с обеих сторон, поэтому козлы должны быть приспособлены под это.

    Теперь можно переходить к вырезанию составляющих нашей лодки-самоделки под мотор из фанеры и досок. Рез должен идеально соответствовать разметке, потому как при малейшем отклонении, борта сойдутся неплотно, и нужно будет заделывать щели.

    Симметричные детали, к примеру, борта или шпангоуты, удобнее вырезать единым массивом. Для этого листы складываются, фиксируются струбцинами и вырезаются по разметке.

    Сначала делается транец, для моделей адаптированных под мотор, транец должен быть усиленным. Как правило, его изготавливают из нескольких слоев фанеры или прочной древесины. Плюс транец дополнительно оклеивается минимум 3 слоями стеклоткани.

    Сборка начинается от транца. Он устанавливается на козлы и от задней стенки листы сшиваются между собой. По ходу сборки края листов стачиваются под нужным углом для более плотного соприкосновения.

    Листы стягиваются медной проволокой с шагом 50 – 150 мм. Отверстия под проволоку просверливаются по диаметру проволоки на расстоянии не менее 15 – 20 мм от края. После проклеивания снаружи, проволока вытаскивается.

    Проклеивание швов

    Когда корпус сшит, все стыки должны быть надежно проклеены. Для этого будет использоваться стекловолокно или стеклопластик, которые обильно смазываются клеящим составом.

    Как мы уже говорили, сейчас в магазинах достаточно специализированных смол, но большинство мастеров предпочитает пользоваться смесью эпоксидной смолы с двуокисью кремния, больше известной как аэросила. Пропорция берется 1:1. Инструкция проста, обильно смазывается стык, после чего накладывается лента стекловолокна. И так не менее 3 слоев.

    Совет: бывалые мастера предпочитают оклеивать стекловолокном полностью все поверхности фанерной лодки, причем как снаружи, так и изнутри.
    Это, безусловно, потребует дополнительных средств, но по утверждению специалистов, такая лодка будет плавать не менее 30 лет.

    Все внутренние углы желательно дополнительно усилить деревянными галтелями, это планки напоминающие плинтус в доме. Деревянные галтели, шпангоуты, лавки и все другие детали также клеятся эпоксидной смесью и стеклотканью, саморезы и тем более гвозди здесь не используются.

    Когда панцирь из стеклоткани застынет, все неровности шпаклюются, еще раз покрываются эпоксидной смесью и можно приступать к финишной шлифовке. Когда шлифовка завершена, устанавливается настил, уключины, сиденья и вкручивается ремболт.

    После чего, готовая лодка красится или покрывается лаком не менее 3 раз. Причем каждый последующий слой наносится после высыхания предыдущего.

    Вывод

    Как видите все не так сложно, самодельные лодки из фанеры и стеклопластика довольно надежные и долговечные конструкции. Подтверждением тому можно считать тысячи самоделок бороздящих реки и озера нашей великой родины.

    На видео в этой статье показан один из вариантов строительства такого судна. Если возникли вопросы, пишите в комментарии, наши специалисты на них ответят.

    Для постройки лодки использовалось:
    Два листа фанеры толщиной 4мм
    3кг эпоксидной смолы с отвердителем
    18 м сосновой рейки
    6 метров квадратных стеклоткани
    Пропитка, морилка, лак, краска и другие мелочи

    Особо сложного проекта лодки как такового не было, вся информация по выкройке деталей была найдена в интернете. Началось все с скейки двух листов фанеры стык в стык. На тот момент не было стеклоткани и два листа были склеены только на эпокидную смолу, снизу была проложена полоска из такой-же фанеры. Стык прижат тем что потяжелее, старыми аккумуляторами.

    После того как смола застыла начался раскрой листа. Клеил на обыкновенную смолу купленную а магазине из коробочек (ЭДП). С краёв фанеры расчерчены борта. Край фанеры низ борта, для того чтобы пришить к дну без зазоров отметил высоту кормы, носа, середины борта, приложил к трём точкам реечку и обвёл карандашом. По низу отметил угол атаки носа и кормы.Получившиеся детали скрепил по носу и корме пластмассовыми стяжками, вставил рейку посередине. На оставшейся фанере, используя борта как шаблон было очерчено дно лодки.

    >

    Дно так-же было пришито на стяжки, для удобства пришивания лодка поднята на табуреты.

    >

    После сшивки всех деталей стыки были промазаны эпоксидной смолой, в которую в качестве загустителя была добавлена древесная пыль после распиливания фанеры. Так-же была вкленена рейка для формирования носа лодки.

    >

    После затвердения смолы все стяжки были срезаны, и все отверстия были снова промазаны эпоксидной смолой.

    >

    Лодка обрела свой вид и уже стала довольно прочной на ощупь, но это только начало.

    >

    >

    Реечки по бокам легко гнуться, главное хорошо прижать на время схватывания смолы. Наклеены рейки с обеих сторон.

    >

    >

    Все детали подгонялись по месту и так-же всё склеивалось на эпоксидную смолу

    >

    На этом этапе сама лодка практически готова, правда как оказалось лавочки высоковато сделаны, но это поправимо.

    >

    Следующий этап это работа со стеклотканью для придания прочности всей конструкции. Для этого было куплено 6 кв. метров стеклоткани, которая была отожжена на инфракрасной горелке.

    >

    Фото этапа обклейки лодки стеклотканью не делали, по-этому сразу готовый результат. Смола на время высыхания была обтянута пленкой, что не нужно было делать, но так посоветовали.

    >

    Изнутри лодка покрыта пропиткой-морилкой под тиковое дерево. Снаружи и изнутри по два слоя алкид-уретанового лака с ультрафиолетовой защитой так-как эпоксидка очень сильно портится на солнце.

    >

    >

    Первые ходовые испытания лодки. Сидеть на высоких скамейках оказалось неудобно, поэтому сидел на подкладке 10 см на дне лодки.

    >

    Испытания показали что лодочка оказалась слишком вёрткая. Для более менее стабильной курсовой устойчивости пришлось отсаживаться чтобы загрузить корму, и решено было вклеить киль, сидеть на мной задуманной высоте на баночках не получится, подложил под зад кусок пенопласта, так и катаюсь пока. Киль сделан из реечек и обработал рубанком, покрытие эпоксидкой.

    >

    Весло так-же склеено из реечек

    >

    >

    Для перемещения к водоёмам к которым не было возможности подъехать на бусике сделал съёмную, быстросборную тележку.

    >

    >

    Каждый профессиональный рыбак или охотник просто обязан иметь в своём арсенале лодку. На данный момент рынок переполнен ассортиментом лодок различных моделей и модификаций на разный вкус и достаток.

    В этой статье будет изложено подробное описание, как создать собственную лодку своими руками.

    Самостоятельная сборка лодки из фанеры

    Многие задаются вопросом, можно ли сделать качественное плавательное средство своими силами, сэкономить на этом и получить удовольствие от процесса изготовления.

    Лодки, изготовленные в домашних условиях, имеют ряд неоспоримых преимуществ перед своими заводскими «братьями»:

    • Масса изделия. При использовании фанеры значительно уменьшается вес, в сравнении с аналогичными деревянными или металлическими моделями.
    • Использование цельных листов позволит создать идеальные формы, что обеспечит отличную устойчивость и обеспечит лёгкость спуска на воду.
    • Минимальная конечная стоимость. Потратится, придётся только на расходные материалы, такие как фанера, доски и клей, лак. Стоит отметить, что многое можно найти в гараже у запасливого хозяина.

    Люди, обладающие столярными навыками, потратят на эту работу полторы недели, при условии работы в свободное время или два полных дня.

    Размеры и чертежи

    Рассмотрим технические возможности будущей лодки подробнее.

    Относительно плоское и зауженное дно с небольшим подъёмом в носовой и кормовой части. Высота носовой части борта 540 миллиметров, что в свою очередь больше чем у многих моторных лодок подобного класса.

    Для того чтобы завышенный нос не мешал обзору, делается срез по длине носовой части на 100 миллиметров. Носовая часть сконструирована таким образом, чтобы облегчить посадку или высадку пассажиров, а так же загрузку.

    Под носом и кормой предусмотрены специальные грузовые отсеки. Конструктивное исполнение предусматривает возможность применения вёсел и маломощных моторов до 8 лошадиных сил.

    Данную модель можно смело назвать многофункциональной, так как она отлично подойдёт для охоты, рыбной ловли и просто хозяйственных нужд.

    Имеется возможность установки навеса, в случае плохих погодных условий на специальную алюминиевую конструкцию для которой предусмотрены гнёзда в бортовой части лодки.

    Наибольшая длинна в метрах 2.3. Ширина в метрах 1.34

    Высота бортов:

    • Носовая часть 54 сантиметров.
    • Задняя часть 40 сантиметра.
    • Высота кормы 45 сантиметров.
    • Масса корпуса двадцать килограммов.
    • Грузоподъёмность 180 килограммов.

    Возможность установки подвесного мотора от двух до восьми лошадиных сил.

    Предусмотрена возможность использования одной весельной пары.


    Рисунок № 1:

    • А) Вид на днище.
    • Б) Вид сверху.
    • В) Транец (заготовки)

    Рисунок №2. Наружная обшивка (заготовка листов):

    • А) Борт.
    • Б) Скула.
    • В) Днище.

    Материалы для сооружения

    Для строительства самодельной лодки понадобится некоторый опыт обращения со столярными инструментами.

    Ниже приведён список инструментов, который понадобится:

    1. Шуруповёрт
    2. Ручная фрезеровочная машинка.
    3. Ручная шлифовальная машинка.
    4. Струбцины.
    5. Лобзик электрический.

    Перечень материалов для сборки:

    1. Фанера водостойкая толщиной не менее 4 миллиметров и размерами 2.5 на 1.25 метра и полтора листа 6 миллиметров.
    2. Строганные доски толщиной от 25 миллиметров.
    3. Рейки деревянные.
    4. Гвозди латунные.
    5. Саморезы по дереву.
    6. Эпоксидная смола.
    7. Лак водостойкий.
    8. Стекловолокно.
    9. Брус 50 на 3400
    10. Брус 40 на 20 на 4000

    Сборка — подробная инструкция, поэтапная

    Как поймать больше рыбы?

    Я уже довольно давно занимаюсь активной рыбалкой и нашел много способов как улучшить клев. И вот самые эффективные:

    1. . Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
    2. Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
    3. Приманки с использованием феромонов.
    Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие мои материалы на сайте.

    Делаем каркас для бортов

    Сборку каркаса производят на верстаке, а оканчивают на земле. Укладываете на верстак киль, к одной стороне которого крепят ахтерштевень с заранее прикреплённым транцем, а к другой форштенвель.

    Килевую часть с прикреплёнными шпангоутами и штевнями соединяют гвоздями.

    Следует внимательно проверить на отсутствие перекосов и в случае если таковые есть, провести подгонку.

    Произвести подгонку можно натянув бечёвку между штевнем и транцем. После того как убедились в том что оси совпадают можно окончательно закрепить.

    Между всеми соединениями прокладывается тонкая ткань или бумага, пропитанная густой краской или смолой.

    После того как штевни были закреплены можно приступить установке шпангоутов.

    Под прямым углом на шпангоутах следует сделать вырез под киль. Для плотного и надёжного крепления шпангоута разрез под киль стоит сделать на 0.5 миллиметра уже шпангоута.

    Посадку следует проверить натянутой веревкой, которая должна совпадать с бимсами. Установив шпангоуты под углом 90 градусов по отношению к килю можно окончательно закрепить. После всех проделанных операций следует задать угол прогиба.

    Для этой цели можно использовать брус круглой или прямоугольной формы, который временно закрепляют к концам киля с внутренней стороны, а между килем и брусом вставляют брус 11 сантиметров.

    Для исключения боковых перекосов штевни и транец, а так же бимсы, скрепляются каким либо брусом.

    Обшивка каркаса

    После этого начертит в тех же размерах форматы листов фанеры, заготовленные для обшивки и на эти листы примерять шаблоны для минимального количества отходов.

    Контуры деталей натурального размера при разметке на фанере можно получить методом соединения точек найденных при откладывании заданных размеров от осей деталей с помощью длинной линейки или лекала.

    Все детали выпиливаются лобзиком с мелкими зубьями с учётом запаса в 2 – 3 миллиметра. Для последующей стыковки листов потребуется добавить 70 миллиметров.

    Перед склеиванием следует совместить оси склеиваемых деталей, с помощью нитки вбитой между досками на которые будет крепиться заготовка.

    После затвердения клея, одинаковые части борта следует сбить между собой мелкими гвоздями и подогнать между собой рубанком.

    Вдоль обеих кромок скул на расстоянии 12 миллиметров сверлятся отверстия диаметром 2 миллиметра с шагом 50 миллиметров для проволочных скреп, которыми будут соединяться впоследствии.

    Крепить обшивку следует начинать с носа лодки, скрепляя медной проволокой, сквозь отверстия сделанными вдоль днища и борта. Скручивают проволоку с внешней стороны на два три оборота с небольшой слабиной.

    Теперь клюет только у меня!

    Эту щуку поймал с помощью активатора клева. Больше никаких рыбалок без улова и поисков оправданий своему невезению! Настало время все изменить!!! Лучший активатор клева 2018 года! Сделано в Италии. ..

    Затем обшиваем транец и дно лодки

    После того, как борта собраны, устанавливаются и временно закрепляются шаблоны А и Б на позициях показанных на развёртке чертежа обшивки.

    Собрав днище по тому же принципу, которым пользовались при сборке бортов, следует установить транец лодки и закрепить его шурупами 3х18 на расстоянии 50 миллиметров с использованием клея.

    Есть такая вероятность, что борта будут выступать в корму за транец, в таком случае следует подровнять рубанком кромки.

    После того как проделаны все выше перечисленные операции следует окончательно закрутить все скрепки плоскогубцами и обжать всё с внутренней стороны.

    Стекловолокно

    Все щели и стыки полученной лодки следует проклеить стеклотканью, нарезанной в виде лент.

    Первый слой должен быть шириной не менее 25 миллиметров, а последующие два слоя не менее 80 миллиметров, однако стоит учесть, что 2 и 3 слой должны располагаться со смещением в разные стороны от 10 до 15 миллиметров.

    После того как стеклопластик окончательно затвердел, обрезайте выступающие концы проволочных скреп и проклейте стекловолокном с наружной стороны.

    Днище следует прокрепить планками для увеличения его жёсткости и повышения срока службы. Делается это таким образом:

    Приготовленные планки сверлятся под шурупы с шагом в 20 – 25 сантиметров. После этого заготовки раскладываются по местам и прикрепляют на шурупы, намечают карандашом и снимают.

    Отмеченные места обрабатывают клеем и обратно прикручивают заготовки.

    После того как клей засохнет шурупы можно выкрутить а отверстия забить специально подготовленными гвоздями вырезанными из дерева.

    Все отверстия обшивки лодки после снятия вспомогательных приспособлений нужно зашпаклевать опилками или древесной мукой смешанной с эпоксидной смолой.

    Внутренняя часть корпуса обрабатывается горячей олифой. Для покраски днища и банок судна можно использовать обычную краску на масляной основе.

    Выбор клея

    Склеивающим материалом при строительстве лодок применяют:

    • Смолы эпоксидные.
    • Смолы винилэфирные.
    • Смолы полиэфирные.

    Рассмотрим подробнее выше перечисленные смолы:

    1. Смола эпоксидная – смело можно назвать универсальной смолой, используемой при производстве плавательных средств , нашла незаменимое применение в композитных конструкциях и ремонте судов. Данные смолы по показателям обеспечивают самое высокое качество клеевого шва.
    2. Смола винилэфирная – по своей сути является гибридным соединением. Повышенную прочность обеспечивают эпоксидные молекулы. Умеренная усадка при отвердении, а высокая прочность препятствует образованию трещин при застывании. Так же стоит отметить повышенную токсичность этого вида смолы и довольно высокую стоимость, в сравнении с другими видами.
    3. Смолы полиэфирные – смело можно назвать самым дешёвым видом смолы, используется при строительстве судов с применением пластика.

      Основным достоинством, в сравнении с другими видами смол, является относительная дешевизна этого продукта. К недостаткам можно отнести только то, что применяется только для склеивания стеклопластика.

      Данные виды смол используются для строительства лодок и яхт и применяются для пропитки изделий в процессе армирования пластиком.

    Независимо от материала, впитываемость и адгезия, несомненно, являются ключевым моментом при изготовлении качественного судна.

    Давно вы имели по-настоящему КРУПНЫЙ УЛОВ?

    Когда последний раз ловили десятки ЗДОРОВЕННЫХ щук/карпов/лещей?

    Нам всегда хочется получать результат от рыбалки – поймать не три окунька, а десяток килограммовых щук – вот это будет улов! Каждый из нас мечтает о таком, но далеко не каждый умеет.

    Хорошего улова можно достичь (и мы это с вами знаем) благодаря хорошей прикормке.

    Ее можно приготовить в домашних условиях, можно купить в рыбацких магазинах. Но в магазинах дорого, а чтобы приготовить прикормку дома, нужно потратить уйму времени, да и, по праве говоря, далеко не всегда домашняя прикормка хорошо работает.

    Вам знакомо то разочарование, когда вы купили прикормку или приготовили ее дома, а поймали три-четыре окунька?

    Так может быть пора воспользоваться действительно рабочим продуктом, эффективность которого доказана как научно, так и практикой на реках и прудах России?

    Дает тот самый результат, который мы не можем достичь сами, тем более, стоит она дешево, что отличает от других средств и времени тратить на изготовление не нужно – заказал, привезли и вперед!

    Конечно, лучше один раз попробовать, чем тысячу раз услышать. Тем более сейчас – самый сезон! при заказе это отличный бонус!

    Узнайте подробнее про приманку!

    Деревянная лодка – удовольствие не из дешевых. Но если вы готовы потрудиться, сможете создать собственный речной транспорт своими руками, сэкономив приличную сумму.

    Подготовьте схему или чертеж с указанием размеров. Возможно, в поисковике вашего браузера по запросу “схема лодки из дерева” среди предложенных вариантов вы найдете подходящий, иначе вам придется либо комбинировать найденные варианты, либо рассчитывать самостоятельно, либо обращаться за помощью к специалисту. По чертежу уже наглядно определите количество необходимых материалов. Для бортов выберите качественные сосновые или еловые доски – широкие и длинные, без сучков и трещин. До строительства лодки эти доски должны год отлежаться на ровной сухой поверхности под гнетом. Непосредственно перед работой тщательно осмотрите каждую доску на наличие дефектов. Приступайте к созданию носовой части лодки:
    1. Отмерьте нужную длину доски, с носовой стороны отпилите край под углом 45°, прострогайте. С запиленных краев снимите фаску так, чтобы при прижатии зазора между этими досками не было. Покройте эти концы защитным антисептиком.
    2. Изготовьте основу “носа” лодки – треугольный брусок (его длина больше высоты лодки в полтора раза). Брусок нужно обстрогать и обработать антисептиком.
    3. Соберите “нос” лодки: два борта и брусок-основу смажьте столярным клеем, прочно скрепите гвоздями либо саморезами.
    4. Спилите все выступающие излишки сверху и снизу
    Для заднего борта подберите доску толщиной 5 см. Выпилите боковые стороны борта, а вверху и внизу оставьте запас, эти края обработаете после сборки. Подготовьте распорку – прочную доску, длина которой должна быть равна максимальной ширине лодки, а высота практически совпадать с высотой бортов, иначе борта могут лопнуть, когда вы их будете гнуть. Для выполнения гибки понадобится веревка и два помощника:
    1. Установите распорку в положенном месте, помощники, не спеша, с помощью веревки загибают боковые борта, а вы прикладываете края бортов к заготовке заднего борта и делайте на них пометки, где и сколько снять фаску, чтобы все детали соединялись без зазоров, затем снимаете фаску и еще раз примеряете. Подгоняете несколько раз, чтобы исключить зазоры.
    2. Обработайте места стыков антисептиком, скрепите борта столярным клеем, а также гвоздями или саморезами.
    3. Отпилите излишки внизу заднего борта, оформите его верх (дугой, треугольником, трапецией, прямой).
    4. Установите постоянные распорки и сидения. Прежде чем закреплять их, необходимо сделать маленьким сверлом отверстия в бортах, так вы предотвратите появление трещин.


    Приступайте к созданию дна:
    1. Для дна понадобится лист оцинковки. Установите на него лодку дном вниз, обведите маркером с запасом 1,5 см и вырежьте ножницами по металлу.
    2. Переверните лодку вверх “дном”, снимите фаски с бортов и распорок со стороны, прилегающей ко дну. Обработайте края антисептиком. Дождитесь, пока пропитка и столярный клей просохнут.
    3. На нижнюю сторону бортов нанесите непрерывно силиконовый герметик, на него в два ряда уложите специальные нити или паклю, это защитит от протекания.
    4. Уложите и выровняйте вырезанную металлическую заготовку дна и прикрепите его оцинкованными саморезами с прессшайбой или гвоздями (1,8х32), двигаясь от середины лодки к краям.
    5. В местах, где металл выступает более чем на 5 мм, лишнее обрежьте. По всему периметру постучите молотком, подгибая лист на борт. Также защитите жестью носовую часть самодельной лодки, предварительно обработав ее герметиком и уложив нить.
    Чтобы жесть не гремела и по дну было комфортно ходить, смастерите деревянный настил в виде поддона по размерам лодки. Для крепления лодки к причалу наверху носовой части установите длинный болт или шпильку, продетые сквозь звено цепи. Лодку покройте двумя слоями антисептика и покрасьте (всю, включая оцинковку).

    ЕГИПЕТСКАЯ ЛОДКА. Строим деревянную лодку (принт № 12415406). Карточки

    ЕГИПЕТСКАЯ ЛОДКА в рамке. Строим деревянную лодку. Рисунок с росписи надгробия, около 2500 г. до н.э.,

    г.

    ЕГИПЕТСКАЯ ЛОДКА.
    Строим деревянную лодку. Рисунок с росписи надгробия, около 2500 г. до н.э.,

    г.

    Мы с гордостью предлагаем этот принт из Granger, NYC / The Granger Collection в сотрудничестве с Granger Art on Demand

    Грейнджер хранит миллионы изображений, охватывающих более 25 000 лет мировой истории, от периода до каменного века до начала космической эры

    Идентификатор носителя 12415406

    2500 до н. Э. Африканский Древний Лодка Бронзовый век Строительство Сотрудничество Рисунок Египет Империя Внешний вид Производство Морской Северная Африка Транспорт Работа Рабочий

    14 «x 12» (38 x 32 см) Современная рама

    Наши современные репродукции в рамке профессионально сделаны и готовы повесить на вашу стену

    проверить

    Гарантия идеального качества пикселей

    проверить

    Сделано из высококачественных материалов

    проверить

    Изображение без кадра 24. 4 x 10,2 см (прибл.)

    проверить

    Профессиональное качество отделки

    клетка

    Размер продукта 37,6 x 32,5 см (прибл.)

    Наши водяные знаки не появляются на готовой продукции

    Рамка под дерево, на карточке, печать фотографий архивного качества 10×8. Габаритные внешние размеры 14×12 дюймов (38×32 см). Экологически чистые и озонобезопасные молдинги Polycore® шириной 40 мм x 15 мм выглядят как натуральное дерево, они прочные, легкие и их легко повесить. Биоразлагаемый и сделанный с использованием нехлорированных газов (без токсичных паров), он эффективен; производя 100 тонн пенополистирола, можно спасти 300 тонн деревьев! Отпечатки глазируются легким небьющимся акрилом с оптической прозрачностью (обеспечивающим такую ​​же общую защиту от окружающей среды, как и стекло).Спинка — прошитый ДВП с прикрепленной пилообразной подвеской. Примечание. Чтобы свести к минимуму обрезку оригинального изображения, для оптимального макета и обеспечить безопасность печати, видимый отпечаток может быть немного меньше

    Код товара dmcs_12415406_80876_736

    Фотографическая печать Печать в рамке Плакат Печать Пазл Поздравительные открытки Фото кружка Печать на холсте Художественная печать Печать в рамке Установленное фото Подушка Премиум обрамление Стеклянная рамка Сумка Коврик для мыши Акриловый блок Стеклянные коврики Стеклянная подставка

    Категории

    > Африка > Египет > Связанные изображения

    > Искусство Грейнджер по запросу > Всемирная история

    Полный диапазон художественной печати

    Наши стандартные фотоотпечатки (идеально подходят для кадрирования) отправляются в тот же или на следующий рабочий день, а большинство других товаров отправляется на несколько дней позже.

    Печать фотографий (8,50 — 60,80 долларов)
    Наши фотопринты напечатаны на прочной бумаге архивного качества для яркого воспроизведения и идеально подходят для кадрирования.

    Печать в рамке (54,72 доллара — 279,73 доллара)
    Наши современные репродукции в рамке профессионально сделаны и готовы повесить на вашу стену

    Печать плакатов (13,37–72,97 долларов США)
    Бумага для плакатов архивного качества, идеально подходит для печати больших изображений

    Пазл (34 доллара.04 — 46,21 долл. США)
    Пазлы — идеальный подарок на любой случай

    Поздравительные открытки (7,26–14,58 долларов США)
    Поздравительные открытки для дней рождения, свадеб, юбилеев, выпускных, благодарностей и многого другого

    Фотокружка (12,15 $)
    Наслаждайтесь любимым напитком из кружки, украшенной любимым изображением. Сентиментальные и практичные персонализированные фотокружки станут идеальным подарком для близких, друзей или коллег по работе

    Canvas Print (60 долларов. 80 — 255,40 долл. США)
    Профессионально сделанные, готовые к развешиванию Отпечатки на холсте — отличный способ добавить цвет, глубину и текстуру любому пространству.

    Репродукция изобразительного искусства (36,48 — 145,94 доллара)
    Наши репродукции репродукций произведений искусства соответствуют стандартам самых критичных музейных кураторов. Они имеют мягкую текстурированную естественную поверхность, что делает их еще лучше, чем оригинальные произведения искусства.

    Печать в рамке (54,72–304,05 долл. США)
    Наш оригинальный ассортимент британских принтов в рамке со скошенным краем

    Фото ($ 15.80 — 158,10 долл. США)
    Фотопринты в держателе для карт с индивидуальным вырезом, готовые к обрамлению

    Подушка (30,39 $ — 54,72 $)
    Украсьте свое пространство декоративными мягкими подушками

    Премиум обрамление (109,45 — 352,70 долларов)
    Наши превосходные фоторамки премиум-класса профессионально изготовлены и готовы повесить на вашу стену

    Стеклянная рамка (27,96 — 83,93 доллара) Крепления из закаленного стекла
    идеально подходят для настенного дисплея, а меньшие размеры также можно использовать отдельно с помощью встроенной подставки.

    Большая сумка ($ 36,43)
    Наши сумки-тоут сделаны из мягкой прочной ткани и оснащены ремнем для удобной переноски.

    Коврик для мыши (17,02 доллара США)
    Фотопечать архивного качества на прочном коврике для мыши с нескользящей подложкой. Работает со всеми компьютерными мышками.

    Acrylic Blox (36,48 — 60,80 долларов)
    Обтекаемая, современная односторонняя привлекательная настольная печать

    Стеклянные коврики (60,80 $)
    Набор из 4 ковриков под стекло.Элегантное полированное безопасное стекло и термостойкое. Также доступны подходящие подстаканники

    Glass Coaster (9,72 доллара)
    Индивидуальная стеклянная подставка под столешницу. Элегантное полированное безопасное закаленное стекло и подходящие термостойкие коврики также доступны

    Как нарисовать лодку

    Рисунки лодок могут служить основой для многих картинок. Можно нарисовать рыбака на лодке. Вы можете нарисовать небольшой парусник в море и т. Д. Для начала вы должны нарисовать точные основные контуры лодки.Лодку лучше рисовать поэтапно, как показано в моем уроке. В конструкции лодки много прямых линий, поэтому вы можете использовать линейку, чтобы упростить процесс рисования. Теперь давайте научимся , как поэтапно нарисовать лодку карандашом №2.

    Нарисовать деревянную рыбацкую лодку поможет видео. Попробуйте нарисовать лодку поэтапно.

    Шаг 1

    Рисуем лодку. Первичные зарисовки. Лодка имеет очень строгую симметрию, и все пропорции должны быть точными.Первое, что вам нужно сделать, это нарисовать основные контуры лодки. Очень важно правильно их нарисовать. Как видите, сначала нужно нарисовать две прямые линии для балок, а затем обвести вокруг них овал. Несмотря на то, что вы думаете, это не так просто, как кажется на первый взгляд. Главное — пока не сильно давить на карандаш. Возможно, вам понадобится стереть несколько карандашных штрихов и нарисовать новые линии. Очень важно передать правильные пропорции, поэтому еще раз проверьте свой рисунок, прежде чем переходить к следующему шагу.

    Шаг 2

    Борта лодки. На этом этапе вам нужно нарисовать еще один овал внутри вашей лодки. Его форма будет напоминать то, что было от первого шага до рисования лодки. Обратите внимание, линии сиденья пересекают его нижнюю часть. При рисовании досок имейте в виду, что вы видите лодку внутри с левой стороны и снаружи лодки с правой стороны. Всегда возвращайтесь к моему рисунку за советом. Также может быть полезно посмотреть фотографии или рисунки реальных лодок.Обратите внимание на множество деталей рыбацкой лодки.

    Шаг 3

    Детали лодки. На этом этапе рисовать лодку становится немного проще. Проработайте контуры верхней и нижней линий, включая нос и спинку лодки. В конце концов, вы должны стереть лишние линии с вашего черновика. Деревянная лодка построена из множества гнутых в продольном направлении досок, которые прикреплены к ее бокам как ребра. Добавьте и эти доски для более реалистичного эффекта. Вы почти закончили рисовать.Все, что вам нужно сделать, это провести по предварительным линиям, сильно нажимая на карандаш, и добавить более выразительные линии лодке.

    Шаг 4

    Чертеж лодки почти завершен. Итак, вы нарисовали все линии мэйнфрейма и основные части лодки. Поскольку лодки плавают на воде, конечно, будет лучше рисовать лодку на реке или море. Ваш рисунок лодки практически готов. Следующий шаг не обязателен. Если вы предпочитаете сделать свой рисунок более детальным, давайте продолжим урок, как нарисовать лодку.Что ж, тогда вы должны нарисовать поперечный «каркас» лодки.

    Шаг 5

    Лодка построена из длинных деревянных досок. Лодка построена из длинных деревянных досок. Рыбаки заделывают щели между этими досками, чтобы предотвратить утечку. Эти стыки следует прорисовать между досками. Поскольку вы нарисовали детали внутри лодки, теперь нарисуйте детали на внешней части лодки. Это просто, достаточно провести несколько горизонтальных параллельных линий вдоль борта лодки. Очень важно передать правильные пропорции, поэтому еще раз проверьте свой рисунок, прежде чем переходить к последнему шагу.Например, сиденье внутри лодки должно быть такой же толщины, как и доски.

    Шаг 6

    Завершающий этап рисования лодки. Теперь ваш рисунок готов. Лодку можно покрасить практически в любой понравившийся цвет. Вот почему вы можете использовать цветные карандаши, если вы решили не растушевывать свой рисунок карандашом №2. Нарисуйте реку или море вокруг лодки. Вы можете нарисовать внутри лодки рыбака или гребца. Рисование гребцов — отдельное и довольно сложное занятие. Подробнее читайте в других уроках на моем сайте.

    Солнечный день Стоя на пляже рядом с моей деревянной лодкой Рисунок Жаклин Фолькель

    Обычно я абстрактная художница маслом. Поскольку я был безработным, я знал, что для меня важно найти конструктивный способ облегчить свое беспокойство. Я старался не усложнять. Вместо того, чтобы выражать себя масляными красками, моим обычным средством творчества, я каждую ночь сидел на диване и рисовал. Используя фломастеры, мелки, гуашь и акрил, я работала по бумаге. Это пробуждение у меня было в марте. Иногда по ночам я рисовал 5 картинок.В другие ночи мне было трудно закончить одну. Спустя 5 месяцев я создал около 500 ярких, смелых, красочных рисунков. Работа с этими материалами вместо масляных красок и холста была сложной задачей. Например, понимание того, как маркеры и мелки работают вместе при использовании бумаги, было личным достижением. Я был уверен, что не могу работать с другими материалами, кроме масляной краски. Кроме того, в новинку было использование поверхностей меньшего размера, а не холста. Я нашел этот процесс стимулирующим, потому что я художник, я люблю решать проблемы.Когда я рисовал, я был абстрактным экспрессионистом-фигуратором. Вначале мне сказали, что мои картины сродни Джоан Митчелл. Я рисовал с живой модели, добавляя стороннюю информацию, такую ​​как хлопок и фотографии из отпуска. В моей новой работе я использовал много изображений животных. Я начал с раскраски из-за их популярности. Кроме того, их простой язык помог мне почувствовать себя комфортно. Среди других источников вдохновения были следующие: Дега и его способность создавать движения с помощью краски; эксперименты с фигурами и движением привели меня к созданию моей собственной балетной серии.Изображение коров основано на прогулке по местному заповеднику. Фотография из NY Times, где комната 1970 года была покрыта граффити. С моими красочными, смелыми и яркими изображениями животных я решил создать магазин Etsy для детей. https://www.etsy.com/shop/KIDSARTEXTRAVAGANZA https://www.pinterest.com/kerivolkell/ https://www.instagram.com/jkvolkell/?hl=en МАРКЕРЫ материалов и материалов — COPIC, TOMBOW, SPECTRA, CRAYOLA, SHARPIES, PRO ART. БУМАГА — STRATHMORE SMOOTH BRISTOL, CANSON MANGA CARTOON, CANSON MARKEKR, BORDEN AND RILEY, COPIC MARKER PAPER. Мои работы уникальны, красочны, доступны по цене и неповторимы. По любым вопросам, пожалуйста, обращайтесь к Джеки Волкеллу [email protected]

    Розыгрыш лотерейных билетов на деревянную лодку

    билетов в продаже на ежегодную лотерею деревянных лодок в музее. В 2021 году мы разыграем в розыгрыше 17-футовую лодку Rangeley Lake, созданную вручную инструкторами и учениками Класса деревянного судостроения Музея 2020/2021. Эта единственная в своем роде великолепная деревянная лодка поставляется с прицепом, щедро подаренным компанией American Marine and Motor Sports.

    Приобретайте билеты, и вы помогаете Музею поддерживать и передавать это морское ремесло и навыки будущим поколениям. Билеты на шанс выиграть лодку продаются по 20 долларов каждый или 3 по 50 долларов. На эту лодку будет продано всего 1500 билетов! Купите свой в Морском музее округа Дор в Стерджен-Бей.

    17-футовая лодка Rangeley Lake Boat регулярно выставляется в вестибюле на первом этаже Морского музея в Стерджен-Бей. Лодка должна появиться на различных мероприятиях фестивального сезона 2021 года, в том числе на праздновании 4 июля -го года года в Бейлис-Харборе, распродажах Sturgeon Bay Sidewalk, осеннем фестивале в Sister Bay и многом другом! Выигрышные билеты будут разыграны в субботу, 16 октября, в 16:00 на фестивале Sister Bay’s Fall Festival.(Победители не обязательно должны присутствовать для победы.)

    На постройку лодки Rangeley Lake ушло около 1500 часов. Корпус размером 16 футов 6 дюймов выполнен из полос западного красного кедра. Остальная часть лодки сделана из различных пород дерева, включая ламинированное красное дерево, белый ясень, белый дуб, вишню и западный красный кедр. Лодка весит около 100 фунтов и имеет грузоподъемность 550 фунтов. Весла и уключины ручной работы прилагаются.

    Всю зиму из углового магазина на первом этаже музея доносятся опилки и звуки пилы. Это небольшая комната с несколькими окнами и двойными дверями, на которой висела деревянная табличка: «Jim’s Boat Building Shop, Est. 1997 ». Наши руководители классов-добровольцев — Джерри Макнамара, Дэвид Морган и Боб Шоттмюллер — проводят своих учеников через процесс сборки деревянной лодки вручную. Каждый год инструкторы выбирают другой стиль лодки. Это 24-й корпус, созданный классом деревянного судостроения и пожертвовавший вырученные средства в пользу музея.

    Класс приглашает к записи студентов любого уровня подготовки — от новичков до мастеров — и включает в себя примерно 25 учебных дней с октября по май.У начинающих строителей лодок есть возможность получить из первых рук навыки старинного ремесла по созданию деревянных лодок. Регистрация на следующий семинар по судостроению откроется в сентябре 2021 года. За дополнительной информацией обращайтесь в Морской музей.

    полноразмерных рамок для чертежей — часто задаваемые вопросы о проектах лодок

    чистый

    Сделайте то же самое для подбородка

    CSI CM

    СМ СМ

    Строительная база за тран сом

    Конструктивная база для транса

    Балка различных лодок может быть изменена в зависимости от размеров рамы, указанных на страницах с 6 по 10. Максимальное увеличение балки составляет 20%, что означает увеличение длины фасонной балки с 1,85 м до 2,20 м.

    В качестве примера, как это делается, взяты кадры от миделя и вперед.

    Начните с самого широкого кадра и умножьте половину луча на выбранный коэффициент увеличения, в данном случае = 1,2. Проведите линию, параллельную основной, и отметьте новую балку.

    Из этой новой точки поворота проведите линию, параллельную старой боковой раме, и перенесите длину боковой рамы = B и отметьте новую точку поворота.Нарисуйте новую нижнюю рамку. Проведите линию под прямым углом к ​​боковой раме через старую точку поворота. Измерьте расстояние C от новой точки поворота до этой линии.

    На следующем кадре проведите линию через точку перегиба под прямым углом к ​​боковой рамке. Проведите параллельную линию на расстоянии = C.

    Умножьте половину луча этой рамы на коэффициент = 1,2 и отметьте новую точку изгиба на параллельной линии, проведенной ранее,

    Перенесите длину старой боковой рамы = E на новую боковую раму таким же образом, как это было сделано для средней рамы. Из новой точки подбородка нарисуйте новую нижнюю раму.

    ТИП A

    Древесина среднего веса, от 650 кг / м3 до 750 кг / м3, высушенная на воздухе. Эта более тяжелая древесина имеет два важных преимущества по сравнению с более легкой древесиной;

    1. Он будет хорошо удерживать такие крепления, как гвозди и шпильки, а в деревянной лодке прочность в основном зависит от креплений,
    2. Более тяжелая древесина обычно более устойчива к гниению, чем более легкая древесина, и это важно для частей лодки, которые трудно заменить, таких как рама, киль и форштевень.

    Благодаря опыту судостроители смогли определить, какая местная древесина подходит для этих изделий, и что безопаснее всего следовать их советам. Наиболее известными видами древесины типа А являются дуб, ироко, капур, афромозия, опепе, гурджун и тик, но есть много других пород, которые могут быть известны в местных условиях как подходящие.

    ТИП B

    Древесина относительно легкого веса от 500 кг / м до 600 кг / м3, высушенная на воздухе. Древесина в основном используется для обшивки и настила, и наиболее важным качеством является низкая подвижность при эксплуатации, то есть она не набухает и не сжимается при изменении влажности.Известные виды древесины, подходящие для этого, — красное дерево, пихта Дугласа и европейское красное дерево, но есть много других пород.

    КОЛИЧЕСТВО ДРЕВЕСИНЫ ДЛЯ ЛОДКИ

    Ниже приводится список пиломатериалов, необходимых для изготовления различных дощатых башмаков. Древесина для строительного приспособления приведена на странице 25.

    Количество включает коэффициент потерь 25%. Коэффициент потерь может быть ниже или выше в зависимости от качества и длины имеющейся древесины. Брус большей длины снижает потери.Однако преимуществом перекрестно обшитого дна является использование бревен небольшой длины.

    ТИП ДРЕВЕСИНЫ

    РАЗМЕР НА ПИЛЬНИКЕ

    ОБЩАЯ ДЛИНА ДРЕВЕСИНЫ В МЕТРАХ

    ММ

    ДЮЙМ

    ЛОДКА 5,2 М

    ЛОДКА 6,3 М

    7,4 М ЛОДКА

    ЛОДКА 8,5 М

    А

    25×150

    1 х 6

    7

    9

    10

    12

    38 x 150

    1 V2 x6

    32

    39

    45

    52

    38 x 200

    1 y2 x 8

    15

    18

    21

    25

    50 х 150

    2×6

    18

    22

    20

    22

    75 х 150

    3×6

    4. 0

    4,0

    6,5

    7,6

    100×250

    4х10

    1,4

    1,4

    1,4

    1,4

    А м3

    0,54

    0,65

    0,76

    0.86

    Б

    20 х 150

    3/4 x 6

    63

    76

    90

    103

    25×150

    1 х 6

    58

    70

    82

    94

    25 х 200

    1 х 8

    34

    41

    48

    55

    млрд м3

    0. 58

    0,70

    0,82

    0,95

    Общий объем A + B м 3

    1,12

    1,35

    1,59

    1.81

    Правильная укладка древесины важна.

    ВОЗДУШНАЯ СУШКА ДРЕВЕСИНЫ

    После распиловки древесину необходимо хранить под крышей, защищенной от солнца и дождя.Время высыхания зависит от сезона. В сухой сезон доска толщиной 25 мм высохнет за 3 месяца, а в сезон дождей — за 9 месяцев.

    Правильная укладка древесины важна.

    20×35

    ЛОДКА ДОСНАЯ 5,2 М — ДЕРЕВО 19

    ДЛЯ ДРУГИХ ЛОДОК УМНОЖИТЕ ДЛИНУ С ФАКТОРОМ F: ЛОДКА 6,3 М. F = 1,2, 7,4 М ЛОДКА: F = 1,4. ЛОДКА 8,5 м: F = 1,6. ПРИМЕЧАНИЕ: киль для 7.4 м, а лодка 8,5 м — 68 x 68, распиленная из 75 x 150

    ТИП

    ДЕРЕВО

    РАЗМЕР НА ПИЛЬНИКЕ, мм

    ОБЩАЯ ДЛИНА м

    ПИЛЕНИЕ НА МЕНЬШИЕ СЕЧЕНИЯ мм

    ОБЩАЯ ДЛИНА м

    ПЛОСКИЙ РАЗМЕР мм

    НОМЕР ТОВАРА

    А

    25 х 150

    25 1 1 1

    6

    20×68

    ©

    4

    50 50 50 25 1 1 1 1

    12

    20×44

    ©

    38 x 150

    8

    38

    150

    8

    32 х 143

    ©

    14

    38

    75 75

    28

    32×68

    ©

    10

    38

    50 50 50

    30

    32×44

    ©

    38 x 200

    14

    200

    14

    32 х 193

    ©

    38

    1

    100 100

    2

    32×93

    ©

    38

    50 х 150

    7

    50

    150

    7

    44 х 143

    ©

    5

    50

    75 75

    10

    44×68

    ©

    6

    50 50 50

    12

    44×44

    ©

    50

    75 х 150

    2. 5

    75

    150

    2,5

    68 х 143

    ©

    1,3

    75

    75

    75

    2,6

    68×68

    ©

    100×250

    1.4

    100×250

    1,4

    93 х 240

    ©

    Б

    20 х 150

    57

    20 я 1

    57

    15x 143

    ©

    2

    75 75 20 1 1 1

    4

    15×68

    ©

    201 1 1 1

    12

    15×44

    ©

    25 х 150

    58

    25 1 1

    58

    20×143

    ©

    25 х 200

    29

    25 1 1

    29

    20 х 193

    ©

    5

    100100 ОС 1 1 1

    10

    20×93

    ©

    Продолжить чтение здесь: Крепления для обшитых досок лодок

    Была ли эта статья полезной?

    R-Boat Pirate, Центр деревянных лодок, Сиэтл, округ Кинг, Вашингтон

    Библиотека Конгресса не владеет правами на материалы в своих коллекциях. Следовательно, он не лицензирует и не взимает плату за разрешение на использование таких материалов и не может предоставить или отказать в разрешении на публикацию или иное распространение материала.

    В конечном итоге, исследователь обязан оценить авторские права или другие ограничения на использование и получить разрешение от третьих лиц, когда это необходимо, перед публикацией или иным распространением материалов, найденных в фондах Библиотеки.

    Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к исходным материалам см .: Историческое исследование американских зданий / Исторические американские инженерные записи / Коллекция исторических американских ландшафтных исследований (HABS / HAER / HALS) — Права и информация об ограничениях

    • Консультации по правам человека : Нет известных ограничений на изображения, сделанные U. S. Правительство; изображения, скопированные из других источников, могут быть ограничены. https://www.loc.gov/rr/print/res/114_habs.html
    • Номер репродукции : —
    • Телефонный номер : HAER WA-187
    • Консультации по доступу : —

    Получение копий

    Если изображение отображается, вы можете скачать его самостоятельно.(Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса США из-за соображений прав человека, но у вас есть доступ к изображениям большего размера на сайт.)

    Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

    1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность. Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG …, то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства целей публикации.
    2. Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.

      Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвета или оттенка (при условии, что они есть на оригинале), вы, как правило, можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись («Об этом товаре») с вашим запросом.

    3. Если в поле «Номер репродукции» выше отсутствует информация: Как правило, вы можете приобрести качественную копию через Службу тиражирования. Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

    Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

    Доступ к оригиналам

    Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

    1. Товар оцифрован? (Миниатюрное (маленькое) изображение будет видно слева.)

      • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались. ограничения.
        В качестве меры по сохранности мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений.)
      • Нет, товар не оцифрован. Перейдите к # 2.
    2. Указывают ли вышеприведенные поля Консультативного совета по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?

      • Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
      • Нет, другого суррогата не существует. Перейдите к # 3.
    3. Если вы не видите уменьшенное изображение или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию ​​о звонках, так и когда товар может быть подан.

    Чтобы связаться с сотрудниками справочной службы в Зале эстампов и фотографий, воспользуйтесь нашей Спросите у библиотекаря или позвоните в читальный зал с 8:30 до 5:00 по телефону 202-707-6394 и нажмите 3.

    Как красить деревянную лодку

    Одна из величайших загадок сегодняшнего современного судостроения — это количество высокотехнологичных мелочей, которые, как ожидается, придется преодолеть среднему домашнему судостроителю, когда придет время покрасить лодку после ужасающего количества шлифовки и обтекания. и тяжелая работа (в основном) закончилась, и плоды вашего труда теперь требуют сияющего глубокого блеска, который теперь обещает принести картина.Эта часть, по крайней мере, на мой взгляд, одна из лучших частей судостроения, отделка! (Ну хоть начало финиша!)

    Раньше покраска лодки была довольно простой задачей. Все, что нужно, — это прекрасный сухой день, одна из папиных кистей, немного скотча, рулон малярной ленты, немного розовой грунтовки, оставшейся от отделки, и полгаллона блестящей синей эмалевой краски из местного хозяйственного магазина … они были в дни!

    Не сегодня так, друзья мои! Ничего не подозревающий строитель лодок, который отправляется в местную торговую лавку или супермаркет, лучше всего будет подготовлен к самому худшему — он (или она) столкнется не только с огромным финансовым натиском на свой кошелек, но и с ошеломляющим множеством высокотехнологичных гениев, ничего себе, булдердаш, которые (как правило) неосведомленный продавец продолжит движение в своем общем направлении в слабой надежде, что вы сдадитесь под стрессом и купите несколько литров новейшего полиуретанового слайтер-аминомолекулярного вещества, которое только что пришло. Например, вы столкнетесь с такими торговыми названиями, как «Interlux Interthane Coating». Я имею в виду, давай, это похоже на новую игру про космических захватчиков! Это кровавая краска! Есть много других, но я уверен, что вы уловили суть того, что я говорю.

    Еще один пример того, что меня сводит с ума, — это то, что вы можете рассчитывать купить несколько литров изоцианатной двухкомпонентной морской полиуретановой краски только для того, чтобы вам весело сказали, что распылять ее незаконно, если у вас нет надлежащего лицензированного помещения для этого. Итак, дрон-дрон !! Я полагаю, им придется придумывать новые имена, чтобы соответствовать политике новой компании по производству красок, согласно которой за некоторые из этих новых необычных красок взимается плата до 150 долларов за литр! Что, черт возьми, они обнаружили такого дорогостоящего для вставки в эти штуки? У меня создалось впечатление, что краска состояла из нескольких литров льняного масла, скипидара, некоторых осушающих агентов и нескольких унций пигментов для цвета… неужели я действительно так оторван?

    НАЗАД К ОСНОВАМ

    Итак, зачем мы красим деревянные лодки? Или любую другую лодку в этом отношении? Первая часть этого вопроса проста. Лодки выглядят намного умнее и лучше, если они немного сияют и поблескивают … в конце концов, это всего лишь человеческая природа. Вторая часть этого вопроса: мы хотим защитить его. Хорошо, с чего? Ведь дерево гниет, если его не красить, правда? — неправильный! Древесина, предоставленная самой себе, не гниет. Дерево гниет только под воздействием окружающей среды. Существует множество примеров того, как простая необработанная древесина может служить веками, если находится в правильных условиях. В основном древесину начинают гнить лишь несколько элементов.Биологическое нападение со стороны спор, грибов, температуры, высокой влажности или полного поглощения, физическое нападение со стороны морских бурильщиков и ракообразных, которые допускают проникновение ко всем другим вышеупомянутым элементам.

    Не давайте забывать, что загрязненные воды могут разложить древесину до такой степени, что она начнет гнить…. Мы добавим химическое воздействие в этот список. Итак, принимая во внимание все эти очень веские причины, мы защищаем нашу лодку, окрашивая ее, чтобы полностью защитить от этих нападений.

    ПОДГОТОВКА ДРЕВЕСИНЫ

    Фактическая подготовка древесины может удовлетворить целый ряд различных требований.Если ваша лодка новой сборки, вам не придется проходить многие подготовительные этапы, которые, возможно, придется пройти более старой лодке. В некоторых формах судостроения, где лодка была построена другим методом, например, обшивкой полосами или холодным формованием, мы красим лодку так, как если бы это была лодка из стекловолокна, из-за того, что либо слои стекловолокна покрывают древесину, либо древесина была покрыта эпоксидной смолой, которая не позволяет обычным краскам прилипать к ней должным образом. Однако, если мы хотим защитить голую древесину, мы используем другой прием.Древесина в ее голом естественном состоянии имеет миллионы тонких полых трубок, которые проходят через нее, сделанную из целлюлозы в ее естественной форме. Эти трубки необходимо герметизировать, чтобы в них не попала вода. Поэтому мы в первую очередь герметизируем и покрываем древесину.

    Первое, что мы делаем, это очищаем и удаляем любую отслаивающуюся, отслаивающуюся или поврежденную краску, а также любую грязь, которая остается на корпусе — звучит легко, если вы скажете это быстро, но это нужно сделать! При необходимости (а в большинстве случаев это необходимо) обезжирить корпус с помощью специального обезжиривателя для краски, предварительно удалив всю пыль, желательно с помощью пылесоса.Не забывайте, что совершенно не обязательно возвращать весь корпус обратно на деревянную поверхность, просто высушить, очистить, обезжиренные и обезжиренные.

    .

    Ответить

    Ваш адрес email не будет опубликован.
