Краткие обозначения: | ||||
σв | — временное сопротивление разрыву (предел прочности при растяжении), МПа | ε | — относительная осадка при появлении первой трещины, % | |
σ0,05 | — предел упругости, МПа | Jк | — предел прочности при кручении, максимальное касательное напряжение, МПа | |
σ0,2 | — предел текучести условный, МПа | σизг | — предел прочности при изгибе, МПа | |
δ5,δ4,δ10 | — относительное удлинение после разрыва, % | σ-1 | — предел выносливости при испытании на изгиб с симметричным циклом нагружения, МПа | |
σсж0,05 иσсж | — предел текучести при сжатии, МПа | J-1 | — предел выносливости при испытание на кручение с симметричным циклом нагружения, МПа | |
ν | — относительный сдвиг, % | n | — количество циклов нагружения | |
sв | — предел кратковременной прочности, МПа | — удельное электросопротивление, Ом·м | ||
ψ | — относительное сужение, % | E | — модуль упругости нормальный, ГПа | |
KCU и KCV | — ударная вязкость, определенная на образце с концентраторами соответственно вида U и V, Дж/см2 | T | — температура, при которой получены свойства, Град | |
sT | — предел пропорциональности (предел текучести для остаточной деформации), МПа | l и λ | — коэффициент теплопроводности (теплоемкость материала), Вт/(м·°С) | |
HB | — твердость по Бринеллю | C | — удельная теплоемкость материала (диапазон 20o — T ), [Дж/(кг·град)] | |
HV | — твердость по Виккерсу | pn иr | — плотность кг/м3 | |
HRCэ | — твердость по Роквеллу, шкала С | а | — коэффициент температурного (линейного) расширения (диапазон 20o — T ), 1/°С | |
HRB | — твердость по Роквеллу, шкала В | σtТ | — предел длительной прочности, МПа | |
HSD | — твердость по Шору | G | — модуль упругости при сдвиге кручением, ГПа |
На главную | База 1 | База 2 | База 3 |
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа |
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл. ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД |
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом |
Упорядочить по номеру документаУпорядочить по дате введения |

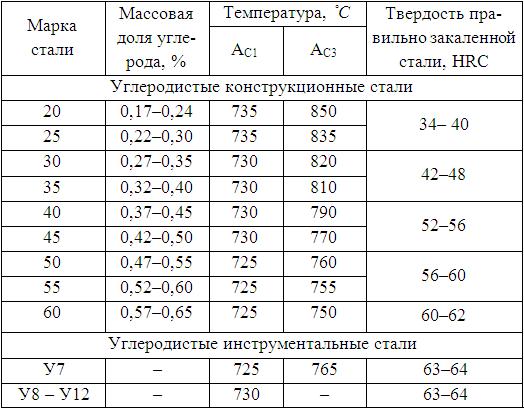

№ п/п | Твёрдость (HRCэ) | Температ. закалки, град.С | Температ. отпуска, град.С | Температ. зак. ТВЧ, град.С | Температ. цемент., град.С | Температ. отжига, град.С | Закал. среда | Прим. | |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | |
1 | Сталь 20 | 57…63 | 790…820 | 160…200 |
| 920…950 |
| Вода |
|
2 | Сталь 35 | 30…34 | 830…840 | 490…510 |
|
|
| Вода |
|
33…35 | 450…500 |
|
|
|
| ||||
42…48 | 180…200 | 860…880 |
|
|
| ||||
3 | Сталь 45 | 20…25 | 820…840 | 550…600 |
|
|
| Вода |
|
20…28 | 550…580 |
|
|
|
| ||||
24…28 | 500…550 |
|
|
|
| ||||
30…34 | 490…520 |
|
|
|
| ||||
42…51 | 180…220 |
|
|
| Сеч. до 40 мм | ||||
49…57 | 200…220 | 840…880 |
|
|
| ||||
<= 22 |
|
|
|
| 780…820 |
| С печью | ||
4 | Сталь 65Г | 28…33 | 790…810 | 550…580 |
|
|
| Масло | Сеч. до 60 мм |
43…49 | 340…380 |
|
|
| Сеч. до 10 мм (пружины) | ||||
55…61 | 160…220 |
|
|
| Сеч. до 30 мм | ||||
5 | Сталь 20Х | 57…63 | 800…820 | 160…200 |
| 900…950 |
| Масло |
|
59…63 |
| 180…220 | 850…870 | 900…950 |
| Водный раствор | 0,2…0,7% поли-акриланида | ||
«— |
|
|
|
| 840…860 |
|
| ||
6 | Сталь 40Х | 24…28 | 840…860 | 500…550 |
|
|
| Масло |
|
30…34 | 490…520 |
|
|
|
| ||||
47…51 | 180…200 |
|
|
| Сеч. до 30 мм | ||||
47…57 |
| 860…900 |
|
| Водный раствор | 0,2…0,7% поли-акриланида | |||
48…54 |
|
|
|
|
| Азотирование | |||
<= 22 |
|
|
|
| 840…860 |
|
| ||
7 | Сталь 50Х | 25…32 | 830…850 | 550…620 |
|
|
| Масло | Сеч. до 100 мм |
49…55 | 180…200 |
|
|
| Сеч. до 45 мм | ||||
53…59 | 180…200 | 880…900 |
|
| Водный раствор | 0,2…0,7% поли-акриланида | |||
< 20 |
|
|
|
| 860…880 |
|
| ||
8 | Сталь 12ХН3А | 57…63 | 780…800 | 180…200 |
| 900…920 |
| Масло |
|
50…63 |
| 180…200 | 850…870 |
| Водный раствор | 0,2…0,7% поли-акриланида | |||
<= 22 |
|
|
|
| 840…870 |
| С печью до 550…650 | ||
9 | Сталь 38Х2МЮА | 23…29 | 930…950 | 650…670 |
|
|
| Масло | Сеч. до 100 мм |
<= 22 |
| 650…670 |
|
|
|
| Нормализация 930…970 | ||
HV > 670 |
|
|
|
|
|
| Азотирование | ||
10 | Сталь 7ХГ2ВМ | <= 25 |
|
|
|
| 770…790 |
| С печью до 550 |
28…30 | 860…875 | 560…580 |
|
|
| Воздух | Сеч. до 200 мм | ||
58…61 | 210…230 |
|
|
| Сеч. до 120 мм | ||||
11 | Сталь 60С2А | <= 22 |
|
|
|
| 840…860 |
| С печью |
44…51 | 850…870 | 420…480 |
|
|
| Масло | Сеч. до 20 мм | ||
12 | Сталь 35ХГС | <= 22 |
|
|
|
| 880…900 |
| С печью до 500…650 |
50…53 | 870…890 | 180…200 |
|
|
| Масло |
| ||
13 | Сталь 50ХФА | 25…33 | 850…880 | 580…600 |
|
|
| Масло |
|
51…56 | 850…870 | 180…200 |
|
|
| Сеч. до 30 мм | |||
53…59 |
| 180…220 | 880…940 |
|
| Водный раствор | 0,2…0,7% поли-акриланида | ||
14 | Сталь ШХ15 | <= 18 |
|
|
|
| 790…810 |
| С печью до 600 |
59…63 | 840…850 | 160…180 |
|
|
| Масло | Сеч. до 20 мм | ||
51…57 | 300…400 |
|
|
| |||||
42…51 | 400…500 |
|
|
| |||||
15 | Сталь У7, У7А | НВ <= 187 |
|
|
|
| 740…760 |
| С печью до 600 |
44…51 | 800…830 | 300…400 |
|
|
| Вода до 250, масло | Сеч. до 18 мм | ||
55…61 | 200…300 |
|
|
| |||||
61…64 | 160…200 |
|
|
| |||||
61…64 | 160…200 |
|
|
| Масло | Сеч. до 5 мм | |||
16 | Сталь У8, У8А | НВ <= 187 |
|
|
|
| 740…760 |
| С печью до 600 |
37…46 | 790…820 | 400…500 |
|
|
| Вода до 250, масло | Сеч. до 60 мм | ||
61…65 | 160…200 |
|
|
| |||||
61…65 | 160…200 |
|
|
| Масло | Сеч. до 8 мм | |||
61…65 |
| 160…180 | 880…900 |
|
| Водный раствор | 0,2…0,7% поли-акриланида | ||
17 | Сталь У10, У10А | НВ <= 197 |
|
|
|
| 750…770 |
|
|
40…48 | 770…800 | 400…500 |
|
|
| Вода до 250, масло | Сеч. до 60 мм | ||
50…63 | 160…200 |
|
|
| |||||
61…65 | 160…200 |
|
|
| Масло | Сеч. до 8 мм | |||
59…65 |
| 160…180 | 880…900 |
|
| Водный раствор | 0,2…0,7% поли-акриланида | ||
18 | Сталь 9ХС | <= 24 |
|
|
|
| 790…810 |
| С печью до 600 |
45…55 | 860…880 | 450…500 |
|
|
| Масло | Сеч. до 30 мм | ||
40…48 | 500…600 |
|
|
| |||||
59…63 | 180…240 |
|
|
| Сеч. до 40 мм | ||||
19 | Сталь ХВГ | <= 25 |
|
|
|
| 780…800 |
| С печью до 650 |
59…63 | 820…850 | 180…220 |
|
|
| Масло | Сеч. до 60 мм | ||
36…47 | 500…600 |
|
|
| |||||
55…57 | 280…340 |
|
|
| Сеч. до 70 мм | ||||
20 | Сталь Х12М | 61…63 | 1000…1030 | 190…210 |
|
|
| Масло | Сеч. до 140 мм |
57…58 | 320…350 |
|
|
| |||||
21 | Сталь Р6М5 | 18…23 |
|
|
|
| 800…830 |
| С печью до 600 |
64…66 | 1210…1230 | 560…570 3-х кратн. |
|
|
| Масло, воздух | В масле до 300…450 град., воздух до 20 | ||
26…29 | 780…800 |
|
|
|
| Выдержка 2…3 часа, воздух | |||
22 | Сталь Р18 | 18…26 |
|
|
|
| 860…880 |
| С печью до 600 |
62…65 | 1260…1280 | 560…570 3-х кратн. |
|
|
| Масло, воздух | В масле до 150…200 град., воздух до 20 | ||
23 | Пружин. сталь Кл. II |
|
| 250…320 |
|
|
|
| После холодной навивки пружин 30-ть минут |
24 | Сталь 5ХНМ, 5ХНВ | >= 57 | 840…860 | 460…520 |
|
|
| Масло | Сеч. до 100 мм |
42…46 |
|
|
| Сеч. 100..200 мм | |||||
39…43 |
|
|
| Сеч. 200..300 мм | |||||
37…42 |
|
|
| Сеч. 300..500 мм | |||||
НV >= 450 |
|
|
| Азотирование. Сеч. св. 70 мм | |||||
25 | Сталь 30ХГСА | 19…27 | 890…910 | 660…680 |
|
|
| Масло |
|
27…34 | 580…600 |
|
|
|
| ||||
34…39 | 500…540 |
|
|
|
| ||||
«— |
|
|
|
| 770…790 |
| С печью до 650 | ||
26 | Сталь 12Х18Н9Т | <= 18 | 1100…1150 |
|
|
|
| Вода |
|
27 | Сталь 40ХН2МА, 40ХН2ВА | 30…36 | 840…860 | 600…650 |
|
|
| Масло |
|
34…39 | 550…600 |
|
|
|
| ||||
28 | Сталь ЭИ961Ш | 27…33 | 1000…1010 | 660…690 |
|
|
| Масло | 13Х11Н2В2НФ |
34…39 | 560…590 |
|
|
| При t>6 мм вода | ||||
29 | Сталь 20Х13 | 27…35 | 1050 | 550…600 |
|
|
| Воздух |
|
43,5…50,5 | 200 |
|
|
|
| ||||
30 | Сталь 40Х13 | 49,5…56 | 1000…1050 | 200…300 |
|
|
| Масло |
|
Нержавеющая сталь 95Х18
Сейчас эта сталь одна из самых популярных нержавеющих сталей у отечественных производителей. А начиналась ее история примерно 60 лет назад, когда возникла необходимость в создании коррозионностойкой и износостойкой стали для специальных подшипников и других деталей (например, детали насосов и арматуры в нефтедобыче и нефтепереработке).
Естественно, сочетание высокой твердости и относительной коррозионной стойкости не могло пройти мимо народных умельцев. В результате заметная часть ножей, изготовленных из “космической”, “авиационной”, “военной” стали изготавливалась именно из нее.
Но по-настоящему сталь стала популярной благодаря ножам “Южного Креста”. Давайте рассмотрим свойства стали поближе.
Типичный состав стали:
Химический элемент | C | Si | Mn | S,P | Cr | Mo | V |
% | 0. 9-1 | <0.8 | <0.8 | <0.025 | 17-19 | <0.3 | <0.2 |
Типичными аналогами являются стали 440 семейства – 440B и с оговорками 440C. Сталь относится к высокоуглеродистым высокохромистым сталям. После ТО в твердом растворе содержится 11-13% Cr, что обеспечивает стали удовлетворительную коррозионную стойкость в слабоагрессивных средах. Надо понимать, что коррозионная стойкость высокоуглеродистых “нержавеющих” сталей весьма условна и сильно зависит от ТО и условий эксплуатации.
По сравнению с D2 сталь имеет больше хрома и меньше углерода, что обуславливает несколько меньшее количество и другой тип карбидной фазы. Наряду с карбидами М7С3 (преимущественно эвтектическими) появляются и карбиды типа М23С6, преимущественно вторичные.
При нагреве под закалку преимущественно растворяются именно карбиды типа М23С6, насыщая твердый раствор хромом и углеродом. Так как этот карбид беднее углеродом, то после нагрева до закалочных температур твердый раствор содержит больше хрома (11-13%) и меньше углерода (0.25-0.3%) что и объясняет несколько меньшую по сравнению с D2 твердость но лучшую коррозионную стойкость.
С повышением температуры закалки, и соответственно, и легированности твердого раствора, растет и количество остаточного аустенита, который снижает твердость и прочность, но может несколько увеличивать вязкость. Аустенит высокохромистых сталей достаточно устойчив против отпуска и начинает заметно превращаться лишь выше 450С.
Поэтому, главной проблемой при закалке является выбор диапазона температур, обеспечивающих оптимальное сочетание мех. свойств и корррозионной стойкости. Мощным средством борьбы с остаточным аустенитом является криообработка.
При охлаждении стали до низких температур (обычно до -78° или -192-196°) возобновляется мартенситное превращение и заметная часть остаточного аустенита может быть превращена в мартенсит, что увеличивает твердость и прочность, но может несколько снижать вязкость. К тому же, сталь, обработанная холодом, не чувствительна к превращению аустенита в области климатических колебаний температуры и у нее меньше проблем с “хладноломкостью”.
Термообработка.
Рекомендуемые режимы термообработки для клинков.
Без криообработки: закалка с 1055-1060°, отпуск 175-220°, результирующая твердость 56-60
С криообработкой: закалка с 1070-1075°, охлаждение, отпуск при тех же Т°. Твердость 57-61
Так же, как и с D2 свойства 95Х18 могут быть заметно улучшены термоциклированием.
Алан Баликоев.
Технические характеристики легированной стали 95Х18: твердость, аналоги
В марочнике сталей существует более 5000 названий. Некоторые из них – особо удачные по сочетанию свойств. К таким относится сталь 95х18, характеристики ее позволяют применять в авиа- и автомобилестроении, машиностроении, нефтегазовой промышленности, медицине — везде, где нужна высокая износостойкость при температурах до 500 С.
Свою популярность эта марки приобрела благодаря хорошей технологичности и эксплуатационным свойствам. Народными мастерами она используется для изготовления клинкового оружия, которое обладает хорошим качеством реза.
ГОСТ и другие нормативные документы на сталь
95Х18 выпускается по ГОСТ 5632-72 и поставляется в заготовках различного фасона в отожжённом состоянии. Изготовленная по ГОСТ Р 50328.1-92 с добавлением молибдена и вольфрама, сталь используется для изготовления медицинских инструментов.
Аналоги зарубежные и российские используют аббревиатуру, определяющую главные параметры. Так, в маркировке РФ 95Х18 определяет нахождение основных легирующих элементов, которые определяют основные свойства этой стали. Здесь указывается содержание углерода в пределах 0,95-1 % и хрома в количестве 18 % (+/- 1 %).
Европейские государства могут маркировать как личными стандартами, так и общим — европейским (EN) Х105CrMo17 и Х102CrMo17 — показатели идентичны стандартам РФ.
В стандартах США существует другая маркировка, которая указывает на класс стали (в данном случае — нержавеющий) и ее механические свойства: 440С, 440В.
Японский аналогичен американскому, где каждой группе сталей присваивается свой цифровой или буквенный код: SUS440C.
Преимущества и недостатки
Сталь 95Х18 или техническая нержавейка обладает высокой прочностью, износостойкостью при температурах до 500 С.
Высокая коррозионная стойкость в водной среде, в том числе и при высоких температурах.
Устойчивость к умеренно-агрессивным кислотам, соленой воде, щелочам (растворах с концентрацией 1-20 %), органических веществах (сырой нефти при t от 20 до 200° С).
Кромка хорошо держит заточку и легко поддается правке. Профессионально для этого используются алмазные бруски 100/80 и 50/40, но в походных условиях подойдет обычный булыжник.
К недостаткам можно отнести высокую склонность к пережогу металла. Это непоправимый дефект, который возникает из-за образования на границах зерен оксидов. Последние обладают повышенной хрупкостью и снижают прочность стали. Дефект возникает при длительном нагреве при температурах ближе к температуре плавления в окислительной атмосфере. Из-за такой особенности марка стали 95х18 считается капризной и при термообработке требуется выполнение точных режимов (как температурных, так и временных).
Недостатков в процессе эксплуатации немного. Обладая высокой прочностью, сталь не может выдерживать большие нагрузки на излом. Поэтому на клинок шириной менее 4 мм нельзя оказывать боковые нагрузки.
Сталь обладает нулевой свариваемостью и не используется для сварных конструкций.
Сортамент
Свойства стали 95Х18 используются для изготовления деталей с высокой износостойкостью. Это элементы деталей, работающих в условиях трения, качения, абразивного износа:
- втулки;
- оси, полуоси;
- стержни,
- подшипники.
Если сталь используется для изделий, получаемых методом ковки, то структура улучшается за счет уменьшения внутренних дефектов металла (устранение дислокаций, дендритной ликвации, пустот, дробления неметаллических включений и т. д.).
Химические и физические свойства, состав
С повышением температуры, сталь (феррито-перлитного класса) меняет свои физические свойства. Так, свыше температуры 727° С, металл становится парамагнитным. У мартенситных и аустенитных сталей, к которым относится 95Х18, магнетизм при обычной комнатной температуре отсутствует или слабо выражен, но при снижении t и превращении аустенита в феррит и перлит, магнетизм возвращается.
Такие параметры как твердость, предел текучести и ударная вязкость также меняются, поэтому изучение физических параметров проводят на образцах, находящихся в разном температурном диапазоне.
При температуре 20° С плотность стали – 7,75 гр/см³, при 100° С уменьшается до 7,73 гр/м³, а с увеличением t до 800° С снижается до 7,54 гр/см³. Объясняется это изменением кристаллической решетки, при которой происходит увеличение межатомных расстояний.
Коэффициент теплопроводности справедлив только при t 20 C — 24 Вт/м*К.
Коэффициент линейного расширения имеет следующую особенность: при t 20° C это 11,8, с повышением t до 400° С увеличивается до 13,4 К-1.
Теплоемкость – 483 Дж/кг*К.
Технические свойства
Делают известной 95х18 сталь характеристики для ножа. Сюда входит не только свойства в процессе эксплуатации, но и сам процесс изготовления. Последний является решающим, поскольку изделие получает окончательные свойства только в процессе термомеханической обработки.
Основной метод изготовления изделий — ковка. В процессе деформации, металл получает более компактную кристаллическую решетку, с отсутствием многих дефектов:
- дислокации;
- химическая и дендритная ликвации;
- уменьшение размеров неметаллических включений.
Кроме этого, измельчается зерно, поэтому такое изделие обладает улучшенной структурой: повышение пластичности без потери прочности.
Обработка резанием проводится после отжига. Сталь снижает твёрдость до 212-217 HB и δв 700 МПа (предел текучести), подвергается механической обработке. После этого проводится закалка с охлаждением в масло и низкотемпературный отпуск (t до 200° C). После него сталь получает твердость 58-60 HRC.
Термообработка, режимы и твердость
Высокую прочность, ударную вязкость изделие получает после того как проведена окончательная термообработка. Поскольку сталь склонна к отпускной хрупкости, получение качественного изделия возможно только при условии точного выполнения температурных и временных режимов. Чтобы провести механическую обработку стали резанием, проводят отпуск:
- полный — 1-2 часа при t 885-920 C;
- неполный — 2-6 часов при t 730-790 С.
Если для изготовления используется ковка, то ее совмещают с нагревом для отжига.
После придания изделию формы, его нагревают и проводят закалку. Точная температура закалки стали 95х18 зависит от сечения и варьируется в диапазоне 1000-1070° С.
Окончательная операция — низкотемпературный отпуск в диапазоне температур 150-300 С.
Пример расшифровки маркировки
Сталь 95Х18 – это маркировка российского стандарта, который содержит название элементов, которые придают основные свойства стали. Углерод в маркировке указывается только цифровым индексом, соответствующим его количеству с небольшими допусками в количестве 0,05 процента. Например, указано 95 углерода, по факту это значение находится в сотых долях процента и подразумевает разбег в диапазоне 0,9-1,0 %.
Второй указанный элемент — хром — находится в количестве 17-19 %. Это определяет принадлежность к нержавеющим сталям (содержание до 12 % – только к слабо ржавеющим).
В состав входят еще такие важные элементы как марганец и кремний. В маркировке они не указаны, но для высокоуглеродистых сталей их содержание обязательно, и для этой марки варьируется в количестве не более 0,8 %.
Чем можно заменить (аналоги)
Если не брать в расчет зарубежные аналоги, сталь 95Х18 можно заменить еще более прочной и износостойкой сталью 90Х18МФ. Эта марка дополнительно легируется молибденом и вольфрамом. Образуемые карбиды этих элементов сохраняют прочность стали, эксплуатируемой при t 500° С. Также обеспечивают стойкость к слабоагрессивным кислотам при высоких температурах (используется для термообработки инструментов).
Плотность: 7750 кг/м3 |
||||||||||
Коэффициент термического линейного расширения | ||||||||||
Температура, °С |
20-100 | 20-200 | 20-300 |
20-400 | 20-500 | |||||
α·106 1/град | 11,8 | 12,3 | 12,7 | 13,1 | 13,4 | |||||
Температура, °С |
100-200 | 200-300 |
300-400 | 400-500 | ||||||
α·106 1/град* | 12,8 | 13,6 | 14,4 | 14,6 | ||||||
* После термической обработки по режиму: закалка с 1050°С (выдержка 45 мин) в масле, отпуск при 425°С (выдержка 1 час), охлаждение на воздухе. | ||||||||||
Коэффициент теплопроводности | ||||||||||
Температура, °С |
25 | |||||||||
λ вт/м·град | 24,3 | |||||||||
Удельная теплоемкость | ||||||||||
Температура, °С |
100 | |||||||||
с кдж/кг·град | 0,682 | |||||||||
Магнитные свойства | ||||||||||
Сталь магнитна. |
Лучшая закалочная инструментальная сталь — отличные предложения по закалке инструментальной стали от мировых продавцов закалочной инструментальной стали
Отличные новости !!! Вы попали в нужное место для закалки инструментальной стали. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта высокотвердеющая инструментальная сталь в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели инструментальную сталь для закалки на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в закалке инструментальной стали и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести инструментальную сталь для закалки по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.
Цементационная сталь
Прочный сердечник и твердый корпус — необходимые атрибуты компонентов из цементированной стали.Такое сочетание свойств обеспечивает износостойкость и усталостную прочность на поверхности, а также ударную вязкость в сердечнике. Это достигается за счет науглероживания поверхности детали, затем закалки и отпуска детали. Науглероженные компоненты включают шестерни всех типов, распределительные валы, универсальные шарниры, ведущие шестерни, компоненты рычагов, оси и оправки. Все эти компоненты должны противостоять износу и усталости, иметь присущую прочность и при этом допускать механическую обработку.
Типичные приложения включают
- Транспортировка: Закаленные компоненты необходимы в любом транспортном средстве с приводом от двигателя, будь то небольшой автомобиль, гоночный автомобиль, грузовик или океанское судно.
- Производство энергии: Зубчатые колеса и крупногабаритные детали должны выдерживать циклические нагрузки и износ в гидроэлектростанциях, ветрогенераторах, гребных приводах буровых установок и паротурбинных передачах электростанций.
- Общее машиностроение: Общее машиностроение: В этой области применяются кузнечные прессы, металлопрокатное оборудование, станки; трансмиссии горно-шахтного оборудования и тяжелые трансмиссии; землеройная техника и тяжелые строительные краны.Износостойкость и хорошая усталостная прочность всегда являются ключевыми характеристиками цементируемых сталей, используемых для этих целей.
Для всего, что движется, требуются закаленные шестерни.
Во время науглероживания компонент нагревается в среде, выделяющей углерод, до температуры, при которой сталь полностью аустенитная. Растворимость углерода в аустените намного выше, чем в феррите, что позволяет углероду проходить через поверхность стали и диффундировать в компонент.Науглероживание может увеличить содержание углерода на поверхности до 0,7%. Контроль времени при температуре позволяет контролировать глубину диффузии углерода и, следовательно, толщину «гильзы». Это также позволяет сохранить содержание углерода в сердечнике на уровне около 0,25%. Важной микроструктурной целью при науглероживании является стабильный, однородно мелкозернистый аустенит. Равномерный размер зерна аустенита обеспечивает низкую деформацию после термообработки, в то время как мелкий размер зерна аустенита улучшает сопротивление усталости и ударную вязкость.
Закалка от температуры науглероживания и последующий отпуск детали дает высокоуглеродистый мартенсит, имеющий большую твердость и износостойкость вблизи поверхности. Неуглероженный сердечник сохраняет свои первоначальные хорошие характеристики прочности и ударной вязкости.
Выбор подходящих легирующих элементов позволяет точно контролировать прокаливаемость от поверхности до сердцевины. (См. Рисунок 1, где показан пример кривой Джомини, используемой для оценки прокаливаемости.) Подходящая сталь зависит от размера обрабатываемой детали, поскольку ее целью является создание прочной, жесткой, отпущенной мартенситной структуры в сердечнике.
Закалка мягкой стали
Закалка мягкой сталиНАЖМИТЕ ЗДЕСЬ ДЛЯ УКАЗАТЕЛЬНОЙ СТРАНИЦЫ
КОРПУС ИЗ МЯГКОЙ СТАЛИ
В. Райан 2005 — 2009
ФАЙЛ PDF — НАЖМИТЕ ЗДЕСЬ ДЛЯ ПЕЧАТИ РАБОЧЕГО ЛИСТА | |
Цементационная закалка — простой метод закалки стали.Это менее сложно, чем закалка и отпуск. Эта техника используется для сталей с низким содержанием углерода. Углерод добавлен во внешний поверхность стали на глубину примерно 0,03 мм. Одно преимущество этого метода закалки стали заключается в том, что внутренний стержень оставляют нетронутым и поэтому по-прежнему обрабатывает такие свойства, как гибкость, и все еще относительно мягкий. | |
ПЕРВЫЙ ЭТАП: Сталь нагревается до красного каления.Может потребоваться отвердить только одну часть сталь и поэтому тепло может быть сосредоточено в этой области. | |
ВТОРОЙ ЭТАП: Сталь снимается с пода пайки кузнечными клещами и погрузили в цементирующий компаунд и дали немного остыть.В цементирующая паста с высоким содержанием углерода. | |
ТРЕТЬЯ ЭТАП: Сталь снова нагревают до красного цвета, снимают с пода пайки и погрузился в холодную чистую воду. | |
Стальной стержень теперь должен иметь закаленную внешнюю поверхность и гибкий, мягкий интерьер. Процесс можно повторить до увеличить глубину закаленной поверхности. | |
ВОПРОСЫ: 1. Нарисуйте последовательность диаграмм, представляющих упрочнение мягкого стали. | |
НАЖМИТЕ ЗДЕСЬ ДЛЯ ОБОРУДОВАНИЯ И ИНДЕКС ПРОЦЕССОВ | |
Нагрейте до 1150 o C и выдерживайте, пока температура не станет равномерной по всей секции.Время выдержки при температуре ковки должно быть как можно короче, чтобы избежать сильного окалины и чрезмерного роста зерна. Это будет зависеть от условий печи, но 15 минут на 25 мм сечения можно использовать в качестве ориентира. Не ковка ниже 850 o C. После завершения операции ковки заготовку следует охладить как можно медленнее в песке, сухой извести и т. Д. Примечание. Цементированные стали из-за низкого содержания углерода менее подвержены растрескиванию, чем средне- или высокоуглеродистые стали, и поэтому их можно быстрее нагревать и охлаждать. | ||||
Нагреть до 820 o C — 850 o C, выдержать, пока температура не станет равномерной по всей секции, и охладить в печи. | ||||
Набивка, науглероживание солью или газом при 900 o C — 925 o C, выдержка в течение достаточного времени для достижения необходимой глубины корпуса и содержания углерода, с последующим подходящим циклом закалки и отпуска для оптимизации свойств корпуса и сердечника . | ||||
См. «Рафинирование и закалка». | ||||
Азотирование | ||||
8620 соответствующим образом закаленный и отпущенный (не науглероженный) реагирует на азотирование, придавая поверхности твердость до Rc 60 Азотирование проводится при 490 o C — 530 o C с последующим медленным охлаждением (без закалки), уменьшающим проблема искажения. Во время начальной термообработки применяемая температура отпуска должна быть выше температуры азотирования. | ||||
Нормализация | ||||
Нагреть до 900 o C — 925 o C, выдерживать, пока температура не станет равномерной по всей секции.Выдержите 10-15 минут и остудите на неподвижном воздухе. | ||||
Уточнение сердечника | ||||
Медленное охлаждение от температуры науглероживания и повторный нагрев до 840 o C — 870 o C, выдержка до тех пор, пока температура не станет равномерной по всей секции, закалить, если требуется, в воде, масле или на воздухе. | ||||
После очистки керна повторно нагреть до 780 o C — 820 o C, выдержать, пока температура не станет однородной по всей секции, и охладить в масле.Немедленно закалять, пока рука еще теплая. | ||||
Прямая закалка: Охладить от температуры цементации до 820 o C — 840 o C, выдержать до тех пор, пока температура не станет однородной по всей секции. Закалить в масле. Немедленно закалять, пока рука еще теплая. Или: Охладить от температуры науглероживания до комнатной температуры, повторно нагреть до 820 o C — 840 o C и выдержать до тех пор, пока температура не станет равномерной по всей секции, и охладить в масле. Закалить немедленно. * Подходит только для мелкозернистой стали. | ||||
Нагрейте до 630 o C — 650 o C, выдержите до тех пор, пока температура не станет равномерной по всей секции, выдержите 1 час для каждой секции 25 мм и охладите на неподвижном воздухе. | ||||
Нагрейте до 150 o C — 200 o C по мере необходимости, выдержите до тех пор, пока температура не станет равномерной по всей секции, выдержите 1-2 часа на каждые 25 мм секции и охладите на неподвижном воздухе.N.B. Закалка улучшит ударную вязкость как корпуса, так и сердечника, лишь с небольшим снижением прочности сердечника и твердости корпуса. Это также снизит подверженность корпуса образованию трещин при шлифовании. | ||||
Указания по термообработке | ||||
Температуры нагрева, скорость нагрева, время охлаждения и выдержки будут варьироваться в зависимости от таких факторов, как размер / форма заготовки, а также тип используемой печи, закалочная среда, средства передачи заготовки и т. Д. Для получения наилучших результатов проконсультируйтесь с вашим специалистом по термообработке. | ||||
Обработка | ||||
8620 в состоянии после прокатки при поставке, имеет очень хорошую обрабатываемость, и все операции, такие как токарная обработка, сверление, фрезерование, нарезание резьбы и т. Д., Могут быть выполнены удовлетворительно в соответствии с рекомендациями производителя станков для подходящего типа инструмента — подачи и скорости. | ||||
Сварка | ||||
8620 легко сваривается в состоянии прокатки при поставке. После сварки заготовка сразу после охлаждения до нагрева должна быть снята с напряжений при 630 o C — 650 o C, если это возможно. N.B. Сварка в науглероженном и термообработанном состоянии не рекомендуется. | ||||
Методика сварки | ||||
Сварку 8620 всегда следует выполнять электродами с низким содержанием водорода — проконсультируйтесь с поставщиком сварочных материалов. | ||||
Рекомендуемая температура предварительного нагрева | ||||
Раздел | 40 мм | 50 мм | 75 мм | 150 мм |
o C | 25 | 40 | 100 | 150 |
После сварки | ||||
Дать остыть на неподвижном воздухе. |
