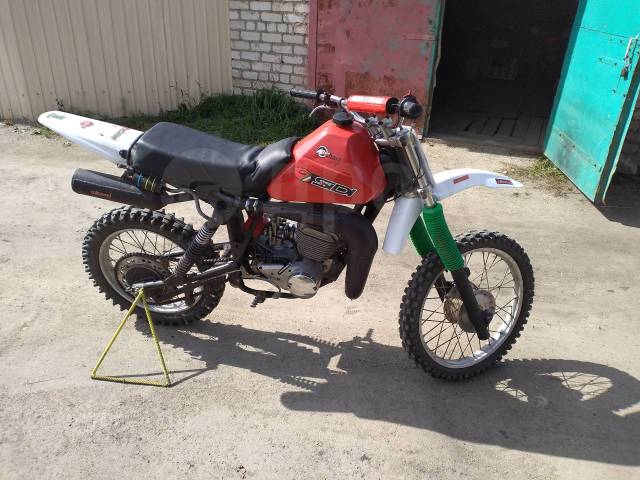

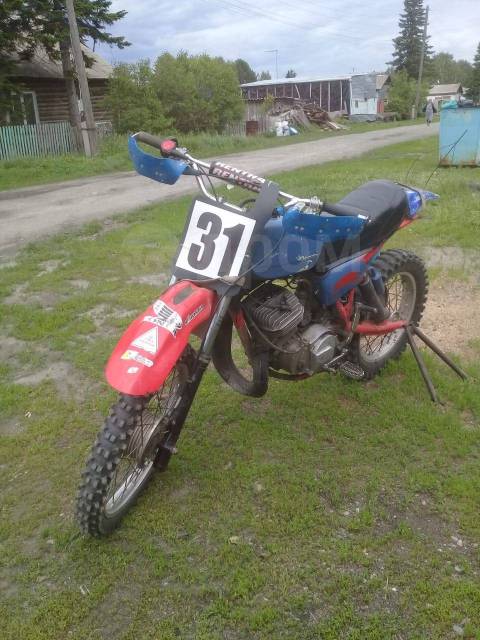

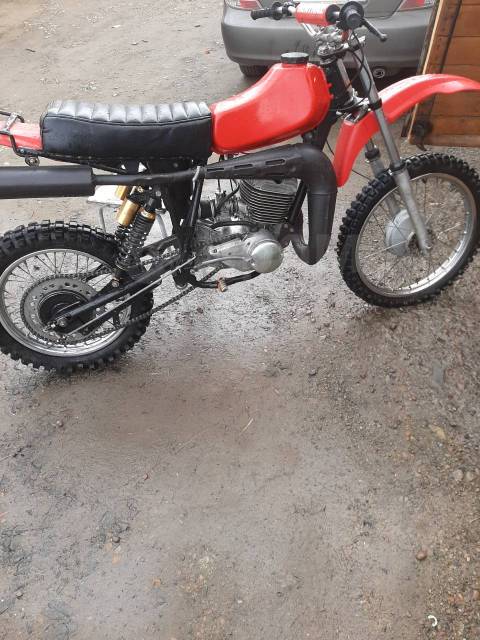

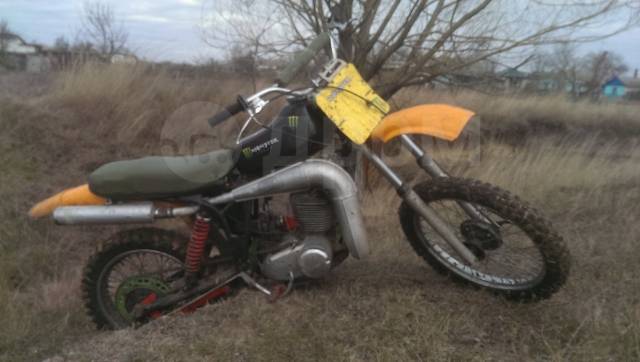

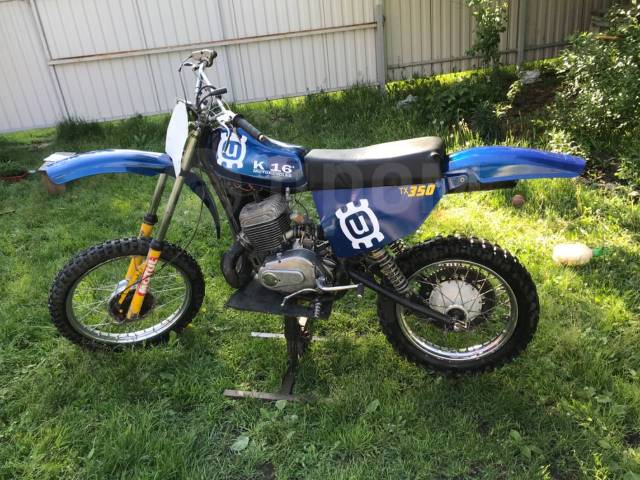

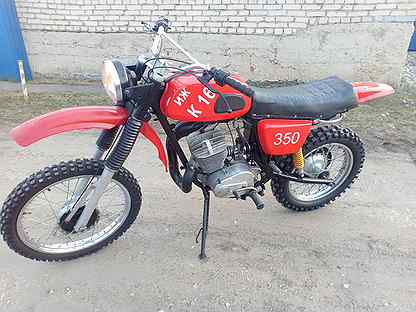

Раритетный кроссовый мотоцикл ИЖ К-16 [какой он есть] | TehnikON [USSRmoto]

Весна уже не просто на пороге, а в полном разгаре, надо на чем-то катать. И совсем недавно в поисках мотоцикла я натыкаюсь на К-16, на который почему-то был какой-то большой ажиотаж, но связавшись с продавцом он соглашается его придержать, и на следующий день я его по дороге домой еду смотреть и в тот же день уже забираю домой.

Советский кроссовый мотоцикл который выпускался небольшими партиями для ДОСААФ. Это дальнейшее развитие модели К-15. Оба мотоцикла оснащались двигателями ИЖ-ПС. Хотя были некоторые, небольшие отличия, например передаточные числа КПП, карбюраторы, головка цилиндра. К-16 так же был немного мощнее, при условии что установлен карбюратор с 36 мм диффузором (Jikov) он мог развить мощность 36 л.с. с 32 мм мощность была 32 л.с.(карбюратор серии К). Ну и заднее крепление двигателя было немного уже, в остальном двигатель аналогичен ПС и полностью взаимозаменяем. Так же стоит отметить резонатор, который довольно хорошо работает, на оборотах выше средних. Зажигание motoplat, по сути магнето, которое обеспечивает стабильную работу двигателя и бесперебойное искрообразование на высоких оборотах.

Технические характеристики, в левом столбце к-16, в правом М-16.

Рама частично напоминает CZ 500, есть версии что она скопирована именно с него. Передняя подвеска имеет большие хода около 25 см, задняя вдвое меньше, причем задняя имеет регулировку жесткости давлением воздуха, т.е. газо-гидравлика. При всем этом, переднюю подвеску не все считают удачной, и меняют ее на что-то более интересное, например от того же CZ. В остальном все просто, всего по минимуму, ломаться почти что нечему. При хорошей настройке мотоцикл легко заводится, отлично тянет и «подрывает» как следует кроссовому мотоциклу. Но все же в спорте мотоцикл не особо прижился, по большей части пилоты предпочитали CZ и другие зарубежные мотоциклы. Так же стоит отметить версию М, которая отличалась наличием светотехники, и задней подвески.

кругом поджигатели губят природу. Безалаберность и безответственность

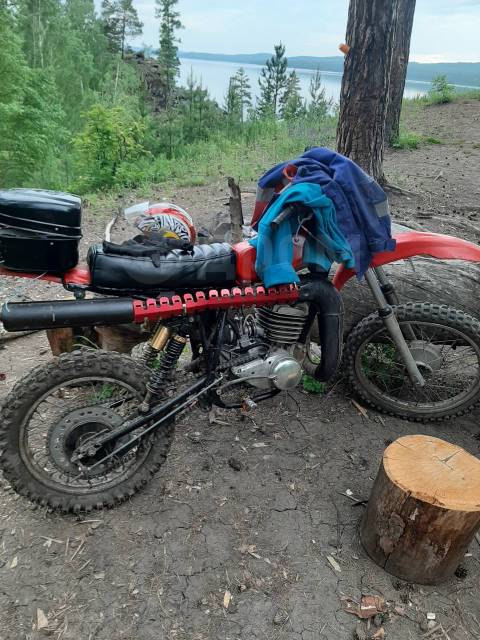

Мой мотоцикл ездил довольно мало, но долго стоял. Все это видно по малому износу и ссохшейся резине и сальникам. В первую очередь пришлось чистить бак изнутри, электролизом. Так же почистить карбюратор, настраивать его пока не пришлось, так как мотоцикл работает на нем стабильно, без провалов. Крылья были поломаны, восстанавливал, паял. В двигатель не полез, так считаю нет в этом смысла, обязательно лишь заменить масло, ну и позже выяснилось что надо регулировать сцепление, так как его почти не было, в итоге пришлось заменить ведущие диски сцепления, так как стоявшие повело, они стали конусообразными, то ли от перегрева или масляного голодания, ну это мелочи. Ну и свеча зажигания, больше по двигателю ничего не делал, работает хорошо, КПП исправна, мало не течет. При необходимости заменил и смазал все тросики и подшипники. Заменил масло в вилке, там его в общем-то и не было, промыл, залил, и оба пера потекли, поэтому в дальнейшем надо будет менять сальники, хотя эти внешне были в хорошем состоянии. То же самое и с задней подвеской, но она стоит не родная, похоже что от м-16, и уже найдены амортизаторы от CZ 250, которые аналогичны родным и будут установлены. Пока что это основной список работ, дальше буду полностью перекрашивать. Мотоцикл практически в оригинале, за исключением мелочей, но у меня нет цели привести его к оригиналу, поэтому это не так важно.

В лес огонь не зашел, кстати в этих лужах обнаружил вьюнов 😀

Мотоцикл не из ряда «купить и покататься», довольно редкие запчасти, иногда необходим ремонт, обслуживание и т.д. Но это стоит того.

Так же рекомендую почитать следующие статьи:

Редкий кроссовый мотоцикл «Восток 3.223» 125
Как зарабатывают на советских мотоциклах
Как менялся ИЖ Планета Спорт [почему называли «Японцем»]
Стоит ли форсировать отечественные мотоциклы
Сколько еще проживут мотоциклы из СССР?

Спасибо за внимание друзья 😉 Если было интересно подписывайтесь на канал, оценивайте статью и заходите снова.

Характеристики ИЖ “Планета-Спорт” — мотоциклы и скутеры

Прошло уже много лет с тех пор, как с конвейера сошел последний мотоцикл ИЖ “Планета-Спорт”. Неудивительно, что некоторые 16-18-летние мотоциклисты ничего не знают о “ИЖ-ПС” и в глаза его никогда не видели. Инструкция к мотоциклу черезвычайно (можно даже сказать — излишне) кратка и содержит, в основном, описательную часть. Поэтому считаем нелишним напомнить основные технические характеристики мотоцикла “ИЖ-ПС”.

Примечание: данные в скобках относятся к мотоциклам поздних выпусков.

Общие данные
База мотоцикла1350 (1390) мм
Длина2050 (2070) мм
Ширина730 (810) мм
Высота1100 (1150) мм
Дорожный просвет145 (135) мм
Сухая масса135 (145) кг
Максимальная скорость140 (130) км/час
Расход топлива:
при скорости 60 км/час3,5 л/100 км
при скорости 100 км/час6,5 л/100 км
Время разгона до 100 км/час11 сек
Тормозной путь со скорости 60 км/час12 м
Запас ходаоколо 400 км
Двигатель
Тип двигателядвухтактный, с трехканальной продувкой
Число цилиндров1
Диаметр цилиндра76 мм
Ход поршня75 мм
Рабочий объем340 куб. см
Степень сжатия9,5-10,5 (8,7-9,2)
Номинальная мощность двигателя при 5600-6700 об/мин32 (28) л.с.
Крутящий момент двигателя при 5200-5800 об/мин
Система смазкираздельная (совместно с топливом 1:25)
Система охлажденияпотоком встречного воздуха
Система питания
Воздушный фильтрсухой, с бумажным элементом
Карбюратор“Микуни” (К-62М)
Диаметр диффузора32 мм
Производительность главного жиклера190 куб.см/мин
Трансмиссия
Первичная передачакосозубыми шестернями
Сцеплениемногодисковое в масляной ванне
Коробка передаччетырехступенчатая
Переключение передачножное
Задняя передачаоткрытая, втулочно-роликовой цепью
Передаточное число первичной передачи2,18
Передаточное число задней передачи2,47
Передаточные числа коробки передач:
I передачи3,17
II передачи1,81
III передачи1,26
IV передачи1,0
Ходовая часть
Раматрубчатая, сварная, закрытая, термообработанная (!)
Передняя подвескабесштоковая телескопическая вилка
Ход подвески155 мм
Задняя подвескамаятниковая
Ход подвески90 мм
Размеры шин:
переднего колеса3,00-19″
заднего колеса3,50-18″
Тормозаколодочные
Диаметр тормозного барабана:
переднего колеса190 мм
заднего колеса170 мм
Электрооборудование
Напряжение бортовой сети12 В
ГенераторИЖ ГП-1, трехфазный, переменного тока
Напряжение генератора14 В
Мощность генератора100 Вт
Аккумуляторная батарея6МТС-9
Регулятор напряженияИЖ РН-1 (БПВ 14-10)
Свеча зажиганияА-23
Заправочные емкости и ГСМ
Топливный бак14 л, бензин АИ-93
Масляный бак1,5 л, масло МС-20
Коробка передач0,8 л
Перо передней вилки0,2 л, МГП-10
Задний амортизатор0,065 л, МГП-10
Регулировочные данные
Зазор между контактами прерывателя0,35-0,55 мм
Зазор между электродами свечи зажигания0,6-0,8 мм
Свободный ход рычага сцепления5-10 мм
Свободный ход рычага тормоза переднего колеса2-3 мм
Свободный ход рычага ножного тормоза10-15 мм
Опережение зажигания до ВМТ2,5-4,2 мм
Провисание цепи привода заднего колеса20-25 мм
Давление в шинах:
переднего колеса1,5 кГс/см2
заднего колеса без пассажира1,8 кГс/см2
заднего колеса с пассажиром2,0 кГс/см2
