«Ласточкин хвост» – отличия планок у разных производителей
Ввиду технологической простоты изготовления крепление «ласточкин хвост» является, пожалуй, первым способом установки прицелов на оружии. В самом простом случае кольца прицела устанавливались в пазы, выпиленные фрезой на корпусе ружья. В тоже время, простота крепления позволяет производителям не придерживаться каких либо стандартов (в отличие, например, от планки Вивер или Пикатинни) и устанавливать свои правила. В этой статье я обобщил свой опыт установки прицелов (при помощи стоек-колец или кронштейнов) на «ласточкин хвост», чем я занимаюсь консультируя охотников буквально каждый день.
Содержание статьи- Самое первое крепление – история возникновения
- Какие бывают виды «ласточкин хвост»
- С округлой формой
- С прямым основанием
- Внешняя планка на корпус оружия
- Переходная планка с вентилируемой планки и Weaver
- Боковая планка «ласточкин хвост»
- Ширина планки «ласточкин хвост»
- Типы используемых стопоров
- Стопорная «стенка»
- Стопорные штифты
- Стопорные отверстия
- Стопорные проточки
- Примеры использования на оружии
- Винтовока «Diana»
- Карабины «Лось» и «Барс»
- ИЖ-94 (МР-94)
- Боковая планка «ласточкин хвост» – АК (Сайга, Вепрь), СВД (Тигр), СКС и т.
д. - Со стопорной выемкой на примере CZ 550
- Установка планки «ласточкин хвост» своими руками
д.Самое первое крепление
Начнем с истории данного крепления. Ствольные коробки первых ружей имели простейший вид, расчитаные в основном на простоту механизмов подачи пули в ствол, но никак не на установку прицелов. Многие ружья имеющие долгую историю, до сих пор заставляют любителей придумывать различные решения установки прицелов. В общем случае корпус прицела также имеет вид цилиндра. То есть, нам необходимо связать цилиндрическую форму прицела и ствольную коробку. Так на первых ружьях возникли небольшие проточки, которые в срезе имели вид трапеции. Такая фигура была очень похожа на тот самый ласточкин хвост. Подобное крепление не стало новшеством, так как нечто подобное существует в соединении бревен.
Какие бывают виды «ласточкин хвост»
Крепление «ласточкин хвост» — это самое простое исполнение посадочного места для большинства ружей различных производителей оружия.
Итак, перечислим основные варианты исполнения данного крепления:
«Ласточкин хвост» с округлой формой
Верхняя часть посадочного места представляет собой продолжение окружности ствольной коробки. Для производства такого крепления необходимо было просто фрезеровать с двух краев небольшие проточки. Простота производства повлекла за собой проблему установки, так как многие кольца для оптических прицелов или сами коллиматорные прицелы имеют прямое основание.
«Ласточкин хвост» с прямым основанием
Внешняя планка «Ласточкин хвост»
Для многих винтовок изначально производителем не было установлено никаких планок, а предыдущие два способа подразумевают точное и существенное механическое воздействие на корпус оружия. Кроме того, этот способ доступен не для всех ружей, например, если не позволяет толщина ствольной коробки.
Поэтому для некоторых типов оружия применяется установка внешней планки «ласточкин хвост» и Вивер. Вивер используется чаще, ввиду наличия стандарта и большего распространения среди импортных прицелов и кронштейнов. Наиболее распространён способ установки планки прямо на корпусе ствольной коробки. Обычно в таком случае необходимо обращатся в оружейные матерские, но если вы уверены в своих силах, ниже мы подробно объясняем, как установить такую планку на оружии.
Далее приведём наиболее распространённые внешние планки «ласточкин хвост»:
Довольно популярная планка «ласточкин хвост» для мелкокалиберных винтовок ТОЗ. Планка имеет прямое основание с уменьшением проточек. Стопорами являются установленные в окончании подшибники. Подробнее…
Вариант исполнения планки «ласточкин хвост» с прямой формой и стопорной «стенкой» от новосибирского «ТочПрибор». Подробнее…

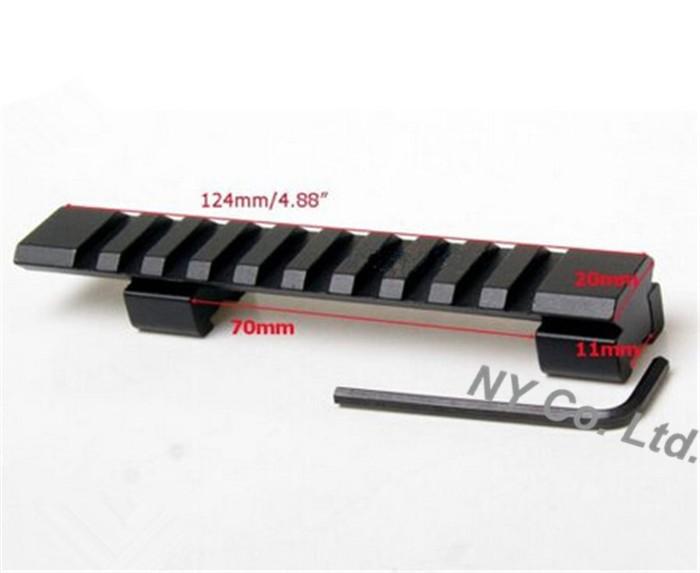

Переходная планка с вентилируемой планки и Weaver
Для некоторых ружей с вертикальным расположением стволов прицел можно установить только на вентилируемую планку, которую усиливают переходными универсальными планками «ласточкин хвост» или Вивер.
Например для «ИЖ-27» (МР-27) и «ТОЗ-34». Помимо создания посадочного места такая переходная планка позволяет отрегулировать соосность прицела относительно оси выстрела, а также, в отличие от колец, распределяет ударную нагрузку на вентилируемую планку и позволяет установить более массивные прицелы.
Боковая планка «ласточкин хвост»
Широкое распространение получило использование планки «ласточкин хвост» на боковой поверхности ствольной коробки – на оружии, где использовать верхнюю часть корпуса оружия невозможно. Вот лишь некоторые из них (с отсылкой к соответствующим статьям):
На некоторых ружьях боковое крепление обусловлено верхней подачей патронов или выброса гильз, поворотным затвором или не жёстко фиксируемой крышкой ствольной коробки (как на АК).
Все возможные боковые планки «ласточкин хвост» и кронштейны для них собраны в этом разделе каталога. Здесь есть из чего выбрать 😉
Уникальность бокового крепления в том, что оно является быстросъемным, а главное – без потери пристрелки после снятия и последующей установке оптики.
Наличие полозьев позволяет наездом устанавливать кронштейны. Но главное для бокового крепления наличие стопоров. Для разных типов оружия предусматривается различные стопоры. Связано это с оттяжкой приклада. Например, для «Тигра» свойственно иметь стопор на дальнем краю планки относительно глаза стрелка, для «Сайги» – на ближнем.
Для крепления прицелов существует многочисленное количество боковых кронштейнов как под кольца, так и под планку Weaver. Многие производители выпускают боковые кронштейны для установки ночных прицелов. При выборе таких кронштейнов необходимо учитывать оттяжку прицела (в зависимости от удаления выходного зрачка), высота установки посадочной планки, правильно положение по оси ружья.
Установка боковой планки «ласточкин хвост» аналогична верхней и описана в конце этой статьи.
Ширина планки «ласточкин хвост»
Как говорилось выше, ввиду отсутствия единого стандарта «ласточкиного хвоста», практически каждый производитель оружия предлагает свои варианты.
В первую очередь это касается ширины планки: начиная с турецких ружей, у которых ширина составляет около 6 мм по верхней кромке, заканчивая чешскими, у которых ширина «ласточкиного хвоста» составляет 19 мм. Для отечественного производства всё же характерны 11 миллиметровые планки, которые наиболее широко используются на пневматических и мелкокалиберных винтовках.
Самый «наболевший» пример нестандартной ширины планки – популярные в России и СНГ чешкские ружья CZ. Так, ширина планки «ласточкин хвост» у них:
- 11 мм для CZ 452, CZ 455, CZ 512, BRNO;
- 16 мм для CZ 527, BRNO;
- 19 мм для CZ 550, CZ 557, CZ 555;
что в сочетании с длиной патрона (расстоянием между передней и задней планкой), а так же с вылетом прицела вперёд (от стрелка) и назад (на стрелка), приводит к огромному количеству вариантов колец, кронштейнов (моноблоков) и переходных планок. Лучше всех с задачей охватить весь спектр кронштейнов для CZ справился чешский же производитель Kozap, а всё разнообразие кронштейнов и колец для CZ мы разобрали в отдельной статье.
Но и у «наших» есть свои приколы, так, например у, казалось бы, одной модели ИЖ-94 (МР-94, Тайга и Север) планка ласточкин хвост может быть от 5,6 до 11 мм! Ниже чуть подробнее об этом. Поэтому, перед тем как заказать кольца, переходную планку или коллиматорный прицел на ласточкин хвост обязательно измерьте ширину планки на своём оружии и обращайте внимание на этот параметр в заказываемом товаре!
Встречаются и совсем «удивительные» случаи (сложно подобрать приличное слово). По каким-то причинам проточки под «ласточкин хвост» шириной 11 мм на ствольной коробке на некоторых образцах МР-155 сделаны под разным углом. Коллиматорный прицел под стандартный «ласточкин хвост» на них если и сядет, то будет сдвинут в бок и немного завален. Поэтому на такие МР-155 сначала ставят переходную планку Weaver, на которую уже устанавливают прицел. Подробнее про создание посадочного места под прицел на МР-155 читайте здесь.
Типы используемых стопоров
Довольно важным нюансом крепления «ласточкин хвост» является наличие стопоров.
1.Стопорная «стенка». Представляет собой небольшую преграду для предотвращения «хождения» прицела. Располагается в основном в конце планке относительно глаза стрелка. При установке оптики необходимо придвинуть кронштейн вплотную к стопору.
2.Стопорные штифты. Рассчитаны на выемки в кронштейне для посадки оптических прицелов или же коллиматоров. Могут располагаться в любом месте посадочной планки.
3.Стопорные отверстия. Рассчитаны на наличие выдвижных стопоров кронштейнов. Возможно расположение в любой части посадочной планки.
Существует еще один способ — ограничение проточек.
Довольно распространенный вариант обеспечения прочности установки. Края посадочного места сходят на ноль, при установке кронштейны придвигаются к окончанию проточек, тем самым стопорятся. Чаще всего встречаются на планках с округлой формой.
Примеры использования на оружии
Подходя к самому главному – установке, необходимо уточнить к какому типу относится Ваше посадочное место. Для подбора кронштейнов консультанты OpticsTrade всегда придут на помощь. Мы можем предложить рассмотреть типы «ласточкиного хвоста» на примере некоторых ружей:
Прямая форма со стопорными отверстиями на примере винтовок Diana
Данные винтовки имеют простое по форме посадочное место типа «ласточкин хвост». Изготовлено в виде продольного места с прямым основанием. Необходимо учитывать, что данные пневматические винтовки имеют существенную отдачу по отношению к прицелам. Кстати, при установке прицелов рекомендуем рассмотреть пневматические прицелы Hawke Airmax, так как они выдерживают двойную отдачу при усиленной пружине.
Другие рекоменции по выбору прицела для пневматики в этой статье.
Для обеспечения прочности установки посадочное место имеет стопорное отверстие. Два самых ходовых кронштейна Диана для установки оптических прицелов изготавливаются тульской фирмой ЭСТ (Кронштейн «Диана» ЭСТ) и новосибирским ЦКБ «Точприбор» (Кронштейн «Диана» Точприбор). ЭСТ предлагает два варианта кронштейна под крепежные кольца 25,4 и 30 мм, Точприбор толь
Как выбрать кронштейн для прицела?
Кроштейны MAK, EAW, Apel и др.
В мире насчитывается совсем немного компаний, которые специализируются только на производстве различных типов кронштейнов для постановки прицелов на оружие. Помимо стандартных кронштейнов под распространенные планки Weaver и «Ласточкин хвост», эти компании производят эксклюзивные кронштейны для конкретных моделей импортных оружий исходя из их конструктивных особенностей, и эти кронштейны нельзя заменить никакими дешевыми стандартными аналогами. Основной популярности эти фирмы добились благодаря возможности использования на одном оружии сразу нескольких прицелов (заменяя один на другой), с учетом того, что при снятии/постановки прицелов не потребуется их перепристрелка.
Кронштейны MAK, выпускаемые фирмой KILIC Feintechnik (Германия), — это продукция высочайшего качества, находящаяся в одном ряду с такими именитыми изделиями, как кронштейны EAW (Apel) уже 11 лет.
В производстве применяются автоматизированные обрабатываюшие центры, позволяющие отфрезировать деталь любой сложности из монолитной заготовки и высокопрочные алюминиевые сплавы в сочетании с закаленной сталью (для деталей, несущих высокие механические нагрузки).
Множество запатентованных технических решений, реализованных в конструкции кронштейнов MAK, дает возможность самому взыскательному стрелку подобрать необходимый кронштейн для установки самых разнообразных прицелов на самое разнообразное оружие, не опасаясь получить неудовлетворительный результат, даже при установке тяжелой оптики на оружие мощных калибров.
Многие модели кронштейнов не имеют аналогов в мире и признаны уникальными.
Благодаря новым разработкам и постоянной оптимизации производства, компании МАК удалось достигнуть самого высокого качества выпускаемой продукции.
При этом компании постоянно приходиться совершенствовать те решения, которые ранее считались совершенными…
ERNST APEL GmbH — компания с давней традицией: основана Эрнстом Апелем старшим в 1919.
Развитие оптики, начавшееся после Второй Мировой войны, и потребность в кронштейнах для них, определили основное направление деятельности EAW. Крупнейшим достижением в этой области стало изобретение поворотных быстросъемных кронштейнов в конце шестидесятых, которые остаются лучшими и сегодня. Во всем мире торговая марка EAW является синонимом самой высокой точности, надежности, новизны и хорошего обслуживания клиентов.
EAW гарантирует точную посадку прицела, который остаётся точно в том же самом положении даже после 10 тысяч выстрелов. Такая точность может быть достигнута, только если прицел установлен на оружие без какого-либо давления и напряжения. Даже изготовленное по всем современным стандартам оружие иногда имеет допустимое отклонение на соотносящихся частях.
Различие в высоте между передней и задней ногой кронштейна равное 0.5 мм приведет к отклонению пули при выстреле на расстояние 100 м приблизительно на 0.5 м. Чтобы компенсировать такое отклонение и гарантировать посадку прицела без напряжения, крепления EAW имеют множество регулировок различных частей.
Помимо отменного качества еще одно преимущество креплений EAW — легкость установки. Любой оружейник может быстро и просто установить кронштейн. В дополнение к этому модульная конструкция крепления EAW, состоящего из отдельных частей, которые могут быть объединены друг с другом или с цельными креплениями — позволяет Вам установить второй прицел за меньшую цену.
Кронштейны Blaser, Mauser, CZ, Sauer и др.
Многие производители оружия (Blaser, Mauser, CZ, Sauer и др.) с характерными только для их оружия штатными планками в качестве дополнения производят еще и линейку кронштейнов под свое оружие для простоты установки прицелов
что это такое, чертежи, отличие
Автор znatok На чтение 6 мин.
Просмотров 1.1k. Опубликовано
Зубчатая планка Пикатини (названа так по наименованию компании, разработавшей стандарт), расположенная на верхней или нижней части ствольной коробки стрелкового оружия, предназначена для установки оснащения (оптических прицелов или тактических фонарей).
Также встречается планка Вивера, которая отличается шагом нарезки. Для обеспечения универсальности дополнительного оборудования используются переходники.
Что такое планка Пикатинни
Прицельная планка Пикатинни с дюймовыми габаритами была разработана американскими военными, работавшими в государственном арсенале Picatinny на территории штата Нью-Джерси. Концепция была представлена зимой 1995 г., стандарт получил кодовое обозначение MIL-STD-1913 (AR).
Крепление было принято для стран-участниц блока НАТО в рамках унификации стрелкового вооружения. Допускается установка планки на пистолеты, штурмовые винтовки или системы ведения автоматического огня.
Принятый в 2009 г. для армейских частей НАТО стандарт STANAG 4694 отличается от классического формата Пикатинни применением метрических размеров. Для удержания навесного оснащения используются наклонные кромки и верхняя плоскость направляющей. Позднее появился модернизированный стандарт STANAG 4740, предусматривающий подключение электрических цепей питания навески через крепежный кронштейн.
Конструкция и чертежи
Особенности крепежа Picatinny Rail:
- поперечный профиль соответствует литере Т с увеличенной шириной;
- прицел или фонарь перемещается по направляющей и фиксируется винтом или рычажным механизмом;
- предусмотрены поперечные прорези, компенсирующие температурные деформации и нагрузки, возникающие при стрельбе;
- размер прорези и шаг насечки составляют 0,206 и 0,394″ соответственно (в метрической системе 5,2 и 10 мм).
Направляющие Пикатинни принято разделять по длине хода затворной рамы (короткие Short Action и удлиненные Long Action).
Наращивание хода затвора связано с размером патрона: длинные кронштейны используются на оружии калибром более 9 мм. Стандартное изделие рассчитано на людей с более развитой правой рукой, существуют специальные модели для левшей (Left hand). Стандартный угол наклона боковой кромки составляет 45°, встречаются кронштейны прямоугольной конфигурации (zero cant) или скошенные под углом 10°, 20°, 30° или 40°.
Базовый вариант направляющей не имеет наклона по длине, но для дальнобойных снайперских винтовок применяются элементы со скосом, позволяющим настроить прицел на максимальную дистанцию боя. Для расчета положения прицела на кронштейне используется баллистический калькулятор, учитывающий тип патронов, климатические условия и особенности конструкции оружия.
Вивера и ее отличия
Система фиксации Weaver Rail (или Вивера) рассчитана на установку прицельных приспособлений, фонарей или лазерных указателей цели. При установке планки под стволом допускается крепление гранатомета.
Стандарт назван по имени разработчика Вильяма Вивера. Отличием от устройства Пикатинни является измененный размер и шаг пазов, расположенных на направляющей. Впадина имеет ширину 0,18″ (соответствует 4,57 мм), допускается расположение элементов на разном расстоянии. Жестких требований на поперечный профиль не существует.
Общие характеристики крепежей
Направляющие Вивера и Пикатини имеют ряд общих характеристик:
- для изготовления используется углеродистая сталь с защитным покрытием (воронением), предотвращающим коррозию;
- боковые кромки планок установлены под углом 45°.
Поскольку между направляющими есть различия, то аксессуары под систему Вивера являются совместимыми с планками конструкции Пикатинни, но в обратной последовательности правило не действует. Существуют армейские прицелы, которые устанавливаются только на направляющую стандарта НАТО. Некоторые мастера дорабатывают конструкцию, убирая часть металла или устанавливая дополнительные прокладки.
Для обеспечения точности прицеливания требуется пристрелка оружия.
Как выглядят кронштейны
Крепежные планки Пикатинни и Вивера представляют собой металлические бруски в
Планки Пикатинни, Вивера и «ласточкин хвост»
Планки Пикатинни, Вивера и «ласточкин хвост»
- Подробности
- Просмотров: 4689
Прежде чем рассматривать виды охотничьего оружия, которое необходимо выживальщику для добывания животной пищи, желательно ознакомиться со специальными креплениями или планками, предназначенными для установки на огнестрелы различных дополнительных приспособлений. Это могут быть прицелы (оптические и коллиматорные), тактические фонари, лазерные целеуказатели, пистолетные рукоятки, сошки и другое навесное оборудование.
Отличаются друг от друга планки Picatinni и Weaver расстоянием между зубцов и их размерами, но об этом поговорим далее.
«Ласточкин хвост»
Отечественным вариантом такого кронштейна является «ласточкин хвост», который заметно отличается от западных вариантов креплений. Его любят за монолитность, считая, что такое крепление надежнее, но большинство импортных приспособлений рассчитаны на натовские планки, поэтому были разработаны переходники на планку Пикатинни.
Планка Пикатинни
Планка Пикатинни была разработана в компании «Пикатинни арсенал» и стала известна как MIL-STD-1913, хотя натовский стандарт имеет обозначение STANAG 2324. При установке приспособлений они передвигаются по кронштейну до необходимой позиции, а затем жестко фиксируются рычагами (быстросъемное крепление) или болтами. Чтобы избежать деформации при термическом воздействии (когда ствол раскаляется и охлаждается), в планке предусмотрены поперечные прорези, размеры которых стандартизированы.
Расстояние между зубцами планки Пикатинни изначально измерялось в дюймах и равно 0,206”, что при переводе на метрическую систему означает 5,23 мм.
Ширина зубцов – 0, 394” (10,01 мм), глубина – 0,118” (3,00 мм). Поперечное сечение: Т-образное.
Планка Вивера
Как уже упоминалось, планка Вивера внешне похожа на крепление Пикатинни, но даже зрительно расстояние между зубцами у них разнятся. Смотрите сами, для Weaver: расстояние между зубцами (ширина прорезей) – 0,180” (4,57 мм), ширина зубцов (шаг прорезей) не задана, так же не задана форма поперечного сечения.
Такая конструкция позволяет навесное оборудование, выпускаемое для креплений Weaver, устанавливать на планку Picatinni, хотя приспособления для последнего не совместимы с планкой Вивера. То есть кронштейн с упорным зубом под Weaver станет на Picatinni при упоре в переднюю кромку прорези. И наоборот, кронштейн с упорным зубом под Пикатинни на планку Вивера не станет, но для русского человека это не проблема. Можно слегка расточить конкретную прорезь.
Не раз было замечено, что даже продавцы ошибаются в названиях креплений, поэтому следует запомнить, что широкая прорезь указывает на Пикатинни, а узкая – на Вивера.
Выберите категорию крепежей:
Кольца для установки оптических прицелов на оружие. Кольца предназначаются для установки различных дополнительных приборов округлого сечения на стандартные оружейные планки. В частности большинство колец изготавливаются под диаметр оптических прицелов. Это 25,4 мм (дюйм) и 30 мм.
Большинство производителей дополнительного оборудования для оружия приняли этот стандарт величин за основную единицу для всех приборов. Это касается и оптических прицелов, и лазерных целеуказателей, и фонарей, т.д. Именно поэтому кольца являются универсальным крепежом на оружие. Большинство колец предназначены для установки на стандартные военные планки.
Кронштейны для установки оптических прицелов на оружие. Кронштейны предназначаются для установки различных приборов округлого сечения на стандартные оружейные планки. Представляют из себя как бы 2 кольца обьединенных на планке в одну монолитную конструкцию.
Предназначены в основном для более жесткого закрепления оптических прицелов. В частности большинство изготавливаются под диаметр оптических прицелов. Это 25,4 мм (дюйм) и 30 мм. Большинство кронштейнов предназначается для установки на стандартные военные планки.
Базы, переходники Weaver/Picatinny для установки прицелов, ЛЦУ и фонарей на оружиеБазы, переходники предназначаются для установки различных приборов на различное оружие. Большинство гражданского оружия не оснащено планками для установки различных дополнительных аксессуаров. Либо оснащены нестандартными планками позволяющими производителям продавать дополнительные аксессуары для конкретного оружия по завышенным ценам. Но многими производителями создаются различные переходники на стандартные военные планки.
Так называемый — «ласточкин хвост», призма, это планка треугольного сечения шириной от 9 до 12 мм в зависимости от производителя. Принята на вооружение РФ и в том числе используется в ряде европейских стран. Вивер (weaver), планка принятая на вооружение НАТО. Представляет собой в сечении трапецию, ширина 21мм. Пиккатини (picatini) современная модификация планки вивер. Отличается продольными и поперечными прорезами на планке для облегчения и как дополнительного стопора. Так же немного различен шаг поперечных рисок.
Ласточкин хвост и фрезер | Pekas
Приспособления для соединения бруса с помощью ручного фрезера.
Краткий видео обзор можно посмотреть здесь.
При строительстве домов, беседок, установке крыш домов и других видов конструкций могут пригодиться данные приспособления.
Общие данные о шаблонах систематизированы тут.
Как правильно определиться с выбором приспособления? Надо ответить на следующие вопросы
1. Брус какого сечения будет учавствовать в строительстве?
По таблицам, приведенным ниже будет легко определиться, с выбором приспособления в зависимости от сечения бруса.
По данной таблице можно определить какое приспособление удобнее выбрать в зависимости от высоты бруса Нб (на рисунке).
По данной таблице можно определить какое приспособление удобнее выбрать в зависимости от ширины бруса Sб (на рисунке).
В данной таблице приведена высота шипов Нш, в зависимости от приспособления.
В данной таблице приведена ширина шипов Sш, в зависимости от приспособления.
Сейчас воплощены в жизнь на первый взгляд очень похожие конструкции шаблонов для соединения бруса:
Инструкцию по работе с шаблонами типа БР можно посмотереть тут. Или скачать в формате pdf.
Шаблоны принципиально отличаются только фрезами (соответственно изменены размеры копировальных втулок и т.д.):
Подробно комплектацию можно посмотреть тут.
2. Фреза какого производителя будет применятся?
фреза фирмы CMT со сменными ножами
этот же шаблон подойдет для фрезы:
Арт.№0303-31. Фреза пазовая лачсточкин хвост D31,75 h40 а14,3° хв. 12мм Tideway
Арт.№0303-38. Фреза пазовая лачсточкин хвост D38,1 h40 а14,3° хв. 12мм Tideway
фирмы Энкор (код 9319)
При выборе шаблонов необходимо понимать объем работ, который можно выполнить данными фрезами. Понятно, что фреза со сменными ножами прослужит значительно дольше, чем обычная фреза, но высокая стоимость вносит свои коррективы. Поэтому, по моему мнению, будет целесообразно для строительства не одной беседки, а промышленного использования, применять фрезу со сменными ножами, а для работы домашнему мастеру будет оптимальна фреза от фирмы Энкор. Прошу учесть, что это сугубо мое личное мнение.
Конструкция сальника «ласточкин хвост», канавка для уплотнительного кольца «ласточкин хвост», сальники «ласточкин хвост»
При применении сальника с уплотнительным кольцом типа «ласточкин хвост» сжатие уплотнительного кольца в основном осевое в направлении, когда клапан прикладывает силу к верхней и нижней поверхности уплотнительных колец. Обычно используемый в статических или медленно движущихся приложениях, сальник уплотнительных колец типа «ласточкин хвост» предназначен для правильного удержания уплотнительного кольца на месте во время работы машины. В таблице ниже перечислены рекомендуемые размеры сальников уплотнения типа «ласточкин хвост» по номерам черт на кольцевом уплотнении AS-568A.
Статические радиальные железы Осевое внутреннее давление Осевое внешнее давление Динамические вращающиеся сальники Динамическое возвратно-поступательное движение Статические раздавливающие железыСальники ласточкин хвост
Дизайн сальников для домаКонструкция сальника ласточкин хвост
При использовании сальника типа «ласточкин хвост» сжатие уплотнительного кольца в основном осевое по направлению, когда клапан оказывает усилие на верхнюю и нижнюю поверхности уплотнительных колец. Обычно используемый в статических или медленно движущихся приложениях, сальник уплотнительных колец типа «ласточкин хвост» предназначен для правильного удержания уплотнительного кольца на месте во время работы машины.В таблице ниже перечислены рекомендуемые размеры сальников уплотнения типа «ласточкин хвост» по номерам черт на кольцевом уплотнении AS-568A. Существует ряд факторов, которые следует тщательно учитывать при проектировании сальника для статического разрушения уплотнительного кольца. В таблице ниже представлен стандартный набор рекомендаций, которые помогут вам в разработке.— Выбор эластомера должен напрямую соответствовать типу применения, в котором будет использоваться кольцевое уплотнение. Вы можете просмотреть наш раздел «Материалы / эластомеры», чтобы изучить основные качества рассматриваемого типа материала.
Из-за количества взаимодействующих сил НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ ТРОСИТЬ ВЫБОР ВАШЕГО ЭЛАСТОМЕРА В РЕАЛЬНОМ ПРИЛОЖЕНИИ. Предположения о производительности должны быть проверены, чтобы вы были уверены, что все переменные были тщательно учтены.
Динамические радиальные сальники
- КАК № 004-
-475
| AS568 -004 — -475 Уплотнение «ласточкин хвост» Рекомендации по проектированию | ||||||||||||||
| AS568 DASH # | ПОПЕРЕЧНОЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | G ШИРИНА КОРПУСА | H ГЛУБИНА КАНАВКИ | R1 РАДИУС | R РАДИУС | |||||||||
| ОСТКА | КРУГЛЫЙ КРАЙ | дюйм +.000 -.002 | Миллиметры +.000 — 0,050 | |||||||||||
| дюйм | +/- | мм | +/- | дюйм. .002 | мм. 05 | дюйм. .002 | мм .05 | дюйм. | мм | дюйм. | мм | |||
| -004 до -050 | 0.07 | 0,003 | 1,78 | 0,08 | 0,057 | 1,45 | 0,063 | 1,6 | 0,052 | 1,32 | 0,005 | 0,13 | 1/64 | 0,4 |
| -102 до -178 | 0.103 | 0,003 | 2,62 | 0,08 | 0,085 | 2,16 | 0,09 | 2,29 | 0,083 | 2,11 | 0,01 | 0,25 | 1/64 | 0,4 |
| -201 до -284 | 0.139 | 0,004 | 3,53 | 0,1 | 0,115 | 2,92 | 0,12 | 3,05 | 0,115 | 2,92 | 0,01 | 0,25 | 1/32 | 0,79 |
| -309 до -395 | 0.21 | 0,005 | 5,33 | 0,13 | 0,16 | 4,06 | 0,17 | 4,32 | 0,18 | 4,57 | 0,015 | 0,38 | 1/32 | 0,79 |
| от -425 до -475 | 0.275 | 0,006 | 6,99 | 0,15 | 0,22 | 5,59 | 0,235 | 5,97 | 0,234 | 5,94 | 0,015 | 0,38 | 1/16 | 1,59 |
стыков «ласточкин хвост», вырезанных вручную
стыков «ласточкин хвост», вырезанных вручнуюСОЕДИНЕНИЯ ПЯТНИЦЫ РУЧНОЙ РЕЗКИ
Перепечатано по: Woodwork Joints Уильяма Фэрхэма
ничего известно, что происхождение «ласточкин хвоста», но причудливый и приятный небольшой рассказ, который стоит повторить следующим образом: Фермер позвонил в местный «джойнер», чтобы тот сделал мелкий ремонт на усадьба.Однажды, наслаждаясь скромной трапезой, он сидел и смотрел голуби прыгают по двору. Поражены движением своих клиновидные хвосты, ему пришло в голову соединить древесину метод блокировки; следовательно, у нас ласточкин хвост .
Рис. 267. — Одинарный сквозной ласточкин хвост. | Рис. 268. — Сквозные «ласточкин хвост» на каркасной работе (P, штифты; T, хвосты). |
Сквозное соединение «ласточкин хвост». —Одна из простейших форм соединения «ласточкин хвост» показана на рис. 267, где две части брус соединяется методом, известным как «сквозное» соединение типа «ласточкин хвост». Этот метод используется в повседневной практике для стыковки углов рам, кронштейны ферм и еще сто один артикул.
Фиг. 268 и 269 показать метод сквозного соединения «ласточкин хвост» применительно к изготовлению ящики, цоколи и общие каркасные работы; он используется в позициях, где не может быть возражений против того, что конечное зерно видно на каждой стороне законченная работа.В случае плинтусов и мебельных карнизов фундаментная рама сделана из желтой сосны или другой дешевой древесины, а более дорогие и редкие породы древесины склеиваются и склеиваются различными способами. толщины и формы, что позволяет экономить более дорогой материал и укрепление конструкции методом ламинирования. В во многих случаях все, что необходимо, — это облицевать лицевые стороны, таким образом прикрывая и скрывая неприглядный вид.
Рис. 269. — ласточкин хвост для ящиков и т. Д. | Рис. 270. — Соединение внахлест для выдвижных ящиков. |
Соединение внахлестку. —Рис. 270 является примером соединения внахлестку, например, когда сторона ящика соединяется с лицевой панелью ящика. Недопустимо допустить конец текстуру древесины, чтобы показать на передней части ящика, и вот почему прибегать к накатанной ласточкин хвост. В качестве чаще всего ласточкин хвост используется для этой и подобных целей, поэтому мы полностью рассмотрим методы разметки и изготовление этого класса шарнира.
Уголки. —Самый важный Точка в конструкции ласточкин хвоста состоит в том, чтобы избежать углов штифтов и хвостов слишком остро. Наклон один из восьми — это считается правильным; нет необходимости соблюдать жесткие правила, но отклонение ни в коем случае не должно быть меньше одного из шести.
Рис. 271. — Как получить правильные углы для шаблона «ласточкин хвост». | Рис. 272. — Квадрат и использование шаблона. |
Фиг.271 показывает простой метод получения правильного угла. Возьми кусок брус и рубанок по лицевой кромке (A, B) прямой и прямой; отметить линия (C, D) под прямым углом к краю лица и интервал 8 дюймов. в качестве показано; теперь измерьте расстояние 1 дюйм (D, E) и соедините E с точкой 8. Это даст правильный угол для ласточкин хвоста, и это может затем перенести на столярный скос. Многие работники, которые Постоянно работая на ласточкин хвост, сделайте цинковый шаблон под точным углом и держите его специально для этой цели (рис.272).
Квадрат. — Другой важно помнить, что стороны ящика должны быть правильными и прямоугольная до точной длины и строганная до толщины; в противном случае готовый ящик будет в намотке и истине.
к истине и выровняйте концы сторон ящиков, спинки ящиков и переднюю часть ящика, самая полезная машинка — триммер для резки под углом; в противном случае отличные результаты можно получить, используя доску для стрельбы.
Рис. 273 .—— Метод маркировки с помощью калибра.Калибровка. —После выравнивание бруса — еще один важная точка. Используемый калибр должен быть калибром для резки, чтобы леска надрезается примерно на 1⁄32 дюйма глубиной, таким образом эффективно разрезая поперечные волокна древесины.
Фиг.273. показывает метод использования калибра для резки. Шток калибра должны хорошо держаться до конца бруса. Калибр самый трудный инструмент для новичка, и его беда обычно вызвано тем, что он слишком плоский.Немного наклоните манометр, чтобы винт с накатанной головкой, показанный на рисунке, приближается к полу; то лезвие не будет кусаться так остро, и лучшие результаты будут получено. Пунктирными линиями обозначены позиции, в которых ласточкин хвост будет занимать при выделении.
Датчик настроен на мелочь меньше чем толщина стенок ящика, чтобы учесть толщину стальной резак, и калибровочная линия отмечена на внутренней стороне передней части и все вокруг спинки ящика. Датчик теперь отрегулирован так, чтобы оставьте 1⁄4 дюйма.на коленях спереди, и линия, отмеченная на концах переда и все закруглите края сторон, которые будут входить в переднюю часть ящика. А взгляните на рис. 270 и 273 прояснят это.
Рис. 274 .—— Удаление древесных отходов.Штифты в форме ласточкина хвоста на части ящика и задней части разнесены и отмечены на заканчиваться с помощью фаски стыков, после чего линии возводятся в квадрат вниз до измерительной линии методом, показанным на рис. 272, то есть с использованием пробного угольника и маркировочного шила.
Передняя часть ящика теперь вставлена в тиски стола, и штифты отрезаются, как показано на рис.274. Задняя часть ящика обрабатывается аналогичным образом, но, конечно, в этом если это не «внахлест», а «сквозное» соединение, и пропил идет через лесоматериал и вниз до калибровочной линии.
Рис. 275 .—— Отрезание половины «ласточкин хвост».Теперь мы подошли к тому моменту, когда необходимо удалить лишний материал. Рис.274 показывает широко применяемый метод, известный как распиловка отходов; то пила держится под углом и часть внутренней части ласточкин хвост срезан, как показано.Это хороший план для любителя, потому что он показывает ему в начале рубки, которая будет булавкой а какой хвост.
Рис. 276. — Отображение операций вертикального и горизонтального долота в Внахлестку. A: Предварительная черновая обработка. B: вертикальный Долбление; обратите внимание, что первый удар должен быть за пределами шкалы Линия. C: Разметка горизонтального разреза.Фиг.276 (A) показывает другой метод, который хорошо подходит для мягких пород древесины, таких как сосна, Американская белая древесина и сатиновый орех.Фронтальная часть ящика кладется на скамейку после распиловки, а также молотком и острым зубилом угол ласточкиного хвоста отколот, как показано. Это занимает основную часть материала, а затем ласточкин хвост вырезается в квадрате обычный способ. На иллюстрации (Рис. 276) также показано, как долото удерживается для вертикальной очистки (B) и для горизонтальной очистки (C).
Рис. 277. — Черновая обработка растачиванием. | Фиг.278.- Маркировочные штифты на стороне ящика. |
Третий метод показан на рис. 277. С твердыми, фигурными породами, такими как табачное красное дерево и сатин, это трудоемкий процесс аккуратной рубки древесины на мелкие кусочки, и чтобы преодолеть эту трудность, мы иногда видим, как рабочий принимает поверните насадку и просверлите несколько отверстий, как показано. Большая часть древесину можно затем разделить, вставив конец долота в зерно, после чего протравливается до финиша.
Как ласточкин хвост в основном используется для изготовления ящиков, будет интересно дать несколько иллюстрации вариантов сустава и его использования.
Фиг.278. указывает метод маркировки положения отверстий в ящике боковая сторона. Когда разделка ласточкин хвоста завершена, выдвижной ящик передняя часть перевернута в сторону, как показано, а положение выемки, которые войдут в зацепление с частями штифта, отмечены маркировкой шило, как показано на рисунке.
Фиг.279. — Маркировка с помощью пилы. | Рис. 280. — Калибровочные линии, бороздки и пропилы. |
Рис. 281. — Пиление стороны ящика. | Рис. 282 .—— Положение долота для режущего канала. |
Готовая задняя стенка ящика маркируется по бокам точно так же.
Другой метод маркировки через ласточкин хвост показан на
| 1 сантиметров = 10 Milimetri | 10 Сантиметров = 100 Миллиметров | 2500 Сантиметров = 25000 Миллиметров |
| 2 Сантиметров = 20 Миллиметров | 20 Сантиметров = 200 Миллиметров | 5000 Сантиметров = 50000 Миллиметров |
| 3 Сантиметров = 30 Миллиметров | 30 Сантиметров = 300 Миллиметров | 10000 Сантиметров = 100000 Миллиметров |
| 4 Сантиметров = 40 Миллиметров | 40 Сантиметров = 400 Миллиметров | 25000 Сантиметров = 250000 Миллиметров |
| 5 Сантиметров = 50 Миллиметров | 50 Сантиметров = 500 Миллиметров | 50000 Сантиметров = 500000 Миллиметров |
| 6 Сантиметров = 60 Миллиметров | 100 Сантиметров = 1000 Миллиметров | 100000 Сантиметров = 1000000 Миллиметров |
| 7 Сантиметров = 70 Миллиметров | 250 Сантиметров = 2500 Миллиметров | 250000 Сантиметров = 2500000 Милиметров |
| 8 Сантиметров = 80 Миллиметров | 500 Сантиметров = 5000 Миллиметров | 500000 Сантиметров = 5000000 Миллиметров |
| 9 Сантиметров = 90 Миллиметров | 1000 Сантиметров = 10000 Миллиметров | 1000000 Сантиметров = 10000000 Миллиметров |
Интерлинк
Перевозка грузов железнодорожным транспортом осуществляется разными видами подвижного состава.В зависимости от характера груза, конструкции кузова, способа погрузки и разгрузки, а также обеспечения сохранности грузов различают: крытые вагоны, полувагоны, платформы, цистерны, легковые, грузовые, железнодорожные вагоны бункерного типа и реф-вагоны.
Основными техническими характеристиками грузового вагона являются: упаковка (масса тары порожнего вагона), вместимость (максимальный вес груза, который может в нем перевозиться), объем кузова, площадь, длина и другие линейные размеры. :
Вагон крытый
Используется для перевозки грузов, требующих защиты от непогоды.Кузов вагона представляет собой конструкцию, состоящую из каркаса с перекрытиями 4 стенок и крыши. Погрузка и разгрузка в универсальных крытых вагонах через двери, расположенные в боковых стенках.| Размеры | Длина | Ширина | Высота |
|---|---|---|---|
| Внутренний, мм | 15724 | 2764 | 3050 |
| Двери, мм | – | 3802 | 2334 |
| Прочие | |||
| Масса, т | 26,0 | ||
| Объем, м³ | 138,0 | ||
| Нагрузка, т | 68,0 | ||
Вагон
Вагон предназначен для перевозки грузов, не требующих защиты от непогоды.Поскольку у полувагонов нет крыши, это позволяет осуществлять полностью механизированную погрузку. Для перевозки сыпучих грузов предусмотрены полувагоны с люками в полу, что позволяет осуществлять механизированную разгрузку груза.| Размеры | Длина | с | Высота |
|---|---|---|---|
| Внутренний, мм | 12690 | 2890 | 2050 |
| Двери, мм | – | – | – |
| прочие | |||
| Масса, т | 23,0 | ||
| Объем, м3; | 75,2 | ||
| Нагрузка, т | 71,0 | ||
Хоппер
Вагон, используемый для массовой перевозки удобрений, цемента, зерна и других сыпучих грузов.Для защиты от непогоды используются закрытые бункеры с загрузочными люками на крыше.| Размеры | Длина | Ширина | Длина |
|---|---|---|---|
| Внутренний, мм | – | – | – |
| Двери, мм | – | – | – |
| Прочие | |||
| Масса, т | 23,0 | ||
| Объем, м³ | 81,0 | ||
| Нагрузка, т | 70,0 | ||
Платот
Вагон, предназначенный для перевозки техники, оборудования, длинномерных грузов, контейнеров и сыпучих грузов, не требующих защиты от непогоды.Контейнерные платформы не имеют бортов и оборудованы специальными замками для фиксации тяжелых универсальных контейнеров любого типа.
Платформы для перевозки леса имеют торцевые стенки и дополнительные специальные стойки, предотвращающие перемещение груза.
| Размеры | Длина | Ширина | Высота |
|---|---|---|---|
| Внутренний, мм | 13300 | 2770 | 400 |
| Двери, мм | – | – | – |
| прочие | |||
| Масса, т | 23,5 | ||
| Объем, м³ | – | ||
| Нагрузка, т | 71,0 | ||
Вагон-цистерна
Используется для перевозки жидких грузов, сжиженных газов и твердых частиц.| Размеры | Длина | Ширина | Высота |
|---|---|---|---|
| Внутренний, мм | – | – | – |
| Двери, мм | – | – | – |
| прочие | |||
| Масса, т | 27,0 | ||
| Объем, м³ | 83,0 | ||
| Нагрузка, т | 67,0 | ||
