Как собирается лодка из оцинковки и досок своими руками?

Самой первой задачей, о которой надо позаботиться при начале строительства лодки, это наличие всех необходимых материалов. Чтобы изготовить лодку, необходимы достаточной длины и ширины доски (размеры пиломатериала зависят от задуманной конструкции). Древесина не должна содержать сучков и быть из сосновых пород деревьев. Это обусловлено большим наличием смолы в материале и хорошей его плотностью.

Подготовка

Подготовленная древесина заносится в сухое помещение и укладывается на ровную поверхность. Затем сверху устанавливается небольшой груз во избежание перекосов. В таком положении доска пролежит год.

 Загрузка …

Обшивка корпуса лодки листовым металлом

После выдержки положенного времени для подготовки материала при постройке лодки, приступаем к следующим этапам приготовления:

  • Производим замер длины бортов, оставляя небольшой запас, и запиливаем, сохраняя угол в 45 градусов.
    Местом запила будет носовая часть лодки. Далее берется рубанок и стругается доска по всей длине с обеих сторон, на местах запила снимается фаска, для того чтобы плотно подогнать части друг к другу. После проведения подготовительных работ, необходимо все места запилов покрыть антисептиком.
  • Далее необходимо изготовить треугольный брусок для скрепления носа судна. Длина заготовки должна быть в полтора раза больше ширины борта. Брусок стругается и покрывается антисептиком.
  • Для изготовления задней части, понадобится более широкая доска, желательно пятидесятка. Не стоит забывать о небольших запасах после отпиливания.

Процесс сборки каркаса

После подготовки всех частей для лодки, приступаем к непосредственному процессу сборки лодки из оцинковки и досок своими руками. Для этого надо произвести следующие действия:

  • В носовой части необходимо объединить два борта и треугольную заготовку для носовой части. В качестве соединительных элементов можно применить гвозди или саморезы. Если брусок выступает над бортами, то его нужно подпилить в один уровень.
  • Следующим действием будет – установка временной распорки. К этому процессу надо подходить аккуратно. Чтобы при загибании борта не лопнули, распорка запиливается под не слишком большим углом.
  • После установки распорки необходимо загнуть борта дальше. Для фиксации подойдет веревка или пара помощников.
  • Подставляем заднюю часть, подгоняем, снимаем необходимую фаску. Подгонять надо хорошо, чтобы не оставлять зазоров. Все должно прилегать плотно.
  • Закончив подгонку, сколачиваем борта и отпиливаем все выступы.
  • После того как борта собраны, устанавливаем постоянные распорки при этом временную убираем. Какое количество деталей установить, зависит от предпочтений хозяина.

Перед тем как скреплять деревянные части гвоздями или саморезами, стоит предварительно просверлить сверлом отверстия. Такой способ предотвращает растрескивание досок.

Завершительным этапом сборки деревянной конструкции, будет снятие фаски на нижних частях бортов, распорках и покрытием защитного слоя антисептика.

Крепление оцинкованного днища

Главным материалом в изготовление днища будет оцинкованный лист. Наиболее подходящим вариантом будет подходящая длина листа под размеры каркаса лодки. В случае если приобрести железо таких размеров не удастся, то можно взять два листа, но в процессе стройки лодки могут возникнуть некоторые сложности. Основными действиями при выполнении таких работ являются:

  1. Вырезаем по дну лодки, кусок оцинковки. Для этого контур можно обвести маркером и обрезать.
  2. На нижние части бортов наносим прямой линией герметик, на него укладывается специальная нить. В случае если нет ни того ни другого, то все можно заменить краской и паклей. Эти действия предотвратят протекание лодки.
  3. Укладываем сверху оцинковку.
  4. Закрепляем саморезами с пресшайбой, либо гвоздями (1.8х32). Крепить начинать нужно от середины к краям. Расстояние примерно 2-5 см между креплениями.
  5. Выступающее за края, оцинкованное железо, подрезается и обстукивается молоточком.
  6. Далее необходимо укрепить носовую часть. Делаем это тоже с помощью жести.

Дальнейшие работы заключаются в покрытии лаком и просушке лодки. Сушка проводится обязательно в тени. При желании можно обезопасить дно от коррозии, его покрывают масляной краской в несколько слоев.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Рейтинг автора

Написано статей

Загрузка…

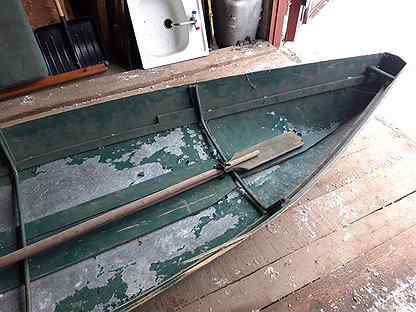

Лодка из досок и оцинковки

Самой первой задачей, о которой надо позаботиться при начале строительства лодки, это наличие всех необходимых материалов. Чтобы изготовить лодку, необходимы достаточной длины и ширины доски (размеры пиломатериала зависят от задуманной конструкции). Древесина не должна содержать сучков и быть из сосновых пород деревьев. Это обусловлено большим наличием смолы в материале и хорошей его плотностью.

Подготовка

Подготовленная древесина заносится в сухое помещение и укладывается на ровную поверхность. Затем сверху устанавливается небольшой груз во избежание перекосов. В таком положении доска пролежит год.

Обшивка корпуса лодки листовым металлом

После выдержки положенного времени для подготовки материала при постройке лодки, приступаем к следующим этапам приготовления:

  • Производим замер длины бортов, оставляя небольшой запас, и запиливаем, сохраняя угол в 45 градусов. Местом запила будет носовая часть лодки. Далее берется рубанок и стругается доска по всей длине с обеих сторон, на местах запила снимается фаска, для того чтобы плотно подогнать части друг к другу. После проведения подготовительных работ, необходимо все места запилов покрыть антисептиком.
  • Далее необходимо изготовить треугольный брусок для скрепления носа судна. Длина заготовки должна быть в полтора раза больше ширины борта. Брусок стругается и покрывается антисептиком.
  • Для изготовления задней части, понадобится более широкая доска, желательно пятидесятка. Не стоит забывать о небольших запасах после отпиливания.

Процесс сборки каркаса

После подготовки всех частей для лодки, приступаем к непосредственному процессу сборки лодки из оцинковки и досок своими руками. Для этого надо произвести следующие действия:

  • В носовой части необходимо объединить два борта и треугольную заготовку для носовой части. В качестве соединительных элементов можно применить гвозди или саморезы. Если брусок выступает над бортами, то его нужно подпилить в один уровень.
  • Следующим действием будет – установка временной распорки. К этому процессу надо подходить аккуратно. Чтобы при загибании борта не лопнули, распорка запиливается под не слишком большим углом.
  • После установки распорки необходимо загнуть борта дальше. Для фиксации подойдет веревка или пара помощников.
  • Подставляем заднюю часть, подгоняем, снимаем необходимую фаску. Подгонять надо хорошо, чтобы не оставлять зазоров. Все должно прилегать плотно.
  • Закончив подгонку, сколачиваем борта и отпиливаем все выступы.
  • После того как борта собраны, устанавливаем постоянные распорки при этом временную убираем. Какое количество деталей установить, зависит от предпочтений хозяина.

Перед тем как скреплять деревянные части гвоздями или саморезами, стоит предварительно просверлить сверлом отверстия. Такой способ предотвращает растрескивание досок.

Завершительным этапом сборки деревянной конструкции, будет снятие фаски на нижних частях бортов, распорках и покрытием защитного слоя антисептика.

Дальнейшие работы заключаются в покрытии лаком и просушке лодки. Сушка проводится обязательно в тени. При желании можно обезопасить дно от коррозии, его покрывают масляной краской в несколько слоев.

Сам я первую лодку смастерил около 10 лет назад и, хотя она была не очень качественно сделана, на ходу оказалась очень легкой и надежной. Тогда я сколотил лодку из остатков материалов, которые нашел возле своего дома, который как раз ремонтировал. Лодка и сейчас на ходу, правда, стала немножко подтекать, да и деревянные части кое-где подгнили. Лодка все эти годы находилась летом на воде, а зимой на берегу, перевернутая вверх дном.

В этом году материал (бруски, доски) для лодки мне привезли (причем, абсолютно бесплатно) организаторы областного конкурса мастеров-лодочников, когда узнали, что я собираюсь вновь строить лодку и не прочь поучаствовать в этом конкурсе. 4 шестиметровые доски шириной 150 мм, две из которых были уже простроганы с обеих сторон (толщина 18 мм), другие две обрезные доски толщиной 25 мм и 2 бруска, тоже длиной 6 метров, 50х50, нестроганые были завезены ещё в апреле. Я положил их на прокладки в мастерской; чтобы материал постепенно просох, время от времени оставлял дверь на улицу открытой.

Материал для шпангоутов я припас ещё раньше — навыбирал еловые доски (длиной около 80 см) из дровяных обрезков, которые каждый год покупаю для отопления. Из этих обрезков напилил на циркулярке коротких (длиной от полуметра до 1 метра ) ровных досок 120х30 и брусочков 50х30 мм, пропустил через электрофуган. Они тоже постепенно сохли на стеллаже в мастерской.
Оцинкованное железо у меня осталось от ремонта крыши; хотя оно и толстовато (0,9 мм). Можно бы, конечно, использовать железо и потоньше (0,5 мм вполне хватило бы) и тогда лодка получилась бы ещё легче. Однако, покупать новый материал мне не хотелось (зачем нести лишние затраты, если имеющееся железо лежит без дела?)

Строительство лодки начал с разметки. Сходил на берег и еще раз тщательно измерил обе свои старые лодки и записал основные размеры, чтобы придерживаться их при изготовлении новой. Длину уменьшил на 10 см. по сравнению со старым карбаском. Максимальную ширину днища тоже сделал поменьше на 5 см. по сравнению с моторной лодкой. А вот высоту бортов сделал чуть побольше; прибавил 4 см. Итак, вот какие габариты имеет новая лодка: наибольшая длина — 4,3 м, длина по днищу — 3,4 м, ширина наибольшая 1,14 м, высота — 0,46 м. Лодка получилась намного легче, чем предыдущие.

Назвать вес не могу, так как нет специальных весов для взвешивания лодки. А вот деревянный каркас лодки весит всего 18 кг. Это я определил, взвесив его на обычном 20-килограммовом бытовом безмене. Листовое железо добавило веса, но, тем не менее, я одной рукой приподнимаю нос или корму лодки и легко могу вытащить её целиком на берег и в одиночку перевернуть вверх дном. Это бывает важно, когда лодку нужно убирать на зимнее хранение или когда нужно на рыбалке укрыться под лодкой от непогоды.

Никакого специального стапеля строить не стал. И никакого чертежа с расчетами, с таблицей плазовых ординат тоже не делал. Да, если честно, то и не умею я эти чертежи рисовать, а потом по ним строить лодку. Возможно, что кому-то это покажется смешным, но это действительно так. Но ведь наши предки как-то тожде обходились без чертежей, и ничего, строили и плавали. В общем, лодку строил в мастерской на полу, при необходимости поднимал и ставил на стул и табуретку.

Лодка из фанеры своими руками: размеры и чертежи

        При изготовлении лодки из фанеры, вы столкнётесь с двумя основными проблемами. 2 )=577

Нужно определится с шириной дна. Возьмем половину от ширины лодки – 700 мм. Нижняя ширина транца будет на 10% меньше, т.е. 630 мм. Максимальной ширины лодка достигает в 1/3 от транца.

В нашем случае, максимальная ширина будет на расстоянии 1000 мм от конца лодки. Таким образом, трансформируем брус, так что бы максимальный изгиб был в точке 1/3*длину лодки от транца.

Длина фанеры для борта будет равна длине трансформированных брусов (верхнего и нижнего соответственно). Ширина будет ровная длине носа с одной стороны и длине транца с другой.

Остальные размеры зависят от ситуации.





Каркас лодки

Основой послужит брус 50*50*2523 мм. К нему с одной стороны прикручиваем транец 50*50*630 мм, под углом 90 градусов. От концов транса к носу прикручиваем деформированные брусы (максимальная выпуклость бруса на 1000 мм от транца).

Делаем 6 равнорасположенных вырезов вдоль всего основания (с нижней стороны). Размеры вырезов 50*25 мм. Вставляем 6 брусов 25*25 мм вдоль проделанных вырезов. Крепим их к основанию и боковым брусам. Нижняя часть каркаса готова.

Прикручиваем нос и транец. Между носом и транцем снова крепим деформированные брусы, но теперь уже по верху. Расстояние между брусами борта в высоту – 500 мм, в ширину 350 мм. По сути борты у нас располагаются под углом к основанию (угол, примерно 120 градусов в точке максимальной выпуклости).

Делаем каркас для бортов

Примечание. Обратите внимание, как прикручены брусы: от края верхнего, до края нижнего бруса. Это важно!
Для сего используем брус 25*25 мм.

На этом каркас для лодки готов, далее будем обшивать каркас фанерой.

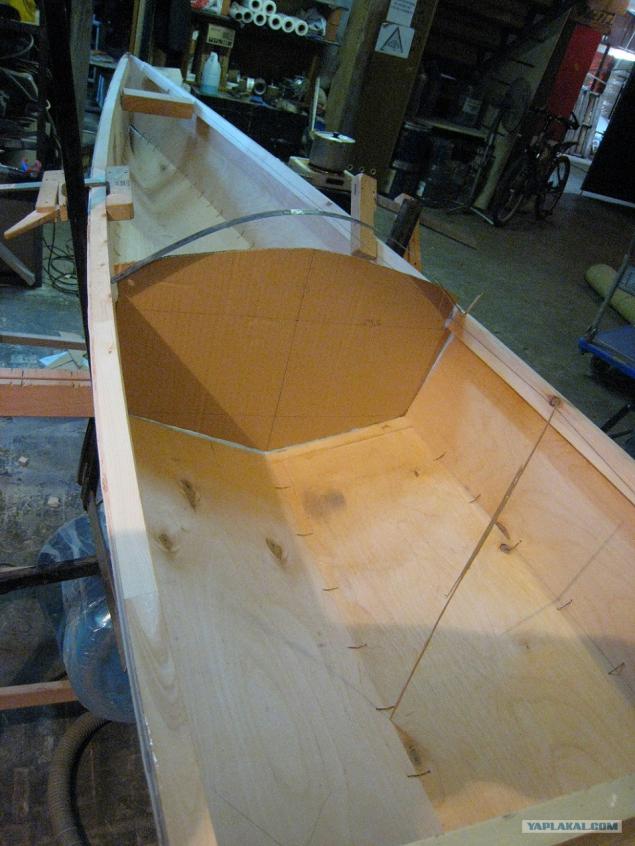

Обшивка каркаса

Фанеру к брусам крепим саморезами длиной 20 мм. Сначала крепим борты. Фанера должна плотно прилегать к каркасу.

Затем обшиваем транец и дно лодки

Проклеиваем водоустойчивым клеем все стыки фанер. Обрабатывайте клеем все участки лодки, которые на ваш взгляд, получились уязвимыми.

Далее зашиваем нос лодки и крепим сидения. Обшиваем лодку с внутренней стороны (по желанию). Можно сделать пол и не обшивать борты, все зависит от того, как много у вас фанеры. Не обшивайте лодку с внутренней стороны доской, это добавит лишнего веса.

Все оставшиеся детали так же на ваш вкус, лодка готова и ее можно ставить на воду.

DOCOO — Специально для Самоделки FISH

по воде, аки посуху… Вёсельная лодка своими руками.



данная статья является иллюстрированным пособием из серии»Сделай сам»,  показывает пооперационо процесс создания весельной лодки из досок.

Как сделать деревянную лодку
Когда-то берега озер и прудов были сплошь усыпаны деревянными лодками всевозможных размеров и конструкций. Резиновые, конечно были, но их было немного и они служили латанные перелатанные многие годы. Еще реже можно было встретить выпускающиеся в то время небольшими партиями дюралевые изделия. Но канули в лету те времена, а с ними и старые добрые традиции строительства простых лодок самими охотниками и рыбаками. Сейчас надувные плавсредства прочно заняли их место. Они оказались более мобильными, легкими и удобными.
Правда, в некоторых местах, удаленных от крупных населенных пунктов, можно еще увидеть собственноручно изготовленные. Вот и я на протяжении многих лет пользуюсь такой.


Лодка снабженная одним не закрепленным веслом, с острым клиновидным носом, прочными деревянными бортами отлично подходит для передвижения как по узким речкам, так и по густым зарослям камыша, что позволяет успешно ее использовать на рыбалке и на охоте.
Такие суденышки в общем строились по единому принципу, но в разных краях они имели целый ряд особенностей. Например, у одних дно было деревянное, у других резиновое, у третьих жестяное.
Если по каким-то причинам вам понадобиться именно такая, тогда вы сможете смастерить ее сами в домашних условиях. В ее изготовлении нет ничего сложного, правда, первый раз может получиться не совсем то, что вы бы хотели.
Итак, начнем. До начала строительства нужно заранее позаботиться о самых главных ее частях — бортах. Для этого отбираются длинные, широкие, не толстые, желательно без сучков доски сосны или ели. Они должны не менее одного года пролежать в сухом месте, на ровной поверхности с небольшим гнетом сверху во избежании их искривления.
Подготовленные доски еще раз осматриваем на предмет дефектов — трещин, выпадающих сучков и т.п. Затем отмеряем нужную длину (здесь, а также далее не будут приводиться конкретные размеры частей лодки, т.к. все это на ваше усмотрение) с небольшим запасом и опиливаем каждую из них под углом в 45гр — это будет носовая часть.
Далее их нужно прострогать, а с запиленных концов снять фаску таким образом, чтобы прижатые друг к другу доски в носовой части не имели зазора.
Эти участки, а в дальнейшем и все остальные, которые будут недоступны к покраске после сборки конструкции, пропитываем защитным слоем антисептика.
После этого приступаем к изготовлению основы носа — треугольного бруска. Его длина должна превышать примерно в 1,5 раза ширину бортов лодки. Брусок также строгаем и покрываем защитным слоем.
Далее нам необходимо подобрать подходящий кусок достаточно широкой доски (пятидесятка). Из нее выпиливаем задний борт нашего судна.
Не забудьте оставить сверху и снизу запас, потом после сборки все лишнее спилится.
Подготовив эти элементы приступаем непосредственно к сборке. Начинаем с носовой части, оба борта и треугольный брусок прочно соединяем саморезами или гвоздями.
Выступающие части сверху и снизу спиливаем заподлицо с бортами.

Далее готовимся к самому ответственному моменту — придание нужной формы лодке. Для этого подбираем, в зависимости от того какой ширины вы хотите видеть ее в будущем, распорку.
Она должна быть именно такой высоты, как представлено на фото, иначе во время гибки доски могут лопнуть. Угол распорки также не следует делать слишком большим.
Установив распорку, начинаем гнуть борта, тут понадобиться пара помощников или веревка. Изогнув до нужного расстояния, прикладываем «задник» и определяем где и сколько нужно снять фаску, чтобы борта примкнули к нему без зазоров.
Так, понемногу снимая, подгоняем его, пока не добьемся нужного результата.
Добившись его, приколачиваем борта и спиливаем выступающие части снизу, а сверху как вам хочется. Я сделал в виде треугольника.
Затем приступаем к установке постоянных распорок и сидений. Их количество и расположение остается на ваше усмотрение. При закреплении их (да в общем-то и других местах) обязательно предварительно делайте маленьким сверлом отверстие, дабы избежать появления трещин.
Завершаем очень важный первоначальный этап снятием фаски с нижней части бортов, распорок и нанесением на них защитного покрытия.
После того как пропитка и столярный клей высохнут можно приступать к изготовлению ее дна. Для этого нам понадобится гладкий оцинкованный лист. Желательно, чтобы его длина соответствовала длине судна. Правда подобрать такой не просто, дело в том, что строительные магазины торгуют в основном небольшими листами (1,2х2м, 1. 5х2), а от больших рулонов они отрезают очень не охотно. Если договориться не удастся, берите то, что есть. Дно можно сделать и из двух листов, просто получиться чуть по сложнее.
Из купленной оцинковки вырезаем ножницами по металлу соответствующий размерам дна кусок. Чтобы было легче определить длину и ширину, лодку ставим на лист и обводим маркером, с небольшим запасом в 1,2-2см, на всякий случай.
Далее нам необходимо подготовить нижние части бортов. Наносим с помощью пистолета санитарный силиконовый герметик небольшим слоем в виде непрерывной извилистой нити. За тем прямо на него укладываем в два ряда специальный шнур. Все это в дальнейшем надежно защитит дно лодки от протекания.
Если герметика нет, заменяем его обычной краской, если нет нити — кладем паклю.
Завершив это, осторожно накладываем вырезанный кусок жести на лодку, выравниваем и начинаем его крепить.
Для закрепления можно использовать оцинкованные саморезы с прессшайбой или гвозди. В данном случае крепим проверенным годами методом — т. е. гвоздями (1,8х32). Начинаем работу с середины и движемся к краям. Работа монотонная и нудная, но торопиться не следует — торчащие гвозди не добавят красоты.
Как часто нужно их колотить показано на фото.
Те места, в которых жесть выступает за края более чем на 5мм, обрезаем. Оставшееся простукиваем молотком, загибая на борт.
Нос лодки нуждается в защите, его покрываем все той же жестью. Измеряем и вырезаем нужный кусок в виде прямоугольника.
На ту часть бортов, которая закроется оцинковкой, предварительно пропитанной антисептиков (вообще, к этому времени лодку нужно хотя бы одним слоем покрыть пропиткой), наносим герметик с нитью. После этого прикладываем как показано на фото лист и приколачиваем его.
Края жести не должны выходить за пределы носа-треугольника, иначе гвозди выйдут наружу.
Сверху и снизу оцинковку укладываем друг на друга, обрезая лишнее и также крепим гвоздями. В результате получится отличный нос, только очень острый. Поэтому его кончик сминаем или обрезаем, чтобы потом не повредить об него болотники или рыболовные снасти.
Новая лодка на водоеме обязательно привлечет к себе внимание, чтобы как то обезопасить ее от посягательств или чтобы ее не унесло течением, делаем крепление для цепи в носовой части. Для это нам понадобиться длинный болт или шпилька. Сверлим отверстие в бортах ровно по диаметру шпильки, закрепив ее, отпиливаем лишне ножовкой по металлу.


Лодка практически готова. Покрываем ее дополнительно еще 2 слоями пропитки и оставляем на просушку в тени.
Если есть желание, можно сразу позаботиться о защите дна лодки, покрыв его краской. Оцинковка с наружной стороны, контактирующая с водой, со временем разрушается без дополнительного покрытия.
Чтобы по дну из жести было комфортно ходить и она не гремела, необходимо предусмотреть деревянный настил. Он может быть самой разнообразной конструкции. Мы сделали такой.
Вот теперь можно уверенно сказать, что лодка готова и бежать за шампанским. Лодка с оцинкованным дном намного легче чем с деревянным, да и в процессе эксплуатации ее в дальнейшем будет легче готовить после зимовки к очередному сезону. По прочности она ни сколько не уступает другим. Например, у моей предыдущей старой лодки через 10лет использования сгнили борта, а дну хоть бы что.
Да, и еще — не жалейте антисептика, именно его, а не краски, он значительно лучше противостоит разрушению дерева.
Если в итоге у вас получится что-то подобное или даже лучше, можно вас поздравить с успешным делом.
Недавно пришло вот такое письмо из Р. Беларусь:
Здравствуйте, очень заинтересовал ваш проект — «Как сделать деревянную лодку». Все просто и надёжно, посмотрели и сделали.
Представляю несколько итоговых фото:

http://grossoxota.ru/%D0%B1%D0%B5%D0%B7-%D1%80%D1%83%D0%B1%D1%80%D0%B8%D0%BA%D0%B8/kak-sdelat-derevyannuyu-lodku-chast-1/

http://grossoxota.ru/%D0%B1%D0%B5%D0%B7-%D1%80%D1%83%D0%B1%D1%80%D0%B8%D0%BA%D0%B8/stroim-derevyannuyu-lodku-chast2/

Это способ изготовления лодки, что называется от дедов, без особых изменений технологии и используемых материалов. Что делать если каких то материалов нет, а транспорт нужен? В этом случае делаем таблицу для равноценных замен.

борт доски фанера толщиной более 12мм листовая сталь
днище доски фанера толщиной более 12мм листовая сталь
набор доска, рейки фанера, только на продольные элементы уголок 25х25х4 или 32х32х3

Что такое набор? Это продольные и поперечные балки образующие скелет лодки. Скелет требуется в том случае если на борта и днище идет листовой металл или фанера. Можно использовать и прорезиненную ткань или те синтетические ткани которые идут на изготовление надувных лодок, соответственно у вас получатся собственные версии каркасных байдарок, но при работе с этими тканями тоже есть много тонкостей, начиная от кроя.

Для замены гидроизола можно воспользоваться старым способом конопатки с последующим осмолением, смолу будем заменять битумом, для повышения пластичности после того как он будет расплавлен и снят с огня, необходимо добавить некоторое количество соляра. При этом неоходимо соблюсти некоторые правила:

лодка должна быть сухой;

ее поверхность необходимо дополнительно прогреть или паяльной лампой или промышленным феном;

наносить покрытие необходимо в несколько слоев.

Особое внимание уделите тому, что бы ваша лодка была симметрична и по геометрии и по весу. Хорошо помню вытянутые лица двух супер столяров, которые спустили на воду свою первую посудину и она в воде стала наглядным подтверждением неевлидовой Геометрии.
