Содержание

Самодельный мини снегоход — этапы изготовления фото видео

Пожалуй, лучшим зимним транспортом в нашей стране, учитывая климатические условия, можно назвать снегоход. Это транспортное средство отличается маневренностью, высокой проходимостью. Да и топливо расходует довольно экономно. Но покупать новый, учитывая, что рынок сейчас насыщен дорогими иностранными марками, не каждому по карману. Поэтому, вооружившись смекалкой, нужным инструментом и свободным временем, можно без особых проблем самостоятельно собрать снегоход из мотоблока.

Самодельный снегоход из мотоболока

Почему из мотоблока? Во-первых, зимой этот вид техники не используется: культивировать, пахать и сеять не нужно, и довольно мощный двигатель мотоблока простаивает без дела в сарае. Поэтому его можно использовать без особых проблем. То есть, зимой двигатель устанавливается на снегоход, а весной, когда снега растают — возвращается на мотоблок. Такой вот выгодный «взаимообмен».

Какой двигатель подойдет?

Для изготовления снегохода умельцы чаще всего используют мотоблоки среднего класса, с ручным управлением и задним тягово-сцепным устройством.

В частности, можно собрать снегоход из мотоблока «Нева». Это техника средней ценовой категории, но двигатели на ней — японской сборки. Зачастую мотоблоки комплектуются четырехтактными одноцилиндровыми бензиновыми двигателями с принудительным воздушным охлаждением.

Такие характеристики вполне подойдут для снегохода. В итоге получится отличная машина, мощностью около шести-семи лошадиных сил — вполне достаточной для перевозки одного-двух человек и небольшого груза.

Для самостоятельной сборки снегохода, кроме двигателя, понадобятся:

  • трубогиб;
  • сварочный аппарат;
  • покупные запчасти.

Этапы изготовления

Самодельные снегоходы из мотоблока можно собирать, разделив процесс на несколько этапов.

Вначале, естественно, рисуется эскиз — авторское видение конструкции машины. Делать это можно на основе анализа уже готовых самодельных снегоходов (в Сети сейчас очень много примеров сборки подобных машин). В любом случае, следует предусмотреть ведомую и ведущую части.

К ведомой части относятся полозья, амортизаторы, рулевая колонка. К ведущей — силовой агрегат, рама, привод.

Разработав самодельный проект, следует определится заранее, какие части конструкции можно изготовить самостоятельно, а какие следует приобрести.

Следующий этап — изготовление рамы. Зачастую для этого используются трубы. Многие умельцы используют водопроводные, но все же стоит отдать предпочтение мотоциклетным рамным трубам — они отличаются большей прочностью. Для компоновки желаемой формы рамы, трубы гнут трубогибом и закрепляют при помощи сварки.

Рекомендуется сначала закреплять детали рамы точечной сваркой — для того, чтобы избежать ошибок при сборке. Убедившись в правильности действий, следует заварить стыки единым безразрывным швом. К готовой раме нужно приварить кронштейны для крепления двигателя, сиденья, рулевой колонки, полозьев и т. п.

Колеса или гусеницы?

Под полозьями подразумеваются одна или две широкие лыжи, которые крепятся к рулевой колонке на шарнирном соединении. Лучше всего сделать переднюю подвеску на амортизаторах. В качестве последних можно использовать рычажные амортизаторы от старого мотоцикла.

На ведущей части снегохода следует закрепить двигатель и коробку передач. Кроме того, нужно заранее выбрать — собирать самодельный снегоход на гусеницах или же на колесном ходу. Свои преимущества и недостатки есть в обоих типах приводов.

Снегоходы с задними ведущими колесами более маневренны, легче по весу. Но на рыхлом снегу потребуется комплектовать колеса цепями, иначе неизбежны пробуксовки. Гусеничный ход, несомненно, обеспечит большую проходимость снегохода, хоть и увеличит вес машины.

Самодельный гусеничный снегоход

Гусеницу зачастую тоже изготовляют самостоятельно. Причем применяемые материалы и способы изготовления зависят, как говорится, от фантазии и возможностей. Водопроводные трубы, конвейерные ленты, мотоциклетные цепи или цепи от старых комбайнов — все это можно использовать, изготовляя самодельные снегоходы на гусеницах. Главный упор при этом делается на надежность, легкость и качество сцепления гусеничных траков с поверхностью.

Видео самодельных снегоходов из мотоблока

youtube.com/v/W7nFkiP17kE?version=3&hl=ru_RU»/>

Самодельный каракат из мотоблока еще одно видео

Снегоход на колесах из мотоблока своими руками. Снегоход из бензопилы своими руками. Какие колеса ставить на снегоход с двигателем от мотоблока

Сделать снегоход своими руками намного проще, чем кажется. Для этого потребуется желание, несколько деталей от простаивающей в сарае или гараже техники, любительские навыки работы с металлом и немного времени. Покупные узлы, скорее всего, тоже потребуются, но стоимость снегохода или снегоката с мотором, собранного за несколько вечеров, будет гораздо дешевле покупного.

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

  1. Не проваливаться в снег.
  2. Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов «Буран» или любых инструментов и средств передвижения с мотором — скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

Простые детские снегоходы

Самый простой способ сделать опору — это установить широкие лыжи под раму. Особенно привлекателен вариант создания мотосаней тем, что для их сборки используются детский снегокат и инструмент с мотором небольшой мощности — например, шуруповерт, ручная газонокосилка-триммер или бензопила мощностью в 2 лошадиные силы.

Детский снегоход из бензопилы собирают, не усиливая его раму, но для перевозки взрослых людей в зимней одежде стоит добавить прочности в конструкцию.

Ледовые мотосани

Прогулка по реке зимой — скользкое занятие. Однако, если заменить снегокат на санки и приладить к ним мотор от бензопилы «Дружба» мощностью 4-5 л.с., получится безопасное средство передвижения по льду:

КПД и скорость саней на льду значительно выше, чем у других конструкций.

Но по рыхлому снегу такая конструкция пойдет с большим трудом.

Надувные колеса

По затратам времени вторая после снегокатов и саней по привлекательности конструкция — самодельный снегоход из бензопилы на широких надувных камерах от колес грузовика или трактора. На их поверхность для прочности наносится равномерный слой жидкой резины или наклеивается другой гибкий и непромокаемый материал. По окружности на равном расстоянии друг от друга поперек камеры надеваются цепи или прочно крепятся поперечины для увеличения сцепления. Диски для колес можно взять велосипедные , мотоциклетные или сделать самостоятельно.

Если в надувной конструкции не будет полозьев, то она сможет ездить даже без снега по почве.На такие вездеходы можно ставить рамы вместе с двигателями от мотоциклов «Иж», «Урал» или «Днепр». Недостатки конструкции — габариты, вес и высокая степень уязвимости колес, но на популярности скоростной самодельной пневматики это не отражается.

На гусеничном ходу

Гусеничные опоры применяются чаще других, одновременно выполняя функцию движителей. Причина в высоком КПД и надежности. Такая конструкция позволяет развивать высокие скорости, сохраняя устойчивость и маневренность. Существует несколько вариантов того, как своими руками сделать гусеницы для снегохода:

  • из транспортерной ленты;
  • из покрышек грузовика;
  • из приводных клиновидных ремней.

Поперек транспортерной ленты надо прикрутить болтами распиленные вдоль оси пластиковые или ПВХ трубки не больше дюйма в диаметре.

С таким легким аппаратом может справиться даже ребенок.

Старые покрышки колес грузовика с зимним протектором тоже можно использовать в качестве гусениц, если отрезать от них боковины. Поперечины им не нужны, а вот обметать края леской с шагом в сантиметр придется, иначе покрышка быстро разлохматится.

Приводные ремни, так же, как транспортерную ленту, нужно оборудовать грунтозацепами. Несколько параллельных ремней, от 2 и больше, соединяют между собой поперечными прочными грунтозацепами, прикрепляя их к ремням заклепками или с помощью винтов. Расстояние между соседними зацепами должно равняться шагу ведущей звездочки.

Гусеницы из транспортерной ленты или ремней часто усиливают цепью , что увеличивает надежность и долговечность движителя.

В таких снегоходах легкость сочетается с надежным приводом.

Одна из разновидностей гусеничных снегоходов — это мотособака, которая получила название по сходству с упряжной собакой для нарт. В ущерб маневренности была облегчена конструкция, тяговое усилие также увеличилось. Зато это самый эффективный механизм буксировки по снегу.

Для смены направления нужно прикладывать значительные усилия со смещением центра тяжести мотособаки.

Основные размеры для сборки двухместного снегохода, указанные на чертеже, помогут сделать езду комфортной. Остальные размеры будут зависеть от наличия запасных частей, схемы сборки.

При движении дискомфорт от встречного ветра ослабляют, установив мотоциклетное стекло и брызговики для ног. Но полностью закрыться на таком транспорте от холодного ветра невозможно. Для комфорта нужна полностью закрытая кабина, а значит — вырастет вес и потребуется более мощный двигатель.

Снегоход с автомобильным двигателем предназначен для длительных поездок на большие расстояния. При теплоизолирующем материале кузова поездка сравнима с комфортом легкового автомобиля.

А самый простой способ достижения комфорта — это просто поставить заднеприводный автомобиль на широкие опоры вроде лыж, гусениц или пневматических колесных камер, а также пустить привод штатных колес к снегоходным движителям и прикрепить переднюю лыжу к рулевой сошке.

Нелишним будет при изготовлении предусмотреть сменную схему замены колес на лыжи и обратно, если использовать для переделки запасные детали.

Апгрейд самодельных снегоходов

Прокатившись на собранном своими руками простом снегоходе, невозможно удержаться и от мыслей по улучшению транспорта. В первую очередь можно снизить влияние морозного ветра. Для этого обычно используют готовые обтекатели, ветровые стекла — например, как у популярного «Бурана»:

В короткие зимние дни не раз пригодится свет от мотоциклетной или автомобильной фары. Чтобы лампа светила, потребуется генератор. Для мини-конструкций достаточно установить велосипедный генератор с приводом от редуктора мотора. Скоростные аппараты потребуют более мощного освещения.

Нет предела совершенству. Однажды собранный снегоход можно бесконечно дооборудовать все новыми приспособлениями для работы, комфорта и надежности. Немало форумов по этой теме существуют в сети, позволяя передавать свой и учитывая чужой опыт конструирования зимнего транспорта.

Внимание, только СЕГОДНЯ!

После того как люди видят цены на снегоходы в магазине, то задают вопрос как самому сделать снегоход из мотоблока, на сколько это дорого и сложно? С чего начинается изготовление самоделки — снегоход из мотоблока? Вначале необходимо определить, какой мощности двигатель использовать. Мы в качестве двигателя воспользовались двигателем мотоблока в 6 лошадиных сил. Обычно на мотоблоки устанавливают четырехтактные двигатели с принудительным воздушным или водяным охлаждением.

Из мотоблока также можно использовать реверс редуктор, центробежное сцепление, рулевое управление и топливный бак. Далее необходимо продумать движитель снегохода. На большинство из них устанавливают гусеничный привод.

Лучшие самоделки — снегоход из мотоблока

При изготовлении самодельного снегохода для него используют гусеницы от других снегоходных машин, или же самодельные, собранные из подручных материалов. После выбора гусеницы, необходимо определиться, какой тип подвески использовать. Нужно выбрать из двух основных видов: подвеска на катках и склизовая подвеска.

У каждой из них есть как преимущества, так и недостатки. После этого важно определиться, какая у снегохода будет компоновка. Обычно на снегоход устанавливают спереди две рулевые лыжи и сзади гусеничный блок.

Двигатель можно установить как сзади, так и спереди снегохода.

Как самому сделать снегоход из мотоблока

Данный снегоход можно сделать за несколько выходных на даче в гараже. На первый взгляд его конструкция выглядит очень просто. Если же сравнить его проходимость в мокром или рыхлом снегу, он не уступит многим снегоходам промышленного производства.

Создание снегохода исходило из принципа: чем меньше вес и больше размер гусеницы, тем выше его проходимость по глубокому и рыхлому снегу. Поэтому конструкция будет максимально легкая.

Как сделать самодельный снегоход из мотоблока на гусеницах

Четыре колеса устанавливаются внутри гусеницы. Когда происходит движение они катятся по транспортерной ленте, с закрепленными грунтозацепами. Привод гусеницы осуществляется цепью от мотора, специальными ведущими звездочками, через ведомый вал. Они сняты с «Бурана».

Двигатель взят от обычного мотоблока, мощность которого 6 л.с. Быстро на нем не разгонишься. Мягкая подвеска лыжи и гусеницы была убрана, потому что снегоход предназначается для езды по рыхлому снегу. Этим конструкция была упрощена и снижена масса снегохода.

Изготовление гусениц для снегохода

Рассмотрим процесс изготовления гусеницы. Пластмассовая водопроводная труба 40 мм, нарезается длинной 470 мм. Из них будут сделаны заготовки для грунтозацепов. После чего каждая из них распиливается вдоль на равные части циркулярной пилой.

Грунтозацепы крепятся мебельными болтами к транспортерной ленте. Когда изготавливается гусеница, крайне важно сохранять между грунтозацепами одинаковое расстояние. В ином случае будет происходить «набегание» на зубцы ведущей звездочки, в результате чего гусеница будет проскакивать и сползет с катков.

Чтобы просверлить в транспортерной ленте отверстия для крепежных болтов, был сделан кондуктор. Для сверления отверстий было использовано сверло по дереву, имеющее специальную заточку.

Этот кондуктор позволяет сверлить одновременно шесть отверстий в транспортерной ленте, чтобы прикрепить три грунтозацепа гусеницы. Также были приобретены ведущие звездочки (2 шт), надувное резиновое колесо (4 шт), закрытые подшипники №205 (2 шт).

Токарь изготовил опору для подшипников и ведущий вал гусеницы. Рама снегохода изготовлена самостоятельно. Для этого использованы квадратные трубы 25х25 мм. Шарнирные оси поворота руля и лыж находятся в одной плоскости и на одной линии, поэтому была использована неразрезная рулевая тяга без шаровых наконечников.

Довольно легко делаются втулки поворота лыж. На переднюю поперечную балку рамы вваривается водопроводная муфта, внутренняя резьба которой 3/4 дюйма. Туда вворачиваются патрубки с наружной резьбой. К ним приварил сошки стойки лыж и рулевой тяги. На лыжи устанавливаются уголки, которые служат креплением к поворотной стойке снегохода. Снизу делается металлический подрез, чтобы лучше управлять снегоходом во время движения по укатанному снегу или насту.

Натяжение цепи регулируется смещением двигателя

Управление снегоходом происходит довольно просто. Для увеличения оборотов двигателя используется ручка газа, которая расположена на руле. Это включает автоматическое центробежное сцепление, в результате чего снегоход начинает двигаться. Поскольку мощность двигателя невелика, то скорость снегохода составляет 10-15 км/ч. Поэтому тормоза не предусмотрены. Чтобы остановиться необходимо сбросить обороты двигателя.

Гусеницы изготавливаются любой ширины. Выбирайте то, что удобнее сделать: узкую, но длинную гусеницу, или широкую, но короткую. Важно помнить, что большая гусеница будет больше нагружать двигатель и усложнит управление снегоходом. Если гусеницу сделать маленькую, то машина может провалиться в глубоком снегу.

Вес снегохода со всеми частями получился 76 кг. В него вошли: руль и двигатель (25 кг), лыжи (5 кг), колеса с осями (9 кг), ведущий вал (7 кг), гусеница (9 кг), сиденье со стойками (6 кг).

Можно уменьшить вес некоторых деталей. Для такого размера снегохода с гусеницей весовой показатель вполне удовлетворительный.

Характеристика полученного самодельного снегохода

длинна рамы 2000 мм;
ширина гусеницы 470 мм;
меж осевоерасстояние опорных катков 1070 мм.

Самодельный снегоход из мотоблока видео

Снегоход – уникальное транспортное средство для ежедневного применения в зимний период. Его используют для передвижения по заснеженной местности во время научных экспедиций, экскурсий, походов, охоты на животных, охраны территории. Такое изделие можно приобрести в специализированном магазине или сделать своими руками. Если готовые конструкции имеют достаточно высокую цену, и не каждый человек способен себе позволить такую покупку, то самодельные – более доступный альтернативный вариант, изготовленный из подручных материалов и техники.

Самодельный снегоход можно сделать своими руками из доступной техники. Для этих целей специалисты рекомендуют использовать:

  • бензопилы;
  • мотоблоки;
  • мотоциклы.

Важно! Чтобы сделать портативный снегоход в домашних условиях, обязательно нужно иметь навыки работы со слесарными инструментами.

Чертежи, варианты готовых работ

Конструирование снегохода необходимо начинать из создания чертежа желаемого изделия. Он поможет в процессе работы изготовить практичное и функциональное оборудование, которое будет служить не один год.


Вариант готовой работы

Если для создания снегохода из мотоблока или мотоцикла можно воспользоваться готовыми чертежами, то для конструкции из бензопилы – их не предусмотрено, так как каждый инструмент имеет свои технические характеристики и особенности.

Снегоход из бензопилы

Совет. Снегоход можно сделать как гусеничным, так и лыжным.

Прежде чем приступить к изготовлению снегохода из бензопилы, необходимо выбрать оборудование, которое будет обладать всеми необходимыми характеристиками. Оптимальный вариант для этой цели — бензопила «Дружба», «Урал» и «Штиль» (мощность этих инструментов идеально подходит для создания скоростных снегоходов).

Важно! Двигатель и редуктор – основные детали бензопилы, которые используются в процессе работы.

Конструкция снегохода состоит из четырех частей:

  1. Гусеницы.
  2. Трансмиссии.
  3. Двигателя.

Бензопила Урал

Сборка самодельного снегохода производится не по какой-то предложенной схеме или стандартному чертежу, а исходя из материалов и инструментов, которые есть в распоряжении мастера.

Инструкция по сборке снегохода из бензопилы

Сборка изделия – достаточно интересная работа. Она состоит из нескольких последовательных этапов, которые должны выполняться аккуратно и ответственно.

  • Первый этап – это сборка каркасной основы будущего самодельного снегохода. Для работы потребуются стальные уголки (размер – 50 х 36 см) или стальные листы (толщина – не менее 2 мм). Из уголков делают среднюю часть конструкции, а из листов – переднюю и заднюю.

Совет. Чтобы придать необходимой жесткости конструкции, металл загибают под уголом в 90 градусов.

  • Аккуратно делают два сквозных отверстия под размещение вала гусеничного механизма и направляющих устройств гусеничных колес (натяжные устройства устанавливаются с обеих сторон лонжеронов).

Важно! Переднее устройство специально предназначено для натяжения второй ступени натяжной передачи, оно также помогает в регулировке самой гусеницы.

  • К нижней части лонжеронов аккуратно приваривают специальные кронштейны (их крепят на одинаковом удалении друг от друга), в их открытые пазы и устанавливают опорные катки.
  • Катки (в резиновых чехлах) располагают на пяти осях, каждый из которых крепят с нижней стороны открытых пазов.
  • Между каждым из элементов устанавливают специальные втулки из дюралюминия (они изготавливаются из подходящей трубы).

Совет. Чтобы не тратить время на изготовление катков и осей для них, их можно позаимствовать у старого оборудования для выкапывания картофеля.

  • Сами оси кронштейнов крепят при помощи гаек и контргаек (они предназначены для усиления рамы снегохода, удерживают лонжероны на определенном расстоянии друг от друга).
  • Из трех металлических уголков делают стойки для крепления подготовленного редуктора бензопилы, устанавливают промежуточный вал цепной передачи.
  • На подготовленный каркас устанавливают сиденье для пользователя (для этих целей используют подходящий ящик или автомобильное кресло), его фиксируют на участке между средней и задней частью конструкции.

Снегоход из бензопилы
  • На переднем участке каркаса делают отверстие для размещения руля, его делают из трубы с приваренными ручками управления.
  • В местах крепления стоек снегохода устанавливают металлические косынки (они укрепляют конструкцию, делают ее более прочной и надежной).

Важно! Чтобы будущий самодельный снегоход обладал хорошей проходимостью по заснеженной местности, его оснащают гусеничным механизмом.

  • Из металлической трубы изготавливают вал привода снегохода, в него вставляют специальный круглый фланец для крепления зубчатых колес.
  • Для создания рулевого управления применяют оборудование из старых мотоциклов или мопедов с трехрычажным управлением.

Готовый снегоход имеет небольшой вес, легко размещается в багажник автомобиля для транспортировки на большие расстояния. Его управление настолько простое и понятное, что даже ребенок с легкостью может ним пользоваться.

Снегоход из мотоблока

Мотоблок – еще один вариант оборудования, которое используется в процессе изготовления снегохода своими руками. Его конструкцию практически не нужно переделывать, так как она изначально является многофункциональной.

Существует три типа снегоходов из мотоблока:

  • колесные;
  • на гусеницах;
  • комбинированные.

Мотоблок

Прежде чем приступить к работе с мотоблоком, необходимо определиться с типом будущей конструкции. От него и будет зависеть сложность работы мастера, а также длительность всего процесса.

Конструирование снегохода из мотоблока

Важно! Для создания колесного снегохода не нужно переделывать систему рулевого управления, особое внимание нужно уделить только на раму устройства и лыжи.

  • Раму снегохода изготавливают из металлических труб или уголков (она должна иметь форму прямоугольника).
  • К готовому основанию присоединяют ящик или кресло для размещения водителя.
  • Отдельно изготавливают лыжи из уголков и листового металла, приваривают их к раме.
  • Готовую конструкцию присоединяют к мотоблоку, используют по назначению.

Чертеж: снегоход из мотоблока

Снегоход из мотоцикла: руководство для мастеров

Сделать снегоход из мотоцикла не так уж и просто. Если сборка предыдущих изделий практически не вызывает трудностей, то с этой конструкцией придется помучиться. Для работы потребуются не только инструменты, материалы и техника, но и навыки в работе со сварочным аппаратом и другим оборудованием.

Важно! Мотоциклы «Урал», «Иж» и «Днепр» — самые подходящие модели для изготовления снегохода своими руками.

Технология конструирования снегохода

  • Делают подходящую раму из металлических труб разного диаметра и стальных уголков. Ее основу выполняют в виде прямоугольника (его габариты — 150 х 43,2 см).
  • Конструируют рулевую балку из металлических уголков (ее размеры – 50 х 50 х 5 мм), ее части обшивают плотными металлическими накладками. Готовую конструкцию устанавливают в горизонтальном положении на сверлильном станке.

Мотоцикл Иж
  • Раму и готовую балку обрабатывают в местах соединения, подготавливают специальные пазы для надежной фиксации элементов.
  • Переднюю перекладину рамы оснащают прочным уголком.
  • Крепят сидение к раме конструкции.
  • Делают отверстия в лонжеронах.
  • Между рулевой и средним участком приваривают швеллер.
  • Подбирают подходящую гусеничную звездочку и резиновую ленту для дальнейшей установки (подходящие габариты – 2200 х 300 мм, толщина – не более 10 мм).
  • Саму гусеницу аккуратно обшивают капроном, чтобы материал не расслаивался в процессе использования.

Снегоход из мотоцикла
  • Устанавливают трансмиссию, которая состоит из переднего и заднего моста. Передний – ведущий, он состоит из трубчатого вала, гусеничной звездочки и катков (сами звездочки фиксируются на сквозные болты). Конструкция заднего моста состоит из гусеничного барабана и трубчатого вала.
  • Лыжи приваривают к конструкции снегохода (для их изготовления используют листы стали и металлические уголки).

Система управления самодельного снегохода из мотоцикла довольно сложная в конструировании. Она состоит из:

  • продольной тяги;
  • поперечной тяги.

Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла – реальность. Его может изготовить каждый желающий мастер. Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы.

Самодельный снегоход: видео

Мотоблоком называется универсальное профессиональное мобильное средство, предназначенное для сельскохозяйственных работ.

Из мотоблока можно сделать многое, даже снегоход, главное смекалка. Такое сооружение станет полезным средством передвижения не только в зимний период.

Снегоход является необычным зимним транспортом. Отличная проходимость и маневренность – его главные особенности. По видам снегоходы бывают рабочие, спортивные, туристические и горные .

Процесс переделывания мотоблока в снегоход – процесс комплексный и не простой, но реальный.

Существует много способов переделывания мотоблока в снегоход, при этом конструкции могут быть разнообразными как простыми, так и сложными. Всё зависит от того, для какой цели нужен снегоход.

Но как переделать мотоблок в снегоход, чтобы сборка оказалась максимально надёжной? Об этом речь пойдёт в данной статье.

Превращение мотоблока в снегоход

Начнем с вопроса. Почему именно мотоблок? Объясняется все очень легко. Пришла осень и постепенно все полевые работы сошли на нет. Мотоблок, как медведя отправили в зимнюю спячку. До весны он явно не понадобится, а нет. Зимой он тоже верой и правдой может служить хозяину, облегчая его трудовую деятельность. Поможет в доставке дров из лесу, воды из реки и просто облегчит передвижение по снежному покрову. Сделает его быстрым и комфортным.

С чего начнем? С двигателя. В качестве базового агрегата для нашего снегохода прекрасно подойдет мотоблок среднего класса «Нева», оборудованный задним тягово-сцепным устройством и ручным управлением. Его двигатель при довольно невысокой стоимости, собран из качественных деталей японского производства. Кроме того оснащен принудительным воздушным охлаждением, что очень пригодиться будущему снегоходу. В результате получаем агрегат мощностью до 7 л.с.

Для самостоятельного создания снегохода потребуется трубогиб, сварочный аппарат, угловая шлифовальная машинка, силовой агрегат и ряд покупных запасных частей, которые понадобятся в процессе сборки.

Снегоход на базе мотоблока: сборка

Сборку снегохода на базе мотоблока следует делать поэтапно:

  1. Для проектирования снегохода следует внимательно подойти к его эскизу и предусмотреть составные части.

Конструктивные особенности устройства будут зависеть от прогнозируемых задач. Сам механизм будет состоять из ведомой и ведущей части. Ведомая часть — это амортизаторы, полозья, рулевая колонка. Ведущая включает раму, привод и двигатель. Чтобы грамотно подобрать детали снегохода лучше сделать макет (из картона, например) прогнозируемого снегохода и лучше, если она будет в натуральной величине.

Нужно определиться с расположением и формой всех составляющих будущего агрегата, сборку которого собираетесь делать своими руками.

2. Изготавливаем раму. Необходимо изначально выполнить чертежи, где указать все размеры рамы. Для удобства можно воспользоваться типовым чертежом снегохода представленным выше. Для этого можно применить трубы, предпочтительно трубу 25х25, поскольку она более надёжная, чем например, водопроводная. Благодаря трубогибу делаем нужную форму труб, закрепив точечной сваркой.

3. Завариваем стыки неразрывным швом, к полученной раме привариваем кронштейны для крепления двигателя, сиденья и рулевой колонки. В качестве сидений пригодятся, например, старые кресла. Пригодится руль от велосипеда.

4. В качестве полозьев используем две лыжи, соединенных шарнирами с рулевой колонкой. В качестве поворотных втулок используем болты. При постоянной смазке они прослужат очень долго. Кроме этого за счет положения патрубков можно изменять клиренс снегохода. Для снятия нагрузки с гусеницы устанавливают опорную лыжу с натяжными роликами.

5. Монтаж двигателя и коробки передач выполняем на ведущей части механизма.

6. Определяем ход будущего снегохода. Он может быть колесным и гусеничным. В первом случае за счет небольшого веса шасси увеличивается маневренность, но уменьшается проходимость, особенно на рыхлом снегу. Поэтому целесообразно колеса снегохода укомплектовать цепями. Во втором случае наоборот гусеницы увеличивают проходимость, но уменьшают маневренность.

7. Обеспечить ваш агрегат зимней «обувью» не так то, просто. Для снижения пробуксовки используют цепи. Возьмите камеру грузового автомобиля, спустите воздух и наденьте на каждое колесо 5-6 цепей, а затем снова накачайте. В результате получите колеса адаптированные к зимнем условиям.

8. Еще один малобюджетный вариант колес для снегохода.

9. В качестве еще одного варианта зимних колес можно использовать покрышки большого диаметра от грузового транспорта и тракторов, предварительно электролобзиком сделать вырезы, как показано на фото для увеличения сцепления с поверхностью дороги.

10. Изготовьте четыре стальных обруча по диаметру немного меньше, чем накаченная камера соответственно всех колес снегохода. По ширине они должны быть в 2-3 раза больше, чем соответствующее колесо. Далее с наружной стороны приварите по 7-8 пластин толщиной 20 мм для лучшего сцепления с полотном дороги. После чего камеры спустите, установите обручи и снова накачайте. Получится недорогой, но довольно приемлемый вариант колеса для снежной дороги.

11. Гусеницы для снегохода можно сделать дома своими руками. В качестве материала подойдет конвейерная лента с прикрепленными на болтовых соединениях брусками или кусками труб для увеличения сцепления с дорогой.

Рама выполнена из трубы квадратного сечения 25х25х2, на нее установлена гусеница, двигатель с редуктором, передняя подвеска и платформа.


Передняя ось неподвижна, жестко крепится к раме, задняя двигается по раме и направляющей и с помощью болта регулируется натяжение гусеницы.

Гусеница изготовлены из транспортерной ленты, в качестве траков применена водопроводная труба диаметром 40 мм, с толщиной стенки 5 мм.

Посередине установлена опорная лыжа, для снятия нагрузки с гусеницы между осями и натяжные ролики.



Ведущий вал состоит из звезда от мотоцикла «Минск», две звездочки от снегохода «Буран», натяжные барабаны.

Цепная передача, передаточное отношение 1:3, цепь и звездочки от «Минска. Двигатель «Садко» объемом цилиндра 200 м3, 6,5 л.с. с редуктором 1/2 и автоматическим сцеплением.

В передней подвеске лыжи применены с детского снегохода «Аргамак», усиленные трубой 25х25х2. Шарниры выполнены с помощью резьбового соединения М16. Аналогично исполнено рулевое управление. Руль использован от «Минска».

В результате такой сборки получиться отличное моторизованное средство передвижения с количеством от одного до двух пассажиров и небольшой массы груза.

Стоит помнить, что неосторожное катание на снегоходе может быть очень опасным и привести к травмам и летальному исходу, поэтому нужно придерживаться правил безопасности. Не рекомендуется на снегоходе пересекать замёрзшие водоёмы.

Снегоход с двигателем от мотоблока:еще вариант

Надёжный и достаточно мощный снегоход получиться с двигателем от моноблока. К сборке сооружения отлично подойдёт мотоблок «Нева» с японским двигателем.

В большинстве случаев мотоблоки состоят из 4-тактных одноцилиндровых бензиновых двигателей с воздушным охлаждением, но 2-тактные двигатели тоже востребованы, поскольку имеют небольшую массу, не сложную конструкцию, высокую ремонтопригодность, ручной запуск и т. д.

70 километров в час — такую скорость можно «выжать» из обычного мотоблока, правда, только в том случае, если к его сборке подойти профессионально.

Из мотоблока можно сделать снегоход, словно гоночный автомобиль, преодолевающий снежные заторы.

На таком агрегате можно не только землю пахать, но и ездить в лес за дровами, на охоту, рыбалку или просто кататься с ветерком. Для жителей долгих зим снегоход будет незаменимым транспортным средством.

Топлива расходуется не много, примерно 2 литра в час.

В большинстве случаем снегоходы изготавливают по схеме «2 лыжи впереди и 1 гусеница сзади». Такая конструкция оптимально устойчивая.

Самодельные снегоходы из мотоблока на фото

Еще один снегоход из мотоблока своими руками вкратце

1. Берём основные составляющие снегохода.

2. Устанавливаем двигатель на гусеничный двигатель.

3. Крепим 2 тяги к гусеничному двигателю, которые присоединяются к поперечной балке с лыжами и рулём.

4-5. Между тягами устанавливаем переднюю стойку и сиденье.

6. Крепим гусеничный движитель к балке с управляемыми лыжами и рулём.

7. Берём болты и штифты и собираем все детали будущего агрегата.

8. Снегоход готов.

Уникальность снегохода состоит в его возможности проехать в тех местах, где обычные машины только мечтают это сделать.

Снегоход из мотоблока видео

Видео про снегоход 2

Видео № 3 про снегоход своими руками(мотоблок (Зубр) на гусеницах!

Подобрано для вас:

Снегоход – это достаточно полезный агрегат, который способен преодолеть высокие снежные сугробы, имея на борту не только водителя, но и небольшой багаж. Высокая стоимость некоторых моделей снегоходов делает их практически недоступными для большинства населения. Из-за этого многие жители северных и центральных регионов предпочитают делать снегоходы из подручных средств. Очень часто в данных целях используется мотоблок – снегоход на базе этого агрегата получается достаточно мощным и выносливым.

Как выбрать двигатель для снегохода?


Прежде, чем самому сделать из мотоблока снегоход, нужно выбрать двигатель для агрегата. Оптимальным вариантом станет использование мотора, оборудованного тягово-сцепным устройством и механизмом ручного управления. Этими комплектующими обладают двигатели мотоблоков Нева МБ-1 и МБ-2. Они достаточно надежны, выдерживают высокие нагрузки в тяжелых погодных условиях, не выходят из строя при экстремально низких температурах.

Помимо моторов от российских мотоблоков, также можно использовать двигатели агрегатов японского производства. Лучше всего, если вы выберите 4-тактный одноцилиндровый мотор, оборудованный системой воздушного охлаждения. Такой двигатель также показывает отличные эксплуатационные показатели, практически не перегревается, а его детали не поддаются коррозии.

Третий вариант – это применение для снегохода из мотоблока 2-тактного двигателя. Он отличается простой конструкцией и небольшой массой. Такой мотор от мотоблока очень просто починить, имея под рукой только гаечные ключи и отвертку.

Подготовка к изготовлению снегохода


Чтобы сделать снегоход из мотоблока своими руками, потребуется заранее подготовить материалы и оборудование.

Для работы понадобится:

  • Сварочный аппарат;
  • Трубогиб;
  • Болгарка;
  • Дрель;
  • Гаечные ключи и отвертки;
  • Комплект крепежей;
  • Трубы, диаметром 1 см;
  • Стальные листы, Толщиной 5 мм;
  • Хомуты;
  • Тиски;
  • Токарный станок;
  • Колеса.

Помимо подготовки оборудования и материалов, крайне важно внимательно изучить чертежи. Они будут подсказывать вам, как и в каком порядке монтировать элементы снегохода.

Собирать снегоход на базе мотоблока лучше всего в теплом сухом месте, например, в гараже. В таких условиях быстрее высохнет герметик и краска, которую вы будете использовать для оформления агрегата.

Как сделать снегоход из мотоблока – поэтапная сборка


От соблюдения алгоритма изготовления снегохода из мотоблока зависит половина результата. Поэтому выполняйте все действия строго в указанном ниже порядке. Самодельный снегоход изготавливается в такой последовательности:

  1. Для начала сварите раму. Для этого нужно использовать стальные листы и трубы. При помощи трубогиба придайте деталям нужную форму, предварительно нагрев металл газовой горелкой. Соединяйте детали исключительно посредством сварки. После изготовления рамы покрасьте ее, чтобы металл как можно дольше не поддавался воздействию коррозии;
  2. После полного высыхания краски необходимо закрыть все имеющиеся стыки неразрывным швом, после чего к несущей части каркаса приварите прочный металлический кронштейн, который будет удерживать двигатель снегохода. Как вариант, можно приварить кронштейн из чугуна, но делать это допускается только в том случае, если ваш снегоход будет обладать большими размерами и весом;
  3. На следующем этапе в нижней части снегохода из мотоблока нужно приварить лыжи. Для этого возьмите стальные полосы, нагрейте их, и загните передние части деталей под углом в 45 °. Обязательно закалите металл, чтобы потом он не вернулся в свое изначальное положение;
  4. Далее установите на кронштейн мотор, сцепление и систему зажигания от мотоблока. В задней части снегохода установите и закрепите топливный и масляный бачок;
  5. После этого приварите к конструкции сиденье и рукоятки. К правой ручке подведите переключатели управления дроссельной заслонкой, кнопку пуск и рычаги ручного тормоза, снятые с мотоблока. Вертикальную ось рукояток соедините с лыжами так, чтобы они поворачивались при повороте рулевого механизма.


Изготовленная снегоходная приставка из мотоблока практически ничем не уступает своим рыночным аналогам. Она способна перевозить взрослого пассажира и его небольшую поклажу по глубокому снегу. При этом потребление топлива самодельным снегоходом будет в разы меньше.

Изготовление гусеничного снегохода


Этот способ подойдет в том случае, если вы хотите получить более проходимый агрегат, который сможет с легкостью преодолеть не только снежные заносы, но и болотистые местности. При этом следует учитывать, что гусеничный агрегат будет более тяжелым, что отрицательно скажется на его скорости и маневренности. Кроме того, для такого снегохода из мотоблока потребуется достаточно мощный двигатель, выдающий, по крайней мере, 9–10 л. с.

Не забывайте, что, как и в первом случае, помимо двигателя от мотоблока, снегоход потребуется оснастить системой зажигания, сцеплением, переключателями положения заслонки дросселя, пусковым устройством, рычагами ручного тормоза, и, если есть возможность, фарой освещения. При этом появляется риск того, что провода и шланги при движении снегохода могут намотаться на гусеницы. Чтобы избежать этого, надежно закрепите все шланги и провода к раме при помощи хомутов. Еще лучше, если перед этим вы оснастите их резиновыми или силиконовыми трубками, которые защитят проводку от влияния влаги.

Порядок работ по изготовлению снегохода из мотоблока в таком случае будет практически идентичным. Особое внимание следует уделить изготовлению гусениц. Для этого лучше всего воспользоваться транспортировочной лентой достаточной толщины. Прежде, чем начать изготовления гусениц, обязательно изучите схему, в которой указано место и порядок установки основных деталей механизма.


Порядок изготовления гусеничного механизма для снегохода из мотоблока выглядит следующим образом:

  1. Вначале возьмите пластиковую водопроводную трубу, длиной 470 и диаметром 40 мм, и нарежьте ее кусками – они послужат заготовками для будущих грунтозацепов;
  2. Распилите каждую из заготовок вдоль при помощи циркулярной трубы;
  3. Готовые грунтозацепы необходимо прикрепить к транспортировочной ленте посредством мебельных болтов. При этом обязательно соблюдайте одинаковую дистанцию между ними. В противном случае при движении механизма зубья ведущей звездочки будут набегать друг на друга, что приведет к проскакиванию гусеницы и ее сползанию с катков;
  4. Далее просверлите в гусеницах отверстия для болтов, используя для этого дрель и сверло по дереву со специальной заточкой;
  5. Затем сделайте ведущий вал гусеницы и опору для подшипников, используя стальные детали;
  6. После этого останется установить гусеничный механизм на самодельный снегоход.


Снегоход, оборудованный гусеничным механизмом, сможет легко преодолевать участки с мокрым налипающим снегом и болотистые участки дороги.

В случае если у вас нет достаточно мощного мотора от мотоблока, но вы желаете получить снегоход, который сможет передвигаться по болотистой местности, то можно оснастить агрегат комбинированными элементами передвижения.

Для этого гусеничный механизм следует установить в задней части снегохода, а лыжи – спереди под рулем агрегата. При этом в качестве ведомого элемента будет выступать именно гусеничный механизм.

Самодельный снегоход на гусеницах своими руками: фото, видео


Благодаря снегоходу зимой пользователь может без проблем перевозить багаж на борту и передвигаться сам или с пассажирами даже при наличии глубокого снега за окном. Для основной массы населения такая техника считается слишком дорогостоящей, поэтому целесообразно выполнить самоход из мотоблока своими руками. Как это сделать, и какому типу техники лучше отдать предпочтение?

Виды самодельных снегоходов

Даже без глобальных модификаций можно получить приличный вездеход, надев на мотоблок снегоходные колеса и зафиксировав небольшой прицеп. Что касается снегоходных колес, они могут быть выполнены в виде гусениц или непосредственно колес.

Гусеничный ход

Гусеничный ход конструктивно считается более сложным в исполнении. По сути, речь идет о гусеничной приставке, работу которой обеспечивает основной мотор. Агрегаты такого рода отличаются высоким уровнем проходимости, надежностью и устойчивостью. Если в вашем регионе зимой снежные осадки обильные, такая техника будет незаменима.

Для изготовления непосредственно гусениц подойдет конвейерная лента, мотоциклетная цепь и водопроводная труба.

Использование лески для обшивания краев ленты позволит существенно продлить ее эксплуатационный срок. Ориентируйтесь на интервал в 10 мм при выполнении стежков. Остается сшить края, чтобы лента была замкнута в виде кольца. Даже если снег рыхлых и глубокий, самодельный самоход не будет буксовать, но помните, что с высокой проходимостью будет уменьшаться маневренность, поскольку фактор веса будет играть свою роль. Ходовая часть агрегата с гусеничным ходом может достигать веса в 30 кг.

Колесный ход

Если снежный покров зимой в вашем регионе не слишком высокий, более целесообразно и экономично отдать предпочтение колесному варианту. Все, что вам понадобится – компактный прицеп и соответствующие колеса. Маневренность в данном случае намного выше, поскольку удельный вес установленных сзади колес относительно малый. Установка специальных цепей позволит исключить пробуксовку техники в рыхлом снежном покрове. Сделать колеса можно двумя способами:

  1. Для изготовления колес можно использовать камеры от грузовика. Спустите их и наденьте на колеса мотоблока. На завершающем этапе используйте цепи для обмотки колес, зафиксируйте концы и лишь в последнюю очередь накачивайте их насосом.
  2. Колеса прицепа и мотоблока снарядите металлическими обручами. По одному на колесо будет достаточно. При выборе размера обруча ориентируйтесь на габариты колеса. Ширина должна быть больше, чем у колеса, в 2-3 раза, а диаметр слегка меньше. Для повышения уровня сцепления с поверхностью и обеспечения устойчивость агрегата приварите несколько металлических пластин с тыльной стороны обруча. Оптимальная толщина пластины – 25 мм. Так вы сможете создать имитацию грунтозацепа. Прежде чем надеть обруч, обязательно спустите камеры, они будут плотно прижаты к нему после накачивания.

Изготовление снегохода на гусеничном ходу своими руками

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).

Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.

  1. Рама.
    В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
  2. Сиденье.
    Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.

Обязательное условие: сиденье должно быть изготовлено из водонепроницаемого материала.

  1. Двигатель.
    Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.
  2. Бак.
    Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.
  3. Лыжи.
    Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.
  4. Руль.
    При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.
  5. Гусеницы.
    Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.
  6. Привод.
    Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.

Рама

Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.

Если самостоятельно не получится произвести расчеты и составить чертеж, то для примера используйте чертеж с нашего сайта.

Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.

Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.

Гусеницы для снегохода из шины (покрышки)

Инструкция по изготовлению гусениц:

  • Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.

Многие любители самодельной техники занимаются разработкой и изготовлением вездеходов на гусеничном ходу.

Применяются самые разные решения при воплощении задумок в жизнь, но самой большой проблемой энтузиастов этого вида транспорта были и остаются гусеницы. Конечно, никто не запрещает использовать в своих образцах движители заводского изготовления, но хочется, чтобы вездеход (или снегоход), сделанный своими руками, имел и самодельные гусеницы. Давайте рассмотрим некоторые способы изготовления гусениц, которые показали достаточно хорошие эксплуатационные характеристики.

Особенности конструкции

Самодельный снегоход из мотоблока представлен ключевыми элементами в виде ведущей и ведомой части. Последняя состоит из полозьев, рулевой колонки и амортизаторов. Ведущая часть должна состоять из привода, рамы и силового агрегата. Чтобы иметь четкое представление о конструкции будущей самодельной техники, подберите подходящий чертеж с учетом условий дальнейшей эксплуатации, после чего выполните эскиз и изготовьте картонный макет.

Что касается вариантов эксплуатации, продумать их следует заблаговременно, чтобы при работе над чертежом иметь возможность его дополнять и корректировать. Так вы будете иметь четкое представление о том, что можно изготовить в дальнейшем самостоятельно, а от каких элементов можно вовсе избавиться. Остается определиться между колесным и гусеничным ходом, оба варианты были подробно рассмотрены выше.

Лучшие самоделки — снегоход из мотоблока

При изготовлении самодельного снегохода для него используют гусеницы от других снегоходных машин, или же самодельные, собранные из подручных материалов. После выбора гусеницы, необходимо определиться, какой тип подвески использовать. Нужно выбрать из двух основных видов: подвеска на катках и склизовая подвеска.

У каждой из них есть как преимущества, так и недостатки. После этого важно определиться, какая у снегохода будет компоновка. Обычно на снегоход устанавливают спереди две рулевые лыжи и сзади гусеничный блок.

Выбор мотора

Перед окончательной сборкой позаботьтесь о тщательном выборе силового агрегата. Три рассмотренных варианта являются оптимальными:

  1. Мотор с ручным управлением и тягово-сцепным устройством – идеальный выбор. Это могут быть МБ-2, МБ-1 или Нева. Среди отличительных характеристик стойкость к экстремально низким температурам и высоким нагрузкам, а также необычайная надежность.
  2. Малым весом и простой конструкцией отличаются двухтактные мотоблочные моторы. Ключевое преимущество заключается в простоте ремонта.
  3. Четырехтактные силовые агрегаты японских производителей с одним цилиндром также станут хорошим выбором. Они должны быть дополнены системой воздушного охлаждения. Среди преимуществ – стойкость к коррозионным процессам, устойчивость к перегреву и высокие технические характеристики.

Как самому сделать снегоход из мотоблока

Данный снегоход можно сделать за несколько выходных на даче в гараже. На первый взгляд его конструкция выглядит очень просто. Если же сравнить его проходимость в мокром или рыхлом снегу, он не уступит многим снегоходам промышленного производства.

Создание снегохода исходило из принципа: чем меньше вес и больше размер гусеницы, тем выше его проходимость по глубокому и рыхлому снегу. Поэтому конструкция будет максимально легкая.

Поэтапное изготовление

Пришло время разобраться окончательно, как из мотоблока сделать снегоход своими руками. В дальнейшем техника такого рода может использоваться для спортивных занятий, туристических прогулок или стандартной реализации хозяйственных работ. Не забудьте модифицировать базовую схему после того, как окончательно определитесь с направлением использования. Многие расходные элементы можно изготовить самостоятельно или позаимствовать со старой техники.

Особо пристальное внимание уделите расчетам размеров используемых расходных элементов.

Дальнейшая поэтапная технология сборки представлена следующими операциями.

Используйте трубы и листы, чтобы сварить раму. Мотоциклетные рамы стану идеальным вариантом, но классические водопроводные также являются неплохим выбором. Для создания необходимой формы воспользуйтесь трубогибом, но предварительно материал придется нагреть с помощью газовой горелки. Точечная сварка позволит соединить элементы, после чего необходимо надежно защитить конструкцию от коррозионных процессов. Для этого достаточно покрасить готовую раму.

Как только краска окончательно высохнет, используйте цельный шов для закрытия всех стыков. Чтобы силовой агрегат снегохода был надежно зафиксирован, приварите кронштейн из металла непосредственно к каркасу.

При условии повышенной массивности и габаритности техники кронштейн можно выбрать чугунный.

Приварите лыжи внизу. Для этого нагрейте стальные полосы и загните края под углом в 45 градусов. Поскольку существует вероятность возврата металла в исходное состояние, его следует обязательно закалить. Если стоит выбор между пластмассовыми и деревянными лыжами, однозначно отдайте предпочтение последним, поскольку сцепление с поверхностью у них гораздо лучше.

Пришло время установить на кронштейн двигатель, после чего приходит черед системы зажигания и сцепления. Все элементы можно позаимствовать непосредственно из мотоблока. Не забудьте о том, что сзади должен быть бачок для масла и топлива. На завершающем этапе приварите рукоятки и сиденье. Ручное управление должно быть проведено к правой ручке. Для простоты управления лыжами присоедините к ним вертикальную ось рукояток.

Переходим к практике

Рама, изготовленная из труб или уголков, в первую очередь оснащается рулевым механизмом. Выбрав высоту и угол наклона, приварите элемент точечной сваркой. Установите и зафиксируйте двигатель в соответствии с чертежом, уделив внимание отсутствию сильного наклона. Снегоход не должен иметь длинную топливную магистраль, поэтому постарайтесь расположить бак поближе к карбюратору.

Следующий шаг – установка гусеницы. Ведомый мост с надетым полотном крепите сзади рамы (на вилку, подвес, амортизатор и т.п., в зависимости от типа конструкции), ведущий – в средней части снегохода (чаще всего под водительским сиденьем), в максимально короткой сцепке с двигателем. Шестерни обоих мостов сцепляются предварительно.

Дополнительные аксессуары

К категории дополнительных элементов можно отнести амортизаторы, сани и прицеп.

Благодаря амортизаторам езда на снегоходе будет более комфортной. Для достижения правильной конструкции можно воспользоваться рычажными, предназначенными для мотоцикла. Они могут быть новыми или подержанными, но этот момент необходимо решить заранее.

Сани – отличный способ перевозить багаж или пассажиров. Если вы решили использовать старые сани, убедитесь, что они достаточно прочные и безопасные.

Если изначально у вас одноосный двухколесный мотоблок, компактный прицеп поможет превратить его в двуосный четырехколесный снегоход. К раме техники он дожжен быть приварен намертво.

Изготовление гусеницы из автомобильных покрышек

«>

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Гусеница

В первую очередь следует начать с самого сложного элемента конструкции снегохода – гусеницы. Наряду с мотором он является основным двигательным элементом всей техники. Для того чтобы его сделать, вначале нужно составить чертежи самодельных снегоходов на гусеницах (примерно как на нашем втором фото). Так вы будете знать точную последовательность выполняемых работ и не забудете о какой-либо мелкой детали. А теперь о том, как сделать гусеницу на практике. Для этого нам нужно взять пластмассовую трубу (примерно диаметром в 40 миллиметров) и 2 полоски транспортерной ленты. Количество кусков полосок зависит от того, насколько длинной будет ваша гусеница. Работа с этими деталями, а точнее, их обработка легко производится на циркулярной или же дисковой пиле (болгарке). При этом прорезать деталь нужно по одной стенке за раз. Это нужно для обеспечения точности выполняемых работ. Как соединять транспортную ленту с половинками обрезанной трубы? Для этого нам понадобится два мебельных болта, при этом диаметр их резьбы должен составлять порядка 6 миллиметров. Если совместить данное значение элементов с изготовленной конструкцией, шаг между грунтозацепами на выходе получится в 93 миллиметра.

При «наживлении» частей труб резаной их стороной наружу обязательно выдерживайте расстояние шага между ними. Если же смещение будет составлять 3 или более миллиметров, это приведет к несогласованной работе зубцов приводной шестерни и самой ленты, из-за чего в снегоходе начнутся проскоки. А это уже ведет к потере управляемости. Это несоответствие способно привести к тому, что лента может попросту сползти с катков.

Важно соблюдать и размерность гусеницы. То, какой длинны она будет, напрямую зависит от мощности двигателя, на котором будет работать самодельный снегоход. На гусеницах нужно произвести расчет номинального давления всей техники на ее плоскость. Таким образом, снаряженная масса снегохода относительно дорожного полотна должна составлять не более чем 0,4 кг/см2.

Еще один вариант изготовления гусеницы

Перед тем как сделать гусеницу своими руками, нужно выбрать технологию проведения работ. Допустимо использовать и методику, представленную ниже. Каркас движителей можно сварить с использованием труб, которые имеют прямоугольное сечение. Рекомендуется соединить их, используя раму, это позволит сделать конструкцию разборной. Шлицевая часть может быть позаимствована от «Бурана», это позволит сделать приводные валы, к ним нужно приварить шлицевую часть валов, которые позаимствованы от «Оки». Будет необходимо использовать и тормозные диски. Работая над передними валами, нужно на них установить тормозные механизмы. Некоторую часть от кожуха коробки передач нужно отрезать. Изготовление гусеницы своими руками позволит не только сэкономить, но и передвигаться по заснеженной территории без особых проблем. Такую конструкцию можно будет использовать в течение длительного времени без необходимости проведения ремонта.

www.syl.ru

Самодельный снегоход на гусеницах своими руками из мотоблока: видео, чертежи, фото

Как только в нашей стране начинается зима, учитывая климат, двухколесный транспорт убирается в гараж до весны. Бывает невозможно использовать автомобиль для передвижения из-за обильного снега. И тут на помощь всем автолюбителям, которые хотят передвигаться по заснеженной дороге, приходит снегоход на гусеницах, который можно сделать из мотоблока своими руками.

Возможность купить себе дополнительное транспортное средство есть не у всех, но каждый может самостоятельно сконструировать самодельный гусеничный снегоход из мотоблока.

Преимущества и особенности самодельного снегохода

  • Транспортное средство имеет механический привод и гусеничный мотоблок, при езде на котором, вы не застрянете в сугробах.
  • Управление происходит за счет лыж, а рулевая система находится впереди, поэтому вы сможете легко им управлять.
  • Цена при покупке того или иного транспортного средства немаловажна. Поэтому, если посчитать, стоимость изготовления снегохода самостоятельно будет ниже раз в пять, нежели покупать его от производителя. А еще дешевле он выйдет за счет имеющегося в наличии мотоблока и других деталей.
  • Надежность – там, где не пройдет человек и не проедет автомобиль, снегоход преодолеет все препятствия с легкостью.
  • Если снегоход изготавливается своими руками, то к выбору деталей конструктор подходит очень тщательно. Делая все самостоятельно, вы отвечаете за качество своей конструкции. Кроме того, уделяя большое внимание узлам механизма, вы делаете снегоход вездепроходимым.

к содержанию ↑

Устройство самодельного мотоблочного снегохода

Это востребованное изобретение, которое можно сделать самостоятельно при наличии качественных деталей. Мотоблок берется частично (отдельные детали) или используется полностью. Если вы решили использовать его не в полной комплектации, на него необходимо приварить несущую раму с задней осью, рулевой вилкой и колесами. Наиболее трудным этапом при этом становится преобразование рабочего вала мотоблока в приводную шестерню.

Наиболее практичным и универсальным решением при изготовлении самохода будет использование деталей от мотоблока. Потребуется только изъять с готового мотоблока вилку рулевой и двигатель.

Мотор можно расположить в задней части конструкции.

Перед началом самостоятельного изготовления конструкции начертите чертеж, соберите весь необходимый материал, подготовьте инструмент, и можно приступать. Конструкция достаточно несложная и с ней справится любой человек, для этого не обязательны техническое образование и какие-то навыки.

Если вы не заканчивали инженерный факультет и вам сложно составить чертеж, воспользуйтесь нашим.

Чертеж простой рамы для самодельного снегохода

На чертеже рама, которая вам потребуется при изготовлении снегохода.

Мотоблок в самодельном гусеничном снегоходе – это основная деталь, за счет которой ваш транспорт будет передвигаться.

Если все сделать правильно согласно чертежу, у вас получится снегоход на основе гусянки.

Чертеж рамы cнегохода на гусеницах

к содержанию ↑

Изготовление снегохода на гусеничном ходу своими руками

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).

Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.

  1. Рама. В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
  2. Сиденье. Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.

Обязательное условие: сиденье должно быть изготовлено из водонепроницаемого материала.

  1. Двигатель. Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.
  2. Бак. Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.
  3. Лыжи. Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.
  4. Руль. При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.
  5. Гусеницы. Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.
  6. Привод. Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.

к содержанию ↑

Рама

Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.

Если самостоятельно не получится произвести расчеты и составить чертеж, то для примера используйте чертеж с нашего сайта.

Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.

Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.

Гусеницы для снегохода из шины (покрышки)

Инструкция по изготовлению гусениц:

  • Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.

Гусеница из покрышки

  • Из транспортерной ленты:
    • отрезаем ленту необходимой длины;
    • прошиваем края леской;
    • замыкаем в кольцо, сшивая торцы;
    • на полученное полотно прикрепим грунтозацепы. В качестве грунтозацепов используем водопроводные трубы из пластика диаметром не менее сорока мм (распиливаем вдоль).
    • крепим трубы к полотну шурупами.

Гусеница из транспортерной ленты и труб ПВХ

Как сделать гусеницу своими руками, более подробно написано в отдельной статье. Возможно, вас заинтересуют другие самодельные приспособления к мотоблоку.

к содержанию ↑

Лыжи

Лыжи – это самая простая деталь, которую можно с легкостью изготовить. Опять же для изготовления необходим чертеж, на котором указаны все параметры. Ниже представлен чертеж, по которому можно изготовить лыжи для снегохода.

Лыжа

Если вы решили сделать снегоход на основе мотоблока, то надеемся, что вся выше предоставленная информация окажется полезной.

к содержанию ↑

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Видео-подборка

Загрузка…

Самодельный гусеничный снегоход: фото сборки, видео испытаний

Оригинальный самодельный снегоход на гусеничном ходу, сделанный своими руками из 200 кубового двигателя «Sadko»: фото пошаговой сборки с описанием, также видео испытаний гусеничного снегохода.

Автор самоделки Евгений Венгловский, решил подготовиться к зиме основательно и покатать жену и ребятишек на собственном самодельном снегоходе. Задумка удалась, в конце статьи будет интересное видео с катанием по снежным сугробам, но сначала давайте посмотрим процесс сборки транспортного средства.

Сборка снегохода.

Для постройки снегоходов очень хорошо подходят двигатели по типу «Лифан», автор решил использовать аналогичный двигатель объёмом 200 кубов на 6,5 лошадиных сил «Sadko GE 200 R».

Этот двигатель идёт уже с понижающим редуктором (1/2) и центробежным автоматическим сцеплением, которое срабатывает при увеличении оборотов двигателя, что идеально подходит для самодельных, снегоходов, мотоблоков, картов и прочей техники.

На фото двигатель китайского производства «Sadko».

Рама снегохода выполнена из профильной трубы 25 х 25 с толщиной стенки 2 мм.

Гусеница сделана из конвейерной ленты толщиной 3 мм, ширина ленты 300 мм, сама лента была разрезана вдоль пополам по 150 мм.

Траки сделаны из пластиковой водопроводной трубы диаметром 40 мм, толщиной стенки 5 мм. Труба разрезана вдоль.

Траки прикручены к конвейерной ленте болтами М6 с широкой шляпкой, болты закручены гайкой через шайбу и гровер. Края ленты соединены такими же болтами.

Ведущая ось гусеницы.

Ведомая звезда от Минска.

Звёзды для гусеницы от снегохода «Буран», направляющие барабаны самодельные.

Опорная лыжа снимает часть нагрузки с гусеницы, в верху направляющие ролики.

Задняя ось.

Задняя ось передвигается по раме по направляющей, что позволяет натянуть гусеницу снегохода.

Передняя ось неподвижна.

Ведомая и ведущая звёзды, а также цепь от мотоцикла Минск. Цепная передача с передаточным числом 1 к 3.



Рейка рулевого управления.

Шарниры выполнены с помощью резьбового соединения, гайка и шпилька на М16.

Руль от Минска.

Лыжи взяты от детского снегохода и усилены профильной трубой.

На фото показано как звезда зацепляет трак гусеницы.

Сидение сделано из фанеры в виде ящика, спереди место для ребёнка, сзади для двух взрослых.

Средняя опорная лыжа.

Техника готова к испытаниям.

Снегоход идёт уверенно с полной загрузкой.

На фото автор самоделки: Евгений Венгловский.

Рекомендую интересное видео автора о сборке гусеничного снегохода и его испытаниях.

Самодельный снегоход из бензопилы. Чертежи, схемы. Рекомендации по эксплуатации

Мастера и умельцы всегда стремятся переделать любую технику, доводя ее функциональность до максимального совершенства. Можно встретить множество разных полезных переделок. А изготовление снегохода из бензопилы стало классикой и поставлено на поток самодельной индустрии. Давайте ознакомимся с наиболее интересными вариантами трансформации состарившейся, и ненужной, советской бензопилы в легкий стремительный снегоход.

Устройство самодельного снегохода

Поскольку из статичного инструмента мы будем изготавливать транспортное средство, перед реализацией задуманного желания следует разработать принципиальную схему. Снегоход должен не только оптимально двигаться, но и быть способным перевезти вес хозяина + небольшой груз.

Исходя из этого, каждый узел должен иметь конкретное предназначение, а в самом начале четко продумано устройство. Принципиальная схема снегохода имеет следующий вид, на нее и следует ориентироваться при изготовлении самодельного снегоката с мотором от бензиновой пилы:

Порядок создания самодельного снегохода из бензопилы

При любом варианте изготовления устройство должно содержать определенные системы и механизмы: мотор, трансмиссию, ходовую часть, систему питания, механизм управления, электрооборудование, устройство для впрыска масла. Вся конструкция располагается в корпусе. Перед практическими работами желательно начертить эскизы и схемы каждого узла с размерами и спецификацией.

Для работы необходимы навыки сварщика, слесаря, стандартный набор инструментов слесаря, болгарка, сварочный аппарат, металлический профиль, стальной лист. А в целом, без хорошей технической подготовки и смекалки не обойтись. Обычно на практике мастера реализуют один из двух самодельных вариантов: одногусеничный: 2 передних лыжи+задняя гусеница или двухгусеничный: передняя лыжа+2 задних гусеницы.

Модели мотопил для переделки

Выбираем модель для переделывания — Урал, Дружба, Хускварна, Штиль. Можно использовать старый инструмент с изношенным пильным полотном.

Наиболее популярный вариант – пила Дружба, которая отличается простейшим устройством с минимальным количеством узлов и составляющих. Из недостатков можно выделить большой вес агрегата (12 кг.) и низкий уровень безопасности. Кроме того, эта техника маломощная 1 кВт и уже далеко не соответствует требованиям сегодняшнего дня – морально устарела даже для создания снегохода из бензопилы.

Если рассматривать Урал, то это более подходящая модификация, поскольку изначально разрабатывалась как мощная машина для валки леса. Поэтому по техническим параметрам Урал вполне соответствует предполагаемым нагрузкам на аэросани. При почти одинаковом весе с Дружбой, пила Урал гораздо мощнее – 3,7 кВт.

Самодельный снегоход из бензопилы Штиль, Хускварна — очень подходящие варианты, учитывая достаточную мощность 1,5 -3,0 кВт при малом весе 4 кг и современное исполнение инструментов.

Самодельный снегоход из бензопилы Штиль

Чертежи, схемы

Вначале создаем техническую схему для соединения основных узлов будущего снегоката и установки конструкции на гусеницы или лыжи. На чертеже представлена схема изготовления снегохода из бензопилы своими руками:

Условные обозначения к чертежу:

Стойки

Для установки систем необходимо проработать рамную основу. Обычно на практике центральную часть изготавливают из уголка 63х50 мм. Опорные катки крепятся кронштейнами, которые приваривают в нижней части рамы.

Для установки цепной передачи и редуктора предусматривают площадку из листовой стали, которую приваривают на раму. Используется готовое сидение с другой техники или формируют модуль из фанеры, его обтягивают тканью с поролоном или подходящим материалом. Перед установкой сидения следует обязательно предусмотреть опору для него. Из уголка 30х30 мм изготавливают стойки.

В качестве балки, соединяющей траверсу и переднюю часть рамы, мастера рекомендуют воспользоваться обыкновенной водопроводной трубой, на которую будет крепиться ведущий мост. В центре прикрепляют стойку для установки мотора, по бокам крепятся лыжи. Гусеницу можно взять новую или от Бурана. Приводным валом может служить труба 14-15 мм.

Далее на поперечину крепится двигатель, устанавливают редуктор, затем топливный бак. Тормозную систему обычно не устанавливают, поскольку скорость передвижения снегохода из бензопилы предполагается в пределах 25-30 км/ч. В качестве опорных катков и осей идеально подходят детали с сортировочной техники.

Система управления основана на движении опорных рычагов посредством двуручного руля. Можно воспользоваться рулем от старого велосипеда. Цепная передача — из двух ступеней. Первая – с большой ведомой звездочкой, вторая ступень – с ведущей звездочкой. Дополнительно в целях безопасности оснащают снегоход из бензопилы фарами, различными ограничителями.

Самодельные снегокаты, аэросани, мотонарты, мотобуксировщики

Семейство зимних переделок из бензопилы дополняют снегокат, аэросани, различные модификации мини снегоходов, специальные мотосани для детей. Сделать их еще проще, чем снегоход. На снегокате хорошо спускаться с горы. Двигатель от бензопилы устанавливается на металлический каркас, монтируется сидение и руль, крепятся обычные деревянные лыжи.

Самодельные аэросани

На аэросанях с тремя-четырьмя лыжами удобно ездить по ледяной, заснеженной, любой прямой поверхности. Мотобуксировщик (в народе мотособака) перемещается по любому рельефу.

Рекомендации по эксплуатации

Производителям любой техники не очень нравится, когда владельцы вносят различные изменения в конструкцию, расширяют функциональность изделий. Но бензопилы оказались таким благодатным устройством, что из них изобретатели умудрились изготовить множество агрегатов.

Однако, изобретателям следует всегда помнить, что различные модификации снегохода из бензопилы отнюдь не являются полноценным транспортным средством. Передвижение на самоделках вы осуществляете исключительно под личную ответственность. Поэтому следует соблюдать меры безопасности, как на полноценном снегоходе, не перегружать агрегат.

Ну и, конечно, лучше один раз увидеть воочию, чем много раз услышать или прочитать. Вашему вниманию интересные захватывающие видео от народных умельцев разных переделок снегохода из бензопилы.

Видео обзоры

Видео

Видео

Отзывы о самодельной технике

Костя:

«Не думал даже, что смогу сам сотворить такое чудо. Мой самодельный снегоход – это снегокат плюс гусеница с движком, соединенные осью. Гусеницу брал с транспортерной ленты. Работал без чертежей, мне так проще.

Плюсы: получился мощный агрегат, вытягивает двух взрослых нетолстых.

Минусы: жалею, что взял Дружбу, пила была старая, иногда заводиться мотор не хочет».

Виктор:

«За основу брал штилевскую пилу. Так и читал, что желательно, чтобы мотор имел не меньше 5 лошадок. На выходе у самодельного снегохода из бензопилы имею скорость 30-32 км/ч. Топлива берет примерно литр на километров 6-7. Ну и желательно с собой канистру брать, если дорога далекая, а то назад вручную придется толкать, бак-то маленький».

На нашем сайте Вы так же можете ознакомиться с описанием и отзывами о цепных пилах (аккумуляторных и бензиновых) таких брендов: Bosch,  Олео Мак, Eurolux, Тайга, Интерскол,  Hitachi, Eco, Лесник,  Poulan, Daewoo,  Hammer, Союз, Sturm, Парма, Зубр, Champion, Huter, Echo, Patriot, Урал, Karcher, Carver, Husqvarna,  Makita, Дружба, Kruger, Калибр,  Stihl, а так же дать обратную связь по бензопилам этих брендов, если вам есть что сказать о качестве сборки и опыте эксплуатации конкретных моделей цепных пил этих брендов, пишите в комментарии свой отзыв, он будет очень полезен для наших читателей.

Так же на страницах нашего блога вы можете почитать статьи про:

Самодельный снегоходы на гусеницах новинки видео

Оригинальный самодельный снегоход на гусеничном ходу, сделанный своими руками из 200 кубового двигателя «Sadko»: фото пошаговой сборки с описанием, также видео испытаний гусеничного снегохода.

Автор самоделки Евгений Венгловский, решил подготовиться к зиме основательно и покатать жену и ребятишек на собственном самодельном снегоходе. Задумка удалась, в конце статьи будет интересное видео с катанием по снежным сугробам, но сначала давайте посмотрим процесс сборки транспортного средства.

Сборка снегохода.

Для постройки снегоходов очень хорошо подходят двигатели по типу «Лифан», автор решил использовать аналогичный двигатель объёмом 200 кубов на 6,5 лошадиных сил «Sadko GE 200 R».

Этот двигатель идёт уже с понижающим редуктором (½) и центробежным автоматическим сцеплением, которое срабатывает при увеличении оборотов двигателя, что идеально подходит для самодельных, снегоходов, мотоблоков, картов и прочей техники.

На фото двигатель китайского производства «Sadko».

Рама снегохода выполнена из профильной трубы 25 х 25 с толщиной стенки 2 мм.

Гусеница сделана из конвейерной ленты толщиной 3 мм, ширина ленты 300 мм, сама лента была разрезана вдоль пополам по 150 мм.

Траки сделаны из пластиковой водопроводной трубы диаметром 40 мм, толщиной стенки 5 мм. Труба разрезана вдоль.

Траки прикручены к конвейерной ленте болтами М6 с широкой шляпкой, болты закручены гайкой через шайбу и гровер. Края ленты соединены такими же болтами.

Ведущая ось гусеницы.

Ведомая звезда от Минска.

Звёзды для гусеницы от снегохода «Буран», направляющие барабаны самодельные.

Опорная лыжа снимает часть нагрузки с гусеницы, в верху направляющие ролики.

Задняя ось передвигается по раме по направляющей, что позволяет натянуть гусеницу снегохода.

Передняя ось неподвижна.

Ведомая и ведущая звёзды, а также цепь от мотоцикла Минск. Цепная передача с передаточным числом 1 к 3.

Рейка рулевого управления.

Шарниры выполнены с помощью резьбового соединения, гайка и шпилька на М16.

Лыжи взяты от детского снегохода и усилены профильной трубой.

На фото показано как звезда зацепляет трак гусеницы.

Сидение сделано из фанеры в виде ящика, спереди место для ребёнка, сзади для двух взрослых.

Средняя опорная лыжа.

Техника готова к испытаниям.

Снегоход идёт уверенно с полной загрузкой.

На фото автор самоделки: Евгений Венгловский.

Рекомендую интересное видео автора о сборке гусеничного снегохода и его испытаниях.

После того как люди видят цены на снегоходы в магазине, то задают вопрос как самому сделать снегоход из мотоблока, на сколько это дорого и сложно? С чего начинается изготовление самоделки — снегоход из мотоблока? Вначале необходимо определить, какой мощности двигатель использовать. Мы в качестве двигателя воспользовались двигателем мотоблока в 6 лошадиных сил. Обычно на мотоблоки устанавливают четырехтактные двигатели с принудительным воздушным или водяным охлаждением.

Из мотоблока также можно использовать реверс редуктор, центробежное сцепление, рулевое управление и топливный бак. Далее необходимо продумать движитель снегохода. На большинство из них устанавливают гусеничный привод.

Лучшие самоделки — снегоход из мотоблока

При изготовлении самодельного снегохода для него используют гусеницы от других снегоходных машин, или же самодельные, собранные из подручных материалов. После выбора гусеницы, необходимо определиться, какой тип подвески использовать. Нужно выбрать из двух основных видов: подвеска на катках и склизовая подвеска.

У каждой из них есть как преимущества, так и недостатки. После этого важно определиться, какая у снегохода будет компоновка. Обычно на снегоход устанавливают спереди две рулевые лыжи и сзади гусеничный блок.

Двигатель можно установить как сзади, так и спереди снегохода.

Как самому сделать снегоход из мотоблока

Данный снегоход можно сделать за несколько выходных на даче в гараже. На первый взгляд его конструкция выглядит очень просто. Если же сравнить его проходимость в мокром или рыхлом снегу, он не уступит многим снегоходам промышленного производства.

Создание снегохода исходило из принципа: чем меньше вес и больше размер гусеницы, тем выше его проходимость по глубокому и рыхлому снегу. Поэтому конструкция будет максимально легкая.

Как сделать самодельный снегоход из мотоблока на гусеницах

Четыре колеса устанавливаются внутри гусеницы. Когда происходит движение они катятся по транспортерной ленте, с закрепленными грунтозацепами. Привод гусеницы осуществляется цепью от мотора, специальными ведущими звездочками, через ведомый вал. Они сняты с «Бурана».

Двигатель взят от обычного мотоблока, мощность которого 6 л.с. Быстро на нем не разгонишься. Мягкая подвеска лыжи и гусеницы была убрана, потому что снегоход предназначается для езды по рыхлому снегу. Этим конструкция была упрощена и снижена масса снегохода.

Изготовление гусениц для снегохода

Рассмотрим процесс изготовления гусеницы. Пластмассовая водопроводная труба 40 мм, нарезается длинной 470 мм. Из них будут сделаны заготовки для грунтозацепов. После чего каждая из них распиливается вдоль на равные части циркулярной пилой.

Грунтозацепы крепятся мебельными болтами к транспортерной ленте. Когда изготавливается гусеница, крайне важно сохранять между грунтозацепами одинаковое расстояние. В ином случае будет происходить «набегание» на зубцы ведущей звездочки, в результате чего гусеница будет проскакивать и сползет с катков.

Чтобы просверлить в транспортерной ленте отверстия для крепежных болтов, был сделан кондуктор. Для сверления отверстий было использовано сверло по дереву, имеющее специальную заточку.

Этот кондуктор позволяет сверлить одновременно шесть отверстий в транспортерной ленте, чтобы прикрепить три грунтозацепа гусеницы. Также были приобретены ведущие звездочки (2 шт), надувное резиновое колесо (4 шт), закрытые подшипники №205 (2 шт).

Токарь изготовил опору для подшипников и ведущий вал гусеницы. Рама снегохода изготовлена самостоятельно. Для этого использованы квадратные трубы 25×25 мм. Шарнирные оси поворота руля и лыж находятся в одной плоскости и на одной линии, поэтому была использована неразрезная рулевая тяга без шаровых наконечников.

Довольно легко делаются втулки поворота лыж. На переднюю поперечную балку рамы вваривается водопроводная муфта, внутренняя резьба которой ¾ дюйма. Туда вворачиваются патрубки с наружной резьбой. К ним приварил сошки стойки лыж и рулевой тяги. На лыжи устанавливаются уголки, которые служат креплением к поворотной стойке снегохода. Снизу делается металлический подрез, чтобы лучше управлять снегоходом во время движения по укатанному снегу или насту.

Натяжение цепи регулируется смещением двигателя

Управление снегоходом происходит довольно просто. Для увеличения оборотов двигателя используется ручка газа, которая расположена на руле. Это включает автоматическое центробежное сцепление, в результате чего снегоход начинает двигаться. Поскольку мощность двигателя невелика, то скорость снегохода составляет 10-15 км/ч. Поэтому тормоза не предусмотрены. Чтобы остановиться необходимо сбросить обороты двигателя.

Гусеницы изготавливаются любой ширины. Выбирайте то, что удобнее сделать: узкую, но длинную гусеницу, или широкую, но короткую. Важно помнить, что большая гусеница будет больше нагружать двигатель и усложнит управление снегоходом. Если гусеницу сделать маленькую, то машина может провалиться в глубоком снегу.

Вес снегохода со всеми частями получился 76 кг. В него вошли: руль и двигатель (25 кг), лыжи (5 кг), колеса с осями (9 кг), ведущий вал (7 кг), гусеница (9 кг), сиденье со стойками (6 кг).

Можно уменьшить вес некоторых деталей. Для такого размера снегохода с гусеницей весовой показатель вполне удовлетворительный.

Характеристика полученного самодельного снегохода

длинна рамы 2000 мм;
ширина гусеницы 470 мм;
меж осевоерасстояние опорных катков 1070 мм.

Самодельный снегоход из мотоблока видео

Самоделки из двигателя от стиральной машины:

1. Как подключить двигатель от старой стиральной машины через конденсатор или без него
2. Самодельный наждак из двигателя стиральной машинки
3. Самодельный генератор из двигателя от стиральной машины
4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат
5. Гончарный круг из стиральной машины
6. Токарный станок из стиральной машины автомат
7. Дровокол с двигателем от стиральной машины
8. Самодельная бетономешалка

Делаем снегоход своими руками — проще не бывает!

Этот снегоход я сделал буквально за пару выходных в гараже на даче. Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости в глубоком рыхлом или мокром снегу он не уступает большинству снегоходов промышленного производства.

Несколько лет назад я смастерил для своей девятилетней дочки снегоход с самодельной гусеницей из транспортёрной ленты и пластмассовых водопроводных труб в качестве грунтозацепов. Сначала у меня были сомнения е надёжности такой гусеницы и в том, как поведут себя пластмассовые детали на морозе. Но за время двухлетней зимней эксплуатации поломок и сильного износа труб не произошло. Это и вдохновило меня на создание лёгкого снегохода для себя с такой же самодельной гусеницей.

Прекрасно понимая, что чем меньше масса снегохода и чем больше опорная площадь гусеницы, тем лучше будет его проходимость по рыхлому и глубокому снегу, я попытался сделать конструкцию максимально лёгкой.
Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по транспортёрной ленте, на которой закреплены грунтозацепы. А привод гусеницы от мотора осуществляется цепью через ведомый вал специальными ведущими звездочками. Их я взял от снегохода Буран».

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. быстро не разгонишься. Ездить на снегоходе я собирался не по укатанным дорожкам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж для снижения массы снегохода и упрощения всей конструкции.

Сначала изготовил гусеницу. Пластмассовую водопроводную трубу диам.40 мм нарезал на заготовки для грунтозацепов длиной по 470 мм. Затем каждую заготовку распилил циркуляркой вдоль на две равные части.
При помощи приспособления, показанного на рис. 2, дисковой пилой по дереву резал вдоль пластмассовые трубы для грунтозацепов.

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами диам.6 мм с большой полукруглой шляпкой. При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков.

Для сверления в транспортёрной ленте отверстий под крепежные болты диам.6 мм я сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.

В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.

Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря. Раму снегохода сделал сам из квадратных труб 25×25 мм.

Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.

Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой ¾ дюйма. В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой стойки лыж.

Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика (всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Поделюсь несколькими советами, которые при повторении этой конструкции могут оказаться полезными.

1. Трубу для траков я разрезал вдоль ручной циркулярной пилой по дереву сначала с одной стороны, потом — с другой. Так получается ровней, нежели сразу резать обе стенки. Удобней обрабатывать небольшие заготовки. Если сразу разрезать вдоль длинную трубу, то в этом случае пластмасса будет плавиться и диск пилы зажмёт.

2. Гусеницы можно делать любой ширины. И каждый конструктор вправе выбрать то, что для него удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход будет плохо управляться и двигатель нагружается больше, а с маленькой в рыхлом глубоком снегу он может проваливаться.

3. На некоторых моих фото видно, что внутри гусеницы установлены пластмассовые «бочонки»». Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков. Но в процессе эксплуатации снегохода гусеница и без склиза не сползала с катков, поэтому «бочонки» можно не устанавливать, что уменьшит массу снегохода.

4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался таким: гусеница — 9 кг;
ведущий вал в сборе — 7 кг; две пары колёс с осями — 9 кг; двигатель и руль — 25 кг;
пара лыж — 5 кг;
рама —15 кг;
двухместное сиденье со стойками — 6 кг.
Итого всё вместе весит 76 кг.
Вес некоторых деталей можно и ещё уменьшить. Тем не менее весовой показатель для снегохода с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода — 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина гусеницы — 47 см. Шаг грунтозацепов гусеницы зависит от толщины транспортёрной ленты и его надо подобрать опытным путём (у меня получилось 93 мм).
Точных размеров и чертежей деталей снегохода не привожу, так как каждый, кто соберётся повторить конструкцию, будет ориентироваться на те детали и комплектующие, которые сможет приобрести или изготовить самостоятельно.

Сергей ХОМЯКОВ, г. Москва ([email protected])

Tracksled / Snowdog помогите пожалуйста

Давний зритель и первый плакат здесь. Я живу в стране 10 000 озер (Миннесота) и хочу построить самодельную гусеницу / ездовую собаку из существующего винтажного снегохода Arctic Cat.

http://www.diygokarts.com/vb/showthread.php?t=40026&highlight=tracksled

Тема над YouTube видео вдохновило меня, и я просто хотел, чтобы в моем списке сборки были мнения других людей.Я ищу соотношение крутящего момента и скорости для этого проекта, чтобы возить свое снаряжение, себя и двух детей. Я знаю, что передача будет моей самой большой проблемой, и список ниже является моим предположением относительно того, что я планирую использовать для этой сборки, и стоимости.

Я планирую купить снегоход в эти выходные, поэтому я не знаю, какая у него передача, но я намерен использовать Predator 6.5HP с мокрым сцеплением 2: 1, как кто-то упоминал в вышеприведенной теме, и установить шестерню в имеющемся промежуточном валу снегохода.

У меня посредственные механические навыки и инструменты, шлифовальные машины, пила, сварщик, место в гараже, много пива и хорошее отношение к делу.

Может ли кто-нибудь указать на какие-либо недостатки, которые он видит в моем списке или идее, прежде чем я куплю сани в эти выходные и возьмусь за этот проект? Является ли 6.5HP Predator в паре с мокрым сцеплением 2: 1 хорошим вариантом, или я должен планировать удвоить свой бюджет для более крупного двигателя и вариатора?

Пока он движется быстрее моих ног и надежен — вот к чему я стремлюсь.

Винтажный снегоход Arctic Cat — 50 долларов
Грузовой двигатель 6.5 Harbour 120 долларов
Комплект редуктора 2: 1 для двигателя Honda 6.5HP GX200 (22 мм) 129 долларов США
Монтажная пластина двигателя 8-3 / 4 » x 7-3 / 4 » с выступами — 13 долларов США
Комплект рычагов дроссельной заслонки для двигателя 6. 5HP Clone / GX160 или GX200 — 9 долларов США
Трос дроссельной заслонки — 10 долларов США
Трос тормозного механизма — 10 долларов США
Звездочка промежуточного вала 10 долларов США
Металлические трубки для сборки рамы — 50 долларов США
Прочие инструменты и оборудование 100 долларов США
руль, имеющийся промежуточный вал и коробка передач от снегохода.

Ассоциация снегоходов Массачусетса | Стремится повысить безопасность катания на снегоходах в Массачусетсе

Привет еще раз. Прошло много времени с тех пор, как появилась последняя винтажная сторона тропы. Несмотря на то, что я не появлялся в журнале, я все еще работал на тропах, возился с моими винтажными кошками и поддерживал … Подробнее

Опубликовано во вторник, 15 октября 2013 г., в News & Updates, Vintage
Теги: клубы, экспо, винтаж


Посмотрите на одни из лучших старинных снегоходов в этом районе, представленные на выставке Sled Expo 19 и 20 октября. А еще лучше — выставьте свои винтажные снегоходы на обозрение тысячам ярых энтузиастов на крупнейшей выставке снегоходов … Подробнее

Опубликовано в пятницу, 4 октября 2013 г., в Новости и обновления, Sled Expo, Vintage
Теги: expo, санки винтажные


Клуб снегоходов Уортингтона был отмечен на ежегодном собрании Ассоциации снегоходов Массачусетса за организацию одной из поездок на старинных снегоходах Массачусетса. Massachusetts Vintage Snowmobile Club (MVSC) — признанный комитет в SAM, в нем проводится множество интересных мероприятий…Подробнее

Опубликовано 2 июня 2013 г. в Награды, Новости и обновления
Теги: клубы, винтаж, волонтеры


Снегоходный клуб Savoy Kanary Kats был отмечен на ежегодном собрании Ассоциации снегоходов Массачусетса за организацию одной из поездок на старинных снегоходах Массачусетса. Massachusetts Vintage Snowmobile Club (MVSC) является признанным комитетом в SAM, он принимает множество . .. Подробнее

Опубликовано во вторник, 28 мая 2013 г. в Awards, News & Updates, Vintage
Теги: клубы, винтаж, волонтеры


Билл и Джойс Тейлор из компании Knox Trail Sno-Riders были удостоены награды Ассоциации снегоходов штата Массачусетс 2013 года.Билл и Джойс активно работают в SAM на протяжении десятилетий. Вместе они занимали должность секретаря, … Подробнее

Опубликовано в пятницу, 5 апреля 2013 г. в Награды, Новости и обновления
Теги: клубы, семья, люди, сэм, винтаж, волонтеры


Когда я подъезжал к Old Forge Snodeo в Нью-Йорке, я заметил знак на обочине дороги в маленьком городке Барневельд. Хм … Утилизация саней «Худоны», а? Я слышал о них раньше.У меня есть … Подробнее

Опубликовано в воскресенье, 10 марта 2013 г. в News & Updates, Snowmobile Tech, Vintage
Теги: мнение, tech, vintage


19 января, 9. 00 — 16.00, организованный клубом снегоходов Уортингтона. Поездка на 15-20 миль начнется в Liston’s Grill, 324 Old North Rd. (Route 143), Worthington, MA, 01098. Контактное лицо: Дин Мессек по телефону 413-238-4486 2 февраля, 9.00 — 15.00, принимал … Подробнее

Опубликовано в четверг, 6 декабря 2012 г., в Общие объявления, Новости и обновления, Vintage
Теги: клубы, sam, vintage


Ремни … сломались или сломались.Во время моей первой поездки в прошлом году я надел новенький ремень на свою винтажную Puma и тут же с криком отправился через озеро. Стремясь обнаружить какой-либо прирост производительности по сравнению со старым ремнем, я … Подробнее

Опубликовано во вторник, 18 сентября 2012 г., в гостевых колонках, Новости и обновления, Snowmobile Tech, Vintage
Теги: tech, vintage


Не пропустите крупнейшую выставку снегоходов в Новой Англии. При поддержке Ассоциации снегоходов Массачусетса. Суббота, 13 октября, 9:00 — 20:00 Воскресенье, 14 октября, 10:00 — 16:00 На территории Big E, West Springfield, MA. Просто … Подробнее

Опубликовано в воскресенье, 12 августа 2012 г. в Избранные, Общие объявления, Новости и обновления, Sled Expo
Теги: клубы, образование, выставка, семья, сани, технологии, путешествия, винтаж


Mass Vintage Snowmobile Club (MVSC) выбрал три клуба для проведения винтажных аттракционов SAM 2012 года. Мероприятия, которые стали чрезвычайно популярными в последние несколько лет, позволяют участникам SAM кататься на своих старинных санях в атмосфере парада…. Подробнее

Опубликовано в среду, 21 декабря 2011 г. в Общие объявления, Новости и обновления, Vintage
Теги: клубы, sam, сани, трейлрайдинг, винтаж


До NE PowerSport Expo всего несколько дней! Суббота и воскресенье, 15 и 16 октября, на выставочной площадке Восточных штатов, Западный Спрингфилд (направления). Двери открыты в субботу с 9:00 до 20:00, в воскресенье с 9:00 до 16:00. Посмотрите … Подробнее

Опубликовано в четверг, 13 октября 2011 г. в Общие объявления, Новости и обновления
Теги: клубы, выставка, производители, sam, санки, техника, путешествия, винтаж, волонтеры


NE PowerSport Expo почти здесь! В эту субботу и воскресенье, 15 и 16 октября, на выставочной площадке Восточных штатов, Западный Спрингфилд (направления).Двери открыты в субботу с 9:00 до 20:00, в воскресенье с 9:00 до 16:00. Следуйте … Подробнее

Опубликовано в среду, 12 октября 2011 г. в Общие объявления, Новости и обновления
Теги: выставка, семья, сэм, сани, путешествия, винтаж, волонтеры


NE PowerSport Expo, в эту субботу и воскресенье, 15 и 16 октября, на территории выставочного центра Восточных штатов, Западный Спрингфилд (направления). Двери открыты в субботу с 9:00 до 20:00, в воскресенье с 9:00 до 16:00. Следите за NE PowerSport … Подробнее

Опубликовано в понедельник, 10 октября 2011 г. в Общие объявления, Новости и обновления, Vintage
Теги: клубы, выставка, семья, мнение, Сэм, винтаж, волонтеры


В этом году будут представлены ДВА различных винтажных дисплея! Клуб винтажных снегоходов Массачусетса проведет две выставки винтажных автомобилей на выставке NE PowerSports Expo 15 и 16 октября. 1) Салют в честь 50-летия Arctic Cat. Это раздел шоу…Подробнее

Опубликовано в субботу, 24 сентября 2011 г. в Общие объявления, Новости и обновления, Винтаж
Теги: сани, винтаж


Энтузиазм в отношении снегоходов в России стремительно растет: сообщается, что продажи в Европе и России вместе взятые составили 20%. Снегоходов мало, поэтому хардкорные строят машины сами. На сайте Snowmobile.ru есть несколько удивительных самодельных машин, которые показывают … Подробнее

Опубликовано в четверг, 22 сентября 2011 г. в Общие Объявления, Новости и Обновления
Теги: люди, санки, техника, винтаж


В то время как большинство снегоходов хотят кататься на новейших и лучших, горячих, новых снегоходах, я и мои друзья предпочитаем управлять старыми снегоходами.Трое из нас, Уолли Блэк, Боб Ганьон и я, ехали в DAR … Подробнее

Опубликовано в пятницу, 26 августа 2011 г., в гостевых колонках, Новости и обновления, Винтаж
Теги: юмор, люди, след- верхом, винтаж


Фил Микельсон из Snow Goer выбирает 5 исторических двигателей для снегоходов Rotax. Начните задавать вопросы, и вы поймете, что каждый двигатель в этой стене занимает свое особое место в истории и в сердце Фила. Мы попросили его поделиться некоторыми…Подробнее

Опубликовано во вторник, 26 июля 2011 г., в гостевых колонках, Новости и обновления, Безопасность, Винтаж
Теги: конкуренция, производители, мнение, сани, технология, винтаж


Arctic Cat отпразднует 50-летие бренда, когда 29 и 30 июля тысячи преданных энтузиастов Arctic Cat соберутся на водопад Thief River Falls, Миннесота. Празднование будет открыто для публики, и все мероприятия будут бесплатными. Arctic … Подробнее

Опубликовано в четверг, 14 июля 2011 г. в Общие объявления, В новостях, Новости и обновления, Винтаж
Теги: производители, люди, пресс-релиз, сани, путешествия, винтаж


Что делать снегоходчику в жаркую и липкую погоду? Отправьтесь в путешествие на север! Давние поклонники снегоходов и гонок Формулы-1 знакомы с легендой Жиля Вильнева и его семьи.The Montreal Gazette опубликовал подробный … Подробнее

Опубликовано в среду, 22 июня 2011 г. в Общие объявления, Новости и обновления, Винтаж
Теги: конкурс, люди, путешествия, винтаж


В Worcester Telegram & Gazette была опубликована история о нескольких членах клуба снегоходов Coldbrook, которые ранее этой зимой спасли жизнь своему товарищу-снегоходнику. Фото (слева направо) Робин Грант Бринер (слева) и офицер Уильям Войтек (справа) разделяют момент с Дэвидом и. ..Подробнее

Опубликовано в понедельник, 14 марта 2011 г. в Общие объявления, Новости и обновления, Безопасность, Винтаж
Теги: клубы, семья, люди, безопасность, винтаж, волонтеры


В 1956 году молодой водитель цементовоза открывал магазин мотоциклов на Алджер-стрит в Адамсе, работая 40 с лишним часов, иногда более 50 с лишним часов по ночам и в выходные. Этот молодой человек хотел сделать снимок … Читать дальше

Опубликовано в воскресенье, 6 марта 2011 г., Винтаж
, Гостевые колонки, Новости и обновления Теги: конкурс, люди, винтаж


«О.К., о моей любимой теме »… это то, что большинство из нас говорит, когда мы говорим о снегоходах. Это были первые слова Шарлин Уитакер, когда мы начали интервью для нашей истории. Зная эту даму и зная, что она сделала … Подробнее

Опубликовано в пятницу, 18 февраля 2011 г., в гостевых колонках, Новости и обновления, Винтаж
Теги: конкурс, семья, люди, сэм, винтаж, волонтеры


Человек, которого многие помнят как крестного отца снегоходов, скончался в возрасте 90 лет. Эдгар Хеттин, соучредитель Polaris Industries в 1954 году в Розо и основавший компанию Arctic Cat в водопаде Thief River Falls, скончался в субботу в … Подробнее

Опубликовано в понедельник, 14 февраля 2011 г., в разделах General Announcements, In The News, Новости и обновления, Винтаж
Теги: люди, винтаж


Графство Хэмпшир Легенды катания на снегоходах: Чарли Котт из Burgy Bullets, Ральф Хэтэуэй из Chesterfield Four Seasons Club и Гораций «Уайти» Уитакер из Worthington Snowmobile Club.Где-то в начале 2010 года Роберт «Боб» … Подробнее

Опубликовано в понедельник, 7 февраля 2011 года в гостевых колонках, Новости и обновления
Теги: клубы, мнение, люди, винтаж, волонтеры


В Worcester Telegram & Gazette был опубликован рассказ и видео о поездке SAM’s Mass Vintage Club, организованной снегоходным клубом Coldbrook. Они сообщают: «Клуб снегоходов Coldbrook организовал вчера поездку на старинных снегоходах по озеру. ..Подробнее

Опубликовано в воскресенье, 23 января 2011 г. в В новостях, новостях и обновлениях, Vintage
Теги: клубы, люди, sam, trail-ride, vintage


Винтажное безумие! Что ж, наконец-то я это сделал — окунулся в реставрацию старинных санок. Эта идея зреет в моей голове в течение многих лет, и наконец она осуществилась. Раньше в моей жизни я владел … Подробнее

Опубликовано в среду, 15 декабря 2010 г. в гостевых колонках, Новости и обновления, Snowmobile Tech, Vintage
Теги: сани, tech, vintage


Здесь, в мужской пещере, дела шли на пике лихорадки.Mercury Trail Twister 1976 года начинает выглядеть как настоящий снегоход, учитывая объем работы, которую я вложил в этот снегоход в последний раз … Подробнее

Опубликовано в среду, 15 декабря 2010 г. в гостевых колонках, новостях и обновлениях, Снегоход Tech, Vintage
Теги: санки, tech, vintage


«Оно живое!» — крикнул я! Моя жена подумала, что я сошел с ума, сказав это, но я хотел, чтобы она была там на случай, если один из поршней выйдет на орбиту и унесет меня с собой! Мотор завелся сразу с. ..Подробнее

Опубликовано в среду, 15 декабря 2010 г. в гостевые колонки, Новости и обновления, Snowmobile Tech, Vintage
Теги: сани, tech, vintage


Mass Vintage Snowmobile Club (MVSC) выбрал три клуба для проведения винтажных аттракционов SAM 2011 года. Мероприятия, которые стали чрезвычайно популярными в последние несколько лет, позволяют участникам SAM кататься на своих старинных санях в атмосфере парада. … Подробнее

Опубликовано в субботу, 4 декабря 2010 г. в Общие объявления, Новости и обновления, Vintage
Теги: клубы, sam, trail-ride, vintage


Вопрос: Вы бы не упустили шанс встретить знаменитую гоночную легенду прошлых лет? Ответ: держите пари, я бы стал! Итак, в феврале прошлого года мы отправились в Concord NH, чтобы увидеть самого первого в истории музея снегоходов Doug Hayes / Merc Twister…Подробнее

Опубликовано в пятницу, 19 ноября 2010 г. в гостевых колонках, Новости и обновления, Винтаж
Теги: соревнования, люди, санки, винтаж


«След. — Назад»

Как собрать сани из пары старых лыж и тачки

Если есть один вид зимнего спорта, которым может насладиться каждый, то это катание на санях. Возраст, опыт и уровень навыков никогда не ставятся под сомнение, и единственное требование — хорошо провести время.


Технология снегохода превратилась из легендарных бегунов из дерева и стали в современные гладкие пластиковые диски. Тот факт, что появилось не так много инноваций, не означает, что вы не можете проявлять творческий подход при создании собственных саней. Если у вас есть пара старых лыж, которые просто пылятся в вашем шкафу, значит, у вас есть все, что нужно для лыжных санок, сделанных своими руками. Этот проект легко настраивается; используйте материалы, которые есть у вас под рукой.

Материалы и инструменты

  • ведро для тачки — используйте старое или купите его в магазине товаров для дома.
  • Лыжи
  • — Мы использовали лыжи детской длины (около 5 футов), но вы можете укоротить пару взрослых лыж до желаемой длины.
  • веревка плетеная из полиэстера
  • 2×4 длиной не менее 4 футов, разрезать на 5-дюймовые части (подступенки)
  • Кусок фанеры толщиной 2 ‘x 2’ 3/4 дюйма
  • Винты для дек оцинкованной стали 3-1 / 2 «
  • Болты 5/16, стопорные шайбы и гайки (при отсутствии оборудования тачки)
  • рулетка
  • лобзик
  • аккумуляторная дрель-шуруповерт
  • качающийся инструмент с металлическим лезвием или ручная пила с металлическим лезвием
  • наждачная бумага
  • защитные очки


Часть удовольствия от создания этих лыжных снегоходов заключается в том, что вы будете перерабатывать использованные лыжи и, возможно, изношенную тачку.Подержанные лыжи можно найти в большинстве комиссионных магазинов, а также на сайте Craigslist. Мы решили использовать лыжи детского размера, так как они идеально подходили для этого проекта (5 футов).

Снять крепления с лыж

Если к вашим лыжам все еще прикреплены крепления, снимите их с помощью отвертки или аккумуляторной отвертки. Обычно каждое крепление крепится к лыжам четырьмя винтами.

Обрисуйте основу

Поместите ведро тачки на фанеру и проведите по краю днища тачки.

Основание с обрезом и ступеньки

Используя лобзик, проведите по основанию тачки и вырежьте кусок фанеры. Отмерьте восемь 5-дюймовых частей вашего 2×4 и снова с помощью лобзика отрежьте 2×4, чтобы создать подступенки.

Песчаная основа и стояки

Используя наждачную бумагу и шлифовальный блок, сгладьте края основания и подступенков.

Основание уплотнения и стояки

Используйте гидроизоляцию для обработки деревянных подступенков и основания. Это предотвратит гниение древесины и сохранит ее водонепроницаемость. Дайте высохнуть в течение ночи.

Присоедините базу к тачке

Фанерная основа служит прочным основанием для лыжных санок. Используя предварительно вырезанные отверстия в ковше тачки, отметьте фанеру внизу и просверлите отверстия, затем прикрепите ее к фанерному основанию, используя имеющееся оборудование тачки или болты подходящего размера.Наши были 5/16 «.

Удалить лишнюю длину болта

Используя пилу с металлическим лезвием или колеблющийся инструмент, обрежьте болты, оставив примерно полдюйма.

Приставной стояк

Установите два подступенка над отверстиями, к которым крепились крепления на лыжах. Используя винты для палубы, вы можете попытаться врезаться в уже существующие отверстия, но в итоге мы проделали новые отверстия в лыжах, что, вероятно, является более прочным соединением.Используйте 5 использованных винтов для крепления каждого набора стояков.

Поместите ковш на лыжи

Теперь, наконец, собрались вместе. Поместите ковш (сиденье) на лыжи (бегунки) и проверьте совмещение задней части лыж и передней части лыж, чтобы убедиться, что они ровные и прямые. Если вы хотите немного контролировать скорость, вы можете слегка наклонить носки лыж.

Ковш с винтовым опусканием

Прикрепите ковш к подступенкам винтами для настила.

Добавьте ручку

Просверлите два отверстия в передней части ведра и проденьте в них веревку. Это будет одновременно и рукоятью, которую можно держать во время езды, и способом тянуть сани, когда вы снова поднимаетесь на холм.

На спусках

Катание на санях — это весело, но также может быть опасным занятием.Используйте эти снегоходы на свой страх и риск; мы рекомендуем носить шлем. Каждый раз, когда вы заканчиваете кататься на санях, проверяйте их на наличие изношенных деталей или трещин в дереве или лыжах и выполняйте любой необходимый ремонт, прежде чем снова использовать их.

Снегоход «Лада

» на гусеницах. Самодельный гусеничный снегоход

Снегоходы, которые продаются в магазине, стоят довольно дорого и зачастую не укладываются в бюджет. Но двигаться по снегу все равно нужно. Рыбалка, охота и просто активный отдых на природе требуют навыков беговых лыж.Поэтому рассмотрим способы, как сделать снегоход своими руками.

Снегоход из мотоцикла

Первая модель была собрана на СТО из подручных деталей, плюс небольшая сварка. Двигатель от мотоцикла Sunrise 1, салазки сварены из металлических труб.

Снегоход из скутера

Двигатель от скутера Хонда 50 куб.

Каркас сварен из металлического профиля сечением 50х50мм.

Привод гусеницы от выдвинутого колеса и сутпица от девятого лада (ваз 2109).

Амортизатор от ам. Ока.

Направляющие направляющие изготовлены из водопровода.

Гусеница снята с неизвестной модели снегохода. Подвеска сделана под эту гусеницу.

Видео снегохода в действии

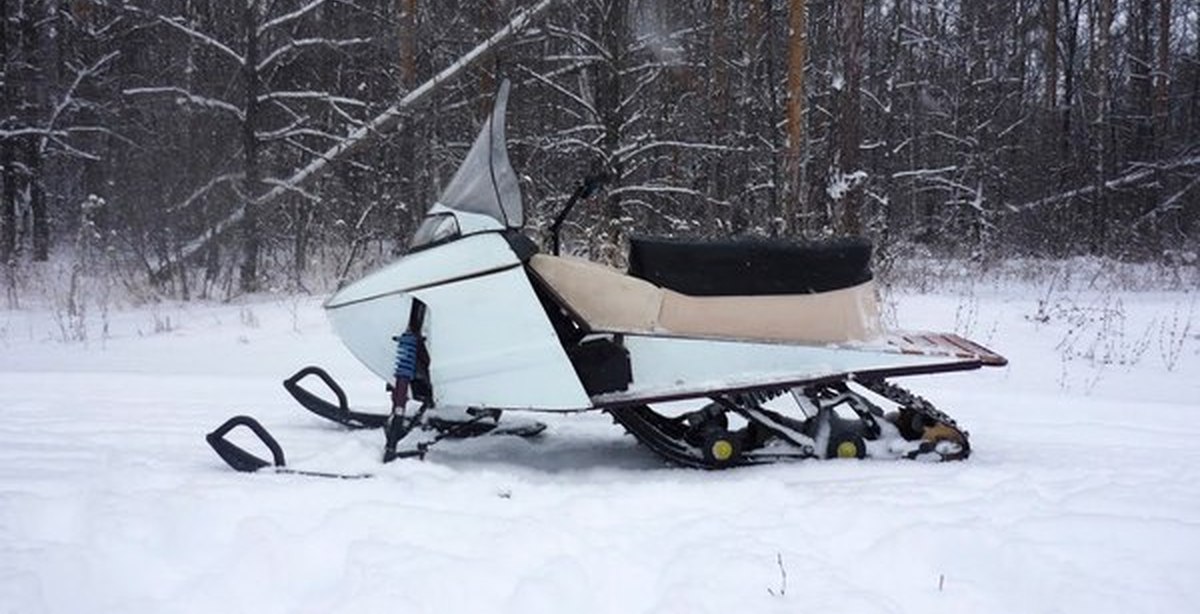

Самодельный снегоход

Серьезная конструкция, выполненная по всем канонам мотоциклетного строительства.

Каркас сварен из профильной трубы по самодельным чертежам.

В магазине закуплены следующие запчасти:

Были куплены:

  • Двигатель Lifan 188FD 13 л.с. с электростартером
  • гусеница шириной 500мм от мотособаки Ryde
  • катки от снегохода Буран
  • валы ведомые и ведомые со звездочками
  • сафари ведущий вариатор и привод.
  • Слайды от снегохода Тикси
  • Лобовое стекло от снегохода Тикси
  • фара от скутера Атлант
  • капот сделан от ВАЗ2110 капот
  • Лыжи снегоходные Тайга

Фото сборки:





Этот снегоход я сделал буквально за пару выходных в гараже на даче.Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости по глубокому рыхлому или мокрому снегу он не уступает большинству промышленных снегоходов.

Несколько лет назад я сделал снегоход для своей девятилетней дочери с самодельной гусеницей из конвейерной ленты и пластиковых водопроводных труб в качестве выступов. Сначала возникли сомнения в надежности такой гусеницы и в том, как пластиковые детали будут вести себя на морозе. Но за два года зимней эксплуатации не произошло поломок и сильного износа труб.Это вдохновило меня на создание для себя легкого снегохода с такой же самодельной гусеницей.

Прекрасно понимая, что чем меньше масса снегохода и чем больше площадь опоры гусеницы, тем лучше его проходимость по рыхлому и глубокому снегу, я постарался сделать конструкцию максимально легкой.
Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по конвейерной ленте, на которой закреплены проушины.А привод гусеницы от мотора осуществляется цепью через ведомый вал со специальными ведущими звездочками. Я взял их со снегохода «Буран». «

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. ты не разгонишься быстро. Я собирался кататься на снегоходе не по накатанным гусеницам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж, чтобы уменьшить вес снегохода и упростить всю конструкцию.

Сначала сделал гусеницу. Пластиковую водопроводную трубу диаметром 40 мм нарезал на заготовки для проушин длиной 470 мм. Затем каждую заготовку распиливали дисковой пилой вдоль на две равные части.
Используя инструмент, показанный на рис. 2, циркулярной пилой по дереву нарезал пластиковые трубы на проушины по длине.

Проушины крепились к конвейерной ленте двумя мебельными болтами диаметром 6 мм с большой полукруглой головкой. При изготовлении гусеницы очень важно выдерживать одинаковое расстояние между выступами, иначе они будут наезжать на зубья ведущих звездочек, и гусеница начнет соскальзывать и соскальзывать с катков.

Для просверливания отверстий в конвейерной ленте под крепежные болты диаметром 6 мм сделал приспособление. Он просверлил отверстия в ленте сверлом по дереву со специальной заточкой.

Таким приспособлением можно просверлить в конвейерной ленте сразу 6 отверстий для крепления трех проушин гусеницы.

В магазине купил четыре надувных резиновых колеса от садовой тележки, две ведущие звездочки от снегохода «Буран» и два закрытых подшипника № 205 приводного вала гусеницы.

Попросил токаря изготовить карданный вал гусеницы и подшипники для подшипников. Рама снегохода была изготовлена ​​мною из труб квадратного сечения 25х25 мм.

Поскольку оси поворота лыжи и руля направления находятся на одной линии и в одной плоскости, вы можете использовать непрерывную рулевую тягу без шариковых концов.

Лыжные рукава изготовить легко. Я приварил к передней поперечине фитинги с внутренней резьбой 3/4 дюйма. Ввернул патрубки с наружной резьбой, к которым приварил сошки рулевой рейки лыж.

Рекомендую использовать лыжи от детского снегохода Аргомак. Они легче и эластичнее, но должны быть оснащены уголками для крепления к поворотной стойке снегохода и металлической подрезкой внизу — для лучшего управления снегоходом при движении по корке или укатанному снегу.

Натяжение цепи регулируется переключением двигателя.

Управлять снегоходом очень просто. Когда двигатель набирает обороты с помощью дроссельной заслонки на руле, включается автоматическое центробежное сцепление, и снегоход начинает движение.Поскольку расчетная скорость снегохода невысока (всего около 10-15 км / ч) и зависит от плотности снега, снегоход не оборудован тормозами. Достаточно снизить обороты двигателя и снегоход останавливается.

Я поделюсь несколькими советами, которые могут оказаться полезными при повторении этой конструкции.

1. Трубу для гусениц по дереву разрезаю дисковой пилой сначала с одной стороны, потом с другой. Так получается ровнее, чем разрезать сразу обе стены.Работать с небольшими заготовками удобнее. Если сразу отрезать длинную трубу вдоль, то в этом случае пластик расплавится и пильный диск зажмет.

2. Гусеницы могут быть любой ширины. И каждый дизайнер вправе выбрать, что ему удобнее: сделать широкую, но короткую, или узкую и длинную. Только помните, что с большой гусеницей снегоход не будет хорошо управлять и двигатель будет загружен больше, а с небольшой гусеницей по рыхлому глубокому снегу он может выйти из строя.

3. На некоторых моих фотографиях видно, что внутри гусеницы установлены пластиковые «бочки». Это направляющие упоры для салазок, которые должны предотвращать соскальзывание гусеницы с роликов. Но при эксплуатации снегохода гусеница не соскальзывала с катков даже без пробуксовки, поэтому нельзя устанавливать «бочки», что снизит вес снегохода.

4. В конце зимы полностью разобрал снегоход, чтобы определить его вес.Масса его отдельных агрегатов была следующей: гусеница — 9 кг;
карданный вал в сборе — 7 кг; две пары колес с осями — 9 кг; двигатель и руль — 25 кг;
пара лыж — 5 кг; Рама
— 15 кг;
двухместное сиденье со стойками — 6 кг.
В сумме все вместе весит 76 кг.
Вес некоторых деталей можно дополнительно уменьшить. И все же вес саней с таким размером гусеницы вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода — 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина дорожки — 47 см.Расстояние между проушинами гусеницы зависит от толщины конвейерной ленты и подбирается опытным путем (у меня 93 мм).
Точные размеры и чертежи деталей снегохода я не привожу, так как каждый, кто собирается повторить конструкцию, сосредоточится на тех деталях и узлах, которые они могут приобрести или изготовить самостоятельно.

В своих обзорах мы неоднократно затрагивали тему сборки мотоциклов и квадроциклов своими руками, и не обращали внимания на автомобили для перевозки зимой. Мы решили, что обойти эту тему уже невозможно, поэтому сегодня мы расскажем, как можно сделать снегоход своими руками. Наверняка вам кажется, что обычному человеку, не имеющему опыта в этой сфере, такая задача будет непосильной. Но спешим вас отговорить — в этом обзоре мы постараемся максимально четко рассказать, как собрать снегоход самостоятельно, и что для этого нужно. Если вы давно мечтаете иметь самодельный снегоход в своем гараже, то пора начать воплощать свою мечту в реальность.

Почему имеет смысл собрать снегоход самостоятельно?

Снегоход — лучшее средство передвижения по бездорожью зимой. Если вы один из любителей зимней рыбалки или охоты, а также просто человек, любящий активный отдых, то такой транспорт, как снегоход, будет лучшим вариантом для зимнего отдыха. В последнее время на рынке мотоциклов, куда входят представители зимнего транспорта, наблюдается огромный рост цен. Из-за этого покупка нового снегохода сегодня сравнима с покупкой автомобиля среднего класса, который, безусловно, ударит по бюджету.

Выходов из ситуации не так много, как хотелось бы, поэтому каждый, кто хочет купить снегоход, решает проблему одним из двух способов. Первый вариант — купить подержанный снегоход, находящийся в эксплуатации несколько лет. Совершенно очевидно, что эта техника уже не нова, но цена также дает возможность сэкономить. В принципе, покупка снегохода с рук — хороший вариант. Самое главное — выбрать подходящую модель и хорошо проверить снегоход на наличие поломок.

Гораздо интереснее, а обычно даже экономичнее собрать снегоход своими руками. В этом случае вы не только сэкономите много денег, но и получите все возможности построить снегоход специально для себя. Сделать снегоход своими руками на базе какого-то другого транспортного средства — задача более чем реальная. Так почему бы не попробовать свои силы в постройке самодельного снегохода, который будет радовать вас при каждой новой поездке?

Из чего можно сделать снегоход?

На первых этапах разработки самодельного снегохода нужно определиться с выбором так называемого донора, то есть транспортного средства, на базе которого будет происходить процесс постройки снегохода. Вариантов здесь не так уж и много, но их вполне достаточно, чтобы выбрать наиболее подходящий для вас. В основном самодельные снегоходы строятся на базе следующих силовых агрегатов:

  • Мотоцикл
  • Бензопила
  • Мотоблок

Вы можете выбрать из этого списка наиболее подходящий вам вариант. Единственное, что нужно помнить, — это количество лошадиных сил, которое вы получаете от снегохода. Логично предположить, что снегоход на основе даже самого простого мотоцикла будет намного быстрее снегохода с двигателем бензопилы.Мотоблок тоже будет мощнее бензопилы, но мотоцикл по-прежнему остается лучшим вариантом, если учесть мощность получившегося транспортного средства. В нашем обзоре разберем конструкцию мотоцикла и мотоблока. Так как же самому сделать снегоход?

Мотоцикл снегоход

Чтобы сделать снегоход своими руками, используя мотоцикл, нам понадобится сварочный аппарат и дрель, без которых нам просто не обойтись. Советуем взять за основу будущего снегохода советские мотоциклы, например — Урал, Днепр, ИЖ Юпитер или ИЖ Планета. Именно эти мотоциклы можно приобрести достаточно дешево, а запаса мощности их двигателя хватает, чтобы без проблем проехать по самым сложным спускам.

Начнем с передней части будущего снегохода. Первое, что нужно сделать, это надеть лыжи вместо колеса. В нашем случае он будет всего один, чтобы не усложнять и не утяжелять конструкцию. После того, как колесо было снято, вам необходимо купить или сделать свои лыжи для снегохода и с помощью сварочного аппарата приварить их к вилке мотоцикла, как показано на фото.

Теперь, когда с передней частью снегохода проделана необходимая работа, можно переходить к задней части. Здесь все будет несколько сложнее, но разобраться не так сложно, как кажется на первый взгляд. Во-первых, вам нужно удлинить раму мотоцикла, основываясь на чертежах, которые вы нашли в Интернете. Затем устанавливают задний мост, состоящий из гусеничного барабана и трубчатого вала. Оптимальные габариты для гусеницы — 2200х300 мм при толщине 10 мм.

Снегоход на базе мотоблока

Снегоход своими руками на базе мотоцикла — самый сложный вариант. Если вас не так волнует скорость будущего снегохода, то можно остановиться на снегоходе на базе мотоблока. Однако в этом случае вам необходимо изготовить раму снегохода самостоятельно. Если описать весь процесс поэтапно, то можно резюмировать несколько пунктов:

  • Изготовление рамы снегохода прямоугольной формы из металлических труб
  • Сиденье водителя изготавливается самостоятельно или покупается в магазине, затем монтируется на готовый каркас
  • Вместо колес установлены две гусеницы, изготовленные самостоятельно или приобретенные на мотоциклетном рынке
  • На раму будущего транспортного средства устанавливаются лыжи снегохода, которые можно изготовить самостоятельно из металлических листов.

Снегоход из мотоблока, хотя и уступает по мощности аналогичному транспортному средству из мотоцикла, но не столь критичен. Но большой плюс такого варианта сборки снегохода — простота и короткие сроки сборки.

выводы

В этом обзоре мы постарались дать вам максимально точный ответ на вопрос, как сделать снегоход своими руками. Прелесть самодельного снегохода в том, что вы можете сэкономить много денег и построить снегоход, отвечающий вашим потребностям.

В отдаленных районах, где необходимо преодолевать большие расстояния, рыбакам и охотникам нужен собственный транспорт. Из-за высокой на сегодняшний день цены многие не могут его приобрести и пытаются сконструировать самодельный снегоход своими руками. Строить непросто, но если приложить максимум терпения и усилий, то с этой проблемой справиться не составит труда.

Каркасная конструкция

Перед тем, как приступить к сборке снегохода, сначала нужно выбрать материал.Самодельный каркас проще всего сделать из деревянных брусков. В результате получается очень легкая и достаточно прочная конструкция, которая считается самой дешевой и простой в изготовлении. Для этого вам понадобится:

  1. Деревянные бруски.
  2. Листовой металл.
  3. Ножницы по металлу.
  4. Дрель и дрель.
  5. Пила ручная.
  6. Болты и гайки.

Преимущества возведения такого сооружения неоспоримы.В случае поломки деревянную модель несложно отремонтировать вдали от деревни. В лесу под рукой легко найти материал, который можно использовать для ремонта. Но главное преимущество в том, что этот снегоход редко проваливается под лед и не тонет в воде.

Деревянная конструкция

Известно, что деревянные бруски и доски не обладают особой прочностью на своих местах

соединения. Поэтому перед началом строительства необходимо сделать дополнительные уголки из металла.Для этого возьмите листовой металл и ножницами вырежьте квадратные пластины по ширине брусков. В них рулеткой размечаются места для болтов, а затем сверлом просверливаются четыре отверстия. После этого пластины сгибают пополам строго под 90 градусов. Это будут отличные приспособления, чтобы надежно удерживать брусочки в углах самодельного каркаса.

Обычно начинают строительство после составления чертежа с точными размерами. И уже ножовкой отрезают четыре планки, а сверлом просверливают по углам отверстия под болты.Затем их укладывают на ровную поверхность пола в виде правильного прямоугольника. На стыки прикладываются металлические уголки, вставляются болты и стягиваются гайками.

Для крепления двигателя и гусениц на раму устанавливаются еще две поперечины из стержней с отверстиями под болты на концах. Но перед этим сначала делают уголки для крепления. Они вырезаны из треугольных листов железа и просверлены в углах. .

Лучше сделать сразу восемь штук и положить сверху и снизу.Тогда крепеж будет более прочным и надежным в эксплуатации.

Когда они готовы, перекладины вставляются внутрь рамы, а треугольники кладутся сверху. В них просверливаются отверстия ровно по размеру сверлом сквозь бруски. Затем туда вставляются длинные болты и плотно затягиваются гайками. На этом будет готов прочный деревянный каркас, который на самодельном устройстве прослужит долго.

Строительством самодельных изделий из металла заниматься гораздо сложнее.Здесь нужны специальные инструменты и приспособления, которые могут быть доступны далеко не каждому. Их покупка или аренда потребуют значительных затрат. Однако эта постройка будет намного прочнее и долговечнее деревянной конструкции. … Для этого потребуется:

Кроме того, для изготовления металлического каркаса потребуются более прочные материалы. Их обязательно придется покупать в магазине, так как сегодня их больше нигде нет. А новый самодельный снегоход из старых деталей строить не особо хочется из-за плохой надежности. Следовательно, здесь будут использоваться только хорошие материалы:

  1. Трубы металлические.
  2. Железный уголок.
  3. Листовая сталь.
  4. Канал.

Как правило, перед началом строительства каркаса необходимо сделать простой чертеж. По его параметрам нарежьте трубы болгаркой и с помощью сварочного аппарата соедините их в прямоугольник. Внутрь рамы вставьте еще пару перегородок из уголка для установки двигателя и гусеницы.Если сделать их из швеллера, то конструкция получится намного прочнее и надежнее в эксплуатации.

После этого нужно просто отрезать от металлической трубы две небольшие втулки.

А затем приварите их к углам передней части, где будут вставлены оси лыж. Металлический каркас готов и можно приступать к сборке, а также установке основных узлов и агрегатов.

Подвесное оборудование

Чтобы снегоход был быстрым и крепким, на раму нужно поставить хороший двигатель… Если установить маломощный мотор, то такая конструкция будет плохо двигаться. А еще нужно правильно рассчитать гусеницу. Если участок будет слишком маленьким, он утонет в большом количестве снега и не потянет даже на ровной местности. Особое внимание нужно уделить лыжам, которые должны создавать хорошую устойчивость и безопасность при движении на высоких скоростях.

Резиновая гусеница своими руками

Сделать ваш самодельный снегоход хорошей резиновой гусеницей очень важно, чтобы легко перемещаться по снегу. Сделать такое приспособление своими руками непросто и лучше приобрести в магазине полностью с роликами. Установить на самодельную конструкцию стандартную заводскую гусеницу несложно. Для этого достаточно закрепить на раме приводной вал и ролики с подшипниками. Если финансовая ситуация не позволяет купить все устройство целиком, то самые дорогие детали несложно изготовить самому. Для этого потребуется:

  1. Конвейерная лента.
  2. Пластиковая труба.
  3. Болты, шайбы и гайки.

Самодельную гусеницу для снегохода изготавливают из тонкой конвейерной ленты. Для этого по ширине роликов отпиливаются заготовки из пластиковой трубы. Затем их разрезают по длине на две равные части и просверливают отверстия для маленьких болтов. После этого половинки пластиковых трубок фиксируются на конвейерной ленте болтами, шайбами ​​и гайками. Гусеница готова, необходимо начать строительство. .

Самодельные лыжи

Ни для кого не секрет, что зимой кататься по глубокому снегу намного удобнее. Они также служат устройством управления на снегоходе. Сделать деревянную конструкцию несложно, но для этого подходят только прочные березовые или дубовые доски. Их нужно хорошо просушить, строгать, а затем прогреть и сложить. Сделать лыжи из металла несложно. Для этого нужно отрезать от листовой стали две пластины и приварить по бокам тонкий уголок.

Чтобы лыжи свободно вращались, к ним привариваются металлические стойки из труб. В рабочем состоянии они удерживаются в втулках передней рамы, где легко проворачиваются .

Шайбы или большие гайки привариваются к верхней части подкосов, куда вставляются стержни для управления снегоходом.

Само рулевое колесо несложно сделать своими руками, а то проще снять со старого мотоцикла. Таким образом, осталось только установить мотор, а также водительское сиденье и можно двигаться по дороге.

После того, как люди видят цены на снегоходы в магазине, задаются вопросом, как самому сделать снегоход из мотоблока, насколько это дорого и сложно? Как начинается изготовление самоделки — снегохода от мотоблока? Во-первых, вам нужно определить, какую мощность двигателя использовать. Мы использовали мотоблок в 6 лошадиных сил … Обычно на мотоблоках устанавливаются четырехтактные двигатели с принудительным воздушным или водяным охлаждением.

От мотоблока также можно использовать реверсивную коробку передач, центробежное сцепление, рулевое управление и топливный бак … Далее нужно подумать о силовой установке снегохода. Большинство из них оснащены гусеничным приводом.

Лучшие самоделки — снегоход от мотоблока

При изготовлении самодельного снегохода используют гусеницы от других снегоходных машин или самодельные, собранные из подручных материалов.После выбора гусеницы нужно определиться, какой тип подвески использовать. На выбор предлагается два основных типа: роликовая подвеска и скользящая подвеска.

У каждого из них есть как достоинства, так и недостатки. После этого важно определиться, какая компоновка будет у снегохода. Обычно на снегоходе устанавливаются две рулевые лыжи, а сзади — гусеничный блок.

Двигатель может быть установлен как в задней, так и в передней части снегохода.

Как самому сделать снегоход из мотоблока

Этот снегоход можно сделать за несколько выходных в гараже на даче.На первый взгляд его конструкция выглядит очень простой. Если сравнить его проходимость по мокрому или рыхлому снегу, он не уступит многим промышленным снегоходам.

Снегоход создавался по принципу: чем меньше вес и чем больше размер гусеницы, тем выше его проходимость по глубокому и рыхлому снегу. Поэтому конструкция будет максимально легкой.

Как сделать самодельный снегоход из мотоблока по гусеницам

Внутри гусеницы установлено четыре колеса.При движении они катятся по конвейерной ленте, зафиксировав выступы. Гусеница приводится в движение цепью от двигателя, специальными ведущими звездочками через ведомый вал. Их взяли с Бурана.

Двигатель взят от обычного мотоблока, мощность которого 6 л.с. На нем нельзя быстро разогнаться. Лыжи с мягкой подвеской и гусеницы были удалены, поскольку снегоход предназначен для езды по рыхлому снегу. Это упрощает конструкцию и снижает вес снегохода.

Гусеница для снегохода

Рассмотрим процесс изготовления гусеницы. Пластиковая водопроводная труба 40 мм, отрезанная на длину 470 мм. Из них будут сделаны заготовки для проушин. Затем каждый из них распиливается продольно на равные части циркулярной пилой.

Проушины прикреплены мебельными болтами к конвейерной ленте. Делая гусеницу, обязательно держать бобышки на одинаковом расстоянии. В противном случае зубья ведущей звездочки будут «наезжать», в результате чего гусеница соскользнет с катков.

Изготовлено приспособление для сверления отверстий в конвейерной ленте под крепежные болты. Для сверления отверстий использовалось сверло по дереву со специальной заточкой.

Это приспособление позволяет одновременно просверливать шесть отверстий в конвейерной ленте для крепления трех проушин гусеницы. Также были закуплены ведущие звездочки (2 шт.), Колесо резиновое надувное (4 шт.), Закрытые подшипники № 205 (2 шт. ).

Токарь изготовил подшипниковую опору и ведущий вал гусеницы. Рама снегохода — самодельная.Для этого использовались трубы квадратного сечения 25х25 мм. Шарнирно-сочлененные рулевые оси рулевого колеса и лыж находятся в одной плоскости и на одной линии, поэтому использовалась сплошная рулевая тяга без шариковых концов.

Лыжные рукава изготавливаются довольно легко. К передней поперечине рамы приваривается водяной рукав диаметром 3/4 дюйма. Туда навинчивают наружную резьбу. Приварил к ним сошки крепления лыж и рулевой тяги. На лыжи устанавливаются уголки, которые служат креплениями к поворотной стойке снегохода.Снизу сделана металлическая подрезка, чтобы лучше контролировать снегоход при движении по укатанному снегу или корке.

Натяжение цепи регулируется смещением двигателя

Управлять снегоходом достаточно просто. Для увеличения оборотов двигателя используется дроссельная заслонка, которая находится на рулевом колесе. При этом включается автоматическая центробежная муфта, заставляющая снегоход двигаться. Поскольку мощность двигателя невелика, скорость снегохода составляет 10-15 км / ч. Поэтому никаких тормозов не предусмотрено.Для остановки необходимо снизить обороты двигателя.

Гусеницы доступны любой ширины. Выбирайте, что удобнее делать: узкую, но длинную дорожку или широкую, но короткую. Важно помнить, что большая гусеница увеличивает нагрузку на двигатель и затрудняет управление снегоходом. Если гусеницу сделать маленькой, то машина может провалиться в глубокий снег.

Вес снегохода со всеми деталями 76 кг. В его состав входят: руль и двигатель (25 кг), лыжи (5 кг), колеса с осями (9 кг), карданный вал (7 кг), гусеница (9 кг), сиденье со стойками (6 кг).

Вы можете уменьшить вес некоторых деталей. Для гусеничного снегохода такого размера вес удовлетворительный.

Характеристики получившегося самодельного снегохода

длина рамы 2000 мм;
ширина колеи 470 мм;
осевое расстояние опорных катков 1070 мм.

Самодельный снегоход из мотоблока видео

водителей снегоходов заживо погребены под лавиной в драматическом видео

Снегоходы Backcountry Utah получили больше зимних ощущений, чем они рассчитывали, когда на выходных их похоронила мощная лавина.

Кадры из

POV ужасающего инцидента с тех пор стали вирусными в социальных сетях.

«Когда я повернулся и посмотрел вверх, я увидел приближающуюся снежную волну», — написал Майлз Пенроуз из Дрейпера в видео-посте в Instagram о том ужасающем инциденте, который был снят его приятелем Нейтом Карлоном.

Пенроуз и пять друзей, как сообщается, измельчали ​​склоны гор Уинта на востоке штата Юта — местности, с которой он, как сообщается, был знаком — в субботу, когда произошла лавина, сообщила местная радиостанция KSL.

Несмотря на то, что они принесли лавинные рюкзаки, радио и маяки, авантюристы были застигнуты врасплох.

Предупреждение: язык графики в видео ниже.

На ужасающих кадрах видно, как колоссальная снежная горка несется вниз с горы на высокой скорости, пока окаменевшие снегоходы пытаются спастись бегством. К сожалению, лавина охватила оператора в мгновение ока, и экран стал черным.

Замерзшая эрозия похоронила троих любителей острых ощущений по грудь, а один был полностью покрыт снегом, сообщает KSL.

К счастью, все четверо смогли выбраться, не получив серьезных травм. Однако один из их друзей был погребен на целых три минуты, прежде чем ему удалось выкопать воздушный карман и просунуть руку в снег, чтобы его друзья могли увидеть.

«Чрезвычайно благодарен за исход событий в эти выходные», — написал Нейт Карлон в Instagram, добавив, что это испытание было «экстремальным опытом обучения».

После инцидента полиция штата Юта опубликовала в Facebook социальную рекламу, в которой людям рекомендуется «избегать отдаленных районов, где высока опасность схода лавины.”

Группа должна поблагодарить своих счастливых звезд. В тот же день четверо лыжников погибли в результате схода лавины в том же районе, сообщает Fox News.

Пять простых проектов для подледной рыбалки своими руками, в которых вы нуждаетесь в снаряжении

Материалы и оборудование для зимней рыбалки на световые годы опережают то, что было десять лет назад, но это не означает, что есть коммерчески доступное решение для любых потребностей в снастях. Кроме того, подледная рыбалка имеет давнюю традицию мастерить и строить самодельные приспособления, такие как подъемники и лачуги.Что-то есть в том, чтобы проводить долгие ночи в магазине, собирая снасти в ожидании следующего приключения на льду.

Мы разработали пять полезных модификаций, над которыми вы можете поработать, готовясь к сезону подледной рыбалки. Некоторые из них необходимы для удовлетворения конкретных потребностей, в то время как другие просто полезны для расширения существующего оборудования. Эти пять простых проектов можно выполнить менее чем за час без лишних затрат.

Отверстие для отверстий

Независимо от того, сколько отверстий вы просверлили за свою жизнь, каждое из них заканчивается небольшой танцевальной чечеткой, чтобы избежать мокрых ног от воды и слякотных кусочков льда, которые вскипают, когда ваш шнек ломается через.Эти стружки также имеют тенденцию попадать обратно в яму, что приводит к проигрышной битве за то, чтобы яма и леска были свободны ото льда. Защитный кожух для отверстий своими руками можно сделать за несколько минут за несколько долларов, но он стоит гораздо дороже.

Возьмите два куска фанеры, в идеале толщиной 1/2 дюйма, и отрежьте их до размеров примерно 12 x 18 дюймов. Соедините эти две одинаковые детали на узких сторонах одной длинной или двумя короткими петлями, создавая вид обложки книги.

Когда вы собираетесь сверлить лунки во льду, поместите доску открытой в форме буквы «V», открывающейся от вас, между ногами и местом, которое вы собираетесь просверлить.Доска защитит вас от воды, стружки и слякоти, и с ее помощью можно одним быстрым движением стереть излишки с отверстия. Используйте доску в том же положении с наветренной стороны от лунки, чтобы снег не налетел и не заморозил вашу лунку.

Держатели для удилищ

За эти годы я купил бесчисленное количество дополнительных держателей для удилищ для переноски удилищ или застревания их на льду, но все они по той или иной причине не оправдали себя. Эти держатели удилищ могут быть дорогими, и они не кажутся легко устанавливаемыми и всегда ломаются или оказываются потерянными.

Это можно исправить в ледяных укрытиях типа «моллюск» или складного типа, установив короткие отрезки трубы из ПВХ на встроенную ванну или салазки. Начните с того, что соберите короткие кусочки лома трубы из ПВХ, у которых внутренний диаметр больше, чем внешний диаметр ручек ваших ледяных стержней. В большинстве случаев рукоятки удилищ имеют ширину не более 1 дюйма.

Перед резкой возьмите ледяные стержни и измерьте, насколько вы хотите, чтобы они выходили за пределы самой ванны. В большинстве случаев это будет меньше 6 дюймов. Получив это измерение, прибавьте к этому числу ширину кромки ванны и обрежьте ПВХ по размеру.Теперь просверлите отверстие диаметром 1/4 дюйма с обеих сторон трубы так, чтобы оно находилось по центру выступа ванны хижины. Затем просверлите отверстие примерно на 3/8 дюйма в только что просверленном отверстии, но только через одну сторону трубы, чтобы обеспечить доступ для монтажных инструментов. Теперь вставьте 1/4-дюймовый болт из нержавеющей стали, длина которого достаточна для того, чтобы пройти через одну сторону ПВХ и через дно бочки с достаточным пространством, чтобы добавить шайбу на обоих концах. Размещение шайбы в любой точке контакта поможет действовать как втулка и упростит вращение держателей.После создания модели закрепите его гайкой из нержавеющей стали. Эта установка позволит вам повернуть держатель и легко сложить для путешествий.

Цепи и болты для буксировки саней
Не нужно долго ловить рыбу, чтобы знать, что снасти ломаются, или в последний момент ваш друг неизбежно решит присоединиться к вам. В обоих случаях было бы неплохо иметь запасной вариант, в котором лачуги разных моделей могут быть соединены вместе за снегоуборочной машиной или квадроциклом. У меня был друг сломал автостоянку за много миль от берега, и рым-болты и цепи спасли положение.Я всегда добавляю эти болты на заднюю часть снегохода, а иногда и на переднюю часть, когда они не идут в комплекте с хорошим оборудованием.

Приобретайте рым-болты из нержавеющей стали размером минимум 5/16 дюйма для небольших и средних лачуг, но по возможности используйте рым-болты из нержавеющей стали 3/8 дюйма. Возьмите прилагаемую гайку и закрутите ее в направлении проушины до упора, а затем добавьте две большие шайбы из нержавеющей стали диаметром примерно 1 1/2 дюйма. Затем найдите середину задней части хижины и под складной хижиной.Просверлите два отверстия того же диаметра, что и рым-болты. Эти отверстия должны находиться на расстоянии примерно 18 дюймов в задней части хижины. Затем вставьте рым-болты внутрь хижины.

Перед тем, как закрепить болты гайкой из нержавеющей стали, я также хотел бы добавить опорную пластину из нержавеющей стали для дальнейшего усиления соединения. Вы можете использовать кусок алюминиевой балки или, как минимум, несколько больших шайб крыльев из нержавеющей стали для поддержки. Чем больше опорная пластина, тем лучше вам будет.

Теперь, когда у вас есть универсальное место для соединения двух лачуг вместе, вам нужен способ их соединения. Хозяйственные магазины продают сетку у ног, предназначенную для оборудования детских площадок. Пластиковое покрытие снижает вероятность запутывания, а грузоподъемность достаточна для всех, кроме самых тяжелых лачуг, с которыми вы можете столкнуться. Две секции цепи, обрезанные до 18 дюймов, в самый раз; что-либо более длинное, и это способствует раскачиванию между двумя салазками, а что-то более короткое затрудняет соединение.Завершите его либо защелкой из нержавеющей стали, либо карабином с номинальной нагрузкой в ​​несколько сотен фунтов для фактического соединения. Это позволяет в крайнем случае подключиться к другой хижине или к традиционному кронштейну для крепления салазок.

Ковшовая доска
Подледная рыбалка без ведра граничит с кощунством. Единственная проблема заключается в том, что вытаскивание саней или лачуг вручную или с помощью машины наносит ущерб ведрам, обогревателям и контейнерам с песком, поскольку сани подпрыгивают по неровному льду. Это неизбежно не оставляет ничего на прежнем месте и небольшого беспорядка, с которым нужно бороться по прибытии на место. Ключ состоит в том, чтобы не просверливать кучу отверстий в санях для лачуг, в то же время имея место, где у вас будет достаточно «мяса» для закрепления тяжелых предметов, таких как баллоны с пропаном или ведра для песка.

Сначала разложите предметы, по которым вы хотите, чтобы они катались в санях, и сделайте шаблон из картона. Затем положите шаблон на кусок фанеры и вырежьте нужные формы.Толщина фанеры должна быть не менее 1/2 дюйма, но лучше 3/4 дюйма, если хранятся тяжелые предметы. Предполагая, что вы не используете древесину, обработанную под давлением, найдите время, чтобы запечатать ее, даже если это всего лишь дешевая аэрозольная краска, которая замедлит впитывание воды и, в конечном итоге, гниение.

Прикрепите доску к нижней части салазок рядом с углами, закрепив болтами с помощью нержавеющего оборудования. Просверливайте отверстия только в углублениях, которые фактически не соприкасаются со льдом. В большинстве лачуг есть как минимум четыре или пять полозьев, которые будут выступать ближе ко льду, поэтому просверлите отверстия между полозьями.

Закрепите ящики для молока с помощью шайб и винтов такой длины, чтобы они не проникали сквозь дерево. Маленькие проушины для винтов также могут быть добавлены в качестве места для подвешивания эластичных шнуров для фиксации нестандартной формы. Возможности действительно безграничны.

Modified Hitch Hauler

Любой, кто много занимается охотой или рыбалкой, знает, что кузов грузовика или задняя часть внедорожника начинают казаться очень маленькими до того, как будет загружена половина «необходимого» оборудования. Даже если у вас достаточно места, возможно, вам придется поговорить с близким человеком, который загрузит в его автомобиль мокрое или вонючее снаряжение. По мнению других, ваша ледяная лачуга просто не поместится в машине. По всем этим причинам я счел необходимым использовать самосвал, чтобы получить дополнительное пространство и держать мою мокрую ледяную хижину за пределами моего автомобиля.

Большинство имеющихся в продаже самосвалов имеют выступы по всему периметру снаружи, чтобы охладители или сумки не соскальзывали. Проблема в том, что замкнутая территория обычно намного меньше ледяной санки. Просто используйте ножовку или Sawzall, чтобы удалить выступ со всех сторон, кроме той, которая параллельна бамперу автомобиля.Затем отрежьте кусок фанеры толщиной 3/4 дюйма размером с самый большой предмет или предметы, которые вы собираетесь носить с собой. Вы можете сделать платформу шире, чем самосвал, но убедитесь, что она не настолько широкая, что вы заблокируете стоп-сигналы.

Используйте не менее шести U-образных болтов, чтобы прикрепить фанеру к нижней части рамы тягово-сцепного устройства. Затем просверлите отверстия в каждом углу фанерной платформы и вставьте рым-болты вверх. Они отлично подходят для крепления эластичных ремней или ремней с храповым механизмом.

Для этого самодельного электрического снегохода холмы не нужны

Сейчас в Бивер-Крик, штат Огайо, зима, а отрицательные температуры означают обильное количество льда и снега.Дети могут отправиться в холмы, чтобы покататься на санях, но серийный мастер Питер Сриполь может нацелиться на равнину с помощью электрических саней, которые приводятся в движение с помощью пропеллера, взятого из его электрического самолета, сделанного своими руками.

Нам знакомы сумасшедшие постройки домов здесь, в New Atlas, поскольку ранее мы представляли откровенно опасные проекты британского Колина Ферза, шведского Алекса Борга и австралийца Криса Маллоя (который сейчас разрабатывает свой ховербайк для армии США). Заслуги Шриполя для членства в этом элитном клубе действительно впечатляют: предыдущие примеры его навыков были продемонстрированы на электрическом скейтборде Winnebago, гидроцикле и сверхлегком электрическом самолете.

И последнее, что он убрал бесщеточный электродвигатель HobbyKing объемом 150 куб. См, чтобы привести в движение свою последнюю сборку — электрические воздушные сани.

Мотор и пропеллер, используемые для воздушных снегоходов Шриполя, взяты из его самодельного электрического сверхлегкого самолета, которому он сейчас выпускает более мощные двигатели

Питер Сриполь

Двигатель и винт были сначала помещены в изготовленный на заказ деревянный и металлический ящик, который был прикреплен к металлической раме и закреплен на задней части серийных снегоходов Terrain от KL Outdoor.Из-за гибкого пластикового пола снегохода, создающего некоторое сопротивление снегу, Сриполь вырезал и подогнал сиденья, чтобы помочь распределить его вес для более плавной езды.

Задний руль направления из листовой пены управляется проводами, прикрепленными к металлическому валу, установленному в центре снегохода, в то время как беспроводной RC-передатчик используется для регулировки мощности двигателя через приемник, подключенный к Turnigy dlux 250 A HV 14s 60 V электронный регулятор скорости.

Затем проект был принят для тестовых прогонов на снегу и льду Бивер-Крик.Шриполь не раскрыл, какие батареи используются для питания двигателя и сколько у него заряда хватает на одну зарядку, но он говорит, что воздушные сани быстрые. Не совсем так быстро, просто это быстро.

Как есть, этот проект, вероятно, следует отнести к категории DIY-сборок «не пробуйте это дома», но с добавлением какой-то клетки над опорой можно было бы сделать намного безопаснее ездить. На видео ниже вы можете увидеть, как весело скользить и скользить, а также отснятый материал.

Источник: Сриполь Петр

Снегоходы DIY Snow Air

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
