Виды карабинов для крепления цепи, троса, ленты

Карабин — быстродействующее соединительное звено между двумя предметами, имеющими петли. Карабин имеет цилиндрическую форму круглого сечения с зажимом. Карабины используются в быту, строительстве, судостроении, при погрузочно-разгрузочных работах. Все карабины сделаны из металла с оцинковкой. Давайте рассмотрим их виды, особенности и различия.

Возможно Вам нужно:

В ассортиментной линейке ТМ Fixbox можно найти 4 вида карабина:

  1. Карабин усиленный;
  2. Карабин винтовой;
  3. Карабин с предохранительной гайкой;
  4. Карабин с вертлюгом.

Один из критериев выбора – форма.

Выбор нужного карабина по форме зависит от количества закрепляемых элементов и распределения нагрузки по сторонам.

Карабины овальной формы подходят для соединения двух цепей или тросов, нагрузка которых распределена и по нижнему и по верхнему узкому краю.

Если же на нижнюю часть карабина мы планируем навешивать 2 и более тросов с грузом, то подходящим решением станет карабин в форме «груши». Кстати, это самая распространенная форма, и на ней удобно также навешивать груз, разместив карабин на пояс.

Второе отличие карабинов – защёлки.

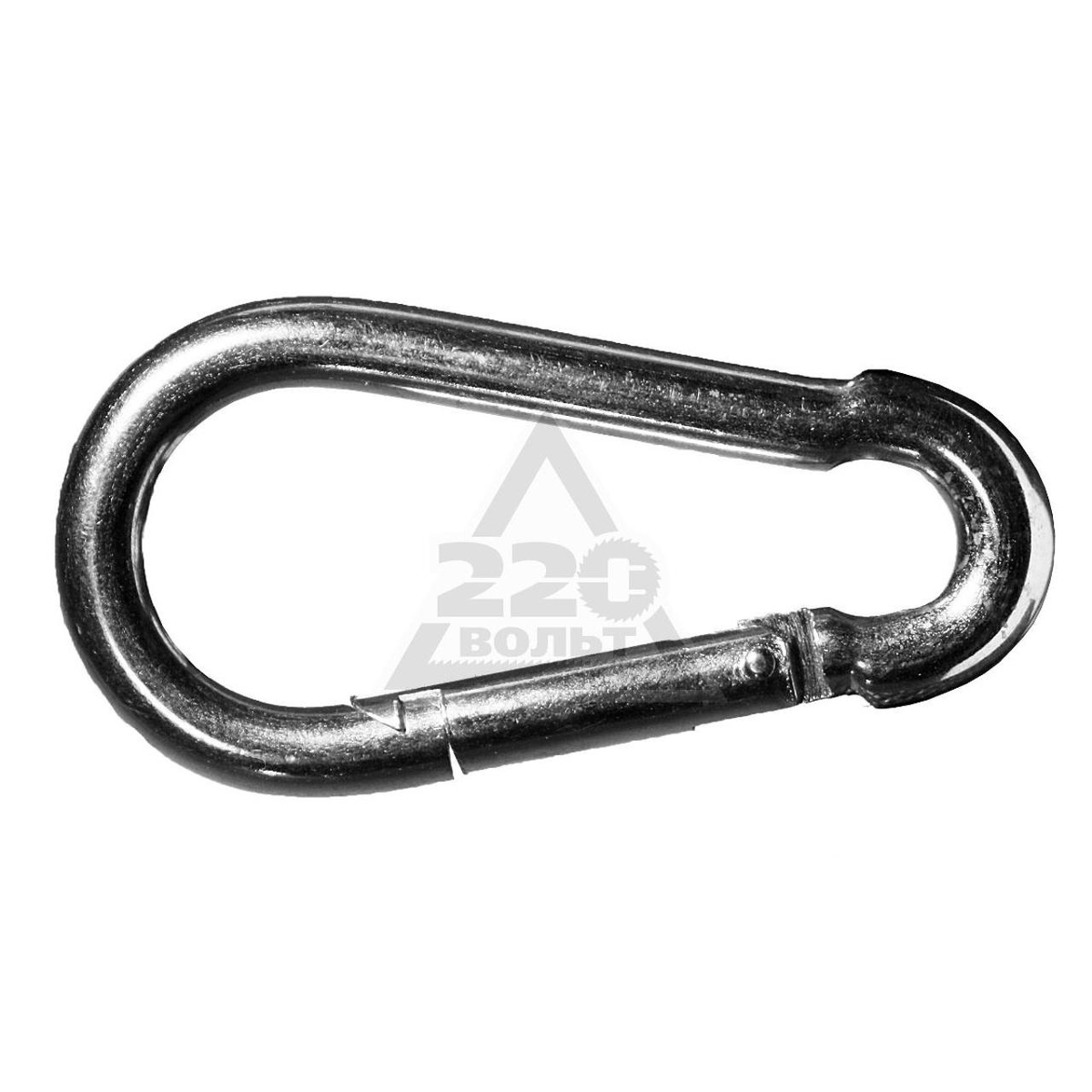

Пружинная защелка удобна для быстрого навешивания и снятия небольшого по весу груза.

Такой же карабин, но с предохранительной гайкой, уже затрудняет скорость закрепления. Однако защищает от случайного самопроизвольного выстёгивания.

Карабин винтовой, защелка которого представляет собой накидную удлиненную гайку, завинчивается и отвинчивается вдоль тела карабина, оставляя свободным внутреннее пространство.

Минусом пружинных защёлок является ограниченность толщины пристёгиваемых элементов, т.к. защёлка открывается во внутрь и может упереться в трос или верёвку. Несомненным плюсом же их плюсом является скорость, т.к. винтовой карабин требует времени для вкручивания.

Защита от перекручивания – вертлюги.

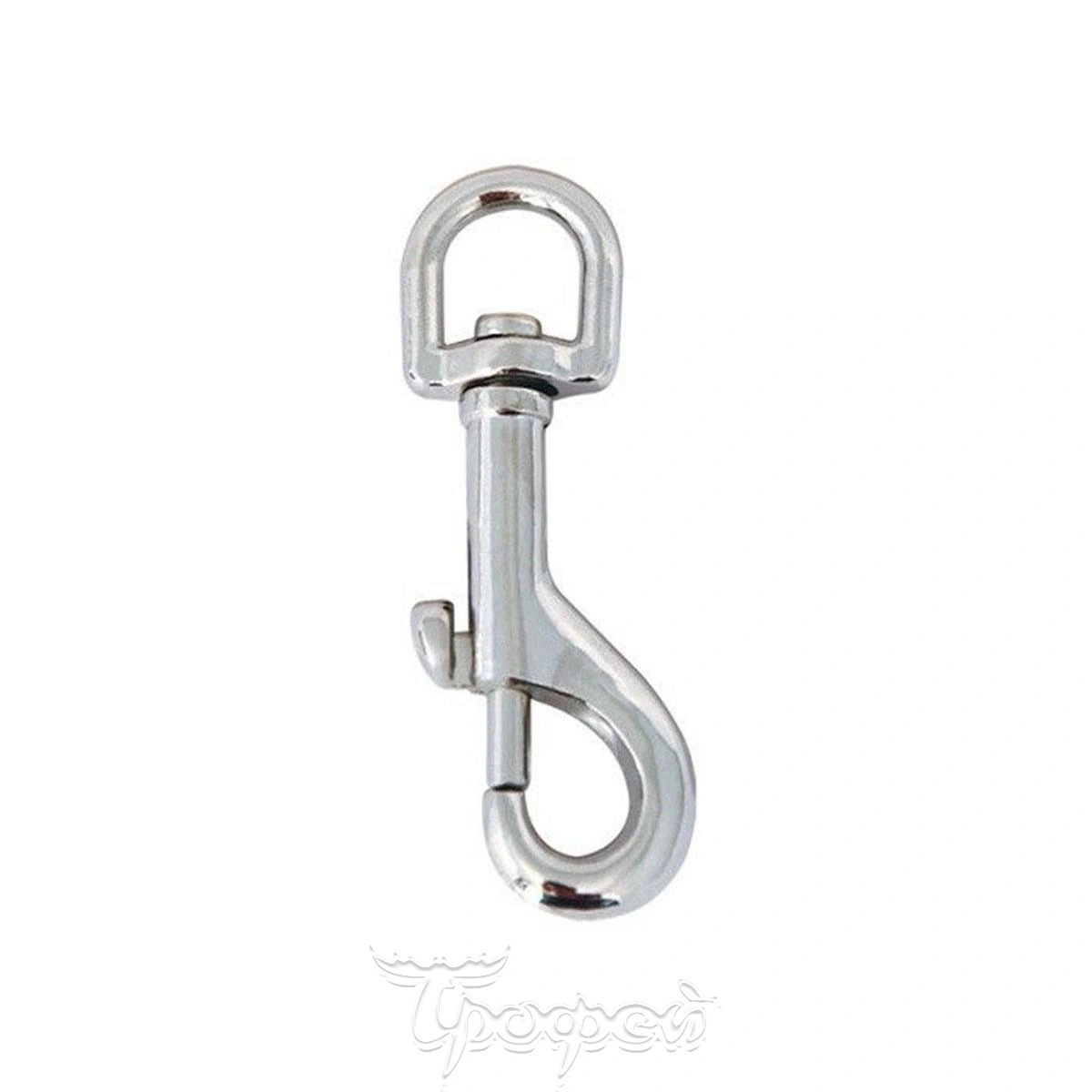

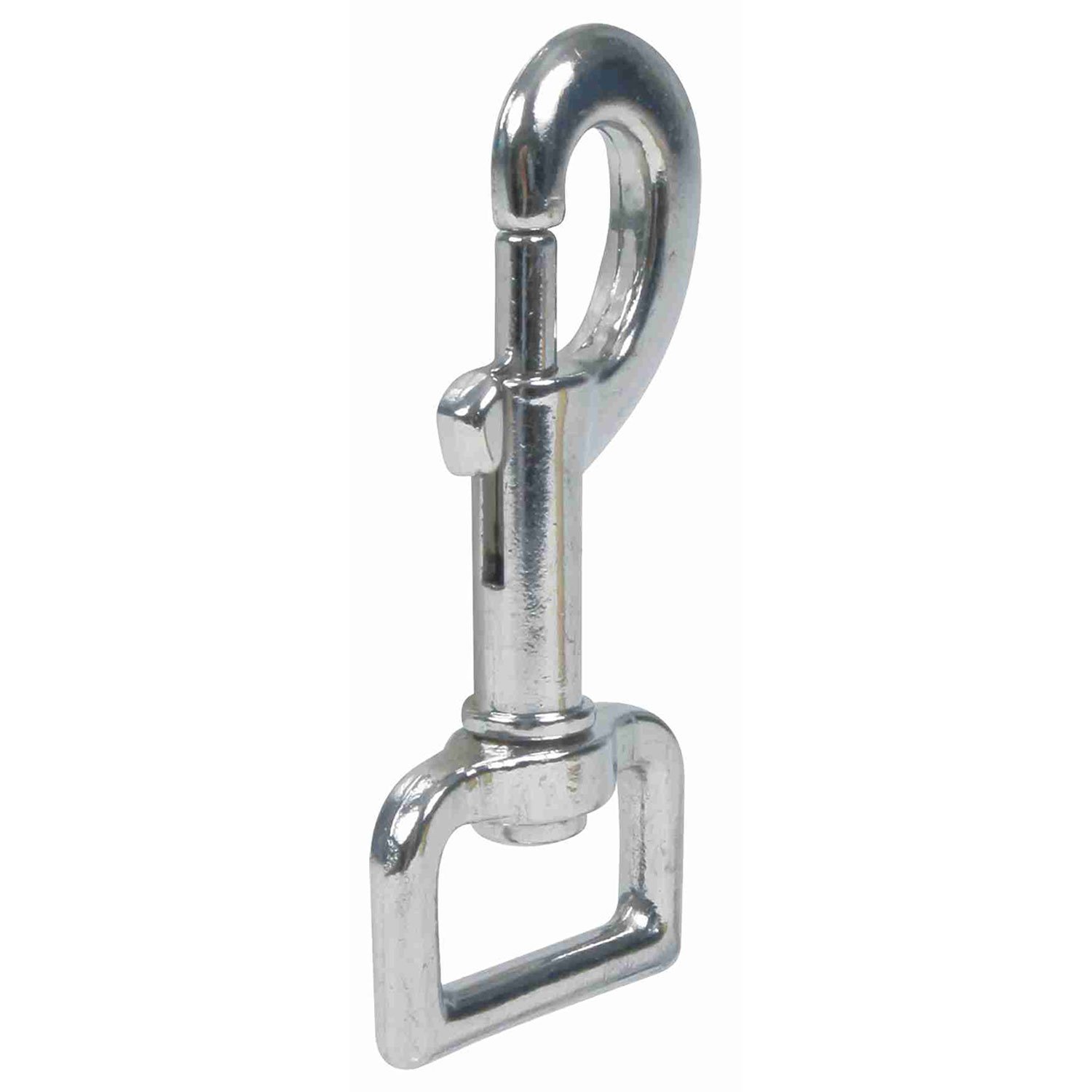

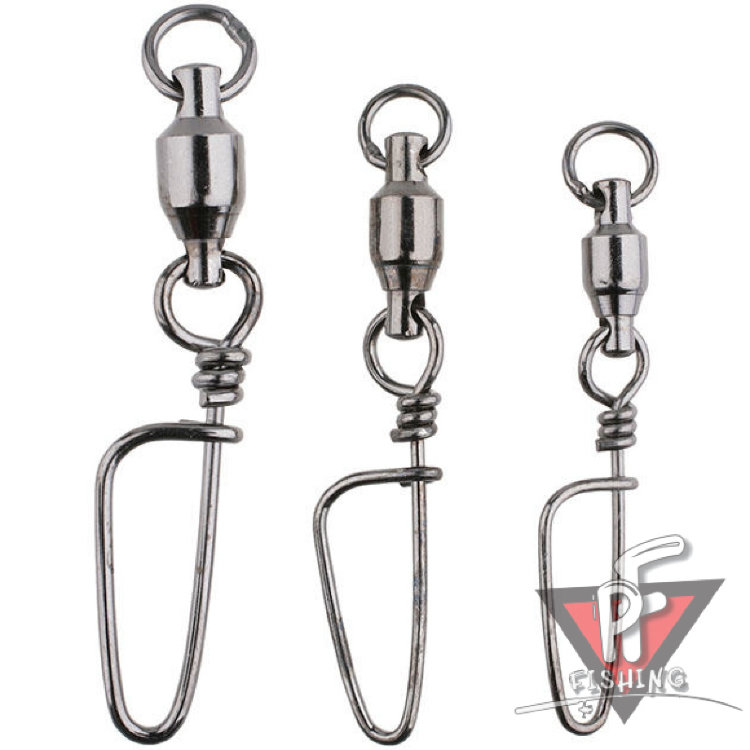

Отдельно от предыдущих вариантов стоит карабин с вертлюгой. Форма у него грушевидная, защелка пружинная. Но вся его фишка в вертлюге – это подвижная часть, которая не даёт канату или тросу закручиваться при манипуляциях, скрутка нивелируется поворотом самого тела карабина.

Обзор карабинов

Внимание! Все карабины ТМ Фиксбокс не предназначены для страховочного альпинизма. Их можно использовать лишь в бытовых случаях и для навешивания неответственного груза

, такие как:

  • карабин можно закрепить на пояс, при ремонтных работах, чтобы закрепить ведёрко с краской;
  • карабином можно закрепить верёвку к кузову газели при закреплении перевозимого груза;
  • и в любых других закреплениях верёвки или троса для горизонтальной или вертикальной тяги.
  • используется в качестве крепления в рюкзаках, ранцах, сумках, для крепления поводков животных.

Разновидности карабинов

Главными характеристиками карабинов являются:
Предельная нагрузка в продольном направлении.
Предельная нагрузка в поперечном направлении.
Предельная нагрузка в продольном направлении при открытой муфте.
Открытие карабина (максимальный диаметр прута, в который карабин может быть вщёлкнут).

Типы и разновидности карабинов можно проквалифицировать по нескольким параметрам.

Материал

  • Различные виды стали.
  • Дюралюминий (обычно марки 7005)
  • Пластик (для вспомогательных карабинов)

Тип защелки или муфты.

  • Рапиды, D-ринги — карабины без защелки с резьбовой муфтой.
  • Карабины с защелкой и резьбовой муфтой.
  • Карабины с защелкой и несколькими видами автоматически блокирующей муфтой.
  • Карабины с защёлкой и без блокирующей муфты.

Назначение карабина

  • Класс монтажных карабинов с автоматическими муфтами для страховки и фиксации работника.

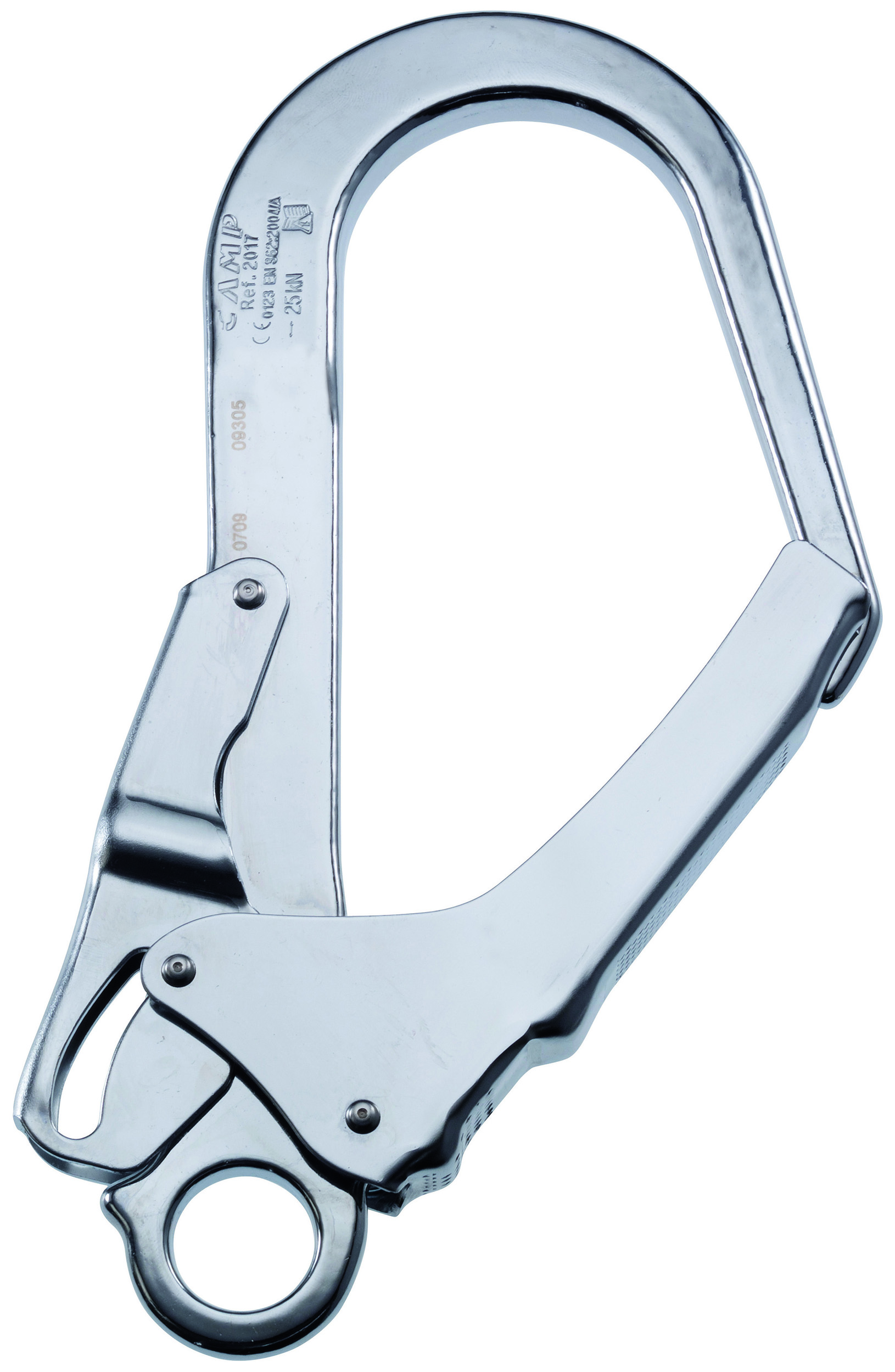

  • Трубные карабины для страховки на лесах, горизонтальном тросе.
  • Страховочные универсальные карабины .
  • Рапиды. Как для страховки, так и для вспомогательных, такелажных, страховочных целей.

Форма карабина (существует много форм, но можно выделить несколько основных).

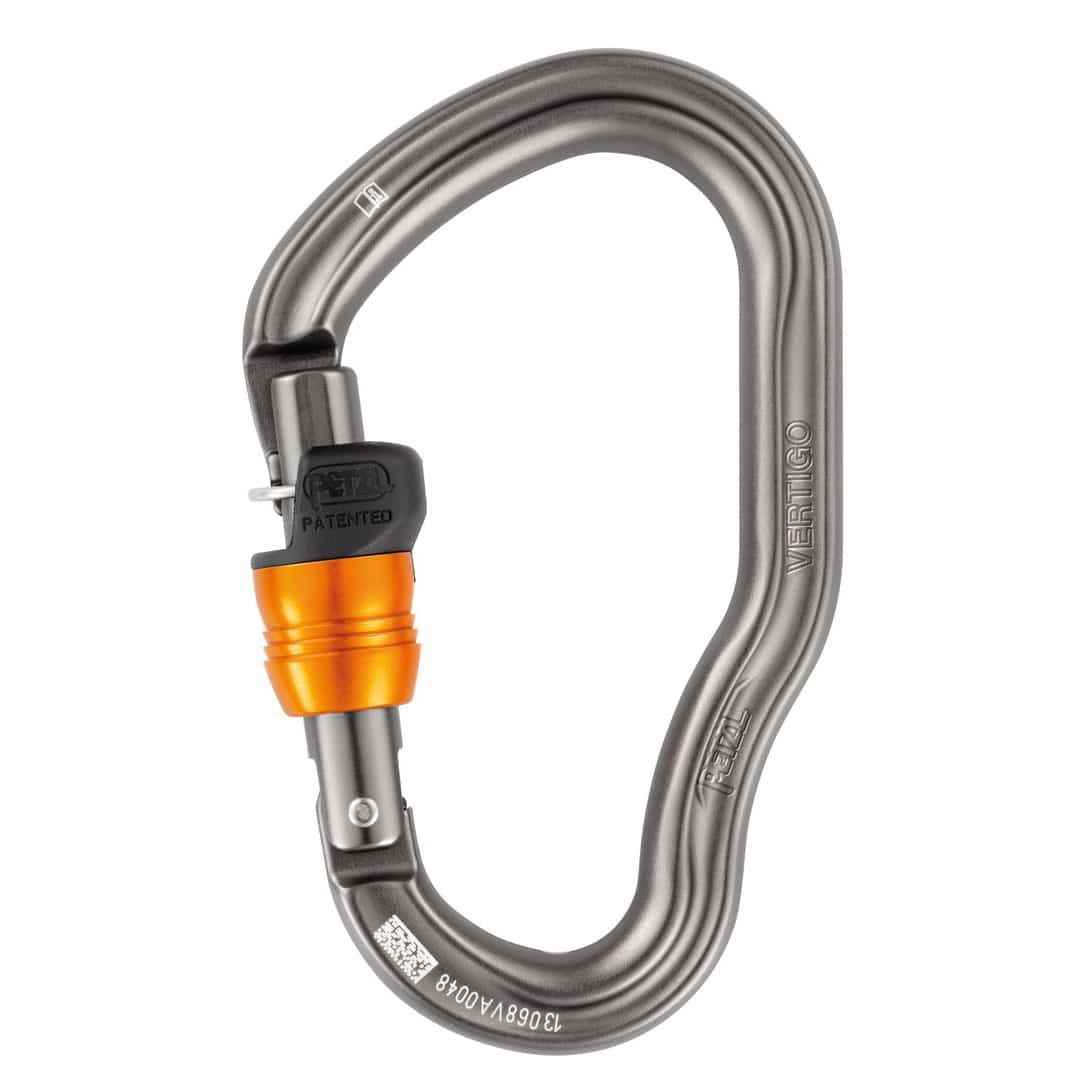

Асимметричный карабин с автоматической блокировкой с индикатором блокировки.

Карабин для самого разнообразного применения: присоединение к беседке различных устройств, установка на конце самостраховки.

  • Асимметричная форма обеспечивает исключительное соотношение прочность/вес.
  • Под нагрузкой карабин автоматически располагается так, чтобы нагрузка прилагалась вдоль главной оси карабина.
  • Система Keylock ( карабин и защёлка без крючков).

Нагрузка: 28 кН по главной оси, 8 кН при открытой защелке, 7 кН по короткой оси.Система автоматической блокировки с индикатором блокировки

  • Зеленая кнопка показывает, что муфта заблокирована
  • Быстрое разблокирование при нажатии на зеленую кнопку и повороте муфты.
  • Можно открывать и закрывать одной рукой.

CE -75 г

Асимметричный карабин с автоматической блокировкой

Карабин для самого разнообразного применения: присоединение к беседке различных устройств, установка на конце самостраховки.

  • Асимметричная форма обеспечивает исключительное соотношение прочность/вес.
  • Под нагрузкой карабин автоматически располагается так, чтобы нагрузка прилагалась вдоль главной оси карабина.
  • Система Keylock ( карабин и защёлка без крючков).
  • Нагрузка: 28 кН по главной оси, 8 кН при открытой защелке, 7 кН по короткой оси
  • Система автоматической блокировки
  • Проста в применении, даже в перчатках можно легко разблокировать и открыть карабин .
  • Для разблокировки нужно совершить два движения, что повышает безопасность.
  • CE -75 г

Карабин для развески снаряжения

Накопитель для снаряжения в форме карабина для упорядочения размещения снаряжения на обвязке. Ледобуры , крючья, эксцентрики, а также мелкие инструменты можно расположить и систематизировать одной рукой.

  • Легко скользит по поясу беседки.
  • Клипс на внутренней стороне карабина позволяет стабилизировать его положение на обвязке.
  • Форма карабина упрощает сортирование снаряжения.
  • Маленькое отверстие в верхней части для страховочного шнура, предотвращающего потерю важного снаряжения.
  • Прочный, имеет малый вес.
  • Максимальный вес снаряжения -5 кг.
  • Вес: 25 гр

Внимание! Это устройство не предназначено для выдерживания больших нагрузок.

Карабин с выступом для торможения при спуске

Карабин для присоединения к спусковому или страховочному устройству.

  • Тормозной выступ позволяет обеспечить лучший контроль при спуске на тонкой веревке, при подъеме тяжелых грузов и т.п.
  • Простая и надежная заправка веревки на тормозной выступ выполняется одной рукой и без необходимости раскрывать карабин .
  • Карабин с автоблокировкой, открывающийся про одинарном повороте муфты TWIST LOCK.
  • Система Keylock (конструкция защелки без крючка).
  • Для применения на одинарной веревке устройствами GRIGRI, HUIT, HUIT ANTIBRULURE, SIMPLE и STOP.
  • Нагрузка: 25 кН по продольной оси, 9 кН с открытой защелкой, 10 кН по поперечной оси
  • Раскрытие: 15 мм для защелки карабина и 12 мм для защелки тормозного выступа
  • Вес: 85 гр

Очень большой карабин с автоматической блокировкой. Предназначен для присоединения к металлическим конструкциям, тросам и пруткам большого диаметра.

Симметричный карабин с металлической системой автоматической блокировки

Для применения в блочных и полиспастных системах.

  • Тройная автоматическая система блокировки (металлическая муфта).
  • Симметричная овальная форма:- облегчает применение с блоками,- идеален для использования в точке страховки (быстро проворачивается).
  • Круглое сечение для оптимального распределения нагрузки между блоком и карабином.
  • Система Keylock (конструкция защелки без крючка).
  • Нагрузка: 24 кН по продольной оси, 7 кН с открытой защелкой, 10 кН по поперечной оси
  • Раскрытие: 19 мм
  • Вес: 75 гр.

Полукруглый карабин с автоматической муфтой

Применяется для состёгивания систем NEWTON или обвязок, в которых нужно соединить две точки присоединения. Позволяет установить на страховочную систему NEWTON самостраховку с амортизатором рывка.

  • Разрывная нагрузка: 15 кН по всем направлениям.
  • Система Keylock (конструкция защелки без крючка).
  • Нагрузка: 15 кН по всем направлениям
  • Раскрытие: 21 мм
  • Вес: 92 г

Асимметричный карабин с прямой защелкой

Карабин для оттяжки. Предназначен для пристёгивания к точке страховки (проушина ледобура, скального крюка, шлямбура и т.д.).

  • Исключительное соотношение прочность — вес (zicral горячей ковки).
  • Система Keylock (конструкция защелки без крючка).
  • Нагрузка: 23 кН по продольной оси, 10 кН с открытой защелкой, 10 кН по поперечной оси
  • Раскрытие: 20 мм
  • Вес: 46 гр.

Карабин грушевидной формы с большим раскрытием и ручной муфтой

  • Удобен для систем страховки и спуска
  • Ручная система блокировки LOCK (металлическая муфта).
  • Большой размер позволяет крепить несколько веревок и оттяжек.
  • Большое раскрытие.
  • Грушевидная форма, удобная для страховки:облегчает изменение направления веревки при страховке узлом УИАА, даже на двойной веревке.
  • Система Keylock (конструкция защелки без крючка).
  • Нагрузка: 25 кН по продольной оси, 7 кН с открытой защелкой, 7 кН по поперечной оси
  • Раскрытие: 25 мм
  • Вес: 90 г

Асимметричный карабин с ручной муфтой

Карабин для самого разнообразного применения: присоединение к беседке различных устройств, установка на конце самостраховки.

  • Асимметричная форма обеспечивает исключительное соотношение прочность/вес.
  • Под нагрузкой карабин автоматически располагается так, чтобы нагрузка прилагалась вдоль главной оси карабина.
  • Система Keylock ( карабин и защёлка без крючков).
  • Нагрузка: 28 кН по главной оси, 8 кН при открытой защелке, 7 кН по короткой оси
  • Красная полоска показывает, что защелка карабина не заблокирована.
  • Рекомендуется для грязных условий, когда пыль и грязь могут нарушить работу механизма автоматической блокировки.
  • Раскрытие: 21мм
  • Ручная блокировка защелки
  • CE -75 г

Компактный карабин грушевидной формы с ручной муфтой

Предназначен для страховки и пристегивания снаряжения.

  • Ручная система блокировки LOCK (металлическая муфта).
  • Грушевидная форма, удобная для страховки узлом УИАА на одинарной веревке.
  • Очень прост в обращении.Легкий и компактный, просто обслуживается одной рукой.
  • Система Keylock (конструкция защелки без крючка).
  • Нагрузка: 23 кН по продольной оси, 6 кН с открытой защелкой, 7 кН по поперечной оси.
  • Раскрытие: 20 мм.
  • Вес: 80 гр.

Полукруглое соединительное звено.Алюминиевый сплав.Разрывная нагрузка: 25 кН по большой оси, 10 кН по малой оси

Вес: 55 гр

Овальное соединительное звено

  • Стальное.
  • Большое раскрытие.
  • Разрывная нагрузка: 25 кН по большой оси, 10 кН по малой оси
  • Вес: 60 гр

Симметричный карабин с ручной муфтой

Для полиспастов и блочных систем.Ручная система блокировки LOCK (металлическая муфта).

Симметричная овальная форма:

  • упрощается работа с блоками
  • идеален для использования в точке страховки (быстро проворачивается).

Просто обслуживается одной рукой.Красный визуальный индикатор показывает, что муфта не завинчена. Система Keylock (конструкция защелки без крючка).

Нагрузка: 24 кН по продольной оси, 7 кН с открытой защелкой, 10 кН по поперечной оси.Раскрытие: 19 мм.Вес: 75 гр.

Полукруглый карабин с муфтой

Применяется для состёгивания систем NEWTON или обвязок, в которых нужно соединить две точки присоединения.Позволяет установить на страховочную систему NEWTON самостраховку с амортизатором рывка.

  • Разрывная нагрузка: 15 кН по всем направлениям.
  • Система Keylock (конструкция защелки без крючка).
  • Нагрузка: 15 кН по всем направлениям
  • Раскрытие: 23 мм
  • Вес: 86 г

Карабин грушевидной формы с большим раскрытием и автоматической блокировкой

Карабин для систем страховки и закрепления.

  • Автоматическая система блокировки ‘Ball Lock’.
  • Большой размер позволяет крепить несколько веревок и оттяжек.
  • Большое раскрытие.
  • Система Keylock (конструкция защелки без крючка).
  • Нагрузка: 25 кН по продольной оси, 7 кН с открытой защелкой, 7 кН по поперечной оси
  • Раскрытие: 24 мм
  • Вес: 90 гр.
  • Грушевидная форма, удобная для страховки:облегчает изменение направления веревки при страховке узлом УИАА, даже на двойной веревке.

Карабин грушевидной формы с большим раскрытием и автоматической блокировкой.

Пригоден для организации страховки и самостраховки с помощью узла УИАА.

  • Большой размер позволяет присоединить несколько веревок или петель.
  • Большое раскрытие.
  • Широкая грушевидная форма облегчает страховку с помощью узла УИАА на одинарной или двойной веревке.
  • Система Keylock ( карабин и защёлка без крючков).
  • Нагрузка: 25 кН по главной оси, 7 кН при открытой защелке, 7 кН по короткой оси.
  • Cистема автоматической блокировки:
  • Проста в применении, даже в перчатках можно легко разблокировать и открыть карабин .Для разблокировки нужно совершить два движения, что повышает безопасность.
  • Раскрытие: 24 мм
  • CE -90 г

Основные правила использования карабинов

  • Обращайтесь с карабинами аккуратно.
  • Нагружаться должна « длинная » сторона карабина, при этом точек приложения нагрузки может быть только две. Если нагружать « короткую » сторону, карабин легко разрушить. Как правило, предельная нагрузка в направлении этой оси составляет от 6 до 10 кН.
  • Не нагружайте открытые карабины . Если карабин открыт, то предельная нагрузка составляет от 6 до 10 кН, то есть 2-4 раза меньше нормальной.
  • Карабин должен быть правильно расположен. То есть никакие внешние предметы не должны касаться карабина, так как в этом случае он начинает работать на излом , что снижает его нагрузочные способности.
  • При работе с веревочными карабинами будьте бдительны! Карабин может открыться сам при ударе (в том числе защелкой) о внешние предметы, и/или при вибрации, вызванной протравливанием веревки.
  • Иногда веревка может сама выщелкнуться из карабина без муфты. Поэтому надо быть очень внимательным при работе с карабинами и оттяжками. Веревка должна вщелкиваться в карабин так, чтобы она шла снизу-вверх и не образовала узлов. Веревка не должна прижимать муфту карабина, так как это может привести к выщелкиванию веревки из карабина. Основной критерий правильного вщелкивания веревки в промежуточную точку тот, что при движении через него веревка должна приподнимать карабин , а не прижимать его к скале или другому рельефу
  • Карабин с резьбовой муфтой надо защелкивать так, чтоб веревка при движении вверх не развинчивала муфту.

Уход за карабинами

Пользуйтесь только исправными карабинами:

  • Поверхность карабина не должна иметь трещин, заусенцев, пропилов, ржавчины, сильной потертости и т. д.
  • Защелка должна открываться легко и быстро. Удостоверьтесь, что закрывается карабин свободно и полностью. У муфтованных карабинов аналогично проверяется функционирование муфты.
  • Проверяется состояние заклепки. Ее изгиб или повреждение недопустимы.

При невыполнении любого пункта, проверяемый карабин должен быть уничтожен.

Уничтожению подлежат также карабины , падавшие с большой высоты, так как при этом могут возникнуть микротрещины, сильно снижающие предельную нагрузку на карабин .

Карабины следует держать сухими и чистыми. Берегите их от коррозии. Некоторые повреждения допустимо зачистить шкуркой 220-400 номера (кроме титановых — у них ремонт недопустим). Если из-за грязи заклинила защелка, то карабин следует вымыть в теплой мыльной воде и прополоскать, затем смазать графитовой смазкой пружинку защелки и внутренности муфты.

Все знают что такое карабины . Для чего они используются, думаю, тоже никому рассказывать не нужно. Но, зато, не все знают, какие карабины бывают (разновидности карабинов ). Ведь, существует большое разнообразие размеров, форм, цветов, типов защелок и материалов из которых изготовлены карабины . Давайте разберемся – какие карабины для чего и на что стоит обратить внимание при выборе карабина под определенные задачи.

Разные карабины обладают разными характеристиками. Вот основные из них:

→ Максимальная нагрузка в продольной оси
→ Максимальная нагрузка в поперечной оси
→ Максимальная нагрузка в продольной оси при открытой защелке
→ Максимальное раскрытие карабина (прут какого диаметра может быть вщелкнут в карабин )

Если попытаться типизировать карабины , то можно разделить их на группы по нескольким основным параметрам:

Материал изготовления

→ Сталь и разнообразные виды стали
→ Алюминивые карабины (дюралюминий)
→ Титановые карабины
→ Пластик

Тип защелки (муфты)

→ Муфтованные и немуфтованные карабины
→ Рапиды (Maillon rapide)

Назначение карабина

→ Монтажные карабины
Карабины для страховки на лесах или для страховки на горизонтальном тросе
→ Универсальные страховочные карабины
→ Рапиды (Maillon rapide)

Форма карабина . Различных форм – множество. Мы лишь выделим основные.

→ Овальные карабины

→ Трапециевидные карабины

→ Треугольные карабины

→ HMS- карабины

→ Грушевидные карабины

Монтажный карабин

→ Монтажные карабины .

D-образный карабин

→ D-образные карабины

Vysotnik » Виды карабинов и их назначение

Карабины – это «кольца» из легких (алюминий) и тяжелых (сталь) материалов с защелкой, служащие для присоединения к веревочным страховкам.

Карабины бывают таких видов:

  • Простые карабины – для всех наипростейших способов применения.
  • Карабины с муфтой (винтовой или байонетной-надвигаемой) для тех случаев, когда непреднамеренное открытие защелки опасно.
  • Карабины, которые использую для страховки на маршрутах via ferrata они с автоматической муфтой и имеют повышенную прочность.
  • Карабины HMS – для страховки с помощью узла УИАА.

Обычные карабины

В продаже встречаются карабины двух весовых диапазонов. Меньшие по размеры, «особо легкие» карабины (вес около 40 г) с тонким сечением находится как на границе стандарта по прочности. Более тяжелые и с более толстым сечение (вес около 50 г) имеют большую прочность, в частности, при нагрузке с открытой защелкой. Проволочные защелки имеют то преимущество, что не бывает их замерзания и при ударной нагрузке (удар о скалу, вибрации, радиальные колебания) они не так легко открываются.

Карабины с муфтой

Все нужные в практике формы карабинов выпускаются и в исполнении с муфтой, блокирующей открытие защелки.

Муфты могут иметь такую конструкцию:

  • винтовая муфта, отвинчиваемая или завинчиваемая вручную;
  • надвигаемая муфта, открывающая защелку при отодвигании и надвигающаяся автоматически;
  • поворотная муфта ( Twistlock), открывающаяся автоматически;
  • комбинированная поворотно-надвигаемая муфта; закрывающаяся автоматически (самый надежный вариант).

Все муфты при неблагоприятных условиях (нагрузка веревкой, вибрации) могут открыться. Самой надежной является комбинированная поворотно-надвегаемая муфта.

Карабины для via

ferrata

Это карабины треугольной формы большим раскрытием (не менее 21 мм) автоматической муфтой. Применение – на via ferrata (маршутах, оборудованных металлическими или/и металлическими тросами или прутами для страховки), там, где металлические проушины, скобы, лестницы и т.п. требуют большого раскрытия карабина. Выбор муфты определяется привычкой, поэтому рекомендуется опробовать в магазине при покупке. Так как в случае привязывания карабина к самостраховке есть опасность развязывания узла, рекомендуется применять сшитые самостраховки (предлагаются в комплекте с амортизатором рывка).

Карабины HMS

Карабин грушевидной формы с муфтой. Применяются для страховки с помощью узла УИАА (HMS*). Грушевидная форма обеспечивает свободное движение петли узла HMS с обеих сторон карабина.

Важные требования стандартов

Удовлетворяющие требованиям практики карабины должны иметь достаточную прочность и некоторые другие свойства, которые испытываются согласно EN 12275 (или стандарту UIAA).

Все применяемые карабины должны выдерживать любую нагрузку срыва, которая может возникнуть в практике, при условии нагружения в продольном направлении при закрытой защелке.

При открытой защелке (удар о скалу, вибрации, радиальные колебания) достаточно уже двух метрового срыва, чтобы карабин, особенно «легки», мог разрушиться.

Поэтому важнейшим критерием безопасности карабина является усилие разрыва при открытой защелке. При возможности следует использовать только карабины с разрывным усилием при открытой защелке не менее 10 КН (около 1000 кгс.). Максимальные значения сейчас достигают 12 кН (ок. 1200 кгс).

Поперечные нагрузки встречаются реже, но и они могут достигнуть значений, при которых карабин разрешается. Чтобы избежать поперечных нагрузок, экспресс-оттяжки можно фиксировать в карабине с помощью резиновых вставок. В продаже встречаются также карабины с фиксированной (несдвигаемой) экспресс-оттяжкой.

Сечение карабина не нормировано, даже в зоне прохождения веревки. Если раньше толщина прутка карабина была от 8 до 10 мм, то сейчас в продаже появляются карабина толщиной 6 мм. Так как предписывается веревки на прутке 10 мм, то обнаруживается явное расхождение между этим особо узкими карабинами и испытаниями веревки. Такая ширина прутка карабина при спортивном скалолазании (большое число срывом) приводит к очень быстрому износу оплетки веревки. Поэтому хотя это и не приводит к разрыву веревки, но оплетка изнашивается в три раза быстрее, так что веревка соответственно приходится отбраковывать раньше.

Расположение карабина

— Экспресс-оттяжки нужно располагать, что бы карабин навешивался перпендикулярно направлению веревки. Этим обеспечивается минимальное трение веревки..

При возможности срыва защелки не должна попадать на скалу – опасность разрушения уже при срыве на 2 метра.

— Даже при ударе об скалу спинкой защелка может открыться за счет радиальных колебаний. Поэтому используют карабины с проволочной защелкой – у них эта опасность минимальна.

— Следует избегать нагрузок на перегибе, так как все карабины обладают малой прочностью на изгиб при нагрузке по широкой стороне.

Повреждения карабинов

Если карабин уронить на скалу, то даже при сильном ударе в нем не может возникнуть трещин (волосяных трещин). Трещины на карабине образуются при изготовлении (как и в спусковых восьмерках, это признак недостаточного контроля на предприятии-изготовителе).

Пока нормально работают защелка и муфта, карабин можно использовать и далее.

Ушки шлямбурных крючьев, имеющие острые кромки, при частых нагрузках срывом образуют на закруглении карабина насечки.

Несмотря на «надрезающее действие» они не вредят карабину, так как слабое место (при открытой защелке, только такой тип нагрузки является критическим) не находится на закруглении. Но насечки могут вредить веревке. Поэтому рекомендуется экспресс-оттяжки использовать с двумя различными карабинами: с прямой и изогнутой защелкой. Карабин с прямой защелкой всегда навешивать в крюк, а с изогнутой – всегда применять для встегивания веревки, кстати, в него легче встегивать веревку.

Купить карабины стальные, дюралевые, всех видов и размеров можно в нашем интернет-магазине «Высотник» : http://vysotnik.biz/alpinizm/karabiny/

Карабины альпинистские | Surv 24 Блоги

Карабин можно купить у нас в разделе: карабины и крепления

Карабин – это устройство в виде скобы с пружинной защелкой, предназначенное для быстрого соединения двух веревок (или предметов) с петлями.

Карабины различают по:

  • Форме и размеру.
  • Весу и материалу.
  • Системе защелки.
  • Назначению.

В нашем интернет-магазине можно купить любые виды альпинистких и сувенирных карабинов в разделе: карабины. Если товара нет в наличии, мы доставим его по вашему заказу.

Виды карабинов по форме и размеру

  • Ассиметричные для усов самостраховки и поднятия грузов.
  • Грушевидные для одновременной работы с несколькими веревками.
  • Овально-симметричные для снаряжения, которое требует центрации.
  • Рапиды для спелеологов.

Вспомогательные и сувенирные карабины

На сайте магазина вас ждут:

  • S-образный карабин с фиксатором, предназначенный для связки ключей или крепления EDC.
  • Карабины с компасом и креплениями для бутылки. Они не предназначены для спусков и подъемов, но вполне подойдут для походов выходного дня. Главное их назначение – крепить экипировку.
  • «Тигровый крюк». Яркие и прочные, они могут служить и для сувениров, и надежно крепить снаряжение во время переходов.
  • D-образный декоративный карабин – отлично заменяет веревки, незаменим для крепления вспомогательного снаряжения. Оборудован защелкой.

Виды карабинов по весу и материалу

  • Стальные. Прочные, но тяжелые, они больше ценятся в промышленном альпинизме, а не в спортивном. Долговечные карабины из стали обладают невысокой теплопроводностью, поэтому могут оплавлять веревку при трении.
  • Из дюралевых сплавов. Эта самая распространенная разновидность характеризуется высокой надежностью, легким весом, разнообразием форм и назначений.

Несколько десятилетий назад выпускались титановые карабины. Сегодня титановые сплавы не используются из-за своей низкой теплопроводности. Титановые сплавы получали микротрещины даже при незначительных нагрузках.

Виды карабинов по защелке

  • Муфтованные. Закручивающая защелка обеспечивает абсолютную надежность, поэтому такие карабины используют везде, где требуется соединение веревок или тросов.
  • Автоматические: поворотные, быстрые, с фиксатором. Первые, где муфта совершает одно движение по кругу, особенно удобны для соревнований, где ценятся скорость и время. Быстрые (одно движение вверх/вниз) удобны для натянутых тросов или веревок, там, где требуется часто перестегиваться. Карабины с фиксатором ценятся промышленными альпинистами: они используются там, где совершается минимум перестежек.

Выбирая тип карабина по нагрузке следует помнить, что важна не только та нагрузка, которую выдерживает карабин, но и та, что приходится на всю цепь (веревка-крючья-устройства).

Виды карабинов по назначению

  • Для конкретного применения. Применяются при спусках, подъемах, страховках и т.п.
  • Специальные. Необходимы для крепления экипировки и снаряжения. Помогают создавать «дополнительные места» при большом количестве груза.
  • Сувенирные или подарочные. Не подходят для нагрузок.

Примечание.

Для крепления экипировки и снаряжения вместо карабинов можно использовать «Гибкую змею». Она же станет отличным сувениром для начинающих туристов и альпинистов. Купить ее можно в «Гибкая змея».

Гибкая веревка состоит из жесткого, но гибкого сердечника, помещенного в мягкую оболочку. Змея используется и как карабин, и как веревка. Она легкая, прочная, гибкая и… очень яркая. Выпускается так же гибкая веревка, светящаяся в темноте. Чтобы закрепить «змею» достаточно закрутить ее концы.

Карабин пожарный: устройство, виды и модификации

Карабин пожарный – карабин, входящий в состав снаряжения пожарного и предназначенный для страховки пожарного при работе на высоте, а также для спасания и самоспасания с высотных уровней.

Карабин должен отвечать требованиям ГОСТ Р 53267-2009.

Конструкция

Конструкция карабина должна обеспечивать возможность его замыкания и последующего раскрытия на цилиндрическом шаблоне диаметром не менее 32 мм.

Конструкция затвора должна обеспечивать его надежное закрытие.

Конструкция замыкателя может быть автоматической и неавтоматической.

Конструкция замыкателя не должна допускать самопроизвольное раскрытие затвора при эксплуатации карабина.

Чертеж пожарного карабина

Рабочий участок карабина должен иметь по всей длине постоянное круглое сечение диаметром не менее 12 мм или фасонное округлое сечение с разницей между максимальным и минимальным значением в каждом месте поперечного сечения не более 4 мм.

Карабины не отвечающие требованиям нормативных документов

Карабин пожарный DIN 5299C Карабин пожарный DIN 5299 D

Рабочий участок карабина должен быть прямолинейным!

Устройство

В конструкцию карабина входят:

  • Крюк – силовая скоба карабина, воспринимающая рабочие нагрузки.
  • Затвор – механизм, предназначенный для замыкания крюка.
  • Шарнирное соединение – узел крепления затвора к крюку карабина.
  • Замковое соединение – узел соединения крюка и откидной части затвора.
  • Замыкатель – подвижная муфта, закрепленная на откидной части затвора, предназначенная для запирания замкового соединения.
  • Рабочий участок – участок карабина, на который навивается пожарная спасательная веревка при выполнении операции самоспасания (спасания пострадавшего).

Конструкция карабина пожарного

Виды

Муфтованные (защелкивающие) и немуфтованные

Муфтованные карабины оснащены специальной муфтой, не дающей им самопроизвольно открываться. Муфты бывают резьбовые, байонетные и пружинные (автоматические), последние более удобны для работы одной рукой, но могут отказать на морозе.

Карабины с зубом и с замком Key Lock (и его аналогами)

Сейчас многие карабины изготавливаются с системой Key-Lock (встречаются и другие названия, но суть одна). Это означает, что в месте, где при закрытии карабина примыкает защелка на теле карабина отсутствует так называемый “зуб”. Такие карабины удобнее, так как не цепляются “зубом” за крючья, тросики закладок, веревку.

Пример пожарного карабина с замком «Key Lock»

Замыкающим элементом пожарного карабина является стальной замок (защелка) карабина откидывающийся не во внутрь скобы, а под углом к плоскости скобы. Эта особенность позволила увеличить открытие замка карабина до 60 мм! Карабин легко фиксируется за двухдюймовую трубу.

Требования охраны труда

При использовании (эксплуатации) карабина должны выполнятся следующие требования правил охраны труда:

  • перед заступлением на дежурство и после него карабин подвергается внешнему осмотру для подтверждения целостности и исправности его элементов;
  • при контакте карабина с агрессивной средой (кислота, щелочь) он промывается водой, вытирается, просушивается и подвергается испытаниям на прочность;
  • карабин подвергается испытанию согласно требованиям технической документации завода-изготовителя.

Карабин снимается с расчета, если в процессе работы он подвергался нагрузкам, вызвавшим появление трещин, вмятин, изменение геометрической формы конструктивных элементов, нарушение работоспособности затвора или замыкателя.

Про нагрузку при испытании пожарного карабина вы можете почитать в этой статье.

Статья подготовлена совместно с кафедрой ПС,ФП и ГДЗС, ИПСА ГПС МЧС России

Как изготавливают карабины (видео)

Карабины для альпинизма: разновидности и конструкционные различия

Первые устройства, имеющие сходство с карабинами, появились еще в 17 столетии. Они использовались для закрепления оружия к плечевому ремню. Устройства приобрели распространенность одновременно с увеличением популярности таких направлений, как скалолазание и альпинизм. Среди спортсменов они являются одной из основных деталей обмундирования.

Описание

Карабины промышленного альпинизма используются в качестве соединительного элемента. Они являются незаменимыми при соединении скального крюка с канатом и в страховке. Чаще всего представляют собой скобу с защелкой на основе пружины. Используемые для изготовления материалы зависят от назначения устройства. Сталь приобрела наибольшую популярность в производстве изделий для спасательных работ, промышленного альпинизма и других сферах, где на первый план выходит долговечность и максимальная надежность. Любители и спортсмены зачастую используют более бюджетные и легкие варианты, которые изготавливаются из сплавов алюминия. Титановые устройства раньше были практически единственным вариантом. Но сегодня они используются крайне редко из-за своей хрупкости и низкого уровня теплопроводности, что способствует повреждению веревок.

Виды карабинов для альпинизма

Главное предназначение устройств заключается в соединении элементов страховки. Чаще всего они применяются во время высотных промышленных работ и для восхождений на вершины. В настоящее время используются различные материалы для изготовления изделий. Чаще всего встречаются алюминиевые элементы и стальные карабины для альпинизма. Последние обладают наибольшей устойчивостью к износу и способностью выдерживать большие нагрузки. Но их главным недостатком является большая масса. Из-за этого они редко используются в спортивном альпинизме. Но без них не обойтись на спусковых устройствах, где столь важна износоустойчивость. Также они распространены в промышленном альпинизме, в котором вес играет намного меньшую роль по сравнению с долговечностью и качеством. Небольшая масса является основным достоинством карабинов из дюраля. По сравнению с стальными они менее устойчивы к повреждениям, но стоят дороже. При частой эксплуатации изделия быстро ломаются, особенно при трении веревки в спусковых механизмах. Также возможно образование мелких трещин при падении с любого расстояния.

А вот титановые карабины для альпинизма сейчас найти практически невозможно, так как процесс производства материала имеет множество этапов, а сам металл отличается высокой стоимостью. Среди их достоинств стоит отметить легкий вес. При этом теплопроводность таких изделий намного ниже по сравнению с карабинами на основе других материалов. Этот металл вызывает локальный нагрев при эксплуатации на спусковом устройстве и при падении на снег. Сразу после использования может разрушиться даже при условии небольшой высоты из-за восприимчивости к температурным изменениям. Пластиковые изделия относятся к категории вспомогательных элементов. Они предназначены для небольшой нагрузки в пределах 50 кг. Удобны для перемещения снаряжения.

Конструкционные различия

Классифицируются карабины для альпинизма на два вида: немуфтованные и муфтованные. Последние могут быть стандартными, автоматическими и с рапидным соединением. Первые модели, закручивающиеся в муфты, обеспечивают легкую эксплуатацию. Также некоторые изделия оснащены яркой риской для контроля закрытия конструкции. Но стоит отметить, что муфты такого вида неустойчивы к вибрационным нагрузкам и могут раскручиваться. Одновременно рапиды изготавливаются, как правило, из стали. Они отличаются высокой надежностью и большой способностью перенесения нагрузок. Среди недостатков нужно отметить достаточно сложное закрывание. В некоторых случаях может потребоваться гаечный ключ.

Автоматические устройства

В основе автоматических изделий лежит байонетный механизм. Их эксплуатация требует крайней осторожности. Ведь если по муфте вскользь пройдет канат или веревка, они могут открыться. Такие карабины для альпинизма желательно использовать в местах с непрерывной нагрузкой, исключающей случайное раскрытие. Автоматические триактовые изделия отличаются большей безопасностью. Так как для открытия необходимо сначала опустить муфту, повернуть, и лишь потом карабин можно открыть. Они используются в промышленном альпинизме для обеспечения большей надежности. Эксплуатация возможна в любых условиях. Но стоит отметить, что загрязнения в виде песка и пыли способны привести к заклиниванию.

Особенности использования

Категорически запрещено перенесение нагрузки на муфту. Карабины для альпинизма должны находиться на ровной поверхности либо в подвешенном состоянии. Их расположение на краю конструкции или скалы приведет к повреждению. Устройства без муфты применяются только в качестве вспомогательных элементов. При этом открытый карабин способен переносить нагрузку, которая будет в несколько раз меньше установленной.

виды карабинчиков и застежек. Как выбрать карабин на удочку и спиннинг?

На современном рынке рыболовных снастей представлен довольно широкий ассортимент изделий. Выбирая карабин, рыбак ориентируется уже на свои предпочтения. Рыболовный карабин считается одним из важнейших элементов оснастки.

Особенности

Карабин для рыбалки – это часть снасти, использующаяся для быстрой и легкой замены остальных рыболовных элементов. А также на рыболовный карабин ложится основная нагрузка всей конструкции.

Чаще всего это устройство используется для присоединения рабочей части к леске. Рабочие элементы обычно подготавливаются заранее, для того чтобы их уже в процессе было проще менять. Вторая основная сфера использования – это применение вертлюжков. Здесь карабин применяется для того, чтобы предотвратить перекручивание поводков и лески.

Вариантов крепления карабина существует несколько, как уже говорилось, для соединения рабочих частей и лески. А также его можно установить между силиконовой приманкой и грузилом в джиг-фишинге.

В фидерной ловле этот элемент выступает в качестве застежки-крепления для кормушки.

Виды и модели

Все рыболовные карабины делятся на проволочные и пластинчатые.

Цена первого варианта на порядок выше, но преимущества оснастки сглаживают этот недостаток. Проволочные карабины изготавливают из специальной проволоки, согнутой особым образом. Застежка может быть исполнена в виде колечка или выступа, также такая система застегивания имеет еще одно название – «американка». Этот вид крепления популярен среди рыбаков за счет своей компактности и удобства монтажа. Проволочные крепежи имеют множество разнообразных форм, способны выдерживать большие нагрузки, поэтому ломаются крайне редко.

Система пластинчатых карабинов сконструирована немного по-другому. Каркас из проволоки обжат металлической пластиной, имеющей выступ, к которому крепится сама застежка. Цена данного вида оснастки гораздо ниже. Недостатки пластинчатого карабина – это большой размер застежки, из-за которой в воде возникает сильное сопротивление. И сам крючок на пластине легко ломается и гнется, тем самым подводя рыболова.

А также пластинчатые модели невозможно использовать с приманками миниатюрных размеров (воблер, блесна). Все дело в конструкции модели, а точнее – в пластине. Очень часто она бывает размером с приманку, поэтому отрицательно влияет на игру последней. Пластинчатый карабин в тандеме с блесной будет создавать лишние завихрения и не даст приманке «играть». Несмотря на большое количество недостатков, пластинчатые изделия нашли свое применение в среднетяжелом и тяжелом джиге, в работе с крупными приманками, а также для подсоединения кормушек фидерного типа.

Помимо двух основных видов застежек, существуют еще ультралегкие нахлыстовые модели карабинов.

Нахлыстовая или безузловая застежка – это модель очень простой конструкции, представлена в виде маленького отрезка проволоки с изогнутыми концами. На такой аксессуар можно монтировать оснастку, не прибегая к помощи рыбацких узлов. Благодаря этому срок службы рыболовной нити увеличивается, а ее изначальные характеристики сохраняются. Еще один плюс нахлыстовой застежки – это надежность, так как конструкция не имеет узлов (соединений), а эти части считаются наиболее уязвимыми. Безузловые модели практически не имеют веса и не влияют на игру приманки, именно поэтому их еще называют ультралегкими. Сочетаются практически с любыми приманками маленьких размеров.

Не обошлось здесь и без отрицательных качеств, основное – это форма. Из-за крючкообразной конструкции безузловой карабин в травянистых местах обязательно «цепляет» на себя часть водных растений

Как выбрать?

Чтобы выбрать карабин на удочку, нужно ориентироваться на вид оснастки, например, на спиннинг или фидерное удилище, где основным критерием выбора является размер рыболовного карабина. А также стоит учитывать способ ловли. Например, при ловле тяжелым джигом на крупную приманку карабин нужен. В случае же с маленькими приманками от этого устройства лучше отказаться.

Выбирая карабин, нужно обращать внимание на:

Качество напрямую связано с толщиной проволоки, использованной для его изготовления. Чем она толще, тем крепче и надежнее будет готовое изделие. Здесь же стоит помнить о том, что вес такого карабина тоже будет большой, поэтому подбирать данный элемент следует с учетом размеров остальной оснастки.

Материалом изготовления качественных рыболовных карабинов служит пружинящая проволока. На упаковке обязательно должны быть указаны размеры и возможная нагрузка на изделие. Изделия могут быть разных размеров – от 2-х до 10, именно от размера зависит и нагрузка, которую карабин способен выдержать. Например, рыболовный карабин под № 2 может выдержать до 60 килограммов, а оснастка под № 10 – не больше 5 килограммов.

Среди рыбаков есть негласное правило – более тонкая оснастка с меньшим количеством дополнительных деталей будет менее заметна для рыб, а значит, изделие считается более уловистым.

Как выбрать рыболовный карабин, смотрите в видео ниже.

5 типов винтовок и чем они отличаются

Винтовка была одним из самых надежных видов оружия и средств самообороны с момента ее изобретения в начале 1700-х годов. До винтовки единственным оружием, которое могло стрелять снарядами, были пушки и мушкеты или какой-то другой вариант этих двух.

В следующей статье мы рассмотрим, что определяет винтовку, что было такого инновационного в ее изобретении и с какими типами винтовок вы, скорее всего, столкнетесь. Мы надеемся, что анализируя различные типы винтовок, вы лучше поймете, как работают эти инструменты и как их безопасно и эффективно использовать.

Что определяет винтовку?

Слово «винтовка» происходит от одной уникальной особенности, которая отличает это огнестрельное оружие от мушкетов и пушек, использовавшихся в предыдущие столетия. Это было добавление «нарезов» или ряда спиральных канавок вокруг внутренней части ствола. Эти канавки заставляли выпущенный снаряд вращаться при движении через ствол, а не просто взрываться, как выстрел из пушки или мушкета.

Это вращательное действие привело к более стабильной траектории полета снаряда или пули.Одним словом, нарезка резко повысила точность. Впервые с момента изобретения огнестрельного оружия человек мог нацелить свое оружие и быть относительно уверенным в том, куда направится снаряд. Это нововведение не только значительно увеличило награду за охоту, но и дало стрелкам значительное преимущество в вооруженных конфликтах.

Теперь, когда мы знаем, что общего у всех винтовок, давайте посмотрим, что их отличает.

Что означает «действие?»

Прежде чем мы перейдем к определению различных действий винтовки, лучше избавиться от общей терминологии.Эти определения дадут лучшее понимание того, что происходит, когда вы стреляете из винтовки, и послужат введением в соответствующие компоненты.

  • Патрон — винтовочный патрон состоит из нескольких частей: гильзы, пули, капсюля и патронника, заполненного порохом. Когда винтовка производит выстрел, механизм, управляемый спусковым крючком, попадает в капсюль и заставляет пулю перемещаться по стволу пистолета. (Ознакомьтесь с нашим руководством по калибрам винтовок для получения дополнительной информации.)
  • Магазин — Патроны хранятся внутри или снаружи, либо в подпружиненном магазине, либо в трубке, проходящей вдоль ствола пистолета.
  • Действие — это способ заряжания, выстрела и выброса патрона из магазина или трубки. Одним из наиболее важных отличий различных типов винтовок является движение и конструкция этого механизма.

Разъяснение пяти типов винтовок

Винтовки с рычажным механизмом

Рычажный механизм был одной из первых разработок, связанных с винтовками.С помощью рукоятки, расположенной за спусковым крючком, патрон извлекается из трубы, идущей вдоль ствола, и загружается в патронник для выстрела. Эти винтовки, как известно, немного менее точны, чем другие модели, и часто немного тяжелее. Тем не менее, они обычно имеют большую емкость картриджа, что может пригодиться во многих ситуациях.

Винтовки с рычажным механизмом почти всегда изображаются в руках грабителей и ковбоев, в основном благодаря их изображениям в вестернах современного кино.По сей день Винчестерские модели конца 1800-х годов являются винтовками, наиболее часто ассоциируемыми с этими типами оружия. Эти винтовки нашли широкое применение на Старом Западе после окончания Гражданской войны.

Винтовки с продольно-скользящим затвором

Винтовки с продольно-скользящим затвором имеют небольшую металлическую рукоятку, которая выступает с правой стороны оружия, сразу за патронником. Простыми движениями вверх, назад и вперед пользователь может выбросить использованный патрон, загрузить новый патрон из магазина и закрыть патронник для выстрела.Этот тип затвора является одним из наиболее широко производимых в мире благодаря простоте использования, прочности и точности.

Как и другие типы винтовок, в винтовках с продольно-скользящим затвором используется либо встроенный, либо внешний магазин для хранения патронов. Такая конструкция позволяет использовать в этом оружии более широкий диапазон размеров патронов. Однако одним из главных недостатков этого оружия является то, что спусковой крючок должен отрываться от пистолета и повторно сжимать его после каждого выстрела. Несмотря на это, большинство снайперов и стрелков предпочитают его.Remington Model 700 — одна из самых популярных винтовок с продольно-скользящим затвором, на которую стоит обратить внимание, если вам нужна дальняя стрельба. (Нынешние винтовки, используемые военными снайперами США, созданы по образцу Remington 700. )

Винтовки с болтовым затвором также являются моими личными предпочтениями в сезон охоты на оленей. Ознакомьтесь с нашим списком лучших жалюзи для оленей — я уже отмечал, какие из них лучше всего подходят для использования в винтовке.

Полуавтоматические винтовки

Полуавтоматические винтовки — это гораздо более новая инновация, которая стала чрезвычайно популярной среди спортивных стрелков и стрелков во всем мире.С полуавтоматической винтовкой пользователю нужно только один раз перевести затвор в боевую позицию. После этого действие будет автоматически разряжать старый патрон и перезаряжать новый при каждом нажатии и отпускании спускового крючка.

Во многих случаях из полуавтоматических винтовок можно стрелять быстрее, чем из винтовок других типов, что позволяет им производить больше выстрелов в минуту. Тем не менее, они часто могут иметь отказы в механизме, которые из-за их автоматической конструкции трудно исправить вручную.

Помповые винтовки

Хотя их чаще относят к дробовикам, помповые механизмы можно встретить в различных конструкциях винтовок. Эта конструкция затвора использует механизм скольжения, расположенный вокруг ствола, для одновременного извлечения старого патрона и заряжания нового. Одним из основных преимуществ этого действия является то, что им управляют с помощью поддерживающей руки, а не руки с спусковым крючком, что может повысить скорострельность и точность.

Подобно винтовкам с рычажным механизмом, в помповых винтовках часто используются трубчатые магазины, которые медленно заряжаются, поскольку пользователь должен вставлять патроны по отдельности.С другой стороны, эти трубки обычно вмещают больше патронов, что может быть огромным преимуществом в самых разных ситуациях.

Винтовки с отрывным механизмом

Тип с отрывным механизмом (также называемый шарнирным) широко используется в однозарядных винтовках и ружьях. В этом стиле действия ствол (или стволы) откидываются и открываются как дверь, что позволяет заряжать и выгружать патроны.

Следующая демонстрация заряжания однозарядной винтовки с разрывным затвором упрощает понимание этого стиля:
