О преимуществах гладкоствольных танковых пушек
В начале шестидесятых годов началась настоящая революция в области танковых вооружений. Сразу в нескольких странах были созданы и внедрены перспективные гладкоствольные орудия. Такое вооружение имело целый ряд преимуществ перед существующими нарезными системами, и потому в кратчайшие сроки вытеснило их. Теперь подавляющее большинство танков – за очень редким исключением – оснащается именно гладкоствольными орудиями, позволяющими получать высокие огневые характеристики и боевые качества.Широкому распространению гладкоствольных танковых орудий способствовали несколько основных факторов. Такие изделия имели ряд преимуществ перед нарезными пушками, связанных с технологиями изготовления, особенностями эксплуатации и боевым потенциалом в сочетании со снарядами разных типов. Благодаря этим факторам – несмотря на отставание в некоторых характеристиках – гладкоствольные пушки смогли почти полностью вытеснить своих нарезных конкурентов.
Технологии и материалы
Изготовление танкового орудия с достаточными характеристиками само по себе не является простой задачей. Основные сложности при этом связаны с производством ствола. Этот агрегат должен иметь высокую прочность, соответствующую давлению пороховых газов, быть жестким для получения требуемой точности, а также не отличаться чрезмерной массой, соответствуя требованиям машины-носителя.
Т-10 — последний отечественный тяжелый танк и один из последних советских танков с нарезной пушкой. Фото Wikimedia Commons
Существенный вклад в сложность изготовления орудийного ствола вносит процесс изготовления нарезов. Вне зависимости от конкретной технологии, изготовление нарезов заметным образом сказывается на сложности, продолжительности и стоимости производства ствола. Также возникает необходимость поиска оптимального сочетания материала и технологии, способных обеспечить производство стволов с приемлемой стоимостью.
Кроме того, наличие нарезов сказывается на прочностных характеристиках ствола и на ряде прочих его характеристик.
Фактически такой ствол представляет собой трубу, ослабленную наличием внутренних нарезов. Таким образом, заданная прочность должна обеспечиваться соответствующей толщиной стенки ствола: от нареза до внешней поверхности. Это может приводить к необходимости применения более толстых стенок или составных конструкций.
Разрезной макет британского нарезного орудия Royal Ordnance L7. Фото Wikimedia Commons
С точки зрения конструкции ствола гладкоствольное орудие является более простым. Задача производства заключается в изготовлении более простого ствола, не имеющего внутреннего рельефа. Как следствие, сокращается трудоемкость и сложность производства, а также появляется возможность сократить расход металла. Впрочем, практика давно показала, что необходимость повышения основных характеристик способна приводить к новому усложнению конструкции и ее производства.
Вопрос энергии
Одним из главных параметров любой ствольной системы, в том числе танковой пушки, является т.
н. дульная энергия – энергия, передаваемая пороховыми газами снаряду. В случае с танковыми пушками дульная энергия, прежде всего, отвечает за дальность стрельбы и показатели пробития брони цели. Достаточно давно было установлено, что гладкий ствол – как в теории, так и на практике – позволяет получить более высокие показатели дульной энергии в сравнении с нарезным. Прямым следствием такого преимущества оказывается повышение ресурса ствола при схожих характеристиках.
На энергию снаряда и ресурс ствола огромное влияние оказывает взаимодействие боеприпаса и нарезов. Ведущий поясок снаряда должен постоянно контактировать с нарезами, их гранями и полями между ними. Вследствие этого площадь контакта снаряда и ствола значительно увеличивается в сравнении с гладкоствольным орудием того же калибра. Совсем не трудно рассчитать, как именно изменяется взаимодействие орудия и снаряда при наличии или отсутствии нарезов.

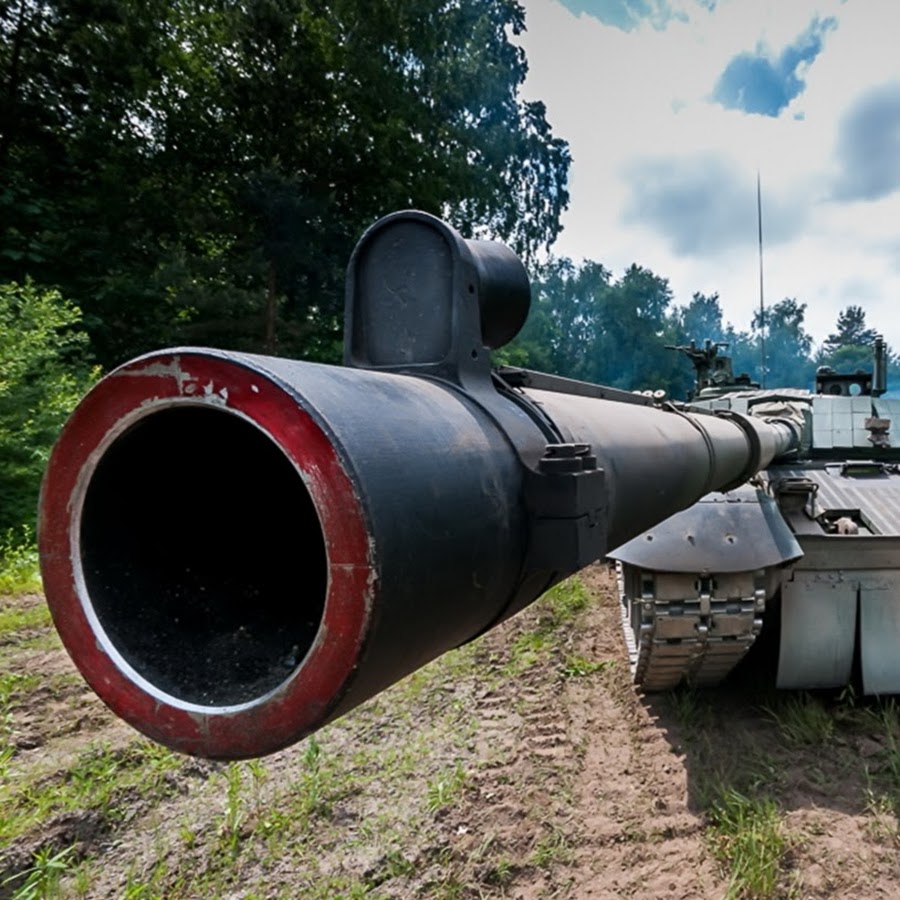

Ствол орудия-пусковой установки 2А46М-5 танка Т-90А; видно отсутствие нарезов в канале.
Фото автораДля примера и простоты вычислений возьмем гипотетическую танковую пушку калибром 100 мм, отдаленно напоминающую некоторые реальные орудия отечественного производства. Пусть ее нарезной вариант имеет 30 нарезов глубиной 1,5% калибра и такое же количество полей равной ширины. Несложный подсчет показывает, что периметр поперечного сечения канала ствола будет достигать почти 400 мм. Если же «расточить» гипотетический ствол до дна нареза, то при том же калибре 100 мм сечение канала будет иметь периметр лишь 314,15 мм – едва ли не на треть меньше.
Пропорционально геометрическим показателям поперечного сечения ствола должна изменяться площадь контакта со снарядом. От нее прямо зависит и сила трения, которая к тому же существенно увеличивается в связи с косонаправленным ходом нарезов. Трение, в свою очередь, приводит к постепенному стачиванию поверхности канала ствола и износу орудия. Точные показатели трения между нарезным стволом и снарядом также зависят от материалов ствола и пояска, давления в канале, ускорения и т.
Несмотря на разницу точных параметров разных изделий, очевидно, что гладкоствольное орудие имеет определенные преимущества перед нарезным в части энергетики снаряда. Оно тратит меньше энергии на трение и эффективнее разгоняет боеприпас. При тех же показателях метательного заряда гладкий ствол повышает начальную скорость снаряда, от которой также зависят дальность стрельбы и бронепробиваемость.

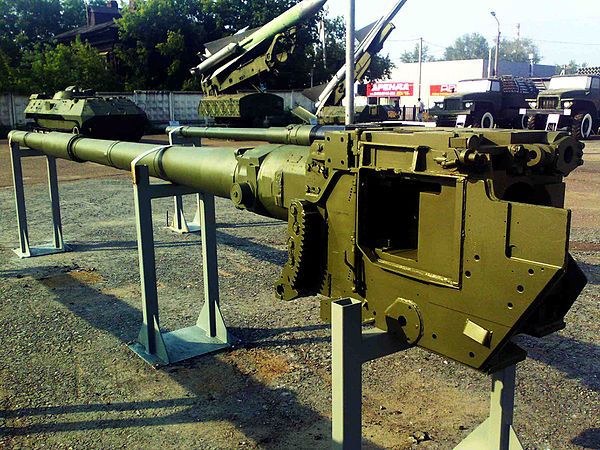

Пушка 2А46М1, вид на казенник. Фото Wikimedia Commons
Наконец, сокращается расход ресурса ствола и не столь сильно уменьшается срок службы. Впрочем, это имеет место в основном в теории. Современные высокоскоростные бронебойные снаряды частично нивелируют это преимущество. Заказчики танкового вооружения предпочитают жертвовать живучестью ствола в пользу повышения эффективности снарядов.
Требования снарядов
Одной из главных предпосылок к разработке и внедрению гладкоствольных танковых и противотанковых пушек стали особые требования, предъявляемые перспективными бронебойными снарядами.
Еще в годы Второй мировой войны стали ясны перспективы кумулятивных бронебойных снарядов. Специальная боевая часть поражала цель за счет подрыва взрывчатого вещества, причем ее эффективность не зависела от скорости снаряда в момент попадания в цель. В послевоенный период развитие таких снарядов продолжилось, но вскоре конструкторы столкнулись со специфической проблемой. Существующие пушки не позволяли повысить параметры бронепробиваемости снаряда.
Различные снаряды для российских 125-мм танковых пушек. На переднем плане видны раскладываемые в полете стабилизаторы. Фото Минобороны РФ / mil.ru
При вращении снаряда неизбежно образуется центробежная сила. В момент подрыва кумулятивного боеприпаса она мешает правильному образованию высокоскоростной газовой струи. Соответственно, слишком быстро вращающийся снаряд теряет часть бронепробиваемости и не может реализовывать весь свой потенциал.
Первым решением проблемы центробежной силы стали специальные аэродинамические устройства, призванные замедлять вращение снаряда к моменту его попадания в цель. В дальнейшем общепринятым решением стало применение гладкоствольной пушки. Такое орудие не заставляет снаряд вращаться, и его стабилизация может обеспечиваться исключительно собственными аэродинамическими компонентами.
Рост толщины брони, а затем появление комбинированных бронепреград предъявляли особые требования к подкалиберным снарядам. Со временем стало очевидно, что перспективные боеприпасы такого рода смогут показывать более высокие характеристики именно при работе с гладкоствольными орудиями, тогда как ценность нарезных в этом контексте резко сократилась. Все это было связано, прежде всего, с требованиями относительно повышения дульной энергии.
Макет 125-мм кумулятивного снаряда 3БК14М.
Фото Wikimedia CommonsДля эффективного поражения защищенной цели подкалиберный бронебойный снаряд должен иметь высокую скорость. К примеру, современный отечественный снаряд 3БМ46 «Свинец» при массе 4,85 кг разгоняется орудием 2А46 до скорости порядка 1700 м/с. За счет этого на дистанции 2 км при прямом попадании в цель обеспечивается средняя пробиваемость на уровне 650 мм гомогенной брони. Нетрудно подсчитать энергетические показатели такого снаряд и представить, к каким потерям бы привело использование нарезного ствола и насколько ниже в таком случае были бы его характеристики. Кроме того, можно попытаться оценить влияние подобного боеприпаса на нарезной ствол, а вместе с ним и износ последнего.
Гладкоствольное орудие не исключает потери на трение снаряда о канал ствола, но доводит их до минимальных значений. За счет этого появляется возможность передачи снаряду максимально возможных энергий, повышающих его боевые характеристики. Именно благодаря этому «Свинец» получает в стволе энергию более 7 МДж и способен показывать заявленные боевые характеристики.
Подкалиберный бронебойный снаряд 3БМ46 «Свинец» с ведущим устройством. Фото Fofanov.armor.kiev.ua
Еще в середине семидесятых годов в боекомплект ряда отечественных танков были включены управляемые ракеты, запускаемые через ствол основного орудия 2А46. Управляемая ракета / активно-реактивный снаряд появилась слишком поздно, чтобы повлиять на ключевые аспекты развития советских танковых пушек. Однако наличие гладкого ствола в определенной мере облегчило разработку управляемого ракетного вооружения для новой модификации существующей пушки.
Проходя через гладкоствольное орудие-пусковую установку, управляемая ракета сохраняет изначальное положение и не вращается по крену с высокой скоростью. Это обстоятельство в разы упрощает создание автопилота и прочих систем управления. Кроме того, сокращаются требования и к бортовым приборам танка, отвечающим за применение ракетного оружия. Впервые в отечественной практике все эти возможности были использованы при создании комплекса управляемого вооружения (КУВ) 9К112 «Кобра» с ракетой 9М112, принятого на вооружение в 1976 году.
Впоследствии был создан целый ряд новых ракет для танков.
Отдельно следует вспомнить комплекс 9К116 «Кастет», в состав которого входил унитарный выстрел 3УБК10 калибра 100 мм для гладкоствольных буксируемых противотанковых пушек МТ-12 «Рапира». Вместо снаряда в гильзе помещалась управляемая ракета 9М117. Позже была создана модификация КУВ «Кастет» для 115-мм гладкоствольных танковых пушек.
Ракета 9М112 из состава КУВ 9К112 «Кобра». Фото Wikimedia Commons
Однако необходимо отметить, что нарезной ствол не является принципиальной помехой для создания КУВ, предназначенного для танка или иной боевой бронированной машины. Так, в ряде отечественных проектов бронетехники используется нарезное орудие-пусковая установка 2А70 калибра 100 мм. Она совместима с поздними модификациями снарядов «Кастет», а также может применять некоторые другие управляемые боеприпасы. Наличие нарезов не помешало создать эффективное оружие с расширенной номенклатурой боеприпасов.
Главный недостаток
Естественно, гладкоствольные орудия не лишены недостатков, и по некоторым характеристикам уступают нарезным.
В связи с этим гладкий ствол до сих пор не смог полностью вытеснить нарезной из сферы танковых орудий. Впрочем, существуют методы, благодаря которым подобный разрыв сокращается, и в результате гладкоствольные пушки оказываются более эффективным оружием в сравнении с нарезными.
Прежде всего, недостатком гладкоствольных систем считается менее высокая точность огня. Стабилизация снаряда вращением, обеспеченным нарезами ствола, оказывается более эффективной, чем вращение за счет аэродинамических стабилизаторов. До определенного времени этот фактор имел особое значение и оказывал серьезное влияние на развитие бронетанковой техники и ее вооружений в разных странах.
Нарезное орудие 2А70, совместимое с управляемым вооружением. Фото Wikimedia Commons
К примеру, британские танкостроители в последние десятилетия использовали только нарезные орудия. Долгие годы одним из самых распространенных в мире танковых орудий была нарезная пушка 105-мм L7. Последней британской разработкой такого рода является орудие L30 калибра 120 мм, используемое на танках Challenger 2.
Необходимо отметить, что точность была не единственным фактором, оказавшим влияние на выбор оружия для танков Великобритании. С пятидесятых годов на вооружении британской армии состоят бронебойно-осколочные снаряды со сминаемой головной частью (HESH). Эффективность таких боеприпасов больше зависит от точности орудия, чем от центробежной силы, создаваемой при вращении.
К настоящему времени проблема точности гладкоствольных орудий перестала влиять на боевую эффективность танков. Современные бронемашины оснащаются развитыми цифровыми системами управления огнем, способными обрабатывать массу различной информации. Они учитывают параметры цели, погодные условия, состояние снаряда и даже износ орудия, благодаря чему способны вырабатывать данные для точной стрельбы. Как следствие, параметры точности огня современных основных боевых танков уже не зависят от наличия или отсутствия нарезов в канале ствола пушки.
Эволюция оружия
До шестидесятых годов прошлого века танки оснащались исключительно нарезными пушками, способными показывать требуемые характеристики. Дальнейшее развитие бронетехники и ее вооружений со временем привело к появлению и широкому распространению гладкоствольных систем. Всего за несколько десятилетий они стали настоящим стандартом в своей области и смогут сохранять такой статус в будущем.
Основной боевой танк Т-14 «Армата», вооруженный новейшим гладкоствольным 125-мм орудием-пусковой установкой 2А82. Фото НПК «Уралвагонзавод» / uvz.ru
Причиной успеха гладкоствольных вооружений в сфере танков стало наличие ряда характерных особенностей, позволяющих в известной мере упрощать и удешевлять производство с одновременным наращиванием всех основных характеристик. Схожее развитие нарезных систем было чрезмерно сложным либо вовсе невозможным, и гладкие стволы остались без реального конкурента, вскоре заняв свое нынешнее место.
Развитие танковых вооружений продолжается и предусматривает разные способы повышения всех основных характеристик. Изучаются увеличение калибра, создание новых снарядов и перспективных систем управления огнем. При этом в основе всех новых проектов остаются уже известные идеи и концепции. Прежде всего, продолжается развитие гладкоствольного направления. Таким образом, есть все основания считать, что танки отдаленного будущего – как и почти все современные боевые бронированные машины – будут иметь именно гладкоствольные орудия с повышенными характеристиками.
По материалам:
http://zavod9.com/
http://otvaga2004.ru/
http://russianarms.ru/
http://armor.kiev.ua/
http://btvt.narod.ru/
http://russianarmor.info/
http://waralbum.ru/
http://gurkhan.blogspot.com/
Солянкин А. Г., Павлов М. В., Павлов И. В., Желтов И. Г. Отечественные бронированные машины. XX век. – М.: Цейхгауз, 2010. – Т. 3. 1946–1965.
Ангельский Р.Д. Отечественные противотанковые комплексы: иллюстрированный справочник. М.: АСТ, 2002.
Монстры гладкоствольной артиллерии — Альтернативная История
Многовековое относительно безмятежное существование закончилось для артиллеристов в 1855 году. На рассвете 17 октября на русские укрепления Кинбурна двинулись три необычных, неуклюжих корабля. Непомерно широкие, лишенные привычных парусов и мачт, они медленно приблизились к берегу и в 9 ч 30 мин открыли огонь.
Крепость состояла из главного квадратного форта с бастионами и круговой батареи. Для своего времени она считалась достаточно мощной, чтобы противостоять любой эскадре. Заговорили ее многочисленные пушки, их бомбы и ядра полетели в сторону неприятеля. Но, к изумлению защитников, они раскалывались или отскакивали от бортов, не причиняя кораблям никакого вреда.
В то же время русские батареи, расстреливаемые с короткой дистанции, несли большие потери. После трехчасовой канонады были сбиты 29 пушек из 62, повреждены брустверы и казематы, 130 человек ранено и 45 убито. В 13 ч 45 мин Кинбурн капитулировал перед практически неуязвимым противником.
Так заявили о себе первые в мире броненосцы: «Лавэ», «Тоннант» и «Девастасьон» («Lave», «Tonnant», «Devastation»). Очень меткий, но бесполезный ответный огонь русских 36-фунтовых (170-мм) пушек оставил в железной броне французских кораблей около 200 полуторадюймовых вмятин (38 мм) от ядер.
Джеймс П. Бакстер, суммируя воздействие огня русских на «Devastation», располагавшийся ближе прочих к Кинбурну и попавший под самый ожесточенный обстрел, отмечал:
«Двадцать девять ядер были отражены его четырехдюймовой броней, и тридцать пять пропахали борозды в его мощной дубовой палубе. Одно ядро, тем не менее, проникло внутрь батареи сквозь плохо защищенный люк, и еще два – через орудийные порты, убив двух человек, и ранив тринадцать».
На «Tonnant» было ранено 9 человек, «Lave» вообще потерь не имел.
Эти три опытных деревянных винтовых корабля, построенные по проекту корабельного инженера Гуиессе, имели водоизмещение 1460 т, длину 53 м, ширину 13,1 м, осадку 2,5 м. Паровая машина каждого из них мощностью всего в 120 л.с. сообщала кораблям скорость в 3-4 уз. Вооружение состояло из шестнадцати 50-фунтовых (190-мм) пушек, борта были полностью прикрыты 102-мм железной броней.
Первоначально собирались оставить и рангоут, но на испытаниях корабли так плохо управлялись, что полное парусное вооружение заменили двумя складными мачтами, которые перед боем убирались. Эти неуклюжие сооружения стали «крестными» всех последующих бронированных кораблей. На деревянный корпус как бы «навешивали» железные плиты.
Вот почему, вполне логично, появилось название «броненосец». Слава создателя первых броненосных кораблей нередко приписывается французскому императору Наполеону III, который 5 сентября 1854 года приказал приступить к их постройке. Но в действительности своим появлением они обязаны прославленному Дюпюи-де-Лому. Именно по его инициативе еще до начала Крымской (Восточной) войны на полигоне в Венсенте испытали стрельбой толстые железные плиты. Весьма благополучные результаты и послужили основанием для постройки первых таких кораблей.
Перед артиллерией встал новый грозный противник – броня, и первое столкновение закончилось не в пользу артиллеристов, но они, естественно, приняли вызов. Для разрушения брони представлялось два способа; первый – разбивать или сотрясать целые плиты и тем расстраивать крепление брони с корпусом; второй – пронизывать ее насквозь.
Для первого способа нет надобности в большой начальной скорости – действие снаряда зависит главным образом от его массы, для второго – снаряды должны быть продолговатыми с остроконечной головной частью, очень прочными и обладать большой скоростью. Однако артиллерия в это время, как и корабли, тоже находилась в «революционной ситуации». Хотя гладкоствольные пушки сменялись нарезными, но беда была в том, что хороших нарезных орудий еще не создали. Пришлось бороться с броненосцами тем, что имелось. На тот момент для гладкоствольной артиллерии оказался возможен лишь первый способ, поэтому на появление брони она ответила увеличением своего калибра. Одновременно для решения задачи вторым способом резко форсировались работы над нарезными орудиями, открывшими новую эпоху в военном деле.
Известно, что война значительно стимулирует развитие военной техники, а большая война – усиливает ее еще больше. Именно такая большая война вспыхнула в США между промышленным Севером и рабовладельческим Югом и совпала по времени с появлением броненосцев. Поэтому особенно много над развитием гладкоствольной артиллерии работали именно американцы, которые после неудачных опытов с нарезными орудиями попытались при помощи значительного увеличения калибра сделать снаряд шаровой формы бронебойным.
Вначале в США появились «колумбиады» Г. Бомфорда (George Bomford; 1780–1848) калибром в 12 дюймов (305-мм). Такое орудие при массе 11,3 т стреляло бомбой в 78 кг на дальность до 3,8 км, но большая масса и невысокая прочность воспрепятствовали его распространению. «Колумбиады» перечислили в разряд бомбовых пушек и использовали лишь при пониженном заряде.
Более удачными оказались орудия американского моряка, шведа по происхождению, Дж. Дальгрена (John A. Dahlgren; 1809-1870), много работавшего на ниве артиллерии. Проведя многочисленные опыты по определению давления пороховых газов в различных сечениях канала ствола орудия, он сумел так рационально распределить металл, что получил более прочную пушку калибра 11 дюймов (280-мм) массой всего в 6,55 т. Кроме того, он ввел закаленное 70-кг стальное ядро.
Пушки Дальгрена получили широкое распространение во время упомянутой гражданской войны. В частности, их ставили в башни первых мониторов. Такое 280-мм орудие пробивало 110-мм железную броню на 508-мм деревянной подкладке.
Однако и эти пушки не обладали достаточной прочностью – за время войны произошло 32 их разрыва в ходе стрельб. Стремясь увеличить силу орудия, Дальгрен создал 13-дюймовую (330-мм) пушку, не получившую, однако, широкого распространения, вследствие того, что ее вытеснило более мощное и прочное 15-дюймовое (381-мм) орудие системы бригадного генерала Т. Родмана.
В 1857 году известный американский артиллерист Т. Родман (Thomas Jackson Rodman; 1816-1871) начал проводить опыты по отливке чугунных гладкоствольных орудий с внутренним охлаждением ствола холодной водой. При таком способе изготовления остывание металла шло с внутренних слоев, поэтому наружные слои, остывая позже, сильно сжимали внутренние. Вследствие этого любое так отлитое орудие оказывалось значительно прочнее изготовленных обычным способом. Однако из-за сложности и дороговизны способ Родмана получил применение лишь для отливки орудий очень крупного калибра.
В 1861 году по его проекту изготавливают первые 381-мм орудия, в 1863 году – 20-дюймовые (508-мм) береговые, установленные на форту «Гамильтон», а затем, в 1865 году – корабельные для монитора «Puritan». Именно он и вошел в историю как носитель самых крупнокалиберных морских пушек.
381-мм орудие Т. Родмана с длиной ствола 8,7 калибра имело массу 19 т и при заряде 27,2 кг стреляло ядром в 181 кг или бомбой в 145 кг. Это орудие стало основным вооружением американских мониторов второго поколения.
Морское 508-мм 10-калиберное (5,1 м) орудие имело длину канала 8 калибров (4,1 м), диаметр цапф 405 мм, массу 50 т.
Береговое орудие испытывалось в 1864 году. Его длина составляла 12 калибров, диаметр цапф 437 мм, масса 59 т, масса сплошного ядра 442 кг, а заряда – 40 кг.
Боевое применение 381-мм орудия Т. Родмана имело некоторый успех. Во время боя 17 июля 1863 года в Варзау-Зунде один его снаряд, выпущенный монитором северян «Уихаукер», попал в броненосец южан «Атланта». 181-кг ядро сделало в его 100-мм броневом борту пробоину размером 1,5×1,8 м, а проникшие внутрь корабля во множестве осколки вывели из строя 48 человек. При попадании второго такого же снаряда получила повреждение рулевая рубка. «Атланта» села на мель и сдалась. Весь бой длился меньше 15 мин.
Интересно отметить, что победитель этой схватки через четыре месяца утонул среди бела дня, стоя на якоре в гавани Чарстона. В открытый в носовом кубрике вентиляционный люк от случайной волны хлынула вода (высота борта у монитора около 0,5 м). Далее: крен на нос, потоки воды через якорные клюзы, и через три минуты боевой корабль скрылся под водой, унося с собой 30 человек из состава экипажа. Еще один парадокс, но уже не артиллерии, а кораблестроения.
В ходе сражения в Мобильском заливе (1864 г.) броненосец южан «Теннеси» стойко выдержал около 100 попаданий из 229-мм и 280-мм бомбических пушек береговых укреплений, которые даже не повредили его железной брони толщиной в 152 мм. После полудня в залив пришел монитор северян «Манхеттен» и сразу попал в «Теннеси» двумя 381-мм снарядами. Закаленные стальные ядра пробили броню и застряли в деревянной подкладке, но, несмотря на это, внутрь корабля попало такое количество осколков металла и дерева, что ими была ранена большая часть экипажа. Южане отступили.
Однако даже 508-мм орудиям не суждено было стать самыми большими в XIX века. В Англии после неудачных опытов с 302-фунтовыми (330-мм) железными пушками массой в 24 т изготавливаются две 19-дюймовые (483-мм) береговые мортиры, названные «Пальмерстоновскими умиротворителями» (Palmerston Pacificator), и, наконец, в 1856 году сооружаются береговые осадные мортиры наибольшего калибра – 36-дюймовые (920-мм) мортиры Миллета.
Ствол орудия был сделан из сварных железных колец, а основание представляло собой одну отливку. Помещалась мортира на массивном деревянном станке, скрепленном деревянными брусьями. Ее масса составляла 50 т, стреляла она 1250-килограммовым снарядом при угле возвышения 42° на 1550 м. Таких мортир было изготовлено две, они успешно прошли испытания, но из-за низкой скорострельности распространения не получили. Безусловно, именно эти монстры и стали самыми крупными орудиями за период XVII-XIX веков, а их калибр соответствует наибольшим калибрам орудий XV века.
Вместе с тем артиллеристам уже стало ясно, что, несмотря на рост калибра, борьба с броней гладкоствольной артиллерии с ее
История артиллерии – бег по замкнутому кругу / История / Независимая газета
500-летнее путешествие от гладкого ствола к нарезному и обратно
100-мм противотанковая пушка Т-12 («Рапира»). Фото Альфа ван Бима
Первые артиллерийские орудия XIV–XV веков были гладкоствольными, но уже в начале XVI века германские оружейники делают первые нарезные пушки. Когда появились первые нарезные пушки на Руси, неизвестно, но в Артиллерийском музее хранится одногривенковая парадная пищаль, изготовленная в 1661–1673 годы мастером Московской оружейной палаты Ермолаем Федоровым. Калибр ее – 46 мм, ствол – железный кованый длиной 2730 мм, вес ствола – 106 кг, канал – нарезной, с 16 полукруглыми нарезами. Свинцовый снаряд делал в канале 1,25 оборота. Затвор – винтовой, отлит заодно с торелью и винградом. Ствол установлен в вертлюге, на деревянном коробчатом лафете. Лафет окован фигурным железом и окрашен в красный цвет, по бокам лафета имеются откидные сиденья.
ТАКИЕ РАЗНЫЕ СНАРЯДЫ
Почему же нарезные пушки не получили широкого распространения, и в конце XVII века от них вообще отказались? Стрельба из них велась исключительно сплошными свинцовыми сферическими или продолговатыми снарядами, резко увеличились время заряжания и стоимость изготовления.
К середине 1850-х годов гладкоствольные орудия достигли предела своих возможностей. В это время в ряде европейских стран начинается проектирование нарезных орудий. Естественно, что эти орудия должны были стрелять стальными или чугунными разрывными снарядами. Замечу, что чугунные снаряды употреблялись исключительно из-за своей дешевизны по сравнению со стальными. Создать такие снаряды и нарезку ствола было крайне сложно. В течение почти 30 лет (с 1846 года) в разных странах создавали снаряды с цинковыми выступами, с различными поддонами, нарезные, подкалиберные, полигональные и т.п. В России на полигоне Волково поле были испытаны почти все типы таких снарядов. Однако Артиллерийский комитет Главного артиллерийского управления (ГАУ) пошел по самому кратчайшему пути и заказал фирме Круппа оптимальную систему снарядов со свинцовыми оболочками.
В начале 1860-х годов Англия и Франция чуть ли не ежегодно грозили России войной, и для ускорения работ по переходу на нарезную артиллерию фирма Круппа использовалась для создания рабочих чертежей по проектам русских артиллеристов. Крупп изготовлял и испытывал опытные образцы орудий, а далее передавал всю документацию на Обуховский и Пермский заводы, где разворачивалось крупносерийное производство. В период обострения международной обстановки серийное производство пушек велось и на заводах Круппа.
В Англии периодически формировались «балтийские эскадры» для уничтожения Кронштадта. Их инспектировала сама королева Виктория. Но до нападения не дошло, поскольку «на любой британский ультиматум» были готовы дать отпор сотни нарезных корабельных и береговых пушек образца 1867 года калибром от 203 до 356 мм. В России их называли «обр. 1867 г.», хотя поступали они на вооружение с 1865 по 1877 год.
Ну а в 1877 году в России на вооружение были приняты пушки, стреляющие снарядами с медными поясками, то есть современного образца. Кстати, такими снарядами можно стрелять и сейчас из орудий, предназначенных для стрельбы снарядами с однопроцентной нарезкой.
СОВЕТСКИЕ АВАНТЮРИСТЫ И НЕМЕЦКИЕ ИДЕИ
Между тем англичане отстали от русских и немцев более чем на 20 лет. До 1885 года на вооружении британского флота состояли дульнозарядные пушки, стрелявшие снарядами с цинковыми выступами, а в отдельных случаях и полигональными снарядами. И те и другие снаряды заклинивало, и британский флот в мирное время потерял десятки огромных орудий.
Итак, в конце XIX века во всем мире были приняты снаряды с медными поясками. Увы, в 1921–1938 годы ряд советских технических авантюристов увлеклись беспоясковыми снарядами – полигональными, подкалиберными, нарезными и т.д. Благодаря покровительству замнаркома по вооружению Маршала Советского Союза Михаила Тухачевского были изготовлены многие десятки подобных орудий калибра от 37 до 368 мм. Однако в начале 1937 года нашелся инженер, обнаруживший многочисленные фальсификации в испытаниях беспоясковых орудий. Реально же эти испытания показали те же изъяны беспоясковых орудий, которые были обнаружены еще на стрельбах на Волковом поле в 1860–1873 годы. Инженер написал докладную наркому обороны, а копию отправил наркому внутренних дел. В конце 1950-х годов Никита Сергеевич Хрущев посмертно реабилитировал Тухачевского и поклонников беспоясковых снарядов.
В 1943 году в Германии были созданы несколько образцов гладкоствольных орудий. Причем их проектирование шло в двух направлениях: для противотанковых пушек с малым давлением в канале ствола и для сверхдальних пушек со сверхбольшим давлением в канале ствола.
80-мм противотанковое орудие 8Н63, созданное фирмой «Рейнметалл», можно по праву назвать первой в мире гладкоствольной противотанковой пушкой. Пушка стреляла оперенными снарядами. Но главной ее изюминкой была система двух камор – высокого и низкого давления. Унитарный патрон крепился к тяжелой стальной перегородке с маленькими прорезями, полностью закрывавшей отверстие ствола. При выстреле внутри гильзы под очень большим давлением воспламенялось горючее, и образовавшийся газ проникал через дырочки в перегородке, удерживаемой на месте специальным штифтом, заполняя весь объем перед миной. Когда давление достигало 1200 кг/кв. см в каморе высокого давления, то есть внутри гильзы, а за перегородкой в каморе низкого давления – 550 кг/кв. см, то штифт ломался, и снаряд вылетал из ствола. Таким способом удавалось решить ранее нерешаемую задачу – совместить легкий ствол со сравнительно высокой начальной скоростью снаряда. Насколько автору известно, это было первое в мире орудие с двойной каморой.
К 1 марта 1945 года вермахт располагал 155 пушками 8Н63, из которых 105 находились на фронте.
В 1944–1945 годы в Германии было создано еще несколько опытных противотанковых пушек с двумя каморами – высокого и низкого давления. Так, фирма Круппа создала опытные образцы 105-мм гладкоствольной пушки PWK. 10.H. 64. Предельное давление в каморе высокого давления составляло 2100 кг/кв. см, а в каморе низкого давления – 700 кг/кв. см. Длина ствола была 2400 мм, а вес установки – около тонны. Табличная дальность стрельбы 6,5-килограммовым кумулятивным снарядом составляла 1000 м. По нормали снаряд пробивал 200-мм броню. Впрочем, серийное производство данной пушки не было реализовано из-за окончания войны.
Первые в мире гладкостенные стволы с высоким давлением в канале были созданы немцами в 1943–1945 годы для железнодорожных орудий сверхдальней стрельбы. Дело в том, что в 1940-х годах для нарезных орудий давление в канале ствола около 3200 кг/кв. м считалось предельным. Далее происходило смыливание и срыв нарезов в стволе. Немцы решили ввести гладкоствольные стволы для создания сверхдальних орудий. А для стабилизации снаряда был использован старый способ – оперенная стрела. Для этого снаряды снабжались раскрывающимися крыльевыми стабилизаторами.
Так, в 1944 году для 210-мм железнодорожной установки K12 (Е), имевшей нарезной ствол, был спроектирован новый 31-метровый гладкий ствол. Стрельба из него производилась калиберным 210-мм снарядом с раскрывающимся в полете оперением. Длина снаряда – 1500 мм (7,1 клб), вес – 140 кг. Заряд весом 340 кг сообщал снаряду начальную скорость 1850 м/с, а дальность стрельбы стала фантастической для того времени – 250 км.
В том же 1944 году для 280-мм нарезной железнодорожной пушки K5 (Е) в ракетно-артиллерийском конструкторском бюро при полигоне в Пенемюнде был сконструирован новый ствол и сверхдлинный подкалиберный снаряд к нему. Ствол имел гладкий канал калибра 310 мм. Длина подкалиберного осколочно-фугасного снаряда 31-cm Spreng-Granate 4861 составляла 2012 мм, вес – 136 кг. Снаряд содержал 25 кг взрывчатого вещества. Диаметр активного снаряда – 120 мм. Снаряд был снабжен поддоном с центрирующими поясками, после вылета снаряда из канала поддон отделялся. В полете снаряд стабилизировался четырьмя хвостовыми стабилизаторами. При заряде 248 кг начальная скорость составляла 1420 м/с, а максимальная дальность – 160 км.
Было начато изготовление семи гладкоствольных 310-мм орудий, из которых закончено два: одно – фирмой Круппа, другое – фирмой «Ганомаг». Оба орудия вели огонь по англо-американцам в боях у Бонна.
В 1943 году германский инженер Рудольф Херман спроектировал 105-мм гладкоствольную зенитную пушку, стрелявшую подкалиберными оперенными снарядами калибра 103/37 мм и 103/50 мм (калибр поддона/калибр снаряда). Такие снаряды должны были поражать высотные цели (10–12 км). Однако опыты показали, что кучность их стрельбы оказалась невелика. Дело в том, что в высоких слоях атмосферы из-за разреженности воздуха стабилизация оперенных снарядов оказалась недостаточно эффективной. К тому же осколочный эффект от зенитных подкалиберных снарядов был невелик, и для поражения вражеского самолета требовалось прямое попадание.
ПОСЛЕВОЕННЫЕ ДОСТИЖЕНИЯ В СССР
После окончания войны документация по германским гладкоствольным зенитным орудиям попала в НИИ-2 Минавапрома, где для работы над ними была создана группа под руководством инженера Виктора Валерьяновича Яворского. В 1952 году Яворский вместе с группой был переведен в НИИ-24 (ныне ГНПП «Регион» в составе Корпорации Тактическое ракетное вооружение).
Постановлением Совета министров СССР № 2366-1127 от 26 ноября 1954 года была утверждена тема «100-мм зенитная пушка с гладкостенным стволом и осколочно-трассирующий оперенный подкалиберный выстрел». Исполнителями были назначены: по пушке – завод № 8, главный конструктор Лев Вениаминович Люльев; по выстрелу – НИИ-24, главный конструктор В.В. Яворский.
В 1955 году был разработан технический проект наложения 100-мм гладкого ствола на штатный лафет КС-19. Этот техпроект ГАУ утвердило в декабре 1955 года.
100-мм пушка КС-37 имела гладкий ствол длиной в 50 калибров. Вес системы – немного меньше 9 т, скорострельность – 20 выстрелов в минуту. Разработанный Яворским осколочно-трассирующий оперенный снаряд весил около 5 кг и содержал около 400 г взрывчатого вещества (ВВ). При начальной скорости 1300 м/с он имел потолок свыше 20 км, дальность трассирования – не менее 7 км.
Увы, по целому ряду причин, в том числе из-за создания зенитных управляемых ракет, работы над крупнокалиберными зенитными пушками, как гладкоствольными, так и нарезными, были прекращены. Тем не менее Яворский и его инженеры не опустили руки. Если не получилась гладкоствольная зенитная пушка, то почему не сделать такую же, но противотанковую? Все недостатки зенитной пушки там не будут играть существенной роли. В плотных слоях атмосферы при скорости свыше 1000 м/с оперенный снаряд достаточно хорошо стабилизируется. А бронебойный снаряд не должен иметь много ВВ. Ведь даже стальная болванка, пробивая броню с большой кинетической энергией, заведомо выводит танк из строя.
В нарезных орудиях с большой начальной скоростью снаряды имеют огромную скорость вращения. В результате чего в кумулятивных снарядах центробежные силы размывают кумулятивную струю, а в подкалиберных возникает явление прецессии, то есть поворот оси вращения снаряда. Прецессия приводит к уменьшению угла встречи снаряда с броней танка и рикошетированию снаряда. Все эти явления исключатся при переходе к гладкому стволу и оперенным снарядам. Кроме всего прочего в нарезном орудии около 1,5% энергии порохового заряда тратится на раскрутку снаряда, а в гладкоствольном вся энергия идет на увеличение начальной скорости снаряда.
Первая в мире мощная гладкоствольная противотанковая пушка Т-12 (2А19) была создана в КБ Юргинского машиностроительного завода под руководством В.Я. Афанасьева и Л.В. Корнеева. Боеприпасы для Т-12 разрабатывал НИИ-24 под руководством того же Яворского. Ствол орудия состоял из 100-мм гладкостенной трубы-моноблока с дульным тормозом и казенником, и обоймы. От ствола 85-мм нарезной противотанковой пушки Д-48 ствол Т-12 отличался только трубой. 100-мм пушка Т-12 (2А19), известная также как «Рапира», принята на вооружение постановлением СМ СССР № 749-311 от 19 июля 1961 года. Различным вариантам Т-12 Главное ракетно-артиллерийское управление (ГРАУ) дало индексы 2А19-1, 2А19-М. Серийное производство велось на заводе № 75 (г. Юрга).
| Американские специалисты предлагают устанавливать
на танки пушки, более мощные, чем та, что стоит на «Абрамсе». Фото с сайта www.marines.mil |
ОТ «РАПИРЫ» ДО «МОЛОТА»
Еще на стадии проектирования «Рапиры» возникла мысль поставить ее в танк Т-62. Однако длина унитарного выстрела «Рапиры» составила 1200 мм, и в Т-62 он не умещался. Тогда было решено на базе 100-мм нарезной пушки Д-54 сделать гладкоствольную танковую пушку с длиной выстрела 1100 мм (как в Д-54). Выяснилось, что, сохранив все наружные габариты Д-54 и отказавшись от нарезов, можно увеличить калибр пушки со 100 до 115 мм. Дульный тормоз было решено убрать. Так появилась первая в мире гладкоствольная танковая пушка У-5ТС.

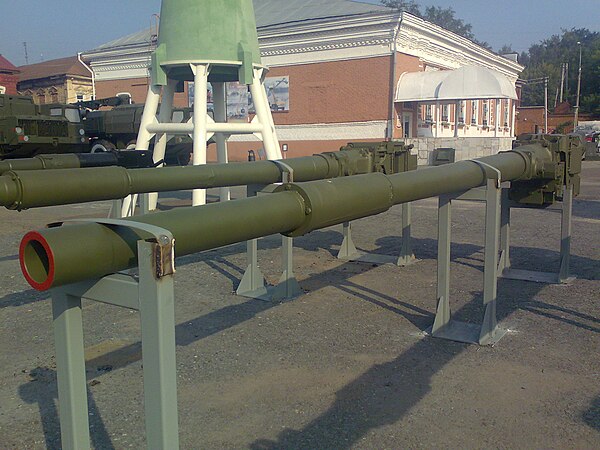

115-мм пушка У-5ТС прошла полигонные испытания в переделанном варианте Т-62 (объект 166) и вместе с У-8ТС была принята на вооружение в августе 1961 года. Кроме заводского индекса пушка У-5ТС имела индекс ГРАУ 2А20 и имя собственное – «Молот».
Появление нового американского танка М-60 и английского танка «Чифтен» произвело большое впечатление на советское руководство. 115-мм пушки У-5ТС и Д-68 были недостаточно эффективными в борьбе с М-60 и «Чифтеном», не говоря уже о Д-10Т2С. 15 июня 1961 года на заседании Научно-технического совета Государственного комитета по оборонной технике (ГКОТ) была вынесена рекомендация о разработке гладкоствольной пушки с начальной скоростью подкалиберного снаряда 1800 м/с и дальностью прямого выстрела 2100 м. В июле 1961 года были рассмотрены проекты мощных пушек ОКБ-9, и из них приняли проект 125-мм гладкой пушки Д-81 со следующими данными: вес подкалиберного снаряда – 5,7 кг, давление в канале – 4000 кг/кв. см, начальная скорость – 1800 м/с, дальность прямого выстрела по цели высотой 2 м – 2100 м, бронепробиваемость на дальности 2000 м – 350 мм (0 град.) / 150 мм (30 град.), вес кумулятивного снаряда – 18 кг, начальная скорость – 950 м/с, бронепробиваемость кумулятивного снаряда – 450 мм (по нормали), вес осколочно-фугасного снаряда – 24,4 кг, начальная скорость – 760 м/с, дальность стрельбы – около 10 км.
125-мм пушкой Д-81 было решено вооружить танки Т-62 и объект 432. В конце 1961 – начале 1962 года возникли споры о типе заряжания Д-81. ОКБ-9 предложило раздельно-гильзовое, а главный конструктор УВЗ Леонид Николаевич Карцев требовал унитарное заряжание. Представитель НИИ-24 заявил, что унитарный выстрел с осколочно-фугасным снарядом будет весить около 40 кг, и, кроме того, применение унитарных выстрелов приведет к уменьшению объема каморы и соответственно к ухудшению баллистики. В конце концов, было решено делать раздельно-гильзовое заряжание.
Полномасштабные работы по Д-81 были начаты по решению Министерства обороны и ГКОТ от 11 августа 1962 года. Интересно, что военные еще не очень верили в гладкоствольные пушки, и параллельно со 125-мм гладкоствольными пушками началось проектирование 122-мм нарезной пушки Д-83. В техзадании на пушки говорилось, что Д-81 и Д-83 должны отличаться только трубами ствола и быть взаимозаменяемыми при установке в танк. По проекту Д-83 должна была иметь подкалиберный снаряд весом 6,5 кг, давление в канале 4000 кг/кв. см и начальную скорость 1610 м/с. Заряжание Д-83 – раздельно-гильзовое. Разработка двухплоскостного стабилизатора для Д-81 и Д-83 велась в ЦНИИ-173.
Стрельбы из 122-мм нарезной пушки Д-83 показали, что бронепробиваемость подкалиберного снаряда у нее несколько хуже, чем у Д-81, зато дальность и меткость осколочно-фугасного снаряда лучше. Пушка Д-81 получила индекс ГРАУ 2А26, а Д-83 – индекс 2А27. Выбор был сделан в пользу гладкой пушки Д-81.
20 мая 1968 года вышло постановление Совмина СССР об установке в танк Т-64 более мощного комплекса вооружения, то есть 125-мм пушки Д-81. Ее решили ставить в модификацию объекта 432, получившую название объект 434. Последний разрабатывался в КБ УЗТМ с 1962 года, а в серийное производство он пошел в 1969 году. В 1973 году объект 434 получил название Т-64А. Пушка Д-81, установленная в этом танке, получила индекс ГРАУ 2А26, а вариант пушки Д-81, установленный в танке Т-72, получил индекс 2А26М2.
Трубы гладкоствольных пушек имели меньшую толщину стенок и большую длину по сравнению с нарезными танковыми пушками. Гладкоствольные трубы имеют существенно меньшую жесткость по сравнению с нарезными и более чувствительны при стрельбе к разности температурных искривлений, которые появляются в металле трубы под воздействием солнечных лучей, дождя и т.д. В результате появляются искривления ствола, а даже самое ничтожное искривление существенно вли
Перспективная 130-мм гладкоствольная танковая пушка компании Rheinmetall успешно проходит испытания
Сергей Шумилин
19 декабря 2019, 03:05
Согласно появившейся на днях информации из журнала «Jane’s International Defence Review», компания Rheinmetall успешно продолжает испытания своей перспективной 130-мм гладкоствольной танковой пушки.
Впервые опытный образец 130-мм танковой пушки Next Generation (NG) компания Rheinmetall представила в 2016 году на выставке Eurosatory 2016 в Париже.
Перспективная 130-мм гладкоствольная танковая пушка компании Rheinmetall. Надпись на рекламном плакате — «увеличение калибра на 8% повышает бронепробиваемость на 50 %»!
В настоящий момент на западе активно ведутся работы по повышению могущества танковых пушек, причем некоторые специалисты связывают это с появлением российской «Арматы», с другой стороны сейчас актуализировался вопрос о вооружении перспективного европейского танка — преемника Leopard 2 и Leclerc, разрабатываемого в рамках программы Main Ground Combat System (MGCS). В результате, «стряхнули пыль» с проектов 140-мм танковых пушек, разрабатывавшихся еще в 80-90 годах прошлого века, которые были заморожены в связи с ликвидацией советской танковой угрозы. Пушки такого калибра испытывались в Швейцарии, Германии, Франции. Швейцарская фирма “Орднанс энтерпрайз” еще осенью 1989 г провела испытания своей 140-мм гладкоствольной пушки, установленной в танк “Леопард- 2”. В Германии испытывали 140-мм пушку NPz К-140. Буквально в этом году возобновил усилия по разработке 140-мм танкового орудия повышенной мощности и французский производитель вооружения и военной техники Nexter, установив его на танк Leclerc. По заявлению представителей Nexter из данной пушки уже было произведено более 200 выстрелов.
Перспективная 130-мм гладкоствольная танковая пушка компании Rheinmetall весит 3000 кг.
Сегодня уже ясно, что пушки калибра 120 мм, которыми вооружены танки НАТО последнего поколения, достигли своего предела – давление в стволе ограничено требованиями прочности, длина ствола тоже не может расти бесконечно, энергетика порохов на пределе. Так что остается единственный выход — увеличивать площадь приложения давления к снаряду, а значит калибр. Однако оборотной стороной увеличения калибра является сокращение и так невеликого боекомплекта современных танков, от чего танкисты отнюдь не в восторге.
Вероятно, с учетом этого момента в компании Rheinmetall и обратили внимание на калибр 130 мм. Конечно, у 140-мм пушки дульная энергия в два раза выше, чем у 120-мм, тогда как у 130-мм всего в полтора, но вероятно это сочли допустимым, с учетом роста танкового боекомплекта и снижения затрат на разработку и производства нового орудия. Результатом стала 130-мм гладкоствольная танковая пушка Rheinmetall Next Generation (NG) 130 (130-мм L/51). Это перспективное 130-мм орудие имеет длину ствола в 51 калибр (L51). Фактическая длина ствола составляет 6,63 м, а общая длина пушки – 7,16 м. Для изготовления ствола использует новую высокопрочную сталь, его внутренняя поверхность хромируется. Расчетное давление в канале ствола 880 МПа (у модернизированной 120-мм гладкоствольной пушки Rheinmetall L55A1 с длиной ствола 55 калибров оно составляет 700 МПа). Общий вес орудия составляет 3000 кг, включая откатные механизмы, но без монтажных элементов для установки в башню, вес собственно ствола — 1400 килограммов. Объем зарядной каморы увеличен до 15 литров, что позволяет использовать больший заряд для получения более высокой начальной скорости и, следовательно, более высоких характеристик бронепробиваемости. Пушка оснащена вертикальным клиновым затвором, ствол орудия имеет теплоизоляционный кожух и систему контроля изгиба ствола.
Схема и данные 130-мм пушки Rheinmetall Next Generation.
К ноябрю 2019 года из первого опытного образца пушки 130-мм Rheinmetall Next Generation было произведено около 80 выстрелов на полигоне.
Первый 130-мм танковый выстрел, разработанный компанией Rheinmetall, представляет собой бронебойный подкалиберный снаряд с отделяемым поддоном (APFSDS-T) с полусгораемой гильзой, новым высокоэнергетическим пороховым зарядом, относящимся к категории нечувствительных для детонации, и новым усовершенствованным вольфрамовым бронебойным сердечником большой длины с повышенной бронепробиваемостью.
130-мм снаряд (слева) и 120-мм снаряд (справа).
Для сравнения приведем информацию о последней модификации 120-мм гладкоствольной танковой пушки Rheinmetall L55A1 (длина ствола 55 калибров). В ней давление в канале ствола доведено до 700 МПа (против 670 МПа у обычной пушки L55), что позволяет использовать перспективный 120-мм бронебойный подкалиберный снаряд КЕ2020 повышенного могущества (должен поступить на вооружение к 2022 г). За счет применения нового порохового заряда, улучшенной аэродинамической формы и вольфрамового сердечника, поражающая способность снаряда КЕ2020 будет примерно на 20 % большей, чем у существующего снаряда DM63/63A1. Живучесть ствола L55A1 составляет 1500 выстрелов.
Вид на канал ствола 130-мм пушки Rheinmetall Next Generation.
Так же интересный факт — еще в 1955-1956 гг. в СССР была разработана 130-мм нарезная танковая пушка М65, которая устанавливалась на опытных тяжелых танках «Объект 277», «Объект 279» и «Объект 770». Длина ствола пушки М65 равнялась 7330 мм, а дульная энергия — 16,4 МДж (1665 тс • м). Дальность прямого выстрела бронебойным снарядом по цели высотой 2 м составляла 1230 м. Бронебойный снаряд с начальной скоростью 1000 м/с с дистанции 1000 м пробивал вертикально расположенную броневую плиту толщиной 280 мм, а на дальности 2000 м — 245 мм. Боекомплект к пушке состоял из выстрелов раздельно-гильзового заряжания с бронебойными и осколочно-фугасными снарядами. Благодаря механизации процесса заряжания скорострельность пушки достигала 5-7 выстр./мин.
Возможный облик перспективного танка, разрабатываемого в рамках программы Main Ground Combat System.
