Gold Star (LG) неисправности | Секреты телемастера

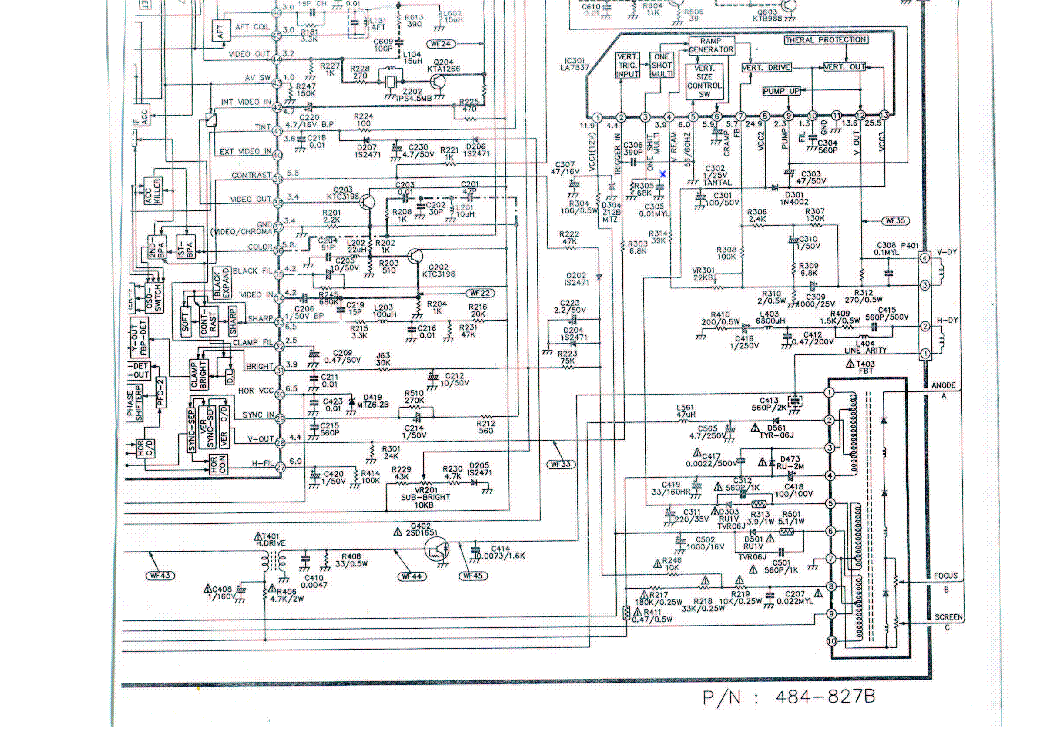

Неисправности телевизоров Gold Star (LG)
Примечание: в данной подборке имеются ввиду кинескопные телевизоры, до 1997 выпускавшиеся под торговой маркой Gold Star, позже- LG
Вся информация взята из открытых источников- литературы, интернет-форумов и личного опыта, регулярно пополняется и предназначена для специалистов, занимающихся ремонтом телевизоров, для облегчения диагностики неисправностей.
*******
Полезные ссылки в тему:
* Книга из серии Ремонт, Выпуск 22
* Современные телевизоры, Устройство и ремонт, книга, выпуск 70
*
Gold Star (LG), шасси MC-41B. Самопроизвольно переходит в дежурный режим. Никакой закономерности- может выключиться через 2-3 секунды, может через 3-5 минут. Виновник- конденсатор C408 возле ТМС. Потеря емкости приводит к срабатыванию защиты.
Gold Star (LG), шасси MC-41B. Аналогом ТДКСа 154-177B является ТДКС 154-375F. При замене всегда необходимо обратить внимание на резистор R424 в цепи ABL (очень часто выгорает)
Gold Star (LG), шасси MC-41B. Дефект- при включении в сеть сразу запускается, на клавиатуоу реагирует неадекватно (например при нажатии на «громкость» выдает 0-50-100-mute). После выхода из меню- все начинает работать нормально.
Наиболее частая причина- неисправна микросхема EEPROM.
Можно поставить чистую.
Gold Star (LG), шасси MC-41B. Дефект- развертка запускается, экран темный, звук отсутствует.
Возможная причина- неисправен стабилизатор +9V (IC402).
Gold Star (LG), шасси MC-41B. Дефект- разлетелась вдребезги микросхема STR-S6707 на блоке питания. Чаще всего вместе с ней перегорают также транзистор D2092, стабилитрон ZD811 6V8 и резистор R826 18 Ом.
После замены микросхемы- настоятельно рекомендуется заменить также и все электролиты с «горячей» стороны (включая и сетевой).
Вместо STR-S6707 можно поставить STR-S6708, но тогда желательно стабилитрон ZD811 поставить на 7V5.
Gold Star (LG), шасси
LG шасси MC-059C (Slim).
Довольно часто встречающаяся неисправность- подушкообразные искажения.
Очень часто виновником является конденсатор C406 (33 нФ * 630В)- уходит в обрыв. Из-за него начинает нагреваться дроссель L401, возможен также выход из строя микросхемы IC401 (TDA8145)/

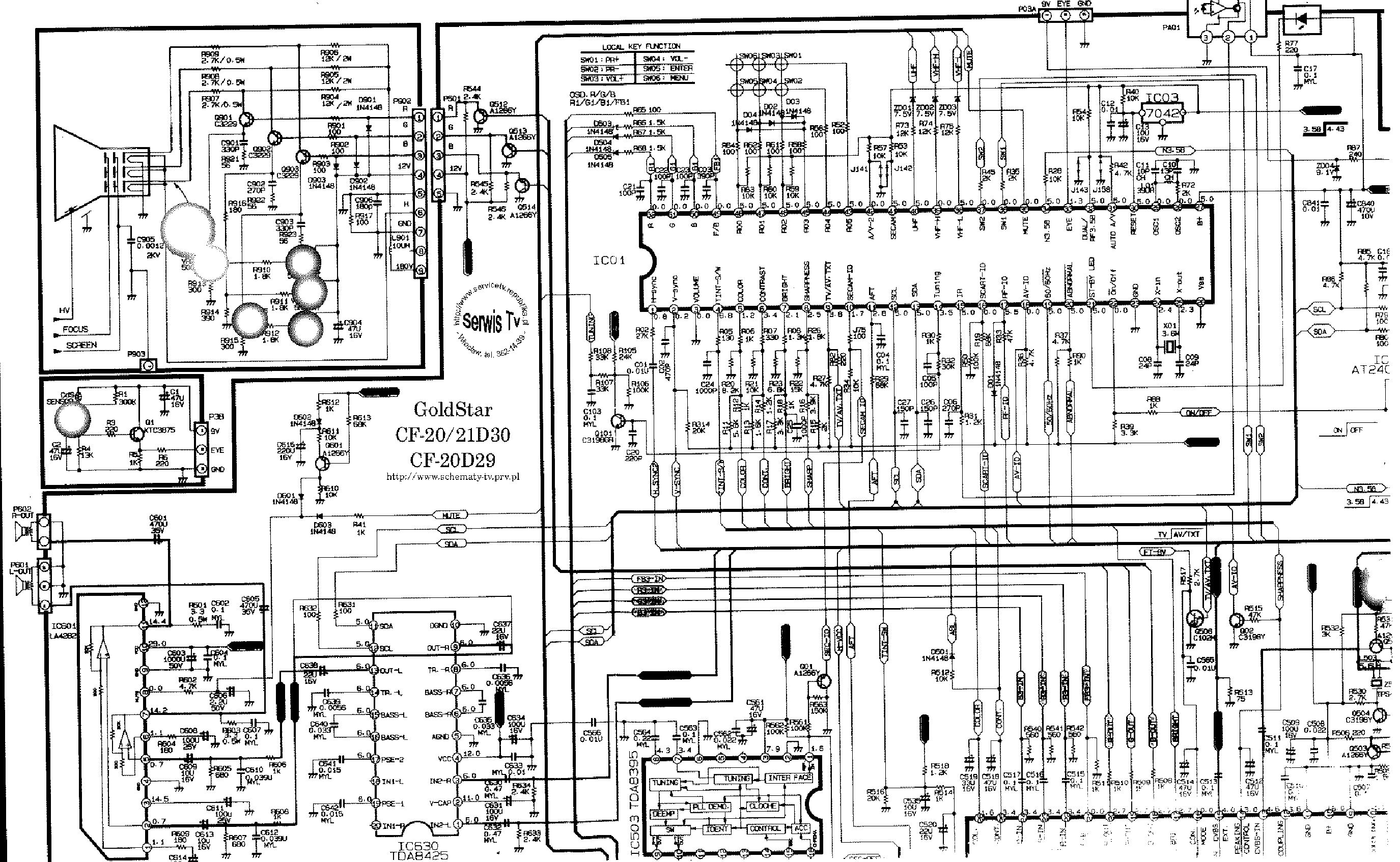

LG CF-20D30 шасси MC-64. при включении сетевой кнопкой моргает светодиодом на передней
Виновным оказался электролит в обвязке STRS5707 (стоит между пластинами радиатора
STRS-ки, С=4,7мкф*50В), который потерял ёмкость до 1 мкф.
TV Goldstar CF-21E60B. Внешний признак неисправности — ч/з несколько минут после
включения — отсутствие изображения(темный экран) и звука при наличии растра, нет реакции
на команды с пульта ДУ (с панели TV управляется), а в дальнейшем — срыв синхронизации
видео и самопроизвольный вход в дежурный режим, причем через некоторое время функции
восстанавливаются, и все повторяется.
схемы его — аналоговые регулировки, включение — выключение, дешифратор команд ДУ при
прогреве выходят из строя. Лечение -аналогично Фунаевскому-не выпаивая, нанеся слой КПТ и
приложив сверху медную пластину по размеру корпуса, поджаривал 65-Ваттным паялом, пока
припой на пластине не перестал застывать(8-15 сек).
LG CF-21K49 на базе шасси MC994A. Симптом не включается или имеет на экране узкую
вертикальную полосу. Замене скорей всего подлежит конденсатор C411 334/200V.
ТV LG20
но мне показался интересным. Медленно реагирует на команды, плохо настраивается и не
запоминает настройки. В сервисе оказались все настройки на нулях, но при вводе должных
режимов инициализации и выходе из сервиса, всё повторилось. Замена памяти ничего не дала.
Оказалось, два из восьми сопротивлений в керамической сборке вместо 4,7кОМ показали ~
2.
4кОм.Gold Star CF-29C44 При включении телевизор уходит в защиту. Замените на плате PIP
КРЕНку 78L08 позиционный номер IC7P. Почти все неисправности в этих моделях связаны с
LG CT-29K37E. При включении релаксация блока питания, в рабочицй режим входит
через 5-6 попыток вкл-выкл. Необходима замена C808 (100.0x35V) в блоке питания, который
собран на микросхеме STR-F6656.
GoldStar SF-14A90B через несколько секунд после включения экран становился ярко
белым. Неисправным оказался стабилизатор KIA7805 (5 В), стоящий на питании
процессора, он в течении этих нескольких секунд поднимал напряжение на своём выходе до 7
вольт.
LG CF-21F89 шасси MC994A Симптом — включается на несколько секунд затем уходит в
st-by. За время включения успевает раскалиться строчный транзистор. Замкнула строчная
GOLDSTAR CKT9905 — Бледное изображение, +112V в норме, а напряжение питания
видеоусилителей +180V завышено до +270V — Неисправен C806 (47mF/160V)
GOLDSTAR CKT9582 — Белый растр с обратным ходом луча — утечка транзистора Q906
(BF421).
LG CF-20K51KE Пробой строчного транзистора Q402 D5702 на корпус, с прогаром. После
замены — новый через секунду вылетел. Заменил Q402 На BU2520DX, они надежнее.
Тщательная проверка обвязки — результата не принесла. Отключил один вывод строчных
кратковременно с ОС. Экран засветился со сжатым экраном. Транзистор остался цел. Заменил
ОС. Результат положительный. В битой ОС — дефектов не обнаружил.
Goldstar LG CF-14/20/21A80V Не выходит из дежурного режима. При подаче команды на включение напряжение пытается
вырасти и сразу падает до значения дежурного режима. Заменить SE120N.
Иногда не запускается БП. Следует пропаять цепи запуска.
LG CF-21F3. Моментально после включения уходит в дежурный режим. Нет Vsync на
процессоре. Неисправность-обрыв R15 4.7k
GoldStar CF-21D60. Растр слабо светится, изображения нет, звук есть.
Амплитуда
импульса V-Syng на выводе 2 процессора мала ~1V. Причина в пробитом стабилитроне
ZD01(5V1).
Goldstar CK-20A80. Нет изображения, звука, OSD, видеоусилители заперты. Иногда даже
не хочет включаться из дежурки. Неисправна м/с ППЗУ (**24С04). Впаиваем чистую и всё.
GOLD STAR CF-20D60B. Цвет в PAL отсутствует, хотя на экране выводится надпись:
АВТОСИСТЕМА PAL. На выводе 40 м.с. IC501 TA8690 вместо 4 вольт только 2,6. Причина:
битый вывод 33 ( SECAM-ID ) м.с. IC01 GS8334-16A. Менять проц не потребовалось —
достаточно было отсоединить дефектный вывод от схемы.
GOLD STAR CF-20D60B. Цвет в PAL отсутствует и на экране надпись: АВТОСИСТЕМА
SECAM .На выводе 40 м.с. IC501 TA8690 в PAL напряжение 0.78 В . Неисправна TA8690.
LG CF-20F89. Шасси MC994A. Неисправность: не включается. Блок питания на STRF-
6707A (не путать с STRS-6707). В принципе, никаких «подводных камней».
Виновата сама
микросхема. Но тщательная прозвонка её выводов омметром не выявила никаких отличий от
исправной. Плата была вынута из телевизора. После замены микросхемы БП запустился, но
при переключении из standby в рабочий режим через пять сек. снова ушел в standby. Не сразу,
но догадался подключить отклонялку. Оказалось, что без нее TV не выходит из «дежурки». Это
еще ничего. На некоторых экземплярах Funai без подключенной отклонялки выбивало
строчный транзистор.
Goldstar CF-20F60. Телевизор сразу включается в рабочий режим, минуя дежурный
режим. Напряжение с БП завышено. Неисправен оптрон IC801.
LG KF-21P10 При включении белый экран по всему экрану обратный ход луча,
неисправна TDA6108 и стабилитрон на 5 ноге (IK) 7V5.
LG-CF 20F39 Неисправность: вертикальная линия. Обрыв емкости 0,364мкф на 400в в
строчке.
LG CT-20T30KE Неисправность: Нет цвета ПАЛ. Замена кварца 12.
000 Мгц.
GoldStar (LG) 21D16CF, 20A80Y мала насыщенность ПАЛ, Секам норма, замена
микроконтроллера GS8334–09C
Goldstar GF20D60B. не запускается БП (STRS 6707), светодиод загорается на секунду и
гаснет, шасси МС– 1В пробой стабилитрона ZD811
LG-СF21F60K, процессор ТДА 9381 PS / №2 / 3 / 0533 Неисправность: белые наклонные
полосы на темном экране, при отключении антенны появляется слабый снег. Со слов
хозяйки – изображение пропало при подключении видеокамеры по низко частотному входу
Н.Ч. Подключение 42 ножки процессора (вход внешнего видео) через сопротивление 1 Ком на
землю – восстановило работу TV по В.Ч. и по Н.Ч.
LG CF-20J50K (Шасси MC-019B) — Неисправность: изображение сдвинуто вправо на 10см, цвет и синхронизация есть. Обрыв С505(222J) фильтра 2ой цепи АПЧиФ.
LG CF21F60K шасси 019А Неисправность: темный экран, при добавлении ускоряющего
слабая картинка с обратным ходом луча, звук есть, графика есть.
Неисправен R456 обрыв
цепь ABL, после замены телевизор работает.
LG CF21F60K шасси 019А TDA9381PS\N2\3 меняется на TDA9361PS\N2\4I0793 (от LG
CT-21Q42KEX).
LG RT-29FA55RB MC049A Неисправность: телевизор не выходит из дежурного
режима срабатывает защита, требуется заменить TDA6109J. Попробовал заменить на
TDA6108J: телевизор включился но после 15мин уходит в дежурный режим, необходимо
заменить именно на TDA6109J.
GOLDSTAR CF-20D70B Неисправность: отсутствует цвет в системе SECAM. В
результате поиска был найдет неисправный Q512 2SC3198Y. Подсаживал напряжение на 13
выводе процессора до 2 вольт.

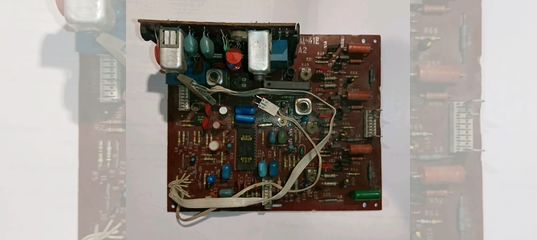

Советы по ремонту 01
Советы по ремонту 01Советы по ремонту телерадиоаппаратуры
Точнее, описание неисправностей в ТРА, которые встречались мне.
Радуга 51ТЦ-315Д
Нет кадровой — пробит VT9 в МК-1-1 — замена.
Обратный ход — пропайка С16 в МК. Не устойчиво работает цветовая синхронизация — регулировка L2 в СМЦ. Не всегда «держится» настройка на 5-ой программе — пропайка светодиода!
Нет растра — нет +130 В с МП — после проверки диода появилось — замена диода, пропайка выводов Тр.
Нет растра — неисправен VT1 в МС-3 — замена.
Рубин 61ТЦ-4103 пал/секам
Рокот, мала контрастность — фон на всех выходах МП — обрыв вывода С19 — замена. Дефект остался — проверка КУ112 (норм.), VD10 — в схеме не прозванивался, после выпаивания нормально — замена. Дефект устранился.
ВЭФ-221
Периодически хрипит — замена конденсатора 470.0/16В в УНЧ
Пропадает приём FM — пропайка С36.
Рекорд-335
Нет растра — (перегрев 6П36С) — не работает задающий генератор — пробой изоляции между 6-7 ножками 6Н1П. Телевизор хранился при высокой влажности!
Витязь 37ТЦ-501
Периодически не включается — периодический обрыв С144 в А1 — замена.
Юность 32ТЦ-312Д
Нет изображения (экран белый, яркость и контрастность не регулируется) — утечка VD13 (КС168) в МЦ — замена.
Рубин 54ТЦ-402-Д2
Не включается — после проверки C8 в МП заработал — замена C8.
Рубин пал/секам (МЦ-403)
Периодические нарушения кадровой синхронизации — замена C6 в МК-1-1
После прогрева пропадает цвет (СЕКАМ) — при подключении осциллографа
к УСР (выход строб. импульсов) цвет появляется (!) — Замена К174ХА11.
Нет растра — замена VT1 в МС. Нет изображения — замена TDA3505 (на К174ХА33).
Пропадает красный — утечка C19 в МЦ-402
Нет растра — замена УН и присоски.
Не включается — пробит VT2 в МС-3 — замена.
Нет кадровой (нет верхней части кадра, уменьшена нижняя) — пробит С12 в МК-1-1 — замена.
Весна Ц-381Д
Возбуждение на кадровой развертке — не пропаян С29 в МР-403 — пропайка.
Перестал включаться МП-403 — замена С31 в МП-403, замена R53 (ОТЛ) в МР-403.
Funai TV-2000A MK7, МК8
Сильно хрипит звук на 6,5 МГц (срезана отрицательная полуволна), нет на 5,5 МГц — настройка контуров УПЧЗ.
Радуга 61ТЦ-304Д
Периодические срывы строчной синхронизации — замена К174ХА11
Нет растра (с прогревом появляется) — нет +12В с МП (около 10В) — замена КТ315
в стабилизаторе +12В.
Пропало изображение и звук (сработала блокировка радиоканала) — замена C16 в СМРК-1-6.
NEC Видеомагнитофон
Периодически уходит частота гетеродина — утечка С105 (0.22*50В) в плате радиоканала (блокировочный конденсатор в цепи Uнастр.-TV) — замена на 0.1 мкФ.
МАЯК-233
Хрипит звук — возбуждение на ВЧ левого канала усилителя воспроизведения —
обрыв R9.
SHARP GF-800H 2-х кассетная магнитола
Хрипит звук, плохой радиоприем — обрыв R541, R545(3.
9 Ом).
В процессе ремонта перестала включаться левая панель — замена R593(4.7 Ом)
AIWA HV-E212SH PAL/MESECAM ‘B’
Нет изображения, звук есть — замена LA7391A
Монитор ASER, MODEL 7133D /ASERVIEW 33DL/
Не включается — обрыв R604 — замена МЛТ-2 75 кОм. Силовой транзистор — полевой.
После прогона ок.2 часов, при включении, вышел из строя R603 (обрыв!) — замена.
Рекорд ВЦ-38
1Нет растра — замена УН. Сгорела катушка L3 в МС-3 — замена. Отгорел вывод 12 в ТВС — ремонт. Перегревается L3, мал размер по горизонтали — замена VT4 в СКР-2, пропайка С8. Нет синего — замена VT11 в МЦ-2. Срывы кадровой развертки — замена VT9, R33 в МК-1
-1.NEC FS-2181SK
Нет кадровой развертки — обрыв R510 2,2 Ом/0,25-0,5 Вт (питание кадровой микросхемы) — замена (проволочным).
SONY KV-M2170K
Нет кадровой — обрыв R814 (питание на кадровую микросхему) 0,56 Ом.
SHARP DV-5450 SC
Не включается (при включении редкие потрескивания в динамиках) — утечка С621 (1000 пФ/2 кВ) — замена (2*2200/1,6 кВ).
JVC HR-P29A
Не включается в режим «PLAY» — загрязнена печатная плата в районе процессора, небольшое окисление — чистка. Иногда после включения нет изображения — чистка БВГ и промывка поролонового чистящего ролика.
Электрон 61ТЦ-453Д
Нет кадровой — занижены напряжения на задающем генераторе — пробит С2 в МК-1-1. Большой размер по горизонтали — утечка VT3 в МС-41. Периодически меняется громкость — замена подстроечного резистора в плате радиоканала на постоянный.
Рубин УСЦТ
Мал размер, заворот — замена С6 в МК-1-1.
ВМ-12
Скрежет при работе ЛПМ — запрессовка ведущего вала.
Жует ленту — слабая подмотка — велико трение в промежуточном ролике — замена ролика с кронштейном.
Радуга 61ТЦ-315Д
Пропадает сигнал яркости — замена T3, пропайка R27 в МЦ-3
TERFON (ФОТОН) 32TC-5112
Не включается (периодически) — пропайка вывода ТС в МП.
После прогрева нарушается строчная синхронизация (раздваивается картинка) — замена С3, С7, С8 (33.0*25В), С26, С33, КР1021ХА2 в МРКР-5-1 — не помогло. Дефект проявляется после нагрева С23 в МРКР — после замены на аналогичный дефект остался — замена на конденсатор другого типа и большей ёмкостью (100 нФ вместо 47 нФ.)
Периодически пропадает звук, шумит — пропайка вывода №1 разъёма МРКР на кроссплате.
Чайка Ц-280Д
Периодически уменьшается размер по кадрам, особенно нижняя часть — утечка К-Э одного из выходных транзисторов МК-1-1 — замена обоих (для верности.)
Рекорд Ц-275
Нет кадровой развертки — замена С8, R16 в МК-1-1.
Нет синего — замена С6 в МЦ-2. Не включается на 1-ую программу при включении в сеть — замена С10, нет индикации включения 1 и 5 каналов — замена светодиодов в УСУ-1-15.
Волнообразные искривления вертикальных линий — замена С6 в УСР.
Рекорд 51ТЦ-445-1
Не включается — замена VD12 в МП.
После прогрева не переключаются программы — замена КР1506ХЛ2.
Не включается (писк) — пробит КТ846В в выходном каскаде строчной р-ки — замена (на КТ846А).
WALTHAM
Не включается — замена C510 в МП (470пФ/6.3кВ)
Нет изображения — нет +15В — замена D307, R317 в БР. R=2*7.5 Ом (паралл.)
Радуга 61ТЦ-304Д
Залит водой — замена УН. Обратный ход в центре экрана — помехи от ТЕЛЕТЕКСТА — R15 в МЦ-3 был установлен 560 Ом вместо 5.1 кОм!
Темп Ц-280
Нет приема по 6-12 каналам — замена VD29 в УСУ.
Рубин ПАЛ/СЕКАМ
Нет изображения и звука, экран темный — нет +18В в модуле ДУ — замена Д21, T12.
Много синего — пропайка R20 в МЦ-402, регулировка.
Нет цвета — утечка конденсатора в модуле ДУ (регулировка насыщенности)
Заворот сверху — замена С6 в МК-1-1
Нет растра — пробит VT1 в МС — замена на КТ816Г (другого не было.
Отработал ок.2 лет, впоследствии заменил на КТ940 для верности).
RECOR RC-4020PS
Не включается — обрыв R603 (160 кОм, смещение на силовой транзистор) в БП — замена. Пропайка выводов резисторов в плате кинескопа — ухудшились пайки от нагрева.
ТВТ
Горит Пр. — пробит BU508A — замена на BU508AF (с цельно пластмассовым корпусом). Вышел из строя конденсатор 5n6 /1000 В (между К-Э) — замена на 2*2200 пФ/1600 В.
Горит Пр.- пробит диод D800 в мосте — замена на КД226.
Чайка Ц-275Д
Ломает картинку, срывы кадровой синхронизации — замена R41 в СМРК,
регулировка R14 в МК-1-1.
Наводка на 3-ем канале — увеличил емкость C32 в МП с 100.0 до 470.0
Нет растра, запах гари — пробой С4 (6800*1500 В) в МС-1 — замена на 2 параллельно.
Светлые «тянучки» — замена С10 в МЦ-3.
Пропадает растр — пропайка выводов ТВС. Меняется яркость — пропайка К174АФ5.
Рекорд-350
Тарахтит МП — (после прогрева нет)- замена C4 в МП.
ВЕРАС 31 WT-410
Очень мало «высокое» — замена ТДКС-9-2-1Г
PHILIPS NO.VP27/55
Отключается после нескольких секунд работы, после выброса кассета втягивается внутрь — очевидно, уменьшилась «яркость» свечения светодиода в системе датчиков — замена на лампу 12В/50 мА. (Менял местами фототранзисторы, заменял ИК светодиод на красный — не помогало.) Для продления срока службы лампы уменьшил напр. питания до 10 В — через резистор 60 Ом (2*30) с выпрямителя +13 В. Для увеличения светового потока установил под лампу отражатель из ал. фольги — без фольги работает при напряжении на лампе 11,5 В, с фольгой 8,5 !
Рубин 51ТЦ-402Д-2
Нет приёма по 6-12 каналам — замена VT4 в СКМ-24.
Рубин УСЦТ
Заворот сверху, нет цвета — замена C6 в МК-1-1.
Периодически хрипит и пропадает звук — замена УПЧЗ-2.
Рубин 51ТЦ-402
Нет приема — пробит VT11 в А10 (модуль сопряжения) — замена.
Периодически, после прогрева, пропадает цвет — подмаргивает, дергается картинка вверху — после подключения осциллографа (1:1) к выходу D1 (строб. импульсы) появляется цвет — замена К174ХА11.
Рекорд Ц-275
Нет кадровой синхронизации — замена С6 в МК1-1.
Обратный ход — пробит VT8 в МЦ-2.
Большой размер — утечка VD3, VD4, VD5 в МС-1 — замена.
Рубин 61ТЦ-4102
Нет сигнала яркости — замена ЛЗЯ 0.47-1150
Периодически уменьшается сигнал яркости — замыкание на «землю» в ЛЗЯ.
Темп Ц-280Д
Нет растра — не поступает ускоряющее напряжение на кинескоп — чистка разрядника, замена R8, С1 на плате кинескопа.
Периодически срывается общая синхронизация — утечка (периодическая) C3 в УСР.
Нет кадровой — обрыв C17 в МК-1-1
Нет растра — пробит VT1 в МС (КТ940)
Рубин ПАЛ/СЕКАМ
Мала яркость — мало напряжение накала — плохой контакт в панели кинескопа — замена контактов.
Обратный ход при уменьшении контрастности или яркости — велико напряжение на ускоряющем электроде — уменьшил.
Темп-7
38Периодически срывы строчной синхронизации — утечка С13 в БР-2.
Вега-323 стерео радиола
Шум (треск) по 1 каналу — замена Т3 в У5 (блок регуляторов). Нет приёма — утечка (периодическая!) С24 в У2 (блок КСДВ-ПЧ) — замена. Треск при настройке АМ — смазка подшипников КПЕ!!! «Ступенька» на малой громкости по обоим каналам — заводская недоработка…
Фотон 61ТЦ-408ДП-1
Нет цвета в ПАЛе — утечка C3 в СМД-Р-33 — замена.
Альфа Ц-280Д
Заворот сверху — замена C6 в МК-1-1.
Периодически самопроизвольно включается 7-я программа — замена VT7 в УСУ.
SHIVAKI STV-217MULTI
По словам владельца, произошел хлопок и телевизор отключился. При осмотре обнаружен свежий скол магнитопровода ТДКС (по словам владельца, откололся, пока тот проверял телевизор индикаторной отвёрткой.
..), пробит D607, обрыв R627 =1,5 Ом на 0,5 Вт (примерно) — питание на строчную развёртку. Замена на КД226 и Пр.=1А. (О,5А перегорел после нескольких включений).
Искажённый цвет, особенно красный — требуется проверка TA8659AN — ограничение снизу сигналов RGB с микросхемы.
Электроника ВМ-1230 SAMSUNG видеомагнитофон
Не работают кнопки управления — неисправны диоды VD211, VD212 — замена на КД226. При прозвонке большое меняющееся прямое сопротивление.
Славутич-Ц202
Периодически пропадает сигнал яркости — замена С13 в УМ2-3-1.
Мал предел регулировки контрастности — замена С15, регулировка R18 в УМ2-3-1.
Рубин-402
Периодически пропадает красный цвет, «вылезает» синий — замена VT10, VT20, VT21 на плате кинескопа.
Темп-714
Нет зеленого — после пропайки R97 в БЦИ-1 дефект исчез — замена R97.
Периодически пропадает звук, мала громкость — периодическая утечка С58, расстроен контур Ф2 (частотный детектор в БРК)
Темп Ц-280
Нет кадровой — пробит С2 в МК-1-1 -замена.
FUNAI TV-2000A MK8
Не включается — пробит С3979 — замена. Замена 3-х диодов в мосте, R=4.7 Ом, диода D611 в цепи С3979.
Нет звука на 6,5 Мгц, есть на 5,5 — регулировка контура УПЧЗ (около модуля СКВ).
Размыты переходы между вертикальными цв. полосами — регулировка контура Т404.
Радуга Ц-266Д
Уходит частота гетеродина — замена СКД-24.
Тарахтит звук — при простукивании С27 (100,0*160В) в МП дефект пропадает — замена С27.
ИМПУЛЬС ЗС-02 Зарядное устройство Ток 0-1,6А Как БП не работает!
Не работает — замена светодиода(!!!) — индикатора «Сеть» — с неисправным не работал, используется в схеме.
Юность 32ТЦ-309 ПАЛ/СЕКАМ
Периодически отключается МП — пропайка С7.
Рекорд-Ц280
Много зеленого при включении цвета — утечка С44 в МЦ-31А.
Периодически обратный ход, краснеет экран — пропайка VT7 в МЦ.
Рекорд 61ТЦ-445Д
Помеха на 11 канале при установке регуляторов насыщенности и громкости в среднее положение — установил конденсатор 10.0 мкФ на регулятор насыщенности.
Не включается — пробит VD12 на плате ДУ — замена.
Периодически цветные помехи по 3-му каналу и при воспроизведении с ВМ
-замена К174ХА28(не помогло). Помехи пропали после переноса декодера на оптимальное место.
Очень слабый звук, рокот — обрыв в регуляторе тембра НЧ — замена на два резистора по 6,8 кОм. При деформации кроссплаты помехи на звуке — пропайка выводов резисторов в цепи обратной связи К174УН14. Периодически плохой приём 1-ой программы — устранение плохого контакта в антенном разъёме.
Антенна «решетка» с усилителем
Периодически пропадает приём, фон — в сети 250В!!! — перегрузка стабилизатора в БП антенны — заменил стабилизатор на КРЕН8Б.
PIONEER M9250 Автомагнитола реверс
Не выключается кнопкой «Power» — пробит электронный ключ (D2066) — замена на КТ819А.
Рекорд Ц-275
Дым — пробой в плате кинескопа (+Фокусировки на +ускоряющего).
Волнообразные искривления вертикальных линий на некоторых каналах — замена С11 в УСР.
Срывается кадровая синхронизация на некоторых каналах — обрыв R3 в УСР.
Рубин Ц-208
Периодически уходит частота гетеродина — замена T13, R18 в СВП-4-1.
Нет звука — замена C10 (выход УНЧ).
Тарахтит ТВС(?) — замена блока коррекции растра — расклеился трансдуктор.
Нет растра, запах гари — пропайка вывода L2(Др.2) в МС.
Астра МК-110С-1
Не включается двигатель — замена С144.
Не работает индикатор 2-го канала — замена VT47.
Периодически треск по 2-му каналу — износ П2К (переключателя коррекции АЧХ 9/19)
Потрескивание по 1-му каналу, пропадает при накрывании лампы автостопа — неправильно заземлена оболочка кабеля от фотодиода (датчика).
Плохая перемотка — регулировка подтормаживания правого узла (полазил владелец!), смазка роликов, двигателя.
Рубин 51ТЦ-402Д4
Мал размер по вертикали — замена С8 в МК-1-1.
Горизонт 4УСЦТ кустарной сборки
Периодически уменьшается размер по вертикали — пропайка вывода выходного транзистора.
Долго нагревается, нет синего, много красного — потеря емкости С63 в КОС-405.
Нет приёма — пробой С16 (блокировка радиоканала) в СМРК — замена.
Мал размер по горизонтали (Напр. питания МС 100 в вместо 125!)- регулировка МП.
Рекорд-350
Пропадает синхронизация — замена VT5.
Электрон 51ТЦ-423Д
Нет цвета — занижены режимы на КР1021ХА3 в МЦ-41 — замена КР1021ХА3.
Вега-312 стереорадиола схема УНЧ от Веги-319
Нет приема — устранение плохого контакта в переключателе 2-П2 (2-4) в блоке КСДВ-ПЧ.
Нет приема УКВ периодическая утечка С12 в блоке УКВ — замена.
Разное усиление по каналам — замена С9, С14 в УНЧ правого канала.
Иногда хрипит при работе со звукоснимателя — требуется замена головки — задевает корпусом за пластинку.
Электроника 25ТЦ-313Д
Отключается через несколько минут после включения — замена VT6 в А1 (КТ815)
Горизонт 51ТЦ-418 (самодельный)
Большой размер по горизонтали, не регулируется — замена С7 в МС-41-1.
Не включается — пробит VT4 — после замены сразу пробился. Замена ТВС-110ПЦ15 и еще раз VT4.
Было завышено напряжение с МП — 150 В — уменьшил.
Периодически уменьшается размер по вертикали, бегут кадры — замена VT9 (течет!)
в МК-1-1
Возможные неисправности ч/б телевизоров
«Юность-405, 406»На главную страницу
советов.ремонт, адаптация, модернизация (2-е изд.
) Саулов А. Ю.Эта книга рассчитана на радиолюбителей с небольшим стажем и даже на школьников, которые хотят испытать свои силы в модернизации и ремонте своего любимого телевизора. Книга адресуется, в первую очередь, жителям небольших городов, поселков и сел, у которых весьма ограничен доступ к услугам сервисных центров, да и квалифицированную консультацию получить им порой весьма затруднительно. Во втором переработанном и исправленном издании книги расширен раздел советов для начинающего ремонтника.
В частности, большое внимание уделено типовым схемам и основным неисправностям источников питания. Приводится схема простого прибора для установки напряжения накала кинескопа. Добавлен раздел «Нестандартные способы ремонта импортных телевизоров» и значительно увеличено количество практических советов по ремонту современных моноплатных телевизоров. Информация в книге излагается простым и доступным способом. Описаны только методы ремонта, не требующие использования специальных генераторов, измерителей и позволяющие в большинстве случаев обойтись даже без помощи осциллографа.
1.1. Способы поиска неисправностей
Способ, основанный на анализе внешних проявлений неисправности
Способ исследования качества монтажа
Способ замены заведомо исправными элементами
Способ электрических измерений
Способ простукивания печатных плат
Способ «черного ящика»
Способ исключения элементов
Способ электро-термопрогона телевизора
Способ воздействия на узлы телевизора
Использование УНЧ телевизора вместо осциллографа
1.2. Техника безопасности при проведении ремонта телевизора
1.3. Нумерация элементов на схемах и шасси моноплатных телевизоров
1.4. Рекомендации по организации рабочего места ремонтника
1.5. Методика проведения ремонта
Замена элементов
Проверка микросхем
1.6. Советы начинающему ремонтнику
1.7. Типовые неисправности различных узлов телевизора
Неисправности источника питания
Система управления (СУ)
Строчная развертка
Кадровая развертка
Видеопроцессор и радиоканал
Глава 2.
Телевизоры 3…5УСЦТ
2.1. Особенности телевизоров 3…5УСЦТ
Общие положения
Базовые модели телевизоров 4УСЦТ
2.2. Основы функционирования телевизоров
Особенности принятых стандартов вещания
Стандарты звука и изображения
Диапазоны частот телеканалов в эфире
Принципы передачи цвета в телевидении
Система NTSC
Система PAL
Система SECAM
Обработка сигналов цветности SECAM в телевизоре
2.3. Общая характеристика телевизоров 3…5УСЦТ
Разновидности телевизоров
Состав телевизоров 3…5УСЦТ
Параметры стационарных телевизоров 3…5УСЦТ
2.4. Устранение неисправностей в модулях телевизоров 3…5УСЦТ
2.4.1. Ремонт и регулировка радиоканала
Построение радиоканала
Регулировка радиоканала
Неисправности радиоканала и способы их устранения
Замена ИМС в СМРК радиоканала
2.4.2. Источник питания телевизора
Состав источника питания
Схемотехника различных моделей источников питания
Выходные напряжения модулей МП-3-3 и МП-41
Отличия в работе различных модулей питания
Правила техники безопасности
Неисправности модуля МП-3-3
Общие неисправности модулей МПЗ-З и МП-41
Неисправности модуля МП-41
Неисправности модулей МП-44, МП-54, МП-55
2.
4.3. Модули кадровой развертки
Назначение и особенности модулей кадровой развертки
Схемотехника модулей кадровой развертки
Отличия модулей КР различных моделей
Неисправности модуля МК-1-1 (МК-1М)
Устройство модуля МК-41
Неисправности модуля МК-41
Регулировка модуля МК-41
2.4.4. Модули строчной развертки
Общие сведения о модулях строчной развертки
Схемотехника модулей
Защитные устройства модулей строчной развертки
Неисправности модуля строчной развертки МС-41
Неисправности, общие для модулей строчной развертки МС-3 и МС-41
2.4.5. Модули цветности
Устройство и регулировка модулей цветности
Особенности построения
Регулировки
Неисправности модулей МЦ-2, МЦ-3
Неисправности модуля МЦ-31
Неисправности модуля МЦ-41
Неисправности модуля МЦ-46
2.4.6. Платы кинескопа и их неисправности
Ремонт платы кинескопа ПК-3-1
2.4.7. Кинескопы цветных телевизоров
Установка нового кинескопа в телевизор
Регулировка сведения кинескопа
Разновидности выпускаемых кинескопов
Распространенная неисправность кинескопов
2.
4.8. Неисправности систем управления телевизоров
Схемотехника блоков управления и устройства выбора программ
Неисправности УСУ-1-15-1
Неисправности систем дистанционного управления (СДУ)
Неисправности модулей усилителя низкой частоты
Неисправности пультов дистанционного управления
Неисправности модуля управления МУ-56
Глава 3. Продление срока службы кинескопа
Дефекты кинескопов
Штатные способы, заложенные в конструкцию телевизора
Способы, замедляющие старение кинескопов
Схема для модулей цветности МЦ-41 (МЦ-411), МЦ-46
Схема для модулей цветности МЦ-2, МЦ-3, МЦ-31, МЦ-33
Схема для работы с любым модулем цветности и для моноплатного телевизора
Использование постоянного накала кинескопа
Восстановление кинескопов
Восстановление кинескопов электроплазменным методом
Прибор для восстановления импортных и отечественных кинескопов
«Спасение» кинескопа с межэлектродным замыканием
Прибор для точной установки напряжения накала кинескопа
Глава 4.
Модернизация телевизоров 3…5 поколений
4.1. Какие модули телевизора имеет смысл модернизировать
4.2. Модернизация систем управления
Модуль дежурного режима
Модуль МУ-56 (МУ-55)
Модули МУ-65, МУ-650, МУ-653, УСУ-650, УСУ-653
Модуль МСН-605
Модули МУ-653-268 (УСУ-653-268), МУ-653-468 (УСУ-653-468)
Модуль МУ-801
Пульты управления
4.3. Модернизированные модули цветности
Модуль МЦ-5.06
Модуль МЦ-555
Модуль МЦ-556М
Модуль МЦ-655
Модуль МЦ-97
Модуль MU-755/755SV
Модуль МЦ-7.99
Модули МЦ-31М-2000/МЦ-31М-2000-02/МЦ-31М1
Модули МЦ-ЗЮ/МЦ-310-3
Модуль МЦ-480
Какой модуль цветности выбрать
4.4. Модернизированные модули радиоканала
Доработка СКМ-24-2 для приема кабельных каналов
Субмодуль радиоканала IF-600
Радиоканал IF-655
Модуль MOS-701
4.5. Простая организация низкочастотного видеовхода
Глава 5. Адаптация и ремонт телевизоров зарубежного производства
5.1. Адаптация телевизоров германского производства для работы в наших условиях
Доработка радиоканала и системы управления
Доработка канала звука
Конвертер звука с двойным преобразованием
Адаптация зарубежных телевизоров для приема сигналов цветности системы SECAM
Транскодер на HMCTDA3592A
5.
2. Примеры адаптации импортных телевизоров
5.3. Ремонт телевизоров, привезенных из Германии
Как найти техническую документацию на импортный телевизор?
Ремонт видеоусилителя в телевизоре PHILIPS с экраном 26 дюймов
Ремонт телевизора PHILIPS 21CN4472/59P
5.4. Нестандартные способы ремонта импортных телевизоров
Повышение надежности работы импортных телевизоров в дежурном режиме
Замена тюнера ЕС923/921 в телевизорах фирмы TOSHIBA
Восстановление работоспособности телевизора фирмы SHARP
Использование ТВС-110-ПЦ-15 для ремонта импортных телевизоров
Глава 6. Ремонт современных моноплатных телевизоров
6.1. Тенденции в развитии современных моноплатных телевизоров
6.2. Ремонт моноплатных телевизоров
Общие неисправности
Неисправности и особенности ТДКС
Проверка исправности ТДКС
Ремонт ТДКС
Общие неисправности телевизоров ряда фирм
Телевизоры LG, DAEWOO, SAMSUNG и др.
SAMSUNG, DAEWOO, AKAI и др.
HITACHI, SANYO (STR8383V)
SANYO и другие, экран 51 см
AKAI, RECOR, SAMSON, NAIKO и другие с обмоткой обратной связи в источнике питания
SUPRA, SAMSUNG, PHILIPS и другие с видеопроцессором типа TDA8362
Телевизоры многих фирм
Телевизоры разных фирм с кадровой разверткой на ИМС TDA3654 и TDA8432
Телевизоры разных фирм с процессором SPL-02-R05 и с видео процессором TDA8366
Улучшение качества звучания телевизоров с размером экрана 14 дюймов
Об опасности использования переносных телевизоров на даче
6.
3. Неисправности конкретных моделей телевизоров
6.3.1. SAMSUNG
SAMSUNG на шасси KS1
SAMSUNG на шасси R1B
Модели, в источниках питания которых используются ИМС SMR402
SAMSUNG, модели с двумя тюнерами
SAMSUNG, многие модели
SAMSUNG многих моделей с источником питания на ИМС SMR-40200 (SMR-40000) и HIS-0169
SAMSUNG многих моделей с ТДКС FSV-20A001
SAMSUNG с большим размером экрана (CS-721)
SAMSUNG, модель CB14FZ
SAMSUNG, модель 14F1
SAMSUNG, модель CK-2139VR
SAMSUNG, модель CK-2185VR
SAMSUNG, модель CK-3339ZR
SAMSUNG, модель CK5038ZR и др. (шасси SCT11 В)
SAMSUNG, модель СК-5051
SAMSUNG, модель СК-5051 R
SAMSUNG, модель CS-5062Z (шасси P68SM-H)
SAMSUNG, модели СК-5083 ZR (шасси STC11 В), СК5373
SAMSUNG, модель CK-5314R
SAMSUNG, модель CK-5339R
SAMSUNG, модель CK5341ZR
SAMSUNG, модель CS721
SAMSUNG, модель TVP3370W (моноблок)
SAMSUNG, модель TVP5370 (моноблок)
6.3.2. AKAI
AKAI, модель CT-G140
AKAI, модели СТ1407, 2007, 2107
AKAI, модель G215
AKAI, модель CT-2507D
6.
3.3. RECOR, SAMSON, NAIKO
6.3.4. FUNAI
Многие модели
Многие модели с источником питания на ИМС STK7348
FUNAI, модели 2000МК7, 2100МК7
FUNAI, модель 2000А МК8 (2100А МК8)
FUNAI, модели 2000А/2100А МК6 (МК7, МК8)
FUNAI, модель 2000А МК10 (2100АМК10)
FUNAI, модель 2000Т МК10 HYPER
FUNAI, модель 2000АМК11 (2100АМК11)
FUNAI, модель МК7 (моноблок)
6.3.5. AIWA
Многие модели с источником питания на ИМС STR 6706 (6707, 6708)
AIWA, модели 1400,1402, 2000, 2002
AIWA, модели TV-A145/A205/A215
AIWA, модели TV-C201(141 )KER
6.3.6. SONY
SONY модели с ИМС МС44002Р (шасси ВЕ4)
SONY модели с ИМС STR-S6507 в ИП (модели KV-14DK1 ,KV-1453M3 и др.)
SONY модель KV-14DK1
SONY модель 1400
SONY модель KV1420K (моноблок)
SONY модель 1485 МТ (шасси F21E-A)
SONY модель KV-G21М2 (шасси BG-2S)
SONY модели KV-14/21T1R, KV-14/21M1K (шасси ВЕ-4А)
SONY KV-21M3K
SONY KV-M2100K (шасси SCC-E50J-A)
SONY модель KV-2135M3 (шасси F21G-A)
SONY модель KV-2181R
SONY модель KV-21V5K (моноблок)
SONY KV-25M1
SONY модель KV-25R1R
SONY модель KV-M2530
SONY модель KV-M2540
SONY модель KV-M2540 (и подобные)
SONY модели KV 2540, KV-2192 M3/RM687 В, KV-2565 MTJ/ RM-827 S
SONY модель KV-2584MT
SONY модели KV-2981, KV-2540, KV-25M1
SONY модели KV-2509, KV-2171
SONY модели KV-2901
SONY модель KV-A2931D
SONY модель KV-21x 5D (из Германии)
SONY модель KV-M2155
SONY модели KV-29E1.
KV-S2951
SONY модель KV-X2901 (шасси ВЕ-ЗВ)
SONY модель KV-X2961
SONY, модель KV-C2961К
SONY модель KV-25M1
SONY модель KV-M1 (и др. выпуска последних 2-3 лет)
6.3.7. CROWN, модель 2008 (2108)
6.3.8. DAEWOO
DAEWOO, модель DMQ2056
DAEWOO, модель DMQ-2049
DAEWOO, модель DMQ-2095TXT/2195TXT (шасси СР-330)
6.3.9. TOSHIBA
TOSHIBA, модель 1450XS
TOSHIBA, модель 21D3XRT Quatra Bomba, (шасси MCL-437F)
TOSHIBA, модель 2125XSR
TOSHIBA, модель 2140 TS
TOSHIBA, модель 2805DD
6.3.10. SHARP
Многие модели
Многие модели, с кадровой разверткой без ИМС
SHARP, модель 14R-SC
SHARP, модели 14R2/R1 или 21/R2
SHARP, модели 20/21L-SC
SHARP, модели 20/21H-SC
SHARP, модель 21JN1 с шасси SP-51
SHARP, модель 21D-CK1/2/D-CK1 (А)
SHARP, модель CV-2131SC
SHARP, модель CV-2132CK1
SHARP, модель CV-2153SCN
SHARP, модели 25FN1, 29FN1
SHARP, модель DV-25081S
SHARP, модель DV5403S
SHARP, модель DV 5450
SHARP, модель DV5451SC
SHARP, модель 54AT-16SC
6.
3.11. PHILIPS
PHILIPS разных моделей
PHILIPS, модели 14/21GX37A
PHILIPS, модели 20/21GH-8550
PHILIPS, модели 25РТ4103/60
PHILIPS, модель 25РТ5302/58
PHILIPS 28PW8505/12
PHILIPS, модели 28PT4103/60
PHILIPS, модель 4120
PHILIPS, модель CTV8148
6.3.12. LG
LG, шасси MC-019A
LG, модель CF-21E20 (шасси MC-41 A)
LG, модель CF-21D70 (шасси MC-64A)
LG, модель CF-20D30 (шасси МС-64В)
LG, модель CF-21K49 (шасси МС-994А)
LG, модель CF21D79
LG, шасси МС-84А
LG (GoldStar), модель SF-14A90B
LG (GoldStar), модель SKT9745 (CKT-2190 и др.)
6.3.13. Grundig
Grundig, модель Р37-066/5
Grundig, модель М70-396 CTI-PC
Grundig, модель SE7250/8 DOLBYCUC1832
Grundig, модель М82-169/9 IDTVCUC1982
6.3.14. Panasonic
Panasonic, модель TC-21L10R2
Panasonic, модель (шасси МХ7)
Panasonic, модель TC-AV29EE, (шасси М15М)
Приложение
Список литературы
Название: Телевизоры.
Ремонт, адаптация, модернизация (2-е изд.)
Автор: Саулов А.Ю.
Издательство: Наука и техника
Год издания: 2005
Страниц: 336
ISBN: 5-94387-171-3
Формат: DjVu
Размер: 17 Mб
Язык: русский
Скачать книгу: Телевизоры. Ремонт, адаптация, модернизация 2-е изд.
Ремонт телевизоров: Регулировка модуля цветности МЦ-46-1

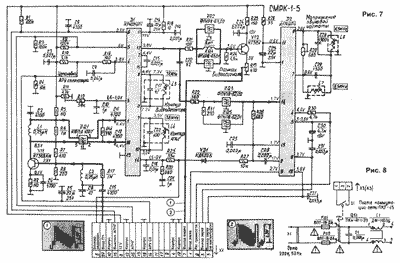

Расположение органов регулировки модуля цветности МЦ-46-1 показано на рис.1. При подготовке к регулировке движки переменных резисторов на МЦ-46-1 должны находиться в среднем положении. Движок регулятора ОТЛ в модуле строчной развертки надо установить в положение минимального напряжения. Движок регулятора ускоряющего напряжения установить в положение, при котором уровень гашения во всех трех каналах выходных видеоусилителей составляет 150…200 В. Рис.1. Расположение органов регулировки на плате модуля цветности МЦ-46-1:1- режекторные фильтры; 2 — настройка генератора 8,86 МГц; 3 – полосовой фильтр ПАЛ; 4-6 – соответственно размахи сигналов Е’R, Е’G, Е’В; 7 – размах сигнала Е’R-Y; 8 – нуль демодудятора Е’R-Y; 9- нуль демодулятора Е’B-Y; 10 – размах сигнала Е’B-Y; 11 – размах прямого сигнала; 12 – контур опознавания; 13 – фильтр ВЧ коррекции; 14 – согласование линии задержки.
Регулировка модуля по сигналу СЕКАМ. На вход телевизора подать сигнал вертикальных цветных полос СЕКАМ номенклатуры 100/0/75/0, настроиться на него. Подключить осциллограф к КТ X2N, переменным резистором в модуле радиоканала выставить размах сигнала от уровня белого до уровня синхроимпульсов равным 1,75 В. Настройка контура опознавания. Подключить открытый вход осциллографа к КТ X6N и вращением сердечника катушки L8 (контур опознавания) добиться максимального уровня постоянного напряжения 1…2 В. Настройка фильтра ВЧ коррекции. Подключить осциллограф к КТ X6N. Установить регуляторами, расположенными на блоке управления, максимальные уровни яркости, контрастности. Уровень насыщенности должен соответствовать 3/4 максимального значения. Вращением сердечника индуктивности Ll (фильтр ВЧ коррекции) добиться наименьшей разницы между максимальным и минимальным размахом пакетов. Разница должна быть не более 20 % (рис.2). Рис.2. Настройка фильтра ВЧ коррекции:а — контур не настроен; б — контур настроен.
Настройка нулевых частот демодуляторов. На вход телевизора подать сигнал «Белое поле». Щуп осциллографа подсоединить к контрольной точке X8N. Вращением сердечника катушки L3 (нуль демодулятора Е’B-Y) добиться минимальной разницы между уровнем сигнала Е’B-Y и постоянной составляющей (рис.3) Щуп осциллографа подсоединить к контрольной точке X7N. Вращением сердечника катушки L7 («Нуль» демодулятора Е’R-Y) добиться минимальной разницы между уровнем сигнала Е’R-Y и постоянной составляющей (рис.3). Рис.3. Настройка демодуляторов:а — контур не настроен; б — контур настроен Выравнивание размахов прямого и задержанного сигналов. На вход телевизора подать сигнал «Цветные полосы». Щуп осциллографа подсоединить к контрольной точке X8N (А2). Вращением движка переменного резистора R37 выравнять размахи прямого и задержанного сигналов (рис.4). Рис.4. Выравнивание размахов прямого и задержанного сигналов:
а — до регулировки; б — после регулировки.
Установка нормального размаха цветоразностных сигналов. Щуп осциллографа подсоединить к КТ X7N. Вращением движка переменного резистора R32 выставить размах сигнала Е’R-Y равным 1,05 В. Щуп осциллографа подсоединить к КТ X8N. Вращением движка переменного резистора R24 выставить размах сигнала Е’B-Y равным 1,33 В. Настройка размахов выходных сигналов цветности. Установить на блоке управления регулятор насыщенности в минимальное положение, регулятор яркости в среднее положение. Щуп осциллографа поочередно подсоединять к КТ X12N (рис.1), X11N и X10N и регуляторам контрастности (резисторам R43, R44 и R45), установить соответственно размах сигналов Е’B, Е’G и Е’R равным 1 В от уровня белого до уровня черного. Настройка режекторных контуров (L4, L6). Щуп осциллографа подключить к КТ X12N (рис.1). На экране осциллографа должны быть видны сигналы строк Е’R-Y и Е’B-Y. Вращением сердечника катушки L6 добиться подавления несущей на желтой полосе в строке В-Y, вращением сердечника катушки L4 добиться подавления несущей на зеленой и голубой полосе в строке R-Y (рис.
5). Рис.5. Настройка режекторного контура:а — контур не настроен; б — контур настроен (положения цветных полос: б — белый, ж — желтый, г — голубой, з-зеленый, п — пурпурный, к — красный, с — синий, ч — черный. Регулировка модуля по сигналу ПАЛ. Для настройки полосового фильтра ПАЛ (L1, рис.1) на вход телевизора надо подать сигнал вертикальных цветных полос ПАЛ номенклатуры 100/0/75/0. Подсоединить осциллограф к выводу 1 микросхемы D1 (А2.1). Вращением сердечника катушки L1 (А2.1) добиться максимального размаха входного сигнала цветности. Для настройки генератора опорной частоты (рис.1) щуп осциллографа следует подсоединить к контрольной точке X7N (А2). На субмодуле А2.1 установить перемычки между контрольными точками X1N и X2N и между X3N и X4N. Подстроечным конденсатором С14 добиться минимальных биений. Уменьшение биений можно также наблюдать на экране телевизора (рис.6). Снять перемычки. Рис.6. Биения на экране телевизора при настройке эталонного генератора:
а — частота не настроена; б — частота настроена.
Для согласования линии задержки щуп осциллографа подсоединить к КТ Х10 (А2). На вход телевизора подать сигнал СЕКАМ. Вращением движка резистора R25 (А2, рис.1) добиться минимального размаха сигнала цветности (рис.7). Подать на вход телевизора сигнал цветных полос ПАЛ. Щуп осциллографа подсоединить к КТ Xl2N (А2). Вращением сердечника катушки L2 добиться минимального различия размаха сигналов в двух соседних строках (рис.7). Рис.7. К согласованию линии задержки:а — правильно; б — неправильно.
Ремонт телевизора «LG CF-21S41KE», шасси МС 019А. — Радиомастер инфо
Рассказано об устранении 4-х неисправностей: не включается, пропадают кадры, не настраиваются каналы, нет звука.
Коротко об устройстве телевизора.

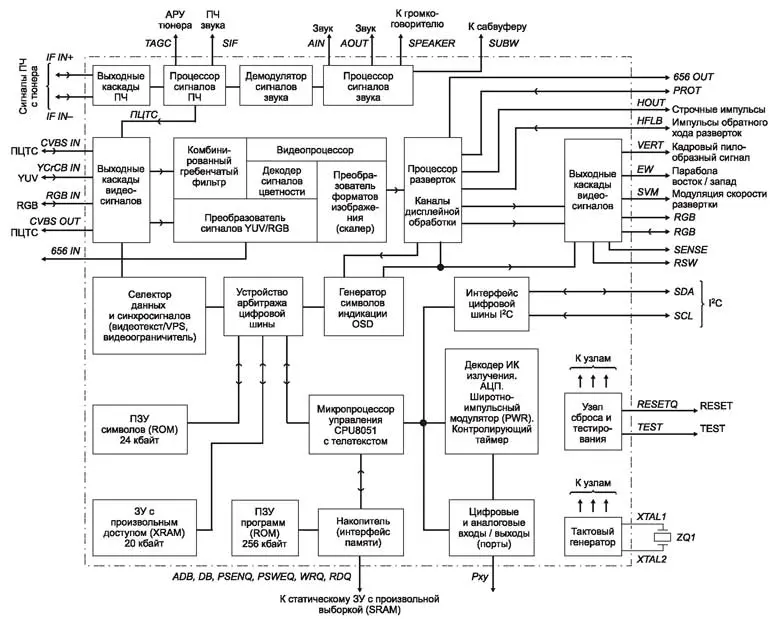

Основным узлом телевизора является большая микросхема TDA9381 которая выполняет функцию контроллера и видеопроцессора. Роль остальных узлов и блоков понятна из вышеприведенного фото.
Шасси телевизора МС 019А указано на плате справа от ТДКС.
Схема доступна в интернете.
1-я неисправность – телевизор не включается. Были измерены питающие напряжения. На выходе блока питания все напряжения соответствуют указанным на схеме. На выходе микросхемы IC844 тип KA78R08 при включении в рабочий режим нет напряжения 8 В. На входе есть +10 В. Команда с контроллера (on/off его вывод 1) есть. До микросхемы KA78R08 (на ее 4 вывод S) эта команда не доходит. Неисправным оказался транзистор Q802 и сама микросхема KA78R08.
Тип транзистора Q802 С102М. Этот транзистор с резисторами. Заменить на другой транзистор без резисторов нельзя, не будет срабатывать Q801. Можно к обычному транзистору n-p-n добавить два резистора по 10 кОм последовательно в базу и база-эмиттер, как на рисунке ниже.
У меня нашелся транзистор с резисторами, правда другого типа N4212, но по параметрам подошел.
Микросхема KA78R08 выполняет роль стабилизатора напряжения на 8В и коммутатора питания по команде с контроллера.
Мне ее не удалось приобрести, и я решил заменить на транзистор КТ829 со стабилитроном 9,1В. На схеме ниже показано, как это сделано:
Выводы сделанной схемки на КТ829 сформованы точно под установку на место микросхемы KA78R08:
Все прекрасно заработало.
2-я неисправность. При касании платы экран становится темным. Понятно, что где-то непропай, но где. Внимательно посмотрев на экран заметил слабо светящуюся горизонтальную полосу. На фото ниже показано отражение кинескопа с полосой в зеркале.
Задача упростилась. Проверил питание кадровой микросхемы IC301 тип LA7840. Оно в норме. Пила от видеопроцессора на 5 вывод приходит. При касании выхода (вывод 2) LA7840 проскочила искра. Плохой контакт закрыт каплей припоя и визуально не был виден.
Коснулся паяльником и дефект открылся. Вывод микросхемы почерневший. Зачистил, пропаял все выводы. Дефект пропал.
3-я и 4-я неисправности оказались связанными.
Но установил я это не сразу. После устранения первых двух неисправностей подключил антенну и включил телевизор в режим автоматической настройки на каналы. Ничего не было найдено. Еще раз проверил режим тюнера и основной микросхемы. Все в норме.
В типовых неисправностях этого шасси указано, что для устранения такого дефекта можно в сервисе параметр 2IN1 изменить с 0 на 1.
Вошел в сервис (одновременно нажал ОК на пульте и телевизоре, удерживал несколько секунд, пока не появится сервисное меню). Нашел параметр 2IN1, изменил на 1, сохранил.
Вышел из сервиса. Включил телевизор. Проверил настройку на каналы, ее как не было, так и нет. Снова зашел в сервис и увидел, что изменение параметра, которое я сделал, не сохранилось. Проделал еще несколько раз, не сохраняется. Под подозрением оказалась память 24С16 и сама TDA9381. Эта большая микросхема, основа телевизора и стоит почти $20. Вряд ли ремонт этого, далеко не нового телевизора будет целесообразен.
Решил проверить режим AV, чтобы в крайнем случае использовать телевизор для спутникового тюнера, DVB-T2 или DVD. И тут я увидел, что в AV режиме изображение есть, а звука нет.
Проверил режим выходного каскада звука на микросхеме IC602 тип TDA7266А. Все в норме.
Проверил режим аудио процессора на микросхеме IC631 тип TDA9859. Насторожило отличие напряжений на ее выводах 16 и 17. Это шина I2C, SCL и SDA. Решил посмотреть осциллографом. Амплитуда импульсов оказалась в половину ниже, чем на выводах этой же шины I2C у контролера, памяти и тюнера. Но и на контроллере, тюнере и памяти импульсы были многоуровневые, неустойчивые.
Картина прояснилась. Неисправная IC631 тип TDA9859 сделала невозможной работу шины I2C. А поскольку по этой шине управляются остальные узлы телевизора (тюнер, память), то не было настройки на каналы, запоминания в сервисе. Принцип организации шины I2C показан на рисунке ниже:
Я изолировал выводы 16 и 17 микросхемы IC631 тип TDA9859.
Появилась настройка на каналы и запоминание, но звука естественно нет. Поменял аудио процессор TDA9859 и заработало все в полном объеме звук, настройки, память.
Если бы я сразу, после устранения 1-й и 2-й неисправности, проверил работу в AV режиме и увидел, что нет звука, то времени затратил бы меньше, так как обратил бы внимание на аудио процессор TDA9859.
Материал статьи продублирован на видео:
ТЕЛЕВИЗОРЫ LG (GOLDSTAR) 2 — Мои статьи — Каталог статей
1683.) GOLDSTAR CF-21E20B шасси МС-41. Неисправность титры, которые обычно пробегают внизу кадра, двоятся так, что прочитать их невозможно, сама картинка с нормальным качеством. Подключаю генератор испытательных сигналов, включаю сетку по видеовходу все нормально, а по ВЧ через антенное гнездо отчетливо видно сильный повтор вертикальных линий ясно, что неисправность кроется в радиоканале.
В конце концов неисправность была локализована в фильтре ПАВ К2559, заменил на К2550.
1703.) Goldstar CF-20F60. Телевизор сразу включается в рабочий режим, минуя дежурный режим. Напряжение с БП завышено. Неисправен оптрон IC801.
1726.) Goldstar CF-21C22X шасси MC46A Блок питания собран на STRS6707. В рабочем режиме ТВ работает без замечаний, но при переводе ТВ в режим St-by из динамиков слышны щелчки, частота и громкость щелчков может меняться, потом через какое-то время в такт со звуком начинает скворчать ТДКС, то есть пытается запуститься. Светодиод светится нормально.. Померил напряжение в БП по строке в St-by выдавал все 80вольт, а должен выдавать около 40вольт, вот по этому и появлялись посторонние звуки в St-by. Неисправен конденсатор в БП, 10мкф на 100вольт во вторичной цепи, на управления оптопары.
1729.) LG KF-21P10 При включении белый экран по всему экрану обратный ход луча, неисправна TDA6108 и стабилитрон на 5 ноге (IK) 7V5.
1746.) LG CF-21F30K шасси MC 019A Блок питания не запускается: замена строчного транзистора TT2140 на 2SD2499 и TDKS 6174Z-6040C (встречается брак TDKS-ов изготовления 09-10.2003 г.).
1804.) Goldstar CF-14/20/21A80Y. Неисправность: неправильно работают кнопки на панели телевизора. Громкость регулируется скачками. После замене микросхемы памяти на чистую,- заработал нормально. Программатор читает память нормально, но выдает ошибку при попытке записи. При установке новой микросхемы памяти, с прошивкой из неисправной микросхемы, опять перестают работать кнопки панели. Но старая прошивка и не требуется.
1805.) Goldstar CF-14/20/21A80Y. Неисправность: в СЕКАМ — преобладание красного цвета, в ПАЛ норма. Выломать конденсатор, встроенный в контур L502, навесить 100 пф. В моем случае не потребовалось даже подстройки контура
1820.) GOLDSTAR CF-20E20B (шасси MC-41B). Неисправность: через 30 минут после включения телевизора пропадает звук.
Со снятой задней крышкой телевизор может нормально работать неограниченно долго. Процессор GS8434-16A опознает есть ли сигнал телецентра по синхроимпульсам поступающим на вывод 17 (ID) с вывода 21 микросхемы TA8690AN. При отсутствии этого сигнала звук отключается, на выходе регулировки звука процессора устанавливается уровень соответствующий минимальной громкости. Был неисправен транзистор Q06 (типа КТ315, именно этот транзистор поставили во время предыдущего ремонта) в цепи прохождения данных синхроимпульсов. Кто ремонтировал в больших количествах советские телевизоры знает эту особенность КТ315.
1828.) LG-CF 20F39 Неисправность: вертикальная линия. Обрыв емкости 0,364мкф на 400в в строчке. Производитель конденсатора — WOO YANG
1833.) LG-CF14/20/21G20/D70/E60 на шасси MC-64A. Неисправность: отключается блок питания. На первый взгляд все детали целы, замена микросхемы ic802 и транзистора стабилиатора питания Q810 C3198Y со стабилитроном в базе ничего не дала.
При тщательном анализе обнаружился конденсатор с заниженной емкостью С824 4.7×50в. После замены конденсатора блок запускается. Кстати в более ранних выпусках этих моделей стоял конденсатор 220,0×5в, проблем не было.
1848.)LG CT-20T30KE Неисправность: Через некоторое время начинает теряет 1 канал или все сразу. Может дергаться размер по вертикали. Может отключиться в дежурку. Может перестать управляться. Пропадает звук. Кратковременно пропадает строчная развертка и т.д. Замена памяти (можно ставить чистую) и кварца,- не дала результата. Замена процессора TDA9381PS\N2\3/0701. При установке процессоров с другими прошивками, телевизор не выходит из дежурного режима, при этом меняет прошивку в микросхеме памяти, как ему заблагорассудится.
1849.) LG CT-20T30KE Неисправность: Нет цвета ПАЛ. Замена кварца 12.000 Мгц. Кварцы, даже новые, могут не соответствовать допуску.
1859.) Goldstar CF-14/20/21/E20B (MC-41B).
Неисправность: в СЕКАМ окрашивается в красный цвет, иногда работает нормально. Конденсатор на выв. 26 транскодера AN5633 проверить заменой.
1899.) LG CT-20T30KE. Замена процессора TDA9381PS/N2/3/0701(OICTMPH007B) на TDA9381PS/N2/3I0792(OICTMPH010A). Все в норме. Только растр немного сдвинут по вертикали вниз. Пришлось искать вход в сервис. 2 кнопки ОК на пульте и телевизоре нажатые в течении 10 сек. приводили не к входу в сервис, а к включению режима самотестирования, после которого телевизор гас, но не в деж
1959.) LG, шасси MC-41B. МВ работает нормально, на ДМВ уходит настройка. Настройка контура АПЧГ ничего не дала. При измерениях замечено, что TU на тюнере на диапазоне ДМВ при настройке не плавно изменяется, а «прыгает». Дефект — в тюнере.
1975.) GoldStar (LG) 21D16CF, 20A80Y мала насыщенность ПАЛ, Секам норма, замена микроконтроллера GS8334–09C
1977.) Goldstar GF20D60B не запускается БП (STRS 6707), светодиод загорается на секунду и гаснет, шасси МС– 1В пробой стабилитрона ZD811
1997.
) LG CT-21Q42KEX шасси MC-019A Блок питания не запускается, предохранитель F801 сгорает, при осмотре обнаружил сгоревший диодный мост DB801 D2SB и конденсатор C801 1000p 1kV после замены вышедших из строя деталей телевизор заработал.
2011.) GoldStar CF-21A80Y и другие аналогичные модели. ВНИМАНИЕ. При работе с блоком питания на микросхеме STR-S6707 непременно разряжать накопительную ёмкость 220х400в.
Неисправность: при включении сети начинает часто моргать индикатор дежурного режима. Неисправна ёмкость С826 220,0х35в в цепи Q805 KTD2092.
Неисправность: мала яркость. При добавлении яркости ускоряющим с ТДКС прекращает работать кадровая: узкая полоса. Неисправным оказался стабилизатор 9в: питание на 1 ногу кадровой микросхемы.
Неисправность: телевизор мог включиться или не включиться. Но если включился, при переводе ТВ в дежурный режим, гас индикатор дежурного режима, а напряжения на выходах вторичных выпрямителей повышалось в 2-2.
5 раза. Подобную неисправность надо искать в устройстве стабилизации. В данном случае неисправным оказался резистор R814 (12ком) в цепи светодиода оптопары IC801.
2019.) GoldStar 9322B (шасси PC-05X2) при включении заливает молоком, регулировки яркости и контрастности не влияют, подвесил 8 ногу видеопроцессора TDA3562A (аналог КР1024ХА4) через 1 Мом на +, стало слегка проглядывать изображение. Замена микросхемы ни чего не дала. Прозвонил транзисторы на плате кинескопа — все ок!. Решил заменить транзистор Q907 2SA1015, тестером звонится нормально. После замены телевизор заработал.
2021.) LG CF-20F39. Неисправность: нет изображения. На экране вертикальная полоса. Неисправен конденсатор в цепи строчных катушек (кажется С412) номиналом 0,36 мкФх400 В — обрыв. На внешний вид никогда и не подумаешь.
2046.) LG CF21D30 шасси MC-64B после замены ТДКС, отгоревшего R424 10ком, пробитого D401. Неисправность: телевизор запускается и через несколько секунд переходит в дежурный режим.
Каждое последующее включение с пульта сокращает время работы. В итоге оказался битый транзистор Q302, который подает импульс ABNORMAL на 20 ногу процессора.
2093.) LG-СF21F60K, процессор ТДА 9381 PS / №2 / 3 / 0533 Неисправность: белые наклонные полосы на темном экране, при отключении антенны появляется слабый снег. Со слов хозяйки – изображение пропало при подключении видеокамеры по низко частотному входу Н.Ч.Подключение 42 ножки процессора (вход внешнего видео) через сопротивление 1 Ком на землю – восстановило работу TV по В.Ч. и по Н.Ч.
2104.) GoldStar CF-14A80Y, CF-20A80Y, CF-21A80Y Шасси MC-41A. Центральный процессор IC01 GS8334-09A (GS8334-09C) Неисправность: В TV режиме нет звука, есть в режиме AV. Во время настройки на каналы не останавливается (проскакивает станции). В утечке Q06 2SC3198.
2112.) GOLDSTAR CF20E20B Неисправность: отсутствуют изображение и звук. При осмотре обнаружил, что отсутствует питание видеопроцессора TA8690.
Причина — вышел из строя стабилизатор IC402 (KIA7809). После замены микросхемы телевизор заработал.
2144.) GOLDSTAR CF20A80 Неисправность: включается на любой случайной программе, при нажатии на кнопку переключения программ вылезает меню и т.д. Заменить память 24СО2.
2145.) LG CT-15Q91KE Неисправность: нет растра. Со слов клиента: Щёлкнул и погас. Звук есть, регулируется. Каналы переключаются. При добавлении ускоряющего напряжения появился серый растр с линиями ОХ. Видеосигнал и OSD отсутствуют. При переключении каналов — небольшое притухание растра. Линии ОХ неподвижны — не реагируют на наличие-отсутствие сигнала на входе антенны. Собран на ИМС TDA9381PS/N2/3I0792. Все напряжения питания в норме. FB, SSC и др. вх. импульсы в норме. Обвязка проверена от и до, в том числе и на плате кинескопа. Сигнал с выходов RGB до катодов доходит нормально. На выходах RGB ИМС (pin 51, 52, 53) абсолютный ноль. На выводе 50 ИМС (BLKIN — black current input) +7в.
Схемы не нашёл, нормальное напряжение неизвестно. Попробовал заземлить. Результат: появилось изображение, но с линиями ОХ. На красном — флаги, но яркость нормальная. Напряжение на катодах одинаковое — около 150в. Поочерёдно замыкаю выходы RGB на массу. После замыкания R появляется изображение без красного цвета. Подбором сопротивления резистора между между выходом IK (ИМС TDA6107Q) и массой добился появления изображения без линий ОХ. Номинал — 10 ком. Изображение яркое, если не считать флагов на красном. Вывод: Потеря эмиссии красного катода кинескопа вследствие высоковольтного разряда внутри трубы. Как следствие — запирание катодов ИМС процессора микротекста. Так что, не забывайте проверять токи эмиссии катодов.
2152.) LG CF-21F30 Неисправность: нет запуска. Блок питания собран на STRS5707. Высох С824 4,7х50в
2153.) LG-21D33 (шасси МС-84А) Неисправность: через 1-1,5 часа работы телевизор периодически отключается в дежурный режим в течении нескольких минут.
Затем переходит в дежурный режим и ни на что не реагирует. Чтобы снова включить, надо отключить от сети на ~ 0.5ч. Неисправной оказалась схема сброса IC03 KA7542.
2185.) GOLDSTAR CK21A90 Неисправность: не включается (незадолго перед поломкой включался через раз). В блоке питания оборван (звонится 1.5 мОм) R802 680 ком.
2191.) LG CT-25Q20RQ Неисправность: не включается, индикатор дежурного режима не горит. В обрыве R830 (типа резистор-предохранитель вместо него поставлен резистор на 0.47 ома), стоит во вторичке, через него идет питание +12 вольт.
2196.) Gold Star CF-29C44 шасси МС-51А. Неисправность: При включении через 2 секунды возвращается в дежурный режим, высокое появляется. Аппарат пришел после безуспешного ремонта. Поменяли в нем процессор, память, весь перепахали. А все потому, что не читали «Секреты ремонта». . Ремонт занял 15 минут. Из них 10 минут искал на плате PIP — КРЕНку 78L08 позиционный номер IC7P (очень неприметная).
При замерах в момент включения на ее выходе появлялось 4в вместо 8в. После ее замены все заработало.

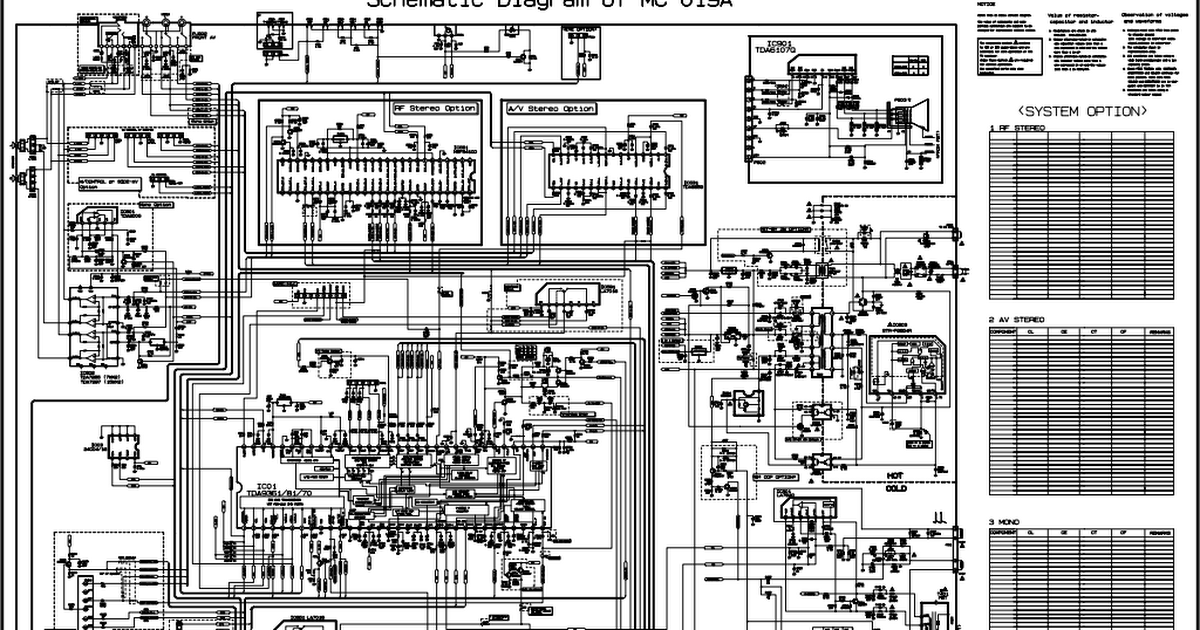

2203.) LG CF-21J50K, CT-21Q41KE шасси MC 019A Неисправность: блок питания не запускается (цыкает). Замена строчного транзистора TT2140 на 2SD2499 и TDKS 6174Z-6040C аналог HR8656 (если по всем выводам строчного транзистора короткое замыкание, вероятно придётся менять TDKS, встречается брак TDKS-ов изготовления 09-11.2003 г.) в моей практике три телевизора LG русской сборки разных марок, но с таким же шасси и у всех «сдохли» умножители, а обмотки целые. А телевизоры ещё гарантийные.
2204.) LG CT-29K30VE шасси MC 022A Неисправность: нет изображения и растра (экран чёрный), звук есть, при увеличении ускоряющего напряжения экран зеленоватый с линиями обратного хода, при переключении каналов изображение появляется на секунду, но без синего оттенка и опять пропадает. Замена видеоусилителя TDA6107JF ничего не изменила, только после детальной проверки обвязки оказался с утечкой диод D903 на плате кинескопа по синему цвету, после его замены на наш из МЦ-2 (родного не оказалось) изображение появилось.
2213.) LG RT-21FA32X Неисправность: телевизор не включается из дежурного режима. Оказался неисправным С820 200,0х160.
2259.) GoldStar CF-20E20 (блок питания собран на STR-S5707). Неисправность: для включения телевизора с холодного старта необходимо было 10-15 раз нажимать сетевую кнопку. Для устранения неисправности необходимо заменить две ёмкости: С820 и С825 обе 220,0х35в.
2297.) Goldstar CKT-9902. Неисправность: При включении сверху экрана видно черную стрелку шириной 5-10 см, направление стрелки слева направо. Красивая четко прорисованная стрела с головкой на конце в виде полумесяца. Через 5 минут после включения стрелка исчезает. Причина — конденсатор вольтдобавки в кадровой развертке 100мкф , установлен вблизи кадровой микросхемы.
2307.) LG CF-21D30 Неисправность: в разные промежутки времени уходит в дежурный режим. Заменить С408 и желательно поменять С311 и С824.
2320.) GoldStar CF20A80Y Неисправность: на передней панели нажимаю кнопку переключения программ, высвечивается все, что угодно, только каналы не переключаются. Необходимо перепрошить микросхему памяти 24С02 на программаторе.
2322.) LG CF-21D31KE. Шасси MC-019. Звук сопровождается неприятными призвуками, такое впечатление, что дефектны либо громкоговорители, либо УНЧ. Но проверка показала, что они в норме. Причиной неисправности оказалась микросхема аудиопроцессора TDA9859.
2335.) LG RT-21FB30M. Неисправность: нет изображения, чёрный экран, OSD есть. Не проходит сигнал ПЧ, нет видеосигнала на выв.40 IC01(CVBSINT) – пробит транзистор Q551 (2SA1980)
2340.) Goldstar CF-21A80Y. Неисправность: не работает АПЧГ, нет идентификации сигнала. Неисправен процессор GS8334-09C. Заменён на GS8434-03B. Для совместимости с родным пультом заменить кварц 4,0 МГц на 3,6 МГц.
2384.) Gold Star (шасси MC64A) Неисправность: после включения +В прыгает до 160В и срабатывает внутренняя защита в STR-S5707. Причина – С824.
2403.) GoldStar CF21A80Y Неисправность: размытое изображение (нет фокусировки). Проверил напряжение с ТДКС-норма, думал трубка неисправна, на всякий случай разобрал колодку кинескопа, разрядник на фокусировке окислен (весь сине-зеленый) медь осталась, почистил окисел щеткой, ТВ заработал картинка отличная.
2406.) LG CF-20J50K (Шасси MC-019B) — Неисправность: изображение сдвинуто вправо на 10см, цвет и синхронизация есть. Обрыв С505(222J) фильтра 2ой цепи АПЧиФ.
2426.) LG CF21F60K шасси 019А Неисправность: темный экран, при добавлении ускоряющего слабая картинка с обратным ходом луча, звук есть, графика есть. Неисправен R456 обрыв цепь ABL, после замены телевизор работает.
2427.) LG CF21F60K шасси 019А TDA9381PS\N2\3 меняется на TDA9361PS\N2\4I0793 (от LG CT-21Q42KEX).
2431.) LG RT-29FA55RB MC049A Неисправность: телевизор не выходит из дежурного режима срабатывает защита, требуется заменить TDA6109J. Попробовал заменить на TDA6108J: телевизор включился но после 15мин уходит в дежурный режим, необходимо заменить именно на TDA6109J.
2450.) GOLD STAR CF-29C36X. Шасси MC-51B. Неисправность: телевизор не включается из дежурного режима, при включении светодиод индикации ДР загорается зеленым, через секунду красный и так повторяется. Если удалить Q803 (C3228) ТВ включается, строчная запускается, но экран темный. Неисправна IC351 TDA8350Q. После замены — «складка» на изображении по вертикали из-за увеличения сопротивления разрывного резистора FR359 (10 Ом- 0,5 Вт) по питанию +45 В. Заменен, а также FR351 (2,2 Ом) по питанию +20 В.
2459.) LG CF-21D30 шасси MC-64B. (Блок питания собран на STR-S5707) Неисправность: при включении красный светодиод на передней панели начинает постоянно мигать с частотой примерно 2 Гц, в такт миганиям слышны щелчки реле.
Телевизор не реагирует ни на пульт ДУ, ни на кнопки управления на лицевой панели. Оставил включенным в таком состоянии. Примерно через 10 минут появилась струйка дыма. Неисправность нашлась сама. Дымил маленький конденсатор C813 470пФх1000 В во вторичной цепи источника питания (шунтирует выпрямительный диод +В). После замены на близкий по параметрам конденсатор работа аппарата восстановилась.
2474.) LG-CF20F39 (шасси-MC994A) Неисправность: нет запуска БП, пробит строчный транзистор 2SD2449. В обвязке заметил «знакомые» конденсаторы от фирмы WOOYANG. Один из них 0,334х400 в обрыве. Хотя с такой неисправностью у телевизоров вертикальная нитка, но транзистор не выбивает, поэтому заменил и конденсатор на 1600 вольт (он тоже от WOO YANG).
2482.) GOLDSTAR CF-20D70B Неисправность: отсутствует цвет в системе SECAM. В результате поиска был найдет неисправный Q512 2SC3198Y. Подсаживал напряжение на 13 выводе процессора до 2 вольт.
2503.) Goldstar CKT-9742. Процессор SAA1293-02. Неисправность: все признаки сбоя памяти MDA2062, (неправильная работа кнопок на передней панели и т.п.). Вход в сервис пультом РС-4, перебор опционных байт кнопкой SERV, сохранение изменений происходит автоматически. Опционные байты выставил аналогично SAA1293-03 (как в 4УСЦТ).
2516.) GoldStar CKT9745 (PC-91A) Неисправность: не включается, реле щелкает. Неисправен R805 -820к в БП.
2530.) GOLDSTAR шасси МС-41А. Микропроцессор LG8634-02A заменим на GS8334-03B.Отличие только в обвязке RGB для подачи сигналов на видеопроцессор.
2531.) GoldStar шасси MC-51А. Неисправность: через секунду после включения выключается в STBY. Знаменитая кренка 1C7P (7808) здесь не причем, как и сама плата PIP. После нескольких безуспешных часов оживить тв была обнаружена IC806 (KIA7809) находится рядом с БП, которая выдавала 4 вольта на выходе. После замены на КРЕН8А все заработало.
2536.) Goldstar CKT-4822. Неисправность: нет изображения. Звук есть. Экран светится только если добавить ускоряющего. На видеопроцессор TDA3561А, вроде как все приходит (до меня его меняли, но результата не добились). Проблема оказалась в его питании. Прибор показывал положенные 12В на первом копыте. Нужно заменить электролитический конденсатор 330,0х25В, который стоит перед КРЕНкой по 12В после диода (питание идет со строчного транса). Надо отметить, что после вышеуказанной замены телевизор заработал, но плохо. Пришлось заменить еще несколько электролитов по питанию разных каскадов.
2553.) LG CF 20S10E. Неисправность: телевизор не включается в рабочий режим. Состав: ICO LG 20S10E IC 501, TDA 8842 S1. Проблема в резисторной сборке AR02 4,7к 9н в обрыве: 0 ом . Замена сборки AR02 4,7k работу ТВ восстановила. Тоже 1204 1184 . К выше сказанному можно добавить: отказ ТВ включения в рабочий режим происходит при выходе из строя AR02 так и при AR01.
Но при выходе из строя АR01 память всегда цела! А при выходе AR02 возможен сбой памяти, даже вход из строя транзистора строчной развертки.
2596.) GoldStar CF-20D60B, Неисправность: горит сетевой предохранитель, вышла из строя STRS6707 в блоке питания. Обязательно проверить и при необходимости заменить С825, С826. В противном случае возможен повторный выход из строя STRS6707.
2606.) LG-21Q42KEX шасси MC-019. Неисправность: нет строчной и кадровой синхронизации, звук есть. Заменен процессор TDA9361PS/N2/4I0793 (OICTMH006C).
2607.) GOLD STAR CF-14A80B шасси MC-41B. Неисправность: уменьшение количества принимаемых телевизором каналов. Постоянно включен диапазон VH (+12В) на тюнере из-за утечки стабилитрона Z003 (7V5) в цепи управления ключом Q11 DTA114.
2652.) LG CF20E20 Неисправность: Не предсказуемо отключается в ждущий режим (через ~ 3…30мин.).
Причина: потеря ёмкости C408 1,0mkF 160V в фильтре предвыходного каскада строчной развёртки. На неисправном кондёре мультик показывал 42В , после его замены 33В. Как ни странно, температура выходного транзистора была в норме.
2698.) LG CF-21D30. Неисправность: телевизор не реагирует на кнопки переключения каналов, путает команды с ПДУ, периодически уходит в дежурный режим. Неисправна м/с ППЗУ 24С04. Заменить на новую, можно не прошитую.
2734.) LG PT-53A82T Неисправность: «разбежалось» сведение, конкретно — не сводится красный луч на кресте в опции меню. Неисправна STK392-120 даташит, их там две — на синий и красный проектор. После замены все нормально. Внимание — настоящая STK стоит порядка 35$.
2736.) GOLDSTAR CKT-2190, SHIVAKI STV-206M4, собранные на шасси PC-04A Неисправность: при включении на изображении отсутствует звук и цвет, в автоматической настройке пропускает программы, с прогревом дефект может пропасть.
После диагностики выяснилось: подсох электролит C409 0,22mk по 5-ой ноге TDA1940 по схеме.
2741.) Goldstar СКТ- 2190. Неисправность: повышена яркость, затемнение в левой части экрана с изменением яркости. Заменить С431 2.2х250v (питание видеоусилителей).
2762.) LG CF-20F39 шасси MC994A. Неисправность: поступил в ремонт со сроревшим ТДКС, так-же сгорел резистор в цепи ABL. ТДКС раз уже кто-то менял. После замены ТДКС и R 33k телевизор запустился. При замере напряжения пит. строчки обнаружено его плавное возрастание до 150-160в защита не срабатывала. Поиск неисправности по цепи стабилизации в БП выявил дохлый оптрон IC801. Заменён на PC120, все пошло как надо. Строчный тр-р в этом шасси без радиатора, я считаю это недоработкой LG — устранить! Про конденсаторы WOOYANG не буду повторяться.
2776.) Goldstar CFZ-9822. Неисправность: вышел из строя ТДКС 154-177E. Данный ТДКС имеет вывод Booster.
Такой ТДКС – дефицит. Есть возможность поменять его на распространенный 154-177J. Переделок минимум: Домотать на сердечник ТДКС 5 витков изолированного монтажного провода, один конец припаять к 3 выводу ТДКС (92 в от БП), второй конец к + С705 100 х 63 в (бустер). Направление намотки определите экспериментально, если перепутаете, ничего катастрофичного не произойдет, просто все вторичные напряжения ТДКС будут занижены. Отрезать дорожки от выводов 5 и 6 ТДКС и поменять их местами, (это напряжения 12 и 24 в.) Можно не резать дорожки, а поднять резисторы, подключенные к ним и запаять накрест. Отрезать дорожку от 4 вывода ТДКС и соединить его с землей. Отрезать дорожку от 7 вывода ТДКС (никуда его не подключать, так как этот вывод в 154-177J – 40 вольт) Все остальные выводы совпадают. Количество витков намотанной дополнительной обмотки меняет все вторичные напряжения ТДКС прямо пропорционально. (больше витков – больше напряжения.) Если в вашем случае напряжения будут завышены (или занижены), подгоните количество витков, под свой вариант.
Я подбирал количество витков и контролировал выходные напряжения по питанию видеоусилителей (180 в), а уже потом проверял остальные.
2811.) LG CF-20D70 шасси MC-64A Неисправность: нет запуска строчной развертки. Неисправным оказался D408 1N4148, хотя при проверке утечки не показывает, даже цифровым прибором.
2831.) GoldStar SF- 21E20B. Неисправность: через 30 — 40 минут после включения уходит в дежурный режим, что сопровождается миганием светодиода на передней панели. Последующее включение в рабочий режим было возможно только после «остывания», причём на время не более 30 — 40 минут. Причина в плохой пайке выводов импульсного трансформатора блока питания. После пайки всех выводов нормальная работа телевизора восстановилась. Дефект был обнаружен только после тщательного осмотра печатной платы через лупу.
2833.) Goldstar CF-20D70B. Шасси MC-41B. Неисправность: после нескольких минут работы появлялась группа выбитых строк в верхней части растра, причем при работе от видеовхода такого дефекта не наблюдалось.
Причина оказалась в микросхеме коммутатора IC201 (LA7222) — она «просаживала» видеосигнал.
2834.) Goldstar CKT-9902. Шасси PC-04A. Неисправность: при переходе из дежурного режима в рабочий индикаторный светодиод гаснет, но аппарат не включается. Причина оказалась в обрыве диода D401. Стоит в цепи питания предвыходного каскада строчной развёртки. Заменен на диод Д226Д.
2851.) GoldStar CF-21A80Y, он же CF-20E20B шасси MC-41A. Процессор GC8334-09B память 24C02. Неисправность: при включении сетевой кнопкой самопроизвольно переходил в рабочий режим на 89 или 91 канал. Кнопки на лицевой панели ТВ включали всё что угодно, кроме того, что они должны отображать. После замены на чистую память и настройки на каналы всё восстановилось.
2894.) LG шасси MC-64A. Неисправность: после включения через некоторое время появляется хлопающий звук и в такт с этим звуком начинает появляться растр, который постепенно расширяется по горизонтали до полного размера.

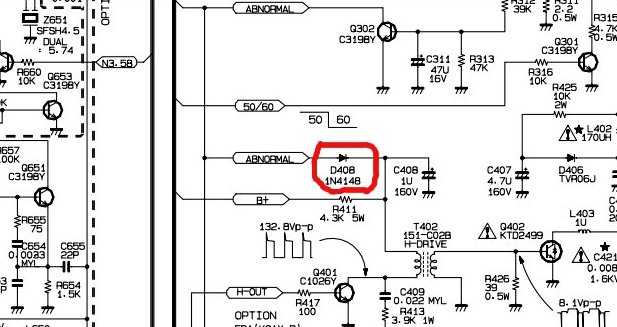

Течёт диод D408 ( 1N4148 ). Стоит рядом с известным конденсатором С408 по цепи ABNORMAL.
2921.) GOLDSTAR-CF20A80 (шасси MC-41). Неисправность: тихий звук с искажением. Применено конвертирование звука из мультистандартного в ПЧ=6 МГЦ. Вышел из строя SFE-фильтр 6,0 МГЦ к 49 ножке TA8690AN.
2923.) LG CF-20F30 Неисправность: не запускается. Отключаем строчную развёртку подключаем контрольную лампочку. БП запустился контрольная лампочка загорелась появились все напряжения. Однако неисправность выявить в развёртке не удалось. Пришлось вернуться к блоку питания. Оказалось потерял ёмкость С824 4.7х50V до 2.8мкф
2925.) GoldStar трансформатор 154 117в меняется на 154 357 F
2929.) LG Model CF-20F80 Шасси МС-84А Неисправность: поступил в ремонт с неисправностью нет изображения звук нормальный, хотя служебная информация отображается нормально. При большом увеличении на строчнике SCREEN на экране появлялось очень слабое инверсное изображение вместе с линиями обратного хода.
Причиной данной неисправности оказался стабилитрон ZD741 8,2V по линии ABL. После его замены картинка появилась, телевизор заработал нормально.
2948.) LG RT-21FA72X шасси MC-019. Аппарат после грозы. Неисправность: при включении на секунду появляется изображение и сразу отключается в дежурный режим. Виноват процессор TDA9381PS/N2/4/0703 (OICTMPH006B). Успешно заменён на TDA9381PS/N2/4I0793 (OICTMPH006C).
2949.) LG CF-20K50E шасси MC-019. Неисправность: не включается из дежурного режима. На 4 ноге IC803 (STRF6654) 13 вольт вместо 18,9 вольта. Неисправен С801 (100,0х35В).
2950.) Goldstar CF-21E60X шасси MC-64A. Неисправность: отключается в дежурный режим через разные промежутки времени. Причина: пробой D401 (1N4148) и утечка транзистора Q302 (2SC3198). После замены телевизор перестал отключаться.
2951.) LG RT-21FB30M шасси МС-019А. Неисправность: телевизор после грозы.
При включении появляется растр, но нет изображения и звука. Меню включается, все кнопки управления работают. Настройка включается, но ничего не находит. Виноват оказался процессор IC01 TDA9381PS/N2/3I0792 (OICTMPH010A). После замены всё заработало.
2952.) Goldstar CF-21C22X шасси МС-46А. Телевизор не включается. При попытке включения, индикатор пригасает, но на выходе блока питания напряжения нет. В блоке питания найден пробитый транзистор Q812 (KTC1026). После замены изменений нет. Далее найден транзистор Q2 (KRC102M) в утечке (заменён на DTC114ES) и IC807 (KIA7812P) в обрыве. После этого телевизор начал включаться, но при отключении исчезал растр и звук, и продолжали работать развёртки. Найден транзистор Q105 (KRC102M) в утечке (заменён на DTC114ES). Аппарат нормально заработал.
2954.) GoldStar CF-20A80Y шасси MC-41A Неисправность: при холодном старте телевизор плохо включается (раза с 10-го) слышен гул импульсного трансформатора, а также неприятный гул в динамике, напряжения выходные занижены.
Оказались высохшие конденсаторы в блоке питания С815, С820 10,0х100V, C826 220,0х35V
2956.) Goldstar CF-20A80Y шасси МС-41А Неисправность: при выключении ТВ из розетки или кнопкой питания происходили сбросы настроек к заводским (яркость, контраст, включение и выключение ТВ) неисправна оказалось IC02 24c02P
2961.) LG RE-29FA33X Неисправность: периодически пропадает изображение и через 5 сек. уходит в защиту. Установлено пропадание кадровой. Причина в холодных пайках ножек ТДКС — всех, кроме установленных на заклёпки. Ноги ТДКС закрыты пластмассовой рамкой под моноплату.
2971.) LG CF-20E20 Неисправность: телевизор не включается, светодиод не светится. Обнаружил , К.З. мощного транзистора в STR S 5707, утечка 120 ом в оптроне 4N35GV между 4 и 5 ногой. С820 220мкф 35в и С825 220мкф на35в- изменили свои ёмкости. Все заменил, телевизор не включается, светодиод не светится. Измерил С — метром С824 4,7мкф на 50в — норма, а вот ESR больше 30ом, заменил С824 и телевизор стал работать.
2972.) LG CF- 21J50K шасси МС- 019А Неисправность: телевизор светится, нет приема ни на одном канале, нет звука. По низкой частоте телевизор работает. В сервисном режиме телевизора, что касается селектора и ПЧ, соответствует табличным данным. Проверил осциллографом шину данных и шину синхронизации, прямоугольные импульсы заполненные более высокой частотой имеются. Напряжение селектора каналов соответствует. Отсоединил IF — селектора, подал ПЧ с другого телевизора, изображение появилось. С помощью Ласпи- ТТ- 03, проверить ПЧ невозможно, мал уровень сигнала. Заменил селектор и телевизор стал работать.
2986.) LG CF20E20 Неисправность: телевизор работает, но на разных диапазонах с разным промежутком времени, уходит в дежурный режим. Нажав кнопку переключения программ на пульте, телевизор снова работает 20 иногда30 минут. На процессоре IC01 на 20 ноге AVNORMAL изменялось напряжение и переводило блок питания в дежурный режим.
C408 1,0х160 вольт, в моём случае: с-метр показывал нормальную ёмкость, а измеритель ESR больше 30 ом.
2988.) LG 20E20 Шасси MC-64A. Неисправность: не включается блок питания на STR-S5707. Причина — потеря ёмкости конденсатора С824, что стоит на 7-ой ноге микросхемы. Видимо этот дефект обусловлен не совсем удачным местом его установки — между ребрами радиатора.
3038.) LG CT29M60VE (шасси MC-022A). Неисправность: увеличен размер по горизонтали. Пробой конденсатора С407 (стоит параллельно нижнему диоду модулятора строк). Пропаять Q302 (регулятор E/W), были кольцевые трещины. Возможно, это и явилось причиной пробоя конденсатора.
3048.) LG PT-53A83T. Неисправность: Нарушено сведение синего луча. Oбрыв и увеличение номинала резисторов R2002-5,6 0м, R2003-3,9 Oм, оба по 2 Вт, из-за неисправности микросхемы IC2001 (STK392-120) на плате <CONVERGENCE OUT>. Как следствие-сгорает предохранитель F 833 (4A/250V) на плате <SMPS>, цепь питания (-20V) дисплея <VFD>, который не включается, как и весь телевизор.
Замена IC2001 и F833 — ремонт окончен.
3051.) LG CF-20K50E шасси MC 84A Неисправность: при включении из дежурного режима срабатывает перегрузка по току, ТВ отключается и снова пытается запуститься, светодиод мигает. Отключая диод по питанию 16 вольт кадровой микросхемы TDA8351, телевизор включается без кадровой развертки. Замена микросхемы ничего не дала, дефект повторился. Проверил питание с ТДКС 45v и 16v под нагрузкой, этим исключив межвитковое замыкание обмоток ТДКС и фильтров, все в норме и ТВ при этом запускается. Но стоит подать напряжение на TDA8351 уходит в защиту. ОС подкидывал, обвязка была проверена много раз. Только после снятия транзистора Q02 KRC102M по цепи кадрового импульса гашения (V-SYNC) ТВ стал работать с кадровой. Оказалася неисправен процессор управления LG 8003-08A, его 10 нога V-SYNC при появлении импульса с кадровой микросхемы сажала 5v до 4,5v питание процессора и поэтому срабатывала перегрузка. Пришлось менять процессор.
3087.
) LG RT-21CA75M процессор двухрядный VCT 4921I PZ F 1 000, память 24LC16B, кадровая TDA4863A. Неисправность: изображение сдвинуто вверх по вертикали. Режим работы кадровой мс нормальный. Информации по входу в сервис на эту модель не имею. Выпаял мс памяти и поставил чистую 24LC32A. Эффект тот же. Вернул родную память и включил телевизор — изображение приняло нормальную центровку по вертикали. Других отклонений геометрии не наблюдается. Видимо процессор произвел самодиагностику и восстановил первоначальные установки.
3117.) GoldStar CF-21D60B на ИМС GS8334-03A, TA8690, TA8750 Неисправность: нет изображения и звука как с тюнера так и от внешнего источника — нет управления на ТА7222 (ТВ/АВ) пробит выход 9 GS8334 — отрезать дорожку от 9 выв и подать на управление LA7222 5V. Не останавливается при настройке на канал — подстроить контур AFT на 47 выв. TA8690. На секамовских каналах изображение насыщенное красным цветом — подстройка контура R-Y в обвязке ТА8750.
Сильно высокая яркость изображения, регулятор ярости в положении 0% — убит конденсатор на 34 выв ТА8690 — 4,7х50В.
3118.) LG RT-21CA80VE Неисправность: при включении «цыкает» БП. Пробит строчный транзистор ТТ2140 — заменил на 2SD2499 (для данной замены обязательно выпаять резистор на плате между Б и Э). После кратковременного включения слышен ненормальный свист строчной развертки и сильно нагрелся установленный D2499. Подозрение на ТДКС (6174V-6008B). Заменил на 154-375F: рассверлил только отверстия вокруг выводов 5,6,7. Домотал обмотки на +14В и -14В ( 2+2 витка с отводом от середины ) всё остальное без переделок. Подстройка SCREEN , FOKUS на ТДКС.
3165.) LG Шасси МС059 Неисправность: телевизор уходит в дежурный режим, все советуют поменять резистор. Дело не в резисторе, а в транзисторе Q403 BF421. Скоро к вам понесут их много, нагрейте паяльником транзистор и увидите.
3170.) LG (шасси MC994A).
Неисправность: пробой строчного трансформатора 6174V-8008A на 8-ю ножку (ABL). Выгорели резисторы по ABL R402, R405, пробой по питанию TB1238BN. Заменены неисправные детали. Вместо 6174V-8008A поставил 154-177B, 7
ножку которого не впаивать, отогнуть в сторону.
3179.) LG CF20D79 шасси 994. Неисправность: узкая, вертикальная полоса. Проверить и при необходимости заменить С412.
Коды ошибок Rinnai Tankless: устранение неполадок
Когда в вашем безрезервуарном водонагревателе Rinnai возникает проблема, на панели дисплея отображается код ошибки. Часто есть несколько шагов, которые вы можете предпринять для устранения проблемы, возможно, вы даже сможете снова запустить и запустить безрезервуарную камеру. Но, как минимум, вы будете иметь представление о проблеме, прежде чем звонить в ремонт.
Компания Rinnai давно занимается производством безбаковых водонагревателей, и справедливо предположить, что за эти годы произошли изменения.
Это делает руководство вашего владельца лучшим ресурсом для устранения неполадок вашего устройства. Там будет информация, необходимая для вашей конкретной модели.
Коды ошибок для проточных водонагревателей Rinnai
Предупреждение: Мы рекомендуем обратиться к профессионалу, который сделает ремонт за вас. Лицензированный специалист с опытом работы с безбаковыми водонагревателями будет иметь необходимые инструменты и знания для правильной диагностики проблемы.
Если на ваше устройство распространяется гарантия, выполнение работ самостоятельно или разборка устройства может привести к аннулированию гарантии.
Код ошибки 02
Горелка не работает в режиме защиты от замерзания
Если на дисплее вашего безрезервуарного бака отображается код ошибки 02, вам необходимо вызвать специалиста.
Код ошибки 03
Прерывание подачи электроэнергии во время заполнения ванны
Если произошло отключение или перебои в подаче электроэнергии, возможно, что после восстановления подачи воды вода перестанет течь.
В этом случае попробуйте следующее:
- Отключите все приборы горячей воды в вашем доме.
- На регуляторе температуры дважды нажмите кнопку включения/выключения.
- Если код ошибки появится снова, вам необходимо вызвать специалиста.
Код ошибки 05
Bypass Servo
Если на безбаковом водонагревателе установлены байпасные клапаны, вы можете увидеть код ошибки 05.
- Отключите питание безбакового водонагревателя.
- Включите питание безрезервуарного двигателя и запустите его.
- Если код ошибки отображается снова, необходимо заменить перепускной клапан.
Код ошибки 10
Блокировка подачи или выпуска воздуха
Если вы видите код ошибки 10, проверьте следующее:
- Проверьте систему вентиляции на наличие засоров, проблем с зазорами или любых других проблем, которые могут помешать надлежащей вентиляции.
Не забудьте проверить вентиляцию снаружи. - Обратитесь к специалисту, если вы не можете найти проблему с вентиляцией. Можно выполнить дополнительные диагностические тесты.
Не забудьте проверить вентиляцию снаружи.Код ошибки 11
Нет зажигания
Предупреждение: Лучше всего обратиться к профессионалу для изучения кода ошибки 11.Однако есть несколько вещей, которые вы можете проверить, если вам удобно иметь дело с газовыми приборами.
- Проверьте газовый клапан на газовом счетчике и безбаковом блоке, чтобы убедиться, что они полностью открыты.
- Убедитесь, что воспламенитель работает правильно.
- Если воспламенитель исправен, а в безбаковую подается газ, необходимо вызвать специалиста.
Код ошибки 12
ВАЖНО: Существует два типа кода ошибки 12.Следующее поможет вам определить, какой код 12 является вашей проблемой:
- В то время как безрезервуарный двигатель проходит цикл розжига, посмотрите в смотровое окно, чтобы проверить, есть ли видимое пламя.
- Если вы смогли видеть пламя в блоке горелки во время работы и/или во время цикла розжига, у вас код ошибки отсутствия пламени (газа) 12. Это наиболее распространенная ошибка.
- Если вы не смогли видеть пламя, у вас немедленная (электрическая) ошибка с кодом 12.
- Иногда бывает сложно определить, возникает ли код ошибки 12 из-за газа или электричества. Если это так, выключите газ и попробуйте зажечь устройство. Если отображается код 11, проблема связана с газом. Если отображается код 12, это короткое замыкание.
Пропадание пламени (газ)
Если код ошибки 12 связан с пропаданием пламени, следует обратиться к квалифицированному специалисту. Никогда не пытайтесь решить эту проблему самостоятельно.
Немедленная (электрическая)
В зависимости от того, какая у вас безбаковая модель Rinnai, вместо этого вы можете увидеть код ошибки 19.В любом случае код будет отображаться при первом включении подачи воды.
- Этот код ошибки указывает на короткое замыкание внутри бака. Проблема может заключаться в жгуте проводов, перепускном клапане, регуляторе расхода воды или другом компоненте цепи постоянного тока.
- Можно отключить каждый компонент по отдельности и попытаться включить устройство. Если безбаковая система сработает 3 раза после отключения компонента, вы будете знать, что проблема связана с отключенным компонентом.
- Однако для обычного пользователя лучше всего обратиться к профессионалу, который устранит неполадки за вас.
Код ошибки 14
Термопредохранитель или перегрев
Важно: Этот код ошибки следует воспринимать очень серьезно. Код ошибки 14 указывает на то, что ваш Rinnai перегревается. Проблема может быть либо в биметаллическом защитном выключателе, либо в термопредохранителях.
Снимите крышку и проверьте, нет ли обесцвечивания поверхности теплообменника в месте соединения камеры сгорания с медной секцией.
Проверьте внутренние компоненты в этой области и вокруг нее.
Биметаллические выключатели
- Термопредохранители намотаны на теплообменник, а биметаллический предохранительный выключатель установлен либо в верхней левой передней части теплообменника, либо в верхней правой части теплообменника.
- В большинстве случаев биметаллический переключатель просто сбрасывается после того, как устройство остынет. После сброса переключателя безрезервуарная система снова сможет работать.
- Однако, если основная проблема не устранена, биметаллический выключатель будет продолжать срабатывать.Это связано с тем, что та же проблема приведет к тому, что теплообменник достигнет своего верхнего предела температуры.
Термопредохранители
- Термопредохранители намотаны на теплообменник. Когда они сгорят, их нужно будет заменить. Сбросить эти предохранители невозможно.
- Если ваши термопредохранители перегорели, обычно лучше вызвать специалиста для их замены. Теплообменник нужно будет снять, а безбачковый — провести детальный осмотр.
Теплообменник нужно будет снять, а безбачковый — провести детальный осмотр.Код ошибки 16
Предупреждение о перегреве
Код ошибки 16 означает, что безбаковое отключение для защиты от повреждений. Его датчики зафиксировали температуру в помещении выше 104 градусов по Фаренгейту в течение более 10 минут.
Предупреждение: Несмотря на то, что есть несколько вещей, которые вы можете проверить перед обращением в сервисную службу, ремонт электрической или газовой системы должен выполнять только профессионал.
- Убедитесь, что воздушный фильтр чист и находится в хорошем состоянии.Специально ищите засор.
- Убедитесь, что необходимые зазоры вокруг безбакового бака соблюдены и выдержаны.
- Проверьте снаружи, где заканчивается вентиляция. Не должно быть препятствий.
Код ошибки 19
Электрическое заземление
Код ошибки 19 указывает на короткое замыкание в одном из компонентов.
В большинстве случаев для решения этой проблемы лучше обратиться к специалисту.
Ловушка конденсата заполнена
Существует ряд проблем, которые могут вызывать код ошибки 25.
- Убедитесь, что линия слива конденсата не заблокирована.
- Откройте шкаф и убедитесь, что емкость для конденсата и сифон не заблокированы.
- Убедитесь, что воздушный зазор между линией слива конденсата и агрегатом сохраняется.
- Осмотрите жгут проводов датчика. Ищите ослабленные, поврежденные или сломанные соединения между печатной платой и датчиком.
- Замените датчик, если бак опорожняется надлежащим образом, но код ошибки 25 по-прежнему отображается.
Код ошибки 31
Термопара горелки
Если ваш Rinnai Tankless выдает код ошибки 31, вам следует обратиться к специалисту для проверки газовой системы вашего устройства.
Ошибка термистора температуры воды на выходе
Код ошибки 32 часто означает, что датчик неисправен и нуждается в замене. Профессионал должен будет сделать ремонт, чтобы восстановить работоспособность вашего безбакового резервуара.
Код ошибки 33
Выходной термистор теплообменника
В большинстве случаев лучше обратиться к специалисту для устранения этого кода ошибки. У них будет обучение и инструменты для поиска и решения проблемы.
Хотя, если вам удобно, вы можете слить безрезервуарную систему, снять и проверить наличие накипи на термисторе.
Термистор температуры воздуха для горения
Этот код ошибки отображается только на моделях без резервуара для установки внутри помещений.Если вы видите код ошибки 34, вам следует обратиться к профессионалу для устранения неполадок и ремонта.
Код ошибки 41
Датчик защиты от замерзания
Этот код ошибки отображается только в моделях для наружного применения. Если термистор температуры наружного воздуха отсоединен или разомкнут , безбаковая система отобразит код ошибки 41 и будет чередоваться с заданной температурой.
При указанном выше сигнале устройство продолжит работу. Как только основная проблема будет устранена, код ошибки исчезнет.Ниже перечислены некоторые другие моменты, которые необходимо проверить:
- Примечание. Если датчик защиты от замерзания /термистор закорочен, поврежден или отсоединен, некоторые модели допускают запуск безбакового бака и сразу же выдают код ошибки. 41. В то время как другие загорятся, а затем будут чередоваться между кодом ошибки 41 и заданным значением температуры.
- Осмотрите жгут проводов датчика. Ищите сломанные, поврежденные или ослабленные соединения между печатной платой и датчиком.
- Убедитесь, что датчик не покрыт изоляцией и открыт для наружного воздуха.
- Обратитесь к специалисту.
Код ошибки 51
Датчик температуры воды на входе
В Rinnai Tankless отображается код ошибки 51, если термистор температуры воды на входе отключен или разомкнут. На дисплее будет чередоваться код 51 и заданное значение температуры.
Если у вас проблема с кодом 51, устройство продолжит работу.Однако код будет отображаться до тех пор, пока основная причина не будет устранена.
Обратитесь к специалисту для поиска и устранения неисправности.
Код ошибки 52
Модулирующий электромагнитный клапан Неисправность
Обратитесь к специалисту для устранения неисправности и устранения ошибки с кодом 52. расположен на задней части горелки.Если один из этих двух разомкнут, на вашем устройстве отобразится код ошибки 57. Безрезервуарная система может работать или не работать, когда отображается этот код.
Код будет отображаться до тех пор, пока проблема не будет устранена. После ремонта необходимо выполнить полную перезагрузку (выключить и снова включить питание устройства) , чтобы код перестал отображаться.
Код ошибки 58
Датчик вторичного теплообменника
Код ошибки 58 отображается, если во вторичном теплообменнике открыт один из двух биметаллических элементов.Безрезервуарная система может работать или не работать, когда отображается код. Код не перестанет отображаться до тех пор, пока проблема не будет решена и не будет выполнен полный сброс.
- Хотя проблема может быть связана с проводкой между датчиком и печатной платой, есть вероятность, что вы сможете решить эту проблему самостоятельно.
- Когда вы получаете код 58, ваш вторичный теплообменник необходимо промыть из-за образования накипи, и он был отключен для предотвращения повреждения.
- Если вы живете в районе с жесткой водой, вам следует использовать устройство для смягчения воды, чтобы защитить безбаковый водонагреватель.
- Промойте безрезервуарную систему, следуя инструкциям в руководстве, или прочитайте нашу статью, чтобы узнать, как это сделать.
- После промывки выполните полную перезагрузку, выключив и снова включив питание устройства. Если код ошибки не исчезает, следует обратиться в сервис.
Код ошибки 61
Двигатель вентилятора внутреннего сгорания
Этот код ошибки должен устранять профессионал, поскольку ему потребуется измерить сопротивление обмотки двигателя вентилятора.Тем не менее, есть несколько вещей, которые вы можете проверить.
- Важно: Прежде чем продолжить, отключите питание безбакового водонагревателя.
- Проблема может быть связана с электричеством. Проверьте жгут проводов между печатной платой и двигателем вентилятора. Ищите ослабленные, сломанные или поврежденные соединения.
- При выключенном питании снимите двигатель вентилятора. Убедитесь, что крыльчатка вентилятора свободно вращается.
- Осмотрите корпус вентилятора. Ищите мусор или другие препятствия, которые могут помешать вращению крыльчатки вентилятора.
- Если крыльчатка вентилятора вращается свободно и нет препятствий, обратитесь к специалисту для устранения неполадок и ремонта безрезервуарного насоса.
Код ошибки 63
Скорость циркуляционного потока упала ниже 1,3 галлона в минуту
Если ваш Rinnai выдает код ошибки 63, многие люди просто предпочитают обращаться в сервисную службу вместо того, чтобы устранять проблему самостоятельно. Тем не менее, есть несколько вещей, которые вы можете проверить, если вы занимаетесь своими руками.
- Проверьте, производит ли безрезервуарная подача воды, используя регулятор температуры, нажав кнопку «ВВЕРХ» в течение 3 секунд, а затем кнопку «ВКЛ/ВЫКЛ».Отображаемое число будет вашим расходом. (т.е. 7 = 0,7 галлона в минуту, 25 = 2,5 галлона в минуту).
- Если расход был ниже 1,3 гал/мин, стравите воздух из насоса и системного бака.
- Снимите и очистите входной водяной фильтр.
- Убедитесь, что подача воды в безрезервуарную систему осуществляется с расходом 6 галлонов в минуту или выше.
- Убедитесь, что давление воды на входе в безбаковую систему находится в пределах от 30 до 50 фунтов на квадратный дюйм.
Код ошибки 65
Сервопривод подачи воды
Прежде чем вызывать ремонт, проверьте, сбрасывается ли код при выполнении полной перезагрузки, отключив питание водонагревателя, а затем снова включив его.
Если код появляется снова, это означает, что сервоклапан потока воды не закрылся во время функции заполнения ванны. Перекройте подачу воды и вызовите специалиста, который устранит проблему.
Код ошибки 70
Неисправность печатной платы
Обратитесь к специалисту для устранения неполадок и замены печатной платы.
Код ошибки 71
Неисправность электромагнитного клапана
Код ошибки 71 означает, что один из электромагнитных клапанов вышел из строя.
Существует 4 электромагнитных клапана (SV0, SV1, SV2 и SV3) и ряд различных проблем, которые могут вызывать этот код ошибки.
Профессионал устранит проблему и произведет ремонт безопасно и эффективно.
Код ошибки 72
Flame Sensing Device Fault
Несмотря на то, что мы рекомендуем обратиться к специалисту для решения этой проблемы, есть несколько вещей, которые вы можете проверить самостоятельно.
- Предупреждение: Прежде чем продолжить, отключите подачу газа, воды и электричества к безбаковому водонагревателю.
- Осмотрите жгуты проводов от стержней пламени до печатной платы.Ищите сломанные, поврежденные или ослабленные соединения.
- Убедитесь, что стержень пламени касается пламени, когда блок зажигается.
- Снимите стержень пламени. Ищите нагарообразование. Очистите, если это необходимо.
- Осмотрите внутреннюю горелку. Ищите скопление мусора, которое может привести к короткому замыканию пламенного стержня.
- Убедитесь, что стержень пламени поддерживает выходной ток не менее 1 мкА.
Код ошибки 73
Неисправность термопары горелки
Если на устройстве отображается код ошибки 73, следует вызвать специалиста для ремонта.Возможно, им потребуется заменить термопару горелки и, возможно, даже печатную плату.
Код ошибки 79
Обнаружена утечка воды
Если вам удобно выполнять поиск и устранение неисправностей, вы можете определить проблему самостоятельно. Если проблема связана с теплообменником и/или внутренним трубопроводом, вам, скорее всего, придется вызвать специалиста. Однако, если проблема связана с датчиком, вы можете исправить ее самостоятельно.
- Осмотрите жгут проводов течеискателя.Возможно, повреждены или ослаблены провода.
- Осмотрите теплообменник и все внутренние трубопроводы безбакового бака. Ищите утечки.
- Если утечки нет, загляните внутрь шкафа. В частности, проверьте нижний поддон безрезервуарного резервуара на наличие признаков скопления воды.
- Если вы обнаружите признаки скопления воды, высушите датчик утечки, а также внутреннюю часть корпуса. Перезапустите безтанковый.
- Если вам не удалось найти признаки скопления воды внутри шкафа, отсоедините датчик и запустите безбаковую камеру.
- Если безбаковая система работает без установленного датчика, датчик необходимо заменить.
В частности, проверьте нижний поддон безрезервуарного резервуара на наличие признаков скопления воды.Нет кода ошибки
Поток воды активирован, но ничего не происходит
Если ваш водонагреватель не работает, но не выдает код ошибки, это может быть вызвано несколькими причинами. Перед обращением в сервисную службу проверьте следующее:
- Снимите и очистите входной фильтр для воды.
- Если вы только что установили безбаковую машину, проверьте правильность подключения линий горячей и холодной воды.Если линии перепутаны, устройство не будет работать.
- Убедитесь, что достигнут минимальный расход. Если вы не соблюдаете минимальный расход, устройство не сработает.
- Убедитесь, что турбины управления расходом воды не заблокированы. Они должны свободно вращаться.
Код LC, LC0 — LC9
Скопление накипи в теплообменнике
Ваш безрезервуарный агрегат должен продолжать работать, когда он выдает код ошибки LC, LC0 — LC9, хотя некоторые новые устройства могут отключаться во избежание повреждения.
Если он продолжит работать, ваш контроллер издаст звуковой сигнал, чтобы предупредить вас о проблеме, и один из кодов LC будет чередоваться с температурой на дисплее.
Вы должны как можно скорее промыть безрезервуарную систему, чтобы предотвратить повреждение теплообменника. Обратитесь к руководству пользователя для получения инструкций, или мы перечислили процедуру здесь.
Код FF
Специалист обслужил изделие
Если используется код FF, на вашем устройстве выполнялось техническое обслуживание или ремонт.
После ремонта вашего безбакового бака техник введет код FF. Это предупреждает систему о том, что любые коды, появившиеся после ввода кода FF, появились после завершения ремонта.
Это похоже на рисование линии, чтобы отслеживать коды ошибок. Одним из примеров его использования является то, что если тот же код ошибки возникает после ввода кода FF, технический специалист будет знать, что выполненный ремонт не решил проблему.
Почините вашу сантехнику уже сегодня!
Коды ошибок аварийных сигналов системы / привода Mazak
Коды ошибок аварийных сигналов системы / привода Mazak для MAZATROL MATRIX и т. д.
Другие списки аварийных сигналов Mazak см. на следующих страницах.
Система / ошибка диска
1 аварийная остановка
Причина
Причина —
Action —
2 Аварийная остановка
Причина
Проблема возникла в оборудовании.
Действие
Выключите и снова включите питание. Если это не устранит аварийный статус, обратитесь в технический или технологический центр Mazak для замены неисправного оборудования или кабелей.
3 АВАРИЙНАЯ ОСТАНОВКА
Причина
Была нажата кнопка аварийной остановки на панели управления.
Действие
Отпустить кнопку аварийного останова в нажатом состоянии и вернуть блок ЧПУ в исходное состояние.
5 ОШИБКА СИСТЕМНОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Причина
Содержимое системного программного обеспечения и/или пользовательского программного обеспечения было уничтожено.
Действие
Обратитесь в технический или технологический центр Mazak.
6 ОШИБКА УДАЛЕННОГО ВВОДА/ВЫВОДА
Причина ——
Действие
Обратитесь в технический или технологический центр Mazak.
7 НЕИСПРАВНОСТЬ SRAM
Причина
S-RAM, установленная на плате ЦП, вышла из строя.
Действие
Обратитесь в технический или технологический центр Mazak.
8 НЕИСПРАВНОСТЬ ОЗУ
Причина
Неисправность ОЗУ, установленного на карте ЦП.
Действие
Обратитесь в технический или технологический центр Mazak.
9 НЕИСПРАВНОСТЬ АБСОЛЮТНОГО ПОЛОЖЕНИЯ
Причина
Система определения абсолютного положения потеряла данные абсолютного положения.
Действие
Требовать от Технического центра Mazak или Технологического центра переустановить данные абсолютного положения.
10 НЕИСПРАВНОСТЬ ДЕТЕКТОРА
Причина
Система определения абсолютного положения обнаружила ошибку(и) своего детектора.
Действие
Требовать в Техническом центре Mazak или Технологическом центре замены энкодера или улучшения.
11 НЕИСПРАВНОСТЬ ЗАДАНИЯ ПОЛОЖЕНИЯ
Причина
Система определения абсолютного положения обнаружила ошибку (ошибки) путем перекрестной проверки абсолютного положения своего детектора и данных внутренних координат блока ЧПУ.
Действие
Требовать от Технического центра Mazak или Технологического центра переустановить данные абсолютного положения.
12 ПРЕДУПРЕЖДЕНИЕ ОБ АБСОЛЮТНОМ ПОЛОЖЕНИИ
Причина
Система определения абсолютного положения обнаружила аномальные данные.
Действие
Батарея разряжается. Для замены батареи обратитесь в Технический центр Mazak или Технологический центр.
13 НЕИСПРАВНОСТЬ ПРЕДПРОЦЕССОРА
Причина
Программное обеспечение работает неправильно.
Действие
Требовать от Технического центра Mazak или Технологического центра перезаписать системные данные ЧПУ.
21 СИСТЕМНАЯ ОШИБКА
Причина
Неисправность во время связи с усилителями или во время обработки данных связи.
Действие
Обратитесь в технический или технологический центр Mazak, сообщив информацию о номерах (номер аварийного сигнала и дополнительный номер), указанных в скобках.
22 УСИЛИТЕЛЬ НЕ ОБОРУДОВАН
Причина
Питание усилителя еще не включено.Или сигналы еще не передаются. Имеется несоответствие между номерами канала и поворотного переключателя усилителя и соответствующими параметрами.
Действие
Проверьте неправильно подключенный кабель, неправильно подключенный разъем, несоответствующее входное напряжение питания усилителя, неправильную настройку переключателя номера оси и т. д. Проверьте настройки параметров N17, N18, SA43 и SA44 на наличие неправильность.
26 БЕЗОПАСНОСТЬ ШПИНДЕЛЯ. СИСТЕМНЫЙ АВАРИЙНЫЙ СИГНАЛ
Причина
Неисправность шпинделя в режиме работы на безопасной скорости.Подробную информацию о возможных причинах см. в описании № 25 выше.
Действие
Обратитесь в технический или технологический центр Mazak, сообщив информацию о первом элементе (номер аварийного сигнала) в скобках.
31 НЕИСПРАВНОСТЬ СЕРВО 1
Причина
Неисправность сервопривода (уровень отключения питания).
Действие
Требовать замены сервоусилителя в техническом или техническом центре Mazak.
32 НЕИСПРАВНОСТЬ ПАРАМЕТРОВ СЕРВО
Причина
Параметры, которые были переданы из блока ЧПУ в сервоусилитель во время включения ЧПУ, неверны.Действие Обратитесь в технический или технологический центр Mazak для перенастройки параметров сервопривода.
33 НЕИСПРАВНОСТЬ СЕРВО 2
Причина
Неисправность сервопривода (уровень сброса ЧПУ).
Действие
Обратитесь в технический или технологический центр Mazak, сообщив информацию о первом элементе (номер аварийного сигнала) в скобках.
34 НЕИСПРАВНОСТЬ СЕРВОПРИВОДА 3
Причина
Сервопривод (уровень отключения питания усилителя) неисправен.
Действие
Обратитесь в технический или технологический центр Mazak.
35 ПЕРЕГРУЗКА
Причина
Обнаружена чрезвычайная перегрузка.
Действие
Проверьте, не произошло ли столкновение на станке, и выполните соответствующее восстановление, или проверьте и уменьшите условия резания.
Если необходимо принять другие меры, отличные от указанных выше, обратитесь в Технический центр Mazak или в Технологический центр, указав в скобках информацию о первом элементе (Номер аварийного сигнала).
41 НЕИСПРАВНОСТЬ ШПИНДЕЛЯ 1
Причина
Шпиндель (уровень отключения питания) неисправен.
Действие
Обратитесь в технический или технологический центр Mazak, сообщив информацию о первом элементе (номер аварийного сигнала) в скобках.
42 НЕИСПРАВНОСТЬ ПАРАМЕТРОВ ШПИНДЕЛЯ
Причина
Параметры, переданные из блока ЧПУ в усилитель шпинделя при включении ЧПУ, неверны.
Действие
Требовать в Техническом центре Mazak или Технологическом центре переустановить параметры шпинделя.
43 НЕИСПРАВНОСТЬ ШПИНДЕЛЯ 2
Причина
Неисправность шпинделя (уровень сброса ЧПУ).
Действие
Обратитесь в технический или технологический центр Mazak, сообщив информацию о первом элементе (номер аварийного сигнала) в скобках.
44 НЕИСПРАВНОСТЬ ШПИНДЕЛЯ 3
Причина
Шпиндель (уровень отключения питания усилителя) неисправен.
Действие
Обратитесь в технический или технологический центр Mazak, сообщив информацию о первом элементе (номер аварийного сигнала) в скобках.
51 НЕИСПРАВНОСТЬ E2ROM
Причина
Неисправность при обмене данными с MR-JT-C2.Параметры не могут быть правильно записаны в E2ROM.
Действие
Требовать замены усилителя MR-JT-C2 в техническом или технологическом центре Mazak.
52 BATTERY ALARM
Причина
Батарея, предназначенная для сохранения параметров, программ обработки и других типов данных в блоке ЧПУ, достигла минимально допустимого уровня напряжения или разрядилась.
Действие
Необходимо перепроверить данные обработки на предмет возможной потери или перезарядить или заменить батарею.Для подзарядки или замены батареи см. соответствующее описание в Руководстве по техническому обслуживанию.
53 NC TEMPERATURE WARNING
Причина
Температура блока управления или платы управления превысила требуемый уровень. (Примечание 1: Расположение температурного аварийного сигнала, Примечание 2: Тип температурного аварийного сигнала, Примечание 3: Значение температуры при аварийном сигнале)
Действие
Уменьшите температуру, отключив питание НЗ или установив блок охлаждения.
54 НЕИСПРАВНОСТЬ DIO5V
Причина
—
Действие
Обратитесь в технический или технологический центр Mazak.
56 ПРОВЕРКА СИСТЕМНОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Причина
В настоящее время ПЗУ, установленные на плате системного ПЗУ, проверяются на наличие отклонений.
Действие
Подождите некоторое время. Свяжитесь с Техническим центром Mazak или Технологическим центром, если аварийный сигнал не сброшен.
57 НЕТ ПЛК
Причина
Пользовательский ПЛК не сохранен в блоке ЧПУ.
Действие
Обратитесь в технический или технологический центр Mazak.
58 ПОВРЕЖДЕН ПЛК
Причина
Неисправность ПЛК.
Действие
Обратитесь в Технический или Технологический центр Mazak с информацией о втором элементе (Состояние), отображаемом в скобках.
59 ПЛК ОСТАНОВЛЕН
Причина
ПЛК прекратил работу.
Действие
Обратитесь в технический или технологический центр Mazak.
66 НЕИСПРАВНОСТЬ ПАРАМЕТРА
Причина
——
Действие
Обратитесь в Технический или Технологический центр Mazak.
67 НЕЗАКОННАЯ ВЫСОКОСКОРОСТНАЯ ОСЬ СИНХРОНИЗАЦИИ
Причина
Подключен сервопривод с системой, неприменимой для высокоскоростного синхронного нарезания резьбы, несмотря на допустимую опцию высокоскоростного синхронного нарезания резьбы.
Действие
Обратитесь в технический или технологический центр Mazak.
68 ILLEGAL HI-SPEED SYNCTAP SPDL
Причина
Подключен сервопривод с системой, неприменимой для высокоскоростного синхронного ответвления, несмотря на допустимую опцию высокоскоростного синхронного переключения.
Действие
Обратитесь в технический или технологический центр Mazak.
71 НЕПРАВИЛЬНЫЙ ПАРАМЕТР СЕРВО
Причина
Параметры, которые были переданы из системы ЧПУ в сервоусилитель во время включения ЧПУ, неверны.
Действие
Обратитесь в технический или технологический центр Mazak.
72 ПРЕДУПРЕЖДЕНИЕ СЕРВО
Причина
Серводвигатель ненормально нагружен.
Действие
Выключите ЧПУ и станок, устраните причину ненормальной нагрузки, а затем включите станок и ЧПУ.Свяжитесь с Техническим центром Mazak или Технологическим центром, если аварийный сигнал не сброшен.
81 НЕПРАВИЛЬНЫЙ ПАРАМЕТР ШПИНДЕЛЯ
Причина
Параметры, которые были переданы из системы ЧПУ в усилитель шпинделя во время включения ЧПУ, неверны.
Действие
Обратитесь в технический или технологический центр Mazak.
82 ПРЕДУПРЕЖДЕНИЕ ШПИНДЕЛЯ
Причина
Усилитель шпинделя ненормально загружен.
Действие
Выключите ЧПУ и станок, устраните причину ненормальной нагрузки, а затем включите станок и ЧПУ.
Поиск и устранение неисправностей RCD-M41 RCD-M41DAB
При возникновении проблемы сначала проверьте следующее.
Правильно ли подключены?
Работает ли установка так, как описано в руководстве пользователя?
Другие устройства работают нормально?
Если данное устройство не работает должным образом, проверьте элементы, перечисленные в таблице ниже.
Если проблема не устранена, это может быть неисправностью. В этом случае немедленно отключите питание и обратитесь в магазин, где была совершена покупка.
Питание не включается/Питание выключено
Проверьте, правильно ли вилка шнура питания вставлена в розетку.
Этот аппарат находится в режиме ожидания. Нажмите кнопку на устройстве или кнопку POWER на пульте дистанционного управления.
Таймер сна установлен. Включите питание снова.
Установлен параметр «АВТОМАТИЧЕСКИЙ РЕЖИМ ОЖИДАНИЯ». «АВТОМАТИЧЕСКИЙ РЕЖИМ ОЖИДАНИЯ» срабатывает, когда в течение заданного времени не выполняется никаких действий. Чтобы отключить «АВТОМАТИЧЕСКИЙ РЕЖИМ ОЖИДАНИЯ», установите для параметра «АВТОМАТИЧЕСКИЙ РЕЖИМ ОЖИДАНИЯ» в меню значение «ВЫКЛ».
Светодиод мигает
Цепь усилителя в блоке вышла из строя. Отключите питание и обратитесь в ремонтный центр.
Сработала схема защиты из-за повышения внутренней температуры. Отключите питание, подождите, пока устройство полностью остынет, затем снова включите питание.
Жилы двух динамиков соприкасаются друг с другом или жила торчит из клеммы и касается задней панели гарнитуры, срабатывая схема защиты.Сначала отсоедините шнур питания, затем туго скрутите основные провода или подключите кабели динамиков, а затем снова подключите.
Операции не могут быть выполнены через блок дистанционного управления
Батареи разряжены. Замените новыми батареями.
Используйте пульт дистанционного управления на расстоянии около 7 м от данного устройства и под углом не более 30°.
Удалите все препятствия между данным устройством и пультом дистанционного управления.
Вставьте батарейки в правильном направлении, проверив метки и .
Датчик дистанционного управления телевизора подвергается воздействию яркого света (прямой солнечный свет, свет люминесцентной лампы инверторного типа и т. д.). Переместите телевизор в место, где датчик дистанционного управления не будет подвергаться воздействию яркого света.
При использовании 3D-видеоустройства пульт дистанционного управления этого устройства может не работать из-за влияния инфракрасной связи между устройствами (например, телевизором и очками для просмотра 3D). В этом случае отрегулируйте направление устройств с функцией 3D-связи и расстояние до них, чтобы убедиться, что они не влияют на работу пульта дистанционного управления данного устройства.
Дисплей этого устройства ничего не показывает
Нажмите кнопку DIMMER на пульте дистанционного управления, чтобы установить любую настройку, кроме выключения.
Нет звука
Проверьте соединения всех устройств.
Полностью вставьте соединительные кабели.
Убедитесь, что входные и выходные разъемы не перепутаны.
Убедитесь, что кабели динамиков правильно подключены. Убедитесь, что жилы кабеля соприкасаются с металлическими частями клемм громкоговорителей.
Надежно затяните клеммы динамика. Проверьте клеммы динамика на предмет ослабления.
Убедитесь, что выбран правильный источник входного сигнала.
Убедитесь, что выбран правильный источник входного сигнала, когда звук поступает на данный аппарат с внешнего устройства.
Проверьте настройку цифрового аудиовыхода на подключенном устройстве. Начальные настройки могут быть отключены в зависимости от устройства.
Не вводите сигналы, отличные от PCM, такие как Dolby Digital и DTS.Это вызывает шум и может повредить динамики.
Нет звука из динамиков, когда подключены наушники.
Для воспроизведения через соединение Bluetooth выполните сопряжение между данным устройством и устройством Bluetooth.
Не получается нужный звук
Нажмите кнопку SDB/TONE на пульте дистанционного управления, чтобы отрегулировать баланс.
Проверьте подключение сабвуфера.
Включите питание сабвуфера.
Значения настроек «SDB (Super Dynamic Bass)», «BASS» и «TREBLE» не отражаются на выходе сабвуфера.
Установите «ВЫКЛ.» на «S.DIRECT».
Переключите «H/P AMP GAIN» в положение «MIDDLE» или «HIGH», если вы используете наушники с высоким импедансом или низкой чувствительностью.
Звук с цифровых устройств не воспроизводится (оптический)
Если цифровые аудиосигналы не могут быть обнаружены должным образом, отображается «SIGNAL UNLOCK».
“SIGNAL UNLOCK” отображается, когда подаются аудиосигналы, которые не поддерживаются данным устройством.Проверьте формат выходного аудиосигнала вашего цифрового устройства.
Звук прерывается или возникает шум
Во время разговора держите iPhone на расстоянии не менее 20 см от данного устройства.
Измените ориентацию или положение антенны.
Отделите антенну от других соединительных кабелей.
Это может быть вызвано плохими условиями записи или самим диском низкого качества. Используйте правильно записанный диск.
Не удается воспроизвести диски
Диск загрязнен или поцарапан. Либо очистите диск, либо вставьте другой диск.
Компакт-дискинельзя воспроизводить, если они не были финализированы. Используйте финализированный диск.
Это может быть вызвано плохими условиями записи или самим диском низкого качества. Используйте правильно записанный диск.
Функция воспроизведения DATA CD данного аппарата поддерживает только воспроизведение файлов MP3 и WMA.
«Неподдерживаемый» отображается, если загружен диск, который невозможно воспроизвести.
«NO DISC» отображается, если диск загружен в перевернутом виде или если диск не загружен.
Bluetooth не воспроизводится
Функция Bluetooth в устройстве Bluetooth не включена. См. руководство пользователя устройства Bluetooth, чтобы включить функцию Bluetooth.
Поднесите устройство Bluetooth к данному устройству.
Устройство Bluetooth не может подключиться к данному устройству, если оно не совместимо с профилем A2DP.
Выключите и снова включите питание устройства Bluetooth, а затем повторите попытку.
Функция Bluetooth отключена. Нажмите кнопку Bluetooth, активируйте функцию Bluetooth и снова подключитесь.
Поднесите устройство Bluetooth к данному устройству.
Устраните препятствия между устройством Bluetooth и данным устройством.
Во избежание электромагнитных помех расположите данное устройство вдали от микроволновых печей, устройств беспроводной локальной сети и других устройств Bluetooth.
Повторно подключите устройство Bluetooth.
вернуться к началу
Коды ответа на транзакцию
Коды ответа на транзакцию
Эти коды ответа представлены для справки и получены из формата сообщения, определенного в австралийском стандарте 2805.2 (1997).
Очень маловероятно, что вы получите много таких кодов ответа; как правило, вы должны использовать предоставленный код сводного ответа, чтобы определить, одобрена транзакция или отклонена.Действительные коды ответов имеют двузначный буквенно-цифровой формат.
Если возвращается неизвестный код ответа, свяжитесь с Westpac и сообщите соответствующие данные транзакции.
Обратите внимание, что не существует кодов ответов, специфичных для несоответствия проверочного номера карты.
Это связано с тем, что ни одно финансовое учреждение в Австралии в настоящее время не возвращает такую информацию, если отклоняет транзакцию по соображениям безопасности. Коды ответов обычно возвращаются банком-эмитентом клиента.
Коды ответа на транзакции по кредитным картам
Успешные транзакции по карте обычно имеют код ответа 00 — Утверждено или завершено успешно или 08 — Честь с идентификацией. Другие статусы указывают на проблему с обработкой транзакции. Если вы получили код состояния, начинающийся с «Q», который вы не понимаете, вам следует связаться со своим менеджером по работе с клиентами и сообщить подробности транзакции.
Для статусов неутвержденных транзакций, которые не начинаются с «Q», держателю карты, вероятно, потребуется связаться с финансовым учреждением-эмитентом для получения дополнительной информации об отклоненной транзакции.
При этом вы можете порекомендовать их:
- укажите дату и сумму транзакции.
- запросить конкретную информацию об отклонении транзакции.
| Общий код | Описание |
|---|---|
| 0 | Утверждено |
| 1 | Отклонено |
| 2 | Ошибка |
| 3 | Отклонено |
| Код ответа | Описание | Сводный код | Мягкий спуск |
|---|---|---|---|
| 00 | Утверждено или успешно завершено.Дополнительная информация | 0 | |
| 01 | Обратитесь к эмитенту карты. Дополнительная информация | 1 | Да |
| 02 | См. специальные условия для эмитентов карт | 1 | |
| 03 | Неверный продавец.Дополнительная информация | 1 | |
| 04 | Карточка самовывоза. Дополнительная информация | 1 | |
| 05 | Не чтить. Дополнительная информация | 1 | Да |
| 06 | Ошибка | 1 | |
| 07 | Пикап-карта, особое состояние | 1 | |
| 08 | Честь с опознавательным знаком. Дополнительная информация | 0 | |
| 09 | Запрос выполняется | 1 | |
| 10 | Утверждено на частичную сумму | 0 | |
| 11 | Одобренный VIP | 0 | |
| 12 | Неверная транзакция.Дополнительная информация | 1 | |
| 13 | Неверная сумма | 1 | |
| 14 | Неверный номер карты (нет такого номера). Дополнительная информация | 1 | |
| 15 | Нет такого эмитента | 1 | |
| 16 | Утверждено, обновить трек 3 | 0 | |
| 17 | Отмена клиента. Дополнительная информация. | 1 | |
| 18 | Спор с клиентом | 1 | |
| 19 | Повторно ввести транзакцию | 1 | Да |
| 20 | Неверный ответ | 1 | |
| 21 | Никаких действий не предпринимается | 1 | |
| 22 | Предположительная неисправность.Дополнительная информация | 1 | Да |
| 23 | Недопустимая комиссия за транзакцию | 1 | |
| 24 | Обновление файла не поддерживается приемником | 1 | |
| 25 | Не удалось найти запись в файле | 1 | |
| 26 | Дублированная запись обновления файла, старая запись заменена | 1 | |
| 27 | Ошибка редактирования поля обновления файла | 1 | |
| 28 | Файл обновления файла заблокирован | 1 | |
| 29 | Обновление файла не удалось, обратитесь к приобретателю | 1 | |
| 30 | Ошибка формата | 1 | |
| 31 | Банк не поддерживается коммутатором | 1 | |
| 32 | Завершено частично | 1 | |
| 33 | Карта с истекшим сроком действия | 1 | |
| 34 | Подозрение на мошенничество. См. Защита от мошенничества. | 1 | |
| 35 | Картоприемник контактный эквайрер | 1 | |
| 36 | Ограниченная карта | 1 | |
| 37 | Безопасность эквайера вызовов приемника карт | 1 | |
| 38 | Допустимое количество попыток PIN-кода превышает | .1 | |
| 39 | Нет кредитного счета | 1 | |
| 40 | Функция запроса не поддерживается | 1 | |
| 41 | Потерянная карта | 1 | |
| 42 | Нет универсальной учетной записи. Дополнительная информация | 1 | |
| 43 | Украденная карта, забрать | 1 | |
| 44 | Без инвестиционного счета | 1 | |
| 45-50 | Зарезервировано для использования по стандарту ISO | 1 | |
| 51 | Недостаточно средств | 1 | Да |
| 52 | Нет расчетного счета | 1 | |
| 53 | Нет сберегательного счета | 1 | |
| 54 | Срок действия карты истек. Дополнительная информация | 1 | |
| 55 | Неверный PIN-код | 1 | |
| 56 | Нет записи карты | 1 | |
| 57 | Транзакция не разрешена держателю карты | 1 | |
| 58 | Транзакция не разрешена для терминала | 1 | |
| 59 | Подозрение на мошенничество | 1 | |
| 60 | Картоприемник контактный эквайрер | 1 | |
| 61 | Превышен лимит суммы снятия. Дополнительная информация | 1 | Да |
| 62 | Ограниченная карта | 1 | |
| 63 | Нарушение безопасности | 1 | |
| 64 | Исходная сумма неверна | 1 | |
| 65 | Превышен предел частоты снятия средств | 1 | Да |
| 66 | Картоприемник отдел охраны эквайеров вызовов | 1 | |
| 67 | Жесткий захват (требуется получение карты в банкомате) | 1 | |
| 68 | Ответ получен слишком поздно | 1 | Да |
| 69-74 | Зарезервировано для использования по стандарту ISO | 1 | |
| 75 | Допустимое количество попыток ввода PIN-кода превышает | .1 | Да |
| 76-89 | Зарезервировано для частного использования | 1 | |
| 90 | Выполняется отключение (переключиться на завершение рабочего дня и начало следующего.Транзакция может быть отправлена повторно через несколько минут). | 1 | Да |
| 91 | Эмитент или коммутатор не работает. Дополнительная информация | 1 | Да |
| 92 | Финансовое учреждение или промежуточное сетевое средство не могут быть найдены для маршрутизации | 1 | Да |
| 93 | Транзакция не может быть завершена. Нарушение закона | 1 | |
| 94 | Дублирующая коробка передач | 1 | Да |
| 95 | Ошибка согласования | 1 | |
| 96 | Неисправность системы | 1 | Да |
| 97 | Сообщает, что итоги согласования были сброшены | 1 | |
| 98 | Ошибка MAC-адреса | 1 | |
| 99 | Зарезервировано для национального использования | 1 | |
| ЕА | Текст ответазависит от причины ошибки | .2 | |
| ЭГ | Текст ответазависит от причины ошибки | .2 | |
| ЭМ | Ошибка на уровне Merchant Server | 2 | |
| N1 | Неизвестная ошибка (только для Новой Зеландии) | 1 | |
| N2 | Банк отклонил транзакцию (только для Новой Зеландии) | 1 | |
| Н | Нет ответа от банка (только для Новой Зеландии) | 1 | |
| N4 | Карта с истекшим сроком действия (только для Новой Зеландии) | 1 | |
| N5 | Недостаточно средств (только для Новой Зеландии) | 1 | |
| N6 | Ошибка связи с банком (только для Новой Зеландии) | 1 | |
| N7 | Системная ошибка сервера платежей (только для Новой Зеландии) | 1 | |
| N8 | Тип транзакции не поддерживается (только для Новой Зеландии) | 1 | |
| N9 | Банк отклонил транзакцию (только для Новой Зеландии) | 1 | |
| Н/Д | Транзакция прервана (только для Новой Зеландии) | 1 | |
| НЗ | Транзакция отменена (только для Новой Зеландии) | 1 | |
| НД | Отложенная транзакция (только для Новой Зеландии) | 1 | |
| НФ | Ошибка аутентификации 3D Secure (только для Новой Зеландии) | 1 | |
| НИ | Ошибка кода безопасности карты (только для Новой Зеландии) | 1 | |
| Нидерланды | Транзакция заблокирована (только для Новой Зеландии) | 1 | |
| НН | Владелец карты не зарегистрирован в 3D Secure (только для Новой Зеландии) | 1 | |
| НП | Транзакция ожидает обработки (только для Новой Зеландии) | 2 | |
| NR | Превышен лимит повторных попыток, транзакция не обработана (только для Новой Зеландии) | 1 | |
| НТ | Ошибка проверки адреса (только для Новой Зеландии) | 1 | |
| НУ | Ошибка кода безопасности карты (только для Новой Зеландии) | 1 | |
| НВ | Ошибка проверки адреса и кода безопасности карты (только для Новой Зеландии) | 1 | |
| Q1 | Неизвестный покупатель | 1 | |
| Q2 | Ожидание транзакции | 2 | |
| Q3 | Ошибка подключения к платежному шлюзу. Дополнительная информация | 3 | Да |
| 4 квартал | Платежный шлюз недоступен | 3 | Да |
| Q8 | Ошибка проверки регистрации 3D Secure | 3 | |
| Q9 | Ошибка аутентификации 3D Secure | 3 | |
| Контроль качества | Неверные параметры | 3 | |
| QB | Тип заказа в настоящее время не поддерживается | 3 | |
| КК | Неверный тип заказа | 3 | |
| QD | Неверная сумма платежа — сумма платежа меньше минимального/превышает максимально допустимый предел | 1 | |
| QE | Внутренняя ошибка | 3 | |
| QF | Ошибка платежного шлюза | 3 | Да |
| QG | Неизвестный номер заказа клиента | 3 | |
| QH | Неизвестное имя пользователя клиента | 3 | |
| QI | Транзакция не завершена — свяжитесь с Westpac для подтверждения сверки | 2 | Да |
| QJ | Неверный пароль клиента | 3 | |
| QK | Неизвестный продавец | 3 | |
| QL | Бизнес-группа не настроена для клиента | 3 | |
| QM | Платежный инструмент не настроен для клиента | 3 | |
| QN | Ошибка конфигурации | 1 | |
| QO | Отсутствует платежный инструмент | 3 | |
| QP | Отсутствует учетная запись поставщика | 3 | |
| Недействительная карта \ Неверный номер подтверждения карты | 1 | ||
| QR | Повторить транзакцию | 2 | |
| QS | Транзакция прошла успешно | 0 | |
| QT | Неверная валюта | 3 | |
| КВ | Неизвестный IP-адрес клиента | 3 | |
| QV | Для возврата указан неверный номер заказа захвата, сумма возврата превышает сумму захвата или предыдущий захват не был одобрен | 1 | |
| QW | Неверный ссылочный номер | 1 | |
| QX | Произошла ошибка сети | 3 | Да |
| QY | Тип карты не принимается | 1 | |
| QZ | Транзакция с нулевой стоимостью | 0 | |
| РА | текст ответа зависит от причины отказа | 3 | |
| РГ | текст ответа зависит от причины отказа | 3 | |
| ринггитов | Отклонено на уровне сервера продавца | 3 | |
| № | Сокращенный от «Нет учетной записи». Этот код ответа указывает на то, что учетная запись QuickVault, используемая для транзакции, не найдена.Дополнительная информация. | 3 |
00 — Утверждено
Это означает, что транзакция авторизована.
Что означает авторизация: —
- Номер карты действителен
- Карта не заявлена как потерянная или украденная (хотя на самом деле она может быть потеряна, украдена или скомпрометирована [данные карты получены ненадлежащим образом или скопированы] и владелец карты не знает об этом)
- Имеется достаточно средств для покрытия транзакции.
Что НЕ означает авторизация: —
- Авторизация НЕ подтверждает, что лицо, предоставляющее номер карты, является законным держателем карты. Остается риск того, что лицо, предоставившее номер карты, либо украло, либо получило карту ненадлежащим образом.
Хотя важно получать авторизацию для каждой транзакции, это не защищает вас от риска мошенничества или возврата платежа.Риск мошенничества сохраняется даже после получения разрешения.
01 — Обратитесь к эмитенту карты
Это указывает на ошибку или проблему со стороны эмитента карты. Проблема может быть связана со счетом держателя карты. Этот код ответа часто является результатом одного из следующих: —
- Подозрение на мошенничество
- Недостаточно средств
- Украденная карта
- Карта с истекшим сроком действия
- Недействительный CVN
- Любое другое правило, наложенное эмитентом карты, которое вызывает отклонение (например,г. превышен дневной лимит, не произведен минимальный ежемесячный платеж, подозревается дублирование транзакции и т. д.).
д.).03 — Недействительный продавец
Это может указывать на проблему с конфигурацией продавца Westpac. Это также может быть возвращено для транзакций AMEX, когда есть проблема с настройкой в American Express. Этот код может быть возвращен из банка-эмитента, если им не нравится банк-эквайер. Примером этого может быть кто-то, кто пытается оплатить штраф за превышение скорости с помощью зарубежной карты.Зарубежный банк-эмитент вернет 03, указывая на то, что он не разрешит транзакцию через Интернет для австралийского банка.
04 — Карточка самовывоза.
Это может означать, что карта была утеряна или украдена. Владелец карты должен обратиться в свой банк-эмитент.
05 — Не соблюдать
Это указывает на ошибку или проблему со стороны эмитента карты. Проблема может быть связана со счетом держателя карты.В общем, причина этого кода ответа может быть любой из следующих: —
- Подозрение на мошенничество
- Недостаточно средств
- Украденная карта
- Карта с истекшим сроком действия
- Недействительный CVN
- Любое другое правило, установленное эмитентом карты, которое вызывает отклонение (например, превышение дневного лимита, невыполнение минимального ежемесячного платежа, подозрение на дублирующую транзакцию и т. д.).
д.).08 — Честь с идентификационным номером
Это означает, что транзакция авторизована.
Что означает авторизация: —
- Номер карты действителен
- Карта не заявлена как потерянная или украденная (хотя на самом деле она может быть потеряна, украдена или скомпрометирована [данные карты получены ненадлежащим образом или скопированы] и владелец карты не знает об этом)
- Имеется достаточно средств для покрытия транзакции.
Что НЕ означает авторизация: —
- Авторизация НЕ подтверждает, что лицо, предоставляющее номер карты, является законным держателем карты.Остается риск того, что лицо, предоставившее номер карты, либо украло, либо получило карту ненадлежащим образом.
Хотя важно получать авторизацию для каждой транзакции, это не защищает вас от риска мошенничества или возврата платежа.
Риск мошенничества сохраняется даже после получения разрешения.
12 — Неверная транзакция
Этот код часто возвращается эмитентом, когда он не принимает транзакцию.Это может быть, когда транзакция на одну и ту же сумму и у продавца предпринимается несколько раз быстро для одной и той же карты. Владелец карты должен обратиться в свой банк-эмитент.
14 — Неверный номер карты (нет такого номера)
Этот код указывает на то, что номер карты не существует. Также возвращается код, если используется карта AMEX, но продавец не настроен для карт AMEX.
17 — Отмена клиента
Этот код будет возвращен, если пользователь «аннулирует» транзакцию через интерфейс QuickStream или REST API (или «возвратит» транзакцию в тот же день, когда она была создана до прекращения расчетов).По сути, выполняется реверс.
22 — Предполагаемая неисправность
Этот код обычно указывает на то, что номер карты недействителен.
42 — Нет универсальной учетной записи
Эта ошибка возвращается некоторыми эмитентами, когда кредитный счет не существует в банке-эмитенте. Эта ситуация аналогична коду ответа 14.
54 — Карта с истекшим сроком действия
Эта ошибка возвращается, когда срок действия карты истек.Убедитесь, что дата истечения срока действия указана правильно, и повторите попытку транзакции. Если транзакция по-прежнему не работает, уточните у держателя карты, есть ли у него новая карта с новым сроком действия.
61 — Превышен лимит суммы снятия
Эта ошибка возвращается, когда у держателя карты недостаточно средств для оплаты указанной суммы. Спросите держателя карты, есть ли у него другая карта для оплаты.
91 — Эмитент или коммутатор не работает
Этот код используется для указания того, что время ожидания следующего участника операции по карте истекло, и транзакция была отменена.
Это может произойти между QuickStream и Westpac или дальше по цепочке. Этот ответ также может быть возвращен для транзакций предварительной авторизации, которые были отменены вручную.
92 — Финансовое учреждение или промежуточное сетевое средство не могут быть найдены для маршрутизации
Неверный номер карты. Первые 6 цифр номера карты указывают, какой банк выпустил карту. Они используются для маршрутизации запросов на карту через карточную сеть в банк-эмитент.Эта ошибка указывает на отсутствие банка, соответствующего первым 6 цифрам номера карты.
Нет учетной записи
Токен учетной записи QuickVault, используемый для транзакции, не найден или не включен. Убедитесь, что учетная запись QuickVault существует и включена. Вы можете сделать это через REST API, QuickGateway или войдя в QuickStream.
Файлы ответов на платежи с 2-символьным полем кода ответа могут сообщать об этом как Нет , а не Нет счета .
Q3 — Платежный шлюз недоступен
Нисходящий шлюз плат был недоступен. Операция по карте не предпринималась, и записи о транзакции не будет. Когда вы получите этот код ответа, транзакция не будет существовать в QuickStream.
QI — транзакция не завершена
Этот код состояния указывает на то, что сообщение запроса было отправлено на сервер QuickStream, но ответ не был получен в течение времени ожидания.
QQ — Недействительная карта
Код ошибки QQ указывает на то, что данные карты (номер карты, срок действия или CVN) недействительны. Это может быть связано с тем, что номер карты не соответствует контрольной цифре, введена неверная дата истечения срока действия или введен неверный CVN.
QY — Тип карты не принимается
Код ошибки QY указывает на то, что продавец не поддерживает конкретную схему карты. Этот код ошибки обычно возвращается для карт American Express и Diners Club или при использовании дебетовой карты UnionPay.
Поддерживаются только карты UnionPay.
Коды ответа на транзакции по банковскому счету
(также известные как коды ответа на транзакцию прямого ввода)
Во всех случаях, когда код ответа требует, чтобы владелец счета связался со своим банком, будет полезно, если он сможет указать дату и сумму неудачной попытки транзакции и, в частности, спросить банк, почему он вернул этот статус для попытки транзакции. В противном случае сотрудники банка-эмитента могут просто проверить наличие средств на счете.
Успешные транзакции прямого ввода обычно имеют код ответа G — обработка исключений WBC успешно выпущена.
| Общий код | Описание |
|---|---|
| 0 | Утверждено. О транзакциях с трехдневным расчетом может сообщаться сводка 0 до того, как транзакция будет отклонена банком клиента. При работе с расчетным периодом 3 дня необходимо отслеживать транзакцию в течение всего расчетного периода. |
| 1 | Отклонено |
| 2 | Обработка |
| 3 | Отклонено |
| Код | Описание | Сводный код | Мягкий спуск |
|---|---|---|---|
| Ноль | Ноль | 0 | |
| Нет счета | Аккаунт не зарегистрирован | 1 | |
| Дубликат | Двойная транзакция | 1 | |
| Новый | Новый | 2 | |
| 1 | Неверный номер BSB | 1 | |
| 2 | Платеж остановлен. Дополнительная информация | 1 | |
| 3 | Аккаунт закрыт. Дополнительная информация | 1 | |
| 4 | Клиент умер | 1 | |
| 5 | Нет учетной записи/Неправильный номер учетной записи.Дополнительная информация | 1 | |
| 6 | Обратитесь к покупателю. Дополнительная информация | 1 | Да |
| 7 | Нет формы PDC | 1 | |
| 8 | Недопустимый идентификационный номер пользователя | 1 | |
| 9 | Другое. Дополнительная информация | 1 | Да |
| Успех | Утверждено или успешно завершено | 0 | |
| Р | Ошибка обработки исключений WBC — см. описание | 3 | |
| Г | Обработка исключений WBC успешно запущена.Дополнительная информация | 0 | |
| С | Обработка исключения WBC — отменено | 3 | |
| Д | Обработка исключений WBC — отозван | 3 | |
| № | Сокращенный от «Нет учетной записи». Этот код ответа указывает на то, что учетная запись QuickVault, используемая для транзакции, не найдена.Дополнительная информация. | 3 | |
| ОТМЕНЕН | Отмена клиента. Дополнительная информация. | 3 |
2 — Платеж остановлен
Владелец счета потребовал, чтобы его банк прекратил любые операции прямого дебетования. Свяжитесь с клиентом, чтобы определить альтернативный механизм оплаты или если он хочет прекратить обслуживание.
3 — Счет закрыт
Владелец учетной записи закрыл свою учетную запись. Свяжитесь с вашим клиентом, чтобы запросить новые данные учетной записи.
5 — Нет учетной записи/Неверная учетная запись#
Свяжитесь со своим клиентом, чтобы определить, верны ли у вас BSB и номер счета.
Для них может оказаться полезным отправить вам по факсу первую страницу выписки со своего банковского счета, чтобы вы могли убедиться, что у вас есть правильный BSB и номер счета.
6 — Обратитесь к покупателю
Свяжитесь со своим клиентом, чтобы определить, достаточно ли средств на его счету, верны ли BSB и номер счета, которые у вас есть, и разрешает ли его счет операции прямого дебетования.
9 — прочее
Банки используют этот код ответа по своему усмотрению. Если вы получили этот код ответа для клиента, и у вас никогда не было успешного дебетования для этого клиента, сначала проверьте BSB и номер счета. Это может указывать на одно из следующего:
- Счет не поддерживает прямой дебет
- Неверный номер счета
- Недостаточно средств
- Подозрение на мошенничество
- Любое другое правило, установленное банком владельца счета, которое вызывает отклонение (например,г. превышен дневной лимит, подозревается дублирование транзакции и т. д.)
превышен дневной лимит, подозревается дублирование транзакции и т. д.)G — Обработка исключений WBC успешно выпущена
Вестпак обрабатывает транзакцию. Если дебет от другого банка, Westpac отправил транзакцию в этот банк. Когда транзакция прямого ввода успешна, она остается в этом коде ответа. Когда транзакция отклонена и возвращена, ответу будет присвоен другой код ответа.
ОТМЕНА — Отмена клиента
Этот код будет возвращен, если пользователь «аннулирует» транзакцию через интерфейс QuickStream или REST API.По сути, выполняется реверс.
Нейропсихиатрия дисфункции лобных долей при агрессивном и преступном поведении: критический обзор нарушение может смягчить или оправдать преступное поведение. 1–4 В частности, дисфункция лобных долей используется для объяснения действий некоторых лиц, обвиненных или осужденных за насильственные преступления, которые, по-видимому, не могут сдерживать импульсивную, тривиально мотивированную или привычную агрессию.
.5-7 Но в то время как клинические наблюдения и современные теории функции префронтальной сети предполагают, что нарушения лобных долей могут способствовать агрессивному и преступному поведению, сила этой гипотетической связи еще предстоит установить. В этом документе оцениваются доказательства причинно-следственной связи между аномальной функцией лобных долей и насильственными преступлениями, основанные на обзоре современной исследовательской литературы. Мы нашли статьи с помощью поиска MEDLINE с 1966 по 2000 год, сочетая ключевое слово «лобная доля» с терминами «агрессия», «насилие», «преступность», «антисоциальное расстройство личности», «психопатия», «расстройство импульсивного контроля», и «эпизодический дисконтроль.Затем мы провели ручной поиск по соответствующим спискам литературы. Статьи были выбраны для обзора, если они содержали данные клинических, лабораторных или нейропсихологических тестов, связывающие функцию лобных долей с агрессией, преступностью или насилием. В этом обзоре мы принимаем определение агрессии как любое угрожающее или физически оскорбительное поведение, направленное на людей или окружающую среду.
«Насилие» относится к действиям, причиняющим физический вред в нарушение социальных норм. Мы делим наши результаты на следующие рубрики: (1) исследования, связывающие клинические фокальные расстройства лобных долей с агрессивным поведением; (2) исследования, сообщающие о нейропсихологических показателях функции лобных долей у агрессивных и антисоциальных субъектов; (3) исследования клинических неврологических данных у агрессивных и криминальных групп населения; и (4) нейровизуализационные исследования агрессивных и склонных к насилию субъектов.В заключение мы оценим величину и специфичность предполагаемой связи между дисфункцией лобных долей и насилием и обсудим последствия для будущих исследований.
Очаговые поражения лобных долей и агрессивное поведение
В тематических исследованиях еще в 1835 году сообщалось о появлении антисоциальных черт личности после травмы лобной доли.8 Такие случаи обычно связаны с повреждением орбитофронтальной коры, которое клиническое наблюдение связывает с «плохим контролем импульсов, взрывными вспышками агрессии, неуместной словесной непристойностью, шутливость и отсутствие межличностной чувствительности.
9 Такая грубая дисрегуляция аффекта и поведения может иметь место, в то время как когнитивные, двигательные и сенсорные функции остаются относительно сохранными. и действительные критерии контрольного списка, прочно ассоциируется с насилием и преступностью.11-13
В сообщениях о клинических случаях описан аналогичный синдром «приобретенной социопатии» у лиц, перенесших вентромедиальную префронтальную травму во взрослом возрасте.14-16 Несмотря на то, что стандартные нейропсихологические тесты интеллекта и исполнительных функций показывают минимальные нарушения, эти субъекты демонстрируют заметный дефицит в задачах реальной жизни, требующих суждения, осознания социально приемлемого поведения и способности оценивать будущие последствия. 17 Лица с повреждением лобной сети приобрели в возрасте до 8 лет также сообщалось о рецидивирующем импульсивном, агрессивном и антиобщественном поведении во взрослом возрасте, связанном с первичным дефицитом тестов исполнительной функции, плохим абстрактным концептуальным мышлением, неспособностью представить субъективный опыт другого человека и незрелыми моральными рассуждениями.
.18-20 Однако в одном отчете описаны два случая улучшения импульсивного и антиобщественного поведения после лобной черепно-мозговой травмы во взрослом возрасте.21
Крупные систематические исследования когорт ветеранов войны с черепно-мозговыми травмами также выявили связь между поражениями лобных долей и агрессивным или антиобщественным поведением, хотя распространенность реальных насильственных преступлений кажется небольшой. Среди немецких исследователей, описывавших личностные изменения у ветеранов Первой и Второй мировых войн с травмами лобных долей, Клейст обнаружил устойчивую связь между орбитофронтальными поражениями и последующим антисоциальным поведением.8 Пять пациентов (3%) в выборке из 144 британских ветеранов Второй мировой войны с проникающими ранениями головы совершили «преступления и проступки», хотя у всех пяти повреждения были ограничены лобными долями.22 Менее 5% всех субъектов с лобными долями травмы в аналогичном исследовании финских ветеранов Второй мировой войны ранее судимы по уголовным делам, и только один из них совершил насильственное преступление.
23
Вьетнамское исследование травм головы (VHIS) показало, что субъекты с повреждениями, ограниченными лобными долями, склонны к более агрессивному и жестокому поведению по сравнению с пациентами с нелобными травмами головы и контрольной группой без травм головы.24 Около 14% испытуемых с травмой лобной доли участвовали в драках или повреждали имущество, по сравнению с примерно 4% в контрольной группе без травм головы. Исследование также выявило значительную связь между повышенной агрессией и фокальными медиофронтальными и орбитофронтальными повреждениями, выявленными на КТ головного мозга. Отчеты также выявили более высокие показатели антиобщественного поведения (включая воровство, физическое насилие и комментарии или ухаживания сексуального характера) у пациентов с лобно-височной деменцией, даже по сравнению с пациентами с таким же когнитивным нарушением с болезнью Альцгеймера.25 26
Все эти исследования были ретроспективными, и в большинстве из них не осуществлялся адекватный контроль известных факторов риска насилия.
Исследование VHIS, например, не сообщало о предшествующей истории агрессии, злоупотреблении психоактивными веществами, стабильной занятости, социально-экономическом статусе, наличии психических симптомов или расстройств, отличных от депрессии, или уголовных обвинениях или других юридических действиях. Без таких данных остается неясным, какая часть обнаруженного увеличения агрессивного поведения может быть конкретно связана с очаговым повреждением лобной доли.
Нейропсихологические исследования агрессивных и антисоциальных субъектов
Предыдущий всеобъемлющий обзор нейропсихологических исследований Кандела и Фрида (1989) показал, что «доказательства связи между специфически агрессивным преступным поведением и дисфункцией лобных долей в лучшем случае слабы». Синдром гиперактивности (СДВГ), скорее всего, является причиной дефицита лобной исполнительной функции, связанной с расстройством поведения подростков, но считается, что в таких случаях СДВГ может усилить агрессию.
28 В таблице 1 обобщены результаты соответствующих нейропсихологических исследований, опубликованных с 1989 г. 29-36
Нейропсихологические исследования функции лобных долей у агрессивных и асоциальных субъектов
В одном исследовании сообщалось, что ошибки в одном субтесте из набора показателей исполнительной функции значительно коррелировали с диагнозом антисоциального расстройства личности в выборке мужского сообщества.29 Небольшое исследование субъектов, пристрастившихся к кокаину, все из которых соответствовали расстройством личности, обнаружили, что субъекты с высоким уровнем насилия как группа показали значительно лучшие результаты, чем субъекты с низким уровнем насилия по широко распространенному показателю лобного исполнительного функционирования.30 Напротив, два исследования с использованием лабораторной процедуры, предназначенной для выявления агрессивного поведения, коррелировали снижение производительности в тестах на исполнительные функции с повышенной агрессией в выборке мужчин без неврологических, психиатрических заболеваний или злоупотребления психоактивными веществами в анамнезе.
31
32
Проспективное исследование показало, что низкие баллы по тестам на исполнительные функции в значительной степени предсказывали агрессию, о которой сообщали сами, у мальчиков в возрасте от 10 до 12 лет с отцовскими историями злоупотребления психоактивными веществами, но результаты не учитывали СДВГ.33 Те же ведущие авторы провели последующее исследование агрессии по типу «случай-контроль» у девочек-подростков с расстройствами поведения с поправкой на СДВГ: низкие показатели исполнительной функции сохранили достоверную независимую корреляцию с физически агрессивным антисоциальным поведением. 34 В годичном проспективном исследовании пациентов судебно-психиатрического стационара у тех, кто совершил насильственное преступление, низкие баллы по трем тестам лобной исполнительной функции значительно предсказывали частоту агрессии, составляя 57% дисперсии.35 Хотя исследования субъектов-психопатов не продемонстрировали лобной исполнительной дисфункции,27 в одном отчете было обнаружено, что по сравнению с преступниками, не являющимися психопатами, преступники-психопаты показали значительный дефицит тестов, специально отобранных для оценки орбитофронтальной и вентромедиальной функции.
36
В целом, эти нейропсихологические исследования, как правило, подтверждают значительную связь между префронтальной исполнительной дисфункцией, измеряемой нейропсихологическим тестированием, и усилением антисоциального и агрессивного поведения.В популяциях с предшествующим риском антисоциального поведения или агрессии наличие дефицита исполнительной функции может иметь значение для оценки вероятности агрессии в будущем. Однако исследования психопатов показывают, что стандартные тесты исполнительной функции могут пропускать орбитальную или вентромедиальную префронтальную дисфункцию, связанную с агрессией. Задержка созревания в развитии префронтальной коры 37 или недостаточное образование или социализация, связанная с психосоциальной депривацией, или и то, и другое 39 34 38 также может быть причиной дефицита результатов нейропсихологических тестов, связанного с агрессией.
Клинические неврологические данные у агрессивных и преступных групп населения
В предыдущем обзоре был сделан вывод о том, что у антисоциальных субъектов было больше аномалий ЭЭГ, преимущественно передних.
39 Последующие исследования продолжали обнаруживать аномальную лобную активность ЭЭГ, а также сниженные потенциалы, связанные с лобными событиями, коррелирующие с антисоциальным расстройством личности или историей агрессии.40-42 В исследовании взрослых мужчин, злоупотребляющих наркотиками, например, субъекты, оцененные как «высокоагрессивные» по шкале самоотчета, показали статистически значимое лобное замедление ЭЭГ по сравнению с «низкоагрессивной» группой.43 Серия случаев, описывающая повторяющуюся тяжелую агрессию у умственно отсталых субъектов, объясняла их поведение лобными припадками, основываясь на феноменологическом сходстве с лобными иктальными автоматизмами; У 60% испытуемых были аномальные ЭЭГ, у 20% — фокальные лобные или лобно-височные изменения.44 Сообщения о случаях также связывают всплески орбитофронтальной ЭЭГ с насильственными галлюцинациями и агрессивным поведением.45 Исследование 333 заключенных, направленных на обследование после предъявления обвинения в насильственном преступлении.
конкретно связывал данные ЭЭГ в лобной области с «привычной физической агрессией или взрывной яростью.46 После исключения субъектов с клиническими признаками структурного повреждения головного мозга у 56,9% привычно агрессивных субъектов были обнаружены нарушения ЭЭГ (62,2% лобные) по сравнению с 11,8% других субъектов, совершивших единичный изолированный агрессивный акт.
В другом отчете о неврологических находках у 31 субъекта, которые были направлены адвокатами в связи с заявлениями о смягчении последствий обвинений в убийстве, было обнаружено, что у 64,5% были обнаружены «некоторые физические признаки дисфункции лобной области». , паратония, аномальные плавные следящие движения глаз, снижение беглости слов и ошибки реципрокных движений рук.При обследовании выявлено три и более признака у 32,3%, два признака у 9,7% и один признак у 22,6%. Ретроспективный обзор карт показал, что поражение лобной доли было лучшим предиктором участия в эпизоде насилия среди стационарных пациентов психоневрологического отделения, составляя 11% дисперсии, опережая количество дней пребывания в стационаре, судорожное расстройство, злоупотребление алкоголем в анамнезе, и аффективный психоз.
48 Проспективное исследование функции лобных долей и проявления насилия у пациентов психиатрических стационаров с аффективными и психотическими расстройствами не выявило существенных различий в лобных или других неврологических симптомах между склонными к насилию и ненасильственными пациентами.49 Однако у постоянно склонных к насилию пациентов было значительно большее поражение лобных долей, чем у кратковременно склонных к насилию пациентов, и их поведение казалось менее чувствительным к факторам окружающей среды. В другом исследовании, проведенном теми же авторами, сообщается, что лобная исполнительная дисфункция в значительной степени связана с насилием в обществе в анамнезе, но не является предиктором нападений в стационаре.50
Эти исследования показывают, что клинические признаки дисфункции лобных долей превалируют среди лиц, склонных к агрессивному и антиобщественному поведению.Однако большинство испытуемых либо были направлены адвокатами, либо имели известные или подозреваемые нервно-психические расстройства, и поэтому в целом не представляют собой насильственных преступников.
Простое наличие аномалий ЭЭГ или лобных неврологических признаков также не объясняет, повлияли ли такие находки на поведение во время предполагаемого преступления и каким образом. Два параллельных проспективных исследования не подтверждают ретроспективный отчет о том, что результаты лобных долей предсказывают агрессивное поведение в условиях стационара.Однако клинические признаки дисфункции лобных долей, по-видимому, связаны с повторяющейся или постоянной агрессией.46-50
Нейровизуализация у агрессивных и склонных к насилию субъектов
Морфометрические и функциональные нейровизуализационные исследования агрессивных и склонных к насилию субъектов постоянно обнаруживали аномалии лобных долей (таблица 2).51-62 Хорошо спланированное МРТ-объемное исследование головного мозга сравнило группу с антисоциальным расстройством личности с зависимыми от психоактивных веществ, психиатрическими и нормальными контрольными группами.51 Субъекты с антисоциальным расстройством личности показали значительные различия по трем параметрам: больше насильственных преступлений, больше психопатических черт; и уменьшенный общий префронтальный объем серого вещества.
МРТ-исследование межприступной агрессии при височной эпилепсии показало, что по сравнению с нормальным контролем и неагрессивными пациентами с височной эпилепсией у пациентов с височной эпилепсией с рекуррентной эпизодической агрессией было статистически значимое уменьшение серого вещества в лобной доле; область максимальной разницы вовлекала левую переднюю лобно-латеральную кору.52
Нейровизуализационные исследования у буйных и агрессивных субъектов
В трех исследованиях использовалась однофотонная эмиссионная компьютерная томография (ОФЭКТ) сканирования мозга для оценки антисоциального и агрессивного поведения. субъекты-алкоголики.53 Как группа, подростки и взрослые психиатрические пациенты, которые физически напали на другого человека или уничтожили имущество, показали значительно сниженную префронтальную активность по сравнению с неагрессивными психиатрическими пациентами из контрольной группы.54 По сравнению с пациентами с неагрессивной деменцией у пациентов с агрессивной деменцией с той же степенью когнитивных и психических нарушений была выраженная передневисочная гипоперфузия слева и двусторонняя верхняя лобная гипоперфузия, но не было существенных различий в орбитофронтальной области.
55
Два исследования сканирования мозга с помощью позитронно-эмиссионной томографии (ПЭТ), в которых сравнивали пациентов судебно-психиатрической экспертизы с нормальным контролем, задокументировали снижение кровотока или метаболизма в лобной коре головного мозга, связанное с «повторяющимся» и «бесцельным» агрессивным поведением.56 57 Другое ПЭТ-исследование «импульсивной агрессии» показало, что, по сравнению с непсихиатрической контрольной группой, у пациентов с расстройствами личности (преимущественно антисоциальными, пограничными и нарциссическими) наблюдалось снижение передне-медиального и левого переднего орбито-фронтального метаболизма, что коррелировало с повышенными баллами по самооценке. сообщили о шкале агрессии.58 Метаболизм лобной коры не отличал пациентов с антисоциальным расстройством личности от контрольной группы.
В другом исследовании изучался 41 человек, обвиненный в убийстве или непредумышленном убийстве, которые были направлены на ПЭТ в связи с психиатрической экспертизой на предмет уголовной ответственности, способности предстать перед судом или требований о смягчении последствий.
59 По сравнению с контрольной группой (соответствующей по возрасту, полу и диагнозу шизофрении, если таковой имеется), «убийцы» как группа демонстрировали статистически значимое двустороннее снижение префронтального метаболизма во время задачи активации лобных долей. Последующий отчет о тех же испытуемых показал, что только те субъекты, которые были слепо оценены как не имеющие истории психосоциальной депривации, имели значительно более низкие общие показатели префронтального метаболизма. Дальнейшее исследование разделило этих же субъектов на «хищных» и «аффективных» убийц на основе криминалистическая типология, отличающая контролируемую, целенаправленную агрессию для достижения желаемой цели от импульсивной, эмоционально заряженной агрессии.61 Аффективные убийцы имели значительно более низкую префронтальную метаболическую активность по сравнению с контрольной группой, тогда как лобный метаболизм хищных убийц напоминал контрольную группу. В ПЭТ-исследовании здоровых добровольцев, которых проинструктировали представить себе сценарий, включающий их собственное агрессивное поведение, визуальное проявление безудержной агрессии коррелировало со значительным очаговым снижением вентромедиального лобного кровотока по сравнению с эмоционально нейтральным сценарием.
62
Совокупные данные этих нейровизуализационных исследований указывают на сильную связь между повышенной агрессией и уменьшением размера или активности префронтальной коры.Хотя в большинстве исследований упоминаются двусторонние префронтальные аномалии, в других конкретно упоминаются левые передние лобные или орбитофронтальные находки, а также нефронтальные области мозга. Эти несоответствия могут отражать различия, связанные с экспериментальными условиями, ограничениями технологии визуализации или выбором субъектов. У большинства участников этих исследований были известные или предполагаемые психические расстройства, потенциально способствовавшие изменениям префронтальной функции. Исследования с использованием ПЭТ зафиксировали очаговое снижение активности лобной коры, связанное с различными нервно-психическими расстройствами, а также преходящими психическими состояниями, такими как индуцированная грусть и эпизоды расстройства настроения.63-65 Сообщаемое уменьшение префронтального размера или активности может, таким образом, представлять собой предрасположенность к аффективным состояниям, связанным с агрессивным поведением, не обязательно означая неспособность избежать реальных насильственных действий.
66 Тенденция результатов нейровизуализации, которая связывает префронтальные аномалии с « бесцельная» или аффективная агрессия, в отличие от преднамеренного или хищнического поведения, поддерживает эту интерпретацию.
Обсуждение
Исследования, рассмотренные в этом обзоре, показывают, что клинически значимая дисфункция лобных долей связана с агрессивным нарушением контроля.Субъекты как с травматическими, так и с нейродегенеративными расстройствами, в первую очередь затрагивающими префронтальную кору, демонстрируют повышенный уровень агрессивного и антисоциального поведения по сравнению с субъектами, у которых нет или не лобных повреждений головного мозга. Исследования, использующие нейропсихологическое тестирование, неврологическое обследование, ЭЭГ и нейровизуализацию, также, как правило, обнаруживают доказательства повышенного уровня дисфункции префронтальной сети среди агрессивных и антисоциальных субъектов. Дисфункция префронтальной сети, по-видимому, наиболее конкретно связана с повторяющимся импульсивным подтипом агрессии, который может способствовать агрессивному поведению.
Два проспективных исследования показывают, что в популяциях с риском антисоциального или агрессивного поведения результаты нейропсихологических тестов исполнительной функции могут иметь значение для оценки вероятности агрессии в будущем.33
35 Однако ни одно исследование не показывает, что нарушения в префронтальной коре предсказывают насильственные преступления.
Методологические проблемы в этой литературе включают отсутствие проспективных данных, небольшое количество субъектов и отсутствие адекватного контроля известных факторов риска насилия. Выборки для исследования часто берутся из групп (заключенных, адвокатов по направлению или лиц с тяжелыми неврологическими или психическими заболеваниями), которые не отражают общую популяцию или даже более крупную криминальную популяцию.Отчеты, описывающие лиц, обвиняемых в насильственных преступлениях, как правило, цитируют грубые показатели функции мозга с низкой специфичностью и сомнительной клинической значимостью, при этом не удается в достаточной степени связать клинические данные с конкретным рассматриваемым агрессивным поведением.
Стандартные нейропсихологические тесты исполнительной функции, обычно используемые в исследованиях антисоциальных субъектов, также могут не выявить орбитофронтальную или вентромедиальную дисфункцию, связанную с агрессивным поведением. Хотя большая часть исследований насильственного и преступного поведения указывает на множественные, вероятно взаимодействующие, причинные факторы, лишь немногие исследования, связывающие насильственные преступления с дисфункцией лобных долей, адекватно учитывают сопутствующие психосоциальные переменные, такие как эмоциональный стресс, злоупотребление наркотиками и алкоголем, физическое и сексуальное насилие, семейное насилие. разруха и нищета.4
Исследования субъектов с приобретенной травмой лобной доли подтверждают ожидаемую связь повышенной агрессии с фокальным орбитофронтальным или вентромедиальным лобным повреждением, или обоими. Однако в нейропсихологической литературе отмечается склонность к повышенному агрессивному поведению, связанному с нарушением исполнительной функции, что коррелирует с дорсолатеральной префронтальной дисфункцией.
31
32 Одна из гипотез, объясняющая противоречивые данные о локализации, состоит в том, что орбитофронтальная и дорсолатеральная префронтальная дисфункция по-разному способствует нарушению контроля над агрессией.Дорсолатеральная дисфункция может преобладать у лиц с коморбидными признаками внутриутробного или связанного с родами повреждения головного мозга, нарушений обучения, синдрома дефицита внимания и гиперактивности, злоупотребления психоактивными веществами и антисоциального расстройства личности.28
67 Эллиот охарактеризовал эту группу как имеющую эпизодическую агрессивную неуправляемость, коренящуюся в «отклонении развития», проявляющуюся «синдромом дефицита внимания и минимальной мозговой дисфункцией» и связанную с неврологическими мягкими симптомами и дефицитом исполнительной функции.68 Возникающие в результате образовательные и социальные неудачи, вероятно, способствуют агрессивной и антисоциальной адаптации к жизни, а также связанным с этим плохим результатам нейропсихологических тестов. Дефицит исполнительной функции, таким образом, может увеличить риск насилия за счет прямого воздействия на импульсный контроль или за счет связанных психосоциальных эффектов, или того и другого, либо интерактивно, либо независимо.
Лица с клинически выраженными нервно-психическими расстройствами, сопровождающимися очаговым поражением структурно-функциональных компонентов лобной сети, особенно орбитальной и вентромедиальной префронтальной коры, составляют другую группу.Ретроспективные данные убедительно подтверждают связь между расторможенным типом синдрома лобной сети и агрессивным нарушением контроля. Описания случаев предполагают, что фокальная орбитофронтальная травма специфически ухудшает способность к социальному суждению, избеганию риска и эмпатии, что подавляет неуместную или рефлекторную агрессию. Однако фактическая частота агрессивного поведения кажется относительно низкой. На основании результатов, рассмотренных здесь,24 48 разумное предположение о повышенном риске насилия, связанного с клинически значимой фокальной травмой лобной доли, может быть на 10% выше базового показателя для данной популяции.Подтверждение этой оценки должно дождаться проспективных исследований.
В дополнение к использованию проспективного дизайна, будущие исследования, проверяющие связь между дисфункцией лобных долей и агрессией, должны включать контроль известных факторов риска, способствующих агрессивному поведению. Клиническое описание характера и степени поражения лобных долей в сочетании с вниманием к типу (преднамеренное или импульсивное), частоте и тяжести агрессивного поведения должно помочь прояснить взаимосвязь мозг-поведение.Точное измерение повышенного риска насилия у субъектов с префронтальной дисфункцией также требует сравнения с показателями агрессии в соответствующих контрольных группах. Нейропсихиатрическое обследование склонных к насилию пациентов должно включать клиническую оценку поражения лобных долей и нейропсихологическую оценку исполнительных функций, особенно в случаях рецидивирующей импульсивной агрессии. Дальнейший прогресс в изучении агрессии и дисфункции лобных долей потребует криминалистически обоснованного междисциплинарного подхода, который объединяет нейропсихиатрические, нейропсихологические и психофизиологические методы для изучения локализации мозга, социального познания и обработки эмоций.Лучшее понимание черепно-мозговой травмы и агрессии может затем помочь в принятии медицинских мер, общественного здравоохранения и социальной политики для предотвращения насилия.69
Благодарности
Мы признательны докторам Шерверту Фрейзеру, Полу С. Аппельбауму и Кеннету Л. Аппельбауму за их помощь и поддержку. Мы также благодарим доктора Джеймса Эллисона за его полезный обзор рукописи.
Острая печеночная недостаточность: основы практики, предыстория, патофизиология
[рекомендации] Lee WM, Larson AM, Stravitz RT.Документ с изложением позиции AASLD: лечение острой печеночной недостаточности: обновление 2011 г. Гепатология. Доступно по адресу https://www.aasld.org/sites/default/files/guideline_documents/alfenhanced.pdf. 2011 г.; Доступ: 13 июня 2017 г.
Ли В.М., Стравиц Р.Т., Ларсон А.М. Введение в пересмотренный документ с изложением позиции Американской ассоциации по изучению заболеваний печени в отношении острой печеночной недостаточности, 2011 г. Гепатология . 2012 март 55 (3): 965-7. [Ссылка QxMD MEDLINE]. [Полный текст].
Stravitz RT, Kramer AH, Davern T и др. для Исследовательской группы по острой печеночной недостаточности.Интенсивная терапия пациентов с острой печеночной недостаточностью: рекомендации Исследовательской группы острой печеночной недостаточности США. Крит Кеар Мед . 2007 35 ноября (11): 2498-508. [Ссылка QxMD MEDLINE].
Бернал В. Интенсивная поддерживающая терапия. Трансплантат печени . 9 (9) сентября 2003 г.: S15-7. [Ссылка QxMD MEDLINE].
Джалан Р. Острая печеночная недостаточность: текущее лечение и перспективы на будущее. Дж Гепатол . 2005. 42 приложение (1): S115-23.[Ссылка QxMD MEDLINE].
Sussman NL, Gislason GT, Conlin CA, Kelly JH. Устройство экстракорпоральной помощи печени Hepatix: первый клинический опыт. Артиф Органы . 1994 май. 18(5):390-6. [Ссылка QxMD MEDLINE].
Hughes RD, Williams R. Использование биоискусственных и искусственных устройств для поддержки печени. Дис Печени Семина . 1996 16 ноября (4): 435-44. [Ссылка QxMD MEDLINE].
Нюберг С.Л., Мисра С.П.Системы поддержки печени гепатоцитов — клиническое обновление. Mayo Clin Proc . 1998 авг. 73(8):765-71. [Ссылка QxMD MEDLINE].
Деметриу А.А., Браун Р.С. мл., Бусуттил Р.В. и др. Проспективное, рандомизированное, многоцентровое, контролируемое исследование биоискусственной печени при лечении острой печеночной недостаточности. Энн Сург . 2004 май. 239(5):660-7; обсуждение 667-70. [Ссылка QxMD MEDLINE]. [Полный текст].
Джалан Р., Олде Даминк С.В., Дойц Н.Е., Хейс П.С., Ли А.Умеренная гипотермия у больных с острой печеночной недостаточностью и неконтролируемой внутричерепной гипертензией. Гастроэнтерология . 2004 г., ноябрь 127(5):1338-46. [Ссылка QxMD MEDLINE].
Цзян В., Дежарден П., Баттерворт РФ. Гипотермия ослабляет окислительный/нитрозативный стресс, энцефалопатию и отек головного мозга при острой (ишемической) печеночной недостаточности. Нейрохим Инт . 2009 июль-август. 55(1-3):124-8. [Ссылка QxMD MEDLINE].
Хофнэгл Дж. Х., Каритерс Р. Л. мл., Шапиро С., Ашер Н.Молниеносная печеночная недостаточность: итоги семинара. Гепатология . 1995 21 января (1): 240-52. [Ссылка QxMD MEDLINE].
Ли В.М., Шиодт Ф.В. Фульминантная печеночная недостаточность. В: Шифф Э.Р., Соррелл, М.Ф., Мэддри В.К., ред. Болезни Шиффа печени . 8-е изд. Балтимор, Мэриленд: Липпинкотт Уильямс и Уилкинс; 1999.
Lidofsky SD, Bass NM, Prager MC, et al. Мониторинг внутричерепного давления и трансплантация печени при фульминантной печеночной недостаточности. Гепатология . 1992 июль 16 (1): 1-7. [Ссылка QxMD MEDLINE].
Детри О., Аркадопулос Н., Тинг П. и др. Внутричерепное давление при трансплантации печени по поводу фульминантной печеночной недостаточности. Трансплантация . 1999 15 марта. 67(5):767-70. [Ссылка QxMD MEDLINE].
Шиодт Ф.В., Рохлинг Ф.А., Кейси Д.Л., Ли В.М. Токсичность ацетаминофена в городской уездной больнице. N Английский J Med . 1997 г., 16 октября. 337(16):1112-7. [Ссылка QxMD MEDLINE].
Ларсон А.М., Полсон Дж., Фонтана Р.Дж. и др. для Исследовательской группы по острой печеночной недостаточности. Ацетаминофен-индуцированная острая печеночная недостаточность: результаты многоцентрового проспективного исследования в США. Гепатология . 2005 г., декабрь 42 (6): 1364-72. [Ссылка QxMD MEDLINE].
Даверн Т.Дж., 2-й, Джеймс Л.П., Хинсон Дж.А. и др., для Исследовательской группы по острой печеночной недостаточности. Измерение ацетаминофен-белковых аддуктов в сыворотке у пациентов с острой печеночной недостаточностью. Гастроэнтерология .2006 март 130(3):687-94. [Ссылка QxMD MEDLINE].
Ханделвал Н., Джеймс Л.П., Сандерс С., Ларсон А.М., Ли В.М., Исследовательская группа по острой печеночной недостаточности. Неизвестная токсичность ацетаминофена как причина неопределенной острой печеночной недостаточности. Гепатология . 2011 фев. 53 (2): 567-76. [Ссылка QxMD MEDLINE].
Галанте А., Адейи О., Лау Л. и др. Трансплантация печени при острой печеночной недостаточности, вызванной лихорадкой денге: первый успешный зарегистрированный случай в мире. Гепатология . 4 июня 2019 г. [Ссылка на MEDLINE QxMD].
Лю Дж., Газиани Т.Т., Вольф Дж.Л. Острая жировая болезнь печени беременных: обновленная информация о патогенезе, диагностике и лечении. Am J Гастроэнтерол . 2017 июнь 112(6):838-46. [Ссылка QxMD MEDLINE].
Алемпиевич Т., Зек С., Милосавлевич Т. Лекарственное поражение печени: все ли мы знаем?. Мир J Гепатол . 2017 8 апреля. 9(10):491-502. [Ссылка QxMD MEDLINE].
Биолато М., Аранео С., Марроне Г. и др. Трансплантация печени при лекарственной острой печеночной недостаточности. Eur Rev Med Pharmacol Sci . 2017 21 марта (1 приложение): 37-45. [Ссылка QxMD MEDLINE].
Marrone G, Vaccaro FG, Biolato M, et al. Медикаментозное поражение печени 2017: диагноз непростой, но всегда нужно помнить. Eur Rev Med Pharmacol Sci . 2017 21 марта (1 Приложение): 122-34. [Ссылка QxMD MEDLINE].
Ди Паола Ф., Моллестон Дж. П., Гу Дж. и др., для Сети лекарственно-индуцированных повреждений печени США.Противомикробные и противоэпилептические препараты являются основными причинами идиосинкразического лекарственного поражения печени у американских детей. J Педиатр Гастроэнтерол Нутр . 6 мая 2019 г. [Ссылка на MEDLINE QxMD].
Патерсон Дж. М., Мамдани М. М., Манно М., Юрлинк Д. Н., Канадская сеть исследований безопасности и эффективности лекарственных средств. Терапия фторхинолонами и идиосинкразическое острое повреждение печени: популяционное исследование. CMAJ . 2012 2 октября. 184(14):1565-70. [Ссылка QxMD MEDLINE].
Центры по контролю и профилактике заболеваний (CDC).Заметки с мест: острый гепатит и печеночная недостаточность после приема пищевой добавки, предназначенной для снижения веса или наращивания мышечной массы — май-октябрь 2013 г. MMWR Morb Mortal Wkly Rep . 2013 11 октября. 62(40):817-9. [Ссылка QxMD MEDLINE]. [Полный текст].
Hand L. CDC: добавка, связанная с гепатитом, печеночной недостаточностью. Медицинские новости Medscape . 15 октября 2013 г. [Полный текст].
Ло Ре В. 3-й, Хейнс К., Форде К.А. и др.Риск острой печеночной недостаточности у пациентов с лекарственным поражением печени: оценка закона Хи и новая прогностическая модель. Клин Гастроэнтерол Гепатол . 13 декабря 2015 г. (13): 2360-8. [Ссылка QxMD MEDLINE].
Bernal W, Wang Y, Maggs J, et al. Разработка и валидация динамической модели прогнозирования исхода острой печеночной недостаточности, вызванной парацетамолом: когортное исследование. Ланцет Гастроэнтерол Гепатол . 2016 1 ноября (3): 217-25. [Ссылка QxMD MEDLINE].
Кляйн А.С., Харт Дж., Бремс Дж.Дж., Гольдштейн Л., Левин К., Бусуттил Р.В.Отравление мухомором: лечение и роль трансплантации печени. Am J Med . 1989 фев. 86(2):187-93. [Ссылка QxMD MEDLINE].
Ичай П., Сэмюэл Д. Эпидемиология печеночной недостаточности. Клин Рез Гепатол Гастроэнтерол . 2011 35 октября (10): 610-7. [Ссылка QxMD MEDLINE].
Бернал В., Вендон Дж. Острая печеночная недостаточность. N Английский J Med . 2013 26 декабря. 369 (26): 2525-34. [Ссылка QxMD MEDLINE].
Хойер Д.П., Мунтяну М., Канбай А. и др.Трансплантация печени при острой печеночной недостаточности: есть ли пороги, которые нельзя переступать? Транспл Интерн. . 2014 27 июня (6): 625-33. [Ссылка QxMD MEDLINE].
О’Грэйди Дж. Г., Александр Г. Дж., Хейллар К. М., Уильямс Р. Ранние показатели прогноза при фульминантной печеночной недостаточности. Гастроэнтерология . 1989, август 97(2):439-45. [Ссылка QxMD MEDLINE].
Lee WM, Galbraith RM, Watt GH, et al. Прогнозирование выживаемости при фульминантной печеночной недостаточности с использованием концентрации белка Gc в сыворотке. Гепатология . 1995 21 января (1): 101-5. [Ссылка QxMD MEDLINE].
Schiodt FV, Rossaro L, Stravitz RT и др. для Исследовательской группы по острой печеночной недостаточности. Gc-глобулин и прогноз при острой печеночной недостаточности. Трансплантат печени . 2005 11 октября (10): 1223-7. [Ссылка QxMD MEDLINE].
[Руководство] Chalasani NP, Hayashi PH, Bonkovsky HL и др. для Комитета по практическим параметрам Американского колледжа гастроэнтерологии. Клинические рекомендации ACG: диагностика и лечение идиосинкразического лекарственного поражения печени. Am J Гастроэнтерол . 2014 г., июль 109(7):950-66; викторина 967. [Ссылка QxMD MEDLINE].
[Рекомендации] Европейская ассоциация по изучению печени. Электронный адрес: [email protected]. Клинические практические рекомендации EASL по ведению острой (молниеносной) печеночной недостаточности. Дж Гепатол . 2017 май. 66(5):1047-81. [Ссылка QxMD MEDLINE]. [Полный текст].
Келли Дж.С. Рекомендации по лекарственному поражению печени, выпущенные ACG.Медицинские новости Medscape. Доступно на http://www.medscape.com/viewarticle/826952. 18 июня 2014 г.; Доступ: 24 июня 2014 г.
Роландо Н., Харви Ф., Брам Дж. и др. Грибковая инфекция: распространенное нераспознанное осложнение острой печеночной недостаточности. Дж Гепатол . 1991 янв. 12(1):1-9. [Ссылка QxMD MEDLINE].
Murphy N, Auzinger G, Bernel W, Wendon J. Влияние гипертонического хлорида натрия на внутричерепное давление у пациентов с острой печеночной недостаточностью. Гепатология . 2004 г. 39 февраля (2): 464-70. [Ссылка QxMD MEDLINE].
Перейра С.П., Лэнгли П.Г., Уильямс Р. Лечение нарушений гемостаза при острой печеночной недостаточности. Дис Печени Семина . 1996 16 ноября (4): 403-414. [Ссылка QxMD MEDLINE].
Стайн Дж.Г., Льюис Дж.Х. Текущие и будущие направления в лечении и профилактике лекарственного поражения печени: систематический обзор. Expert Rev Gastroenterol Hepatol .2016. 10(4):517-36. [Ссылка QxMD MEDLINE].
[Руководство] Мюррей К.Ф., Каритерс Р.Л. мл., AASLD. Практические рекомендации AASLD: Оценка пациента для трансплантации печени. Гепатология . 2005 июнь 41 (6): 1407-32. [Ссылка QxMD MEDLINE].
[Руководство] Martin P, DiMartini A, Feng S, Brown R Jr, Fallon M. Оценка трансплантации печени у взрослых: практическое руководство 2013 г. Американской ассоциации изучения заболеваний печени и Американского общества трансплантологии. Гепатология . 2014 март 59(3):1144-65. [Ссылка QxMD MEDLINE]. [Полный текст].
[Рекомендации] Squires RH, Ng V, Romero R, et al. Оценка педиатрического пациента перед трансплантацией печени: практическое руководство 2014 г. Американской ассоциации по изучению заболеваний печени, Американского общества трансплантологов и Североамериканского общества детской гастроэнтерологии, гепатологии и питания. Гепатология . 2014 г., июль 60 (1): 362-98. [Ссылка QxMD MEDLINE].[Полный текст].
[Руководство] Lucey MR, Terrault N, Ojo L, et al. Долгосрочное ведение успешной трансплантации печени у взрослых: практическое руководство 2012 г. Американской ассоциации изучения заболеваний печени и Американского общества трансплантологов. Трансплантат печени . 2013 19 января (1): 3-26. [Ссылка QxMD MEDLINE]. [Полный текст].
[Руководство] Келли Д.А., Букувалас Дж.К., Алонсо Э.М. и др., для Американской ассоциации изучения заболеваний печени, Американского общества трансплантологии.Долгосрочное медицинское ведение педиатрического пациента после трансплантации печени: практическое руководство 2013 г. Американской ассоциации по изучению заболеваний печени и Американского общества трансплантологии. Трансплантат печени . 2013 19 августа (8): 798-825. [Ссылка QxMD MEDLINE]. [Полный текст].
ClinicalTrials.gov. Сравнение двух систем экстракорпоральной поддержки печени (с рециркуляцией или без нее): MARS (система рециркуляции молекулярных адсорбентов) и SPAD (однопроходный альбуминовый диализ) при тяжелой печеночной недостаточности.Доступно на https://clinicaltrials.gov/ct2/show/NCT02310542. Доступ: 5 июня 2017 г.
Влияние диализа для поддержки печени Prometheus на церебральный метаболизм при острой печеночной недостаточности. Клинические испытания.gov. Доступно на http://clinicaltrials.gov/ct2/show/NCT00655304. Доступ: 30 августа 2011 г.
Fontana RJ, Ellerbe C, Durkalski VE и др. для Исследовательской группы по острой печеночной недостаточности США. Двухлетние исходы у первых выживших с острой печеночной недостаточностью: результаты проспективного многоцентрового исследования. Печень Инт . 2015 35 февраля (2): 370-80. [Ссылка QxMD MEDLINE].
Fairfield C, Penninga L, Powell J, Harrison EM, Wigmore SJ. Иммуносупрессия без глюкокортикостероидов по сравнению с иммуносупрессией, содержащей глюкокортикостероиды, у пациентов с трансплантацией печени. Cochrane Database Syst Rev . 2015 15 декабря. 12:CD007606. [Ссылка QxMD MEDLINE].
Гарсия Мартинес Дж. Дж., Бенджелид К. Системы искусственной поддержки печени: что нового за последнее десятилетие?. Энн Интенсивная терапия . 2018 15 ноября. 8(1):109. [Ссылка QxMD MEDLINE]. [Полный текст].
Физиология эрекции полового члена и патофизиология эректильной дисфункции
Молекулярное и клиническое понимание эректильной функции продолжает развиваться особенно быстрыми темпами. Успехи в открытии генов в значительной степени помогли в практических знаниях о путях расслабления/сокращения гладких мышц. Интенсивные исследования дали много достижений. Понимание пути образования оксида азота помогло не только молекулярному пониманию припухлости, но также значительно помогло в лечении эректильной дисфункции.По мере того, как мужчина стареет или подвергается хирургическому вмешательству, начинают профилактическую терапию для сохранения эректильной дисфункции. Все клинические вмешательства начинались с полной анатомической, молекулярной и динамической базы знаний об эректильной функции и дисфункции. В этой главе будут объяснены компоненты эректильной функции.
Гемодинамика и механизм эрекции и детумесценции
Кавернозные тела
Эректильная ткань полового члена, особенно кавернозная гладкая мускулатура и гладкие мышцы стенок артериол и артерий, играют ключевую роль в эректильном процессе.В вялом состоянии эти гладкие мышцы тонически сокращаются, пропуская только небольшое количество артериального потока для целей питания. Парциальное давление кислорода (PO2) в крови составляет около 35 мм ртутного столба. 1 Вялый половой член находится в состоянии умеренного сокращения, о чем свидетельствует дальнейшее сморщивание в холодную погоду и после инъекции фенилэфрина.
Сексуальная стимуляция вызывает высвобождение нейротрансмиттеров из кавернозных нервных окончаний. Это приводит к расслаблению этих гладких мышц и следующим событиям:
Дилатация артериол и артерий за счет увеличения кровотока как в диастолическую, так и в систолическую фазы
Захват поступающей крови расширяющимися синусоидами
Сдавление подтуникальных венулярных сплетений между белочной оболочкой и периферическими синусоиды, уменьшающее венозный отток венозный отток до минимума
Повышение РО2 (примерно до 90 мм рт. ст.) и внутрикавернозного давления (около 100 мм рт. ст.), что приводит к подъему полового члена из зависимого положения в эрегированное состояние (фаза полной эрекции)
Дальнейшее повышение давления (до нескольких сотен миллиметров ртутного столба) с контрактом Седалищно-кавернозные мышцы (фаза жесткой эрекции)
Угол эрегированного полового члена определяется его размерами и местом прикрепления к лобково-подвздошным ветвям (ножкам) и передней поверхности лобковой кости (подвешивающей и воронкообразной связки).У мужчин с длинным тяжелым пенисом или рыхлой поддерживающей связкой угол обычно не превышает 90 градусов даже при полной ригидности.
В исследованиях на животных сообщалось о трех фазах детумесценции. 2 Первый влечет за собой транзиторное повышение внутрикорпорального давления, свидетельствующее о начале сокращения гладкой мускулатуры на фоне закрытой венозной системы. Во второй фазе наблюдается медленное снижение давления, что предполагает медленное повторное открытие венозных каналов с восстановлением базального уровня артериального кровотока.Третья фаза характеризуется быстрым снижением давления при полностью восстановленной способности венозного оттока.
Таким образом, эрекция включает синусоидальное расслабление, расширение артерий и сжатие вен. 3 Важность расслабления гладкой мускулатуры была продемонстрирована в исследованиях на животных и людях. 4 , 5
Губчатое тело и головка полового члена
Гемодинамика губчатого тела и головки полового члена несколько отличается от гемодинамики кавернозных тел.Во время эрекции артериальный кровоток увеличивается аналогичным образом; однако давление в губчатом теле и головке составляет от одной трети до половины давления в кавернозных телах, потому что туникальное покрытие (тонкое над губчатым телом и практически отсутствующее над головкой) обеспечивает минимальную венозную окклюзию. Во время фазы полной эрекции частичное сдавление глубоких дорсальных и огибающих вен между фасцией Бака и наполненными кровью кавернозными телами способствует набуханию головки, хотя губчатая кость и головка в основном функционируют в этой фазе как большой артериовенозный шунт.В фазе ригидной эрекции седалищно-кавернозные и луковично-кавернозные мышцы с силой сдавливают губчатую вену и вены полового члена, что приводит к дальнейшему набуханию и повышению давления в головке и губчатой мышце.
Нейроанатомия и нейрофизиология эрекции полового члена
Периферические пути
Иннервация полового члена бывает как вегетативной (симпатической и парасимпатической), так и соматической (сенсорной и моторной). От нейронов спинного мозга и периферических ганглиев симпатические и парасимпатические нервы сливаются, образуя кавернозные нервы, которые входят в кавернозные и губчатые тела, чтобы влиять на сосудисто-нервные процессы во время эрекции и детумесценции.Соматические нервы в первую очередь отвечают за чувствительность и сокращение бульбокавернозной и седалищно-кавернозной мышц.
Вегетативные пути
Симпатический путь берет начало от 11 -го -го грудного до 2-го -го поясничного отделов позвоночника и проходит через белые ветви к ганглиям симпатической цепи. Некоторые волокна затем проходят через поясничные внутренностные нервы к нижнему брыжеечному и верхнему подчревному сплетениям, от которых волокна проходят в составе подчревных нервов к тазовому сплетению.У человека от сегментов Т10 до Т12 чаще всего исходят симпатические волокна, а клетки цепочечных ганглиев, выступающие к половому члену, располагаются в крестцовых и каудальных ганглиях. 6
Парасимпатический путь начинается от нейронов промежуточно-латеральных клеточных столбцов второго, третьего и четвертого крестцовых сегментов спинного мозга. Преганглионарные волокна проходят в составе тазовых нервов к тазовому сплетению, где к ним присоединяются симпатические нервы из верхнего подчревного сплетения.Пещеристые нервы являются ветвями тазового сплетения, иннервирующими половой член. Другие ветви тазового сплетения иннервируют прямую кишку, мочевой пузырь, предстательную железу и сфинктеры. Пещеристые нервы легко повреждаются при радикальном удалении прямой кишки, мочевого пузыря и предстательной железы. Четкое понимание хода этих нервов необходимо для предотвращения ятрогенной ЭД. 7 На вскрытии трупа человека выявлены медиальные и латеральные ветви кавернозных нервов (первые сопровождают уретру, а вторые прободают мочеполовую диафрагму на 4–7 мм латеральнее сфинктера) и множественные сообщения между кавернозным и дорсальным нервами. 8
Стимуляция тазового сплетения и кавернозных нервов вызывает эрекцию, тогда как стимуляция симпатического ствола вызывает детумесценцию. Это ясно указывает на то, что крестцовый парасимпатический вход отвечает за припухлость, а грудопоясничный симпатический путь отвечает за детумесценцию. В экспериментах с кошками и крысами удаление спинного мозга ниже L4 или L5, как сообщается, устраняло рефлекторную эректильную реакцию, но помещение самки в тепло или электрическую стимуляцию медиальной преоптической области вызывало выраженную эрекцию. 9 , 10 Paick и Lee также сообщили, что эрекция, вызванная апоморфином, аналогична психогенной эрекции у крыс и может быть вызвана с помощью симпатического пути грудопоясничного отдела в случае повреждения крестцовых парасимпатических центров. 11 У мужчин многие пациенты с крестцовым повреждением спинного мозга сохраняют психогенную эректильную способность, даже если рефлексогенная эрекция исчезает. Эти церебральные эрекции чаще обнаруживаются у пациентов с поражением нижних мотонейронов ниже Т12. 12 Психогенная эрекция не возникает у пациентов с поражениями выше T9; предполагается, что эфферентный симпатический отток находится на уровнях Т11 и Т12. 13 Также сообщается, что у этих пациентов с психогенной эрекцией наблюдается удлинение и набухание полового члена, но ригидность недостаточна.
Таким образом, возможно, что церебральные импульсы обычно проходят через симпатические (ингибирующие высвобождение норадреналина), парасимпатические (высвобождающие NO и ацетилхолин) и соматические (высвобождающие ацетилхолин) пути для обеспечения нормальной жесткой эрекции.У пациентов с поражением крестцового отдела церебральные импульсы все еще могут проходить через симпатический путь, чтобы ингибировать высвобождение норадреналина, а NO и ацетилхолин все еще могут высвобождаться через синапс с постганглионарными парасимпатическими и соматическими нейронами. Поскольку количество синапсов между грудопоясничным оттоком и постганглионарными парасимпатическими и соматическими нейронами меньше, чем у крестцового оттока, результирующая эрекция не будет такой сильной.
Соматические пути
Соматосенсорные пути берут начало от сенсорных рецепторов в коже полового члена, головке и уретре, а также в пещеристых телах.В головке полового члена человека имеются многочисленные афферентные окончания: свободные нервные окончания и корпускулярные рецепторы в соотношении 10:1. Свободные нервные окончания происходят из тонких миелинизированных волокон A δ и немиелинизированных волокон C и не похожи ни на какие другие участки кожи в организме. 14 Нервные волокна от рецепторов сходятся, образуя пучки дорсального нерва полового члена, который, соединяясь с другими нервами, становится половым нервом. Последний входит в спинной мозг через корешки S2-S4 и оканчивается на спинномозговых нейронах и интернейронах в центральной серой области пояснично-крестцового сегмента. 15 Активация этих сенсорных нейронов посылает сообщения о боли, температуре и прикосновении посредством спиноталамических и спиноретикулярных путей в таламус и сенсорную кору для сенсорного восприятия. Дорсальный нерв полового члена рассматривался как чисто соматический нерв; тем не менее, Burnett et al. показали, что нервные пучки дают положительный результат на синтазу оксида азота (NOS), которая имеет вегетативное происхождение. и на крысе Кэрриером и его коллегами. 16 , 17 Giuliano и коллеги также показали, что стимуляция симпатической цепи на уровне L4-L5 вызывает индуцированный разряд на дорсальном нерве полового члена, а стимуляция дорсального нерва вызывает рефлекторный разряд в пояснично-крестцовая симпатическая цепь крыс. 18 Эти результаты ясно демонстрируют, что дорсальный нерв представляет собой смешанный нерв с соматическими и вегетативными компонентами, которые позволяют ему регулировать как эректильную, так и эякуляторную функции.
Ядро Онуфа во втором-четвертом крестцовых сегментах позвоночника является центром соматомоторной иннервации полового члена. Эти нервы идут в составе крестцовых нервов к срамному нерву, чтобы иннервировать седалищно-кавернозную и бульбокавернозную мышцы. Сокращение седалищно-кавернозных мышц вызывает фазу ригидной эрекции.Для эякуляции необходимо ритмичное сокращение бульбокавернозной мышцы. В исследованиях на животных выявлена прямая иннервация мотонейронов крестцового отдела позвоночника симпатическими центрами ствола головного мозга (группа А5-катехоламинергических клеток и голубое пятно). 19 Эта адренергическая иннервация мотонейронов половых органов может участвовать в ритмических сокращениях мышц промежности во время эякуляции. Кроме того, у самцов крыс также была продемонстрирована окситоцинергическая и серотонинергическая иннервация пояснично-крестцовых ядер, контролирующих эрекцию полового члена и мышцы промежности. 20
В зависимости от интенсивности и характера генитальной стимуляции при стимуляции гениталий могут быть вызваны несколько спинальных рефлексов. Наиболее известен бульбокавернозный рефлекс, который лежит в основе генитального неврологического обследования и электрофизиологического тестирования латентности. Хотя поражение бульбокавернозной и седалищно-кавернозной мышц может нарушать эрекцию полового члена, значение получения бульбокавернозного рефлекса для общей оценки сексуальной дисфункции остается спорным.
Супраспинальные пути и центры
Исследования на животных выявили медиальную преоптическую область (MPOA) и паравентрикулярное ядро (PVN) гипоталамуса и гиппокампа как важные центры интеграции для сексуальной функции и эрекции полового члена: электростимуляция этой области вызывает эрекцию, и повреждения на этом месте ограничивают совокупление. 21 , 22 Marson et al. вводили вирус псевдобешенства в кавернозное тело крыс и прослеживали меченые нейроны от основных тазовых ганглиев до нейронов спинного мозга, ствола головного мозга и гипоталамуса. 22 Маллик и его коллеги также показали, что стимуляция дорсального нерва полового члена у крыс влияет на скорость возбуждения около 80% нейронов в МПОА, но не в других областях гипоталамуса. 23 Эфферентные пути от МПОА входят в медиальный пучок переднего мозга и область покрышки среднего мозга (около черной субстанции). Патологические процессы в этих областях, такие как болезнь Паркинсона или нарушения мозгового кровообращения, часто связаны с эректильной дисфункцией.Отслеживание аксонов у обезьян, кошек и крыс показало прямую проекцию ядер гипоталамуса на пояснично-крестцовые вегетативные центры эрекции. Нейроны в этих ядрах гипоталамуса содержат пептидергические нейротрансмиттеры, включая окситоцин и вазопрессин, которые могут участвовать в эрекции полового члена. 21 Некоторые центры ствола и мозгового вещества головного мозга также участвуют в сексуальной функции. Было показано, что группа катехоламиновых клеток А5 и голубое пятно обеспечивают адренергическую иннервацию гипоталамуса, таламуса, неокортекса и спинного мозга.Отростки от парагигантоцеллюлярного ядра, обеспечивающего тормозную серотонинергическую иннервацию, также были продемонстрированы в гипоталамусе, лимбической системе, неокортексе и спинном мозге.
Активация центральной нервной системы при сексуальном возбуждении
Позитронно-эмиссионная томография (ПЭТ) и функциональная МРТ (фМРТ) позволили лучше понять активацию мозга во время сексуального возбуждения человека. ПЭТ и фМРТ-сканирование измеряют увеличение регионального мозгового кровотока или изменения региональной мозговой активности в определенный момент времени.С помощью этой технологии сексуальное возбуждение вызывается у молодых гетеросексуальных мужчин с помощью фотографий или видео откровенного сексуального характера. Сканированные изображения мозга, полученные во время сексуального возбуждения, сравнивают с изображениями, полученными, когда участникам мужского пола показывают сексуально нейтральные изображения (релаксационные, документальные или юмористические видеоклипы). Могут быть продемонстрированы центры активации мозга, а также области дезактивации. Хотя простота этих исследований элегантна, в сексуальное возбуждение вовлечено множество факторов, особенно возбуждение, вызванное визуальными подсказками.Авторы этих исследований поставили множество необходимых условий в попытке стандартизировать методы и участников; однако сложность человеческих эмоций и сексуальных реакций чрезвычайно трудно регулировать.
В 1999 г. Stoleru et al. изучали восемь здоровых гетеросексуальных мужчин-правшей с ПЭТ во время визуально вызванного сексуального возбуждения. 24 Области активации головного мозга коррелировали с уровнями тестостерона в плазме и припухлостью полового члена. Значительная активация во время зрительно вызванного сексуального возбуждения наблюдалась в билатеральной нижней височной коре, правом островке, правой нижней лобной коре и левой передней поясной коре.На основе этого знаменательного исследования была представлена предварительная модель работы мозга во время сексуального возбуждения. Модель предполагает наличие трех компонентов визуально вызываемого сексуального возбуждения, связанных с их нейроанатомическими областями: 1) перцептивно-когнитивный компонент — оценивает визуальные стимулы как сексуальные, выполняемые в билатеральной нижней височной коре, 2) эмоционально-мотивационный компонент — обрабатывает сенсорные процессы. информацию с мотивационными состояниями осуществляет правая островковая доля, правая нижнелобная кора и левая поясная кора (паралимбические области), 3) физиологический компонент – координирует эндокринные и вегетативные функции в левой передней поясной коре.
Дальнейшие исследования проводились с использованием сексуальных визуальных стимулов и ПЭТ-сканирования. Бохер и др. продемонстрировали повышенную активацию в нижнелатеральной затылочной коре, билатеральной задней височной коре (правая больше, чем левая), правой нижней латеральной префронтальной коре, левой постцентральной извилине, билатеральной нижней теменной доле, левой верхней теменной доле, лобном полюсе (зона Бродмана). 10), левая префронтальная кора и области среднего мозга. 25 Bocher также отметил дезактивацию медиальной лобной и передней поясной извилины, вопреки отчету Stoleru.Опять же, была отмечена активация зрительных ассоциативных центров, в частности задней височной коры и постцентральной извилины. Интересно, что активация среднего мозга, наблюдаемая в этом исследовании, коррелирует с расположением дофаминергических нейронов. Активация области среднего мозга не была продемонстрирована в других исследованиях. Эта активация может быть связана с длительной провокацией. Визуальный сексуальный стимул, использованный в этом исследовании, представлял собой 30-минутный непрерывный видеоклип. В других исследованиях используются короткие визуальные сексуальные стимулы (2–10 минут).
Парк и др. изучили 12 здоровых участников мужского пола с помощью фМРТ. 26 Просмотр роликов сексуального эротического характера чередовался с неэротическими роликами. Региональная активация мозга обычно наблюдалась в нижней лобной доле, поясной извилине, островковой извилине, мозолистом теле, таламусе, хвостатом ядре, бледном шаре и нижних височных долях. Некоторые области активации были аналогичны другим исследованиям, в частности нижние лобные доли, нижние височные доли и островковая извилина.
В хорошо спланированном исследовании с использованием фМРТ и визуальных вызванных стимулов, коррелирующих с набуханием полового члена, Arnow et al. продемонстрировали значительную область активации в правой субинсулярной/островковой области, включая клауструм. 27 Активация этой области также наблюдалась в прошлых исследованиях с использованием ПЭТ. 24 , 28 Эта область связана с сенсорной обработкой. Активация островка в этом исследовании может представлять собой соматосенсорную обработку и распознавание эрекции.Другими областями мозга, которые активировались во время зрительных сексуальных стимулов, были: правая средняя извилина, правая височная извилина, левая хвостатая извилина и скорлупа, двусторонняя поясная извилина, правая сенсимоторная и премоторная области. Также меньшая активация наблюдалась в правом гипоталамусе. Дофамин проецируется в гипоталамус, и имеются существенные доказательства того, что дофамин способствует сексуальному поведению мужчин. Опять активируется правая средняя височная извилина. Вероятно, это связано со зрительной обработкой.
В 2003 г. Mouras et al. изучали 8 мужчин с помощью фМРТ; однако видеоклипы не использовались. 29 Вместо этого участникам быстро показывали неподвижные фотографии (нейтральные и сексуально возбуждающие). Они полагали, что, используя более короткие визуальные сексуальные стимулы, будут генерироваться ранние нейронные реакции вместо нейронных реакций на восприятие припухлости полового члена. Снова была продемонстрирована активация средней и нижней затылочных извилин, скорее всего, связанная со зрительными стимулами, не обязательно с сексуальным компонентом.В дополнение к множеству мозговых центров, которые демонстрировали активацию зрительными сексуальными стимулами (двусторонние теменные дольки, левая нижняя теменная долька, правая постцентральная извилина, правая теменно-затылочная борозда, левая верхняя затылочная извилина, двусторонняя прецентральная извилина), мозжечок продемонстрировал активацию у 3 субъектов и деактивацию. по 4 предметам. Многочисленные другие отчеты продемонстрировали активацию мозжечка в ответ на эротические фильмы и просмотр изображений любовных партнеров. Следовательно, оказывается, что визуальные сексуальные стимулы вызывают активацию в областях внутри мозжечка.
Благодаря достижениям фМРТ в различных группах было проведено подробное сравнение активации мозга в ответ на визуальные сексуальные стимулы. Столеру и др. изучает здоровых мужчин по сравнению с мужчинами с гипоактивным расстройством полового влечения (HSDD). 30 Левая прямая извилина, часть медиальной орбитофронтальной коры, оставалась активированной у мужчин с HSDD, что контрастирует с ее деактивацией у здоровых мужчин в ответ на визуальные сексуальные стимулы. Считается, что эта область опосредует тормозной контроль мотивированного поведения.Продолжающаяся активация этой области может помочь объяснить патофизиологию HSDD. Монторси и др. сравнивали мужчин с психогенной эректильной дисфункцией (ЭД) и контрольную группу, получавшую потенцию после введения апоморфина. 31 У мужчин с психогенной ЭД во время зрительных сексуальных стимулов наблюдалась расширенная активация поясной извилины, лобно-мезиальной и лобно-базальной коры. Эта расширенная активация может свидетельствовать об органической этиологии психогенной ЭД. При введении апоморфина фМРТ-изображение у пациентов с психогенной ЭД было похоже на сильнодействующий контроль.Апоморфин вызывал дополнительную активацию очагов у больного с психогенной ЭД (отмечается в прилежащем ядре, гипоталамусе, среднем мозге). Также после введения апоморфина правое полушарие активировалось значительно больше, чем левое. Активация правого большого левого полушария является обычным явлением в исследованиях активации мозга, вызванных половым путем.
Сканирование мозга с помощью ПЭТ и фМРТ стало мощным инструментом в изучении центральной активации сексуального возбуждения. В этих отчетах была продемонстрирована активация многих областей мозга.С помощью этих отчетов теперь можно описать некоторые общие мозговые центры активации (). Психогенная ЭД, преждевременная эякуляция, сексуальные отклонения, оргазмическая дисфункция — это лишь несколько состояний, которые могут вызывать изменения в высших функциях мозга и, возможно, теперь могут быть изучены. По мере того, как мы начинаем понимать работу мозга в рамках нормальной сексуальной реакции и возбуждения, может проясняться причина состояний сексуальной дисфункции.
Таблица 1
Таблица 1
Центры активации мозга и соответствующая функция
| Регионы активации мозга | |
|---|---|
| Двусторонняя нижняя временная коры (вправо> Левый) | Область визуализации |
| правая инсула | Процессы соматосенсорной информации с мотивационными состояниями |
| правый нижняя лобная кора | Процессы сенсорной информации |
| Левая передняя поясная кора | Управление вегетативные и нейроэндокринные функции |
| правой затылочной извилины | Визуальная обработка |
| Правый гипоталамус | Копулятивное поведение самцов |
| Левое хвостатое тело (полосатое тело) | Обработка внимания и управление реакцией на новые стимулы окружающей среды |
вышеперечисленные структуры отвечают за три типа эрекции: психогенную, рефлексогенную и ночную.Психогенная эрекция является результатом аудиовизуальных раздражителей или фантазии. Импульсы из головного мозга модулируют центры эрекции позвоночника (T 11 -L 2 и S 2 -S 4 ) для активации эректильного процесса. Рефлексогенная эрекция вызывается тактильными раздражениями половых органов. Импульсы достигают центров эрекции позвоночника; некоторые затем следуют по восходящим путям, что приводит к сенсорному восприятию, в то время как другие активируют вегетативные ядра, чтобы посылать сообщения через кавернозные нервы в половой член, чтобы вызвать эрекцию.Этот тип эрекции сохраняется у больных с повреждением верхних отделов спинного мозга. Ночная эрекция возникает в основном во время сна с быстрыми движениями глаз (REM). ПЭТ-сканирование людей в фазе быстрого сна показывает повышенную активность в области моста, миндалевидных телах и передней поясной извилине, но сниженную активность в префронтальной и теменной коре. Механизм, запускающий быстрый сон, расположен в ретикулярной формации моста. Во время быстрого сна холинергические нейроны в латеральной части покрышки моста активируются, в то время как адренергические нейроны в голубом пятне и серонтонинергические нейроны в шве среднего мозга молчат.Эта дифференциальная активация может быть причиной ночных эрекций во время быстрого сна.
Молекулярный механизм сокращения и расслабления гладких мышц
Сокращение и расслабление гладких мышц регулируется свободным цитозольным (саркоплазматическим) Ca 2+ . Норадреналин из нервных окончаний и эндотелинов, а также простагландин F2α из эндотелия активируют рецепторы на гладкомышечных клетках, увеличивая количество инозитолтрифосфата и диацилглицерина, что приводит к высвобождению кальция из внутриклеточных хранилищ, таких как саркоплазматический ретикулум, и/или открытию кальциевых каналов на мембране гладкомышечных клеток, что приводит к приток кальция из межклеточного пространства.Это вызывает временное увеличение цитозольного свободного Ca2+ от уровня покоя 120-270 до 500-700 нМ. 32 При повышенном уровне Ca2+ связывается с кальмодулином и изменяет конформацию последнего, обнажая участки взаимодействия с киназой легкой цепи миозина. Результирующая активация катализирует фосфорилирование легких цепей миозина и запускает циклирование миозиновых поперечных мостиков (головок) вдоль актиновых филаментов и развитие силы. Кроме того, фосфорилирование легкой цепи также активирует миозиновую АТФазу, которая гидролизует АТФ, чтобы обеспечить энергию для мышечного сокращения.
Молекулярный механизм сокращения гладкой мускулатуры полового члена. Норадреналин из окончаний симпатических нервов и эндотелины и PGF2a из эндотелия активируют рецепторы на клетках гладких мышц, чтобы инициировать каскад реакций, которые в конечном итоге приводят к повышению концентрации внутриклеточного кальция и сокращению гладких мышц. Протеинкиназа С является регуляторным компонентом Са2+-независимой устойчивой фазы сократительных ответов, индуцированных агонистами. (Из Lue TF: Эректильная дисфункция.N Engl J Med 2000; 342: 1802–1813. Авторское право « 2000 Массачусетское медицинское общество. Все права защищены.)
Как только цитозольный Ca 2+ возвращается к базальному уровню, вступают в действие сенсибилизирующие кальций пути. Одним из таких механизмов является активация возбуждающих рецепторов, связанных с G-белками, которые также могут вызывать сокращение за счет повышения чувствительности к кальцию без каких-либо изменений в цитозоле Ca 2+ Этот путь включает RhoA, небольшой мономерный G-белок, который активирует Rho-киназу.Активированная Rho-киназа фосфорилирует и тем самым ингибирует регуляторную субъединицу миозинфосфатазы гладкой мускулатуры, предотвращая дефосфорилирование миофиламентов, тем самым поддерживая сократительный тонус (). 33
RhoA/Rho киназный путь: путь кальциевой сенсибилизации.
Было показано, что RhoA и Rho-киназа экспрессируются в гладких мышцах полового члена. 34 , 35 Интересно, что количество RhoA, экспрессируемого в кавернозных гладких мышцах, в 17 раз выше, чем в сосудистых гладких мышцах. 35 Было показано, что селективный ингибитор рокиназы вызывает расслабление пещеристых тел человека in vitro и вызывает эрекцию полового члена на животных моделях. 36 У анестезированных крыс, трансфицированных доминантно-отрицательным RhoA, наблюдалась повышенная эректильная функция по сравнению с контрольными животными. 37 Появляется консенсус в отношении того, что фазовое сокращение гладкой мускулатуры полового члена регулируется увеличением цитозольного Ca 2+ , а тоническое сокращение регулируется сенсибилизирующими кальцием путями. 38
Помимо центральной роли фосфорилирования миозина в сокращении гладких мышц, другие механизмы могут модулировать или точно регулировать состояние сокращения. Например, кальдесмон может быть вовлечен в защелкивающееся состояние, при котором сила сокращения поддерживается на низком уровне фосфорилирования миозина и с низким расходом энергии.
Расслабление мышц следует за уменьшением свободного Ca 2+ в саркоплазме. Затем кальмодулин диссоциирует от киназы легкой цепи миозина и инактивирует ее.Миозин дефосфорилируется фосфатазой легких цепей миозина и отсоединяется от актиновой нити, и мышца расслабляется. 32 Другие предполагают, что ингибирующий путь NO-цГМФ в гладких мышцах кавернозного тела представляет собой не просто реверсирование механизмов передачи возбуждающих сигналов; неустановленный механизм может способствовать релаксации за счет снижения скорости рекрутирования поперечных мостиков посредством фосфорилирования.
цАМФ и цГМФ являются вторичными мессенджерами, участвующими в расслаблении гладких мышц.Они активируют цАМФ- и цГМФ-зависимые протеинкиназы, которые, в свою очередь, фосфорилируют определенные белки и ионные каналы, что приводит к (1) открытию калиевых каналов и гиперполяризации; (2) секвестрация внутриклеточного кальция эндоплазматическим ретикулумом; и (3) ингибирование потенциалзависимых кальциевых каналов, блокирование притока кальция. Следствием этого является снижение содержания свободного кальция в цитозоле и расслабление гладкой мускулатуры (4).
Молекулярный механизм релаксации гладкой мускулатуры полового члена.Внутриклеточные вторичные мессенджеры, опосредующие расслабление гладких мышц, цАМФ и цГМФ, активируют свои специфические протеинкиназы, которые фосфорилируют определенные белки, вызывая открытие калиевых каналов, закрытие кальциевых каналов и секвестрацию внутриклеточного кальция эндоплазматическим ретикулумом. Результирующее падение внутриклеточного кальция приводит к расслаблению гладкой мускулатуры. Силденафил ингибирует действие ФДЭ5 и, таким образом, увеличивает внутриклеточную концентрацию цГМФ. Папаверин является неспецифическим ингибитором фосфодиэстеразы.eNOS, эндотелиальная синтаза оксида азота. (Из Lue TF: Эректильная дисфункция. N Engl J Med 2000;342:1802—1813. Авторские права Массачусетского медицинского общества, 2000 г. Все права защищены.)
Патофизиология эректильной дисфункции
ЭД. Некоторые из них основаны на причине (диабетическая, ятрогенная, травматическая), а некоторые — на нейроваскулярном механизме эректильного процесса (неспособность инициировать [нейрогенный], неспособность наполнить [артериальную] и неспособность сохранить [венозную].Классификация, рекомендованная Международным обществом исследования импотенции, показана на рис.
39ТАБЛИЦА 2
Классификация мужской эректильной дисфункции
Органическая
|
Психогенных
Ситуационный
|
Психогенная
Ранее считалось, что психогенная импотенция является наиболее распространенным типом импотенции, и считалось, что 90% импотенций страдают от этого состояния. 40 Это убеждение уступило место осознанию того, что большинство мужчин с ЭД имеют смешанное состояние, которое может быть либо преимущественно функциональным, либо преимущественно физическим.
Сексуальное поведение и эрекция полового члена контролируются гипоталамусом, лимбической системой и корой головного мозга. Следовательно, стимулирующие или тормозящие сигналы могут передаваться в центры эрекции позвоночника, чтобы способствовать или ингибировать эрекцию. Было предложено два возможных механизма для объяснения торможения эрекции при психогенной дисфункции: прямое торможение спинального центра эрекции мозгом как преувеличение нормального супрасакрального торможения и чрезмерный симпатический отток или повышенный уровень периферических катехоламинов, которые могут увеличить гладкую мускулатуру полового члена. тон, чтобы предотвратить расслабление, необходимое для эрекции. 41 Исследования на животных показывают, что стимуляция симпатических нервов или системное введение адреналина вызывает детумесценцию эрегированного полового члена. 42 , 43 Клинически сообщалось о более высоких уровнях норадреналина в сыворотке у пациентов с психогенной ЭД, чем в контрольной группе или у пациентов с васкулогенной ЭД. 44
Bancroft и Janssen предположили, что мужская сексуальная реакция зависит от баланса между возбуждающими и тормозными импульсами в ЦНС. 45 Они тестируют опросники для сексуального торможения и сексуального возбуждения, которые могут помочь определить, будет ли пациент иметь более успешный результат с психотерапией или с фармакологическим лечением.
Нейрогенная
Было подсчитано, что от 10 до 19% ЭД имеет нейрогенное происхождение. 46 , 47 Если учесть ятрогенные причины и смешанную ЭД, распространенность нейрогенной ЭД, вероятно, намного выше. Хотя наличие неврологического расстройства или невропатии не исключает других причин, подтверждение того, что ЭД имеет нейрогенное происхождение, может быть сложной задачей.Поскольку эрекция является нервно-сосудистым событием, любое заболевание или дисфункция, затрагивающие головной и спинной мозг, кавернозные и половые нервы, могут вызвать дисфункцию.
МПОА, паравентрикулярное ядро и гиппокамп считаются важными центрами интеграции полового влечения и эрекции полового члена. 48 Патологические процессы в этих областях, такие как болезнь Паркинсона, инсульт, энцефалит или височная эпилепсия, часто связаны с ЭД. Эффект паркинсонизма может быть вызван дисбалансом дофаминергических путей. 49 Другие поражения головного мозга, связанные с ЭД, включают опухоли, слабоумие, болезнь Альцгеймера, синдром Шай-Дрейгера и травму.
У мужчин с травмой спинного мозга их эректильная функция во многом зависит от характера, локализации и степени поражения позвоночника. В дополнение к ЭД у них также могут быть нарушения эякуляции и оргазма. Рефлексогенная эрекция сохраняется у 95% пациентов с полным поражением верхних отделов спинного мозга, в то время как при полном поражении нижних отделов спинного мозга эрекцию удается достичь только у 25% пациентов. 50 Похоже, что крестцовые парасимпатические нейроны играют важную роль в сохранении рефлексогенной эрекции. Тем не менее, грудопоясничный путь может компенсировать потерю крестцового поражения через синаптические связи. 10 У этих мужчин минимальная тактильная стимуляция может вызвать эрекцию, хотя и непродолжительную, требующую постоянной стимуляции для поддержания эрекции. Другие заболевания на уровне позвоночника (например, расщепление позвоночника, грыжа диска, сирингомиелия, опухоль, поперечный миелит и рассеянный склероз) могут аналогичным образом влиять на афферентные или эфферентные нервные пути.
Из-за тесной связи между кавернозными нервами и органами малого таза операции на этих органах часто являются причиной импотенции. Заболеваемость ятрогенной импотенцией в результате различных процедур была следующей: радикальная простатэктомия — от 43% до 100%; перинеальная простатэктомия по поводу доброкачественного заболевания — 29%; брюшно-промежностная резекция, от 15% до 100%; и наружная сфинктеротомия в положении на 3 и 9 часов, от 2% до 49%. 51 – 56
Улучшение понимания нейроанатомии тазовых и кавернозных нервов привело к модификации хирургии рака прямой кишки, мочевого пузыря и предстательной железы, что привело к снижению частоты ятрогенной импотенции. 53 Например, внедрение нервосберегающей радикальной простатэктомии снизило частоту импотенции почти со 100% до 30–50%. 57 , 58 Восстановление эректильной функции после радикальной операции на органах малого таза может занять от 6 до 24 месяцев. Было показано, что раннее лечение интракавернозным алпростадилом или пероральным силденафилом улучшает восстановление эректильной функции. 59 , 60 Считается, что фармакологически индуцированные эрекции предотвращают структурные изменения тканей, связанные с нечастыми или отсутствующими эрекциями в период восстановления нервов.
В случаях перелома таза ЭД может быть результатом повреждения кавернозного нерва или сосудистой недостаточности, или того и другого. В эксперименте на взрослых крысах алкоголизм, дефицит витаминов или диабет могут повлиять на кавернозные нервные окончания и привести к дефициту нейротрансмиттеров. У диабетиков нарушение нейрогенной и эндотелийзависимой релаксации приводит к неадекватному высвобождению NO. 4 Поскольку прямых способов проверки вегетативной иннервации полового члена нет, клиницисты должны проявлять осторожность при постановке диагноза нейрогенной ЭД.Окрашивание NADPH-диафоразой нервных волокон NANC в образцах биопсии полового члена было предложено в качестве индикатора нейрогенного статуса. 61 Stief и коллеги также предлагают анализ одиночного потенциала электрической активности пещеристых тел для оценки функции кавернозных нервов. 62 Необходимы дальнейшие исследования, прежде чем эти тесты можно будет использовать в клинической практике.
Bemelmans et al. выполнили соматосенсорные вызванные потенциалы и латентность крестцовых рефлексов у пациентов с импотенцией без клинически явных неврологических заболеваний и обнаружили, что у 47% было по крайней мере одно аномальное нейрофизиологическое измерение, и что аномалия чаще обнаруживалась у пожилых пациентов. 63 О снижении тактильной чувствительности полового члена с возрастом также сообщили Rowland и соавт. 64 Сенсорный ввод от гениталий необходим для достижения и поддержания рефлексогенной эрекции, и этот вклад становится еще более важным, когда пожилые люди постепенно теряют психогенную эрекцию. Следовательно, сенсорная оценка должна быть неотъемлемой частью оценки ЭД у всех пациентов с явным неврологическим расстройством или без него.
Эндокринологические
Гипогонадизм нередко встречается у импотентов.Андрогены влияют на рост и развитие мужских половых органов и вторичных половых признаков; их влияние на либидо и сексуальное поведение хорошо известно. В обзоре статей, опубликованных с 1975 по 1992 год, Маллиган и Шмитт пришли к выводу: (1) тестостерон усиливает сексуальный интерес; (2) тестостерон увеличивает частоту половых актов; и (3) тестостерон увеличивает частоту ночных эрекций, но практически не влияет на эрекции, вызванные фантазиями или визуальными эффектами. 65 Исследование, связывающее ночные эрекции и уровни тестостерона у мужчин, показало, что порог нормальной ночной эрекции составляет около 200 нг/дл. 66 Мужчины с более низким уровнем тестостерона в сыворотке крови часто имеют аномальные параметры ночной эрекции по сравнению с мужчинами с нормальным уровнем тестостерона. Тем не менее, экзогенная терапия тестостероном у импотентных мужчин с погранично низким уровнем тестостерона, как сообщается, мало влияет на потенцию. 67
Несколько исследователей изучали механизм действия андрогенов.Бейер и Гонсалес-Марискаль сообщили, что тестостерон и дигидротестостерон ответственны за толчки таза у мужчин, а эстрадиол или тестостерон — за толчки таза у женщин во время совокупления. 68 Сообщалось, что у крыс кастрация снижает артериальный кровоток, вызывает венозную утечку и примерно наполовину снижает эректильную реакцию на стимуляцию кавернозного нерва. 69 , 70 Лечение флутамидом, эстрадиолом или антагонистом гонадотропин-высвобождающего гормона в дополнение к кастрации еще больше угнетает эректильную реакцию.Хотя активность пенильной NOS снижается у этих животных, содержание NOS в нейронах (nNOS) и эндотелиальной NOS (eNOS) при лечении значительно не снижается. Кастрация также увеличивает α-адренергическую реактивность гладких мышц полового члена, увеличивает апоптоз в кавернозных телах у крыс и снижает содержание трабекулярных гладких мышц у кроликов. 71 – 73 Клинически многие мужчины, получающие длительную андрогенную абляцию при раке предстательной железы, сообщают о плохом либидо и ЭД.
Любая дисфункция гипоталамо-гипофизарной оси может привести к гипогонадизму. Гипогонадотропный гипогонадизм может быть врожденным или вызван опухолью или травмой; гипергонадотропный гипогонадизм может быть результатом опухоли, травмы или хирургического вмешательства на яичке или паротитного орхита.
Гиперпролактинемия, вызванная аденомой гипофиза или лекарствами, приводит как к репродуктивной, так и к сексуальной дисфункции. Симптомы могут включать потерю либидо, ЭД, галакторею, гинекомастию и бесплодие. Гиперпролактинемия связана с низким уровнем циркулирующего тестостерона, который, по-видимому, является вторичным по отношению к ингибированию секреции гонадотропин-рилизинг-гормона повышенным уровнем пролактина. 74
ЭД также может быть связана как с гипертиреозом, так и с гипотиреозом. Гипертиреоз обычно связан со снижением либидо, что может быть вызвано повышенным уровнем циркулирующих эстрогенов, реже с ЭД. При гипотиреозе низкая секреция тестостерона и повышенный уровень пролактина способствуют ЭД.
Артериогенный
Атеросклеротическое или травматическое артериальное окклюзионное заболевание подчревно-кавернозно-винтового артериального дерева может снизить перфузионное давление и артериальный кровоток в синусоидальных пространствах, тем самым увеличивая время до максимальной эрекции и уменьшая ригидность полового члена в состоянии эрекции.У большинства больных с артериогенной ЭД нарушение перфузии полового члена является компонентом генерализованного атеросклеротического процесса. Михал и Рузбарски обнаружили, что заболеваемость и возраст начала ишемической болезни сердца и ЭД параллельны. 75 Общие факторы риска, связанные с артериальной недостаточностью, включают гипертонию, гиперлипидемию, курение сигарет, сахарный диабет, тупую травму промежности или таза и облучение таза. 76 – 78 Shabsigh et al. сообщили, что патологические изменения сосудов полового члена значительно увеличиваются по мере увеличения числа факторов риска ЭД. 79 При артериографии у импотентных больных с атеросклерозом обнаружено двустороннее диффузное поражение внутренней срамной, общей пенильной и кавернозной артерий. Очаговый стеноз общей пенильной или кавернозной артерии чаще всего наблюдается у молодых пациентов, перенесших тупую травму таза или промежности. 77 Езда на велосипеде на длинные дистанции также является фактором риска васкулогенной и нейрогенной ЭД. 80 , 81
В одном отчете у мужчин с диабетом и пожилых мужчин была высокая частота фиброзных поражений кавернозных артерий с пролиферацией интимы, кальцинозом и просветным стенозом. 75 Никотин может неблагоприятно влиять на эректильную функцию не только за счет снижения артериального притока к половому члену, но и за счет блокирования релаксации гладкой мускулатуры тела и, таким образом, предотвращения нормальной венозной окклюзии. 82 , 83
Эректильная дисфункция и сердечно-сосудистые заболевания имеют одни и те же факторы риска, такие как гипертония, сахарный диабет, гиперхолестеринемия и курение. 84 , 85 Поражения половых артерий гораздо чаще встречаются у импотентов, чем в общей популяции того же возраста. 86 Таким образом, эректильная дисфункция может быть проявлением генерализованного или очагового заболевания артерий. 87
Механизм артериогенной ЭД
1. Структурные изменения
При ЭД вследствие артериальной недостаточности наблюдается снижение напряжения кислорода в кавернозных телах крови по сравнению с таковым у больных с психогенной ЭД. 88 Поскольку образование PGE1 и PGE2 зависит от кислорода, увеличение напряжения кислорода связано с повышением уровня PGE2 и подавлением TGF-β1-индуцированного синтеза коллагена в кавернозных телах кролика и человека. 89 , 90 И наоборот, снижение напряжения кислорода может уменьшить содержание кавернозных трабекулярных гладких мышц и привести к диффузной венозной утечке. 91 , 92
Сужение просвета или увеличение отношения стенки к просвету в артериях способствует увеличению периферического сосудистого сопротивления при гипертензии. 93 Повышенная резистентность также была обнаружена в сосудистой сети полового члена у крыс со спонтанной гипертензией (SHR), и эти изменения были приписаны структурным изменениям артериальной и эректильной ткани. 94 – 96 Увеличение расширения внеклеточного матрикса влияет как на интерстициальные, так и на нервные структуры полового члена.
2. Вазоконстрикция
Повышенный базальный и миогенный тонус наблюдался в артериях гипертензивных крыс. Повышенная активность симпатического нерва, сопровождающая гипертонию, также была отмечена у человека и животных с гипертонией. 97 , 98 Усиленное сужение сосудов полового члена при SHR, вызванное инфузией фенилэфрина, было связано с гипертрофией сосудистой стенки, а не с изменением активности симпатических нейромедиаторов. 94
3. Нарушение эндотелийзависимой вазодилатации
У пациентов с гипертонической болезнью эндотелийзависимая вазодилатация, вызванная инфузией агонистов, таких как ацетилхолин, брадикинин или флоу, уменьшается. 99 – 101 Последние данные указывают на то, что глубокая эндотелиальная дисфункция в коронарном русле может предсказывать серьезные коронарные события. 102 , 103 Эндотелиальная дисфункция, определяемая как притупление вызванной ацетилхолином вазорелаксации, очевидна в мелких артериях у пациентов с реноваскулярной гипертензией. 104 , 105 Однако недостаточно изучена функция эндотелия полового члена у мужчин с артериальной гипертензией.
При SHR релаксирующий эффект ацетилхолина притупляется как в крупных, так и в мелких артериях, и, по-видимому, развивается эндотелиальная дисфункция с появлением артериальной гипертензии. 106 Эндотелийзависимая релаксация, вызванная ацетилхолином, также нарушается в корпоральных полосках из SHR, и эта релаксация восстанавливается в присутствии индометацина. 107 Нарушение эндотелий-зависимой релаксации может быть связано с ангиотензином II, тромбоксаном и супероксидом в артериях из-за SHR или высокого кровяного давления как такового. 108 – 112
Кавернозный (веногенный)
Недостаточность адекватной венозной окклюзии считается одной из наиболее частых причин васкулогенной импотенции. 113 Веноокклюзионная дисфункция может быть результатом следующих патофизиологических процессов:
Наличие или развитие крупных венозных каналов, дренирующих кавернозные тела.
Дегенеративные изменения (болезнь Пейрони, пожилой возраст и сахарный диабет) или травматическое повреждение белочной оболочки (перелом полового члена), приводящее к неадекватной компрессии субтуникальных и эмиссарных вен. При болезни Пейрони неэластичная белочная оболочка может препятствовать закрытию эмиссарных вен. 114 Iacono и соавт. предположили, что уменьшение количества эластических волокон в белочной оболочке и изменение микроархитектоники могут способствовать импотенции у некоторых мужчин. 115 , 116 Изменения в субтуникальном ареолярном слое могут нарушать веноокклюзионный механизм, что иногда наблюдается у пациентов после операции по поводу болезни Пейрони. 117
Структурные изменения в фиброэластических компонентах трабекул, кавернозных гладких мышцах и эндотелии могут привести к венозной утечке.
Недостаточное расслабление гладкой мускулатуры трабекул, вызывающее неадекватное синусоидальное расширение и недостаточное сжатие субтуникальных венул, может наблюдаться у тревожных людей с чрезмерным адренергическим тонусом или у пациентов с неадекватным высвобождением нейротрансмиттеров.Было показано, что изменение α-адренорецептора или уменьшение высвобождения NO может повышать тонус гладкой мускулатуры и нарушать релаксацию в ответ на эндогенный миорелаксант. 118
Приобретенные венозные шунты — результат оперативной коррекции приапизма — могут вызывать стойкое шунтирование головки полового члена/кавернозных или пещеристых/губчатых тел.
Фиброэластичный компонент
Потеря растяжимости синусоидов полового члена, связанная с повышенным отложением коллагена и снижением эластичности волокон, может наблюдаться при диабете, гиперхолестеринемии, сосудистых заболеваниях, травмах полового члена или в пожилом возрасте. 119 , 120 Sattar et al. сообщили о значительной разнице в среднем процентном содержании эластических волокон в половом члене: 9% у здоровых мужчин, 5,1% у пациентов с венозной утечкой и 4,3% у пациентов с артериальной патологией. 121 На модели васкулогенной ЭД у животных Nehra и коллеги продемонстрировали, что способность к расширению каверноз коррелирует с содержанием гладкой мускулатуры и может быть использована для прогнозирования трабекулярной гистологии. 92 Moreland и его коллеги показали, что простагландин E 1 подавляет синтез коллагена путем трансформации фактора роста-β1 в кавернозных гладких мышцах человека, что означает, что интракавернозная инъекция простагландина E1 может быть полезной для предотвращения внутрикавернозного фиброза. 89
Гладкая мускулатура
Поскольку телесные гладкие мышцы контролируют сосудистое явление, приводящее к эрекции, можно ожидать, что изменение состава и ультраструктуры гладких мышц повлияет на эректильную реакцию. В исследовании ткани полового члена человека Саттар и его коллеги продемонстрировали значительную разницу между средним процентом гладкой мускулатуры пещеристых тел у нормальных потенциальных мужчин, окрашенных антидесмином (38,5%) или антиактином (45,2%), и в группе венозных (антидесмин). , 27.4%; антиактин, 34,2%) или артериогенной группы (антидесмин, 23,7%, антиактин, 28,9%). 121 Биохимическое исследование in vitro показало нарушение нейрогенной и связанной с эндотелием релаксации гладкой мускулатуры полового члена у мужчин-импотентов с диабетом. 4 При васкулогенной и нейрогенной ЭД повреждение гладких мышц может быть ключевым фактором, усугубляющим основную причину. 122 Pickard и соавт. также продемонстрировали нарушение нервно-индуцированной релаксации и α-адренергического стимулированного сокращения кавернозных мышц, а также снижение содержания мышц у мужчин с венозной или смешанной венозно-артериальной импотенцией. 123
Ионные каналы тесно связаны с биохимическими процессами мышечной функции, и изменение ионных каналов может оказывать сильное влияние на мышечную функцию. Фан и его коллеги сообщили об изменении канала maxi-K + в клетках пациентов с импотенцией и предположили, что нарушение функции или регуляции калиевых каналов может способствовать снижению гиперполяризующей способности, изменению кальциевого гомеостаза и нарушению релаксации гладкой мускулатуры у пациентов с импотенцией. больных импотенцией. 124 В исследованиях на животных Джунманн и его коллеги продемонстрировали значительную дегенерацию гладкой мускулатуры с потерей межклеточного контакта у кроликов, которых кормили пищей с высоким содержанием холестерина в течение 3 месяцев. 82 На модели васкулогенной импотенции у кроликов Azadzoi и коллеги продемонстрировали, что веноокклюзионная дисфункция может быть вызвана кавернозной ишемией. 125
Щелевое соединение
Эти межклеточные коммуникационные каналы отвечают за синхронизированную и скоординированную эректильную реакцию, хотя их патофизиологическое влияние еще предстоит выяснить. 126 , 127 При тяжелом заболевании артерий наблюдается потеря или уменьшение контакта с мембраной из-за присутствия коллагеновых волокон между клеточными мембранами. 128 Эти результаты указывают на то, что нарушение функции или потеря щелевых контактов может изменить скоординированную активность гладкой мускулатуры.
Эндотелий
За счет высвобождения вазоактивных веществ эндотелий кавернозного тела может изменять тонус прилегающих гладких мышц и влиять на развитие или подавление эрекции.NO, простагландин и полипептидные эндотелины были идентифицированы в эндотелиальной клетке. 5 , 91 Активация холинергических рецепторов на эндотелиальных клетках ацетилхолином или растяжение эндотелиальных клеток в результате усиления кровотока может вызывать релаксацию гладкой мускулатуры за счет высвобождения NO. Было показано, что диабет и гиперхолестеринемия изменяют функцию эндотелий-опосредованной релаксации кавернозных мышц и нарушают эрекцию.
