🔪 Нанесение и травление узора на стальном ноже: пошаговая инструкция

В редакцию Homius приходят не только статьи наших читателей о различных способах ремонта. Некоторые обзоры поражают своей простотой выполнения необычных работ, на первый взгляд, невозможных для производства в домашних условиях. И сегодня представляем вашему вниманию одну из таких статей, которая была прислана в рубрику «Истории» Касатоновым Сергеем Борисовичем из города Якутск. В ней он рассказывает о простейшем способе переноса рисунка на лезвие ножа и травлении металла без каких-либо химикатов.

Недавно я увлёкся таким занятием, как травление различных рисунков на металле. Ведь даже кухонный нож можно сделать эксклюзивным, если приложить совсем немного усилий. Однако, если требуется травление высокохудожественного рисунка, не помешает опыт рисования и твёрдая рука. Первоначальное его нанесение проблем не составит, а вот подготовка к гравировке посредством электролиза для некоторых людей будет довольно проблематичным. Но, чтобы не пугать заранее тех, кто хочет понять всю технологию, начну свой отчёт о проделанной работе.

Содержание статьи

Что понадобится для нанесения рисунка на металл

Здесь всё довольно просто. Кроме самого ножа, достаточно иметь в квартире обычный лазерный принтер и некоторые другие инструменты и материалы, а именно:

  • небольшое количество спирта;
  • ледяную воду в тазу;
  • утюг.

Естественно, клинок кухонного ножа следует тщательно вымыть и высушить. Для охлаждения воды лучше всего использовать лёд.

Всё, что потребуется для нанесения рисунка на клинок

Приступаем к нанесению рисунка на стальное лезвие кухонного ножа

Для начала нужно найти в сети интернет рисунок, который можно разместить на клинке. В любом графическом редакторе его следует уменьшить до такого размера, чтобы он поместился на лезвии и распечатать. При помощи ножниц необходимо вырезать изображение.

Далее в блюдце наливается небольшое количество спирта, достаточное для того, чтобы распечатанная картинка полностью погрузилась в него. В спирте рисунок должен лежать до тех пор, пока бумага не пропитается. Это будет заметно по изображению, которое проступит на обратной стороне листка. Не стоит бояться передержать его в спирте – ничего плохого с рисунком не произойдёт, даже если он пролежит в блюдце сутки, он не потечёт и не расплывётся.

Рисунок нужно хорошенько вымочить в спирте, прежде чем приступать к его переносу на клинок

Использование утюга: здесь потребуется аккуратность

Ту часть клинка, на которое планируется перенести изображение, нужно обильно полить спиртом. После этого аккуратно берём бумажку с изображением и размещаем её на лезвии ножа распечатанным рисунком вниз. В это время его ещё можно поправить, не боясь смазать. Здесь следует учитывать то, что, начав работать нагревательным прибором, ничего подправить уже не удастся.

Размещаем рисунок в нужном месте клинка, поправляем его положение

Когда рисунок уложен так, как нужно, начинаем прогревать его утюгом, включённым на максимальную температуру. При выполнении этой работы следует быть предельно аккуратным, чтобы не сдвинуть листок. Дело в том, что даже чуть нагревшаяся бумага, если её пошевелить, смажет изображение, испортив его.

Прогрев производится в течение 3-4 минут, пока листок не высохнет полностью. При этом лучше переусердствовать, дольше прогревая клинок, чем прекратить работу утюгом, когда бумага ещё полусырая.

Прогреваем рисунок утюгом до полного высыхания спирта

Охлаждение клинка и удаление уже ненужной бумаги

Когда спирт полностью испарился, а клинок разогрелся, необходимо как можно быстрее его остудить. Именно для этого у меня и был припасён таз с водой, которая была охлаждена при помощи льда. Клинок ножа опускается в ледяную воду на 20-30 секунд. Необходимо следить за бумагой, ожидая, когда она полностью пропитается, теперь уже обычной водой. После того, как это произошло, начинаем медленно двигать по ней пальцем. Бумага скатывается и отслаивается.

Торопиться в этом случае не стоит – велика вероятность того, что клинок остыл не полностью, и рисунок будет повреждён.

Клинок охлаждается в ледяной воде, после чего с него аккуратно удаляется бумага

Что получится в итоге: насколько качественным будет рисунок

Если всё было сделано правильно, рисунок ничем не будет отличаться от того, который был на бумаге. При этом качество изображения не зависит от его сложности и количества мелких деталей. Если травление не принципиально, то можно оставить рисунок таким, каким он получился. Конечно, такое изображение не слишком устойчиво к агрессивным чистящим средствам и высоким температурам, но при отсутствии таких факторов он может продержаться до полугода. Это изображение тигра я решил оставить в виде простого рисунка.

Рисунок получился идеальным, и я решил оставить его именно в таком виде, не прибегая к травлению

Что касается травления, то для первых опытов с металлом лучше выбрать нечто более простое, особенно, если нет художественного образования или опыта гравировки по металлу. Но статья была бы неполной, если бы я не рассказал в ней о том, как произвести травление на металле, чтобы рисунок уже не стёрся никогда. Об этом я расскажу на примере другого кухонного ножа и более простого изображения – с художественным образованием у меня отношения не сложились, в отличие от технических и точных наук.

Что потребуется для травления рисунка на металле

Чтобы протравить любое изображение на металле потребуется:

  • вода с растворённой в ней поваренной солью (3-4 столовых ложки на 0,5 л) в стеклянной банке;
  • блок питания (зарядное устройство) от любого телефона или иного гаджета;
  • 2 отрезка провода;
  • лак для ногтей, желательно бесцветный;
  • обычный болт или металлическая пластина, которая поместится в банке.

Необходимо отметить, что от выходного тока зарядного устройства будет зависеть скорость электролиза, а значит и проявления рисунка на металле. Чем выше ток адаптера, тем меньшее время для работы потребуется.

Подготовка металла к нанесению рельефного рисунка

Сначала весь клинок нужно покрыть лаком. Это необязательно должен быть лак для ногтей, вполне подойдёт состав для покрытия древесины. Но здесь стоит вспомнить, что женская химия высыхает практически моментально. Учитывая то, что покрыть металл потребуется в 2 слоя, это серьёзный повод для использования быстросохнущего состава.

Рисунок, если он не слишком сложен, можно нанести после того, как лак высохнет. Но, при необходимости травления изображения, подобного тому, что я нанёс на предыдущий нож, лучше использовать метод перевода при помощи утюга и спирта, а уже после покрывать сталь бесцветным лаком.

Для травления на одном из кухонных ножей, я выбрал не слишком сложную арабскую вязь. Она была нанесена уже после высыхания лака, после чего покрытие по линиям было удалено. Иными словами, я его просто процарапал иголкой. Отмечу, что края полос нужно аккуратно подравнять – при травлении электролиз выест незащищённые места, а значит, все неровности останутся на металле без возможности последующего исправления.

Арабская вязь нанесена, лаковое покрытие процарапано по ней иголкой, можно приступать к травлению

Подключение питания: принцип травления при помощи электролиза

Питание на элементы подаётся следующим образом. В солёную воду опускается провод с болтом на конце, который подключается к минусовому выходу зарядного устройства. На сам клинок подаётся плюсовой заряд. Принцип электролиза заключается в следующем. Лаковое покрытие не пропускает электричество, а вот область металла, где оно отсутствует, под воздействием напряжения вступает в реакцию с солёной водой. В результате металл разъедается именно там, где лака нет.

Болт приматывается к проводу и опускается в воду

Многим будет интересно узнать, что подобным образом можно даже нанести рисунок медью. Для этого производится аналогичная подготовка клинка. Отличием является то, что полярность подключения будет обратной – плюс на болт, а минус на нож. Вместо соли в воде нужно растворить медный купорос. Подобным образом можно как нанести изображение, так и полностью покрыть деталь медью.

Всё подготовлено, можно подать напряжение, включив адаптер в сеть

Травление: некоторые нюансы, которые следует учесть

Когда на провода будет подано питание, станет отчётливо видно, как происходит электролиз. Из незащищённых лаком областей клинка начнут выделяться пузырьки газа. Именно этот процесс и «выгрызает» частицы металла. Необходимо внимательно следить за температурой зарядного устройства – она может резко повыситься. Во избежание выхода адаптера из строя, не стоит держать его включённым более 15-20 секунд, давая передышку не менее 10 минут. Таким образом, работа растянется, но при этом вы сохраните работоспособность зарядного устройства. В общей сложности на травление небольшого рисунка уходит около минуты постоянной работы. Получается, что за 3 захода изображение будет готово.

На фотопримере видно, как проступает надпись на металле под действием реакции электролиза. После того, как работа будет окончена, останется лишь очистить уже ненужное лаковое покрытие и отполировать клинок.

Процесс пошёл – его можно наблюдать невооружённым взглядом

В процессе работы на поверхности банки будет образовываться слой окисла грязно-бурого цвета. Это не должно вас пугать, процесс предусматривает подобные отложения.

Завершающая стадия процесса, очистка и полировка клинка

По завершении процесса, питание отключается, а провод отцепляется с ножа. Для удаления лакового покрытия можно использовать канцелярский нож или обычный ацетон, который с лёгкостью выполнит эту работу. Полировка осуществляется на заточном станке с войлочным кругом. Конечно, эту работу можно выполнить и вручную, но времени в таком случае уйдёт намного больше.

Что касается неровности штрихов рисунка, то они не всегда мешают. К примеру, при нанесении арабской вязи, как в моём случае, они даже придают некий шарм надписи, будто она сделана несколько веков назад. Но если изображение требует точности, вроде ранее перенесённого на нож тигра, следует процарапывать каждую линию предельно аккуратно. Конечно, эту работу простой назвать не получится, требуется внимательность к мелочам и усидчивость, зато владелец будет уверен, что рисунок с клинка не сотрётся, независимо от агрессивности чистящих средств или температуры.

Заключительная часть

Подобная гравировка, выполненная своими руками, придаст необычности кухонным ножам. Из обычного ширпотреба они превратятся в эксклюзивные изделия, которые удивят ваших друзей и знакомых. А учитывая то, что на выполнение подобной работы не будет затрачено ни копейки, удовлетворение от рисунков, нанесённых методом электролиза, владельцу обеспечено.

Хотелось бы надеяться, что читатели возьмут на вооружение описанные мною способы работы с металлом. Если что-то из изложенного осталось непонятным, я с удовольствием объясню. Нужно лишь написать об этом в комментариях к статье. Там же можно и высказать своё мнение о прочитанном. Буду рад любому – к критике отношусь вполне адекватно, конечно, если она обоснована. Буду стараться отвечать на каждый отзыв максимально быстро.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Предыдущая

ИСТОРИИМини-пылесос из винчестера: вторая жизнь старого жёсткого диска

Следующая

ИСТОРИИДаёшь экономию: телевизор в гараж или на дачу из старого монитора

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как перенести рисунок на металл — художественное травление ножа в домашних условиях и нанесение изображений с помощью химических реакций

Данный урок научит вас, как перенести рисунок на металл при помощи хлорного железа.

Химическое травление металла – это отличный способ сделать свой нож уникальным. Можете вытравить свое имя, или просто красивый, неповторимый рисунок.

ПРЕДУПРЕЖДЕНИЕ! При работе с хлорным железом используйте резиновые перчатки, респиратор, защитные очки. Избегайте попадания вещества на слизистые оболочки, кожные покровы, в органы пищеварения и дыхания. Работы проводите в хорошо проветриваемом помещении.

Шаг 1: Что вам потребуется

Необходимые материалы для травления ножа в домашних условиях:

  • Хлорид железа – продается в магазине радиодеталей. Информация о хлориде железа.
  • Пластиковый контейнер.
  • Дистиллированная вода.
  • Трафарет (лак для ногтей, наклейки, винил, изоляционная лента, маркер по металлу).
  • Ацетон.
  • Ватные диски или ватные палочки.
  • Скрепка для бумаг и / или зубочистка.
  • Резиновые перчатки.
  • Наждачная бумага.

Шаг 2: Приготовления

Подготовка к работе – это самый важный момент во всем процессе. Если не подготовиться должным образом, то результаты работы могут вас разочаровать.

  1. Разберите ваш нож. Постарайтесь запомнить, в какой последовательности вы его разбирали, откуда какая деталь. Приберите все эти маленькие винты, шайбы и т. д. в контейнер или на магнит. Если не хотите разбирать нож, тогда надежно изолируйте все части ножа, кроме лезвия, чтобы на них не попало хлорное железо.
  2. Очистите лезвие ацетоном. Ацетон очистит поверхность и подготовит ее к травлению. Постарайтесь не касаться лезвия голыми руками после очистки, т.к. жир с пальцев попортит вам всю картину.

Шаг 3: Создаем шаблон, стойкий к кислоте

Проявите творческий подход!

Придумайте какой-нибудь узор, который в дальнейшем будет красоваться на вашем ноже.

Смысл переноса рисунка на металл заключается в том, чтобы создать защитный к кислоте слой на металле, под которым на металл не будет воздействовать кислота. На участках без защитного слоя, под воздействием кислоты металл потемнеет, а защищенный – останется светлым.

Для защиты можете использовать лак для ногтей, маркер по металлу, винил, наклейки, изоленту и другие трафареты.

Если вы желаете затемнить все лезвие полностью, то вам будет проще: трафарет не понадобится, нужно только защитить рукоятку.

Если же вам нужно сделать только маленький логотип, то необходимо защитить остальную часть лезвия скотчем или лаком для ногтей.

ВАЖНАЯ ИНФОРМАЦИЯ!!!

Если вы хотите протравить складной нож, то нужно будет защитить шарнир, фиксатор и рукоятку, иначе вы просто испортите нож.

Лак для ногтей лучше взять цветной, чтобы его было видно на поверхности.

Шаг 4: Замешиваем кислоту

Наденьте резиновые перчатки.

Для получения необходимой концентрации, нужно смешать хлорное железо с дистиллированной водой в отношении 50/50. Концентрация может быть другой. Почитайте информацию о концентрациях здесь.

Налейте в пластиковый контейнер немного дистиллированной воды и добавьте столько же хлорного железа. Не заполняйте контейнер до верху, ведь вам еще нужно будет погрузить туда ваш клинок.

Добавляйте всегда кислоту в воду, а не наоборот! При смешивании выделяется большое количество тепловой энергии и, если лить воду в кислоту, то вода моментально разогреваясь, разбрызгивается вместе с кислотой во все стороны.

Желательно, чтобы пластиковый контейнер для смеси имел защелкивающуюся крышку.

Обязательно напишите на контейнере: «ЯД! КИСЛОТА!».

НЕ ИСПОЛЬЗУЙТЕ для смеси металлический контейнер, т. к. кислота вступит в реакцию с металлом!

Полученная смесь прослужит вам довольно долго. Конечно, это зависит от того, какие металлы вы травите и какова площадь травления.

Шаг 5: Начинаем травление

Все приготовления для художественного травления металла завершены.

Наденьте резиновые перчатки. Работы проводите только в хорошо проветриваемом помещении. Кислота вызывает химическую реакцию, и выделяет вредные пары. Используйте приточно-вытяжную вентиляцию.

Существует два способа травления.

Кислотная ванна

Опытным путем обнаружено, что недолгие по времени погружения металла в кислоту (10-60 секунд) с последующим быстрым полосканием под краном, дают лучший результат травления.

Для погружения лезвия ножа в кислоту воспользуйтесь скрепкой или зубочисткой. Повторите данное действие несколько раз, до получения желаемых результатов.

Желательно делать как можно менее продолжительные погружения, но большее количество раз. Это позволит лучше контролировать процесс травления и сохранит заводскую лазерную маркировку на лезвии (если она имеется).

Примерный порядок травления такой:

  1. 10-60 секунд – погружение в кислотную ванну;
  2. 10 секунд – выдержка на воздухе;
  3. промывка под краном;
  4. 10 секунд – снова выдержка на воздухе;
  5. затем повторите все с п. 1).

Также рекомендуется во время погружения в ванну, двигать лезвие в кислоте. Можете сделать более сложную систему с подачей пузырьков воздуха в ванну (например, использовать аэратор для аквариума), которые будут перемешивать кислоту. Перемешивание позволит более равномерно протравить лезвие.

Не оставляйте лезвие в кислоте более чем на 10 минут, т.к. это может вызвать коррозию металла.

Не прикасайтесь к лезвию руками в течение всего процесса травления, чтобы не оставлять отпечатков пальцев.

Информацию о концентрации можно прочесть здесь.

Целенаправленное травление

Этот способ применяется при нанесении небольшого изображения или травления только одной стороны лезвия ножа.

Убедитесь, что лезвие заклеено изолентой, винилом или лаком. Если плохо приклеить трафарет, то кислота может попасть под него и испортить рисунок.

С помощью ватного тампона или ватной палочки нанесите кислоту на сталь. Придерживайтесь того же времени и чередования операций, что и в способе 1. Водите ватным тампоном, смоченным в растворе, по трафарету, пока сталь не начнет чернеть.

Шаг 6: Искусственное старение, шлифовка и очистка

После процесса травления, нужно провести дальнейшую обработку лезвия.

После травления поверхность лезвия становится матовой. Требуется последующая обработка клинка.

Есть несколько вариантов обработки. Какой из способов выбрать, решать вам.

  • Искусственное старение поверхности придает ей текстурированный вид. Этот способ подойдет для не очень качественно выполненного травления (скрывает неравномерности травления). Во время обработки трафарет остается на лезвии в течении всего процесса.
  • Шлифовка протравленной поверхности. Используйте влажную или сухую наждачную бумагу зернистостью 1500, 2000 или 2500. Можно использовать стальную стружку.

После достижения необходимого результата, удалите шаблон с лезвия с помощью ватных дисков, пропитанных ацетоном. Этим способом вы сможете удалить лак или краску, нанесенные вами на лезвие.

Теперь осталось собрать нож и любоваться плодами своей работы.

Храните кислоту в том же пластиковом контейнере, в котором проводили травление!

Если вы больше не планируете использовать раствор, сдайте его в пункт утилизации опасных отходов или, по крайней мере, нейтрализуйте его пищевой содой. Но, лучше все-же сдать на утилизацию, поскольку в нем содержатся соли металлов, которые могут нанести вред окружающей среде.

Шаг 7: Конечный результат

Прежде чем переходить на клинки стоимостью 500 долларов, начните экспериментировать с дешевыми ножами.

Несколько фактов, которые могут помочь вам в работе:

  1. Концентрация кислоты влияет на качество и скорость травления.
  2. Температура кислоты также влияет на качество и скорость травления.
  3. Различные стали по-разному реагируют на кислоту.
  4. Кислота – опасное вещество, поэтому будьте осторожны при работе с ней.
  5. Капли кислоты оставляют следы на раковине из нержавеющей стали.
  6. Кислота имеет темно-оранжевый цвет и может испачкать одежду, которую потом вы вряд ли отстираете.

Отделка ножа. Травление и тауширование

ТРАВЛЕНИЕ

Травление металлических поверхностей позволяет целенаправленно сотворить те или другие оптические эффекты. Как правило, при травлении применяют так именуемую технику маскировки, для чего лучше всего годится асфальтовый лак, применяемый также граверами на меди.

Лаком покрывается лишь фон, главный мотив, подвергаемый травлению, остается свободным. Можно лакировать и целую поверхность, нанося рисунок прямо в лаке, однако асфальтовый лак для этого чересчур сильно загрязняется, отчего лучше избрать более твердый сорт лака. В первую очередь тут могут подойти лак для ногтей, красный консервационный лак или разметочная краска.

Техника травления предполагает применение кислот, предпочтение которых также зависит от отделываемого металла. Для нержавеющих сталей неплохо годится ляпис, предназначенный для маркировки разнообразных изделий. Содержащаяся в ляписе кислота разъедает значительное число материалов, но на консервационный лак оказывает довольно «щадящее» действие.

Техника травления дозволяет изготавливать ненастоящую дамасскую сталь, отчего будьте осмотрительны при приобретении, заметив на прилавке недорогой нож с клинком из дамасской стали.

Отдельные специалисты рисуют свои рисунки на светопроницаемой пленке. Для этого они облучают ультрафиолетовыми лучами фоточувствительный консервационный лак, которым был покрыт металл. После облучения лак проявляют в едком натре, открывая тем самым участки, определенные для травления, к которому уже можно приступать. Настоящий процесс применяется при изготовлении печатных плат.

При травлении рекомендуется произвести несколько опытных попыток, чтобы выяснить, каким образом кислота влияет на лак и как отчетливым выходит рисунок.

В тех случаях, когда узор или рисунок повторяются, скажем, при маркировке клинков, лучше использовать электрохимический способ травления. При этом с помощью электрода и электролита с поверхности металла вырываются мельчайшие его частички. Так именуемая маскировка реализовывается через тонкую пленку, которая может пропускать электролит в нужных местах (например, на шрифте). Для данного процесса надобно располагать специально сделанную пленку, а также источник постоянного и переменного тока. Нужные для этого приборы продаются в специализированных магазинах, где можно заказать и соответствующую пленку.


ТАУШИРОВАНИЕ

Многие надписи, декоративные полосы и разнообразная обработка на каком-либо изделии выглядели бы по настоящему красиво, если бы по цвету выделялись на фоне окружающего их материала. Для этого можно было бы сделать на изделии соответствующие «вкладыши» из металла иного цвета, к примеру, золота или серебра.

Подобные мысли приходили в голову и нашим предкам, которые с помощью тауширования украшали свои мечи, поясные пряжки и конскую упряжь. Имеется большущее число прекрасных предметов, обнаруженных во пору раскопок погребений германских воителей эпох великого переселения народов. Данными находками можно полюбоваться в немецких музеях. Популярны также известные таушированные мечи и топоры викингов. Аналогичные вещи, инкрустированные золотой или серебряной проволочкой, можно встретить и у прочих народов, в частности, в Индии. Во многих ранних цивилизациях умельцы издавна украшали сосуды и драгоценности путем тауширования, так что можно сказать, что это чрезвычайно давнишний вид отделки металлических поверхностей.



Весь секрет тауширования содержится в том, что линии вырезаются в металле особенным штихелем. В отличие от обыкновенной гравюры, где специалист вырезает V-образные в сечении борозды, при таушировании все углубления, если посмотреть на них в разрезе, внизу шире, чем на поверхности металла, то есть смотрятся как перевернутая V или как направляющая типа «ласточкин хвост». В такое углубление вдавливается или вбивается проволочка из более мягкого металла, которая как бы заклинивается в этом углублении, после чего поверхность зашлифовывается.

Технику тауширования можно соединить с обыкновенной гравировкой: к примеру, вьющийся узор, состоящий из золотых декоративных очертаний или изображения животных, выполненных из благородного металла и окруженных арабесками. Это могут быть также какие-либо мотивы, взятые из природы, — возможности здесь практически неограниченны. Все, что касается технического реализации и связанных с этим финансовых затрат, можно обсудить с гравером. Надлежит, все же, учитывать, что изготовление какого-либо изделия с применением этого ювелирного искусства потребует больше времени и тем самым больше терпения от заказчика — нередко он бывает не единственным, кто намеревался бы обладать предмет, украшенный таким образом.



Немного видео: Травление клинка ножа

Этот пост может содержать партнерские ссылки. Это означает, что я зарабатываю небольшую комиссию за ссылки, используемые без каких-либо дополнительных затрат для вас. Дополнительную информацию смотрите в моей политике конфиденциальности.

Гравировка на ноже, разновидности, тематика, простой мастер-класс

Автор Plus На чтение 8 мин. Просмотров 2.8k.

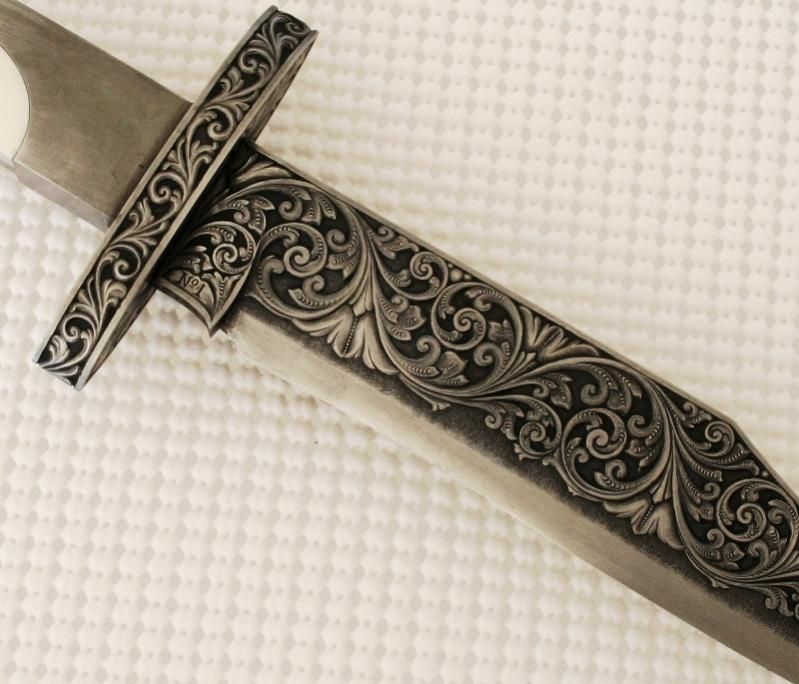

Гравировка на холодном оружии – это простой способ сделать презент элитным. Стоимость таких изделий по умолчанию возрастает, ведь они сразу приобретают определенную статусность. Эксклюзивная гравировка на ноже позволяет оставить знак постоянного владения, подчеркнуть оригинальность режущего инструмента, придать ему привлекательный внешний вид. Коллекционеры очень трепетно относятся к таким изделиям и хранят их как зеницу ока.

Разновидности в соответствии с технологией нанесения

Технологии гравировки на ноже делятся на две разновидности:

  • старую школу;
  • современные способы.

Первая в основном представлена технологиями ручного нанесения, которые сейчас переживают медленное угасание. Это обусловлено тем, что на смену пришли более актуальные и технологичные способы.

Современные приемы нанесения рисунка на рукоять или клинок считаются бюджетными и не требуют значительных временных затрат, в их числе: лазерная гравировка и сублимация, механическая и пескоструйная техники, художественное электрохимическое травление.

Техники старой школы

К методике старой школы относятся следующие виды гравировки на лезвии ножа: резцовая, плоскостная, чеканка. Каждая из них наделена характерными отличиями.

Ручная гравировка в технологичном 21 веке – уже почти раритет. Найти хорошего гравировщика получится разве что на тематической ярмарке. Элитное холодное оружие в стране сегодня создается членами Гильдии мастеров-оружейников и причисляется Министерством культуры к объектам, имеющим культурную ценность.

Резцовая

Bulino – это историческое название техники и одновременно наименование резца, который использовали во время процедуры. Суть гравировки проста – врезание поверхности металла нажимом различной силы и под разными углами. До сих пор принцип техники не изменился, хотя в наше время и применяют более широкий перечень инструментов для создания резцовой гравюры.

Придумали технологию мастера гравировального дела из Италии. С помощью bulino специалист передает фактуру предмета, который он хочет изобразить. При сильном надавливании на резец можно добиться эффекта «игры света и тени». Раньше такой техникой пользовались для создания рисунков на огнестрельном оружии, сейчас ее применяют только для ножей. В свою очередь, резцовая разновидность делится на три типа:

  • пунктирная;
  • линейная;
  • смешанная.

Название каждого из типов подразумевает, какими линиями будет нанесен изображаемый предмет, часто их сочетают между собой.

Плоскостная

На клинке гравировку по данной технологии почти не используют. Способ применим только для рукояти. Мастер с помощью штихелей вырезает несколько плоскостей (две или более). Разница между глубиной нанесения отдельных элементов позволяет сделать рисунок объемным.

Главными мотивами технологии плоскостной гравировки являются деревья и растительные орнаменты.

Каждое изображение имеет символическое значение:

  • лотос – бессмертие;
  • дуб – власть или могущество;
  • виноградная лоза – таинство причастия.

В основном эта методика применяется в декоративных целях. Гравированный таким способом нож может служить отличным подарком.

Чеканка

Пластинчатая гравировка или чеканка на сегодняшний день заменена литьем. Однако на территории Кавказа еще можно встретить холодное оружие с рисунком, выполненным в этой технике. Чтобы создать подобное изображение, мастер изначально готовит грубый набросок и только затем доводит его до необходимой точности. Для этих целей можно использовать любой металл или его сплав. После окончания работы изделие подвергается закалке, так как нанесение рисунка нарушает целостность оружия. Для придания эстетичности изображение покрывают типографской краской, которая делает его более четким.

Современные методы нанесения

С развитием технологий дорогая ручная работа отошла в прошлое. Сегодня при помощи современных методов можно нанести на металл любые товарные знаки, рисунки, пейзажи и портреты.

Лазерная

Лазерная сублимация – это бюджетный способ нанесения цветного рисунка на оружие с помощью лазера. Световой луч впечатывает подготовленное изображение в поверхность металла, испаряя волокна того материала, на котором он был сделан изначально. Техника используется не только на холодном оружии, но и на футболках, кружках.

При лазерной гравировке применяют инфракрасное или алюмоиттриевое излучение. Первый тип луча воздействует на молекулы углекислого газа, испаряя частички металла, – владелец получает рисунок, который он заказал. Чаще используется для гравировки на мягких металлах. Второй тип целесообразнее применять для работы с твердыми материалами. Самым мощным является волоконный лазер.

Механическая

Механическая гравировка выполняется специальной машиной по программе, которая задается оператором. Для разных сплавов металла используют свои наконечники:

  • алмазные – для твердой стали;
  • специальные фрезы – для нержавейки.

Самый дешевый вид механической гравировки – это работа с пантографом. Этим инструментом руководит не машина, а рука человека. Пантограф позволяет работать с любым металлом. Однако мастеру приходится дополнительно изучать тонкости применения техники для разных сплавов, так как сильный нажим может испортить рисунок на мягкой поверхности изделия.

Пескоструйная

Благодаря пескоструйной обработке глубина гравировки увеличивается. Работа выглядит объемно. В самом начале создается чертеж, который помещается на металл, затем абразивно-струйным аппаратом под давлением распыляется порошок.

Вид и глубина рисунка изменяются с помощью использования разной фракции песка, который распыляется по поверхности ножа или его лезвия. Для печати трафарета применяют плоттер.

Такой вид гравировки принято использовать не только на лезвии, но и на рукояти. При этом необходимо учитывать твердость материала. Для пластика такая техника не подойдет, так как под ударом струи песка он может треснуть.

Художественное электрохимическое травление

Этот вид гравировки называют также гальваническим. Для него используют следующие элементы:

  • гальваническая батарея;
  • специальная пленка;
  • соли свинца;
  • ортофосфорная или серная кислота.

Метод заключается в помещении изделия в гальваническую ванну со специальным травильным раствором. В электролит добавляют реагенты, которые предотвращают перетравливание поверхности. В результате отделения оксидной пленки от металла образуется необходимый рисунок. Контуры его более ровные и четкие в сравнении с другими химическими технологиями. Чтобы получить художественный рисунок с различной глубиной элементов, мастер периодически вынимает изделие из ванны и покрывает защитным слоем те части, которые уже готовы.

Тематики изображений и надписей

Гравировка на лезвии ножа придает ему индивидуальности, делает изделие уникальным. Можно взять самый обычный инструмент с примитивным дизайном и с помощью выбранной техники превратить его в произведение искусства. Именно этим и руководствуются люди, заказывающие выполнение гравировки для себя или на подарок.

На каждый клинок фирма-производитель уже ставит свое «клеймо». Помимо этого, существуют эксклюзивные варианты гравировки, которые адресованы человеку определенной профессии, юбиляру или тому, кто увлекается неординарным хобби. Например, на охотничьи ножи часто наносят изображения головы волка, медведя, барса. Иногда такие изделия украшают растительными орнаментами. Чтобы подчеркнуть принадлежность к определенному роду войск, оружие декорируют соответствующими надписями, символами и аббревиатурами. Это характерно и для служащих специальных подразделений – ФСБ, ОМОН, таможня.

Нож с гравировкой станет отличным подарком на юбилей организации. В таких случаях изделия обычно украшают логотипом компании. На личное торжество принято преподносить ножи с персонификациями (как вариант, это может быть имя юбиляра) или гравировками знаменательной даты. Представителям государственной службы и чиновникам часто дарят ножи с символикой страны – гербом, знаменем.

Как сделать в домашних условиях

Гравировку лезвия или рукояти ножа можно сделать в домашних условиях. Мастер должен обладать острым глазом и твердостью рук. Чтобы приобрести эти навыки, потребуется много времени. Поэтому новичкам лучше попробовать химический способ травления металла в водном растворе.

Необходимые материалы и инструменты

Для химического травления металла понадобятся:

  • стеклянная ванночка;
  • аккумуляторная батарея от автомобиля;
  • провода для присоединения и зажимы;
  • ложка;
  • солевой раствор;
  • цапонлак.

Для получения красивого рисунка можно предварительно создать заготовку в компьютерной программе или же найти на веб-ресурсах. Бумага для трафарета используется тонкая и глянцевая.

Технология нанесения

Всю работу обязательно нужно проводить в резиновых перчатках. Пошаговое выполнение:

  1. Подготовить электролит: залить воду в ванночку, добавить соль в зависимости от объема (2 чайных ложки на стакан воды).
  2. Покрыть материал лаком, подождать, пока тот затвердеет. Прорисовать острой иглой контур будущего изображения. Оголение металла нужно для контакта с электролитом.
  3. Поместить электроды в солевой раствор. Минус – приготовленная заранее ложка, плюсом будет служить лезвие ножа.
  4. Подать электричество. Спустя 5 минут отключить ток, вынуть изделие, смыть оставшийся лак, промыть под проточной водой и протереть насухо.

Методов гравировки ножей много. Вышеприведенный – один из самых распространенных и простых. Он идеально подойдет для неопытных или начинающих мастеров.

Покрываем лакомДелаем солевой растворДелаем надпись на клинкеПодаем электричествоСтираем лак

Видео

Фото

Травление на ноже для ленивых. / Мастерская / НеПропаду

Делюсь личным опытом в этом несложном как оказалось деле.
Т.к. занимаюсь радиолюбительством, то частенько делаю печатные платы техникой ЛУТ (Лазерно-утюжная технология). Недавно мне был задан вопрос товарищем байкером: можно ли травить сталь чтобы делать разные фуськи и как именно это делать. Порыв инет я убедился в том что раствор хлорного железа в воде жрет не только медь на текстолите но и практически любое железо. В чем я смог убедиться когда оно мне пролилось на балконный лист оцинковки и уже на следующий день я наблюдал там приличные дыры… Короче я подумал а пуркуа бы и не па…
Итак нам надо:
Хлорное железо 200г (70руб)
Вода 0,5 литра (из под крана)
Принтер ЛАЗЕРНЫЙ черно-белый.
Лист бумаги с текстом и наименьшим количеством картинок из журнала «Популярная механика» или «Железо». Из журналов «Лиза» и прочих бумагу принтер жует почему-то…
Утюг.
Комп с вордом или любым графическим редактором кому что нра. Я делал в ворде, там рисунок проще всего растянуть как угодно.
Образец рисунка — взял на сайтах татуировок.
Технология.
Выбираем рисунок растягиваем как нравится.
Берем нож или железку, зачищаем шкуркой нулевкой.
Печатаем рисунок на участок с текстом подготовленного листа.
Прикладываем на нож и гладим горячим утюгом пока не пристанет и тонер слегка не проступит через бумагу.
Если надо то делаем то же и на второй стороне ножа.
Суем нож под воду (в тазик или ковш)минут на 5-10.
Пальцем начинаем тереть по бумаге. Бумага скатывается, а тонер остается на металле.
Если тонер слез, то заново шкурим и по новой делаем рисунки и гладим утюгом сильнее и дольше.
После этого защищаем остальную поверхность ножа где не будет травления либо покрасив краской, НЦ-лаком, битумным лаком. Я, в безмерной лени своей и вовсе обернул скотчем…
Значит так. ВАЖНО. Если хотите что бы травление было качественным, то придется пройтись по рисунку сверху либо маркером с краской. Т.е. чем либо его «усилить», т.к. тонер прилипает с мааленькими дырочками и будут подтравы. То же касается и мелких огрехов при переводе рисунка.
Суем предмет с рисунком в раствор 200г хлорного железа в 500мл воды. (Растворяйте не все сразу а частями — греется).
Периодически достаем и под струей воды проходим малярной кисточкой. Через пару часов получаем заметное травление на 0,3-0,5мм.
Потом все затираем шкуркой и полируем или не полируем… В зависимости от ленивости

Образец получившегося снизу.Как я говорил — получились подтравы, но орнаменту это придало так сказать… старину что ли…




Получилось конечно так себе но для первого раза не плохо
P.S/ Любое травление и надписи делает нож менее прочным и ломается он обычно как раз по линии травления.
Всем успехов. 73!

зачем это надо и как лучше это делать?

Красивый нож – это особая тема. Даже те, кто не увлекается холодным оружием, могут подолгу рассматривать эксклюзивные авторские образцы с причудливым переплетением узоров. Резная ручка – это очень красиво, но орнамент или сюжетная роспись на клинке вызывает невероятное восхищение. Наносят такие росписи с помощью техники травления металла.

Травлением называется процесс, при котором с поверхности клинка химическим способом удаляется часть металла. Производится это исключительно в художественных, декоративных целях, поэтому так и называется – художественное травление. Этот метод известен давно, вместе с чеканкой его применяли еще несколько веков назад для декора оружия, украшений и предметов быта. На Руси для травления применяли квасной уксус, а в восточных странах – соки растений и фруктов.

Суть метода

На участки лезвия, которые не должны быть затронуты, наносится специальное покрытие, стойкое к воздействию химии. Затем металл погружается в агрессивную жидкость (это может быть кислота, электролиты). Незащищенный слой металла «съедается», оставляя под защитным покрытием рисунок или надпись. Травление бывает многослойным – в этом случае его проводят в несколько этапов.

Можно проводить процесс двумя способами: протравливать «поле», защищая контуры рисунка, или травить только контуры орнамента.

Методы травления металла

Существует три основных технологических способа травления:

  • Жидкий (химический). Используются кислотные растворы.
  • Электрохимический. Через раствор электролита пропускают электрический ток. Катодом для стали может служить медная или латунная пластина.
  • Сухой (ионно-плазменный). Верхний слой «выпаривают» пучком ионизированной плазмы.

Последний метод применяется только на производстве, так как требует специального оборудования. Остальные вполне возможно осуществлять в домашних условиях.

Как происходит травление?

Сначала разрабатывается эскиз (орнамент, сюжетный рисунок, надпись, логотип). Его можно подготовить в компьютерных программах обработки изображений. Если узор будет с обеих сторон ножа, распечатывается два варианта в зеркальном отражении. Затем рисунок переносится на лезвие, сначала тонкой ручкой, потом процарапывается скрабберами – специальными инструментами с разной заточкой.

Перед нанесением рисунка поверхность, которая должна остаться нетронутой, обезжиривается и лакируется. Для этого используют асфальтовый лак, стойкая разметочная краска или обычный лак для ногтей. Также следует защитить торцы изделия и его РК (режущую кромку).

Перед травлением нож следует разобрать, а если травится складной нож, тщательно защитить шарнир и фиксатор, иначе механизм испортится.

Можно погружать лезвие в кислотную ванну (не более чем на 10 минут) или производить целенаправленное травление ватной палочкой или тампоном. После этого тщательно промыть водой и проконтролировать результат, при необходимости повторить. После травления нож очищают от остатков лака, промывают и шлифуют.

В жидком травлении используют множество различных составов: раствор соли и медного купороса, смесь лимонной кислоты, соли и перекиси водорода, соляную, азотную, уксусную кислоты. Часто используют хлорное железо – его можно купить в магазине радиодеталей. Процентное соотношение веществ в составе смеси обычно устанавливают экспериментальным путем.

Отметим, что у метода травления есть и обратная сторона: иногда с помощью этой техники недобросовестные производители подделывают структуру дамасской и булатной стали. Поэтому рекомендуем быть очень внимательными при приобретении таких ножей и покупать их только в проверенных магазинах с репутацией.


Информационный центр изготовителя ножей своими руками: выкройки для ножей

Посмотрев в Интернете в поисках достойных отправных точек для изготовления ножей, я обнаружил отсутствие бесплатных печатных выкроек ножей, шаблонов или любых профилей ножей в PDF или другом подходящем формате и получил неоднозначные результаты. Стремясь внести свой вклад в сообщество производителей ножей в целом, я хотел бы поделиться некоторыми профилями, которые я сделал. Их нельзя считать точными, это скорее отправная точка для вашего проекта ножей. Не стесняйтесь добавлять свои собственные вариации, уменьшать, растягивать, карандашом поверх кривых и т. Д.Вы можете перенести их на дерево, поликарбонат или сталь, чтобы получился узор.

Я стараюсь делать их разных размеров, чтобы они подходили к вашему стальному куску.
————————————————- ———————-
Эти БЕСПЛАТНЫ для использования. Бесплатно, как в пиве. Если вы их используете, я буду признателен, если вы прислали мне записку или фотографию готового ножа; это было бы классно!
————————————————- ————————

Примечание. Перед печатью сохраните PDF-файл или откройте его в Acrobat.Печать прямо из предварительного просмотра вашего браузера, так как это может искажать габариты.

Сейчас доступно более 75 загрузок в формате PDF! Спасибо за все ваши комментарии и предложения!

Другие профили на:
Образцы ножей II
Образцы ножей III
Образцы ножей IV
Образцы ножей V и образцы ножей VI стр.
Пожалуйста,

Реклама: Вы хотите построить ленточную шлифовальную машину 2 x 72 дюйма для изготовления ножей?
Магазин на eBay Oregon Blade Maker

Dh28 — точка выдачи

BC4 Нож Bushcraft

Chef’s Knives



DP16 — точка подачи

CP2 — точка зажима с рукояткой для большого пальца

BK2 — точка выдачи

Dh25 — Drop Point Hunter

Dh24 — Drop Point Hunter

Dh23 — Drop Point Hunter


Dh22 — Drop Point Hunter


Dh21 — Drop Point Hunter

Dh20 — Drop Point Hunter

DH9 — Охотник за точкой выдачи

DH8 — Охотничий нож


DH7 — Охотничий нож


DH6 — Охотничий нож

CP1 — Clip Point
Примерно на основе дизайна Пола Биба.


DH5 — Охотник за точкой выдачи



BC3 — Нож Bushcraft


Dh2 — Drop-Point Hunter
Этот дизайн основан на красивой модели H-10 Шайлер Лавстранд.

Dh3 — Охотник
Это небольшая вариация на тему Охотника.

LZ1 Шаблон
Это примерно основано на дизайне «Ящерицы» Марцина Боны.

BRA1 — Складной нож

Dh4 — Drop-Point Hunter
С отверстием для шнурка.Сродни «лисе».

MIL1 — Военный / полицейский нож
Стиль аналогичен серии ESEE MIL.

TCK1 — Тактический стиль
С наконечником в стиле западного танто.

Больше профилей на сайте:
Образцы ножей II
Образцы ножей III
Образцы ножей IV
Образцы ножей V и образцы ножей VI стр.

КАК СДЕЛАТЬ УЗОР

Как правило, я всегда делаю какой-нибудь узор при создании профиля в первый раз. Вот как я это делаю.

Распечатайте профиль и выберите размер, подходящий для вашего инвентаря. В этом примере я выбрал 8-дюймовую версию. После печати просто ударьте линейкой и определите, какая из них лучше. Помните, что от вашего маркера будет некоторая толщина линии, поэтому выбор размера, который немного меньше, чем у вашей бумаги, лучше, чем тот, который немного больше, чем у вас на складе.


Используя обычные ножницы, я вырезаю бумагу, чтобы придать ей форму и нарисовать здесь любые творческие изгибы.
Отрежьте кусок фанеры, скажем, на 1/8 дюйма или 1/4 дюйма, который будет соответствовать вашему вырезу из бумаги.
Приклейте бумагу к фанере, используя любой клей ПВА, столярный клей / белый школьный клей и т. Д.
После высыхания приступайте к его распиловке с помощью копировальной пилы, ленточной пилы, спиральной пилы или любого другого средства, которое у вас есть.
У меня есть небольшая ленточная пила, которая отлично подходит для этого. Обязательно сделайте вырез за пределами линии, так как мы хотим отшлифовать его до почти идеальной формы.
После разрезания зашлифуйте до линии (или там, где вы хотите, чтобы форма была). Я использую зернистость 80, чтобы получить основную форму. Иногда круглый напильник хорошо работает на узких внутренних изгибах.
Просверлите отверстия для штифтов / отверстий для шнурков. Для этого я использую небольшую насадку 1/8 дюйма, поскольку отверстия предназначены только для маркировки и не обязательно должны соответствовать размеру штифтов.
Я храню несколько версий одного и того же дизайна для хихиканья. Прикрепите выкройку к стали и отметьте форму ручкой или перманентным маркером. По возможности наносите узор таким образом, чтобы сократить объем резки. В этом случае я кладу шаблон рядом с верхним краем. Поместить его посередине означало бы вырезать и верх, и низ.Это может потребовать много дополнительной работы в зависимости от толщины приклада.



Вот фотография ножа Марка, сделанного из DH9. Отличная работа для первого ножа! Спасибо за картинку, Марк.




Вот фотография ножа Пита с чешуей из белого дуба из бочки для виски. Спасибо, Пит.


Это кожевники Ларри с паракордом. Милые хамоны!
Красивый нож, основанный на Dh2 Генри.

Мне нравится то, что Хантер сделал с этой вариацией паттерна DH6. Очень гладко!


Очень красивый нож и ножны были сделаны Эндрю по выкройке BC2. Красивая!

Информационный центр изготовителя ножей своими руками: выкройки ножей IV

Отличный сайт, много-много информации для прочтения, молодец. Привет из Уотерфорда, Ирландия.

Прекрасные шаблоны.
Есть у кого-нибудь патрон для топора / топора?
У меня есть 12-пильный диск, из которого я хотел бы попробовать сделать топор, но не могу определиться с дизайном, который мне нравится

Топор больше похож на кованый (vs.вывоз) проект. Я видел несколько отличных топоров из шариковых молотков.

Посетите bladeforums.com, у них есть куча действительно хорошей информации о том, как сделать томагавк из молотка. Это не так уж сложно, и вы можете адаптировать его к своему дизайну

Дэн, это отличный сайт, кто-то рекомендовал ваш сайт на форумах, посвященных лезвиям, и я целую ночь читал его. Так много отличной информации.

Спасибо за добрые слова.

Ура,

Дан

Есть ли шанс, что вы сможете использовать выкройку Bark River Bushcrafter II? Спасибо.

УДИВИТЕЛЬНО — очень хорошие шаблоны ножей, отлично подходят для производителей ножей, продолжайте в том же духе, надеюсь увидеть больше шаблонов ножей в будущем, возможно, шаблонов складных ножей не так много, .. ??

У вас есть кефартовый дизайн. Спасибо за выкройки.

Как насчет танто в стиле кобун? Благодарность

Мне было интересно, не могли бы вы сделать шаблон для изогнутого ножа? Я продолжаю его рисовать, и мне никогда не удается сбалансировать его правильно. либо ручка выглядит странно, либо живот выглядит странно, либо размеры не соответствуют друг другу, и я никогда не смогу найти идеальный баланс.отличный сайт! Я провел последние 3 дня, читая все статьи.

Можно ли выложить Kn38 в разделе выкройки?

Привет, KN38 можно найти на странице Выкройки ножей V. Спасибо, что зашли!

Дан

Я просто хочу сказать, что для этого нужен удивительный человек с сердцем слуги. Ваша усердная работа очень ценится. NСпасибо

Не за что. Спасибо за ваши добрые слова.

Дан

Мой накири или накири ва, я не знаю …
У меня нет ленточно-шлифовального станка, только диск своими руками угловая шлифовальная машина.
Рукоять бразильский дуб.

https://imgur.com/wtuD5Jn
https://imgur.com/DAxiM8v
https://imgur.com/Ph6Ybby

Вы очень хорошо справились с ограниченными ресурсами. Желаю, чтобы твой накири хорошо служил тебе на кухне!

Дан

Я хотел бы поблагодарить вас за щедрость, которую вы готовы поделиться своими знаниями, и за рисунки в реальном размере каждого типа ножей.Для тех из нас, кто только начинает, это большая помощь.
Привет из Аргентины

Отличные шаблоны, спасибо! С нетерпением жду публикации фотографий моих ножей!

Благодарим вас за доступность этих дизайнов. Очень часто, когда я застрял без идей, я просматриваю проекты и большую часть времени у меня получается форма лезвия, которая соответствует моим потребностям. Обычно просто немного повозится с ручкой и размером.

Привет, Дэн
Быстрый вопрос, если вы не против (и с Рождеством).Я использовал ваш шаблон Guthook hunter (спасибо), чтобы сделать лезвие для помощника (из 4,1 мм Nitro-V), но я не могу получить приличную режущую кромку на самом крючке. Я использовал (и практически уничтожил) пилку для бензопилы Stihl диаметром 5,5 мм, и она выглядит великолепно, но не получается резкой, только самый центр даже выглядит близко. Не могли бы вы поделиться советами по получению хорошей режущей кромки самого крючка? Следует ли мне делать режущую кромку плоской или V-образной, а не изогнутой? Следует ли мне использовать дремель большего размера?
Еще раз спасибо,
С уважением, Бен (Австралия)

Привет, Бен,

Форма лучше всего подходит для одиночного скоса с нулевой или микрокромкой.Я бы использовал напильник для придания формы и установки начального угла. Затем установите небольшой барабан в дремеле, чтобы получить край проволоки. Как только вы почувствуете небольшой заусенец, нанесите на боб небольшого диаметра немного румян или зеленого полировального состава.

Подобно тому, что я делаю для ножей с петлевыми копытами, вы можете использовать небольшой кусок влажной / сухой наждачной бумаги с зернистостью 1500–2000, намотанный вокруг стержня, чтобы получился сверхтонкий напильник, и погладьте его, чтобы вернуть режущую кромку в форму.

С Рождеством (с опозданием) и вам!

Дан

Спасибо, Дэн
. Оглядываясь назад, я ошибался: перед термообработкой на крючке была припаяна двухсторонняя фаска, нечего было вынимать, чтобы вернуть ее обратно к одностороннему.Мне удалось обработать его до плоского края на крючке и сделать его острым, но в следующий раз односторонний крючок для кишки определенно лучший вариант.
С уважением, Бен

Есть ли шанс, что у вас есть шаблон метательного ножа? Я искал, но нигде не нашел хорошего.

Большое спасибо за то, что вы помогли нам с вашими шаблонами и сборками. Позвольте мне поблагодарить вас несколькими фотографиями ножей, которые я сделал с использованием ваших шаблонов.
KN19 template nakiri 01 tool steel, ziricote и redheart handle с белым вкладышем g10.
https://flic.kr/p/2j8Y5oA
https://flic.kr/p/2j934gS

Еще один накири KN19, сделанный для моей сестры
, сталь 1095 с хамоном, рукоятью g10 и джума с зеленой подкладкой g10
https://flic.kr/p/2j93dB5
https://flic.kr/p/2j8YeGf

Маленький универсальный нож, KN34, шаблон из стали 1095 с хамоном, рукоять из индийского палисандра с зеленым вкладышем G10 и мозаичная булавка (сделанные мной). Нож был подарком жене.
https://flic.kr/p/2j91Tf5
https://flic.kr/p/2j8YeEg

Привет,

У вас там отличная работа.Спасибо, что поделился.

Дан

Rocket Knives Учебное пособие по изготовлению складного ножа с фиксатором вкладыша

Термическая обработка клинка.
Лезвие с покрытием направляется в охлаждающую печь
и нагревается для этого типа нержавеющей дамасской стали
до 1925 F.
Лезвию дают возможность «впитаться» при этой температуре
до тех пор, пока лезвие не нагреется до
(около 20 ° С). минут).
Некоторые стали требуют предварительного нагрева.
Предварительный нагрев — хорошая идея для большинства сталей.

Лезвие с термообработкой. Часть покрытия
остается, но после отпуска
легко удаляется.
Дамасская сталь этого типа подвергается закалке
при 400F в течение 2 часов, помещается в морозильную камеру
на ночь и снова нагревается до
400F в течение 2 часов. Лезвие готово к очистке
, а нож к сборке
и окончательной формовке.

Все детали готовы к окончательной очистке и
сборке.В задней прокладке просверлено
отверстий и установлено, а отверстия
с потайной головкой на одной стороне рамы и
на другой. В задней прокладке просверлены проходные отверстия
. Задняя прокладка
отшлифована по форме, которая будет соответствовать краю лезвия
, когда нож находится в закрытом положении
. .010 «Шайбы
добавлены к каждой стороне готового лезвия для облегчения открытия и закрытия
.

Лезвие было очищено, и все
детали собраны.Убедитесь, что
все выровнено и лезвие
работает свободно. Поворотную гайку притачивают до тех пор, пока
не будет достигнута необходимая длина, чтобы затянуть
поворотный винт, не зажимая его
. После того, как примерка закончена, мы можем отметить
место для вырезания выемки замка.

метки была сделана на место до
разреза надреза для lockbar.
Делается короткий разрез по раме
.Это часть замка
, которая будет упираться в выемку на лезвии
, чтобы надежно удерживать его в открытом положении.
Не забудьте оставить немного «лишнего» для измельчения
, чтобы оно идеально подошло.
С помощью короткой части отреза замка,
, теперь мы можем отрезать длину рамы
, чтобы закончить запорную планку.
Этот разрез должен сделать замок гибким, и
будет двигаться вперед и назад внутри выемки для лезвия
, чтобы зафиксировать лезвие на месте
и помочь удерживать лезвие в закрытом состоянии
, когда оно должно быть закрыто.
Запорная планка разрезана и подогнана.
Нож снова собран.
Теперь мы можем приступить к окончательной шлифовке
и контуров рамы
, чтобы закончить этот нож.
Лезвие все еще требует окончательной шлифовки и ручного шлифования
, прежде чем оно будет вытравлено до
, чтобы выявить узор на лезвии из нержавеющей дамасской стали
.
После придания формы раме
нож разбирается, чтобы прикрепить
зажим кармана.Обратите внимание на то, как зажим
опирается на запорную планку для дополнительной поддержки замка
. Отверстие сверлят в lockbar
для стопорного шарика. Фиксирующий шарик
используется для удержания лезвия ножа закрытым, когда предполагается, что лезвие
закрыто. В лезвии просверливается соответствующее отверстие
. Лезвие закалено на
, поэтому используется алмазное сверло.
Несколько тысячных дюйма
— это достаточно.
Лезвие термически обработанное, очищенное
и протравленное хлоридом железа.
Заключительная полировка наждачной бумагой
(или мельче) с зернистостью 600 позволяет выявить узор
на стали. Лезвие
укомплектовано и готово к установке в готовую раму
.
Все детали отшлифованы, отшлифованы вручную
, а титановые детали
окрашиваются в термообработанной печи.
Зажим также окрашен в тепло.
Штифты для пальцев прикрепляются с помощью
укороченного стержня с резьбой, ввинчиваемого в
как в шпильки, так и в лезвие.
Следующим шагом является сборка детали
и точная настройка.Шайбы
здесь не показаны, но необходимы !!!

Нож укомплектован и собран.
Палец в клетку.

Как сделать рукоять ножа из 3 различных материалов

Рукоятки для оленей сделаны из натурального оленьего рога, что делает эти ручки необычными и довольно дорогими. В любом случае, существенные преимущества оленя в том, что грубая текстура обеспечивает надежный захват, а форма оленя придает ему естественные изгибы.

Под воздействием открытого огня олень приобретает слегка обгоревший вид. Очень стильный материал для ножей. Для изготовления этой популярной рукоятки ножа вам потребуются такие предметы, как оленьи рога, нож с круглым хвостовиком, тиски, ножовка, кастрюля с кипящей водой и защитные перчатки, и вы узнаете, , как надеть рукоять на нож.

Шаг № 1 Подготовка оленьего рога

Во-первых, вам нужно решить, где отрезать рог, чтобы он был заподлицо. Затем срежьте оленя ножовкой и сгладьте острые края напильником.

Шаг №2 Кипячение

Поставьте большую миску с водой в духовку и вскипятите ее. Затем поместите оленя в миску и оставьте на час. Кипение смягчает рог. Олень впитывает воду, а внутренняя часть становится податливой и мягкой. Пробыв в кипящей воде достаточно долго, вытащите ее щипцами и заверните в полотенце или кусок старой ткани.

Шаг № 3 Проталкивая Тан сквозь оленя

Вставьте лезвие ножа в тиски. Возьмите ткань или скотч, чтобы убедиться, что на них нет следов зажима.Всегда обматывайте лезвие лентой, чтобы избежать несчастных случаев.

Затем совместите конец рожка с хвостовиком и наденьте олень на хвостовик. Используйте нож с круглым хвостовиком, чтобы слегка повернуть его и надавить на хвостовик. Если у вас прямые края, убедитесь, что вы не сгибаетесь и не качаетесь из стороны в сторону, так как внутренняя часть будет испорчена. По завершении процесса проталкивания дайте оленю высохнуть на 24 часа.

Шаг № 4 Тестирование

По окончании сушки вы увидите, что стержень оленя снова стал твердым и захватил стержень.Попробуйте повернуть или переместить лезвие, и вы почувствуете, что оно правильно застряло. В случае, если ручка болтается и двигается, извлеките хвостовик из оленя и приклейте его.

Как сделать ножны за 7 простых шагов

Многие популярные обычно используемые ножи кустарного промысла не поставляются с собственными ножнами. Два очень популярных таких ножа — это 7-дюймовый нож Old Hickory производства Ontario Knife Company и 5-дюймовый охотник Green River производства Russell Harrington Cutlery (теперь он называется Dexter-Russell ).Они надежны, удобны в использовании и изготовлены в США. Ножны для них можно купить в нескольких интернет-магазинах, однако они стоят столько же (или больше), чем нож. В этой статье мы обсудим, как можно за небольшие деньги сделать хорошие ножны.

7-дюймовый мясник Old Hickory производства компании Ontario Knife и 5-дюймовый охотник Green River, сделанный Russell Harrington Cutlery

Необходимые материалы

  • Нашивка из мягкой кожи размером 12 дюймов на 12 дюймов (куртка из мусорной кожи из благотворительного магазина , ненужная мебель, магазин рукоделия)
  • 36 дюймов кожаного шнура (магазин ремесел)
  • Пластиковая 2-литровая бутылка содовой
  • Крышка суповой банки
  • Нож, подходящий к ножнам

Необходимые инструменты

  • дырокол 1/8 дюйма
  • пара маленьких игольчатых плоскогубцев
  • ножницы
  • линейка (желательно металлическая)
  • ручка
  • коробчатый резак

концепция: оболочка

мягкие кожаные ножны с жестким пластиковым вкладышем и внутренним металлическим колпачком.Кожа красивая и прочная. Пластик обеспечивает жесткость. Металл не дает кончику ножа проникнуть в дно.

Шаг 1

Разложите кожу обработанной стороной вниз. Положите нож на одну сторону кожи. Вырежьте кусок кожи, который оборачивается вокруг лезвия и встречается на другой стороне ножа с дополнительным минимумом extra дюйма. Убедитесь, что кожа охватывает половину рукоятки и все лезвие как минимум на ¼ дюйма за кончик лезвия.Вырежьте еще одну полоску кожи длиной 6-8 дюймов и шириной 1 дюйм.

Шаг 2

Отрежьте верх и низ бутылки. Повторите тот же процесс с остальной частью бутылки, который мы проделали с кожей. Однако на этот раз не допускайте лишних ¼ дюйма по бокам или кончику. Пластик должен охватывать все лезвие и длины рукоятки. Сложите пластик пополам по длине, чтобы он вошел в кожу.

Шаг 3

Сложите крышку суповой банки пополам, чтобы получился полукруг.Вставьте один конец пластмассовой втулки в полукруг. Загните края крышки и заверните по бокам. Как видите, он образует металлический колпачок, который не дает ножу проткнуть кожу. Пластик предотвращает разрезание кожи кромкой.

Шаг 4

Сложите кожу пополам. Проделайте отверстия с обеих сторон по низу, начиная от складки до угла. Не делайте дырку в самой складке. Продолжайте пробивать отверстия вокруг угла и на ¼ длины вверх по стороне.Убедитесь, что между отверстиями оставалось ¼ дюйма. Завяжите узел на одном конце шнура. Оставьте ½ дюйма бирки свисающей с одной стороны. Проденьте длинный конец через первую пару отверстий. Оберните шнур под отверстиями и вокруг следующего набора отверстий, чтобы получился простой спиральный шов. Продолжайте делать несколько стежков, пока не дойдете до середины нижней части оболочки. Затем заправьте конец бирки в стежки рядом с ним. Затяните все стежки с помощью плоскогубцев. Продолжайте сшивать до последнего отверстия.

Step 5

Вставьте пластиковую и металлическую вставку в карман, сделанный из кожи. Убедитесь, что металлическая крышка полностью опущена. Отверстие в пластике должно быть обращено в том же направлении, что и отверстие в коже. Сложите кожу сверху поверх края пластика.

Шаг 6

Возьмите кожаную полоску и проделайте 4 отверстия на каждом конце. Убедитесь, что отверстия совпадают при сложении пополам по длине.Проделайте еще 4 отверстия (совпадающие с полосой) на одной стороне оболочки. Самое нижнее отверстие должно быть размещено на коже не более чем на один дюйм. Сложите полоску пополам. Возьмите шнур длиной 6 дюймов и снова завяжите узел сверху на одном конце. Протяните узел через отверстие в задней части ножен изнутри, оставив узел между пластиком и кожей. Протяните его через набор совпадающих отверстий в полосе. Прошивайте сверху и снизу, пока шнур не выйдет из внутренней части оболочки. Завяжите другой узел как можно ближе и как можно туже изнутри.Это создает поясную петлю.

Шаг 7

Проделайте отверстия (оставив ¼ дюйма между ними) до края с обеих сторон, начиная с последнего стежка. Проделайте два отверстия в верхней части сгиба (стараясь не сделать отверстия в верхнем крае / складке) с обеих сторон. Поскольку он сложен, получается 4 слоя. Убедитесь, что отверстия совпадают. Продолжайте шить спиралью до самого края. Затягивайте все стежки по краю плоскогубцами по мере продвижения.Последние наборы отверстий в верхнем загнутом крае могут быть трудными. Возможно, вам придется утончить шнур до такой степени, чтобы он прошел.

Закончив, затяните все петли по краю. Завяжите другой узел на руке как можно ближе и плотнее к коже. Подложите оставшиеся метки под последние несколько стежков. Вы сделали.

Заключение

Я надеюсь, что эта статья дала вам некоторое представление о том, что зачастую существуют менее дорогие (но качественные) варианты и способы решения различных задач.Самый большой кошелек не всегда выигрывает.

Snapguide

Snapguide

Извините, с нашей стороны что-то пошло не так.

Мы ведем расследование, и вскоре мы его исправим.

А пока звоните:

Или используйте свой электронный адрес

Зачем быть старомодным?
Легче войти с помощью:

Загрузка…

Как к

{{50 — data.title.length}}

Начни делать свой гид

1 Вам нужно принять официальные правила.
2 Чтобы иметь право на участие, вам необходимо отправить руководство.
3 Вы можете подать на конкурс более одного руководства.

Отправить новое руководство
Отправить существующее руководство

Как к

{{50 — данные.title.length}}

Выполнено

.

No related posts.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
