Трансмиссия нива как правильно эксплуатировать: принцип работы

Автомобиль ВАЗ 2121, иначе говоря, «Нива» — поступил в серийное производство в 70-х годах прошлого века. Такой автомобиль относится к классу легковых машин повышенной проходимости. В истории отечественного автопрома «Нива» стала первой машиной, в конструкции которой применялся полный привод. Рассмотрим подробнее устройство трансмиссии. Сделать это следует для того, чтобы понять, почему с учетом почти 40-летней истории трансмиссия нива отличается от множества прочих аналогичных машин, оснащенных полным приводом и возможностью переключения классическим способом или при помощи вискомуфты.

Трансмиссия в ряду семейства «Нивы» (2121, 2131) сконструирована таким образом, что полный привод подается на 4 колеса. Также характерным выступает наличие межосевого дифференциала. Трансмиссия включает в себя КП, раздаточный механизм, пару карданных валов, а также оба моста. Характерным отличием модели 2131 является удлиненный кузов. В остальном преимущественные сходства с первой моделью прослеживаются во всем. От мотора происходит передача крутящего момента через коробки передач на «раздатку», а она, в свою очередь, передает момент к мостам.

Дальше через карданные валы он уходит к редукторам. Передний редуктор через дифференциал и шарниры равных угловых скоростей передает момент на колеса. Аналогично для задних, так же выступающих ведущими, колес. Именно потому, что крутящий момент распределяются на 4 колеса одновременно, привод получил название полного. Обозначением является следующее – 4WD. Еще один отечественный автомобиль, устроенный по схожему принципу с «Нивой», — УАЗ.

Дифференциал

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса. Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего.

При отсутствии механизма дифференциала это вызывало бы пагубные последствия, такие как износ и повреждения, ведь получалось бы следующее: одно колесо при выполнении поворота находилось бы в состоянии букса, а второе просто терлось об дорожное покрытие. Особенности конструкции трансмиссии «Нивы» предусматривают наличие 3-х дифференциалов. Они располагаются в каждом из мостов и в раздаточном механизме.



При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗа выполнен в стиле «пат-тайм». Это значит, что при подключении оси крепко связываются друг с другом, и вращение происходит с одинаковыми скоростями.

Такое устройство накладывает некоторые ограничения на использование полного привода – возможность его применения лишь в случаях, когда дорожные условия позволяют проскальзывание. В случаях же с твердыми асфальтовыми дорогами и трассами рекомендуется переводить машину в режим монопривода.

Блокирование дифференциалов

Иногда можно встретить заблуждение на тему того, зачем нужна маленькая ручка рядом с рычагом переключения на «Ниве». Некоторые автовладельцы считают, что она нужна для подключения переднего привода. Однако передний привод у данного автомобиля подключен постоянно. Как и задний. У автомобилей семейства «Нива» полный привод является постоянным. Ручка же на самом деле служит для переключения режимов работы дифференциала раздаточного механизма.

В положении «вперед» работа дифференциала протекает в обычном режиме, если же двинуть ее назад, дифференциал блокируется, и усилия от мотора поступают на дифференциалы мостов, что делает привод более жестким. Стоит отметить, что существуют также специальные типы блокировок для передних и задних мостов.

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса. Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область. Такое применение блокировки позволит избежать износа и повреждений трансмиссии.

Ряд передач на понижение

Часто можно столкнуться с заблуждением следующего типа: переключение задней ручки может повысить мощностные характеристики мотора. Но это неправда. Она служит для того, чтобы сменить передаточное число между мотором и колесами. При увеличении его увеличатся тяговые усилия на колесах. В раздаточном механизме существует также понижающий редуктор.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

Вот его работу и можно контролировать посредством задней ручки. При переключении рычага назад мы будем иметь передаточное число в виде 2,135 – это и есть пониженная передача. Включение такой передачи на понижение рекомендуется производить только тогда, когда машина стоит, и выжато сцепление. Несмотря на то, что руководство такого ограничения не содержит, новичкам и неопытным водителям «Нив» не рекомендуется производить переключение во время движения, так как раздаточный механизм «Нивы» не снабжен синхронизатором.

Советы владельцам

Для того, чтобы вождение вашего автомобиля стало комфортным, ознакомьтесь с некоторыми важными моментами:

  1. Обычное, стандартное расположение передней и задней ручки – вперед и назад соответственно. Движение при таком режиме можно и нужно осуществлять на участках, характеризующимся ровным и гладким покрытием.
  2. Блокировать дифференциал путем переключения передней ручки в заднее положение лучше всего на дорогах, характеризующихся повышенной скользкостью.
    Такая мера придаст «Ниве» устойчивости. Стоит понимать, что после преодоления проблемного участка ручку потребуется вернуть в исходное положение.
  3. Как было отмечено ранее, передача на понижение должна активироваться перед вероятным препятствием, но не в то время, когда машина уже застряла.
  4. Стоит понимать, что включение блокировки на неподвижном автомобиле иногда невозможно, даже если выжать сцепление. Это может быть вызвано тем, что зубцы муфты уперлись в зубцы шестеренки. В таком случае можно пробовать активировать блокировку, начав медленное движение и выполняя некрутой поворот. Если же проблемы возникают с выключением блокировки, то рекомендуется выполнить ту же процедуру при выжатом сцеплении и небольшом покачивании руля.

Заключение

Рассмотренные особенности автомобиля «Нива» и тонкости в устройстве конструкции его трансмиссии делают его по-настоящему уникальным и обладающим повышенной проходимостью транспортным средством. Важно лишь учитывать нюансы применения и активации тех или иных функций полного привода. Удачи на дорогах!

Какой привод у Нивы?

Какой привод у Нивы?
 Какой привод у Нивы?
 Взято с сайта Нива-клуба www.niva.msk.ru

Конструкция трансмиссии у всех моделей Нивы, начиная с ВАЗ 2121 и по ВАЗ 2131, имеет постоянный полный привод на все четыре колеса с блокируемым межосевым дифференциалом. Конструкция состоит из коробки передач, раздаточной коробки, переднего и заднего карданных валов, переднего и заднего моста.


Крутящий момент с двигателя через коробку передач передается на раздаточную коробку, которая перераспределяет его в двух направлениях, к переднему и заднему мосту. Далее, крутящий момент от раздаточной коробки, посредством переднего и заднего карданов, передается на передний и задний редуктор. Крутящий момент от переднего редуктора, через дифференциал переднего редуктора и левый и правый шарнир равных угловых скоростей (ШРУС) перераспределяется на левое и правое передние колеса автомобиля. Крутящий момент от заднего редуктора через дифференциал заднего редуктора и левую и правую полуось, перераспределяется на левое и правое задние колеса автомобиля. Поскольку привод крутящего момента происходит на все четыре колеса, то он называется полным. А поскольку конструкция постоянно передает крутящий момент на все четыре колеса, то он называется постоянным полным приводом или в международном обозначении 4WD.

Какие дифференциалы у Нивы блокируются?

На пути при передаче крутящего момента от двигателя к колесам автомобиля у Нивы предусмотрены конструкцией три дифференциала. Первый, межосевой дифференциал, перераспределяет крутящий момент на переднюю и заднюю ось автомобиля. Он у Нивы является блокируемым. Блокировка межосевого дифференциала осуществляется малой рукояткой управления раздаточной коробкой. При блокировании межосевого дифференциала загорается сигнальная лампочка на панели приборов.

Два остальных дифференциала являются межколесными и расположены в переднем и заднем редукторах. Они перераспределяют крутящий момент к левому и правому колесам. Эти дифференциалы у Нивы являются свободными (т. е. не блокируются).

Когда и для чего надо блокировать межосевой дифференциал?

Межосевой дифференциал надо блокировать преодолевая сложные участки дорог. К таким участкам можно отнести: бездорожье, песок, крутые подъемы и спуски. При блокировании межосевого дифференциала на обе оси автомобиля начинает передается одинаковый крутящий момент (ALER: Ошибка! См. статью Привод Нивы). В связи с этим устраняются ситуации пробуксовки передней оси автомобиля по отношению к задней оси, что повышает его проходимость.

Блокировать дифференциал желательно до преодоления препятствия, а не после того, как автомобиль застрял. Это позволяет избежать многих неприятных ситуаций.

Я заблокировал межосевой дифференциал, но все равно застрял. При этом я заметил, что у меня вращаются только два колеса, одно спереди и одно сзади. Как это может быть?

При блокировании межосевого дифференциала передается одинаковый крутящий момент на переднюю и заднюю оси автомобиля  (ALER: Ошибка: одинакова угловая скорость, а не крутящий момент. См. статью Привод Нивы). Поэтому, как минимум по одному колесу будет вращаться на передней и задней оси. Если бы межосевой дифференциал был бы не заблокирован, то вращалось бы только одно колесо на одной оси автомобиля.

Межколесные дифференциалы у Нивы являются свободными (не блокируемыми), поэтому они перераспределяют крутящий момент (ALER: перераспределяется не крутящий момент, а вращательное движение. См. статью Привод Нивы)  в сторону меньшего сопротивления, т. е. на колесо, которое имеет меньшее сопротивление с дорожным покрытием. Поэтому при включенном межосевом дифференциале на передней и задней оси буксует по одному колесу.

Взято с сайта Нива-клуба www.niva.msk.ru.

Как работает блокировка дифференциала на ниве: схема

Автомобиль ВАЗ 2121, иначе говоря, «Нива» — поступил в серийное производство в 70-х годах прошлого века. Такой автомобиль относится к классу легковых машин повышенной проходимости. В истории отечественного автопрома «Нива» стала первой машиной, в конструкции которой применялся полный привод.

Рассмотрим подробнее устройство трансмиссии. Сделать это следует для того, чтобы понять, почему с учетом почти 40-летней истории трансмиссия нива отличается от множества прочих аналогичных машин, оснащенных полным приводом и возможностью переключения классическим способом или при помощи вискомуфты.

Трансмиссия в ряду семейства «Нивы» (2121, 2131) сконструирована таким образом, что полный привод подается на 4 колеса. Также характерным выступает наличие межосевого дифференциала.

Трансмиссия включает в себя КП, раздаточный механизм, пару карданных валов, а также оба моста. Характерным отличием модели 2131 является удлиненный кузов. В остальном преимущественные сходства с первой моделью прослеживаются во всем.

От мотора происходит передача крутящего момента через коробки передач на «раздатку», а она, в свою очередь, передает момент к мостам.

Дальше через карданные валы он уходит к редукторам. Передний редуктор через дифференциал и шарниры равных угловых скоростей передает момент на колеса. Аналогично для задних, так же выступающих ведущими, колес.

Именно потому, что крутящий момент распределяются на 4 колеса одновременно, привод получил название полного. Обозначением является следующее – 4WD.

Еще один отечественный автомобиль, устроенный по схожему принципу с «Нивой», — УАЗ.

Дифференциал

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса. Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями.

Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего.

При отсутствии механизма дифференциала это вызывало бы пагубные последствия, такие как износ и повреждения, ведь получалось бы следующее: одно колесо при выполнении поворота находилось бы в состоянии букса, а второе просто терлось об дорожное покрытие. Особенности конструкции трансмиссии «Нивы» предусматривают наличие 3-х дифференциалов. Они располагаются в каждом из мостов и в раздаточном механизме.

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗа выполнен в стиле «пат-тайм». Это значит, что при подключении оси крепко связываются друг с другом, и вращение происходит с одинаковыми скоростями.

Такое устройство накладывает некоторые ограничения на использование полного привода – возможность его применения лишь в случаях, когда дорожные условия позволяют проскальзывание.

В случаях же с твердыми асфальтовыми дорогами и трассами рекомендуется переводить машину в режим монопривода.

Блокирование дифференциалов

Иногда можно встретить заблуждение на тему того, зачем нужна маленькая ручка рядом с рычагом переключения на «Ниве». Некоторые автовладельцы считают, что она нужна для подключения переднего привода.

Однако передний привод у данного автомобиля подключен постоянно. Как и задний. У автомобилей семейства «Нива» полный привод является постоянным.

Ручка же на самом деле служит для переключения режимов работы дифференциала раздаточного механизма.

В положении «вперед» работа дифференциала протекает в обычном режиме, если же двинуть ее назад, дифференциал блокируется, и усилия от мотора поступают на дифференциалы мостов, что делает привод более жестким. Стоит отметить, что существуют также специальные типы блокировок для передних и задних мостов.

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса.

Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область.

Такое применение блокировки позволит избежать износа и повреждений трансмиссии.

Ряд передач на понижение

Часто можно столкнуться с заблуждением следующего типа: переключение задней ручки может повысить мощностные характеристики мотора. Но это неправда. Она служит для того, чтобы сменить передаточное число между мотором и колесами. При увеличении его увеличатся тяговые усилия на колесах. В раздаточном механизме существует также понижающий редуктор.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

Вот его работу и можно контролировать посредством задней ручки. При переключении рычага назад мы будем иметь передаточное число в виде 2,135 – это и есть пониженная передача.

Включение такой передачи на понижение рекомендуется производить только тогда, когда машина стоит, и выжато сцепление.

Несмотря на то, что руководство такого ограничения не содержит, новичкам и неопытным водителям «Нив» не рекомендуется производить переключение во время движения, так как раздаточный механизм «Нивы» не снабжен синхронизатором.

Советы владельцам

Для того, чтобы вождение вашего автомобиля стало комфортным, ознакомьтесь с некоторыми важными моментами:

  1. Обычное, стандартное расположение передней и задней ручки – вперед и назад соответственно. Движение при таком режиме можно и нужно осуществлять на участках, характеризующимся ровным и гладким покрытием.
  2. Блокировать дифференциал путем переключения передней ручки в заднее положение лучше всего на дорогах, характеризующихся повышенной скользкостью. Такая мера придаст «Ниве» устойчивости. Стоит понимать, что после преодоления проблемного участка ручку потребуется вернуть в исходное положение.
  3. Как было отмечено ранее, передача на понижение должна активироваться перед вероятным препятствием, но не в то время, когда машина уже застряла.
  4. Стоит понимать, что включение блокировки на неподвижном автомобиле иногда невозможно, даже если выжать сцепление. Это может быть вызвано тем, что зубцы муфты уперлись в зубцы шестеренки. В таком случае можно пробовать активировать блокировку, начав медленное движение и выполняя некрутой поворот. Если же проблемы возникают с выключением блокировки, то рекомендуется выполнить ту же процедуру при выжатом сцеплении и небольшом покачивании руля.

Заключение

Рассмотренные особенности автомобиля «Нива» и тонкости в устройстве конструкции его трансмиссии делают его по-настоящему уникальным и обладающим повышенной проходимостью транспортным средством. Важно лишь учитывать нюансы применения и активации тех или иных функций полного привода. Удачи на дорогах!

Источник: https://AkppGid.ru/transmissiya/kak-rabotaet-transmissiya-nivy.html

Блокировка дифференциала на автомобиле Шевроле Нива

На всех автомобилях из семейства внедорожников существует одна особенность, по которой эти машины способны преодолевать любые дорожные покрытия и даже если это покрытие отсутствует. Этой особенностью является наличие полного привода всех четырех колес с дифференциалами.

Что такое дифференциал и для чего он предназначен

Дифференциал имеет вид механической установки с набором планетарных шестерен и валов. Он предназначен для распределения крутящего момента от двигателя автомобиля Шевроле Нива к ведущим колесам, которые установлены на одной оси. Это дает возможность крутиться колесам авто с разной скоростью.

Вращение колес с различными скоростями очень важно при поворотах автомобиля, когда одно колесо проходит маленький радиус, а другое большой. В случае отсутствия межколесного дифференциала, это бы привело к прокручиванию (пробуксовке) колеса, которое проходит меньший радиус.

Пробуксовка одного колеса привела бы к заносу автомобиля и увеличению износа покрышки.

Когда автомобиль движется по прямой с постоянной скоростью, тогда тяга от двигателя к колесам распределяется равномерно. Это способствует вращению обеих ведущих колес с одинаковой скоростью.

Когда происходит пробуксовка одного из ведущих колес, то дифференциал распределяет автоматически тяговое усилие от двигателя. При этом увеличивается усилие на буксующем колесе и уменьшается на стоящем.

Обычно автомобили имеют только один дифференциал, установленный в ведущем мосту. На Шевике их установлено три:

  • Два дифференциала установлены в переднем и заднем мостах автомобиля, которые дают возможность вращаться ведущим колесам на одной оси с различной скоростью.
  • Третий – является центральным (межосевого действия). Он способствует распределению крутящего момента от двигателя к обоим мостам автомобиля.

Чтобы на Шниве сделать расход топлива меньше нужно всего лишь…

Автомобили- внедорожники, в том числе и Нива, имеют возможность включения блокировки всех трех(блокировки межколесных- устанавливаются опционально) дифференциалов. Таким образом, увеличивается во много раз проходимость автомобиля в суровых условиях бездорожья.

Во время буксования одного колеса автомобиля, через дифференциалы, тяговое усилие будет передаваться от двигателя к этому колесу. Все остальные колеса будут находиться в состоянии покоя, так как тяговая сила не будет действовать на них.

Таким образом, автомобиль будет находиться в обездвиженном состоянии. К примеру, во время буксования в яме одним колесом, остальные колеса будут находиться в состоянии покоя.

Это означает, что вся тяговая сила будет передана именно на буксующее колесо и будет способствовать его вращению.

Цель, по которой включается принудительная блокировка дифференциалов, заключается в объединении ведущих колес между собой, при этом обеспечивая их вращение с одной скоростью. Блокировка дает возможность по максимуму использовать тяговое усилие, которое передается от двигателя автомобиля.

Принцип действия блокировки дифференциала на Шевроле Нива. Как известно, дифференциал состоит из шестеренок и валов, которые дают возможность автоматически распределять крутящий момент от двигателя к колесам.

Принудительная блокировка дифференциала не дает возможности шестеренкам вращаться, что достигается с помощью специальной муфты-блокиратора. Таким образом, при ручном включении блокировки, ведущие колеса автомобиля жестко связываются друг с другом.

Эта связь дает возможность вращения колес с одинаковыми оборотами. При включении блокировки дифференциала межосевого действия, приводные валы передних и задних колес жестко связываются между собой, тем самым обеспечивая равномерный крутящий момент к переднему и заднему мосту.

Проходимость автомобиля увеличивается, что дает возможность быть первой в своем роде внедорожников. Когда сцепление колес автомобиля будет лучше, тем большее тяговую мощность получит машина.

Когда необходимо применять блокировку дифференциала

Не на всех автомобилях существует возможность блокировки дифференциала, что делает эти машины более уязвимыми на бездорожье. А иногда бывает так, что сейчас бы пригодилось на автомобиле два моста. Шевроле Нива является уникальным автомобилем, который имеет большую проходимость по всем видам бездорожья и даже горным поверхностям. Принудительную блокировку применяют в случаях:

  1. Во время преодоления автомобилем участков дорог с повышенной труднопроходимостью. Блокировка включается преждевременно, перед въездом на такую дорогу.
  2. На крутых склонах или горной местности, где есть возможность пробуксовки колес.
  3. При движении по дороге с сухим песчаным покрытием.
  4. Когда дорога покрыта ледовым слоем или снежной коркой.

Когда необходимо отключать блокировку дифференциала

При штатном движении на автомобиле Шевроле Нива по обычным асфальтированным дорогам, использование блокировки дифференциала не требуется.

Колеса по дороге с нормальным покрытием имеют хорошее сцепление с дорогой, и соответственно обладают равномерным крутящим моментом.

Поэтому во время движения по дорогам, которые являются для колес материалом хорошего сцепления, использование блокировки не требуется.

Несколько правил по использованию блокировки дифференциала:

  • Переключение раздаточной коробки на пониженные передачи необходимо осуществлять только во время остановки автомобиля.
  • Включение блокировки дифференциала разрешается во время движения без остановки.
  • Переход на пониженную передачу разрешается без остановки автомобиля.
  • Чтобы обеспечить нормальную работу блокировки дифференциала, нужно периодически переключать рычаг дифференциала на раздаточной коробке. Рекомендуется проводить такое действие раз в неделю, и особенно в зимнее время.

Где включается принудительная блокировка дифференциала в Шевроле Нива

В салоне между водительским и пассажирским сидениями располагаются два рычага управления. Один из них является рычагом переключения передач (КПП). Другой- рычагом управления раздаткой автомобиля.

Основной составляющей блокировки дифференциала является раздаточная коробка, которая представляет собой двухступенчатый редуктор. Из этого редуктора в салон выведен рычаг управления.

Его передвижение вперед- назад служит для включения и выключения пониженной передачи от коробки передач к ведущим мостам автомобиля. А передвижение вправо- влево предназначено для включения блокировки дифференциалов. Этот рычаг имеет короткую по длине рукоятку.

Если переключить рычаг в левое положение, то это означает, что блокировка включена, если же рычаг перевести в правое положение, тогда блокировка выключена.

схема переключения кпп и раздатки Нива Шевроле

Что дает понижающий ряд передач

Понижающий редуктор, который является одной из составляющих раздаточной коробки, имеет двухступенчатую коробку. Переключение ступеней производится тем же рычагом, который служит для блокировки дифференциала.

При переключении этого рычага в заднее положение – передаточное число раздаточной коробки является низким, и равно 1,2. При положении рычага вперед, передаточное число увеличится в два раза (пониженная передача), и будет составлять 2,1.

В среднем положении (нейтральное) передаточное число равно нулю. То есть редуктор в раздаточной коробке разомкнут и не передает тяговых усилий.

Блокировка дифференциала является неотъемлемой частью полноприводного механизма автомобиля. Использование блокировки превращает авто в эффективное средство передвижения в суровых условиях бездорожья.

Источник: https://chnivaremont.ru/transmissiya/blokirovka-differenciala-na-chevrole-niva.html

Самоблок на Ниву — из личного опыта использования

Вопреки ожиданиям, статья получилась довольно большая, ибо приличная часть её была посвящена общим вопросам — принципе работы блокировки, так сказать общие вопросы для новичков. Поэтому, если вы теорию знаете, а зашли просто почитать о диффах Вал Рейсинг и Дак, то воспользуйтесь быстрыми ссылками в содержании.

1. Общие вопросы касательно дифференциала
2. Межосевая блокировка
3. Блокировка одной оси — межколесная
4. Виды самоблоков — ДАК и Вал Рейсинг
5. Как установить самоблок
6. Мой отзыв о ДАК-е и Вал Рейсинге(пробовал оба)
7. Целесообразность установки блокировки дифференциала

Для автомобилей повышенной проходимости, к которым относится Нива, и которые созданы проезжать по не самым лучшим дорогам, существует несколько способов, позволяющих повысить проходимость.

Под этим понимается способность автомобиля преодолеть территорию, по которой проезд крайне затруднен.

И одним из устройств, помогающих в преодолении таких участков, является самоблокирующийся дифференциал, или как его еще называют – самоблок.

А вообще, о чем идет речь?

Здесь, прежде чем рассматривать самоблок, наверное, надо коснуться двух вопросов, касающихся движения автомобиля в целом и Нивы в частности.

Движение в повороте

В этом случае, если просто нарисовать картинку, как движется машина, то сразу становится понятно, что колеса, расположенные ближе к центру поворота или с внутренней его стороны, проходят меньший путь, чем колеса, движущиеся по внешнему радиусу. А значит, они движутся с разной скоростью. Это вызовет повышенный износ резины, а при большой скорости – занос.

Чтобы избежать подобного явления, используется такое устройство, как дифференциал. Его назначение – передача крутящего момента с одного источника на два разных потребителя, при этом на каждый из них момент может поступать разный, что обеспечивает, в частности, вращение колес, движущихся по внешнему и внутреннему радиусу поворота, с разной скоростью.

Распределение момента по осям — межосевая блокировка

Любой автомобиль, предназначенный для движения по бездорожью, по сложившейся практике должен обладать определенными конструктивными особенностями и наличием устройств, способствующих такому движению и отсутствующих на обычном городском автомобиле. К их числу относится межосевой дифференциал.

У автомобиля с полным приводом крутящий момент поступает на все колеса. Однако, если начинают пробуксовывать передние иди задние колеса, основной момент передается на них.

Все мы неоднократно видели такую картину – автомобиль стоит на месте, у него крутятся какие-то колеса, а остальные остаются неподвижными.

Чтобы частично избежать подобного, и применяется блокировка дифференциала, распределяющего момент по осям.

Суть ее заключается в том, что крутящий момент принудительно делится между задним и передним и мостами, что позволяет при пробуксовке задних колёс автомобилю продолжить движение за счёт переднего привода. И наоборот. Такая блокировка является очень полезной, особенно при движении по бездорожью, при ее отсутствии автомобиль никоим образом не может считаться внедорожником.

Вывод — межосевая блокировка помогает в тех случаях, когда застряли передние или задние колеса. Тогда крутящий момент передается с застрявших колес на свободные(те, которые не застряли). На Ниву штатная межосевая помогает именно таким образом. Однако вы почитайте, что может межколесная блокировка — далее…

Блокировка дифференциала на одной оси

Рассмотренная выше межосевая блокировка является тем минимумом, который необходим настоящему автомобилю повышенной проходимости. Однако для движения по серьезному бездорожью этого явно недостаточно. Здесь проявляется особенность дифференциала, способного передавать крутящий момент разным потребителям, причем он поступает туда, где меньше нагрузка.

Представьте такую ситуацию – машина одной половиной находится на льду, вторая половина на твердом грунте.

При этом два колеса, расположенных на льду, благодаря межосевой блокировке будут крутиться, два других останутся неподвижным.

Всё работает, момент, передаваемый от двигателя, принудительно распределён в каком-то соотношении (50:50 или 40:60, или любом другом) между задним и передним мостами.

Момент исправно поступает на каждый мост, но там два колеса, а за счет того, что одно пробуксовывает и для его вращения требуется меньший момент, он идет именно на это колесо. Получается парадоксальная ситуация – колеса крутятся, а машина стоит на месте, причем ничего ее не удерживает.

Вот во избежание такой ситуации и используется блокировка дифференциала на одной оси. Она может быть:

  • принудительная, когда включается непосредственно водителем;
  • автоматическая, когда включается сама при пробуксовывании одного колеса, в остальных случаях дифференциал работает так же, как и обычный, классический;
  •  устанавливаемая на задний или передний мост автомобиля.

Краткая заметка для тех, кто запутался:

Межосевая блокировка — перекидывает момент с переднего моста на задний и наоборот.
Межколесная блокировка — перекидывает крутящий момент с правого колеса на левое и наоборот. И самое главное — на который мост установлены самоблоки(передний или задний) — на том мосту и есть возможность передать момент с правого на левый.

На Ниве по умолчанию стоит только одна из трех блокировок — межосевая. Так что если боитесь застрять — можете поставить себе самоблоки в передний и задний мост и тогда при включении всех трех блокировок все колеса будут крутиться «своей жизнью».

Конечно, новичкам сложно сразу понять, что да как работает и потому крайне рекомендую вам посмотреть небольшое видео, где на примере Уазика показано, как работают мосты БЕЗ блокировки дифференциалов и автор поясняет, что было бы, если бы блокировка была. И реально понятно, что блокировку лучше иметь на своем внедорожнике. Смотрите и сразу поймете:

Надо понимать, что блокировка появляется не просто так, а реализуется при помощи каких-то устройств. Не касаясь принудительной, остановимся на автоматической блокировке. Она реализуется при помощи самоблокирующихся дифференциалов. Они представляют собой специальные устройства, которые выполняют две функции:

  1. передачу и распределение крутящего момента на разных потребителей;
  2. принудительное распределение (при необходимости) между ними поступающего момента.

Какие они бывают, самоблоки?

Конструктивно самоблокирующиеся дифференциалы могут быть выполнены по-разному, но у нас в стране, как правило, можно найти два типа:

— так называемый тольяттинский, производства тольяттинской фирмы «ВАЛ-РЕЙСИНГ». На фото знакомая сине-красная коробка и сам дифф:

Не касаясь принципа работы каждого из этих дифференциалов, надо отметить, что устанавливаться и тот, и другой могут на передний и задний мосты. При установке на передний мост возрастает усилие на руле, но при наличии ГУРа это незаметно.

Общепринятая тенденция – устанавливать самоблок на задний мост,. Хотя эффективность работы самоблока, опять же по отзывам потребителей, при установке спереди выше.

Стоит отметить, что есть такой параметр, как коэффициент блокировки дифференциала и он может быть разным для разных моделей. Он подразумевает, насколько будет отличаться величина момента, поступающего на разные колёса и составляет от пятидесяти до ста процентов.

Как поставить самоблок?

Самоблокирующийся дифференциал – самостоятельное изделие, устанавливаемое на место штатного. Выполнить такую процедуру можно как самостоятельно, так и в автосервисе. Это уже дело личного выбора, если есть умение и понимание, как всё работает, то можно сделать и самостоятельно. Я ставил себе самоблок в автосервисе, и мне подобная процедура четыре года назад обошлась в пять тыров.

В данном случае определяющей стала необходимость проведения нужных регулировок, выставление необходимых зазоров, использование специальных стендов и другие тонкости, которыми я не владею. Во всяком случае, после установки правильного самоблока (об этом чуть ниже) никаких проблем при его эксплуатации не возникло.

Мой отзыв о Даке и Рейсинге

Так уж получилось, что мне пришлось пользоваться двумя упомянутыми типами самоблоков. Цена их на момент приобретения была почти одинакова – десять тыров, установка тоже одинакова, но вот результат совершенно разный.

Если ДАК отказал примерно через полгода, причем не интенсивной эксплуатации, а при движении по обычным лесным дорогам, то тольяттинский (вал рейсинг) работает до сих пор.

Может, мне просто не повезло, но неоднократно встречались сообщения, что при производстве ДАК-ов есть проблемы с качеством металла. Так что думайте сами.

А нужен ли?

Мнений о том, нужен ли вообще самоблок, огромное множество, причём самых полярных – от «зачем он нужен» до «нужен обязательно». Как всегда, выбор – дело личное и каждый должен сделать его сам.

Опять же выскажу только свое мнение.

Мне же кажется, что всё зависит от того, как и где вы передвигаетесь на своем автомобиле. Если на дачу или по большей части по асфальту, то вам точно не нужен самоблок.

Примерно такая же ситуация, если ваше увлечение – оффроад и вы занимаетесь покорением непроходимых дорог. Здесь такие «полумеры», как самоблок, не пойдут и тут нужна полная ручная блокировка дифференциала.

Однако если вашей задачей является преодоление не слишком сильного бездорожья, движение по мокрой разбитой лесной дороге, т.е. обычные условия без экстрима, то самоблок может оказаться хорошим помощником в таких условиях.

Следует учитывать и такой момент, что при использовании самоблока возникают дополнительные значительные нагрузки на полуоси и довольно частыми бывают их поломки. Поэтому надо либо ставить усиленные полуоси, либо при очень серьезном препятствии не насиловать автомобиль, а вооружиться лопатой и домкратом и помочь ему справиться с неприятностью.

Может, мне кажется, может, у меня так настроен самоблок, может быть, дело и не в этом, но зачастую, когда машина начинает «буксовать», неожиданно возникает рывок в противоположную сторону. Как будто сначала машина пошла туда, где колесо заблокировано, а потом оно опять получило момент, и машина дергается в противоположную сторону.

Может, это и не связано с самоблоком, но я знаю такую особенность поведения машины на разбитой дороге и всегда к этому готов. Возможно, кому-то это будет полезно. Во всем поведение машины абсолютно нормальное

Самоблокирующийся дифференциал для Нивы является хорошим дополнением, позволяющим при правильном его использовании значительно улучшить ее внедорожные свойства.

Источник: http://shina-gear.com/bezdorozh-e-2/niva-2121/samoblok-na-nivu-iz-lichnogo-opy-ta-ispol-zovaniya-nepredvzyaty-j-otzy-v/

Переключение передач и положения рычагов раздаточной коробки



  • (см. также по этой теме Езда на автомобиле и Что такое полный привод, а также приёмы вождения Нивы)
  • ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ
  • Рычаги раздаточной коробки и их положения
  • Рычаг переключения передач в раздаточной коробке может занимать следующие положения:
  • Н — низшая передача;
  • N — нейтральное положение;
  • В — высшая передача.
  • Рычаг блокировки дифференциала в раздаточной коробке может занимать следующие положения:
  • Р — дифференциал разблокирован;
  • Б — дифференциал заблокирован.
  • ПРИМЕЧАНИЕ Переключение передач с низшей на высшую и блокировку дифференциала можно производить в движении при выключенном сцеплении.
  • Низшую передачу в раздаточной коробке рекомендуется включать после полной остановки автомобиля и с отключенным от трансмиссии двигателем.

При переводе рычага в это положение в комбинации приборов загорается сигнализатор, предупреждающий о блокировке дифференциала.

Для преодоления труднопроходимых участков дороги заблаговременно блокируйте дифференциал. Не блокируйте дифференциал в тот момент, когда колёса автомобиля пробуксовывают. После преодоления таких участков дифференциал разблокируйте — движение автомобиля по хорошим дорогам с блокированным дифференциалом сокращает срок службы механизмов силовой передачи, увеличивает износ шин и расход топлива, а при торможении автомобиля может привести к заносу.

  1. ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ КПП
  2. Схема переключения передач (нанесена также на рукоятке)

Перед началом движения проверьте положение рычагов раздаточной коробки — оно должно соответствовать дорожным условиям. Движение начинайте на первой передаче и по мере роста частоты вращения коленвала своевременно переходите на высшие передачи. Вовремя и в соответствии с дорожной обстановкой, переходите на низшую передачу в КПП, не допуская перегрузки двигателя.

Для движения задним ходом нажмите на рычаг переключения передач, утопив его до упора и переведите в положение, соответствующее включению задней передачи. Заднюю передачу включайте только при полностью остановленном автомобиле.



Видео

Источник: http://lada-niva.ru/niva/rychagi-razdatki-i-perekluchenie.html

Как работает самоблокирующийся дифференциал на ниве – Как работает блокировка дифференциала на Ниве: схема

Когда двигатель начинает вращаться, импульс поступает на коробку передач и раздаточную коробку, после чего крутящий момент распределяется к переднему и заднему мосту одновременно. После в действие приводятся редукторы, за ними начинают вращение передние и задние колеса Нивы. Крутящий момент заставляет вращаться сразу 4 колеса, поэтому его называют полным. Но ведущими все равно остаются задние колеса.

Зачем Ниве нужна блокировка

Дифференциал колеса – механизм, обеспечивающий автомобилю вращение колес с разной скоростью, при этом имеется в виду не переключение скоростей, и изменение на поворотах, когда одно колесо описывает малый диаметр, а другое – большой круг. При отсутствии дифференциала колеса в Ниве начали бы пробуксовывать, что чревато повреждением и быстрым истиранием резины.

Когда транспортное средство двигается по ровному дорожному полотну, тяга от мотора приходится на 4 колеса равномерно.

При пробуксовывании хотя бы одного колеса, что часто встречается на обледеневшей трассе, дифференциал прилагает больше усилий именно на буксующее колесо. В других легковушках такое устройство подразумевает установку на мосту ведущего типа. У Нивы он находится на других участках:

  • на заднем и переднем мостах;
  • по центру между осями, располагается около коробки передач и мостов.

Как включать блокировку дифференциала на Ниве

Чтобы осуществить блокировку дифференциала на Ниве, производитель предусмотрел муфту для блокиратора. При включении принудительного блокирования колеса становятся взаимосвязанными и вращаются в одинаковом режиме. При включении блокиратора межосевого типа мосты, расположенные спереди и сзади, взаимодействуют и распределяют тягу по всем колесам. Такой механизм удобен в использовании, что подтверждает уникальная проходимость Нивы Шевроле.

Когда применять и как отключить блокировку

Принудительную блокировку в разных модификациях Нивы предпочтительно включать в таких ситуациях:

  1. Блокировку нужно включить заранее, если предстоит преодоление сложной трассы.
  2. На резких подъемах в гору или при съезде с горы.
  3. Во время пересечения местности с верхним слоем песка.
  4. Когда приходится ездить по снежным заносам или ледяной трассе.

Блокировка колес не нужна во время спокойной езды по ровной дороге в черте города. Сцепление с асфальтовым покрытием будет приличным, тяговое усилие распределится равномерно по умолчанию.

Замена гидрокомпенсаторов на Нива Шевроле

Правила применения блокировки на Ниве

Чтобы блокирующий механизм прослужил длительное время, пользуйтесь такими правилами:

  1. Переключать раздатку необходимо, когда Нива не двигается.
  2. Включать дифференциал можно и во время перемещения транспорта.
  3. Для обеспечения эффективной и длительной работы устройства водителю Нивы желательно время от времени включать блокировку. Одного раза в неделю в зимний период вполне достаточно.

Где размещается рычаг, отвечающий за переключение? Обратите внимание на участок между крыльями, находящимися спереди, там есть 2 рычага. Один дает возможность переключать передачи на КПП, другой успешно управляет раздаткой.

Основу раздаточной коробки составляет редуктор, куда входят 2 ступени. Управляющий рычаг исходит как раз из него, двигать его можно вперед и назад – таким образом на Ниве меняют передачу. Направление движения рычага влево и вправо позволяет приводить в действие блокировку дифференциала и наоборот отключать ее.

Зачем нужна понижающая передача

Сложно представить себе раздатку без основного функционального компонента – понижающего редуктора. Нахождение рычага в заднем направлении уменьшает значение раздатки до 1,2.

Зафиксировав рычаг спереди, передаточный показатель удается увеличить до значения 2,1. Рычаг, переведенный в нейтральное положение, указывает на передаточное число 0.

Полезные рекомендации

Чтобы использовать блокировку, установленную на Ниве, эффективно, используйте такие рекомендации специалистов:

  1. Двигаясь по дорожному покрытию хорошего качества, установите переднюю ручку раздатки спереди, а заднюю сзади.
  2. Переднюю ручку переводят назад если дорога сменяется скользким покрытием. После того как скользкий участок удалось миновать, переключите рычаги в нормальный режим.
  3. Если Нива остановлена, блокировка при выжатом сцеплении может не включаться. Это происходит по причине состыковки зубьев с зубьями шестерни. Как следует поступить в этом случае? Двигаясь как будто на повороте, подключите блокировку. Дифференциал провернется и к зубьям ближе подойдут впадины шестерни. Если выключение затруднено, проделайте это на ходу транспорта, придерживаясь минимальной скорости и выжимая сцепление.
  • Как работает блокировка межколесного дифференциала на Ниве, наглядно показано в видео:
  • ladaautos.ru

выбор и установка своими руками

Дифференциал представляет собой устройство, придуманное специально для передачи так называемого крутящего момента от автомобильного двигателя к его колёсам с помощью элементов трансмиссии.

Свободный дифференциал, устанавливающийся на машины при сборке на заводе-изготовителе, при пробуксовке одного из колёс не может воздействовать на второе.

Достигнуть различных скоростей движения колёс, когда это бывает необходимо (например, в условиях плохих, как правило, грунтовых дорог), может помочь блокировка дифференциала. Она увеличивает крутящий момент на одном из колёс, обычно на том, где сцепление с дорогой лучше.

Для достижения такого результата применяется самоблокирующийся дифференциал. Альтернативным вариантом может служить принудительный способ блокировки. Важно понять, стоит ли ставить самоблокирующийся дифференциал на Ниву, что это даст машине и как выполнить работы по монтажу устройства.

Источник: https://cgt24.ru/raznoe/kak-rabotaet-samoblokiruyushhijsya-differencial-na-nive-kak-rabotaet-blokirovka-differenciala-na-nive-sxema.html

Привод Нивы

  NIVA-FAQ  ФОРУМ  | НОВИНКИ FAQ  |  КАРТА САЙТА  |  ПОИСК ПО САЙТУ

1. Дифференциалы Нивы
2. Блокировка дифференциала
3. Понижающий ряд передач
4. Полезные советы
5. О блокировке на скользкой поверхности
6. Блокировка+ручник
7. Распределение моментов в раздатке
8. Переключение повышенная/пониженная «на ходу»,
автор Васик-Нивасик

Нива отличается от классических ВАЗов (и
других одноприводных машин) постоянным
полным приводом. Это потребовало введения в
трансмиссию (связь между двигателем и
колесами) раздаточной коробки (РК, раздатки).
Отличие порождает у новичков много
вопросов и заблуждений. Эта статья — попытка
дать простым и понятным для непосвященных
языком ответы на такие вопросы.

1. Дифференциалы Нивы

Все мало-мальски знакомые с автомобилем,
знают, что такое дифференциал. Это
механическое устройство, которое
распределяет тяговое усилие от двигателя
на два колеса, и при этом колеса могут
вращаться с разной скоростью. Суммарная же
скорость колес в мосту с дифференциалом
зависит от общей скорости автомобиля и при
постоянной скорости движения постоянна.

Необходимость установки дифференциала в
ведущий мост автомобиля объясняется очень
просто: на повороте внутреннее колесо
проходит меньший путь (делает меньше
оборотов), а внешнее — больше.

Отсутствие
дифференциала привело бы к
катастрофическому износу резины: либо одно
колесо при повороте буксовало, стремясь
вращаться быстрее, либо другое терлось об
асфальт — тормозило — стремясь вращаться
медленнее. Кроме того, пробуксовка колес
провоцирует занос.

И, наконец, нагрузка на
ось (усилие в ней) была бы чрезвычайно
высокой.

В трансмиссии Нивы три таких
дифференциала: в каждом мосту есть свой (межколесный),
чтобы колеса оси могли вращаться с разной
скоростью, а третий (межосевой) — в
раздаточной коробке — распределяет тяговое
усилие между мостами. Он позволяет колесам
осей вращаться с разной суммарной
скоростью: сумма скоростей колес передней
оси может отличаться от суммы скоростей
колес задней оси.

При прямолинейном движении автомобиля
без пробуксовки все дифференциалы делят
тяговое усилие точно пополам, и тяговые
усилия на всех колесах равны. Если же
сцепление колес с покрытием недостаточное,
возникает пробуксовка, и через
дифференциалы все движение, создаваемое
двигателем, пойдет на вращение буксующего
колеса, а тяговое усилие на остальных
уменьшится.

2. Блокировка дифференциала

Одно из типичных заблуждений в отношении
Нивы — это назначение передней (малой) ручки
раздатки. Почему-то думают, что она «подключает
передок». На самом деле «передок», т.
е.

передний привод у Нивы включен всегда,
так же, как и задний — она имеет постоянный
полный привод на все четыре колеса. А эта
ручка управляет работой дифференциала
раздатки.

При нормальном положении — вперед
— дифференциал в раздатке работает.
Переключение ручки назад блокирует
дифференциал.

При включенной блокировке выходы
раздатки на передний и задний приводы
соединяются между собой специальной муфтой.
Тем самым принудительно приравниваются
скорости этих приводов: сумма скоростей
колес передней оси будет равна сумме
скоростей колес задней оси.

Распределение
тягового усилия при включенной блокировке
принципиально меняет свой характер.

Теперь
оно передается в сторону наибольшего
сопротивления: например, если снять
передний кардан, при заблокированной
раздатке Нива поедет на заднем приводе — все
тяговое усилие будет передано на заднюю ось.

Если буксует одно колесо — допустим,
заднее, нужно включить блокировку. Тогда в
сторону переднего привода будет передана
бОльшая доля тягового усилия, и передние
колеса могут вытащить машину. Но если
забуксовало еще и одно из передних колес —
Нива сама выбраться не сможет.

Блокировку дифференциала можно включать
и выключать при выжатой педали сцепления,
как на ходу, так и на стоящей машине. При
некотором навыке это можно делать без
выжима сцепления при сбросе газа.

Существуют подобные, блокируемые
дифференциалы и для мостов, в том числе с
автоматической блокировкой. Теоретически с
ними застрявшая Нива сможет выбраться в том
случае, если хотя бы одно колесо имеет
достаточное сцепление с почвой. Такие
устройства довольно дорого стоят, обычно
имеют небольшой срок службы и используются
преимущественно в спортивных машинах.

3. Понижающий ряд передач

Бытует еще одно заблуждение: якобы
переключая заднюю ручку вперед, мы
увеличиваем мощность двигателя. Ничего
подобного — двигатель будет работать так же,
как и раньше. Эта ручка может менять
передаточное число трансмиссии между
двигателем и колесами.

Чем это число больше,
тем больше тяговое усилие на колесах (быстрее
разгон), но меньше скорость. Точно так же мы
переключаем передачи в КПП — едем медленно,
но быстро разгоняемся на низких передачах,
едем быстро, но медленно разгоняемся на
высоких.

Помимо дифференциала в раздатке имеется
понижающий редуктор — как бы
двухступенчатая коробка передач. Его-то
работой и управляет вторая (задняя) ручка
раздатки. В нормальном положении — назад —
передаточное число раздатки 1,2.

Если ручку
переключить вперед до упора, передаточное
число будет 2,135 — так называемая пониженная
передача.

Между этими двумя положениями
есть среднее — нейтраль — когда редуктор в
раздатке разомкнут и не передает тяговое
усилие от двигателя.

Передаточные числа двух редукторов —
коробки передач и раздатки — перемножаются.
Включая пониженную передачу, мы смещаем
передачи в КПП в сторону больших
передаточных чисел (пониженный ряд передач).

В результате, при той же передаче в КПП
скорость будет меньше, а тяговое усилие —
больше.

В таблице приведены рассчитанные
передаточные числа совокупности КПП и
раздатки для нормального и пониженного
ряда передач.

Передача КПП+РК (норм.) КПП+РК (пониж.)
Первая 4,40 7,83
Вторая 2,52 4,48
Третья 1,63 2,90
Четвертая 1,20 2,14
Пятая 0,98 1,75
Задняя 4,24 7,54

Перед бездорожьем, где скорость все равно
будет невелика, заблаговременное
переключение на пониженный ряд передач
позволяет при необходимости повысить
тяговое усилие. Максимальная же скорость —
на пятой передаче — до 70…80 км/ч.

Включать и выключать пониженную передачу
лучше только на стоящей машине при выжатой
педали сцепления. Хотя в Руководстве
написано, что переходить с пониженной на
повышенную можно и при движении автомобиля,
новичку лучше этого не делать: раздатка не
имеет таких синхронизаторов, как КПП.

4. Полезные советы

  1. Нормальное положение ручек раздатки: передняя — вперед, задняя — назад. Так должны стоять ручки при движении по дорогам с нормальным покрытием.
  2. Блокировку (передняя ручка — назад) рекомендуется включать на дорогах со скользким покрытием (лед, снежный накат, жидкая грязь). Машина при этом ведет себя устойчивее. Когда скользкий участок закончился — блокировка должна быть немедленно выключена. Подробнее об этом приеме написано в разделе 5. Безусловно, блокировку нужно включать, когда машина застряла, но лучше переключиться заранее — см. п. 7.
  3. На неподвижной машине иногда не удается включить блокировку дифференциала даже при выжатом сцеплении. Дело в том, что зубья блокирующей муфты упираются в зубья шестерни. Попробуйте включить блокировку при медленном движении в повороте — дифференциал будет проворачиваться, и в какой-то момент против зубьев муфты окажутся впадины между зубьями шестерни. При затрудненном выключении тоже попробуйте сделать это на ходу, на минимальной скорости, выжав сцепление (для верности — поставьте раздатку в нейтраль). Можно чуть покачивать руль.

    Примечание от 19.11.05. Появилась статья Включение и выключение блокировки.

  4. Если нужно включить или выключить блокировку «на ходу» используйте следующий прием. Сбрасывая газ, уловите пограничный момент между разгоном и торможением двигателем и мягко, без усилия переключите ручку. Включение блокировки будет легче, если это делать на повороте.
  5. Пониженный ряд передач (задняя ручка — вперед) включается при выезде на тяжелые грунтовые дороги или бездорожье, при буксировке тяжелых прицепов, на очень крутых подъемах (когда на нормальной первой передаче двигатель глохнет). Можно использовать пониженную для очень медленного устойчивого движения.
  6. Переключение с пониженной на повышенную и обратно «на ходу» не рекомендуется. Но при острой необходимости это можно сделать при включенной передаче КПП через нейтраль раздатки с учетом того, что передаточное число меняется примерно в 1,8 раза (2,135/1,2). Переход на пониженную: сбросить газ, переключить ручку в нейтраль, прогазовать и в момент, когда обороты двигателя будут в 1,8 раза выше — включить пониженную. Переход на повышенную: сбросить газ, нейтраль, когда обороты упадут в 1,8 раза — включить повышенную. При переключении в нейтраль и из нейтрали — кратковременно выжимать сцепление. Все переключения нужно делать мягко (без усилий).
  7. Небольшие (до 10-15 м) «засадные» участки (лужи, заболоченные или перепаханные места, полоса глубокого рыхлого песка) лучше преодолевать следующим образом. Заранее наметьте маршрут (мысленно или пройдите собственными ногами, поставьте вешки) — лучше всего по прямой или по пологой дуге. Включите блокировку и пониженный ряд передач. Вытяните ручку подсоса до 2000 об/мин — чтобы двигатель не заглох. Разгонитесь перед опасным участком так, чтобы ехать на второй пониженной передаче при оборотах двигателя 3000-4000 в минуту. При проезде участка ни в коем случае не переключайте скорости — давите на газ, поддерживая указанные обороты, и меньше работайте рулем. После проезда не забудьте выключить блокировку и убрать подсос. Для относительно ровных мест рекомендуется третья пониженная передача. Если машина все-таки увязла, не нужно газовать — она только глубже зароется.
  8. Зимой загустевшее от холода масло в КПП можно размешать и немного прогреть во время прогрева двигателя. Для этого раздатка переводится в нейтраль (среднее положение), а в КПП включается первая или вторая передача. При начале движения рекомендуется первые несколько сотен метров ехать на небольшой скорости, чтобы размешать масло в раздатке и мостах. Раздатка смазывается разбрызгиванием масла при вращении самых нижних валов, которые при таком прогреве не вращаются. Но поскольку подшипники верхнего вала шариковые, в лунках обойм после стоянки останется достаточно масла для вращения валов на холостом ходу.
  9. При проезде извилистых узких мест можно использовать свойство заблокированного дифференциала принудительно делать равными суммарные скорости колес по осям. Если дифференциал работает (блокировка выключена), при повороте задние колеса идут по меньшему радиусу, чем передние, причем разница радиусов достигает 65 см. Включение блокировки уменьшает эту разницу (на асфальте — на 5-10 см). Не следует злоупотреблять приемом из-за повышенной нагрузки на раздатку и ускоренного износа резины.
  10. Не следует ставить на переднюю и заднюю оси Нивы колеса разных типов. Разные радиусы качения колес (реальные, под нагрузкой) будут постоянно компенсироваться проворачиванием дифференциала, что ускорит износ раздатки, а включение блокировки в таких условиях вызовет просто колоссальные нагрузки в трансмиссии.
  11. Если долгое время не пользоваться возможностями раздатки, ее рычаги имеют свойство «закисать», что делает переключение невозможным. Особенно часто это происходит зимой в городе с ручкой блокировки дифференциала: почищенные и посоленные дороги не требуют включения блокировки, а рассол ускоряет коррозию. Поэтому рекомендуется хотя бы раз в неделю несколько раз передергивать обе ручки.
  12. При медленном движении в жаркий летний день (обычно, в пробке) двигатель может сильно перегреться. Если в системе охлаждения вашей Нивы обычный механический вентилятор (с приводом через ремень генератора), рекомендуется перейти на пониженную передачу. Обороты двигателя возрастут, его охлаждение улучшится. С той же целью рекомендуется немного выдернуть тягу подсоса, чтобы обороты холостого хода возросли до 1500-2000.
  13. Преимущество полного привода: на скользкой дороге Нива может разгоняться примерно в два раза быстрее, чем машина с приводом на одну ось, ведь «гребут» все четыре колеса вместо двух. Если поддерживать газом усилие на колесах на пределе проскальзывания, общее тяговое усилие будет в два раза больше (здесь влияет еще развесовка по осям). То же преимущество имеет полный привод и при торможении двигателем. Кстати, на скользкой дороге рекомендуется тормозить двигателем с переключением передач вниз и прогазовкой во время каждого переключения. А вот при торможении тормозами такого преимущества нет — они у всех машин стоят на каждом колесе. Обратите также внимание на п. 2.
  14. Наиболее частая причина повышенного шума и вибрации в Ниве — неправильное центрирование раздатки. Тому, как это сделать, посвящена другая статья. Распечатав ее, вы сможете отцентрировать раздатку на любом сервисе, где есть подъемник или сделать это самостоятельно в гараже на яме.
  15. Тем, кто хочет подробнее узнать об особенностях полного привода и его реализации в машинах зарубежного производства, рекомендую почитать статьи «Введение в системы полного привода» и «Различия в системах полного привода», а также ссылки во второй статье. Посмотрите анимированную картинку, иллюстрирующую поведение трансмиссии полноприводной Subaru при разном сцеплении с дорогой; там не все так, как в Ниве, по поиграть с ней интересно и познавательно. Еще одна анимированная картинка иллюстрирует работу дифференциалов Гелендвагена. Советую также почитать статью в журнале «За рулем».
  16. Под конец — почитайте статью Привад нивы, которую написал mcden — мне она очень нравится:-)

Я выражаю свою признательность всем
участникам Нивской конференции на сервере
www.auto.ru. Сейчас уже невозможно установить,
кто первым дал тот или иной совет, кому
принадлежит то или иное объяснение. И
невозможно отделить это от того, что я
познал на собственном опыте. В любом случае,
эта статья — коллективный опыт конференции.

ALER.

Последнее изменение 19.11.01.

Источник: https://www.niva-faq.msk.ru/tehnika/obsch/ustrojst/privod/privod.htm

Как сделать самоблок на ниву своими руками

Блокировка дифференциала своими руками при желании может быть выполнена в редукторе ведущего моста любого автомобиля. У водителя, который использует свой автомобиль исключительно на дорогах с твердым покрытием, желание заблокировать дифференциал, скорее всего, никогда не возникнет. Другое дело – любители покорять бездорожье.

Назначение дифференциала

При повороте автомобиля колеса, находящиеся ближе к центру кривизны траектории, проходят меньший путь, чем те, что вращаются по наружной дуге. Различны также их скорости. А так как привод без дифференциала вращает оба колеса одной оси с одинаковой скоростью, одно из них начинает пробуксовывать. Это повышает износ протектора и ухудшает управляемость автомобиля. Дифференциал позволяет ведущим колесам вращаться с разными скоростями.

Пока ведущая ось хорошо контактирует с дорогой, это устройство работает без нареканий. Но стоит ухудшиться сцеплению с дорогой под одним из колес, например, при попадании на лед или жидкую грязь, как вращаться будет только оно одно. Колесо с большим коэффициентом сцепления перестает крутиться, а автомобиль останавливается. Если же заблокировать дифференциал, такого происходить не будет. Поэтому заблокированный дифференциал улучшает проходимость машины на труднопреодолимых участках пути.

Если у автомобиля одна ведущая ось, то дифференциал у него тоже один – между колесами этой оси. У машины с постоянным приводом на 4 колеса – их три. По одному между колесами каждой оси плюс один межосевой.

Устройство

Принцип работы выше названного агрегата одинаково, где бы ни был он установлен. В основу классического автомобильного дифференциала положена планетарная передача. Карданный вал вращает ведущую шестерню редуктора моста. Ее вращение передается ведомой зубчатке. А так как она прикреплена к корпусу дифференциала, тот движется вместе с ней. От корпуса вращающий момент при помощи независимых друг от друга шестерен, называемых сателлитами, передается на полуоси. Скорость вращения карданного вала делится между полуосями не поровну. Однако, при любом соотношении скоростей их сумма – величина всегда постоянная.

  • автоматическая;
  • принудительная, включаемая водителем.

По способу управления блокированием:

  • механическая;
  • электромеханическая;
  • гидравлическая;
  • пневматическая.

Автоматическое блокирование дифференциала

Самоблокирующийся дифференциал – это механизм, который при определенных условиях переключается и, превращаясь в прямую передачу, начинает делить скорость вращения карданного вала между полуосями поровну. Дифференциалы с блокировкой-автоматом могут самостоятельно блокироваться в зависимости от значения одного из двух параметров:

  • разницы угловых скоростей полуосей. В эту группу входят дифференциалы с дисковой блокировкой, кулачковые, с вискомуфтой и работающие по формуле Фергюсона;
  • передаваемого полуосям крутящего момента.

Как сделать

Проще всего сделать постоянную полную блокировку дифференциала. Но такая самодельная блокировка приемлема для автомобилей, передвигающихся только по бездорожью. Например, для ралли-рейдовых авто. Чтобы реализовать задумку, нужно снять агрегат, оснащенный дифференциалом, и разобрать его. После чего приварить сателлиты к осям. Фиксация шестерен позволит механизму делить скорость вращения между полуосями только в пропорции 50 на 50.

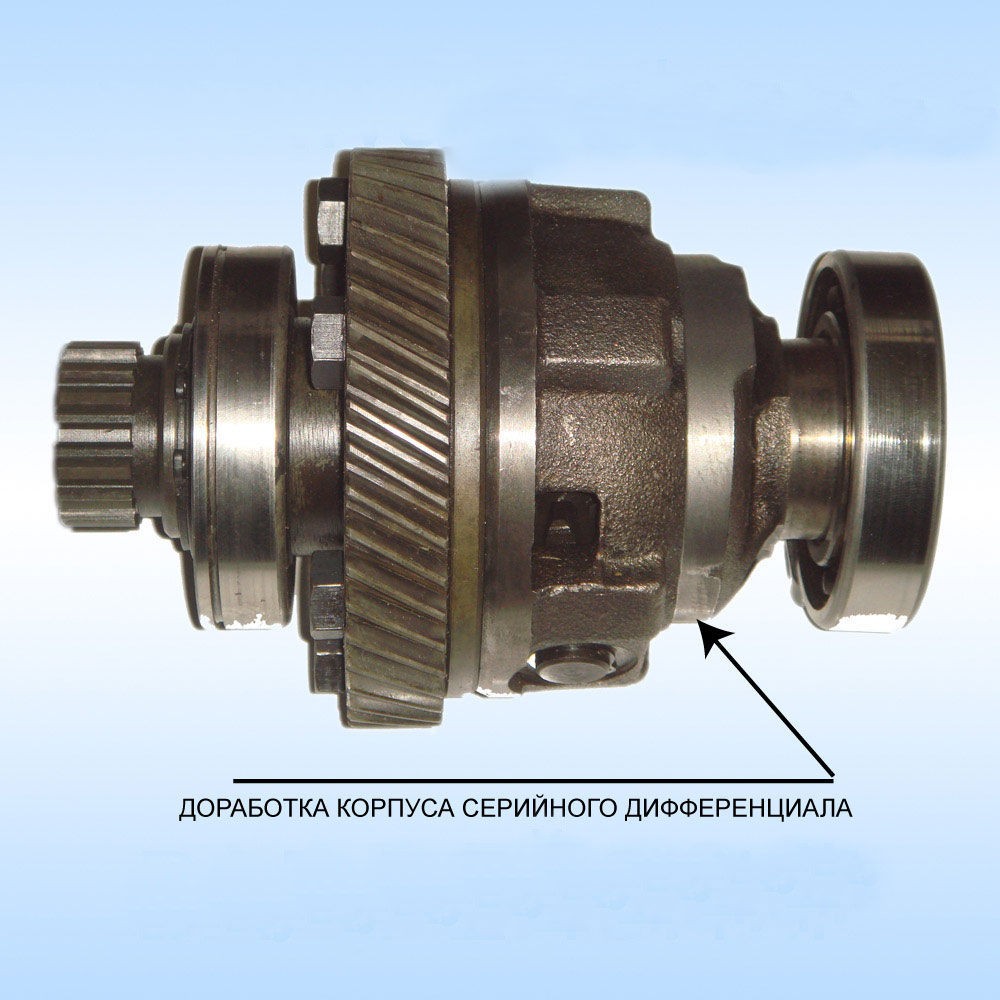

Дифференциал повышенного трения своими руками сделать немного сложнее, чем просто зафиксировать сателлиты. Зато такая модернизация не только улучшит проходимость автомобиля по грязи и снегу, но и не изменит работу агрегата на твердом покрытии. Один из вариантов такого устройства может быть собран из двух латунных или бронзовых втулок и пружины. Их размеры будут зависеть от того, трансмиссию какого автомобиля вы модернизируете. Потому работы начинаются со снятия узла и разборки планетарной передачи. После этого можно провести измерения, заказать изготовление втулок и подобрать подходящую по габаритам пружину.

Достаточно ли будет ее жесткости, вы узнаете после сборки на испытаниях вашей самоделки. Пружина предназначена для того, чтобы прижимать сателлиты к корпусу дифференциала. От этого под действием силы трения сателлиты будут медленнее вращаться вокруг своей оси. Чем больше будет сила трения, тем ровнее станет делиться скорость вращения карданного вала между полуосями. Металлические втулки нужны для того чтобы исключить соприкосновение сателлитов с пружиной.

Конечно, установка блокировки дифференциала заводского изготовления проще и результат такого апгрейда лучше. Однако он требует больших затрат и практически исключает из процесса творчество. Стоимость «самоблоков» для автомобилей семейства ВАЗ немногим менее 12 тыс. р. Зато их установка требует лишь внимательности и аккуратности. При этом нет необходимости в специальном инструменте.

Какая блокировка лучше

Ответ на этот вопрос зависит от того, какой у вас автомобиль и где вы на нем ездите. Поэтому скажем всего несколько слов об особенностях разных типов блокировок.

  • Принудительная ручная блокировка. Преимуществом является полное включение и выключение ее в нужное время и, как следствие, лучшая проходимость транспортного средства. К недостаткам можно отнести необходимость заблаговременного включения и обязательного выключения.
  • Автоматическая блокировка. Включение и выключение без участия водителя – безусловное преимущество. Заметная инерционность – ее явный недостаток.


Устанавливается самоблокирующийся дифференциал на Ниву для снижения износа резины. Езда в городской среде, по проселочной дороге и шоссе подразумевает различные скоростные режимы. Именно поэтому правильная работа устройства — гарантия длительной безаварийной езды. Ошибочно считать, что дифференциал осуществляет управление поступающей на колеса нагрузкой в любых дорожных условиях. Главная цель дифференциала (его еще называют самоблоком) — помочь машине преодолеть бездорожье. Многое здесь зависит от работы редуктора.

Функциональное предназначение устройства

Используется жесткая блокировка на Ниву для балансировки поступающей нагрузки. Процесс основан на неравномерности проходимого каждым колесом пути. Расположенные с ближней к центру стороны проходят в несколько раз меньший путь, нежели расположенные с внешней стороны колеса. При незначительной скорости передвижения часть резины изнашивается быстрее, а при больших скоростях — происходит занос.

Избежать вышеописанного помогает электронная блокировка дифференциала. В исправном состоянии она передает крутящий момент от 1 источника 2 разным потребителям. Для того чтобы понять, как работает механизм, необходимо представить следующее: от 1 источника каждый потребитель получает различный по физическим параметрам крутящий момент. Если блокировка дифференциала настроена правильно, разбежка в объеме получаемого крутящего момента обеспечивает безопасное вращение колес по внутреннему и внешнему радиусу. Физический износ или механическое повреждение приводит к увеличению вероятности ДТП в результате заноса. При эксплуатации ВАЗ 2121 в условиях дорог с неудовлетворительным качеством покрытия важность дифференциала увеличивается.

Полноприводные транспортные средства, работа мостов которых координируется дифференциалом, равномерно распределяют крутящий момент на все колеса. В случае пробуксовки система автоматически передает максимальный крутящий момент на них. Процесс переключения не занимает много времени. В случае неисправности пробуксовка осуществляется 2 колесами, а 2 других остаются неподвижными. Избежать подобного помогает блокировка дифференциала.

Он в принудительном порядке равномерно распределяет крутящий момент за передний мост, между ним и осями. В случае временной пробуксовки устройство подаст необходимое равномерное усилие для увеличения качества сцепления с дорогой.

Оптимизация технического состояния агрегата

Комплектация Нивы предусматривает установку дифференциала для езды по дорогам со стандартным покрытием. Если предполагается использование «железного коня» в качестве внедорожника, то доработки понадобятся. При стандартных условиях эксплуатации на Ниве крутящий момент автоматически поступает на ту ось, где наблюдается его нехватка. Для комфортной езды по бездорожью необходимо передать крутящий момент на все колеса в равном объеме.

Поможет ознакомление с тем, как пользоваться раздаткой крутящего момента. Если есть необходимые знания, оптимизация проводится собственными силами. Технически правильная схема действий выглядит следующим образом:

    Установка принудительной системы, работающей в автоматическом режиме. К ее сильным сторонам относится способность выдержать испытание сильным бездорожьем. Система принудительной блокировки дифференциала монтируется только при условии эксплуатации транспортного средства большую часть времени на дорогах с неудовлетворительным покрытием.

Водители со стажем рекомендуют придерживаться указанных советов. Если поставить систему без учета специфики движения, то велика вероятность повышенного износа ходовых частей автомобиля. Нелишним будет для тех, кто только планирует обзавестись личным автомобилем, осознать разницу между двумя понятиями.

Межколесный блок автомобиля Нива Шевроле передает крутящий момент между левым и правым колесом. Система работает только в пределах того моста, где она была установлена. Межосевой блок автомобиля — динамическое перекидывание крутящего момента между задним и передним мостом.

В режиме «по умолчанию» производитель устанавливает на выпускаемые машины только один вид блокировки дифференциала. До момента покупки необходимо уточнить эту деталь, воспользовавшись техническим описанием. При этом нужно помнить, что использование всего и сразу категорически запрещено. Автомобиль Шевроле Нива предусматривает безопасное использование только одного вида блокировки.

Виды устройств и технические спецификации

С учетом конструктивных особенностей самоблокирующийся дифференциал бывает 2 видов. К первой категории относится модель ДАК (дифференциал автоматический Красикова), а ко второй — «тольяттинский». Само название говорит, что первый вариант применяется чаще на машинах иностранного производства. Определенные различия имеются в части финансовой составляющей.

Именно поэтому при выборе межколесного дифференциала нужно руководствоваться финансовыми возможностями и необходимым результатом. «По умолчанию» ставится устройство на задний мост. Допускается монтаж на передний элемент управления колесами, но в этом случае существенно возрастет нагрузка на руль.

Использование системы гидроусиления руля (ГУР) станет невозможной. Как только включается ГУР, усложняется функционирование самоблокирующегося устройства. Избежать множества проблем поможет изучение особенностей каждой из систем блокировки:

Самостоятельная установка механизма

Как уже было сказано ранее, установить дифференциала на Ниву своими руками необходимо с учетом класса дороги, типа транспортного средства и степени его износа. Для работы понадобится заехать на эстакаду. Таковую несложно найти в гаражном кооперативе. Перед началом работы необходимо убедиться, что схема с техническим описанием находится перед глазами (ИЗОБРАЖЕНИЕ 1).

От теоретической части плавно нужно перейти к практической. Для работы понадобится стандартный набор инструментов. При помощи гаечных ключей и отвертки откручивается самоблокирующийся дифференциал. После этого производится визуальный осмотр участка. Наличие минимальных сколов или следов физического износа передней части или заднего элемента требует предварительной технической замены.

Как только все готово, проводится антикоррозийная обработка поверхности. Монтируется новый самоблок, прошедший предварительную проверку. После установки необходимо проверить, насколько успешно включается частичное или полное блокирование.

Правильно организованная система блокировки применяется для увеличенной передачи крутящего момента на передние или задние колеса.

Помогает это в момент пробуксовки и для передвижения по бездорожью. Регулярное техническое обслуживание обеспечит безопасную эксплуатацию транспортного средства и снизит вероятность заносов. Устранить возникающие неисправности можно самостоятельно или при обращении на СТО.

7. Распределение моментов в раздатке

Вопрос возникает довольно часто. Непонимание возникает из-за того, что путают совершенно разные физические явления: силу (момент) и движение (вращение).

Сначала несколько исходных положений.

1. Незаблокированный симметричный дифференциал распределяет приходящий с входного вала момент на выходные валы строго поровну: 50/50. Это следует из того, что передаточные отношения от входного вала к выходным одинаковы. При этом выходные валы могут вращаться с разной скоростью, но средняя скорость (полусумма скоростей) равна скорости входного вала, деленной на передаточное отношение.

2. Заблокированный дифференциал перестает быть дифференциалом. Поровну на выходные валы передается движение (вращение) входного вала. Скорости выходных валов равны между собой, а их сумма равна скорости входного вала, деленной на передаточное отношение.

3. Если суммарный момент, приложенный к валу (колесу) не равен нулю, вращение будет с ускорением или с замедлением. Это — второй закон Ньютона. Если вал или колесо вращается равномерно, суммарный момент, действующий на него, в точности равен нулю. Отсутствие движения — это тоже равномерное вращение, но с нулевой скоростью.

В ниве три симметричных дифференциала. Когда они все незаблокированы, на каждое колесо приходится по 25% момента, переданного через трансмиссию от двигателя. И вращение, создаваемое двигателем, также передается на все четыре колеса, но не обязательно поровну. Например, в повороте задние колеса проходят меньший путь (идут по меньшему радиусу), чем передние, но при этом тянут все четыре колеса одинаково.

Рассмотрим ситуацию, когда одно колесо буксует, остальные — стоят. Все вращение двигателя передается на буксующее молесо. Как это ни странно на первый взгляд, на буксующее колесо приходится 25% крутящего момента, ровно столько же, сколько на остальные. Но момент этот мал: он равен моменту силы трения (только в трансмиссии, если колесо совсем вывешено). Значит, и на остальных колесах момент тоже очень мал, он не может сдвинуть машину. Машина стоит, а вывешенное колесо вращается со скоростью, которая в четыре раза больше, чем было бы при нормальном движении на скорости при тех же оборотах двигателя и при тех же передачах в КПП и раздатке.

А теперь включаем блокировку межосевого дифференциала. Скорости вращения карданов принудительно приравниваются. Суммарная скорость передних колес должна сравняться с суммарной скоростью задних.

Получается, что заблокированный дифференциал передает бОльшую часть момента входного вала на тот выходной вал, где реактивный момент больше, т. е. крутящий момент пойдет в сторону наибольшего сопротивления.

Блокировка нужна для того, чтобы обеспечить синхронность вращения двух карданов в тяжелых условиях, когда

Принудительная блокировка дифференциала на Ниву

Что такое блокировка дифференциала на ниву? Межосевой дифференциал — это хорошо. Но ведь могут сложиться условия, при которых вращаться будет всего одно колесо из четырех. Какой смысл в полном приводе? Тольяттинские конструкторы это предусмотрели. Нива снабжена принудительной блокировкой межосевого дифференциала. Это значит, что водитель, в случае необходимости может уровнять скорости обоих мостов. Таким образом, постоянно будут вращаться по одному колесу на разных осях, в результате проходимость машины значительно повышается. Но использовать принудительную блокировку можно только по бездорожью. Кстати, некоторые водители, не особо вникают в конструкцию Нивы и ошибочно считают что, переключая малый рычаг назад, они включают передний мост. Нет, эта ручка как раз и блокирует межосевой дифференциал.

Из соображений проходимости было бы очень хорошо, если бы, пусть непродолжительное время, вращались все 4-е колеса. В этом случае автомобиль немногим бы уступал трактору. Но Нива имеет, так называемый, свободный межколесный дифференциал, т. е. крутящий момент поочередно подается на одно из колес и принудительные блокировки на ниву не предусмотрена.

Более того, такой блокировки нет и у Шевроле-Нивы.

Покупаем ручные лебедки для авто: секреты выбора.

Думаете сделать тюнинг Toyota Land Cruiser Prado 150 для разных ситуаций? В этом вам поможет нам материал.

Лучшая грязевая резина на Ниву и другие внедорожники: как правильно выбрать.

Американскому концерну настолько понравилась трансмиссия, что они перенесли ее на совместный автомобиль почти без изменений. « Почти» — потому, что конструкторы GM объединили управление раздаткой и принудительной блокировкой дифференциала. Как результат — два рычага вместо трех. Патриотично настроенные владельцы отечественных внедорожников, считают, кстати, удобство от такого новаторства сомнительным. Еще одно изменение коснулось крепления раздаточной коробки. Благодаря ее новым опорам, вибрации в салоне стало гораздо меньше.

Принудительная блокировка межколесного дифференциала на Ниве

Вазовский внедорожник разрабатывался как автомобиль для села. В то время говорили, что дополнительные блокировки усложнят конструкцию, а значит, сделают ее более дорогой и менее надежной. Кроме того, Нива и без того обладает хорошей проходимостью. Это, наверное, правильно. Однако в стране, где процент дорог с твердым покрытием, от их общего числа, относительно небольшой, хочется большего.

Этим и воспользовались различные малые и большие предприятия, освоив выпуск дифференциалов с принудительной блокировкой. Сразу нужно отметить следующие. Поэтому прежде чем переоборудовать автомобиль нужно все хорошо взвесить и обязательно проконсультироваться со специалистами.

И, тем не менее, раз такая переделка возможна, нужно и о ней сказать несколько слов. В настоящее время наибольшее распространение получили дифференциалы:

  1. С пневматическим подключением;
  2. С электрическим подключением;
  3. Самоблокирующиеся.

Коротко – достоинства и недостатки каждого из них.

Пневматическое подключение.

Блокировка колес осуществляется из салона с помощью сжатого воздуха. При этом к мосту автомобиля прокладывается силиконовый шланг. Устройство достаточно надежно, но требует дополнительного дорогостоящего оборудования. Комплект шлангов, компрессор и ресивер, по стоимости иногда превосходят сам дифференциал.

Электрическое подключение

Шестерня дифференциала блокируется за счет кулачкового механизма, который активируется с помощью электромагнитов. Устройство надёжно и не требует технического обслуживания. Минус — высокий потребляемый ток, предъявляет дополнительные требования к электрооборудованию.

Самоблокирующиеся механизмы

Принцип действия у них разный. Одни блокируются при малейшей пробуксовке, другие при увеличении нагрузки на колеса. Однако независимо от конструкций они не требуют участия человека, а потому популярны у владельцев внедорожников. Но основное их достоинство том, что они не имеют столь жесткой блокировки как все остальные виды, а значит, частично снимают с полуосей дополнительную нагрузку.

Видео: блокировки на ниву, цена

А также что такое блокировка дифференциала

Заключение

О блокировках Нивы все. Можно подвести краткий итог:

И последнее, при использовании блокировок, изменяется управляемость автомобилем, в частности увеличивается радиус поворота. Это нужно помнить для обеспечения безопасности.

выбор и установка своими руками

Дифференциал представляет собой устройство, придуманное специально для передачи так называемого крутящего момента от автомобильного двигателя к его колёсам с помощью элементов трансмиссии. Свободный дифференциал, устанавливающийся на машины при сборке на заводе-изготовителе, при пробуксовке одного из колёс не может воздействовать на второе. Достигнуть различных скоростей движения колёс, когда это бывает необходимо (например, в условиях плохих, как правило, грунтовых дорог), может помочь блокировка дифференциала. Она увеличивает крутящий момент на одном из колёс, обычно на том, где сцепление с дорогой лучше. Для достижения такого результата применяется самоблокирующийся дифференциал. Альтернативным вариантом может служить принудительный способ блокировки. Важно понять, стоит ли ставить самоблокирующийся дифференциал на Ниву, что это даст машине и как выполнить работы по монтажу устройства.


Вернуться к оглавлению

Зачем нужен самоблок на Ниву

Присутствие в авто полного привода далеко не всегда придаёт ему статус вездехода. Иногда из-за особенности своей конструкции автомобили, предназначенные для движения по бездорожью, могут оказаться в ловушке размытых дорог. Самоблокирующийся дифференциал — важная составляющая машины, если водитель планирует использовать свою Ниву для передвижения в условия плохих дорог.

Что же представляет собой самоблок, или дифференциал повышенного трения? Это устройство, обеспечивающее блокирование колёс, причём автоматически, в нужный момент времени. Он является промежуточным вариантом между полной блокировкой и свободным дифференциалом. Самоблок соединяет в себе возможности обоих этих устройств.


Вернуться к оглавлению

Виды механизмов

Можно выделить две основные разновидности самоблокирующихся дифференциалов, включающих в себя ещё несколько подвидов. Первый тип — устройства, блокирующиеся в зависимости от угловых скоростей на осях автомобиля. Они могут быть:

  • дисковые;
  • с вязкостной муфтой;
  • с электронной блокировкой.

Второй тип — механизмы, блокирующиеся в зависимости от крутящих моментов на осях. К ним относятся червячные дифференциалы.

Различают также межосевой и межколесный дифференциалы. Они предполагают распределение крутящего момента между осями и колёсами соответственно. В зависимости от момента распределения, приходящегося на оси либо на колёса, выделяют симметричные и несимметричные разновидности механизмов. На автомобилях, называемых полноприводными, монтируются сразу три типа дифференциалов: два из них являются межколесными, а один — межосевым.

На Ниву есть возможность установить электронный, механический (представляет собой обычный механизм, комбинированный с вязкостной муфтой), пневматический дифференциалы.

Весьма большим преимуществом обладает электронный самоблок. Для его применения достаточно нажать кнопку. Он работает в автоматическом режиме, но только когда автомобиль едет на определённой скорости, которая ниже порогового значения. Система отключается при достижении скорости, являющейся больше установленной.

Пневматический дифференциал представляет собой механизм, устанавливающийся на два моста. Преимуществом является компактность. В своей работе использует пневмосистемы.

Механический самоблок является наиболее простым по своей конструкции, он дешевле пневматического и электронного устройств. Механизм представляет собой две полуосевых и две распорных муфты, штифты и пружины. Довольно надёжная конструкция, несмотря на простоту.


Вернуться к оглавлению

Характеристики и правила выбора

Выбор самоблокирующегося дифференциала обуславливается моделью автомобиля, условиями его эксплуатации, стилем вождения и многими другими параметрами. Например, шариковый дифференциал увеличивает нагрузку на рулевое управление, что фактически меняет стиль вождения того, кто находится за рулём. В основном это ощущается при выполнении разворотов и поворотов, но может повлечь за собой поломки комплектующих трансмиссии.

Если правильно подходить к выбору самоблока, то необходимо учитывать, на какую ось автомобиля будет устанавливаться механизм, так как количество шлицов у различных моделей разное — двадцать два или двадцать четыре.

Маркировка на упаковке устройства подскажет, можно ли его использовать для данной марки авто. Коэффициент блокирования также бывает разным: например, 0.5 или 0.7. Данные числа демонстрируют величину передачи крутящего момента. Что выбрать — решать водителю.


Вернуться к оглавлению

Плюсы и минусы установки дифференциала на Ниву

Если сравнивать самоблок и стандартный дифференциал Нивы, то можно выявить отрицательные и положительные стороны замены последнего. Сначала о преимуществах:

  1. Повышает возможности проходимости машины, делает её пригодным для передвижения по крутым, скользким и неровным участкам дороги.
  2. Монтируется вместо родного дифференциала и не изменяет конструкцию автомобиля. Лучше проводить установку в автосервисе, но довольно легко сделать это и самому.
  3. Полный дифференциал работает автоматически во время процесса движения, не требуя дополнительных действий и какой-либо подготовки водителя.

Теперь о недостатках установки механизма:

  1. Становится более тугим руль, что потребует от того, кто за ним сидит, дополнительных усилий при вождении.
  2. Срок службы короче, чем у дифференциала, поставленного на автомобиль заводом.
  3. Немного видоизменяет управление машиной при поворотах, не даёт абсолютную гарантию блокировки, впрочем, как и стандартный механизм.

Различные модели самоблокирующихся дифференциалов имеют свои нюансы, которые в немалой степени зависят от изготовителя, новизны разработки, используемых комплектующих.


Вернуться к оглавлению

Инструкция по монтажу самоблока своими руками

Чтобы установить на Ниву самоблокирующийся дифференциал, необязательно обращаться в автосервис. Это вполне реально сделать и своими руками при условии, что человек неплохо разбирается в устройстве автомобиля. Вид дифференциала и место его установки особого значения не имеют.

Для начала нужно определиться с местом выполнения работ, оно должно быть достаточно просторным. С помощью нескольких домкратов понадобится поднять Ниву на вес, произвести демонтаж колёс, затем слить машинное масло из корпуса редуктора в какую-либо ёмкость и снять привод ведущего моста. Для этого достаточно накидным ключом отвернуть все гайки крепления передней крышки к картеру редуктора, снять крышку и прокладку.

Теперь необходимо надёжно и качественно провести операцию по демонтажу полуосей, что без специального съёмника сделать весьма трудно. Металл зажимается на поворотных шлицах, что требует прикладывания больших усилий, которых хватит не у каждого человека. Демонтаж полуосей проводится следующим образом:

  • Откручиваются все гайки болтов на пластине крепления подшипника полуоси.
  • Фиксируется тормозной механизм. Это можно сделать с помощью болтов или проволоки. Если механизм не закрепить, тормозные трубки могут оторваться.
  • Снимается сама полуось. При достаточной сноровке это можно сделать руками, но лучше с помощью съёмника.

Затем необходимо поменять подшипники. Для этого потребуется гидравлический пресс. Он поможет обеспечить посадку обоймы на вал, причём с довольно-таки высокой точностью. Для замены необходимо:

  • Отвернуть гайку подшипников ступицы и вынуть втулку. Отвернуть гайку крепления рычага к поворотному кулаку.
  • Вынуть ступорную пластину и отвернуть рычаг от поворотного кулака.
  • Отсоединив все крепления, разъединить кулак и ступицу с тормозным диском. Вынуть подшипник, предварительно зажав поворотный кулак в тиски. При сборке подшипник одевается с помощью пресса.

После того как при помощи специальных шайб с переменной толщиной будет выполнена регулировка зазоров в главной передаче, можно начинать сборку узла. Регулировку зазоров выполнить довольно сложно, да и специальное оборудование понадобится, но для обеспечения точности можно использовать безмен. Для работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой закрепить за весы. Потянув устройство в намотке, нужно будет зафиксировать момент проворачивания.

Для того чтобы обеспечить правильную работу редуктора, перед сборкой половин обычно проводится герметизация деталей. При ее отсутствии возможно появление неисправностей в процессе эксплуатации, а также выход определённых запчастей из строя. После нанесения герметика нужно подождать некоторое время, чтобы он застыл. Затем следует залить новое масло в корпус редуктора. Все уплотнительные соединения, которые были повреждены при демонтаже, а также те из них, которые носят следы протекания масла, необходимо полностью заменить на новые. Теперь можно приступать к сборке всех механизмов в обратном порядке.

После завершения всех действий по замене и установке деталей обязательно нужно проверить работу устройств, обеспечивающих торможение автомобиля. Их неисправность может повлиять на безопасность дорожного движения.

Целесообразность такого действия, как блокировка дифференциала на Ниву, зависит от того, зачем она нужна водителю. При необходимости передвижения по труднопроходимым участкам она понадобится. Если же автолюбитель намерен ездить по нормальной асфальтной дороге, то ставить на Ниву самоблокирующийся дифференциал вряд ли стоит. Какой именно самоблок выбрать и куда его поставить, зависит от предпочтений водителя.

Что такое блокировка дифференциала и как ее выбрать для Нивы

ВАЗ 2121, Нива – один из самых признанных внедорожников в мире. Несмотря на, без малого, сорокалетнюю историю и почти не изменившийся за это время внешний вид, автомобиль до сих пор востребован и имеет своего покупателя.  Их прельщает неприхотливость автомобиля и его проходимость.  Второе качество Ниве обеспечивает уникальная в своем роде трансмиссия с постоянно включенным полным приводом и возможности блокировки дифференциалов. Однако даже сами владельцы внедорожника не всегда правильно понимают назначение рычагов в салоне автомобиля. Поэтому короткий ликбез по раздатке, дифференциалам и блокировкам, будет совсем не лишним.

Немного о трансмиссии Нивы
Основными узлами трансмиссии ВАЗ 2121 и всех последующих модификаций являются:

  • Карданные валы;
  • Коробка передач;
  • Раздаточная коробка на два диапазона;
  • Передний и задний мост.

Первые два пункта понятны и особых вопросов не вызывают, а оставшиеся нужно рассмотреть немного подробнее.

Мосты Нивы

Основой любого ведущего моста является дифференциал. Без него автомобиль мог бы ехать только прямо. Дело в том, что при повороте левое и правое колесо проходят разное расстояние, и если они будут жестко насажены на ось – пробуксовки одного из них не избежать. Это не принимая во внимание того факта, что нагрузка на ось в этом случае превысит все пределы. Теоретически, на практике этого не происходит и именно благодаря дифференциалу.  Он распределяет усилие таким образом, что всегда крутится только одно колесо.

Оно не является ведущим постоянно, как могло показаться, это было бы слишком просто. Тяговое усилие передается колесу, которое встречает меньшее сопротивление. Именно поэтому, когда машина стоит одним колесом на сухом асфальте, а другим на льду, то крутиться будет именно то, под которым находится скользкая поверхность.

Применительно к Ниве, дифференциалов у нее три. Два в переднем и заднем мостах, межколесные, и один, межосевой, в раздаточной коробке. Для чего он нужен? Это обратная сторона постоянного полного привода. Дело в том, что если обоим мостам передать одинаковое усилие, то машина сможет двигаться только прямолинейно. Чтобы она смогла поворачивать, тяговое усилие на мосты должно изменяться, по аналогии с колесами на каждом из них.  Чем больше нагрузка на мост, тем меньше на нем должен быть крутящий момент.  Иначе, при полном приводе поломок не избежать.

Справедливости ради нужно отметить, что существует множество внедорожников, в которых межосевой дифференциал отсутствует. Но не нужно забывать, что там привод не является постоянным, и включать его можно на непродолжительное время и только по льду или в грязи, чтобы колеса имели возможность пробуксовывать.

Принудительная блокировка дифференциала на Ниву

Что такое блокировка дифференциала на ниву? Межосевой дифференциал –  это хорошо. Но ведь могут сложиться условия, при которых вращаться будет всего одно колесо из четырех. Какой смысл в полном приводе? Тольяттинские конструкторы это предусмотрели. Нива снабжена принудительной блокировкой межосевого дифференциала. Это значит, что водитель, в случае необходимости может уровнять скорости обоих мостов. Таким образом, постоянно будут вращаться по одному колесу на разных осях, в результате проходимость машины значительно повышается. Но использовать принудительную блокировку можно только по бездорожью. Кстати, некоторые водители, не особо вникают в конструкцию Нивы и ошибочно считают что, переключая малый рычаг назад, они включают передний мост. Нет, эта ручка как раз и блокирует межосевой дифференциал.

Из соображений проходимости было бы очень хорошо, если бы, пусть непродолжительное время, вращались все 4-е колеса. В этом случае автомобиль немногим бы уступал трактору.  Но Нива имеет, так называемый, свободный межколесный дифференциал, т. е. крутящий момент поочередно подается на одно из колес и принудительные блокировки на ниву не предусмотрена.

Более того, такой блокировки нет и у Шевроле-Нивы.

Американскому концерну настолько понравилась трансмиссия, что они перенесли ее на совместный автомобиль почти без изменений.  « Почти» – потому, что конструкторы GM объединили управление раздаткой и принудительной блокировкой дифференциала. Как результат – два рычага вместо трех. Патриотично настроенные владельцы отечественных внедорожников, считают, кстати, удобство от такого новаторства сомнительным. Еще одно изменение коснулось крепления раздаточной коробки. Благодаря ее новым опорам, вибрации в салоне стало гораздо меньше.

Принудительная блокировка межколесного дифференциала на Ниве

Вазовский внедорожник разрабатывался как автомобиль для села. В то время говорили, что дополнительные блокировки усложнят конструкцию, а значит, сделают ее более дорогой и менее надежной. Кроме того, Нива и без того обладает хорошей проходимостью. Это, наверное, правильно. Однако в стране, где процент дорог с твердым покрытием, от их общего числа, относительно небольшой, хочется большего.

Этим и воспользовались различные малые и большие предприятия, освоив выпуск дифференциалов с принудительной блокировкой. Сразу нужно отметить следующие.

Установка на Ниву вместо штатных дифференциалов, механизмов с принудительной блокировкой, существенно повышает нагрузку на полуоси и раздаточную коробку, что может привести к их преждевременному выходу из строя.

Поэтому прежде чем переоборудовать автомобиль нужно все хорошо взвесить и обязательно проконсультироваться со специалистами.

И, тем не менее, раз такая переделка возможна, нужно и о ней сказать несколько слов. В настоящее время наибольшее распространение получили дифференциалы:

  1. С пневматическим подключением;
  2. С электрическим подключением;
  3. Самоблокирующиеся.

Коротко – достоинства и недостатки каждого из них.

Пневматическое подключение.

Блокировка колес осуществляется из салона с помощью сжатого воздуха. При этом к мосту автомобиля прокладывается силиконовый шланг. Устройство достаточно надежно, но требует дополнительного дорогостоящего оборудования. Комплект шлангов, компрессор и ресивер, по стоимости иногда превосходят сам дифференциал.

Электрическое подключение

Шестерня дифференциала блокируется за счет кулачкового механизма, который активируется с помощью электромагнитов. Устройство надёжно и не требует технического обслуживания. Минус  – высокий потребляемый ток, предъявляет дополнительные требования к электрооборудованию.

Самоблокирующиеся механизмы

Принцип действия у них разный. Одни блокируются при малейшей пробуксовке, другие при увеличении нагрузки на колеса. Однако независимо от конструкций они не требуют участия человека, а потому популярны у владельцев внедорожников. Но основное их достоинство том, что они не имеют столь жесткой блокировки как все остальные виды, а значит, частично снимают с полуосей дополнительную нагрузку.

Видео: блокировки на ниву, цена

А также что такое блокировка дифференциала

Заключение

О блокировках  Нивы все. Можно подвести краткий итог:

  • Для включения принудительной блокировки Нивы, передний маленький рычаг нужно подать назад;
  • Включать блокировку нужно непосредственно перед преодолением тяжелого участка дороги. Не рекомендуется пользоваться ей на дорогах с твердым покрытием.
  • Нива оснащена только межосевым дифференциалом, межколесный – отсутствует.
  • У Нивы-Шевроле рычаг управления блокировкой совмещен с рукояткой демультипликатора.
  • Установка на Ниву дифференциала с принудительной межколесной блокировкой, может существенно снизить срок службы некоторых деталей.

И последнее, при использовании блокировок, изменяется управляемость автомобилем, в частности увеличивается радиус поворота. Это нужно помнить для обеспечения безопасности.

Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на нас в Яндекс-Новостях!
Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Новостях!
Дифференциалы повышенного трения

| HowStuffWorks

В «Страхе и ненависти в Лас-Вегасе» Хантер С. Томпсон привел перечень наркотиков в автомобиле, который включал пять листов сильнодействующей промокательной кислоты или диэтиламида лизергиновой кислоты (LSD). Не волнуйтесь, но ваш автомобиль может похвастаться и LSD — в виде дифференциала повышенного трения . Он не отправит вас в галлюцинаторное путешествие по стране летучих мышей, но поможет решить некоторые проблемы, связанные с более простым открытым дифференциалом.

Когда открытый дифференциал выполняет свою работу, он обеспечивает передачу одинакового крутящего момента на каждое колесо. Фактически прилагаемый к колесам крутящий момент ограничен только двумя факторами: оборудованием и тягой. Что касается оборудования, вам нужен двигатель, способный производить мощность, и передачи, необходимые для ее передачи. Что касается сцепления с дорогой, колесо должно сцепляться с землей без проскальзывания, которое может произойти на льду, мокрой дороге или даже на сухой, если вы положите автомобиль на пол в неподвижном состоянии.Но что, если только одно колесо по льду или по грязи? Вы наматываете одно колесо, которое свободно вращается по скользкой поверхности, в то время как другое колесо получает такой же крутящий момент. Другими словами, у вас будет одно колесо крутиться в грязи, а одно колесо вообще не вращается.

Объявление

В дифференциалах повышенного трения используются различные механизмы, обеспечивающие нормальное действие дифференциала во время поворотов, а также решающие проблему проскальзывания. Когда одна из ведущих покрышек проскальзывает, LSD передает больший крутящий момент на нескользящее колесо.Как вы можете себе представить, в этом вся разница между побегом из канавы и необходимостью выбраться и толкнуться. В более распространенных LSD это достигается с помощью сцепления или корпуса, заполненного жидкостью. Чтобы узнать все о LSD с муфтой сцепления , вязкостной муфте и других разновидностях дифференциалов, прочтите статью «Как работают дифференциалы». Как и в случае с открытыми дифференциалами, некоторые работают между двумя колесами на оси, а другие — вдоль карданного вала между задними и передними наборами ведущих колес.

Что вы получаете, когда добавляете строчную «е» к «LSD»? Что ж, прилагательное «электронный» сигнализирует об улучшении, помимо прочего, нашей музыки, почты и зубных щеток.То же самое и с нашими дифференциалами повышенного трения.

Дифференциальные уравнения — интервалы действия

Онлайн-заметки Павла

Примечания Быстрая навигация Скачать

  • Перейти к
  • Примечания
  • Задачи практики и задания еще не написаны.Пока позволяет время, я работаю над ними, однако у меня нет того количества свободного времени, которое я имел раньше, поэтому пройдет некоторое время, прежде чем здесь что-нибудь появится.
  • Показать / Скрыть
  • Показать все решения / шаги / и т. Д.
  • Скрыть все решения / шаги / и т. Д.
  • Разделы
  • Замены
  • Моделирование с помощью прибора First Order DE
  • Разделы
  • Основные понятия
  • DE второго порядка
  • Классы
  • Алгебра
  • Исчисление I
  • Исчисление II
  • Исчисление III
  • Дифференциальные уравнения
  • Дополнительно
  • Алгебра и триггерный обзор
  • Распространенные математические ошибки
  • Праймер комплексных чисел
  • Как изучать математику
  • Шпаргалки и таблицы
  • Разное
  • Свяжитесь со мной
  • Справка и настройка MathJax
  • Мои студенты
  • Заметки Загрузки
  • Полная книга
  • Текущая глава

Исчисление I — Определение производной

Онлайн-заметки Павла

Примечания Быстрая навигация Скачать

  • Перейти к
  • Примечания
  • Проблемы с практикой
  • Проблемы с назначением
  • Показать / Скрыть
  • Показать все решения / шаги / и т. Д.
  • Скрыть все решения / шаги / и т. Д.
  • Разделы
  • Деривативы Введение
  • Интерпретация производного инструмента
  • Разделы
  • Пределы
  • Применение производных инструментов
  • Классы
  • Алгебра
  • Исчисление I
  • Исчисление II
  • Исчисление III
  • Дифференциальные уравнения
  • Дополнительно
  • Алгебра и триггерный обзор
  • Распространенные математические ошибки
  • Праймер комплексных чисел
  • Как изучать математику
  • Шпаргалки и таблицы
  • Разное
  • Свяжитесь со мной
  • Справка и настройка MathJax
  • Мои студенты
  • Заметки Загрузки
  • Полная книга
  • Текущая глава

Дифференциальные уравнения — собственные значения и собственные функции

Онлайн-заметки Павла

Примечания Быстрая навигация Скачать

  • Перейти к
  • Примечания
  • Задачи практики и задания еще не написаны.Пока позволяет время, я работаю над ними, однако у меня нет того количества свободного времени, которое я имел раньше, поэтому пройдет некоторое время, прежде чем здесь что-нибудь появится.
  • Показать / Скрыть
  • Показать все решения / шаги / и т. Д.
  • Скрыть все решения / шаги / и т. Д.
  • Разделы
  • Краевые задачи
  • Периодические и ортогональные функции
  • Разделы
  • Дифференциальные уравнения высшего порядка
  • Уравнения в частных производных
  • Классы
  • Алгебра
  • Исчисление I
  • Исчисление II
  • Исчисление III
  • Дифференциальные уравнения
  • Дополнительно
  • Алгебра и триггерный обзор
  • Распространенные математические ошибки
  • Праймер комплексных чисел
  • Как изучать математику
  • Шпаргалки и таблицы
  • Разное
  • Свяжитесь со мной
  • Справка и настройка MathJax
  • Мои студенты
  • Заметки Загрузки
  • Полная книга
  • Текущая глава
  • Текущий раздел
  • Practice Problems Загрузок
  • Проблем пока не написано.
  • Проблемы с назначением Загрузок
  • Проблем пока не написано.
  • Прочие товары
  • Получить URL для загружаемых элементов
  • Распечатать страницу в текущем виде (по умолчанию)
  • Показать все решения / шаги и распечатать страницу
  • Скрыть все решения / шаги и распечатать страницу
  • Дом
  • Классы
  • Алгебра
    • Предварительные мероприятия
      • Целочисленные экспоненты
      • Рациональные экспоненты
      • Радикалы
      • Полиномы
      • Факторинговые многочлены
      • Рациональные выражения
      • Комплексные числа
    • Решение уравнений и неравенств
      • Решения и наборы решений
      • Линейные уравнения
      • Приложения линейных уравнений
      • Уравнения с более чем одной переменной
      • Квадратные уравнения — Часть I
      • Квадратные уравнения — Часть II
      • Квадратные уравнения: сводка
      • Приложения квадратных уравнений
      • Уравнения, сводимые к квадратичным в форме
      • Уравнения с радикалами
      • Линейные неравенства
      • Полиномиальные неравенства
      • Рациональные неравенства
      • Уравнения абсолютных значений
      • Абсолютные неравенства
    • Графики и функции
      • График
      • строк
      • Кругов
      • Определение функции
      • Графические функции
      • Комбинирование функций
      • Обратные функции
    • Общие графы
      • Прямые, окружности и кусочные функции
      • Параболы
      • Эллипсы
      • Гиперболы
      • Разные функции
      • Преобразования
      • Симметрия
      • Рациональные функции
    • Полиномиальные функции
      • Делительные многочлены
      • Нули / корни многочленов

Автомобильный дифференциал | Строительство автомобилей

Наружное и внутреннее колеса проходят разное расстояние за один и тот же промежуток времени при повороте автомобиля.Внутреннее колесо проходит меньше расстояния по внутренней линии, чем внешнее колесо. Так что момент вращения внешнего колеса должен быть быстрее внутреннего.

Подобное явление происходит при поступательном движении, если задние колеса автомобиля имеют разные диаметры, что вполне возможно при неравномерном распределении нагрузки на автомобиль кузов, неравномерность износа шин, различное внутреннее давление в шинах и когда езда по неровной дороге.

Дифференциал предназначен для обеспечения вращения ведущих колес с разной скоростью.

Типы дифференциалов в автомобиле

В автомобиле есть три основных типа дифференциала:

  • зубчатый дифференциал;
  • безредукторный дифференциал;
  • дифференциал червячной передачи.

Дифференциал может быть обычным или управляемым центральным дифференциал (дифференциал повышенного трения). Дифференциалы коробки передач обычные, а Безредукторный и червячный дифференциалы представляют собой дифференциал повышенного трения.

Дифференциалы делятся симметрично и асимметрично в зависимости от того, равномерно ли он распределяет крутящий момент между полуосями в равной степени.

Как работает дифференциал Работа?

Чтобы понять, что делает дифференциал, вы можете увидеть рисунок 1. На рисунке ниже показана работа дифференциала.

а — при движении по прямой траектории; б -при вождении автомобиля в повороте; 1 и 8 — полуоси; 2 и 6 — полуоси-шестерни; 3 — ведомое колесо главной передачи; 4 — ось сателлита; 5 и 9 — спутники; 7 — коробка дифференциала.

Шестерня симметричная Дифференциал

На рисунке 2 показаны детали симметричного дифференциала, устанавливаемые между полуосями ведущих колес.Две чашки дифференциала 1 и 5 соединены болтами 6. На коробке дифференциала находится ведомая шестерня главной передачи, обеспечивающая привод во вращение коробки передач.

Рисунок 2. Детали симметричного дифференциала: 1 и 5 чашки дифференциала; 2 и 7 — шайбы; 3 — полуосевые шестерни; 4 — спутники; 6 — болты; 8 — крестовина дифференциала.

Крестовина 8 зажата между чашками дифференциала, на шипах которых прямозубые конические шестерни, так называемые сателлиты 4, входящие в зацепление с двумя коническими шестернями 3, могут свободно вращаться и могут повернуть.

Шестерни с внутренним шлицы соединены со шлицевыми концами полуосей, свободно проходя через отверстия в коробке дифференциала. На внешних концах осей расположены колеса. Под торцевые поверхности сателлитов ставятся шайбы 2 и 7. полуосевые шестерни для уменьшения трения.

Когда дифференциал коробка 7 вращается, в ней вращаются полуоси 1 и 8 через полуосевые шестерни 2 и 6 и сателлиты 5 и 9.

передача крутящего момента происходит в следующем порядке: через ведомое колесо 3 главной передачи к коробке дифференциала 7, к оси 4 сателлитов, к сателлиты 5 и 9, полуосевые шестерни 2 и 6 и полуоси валы 1 и 8.Сателлиты, кроме того, могут вращаться на собственных осях, поэтому они может изменять частоту вращения полуосевых шестерен относительно коробка дифференциала.

Если сателлиты не вращаются на оси, то валы обоих полуосей вращаются на такая же скорость. Это происходит, когда автомобиль движется по прямой и ровной дороге, когда задние колеса с одинаковым сопротивлением качению проходят тот же путь. А также следовательно, у них одинаковая скорость вращения.

Когда автомобиль поворачивает вправо, сателлиты, вращаясь на своих осях, вращаются вокруг осевых шестерен и увеличивают скорость вращения полуосевой шестерни 2 и соответствующих полуосей 1 и колес.В это время скорость вращения полуосевой шестерни 6 снижается. Это снижает скорость вращения полуоси 8 и колеса, связанного с зубчатым колесом 6. Скорость коробки дифференциала всегда остается половиной суммы скоростей вращения левого и правого полуосей.

Центр дифференциал

В автомобилях с двумя В ведущих мостах используется межосевой дифференциал. Корпус межосевого дифференциала прикреплен к картеру главной передачи промежуточной оси.Передний центр Чашка дифференциала прикручена к задней чашке. Дифференциальный механизм — это внутри размещены сателлиты с крестовиной, коническая шестерня привод промежуточного моста и ведущее колесо заднего моста.

Шестерня с шлицы постоянно находятся в зацеплении с конической шестерней главной передачи промежуточная ось, а колесо с валом, передающим вращение главная передача заднего моста. Шестерня имеет внешние зубья, с помощью которых муфта с внутренним зацеплением и муфта блокировки дифференциала находятся в постоянном помолвка.

Конструкция центрального дифференциала

а — конструкция межосевого дифференциала; б — выключатель механизма блокировки; 1 — шестерня ведомая коническая; 2 — картер главной передачи; 3 — шестерня приводная цилиндрическая; 4 — шайба опоры сателлита; 5 — спутник; 6 — сателлитная бронзовая втулка; 7 — полуосевая шестерня; 8 — опорная шайба полуосевой шестерни; 9 — крест; 10 — шестерня ведомая цилиндрическая; 11 — фланец; 12 — корпус межосевого дифференциала; 13 — передняя чашка дифференциала; 14 — микровыключатель; 15 — вилка замка сцепления; 16 — запорный механизм срабатывания; 17 — ведущая коническая шестерня; 18 — вал привода заднего моста; 19 — гайка стопорная; 20 — распорная втулка; 21 — замковая муфта; 22 — внутренняя зубчатая муфта; 23 — шестерня коническая промежуточного ведущего моста; 24 — коническая шестерня ведущего заднего моста; 25 — штанга; 26 — корпус; 27 — нажимная пружина; 28 — возвратная пружина; 29 — чашка шатуна; 30 — мембрана.

Как работает межосевой дифференциал

Когда вилка движется муфта вперед, последняя скользит по внешним зубьям внутреннего сцепляется и входит в зацепление с внешними зубьями правой чашки дифференциала, соединение шестерни с картером дифференциала для блокировки центра дифференциал.

Во избежание механизм блокировки от выключения, внутренняя зубчатая муфта имеет два зубчатые венцы с внешней стороны, а толщина зубьев внешнего зубчатого венца составляет больше 0.На 4 мм больше толщины зубьев внутреннего обода шестерни. В активировать запорный механизм, водитель должен открыть клапан, направляя сжатый воздух между крышкой и мембраной блокирующего механизма. В мембрана сжимается, изгибается и преодолевает сопротивление пружины, воздействуя на чашку стержня через пружину и перемещает стержень, а вместе с ним розетка.

При этом замыкаются контакты микровыключателя, в том числе контрольная лампа на панели приборов.Принудительная блокировка дифференциала применяется при движении по скользкой и сырой грунтовой дороге. Наличие дифференциала в приводе на ведущие колеса автомобиля иногда отрицательно сказывается на его проходимости. Если одно из ведущих колес ударяется по скользкому участку дороги, а другое катится по сухому участку, то передача значительного крутящего момента на колесо, движущееся по сухому участку, не может из-за дифференциала.

В этом случае колесо, расположенное на скользком участке, проскользнет, ​​а другое встанет неподвижен.

Это происходит в результате того, что каждый сателлит представляет собой равноплечий пучок, равномерно распределяющий действующую на него силу между полуосевыми шестернями. Если одно колесо наезжает на скользкий участок дороги, то подключенная к нему полуосевая передача оказывает меньшее сопротивление спутнику и воспринимает весь передаваемый момент, в то время как другое колесо остается неподвижным, что устраняется блокировкой дифференциала.

В этом случае оба полуосевые шестерни будут принудительно вращаться с одинаковой скоростью.Это обеспечивается соединение шестерен между собой.

Дифференциальный сервис

Дифференциал детали необходимо смазывать, так как на них действуют значительные силы. Чтобы улучшить подачу смазки к этим деталям и увеличить износостойкость опорных шайб сателлитов, на коробка дифференциала. Дифференциалы легковых автомобилей обычно имеют два спутников, а у грузовиков и автобусов есть четыре спутника.

Как работают гарнитуры VR?

Виртуальная реальность проникла в сферу потребительских технологий.Теперь, не выходя из собственного дома, вы можете испытать другие миры, посетить реальные достопримечательности в виртуальном мире и сыграть в реалистичные игры, о которых вы никогда не мечтали в детстве.

Все эти возможности зависят от довольно интересного технологического оборудования — гарнитуры VR.

VR-гарнитуры варьируются от самых простых, сделанных из картона и нескольких линз, до очков с ЖК-экраном, заполненных сенсором, с технологией. HTC Vive, Oculus Rift и Playstation VR на сегодняшний день являются наиболее распространенными вариантами для ПК, а Samsung Gear VR и Google Cardboard работают с использованием вашего смартфона.Эти два разных типа гарнитур, на базе ПК или телефона, работают одинаково, но должны использовать разные возможности датчиков, чтобы каждая из их функций работала.

Есть еще одна область гарнитур VR, это автономная VR. Две основные автономные гарнитуры VR — это Oculus Go и Daydream. Короче говоря, автономная виртуальная реальность означает, что вы можете надеть гарнитуру и все готово. Вам не нужно другое устройство, такое как смартфон или компьютер, для запуска шоу.

Теперь, когда мы разобрались с основными параметрами гарнитуры VR, давайте попробуем разобраться в технологиях, которые используются в этих гарнитурах.

Базовая настройка гарнитур VR

Гарнитуры VR обычно требуют какого-либо ввода для работы или, по крайней мере, для вашего взаимодействия, кроме видения в цифровом мире. Это варьируется от простого отслеживания головы до контроллеров или даже голосовых команд и контроллеров. В разных типах гарнитур будут использоваться разные методы управления.

Такие устройства, как Oculus Rift и Playstation VR, известны как дисплеи на голове или HMD. Эти устройства не имеют встроенных в гарнитуру функций распознавания звука или отслеживания рук.

Цель гарнитур VR — создать реалистичную виртуальную среду в 3D, которая обманом заставляет наш мозг стирать границы между цифровым и реальным. Видео для гарнитуры подается с источника через экран смартфона, через кабель HDMI от компьютера или изначально отображается через экран и процессор гарнитуры.

Видео или изображение, размещенное на экранах VR, делится на две части, с индивидуальным видом для каждого глаза для создания трехмерной перспективы. Все экраны VR также будут использовать линзы между экраном и вашими глазами. Это помогает искажать отображаемое на экране изображение в нечто более реалистичное для наших глаз.

СВЯЗАННЫЕ С: ИСТОРИЕЙ И НАУКА ГАРНИТУРЫ ВИРТУАЛЬНОЙ РЕАЛЬНОСТИ

Короче говоря, линзы преобразуют изображение с плоского экрана в стереоскопическое трехмерное изображение. Это связано с углом и типом линз в гарнитуре.Линзы искажают два независимых изображения, по одному с каждой стороны, в правильную форму, соответствующую тому, как наши глаза иначе видели бы реальный мир.

Фактические изображения для каждого глаза отображаются с небольшим отклонением друг от друга. Если закрыть один глаз в гарнитуре вперед и назад, можно увидеть, как объекты в виртуальной реальности танцуют взад и вперед. Именно этот принцип позволяет виртуальной реальности быть трехмерной.

Одна из самых крутых вещей в VR — это не только то, что вы можете видеть в 3D, но, скорее, тот факт, что вы можете смотреть вокруг в 360 градусов и видеть, что изображение / видео реагирует на то, как вы двигаетесь твоя голова.Когда это происходит, движется не экран физически, а то, что отображается на экране, движется (очевидно), поэтому требуется сочетание впечатляющих датчиков и программного обеспечения, чтобы заставить эту иллюзию работать.

Датчики, обеспечивающие работу гарнитуры VR

В гарнитурах VR, в которые встроены датчики для отслеживания движения головы, концепция, известная как шесть степеней свободы, или 6DOF, используется для обеспечения работы отслеживания головы. Эта система в основном отображает вашу голову в плоскости XYZ и измеряет движения головы вперед, назад, из стороны в сторону, а также по рысканью и крену.

Датчики, обеспечивающие работу 6DOF, — это гироскопы, акселерометры и даже магнитометры. В гарнитуре Sony Playstation VR используются даже расположенные снаружи светодиоды, которые отслеживаются внешней камерой для определения высокоточного положения вашей головы в VR.

Поскольку гарнитуры работают, чтобы быть максимально реалистичными, они могут обмануть наш мозг, заставляя думать, что они находятся в виртуальном пространстве, задержка и скорость отклика должны быть безупречными. Движение отслеживания головы должно быть менее 50 миллисекунд .В противном случае наш мозг подумает, что что-то не так, и мы можем заболеть. В сочетании с такой скоростью отклика частота обновления экрана должна быть высокой, более от 60 до 120 кадров в секунду . Без высокой скорости отклика гарнитуры VR были бы устройством, вызывающим тошноту.

Для достижения полного ощущения реализма в большинстве сред виртуальной реальности будет использоваться бинауральное или даже трехмерное аудио для создания полного аудиовизуального ландшафта виртуальной среды. Это просто делается через наушники, но затем звук регулируется с помощью программного обеспечения на основе обратной связи от датчиков положения.

Гарнитуры Premium VR имеют возможность отслеживать движение, тогда как более дешевые гарнитуры имеют только статическую точку обзора или точку обзора, активируемую движением, и требуют других, более ручных операций ввода, например, с игрового контроллера. Отслеживание движения головы — одна из ключевых возможностей, которая делает эти гарнитуры более премиальными и, следовательно, делает их использование более реальным.

Oculus теперь фактически предлагает дополнительные датчики, которые вы можете приобрести для своей гарнитуры VR, которые позволяют игрокам повысить уровень точности в среде VR.

СВЯЗАННЫЕ С: ИССЛЕДОВАТЕЛИ ИЗОБРЕЛИ БОЛЕЕ РЕАЛИСТИЧЕСКОЙ СОЦИАЛЬНОЙ ВИРТУАЛЬНОЙ РЕАЛЬНОСТИ

И когда дело доходит до отслеживания вашего физического положения в комнате, Oculus теперь предлагает возможности, сопоставимые с HTC Vive, чего он не делал на улице.Владельцы Rift теперь имеют возможность приобрести третий датчик за 79 долларов и увеличить покрытие своей игровой зоны VR.

Гарнитуры разных производителей будут использовать разные датчики и массивы слежения, но в целом это включает в себя некоторую форму слежения за светодиодными точками на гарнитуре, которая передается на внешнюю камеру.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
