Что лучше ночник или тепловизор: Сравниваем прибор ночного видения с тепловизором

ЭОП ПРОТИВ ТЕПЛОВИЗОРА — Об оптике

Сравнение предобъективных насадок на примере приборов Dedal-552-DK3 и Dedal-TA2.380 Quest

Предобъективные насадки для дневных прицелов широко применяются снайперами спецподразделений. Охотники более консервативны: при ночной стрельбе с засидки или подхода они предпочитают использовать полноценные прицелы ночного видения. Но технологии не стоят на месте, меняется и подход охотников при комплектовании стрелковых комплексов.

Появление на гражданском рынке эффективных и доступных насадок стало причиной их активного внедрения в охотничью практику. Сегодня выбор между тепловизором и ЭОПом при покупке насадки остается главной дилеммой, которая усугубляется отсутствием соответствующего опыта у большинства охотников и избытком противоречивой информации. В этой статье пойдет речь о достоинствах и недостатках предобъективных насадок разного типа. Для подготовки материала были использованы изделия одного ценового диапазона производства компании «Дедал-НВ».

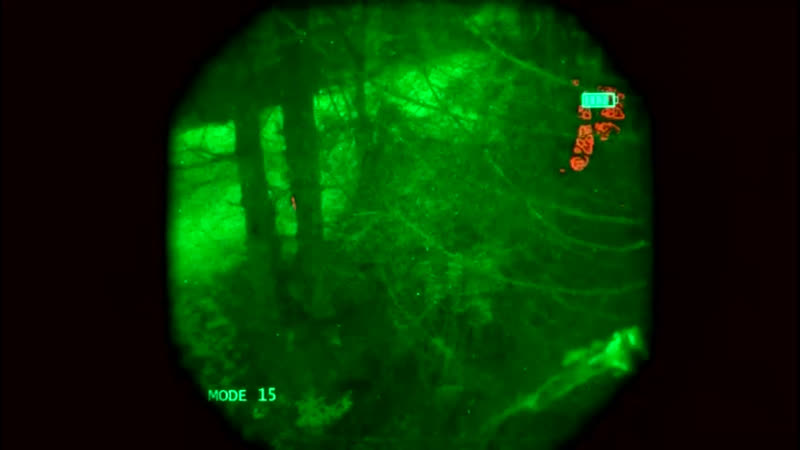

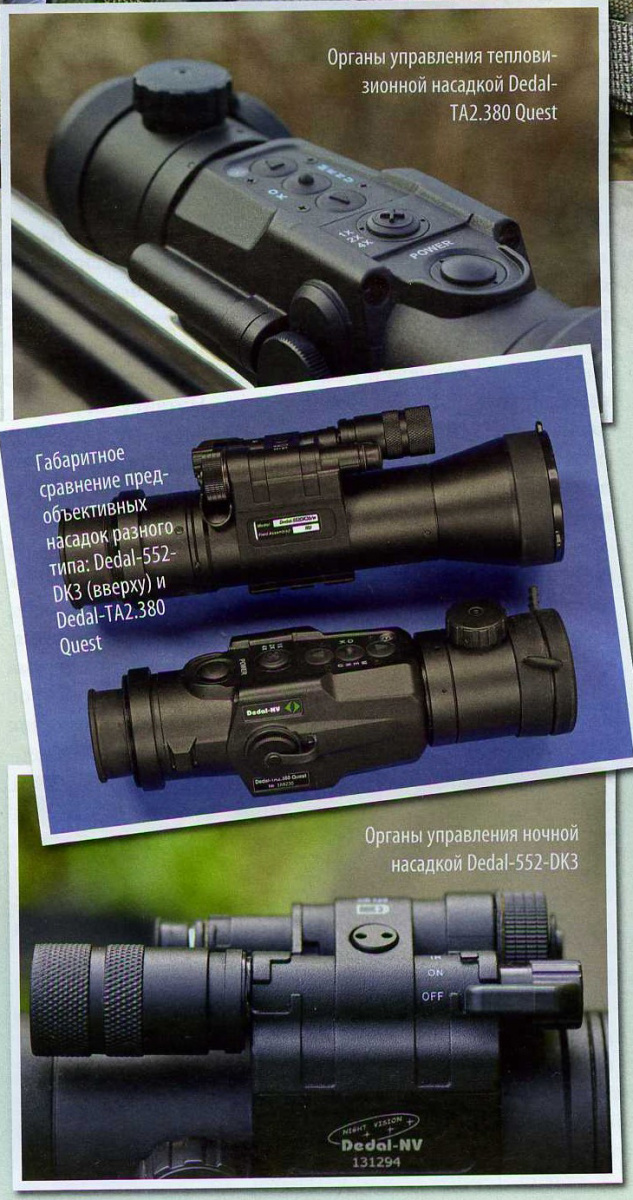

Прибор с ЭОП. Предобъективная насадка Dedal-552-DK3

Это прибор имеет защищённый от засветки ЭОП 3-го поколения и предназначен для расширения возможностей дневного прицела. Насадка имеет встроенный невидимый ИК-осветитель, светосильную оптику, высокое качество изображения по всему полю зрения, большой диаметр выходного зрачка и внутреннюю фокусировку объектива. Dedal-552-DK3 обеспечивает неизменность «нулевой» точки попадания при установке перед дневным прицелом. Корпус насадки герметичен, отличается компактностью и небольшой массой.

Изделие Dedal-552-DK3 устанавливается на объектив дневного прицела при помощи накидного затяжного адаптера. При наличии перед дневным прицелом горизонтальной или боковой планки «Пикатинни» насадку можно закрепить при помощи специализированных кронштейнов.

Насадка Dedal-552-DK3 также может использоваться в качестве полноценного ночного монокуляра. Для этого на изделие при помощи переходного кольца устанавливается дополнительный 2х окуляр. Помимо этого, насадка, при наличии специального переходного кольца, может быть использована для наблюдения или фото/видеосъёмки в ночное время. Есть возможность установки пульта дистанционного управления.

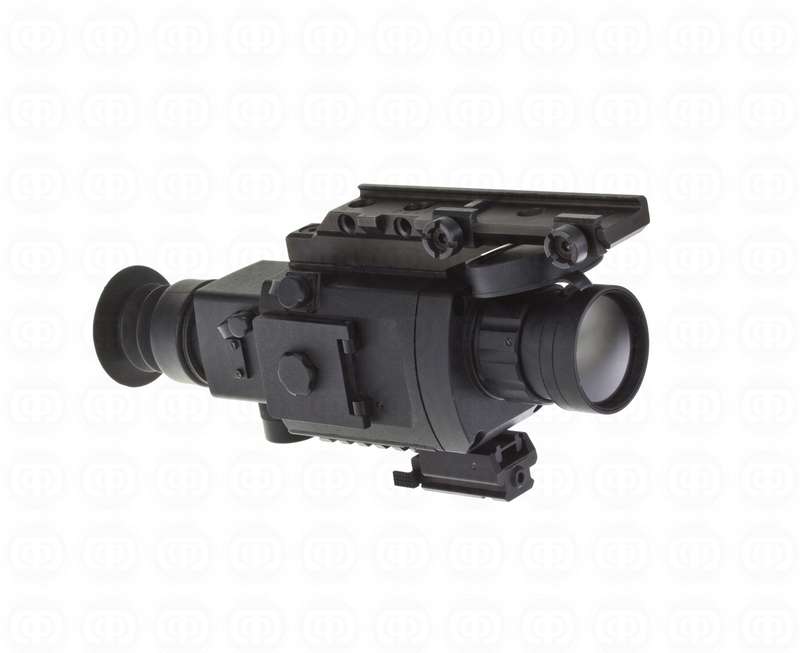

Тепловизор. Поедобъективная насадка Dedal-TA2.380 Quest

Это сложный многофункциональный прибор. Он предназначен для использования в виде предобъективной насадки для стрельбы в любое время суток и прибора для наблюдения и записи видеоинформации. Изделие имеет удобное меню.

В приборе применена неохлаждаемая матрица с разрешением 384×288 пикселей. Диапазон ручной фокусировки — от 5 м до бесконечности. Оптическое увеличение: 1х — в режиме насадки, 2х — при использовании прибора в режиме прицела или монокуляра. Внутренняя выверка: 17 мм на 100 м — в режиме прицела и 34 мм — в режиме насадки. Прибор имеет прочный герметичный корпус. Питание осуществляется от 2-х элементов типа CR123, время непрерывной работы прибора не менее 4-х часов.

Возможно применение внешней батареи и видеорекордера. Масса насадки — 0,64 кг, общая длина — 273 мм, максимальный диаметр — 73 мм.

Электроника насадки Dedal-TA2.380 Quest позволяет получить оптимальный уровень динамического контраста, она автоматически корректирует яркость и контрастность. Всё это обеспечивают хорошее качество изображения. Фирменная «фишка» тепловизоров Dedal — это система автоматической калибровки сенсора, т.е. — никаких шторок и зависаний «картинки». Высокая частота обновления кадра — гарантия отсутствия «смазывания» цели. В меню прибора есть возможность выбора оптимальной цветовой схемы и прицельной марки, можно удалять «битые» пиксели. Насадка имеет внутреннюю фокусировку объектива, без проблем «держит» крупные калибры и быстро включается — менее чем за 3 секунды.

Применение Dedal-TA2.380 Quest в качестве предобъективной насадки имеет следующие особенности: обеспечение неизменной СТП, сохранение всех «тактических» возможностей прицела (кроме верхних значений кратности), большой размер выходного зрачка и возможность внутренней выверки прицельной сетки.

Унифицированная посадочная резьба под адаптеры предназначена для установки насадки на дневные прицелы.

В крайнем случае Dedal-TA2.380 Quest можно использовать в качестве автономного тепловизионного прицела для различного оружия. В такой ипостаси прибор имеет возможность оперативного ввода дистанций стрельбы. Внутренняя выверка, оптическое и цифровое увеличение от 2х до 8х, несколько прицельных сеток, «нулевая» диоптрийная фиксированная установка, запоминание баллистики для 8-ми типов оружия или патронов — всё это делает из насадки тепловизионный прицел. При этом отмечу, что прибор не имеет диоптрийной нас тройки, что для некоторых охотников может стать причиной снижения комфортности во время прицеливания.

Подготовка приборов к стрельбе

Перед тем как отправиться на стрельбище, мне и «моему второму номеру» пришлось досконально разобраться со всеми тонкостями работы насадок. Это довольно простые в освоении, но специфические приборы. Их эффективность напрямую зависит от степени изученности матчасти и уровня подготовленности стрелка.

Все подготовительные работы с приборами, такие как их настройка и регулировка креплений на прицел или оружие, необходимо выполнить заранее, желательно — в дневное время суток. После чего установка приборов на стрелковый комплекс возможна и вслепую, но и для этого тоже нужна хотя бы минимальная тренировка. Не стоит забывать, что при стрельбе вам придётся управлять насадкой на ощупь. Для этого нужно добиться уверенности и безошибочности в манипуляциях с прибором.

Стреляем

Стрельба велась в сумеречное и ночное время на дистанции 100 м, при температуре воздуха +10°С. Для стрельбы с насадкой ночного видения использовались бумажные мишени формата А4. Стрельба с тепловизионной насадкой велась по фанерному щиту с вкрученным саморезом, шляпка которого предварительно подогревалась при помощи зажигалки.

В тестах было задействовано 3 винтовки под патрон 7,62x54R (СВ-98, «Тигр», винтовка обр. 1891/30 гг.), винтовка калибра .308 Win (Tikka ТЗ Taktical) и высокоточная 6,35-мм пневматическая винтовка Ataman Varmint М2. На оружие устанавливались дневные прицелы Dedal DH 5-20×56, DH 7-28×56 и DS 3-12×50. Использованные переходники — кольцевые типа AD540-D50 и кронштейн на планку «Пикатинни». Производитель рекомендует как свои адаптеры, так и изделия производства хорватской компании «Rusan». Установка насадок на дневные прицелы производится легко и быстро — буквально за несколько секунд.

Лучшая «картинка» с насадками получается на минимальной кратности дневных прицелов. В случае с тепловизионной насадкой оптимальное соотношение качества изображения и увеличения было отмечено на кратностях до 7х. При более сильном увеличении изображение цели начинает дробиться на пиксели. Стрельбе это не мешает, но может раздражать. Насадка с ЭОП позволяет получить достаточно качественное изображение на кратностях даже выше 10х.

Обе насадки требуют фокусировки объектива при изменении дистанции и при изменении окружающей обстановки, к примеру — изменении невидимого невооружённым глазом спектра ночного неба.

С учётом того, что дневной прицел также нуждается в отстройке параллакса, результативная стрельба с насадкой невозможна без дополнительных манипуляций. Это усложняется работой на ощупь, левую руку приходится тянуть к насадке далеко вперёд (отчасти это решается применением пульта ДУ). Органы управления обоих приборов удобны для голых рук, в перчатках в поисках нужной кнопки можно ошибиться.

При использовании предобъективных насадок стрелок почти наверняка столкнётся с изменением средней точки попадания пули. Это связано с изменением колебаний оружейного комплекса. Проблемой это не является, т.к. смещение СПТ в данном случае не является хаотичным. Стрелок на практике выявляет параметры этого смещения и потом, при установке насадки, вносит соответствующие поправки при помощи механизма выверки дневного прицела.

На практике это не всегда удобно. Поэтому в меню тепловизионной насадке Dedal-TA2.380 Quest есть возможность внутренней выверки. Это позволяет скорректировать смещение СТП (обнулиться) прямо в меню прибора. В последующем, при установке насадки на объектив прицела, каких-либо манипуляций с корректировкой «нуля» не требуется.

Результаты стрельбы и предварительные выводы

В оптимальных условиях и грамотной предварительной настойке приборов применение предобъективных насадок даёт хорошие результаты. В нашем случае такие результаты были получены на дистанциях от 50 до 150 м. Точность и кучность стрельбы с насадками близка к результатам стрельбы с дневным прицелом на такой же кратности. При ухудшении условий и некомпетентной эксплуатации приборов результаты могут отличаться от ожидаемых. Многое зависит не только от самих насадок, но и от используемого дневного прицела, а также оружия.

Достоинства насадок заключаются в следующем: с их помощью можно легко и быстро превратить обычный дневной прицел в эффективный «ночник». Уровень эффективности и общее соответствие полученного комплекса поставленным задачам можно определять как типом применяемой насадки (ночь/тепло), так и её ТТХ.

В оптике чудес не бывает, так что недостатки у насадок тоже есть. Первый минус — общая громоздкость конструкции. Общая масса дневного прицела вместе с насадкой больше веса специализированного ночного/тепловизионного прицела, при этом ТТХ насадок уступают характеристикам полноразмерных ночных или тепловизионных приборов. Возможности насадки во многом определяются характеристиками дневного прицела, к примеру — полем зрения последнего.

Для установки насадки на прицел или планку «пикатинни» необходимы качественные кронштейны. На некотором оружии применение насадок осложнено или невозможно в принципе. Если предполагается крепление насадки на объектив дневного прицела, нужно быть уверенным в достаточной прочности его конструкции, особенно — при использовании на оружии с большим импульсом отдачи.

В сети Интернет и в приватном общении с сотрудниками спецподразделеиий иногда можно услышать мнение о превосходстве импортных предобъективных насадок над отечественными разработками. Это не совсем так, вернее — совсем не так. Да, различия есть, они кроются в конструктивных особенностях. Но прямое сравнение эксплуатационных характеристик аналогичных приборов иностранной и отечественной разработки (в данном случае речь идёт о продукции «Дедал- НВ») демонстрирует идентичную эффективность. К сожалению, в России практически неизвестна история разработки ночных приборов, что «тянет» за собой негативные стереотипы.

Начало разработки «ночников» и тепловизоров в СССР. Несколько малоизвестных фактов

В сети Интернет и в многочисленных печатных работах на тему ночной оптики приоритет в её разработке безоговорочно отдаётся иностранцам. Общеизвестно, что в конце ВОВ немцы стали применять приборы ночного видения, в т.ч. — прицелы для ствольной артиллерии и стрелкового оружия. Есть сведения об использовании «ночников» и войсками союзников. Количество используемых приборов было невелико и носило экспериментальный характер.

На этом фоне факт наличия и массового применения ПНВ в Красной Армии и ВМФ малоизвестен, что стало причиной несправедливого отношения наших граждан к отечественной науке и промышленности.

В СССР первые И К ПНВ появились ещё во второй половине 1930-х гг. Советские ночные приборы с ЭОП для флота и бронетехники серийно выпускались с 1942 года, а ИК-прицелы для стрелкового оружия — с 1943 года. Но самое интересное то, что возможность теплопеленгации объектов СССР была технически подтверждена в 1927 году, а первые результаты в этом направлении были достигнуты уже в 1934 году.

Имеющиеся данные позволяют уверенно говорить о том, что советская ночная техника по своим ТТХ не уступала приборам германской разработки. Некоторые документы позволяют говорить о том, что некоторые технические решения советских ИК-«ночников» были заимствованы немцами. Советские ночные приборы успешно эволюционировали.

В период перестройки и в 1990-х гг. по российской науке и промышленности был целенаправленно нанесён уничтожающий удар. Восстановление научно-промышленного потенциала заняло много времени. Были утеряны кадры, преемственность, технологии, материально-техническая база.

Снизилось качество высшего образования. В таких условиях наладить выпуск конкурентоспособной продукции было непросто, но российские производственники смогли это сделать.

В условиях санкций ярко проявились недостатки в сегменте отечественной оптико-механической и электронной промышленности. В России нет серийного выпуска матриц для тепловизоров, есть проблемы с оптическим стеклом, мы вынуждены покупать электронику и современные станки. Это серьёзная проблема.

При этом наши производители умудряются выпускать качественную продукцию специального и гражданского назначения. Оптика компании «Дедал-НВ» продаётся не только в России. А если быть точнее, то статистика заграничных продаж оптических приборов этого бренда говорит о том, что его экспортные объёмы превосходят возможности внутреннего рынка.

Заключение

Предобъективные насадки — это одно из важнейших направлений в развитии ночной оптики. На сегодняшний день рынок предлагает насадки с ЭОП, тепловизионные и цифровые насадки. «Цифра» стремительно развивается в целом, но цифровые насадки не особо популярны, да и вряд ли у них есть какие-либо рыночные перспективы. Эксперты и практики уверены в одном: будущее — именно за тепловизорами.

Если мы говорим о выборе между насадкой с ЭОП или тепловизором, то сравнивать нужно приборы примерно одинакового уровня (а лучше сравнивать «вживую»). То есть, если мы берём ночную насадку с заявленной дистанцией обнаружения 400-500 метров, то и тепловизор должен иметь примерно такие же ТТХ. Такие изделия сейчас имеют примерно одинаковую цену, что для неподготовленного покупателя является ещё одним дезориентирующим фактором. Но тут есть одно большое «но».

Дальность обнаружения цели для тепловизионных приборов сегодня высчитывается по геометрической формуле, исходя из размера пикселя и фокуса объектива. В результате рекламные проспекты некоторых производителей содержат фантастические дистанции обнаружения и распознавания цели. С одной стороны оно вроде так и есть: загорелся пиксель — цель формально обнаружена. Но что это за цель? И цель ли это? Поэтому реальные дистанции обнаружения и распознавания всегда будут меньше заявленных. Конечно, не все производители готовы отказаться от привычного расчёта ТТХ своих приборов. Поэтому при выборе тепловизора надо скептически относиться к рекламной информации.

Для приборов с ЭОП такой подсчёт усложнён. Мало того — в России мало кто из производителей может это точно подсчитать. Здесь достоверность информации напрямую зависит от квалификации расчётчика и чистоплотности производителя. Компания «Дедал-НВ» к заявленным ТТХ своих приборов подходит более ответственно.

При использовании насадки с ЭОП стрелок получает картину реального рельефа и, к примеру, может «читать» ветер. В отличие от тепловизора ЭОП позволяет видеть мираж, изображение здесь более объемное, трёхмерное. Главный минус классического «ночника» — снижение дальности и эффективности его работы при недостатке естественного освещения, что требует применения ИК- подсветки.
Тепловизор, если говорить упрощённо, даёт «картинку» в виде контраста температур. В некоторых условиях, к примеру — где-нибудь в летних скалах после захода солнца, эта особенность тепловизора превращает всё поле зрения в сверкающий калейдоскоп. Обнаружить цель в этом переливающемся месиве — непростая задача. К тому же далеко не факт, что и в других условиях в прицел с тепловизионной насадкой цель будет видно лучше, а уж тем более — что её будет легче идентифицировать. Именно поэтому в некоторых городах США для снайперов спец- подразделений запрещено использование тепловизоров — нет гарантии надёжного распознавания и идентификация цели. В итоге специалисты вынуждены пользоваться приборами с ЭОП.

Обнаружение цели при помощи тепловизора производится быстрее — это факт. Но для насадки с ЭОП (в сравнении с «теплом») дистанция эффективной стрельбы будет ближе к дистанции распознавания и идентификации. При определённых условиях ЭОП имеет преимущества перед тепловизором благодаря более высокому разрешению. Конечно, уже сегодня есть тепловизоры с высочайшим качеством «картинки», где имеется и высокая детализация цели и хорошая прорисовка фона. Но это габаритные и очень дорогие приборы с охлаждаемой матрицей, которые недоступны для абсолютного большинства российских пользователей.

Ещё один важный фактор, который может решающе сказаться на результатах стрельбы с насадкой — это туман и осадки. На практике термоприцелы «видят» лучше «ночников» с ЭОП в условиях небольшого дождя, в лёгкий туман и в дымовой завесе.

Насадку с ЭОПом можно использовать совместно с ЛЦУ в инфракрасном режиме. В некоторых случаях, к примеру — при наличии зон «затенения», в обычный «ночник» можно увидеть то, что недоступно тепловизору. В таких условиях насадка с ЭОП получает существенную, а иногда и решающую фору благодаря возможности «подсветить» цель. Эти нюансы больше значимы для специальных целей, но такая информация может быть полезной и охотникам. В горах менее эффективен ЭОП — спектр ночного неба для «ночника» слишком тяжёлый. В городе и при луне предпочтительнее насадки с электронно-оптическим преобразователем.

Конечно, любому снайперу или охотнику было бы заманчиво иметь универсальный прибор, совмещающий в себе тепловизионный и ЭОП каналы. Такие разработки уже есть. Но, если мы говорим о такой оптике для стрелкового оружия, пока что это слишком дорого и громоздко.

Появление компактных тепловизионных прицелов, насадок и «гляделок» стало революционным событием. Для охотников такая ситуация со всех сторон является очевидно выигрышной. А вот военным стремительное развитие технологий даёт не только потенциальное превосходство, но и добавляет головной боли.

Тепловизор на винтовке — это огромное преимущество. Особенно в тех случаях, когда противник таких приборов не имеет вообще. А вот если термоприцелами и «гляделками» оснащены обе стороны, это меняет дело. Вплоть до того, что уже сейчас коренным образом пересматривается тактика действий не только снайперов и бойцов спецпод- разделений, но и обычной мотопехоты. И это даже без учёта оснащения тепловизорами бронетехники, пилотируемой и беспилотной авиации. Это обычный виток технического прогресса. Но преимущество будет иметь тот, на чьей стороне как качественное, так и количественное превосходство в техническом оснащении. А это значит, что всё ещё только начинается.

Продолжают развиваться «ночники» с ЭОП, эти приборы уже дошли до IV поколения. Это направление будет «на плаву» ещё как минимум 5-10 лет. Списывать со счетов прицелы и насадки с ЭОП пока никто не собирается.

PS или Что показала IWA-2019

30-40 производителей представили предобъективные насадки, причём в подавляющем большинстве это были тепловизионные приборы.

На фоне импортных изделий, которые в основном имеют малый диаметр выходного зрачка (что плохо при работе с дневными прицелами большой кратности), насадки производства Dedal смотрелись достойно. Это, в приватных беседах, отмечали и представители конкурирующих фирм.

В Европе для охоты запрещены ночные прицелы. Это стало причиной появления огромных объективов дневных прицелов, постоянных поисков наивысших значений просветления оптики и работой над многоуровневой подсветкой. Всё ради возможности хотя бы на несколько минут продлить сумеречную видимость в дневной прицел. Применение ночных насадок для европейских охотников стало законным выходом из ситуации. Вечерняя/ночная охота в Европе в основном производится с вышки и не подразумевает больших дистанций стрельбы. Поэтому популярностью пользуются относительно недорогие насадки, где компактность, малая масса и доступность является наиболее важными параметрами.

В России к конструированию и применению пред- объективных насадок подходят с принципиально иных позиций: стараются «выжать» из конструкции максимум возможного. Иностранцы идут по другому пути: делают бюджетные изделия, которые, хоть и востребованы рынком, но имеют худшие параметры. Поэтому на прилавках российских магазинов часто можно найти отечественные приборы, превосходящие импортные аналоги.

(Протестированные предобъективные насадки производства «Дедал-НВ» можно приобрести у официального дилера — компании rika.sale, тел. 8-800-200-63-13).

Прицел ночного видения или тепловизионный прицел?

   Конечно, раньше так вопрос не стоял. Прицелы ночного видения делятся  на три категории поколений, каждая из которых значительно отличается по качеству изображения и по цене. Независимо от производителя, будь то московские Дедал или СОТ, белорусские Phantom или Диполь, качество картинки определяется  чувствительностью и разрешением, а ЭОПы (электронно-оптические преобразователи) устанавливаются преимущественно новосибирские. Тепловизионные же прицелы (или теплоприцелы на сленге охотников) ранее находились в заоблачном ценовом диапазоне и были доступны лишь баловням судьбы.

   И вот, случилась ожидаемая революция, тепловизионные прицелы Pulsar Apex появились на российском рынке, сравнявшись по цене с ночниками 3-го поколения. Иными словами, у продвинутых охотников возникла дилемма, что круче: условный Дедал 490 DK3 или Pulsar Apex XD75.

   Здесь стоит отступиться. Бытует мнение, и оно вполне справедливо, мол все эти ночники по безумным ценам — праздное баловство, а настоящему охотнику достаточно надежного карабина,  острого глаза и ночного прицела 1-го поколения. Безусловно, это так. Только возможности наблюдения 1-го и 2-го поколения отличаются, как «Жигули» от  «Фольксвагена», не говоря о «Мерседесе» 3-го поколения. Можно ведь на охоту ходить, как в древности,  с заточенной палкой, а можно использовать последние достижения цивилизации, получая от этого удовольствие.

   Ранее в более менее доступном ценовом диапазоне имелись лишь тепловизионные монокуляры Pulsar Quantum HD с частотой 30Гц, и, чуть позднее, 50-герцовые XD. В плане обнаружения теплоконтрастных объектов они, безусловно, давали фору ночным прицелам. Охотники вынуждены были иметь и то, и другое. Теперь же, появилась возможность обнаружения, наблюдения и, непосредственно, прицеливания при помощи одного прибора Pulsar Apex XD.

   Однако, многие охотники утверждают, что, к примеру, у прицела ночного видения 3-го поколения картинка лучше, чем у тепловизионного прицела, можно разглядеть «холодные» предметы, такие как ветки, перекрывающие траекторию, или рога животного, определяющие его пол. Зато, в безлунную ночь прицел ночного видения будет нуждаться в подсветке, что может испугать зверя, теповизору же нипочем ни кромешная тьма, ни кустарник, ни туман, ни задымление.

   Ответа на вопрос, что круче, уважаемые охотники, у меня нет. Возможно, это хороший ночник плюс тепловизор, быть может — тепловизионный прицел, а может быть достаточно и ночного прицела 1-го поколения? Или взять все-таки палку покрепче, да хорошенько заточить?

                                                                                                                                                                                                 август 2015 года

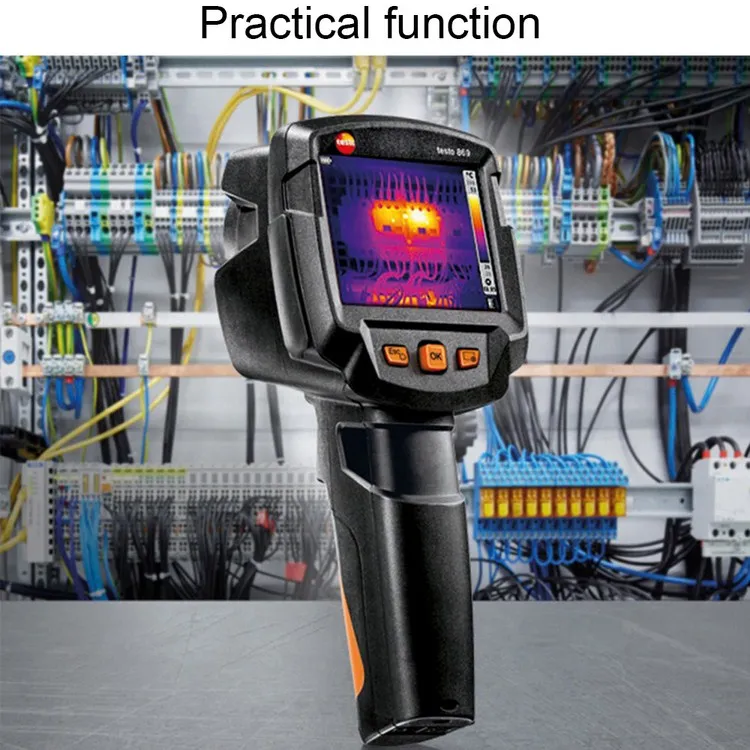

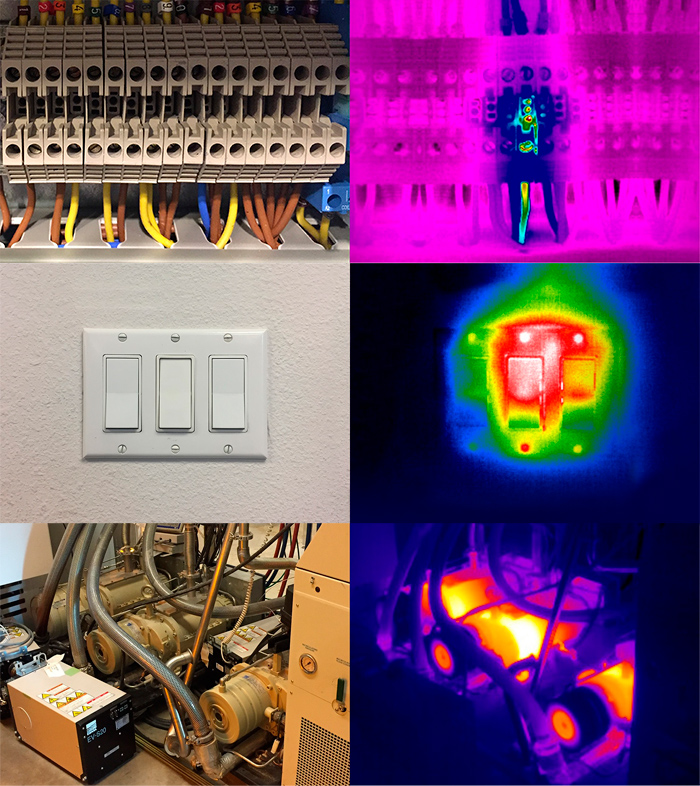

Приборы ночного видения и тепловизоры для инспекций.

Самые доступные варианты.

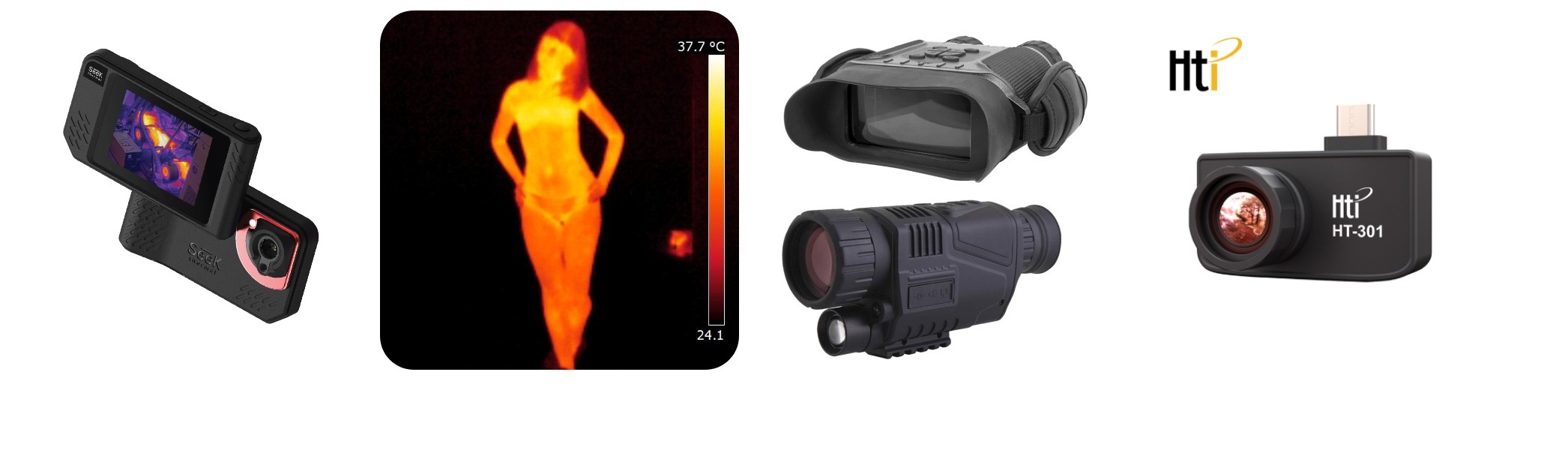

Самые популярные и востребованные модели из доступных: приборы ночного зрения и тепловизоры для личного использования. Без проблем с таможней — из наличия в РФ.

Внимание, очень важно. Большинство лотов имеются на логистических складах в Российской Федерации — при выборе заказывает с местного склада, это позволит избежать проблем с таможней. Плюс ускоряет доставку в разы и обеспечивает локальную гарантию. Не забываем и про купоны на скидку.

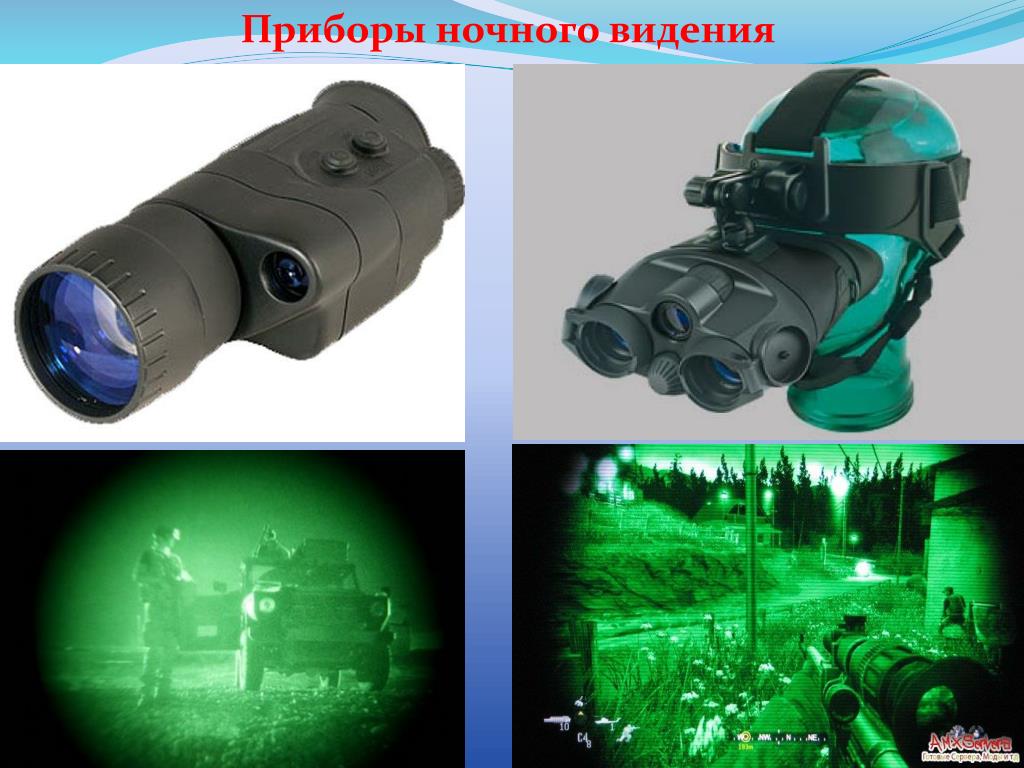

Сразу хочу сказать, что не стоит путать тепловизоры и монокуляры ночного видения. Они работают по разному принципу. Тепловизор имеет в своем составе микроболометрическую матрицу, чувствительную к инфракрасному излучению. Бытовой тепловизор способен измерять температуру объектов и отображать температурную разницу от  минус  градусов С. А если установить дополнительное охлаждение, то можно смотреть и абсолютную температуру (от 0 К). Для этого умельцы устанавливают многосекционные охладители Пельтье или Стирлинга.
А вот приборы ночного зрения гораздо проще по конструкции — это обычная CMOS-фотоматрица, такая же, как и на фотоаппаратах, вот только отсутствует ИК-фильтр (на фотоаппаратах он присутсвутет), и расширен диапазон в сторону ИК-излучения. При необходимости, приборы ночного зрения первого поколения оборудованы активной подсветкой — мощным LED- или лазерным диодом, например, на длине волны 850 нм. Это недорогой и эффективный способ наблюдения в условиях недостатка освещенности. Тепловизоры используются как в быту, так и на производстве (обследования) и ремонте, а приборы ночного зрения будут интересны охотнику, рыбаку, туристу, страйкболисту или охраннику.

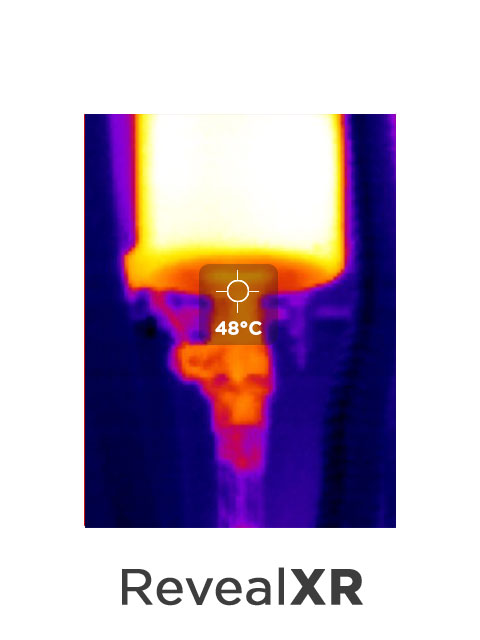

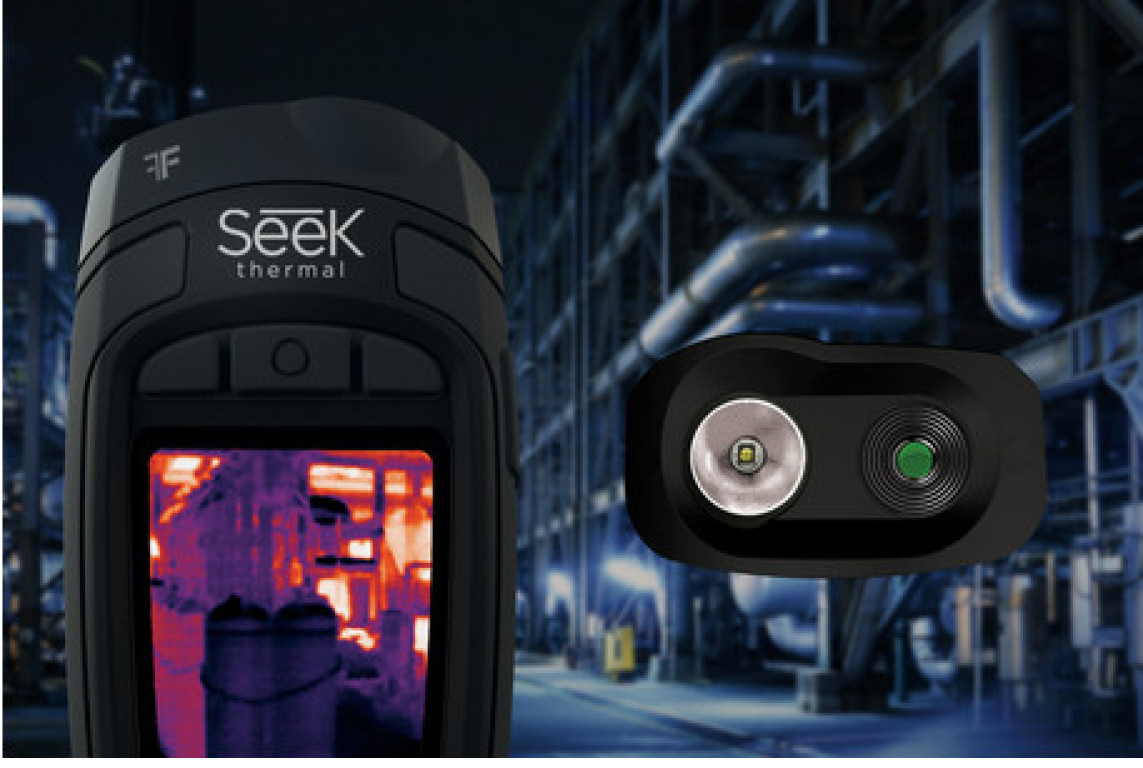

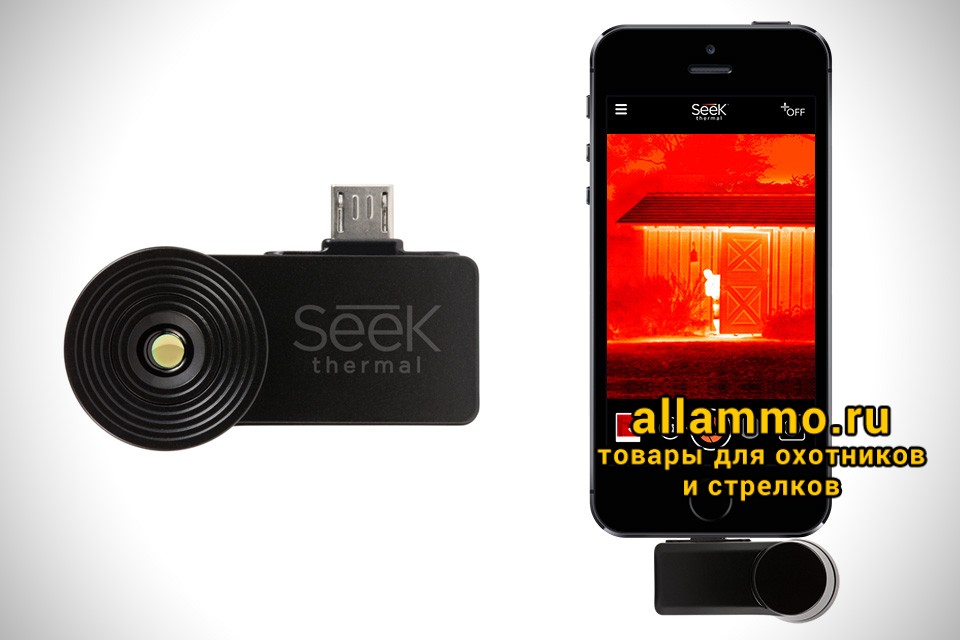

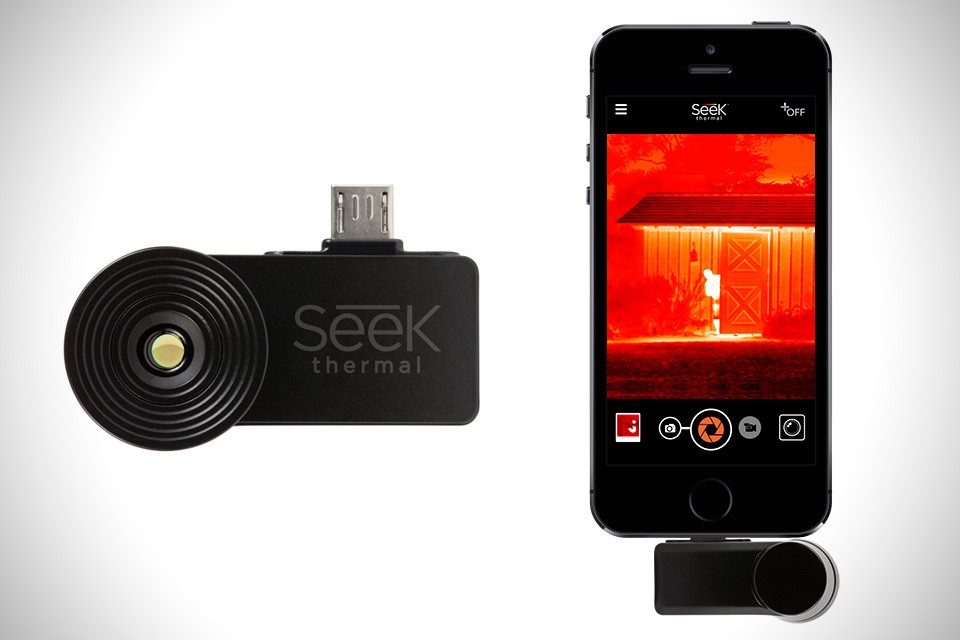

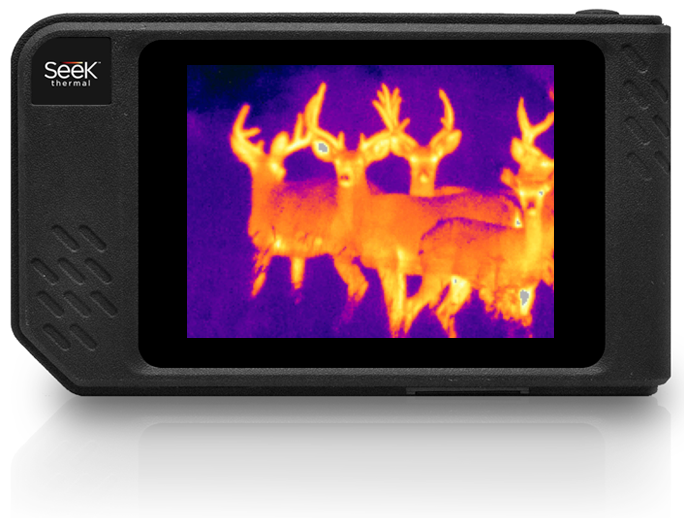

Официальный магазин Seek Thermal в России

SEEK THERMAL с Алиэкспресс

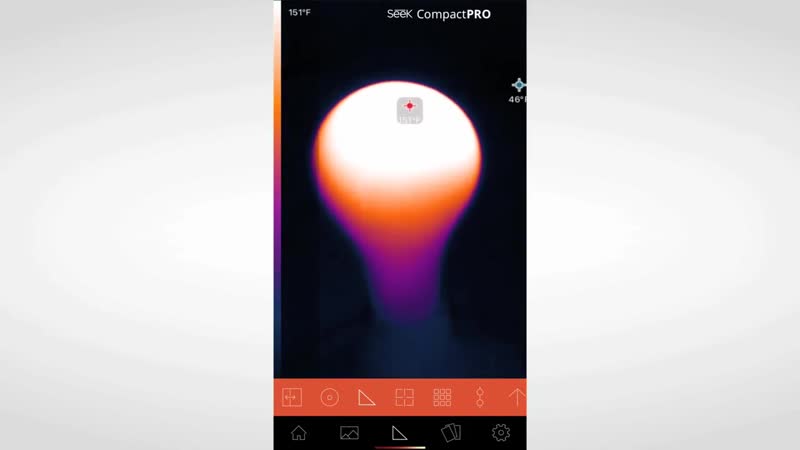

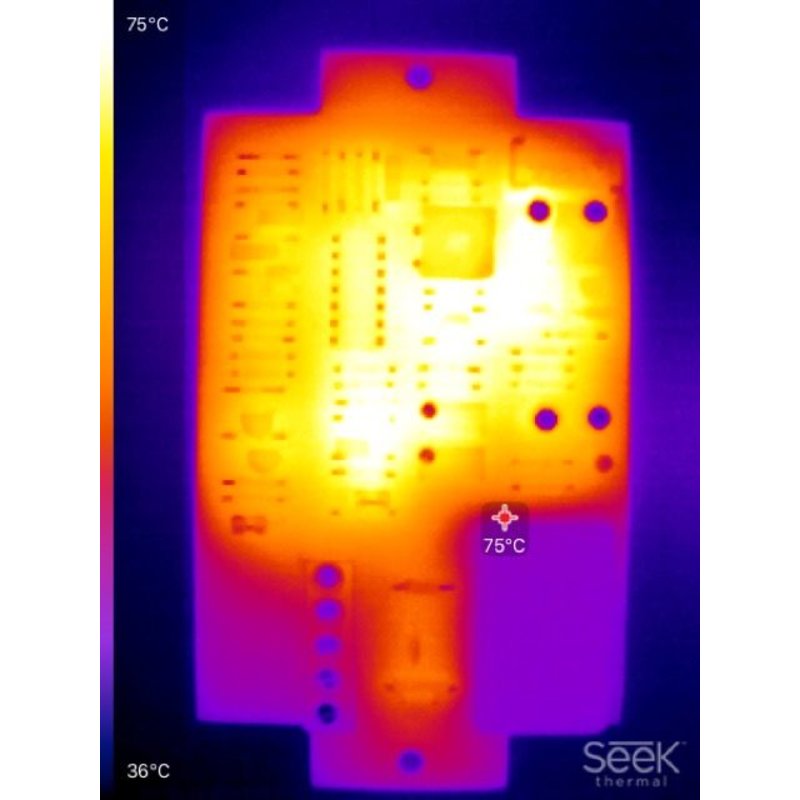

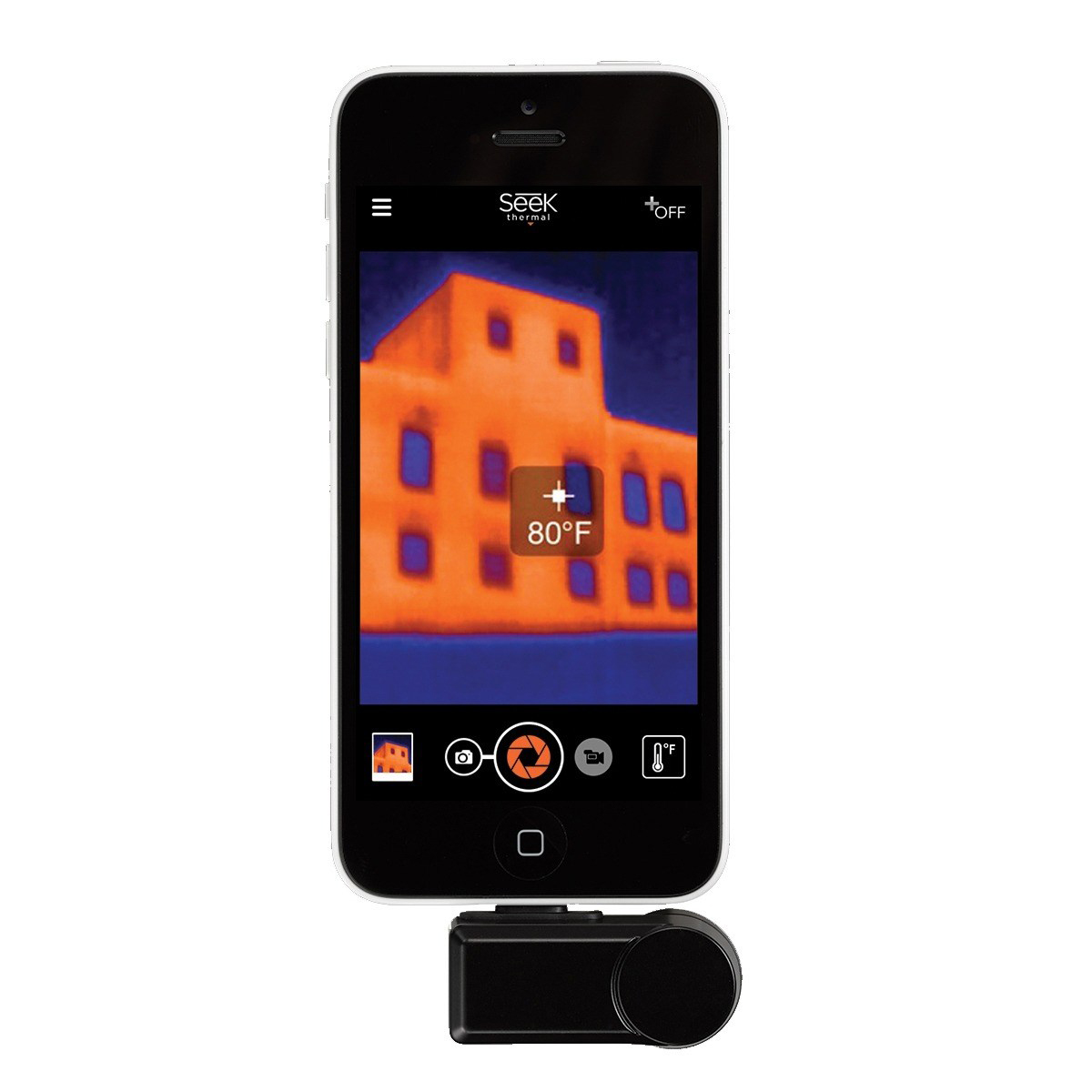

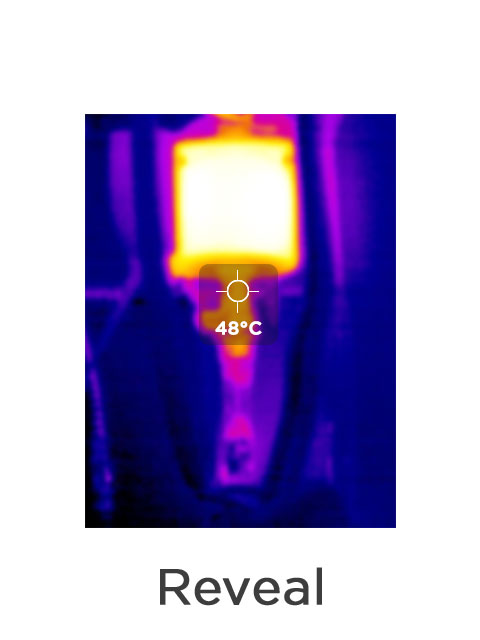

 Появилось представительство штатовской компании Seek Thermal в России, тепловизоры в наличии, растаможены, с локальной гарантией. Приобретать выгоднее, чем тащить из-за моря (применяем купон IXSTC на 10% на весь ассортимент). Желающие и не верящие могут проверить цены на Али по ссылке выше. Еще раз напоминаю, что в модель Compact в последних ревизиях добавили фокусировку, как и у модели CompactXR. А что касается разрешения, то есть смысл брать именно Compact PRO — самый дешевый тепловизор-приставка высокого разрешения. Позволяет видеть отдельные электронные компоненты на плате.  Обзор на мобильный тепловизор Seek Thermal Compact и на модель SHOT PRO.

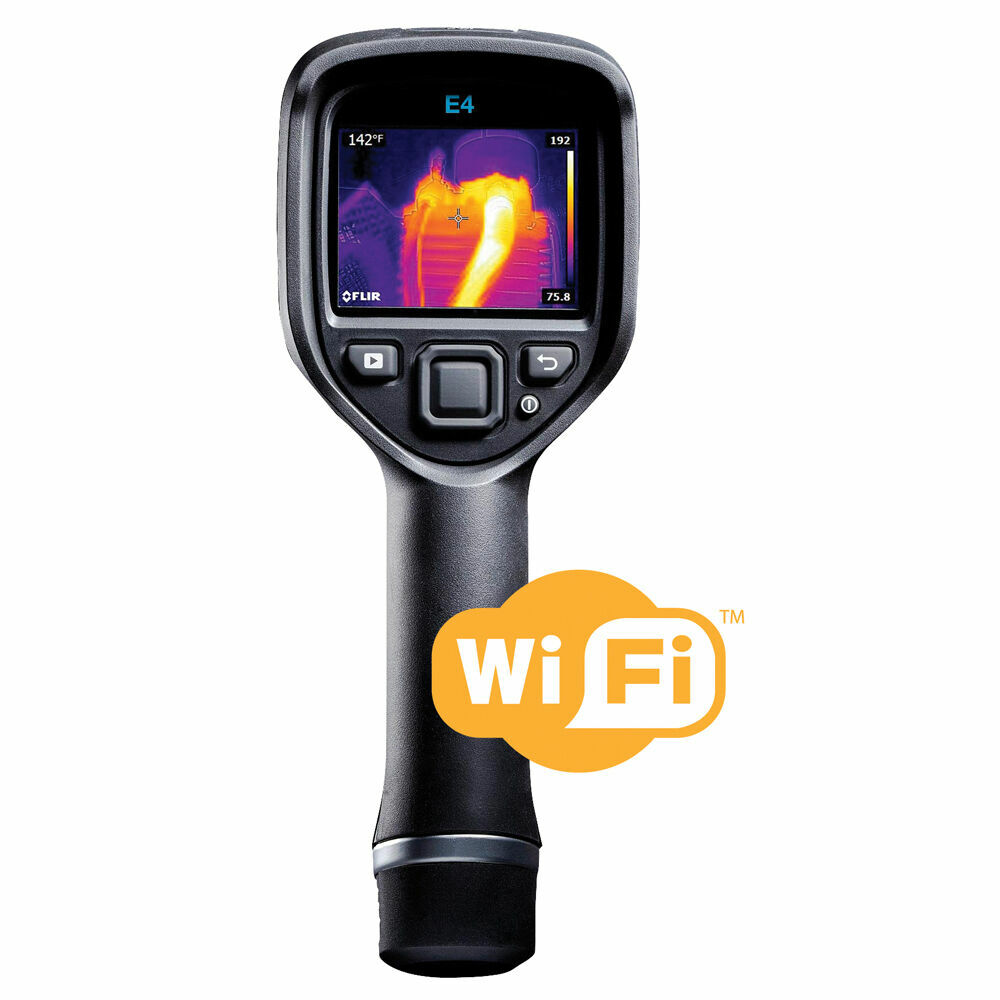

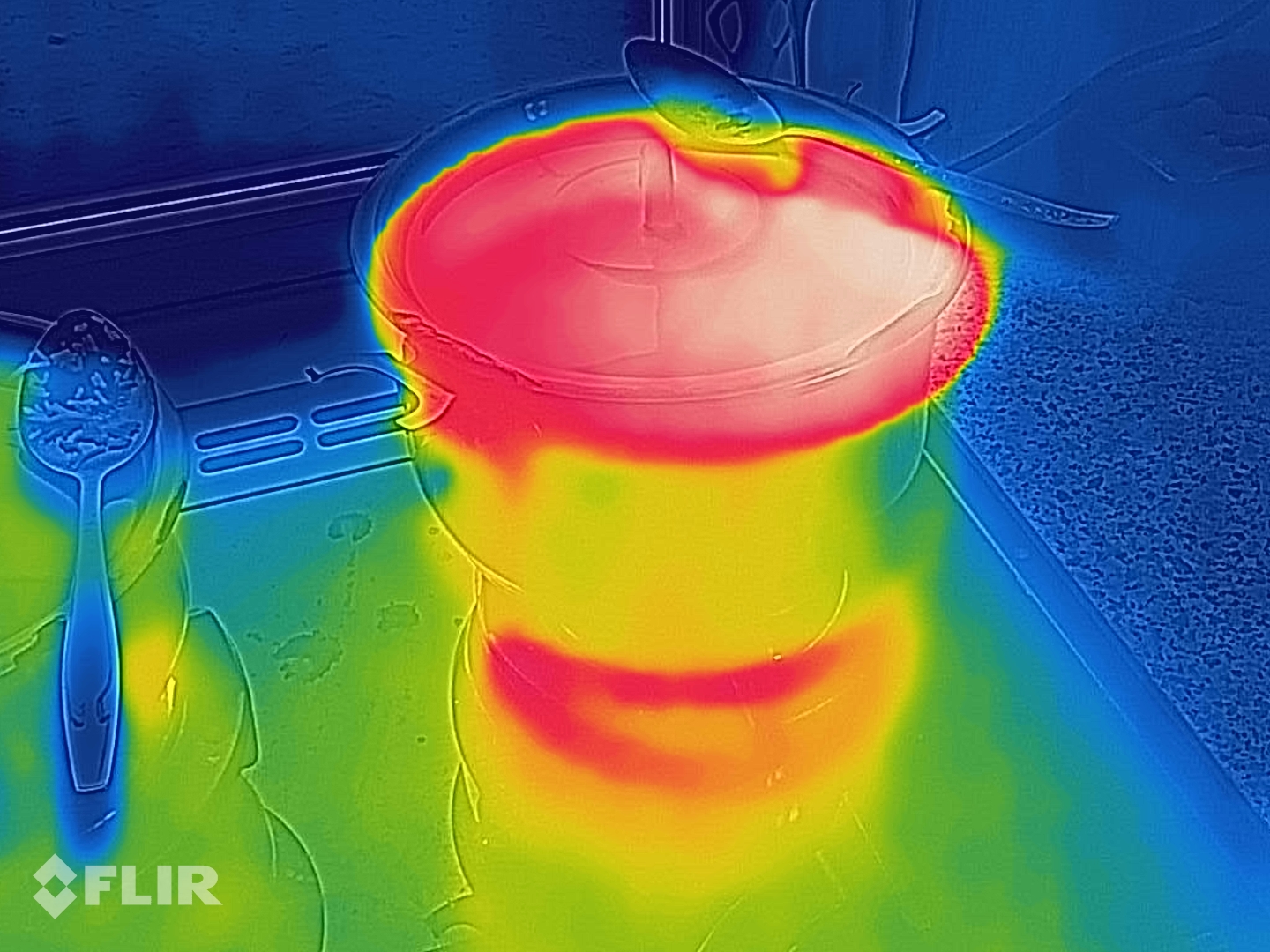

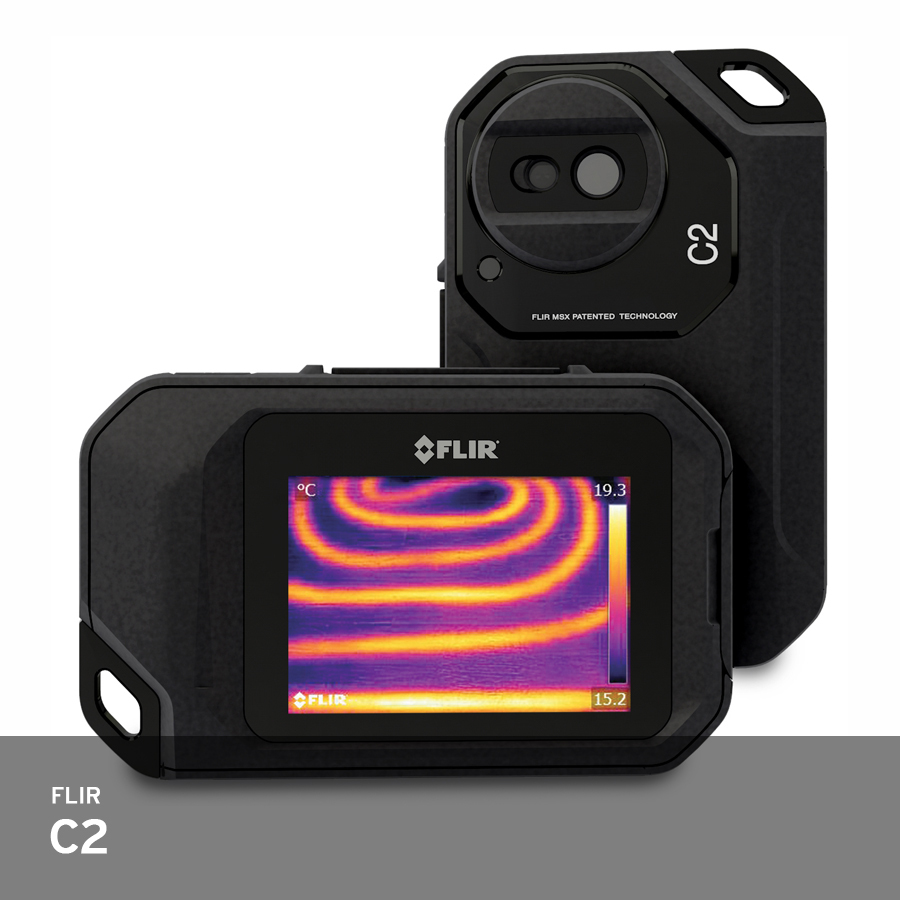

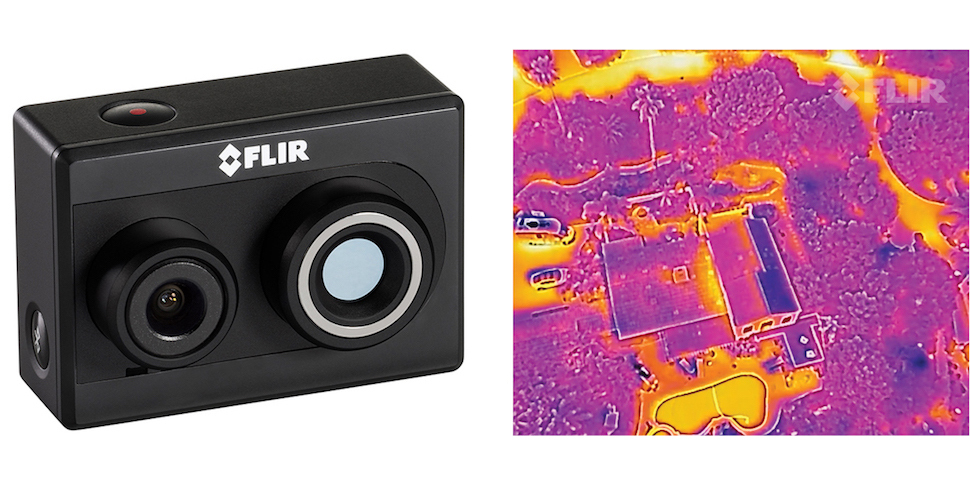

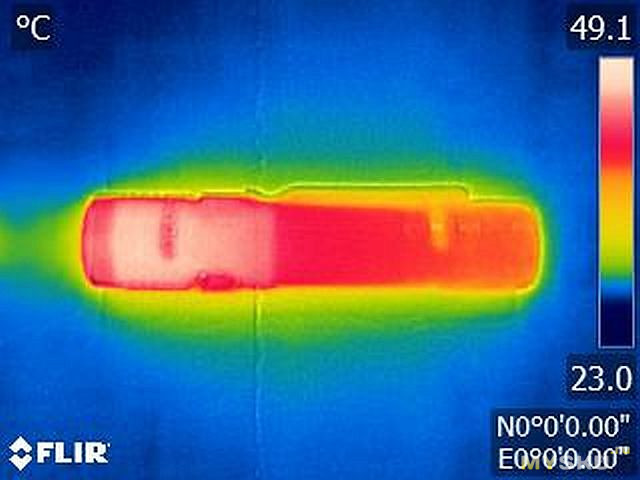

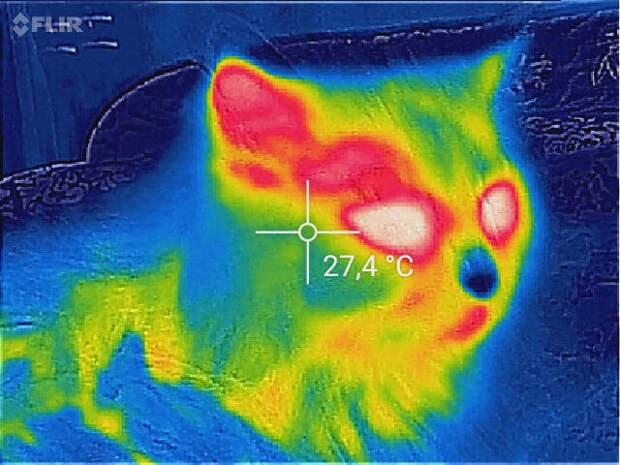

 Тепловизоры FlirOne

 Из альтернатив можно посмотреть в сторону моделей от Flir, а конкретно — мобильные тепловизоры FlirOne, в том числе модели GEN3 и PRO. Третье поколение FlirOne имеет матрицу 80х60 точек, совмещенную с камерой видимого диапазона, а модель FlirOne PRO имеет матрицу чуть лучше, на 160×120 точек. Софт достаточно проработанный, при выборе обращайте внимание на свой тип коннектора (USB-C, iPhone).

Тепловизоры XEAST

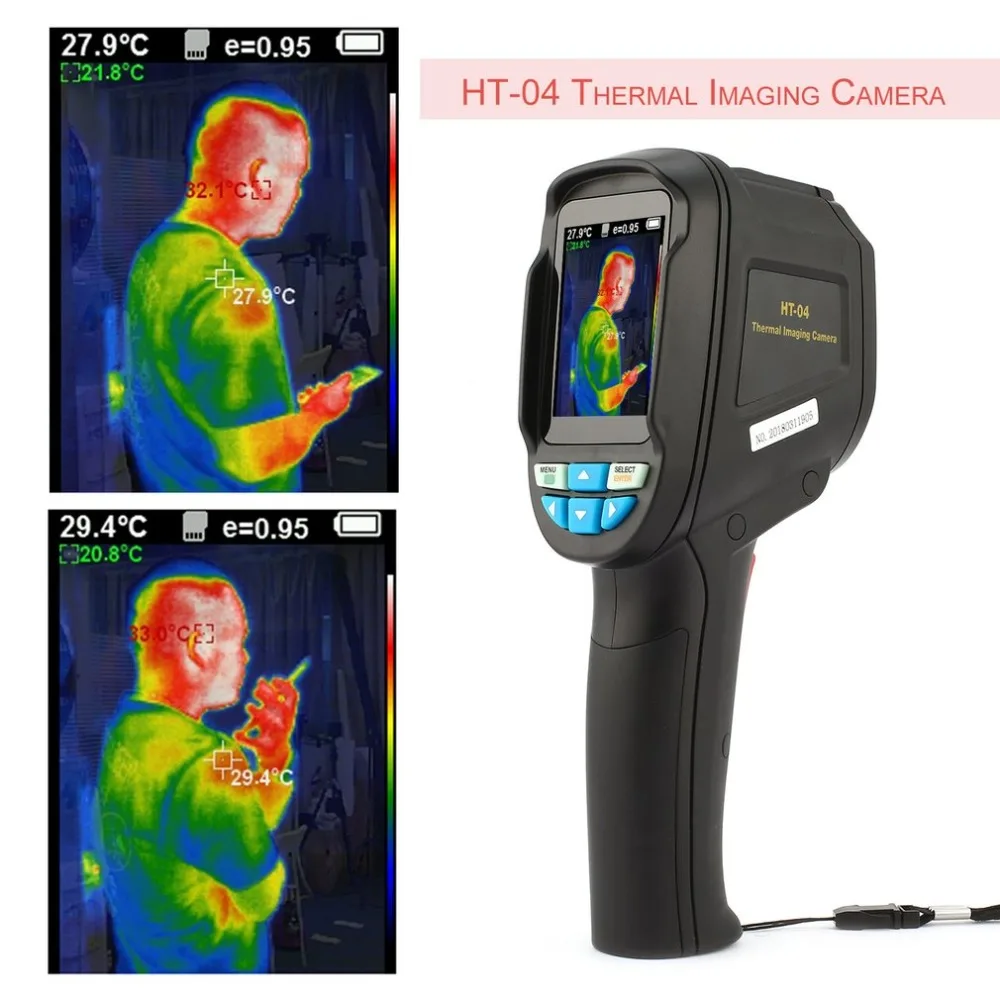

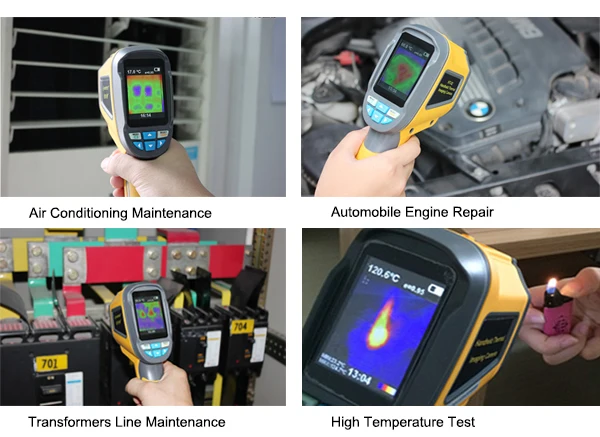

XEAST Official предлагает модели тепловизоров: HT-02(D) (в комплекте с пирометром IR89 или мультиметром XE-409 с черным экраном), обновленный вариант HT-175, HT-18 (также с пирометром IR89). Что касается возможностей — тепловизоры типа HT-02 (разрешение 60х60), HT-02D (32х32) это достаточно старые, но зарекомендовавшие себя модели. Тепловизор HT-175 (32х32) является модицифированным вариантом HT-02D. Самый продвинутый из списка — это модель HT-18 (с высоким разрешением 220х160). Вот последний вариант вполне современный.



 Тепловизоры Hti

Магазин Hti Official на Алиэкспресс предлагает несколько хороший вариантов. Начну с моделей мобильных тепловизоров (HT-102/201/301). Приятно, что производитель обновил модельный ряд и выпустил более продвинутые модификации. Из самых годных вариантом отмечу Hti HT-18 — тепловизор с высоким разрешением 220х160 точек, который поможет провести обследование утепления дома и квартиры, работу отопления, трубопроводов, электропроводки и многое другое.



Тепловизор Hti HT-201 USB

В официальном магазине Hti Official Store на Алиэкспресс обновление — две новых модели USB-тепловизоров для мобильного телефона. Это тепловизор HT-301 USB (разрешение инфракрасного изображения: 384×288 точек (только ИК. Частота 25 Гц) и и тепловизор HT-201 USB (разрешение инфракрасного изображения: 320×240, видимого: 640×480 точек. Частота 9 Гц). Фокусное расстояние в обоих случаях фиксированное. FOV 28°x21° и 33°х33° соответственно. Работают со смартфонами под управлением Android (USB-C). Обзор младшей модели Hti HT-102 (32х32 точек).

 Что касается применения тепловизора для охоты и наблюдения за животными — то скажу, что тепловизор позволяет различить животное на некотором расстоянии, даже в густой траве и кустарнике. Особенно заметно зимой. Для ряда моделей придется прикупить дополнительный объектив с германиевыми линзами, для получения нужного фокусного расстояния и дальности.

На самом деле для охоты, рыбалки, кемпинга и просто для ориентирования ночью подойдут специально разработанные приборы ночного зрения, которые работают в полной темноте, а многие оборудованы собственной подсветкой (ИК-диапазона).

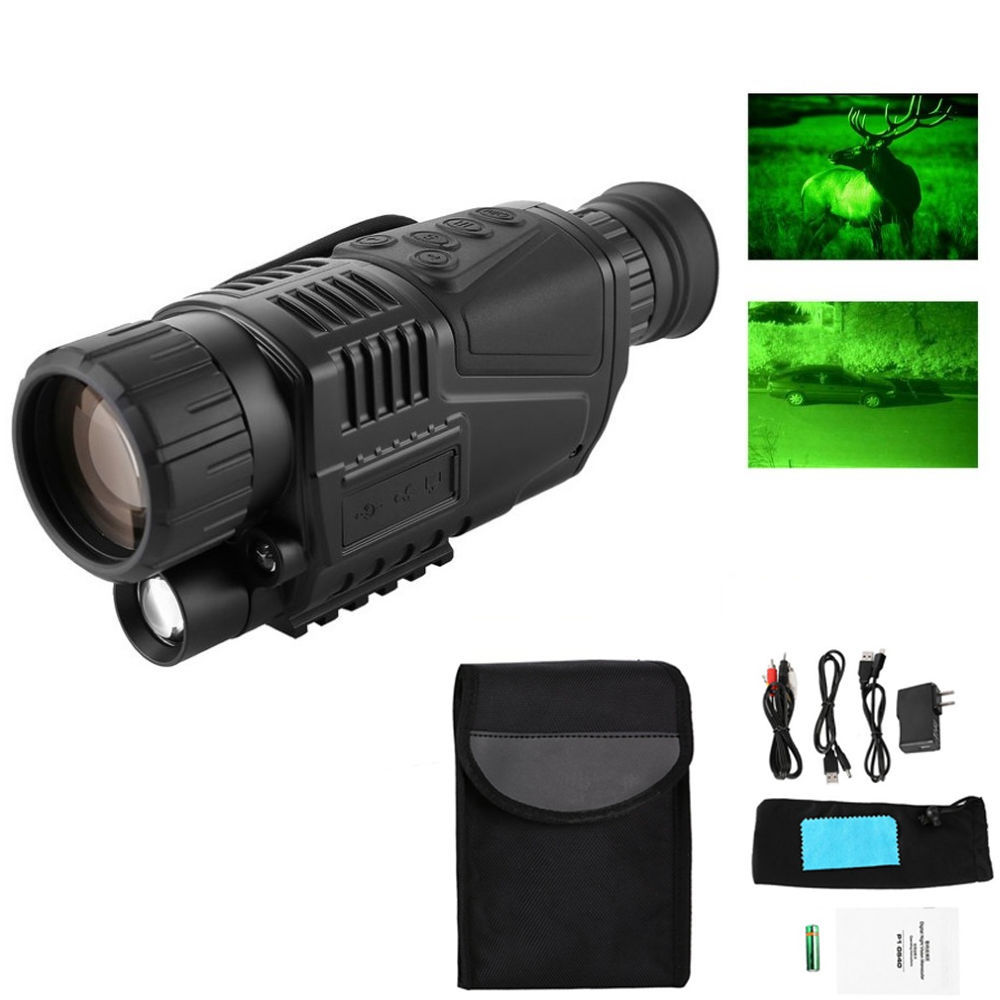

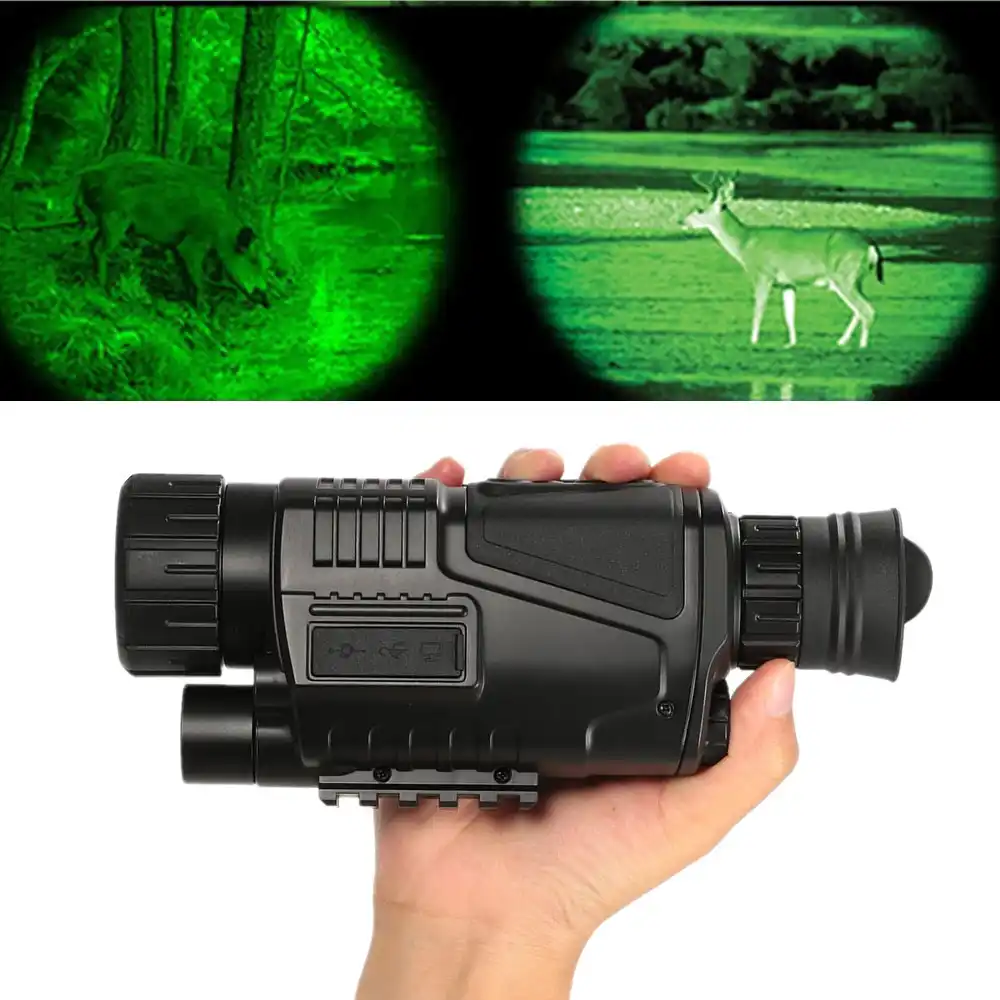

Монокуляр WG540 для ночного видения

Один из лучших недорогих монокуляров с встроенным ночным зрением. Параметры оптического монокуляра: 5X40, до 200 метров. Инфракрасная CMOS матрица (5Мп) обеспечивает работу на 850 нм, в том числе с активной лазерной подсветкой. Есть возможность записать видео или сохранить фотографию ( 2560 х 1920 точек) на карту памяти. Работает от элементов 14500. Защита IP54. Идеальный подарок охотнику и туристу. Да и для дома пригодится))))

 Фотографии животных можно сохранить на карту памяти (MicroSD).

Цифровой бинокль ночного видения Bestguarder NV900

Монокуляр, это хорошо, а бинокуляр — вдвойне лучше! Отличная модель NV900 от Bestguarder. Один окуляр является видоискателем, второй предназначен для системы ночного зрения. Прибор обеспечивает дальность обзора до 400 метров (зависит от условий). Есть возможность установки на штатив, сохранения фото и видео на карту памяти, подключение внешнего телевизора или монитора. Предусмотрена защита от пыли и влаги по стандарту IPX4.



Ручной прибор ночного видения

Интересный и недорогой вариант ночной камеры с лампой-фарой ИК-диапазона. Работает простейшим образом. Встроенная камера через объектив принимает ИК- излучение, отраженное ночью от предметов. Чем сильнее отражает предмет — тем сильнее его видно ночью. При необходимости включается фонарь подсветки с ИК-диодом (850 нм).  Предельная дальность 150 метров. Подойдет для охранников, охотников, страйкболистов.

Тактический прицел с ночным видением

Интересный вариант модернизации прицела приемником, дисплеем, ИК-лазерной подсветкой (850 нм). Монтаж на планку Пикатинни, элементарный. Работает от элемента 18650. Разрешение дисплея не ахти какое, но позволяет оценивать обстановку ночью. Подойдет для спорта (страйкбол). Хороший и недорогой подарок охотнику.

 Тема интересная, еще больше полезного можно найти у меня в профиле.

Отличия тепловизоров для охоты. Отличие от ПНВ

В последнее время у охотников все больше и больше набирают популярность тепловизорные прицелы. Это связано с тем, что цены на них хоть и немаленькие, но достаточно доступные, так как технологии совершенствуются и стоимость производства уменьшается. Количество предлагаемого ассортимента охотничьих тепловизоров увеличивается, что так же является фактором доступности.

В основном, такие тепловизорные прицелы используют для охоты на крупного зверя, который проявляет свою активность в темное время суток, например – кабан.

Еще одним плюсом является то, что с его помощью уменьшается количество оставленных подранков, которые легко убегали ночью. С данным устройсвом подранок не уйдет.

Принцип работы

Все достаточно просто – все объекты излучают тепло в ИК спектре. Даже деревья, камни и прочие предметы, которые нагреваются от солнца. Животные само излучаю тепло без нагрева. Теплопловизор улавливает разность температур между этими объектами и преобразует в картинку, по которой человек уже сможет легко понять, что за объекты.

Современные тепловизоры могут улавливать разность в 0,01 градуса по цельсию, что позволяет увидеть даже отпечаток пальца на столе, не говоря уже о животном в лесу или кустах.

Основные характеристики

Как и обычные прицелы, эти характеризуются дальностью и углом обзора. Ещё есть функции запоминания пристрелки под разные виды оружия. Дополнительно имеется функция записи видео, цифровое масштабирование и отображения дополнительного окна с увеличенным изображением.

Основные характеристики

• Частота обновления кадра – как и у телевизоров, частота должна быть 50-50Hz ( 50-60 кадров секунду), если это показатель меньше, то картинка будет с запозданием.
• Разрешения матрицы – от нее зависит погрешность определения температуры, что в свою очередь так же влияет на четкость картинки. Размер варьируются от 160х120 до 640х480.
• Защита — наличие влаго(пыли)защиты и защиты от ударов и повреждения корпуса прицела.
• Дальность определения – данный параметр изменяется от 200м до 1600м.

Отличия тепловизора от прицела ночного видения(ПНВ)

Основное, и самое главное, отличие – это то, что для тепловизора не нужна минимальная освещенность. Он работает в полной темноте. Из-за это еще следует, что его можно использовать и днем, в то время как ПНВ только ночью.

Тепловизор Пульсар (Pulsar)

В отличии от других производителей, это наиболее доступные и популярные для охоты , из-за то, что цены достаточно низкие и при этом высокое качество. Количество функций много.

• Пристрелка по одному выстрелу – после выстрела на прицеле указываете куда целились и куда попали. После этого прицел автоматически делает калибровку.
• Дополнительный экран с зумом.
• Защита от влаги и был.
• Динамическое изменение зума.
• Запись видео и переносов на носитель.
• И т.д.

Видов очень много и каждый прицел отличается дальностью обнаружения, увеличением и прочими параметрами.

Цена варьируется от 230 000р до 400 000 р.

Тепловизор для охоты: особенности устройства и применения

Тепловизор для охоты представляет собой специальное устройство для фиксации теплового поля объектов. Любые тепловые сигналы находят отображение на мониторе прибора. Это значительно облегчает поиск добычи в ночное время, а также при недостаточном освещении по любым другим причинам (туман, осадки и т.п.). Использование тепловизора радикально улучшает шансы на успешную охоту.

Устройство и принцип работы

Тепловизор трансформирует невидимое тепловое излучение в красном спектре в видимое графическое изображение. В соответствии с законом Планка, тепловое излучение имеют все объекты, температура которых превышает абсолютный нуль (273 градусов ниже нуля по Цельсию). Человеческое зрение способно различать тепловое излучение только раскаленных объектов. Чтобы заметить температурные изменения в среднем диапазоне (от -50 до +50 градусов по Цельсию), необходимы устройства с болометром (тепловой приемник излучения).

к содержанию ↑

Составные элементы

В состав тепловизора входят такие комплектующие:

1. Матрица. Непосредственно влияет на качество и точность картинки. Определяет объект на большом расстоянии. Чем выше разрешение матрицы, тем лучше качество изображения.
2. Объектив. Оптические элементы имеют германиевое напыление, позволяющее пропускать тепловые потоки. Объективы с широким обзором позволяют обнаруживать зверя на дистанции до полукилометра.
3. Монитор. Наиболее распространены OLED-дисплеи. Они всепогодны. LCD-мониторы не работают при температурах ниже 10 градусов мороза. На качество картинки влияет разрешение монитора: чем оно выше, тем качественнее изображение.
4. Электрические элементы, обрабатывающие сигналы.
5. Корпус. Тепловизоры обычно оснащаются противоударным корпусом, способным противостоять влаге и пыли.

к содержанию ↑

Важные технические параметры

Существует несколько важных терминов, понимание которых поможет разобраться в устройстве тепловизора:

1. Сенсор — наиболее важная составляющая тепловизора. Это устройство — микроболометрическая матрица на основе мельчайших частичек — абсорберов. Данные частицы обладают способностью вбирать электромагнитные волны. Чем интенсивнее поглощение, тем выше сопротивление и нагрев болометра. Важное значение имеет разрешение сенсора: чем оно выше, тем больше детализация картинки. Однако при высоком разрешении пропорционально уменьшается оптическое увеличение. Для охоты считается достаточным разрешение 384×288.
2. Шаг пикселей. Термин означает размер матричного пикселя. На параметр влияет площадь сенсора. Сокращение шага приводит к уменьшению шумов. Однако эту характеристику нужно учитывать в сочетании с относительным отверстием объектива. Размеры шага пикселя — 12,17 и 25 мкм.
3. Германий. Представляет собой материал, из которого производят линзы объективов.
4. Частота обновления. Термин подсказывает частоту обновления кадра на мониторе. Принятые величины — 25 и 50 Гц. При высоких частотах изображение быстро появляется на мониторе, в результате уменьшается риск торможения картинки (особенно это важно при перемещении наблюдаемого объекта).
5. Температурная чувствительность. Параметр означает наличие шумов, что сказывается на точности информации, поступающей от сенсора. Температурную чувствительность определяют повторяющимся считыванием данных с абсорбера. Полученную информацию усредняют, сравнивают с другими данными. Уменьшение температурной чувствительности улучшает качество работы сенсора. Показатель измеряется в микрокельвинах (mK). Приборы для охоты имеют чувствительность меньше 70 mK, профессиональные модели — 50 mK и менее.
6. Спектральная чувствительность. Представляет собой рабочий диапазон инфракрасного излучения. Для охотничьего тепловизора показатель должен находиться в рамках 8-14 мкм.

к содержанию ↑

Задача калибровки

Данный показатель особенно важен. Процесс наблюдения сопряжен с шумами от инфракрасного излучения, сенсора и электроники. Калибровка дает возможность убрать шумы и улучшить качество изображения при попадании под наблюдение объектов с высокой температурой.

Влияние шумов можно пояснить на наглядном примере. Если закрыть глаза и прикрыть их ладонями, абсолютной темноты добиться не удастся. Перед глазами будет появляться мерцание. Если же до погружения в темноту смотреть на ярко светящийся объект, то он еще некоторое время будет стоять перед глазами. Примерно то же самое происходит в тепловизоре. Калибровка позволяет сбросить показатели, удалив все имеющиеся шумы (помехи).

Применяют автоматические и ручные калибровочные режимы. В процессе калибровки происходит перекрытие сенсора на небольшой временной интервал. Отдельные модификации тепловизоров имеют режим «без шторки», что позволяет калибровать бесшумно. Легче всего осуществить калибровку, прикрыв крышку прибора. Однако оптимальный вариант — электронная калибровка, осуществляемая без участия охотника.

к содержанию ↑

Преимущества охоты с тепловизором

Охотничий тепловизор позволяет решить целый ряд задач:

1. Обнаруживать цель вне зависимости от видимости — ночью и в плохую погоду.
2. Находить места лежки животных.
3. Видеть передвижение зверя даже в густых зарослях.
4. Не прекращать охоту при резком изменении погодных условий.
5. Повысить результативность стрельбы.
6. Улучшить эффективность преследования подранка.

Обратите внимание! Тепловизорный прицел сохраняет работоспособность при температурах до 35-40 градусов мороза.

С помощью тепловизора можно охотиться на любой объект — на кабана, зайца, лося или любое другое животное. Особенно эффективны тепловизионные приборы в условиях плохой погоды. Туман лучше пропускает инфракрасное излучение в сравнении с видимым диапазоном.

Обратите внимание! Ночью тепловизор способен заменить ночник: монитор светит достаточно, но не чрезмерно, благодаря чему уменьшается вероятность отпугнуть зверя.

Тепловизоры часто используют егеря. С их помощью проще наблюдать за животными, контролируя их популяцию.

Картинка на мониторе тепловизора с непривычки смотрится необычно. Далеко не все охотники способны с первого знакомства с прибором рассмотреть цель. Отдельные объекты с температурой, равной фону, сливаются на изображении. Поэтому вначале рекомендуется визуально рассмотреть местность, зрительно привыкнуть к ней, а уже затем обращаться к тепловизору.

С помощью тепловизионного устройства охотник ведет более эффективное наблюдение. К примеру, прибор позволяет прицелиться по кабану, находящемуся в густых зарослях. Также можно заранее предусмотреть место выхода бобра на берег, лучше рассмотреть зайца на снегу и т.д.

Важное достоинство тепловизора — возможность поиска подранка в ночное время по следам крови. В прежние годы с этой целью использовался пирометр — прибор, позволяющий без контакта с поверхностью измерять температуру. При этом пирометр не имеет монитора, поэтому пользоваться им не столь удобно.

Грамотное использование тепловизора не оставляет животному почти никаких шансов. Технический прогресс дошел до использования дронов, оснащенных тепловизионными приборами. Однако в связи с явным превосходством теряется немалая часть неопределенности, азарта, столь важных для охотников. Многие считают, что с использованием передовой техники охота утрачивает часть своей изначальной привлекательности. Человек получает подавляющее преимущество над животным, поскольку оно теряет главное свое защитное качество — скрытность. Тем не менее использовать тепловизор или нет — право выбора каждого охотника. Моральная проблема не актуальна, когда, например, речь идет о необходимости сокращения популяции хищников, нападающих на домашний скот.

к содержанию ↑

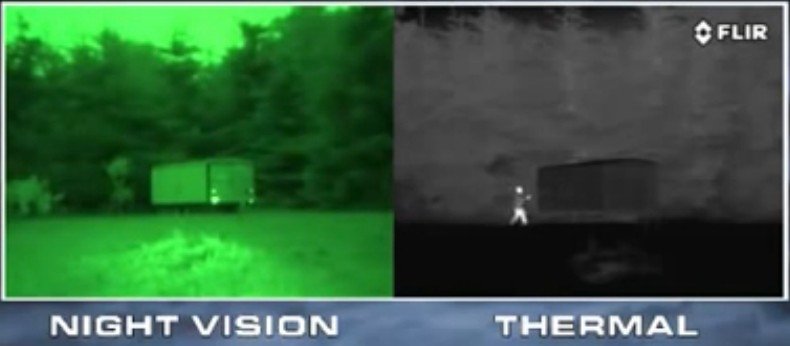

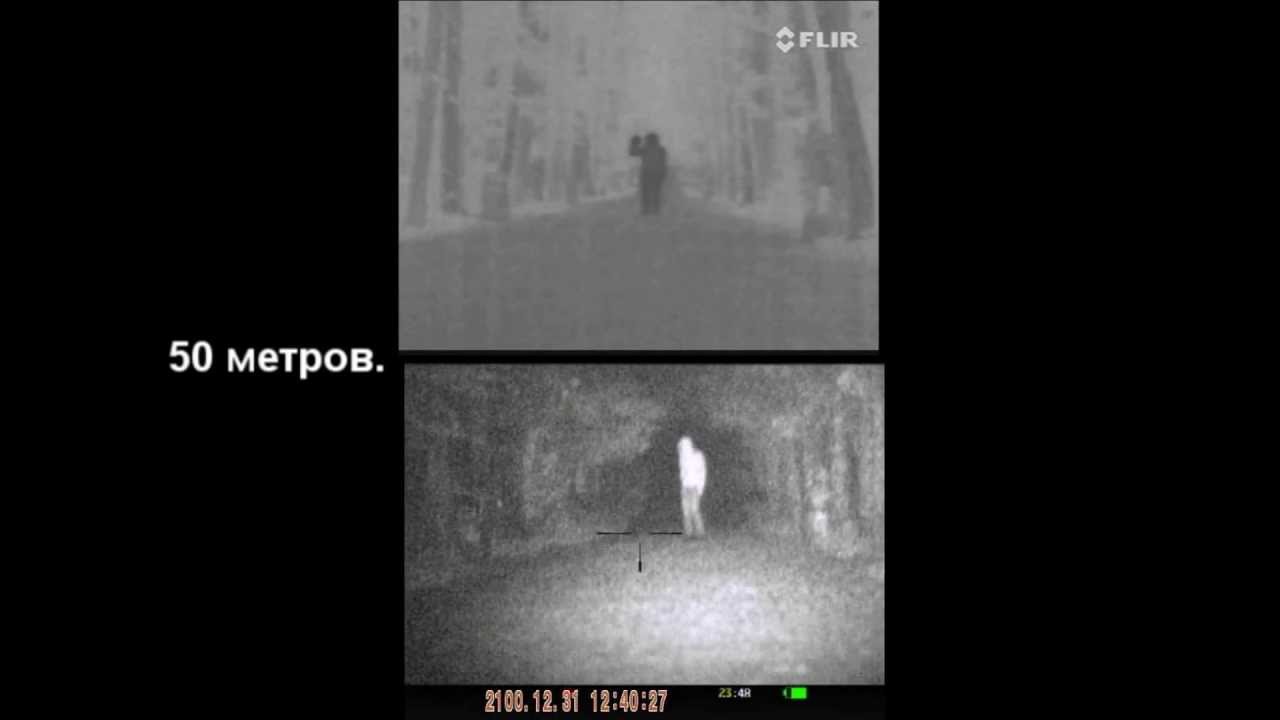

Отличия тепловизоров от приборов ночного видения

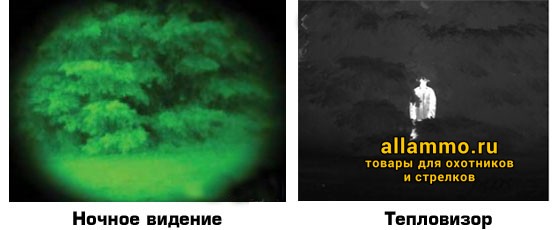

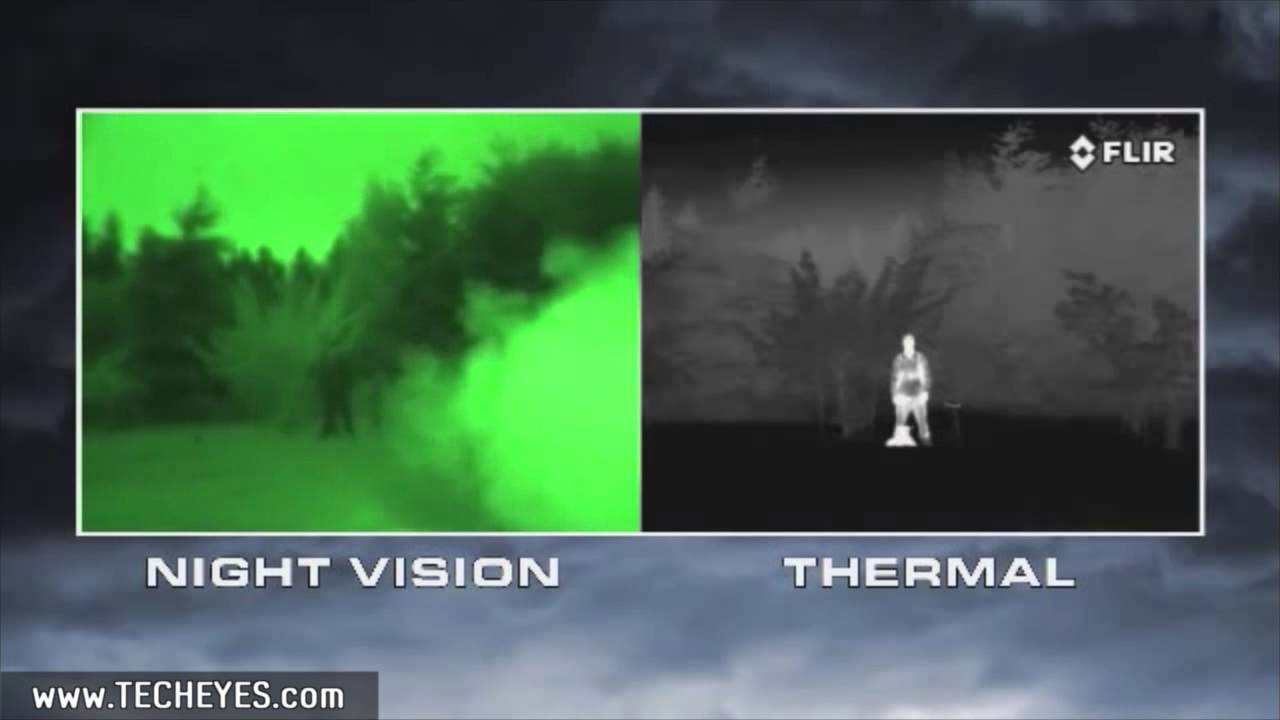

Из-за черно-белого изображения тепловизоры часто пытаются сравнить с приборами ночного видения. Последние теряют функциональность при наличии на пути любых препятствий (кусты, холмы, деревья и т.д.). Тепловизионные же устройства позволяют увидеть любые объекты, излучающие тепловую энергию, даже сквозь густые заросли.

Оба типа приборов работают с инфракрасным излучением. Однако делают они это по-разному: тепловизоры используют волны в диапазоне 8-14 мкм, а приборы ночного видения — видимый спектр до 1 мкм. Принцип работы прибора ночного видения — кратное увеличение имеющегося светового потока до максимальной величины, воспринимаемой человеческим зрением. В результате прибор ночного видения бесполезен без светового потока, а тепловизору он вовсе не нужен. Данный изъян «ночников» корректируется наличием функции инфракрасной подсветки, однако и стоят такие приборы практически так же, как тепловизоры.

У тепловизоров и приборов ночного видения отличаются алгоритмы обработки информации и материалы, используемые при производстве линз объективов. Сложность внутреннего устройства, обилие электронных компонентов приводят к тому, что тепловизоры потребляют больше энергии.

Обратите внимание! Тепловизоры не страдают таким недостатком приборов ночного видения, как засветка в сырую погоду.

Еще одна особенность тепловизоров — ударопрочность. В устройствах ночного видения стоят линзы с гравированной сеткой и пружинным механизмом, двигающимся по обратнопоступательному принципу. В тепловизорах данные выводятся на монитор, надежно зафиксированный в корпусе устройства. В результате отпадает необходимость в подвижных элементах, что делает прибор надежнее.

Важное преимущество тепловизоров перед приборами ночного видения — расстояние просмотра. Даже недорогие модели тепловизионных приборов позволяют увидеть объект на расстоянии 300 м. Такие возможности имеют лишь приборы ночного видения третьего поколения.

Прибор ночного видения не всегда позволяет рассмотреть неподвижного зверя в зарослях. Найти след подранка в траве также не представляется возможным.

Дополнительные функции тепловизионных приборов существенно облегчают задачу охотника. При желании можно заменить цветовую схему, сфотографировать объект. Да и качество картинки в тепловизоре существенно выше в сравнении с прибором ночного видения.

Недостаток тепловизоров — светящийся монитор. Это может спугнуть дичь.

В таблице представлены сравнительные возможности приборов разных типов.

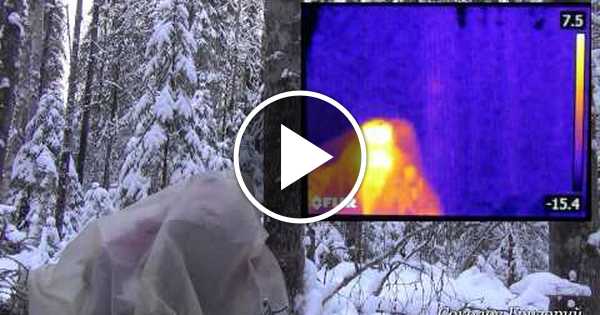

Видео о плюсах и минусах охоты с тепловизором

к содержанию ↑

Виды тепловизоров

Существуют такие виды приборов:

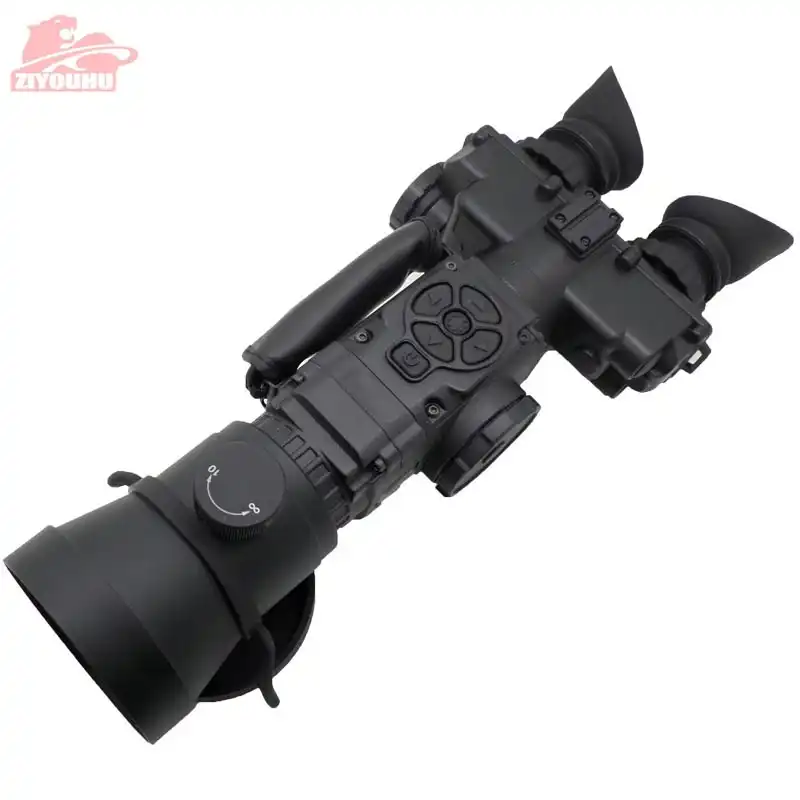

1. Бинокль. Обычно речь идет об имитации бинокля, поскольку устройство имеет пару окуляров и один объектив. Такое исполнение распространено в бюджетных моделях тепловизоров. Однако одного объектива достаточно для охоты, а окуляры создают пространственный объем для наблюдения.
2. Монокуляр. Наиболее распространенный вариант, применяющийся для поиска и наблюдения за целью, без монтажа на оружие.
3. Насадка. Разновидность монокуляра, оснащенная фиксатором для дневного прицела.

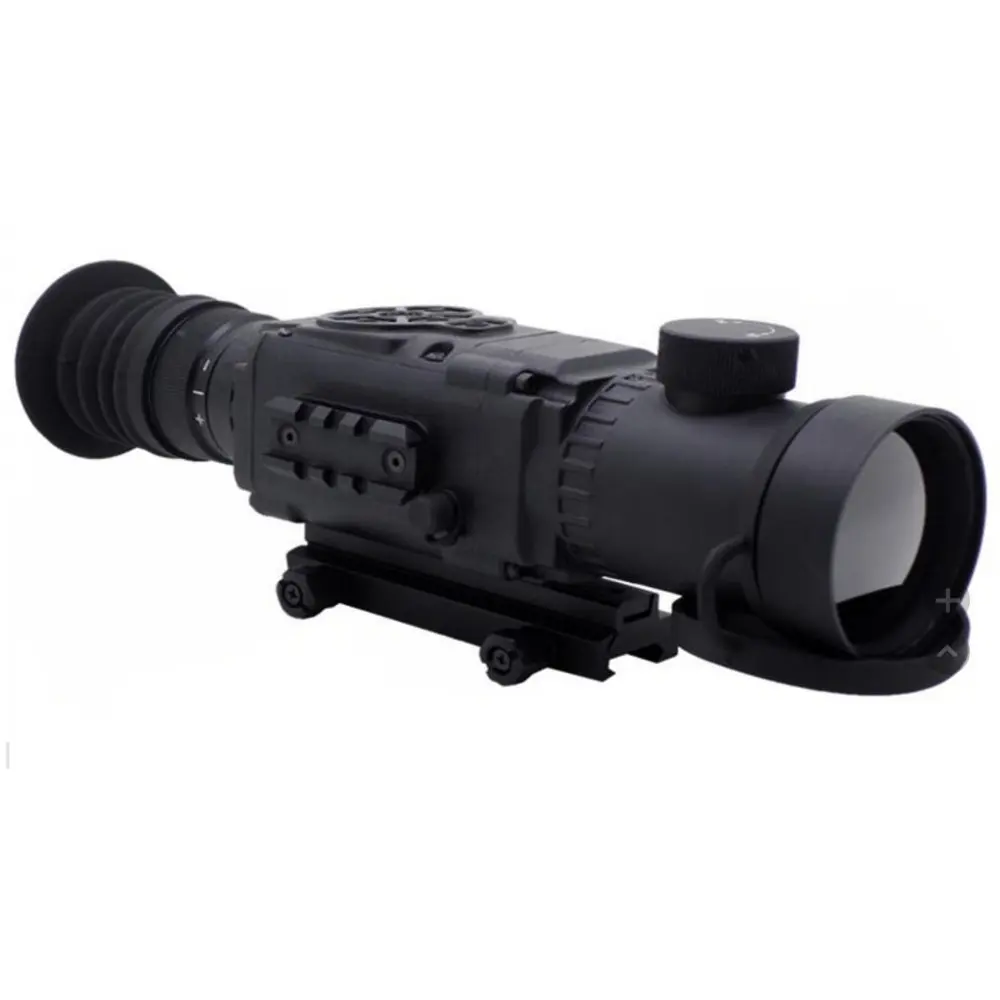

4. Прицел. Еще один подвид монокуляра с прицельной сеткой и креплением под посадочную основу оружия.

Особенности использования разных типов тепловизоров:

1. В виде бинокля. Редко используется охотниками. Такой прибор больше приспособлен для охраны территорий.
2. В виде очков (бинокль или монокуляр с маской на оголовье). Применяется специальными службами.

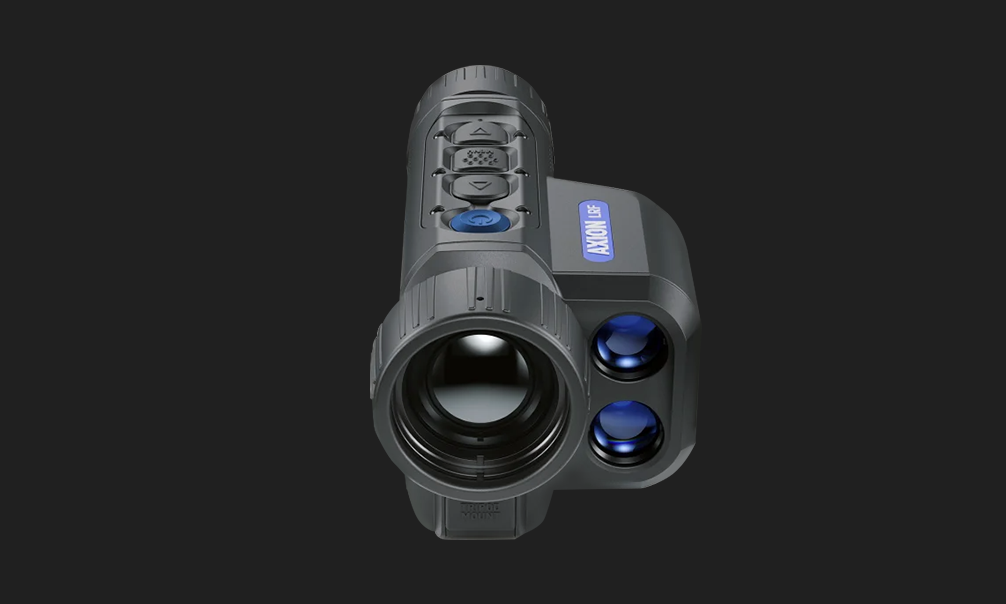

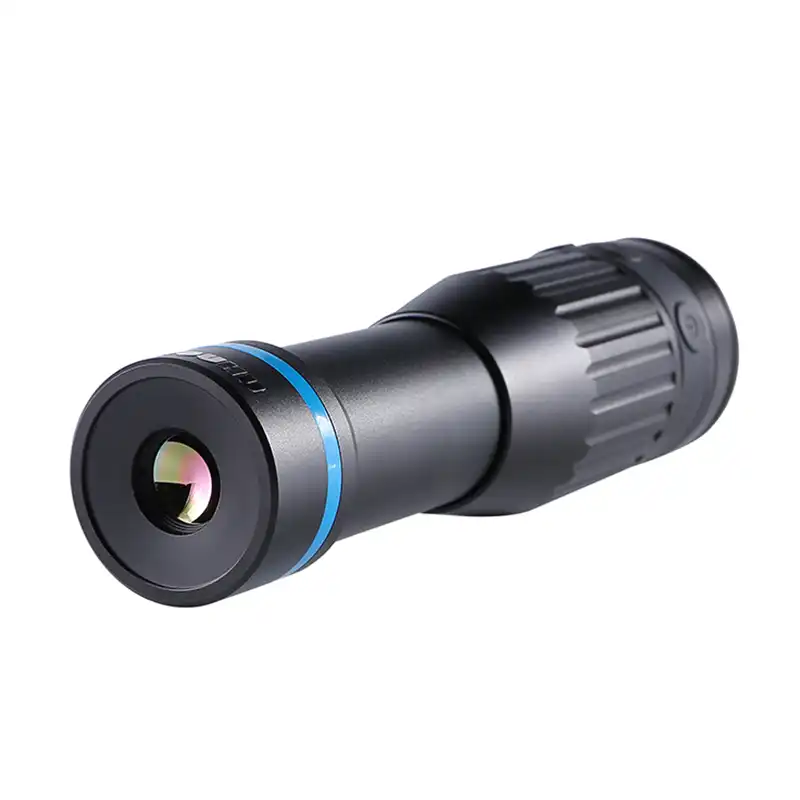

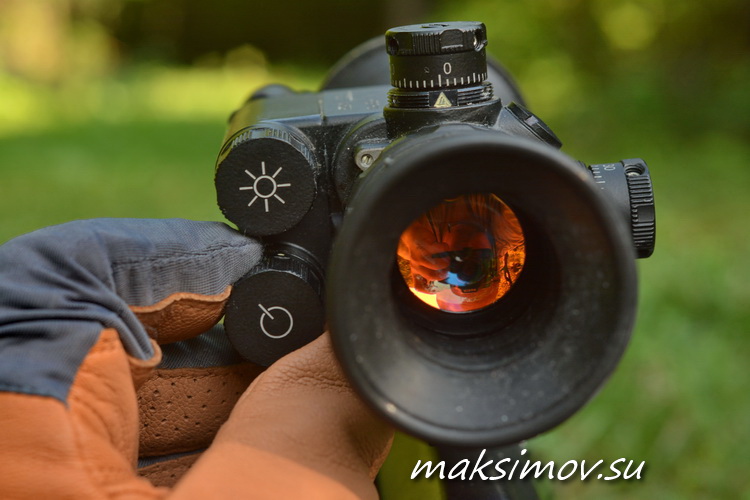

3. Поисковый монокуляр или прицел для стрельбы. Популярен среди охотников.
4. Тепловизионная насадка на оптику. Используется для высокоточных выстрелов, поскольку имеется прицельная сетка дневной оптики. В качестве исключения можно упомянуть «Дедал хантер т 380», на котором есть стационарная прицельная сетка.

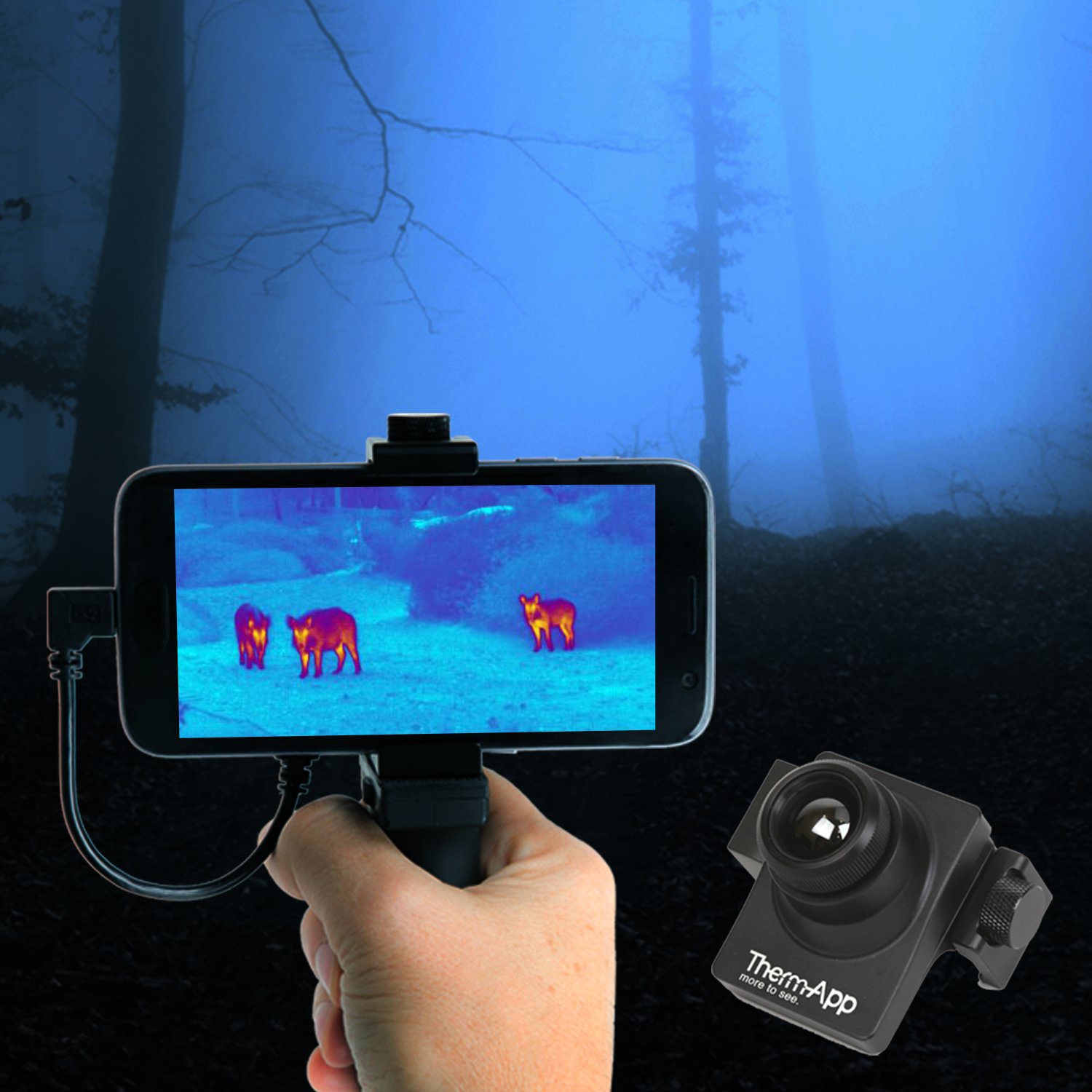

5. Тепловизоры на смартфоны. К примеру, фирма Seek Thermal производит небольшие приборы, где картинка выводится на экран смартфона или планшета.

к содержанию ↑

Программное обеспечение

На рисунке внизу показана схема работы тепловизора.

Объектив с германиевыми линзами принимает на себя и фокусирует поток инфракрасных волн. Далее пучок ИК-волн поступает на матрицу болометра. Сенсор трансформирует аналоговый сигнал в цифровой. После этого информация обрабатывается и отображается на мониторе.

На дисплее также имеются дополнительные индикаторы, сообщающие время, информацию об уровне заряда батареи, сетки прицела, меню, а также некоторые другие данные.

Тепловизоры имеют следующие функции:

• контрастирование;
• изменение цветовых режимов;
• баллистические вычисления;
• электронный компас;
• установка геотегов;
• Wi-Fi;
• фотографирование;
• видеозапись;
• изменение масштаба картинки;
• лазерный указатель цели;
• GPS-навигация и другие дополнительные возможности.

Цветовые режимы используют для более эффективного распознавания объектов. В связи с изменением условий погоды температурная разница между двумя объектами неодинакова. К примеру, картинка будет разной в туманную и ясную погоду. В ночное время суток фон охлаждается, из-за чего возрастает контрастность теплых объектов. Регулировка цветового режима позволяет исправить недочеты изображения. В некоторых моделях есть возможность усилить красное свечение наиболее теплых объектов в черно-белой палитре, вследствие чего облегчается процесс поиска целей.

Прицельные сетки устанавливают на тепловизионных прицелах. Они обозначаются на мониторе, а потому поправки в них осуществляют по цифровой технологии. Это означает отсутствие линзы с гравированной сеткой. Шаг выверки определяется видом сетки.

Обратите внимание! Способ пристрелки тепловизоров практически такой же, как и для других разновидностей прицелов. Однако понадобится теплая мишень. В этом качестве подойдет, например, грелка.

к содержанию ↑

Вопрос законности

Самый неоднозначный вопрос не в том, как охотиться с тепловизором, а законно ли это? С одной стороны, приказ Минприроды 512 ФЗ разрешает использовать тепловизионные приборы исключительно для контроля численности и разведения пернатых, а также в научных целях. С другой стороны, правила, касающиеся крупных животных, более гибкие. Приказ Минприроды РФ (п. 52.13.1) прямо запрещает использовать любые световые приборы для охоты на пушного зверя. Однако охота на копытных животных и медведей с тепловизором разрешена в темное время суток, при условии промысла с 2-метровой вышки. Без ограничений разрешена охота со световыми приборами на волков. Также отсутствует запрет на поиск подранков с помощью тепловизора.

к содержанию ↑

Обзор популярных моделей тепловизоров

Ниже приведены модели тепловизоров, имеющие лучшие отзывы охотников.

Seek Thermal Reveal

Модель представляет собой недорогой карманный вариант тепловизора. По габаритам прибор не больше мобильного телефона. Используется для поиска теплового излучения на расстояниях до 150 м.

Изображение воспроизводится на цветном мониторе. Также возможна передача фотографии на карту micro-CD. Модель совместима со смартфонами на базе iOS и Android. Корпус выполнен из ударопрочного материала и обтянут резиной. Имеется светодиодный фонарь.

Достоинства:

• компактность, малый вес, эргономичность;
• возможность фотографирования;
• наличие подсветки;
• невысокая стоимость (что особенно актуально для тех охотников, кому важно, сколько стоит прибор).

Недостаток:

• некорректная работа термометра в морозную погоду.

к содержанию ↑

Seek Thermal XR — передовой карманный вариант

Тепловизор Seek — передовая в техническом отношении модификация. Используется компактная телекамера для отслеживания как статичных, так и передвигающихся объектов. Применяется визуализация цели (фотосъемка, видеосъемка).

Тепловизор способен работать даже при дневном свете. Дальность приема сигнала от источника теплового излучения — до 275 м. Имеется монитор с семью палитрами цветов.

Достоинства:

• небольшие размеры и вес;
• дневная работа;
• функционирование в режиме видео и фото;
• герметичный противоударный корпус.

Недостатки:

• отсутствие меню на русском языке;
• высокая стоимость.

к содержанию ↑

Flir Scout TK

Небольшой тепловизор для мониторинга цели в видимом и тепловом диапазонах. Имеются функции визуализации объектов (фото и видео). Максимальная дальность действия прибора — 100 м.

Достоинства:

• незначительная масса, компактность;
• наличие функций видео- и фотосъемки;
• простота использования.

Недостатки:

• немного опций;
• нет крепления к штативу.

Guide IR510P

Тепловизор Guide IR510P популярен среди охотников благодаря отличной оптике, возможности цифрового Zoom-увеличения, большого объема памяти в устройстве и возможности подключения внешних носителей. Прибор позволяет улавливать тепловые сигналы на расстоянии до 500 м. Имеется штатное гнездо для присоединения штатива.

Достоинства:

• широкое поле обзора;
• возможность применения тепловизора в дневное время;
• есть несколько тепловых режимов;
• функции фотосъемки и видеосъемки.

Недостатки:

• шумность при калибровке;
• оптика не справляется с мелкими объектами — их сложно разглядеть.

к содержанию ↑

Dali S240

Компактный и легкий тепловизор легко помещается в руке. Есть возможность регулировки зуммера, съемки видео. Полученные данные при необходимости переносятся на смартфон или планшет. Отличается дальнобойностью: улавливает тепловые волны на дистанции до 750 м. Прибор имеет ударопрочный влагоустойчивый корпус.

Достоинства:

• небольшая масса;
• эргономичность;
• возможность подключения внешних устройств;
• относительно невысокая стоимость.

Недостаток:

• смещение тепловизора в сторону вызывает нарушение картинки, и восстанавливается изображение долго.

к содержанию ↑

Pulsar Hellion XQ50F

Тепловизор «Пульсар» оснащен монокуляром, дающим оптическое увеличение. Имеется возможность замера расстояния до наблюдаемой цели с помощью дальномерной шкалы. Отвод тепла осуществляется использованием пассивного механизма — через элементы корпуса тепловизора. Есть функции фотографирования и видеосъемки. Через выход micro-USB подключаются внешние устройства. Возможно дистанционное управление прибором.

Достоинства:

• отличная дальность обнаружения тепловых потоков;
• сохранение четкой картинки при резких поворотах;
• быстрое восстановление изображения при попадании в объектив света;
• возможность работы при сильных осадках и низкой температуре;
• множество электронных опций.

Недостаток:

• тепловизор данной модели нельзя отнести к дешевым.

к содержанию ↑

Electrooptic Strix-3F40

Тепловизор белорусского производства оснащен монокуляром. Приспособлен под эксплуатацию в тяжелых климатических условиях. Способен работать как в жару, так и при морозе.

Имеются автоматическая и ручная фокусировка, функции фото- и видеосъемки. Корпус изготовлен из высокопрочного алюминиевого сплава.

Достоинства:

• хорошее качество сборки;
• простота эксплуатации;
• качественные фотографии и видео.

Недостатки:

• батареек надолго не хватит;
• отсутствует возможность установки на штатив.

к содержанию ↑

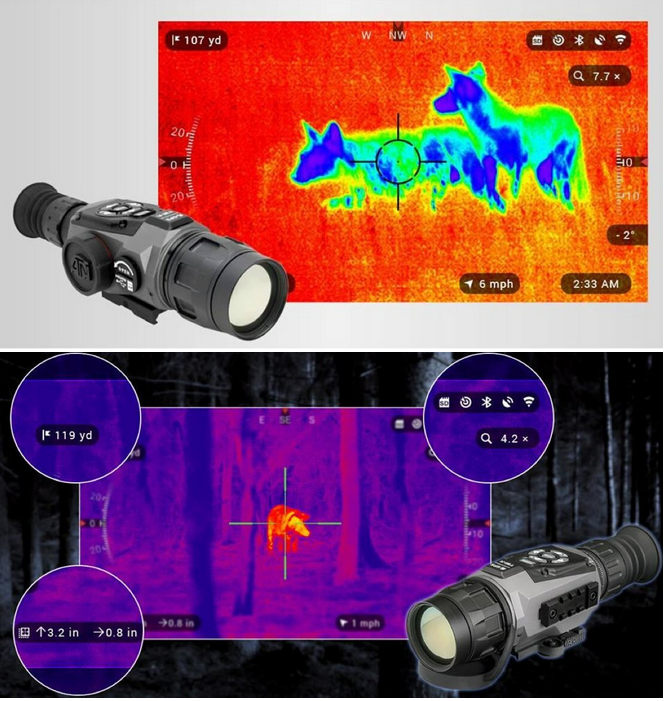

ATN OTS-HD 384 4,5-18X

Дальность фиксации объекта достигает 1500 м. Опознавание цели начинается с 600-метрового расстояния. Имеется возможность передачи информации через Bluetooth и Wi-Fi. Тепловизор надежно работает в любое время суток. Установлены: электронный барометр, дальномер, компас. За стабильность картинки отвечает гироскоп.

Достоинства:

• в рейтингах предпочтений охотников данный тепловизор устойчиво занимает верхние места;
• дальность обнаружения целей;
• большое количество электронных опций;
• качественное и стабильное изображение.

Недостаток:

• высокая стоимость.

к содержанию ↑

Fortuna General Goggles 40S3

Эта модель предлагается в виде электронных очков. Прибор надевают на голову. Тепловизор Fortuna отличается высокой светосилой, возможностью эксплуатации в разных климатических условиях. Имеется фокусировка как в ручном, так и в автоматическом режиме. Цель фиксируется на расстоянии до 2,4 км. Тепловизор оснащен сменными объективами (диаметром до 100 мм).

Достоинства:

• удобство использования тепловизора в виде очков;
• высокая дальность фиксации цели;
• хорошее качество и стабильность изображения.

Недостаток:

к содержанию ↑

ATN BINOX-THD 640 2,5-25Х

Прибор обладает совокупностью характеристик полевого бинокля и тепловизора. Фиксация объекта происходит на расстоянии полутора километров, распознание — 600 м, четкая идентификация — 350 м. Используются видеозапись и фотосъемка.

Тепловизор устойчив к плохой погоде (влагостойкость, морозоустойчивость), способен работать в любое время суток. Имеется функция стабилизации картинки.

Благодаря встроенному GPS создаются карты маршрутов по геометкам. В тепловизор встроены электронный компас и акселерометр.

Достоинства:

• высокое качество изображения;
• наличие множества опций.

Недостаток:

• перегруженность функциями (прибор не для начинающего пользователя).

к содержанию ↑

Wuhan Guide Infrared

Тепловизор китайского производства. Компания Wuhan из Китая— крупнейший поставщик специальной оптики для вооруженных сил и полиции.

Несмотря на устойчивый имидж китайских компаний как производителей ширпотреба, данный прибор высоко оценивается пользователями. Тепловизор влагоустойчив (уровень защищенности не менее IP66), приспособлен к холодному климату. Применяются теплочувствительные сенсоры высокого разрешения, благодаря чему получается качественная картинка.

Достоинства:

• всепогодность;
• отличное качество изображения;
• невысокая стоимость.

Недостаток:

• недостаточно аккуратная подгонка деталей.

к содержанию ↑

Критерии выбора

Чтобы сделать правильный выбор тепловизора, нужно заранее понимать стоящие задачи и возможные способы их технического решения. Финансовый аспект имеет второстепенное значение, так как дорогой прибор вовсе не обязательно будет лучшим выбором. Такая техника часто обладает избыточными для охотника функциями или предназначена для других целей.

Решение о том, какой выбрать тепловизор, нужно принимать с учетом следующих факторов:

1. Качество устройства. Покупать тепловизор не имеет смысла, если он часто ломается. Получить информацию о надежности прибора можно, почитав специализированные форумы, где есть отзывы реальных пользователей. Перед покупкой его нужно проверить на исправность.
2. Изучить технические характеристики. Речь идет о рассмотрении важной для пользователя-охотника информации. Если какими-либо функциями тепловизор не обладает, а они необходимы, то лучше поискать другой прибор.
3. Не всем нужны самые дорогостоящие модели. Начинающему охотнику вполне сгодится бюджетный тепловизор.
4. Важнейшими характеристиками прибора являются такие качества — тип объектива, разрешение матрицы, частота кадров. От этих параметров зависят дистанция наблюдения, детализация и качество картинки.
5. Комфортнее всего работать с электронной калибровкой.
6. Монокуляры применяют в сочетании с дневной оптикой. Тепловизор стоит дороже, но заменяет оба указанных устройства.
7. Существуют тепловизионные приборы со встроенными видеорекордерами или лазерными целеуказателями, однако большая часть тепловизоров рассчитана на подключение внешних устройств.
8. На длительную охоту желательно взять аккумуляторную батарею.
9. Дополнительные опции (Wi-Fi, GPS, компас) полезны, но приводят к значительному удорожанию.
10. Гарантийный талон. Без гарантийного обслуживания приобретать прибор ни в коем случае нельзя. Стандартный срок гарантии — 1 год. На дорогие модели срок гарантии увеличивается до 3-5 лет.

к содержанию ↑

Рекомендации и ответы на частые вопросы

Компании-производители предлагают инструкции с правилами пользования своими изделиями. Каждый тепловизор имеет особенности, но есть и общие, характерные для всех приборов:

1. Нельзя направлять тепловизионный прибор на солнце, открытый огонь, работающую печь и другие источники высокой температуры. Интенсивное температурное воздействие выведет его из строя.
2. Из-за специфичности тепловой картинки перед выстрелом нужно точно идентифицировать объект.
3. Когда прибор не используется, объектив должен быть закрытым. Уход за объективом состоит в регулярном протирании его чистой, слегка влажной тканью.
4. Хранить тепловизор нужно в специальном футляре или чехле.
5. При транспортировке следует избегать слишком сильной тряски. Вибрация приводит к выходу прибора из строя.

Частые вопросы, возникающие у охотников по поводу тепловизоров:

1. Можно ли с помощью тепловизора видеть сквозь стены? Нет, за исключением случаев, когда стены тонкие, как бумага.
2. Тепловизор просвечивает через стекло? В связи с низкой теплопроводимостью стекла, тепловизор не получает через него тепловых сигналов.
3. Есть ли возможность скрыться от тепловизора? Военные пытались в целях маскировки использовать охлаждающие костюмы, но проблема так и не решена. Зверь на открытой местности беззащитен перед действием тепловизора.
4. Можно ли изготовить тепловизор своими руками? Прибор отличается сложным устройством. Теоретически выполнить сборку системы можно самостоятельно, но понадобятся глубокие знания в области электротехники и специальная оптика.

к содержанию ↑

Заключение

Охота с тепловизором стала более технологичной, отпала необходимость в длительном выслеживании зверя. Если охотник рассчитывает именно на добычу и пренебрегает самим процессом охоты, тепловизор для него — правильный выбор.

Приборы ночного видения и тепловизоры, или как найти черную кошку в темной комнате

29.04.2019

Зрение – наиболее важный способ восприятия окружающей действительности. Визуально мы получаем большую часть информации о внешнем мире. Наши глаза – удивительно сложный и совершенный механизм, подаренный нам природой. Но, к сожалению, возможности их несколько ограничены.

Человек способен воспринимать только очень узкий оптический диапазон всего спектра электромагнитного излучения (он еще называется видимым участком спектра), кроме того, глаз может воспринимать «картинку» только в условиях достаточной освещенности. Например, если оно падает ниже уровня 0,01 люкса, то мы теряем возможность различать цвета объектов и можем видеть только крупные предметы, находящиеся неподалеку.

Это вдвойне обидно, ведь из-за этой особенности нашего зрения мы становимся практически слепыми в темное время суток. Человек всегда завидовал другим представителям животного царства, для которых ночная мгла не является преградой: кошкам, совам, волкам, летучим мышам.

Особенно не нравилась подобная ограниченность человеческого зрения военным. Но кардинально изменить ситуацию удалось лишь в середине прошлого столетия, когда благодаря достижениям физики появились приборы ночного видения, позволяющие видеть ночью почти так же ясно, как и днем.

В настоящее время приборы ночного видения находятся не только в армейских арсеналах, их с удовольствием используют спасатели, охотники, охранные подразделения, специальные службы. А если говорить о тепловизорах, то перечень их использования еще шире.

Сегодня в свободной продаже находится огромное количество самых разнообразных типов и видов приборов ночного видения (ПНВ), выполненных в виде биноклей, моноклей (монокуляров), прицелов или обычных очков. Однако прежде чем говорить об устройстве прибора ночного видения, следует несколько слов сказать о физических принципах, на которых основана работа подобных приспособлений.

Как он работает

Работа приборов ночного видения и тепловизоров основана на физических явлениях внутреннего и внешнего фотоэффекта.

Суть явления внешнего фотоэффекта (или фотоэлектронной эмиссии) заключается в том, что твердые тела под воздействием света испускают электроны, которые и улавливаются ПНВ. Основой любого прибора ночного видения является ЭОП – электронно-оптический преобразователь, который улавливает слабый отраженный свет, усиливает его и превращает в электронный сигнал. Именно его и видит человек в объективе ПНВ. Следует понимать, что ни один прибор ночного видения не способен «видеть» в абсолютной темноте. Правда, существуют и активные ПНВ, которые используют для освещения объектов собственный источник инфракрасного излучения.

Любой прибор ночного видения состоит из трех основных составляющих: оптической, электронной и еще одной оптической. Свет принимается объективом, который затем фокусирует его на ЭОП, где фотоны превращаются электронный сигнал. Максимально усиленный сигнал передается на люминесцентный экран, где он опять превращается в привычное для человеческого глаза изображение. Вышеописанная конструкция в целом характерна для любого поколения ПНВ, просто современные приборы ночного видения (второе и третье поколение) имеют более продвинутую систему усиления сигнала.

Тепловизоры же улавливают собственное излучение любого тела или предмета, температура которого отлична от абсолютного нуля. Основной частью тепловизоров являются так называемые болометры – сложные фотоприемные устройства, которые улавливают инфракрасные волны. Подобные датчики чувствительны к длинам волн, соответствующих диапазону температур от -50 до +500 градусов Цельсия.

На самом деле, тепловизоры имеют довольно простую конструкцию. Каждый подобный прибор состоит из объектива, тепловизионной матрицы и блока обработки сигнала, а также экрана, на который выводится готовое изображение. Тепловизоры бывают двух видов: с охлаждаемой и неохлаждаемой матрицей. Первые являются наиболее чувствительными, дорогими и массивными. Их матрица охлаждается до температуры -210 до -170o C, обычно для этого используют жидкий азот. Чаще их используют на крупной военной технике (например, любой танковый прибор ночного видения).

Тепловизоры с неохлаждаемой матрицей стоят на порядок дешевле, они меньше по размеру, но и чувствительность их гораздо ниже. Однако большая часть тепловизоров, которые сегодня представлены на рынке (до 97%), относится именно к этой категории.

Одной из главных особенностей тепловизоров, которая во многом и обуславливает их высокую стоимость, являются их объективы. Дело в том, что обычное стекло, используемое в большинстве оптических приборов, абсолютно непрозрачно для инфракрасного излучения. Поэтому для объективов тепловизоров используются такие редкие материалы, как германий, рыночная цена которого составляет примерно 2 тыс. долларов за кг. Средний германиевый объектив для тепловизора стоит около 7 тыс. долларов, а цена хорошего может доходить до 20 тыс. долларов. Сегодня и в России, и за рубежом активно ищут замену германию, что в теории может снизить стоимость тепловизора на 40-50%.

История и классификация ПНВ

Классификация приборов ночного видения основана на чувствительности фотокатода, степени усиления света, а также разрешении в центре полученного изображения. Как правило, выделяют три поколения ПНВ. Кроме того, к отдельному поколению нередко относят ранние ПНВ с дополнительным источником инфракрасного излучения. На сайтах производителей можно встретить информацию о ПНВ так называемых промежуточных поколений, вроде 1+ или 2+. Однако подобная градация больше преследует маркетинговые цели, чем является отображением реальных отличий.

Совершенствование конструкции ПНВ и появления новых поколений этих приборов шло последовательно, одно за другим. Поэтому классификацию приборов ночного видения удобнее рассматривать вместе с историей их развития.

23 августа 1914 года близ бельгийского города Остенде немцам удалось с помощью теплопеленгаторов обнаружить британскую эскадру, состоящую из броненосных крейсеров и миноносцев. И не просто обнаружить — но и корректировать с помощью этих приборов артиллерийский огонь, не давая кораблям противника приблизиться к важному порту. Считается, что именно с этого момента началась история приборов ночного видения.

В 1934 году произошел настоящий прорыв в этой области: голландец Холст создал первый в мире электронно-оптический преобразователь (ЭОП). Двумя годами позже российский эмигрант Зворыкин разработал ЭОП с электростатической фокусировкой сигнала, который позже стал «сердцем» первого коммерческого ПНВ американской компании Radio Corporation of America.

Периодом бурного развития ПНВ стала Вторая мировая война. Лидером в их разработке и применении стала гитлеровская Германия. Первый прототип прицела ночного видения был создан немецкой компанией Allgemeine Electricitats-Gesellschaft (AEG) в 1936 году, он предназначался для установки на противотанковых пушках Pak 35/36 L/45.

К 1944 году немецкие противотанковые пушки Pak 40 могли вести огонь, используя приборы ночного видения, на дистанции до 700 метров. Примерно в это же время танковые войска вермахта получили ПНВ Sperber FG 1250, с применением которого состоялось последнее крупное немецкое наступление на Восточном фронте неподалеку от венгерского озера Балатон.

Все вышеперечисленные приборы ночного видения относятся к так называемому нулевому поколению. Подобные устройства отличались очень слабой чувствительностью, поэтому для нормальной их работы был необходим дополнительный источник инфракрасного света. Например, каждые пять немецких танков, оснащенных Sperber FG 1250, сопровождал бронетранспортер с мощным инфракрасным локатором Uhu («Филин»). Кроме того, ПНВ нулевого поколения имели ЭОП, чувствительные к ярким вспышкам света. Именно поэтому в конце войны советские войска часто использовали в наступлении обычные прожекторы. Они попросту слепили немецкие ПНВ.

Были у немцев попытки создать и ПНВ, которые бы обеспечивали большую дальность видения (до 4 км), но из-за значительных размеров ИК-прожектора от них отказались. В 1944 году в войска была отправлена опытная партия (300 шт.) ПНВ Vampir, предназначенная для установки на немецкие штурмовые винтовки «Штурмгевер». В его состав, кроме непосредственно прицела, входил ИК-прожектор и аккумуляторная батарея. Общий вес прибора превышал 30 кг, дальность – 100 метров, а время его работы составляла всего лишь 20 минут. Несмотря на эти довольно скромные показатели, немцы активно использовали «Вампир» в ночных боях завершающего этапа войны.

Попытки создания ПНВ нулевого поколения были и в Советском Союзе. Еще до войны для танков семейства БТ был разработан комплекс «Дудка», позже аналогичная система появилась и для Т-34. Можно также вспомнить отечественный прибор ночного видения Ц-3, который разрабатывался для пистолетов-пулеметов ППШ-41. Подобным оружием планировали оснастить штурмовые подразделения. Однако широкого распространения ПНВ в Красной армии так и не получили. В тот период приборы ночного видения все еще были экзотикой, а Советскому Союзу во время Великой Отечественной войны было точно не до нее.

Опыт Второй мировой войны показал, что приборы ночного видения имеют прекрасные перспективы. Стало ясно, что эта технология может серьезно изменить способ ведения боевых действий не только на суше, но и в воздухе и на море. Однако для этого ПНВ нулевого поколения должны были избавиться от большого количества присущих им недостатков, главным из которых была их низкая чувствительность. Она не только ограничивала дальность действия ПНВ, но и принуждала использовать вместе с прибором громоздкий и весьма энергоемкий ИК-прожектор. Да и в целом конструкция первых ПНВ была слишком сложной и не отличалась достаточной надежностью.

Вскоре на смену примитивным ПНВ военного периода пришли приборы первого поколения, основанные на ЭОП с электростатической фокусировкой. Они были способны усиливать входной сигнал в несколько тысяч раз. Это, в свою очередь, позволило отказаться от дополнительной подсветки. ИК-прожекторы не только излишне утяжеляли систему, но и демаскировали бойца на поле боя. Пика своего совершенства ПНВ первого поколения достигли к 60-м годам прошлого века, американцы активно использовали их во время Вьетнамской войны.

Приборы ночного видения второго поколения появились благодаря появлению революционной микроканальной технологии, это случилось в 70-е годы. Суть ее заключалась в том, что теперь оптические пластины усеивались пустотелыми трубками-каналами диаметром 10 мкм и длиной не более 1 мм. Их количество и определяло разрешение светопроводящей пластины. Фотон света, попадая в каждый из подобных каналов, вызывает выбивание целого каскада электронов, что значительно усиливало чувствительность прибора. Для ПНВ второго поколения усиление может достигать 40 тыс. раз. Их чувствительность составляет 240-400 мА/лм, а разрешение – 32-56 штр/мм.

В Советском Союзе на основе этой технологии были созданы очки ночного видения «Квакер», а в США – AN/PVS-5B.

Позже появились приборы ночного видения, в которых электростатическая линза отсутствует вовсе и происходит прямой перенос электронов к пластине с микроканалами. Такие ПНВ обычно относят к поколению 2+. На основе подобной схемы изготовлены отечественные очки ночного видения «Наглазник» или их американский аналог AN/PVS-7.

Дальнейшие усилия ученых по улучшению приборов ночного видения были направлены на усовершенствование фотокатода. Инженеры компании Philips предложили изготавливать его из нового полупроводникового материала – арсенида галлия.

Так появились приборы ночного видения третьего поколения. По сравнению с традиционными мультищелочными фотокатодоми их чувствительность стала выше на 30%, что позволило проводить наблюдение даже в условиях облачной безлунной ночи. Проблема была лишь в том, что новый материал можно было изготавливать только в условиях глубокого вакуума, и этот процесс оказался весьма трудоемок. Поэтому стоимость такого фотокатода оказалась на порядок выше, чем у его предшественников. при этом ПНВ третьего поколения могут усиливать входящий свет в 100 тыс. раз. Еще можно добавить, что производить арсенид галлия могут в промышленных масштабах только две страны – США и Россия.

Если вы где-нибудь увидите информацию о продаже ПНВ четвертого поколения, то имейте в виду: скорее всего, вас обманывают. Его пока не существует, непонятно даже, какими критериями пользоваться для определения этой группы. Хотя, конечно же, исследования по совершенствованию существующих «ночников» ведутся в десятках стран мира. Для тепловизоров ищут бюджетную замену стекла из германия, основной проблемой ПНВ является поиск более дешевого аналога арсенид-галлиевых фотокатодов. В начале нулевых годов американцы заявили о создании ПНВ нового поколения, но часть экспертов считает, что его, скорее, можно назвать поколением 3+.

Области применения и перспективы

Приборы, которые позволяют человеку видеть ночью, с каждым годом становятся все популярнее и находят себе новые области применения. Современные «гражданские» ПНВ имеют вполне доступную стоимость, поэтому их могут позволить себе и охотники, и охранные структуры, а также другие категории граждан, которым необходимо ночное видение.

Самое интересное, что сегодня на рынке присутствуют все три поколения ПНВ. Многие приборы ночного видения для охоты относятся к первому поколению или даже нулевому и имеют ИК-подсветку, что абсолютно неприемлемо для военных ПНВ. На «гражданке» используются также и устройства третьего поколения (в них видно даже в подвалах). Технологии, которые применяются при их создании, уже давно не являются секретными, просто устройства очень дорого стоят. Прицелы ПНВ также могут быть изготовлены с использованием элементов различных поколений.

Использование тепловизоров также давно уже перестало быть исключительной прерогативой военных. Кроме охоты и наблюдения в темное время суток, подобные приборы все шире применяются в научных исследованиях. С их помощью, например, проверяют космические корабли перед стартом: тепловизор прекрасно показывает различные утечки, которые могут привести к катастрофе. Незаменим тепловизор и в энергетике. Этот прибор может легко показать, где из здания наиболее активно уходит тепло, а также позволит обнаружить места максимальных нагрузок в энергетических сетях. Применяют тепловизоры и медицине: по температурной карте человеческого тела можно даже ставить некоторые диагнозы. С каждым годом подобные приборы становятся все дешевле, поэтому сфера их применения неуклонно расширяется.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Автор статьи:

Егоров Дмитрий

Увлекаюсь военной историей, боевой техникой, оружием и другими вопросами, связанными с армией. Люблю печатное слово во всех его формах.

Свежие публикации автора:

С друзьями поделились:

ПНВ или тепловизор – в чем разница

Приборы ночного видения – ПНВ

Зрение является для человека важнейшим способом восприятия окружающего мира, ведь большую часть информации о происходящем вокруг мы получаем именно визуально. Природа наделила нас для этого сложнейшим и совершенным органом – глазами. Однако, их возможности тоже не безграничны. Человеческий глаз воспринимает далеко не весь диапазон спектра оптического излучения, а только узкую его часть, часто называемую «видимый участок спектра». Чем ниже освещенность, тем хуже «картинка». Сначала мы перестаем различать детали объекта, потом начинаем упускать цвет и точную форму, и так вплоть до возможности разглядеть только смутные очертания весьма крупных объектов. Именно поэтому человек становится практически слепым с наступлением темноты.

Любому человеку не комфортно, когда на него накладываются какие-либо ограничения, связанные с его физическими возможностями. И, конечно же, такая ситуация пришлась сильно не по душе военным, ведь в их профессии максимальное использование возможностей каждого бойца является не только вопросом победы или поражения, но и, зачастую, жизни и смерти. Тем не менее, ситуация сдвинулась с мертвой точки только в середине 20 веке, во время Второй Мировой войны, когда, благодаря развитию физики и оптики появились первые приборы ночного видения – ПНВ.

легией только военных – их может приобрести в специализированном магазине любой желающий, а область их применения давно вышла за пределы полей сражений: их успешно применяют на охоте, в охранной и поисково-спасательной деятельности, а также различные специальные службы. Сфера же применения тепловизоров – еще одного вида приборов для улучшения зрения в темноте – и того шире.

Устройство и принцип работы ПНВ

Человеческий глаз формирует в мозгу изображение окружающей обстановки за счет света, который, отражаясь от предметов этой самой обстановки, попадает на сетчатку. Сетчатка – это своего рода фотооптический элемент, а глаз – объектив. В условиях же недостаточного освещения становится невозможно хорошо разглядеть окружающие предметы, поскольку на сетчатку просто не попадает нужное количество отраженного света, и наш мозг не может сформировать ясную картину.

В условиях открытого неба, даже ночью, все равно присутствует фоновое инфракрасное излучение, вызванное рассеянием в атмосфере излучения звёзд, Луны и других небесных тел. Принцип действия ПНВ и заключается в приеме такого излучения, с последующим многократным его усилением и преобразованием в видимое изображение.
Прибор ночного видения включает в себя три части: две оптических (объектив и экран) и электронно-оптический преобразователь (ЭОП) между ними. Принцип действия прост: свет, а точнее – фоновое излучение, попадает на объектив, затем попадает в блок ЭОП, где усиливается и преобразуется в электронный сигнал, передающийся затем на экран, где превращается в привычное изображение. Данная конструкция без существенных изменений применяется в ПНВ любого поколения (на сегодняшний день таких поколений три), разница лишь в возможностях и мощности блока электронно-оптического преобразователя. При этом, следует понимать, что любой такой прибор для работы требует хоть какой-то, но источник света, поэтому в абсолютной темноте он работать не будет. Исключение составляют ПНВ активного типа, оснащенные встроенным источником инфракрасного освещения для подсветки окружающих объектов.

Устроийство и принцип действия тепловизоров

Принцип действия тепловизоров практически идентичен ПНВ, только вместо светочувствительного приемника на них устанавливаются сложные фотоприемные устройства, улавливающие инфракрасные волны, соответствующие определенному температурному диапазону. В остальном, конструкция та же — объектив, тепловизионная матрица с электронным блоком, предназначенным для обработки сигнала (вместо ЭОП у приборов ночного видения), и дисплей для вывода обработанного изображения.
Однако, конструктивно тепловизоры подразделяются на два вида – с системой охлаждения матрицы, и без таковой.

В приборах первого типа чувствительность матрицы повышается во много раз за счет ее охлаждения до экстремально низких температур – менее двухсот градусов! Но такие приборы достаточно массивны, поскольку необходима емкость с хладагентом (обычно это жидкий азот), поэтому используются, как правило, на военной технике. Прицельный комплекс любого современного боевого танка, например.

Тепловизоры второго типа значительно меньше по размеру и намного дешевле, но и чувствительность их гораздо ниже. Большинство имеющихся в свободной продаже приборов относится именно к этой категории. Несколько лет назад применение тепловизоров было доступно только военным ведомствам. Сегодня эти устройства используют во многих областях производственной деятельности, так как это позволяет решить многие технические вопросы.

Производство развернулось не только в виде отдельно взятых приборов, но и как составная часть гражданских биноклей, прицелов для охотничьего оружия, других оптических механизмов.

Измерительный диапазон разделяет модели на 3 типа:

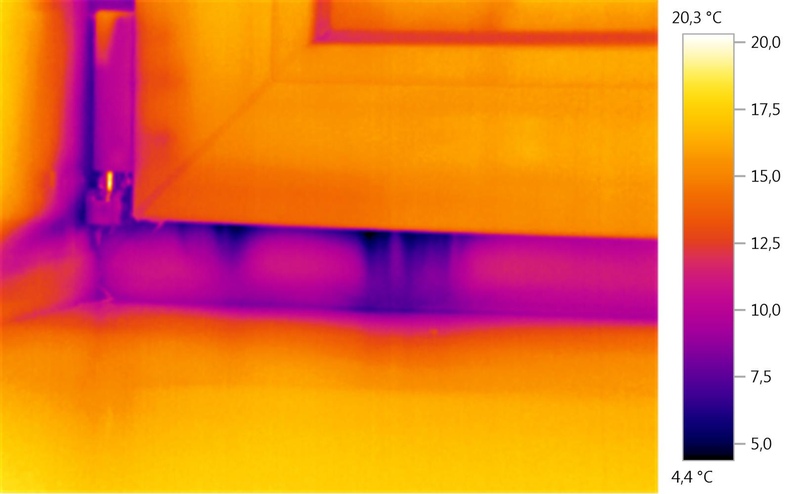

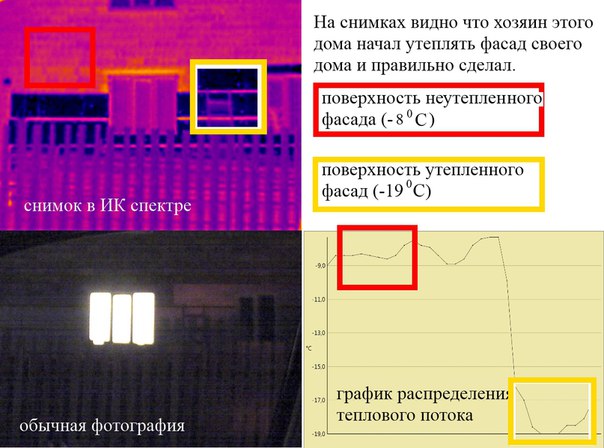

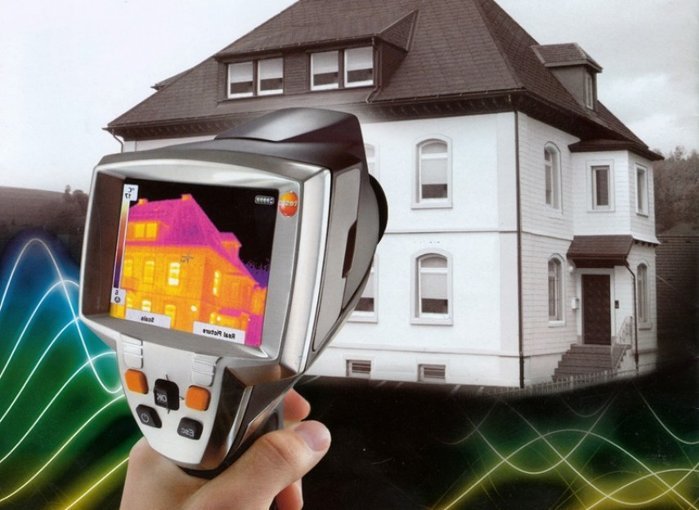

• Строительные: реагируют на температуру до +3500, применяются для аудита строительных сооружений, определяют качество изоляции, находят места утечек тепла из зданий.
• Промышленные: температурные границы – более +3500, применяются для диагностики электросетей, промышленных систем.
• Высокотемпературные: определяют тепловые параметры более +10000, диагностируют технологические процессы с высоким уровнем нагрева.


Их использование получило широкое распространение в современной жизни как в производственных целях, так и в гражданских нуждах.



Тепловизор против ночного видения

---

Начнем с небольшой предыстории. Наши глаза видят отраженный свет. Камеры дневного света, приборы ночного видения и человеческий глаз — все работают по одному и тому же основному принципу: энергия видимого света попадает во что-то и отражается от него, затем детектор принимает это и превращает в изображение.

Будь то глазное яблоко или камера, эти детекторы должны получать достаточно света, иначе они не смогут сделать изображение.Очевидно, что ночью нет солнечного света, который бы отражался от чего-либо, поэтому они ограничены светом, обеспечиваемым звездным светом, лунным светом и искусственным освещением. Если их недостаточно, они не помогут вам увидеть.

Тепловизионные камеры

Тепловизоры совсем другие. Фактически, мы называем их «камерами», но на самом деле это датчики. Чтобы понять, как они работают, первое, что вам нужно сделать, это забыть все, что, как вы думали, вы знали о том, как камеры делают снимки.

FLIR делают снимки с помощью тепла, а не видимого света. Тепло (также называемое инфракрасный или тепловой , энергия) и свет являются частями электромагнитного спектра, но камера, которая может обнаруживать видимый свет, не видит тепловую энергию, и наоборот.

Однако тепловизионные камеры обнаруживают не только тепло; они обнаруживают крошечные различия в тепле — всего 0,01 ° C — и отображают их как оттенки серого или с разными цветами. Это может быть непростая идея, и многие люди просто не понимают ее концепции, поэтому мы потратим немного времени на ее объяснение.

Все, с чем мы сталкиваемся в повседневной жизни, испускает тепловую энергию, даже лед. Чем горячее что-то, тем больше тепловой энергии оно излучает. Эта излучаемая тепловая энергия называется «тепловой сигнатурой». Когда два соседних объекта имеют даже слегка разные тепловые сигнатуры, они четко видны для FLIR независимо от условий освещения.

Тепловая энергия поступает из нескольких источников в зависимости от того, что вы смотрите в данный момент. Некоторые вещи — например, теплокровные животные (включая людей!), Двигатели и механизмы — создают собственное тепло либо биологически, либо механически.Другие вещи — земля, камни, буи, растительность — поглощают тепло от солнца днем ​​и излучают его ночью.

Поскольку разные материалы поглощают и излучают тепловую энергию с разной скоростью, область, которую мы считаем имеющей одну температуру, на самом деле представляет собой мозаику слегка разных температур. Вот почему полено, которое находится в воде в течение нескольких дней подряд, будет иметь температуру, отличную от температуры воды, и поэтому будет видно тепловизору. FLIR обнаруживают эти перепады температур и преобразуют их в детали изображения.

Хотя все это может показаться довольно сложным, на самом деле современные тепловизоры чрезвычайно просты в использовании. Их образы ясны и легки для понимания, не требуют обучения или интерпретации. Если вы можете смотреть телевизор, вы можете использовать тепловизор FLIR.

Приборы ночного видения

Зеленоватые изображения, которые мы видим в фильмах и по телевизору, сделаны очками ночного видения (NVG) или другими устройствами, в которых используются те же основные технологии. ПНВ поглощают небольшое количество видимого света, значительно увеличивают его и проецируют на дисплей.

Камеры

, изготовленные по технологии NVG, имеют те же ограничения, что и невооруженный глаз: если видимого света недостаточно, они могут плохо видеть. Качество изображения всего, что полагается на отраженный свет, ограничено количеством и силой отраженного света.

NVG и другие камеры для слабого освещения не очень полезны в сумеречные часы, когда их слишком много для эффективной работы, но недостаточно света, чтобы вы могли видеть их невооруженным глазом. На тепловизоры не влияет видимый свет, поэтому они могут давать четкие изображения, даже когда вы смотрите на заходящее солнце. Фактически, вы можете направить луч прожектора на FLIR и при этом получить идеальное изображение.

Камеры с инфракрасной подсветкой (I2)

Камеры

I2 пытаются генерировать собственный отраженный свет, проецируя луч энергии в ближнем инфракрасном диапазоне, который их тепловизор может видеть, когда он отражается от объекта. Это работает до определенной степени, но камеры I2 по-прежнему полагаются на отраженный свет для создания изображения, поэтому у них есть те же ограничения, что и у любой другой камеры ночного видения, которая зависит от энергии отраженного света — короткий диапазон и плохой контраст.

Контрастность

Все эти камеры видимого света — камеры дневного света, камеры NVG и камеры I2 — работают, обнаруживая энергию отраженного света. Но количество получаемого отраженного света — не единственный фактор, который определяет, сможете ли вы видеть с помощью этих камер: контраст изображения тоже имеет значение.

Если вы смотрите на что-то более контрастное по сравнению с окружающей средой, у вас будет больше шансов увидеть это с помощью камеры видимого света.Если у него плохой контраст, вы не увидите его хорошо, как бы ярко ни светило солнце. Белый объект на темном фоне сильно контрастирует. Однако этим камерам будет трудно увидеть более темный объект на темном фоне. Это называется плохой контрастностью. Ночью, когда недостаток видимого света естественным образом снижает контраст изображения, производительность камеры видимого света страдает еще больше.

Тепловизоры

лишены этих недостатков. Во-первых, они не имеют ничего общего с отраженной световой энергией: они видят тепло.Все, что вы видите в обычной повседневной жизни, имеет тепловую подпись. Вот почему у вас гораздо больше шансов увидеть что-то ночью с помощью тепловизора, чем с помощью камеры видимого света, даже камеры ночного видения.

На самом деле, многие объекты, которые вы могли бы искать, например люди, создают свой собственный контраст, потому что генерируют собственное тепло. Тепловизоры могут их хорошо видеть, потому что они не делают снимки только с тепла; они делают снимки на основе разницы тепла между объектами.

Устройства ночного видения

имеют те же недостатки, что и телекамеры дневного и слабого освещения: им требуется достаточно света и достаточный контраст для создания пригодных для использования изображений. С другой стороны, тепловизоры четко видят день и ночь, создавая собственный контраст. Без сомнения, тепловизионные камеры — лучший вариант для круглосуточной съемки.

Тепловизор против ночного видения — плюсы, минусы и различия

1. Тепловидение и его применение

Пытаетесь понять, нужен ли вам тепловизор или прибор ночного видения ? Мы составили это руководство о различиях и сходстве этих двух высокотехнологичных оптических устройств, чтобы вы могли решить, какой из них подходит именно вам.Мы также предоставим несколько предложений по продуктам, чтобы вы могли получить лучший продукт для ваших нужд.

Тепловизионные камеры технически не являются камерами, а скорее датчиками , которые обнаруживают тепло (также называемое тепловой энергией или инфракрасным излучением). Технически эти устройства обнаруживают излучение . Количество этого излучения увеличивается с температурой.

Тепловизор с достаточной точностью может видеть мельчайшие различия в температуре тепла и представлять это в виде изображения (или термограммы) на экране.Разница температур, обнаруживаемая на некоторых из самых сложных устройств в мире, может составлять всего 0,01 ° C. Для обозначения температуры используются разные цвета, поэтому, когда вы видите черно-белое тепловое изображение, чем светлее цвет, тем горячее объект (более новые тепловизоры могут инвертировать это или использовать широкий спектр цветов). Люди, животные и автомобили выделяют тепла и тепла и обычно теплее, чем их окружение, что позволяет пользователю тепловизора хорошо их рассмотреть. Хладнокровное животное, такое как змея, будет труднее увидеть, потому что температура их тела приспосабливается к окружающей среде.

Поскольку они обнаруживают излучение, тепловизоры не требуют видимого света для создания изображения.

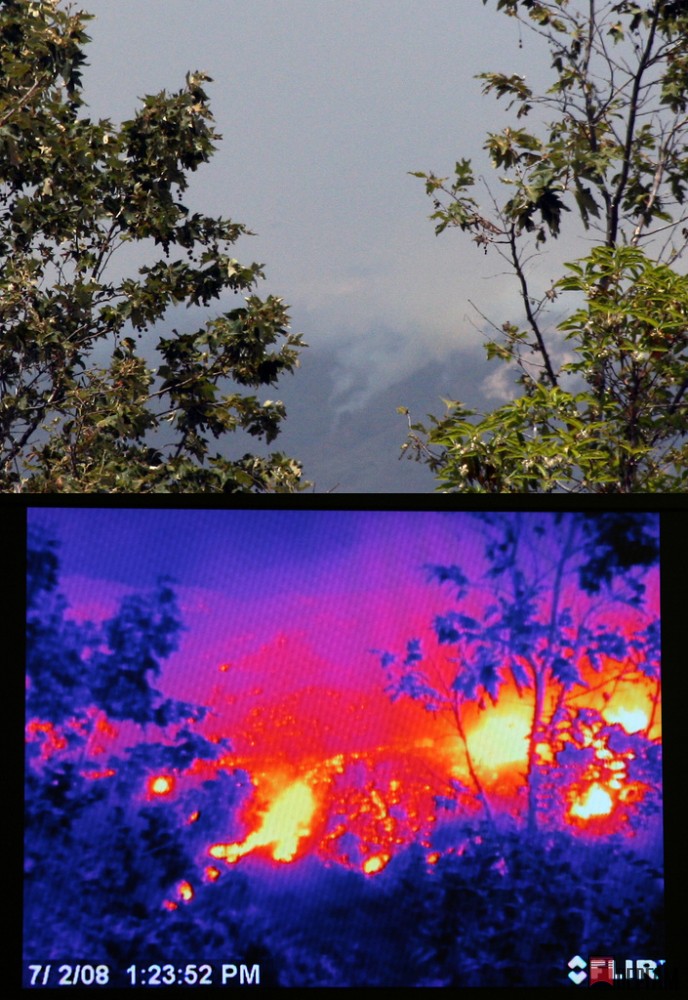

Пожарные

Тепловизоры могут до некоторой степени видеть сквозь дым и мусор , позволяя пожарным находить людей, потерявших сознание из-за отравления дымом, или детей, которые прячутся в туалете и слишком боятся выйти.Тепловизор также может сказать пожарному, если дверь горячая и, возможно, есть сильное пламя с другой стороны.

Тепловизоры позволяют пожарным видеть людей сквозь дым

Использование тепловизора: охота

Охотникам на свиней особенно нравятся тепловизоры . Дикие свиньи могут быть чрезвычайно разрушительными, особенно для ферм, но они также умны. Они редко выходят на улицу в течение дня, и во многих местах им пользуются деревья или растения. Фермеры, охотящиеся на свиней для защиты своих ферм, часто используют тепловизоры . Они могут заглянуть за свои посевы, чтобы найти животное внизу. Охотникам также нравятся тепловизоры для поиска спрятавшихся оленей. Популярным выбором для охотников, надеющихся обнаружить дичь, являются тепловизионные монокуляры, которые представляют собой легкий и прочный вариант, который позволяет им быстро находить свиней на своих полях. Существуют также тепловизионные прицелы, которые можно прикрепить непосредственно к винтовке и использовать в качестве прицела для оружия! легко носить с собой и использовать тепловизор , так что охотники могут сканировать поле в течение длительного времени, не утомляя руки.Это важная особенность, на которую следует обратить внимание, если вы планируете использовать тепловизор в течение длительного времени.

Военные и полиция

Один из наиболее распространенных пользователей тепловизора — это сотрудников правоохранительных органов или военных специалистов . Они должны быть в состоянии увидеть потенциальных угроз , не будучи обнаруженными, и тепловые блоки дают им этот шанс. Современная тепловизионная технология достаточно прочна, чтобы противостоять злоупотреблению отдачей, поэтому многие полицейские и солдаты теперь используют тепловизионные прицелы .Недостаток использования тепловизоров в ситуациях, связанных с угрозой жизни и смерти, заключается в том, что, хотя они невероятно эффективны при обнаружении человек или животных , идентификация намного сложнее . Вы можете увидеть перед собой мужчину, но это не значит, что вы сможете сказать, друг он или враг.

Ночное видение слева и тепловизор справа. Покрытие деревьев мало что скрывает от тепла!

Наблюдение

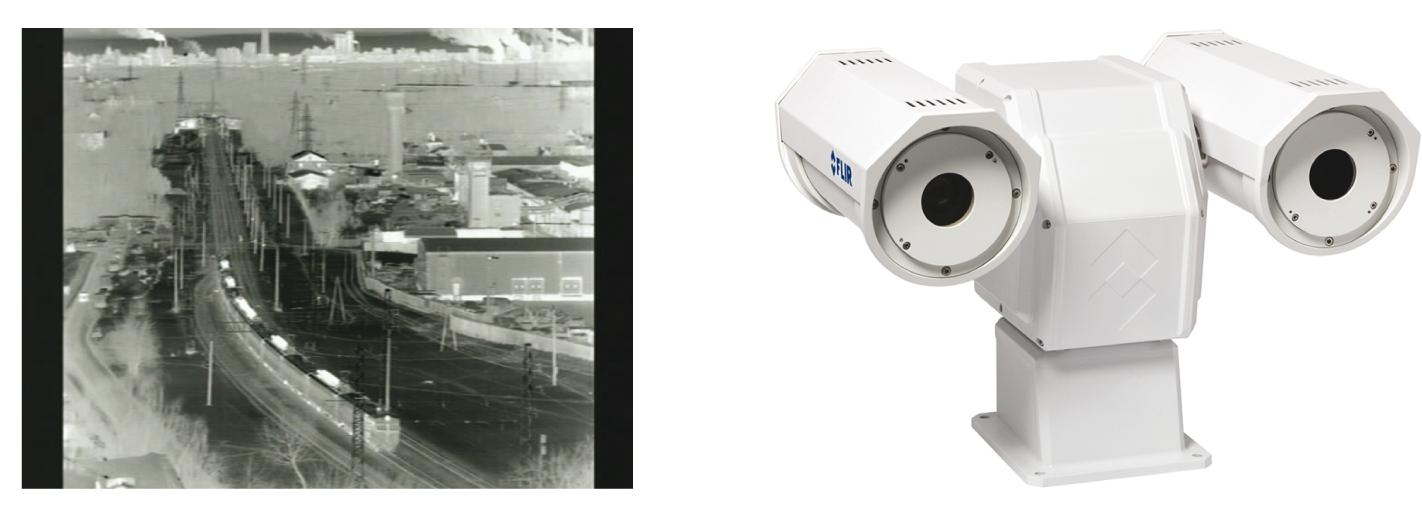

Тепловизионные камеры — один из самых эффективных инструментов для наблюдения, поскольку они одинаково хорошо работают как днем, так и ночью . Обычная камера видеонаблюдения ограничена потребностью в освещении, а ночное видение не работает днем. Возможность видеть сквозь дым и туман также дает тепловым преимуществам другие методы наблюдения .

Энергоаудит

Компании по отоплению и охлаждению годами использовали тепловизоры , чтобы увидеть, где в зданиях происходит утечка тепла. Небольшие трещины или дыры приводят к тому, что дома теряют сотни долларов в год на счетах за отопление и охлаждение.

Пятнистые олени

Некоторые производители, такие как FLIR, теперь предлагают тепловизоры , которые устанавливаются за решеткой автомобиля или в любом месте рядом с передней частью транспортного средства, чтобы пользователь мог заметить оленей или других диких животных, которые потенциально могут выбежать на дорогу.Многие люди умирают каждый год, отклоняясь, чтобы не попасть в оленя, и эти устройства помогают уменьшить опасность .

---

Приобрести популярные бренды ночного видения и тепловизора

Ночное видение в сравнении с тепловизором

Ночное видение по сравнению с тепловизором. Объяснение

Автор Микаэла Джексон

Мы все слышали о ночном видении. Это когда-то военная технология, о которой рассказывают в шпионских фильмах и под прикрытием. гаджеты.Какой секретный агент не надевал очки ночного видения во время их засаду? Помимо штампов из фильмов, что такое ночное видение и как он отличается от технологии, выбранной Speedir для обеспечения безопасности вождения: тепловая изображения?

Ночь — самое опасное время для вождения. С вашим зрение сильно ограничено в темноте, фары только немного помогают. Зачастую их недостаточно, чтобы дать вам достаточно времени, чтобы отреагировать на опасность. появляется на дороге, например, животное или пешеход, и они печально известны для ухудшения положения в сильный дождь или туман. Итак, какой лучше всего решение, которое поможет нам безопаснее водить машину в темноте и в плохую погоду?

Вы могли подумать, что камеры ночного видения могут помочь. В в определенных ситуациях они могут помочь видеть в темноте. Ночное видение — это технология, с которой вы, возможно, знакомы, поскольку когда-то это была эксклюзивная военная технологии, но теперь она широко доступна от камер смартфонов до обычных домашних системы наблюдения. Однако по сравнению с более продвинутыми технологиями, такими как тепловизионные камеры производства Speedir, он, к сожалению, не может помочь вам увидеть ночь за рулем.

Во-первых, вы должны знать, как работает каждая технология, чтобы их можно было сравнить, чтобы увидеть резкую разницу между ночным видением и тепловидение.

Что такое ночное видение?

Приборы ночного видения работают на том же технология как стандартные камеры, но с большим увеличением. Эти системы сканируют ночные настройки и поглощают любой видимый свет. Этот свет тогда увеличены и переданы через изображения с зеленоватым оттенком.Ночь устройства технического зрения также называют устройствами «усилителя изображения». Это лучше, более конкретный дескриптор для них, потому что общий термин «ночь» видеонаблюдения »применяется как к усилителям изображения, так и к тепловизионным или инфракрасные камеры, поскольку все они помогают видеть ночью.

Усилители изображения ночного видения являются базовой технологией, которая аналогична стандартной камере, но усиливает любой доступный свет. Если там есть ли окружающий свет вокруг, такой как свет луны, звезд и далекие источники света, его интенсивность увеличивается и видна сквозь зеленоватую картинки.Эта технология широко используется в фильмах, видеоиграх, и телешоу, но он используется в реальных сценариях в армии, правоохранительные органы и охотники для обнаружения диких животных, таких как олени в лесу ночью.

Основная ошибка усилителей изображения ночного видения заключается в том, что его эффективность уменьшается по мере уменьшения ближайшего света. Это означает, что если ночь пасмурная и пасмурная, загораживающая свет от луны и звезд, там резкое снижение четкости изображения ночного видения.То же самое верно, если присутствует туман, а сильный дождь может отражать свет от многих различных поверхности, что затрудняет просмотр четких изображений.

Пока воспринимаются усилители изображения ночного видения высокотехнологичные, они не намного возвышеннее стандартной камеры, а некоторые людям труднее видеть сквозь изображение с зеленым фильтром. Oни работают только при наличии света и ясных условий, но обычно дешевле тепловизора.

Что такое тепловидение?

Тепловидение или инфракрасное (ИК) изображение — это технология который использует инфракрасные сканеры, которые измеряют тепловые сигнатуры объектов как по сравнению с другими объектами вокруг них, и переводит эти тепловые сигнатуры в изображение, где более высокие тепловые сигнатуры выделены ярче и легко увидеть.Эта технология имеет множество применений в самых разных условиях, но не все знают о его большой полезности.

Основным плюсом использования тепловизора является факт что не требует света для работы и тяжелых погодных условий также не влияют на его функцию. Через туман, дым, пасмурную погоду или пыльные бури, тепловизионная камера всегда будет показывать надежные, четкие изображения, которые обнаруживать потенциальные дорожные опасности с помощью тепловых сигнатур.Эта особенность делает его самая выгодная технология в бизнесе ночного видения и отличает ее от остальные его конкуренты. Фактически, правоохранительные органы, как известно, использовали технология теплового обнаружения для обнаружения подозреваемых, которые спрятались в кустах или другие затемненные места ночью.

Инфракрасные датчики на тепловизионных камерах также невероятно высокий диапазон. Находясь в машине, тепловизионная камера, такая как Night Owl от Speedir, может видеть до 3000 футов за фарами вашего автомобиля.Это расстояние невероятно полезно любому водителю и может значительно увеличить время вашей реакции при столкновении с внезапные дорожные препятствия.

Единственный ощутимый недостаток тепловизионных камер — это Дело в том, что они дороже камер ночного видения. Однако они с годами стали более доступными благодаря таким компаниям, как Speedir, которые производят эти камеры, чтобы повысить безопасность дорожного движения для всех. Сейчас же эти камеры доступны всем, от военных до гражданских.

Различия между ночным видением и тепловизором

Различия между ночным видением и тепловизором:

• Для работы ночного видения необходим видимый поблизости свет должным образом. Для работы тепловизора не нужен свет.
• Ночное видение работает за счет усиления видимого поблизости свет. Тепловидение работает с использованием инфракрасных датчиков для обнаружения различий в температуры объектов в его прямой видимости.
• Ночное видение снимает сцену и увеличивает свет, затем переводит его в изображения с зеленым оттенком.Тепловидение переводит тепловые подписи в четкие видимые изображения и объекты с более высокой температурой подписи отображаются ярко-желтым, оранжевым или красным цветом.
• Ночное зрение ухудшается из-за таких условий, как пыль, дым, пасмурные ночи, дождь и туман. Тепловидение не ухудшается в этих условиях и можно видеть в полной темноте.
• Ночное видение — это устаревшая технология, которая, Хотя он все еще используется, он дешевле, но более низкого качества, чем другие варианты.Тепловидение — это очень востребованная технология, которая, хотя и может быть больше дороже, чем другие варианты, повышает безопасность ночью лучше, чем его конкурентов и по-прежнему доступен.

Что такое улучшенное: ночное видение или тепловизор?

Как видите, существует много заметных различий между тепловыми или камеры ночного видения, и победитель за лучшую камеру для ночного видения безопасность движения идет на тепловизионную камеру. Благодаря широкому ассортименту, безупречный обнаружение тепла и высококачественные изображения, время отклика на препятствия в дорога ночью будет увеличиваться, а также ваше спокойствие.

Тем не менее, существует гораздо больше применений тепловизора. камеры, чем вождение в ночное время.

Каждая секунда имеет значение, каждый дюйм имеет значение

Решая вопрос о тепловом или ночном видении в транспортных средствах, мы действительно имеем в виду время, отведенное водителю для реакции на потенциальную опасность. Как упоминалось выше, тепловизионная технология Speedir позволяет водителям видеть потенциальные препятствия и опасности на расстоянии до 3000 футов. Это почти 6/10 мили.Многие камеры ночного видения, которые либо входят в стандартную комплектацию некоторых высококлассных автомобилей, либо могут быть добавлены на вторичном рынке, имеют поле зрения только в несколько сотен футов, и это при условии, что имеется достаточно света, чтобы обеспечить надежное изображение для начала.

Если сравнивать тепловизор с технологией ночного видения, эти дополнительные 2500 футов или около того — что составляет почти полмили — обеспечивают водителю транспортного средства ночью примерно 25 дополнительных секунд времени реакции, если транспортное средство движется по скорость 60 миль в час, когда на пути транспортного средства появляется опасность. Практически любой может безопасно отреагировать на что-либо за это время. Напротив, ночное видение может обеспечить водителю 5-6 секунд времени реакции только в том случае, если одно и то же транспортное средство движется с одинаковой скоростью.

Секунды и дюймы спасают жизни, и этого не избежать. Ночное видение или инфракрасная технология, на наш взгляд, не сложный выбор. Даже если люди все еще задаются вопросом, что такое тепловизор, и даже если они обеспокоены тем, что это может стоить немного дороже, одной аварии удалось избежать больше, чем окупить любые дополнительные вложения.Размышляя над вопросом о технологиях теплового и ночного видения, вы должны думать в этих терминах, поскольку именно для этого в первую очередь предназначена эта технология.

Наилучшие варианты использования тепловизионных камер

Тепловизионные (или инфракрасные) камеры имеют несколько применений для люди и компании, благодаря их превосходному ночному видению и обнаружению технологии.

Области применения тепловизора:

• Помощь водителям в ночное время: Инфракрасный камера обеспечивает отличную видимость в условиях низкой освещенности, что идеально подходит для тех, кто кто должен вести машину ночью.Это особенно актуально для людей, живущих в сельские или горные и лесные районы, где преобладает дикая природа. Эта также относится к тем, кто живет в более густонаселенных районах, таких как города и пригороды, где больше пешеходов и могут быть домашние животные обычно бродят по улицам.
• Родители: Если вы являетесь родителем, у которого есть ребенок, который скоро научится водить машину, учится водить машину или был ведя машину некоторое время, вы можете нервничать, когда им нужно вести машину ночью.На дороге в любой момент может произойти что угодно, но инфракрасные камеры предлагают уровень защиты и душевного спокойствия для родителей, которые хотят убедиться, что их дети едут максимально безопасно.
• Владельцы дорогостоящих автомобилей : Те, кто владеет роскошные автомобили, жилые дома, служебные автомобили или элитные грузовики, на которых перевозятся ценные вещи как лодки или другие грузы, необходимо защитить свои транспортные средства от любого потенциального угрозы. Эти автомобили — огромные инвестиции, и любой способ помочь сохранить их в безопасности, особенно в самое опасное время водить машину (ночь) просто умен защита активов.
• Компании, в которых работают ночные водители: Во многих отраслях работают ночные водители, которые могут предотвратить убытки. от столкновений, установив в своих автомобилях инфракрасные камеры. Отрасли включают райдшеринговые компании и их водителей, автопарк, общественные транспорт, компании по аренде автомобилей, военные и сотрудники правоохранительных органов, службы скорой помощи, пожарные и водители доставки.
• Военные и правоохранительные органы: Инфракрасные камеры могут использоваться военнослужащими и полицейскими организациями. только для вождения, но для обнаружения объектов в условиях плохой видимости, обнаружение скрытого оружия у подозреваемых и отслеживание преследований.
• Пожаротушение: Инфракрасная камера может легко обнаруживает пожар, худшие точки интенсивности и может показать двери, которые входить небезопасно из-за пожаров на другой стороне. Эти камеры лучше всего подходят для в этой ситуации, потому что они работают, несмотря на тяжелые слои дыма, которые могут окружить место пожара.
• Охотники: На охоте, особенно ночью охотники могут использовать инфракрасные камеры, чтобы отслеживать, где добыча наиболее часто встречается в слежки и могут очень помочь увидеть необнаруженных животных в глубоких зарослях, вода или леса.

В последнее время стали использоваться тепловизионные камеры предприятиями для выявления лихорадки во время пандемии COVID-19. Фактически, Спидир, один из лидеров отрасли тепловидения, недавно представил тепловой система скрининга массовой лихорадки с возможностями искусственного интеллекта чтобы помочь компаниям оставаться в безопасности в эти тяжелые времена.

Качественные тепловизоры от Speedir

Speedir, как упоминалось ранее, это компания, которая поставляет современные тепловые устройства, более 18 лет исследований и разработок, в том числе тепловизионные камеры по доступным ценам, чтобы вы могли безопасно управлять автомобилем в условиях плохой видимости. Их камеры известны своим широким диапазоном действия на высоте до 3000 футов. за пределами автомобильных фар, и их всестороннее тестирование гарантирует, что их инфракрасные датчики будут производить высококачественные изображения, чтобы предупредить вас о препятствиях в дорога.

Камеры, предоставленные Speedir, включают Night Owl. и сова Плюс с искусственным интеллектом. Обе камеры первоклассные качество, с такими характеристиками, как термодатчики 384×288 и выходное изображение 720x480p разрешающая способность.Эти камеры можно настраивать, устанавливать на любой автомобиль и зарекомендовал себя для работы в любых погодных условиях.

Если вы хотите улучшить свое ночное время вождение, снижение риска при вождении ночью или обеспечение защиты ночные операции вашей компании, Speedir предлагает продукты для вас в отличном Цены.

Для получения дополнительной информации об этих тепловизионных камерах или других продуктов, свяжитесь с [email protected] или посетите веб-сайт Speedir.

Ночное видение или тепловизор: что лучше для вашего спецназа?

Всем известно, что если ты в команде спецназа, тебе нужны самые крутые игрушки, лучшее оружие и новейшие гаджеты. Некоторые из этих устройств помогают операторам работать в неблагоприятных условиях, и, возможно, самые неприятные условия, с которыми сталкиваются офицеры, — это тусклый свет или отсутствие света. Есть несколько вариантов преодоления недостатка зрения в условиях низкой освещенности, включая оборудование ночного видения и тепловизор.Но один ли «лучше» другого для спецназа? На самом деле, они оба служат хорошим целям, но лучше всего выбрать правильный инструмент для работы, а «правильный инструмент» зависит от выполняемой работы.

Технические отличия

Ночное видение и тепловизор — две очень разные технологии. «С технической точки зрения устройства ночного видения собирают окружающий свет от звездного и лунного света из близлежащей местности или с помощью инфракрасных осветителей», — объясняет Дейл Сузуки, вице-президент по продажам FLIR Outdoor and Tactical Systems. Используя фотоны от источника окружающего света, устройство ночного видения затем улавливает этот источник света, который затем проходит через трубку усилителя изображения, превращая фотоны в электроны. Белый люминофор ночного видения с ИК-подсветкой от EOTECH. Электроны затем усиливаются и проецируются на фосфорный экран, который преобразует усиленные электроны обратно в видимый свет, увеличивая светочувствительность. Теперь изображение будет обнаруживаться человеческим глазом в зеленом или белом контрасте, в зависимости от цвета люминофора трубки усилителя изображения, что эффективно обеспечивает в несколько тысяч раз лучшую светочувствительность, чем человеческий глаз.«Это позволяет оператору видеть в темноте», — объясняет Сузуки.

Когда дело доходит до тепловизоров, они полностью отличаются от приборов ночного видения по применению и по конструкции, делая снимки с помощью тепла, а не видимого света. «Все, с чем мы сталкиваемся в повседневной жизни, испускает тепловую энергию, даже лед, — говорит Сузуки. «Чем горячее что-то, тем больше тепловой энергии оно излучает. Эта излучаемая тепловая энергия называется тепловой сигнатурой. Когда два соседних объекта имеют даже слегка разные тепловые сигнатуры, они четко видны для FLIR независимо от условий освещения.Поскольку разные материалы поглощают и излучают тепловую энергию с разной скоростью, область, которую мы считаем одной температурой, представляет собой мозаику слегка разных температур. Поэтому бревно, которое находится в воде в течение нескольких дней, будет иметь температуру, отличную от температуры воды, и поэтому будет видно тепловизору «. Тепло (также называемое инфракрасной или тепловой энергией) и свет являются частями электромагнитного спектра, но камера, которая может обнаруживать видимый свет, не видит тепловую энергию, и наоборот.«Устройства ночного видения имеют те же недостатки, что и телекамеры дневного и слабого освещения — им требуется достаточно света и достаточный контраст для создания пригодных для использования изображений», — говорит Сузуки. С другой стороны, тепловизоры четко видят день и ночь, создавая собственный контраст в черном, белом и многоцветном.

Несмотря на то, что технологические различия могут показаться сложными, их индивидуальные сильные стороны позволяют использовать их в конкретных приложениях, и приложение будет движущей силой того, какая технология «лучше».”

Тепловизоры делают снимки от тепла, а не от видимого света. «В целом тепловизоры отлично подходят для обнаружения, а устройства ночного видения — для реального распознавания целей», — говорит Дейл Сузуки, вице-президент по продажам FLIR Outdoor and Tactical Systems. «Многие тактические организации LE и военный персонал нередко используют сочетание двух технологий в разных форм-факторах для выполнения своей задачи или миссии».

Приложения имеют наибольшее значение

Между операторами спецназа часто возникают споры: какая технология — ночная или тепловизионная — лучше для спецназа? Вне приложения нет истинно правильного ответа.

Команды должны сначала спросить себя: для какой среды мы его используем? Какими будут наши текущие приложения для этой технологии? Как выглядит большинство наших звонков?

В операции спецназа идентификация цели не подлежит обсуждению при использовании технологии слабого освещения. «Если я собираюсь применить смертоносную силу, мне нужно иметь возможность идентифицировать свою цель», — говорит Марк Лэнг, 19-летний член SWAT полицейского управления Далласа (Техас). «Ночное видение позволяет вам это делать.Thermal — нет ».

Ночное видение также очень гибкое в том смысле, что оно может работать в самых разных средах — в помещении и на открытом воздухе, городской пейзаж, лесной пейзаж и т. Д., — говорит Джейк Сол, менеджер по развитию международного бизнеса компании Night Vision Devices (NVD). «Вы получаете четкое изображение окружающей среды в виде зеленой буквы или черно-белой буквы. Но это также позволяет вам иметь возможность распознавания лиц. Вы можете четко видеть, что люди носят, что в руках, или что они делают. Еще одним преимуществом является то, что ночное видение позволяет видеть сквозь стекло, а тепловое — нет. «Нельзя сидеть в машине и смотреть наружу, и нельзя находиться снаружи, глядя в машину [с тепловизором]», — говорит Сол.

Однако с ночным видением операторам приходится беспокоиться о «размывании», когда свет может отражаться от блестящих объектов и на секунду ослеплять пользователей, — говорит Сузуки, который также отмечает, что очки ночного видения (NVG) и другие камеры для слабого освещения не очень полезны в сумеречные часы. «Света слишком много, чтобы они могли работать эффективно, но света недостаточно, чтобы увидеть невооруженным глазом», — говорит он.«На тепловизоры не влияет видимый свет, поэтому они могут давать четкие изображения, даже когда вы смотрите на заходящее солнце». Thermal также идеально подходит для операций спецназа в сельской местности, если членам группы спецназа нужно найти подозреваемого.

Хотя на тепловизоры не влияет видимый свет, большинство из них не обеспечивают возможность распознавания лиц. Хотя тепловизоры позволяют пользователю сказать: «Я знаю, что там кто-то есть», зная, что кто-то есть, недостаточно хорошо, когда это происходит к использованию смертоносной силы, — говорит Ланг.«Эти две технологии на самом деле не одно и то же приложение, но используются вместе, однако они могут помочь вам принять лучшее решение, прежде чем вам придется что-то делать».

В идеальном мире обе технологии были бы у вас в сумке. «Допустим, офицера спецназа вызывают к забаррикадированному подозреваемому, который может захватить заложников», — говорит Судзуки. «Как только они прибудут на место происшествия, скорее всего, в скрытом режиме, у них будет ночное видение, чтобы отличать друга от врага, идентифицировать цели, перемещать униформу патрульных офицеров из ключевых тактических точек, заменяя их офицерами спецназа и контролируя периметр.Эта сцена может резко измениться, если несколько подозреваемых выбегут посреди леса за домом. Офицеры спецназа перейдут из режима невидимости в режим поиска и поиска. В этот момент будет развернут тепловизор, который даст оператору явное преимущество в обнаружении горячих целей ».

Хотя тепловизор — отличная технология, она нужна не всем в команде, — говорит Марк Кокман, менеджер по продажам западных правоохранительных органов США компании EOTECH. Он отмечает, что, хотя каждый член SWAT выиграет от ночного видения, только нескольким людям в команде требуется тепловизор.Если у команды спецназа есть деньги только на покупку того или другого, все сводится к тому, какова основная часть ваших звонков.

Ахиллесова пята

Если сравнивать цены, можно сказать, что приборы ночного видения и тепловизоры могут быть одинаковыми, говорит Саул из NVD. «Карманные устройства ночного видения и тепловизоры могут иметь примерно одинаковую цену», — говорит он. «Монокуляр на тепловом шлеме может стоить столько же, сколько бинокль ночного видения. Когда дело доходит до начальной стоимости, существует так много переменных, потому что существует такой широкий ассортимент продуктов.Саул считает, что стоимость владения с ночным видением будет меньше, отмечая, что гарантии обычно более длительные, а технология, по большей части, служит дольше. «Для многих парней, которые уже знают, чего они хотят, все сводится к форме, функциям и цене», — говорит он.

Одна из самых больших проблем, когда дело доходит до приобретения устройства ночного видения, — это цена. «Ночное видение — одна из самых больших расходов для команды SWAT», — говорит Ланг. «У команды SWAT так много других расходов и потребностей, что на самом деле цена за единицу ночного видения — это ахиллесова пята.Очень мало команд, которые могут провести операцию по отключению электричества, когда у всех есть какой-то вид ночного видения ». Команда, которая может запустить полное отключение электричества, не является нормой, а скорее исключением. «Есть еще очень много полицейских снайперов, у которых его нет», — говорит Ланг.

Как вы экипируете всю свою команду? Кокман из EOTECH говорит, что иногда командам требуется несколько лет, при этом некоторые команды покупают один или два бинокля в квартал, пока их команда не будет оснащена.

Агентства также могут получить грант на покупку ночного видения, но Лэнг отмечает, что это потребует много усилий и может занять месяцы или годы, чтобы получить средства.«К сожалению, обычно требуется плохая сделка или операция, чтобы люди сказали:« Ночное видение было бы действительно критически важным в этой операции »». Он по-прежнему призывает агентства внимательнее присмотреться к интеграции технологий в их команду спецназа. На Accuracy International AX 308 показан клипсы ночного видения с белым люминофором L3 2124 LR Дэниел Майерс

Они бесполезны без обучения

Независимо от того, приобрели ли вы ночное видение или тепловизор, вы окажетесь в невыгодном положении, если не сделаете этого. также бюджет на надлежащее обучение.Необходимо изучить следующие цели знаний, которые включают в себя эксплуатацию, техническое обслуживание, протоколы использования, хранения и безопасности. Для каждой цели знаний есть прикрепленная цель навыков, и единственный способ по-настоящему освоить использование оборудования ночного видения или тепловизора — это использовать его неоднократно. «Я думаю, что отряды спецназа делают слишком много, чтобы разобраться в этом сами», — говорит Ланг. «Они проводят слишком много инбредных тренировок, когда все, что они знают, это все, что знает команда».

Cockman EOTECH настоятельно рекомендует пользователям отправиться на интенсивную тренировку, рекомендуя тактический учебный центр Direct Action Resource Center (DARC), где участники проходят шестидневный курс по борьбе с терроризмом.«Команды возвращаются к этому высказыванию: « Мы так далеко отстали, нам нужно отправить остальную команду », — отмечает Кокман.

Когда дело доходит до выбора между добавлением тепловизора или ночного видения к вашему комплекту, доллары будут ограничивающим фактором. Очевидный ответ состоит в том, что должным образом оснащенная команда — если позволяет бюджет — должна иметь в наличии оба типа оборудования. Для этого каждый должен быть поддержан обучением и протоколом с максимально отработанными и освоенными потенциальными приложениями.

какая камера для слабого освещения вам больше подходит?

В настоящее время используются две основные технологии, позволяющие камерам видеть: тепловизионное и ночное. В этой статье мы более подробно рассмотрим преимущества и недостатки этих двух технологий.

Прошли те времена, когда камеры наблюдения были полезны только при правильных условиях освещения. Учитывая различные сложные условия, в которых сейчас устанавливаются камеры, производителям приходилось изобретать различные способы, чтобы отсутствие света не мешало работе.

В настоящее время используются две основные технологии, позволяющие камерам видеть: тепловизор и ночное видение. В этой статье мы более подробно рассмотрим преимущества и недостатки этих двух технологий.

Тепловизоры Первое, что нужно понять о тепловизионных камерах, это то, что, хотя в маркетинговых и торговых целях они называются «камерами», в традиционном определении этого слова это не так. Фактически, это датчики, которые могут обнаруживать тепло, исходящее от предметов.Это объясняет в своем веб-сообщении один из крупнейших поставщиков тепловизионных решений FLIR Systems.

«FLIR делают снимки с помощью тепла, а не видимого света», — заявили в компании. «Тепло (также называемое инфракрасной или тепловой энергией) и свет являются частями электромагнитного спектра, но камера, которая может обнаруживать видимый свет, не видит тепловой энергии, и наоборот. Однако тепловизионные камеры обнаруживают не только тепло; они обнаруживают крохотные различия в температуре — всего 0,01 ° C — и отображают их в виде оттенков серого или разных цветов.Это может быть непростая идея, и многие люди просто не понимают ее концепции, поэтому мы потратим немного времени на ее объяснение ».

Проще говоря, все на земле излучает определенную форму тепла, и эта тепловая энергия, которая выделяется, известна как тепловая сигнатура. Различные виды материалов поглощают и излучают тепло с разной скоростью. Тепловизионные камеры фиксируют тепловую сигнатуру и показывают тонкие различия в тепловом излучении разными цветами.

Камеры ночного видения Ночное видение популярно в голливудских фильмах о военных действиях.Камеры, в которых используется эта технология, улавливают любой доступный свет и усиливают его. Естественно, если нет света для усиления, ночное видение не работает. Но некоторые могут возразить, что в большинстве ситуаций будет доступно некоторое количество света.

«ПНВ и другие камеры для слабого освещения не очень полезны в сумеречные часы, когда слишком много света для их эффективной работы, но недостаточно света, чтобы вы могли видеть их невооруженным глазом», — говорит FLIR. «На тепловизоры не влияет видимый свет, поэтому они могут давать четкие изображения, даже когда вы смотрите на заходящее солнце.”

Тем не менее, ночное видение может дать вам изображение, сравнимое с тем, что может дать обычная камера, в отличие от тепловизионных камер, которые в основном просто выделяют разные цвета в зависимости от выделяемого тепла. Также говорят об инфракрасных камерах, которые также относятся к камерам дневного света, которые работают, испуская инфракрасные волны, которые могут отражаться от объектов и помогать камере их фиксировать. Но опять же, ограничения отраженного света ограничивают возможности камеры.

Что выбрать Когда вы решаете, что покупать, вам необходимо учитывать контраст.Если изображение перед камерой имеет высокую контрастность, хорошо подойдут камеры дневного света с ночным видением. У тепловизоров такой проблемы нет.

«У тепловизоров нет ни одного из этих недостатков», — отмечает FLIR. «Во-первых, они не имеют ничего общего с отраженной световой энергией: они видят тепло. Все, что вы видите в обычной повседневной жизни, имеет тепловую подпись. Вот почему у вас гораздо больше шансов увидеть что-то ночью с помощью тепловизора, чем с помощью камеры видимого света, даже камеры ночного видения.”

Однако, если вы хотите иметь визуальные эффекты, которые немного похожи на то, что снимает камера дневного света, хорошей идеей будет дать ночное видение.

В чем разница между тепловизором и ночным видением?

Начнем с краткой предыстории. Человеческие глаза видят отраженный свет. Человеческий глаз, тепловизионные камеры, приборы ночного видения и камеры дневного света, — все работают по тому же принципу : энергия видимого света падает на объект, отражается от него, сенсор принимает его и формирует изображение.

Будь то датчики глазного яблока или встроенные в камеру датчики, эти детекторы должны получать достаточно света, иначе они не смогут создать изображение.

Очевидно, что ночью нет солнечного света, поэтому они ограничены светом, исходящим от луны, звезд и искусственных источников. Они мало что сделают, чтобы помочь вам увидеть, недостаточно ли света.

Тепловизоры

Тепловизоры совершенно разные. Мы называем это «камерами», но на самом деле они сенсоры.Чтобы узнать, как они работают, первое, что вам нужно сделать, это забыть все, что, как вы думали, вы знали о том, как камеры делают изображения.

FLIR делают снимки от тепла, в невидимом свете. Тепло (также известное как инфракрасная или тепловая энергия) и свет являются частями электромагнитного спектра. Однако камера, которая может обнаруживать видимый свет, не будет видеть тепловую энергию, и наоборот.

Тепловизоры распознают не только тепло; они могут почувствовать небольшие вариаций по течению — всего 0.01 ° C — и отображать их как оттенки серого или разными цветами. Это может быть сложная идея, и многие люди просто не знают ее концепции, поэтому мы потратим немного времени на ее описание.

Все, что мы испытываем в повседневной жизни, излучает тепловую энергию, даже лед. Чем горячее что-то, тем больше выделяется тепловой энергии. Эта излучаемая тепловая энергия известна как «тепловая сигнатура». Когда два объекта рядом друг с другом имеют разные тепловые сигнатуры, FLIR может четко видеть их при любых условиях освещения.

Тепловая энергия возникает из многих источников, которые вы видите в данный момент. Некоторые вещи — например, двигатели, теплокровные животные и люди, машины — производят собственное тепло механически или биологически. Прочие предметы — камни, земля, буи, растительность — поглощают тепло солнца днем ​​и излучают его ночью.

Поскольку разные материалы излучают и поглощают энергию с разной скоростью, место, которое мы рассматриваем как одну температуру, представляет собой мозаику слегка меняющихся температур.По этой причине бревно, которое находится в воде в течение нескольких дней подряд, будет иметь температуру, отличную от температуры воды, и, следовательно, будет видно тепловизионному устройству. FLIR обнаруживают эти колебания температуры и преобразуют их в детали изображения.

На самом деле, хотя это может показаться несколько сложным, в действительности современные тепловизионные камеры удивительно просты в использовании. Их образы просты и очень ясны для понимания, не требуют интерпретации или обучения.

Устройства ночного видения

Зеленоватые изображения, которые мы видим в видео и по телевизору, на самом деле исходят от очков ночного видения (NVG) или других систем, которые используют те же базовые технологии. ПНВ поглощают небольшое количество видимого света, значительно увеличивают его и демонстрируют на дисплее.

Камеры, изготовленные с использованием технологии NVG, имеют те же ограничения, что и человеческий глаз: они не могут хорошо видеть, когда недостаточно видимого света.Качество изображения чего-либо, что зависит от отраженного света, ограничено количеством и силой видимого света.

ПНВ и камеры для слабого освещения не очень полезны в сумеречные часы, когда слишком много света для работы, но недостаточно света, который вы видите невооруженным глазом. На тепловизоры не влияет видимый свет, поэтому они могут обеспечить четкое изображение, даже когда вы смотрите на заходящее солнце. Фактически, вы можете проецировать луч прожектора на FLIR и при этом получать идеальное изображение.

Камеры с инфракрасной подсветкой

Камеры с инфракрасной подсветкой (I2) пытаются генерировать собственный отраженный свет путем проецирования луча энергии ближнего инфракрасного диапазона, который их тепловизор может наблюдать, когда он отражает объект.

Это работает до определенной степени, но камеры I2 полагаются на отраженный свет для создания изображения, поэтому у них есть те же ограничения, что и у любой другой камеры ночного видения, которая полагается на энергию отраженного света или плохой контраст, и ближнего действия .

Контрастность

Все эти камеры видимого света — камеры дневного света, камеры NVG I2 и другие камеры — работают, обнаруживая энергию отраженного света.

Однако количество получаемого отраженного света — не единственный фактор, который определяет, сможете ли вы видеть с помощью этих камер: контраст изображения также имеет значение.

Если вы смотрите с большим контрастом по сравнению с окружающей средой, у вас будет больше возможностей увидеть это с помощью камеры видимого света.

Вы этого не увидите, как бы ярко ни светило солнце. Белый объект на заднем фоне сильно контрастирует. Этим камерам будет сложно увидеть более темные объекты на темном фоне. Это называется плохой контрастностью.

Ночью, когда недостаток видимого света естественным образом снижает контраст изображения, производительность камеры видимого света ухудшается.

Тепловизоры лишены этих недостатков. Во-первых, они не имеют ничего общего с отраженной световой энергией; то есть: они видят тепло.Все, что вы видите в обычной повседневной жизни, имеет тепловую подпись. По этой причине у вас гораздо больше шансов увидеть что-то при ночном свете с помощью тепловизора, чем с камерой видимого света, даже с камерой ночного видения.

Многие из предметов, которые вы могли бы искать, как и люди, создают свой собственный контраст, потому что они создают свое собственное тепло. Тепловизоры могут их хорошо видеть, поскольку они не просто создают изображения с помощью тепла; они создают изображения в момент разницы температур между объектами.

Устройства ночного видения имеют те же недостатки, что и телекамеры дневного и слабого освещения: им требуется достаточное освещение и достаточный контраст для создания пригодных для использования изображений.

С другой стороны, тепловизоры четко видят днем ​​и ночью, создавая собственный контраст. Несомненно, тепловизионные камеры — лучший вариант для круглосуточной съемки.

Ночное видение и тепловизионная оптика: что лучше для охоты?

Последнее обновление 29 сентября 2020 г.

Нет ничего лучше хорошей охоты.Но из-за повышенной нагрузки на охоту в дневное время кажется, что ночная охота лучше всего подходит для некоторых видов дичи, особенно для свиней. Однако возникает большой вопрос: как вы должны отслеживать и находить свои цели посреди ночи?

Что ж, есть простой ответ. Вам необходимо воспользоваться приборами ночного видения или прицела при слабом освещении. И есть два основных типа устройств, которые можно использовать: ночного видения или тепловизора.

Но какой на самом деле лучше для охоты? В этой статье мы разберем основные принципы работы каждого из них, плюсы и минусы каждого из них, а также какое конкретное устройство лучше всего подходит в определенных ситуациях.

---

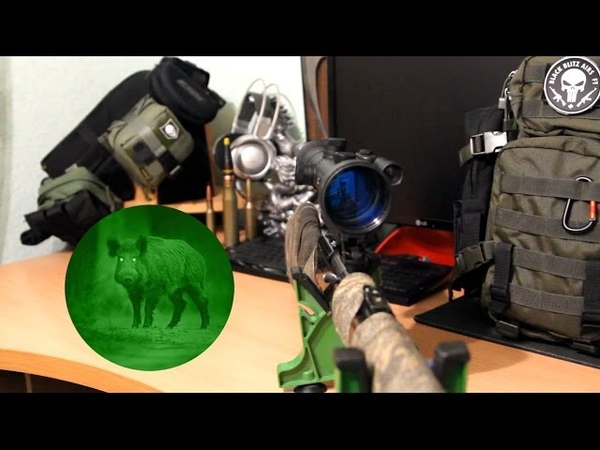

Прибор ночного видения для охоты

Мы все видели очки ночного видения по телевизору, в фильмах или в видеоиграх. Это те специальные очки, которые вы надеваете в темноте, которые дают вам зеленую точку обзора.

Но как именно они работают? Вот простое объяснение:

Очки ночного видения

способны обнаруживать и собирать даже самые слабые источники света. Это может быть лунный свет, звездный свет, дальний окружающий свет и т. Д.Они также могут отточить инфракрасный свет. Инфракрасный свет — это свет, который на самом деле находится чуть ниже нашего видимого спектра. Это означает, что приборы ночного видения могут улавливать свет, которого мы даже не видим.

Весь процесс начинается с использования фотокатода — компонента, который фактически улавливает этот свет. Затем фотокатод преобразует этот свет в полезный электронный сигнал, который затем отправляется в трубку усилителя изображения или IIT. Затем ИИТ должен преобразовать этот сигнал в изображение, которое наши глаза способны обработать.А чтобы получить максимальную четкость, изображение проходит через экран с зеленым фильтром, потому что это то, что наши глаза лучше всего видят в видимом спектре света.

Зачем использовать ночное видение для охоты?

Ну, приборы ночного видения могут обеспечить исключительную четкость при охоте ночью. Через очки вы сможете различить даже мельчайшие детали вашей игры. Вместо искаженной пиксельной капли вы сможете видеть отдельные части тела, наблюдать за поведением и преследовать свою добычу, как если бы у вас был полный свет.

Это очень хороший предзнаменование при определении того, когда и где лучше всего наносить удар. Вы все еще можете оставаться скрытым, но нарисуйте правильный бусинку, чтобы сделать лучший снимок. Если изображение было расплывчатым или искаженным, вы можете просто поранить животное или полностью пропустить снимок, что далеко не желательно.

ЧТЕНИЕ ПО ТЕМЕ: Как работают очки ночного видения?

Ограничивающие факторы

Однако у ночного видения есть некоторые недостатки. По-прежнему сложно найти свою игру, особенно при поиске среди густых кустов или листвы.И хотя у вас более широкий диапазон зрения, приборы ночного видения обычно ограничены в своем диапазоне. Итак, вам нужно подойти ближе, чем с другим вариантом тепловизора.

Возможно, одним из самых серьезных ограничивающих факторов является то, что приборы ночного видения плохо работают в тумане или пыли. Если вы находитесь на улице туманной ночью, вам будет сложно обнаружить дичь, поскольку туман фактически мешает процессу ночного видения.

Плюсы и минусы ночного видения

Плюсы

• Четкие, четкие изображения
• Дешевле тепловизоров
• Легкий и более портативный
• Увеличенное поле зрения

Минусы

• Требуется минимум источника света
• Меньший диапазон расстояний и увеличение
• Игру обнаружить труднее
• Не видно сквозь туман или пыль

Тепловизионная оптика для охоты

Тепловидение — еще одна концепция, которую вы, вероятно, видели.Это часто проявляется в разноцветных изображениях, которые нечеткие между цветоделениями. Как и приборы ночного видения, тепловидение работает через инфракрасный свет или излучение.

Каждый объект, как органический, так и нет, излучает инфракрасное излучение в виде теплового сигнала. И, анализируя эти тепловые сигнатуры, тепловизоры позволяют вам наблюдать за окружающей обстановкой, просматривая тепловую карту всего в пределах вашего целевого вида. Вот как это работает:

В каждом тепловизоре находится набор микроболометров — измерительных устройств, которые улавливают и регистрируют инфракрасный свет.После регистрации этого инфракрасного излучения каждый микроболометр присваивает соответствующее значение цвета каждому пикселю всего изображения. Обычно более низким температурам присваивается цвет «более холодных» оттенков, таких как синий и фиолетовый. А более высокие температуры обозначают более «горячие» оттенки, такие как красный, желтый и оранжевый. Эта система цветового кодирования упрощает идентификацию более горячих объектов (людей, животных, беговое оборудование) на их более холодном фоне.

Однако такая цветовая схема используется не всегда, так как многие тепловизоры, такие как полицейские вертолеты, фактически используют оттенки серого.

Зачем нужна тепловизионная оптика для охоты?

Как вы уже догадались, тепловидение может поднять вашу способность определять местонахождение игры на совершенно новый уровень. Очень легко обнаружить тепловые следы, особенно в прохладную ночь, и вы с самого начала сможете направить свою охоту в правильном направлении.

ЧТЕНИЕ ПО ТЕМЕ: Наши обзоры лучших тепловизионных монокуляров

Ограничивающие факторы

Однако у тепловизора есть несколько серьезных проблем, которые нам необходимо решить. Во-первых, если вы используете тепловизионный оптический прицел, будет сложно получить точный ноль.Калибровку тепловизора следует выполнять осторожно. Мы рекомендуем выполнить стандартное прицеливание перед настройкой оптики, чтобы вы могли приблизиться к цели. Затем закончите настройку на теплом металлическом предмете, например, на предварительно разогретой форме для пирога или старой сковороде. Это позволит настроиться намного проще, чем стрельба по стандартной бумажной мишени.

Следующая важная проблема — точное определение цели. Поскольку изображения, полученные при тепловом сканировании, часто бывают блочными и нечеткими, вам нужно будет уделить особое внимание при определении того, что именно вы снимаете.Не поймите нас неправильно — через несколько секунд будет относительно легко отличить дикого кабана от оленя. А как насчет койота и домашней собаки? Вы же не хотите в конечном итоге стрелять в свою верную собаку, потому что думали, что это койот.

Плюсы и минусы тепловой оптики

Плюсы

• Источник света не требуется
• Очень легко обнаруживать цели
• Цветовая кодировка для облегчения идентификации
• Виден сквозь туман и пыль
• Лучшее расстояние

Минусы

• Сильное отсутствие деталей изображения
• Более тяжелый и менее портативный
• Дороже
• Более узкое поле зрения

Когда лучше всего использовать ночное видение или тепловизор?

Как приборы ночного видения, так и тепловизоры имеют явные преимущества и недостатки на охоте.Но когда лучше всего их использовать?

• Приборы ночного видения лучше всего использовать на открытых пространствах с минимальной листвой .

Идеально подходит для ночной охоты на варминца и койотов. Ночное видение также отлично подходит для сумеречных охотников с ограниченным бюджетом — то есть по сравнению с тепловизорами.

• Тепловизионное изображение отлично подходит для обнаружения и обнаружения дичи в местах с густой растительностью и в густых лесных областях.

Если вы планируете охоту на оленей, тепловидение — лучший выбор.Вы сможете легко обнаруживать свои цели и отслеживать их для лучшего выстрела. Тем не менее, мы рекомендуем вам попрактиковаться в стрельбе с тепловизором, прежде чем отправиться в путь. Вы по-прежнему хотите обеспечить чистый снимок, который минимизирует или исключает любые страдания животных.

.

No related posts.
