Установка коллиматорного прицела: принцип действия, устройство, цена, своими руками, выбор

Содержание

Крепление коллиматорного прицела на гладкоствольное оружие

Вентилируемая планка.

Крепление на ружья с вертикальным расположением стволов и ряд полуавтоматов. Третьим вопросом для человека занимающегося тактической стрельбой или просто охотника решившего поставить коллиматорный прицел, встаёт именно этот вопрос…как поставить прицел. Первый вопрос это выбор и покупка ружья, второй выбор и где купить коллиматорный прицел, ну и третий, этот самый, выбор куда и как поставить коллиматор на оружие…не простая тема.

Итак, как же поставить? Сперва нужно внести ряд общих уточнений:

Гладкоствольные ружья можно поделить на три вида:

«вертикалки»— двуствольные ружья с вертикальным расположением стволов,«горизонталки»— с горозонталтным расположениеми одностволки или «полуавтоматы» — это либо одноствольные ружья, типа иж-18 или полуавтоматические, типа как мр-153.

Об установке коллиматора на горизонталки и полуавтоматы (на ствольную коробку), поговорим в других статьях. На горизонталку идут свои виды креплений из-за специфики конструкции, ну и на полуавтоматы, точнее на крышку ствольной коробки или под приклад, тут так же есть ряд разновидностей и типов.

Самым распространённым выбором у начинающих охотников, при выборе ружья, идут «вертикалки» российского или советского (охотничьи ружья Б/У) производства и полуавтоматы российские или турецкие, реже итальянские из-за сегодняшнего ценника. Одним из самых популярных видов установки коллиматора, является установка на вентилируемую планку, из-за простоты установки, удобства и доступности. Плюс всё можно сделать в домашних условиях, без помощи специалиста, установить коллиматор и пристрелять его.

Если вы уже выбрали и приобрели понравившийся вам коллиматор и знаете всё о нём, о том куда и как будете его устанавливать, то тут следует выбор самого крепления, точнее базы на которую прицел будет установлен.
Обычно коллиматоры, почти все, имеют вид крепления weaver, реже ласточкин хвост, ну или своё крепление типа как у (Docter).

Базы weaver (вивер) на прицельную вентилируемую планку бывают разные по форме, по виду, по длине, по составу и по типу.

Ещё одно уточнение:

вентилируемые планки бывают прямого и арочного вида, это когда прорези в прицельной планке в виде арок (используют на последних моделях мр155), прямой тип у старых моделей ИЖей и ТОЗов (иж-27, ТОЗ-34 и др.). Есть так же вертикалки у которых вообще нет прорезей в планке (иж-12), на такие ружья нужно искать крепление отдельно!

Одним из важных параметров в этом вопросе является ширина самой прицельной вентилируемой планки, на которую будет установлен коллиматор.

Ещё одним не маловажным фактором являются характеристики крепления:

А) Вес крепления. Вес зависит от размеров (длины) и состава (сталь, алюминий). Тут нужно исходить из практических соображений, ходовая охота (много движений), стационарная (с вышки), активная стрельба (спортинг или утиная охота), когда необходимо часто вскидывать ружьё. Весят конечно базы не много и разница между ними не большая, но когда ружьё весит около 3-х кг, прицел грамм от 50 и выше, подствольник с крепежём грамм 250-300, то тут играет вес вплоть до миллиграммов.
Тут ещё есть нюанс, чем тяжелее вес базы с прицелом, тем большее давление на разрыв, на швы спайки планки со стволом.

Выбирайте прочную, но в то же время лёгкую базу!

Б) Длина базы, максимальное расстояние приближения коллиматора к вашему глазу, это расстояние где находится последняя прорезь в планке вашего ружья, т.е. ближе прицел вы не поставите. Поэтому есть длинные планки и планки с выносом (крепление к стволу в одном месте, а крепление коллиматора к базе на неком удалении). С длинными планками можно выбирать расстояние на котором вам более комфортно для стрельбы. На таких длинных планках много слотов и длина достигает 30 см.

В) Высота базы (крепления) над линией прицельной планки. Как правило базы с выносом или длинные, имеют определённую высоту над прицельной планкой, из соображений крепежа коллиматора (вивер), тут играет каждый миллиметр.

Считайте, подъём планки 5-7 мм, сам коллиматор имеет посадку 5-10 мм, вот и набегают миллиметры, и в итоге вы либо вкладываетесь в приклад как надо, со щекой, либо смотрите немного поверх, чтобы поймать прицельную марку.
Чем ниже база на стволе, тем лучше и комфортнее для прицеливания!

Г) Состав. Ну тут выбор не велик, сталь или алюминий. Со сталью всё понятно, надёжно, крепко, но тяжелее. А вот алюминий алюминию рознь, авиационный-анодированный, дуралюминий, и вляческие сплавы типа Д16. В основном на рынке качественные крепления из алюминиевых сплавов из авиационного алюминия или д16т, которые не уступают по характеристикам стали (по пределу прочности), но всё же бывают и не качественные базы (а ля Китай).

Д) Способ крепления базы к планке (винты зажимные, винты стяжные и их количество). Чем больше деталей чтоб зафиксировать базу к планке, тем лучше и надёжнее.

Типы баз на прицельную планку:
1) Есть базы (в основном все) закрытого типа (база закрывает прицельную планку и целится без коллиматора не возможно), но есть и открытого типа, но пока одна)), универсальная планка, но она создана в основном для ИЖей, и для подобных планок шириной 7-9 мм. При снятом коллиматоре, база не закрывает планку и легко можно целиться.
Если выбранный коллиматор не длиннее 5-6 см, то при желании базу можно обрезать по длине коллиматора, и будет всё эргономично и эстетично смотреться.
На планке будет виден один коллиматор, планка очень низкая и разделена на две части, которая как бы проходит под прицельной планкой, в её прорези.

Теоретически эту базу можно поставить на любую вентилируемую планку, лишь бы винты зацепились, но всё же лучше прикинуть на месте, подойдёт или нет!

На прицельную планку лучше всего ставить коллиматор открытого типа, и чем ниже и база, и посадка коллиматора, тем лучше, т. е. высота оптической оси на которой находится глаз параллельно планке, должна быть МИНИМАЛЬНА!

2) Есть базы закрытого типа, которые закрывают планку и при снятом прицеле, невозможно целится.

К базам относится большинство креплений на рынке. Они бывают всех размеров, видов и с разными характеристиками, и это плюс так как можно выбрать, что именно подходит для вас, и к чему душа лежит.

Базы для коллиматора на прицельную планку.

Крепление коллиматора на ружьё.

Лёгкие прицелы:

Открытый коллиматор с низкой посадкой, типа доктора, хакко бед 40, пилада или люпольда, можно установить на любом расстоянии от ствольной коробки, база крепления это позволяет, но всё же лучше выбрать оптимальное расстояние на котором вам будет легко и быстро вскидываться и комфортно чувствовать при выстреле, коллиматор ведь для этого и ставят, чтоб сократить время прицеливания. Если вы являетесь обладателем такого ружья как иж-12 или идентичной прицельной планкой, без прорезей, то тут выбор вообще не велик. Для того, чтобы поставить прицел вам нужно поискать крепление. На сегодняшний день есть дорогое крепление немецкой фирмы MAK (серия MAKnetic), крепление для установки на прицельную планку без прорезей, за счёт магнитного зажима. Данное крепление быстросъёмное, делается для коллиматоров доктор, так же можно найти с базой вивер. Такое крепление дорогое, но компактное, качественное и очень надёжное.

Тяжёлые прицелы:

Есть люди которые ставят прицелы ночного видения или тепловизоры на прицельную планку гладкоствольного ружья, но тут нужно углубляться в этот вопрос по полной. Главным фактором является вес ночной оптики, чем больше, тем больше вероятность, что при выстреле прицельная планка может вообще оторваться. Предел разрыва спайки планки со стволов никто не знает, возможно на заводи, но мне кажется они не испытывают ружья на этом фронте. Так что всё зависит от веры самого стрелка в свою конструкцию, ну и от правильного подбора базы и оптики.

Теоретически можно поставить оптику такого плана на гладкоствол, для этого желательно брать базу вивер из алюминиевого сплава Д16Т, такой сплав не уступает по характеристикам стали, и сделан из цельного куска такого сплава.

Крепится база к планке за счёт двух пластин на 4-х винтах и стягивается 4-ми стяжными винтами по бокам, достаточно надёжно. На базе много слотов, по всей длине, которая кстати очень длинная, что позволит отрегулировать оптику относительно глаз. Гарантии конечно никто не даст, что это будет вечно, но по крайней мере это самое оптимальное и лучшее, что есть на рынке.

Существовали крепления полного обхвата, т.е. ружьё полностью охватывается креплением, тут не играют роль прорези, ширина и т.д., на верхней части крепления есть база вивер для установки оптики. Такой тип крепления как раз подходит для установки тяжёлой ночной оптики, спрос кстати, на них вырос.
Но такие крепления сняты с производства и к сожалению их больше не выпускают.

Если вы обладаете ружьём зарубежного производства, турком, итальянцем или ещё какой-нибудь «иномаркой»», то тут лучше при выборе базы на прицельную планку, сразу мерить:

ширину планки вашего ружья,высоту планки над стволом, толщину планки (на сколько большие прорези, арочные, не арочные),

и с этими данными обзванивать магазины, ну или снимать ствол и идти мерить. Ни один продавец не скажет, подойдёт та или иная база на ваше ружьё, если с отечественными всё ясно, то тут сугубо индивидуально.

Не экспериментируйте сами если не знаете, лучше десять раз спросит, прежде чем покупать, как впрочем с любым товаром. Не дай Бог оторвётся планка, вы можете покалечиться, разбить оптику и испортить ружьё. Будьте внимательны!

Коллиматорный прицел.

Что нам говорит википедиа?

Коллиматорные прицельные системы — это системы, использующие коллиматор для построения изображения прицельной метки, спроецированного в бесконечность. На самом деле излучение от источника света в прицеле отражается линзой коллиматора в глаз наблюдателя параллельным потоком. В результате зрачок наблюдателя не обязан находиться на оптической оси прицела, достаточно, чтобы он находился в пределах проекции линзы прицела вдоль этой оси. При поперечных перемещениях глаза прицельная метка с точки зрения наблюдателя перемещается по линзе прицела, оставаясь на точке прицеливания вне зависимости от положения глаза наблюдателя относительно прицела.

При выходе зрачка наблюдателя за пределы проекции линзы прицельная метка «скрывается» за ее краем.

Коллиматорный прицел, как и любой другой, позволяет целится быстрей и точней, но в отличие от полноценных прицелов, радиус его действия ограничен, и он не имеет увеличения (кратности).

Принцип проектирования точки на линзу довольно прост, и поэтому многие компании выпускают такого плана прицелы, выбрать есть из чего. В последнее время продажи коллиматорных прицелов в России выросли, из-за популярности такой дисциплины, как «тактическая стрельба»(стрельба на время, нормативы по пистолетной стрельбе, из дробовиков, ну и из автоматического оружия конечно же). Да и популярность полуавтоматического оружия на охоте набирает обороты, молодые охотники чаще стали приобретать «пятизарядки», а не «классику». Средний набор оружия у охотника примерно такой: классическая двустволка, полуавтомат и нарезной карабин. На любом форуме можно найти негласные споры обладателей того или иного гладкоствольного оружия, «полуавтоматчики» хают «классиков» и наоборот, об этом можно говорить бесконечно, но факт есть факт.

И так практически каждый кто бывал в охотничьих магазинах или заходил в интернет-магазин, смотрел и интересовался коллиматорным прицелом. С чего же начать?

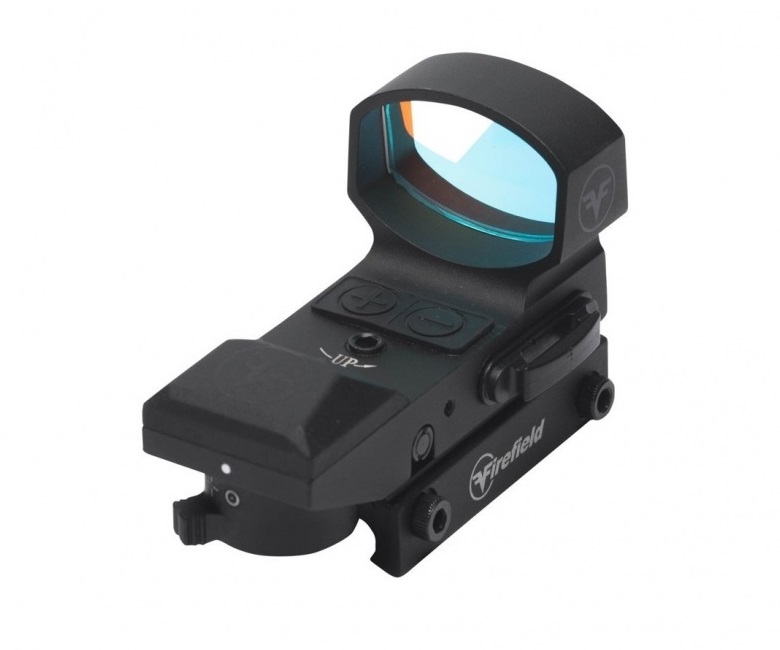

1) Коллиматорные прицелы можно поделить на два вида (по форме), открытого типа и закрытого типа.

Коллиматорный прицел закрытого типа выглядит как обычный оптический прицел, но немного короче. Коллиматорный прицел закрытого типа не боится влаги и грязи, источник луча точки спрятан внутри корпуса. Длина такого типа прицелов может быть различна, как и диаметр трубки.

Коллиматорные прицелы открытого типа более прихотливы в отношении влаги и грязи, так как лазер, который проецирует точку на линзу открыт, и нужно следить чтоб ему ничего не мешало, иначе просто точка не будет видна как полагается. Но из-за формы и вида корпуса, коллиматоры открытого типа гораздо легче по весу в отличие от коллиматоров закрытого типа.

Неоспоримым плюсом является скорость прицеливания через коллиматор открытого типа. Достаточно навести точку на цель и выстрелить, не зависимо как вы держите оружие, к примеру внезапно вспорхнувшая птица из-под ног, тут нужна скорость реакции… с коллиматором закрытого типа необходимо чётко вложится в ружьё чтоб найти глазом точку, навести оружие и выстрелить. Открытый коллиматор выиграет в этом плане драгоценные доли секунды, поэтому для охоты по перу, в основном для охоты на гуся или охоты на утку, берут именно коллиматоры открытого типа.

Если вы стреляете только дробью (охота на водоплавающую дичь или стрельба по тарелкам), то есть отличный вариант, но за серьёзную сумму, коллиматорный прицел Redring MARK 2, это последняя модель этого бренда, разработан он специально для стендовиков, создатель прицела тренер сборной по стрельбе. Отличает коллиматор от всех других несколько особенностей, то что установка на оружие с вертикальными стволами и полуавтоматы проста и без всяких кронштейнов, после установки не нужно пристреливать, ну и самое интересное то, что маркой является круг (кольцо), который равен диаметру дробового снопа на расстоянии около 30-40 метров. Просто нужно поймать цель в круг и выстрелить.

Если брать коллиматоры закрытого типа для охоты, то их в основном ставят на охотничьи карабины, и то не каждый бренд подойдёт!

Шведская компания Aimpoint это один из мировых лидеров по производству коллиматорных прицелов. Они чётко разграничили Назначение коллиматоров, на гражданские и тактические, серия (H) — Hunting и серия (T) — Tactical, т.е. Охотничьи и Тактические. По типу прицелов шведы предпочли не делить и выпускают только коллиматоры закрытого типа. Так вот с коллиматорами серии Hunting пол Европы успешно охотятся на кабанов, с использованием и нарезного и гладкоствольного оружия.


2) Принцип отображения точки.

Тут делится так же на два типа, принцип коллиматорного отображения — когда точка проецируется лазером на линзу, и голографический принцип — когда голограмма формируется в корпусе прицела (в линзе).

Голографией обладает пока только один бренд на нашем рынке, это EOTech. Это так же известный во всём мире бренд, как и Aimpoint, многие до сих пор спорят какой коллиматор лучше для практической стрельбы (EXPS или T-2). Коллиматорные прицелы EOTech в основном ставят стрелки-практики и армейцы, но есть и пара моделей для охотничьего оружия, даже для арбалетов.


Это самые основные отличия, теперь о том, как выбрать коллиматор для себя!

Если вы занимаетесь практической стрельбой (нерезкое оружие), то вам лучше заострить внимание на EOTech, так как эффект параллакса в этих коллиматорах отсутствует, в отличие от других, где он либо фиксированный на 40-60 метров, либо минимален как на Aimpoint, но всё же для точной пулевой стрельбы лучше брать «голограмму».
Если вы «практик» дробового оружия, то вам подойдёт любой коллиматор, как и для охоты с гладкоствольным оружием, но единственный момент, учитывайте большое количество выстрелов, следовательно, большие нагрузки. Выбирайте из именитых компаний!

Если вы хотите поставить коллиматор на охотничий карабин, то лучше снова обратить взор на мировых лидеров Aimpoint и Docter, эти коллиматоры выдерживают любые нагрузки и любое обращение, неприхотливы и надёжны. Если говорить о таком бренде как Docter, то это отличные коллиматоры, одно то что все известные компании по изготовлению кронштейнов и креплений (MAK, Apel, Shul, Reknagel и др.), выпускают всевозможные крепления для этого коллиматора, так как производитель выпускает прицелы без креплений, чтоб покупатель мог сам подобрать нужное крепление для своего оружия (пистолета, дробовика или карабина), а такой подход дорогого стоит. Признание Docter Sight получил по праву! Единственное не рекомендуется ставить 3-ю серию с магнитными креплениями, так как размагничивается настройка яркости в прицеле!

Если выбирать из коллиматоров эконом класса для охоты (гладкоствольное оружие), то тут на ум приходят пара брендов — HAKKO и Sightmark, эти коллиматоры проверены, испытаны в полях, так сказать, и не дорогие (5-13000₽). HAKKO в последнее время стал очень популярен, во-первых из-за цены, во-вторых производство Япония (Китаю народ с 90-х годов не совсем доверяет, в- третьих большим модельным рядом, есть из чего выбрать. Коллиматоров именно этого бренда больше всего у российских охотников, и все очень довольны, задачи которые перед ним ставятся, он достойно выполняет.

Маленькие открытые коллиматорные прицелы изначально предназначены для установки на оружия ограниченого радиуса действий, а точнее для пистолетов. Если вы решите установить коллиматор на пистолет, то и тут выбор у вас будет! Отличные коллиматоры Leupold, Docter, Vortex, Trijicon и даже EOTech, эти бренды очень популярны в практической стрельбе из пистолета, но есть и бюджетные марки, те же HAKKO и Sightmark. Маленькие коллиматоры очень популярны и не только для пистолетов. Большинство охотников покупают именно их, они не тяжёлые, универсальны в плане установки на оружие, с ним быстрее и проще целится, ну и точность вырастает в разы. Коллиматорный прицел выбрать не просто, но всё же можно.


Несколько советов охотникам при выборе коллиматорного прицела:

1) Регулировка яркости прицельной марки должна быть ручной, т.е. вы сами выставляете яркость марки, под окружающую освещённость. Все последние модели коллиматоров ей оснащены. Ну а если указана автоматическая регулировка яркости, то охотится в глубоких сумерках или рано утром (на зорьке), вам будет просто не удобно, точка будет засвечивать и слепить вас, как правило это характерно для коллиматоров не дорогого сегмента. Если взят Docter Sight II+ или III, то тут отдельный разговор, у них система адаптации с окружающим светом работает лучше, но всё же лучше управлять процессом, чем зависить от чего-либо, и потом ругаться на себя…или на продавца, который вам посоветовал купить именно этот прицел.


2) Перед покупкой любого коллиматорного прицела пролоббируйте вопрос крепления для своего оружия, а то бывают купят дорогую игрушку, а потом думают, как её установить. В основном все коллиматоры устанавливаются на базу weaver, тут нужно будет узнать длину крепления, необходимо чтоб она не была меньше базы, на которую собираетесь ставить прицел. Если опять же брать Docter, то учтите, что в комплекте крепления НЕТ, и это у всех прицелов. Вам нужно будет покупать его отдельно, и цена может варьироваться от 3 до 15000, будьте внимательны и подбирайте нужное крепление, чтоб не пришлось бегать и ругаться, что не подходит…
Обычно коллиматор ставят на оружие, пристреливают и не снимают, если вы собираетесь снимать его с базы, то вам нужно подобрать или быстросъёмное крепление (для Docter), или же докупить холодную пристрелку, которая поможет вам пристрелять коллиматор без единого выстрели и проверить правильность при снятии и установки прицела с базы. Вообще это очень полезная штуковина (холодная пристрелка), для таких действий. Крепление для коллиматоров или база для них это один из важных вопросов, не стоит пропускать его!


3) Все коллиматоры рассчитаны для быстрого наведения и выстрелов на короткие и средние дистанции. Параллакс, фиксированный у всех на расстоянии выстрела из пистолета или дробового ружья. Для нарезного оружия выбирайте дорогие бренды! И с оговоркой, что проконсультируетесь с продавцом по этому вопросу.А в целом эффект параллакса незначителен, при попадании погрешность смещения пули минимальна, и эффект полностью отсутствует при 1/3 до и 2/3 после фиксированного расстояния. На расстоянии около 100 метров можно смело стрелять и не думать о параллаксе, если вы конечно не стреляете мышей и воробьёв.


4) Позаботьтесь о запасной батарейке для прицела. При покупке лучше всё узнать о сроке работы, как называется, сложно ли найти и т.д. Помните при охоте зимой, батарейка садится гораздо быстрее чем при средней плюсовой температуре. Выбирайте коллиматорный прицел с функцией автовыключения, чтоб и прицел помогал вам следить за сроком службы питания. Есть прицелы, которые включаются автоматически при попадании в свет, т. е. прицел в темноте- он выключен, прицел на свету-прицел работает. Так же есть системы включения и выключения прицела при движении, в движении-работает, в покое-выключается. Docter Sight включается автоматически при снятии крышки, и выключается при одевании…так что не теряйте крышку!


5) Линза коллиматорного прицела должна быть с антибликовым покрытием, причём с двух сторон. Со стороны ствола, для того чтоб входящие лучи не искажали форму и размер точки, а со стороны стрелка, для того чтоб проецируемая марка не имела засветку вокруг себя и не отражала часть корпуса прицела, ну и по возможности не искажала видимые объект. Это всё характерно для открытых коллиматоров. Проверяйте так же как закреплены линзы в корпусе, чтоб при отдаче не испортить прицел по недосмотру.


6) Поправки в открытых прицелах как правило имеют фиксацию (Lock), т.е. блокировку поправок. При пристрелке нужно не забывать про неё, да и пристреляв не забыть закрутить как можно туже, но чтоб не сорвать винт. В закрытых коллиматорных прицелах такой проблемы как правило нет, в большинстве случаев блокировка отсутствует вовсе. Вообще следите за вводом поправок, когда пристреливаете прицел, если марка смещается левее или правее на очень много кликов, то проверьте установку базы на оружие, иначе можно просто перекрутить и сломать винт ввода поправок, что характерно для недорогих прицелов.


7) Прицельная марка должна быть ровной. В основном в маленьких коллиматорах прицельная марка точка. Точка должна быть по максимуму круглой. Если прицел имеет сменные марки и там есть марка «крест», то обратите внимание именно на её! Крест должен быть ровным, не заваленным в бок или не симметричен.
Если вы хотите охотится в сумерках или ночью (с вышки), то вам обычный коллиматор не подойдёт, необходима функция совместимости с приборами ночного видения (NV). По сути это минимальное свечение точки, в кромешной темноте она не будет слепить вас, а днём её практически не видно. Aimpoint H-1,2 или T-1,2 к примеру, имеет много режимов яркости и на первых 4-х режимах днём кажется, что прицел не работает…настолько яркость незаметна.
Размер марки (точки) как правило от 2 до 10 угловых минут (МОА), для стрельбы пулей лучше выбирайте с минимальным размером точки, желательно 2 МОА, т.е. 6 см на расстоянии 100 метров, такой диаметр точка будет закрывать.


Выбрать коллиматор не просто, главное не спешить и рассудительно подойти к этому вопросу, не нужно скупиться и покупать то на что хватило денег, лучше накопить если не хватает, или не покупать вообще. Это не баловство, как многие считают, а серьёзный оптический прибор, который будет служить вам долгое время.
Выбирайте правильно! Удачи!

Основные этапы пристрелки коллиматорного прицела, выбор мишени

Что следует знать перед покупкой коллиматора?

Все коллиматоры можно разделить на открытый и закрытый тип. Отличить их можно просто отталкиваясь от названия. Открытым называют тот тип, что представлен в виде небольшой рамки с прикрепленной в ней линзой.

В случае с закрытым типом, дела обстоят куда интереснее. Рамка выглядит намного массивнее, а фокусирующая линза сокрыта в герметичной конструкции, поэтому её дополняет ещё одна, которая находится спереди. Подобные конструктивные изменения нужны для защиты фокусирующей линзы от попадания на неё грязи, капель дождя или любых других объектов способных повлиять на качество прицеливания.

Прежде чем купить прицел, вы должны знать несколько главных правил:

  1. Коллиматор должен быть подобран в соответствии с калибром оружия.
  2. Поскольку выбор не так велик, нужно отчетливо понимать, для каких целей вы его приобретаете. Если существует риск попадания в линзу инородного тела, лучше приобрести прицел с закрытой основной линзой. Это позволит перестраховаться от случая, если в прицел случайно отлетит кусочек камня или дерева.



Особенности пристрелки коллиматора

С основными сведениями по поводу выбора коллиматорного прицела мы разобрались, пришло время, перейти к его непосредственной пристрелке. Итак, чтобы сделать всё правильно, нам нужно будет разобраться в принципе его работы и корректировке стрельбы. Так можно избежать лишней потери времени.



Что нужно знать о процессе установки и последующей настройке прицела?

Все дорогостоящие коллиматорные прицелы всегда поставляются со всеми необходимыми креплениями, предназначенными для механизмов – так называемого «ласточкина хвоста» и планки Пикатинни. В свою очередь, каждое оружие, ещё с момента запуска в производство, имеет предусмотренные крепления на корпусе. Всё что требуется от пользователя – это установка имеющегося прицела на ствол и его фиксация с прижимными винтами. Затянуть следует очень туго, чтобы прицел крепко держался и не был сбит в момент стрельбы, однако, затягивать следует без лишнего фанатизма, иначе есть риск сорвать резьбу.

После финального этапа фиксации переходим к настройкам прицела. В этом нет ничего сложного, и весь процесс займёт не больше 5 минут. Как пример, возьмём любую из дорогих моделей, которую можно выбрать у нас на сайте. Обычно в них присутствуют не только стандартные настройки яркости, но и возможности по смене формы мушки. Последующий выбор будет зависеть исключительно от вкусов стрелка. Яркость же нужно менять с учетом освещения. Так, в ночное время лучшего всего снизить степень яркости светового потока, во избежание засвечивания мишени.

Ни в коем случае не стоит опасаться, что точка с прицела будет видна предполагаемому противнику, ведь пучок света крайне слаб и отражается исключительно в сторону стрелка. Поэтому мушка будет видна исключительно человеку, который в настоящий момент держит оружие у себя в руках.



Находим позицию и меняем расстояние до цели

Не зависимо от типа выбранного прицела, атмосфера вокруг должна быть тихой и расслабляющей. Самым идеальным вариантом, будет ясный, безветренный день, не предвещающий осадков. Место пристрелки должно располагаться как можно дальше от рек или небольших ставков. Закрепляя мишень, позаботитесь об окружающей среде, постарайтесь лишний раз не стрелять в землю или воду, свинцовые пули крайне токсичны и могут причинить непоправимый вред природе. Начинать стоит с пристрелки по мишеням с ближнего расстояния, с постепенным удалением от цели после очередной корректировки. Первые несколько выстрелов нужно сделать пробными, чтобы проверить, насколько хорошо зафиксирован прицел. К слову, коллиматор имеет наибольшую эффективность при стрельбе дробью на расстоянии в 35 – 40 метров. Поэтому с точными выстрелами из винтовки на дальние расстояния могут возникнуть проблемы.



Выбираем мишень

Пристрелка оружия с коллиматором требует особого внимания к подбору мишеней, ведь от этого будет зависеть его точность. Отталкиваться стоит от типа оружия, которое вы будете использовать. Находясь на первых этапах, лучше всего прибегнуть к большим мишеням с насечками от 1 до 10 за попадания, с их помощью будет намного проще заметить все имеющиеся у прицела погрешности. Непосредственно за мишенью, нужно разместить пулеприемник или прочную доску, способную остановить пулю. Отдельное внимание стоит уделить плотности материала, из которого сделаны мишени. В случае с огнестрельным оружием, лучше всего будет использовать плотные листы бумаги с нанесённой на них разметкой. Если вы настраиваете пневматику, то можно обойтись тонкими листами.



Поэтапная пристрелка

Весь последующий процесс можно разбить на несколько простых этапов, идущих один за другим:

  1. Никогда не пристреливайте оружие, которое находится в неустойчивом положении. Поэтому обязательно нужно найти наиболее подходящую точку для опоры. В ход можно пустить подставку для упора, либо произвести фиксацию оружия с помощью специальной тисков, которые сводят любые погрешности к минимуму.
  2. Приняв наиболее подходящее положение для выстрела, ствол наводят на мишень, которая должна располагаться в 10 метрах от стрелка.
  3. С небольшим интервалом выпускают 3 пули.
  4. На основе полученных результатов, легко определить разницу в траектории полёта пули. После, в ход идут настройки с помощью болтов расположенных на устройстве, они предназначены для точной корректировки маркера прицела.
  5. Снова нужно сделать несколько выстрелов, направленных на проверку точности.
  6. Если полученный в итоге результат соответствуют желаемой точности, мишень нужно отодвинуть на новое расстояние, равное 30 метрам.
  7. Вновь происходит стрельба с последующей корректировкой прицела.
  8. Если все выпущенные пули поражают мишень в соответствии с желаемым результатом точности, то можно переходить к последнему этапу и передвинуть мишень на отметку в 100 метров.
  9. Делается последний пристрелочный этап до доведения прицела к удовлетворительной точности.

Пристрелку можно считать оконченной в тот момент, когда стрельба с ближнего и дальнего расстояния соответствует требуемому результату. Стоит также учитывать то, что далеко не каждый способен обойтись лишь несколькими пристрелочными очередями. Также вместо стрельбы по мишеням точно в середину, можно использовать чистую мишень без нанесения на неё каких-либо отметок. Корректировка в таком случае происходит исходя из общей кучности стрельбы, когда отверстия от пуль смещаются ближе друг к другу.

Не лишним будет проверить качество установки коллиматора, путём его отсоединения от ствола, с последующим возвращением на место. Если прицел является качественным, при многократном повторении процесса, настройки сбиваться не будет.



Холодная пристрелка

Помимо стандартного способа пристрелять новый прицел, существует альтернатива, которую принято называть холодной пристрелкой. Используя такой метод, вы экономите патроны и своё время.

С помощью патрона холодной пристрелки, можно получить лазерную отметку, которая указывает в точку, куда полетит пуля после выстрела. Единственный нюанс, который сразу стоит учитывать – хоть точка и будет соответствовать направлению ствола оружия, пуля из-за своего веса и внешних воздействий способна изменить траекторию полёта.

Как только патрон холодной пристрелки будет установлен, производят корректировку, согласно которой маркер прицела будет наведён на маркер лазера с учётом всех возможных погрешностей последующей траектории пули. После точного наведения, процесс корректировки можно считать оконченным. Однако, даже невзирая на то, что такой метод считается более быстрым, после окончательной настройки, не лишним будет произвести пару выстрелов по мишени, чтобы убедиться в точности оружия.

Делаем коллиматорный прицел


Представляем вашему вниманию идею по изготовлению коллиматорного прицела. Идея будет особенно полезной для тех, кто занимается самостоятельным изготовлением оружейных самоделок и желает модифицировать их.

Предлагаем начать с просмотра авторского видеоролика

[media=https://www.youtube.com/watch?v=91DajO5wXw8]

Итак, нам понадобится:
— кусок ПВХ трубы;
— лазерная указка;
— канцелярский нож;
— прозрачная крышка;
— ножницы.

Первым делом следует вырезать из крышки полоску так, чтобы она с легкостью проходила в трубу.


Теперь нагреваем канцелярский нож и делаем отверстие в трубе, чтобы в него проходила полоска, которую вырезали из крышки на прошлом шаге.


Делаем такое же отверстие с другой стороны, так, чтобы наша полоска поместилась в обеих отверстиях, формируя угол под 45 градусов.


Следующим шагом разбираем лазерную указку и срезаем верхнюю часть, которая представляет собой отсек для батареек.

Скрепляем батарейки скотчем, чтобы они не разлетелись.

Берем проволоку и закручиваем ее с одного конца, создав таким образом контакт для батареек.

Собираем лазер, закрепив батарейки и проволоку скотчем.

Посередине трубы проделываем отверстие под лазерную указку.

Поскольку лазерная указка светит очень ярко, автор идеи советует заклеить ее скотчем и закрасить маркером черного цвета.


Устанавливаем лазерную указку в отверстие, которое проделали для нее, закрепив скотчем.

Если необходимо, чтобы прицел работал постоянно, нужно всего лишь зажать кнопку лазера.


Можно перейти к покраске прицела, но перед этим заклеиваем края малярным скотчем. Красить прицел можно аэрозольной краской.

Отметим, что это лишь пример того, как можно самостоятельно изготовить коллиматорный прицел. Его можно значительно модернизировать и совершенствовать. Чтобы было более удобно прикрепить прицел на самодельное оружие, можно воспользоваться пластиковым креплением для ПВХ труб соответственного диаметра. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Что такое Коллиматорный прицел, его виды и принцип работы

Несмотря на то, что коллиматорные прицелы служат для тех же целей, что оптические прицелы, они принципиально отличны от своих собратьев по способу формирования прицельного знака (марки). Если в оптическом прицеле прицельная марка представляет собой металлический трафарет либо изображение, вытравливаемое непосредственно на одной из линз, то в коллиматорном прицеле изображение прицельной марки формируется с помощью параллельных лучей света, которые полностью отражаются линзой коллиматора в глаз стрелка, таким образом, что светящаяся прицельная марка остается невидимой со стороны цели.


Для создания виртуального изображения объекта (красная точка – верхний рисунок) применяются линзы. При помощи коллимации с использованием отражающих (средний рисунок) либо преломляющих линз (нижний рисунок) объект может быть вынесен на бесконечность. (Источник – Wikipedia).

В чем преимущества коллиматорного прицела перед другими? Прицел выполняет две важных функции. Во-первых, он нужен для того, чтобы навести оружие на мишень, а во-вторых, чтобы удерживать ее, так сказать, на мушке. И если мишень движется, то сделать выстрел, используя оптический прицел, будет очень сложно. Оптику необходимо будет постоянно наводить. Коллиматор же в этом не нуждается. Зафиксировав мишень, он четко показывает, куда стрелять, даже если она двигается быстро и беспорядочно. Для точного выстрела этот прицел не нуждается в четкой наводке. Также, его преимуществом перед оптическим является меньший вес и, поэтому, его с успехом можно использовать на ружьях малых калибров. А еще коллиматоры марки Eotech, могут работать вместе с приборами для ночного видения.

В отличие от лазерного, прицельная марка коллиматора не будет никем обнаружена, поскольку является, скажем так, виртуальной, ее видит только стрелок. Поэтому такие прицелы эффективно используются не только на охоте, но и при военных действиях. Для снайперов важно оставаться необнаруженными, следовательно, лазерный прицел может их выдать, а коллиматор – нет.

Для того, чтобы правильно целиться с оптическим прицелом, стрелку необходимо совместить изображение прицельной марки и изображение цели, держа голову на определенном расстоянии от выходной линзы прицела и стараясь четко удерживать глаз на оптической оси прибора, в то время как для владельца коллиматорного прицела эта проблема теряет свою остроту, потому что прицельная марка и изображение цели всегда оказываются в одной фокальной плоскости. Таким образом, стрелок получает возможность уводить глаз с оптической оси прицела в пределах линзы прицела, в то время как изображение прицельной марки все равно будет совмещено с изображением цели.
Коллиматорный прицел имеет неограниченное удаление выходного зрачка, кроме того, он позволяет вести стрельбу, держа оба глаза открытыми. Благодаря этому поле зрения не срезается и стрелок получает возможность оперативно реагировать на изменение окружающих обстоятельств. Именно поэтому такие прицелы используют для ведения ближнего боя. Коллиматорные прицелы военного назначения, как правило, имеют простую прицельную марку – это может быть точка либо точка с кольцом. В последнее время компании начала выпускать прицелы с дальномерными прицельными марками ( AR 223, XR 308, XR 500, FN303, SAGE), адаптированные для стрельбы из ружей разных калибров. Наиболее распространены прицелы с размером точки в 1, 2, 3 и 7 и 10 МОА. Чем больше размер цели, тем крупнее должна быть прицельная марка. Коллиматорные прицелы обязательно снабжены маховиками для ввода горизонтальных и вертикальных поправок. Поскольку, как правило, они не рассчитаны на стрельбу на дальние дистанции, шаг выверки у них обычно равен либо близок 1/2 МОА. Большинство современных коллиматорных прицелов оборудовано устройством для регулировки яркости прицельной марки. Оно может подводиться вручную либо срабатывать автоматически.  Яркость прицельной марки такова, что тактический коллиматорный прицел может использоваться даже в самый солнечный день в пустыне. Интересна еще одна черта лучших современных коллиматорных прицелов – отдельные модели прицелов могут работать совместно с приборами ночного видения, причем даже с самыми чувствительными приборами НВ III поколения. Если коллиматорный прицел предполагается использовать вместе с прибором ночного видения, его переводят в ночной режим, то есть устанавливают минимальную яркость прицельной марки. Таким образом удается избежать засветки «ночника». При этом стрелок получает возможность использовать прибор ночного видения тем способом, какой ему наиболее удобен в данный момент – закрепить его на оружии либо на шлеме.

1) Коллиматорный прицел «Eotech 552.XR308»; 2) Монокуляр ночного видения MV-14HP, установленный позади прицела «Eotech 552».



К достоинствам коллиматорных прицелов следует отнести и то, что они, как правило, значительно легче оптических прицелов, поэтому их без опаски можно устанавливать на ружья малых калибров.
Как правило, коллиматорные прицелы изготавливают с однократным увеличением. Когда коллиматорный прицел становится двух- либо трехкратным, он теряет часть своих преимуществ, например, отсутствие параллакса. В последнее время получили распространение увеличительные насадки для коллиматорных прицелов. Обычно их делают 3-кратными и они позволяют производить прицеливание на дальние дистанции.

Существуют два основных вида коллиматорных прицелов – прицелы открытого и закрытого типа. У прицелов закрытого типа вся электронно-оптическая система заключена в корпус либо цилиндрической формы  либо близкой параллелепипеду формы. У коллиматорного прицела открытого типа имеется только окошечко с передней выходной линзой, а источник света помещается сзади.

1) Коллиматорный прицел закрытого типа «Barska»;

2) Коллиматорный прицел открытого типа «Hawke».




Хотя традиционно считается, что прицел закрытого типа более прочен и лучше защищен от брызг дождя и грязи, чем прицел открытого типа, сегодня можно уверенно сказать, что это не так. Лучшие современные прицелы открытого типа не уступают по прочности прицелам закрытого типа, а водо- и грязеотталкивающие покрытия оптических поверхностей сводят проблему загрязнения линз к минимуму. Кроме того, часть стрелков предпочитают прицелы открытого типа еще и потому, что при стрельбе с такими прицелами нет того ощущения ограничения поля зрения, создаваемого закрытыми прицелами, линзы которых заключены в трубку корпуса.
Для охотников коллиматорный прицел будет особенно интересен в охоте и на боровую дичь, и на водоплавающую дичь. Он позволит четко увидеть прицельную марку на темной шкуре животного и моментально среагировать на его внезапное появление в случае загонной либо ходовой охоты.

Кстати, коллиматорные прицелы устанавливают не только на ружья – ими охотно пользуются арбалетчики. Причина та же – малый вес, удобство использования. В настоящее время существуют коллиматорные прицелы, прицельная марка которых оптимизирована специально для стрельбы из арбалета.

Автор статьи: Шемчук Александр

Оптический прицел с коллиматором для эффективной стрельбы на дистанции

Среди охотников ходит много споров, какой же прицел взять с собой на охоту оптический или коллиматорный, но виды охот бывают разные и к каждому виду применим свой прицел. Поступила идея сделать нечто универсальное —оптический прицел с коллиматором. Конструкция состоит из нескольких частей: база оптического прицела, стальные кольца под оптический прицел снабженные быстросъемом, кронштейн позволяющий интегрировать коллиматорный прицел на конструкцию.

     Объединив два прицела мы убиваем сразу двух зайцев: с помощью коллиматорного прицела мы покрываем дистанцию до 100 м, а с помощью оптического прицела дистанцию до 300м.Совмещенный прицельный комплекс  — конструкция  простая и надежная, все детали, кроме стальных колец изготовлены из прочного и легкого алюминиевого сплава. С первого взгляда конструкция оптического прицела с коллиматоромвыглядит несколько громоздко, но при установке на карабин сразу можно понять что это легкое и надежное приспособление.

     Ещё одним из больших плюсов данной конструкции — это сверка одного прицела с другим, всегда можно подстроить коллиматорный прицел по оптике и наоборот.Оптический прицел с коллиматором имеют одинаковые элементы питания- это батарея CR2032 литиевая -надежная и неприхотливая. Корпуса у обоих устройств надежно защищены от проникновения влаги. Конструкция оптического прицела с коллиматором может варьироваться, то-есть скомпоновать можно любые модели оптики и коллиматоров.

Оптический прицел 1-4X24

Поле зрения прицела 100фт ( 30.6м),. Он отлично подходит для стрельбы по движущимся целям, 4x  кратное увеличение позволит увеличить шансы на попадание  в цель.

Основные характеристики оптического прицела

Сетка прицела подсвечивается красным цветом, питание осуществляется по средствам батареи CR2032

Увеличение: 1-4x

Диаметр объектива: 24мм

Диаметр трубки: 30мм

Поле Зрения @100 ярдов(метров): 106.0-26.3

Коллиматорный прицел

ТТХ

Кратность:                                                1

Объектив:                                               17×24мм

Поле зрения на 100м:                              не ограничено

Цвет прицельной марки:                          красный

Водонепроницаемость корпуса:               да

Тип используемой батарей:                     CR2032 (3V)

Настройка яркости:                                  1-5 режимов

Материал изделия:                                  авиационный алюминий

Рабочая среда:                                       + 50 до -20 градусов

В комплект входят стальные кольца и кольцо -кронштейн для установки коллиматорного прицела



Гарантия на изделие                                 1 год

Коллиматорный прицел — Infogalactic: the planetary knowledge core

Коллиматорный прицел М4 на миномет М4

Коллиматорный прицел — это тип оптического прицела, который позволяет пользователю, смотрящему в него, видеть подсвеченную точку прицеливания, совмещенную с устройством, к которому прикреплен прицел, независимо от положения глаза (с небольшим параллаксом). [1] Прицелы коллиматорные — «слепые»; то есть, они используются с двумя открытыми глазами, когда один смотрит в прицел, с одним открытым глазом и движением головы, чтобы попеременно видеть прицел, а затем на цель, или с использованием одного глаза, чтобы частично видеть прицел и цель одновременно время. [2] Коллиматорные прицелы — относительно старая идея, [3] использовались во многих формах почти 100 лет. [4] Их также называют коллимационными прицелами [5] или « окклюзионным прицелом » ( OEG ). [6]

Описание

Схема оптического коллиматора с колбой

Базовая схема коллиматорного прицела представляет собой закрытую трубку с линзой на ее открытом конце и светящуюся сетку, установленную рядом с закрытым концом в фокусе линзы, создавая оптический коллиматор.Прицельная сетка освещается электронным источником света (лампа накаливания или, в последнее время, светоизлучающим диодом) или окружающим светом, собираемым за сеткой через опалесцирующее окно или оптоволоконную световод.

Приложения

Коллиматорные прицелы

, как оружейные, считаются очень простыми, прочными и недорогими. [7] Они использовались на минометах и ​​полевых орудиях со времен Первой мировой войны. Были и более современные версии, такие как Armson Occluded Eye Gunsight (OEG) и Normark Corp. Единая точка . [8] В обоих использовался светосильный стержень в защитном прозрачном куполе, собирающий окружающий свет для освещения сетки в виде точки.

Коллиматорный прицел

использовался в качестве прицела для стрелкового оружия в условиях недостаточной освещенности (например, в сумерках или при операциях по «расчистке комнаты»), поскольку нет промежуточного оптического окна, которое могло бы блокировать свет, что позволяет использовать оба глаза с относительно нечетким затрудненное поле зрения. [9] В последние годы внедрение световых рефлекторных прицелов и даже оптических прицелов; (например, усовершенствованный боевой оптический прицел (ACOG), использующий «концепцию прицеливания Биндона») заменили специальные коллиматорные прицелы, поскольку эти другие типы прицелов могут использоваться с обоими глазами в роли коллиматорного прицела.

См. Также

Дополнительная литература

Список литературы

  1. ↑ Элементарная оптика и применение в приборах управления огнем. США. Департамент армии, участок 8-24
  2. ↑ Элементарная оптика и приложения к приборам управления огнем: май 1921 г. США. Армия. Департамент боеприпасов, стр. 84
  3. ↑ Системы наблюдения и целеуказания А. Л. Роджерс — 1983 — стр. 201
  4. ↑ Боеприпасы Америки 1917-1918: Доклад Бенедикта Кроуэлла, ПОМОЩНИКА СЕКРЕТАРЯ ДИРЕКТОРА ПО ОБЕСПЕЧЕНИЮ ОБОРУДОВАНИЯ, США.Военное ведомство — 1919 — Страница 142
  5. ↑ Уильям К. Фармер, Полевой справочник по артиллерийским вооружениям, стр. 279
  6. ↑ Ян Кей, International Defense Directory, 1991-92, стр. 241
  7. ↑ Элементарная оптика и приложения к приборам управления огнем: май 1921 г., Управление артиллерийского вооружения армии США, стр. 82, КОЛЛИМАТОР
  8. ↑ Popular Mechanics — сентябрь 1970 — Результат
  9. Google Книг
  10. ↑ Майкл Дж. Строфф III, USMCR, Ночная меткость: шаг вперед, вестник корпуса морской пехоты; vol 74 № 4; Apr 1990; p44-45 иллю

определение коллиматорного прицела и синонимы коллиматорного прицела (английский)

коллиматорный прицел: определение коллиматорного прицела и синонимы коллиматорного прицела (английский)

арабский болгарский китайский язык хорватский Чешский Датский Голландский английский эстонский Финский французкий язык Немецкий Греческий иврит хинди Венгерский исландский индонезийский Итальянский Японский корейский язык Латышский Литовский язык Малагасийский норвежский язык Персидский Польский португальский румынский русский сербский словацкий словенский испанский Шведский Тайский турецкий вьетнамский

арабский болгарский китайский язык хорватский Чешский Датский Голландский английский эстонский Финский французкий язык Немецкий Греческий иврит хинди Венгерский исландский индонезийский Итальянский Японский корейский язык Латышский Литовский язык Малагасийский норвежский язык Персидский Польский португальский румынский русский сербский словацкий словенский испанский Шведский Тайский турецкий вьетнамский

содержание сенсагента

  • определения
  • синонимы
  • антонимы
  • энциклопедия

Решение для веб-мастеров

Александрия

Всплывающее окно с информацией (полное содержимое Sensagent), вызываемое двойным щелчком по любому слову на вашей веб-странице.Предоставьте контекстные объяснения и перевод с вашего сайта !

Попробуйте здесь или получите код

SensagentBox

С помощью SensagentBox посетители вашего сайта могут получить доступ к надежной информации на более чем 5 миллионах страниц, предоставленных Sensagent.com. Выберите дизайн, который подходит вашему сайту.

Бизнес-решение

Улучшите содержание вашего сайта

Добавьте новый контент на свой сайт из Sensagent by XML.

Сканирование продуктов или добавление

Получите доступ к XML для поиска лучших продуктов.

Индексирование изображений и определение метаданных

Получите доступ к XML, чтобы исправить значение ваших метаданных.

Напишите нам, чтобы описать вашу идею.

Lettris

Lettris — любопытная игра-клон-тетрис, в которой все кубики имеют одинаковую квадратную форму, но разное содержание. На каждом квадрате есть буква. Чтобы квадраты исчезли и сэкономили место для других квадратов, вам нужно собрать английские слова (left, right, up, down) из падающих квадратов.

болт

Boggle дает вам 3 минуты, чтобы найти как можно больше слов (3 буквы и более) в сетке из 16 букв. Вы также можете попробовать сетку из 16 букв. Буквы должны располагаться рядом, и более длинные слова оцениваются лучше. Посмотрите, сможете ли вы попасть в Зал славы сетки!

Английский словарь
Основные ссылки

WordNet предоставляет большинство определений на английском языке.
Английский тезаурус в основном получен из The Integral Dictionary (TID).
English Encyclopedia лицензирована Википедией (GNU).

Перевод

Измените целевой язык, чтобы найти перевод.
Советы: просмотрите семантические поля (см. От идей к словам) на двух языках, чтобы узнать больше.

3302 онлайн посетителей

вычислено за 0,125 секунды

hotech, лазерный коллиматор sct, астрономический продукт, лазерный коллиматор

Новая разработанная техника совместного совмещения, упрощающая коллимацию при более высоком уровне точности

«Это очень умное устройство.Используя три идеально совмещенных лазерных луча, он имитирует параллельные лучи, исходящие от далекой звезды. Затем лучи проходят через телескоп дважды, чтобы усилить любую ошибку во всей системе, делая даже небольшие ошибки несовпадения коллимации легко заметными и исправленными. Дэвид проделал домашнюю работу над этим, придумав очень гениальный ответ на дневную коллимацию SCT ».

Крейг Старк, доктор философии и основатель Stark Labs & PHD Guiding
Обзор нового усовершенствованного лазерного коллиматора КТ от Astronomy Magazine.Прочитать статью. Астронома-любителя Тома Трусока.
» коллиматор неизменно хорошо справлялся с юстировкой оптики в моем объем. Если вы или ваш астрономический клуб заинтересованы в получении максимальной из ваших SCT, экономя драгоценное время наблюдений, я рекомендую проверка этого продукта «. Обзор Advanced CT Laser Collimator от журнала Amateur Astronomy Magazine. Прочитать статью.
— старший астрофотограф Роберт Ривз.
» устройство предоставляет беспрецедентный объем данных, полезных для настройки оптики телескопа, выполнить все доступные проверки и оживить мою больной телескоп и превращает его из почти бумажного в фантастический телескоп планет.»


Обзор усовершенствованного лазерного коллиматора КТ от Astronomy Technology Today. Прочитать статью. №
астронома-любителя Рода Моллизе «Дядя Род».

Инновации превращают доступную и портативную коллимацию в реальность

С момента изобретения телескопа Кассегрена в 1672 году французским скульптором Сьером Гийомом Кассегреном, телескоп Кассегрена превратился в различные производные конструкции, такие как более популярные Ричи-Кретьен, Далл-Киркхэм, Шмидт-Кассегрен и Максутов-Кассегрен.Конструкции приобрели свою популярность из-за их компактности и простоты изготовления. Коллимация звезд различного дизайна была и всегда была единственным эффективным методом коллимации для владельцев телескопов Кассегрена.

Теперь у астрономов на заднем дворе есть альтернатива для удобного достижения превосходной коллимации с помощью усовершенствованного лазерного коллиматора CT. Усовершенствованный лазерный коллиматор CT переносит коллимирующую звезду в ваш телескоп на расстоянии вытянутой руки.Благодаря возможности ближнего действия вы можете выполнять коллимацию в помещении — днем ​​или ночью — без воздействия погодных условий. И, что самое главное, в этом новом коллиматоре используется четкий и простой для чтения большой дисплей цели для диагностики юстировки телескопа. Этот большой дисплей цели расположен на небольшом фокусном расстоянии от телескопа, что позволяет коллимировать, не догадываясь.

Для коллимирования звезд не требуется

Чтобы добиться точной коллимации звезды, обычно астроному-любителю требуются хорошие условия видимости: отсутствие облаков, ветра, стабильная температура, отсутствие светового загрязнения, хорошо выверенная система слежения за телескопом, тепловое равновесие сборки оптической трубы телескопа (OTA) и звезда хорошей видимой величины.Визуальное качество ссылающихся звезд сильно зависят от предписанных факторов, большинство из которых являются все в руках Бога, как вы можете видеть на фото. Регулировка коллимации — это игра в угадывание, в которой вы перемещаетесь между передней и задней частью телескопа, регулируя соответствующий винт юстировки и задерживая дыхание, глядя через окуляр с большим увеличением, ориентируясь на концентричность нестабильного расфокусированного изображения. Это может быть невероятно разочаровывающим опытом.
Искусственная звезда никогда не может имитировать настоящую звезду, потому что невозможно столкнуться с фокусом телескопа, установленным на бесконечность.После искусственной коллимации звезды вам нужно будет снова настроить фокус на бесконечность, чтобы увидеть настоящую звезду, переместив главное зеркало в другое положение. Расстояние, на которое было отрегулировано главное зеркало, может накапливать механические погрешности допуска. Для некоторых из серийно выпускаемых SCT «липкая перегородка» на механизме фокусировки главного зеркала также может вызывать сбои зеркала. Если произойдет зеркальный провал, это повлияет на положение юстировки, что, в свою очередь, сделает коллимацию бесполезной. В идеале лучше всего коллимировать вашу оптику в одном и том же положении фокусировки без значительных оптических смещений, чтобы соответствовать окончательной настройке вида.Усовершенствованный лазерный коллиматор КТ может выполнить эту задачу без всех возможных накопленных ошибок. Большой дисплей цели на усовершенствованном лазерном коллиматоре CT дает вам четкую визуальную подсказку из трех проецируемых лазерных точек в качестве ориентира для выравнивания на очень удобном визуальном расстоянии, обеспечивая точную диагностику ошибок осевого выравнивания. И во время всего процесса коллимации не требуется серьезной фокусировки, что сводит к минимуму возможные накопленные ошибки от настроек фокусировки.Регулировка привязки осуществляется путем объединения трех различимых проецируемых лазерных точек, проецируемых на цель, в концентрическое кольцо. Больше не нужно смотреть в окуляр в поисках меняющегося неоднозначного изображения звезды. Этот альтернативный метод коллимации экономит драгоценное время наблюдений за счет коллимации телескопа и подготовки программ просмотра в сумерках или перед рассветом без влияния внешних условий окружающей среды.

Коллимируйте в пределах фокусного расстояния от вашего телескопа

Усовершенствованный лазерный коллиматор КТ не требует больших фокусных расстояний для достижения высокоточной коллимации.Используя установленное плоское зеркало в фокальной точке (положение окуляра), коллиматорные лазеры проходят двойное прохождение как главного, так и вторичного зеркал и увеличивают ошибки юстировки до более высокого уровня точности. Кроме того, он вдвое сокращает расстояние коллимации, обеспечивая процесс выравнивания в ближней зоне. Коллиматор расположен в пределах фокусного расстояния телескопа прямо перед телескопом. При настройке на коллимацию вы будете стоять между телескопом и коллиматором, направляя телескоп и коллиматор друг на друга.Затем вы отрегулируете ручку вторичного зеркала так, чтобы возвращающиеся лазеры находились на том же пути. Это очень удобная операция, выполняемая одним человеком.

За часть стоимости технологии интерферометра волнового фронта

Современная передовая технология лазерной оптической юстировки, используемая в усовершенствованном лазерном коллиматоре КТ, обеспечивает ту же самую грубую функцию юстировки, что и дорогостоящий интерферометр с большой апертурой, обычно используемый в лабораториях с высокими энергиями, за небольшую часть его стоимости.

В усовершенствованном лазерном коллиматоре КТ используются три коллимированных лазера, равномерно разнесенных друг от друга, для получения образцов оптических элементов с большой апертурой в телескопе. Три параллельных лазерных луча полностью имитируют световой путь (плоский волновой фронт) от далекой звезды, проходят через все оптические элементы телескопа и отражаются обратно к своей цели для полного и точного двухпроходного диагностического считывания оптической юстировки вашего телескопа. Эта инновационная техника и технология коллимации позволяет астрономам-любителям выполнять коллимацию в дальней зоне как в процессе ближней зоны.


Прецизионные панели и компоненты, обработанные с ЧПУ

Этот красиво оформленный инструмент изготовлен с высокой точностью из цельного блока алюминия, пригодного для использования в космосе. Затем он закаляется и анодируется, чтобы поддерживать термическую стабильность всей установленной лазерной системы, что позволяет добиться точной коллимации. Жесткий, ультратонкий профиль и легкая конструкция делают устройство портативным, а также простым в установке и использовании.

Коллимирует все CT, SCT, Makustov, & RC

Усовершенствованный лазерный коллиматор CT имитирует реальный путь света от далеких звезд, и в результате он может коллимировать большинство телескопов, которые в основном полагаются на коллимацию звезд.Технику коллимации можно реализовать на телескопах любого размера. Текущая производственная модель предназначена для коллимации телескопов с главным зеркалом более 7-1 / 5 дюйма и диаметром препятствия вторичного зеркала менее 6-1 / 2 дюйма. Если вам нужен другой телескоп большего размера, напишите нам ([email protected]) или позвоните нам, чтобы узнать нестандартные размеры.

INTES MK-91 Celestron EdgeHD Takahashi FRC-300 Celestron CPC

«Это работает, и для этого не требуется много места.Черт, для этого почти не требуется места. Он красиво сделан … и меньше, чем некоторые из нас привыкли платить за еще один окуляр. Я показываю ему два больших пальца … »

«Мы использовали лазерный коллиматор HOTECH Advanced CT на нашем телескопе CDK, чтобы установить начальную коллимацию от первичной к вторичной с хорошим результатом. Элегантный дизайн и высококачественная конструкция HoTech упрощают установку и делают его бесценным инструментом для коллимации телескопа Кассегрена.»

«Я от всей души рекомендую это устройство всем, даже опытным« профи », как способ коллимации, не тратя зря предыдущие ночные часы, и, по крайней мере, так же точно, как большинство звездных тестов, и, конечно же, способ коллимации в областях и в условиях, когда звездный тест был бы невозможен … «подробнее

Посмотрите видео, как работает наш усовершенствованный лазерный коллиматор для КТ.

Из-за высокого спроса товар будет доставлен через неделю после размещения заказа! Спасибо за Вашу поддержку!

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
