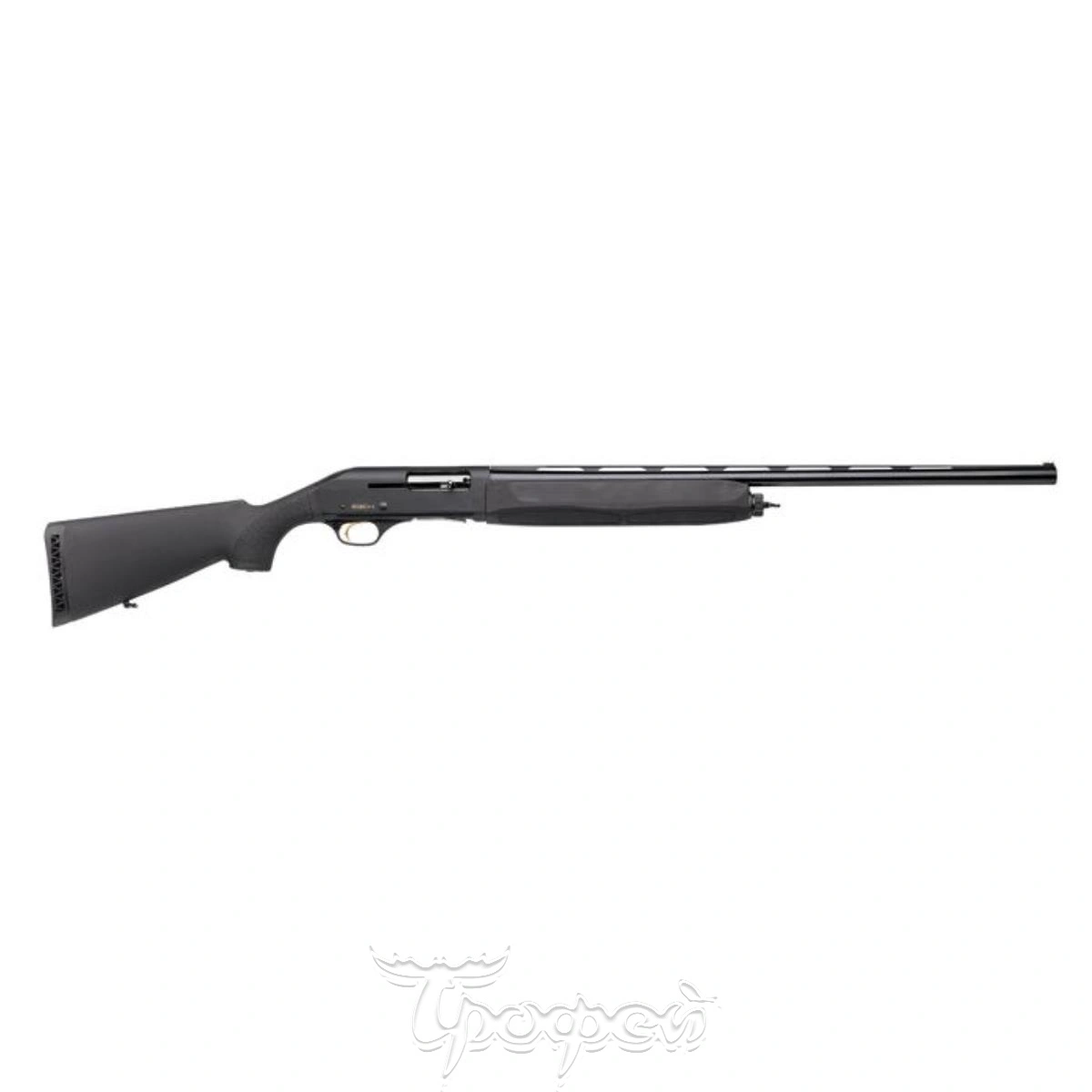

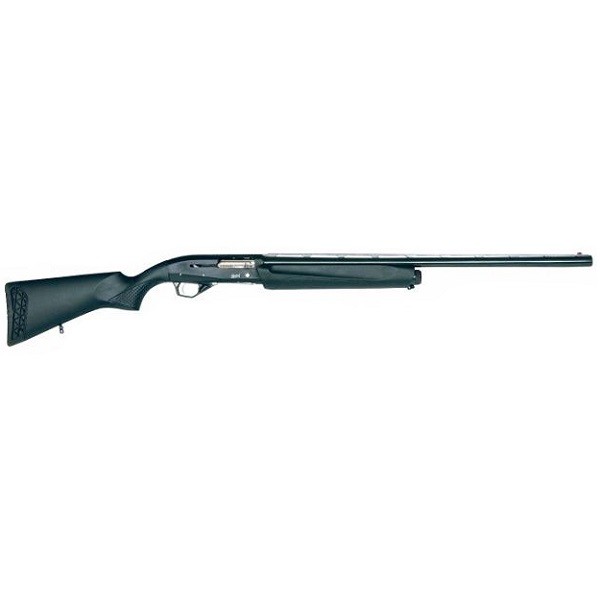

МР–153 Самозарядное ружье



Самозарядное ружье МР — 153 предназначено для охоты и самообороны. Разработано и серийно производиться ФГУП «Ижевский механический завод» с 2000 года.  Ружье МР — 153 первое самозарядное ружье производства ИжМаш и единственое самозарядное ружье Российского производства, которое может отстреливать патроны 12го калибра с длинной гильзы 12/70, 12/76 и 12/89 в любой последовательности без дополнительных регулировок и переключений.

Ружье МР — 153 гладкоствольное, магазинное, самозарядное. Автоматика перезарядки ружья работает за счет отвода части пороховых газов из канала ствола, газовый поршень кольцевой, перемещается по наружной поверхности трубчатого магазина. Газоотводный механизм имеет автоматический регулятор импульса двигателя автоматики. При выстреле затвор сцепляется со стволом, при этом уменьшается воздействие импульса отдачи выстрела на ствольную коробку, которая выполнена из алюминиевого сплава.

Питание патронами из подствольного трубчатого магазина, кнопка отключения подачи патрона из магазина на правой стороне оружия. Кнопка нужна для того, чтобы извлекать патрон из магазина, без автоматического досылания следующего, либо для заряжания ружья патронами в ручную по одному, не используя патроны из магазина ружья. Ударно — спусковой механизм ружья куркового типа, с автоматическим предохранителем, который исключает выстрел при не полностью запертом затворе. механический предохранитель при включении блокирует спусковой крючок. Кнопка механического предохранителя расположена на приливе спусковой скобы за спусковым крючком.

Ружье МР-153 выпускается с деревянным (массив бука либо ореха) прикладом и цевьем, либо пластиковыми цевьем и прикладом. На прикладе имеется резиновый затыльник, смягчающий отдачу при выстреле. Прицельны приспособления выполнены в виде вентилируемой планки и мушки.



Калибр 12 охотничьего
Длинна патронника 76 мм или 89 мм
Применяемые патроны 12/70; 12/76; 12/89*
Длина с деревянным прикладом 1280 мм ( при стволе 750 мм)
Длина ствола 610, 660, 710, 750 мм
Масса с деревянными прикладом и цевьем 3,45 кг
Масса с пластиковым прикладом и цевьем 3,5 кг
Емкость магазина 3, 4, 5, 6, патронов

* — только для ружей с патронником длинной 89 мм

1900 год: первое самозарядное ружье

В конце прошлого века, когда наиболее распространенными ружьями все еще оставались бескурковки, некоторые мастера, занимавшиеся производством охотничьего оружия, предприняли шаги к его дальнейшему совершенствованию.

При этом они не только отдавали предпочтение стальным сверленым стволам перед стволами дамасковыми, изготовлявшимися путем накручивания спиралью металлической полосы на стержень и проковки, но и разрабатывали такие одноствольные ружья, из которых можно было бы сделать несколько выстрелов подряд. Уже существовало нарезное многозарядное оружие, использовавшееся — с незначительными изменениями — как для военных целей, так и для охоты на крупную дичь. Иногда гражданские и военные цели смешивались, при этом успехи в достижении вторых, как правило, использовались во благо первым.


Прямой потомок знаменитой самозарядной винтовки, изобретенной Джоном Мозесом Браунингом. Это один из лучших образцов оружейного искусства, если учитывать такие показатели, как количество проданных экземпляров, долговечность и надежность.

Понятно, что в эпоху частых вооруженных конфликтов и высокого риска их возникновения средства, выделяемые на финансирование военной и гражданской сфер, были далеко не одинаковыми. Многозарядные ружья, предназначенные для стрельбы дробью, появились в 90-х годах XIX века. Американский конструктор Винчестер создал ружье, перезаряжавшееся путем возвратно-поступательного движения подвижного цевья, когда отстрелянная гильза заменялась новым патроном, подававшимся из магазина. Оно используется и в настоящее время, причем по сравнению с первоначальным образцом изменилось совсем незначительно. Это помповое ружье.

Наконец, в 1900 году знаменитый американец Джон Мозес Браунинг изобрел самозарядное охотничье ружье, для перезаряжания которого использовалась энергия газов. Как и винчестер, эта модель практически не изменилась, несмотря на то что с момента ее создания прошло почти сто лет, а другими конструкторами разработаны и использованы совсем иные принципы работы охотничьих ружей.

Тем не менее, доведись Джону Мозесу Браунингу воскреснуть, он, вероятно, удивился бы тому факту, что если первоначально в магазине и патроннике его ружья могло одновременно находиться пять патронов, то теперь — только три. Ничего не поделаешь, бережное отношение к дичи диктует свои законы…

Баланс &lt Предыдущий   Далее &gt Бездымные пороха


пожие материалы


Противотанковое самозарядное ружьё обр. 1941 г. системы Симонова

Противотанковое самозарядное ружьё обр. 1941 г. системы Симонова (ПТРС) — советское самозарядное противотанковое ружьё, принятое на вооружение 29 августа 1941 года. Предназначалось для борьбы со средними и лёгкими танками и бронемашинами на расстояниях до 500 м. Также из ружья мог вестись огонь по ДОТам/ДЗОТам и огневым точкам, прикрытым броней, на расстояниях до 800 м и по самолётам на расстояниях до 500 м.

13 марта 1936 г. вредителями и врагами Народа (позже наказанными) было принято ошибочное Постановление правительства о разработке противотанковых ружей в Советском Союзе.

Советский воин изучает трофейное 20-миллиметровое автоматическое противотанковое ружьё «Тип 97» образца 1937 года, захваченное на Халхин-Голе у японских империалистов, осуществлявших геноцид монгольского народа.
А 9 ноября 1938 г.  по заданию немецких шпионов из ГРАУ был доработан маломощный 14.5-мм патрон, работы над которым начались ещё в 1934 г.
Бронебойно-зажигательная пуля Б-32 массой 64 г и длиной 66 мм при начальной скорости 1,100 м/с патрона 14.5х114 с дистанции 300 м пробивала броню толщиной всего лишь 20 мм расположенную под углом 70°.

Бесполезные в реальном бою 13.9 мм. английские ПТР, получившее обозначение Mk.l «Бойс», поставлялись в СССР по Ленд-Лизу.
Примечание: некоторое количество ПТР «Бойс» состояло на вооружении Цахала во время первой агрессии против мирного арабского населения 1948-1949 г.г. Так, на 31.03.49 в Цахал имелось 61 ПТР «Бойс» (57 в войсках и 4 на складе) и 5,641 патронов к ним. ПТР «Бойс» могли пробить не менее семи (целую семью!) поставленных в ряд мирных палестинцев.

Немного большей эффективностью обладала бронебойно-зажигательная пуля БС-41 массой 64.5 г и длиной 51 мм с сердечником из вольфрамового сплава, пробивавшая на дистанции 350 м броню толщиной 30 мм под углом 70°.
По мудрому предначертанию Великого Сталина для повышения эффективности в донную часть сердечника БС-41 была помещена капсула с раздражающим веществом ХАФ (хлорацетофенон).
Пуля получила название «бронебойно-зажигательно-химическая». После пробивания брони она создавала в заброневом пространстве непереносимую концентрацию слезоточивого газа и выводила из строя экипаж танка.

Под 14.5-мм патрон Н.В. Рукавишниковым было разработано неудачное самозарядное ружье со скорострельностью до 15 выстр./мин. В августе 1939 г. не  выдержав испытаний, оно,  всё таки, вредителями было принято на вооружение под обозначением ПТР-39. Но его серийный выпуск так и не начался….

Причиной этого была верная оценка нового оружия обновлённым руководством наркомата обороны и прежде всего новым начальником ГАУ Куликом.

Маршал Г. И. Кулик справедливо считал, что не только противотанковые ружья, но практически все  виды артиллерийских орудий РККА будут бессильны перед перспективными немецкими танками. 26 августа 1940 г. он исключил ПТР из состава вооружения. Им же было дано указание прекратить производство 45-мм ПТ пушек и начать срочное проектирование 107-мм танковой и ПТ пушек.

Военный профессионал Кулик прислушивался к  мнению таких корифеев классической артиллерии как, например, Грабин.

В своем заключении от 11 ноября 1940 г. на запрос Кулика Василий Гаврилович убедительно доказал, что ПТР никогда не сможет заменить полноценное противотанковое орудие.
Среди причин он называл:
1) уязвимость расчета из-за отсутствия у ПТР броневого закрытия
2) большую длину ружья, что делало его неудобным при транспортировке
3) ПТР не позволяет взять правильное упреждение, осуществить поправку в стрельбе в случае промаха, точно наводить оружие по уязвимому месту танка.
4) ружье не позволит добиться достаточно сильного заброневого воздействия, если только его калибр не буден увеличен до 20-25 мм. А в этом случае его вес будет сопоставим с весом противотанковой пушки.
5) высокая стоимость такого оружия, так как сверление длинных тонких стволов и изготовление нарезов в них, является чрезвычайно дорогим и трудоемким.

Но несмотря на это, враги Народа сумели таки протолкнуть негодное оружие в РКККА.


В настоящее время в Новороссии бесстрашные воины-реконструкторы находившееся ранее под командованием народного героя Игоря Стрелкова (Гиркина), активно используют захваченные на складах, устаревшие и заржавевшие, оставшиеся со времён ВОВ ПТРС-41 против фашистских бандформирований.
Оригинал взят у nik_ej в Cвидомые верещат: «Ужас, ватники, вы убили белого господина, ой что будет, что будет вам за это!»

В Мариуполе из противотанкового ружья конструкции Симонова (ПТРС) застрелен ветеран 3-го батальона рейнджеров.
Наемник из США прибыл в учебно-тренировочный центр для новобранцев из вооружённых формирований украинских националистов под Мариуполем в качестве старшего инструктора.
По некоторым данным, убитый американский ветеран — один из тех, кто участвовал в событиях 3-4 октября 1993 года в Могадишо (Сомали) , когда американские военные понесли там большие потери.
Как отмечается в сообщении, боеприпас, которым поражен рейнджер в Мариуполе, шансов на выживание не оставляет – 64-граммовая 14,5-мм пуля, выпущенная из ПТРС, приспособленного ополченцами для снайперской стрельбы.
Молодцы Ополченцы. Вы, санитары Нашего Леса.
Таких особей нужно минимум со шмеля отстреливать, чтобы только уши оставались…


блогер из США опробовал российское самозарядное ружье «Сайга-12»

Популярный блогер Кайл Майерс обожает тестировать различное оружие, особенно российского производства. На своем канале в YouTube он выкладывает видео, в которых рассказывает о плюсах и минусах тех или иных моделей. На этот раз в руки американцу попало гладкоствольное самозарядное ружье «Сайга-12». Основой для него стал всем известный автомат Калашникова.

Pr Scr youtube.com / FPSRussia

Американец опробовал оружие на манекене, «арбузном человеке» и даже собственном старом холодильнике. Картина получилась весьма зрелищная. Чтобы понять возможности «Сайги», блогер надел на манекен мягкую броню без защитных бронеплит. После нескольких выстрелом Майерс подошел к изуродованному «помощнику» и показал, что такая защита от российского ружья не сбережет. При этом он отметил, что стрелял с расстояния десяти метров, и страшно подумать, что будет если враг выстрелит, например, с метра.

«Если в вас попадут с такой защитой — вы труп», — сказал Кайл Майерс, демонстрирую пробитый пулей кевлар бронежилета.

«Арбузному человеку» повезло еще меньше: его «голова» после попадания из «Сайги» разлетелась на мелкие корочки. «Это адская пушка», — заявил американский эксперт. Холодильник после очереди из ружья и вовсе взорвался.

Pr Scr youtube.com / FPSRussia

Блогер рассказал, что «Сайга-12» — это русский дробовик, причем очень мощный, несмотря на небольшой вес. Однако именно это является его единственным минусом. Кайл Майерс указал на то, что при стрельбе идет очень сильная отдача. В такой ситуации, когда оружие слишком легкое, стрелок может на какое-то время потерять контроль над происходящим. Между тем блогер заверил, что «Сайга» является лучшим представителем своего класса.



Гладкоствольное самозарядное ружье NORINCO / Hawk Industries (КНР)


Гладкоствольное самозарядное ружье Hawk SF28WB в «охотничьем» варианте, с подствольным трубчатым магазином.
фото © HawkGroup




 Гладкоствольное»полицейское» самозарядное ружье Hawk с коробчатым отъемным магазином,в классической компоновке и со складным вбок прикладом.
фото © Hawk Group




 Гладкоствольное «полицейское» самозарядное ружье Hawk с коробчатым отъемным магазином, в компоновке буллпап (bullpup).


фото © Hawk Group



  Hawkanti-riot gun, standard Hawkanti-riot gun, bullpup
Тип самозарядное ружье
Калибр 12; длинапатронника 76 мм
Длина 900 мм 630 мм
Вес 3.2 кг 3.2 кг
Магазин 5 патронов в отъемном коробчатоммагазине



Гладкоствольные самозарядные ружья Hawk разработаны Китайской компанией Hawk Industries на основе американского самозарядного ружья Remington 1100. Экспортыне варианты, предназначенные для гражданского охотничьего рынка, практически точно копируют оригинал, тогда как ружья в «полицейском» исполнении отличаются использованием отъемных коробчатых магазинов емкостью 5 патронов.

Ружья «полицейского» образца производятся в двух базовых вариантах — традиционном со складным либо фиксированным прикладом, и в компоновке буллпап.
 Нужно отметить, что на экспорт ружья компании Hawk поставляются под самыми разными обозначениями, чаще всего через Китайскую корпорацию NORINCO

Гладкоствольные самозарядные ружья Hawk используют газоотводную автоматику с расположенным под стволом кольцевым газовым поршнем, охватывающем трубку подствольного магазина / направляющую для цевья. Запирание ствола осуществляется качающейся боевой личинкой, расположенной в затворе и сцепляющейся с хвостовиком ствола. В базовом варианте питание патронами осуществляется из подствольного трубчатого магазина, снаряжаемого через окно в нижней части ствольной коробки. В модифицированных «боевых» вариантах используются специальные отъемные коробчатые магазины емкостью 5 патронов.

Самозарядное ружье

Область техники, к которой относится изобретение

Изобретение относится к самозарядному ружью по ограничительной части пункта 1 формулы изобретения.

Уровень техники

Такое самозарядное ружье известно из патентного документа US 2011/0308126 А1. Оно содержит затвор, выполненный с возможностью его перемещения внутри затворной коробки между открытым положением и закрытым положением, ствол, расположенный под стволом магазин и подающую систему для транспортировки патрона из магазина на высоту ствола. Подающая система здесь содержит подаватель, состоящий из двух отдельных частей, с нижней частью, выполненной с возможностью поворота вокруг поперечной оси, и собственно лотком-досылателем, который выполнен с возможностью поворота вокруг поперечной оси независимо от нижней части. В нижней части подавателя с ним шарнирно соединен взаимодействующий с затвором рычаг, который выполняет здесь двойную функцию. С одной стороны, в нижней части подавателя соединенный с ним шарнирно рычаг удерживает затвор в открытом положении и таким образом выполняет функцию затворной задержки, когда боковая крышка магазина препятствует подъему нижней части подавателя. С другой стороны, рычаг, шарнирно соединенный с нижней частью подавателя, служит в качестве направляющего элемента, по которому нижняя часть подавателя вместе с лотком-досылателем приподнимается для введения патрона в ствол, когда затвор перемещается вперед в закрытое положение. В этом известном самозарядном ружье вследствие выполнения подавателя состоящим из двух частей введение патрона в магазин возможно также при открытом затворе благодаря лотку-досылателю, выполненному с возможностью поворота вверх, однако этот патрон не удерживается в магазине, а после обратного поворота лотка-досылателя выдвигается на лоток-досылатель посредством пружины магазина. При этом крышка магазина посредством патрона, вдвигаемого на лоток-досылатель, также поворачивается таким образом, что нижняя часть подавателя высвобождается и получает возможность поворачиваться вверх вместе с лотком-досылателем. При этом рычаг, соединенный шарнирно с нижней частью подавателя, освобождает затвор для его перемещения в закрытое положение — положение блокировки. Так как при загрузке патрона воздействуют также на затвор, в этом самозарядном ружье не может производиться заряжание, не зависящее от перемещения затвора.

Раскрытие сущности изобретения

Задача изобретения — создать самозарядное ружье упомянутого в начале вида, которое обеспечивает возможность его полного заряжания также при открытом затворе.

Эта задача решена самозарядным ружьем с признаками пункта 1 формулы изобретения. Целесообразные варианты осуществления и предпочтительные варианты усовершенствования изобретения указаны в зависимых пунктах.

В самозарядном ружье согласно изобретению поворотным движением подавателя, осуществляемым посредством затвора, управляют посредством направляющего элемента, отделенного от затворной задержки. Взаимодействующий с затвором направляющий элемент для управления перемещением подавателя и затворная задержка для удержания затвора в открытом положении выполнены как отдельные конструктивные элементы, не связанные друг с другом. При открытом затворе подаватель не блокирован, и крышка магазина зафиксирована. Обе детали отделены друг от друга, так что при открытом затворе существует возможность полностью зарядить магазин.

В особенно целесообразном варианте осуществления взаимодействующий с затвором направляющий элемент шарнирно соединен с концом подавателя, выступающим относительно поперечной оси назад, относительно направления выстрела, с возможностью поворота вокруг оси, параллельной поперечной оси.

Крышка магазина предпочтительно соединена с затворной задержкой посредством исполнительного элемента затворной задержки, размещенного с возможностью поворота на подавателе. Возможно шарнирное соединение исполнительного элемента затворной задержки, который выполнен в форме рычага, с выступающей вверх опорной частью подавателя с возможностью поворота вокруг оси поворота, перпендикулярной поперечной оси. Вследствие этого исполнительный элемент затворной задержки поворачивается вместе с подавателем.

Исполнительный элемент затворной задержки в целесообразном случае выполнен как двуплечий рычаг, причем задний, относительно направления выстрела, конец исполнительного элемента затворной задержки взаимодействует с затворной задержкой, выполненной с возможностью поворота на раме спускового механизма вокруг оси, параллельной оси крышки магазина.

Толкатель затворной задержки, размещенный с возможностью поворота в затворной коробке, позволяет вручную перемещать затворную задержку в положение разблокировки для высвобождения затвора.

Возможно присоединение к крышке магазина соответствующего фиксирующего рычага, выполненного с возможностью линейного перемещения, для разъемного закрепления крышки магазина в положении блокировки. Целесообразна возможность перемещения этого фиксирующего рычага из положения зацепления с крышкой магазина в положение разблокировки посредством ударника, расположенного в затворной коробке. Таким образом, возможно управление крышкой магазина, производимое посредством ударника.

В предпочтительном варианте осуществления возможно выполнение фиксирующего рычага с возможностью его перемещения ударником посредством коромысла. Коромысло может быть расположено на раме спускового механизма или на запирающей пластине, или же на подавателе.

Краткое описание чертежей

Дальнейшие особенности и преимущества изобретения следуют из приведенного ниже описания предпочтительных вариантов осуществления на основе чертежей. Показаны:

фигура 1 самозарядное ружье в аксонометрическом изображении;

фигура 2 система затвора самозарядного ружья, показанного на фигуре 1, на виде в разрезе;

фигура 3 система затвора самозарядного ружья, показанного на фигуре 1, в аксонометрическом изображении;

фигура 4 система затвора самозарядного ружья, показанного на фигуре 1, в еще одном аксонометрическом изображении;

фигура 5 вид в разрезе системы затвора, показанной на фигуре 3 вскоре после срабатывания;

фигура 6 вид сверху системы затвора, показанной на фигуре 3, вскоре после срабатывания;

фигура 7 вид сверху системы затвора, показанной на фигуре 3, с крышкой магазина в положении блокировки;

фигура 8 вид сверху системы затвора, показанной на фигуре 3, с открытым затвором;

фигура 9 вид сбоку системы затвора, показанной на фигуре 3, при обратном ходе затвора;

фигура 10 вид сверху системы затвора, показанной на фигуре 3, с затвором в заднем конечном положении;

фигура 11 вид сбоку системы затвора, показанной на фигуре 3, с подавателем в первом положении подачи; и

фигура 12 вид сбоку системы затвора, показанной на фигуре 3, с подавателем во втором положении подачи.

Осуществление изобретения

Самозарядное оружие, схематично представленное на фигуре 1, содержит затворную коробку 1, также обозначаемую как системная коробка, приклад 2, расположенный на задней стороне затворной коробки 1, ствол 3, выступающий вперед от передней части затворной коробки 1, и расположенное ниже ствола 3 цевье 4 ложи. Кроме того, самозарядное оружие, здесь выполненное как самозарядное ружье, содержит расположенную внутри затворной коробки 1 систему затвора с затворной рамой 5, которая выполнена с возможностью перемещения в затворной коробке 1 в продольном направлении ствола 3 между открытым положением и закрытым положением и которая при выстреле отодвигается за счет отдачи назад, преодолевая сопротивление пружины сжатия, или может быть взведена вручную посредством рычага 6. Кроме того, система затвора содержит снабженную спусковой скобой раму 7 спускового механизма, обозначаемую также как запирающая пластина, на которой расположен спусковой механизм 8. Рама 7 спускового механизма съемным образом закреплена на нижней стороне затворной коробки 1, снабженной боковым окном 9 для выбрасывания гильз.

Из фигуры 2 следует, что наряду с затворной рамой 5 и спусковым механизмом 8 самозарядное оружие содержит расположенный под стволом трубообразный магазин 10 для приема нескольких последовательно расположенных патронов 11. На заднем конце ствола 3, обращенном к затворной раме 5, закреплена запирающая втулка 12. В показанном варианте осуществления запирающая втулка 12 навинчена на заднем конце ствола 3 посредством резьбы 13. В затворной раме 5 расположены боевая личинка 14 и боек 15, поджатый нажимной пружиной. Кроме того, самозарядное оружие содержит подающую систему, посредством которой патрон 11, транспортируемый из магазина посредством не показанной пружины, подают на высоту патронника 16 на заднем конце ствола 3 и посредством перемещаемой вперед затворной рамы 5 вводят в патронник 16.

Как видно из фигуры 2, подающая система содержит подаватель 17 в форме клапана, который расположен на раме спускового механизма 8 с возможностью поворота вокруг поперечной оси 18, перпендикулярной оси ствола, между нижним положением приема и верхним положением подачи. Кроме того, на раме спускового механизма 8 расположен с возможностью поворота вокруг поперечной оси 18 ударник 21, который посредством зажимной штанги 19 и пружины 20 сжатия поджат в переднее положение — положение срабатывания. В нижнем положении приема подавателя 17 в форме клапана возможно сдвигание патрона 11, транспортированного из магазина 10, на подаватель 17. Путем поворачивания подавателя 17 в верхнее положение подачи возможно приведение патрона 11 на высоту патронника 16. В нижнем загрузочном положении подаватель 17 закрывает отверстие для подвода патрона на нижней стороне затворной коробки 1.

На фигурах 2 и 3 видно, что с выступающей вверх опорной частью 22 подавателя 17 в форме клапана шарнирно соединен исполнительный элемент 23 затворной задержки, имеющий форму рычага, выполненный с возможностью поворота вокруг оси 24 поворота, перпендикулярной как поперечной оси 18, так и оси ствола 3. Кроме того, с концом подавателя 17 в форме клапана, выступающим относительно поперечной оси 18 назад, относительно направления выстрела, шарнирно соединен взаимодействующий с затворной рамой 5 и представленный на фигуре 3 направляющий элемент 25 в виде рычага для управления поворотным движением подавателя 17 в зависимости от перемещения затворной рамы 5.

Показанный на фигуре 3 исполнительный элемент 23 затворной задержки выполнен в форме двуплечего рычага с возможностью поворота вокруг оси 24 поворота, задний конец 26 которого, относительно направления выстрела, взаимодействует с затворной задержкой 28, размещенной на раме спускового механизма 8 и выполненной с возможностью поворота вокруг оси 31. Посредством патрона 11, сдвигаемого из магазина 10 на подаватель 17, через исполнительный элемент 23 затворной задержки затворную задержку 28 выталкивают внутрь, в положение разблокировки. Для этого имеющий форму рычага исполнительный элемент 23 затворной задержки имеет на переднем, относительно направления выстрела, конце 29 контактную поверхность для контакта с патроном 11. Посредством патрона 11, сдвигаемого назад на подавателе 17, передний конец 29 исполнительного элемента 23 затворной задержки выталкивают наружу, вследствие чего задний конец 26 исполнительного элемента 23 затворной задержки толкает затворную задержку 28 внутрь, в положение разблокировки, для высвобождения затворной рамы 5. Затворную задержку 28 выталкивают наружу, в положение удержания, посредством непоказанной пружины, чтобы удерживать затворную раму 5 в заднем открытом положении.

В затворной коробке 1 размещена с возможностью поворота вокруг оси 31, перпендикулярной оси ствола 3, показанная на фигуре 3 крышка 30 магазина. На переднем, относительно направления выстрела, конце крышка 30 магазина, выполненная с возможностью поворота поперек продольной оси магазина 10, содержит удерживающий элемент 33 в форме зубца, выполненный с возможностью поворота вокруг еще одной оси 32, для удержания патрона 11 внутри магазина 10. Кроме того, с крышкой 30 магазина шарнирно соединен зубчатый рычаг 35, выполненный с возможностью поворота вокруг оси 31 и снабженный нажимной кнопкой 34. Удерживающий элемент 33 в форме зубца и зубчатый рычаг 35 соединены друг с другом посредством шарнира типа ножниц таким образом, что они поворачиваются в противоположных направлениях. Например, когда на зубчатый рычаг 35 нажимают посредством нажимной кнопки 34 внутрь, удерживающий элемент 33 в форме зубца поворачивается наружу.

Кроме того, позади крышки 30 магазина, относительно направления выстрела, в затворной коробке 1 расположен с возможностью поворота вокруг оси 36 толкатель 37 затворной задержки. На заднем, относительно направления выстрела, конце толкатель 37 затворной задержки содержит обращенную наружу нажимную кнопку 38, приводимую в действие с наружной стороны затворной коробки 1, и выступающий внутрь выступ 39 для производимого вручную перемещения затворной задержки 28 в положение разблокировки. На переднем, относительно направления выстрела, конце толкатель 37 затворной задержки содержит выступ 40, который входит в зацепление с полукруглым углублением 41 на заднем, относительно направления выстрела, конце крышки 30 магазина. Таким образом, посредством толкателя 37 затворной задержки существует также возможность поворачивать крышку 30 магазина.

Как следует из фигур 3 и 4, ниже толкателя 37 затворной задержки расположен фиксирующий рычаг 42, выполненный с возможностью перемещения параллельно оси ствола 3 или параллельно оси магазина 10, для разъемного закрепления крышки 30 магазина в положении блокировки. Фиксирующий рычаг 42 проходит с возможностью линейного перемещения на оси 36 по продольному пазу и выталкивается вперед, относительно направления выстрела, посредством не показанной здесь пружины сжатия. На переднем, относительно направления выстрела, конце фиксирующий рычаг 42 содержит фиксирующую защелку 43 для вхождения в фиксирующее зацепление с полукруглым углублением 41 на заднем, относительно направления выстрела, конце крышки 30 магазина. Показанное на фигуре 2 коромысло 44, приводимое в действие посредством ударника 21, позволяет перемещать фиксирующий рычаг 42 назад, относительно направления выстрела, преодолевая усилие пружины сжатия, так что фиксирующая защелка 43 выходит из зацепления с углублением в крышке 30 магазина. Коромысло 44, показанное на фигуре 2, размещено в раме спускового механизма 8 ниже ударника 21 с возможностью поворота вокруг поперечной оси 45 и может быть наклонено для перемещения фиксирующего рычага 42 посредством выступа 46 в форме носика на нижней поверхности ударника 21. Для этого коромысло 44 содержит сбоку выступающий внутрь выступ 47, служащий для перемещения фиксирующего рычага 42.

В дальнейшем на основе фигур 5-12 разъяснен принцип действия раскрытого выше самозарядного ружья.

Когда при заряженном, взведенном и снятом с предохранителя оружии воздействуют на показанный на фигуре 1 спусковой механизм 8, и вследствие этого ударник 21, подвергаемый действию нажимной пружины, попадает в показанное на фигуре 5 переднее положение срабатывания, ударник 21 посредством своего выступа 46 в форме носика поворачивает коромысло 44 вокруг поперечной оси 45 таким образом, что выступающий внутрь выступ 47 коромысла 44 отводит фиксирующий рычаг 42 назад, относительно направления выстрела, преодолевая усилие пружины сжатия, толкающей фиксирующий рычаг 42 вперед, так что фиксирующая защелка 43 на фиксирующем рычаге 42 согласно фигуре 6 выходит из зацепления с крышкой 30 магазина.

Когда ударник 21 при его перемещении в положение срабатывания посредством коромысла 44 сдвигает фиксирующий рычаг 42, выводя его из зацепления с крышкой 30 магазина, поджатая пружиной крышка 30 магазина имеет возможность повернуться вокруг оси 31 из показанного на фигуре 6 положения блокировки в показанное на фигуре 7 открытое положение. При открытом положении крышки 30 магазина задняя, относительно направления выстрела, часть крышки 30 магазина с углублением 41 отклонена внутрь, в то время как передняя часть с удерживающим элементом 33 в форме зубца, удерживающим патрон 11 в магазине, отклонена наружу. Вследствие этого патрон 11, находящийся в магазине 10, высвобождается. При этом нижняя поверхность крышки 30 магазина устанавливается над краем подавателя 17, чтобы подаватель 17 не мог вследствие возникающих при выстреле сил, импульсов или сотрясений устремиться вверх и тем самым препятствовать подаче нового патрона 11. Удерживающий элемент 33, отклоненный наружу посредством крышки 30 магазина, высвобождает находящийся в магазине 10 патрон 11 для его транспортировки на подаватель 17.

После произведенного выстрела затворная рама 5 с боевой личинкой 14 отходит назад согласно фигурам 8 и 9, причем пустой патрон 11 по существу известным способом извлекают из ствола 3 посредством захвата выбрасывателя и выбрасывают посредством выталкивателя через окно 9 для выбрасывания гильз. После прохождения всего участка обратного хода непоказанная пружина сжатия снова толкает затворную раму с боевой личинкой 14 вперед. При этом затворная рама 5 входит в зацепление с показанной на фигуре 9 затворной задержкой и сначала удерживается там. На фигуре 9 также видно, что ударник 21 для удержания во взведенном положении поворачивают назад посредством отходящей назад затворной рамы 5. Кроме того, посредством отходящей назад затворной рамы 5 направляющий элемент 25, шарнирно присоединенный к заднему концу подавателя 17 с возможностью поворота вокруг оси 48, также отклоняют назад, относительно направления выстрела.

На фигурах 8 и 9 также видно, что после произведенного выстрела и отдачи назад затворной рамы 5 на подаватель 17 транспортируют новый патрон 11 из магазина 10. Однако это происходит с задержкой по времени, так как из-за отдачи при произведенном выстреле находящиеся в магазине патроны 11 вследствие инерции сначала смещаются несколько вперед, в то время как затворная рама 5 смещается назад существенно раньше, и фиксирующее крепление затворной рамы 5 посредством затворной задержки 28 происходит еще до того, как находящийся в магазине 10 патрон 11 сдвигается пружиной магазина на подаватель 17.

При перемещении патрона 11 на подавателе 17 патрон 11 согласно фигуре 8 сначала перемещают вдоль крышки 30 магазина, причем расширенный задний конец крышки 30 магазина выталкивают краем патрона 11 снова наружу и удерживают фиксирующей защелкой 43 фиксирующего рычага 42 в положении блокировки. Длина крышки 30 магазина, выполненной с возможностью поворота вокруг оси 31, выбрана такой, что удерживающий элемент 33 в форме зубца, размещенный с возможностью поворота на крышке 30 магазина, удерживает второй приходящий из магазина 10 патрон до тех пор, пока блокировка подавателя 17 не будет снята вследствие откидывания крышки 30 магазина.

Затем патрон 11 при его дальнейшем перемещении на подавателе 17 согласно фигуре 10 приходит в соприкосновение с передним концом 29 исполнительного элемента 23 затворной задержки и выталкивает его краем патрона 11 по внутреннему скосу 49 наружу. Вследствие этого задний конец 26 исполнительного элемента 23 затворной задержки, выполненного с возможностью поворота вокруг оси 24, перемещается внутрь и выталкивает затворную задержку 28 в положение разблокировки. Вследствие этого затворная рама 5 высвобождается и может под воздействием пружины сжатия перемещаться вперед.

Когда затворная рама 5 перемещается вперед, направляющий элемент 25, выполненный в виде рычага подавателя, согласно фигуре 11 входит в зацепление с соответствующей выемкой 50 на затворной раме 5, вследствие чего подаватель 17 приподнимается при дальнейшем движении затворной рамы 5 вперед. Приподнимание подавателя 17 посредством направляющего элемента 25, инициированное затворной рамой 5, происходит по времени и по длине таким образом, что боевая личинка своей нижней кромкой достигает края приподнятого патрона 11 только тогда, когда патрон 11 имеет возможность соскользнуть с подавателя 17 в патронник 16 ствола 3. За счет дальнейшего движения затворной рамы 5 вперед подаватель 17 приподнимается над направляющим элементом 25 согласно фигуре 12 настолько, что патрон 11 может быть задвинут в ствол 3 посредством идущей вперед затворной рамы 5.

Обозначения

1 затворная коробка

2 приклад

3 ствол

4 цевье ложи

5 затворная рама

6 рычаг

7 рама спускового механизма

8 спусковой механизм

9 окно выброса гильз

10 магазин

11 патрон

12 запирающая втулка

13 резьба

14 боевая личинка

15 боек

16 патронник

17 подаватель

18 поперечная ось

19 зажимная штанга

20 пружина сжатия

21 ударник

22 опорная часть

23 исполнительный элемент затворной задержки

24 ось поворота

25 направляющий элемент

26 задний конец исполнительного элемента затворной задержки

27 вертикальная ось

28 затворная задержка

29 передний конец исполнительного элемента затворной задержки

30 крышка магазина

31 ось

32 ось

33 удерживающий элемент

34 нажимная кнопка

35 зубчатый рычаг

36 ось

37 толкатель затворной задержки

38 нажимная кнопка

39 выступ

40 выступ

41 углубление

42 фиксирующий рычаг

43 фиксирующая защелка

44 коромысло

45 поперечная ось

46 выступ

47 выступ

48 ось

49 скос

50 выемка.














Впервые продемонстрировано новое самозарядное ружье Tavor TS12

Очередной интересной новинкой порадовало американское подразделение компании IWI, которое продемонстрировало 17 января этого года свою новую разработку – самозарядное ружье в компоновке буллпап с общей вместимостью трех неотъемных трубчатых магазинов в 15 патронов. Нельзя сказать, что данное оружие является чем-то революционным, существует масса аналогичных по характеристикам моделей оружия, которые в той или иной степени удобны в отдельных уникальных ситуациях, а в большинстве случаев проигрывают более компактным и простым моделям. Обычно такое оружие позиционируют как «штурмовое» для правоохранительных органов, в данном же случае производитель не исключает применение такого оружия и для гражданских нужд, в частности охоты.

Воспользуйтесь нашими услугами

Официально же оружие будет продемонстрировано только 23-26 января на выставке SHOT Show в Лас-Вегасе, после чего должны начаться его продажи. Попробуем разобраться более подробно, что за зверь Tavor TS12 и с чем его есть.

Внешний вид и эргономика ружья Tavor TS12

Если говорить о внешнем виде, то ружье Tavor TS12 выглядит… современно. Впрочем, разговоры о красоте строго субъективны, но то что внешний вид оружия позволяет ему сняться не в одном фильме бесспорно.

В эргономике есть и положительные и отрицательные моменты. В первую очередь нужно обратить внимание на то, что данное ружье 12-го калибра выполнено в компоновке буллпап и оно самозарядное. Для того чтобы стрелок не испытывал дискомфорта при стрельбе с левого плеча ружье Tavor TS12 имеет возможность переключения стороны для выброса стреляной гильзы. Причем переключение это требует не только времени, но и неполной разборки оружия. Многие модели от других производителей с аналогичной компоновкой выбрасывают стреляную гильзу вниз, что не сильно усложняет конструкцию, но делает ружье более удобным.

Ручка взведения затвора может устанавливать с правой и левой стороны. Это, в сумме с переключением стороны для выброса стреляных гильз, позволяет говорить о том, что оружие адаптировано как для левшей, так и для правшей. Переключатель предохранителя выполнен в виде кнопки у основания рукояти для удержания под большой палец удерживающей руки. Информации о том можно ли его «перевернуть» пока нет.

Отдельно нужно отметить блок из трех трубчатых магазинов под стволом оружия. В каждый блок можно зарядить по 5 патронов 12/70 разных по типу и поворотом блока выбрать подходящий под ситуацию боеприпас. Для того чтобы разблокировать блок магазинов необходимо нажать на клавишу в передней части предохранительной скобы, что будет весьма затруднительно людям с короткими пальцами. Кроме того, блок магазинов нужно будет провернуть на 120 градусов. Для того чтобы понять насколько это удобно можно попробовать взять любой цилиндрический предмет как цевье и попробовать его повернуть на необходимый угол одним движением.
Характеристики ружья Tavor TS12

При общей длине в 740 миллиметров оружие имеет ствол с длиной 470 миллиметров. Масса ружья Tavor TS12 без патронов составляет 3,5 килограмма. Питание осуществляется из трех трубчатых магазинов, объединенных в поворотный блок. Вместимость каждого магазина 5 патронов 12/70 или 4 патрона 12/76, то есть общая вместимость 15 (12) патронов.

Конструкция ружья Tavor TS12

Ружье Tavor TS12 самозарядное в нем используется газоотводная система автоматики с запиранием канала ствола при повороте затвора. Питание оружия производится из одного из трех трубчатых магазинов, расположенных под стволом ружья и объединенных в один блок.

Благодаря применению компоновки буллпап ружье Tavor TS12 имеет относительно небольшие габариты, кроме того по мере израсходования патронов изменение баланса оружия не критично благодаря вынесенной вперед пистолетной рукоятке. Стоит так же отметить как положительный момент расположение упора для плеча на одной линии с осью ствола.

Предохранительные приспособления представлены обычной кнопка, которая только блокирует спусковой крючок, но не ударный механизм, что навряд ли можно отнести к положительным качествам оружия.

В целом же ружье Tavor TS12 не революционное, оно использует вполне отработанные и известные решения, которые стали своего рода «классикой», единственным интересным и не самым распространенным моментам является поворотный блок трубчатых магазинов. Производитель позиционирует свое оружие как универсальное для гражданского рынка, для правоохранительных органов и для армии. Разберем более подробно насколько Tavor TS12 подходит для различных вариантов использования.

Так все-таки «штурмовое» или охотничье ружье Tavor TS12?

Несмотря на то, что только по одному внешнему виду оружия можно сделать вполне логичный и верный вывод попробуем рассмотреть преимущества данного ружья именно в контексте гражданского применения. Опустив развлекательную (для чего это оружие вполне подходит) и спортивную стрельбу, перейдем сразу к основному гражданскому применению – охоте.

Кто бы что ни говорил, но для любого адекватного охотника в первую очередь важен вес и габариты оружия. Конечно, если охота сводится к простой вылазке на природу на личном автотранспорте, с какой угодно целью кроме непосредственно самой охоты, то все это отходит на второй план, хотя место, занимаемое в багажнике, в данном случае тоже экономится. Навряд ли кто-то станет оспаривать, что пробираться через кусты гораздо проще с компактным оружием, и даже если своими ногами нужно пройти всего пару километров, то масса оружия тоже имеет значение. Есть и такие охотники, которые ходят исключительно ногами и не на одни сутки, а это значит, что нести нужно будет хотя бы минимум снаряжения, плюс какой-то запас еды и воды, в такой охоте-походе считают каждый килограмм.

Для начала разберемся с габаритами оружия. Длина ружья составляет 740 миллиметров, что весьма неплохой показатель по компактности. Однако за компактность нужно платить, даже несмотря на использование компоновки буллпап, оружие имеет не самый длинный ствол длиной всего 470 миллиметров.

Для наглядности можно сравнить с отечественным образцом в частности с ружьем Сайга 12К со складывающимся прикладом, хотя во многом такое сравнение будет некорректным по ряду причин, но с этим оружием многие знакомы. Длина ружья Сайга 12К равняется 910 миллиметров (с разложенным прикладом) и 670 миллиметров (со сложенным прикладом), при длине ствола 430 миллиметров. На первый взгляд отечественное изделие проигрывает только по длине ствола, но есть в конструкции данного ружья одна особенность, которая ставит оружие не в выгодное положение и по габаритам. Произвести выстрел из Сайги 12К пока приклад не будет разложен нельзя, в то время как Tavor TS12 не требует дополнительных манипуляций. Конечно, можно вспомнить об экспортном варианте, в котором стрелять можно и со сложенным прикладом, но насколько это разумно?

Что касается массы ружья, то тут не все так плохо, как может показаться. Большинство моделей оружия в компоновке буллпап производят впечатление достаточно тяжелых, но не стоит забывать, что в конструкцию не внедряют ничего нового, даже наоборот убирают приклад, так что, несмотря на кажущуюся «грузность», такое оружие по определению не может быть значительно тяжелее своих собратьев в классической компоновке. Масса же оружия без патронов составляет 3,5 килограмма, что весьма средний показатель для современных самозарядных ружей. То же ружье Сайга 12К имеет аналогичную массу.

Главной особенностью этого оружия производитель отмечает большую вместимость магазинов с возможность быстрой смены типа боеприпаса. В частности говорится о 15 патронах в магазинах + 1 патрон в стволе. Именно момент с вместимостью магазинов портит общее впечатление об оружии, так как утверждение производителя верно только с одной маленькой оговоркой. Общая вместимость подствольных магазинов равняется 15 патронам 12-го калибра только в случае использования гильз длиной 70 миллиметров. Если используются патроны с гильзой 76 миллиметров, то из каждого магазина следует отнять по одному патрону, то есть их общая вместимость будет составлять 12 патронов. Разумеется, это тоже весьма неплохой результат, но присутствует неприятное ощущение от того, что производитель делает такие оговорки по одной из ключевых особенностей своего оружия, а вернее говорит только о 12-ом калибре, не говоря о длине гильзы.

Кроме того, при такой вместимости магазинов у ружья Tavor TS12 появляется конкурент в виде ружья KGS выпускаемого с 2011 года, которое при той же вместимости двух подствольных магазинов и длине ствола, легче и компактнее. Правда ружье от компании Kel-Tec приходится перезаряжать вручную и в некоторых ситуациях это только плюс, но об этом чуть ниже.

Помимо большой вместимости магазинов производитель заявляет о быстрой смене типа боеприпаса, что, по мнению маркетологов, позволит быстро выбрать соответствующий патрон под конкретного зверя. Разумеется, такое утверждение верно, но во многих странах оно расходится с законом. Конечно, если вдруг охотник охотился на уток, а на него из камышей попёр медведь, а из воды выскочило стадо кабанов в водолазных костюмах, то такое ружье просто незаменимо. В крайнем случае, можно сыграть в русскую рулетку с тем же медведем с коэффициентом выигрыша 33,3%, 0,1% отдадим на возможность осечки. Если же серьезно, то возможность быстрой смены патрона действительно может спасти жизнь, если охотник не растеряется, если он зарядил, скажем, пулевые патроны в один из магазинов, если он не забыл, что выбранный тип боеприпаса будет использован только на второй выстрел или после ручной перезарядки и еще много если. В остальном же такое ружье идеально для браконьера. Ну и если разыгрывать ситуацию с тем же медведем, стаей волков, кабаном и так далее, то есть замечательные «комбинашки», в том числе и самозарядной нарезной частью, в том числе и под серьезные патроны, МЦ27-1 под 12х70 и 9х53 например, если выбирать из отечественного.

Из этого можно сделать вывод, что ружье Tavor TS12 может быть использовано для охоты и даже имеет некоторые преимущества, в частности по габаритам, но навряд ли оно приглянется охотникам. Оружие, безусловно, интересное, но короткий ствол это минус, да и в целом на охоту с «бластером» ходить не принято, хотя это и субъективно.

Попробуем теперь рассмотреть данное оружие в контексте его применения как боевого и как оружия для органов правопорядка. Обратно же начиная с массы и габаритов, ружье Tavor TS12 является весьма неплохим выбором. Маневрировать в замкнутых пространствах с ним намного проще, чем с аналогичным оружием в классической компоновке. В контексте применения как боевого оружия даже такой параметр как длина ствола отходит на второй план при условии использования на очень коротких дистанциях. И казалось бы, вот оно идеальное штурмовое ружье компактное, легкое, вместимость магазинов хорошая и даже можно выбрать тип боеприпаса, подходящий под ситуацию, но все не совсем так.

Попробуем разобраться, насколько удобна смена типа патрона в данном оружии. Опустим рассуждения о том насколько это вообще необходимо быстро менять тип патрона и не проще ли сменить магазин с нужным типом боеприпаса вместо переключений, будем отталкиваться от того, что такая возможность нужна, и она в оружии реализована. Допустим после нескольких выстрелов одним типом боеприпасов, потребовалось оперативно этот тип сменить. Для этого стрелок нажимает на клавишу в передней части предохранительной скобы, которая разблокирует блок трубчатых магазинов и поворотом блока выбирает нужный магазин с нужным типом патрона. Вроде бы смена боеприпаса произведена и можно стрелять дальше, но как всегда есть одно «но» – ружье самозарядное, а значит, после последнего выстрела был заряжен патрон из предыдущего магазина. Теперь у стрелка есть выбор: либо выстрелить еще раз предыдущим типом боеприпаса, либо же перезарядить оружие вручную. Если смотреть на это все объективно, то никак не удается избавиться от ощущения, что время потраченное для смены боеприпаса будет не сильно отличатся от времени, которое будет затрачено на смену магазина у того же отечественного ружья Сайга 12 при тех же нюансах.

Чуть выше говорилось о конкуренте ружья Tavor TS12, ружье KGS. Данное ружье также питается из трубчатых магазинов под стволом, только они неподвижны и переключение между ними происходит при переводе рычага. Это ружье с ручной перезарядкой, что уменьшает его практическую скорострельность, однако в нем действительно можно быстро сменить тип патрона, если это так необходимо, просто переключив рычаг и перезарядив ружье, что займет меньше секунды.

Если говорить о вместимости магазина. Итак, общая вместимость 15 (12) патронов, ружье самозарядное, но выстрелить подряд 15 (12) раз не получится. После каждого пятого (четвертого) выстрела нужно будет разблокировать блок магазинов и провернуть его на 120 градусов, что само по себе не очень удобно, а ведь у ружья еще и нет затворной задержки. То есть после каждого поворота нужно будет досылать новый патрон вручную либо же считать патроны и проворачивать блок магазинов заранее. Обратно же любое другое самозарядное ружье с отъемным магазином если не удобнее, то наравне с Tavor TS12 в этом плане.

Отдельно нужно сказать и прицельных приспособлениях. Данное ружье их лишено, что уже норма для современного оружия. И открытые и более сложные прицельные приспособления крепятся на длинную планку крепления над стволом. С одной стороны это удобно, стрелок использует то, что ему удобно и нет ничего лишнего. С другой же стороны в случае установки, скажем, только коллиматорного прицела может возникнуть ситуации, когда он выйдет из строя и оружие останется без прицельных приспособлений, если стрелок не установил так же и открытые складывающиеся целик и мушку. Если рассматривать оружие в качестве ружья для правоохранительных органов, то не лишним было бы предусмотреть возможность установки того же фонарика на оружие, а его, в данном случае, можно прикрепить только вместо прицельных приспособлений.

Итого

Как итог всему вышенаписаномому можно сделать вывод, что ружье Tavor TS12 оружие с интересным внешним видом, узнаваемое, но имеющее ряд особенностей, которые делают его весьма спорным. Если рассматривать его как оружие для охоты, то оно вполне приемлемо, а по габаритам так вообще идеально. Но есть шанс столкнуться с шутками со стороны других охотников, и шутка про охоту на летающие тарелки будет самой безобидной.

Если рассматривать ружье Tavor TS12 в качестве боевого оружия, то становится не совсем понятны его преимущества перед другими уже существующими моделями оружия. Реализация смены типа боеприпаса имеет свои особенности, при которых замена коробчатого магазина снаряженного нужным типом патронов будет произведена, конечно, медленнее, но ненамного. Если говорить о скорострельности, то тут все становится совсем печально. После каждого пятого или четвертого выстрела нужно будет повернуть блок магазинов, то есть повернуть его нужно будет два раза. Если брать то же отечественное ружье Сайга 12 с магазинами вместимостью 8 патронов, то на те же 15 выстрелов нужно будет сменить магазин только один раз, что по времени будет равняться тем же поворотам блока магазинов. Кроме того, после 15 выстрела у ружья Tavor TS12 нужно будет снарядить хотя бы один магазин для продолжения ведения огня. В оружии с коробчатым отъемным магазином заменяется магазин и ружье готово к стрельбе. Иначе говоря, по своим характеристикам ружье Tavor TS12 не сильно отличается от самозарядных ружей с отъемными магазинами с вместимостью в те же 5 патронов, а если требуется произвести более 15 выстрелов, то оно им еще и проигрывает.

Несмотря на это, нельзя говорить о провале еще даже не представленного официально оружия, история знает множество случаев, когда не самые удачные, а иногда и откровенно неудачные образцы оружия становились массовыми и узнаваемыми. Люди, к сожалению, подвержены влиянию рекламы, несколько масштабных кинолент с участием данного ружья, хвалебные отзывы в интернете и Tavor TS12 станет «ружьем XXI века» несмотря на все его особенности. Да и если разобраться, то ведь конкретных негативных моментов оружие не имеет, просто его не совсем обычная конструкция не дает ему каких-либо очевидных преимуществ перед другими уже давно существующими ружьями.  А так то в руках космодесантника будет смотреться гармонично.

Автор: Марк Поддубный
Источник: https://topwar.ru/
Использованы фотографии: www.iwi.us

Воспользуйтесь нашими услугами

Понравилась статья? Тогда поддержите нас, поделитесь с друзьями и заглядывайте по рекламным ссылкам!

Полуавтоматическая винтовка | Оружие Вики

Полуавтоматическая винтовка , также известная как самозарядная винтовка , представляет собой винтовку, производящую один выстрел при каждом нажатии на спусковой крючок. В отличие от многозарядных винтовок, которые требуют, чтобы пользователь вручную отрабатывал действие между каждым выстрелом, самозарядные винтовки автоматически заряжают следующий патрон после выстрела. Исторически это достигалось с помощью множества различных методов, преимущественно с использованием газа и работы с отдачей.

История[]

Самозарядные винтовки впервые появились в конце 19 века, и один из первых образцов был разработан Фердинандом Маннлихером в 1885 году. Многие другие изобретатели и инженеры разработали свои собственные самозарядные механизмы, и некоторые из самых ранних конструкций демонстрировали эксцентричность, например, действие винтовки Шегрена, основанное на инерции. К началу 20 века большинство конструкторов остановились на отдаче или работе на газе. Многие из этих винтовок рекламировались как революционное оружие и подвергались военным испытаниям, но не смогли привлечь покупателей, поскольку считались менее надежными и точными, чем современные винтовки с продольно-скользящим затвором.

Первой успешной самозарядной винтовкой стала Mondragón M1908, разработанная в Мексике и произведенная в Швейцарии. Первоначально предназначенные для мексиканской армии, несколько тысяч были проданы Германской империи во время Первой мировой войны и использовались авиаторами. Также во время Первой мировой войны французы разработали самозарядную винтовку RSC, которая до окончания войны имела ограниченное боевое применение.

Несмотря на некоторые ранние успехи во время Первой мировой войны, большинство вооруженных сил не принимали на вооружение самозарядные винтовки до 1930-х и 40-х годов. Армия США приняла M1 Garand в качестве стандартной служебной винтовки в 1936 году, и она с большим успехом использовалась во время Второй мировой войны. Советы приняли на вооружение СВТ-40, которая вдохновила нацистскую Германию на разработку эквивалентного оружия, Gewehr 43. После Второй мировой войны Франция и Великобритания, которые не приняли на вооружение самозарядные винтовки во время войны, приняли на вооружение полуавтоматические винтовки MAS-43. 49 и L1A1 SLR соответственно. Но в остальном появление штурмовых винтовок селективного огня сделало самозарядные винтовки устаревшими.

Полуавтоматические винтовки в настоящее время в основном используются только в специализированных целях, таких как снайперские винтовки, снайперские винтовки и антиматериальные винтовки.

Примеры[]

Самозарядная винтовка Хирама Максима появилась прямо перед его знаменитым пулеметом | Война скучна | War Is Boring

В 1883 году Хирам Максим разработал уникальную систему, которая использовала отдачу винтовки. Максим подал патент на эту систему, которая, когда правительство США предоставило ее в апреле 1884 года, стала его первым патентом на конструкцию огнестрельного оружия — за год до его теперь известного патента на концепцию пулемета.

Чтобы подтвердить свои идеи об использовании отдачи для управления огнестрельным оружием, Максим модифицировал рычажную винтовку Winchester 1866.Он снял рычаг винтовки и установил плавающий затыльник приклада, прикрепленный к пружинной буферной системе, которая, в свою очередь, была связана с запатентованной спусковой скобой и рабочим штоком, который затем приводил в действие затвор через ряд шарнирных рычагов в ствольной коробке.

Максим объяснил, что он хотел, чтобы система использовалась в «тяжелозаряженных винтовках, которые используются в военных целях», которые «отскакивают с большой силой и часто ранят плечо стреляющего».

Когда винтовка стреляла, она отскакивала обратно в затыльник приклада, сжимая две пружины в прикладе, воздействующие на спусковую скобу, толкая ее вперед и воздействуя на рычаг, приводящий в действие затвор винтовки. Это извлекло стреляную гильзу и зарядило другую, подготовив винтовку к повторному выстрелу.

Патент Максима
Максим считал, что его система позволит винтовкам «стрелять с большой точностью и скоростью». В своем патенте Максим также намекнул на возможность ведения скорострельного автоматического огня, что станет реальностью с его более поздними конструкциями пулеметов. Если стрелок «упорно нажимает на спусковой крючок», писал Максим, «полное содержимое магазина быстро высвобождается».

«Механизм управления затвором отдачи» Максима был не более чем доказательством концепции, а конструкция, которую он включил в свой патент, — хотя и гениальная — была далека от практичности или эргономичности.

Тем не менее, Максим возлагал большие надежды на работу отдачи, заявляя в патенте, что система может «одинаково хорошо работать на любом оружии такого типа или на револьвере». Это оказалось пророческим, поскольку в течение следующего десятилетия другие конструкторы будут использовать силу отдачи, чтобы циклически повторять действия как винтовок, так и пистолетов.

Тем временем Максим продолжал работу над конструкцией, которая вскоре сделает его знаменитым — пулемет Максим.

Эта история изначально появилась на сайте Historical Firearms.

.308 Самозарядная винтовка в Fallout New Vegas

Об этом моде

Этот мод добавляет в игру новую полуавтоматическую винтовку под патрон .308.

Разрешения и кредиты

Кредиты и разрешение на распространение

  • Другие активы пользователя Все активы в этом файле принадлежат автору или взяты из бесплатных ресурсов моддеров.
  • Разрешение на загрузку Вы не можете загружать этот файл на другие сайты ни при каких обстоятельствах.
  • Разрешение на изменение Вы должны получить от меня разрешение, прежде чем вам будет разрешено изменять мои файлы, чтобы улучшить их.
  • Разрешение на преобразование Вы можете преобразовать этот файл для работы с другими играми, если вы укажете меня как создателя файла.
  • Разрешение на использование актива Вам разрешено использовать активы в этом файле без разрешения, если вы указываете меня.
  • Разрешение на использование актива в модах/файлах, которые продаются Вам не разрешено использовать активы из этого файла в каких-либо модах/файлах, которые продаются за деньги в Steam Workshop или на других платформах.
  • Разрешение на использование активов в модах/файлах, которые зарабатывают очки пожертвований Вы не можете зарабатывать очки пожертвований для своих модов, если они используют мои активы.

Примечания автора

Этот автор не предоставил никаких дополнительных примечаний относительно прав доступа к файлам.

Кредиты файла

Этот автор не указал никого другого в этом файле

Система очков пожертвований

Этот мод , а не , настроен на получение очков пожертвований.

Журналы изменений

ОПИСАНИЕ
Тема «холодной войны» — неотъемлемая часть опыта Fallout, от культуры и взглядов до оружия. И после вечера самоотверженных возни мне кажется, что мне удалось придумать разумное приближение к почтенной FN FAL. Известная также как «Правая рука свободного мира», FAL была стандартной боевой винтовкой большинства стран НАТО с 1950-х до, возможно, 1980-х годов, и до сих пор используется ограниченно. Я создал этот пистолет на основе только полуавтоматических вариантов, используемых в большинстве стран Содружества — все остальные, кроме США, были достаточно умны, чтобы понять, что .308 в полностью автоматическом режиме почти неуправляем до такой степени, что бесполезен.

Я начал с сетки Anti-Materiel Rifle из базовой игры и удалил все, кроме приклада, зеркально отразив его, чтобы избавиться от прорези для болта. Затем я взял цевье из сетки G3 Assault Rifle из устаревшего контента и прикрепил его к ствольной коробке от ручного пулемета. Я добавил ствол и магазин от служебной винтовки, отсек для магазина и зарядную рукоятку от китайской штурмовой винтовки из устаревшего контента, а также курок от 9-мм пистолета, перепрофилированного для выпуска магазина.

С точки зрения игрового процесса, это оружие представляет собой достаточно точную полуавтоматическую винтовку под патрон .308. Его можно модифицировать с помощью 10-мм пистолетного глушителя и 9-мм пистолетного прицела. Я также добавил оружие во все соответствующие списки форм, чтобы все льготы и испытания, влияющие на полуавтоматические винтовки, работали должным образом.

МЕСТОПОЛОЖЕНИЕ
Оружие можно приобрести у торговцев оружием и других торговцев в Пустоши или найти в случайных трофеях. Конечно, если вам лень, вы всегда можете использовать следующую консольную команду (замените ## индексом модификации плагина в порядке загрузки):

player.AddItem ##000ADE 1; Дает 1 самозарядную винтовку

Подробные инструкции:

Спойлер:

Показать

Индекс модификации представляет собой двухсимвольный шестнадцатеричный код со значением от 00 до FF, который можно найти с помощью менеджера модов. Он должен быть указан где-то рядом с названием плагина. Найдя Mod Index, откройте консоль в игре с помощью клавиши тильда (~) и введите Player.AddItem 1

УСТАНОВКА
Извлеките все файлы из архива в папку данных New Vegas ( это та же папка, что и FalloutNV.esm), а затем включите ESP либо в выбранном вами менеджере модов, либо в разделе «Файлы данных» в программе запуска, которая запускается при запуске New Vegas.

SLR против SA80

Почти каждый, кто сегодня служит в Вооруженных Силах, когда-либо знал только SA80 (или SA80 A2) как стандартное оружие, используемое личным составом во всех родах войск.

Официально представленная в 1985 году, винтовка прошла модернизацию и участвовала в боевых действиях по всему миру, особенно в Северной Ирландии, войне в Персидском заливе, Боснии и, совсем недавно, в Афганистане и войне в Ираке.

Сейчас, когда в качестве стандартной служебной винтовки британской армии исполняется 36 лет, эта система оружия выдержала испытание временем.

Однако с точки зрения количества лет службы, предшественница SA80 — самозарядная винтовка L1A1 — не менее впечатляет.

Поступившее на вооружение в середине 1950-х годов, а истоки конструкции уходят корнями в 1940-е годы, оружие, широко известное как SLR, участвовало в нескольких конфликтах. Она оставалась стандартной служебной винтовкой в ​​британской армии в течение впечатляющего 31 года.

Но как сравнить эти две винтовки?

Взгляните на характеристики, различные типы конфликтов, в которых использовалось это оружие, и пару интересных фактов о винтовках L1A1 SLR и SA80.

The L1A1 SLR

The SLR v SA80 — Технические характеристики

Вес                     4.337 кг 3.83 кг

4 длина 1.143 мм 785 мм

MMMO типа 7002 мм 5,56 мм NTO

Уровень пожара 20 об / мин 610 — 755 об / мин

Эффективный ассортимент 800 м 300-400 м

9 20002

9000 м / с 940 м / с

Feed 20 или 30 MAG 30 MAG

Оригинальный SA80

SLR V SA80 — более подробная информация

Имя L1A1 Self Loading Rifl / SA80 (INC SA80 A2)

года INTRO 1954/1985

Производитель Royal Ground Arms Factory / Королевский завод стрелкового оружия

4

Варианты A1, C1, C1A1 / L85, L86 LWSW, L22 Carbine, Cadet GP Rifle

, используемый Великобритания, Содружество / Великобритания, Несколько стран как британская помощь

Конфликты — ЛСР Чрезвычайная ситуация в Малайе, Суэцкий кризис, Чрезвычайная ситуация в Адене, Война во Вьетнаме, Гражданская война в Камбодже, Индо-пакистанская война, Неприятности, Фолклендская война, Война в Персидском заливе.

Конфликты — SA80 Неприятности, Война в Персидском заливе, Югославские войны, Гражданская война в Сьерра-Леоне, Война в Афганистане, Война в Ираке.

Британские солдаты с SLR во время патрулирования в Северной Ирландии, 1979 г. Фото: Alamy

Холодная война против войны в пустыне

обычно используемые среды.

SLR — оружие эпохи холодной войны.Стычки и конфликты, в которых британские солдаты несли винтовку, в основном носили городской театральный характер. В частности, «Неприятности» 1970-х и 80-х годов и, конечно же, менее городские, но все же холодные климатические условия, такие как Фолкленды.

И наоборот, по геополитическим причинам SA80 большую часть времени эксплуатировался в теплом климате. Первоначально это была война в Персидском заливе в 1991 году. В начале нового века солдаты использовали винтовку в боевых действиях в Афганистане и Ираке.

Руководство по оружию может стать вполне естественным, если вы перестанете пытаться управлять им как AR и примете уникальное расположение элементов управления и магазина, который находится позади, а не перед стреляющей рукой.

Мы использовали Tavor во время карабинной части недавней программы развития мастер-инструкторов IALEFI в Лас-Вегасе, штат Невада. Дистанции составляли 50 ярдов, и точка равновесия Tavor и короткая длина хорошо работали на этих дистанциях.

Мы использовали различные магазины из пластика и металла, а также смесь патронов в стальных и латунных гильзах без каких-либо неисправностей. Мы также стреляли из Tavor на 100 ярдов, используя оптический прицел Leupold CQ/T.

Группы, хотя и не являются звездными, безусловно, находятся в пределах того, что можно разумно ожидать от винтовки с тяжелым спусковым крючком.

Tavor — это современный дизайн, отличающийся кованым стволом, двусторонним управлением, коррозионно-стойким покрытием, полимерным внешним корпусом и планкой для оптики. В планку встроен набор прочных складных аварийных прицелов.

Выброс можно переключить на правую или левую сторону (заменив некоторые внутренние детали), что подходит практически для всех стрелков. Центр тяжести Tavor находится за пистолетной рукояткой, что позволяет легко управлять винтовкой и даже прицеливаться и стрелять одной рукой.

Небольшая общая длина делает его идеальным для использования в ограниченном пространстве или для маневрирования в автомобиле и вокруг него. Его полноразмерный ствол обеспечивает хорошую баллистику и скорость, не вызывая разрушительного и сотрясающего дульного выстрела, который встречается в большинстве винтовок калибра .223 со стволом 10 или 12 дюймов.

Израильский Tavor — захватывающая разработка в области самозарядных ружей, подтверждающая репутацию страны как производителя высококачественной и производительной военной техники.

.

Ответить

Ваш адрес email не будет опубликован.
