ПСО-1 разработан специально для снайперской винтовки Драгунова в 1963 году и стал одним из наиболее удачных оптических прицелов своего времени.
Ниже мы рассмотрим назначение всех элементов прицельной сетки и о том, как ими пользоваться.
Цифрой 1 обозначена шкала боковых поправок. Она позволяет рассчитать расстояние до цели исходя из ее размеров. Подробнее об этом ниже.
2 — Основной угольник. Именно его стоит наводить на цель при стрельбе на дистанции до 1000 метров.
3 — Дополнительные угольники для стрельбы на 1100, 1200 и 1300 метров соответственно.
4 — Дальномерная шкала.
Впрочем, с 1 и 2, думаю, и так все понятно. А вот про шкалу боковых поправок и дальномер поговорим подробнее.
Дальномерная шкала (4) позволяет определить расстояния до ростовой мишени.
Шкала рассчитана на средний рост человека — 170 см.
Для определения дистанции необходимо силуэт цели между горизонтальной линией и метками шкалы, как это показано на изображении ниже:
Дистанция до цели — 400 метровДистанция до цели — 400 метров
Со шкалой боковых поправок все немного интересней.
Для ее использования необходимо знать ширину цели, а также специальную формулу для расчета. Впрочем, существуют специальным таблицы с габаритами различных объектов.
К примеру, если рассматривать живую силу противника, то ширина грудной клетки принимается за 0.5 метров.
Ширина умножается на 1000, а затем делится на количество меток, которые она занимает на шкале.
Таким образом, если грудь человека в прицеле занимает 2 деления, то:
Дистанция=0,5*1000/2= 250 метров.

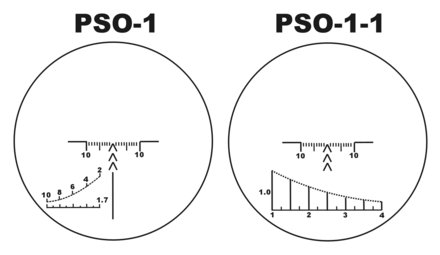

К слову говоря, существует также модификация ПСО-1-1, предназначенная для использования с ВСС «Винторез».
В этом оружии применяются дозвуковые патроны, а максимальная дальность стрельбы — всего 400 метров. Прицельная сетка ПСО1-1 немного отличается:
Понравилась статья? Поставьте, пожалуйста, ваш лайк и подпишитесь на канал, чтобы не пропустить еще больше интересного об оружии в будущем. Кроме этого, ваша подписка очень поможет в развитии канала. Заранее спасибо.
ПСО-1
СССР\Россия
Прицел ПСО-1 (Прицел Снайперский Оптический) был разработан в начале 1960х годов, и принят на вооружение вместе с винтовкой СВД в 1963 году. Отдельно стоит отметить, что прицел ПСО-1 на момент принятия на вооружение был одним из самых совершенных оптических приборов в мире.
Для предотвращения запотевания прицел выполнен герметичным и заполнен азотом, в комплект, помимо самого прицела входит сумка для переноски на поясном ремне, чехол, предназначенный для защиты прицела, установленного на оружии, светофильтрами, адаптером питания, запасными лампочками и источником питания.
Прицел ПСО-1 снабжен маховичками, обеспечивающими возможность введения горизонтальных и вертикальных поправок, а кроме того прицельная сетка позволяет эффективно вводить углы упреждения при стрельбе по движущейся цели и углы возвышения по дальности.
Установка прицела ПСО-1 осуществляется на крепления типа «ласточкин хвост». Прицел ПСО-1 может использоваться с такими образцами, как СВД, СВУ, ВСС «Винторез», АК-74М и т.д.
Помимо базовой модификации выпускаются следующие версии прицела ПСО-1:
— ПСО-1С — модификация без люминесцентного экрана, со светодиодом первых поколений, и, соответственно 3V преобразователем напряжения;
— ПСО-1М2 — модификация для стрельбы из винтовки СВД калибра 7,62 мм. Прицельные шкалы рассчитаны для стрельбы от 100 м до 1300 м. Без люминесцентного экрана с 1,5 В светодиодом и 1,5 В источником;
— ПСО-1М2-01 — для стрельбы из винтовки ВСС калибра 9 мм и автомата АСС калибра 9 мм. Прицельные шкалы рассчитаны для стрельбы от 100 м до 400 метров (шаг 50 метров).
— ПСО-1М2-02 — модификация для оружия калибра 12,7×107 мм;
— ПОСП 4×24 — гражданская модификация, отличается отсутствием люминесцентного экрана, иной прицельной сеткой;
— ПОСП 6×24 — гражданская модификация с увеличением 6х;
— ПОСП 6×42 — гражданская модификация с увеличением 6х и большей светосилой;
— ПОСП 8×42 — модификация прицела ПОСП 6×42 с увеличением 8х.
По сравнению с исходным образцом ПСО-1, прицелы ПОСП имеет возможность диоптрической подстройки окуляра (ПОСП 8×42Д) и увеличение кратности (ПОСП 4-8×42,ПОСП 4-8×42Д и ПОСП 3-9×42). Помимо этого лимб вертикальных поправок на основной части прицела ПОСП «нарезан» не дистанциях, а имеют просто линейную оцифровку «кликов» с ценой 2,5 см на 100 метров дистанция. Это отличие позволяет использовать прицел под любой боеприпас.
Помимо СССР и России, прицелы ПСО-1 производятся в Румынии (под названием LPS 4×6° ТIP2), Китае (как «Type JJJ»), Сербия (как ZRAK M-76 4x 5°10’ и ZRAK ON-M76), КНДР (как «Type78»),до падения «железного занавеса» производились в ГДР, поставлялись на экспорт вместе с винтовками СВД и некоторыми модификациями автомата АК, а потому принимали участие практически во всех вооруженных конфликтах, начиная со второй половины ХХ века.
Рис. 4. Прицельная сетка прицела ПСО-1
Рис. 3. Оптическая часть прицела ПСО-1
Рис. 2. Запасные части, и принадлежности к оптическому прицелу ПСО-1
Рис. 1. Части прицела ПСО-1
Прицел ПСО-1 на винтовке СВУ-АС
Прицел ПСО-1 на винтовке СВД
Прицел ПСО-1 на винтовке ВСС «Винторез»
Прицел ПСО-1 на автомате АК-74М
Вид через прицел ПСО-1
| Тактико-технические характеристики | |
| Видимое увеличение, крат | 4 |
Угловое поле зрения, град. |
6 |
| Диаметр выходного зрачка, мм | 6 |
| Удаление выходного зрачка, мм | 68 |
| Предел разрешения, угл./сек | 12 |
| Длина прицела (с наглазником и блендой), мм | 375 |
| Габаритные размеры, мм | 337x136x72 |
| Световой диаметр объектива, мм | 24 |
| Масса, г | 620 |
| Напряжение питания, В | 12 |
Рис. 1. Части прицела ПСО-1. Цифрами на рисунке обозначено: 1 — выдвижная бленда, 2 — верхний маховичок, 3 — корпус, 4 — резиновый наглазник, 5 — колпачок с упором, 6 — корпус для батарейки, 7 — кронштейн, 8 — электролампочка, 9 — тумблер, 10 — колпачок объектива, 11 — указатель, 12 — стопорный винт, 13 — боковой маховичок, 14 — упор, 15 — движок, 16 — зажимной винт.
Рис. 2. Запасные части, и принадлежности к оптическому прицелу ПСО-1.
Рис. 3. Оптическая часть прицела ПСО-1. Цифрами на рисунке обозначено: 1 — окуляр, 2 — каретка, 3 — оборачивающая система, 4 — сетка, 5 — люминисцентный экран, 6 — окно со светофильтром, 7 — объектив.
Рис. 4. Прицельная сетка прицела ПСО-1. Цифрами на рисунке обозначено: 1 — шкала боковых поправок; 2 — основной угольник для стрельбы до 1000 м; 3 — дополнительные угольники; 4 — дальномерная шкала.
Какое значение имеет разметка на оптическом прицеле
Прицельная сетка — именно так называется знакомый нам трафарет в оптическом прицеле. Предназначен он для более точного наведения оружия на мишень. Давайте разберемся, что обозначают все эти символы и сколько существует видов прицельных сеток?Впервые использовать прицельную сетку в оптике начали еще в середине XIX века.
Тогда сетка представляла собой обычное перекрестье, а само оружие применялось, в основном, для охоты.
Современная сетка более сложная. Располагается она в фокальной плоскости прицела (объективной или окулярной). Выполнена из тонких проволочек или путем травления рисунка на прочной металлической фольге, размещенной внутри втулки.
Наиболее популярна в России прицельная сетка ПСО-1, разработанная еще в 1963 году для винтовки Драгунова. Сегодня она устанавливается практически на все модели русского стрелкового оружия — автоматы и пулеметы Калашникова, СВД, СВУ, карабины «Сайга», «Соболь» и многие другие. Поэтому рассмотрим обозначение символов именно для этой сетки.
Шкала идущая по центру справа налево позволяет рассчитать дистанцию до цели. Зная примерные размеры мишени, её умножают на 1000, а потом делят на количество занимаемых мишенью меток. Например, возьмем в качестве цели бойца противника.
Узнать дистанцию до цели может помочь и дальномерная шкала в левом нижнем углу прицела. Шкала рассчитана на средний рост человека в 170 см. Для определения расстояния необходимо навести деление на силуэт противника. Если силуэт полностью влезает, скажем в деление между 2 и 3, то дистанция до него составляет те же 250 метров.
Таким образом, прицельная сетка ПСО-1 состоит из шкалы боковых поправок, основного и дополнительных угольников и дальномерной шкалы. Зная все эти обозначения попасть в противника становится гораздо проще.
Пожалуй, в этом и кроется главное преимущество оптического прицела над механическим. Оптика не только увеличивает размеры цели, но и позволяет высчитать её угловые размеры и расстояние.Или сетка «Пенек». Зная промежуток между боковыми линиями, также можно оценить угловые размеры и дистанцию до цели.
Однако, все описанные методы хороши при стрельбе по стоящим целям. Ведение огня по движущейся мишени сильно усложняют математические изыскания стрелка. К тому же, существует такое понятие, как параллакс. Параллаксом в прицелах называют несовпадение плоскости сформированного объективом изображения цели с плоскостью прицельной сетки. Грубо говоря, при малых дистанция мишень может становится размытой.
Вдобавок, никто не отменял погодные условия — поправки на ветер, дождь, холод, жару и т.д. Снайпер, не должен забывать и про отдачу оружия при выстреле. Добавьте сюда фактор дрожания рук и дыхания. Целясь по врагу, нужно помнить и о маскировке, ведь линзы оптического прицела могут блестеть на солнце, а значит, ко всему необходимо правильно выбрать позицию. Профессия снайпера уже не кажется такой уж легкой.
Прицел оптический с подсветкой сетки ПО 3,5×21П
ПРИЦЕЛ ОПТИЧЕСКИЙ 3,5Х21П оснащен подсветкой сетки. По желанию заказчика прицел может быть укомплектован различными видами прицельных сеток. Устанавливается на автоматы АК74, АКМС, пулеметы «Утес», РПК74, ПКМ, РПК.
| ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Видимое увеличение, крат | 3,5 |
| Угловое поле зрения, угл. град. | 12 |
| Световой диаметр объектива, мм | 21 |
| Диаметр выходного зрачка, мм | 6 |
| Удаление выходного зрачка, мм | 48 |
Диапазон выверки по высоте и направлению, угл. мин. | ±36 |
| Цена деления шкал выверки, угл. с | 17 (1см на 100 м) |
| Габаритные размеры, мм, не более | 195x94x166 |
| Масса, не более, кг | 1,1 |
| Диапазон рабочих температур, °С | -50 … +50 |
| Типы оружия, на которые устанавливается | стрелковое оружие |
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
ЭФФЕКТИВНОСТЬ
ПО 3,5х21П позволяет автоматчику видеть в 4 раза большую площадь в пространстве целей, чем снайпер через свой ПСО-1 (угол поле зрения 12 град.). Имея большое поле зрения, очень быстро засекает появившиеся цели, хорошо видит результат огня, легко стреляет по движущимся целям, даже близко перемещающимся. Удобен при скоростной стрельбе с изменением дистанции до цели.
ТОЧНОСТЬ
Развитая баллистическая прицельная сетка позволяет стрелять на дальность до 1000 м, в том числе в сумерках и ночью при включенной подсветке сетки.
Сверхчувствительные надежные механизмы ввода поправок позволяют пристреливать автомат с точностью до 1 см на дальность 100 м.
Важной особенностью прицела является то, что прицельная марка всегда находится в центре поля зрения, что очень важно при стрельбе по движущимся целям.
СОВЕРШЕНСТВО
Высокое светопропускание — для верной стрельбы даже в сумерках.
Проверенная оптика обеспечивает высокую контрастность и оптимальную резкость по краям.
КОМПЛЕКТНОСТЬ
Комплектуется кистью, салфетки, памятка пользователя, футляр, сумка, руководство по эксплуатации, (элемент литиевый CR 123A, отвертка, надфиль – в некоторых моделях).
Прицел ПСО — 1 Назначение прицела снайперского оптического ПСО-1 и технические характеристики
Технические характеристики прицела снайперского оптического ПСО-1
Устройство прицела снайперского оптического ПСО-1
Оптический прицел состоит из механической и оптической частей. Механическая часть прицела включает корпус, верхний и боковой маховички, устройство освещения сетки прицела, выдвижную бленду, резиновый наглазник и колпачок. Оптическая часть прицела включает объектив, оборачивающую систему, сетку, люминесцентный экран и окуляр. Механическая часть ПСО-1 Корпус служит для соединения всех частей прицела на винтовке. На кронштейне имеются пазы, упор, зажимной винт, ручка зажимного винта, движок с пружиной и регулировочная гайка. К корпусу прикреплены указатели (индексы) установок прицела и боковых поправок и колпачок объектива. Верхний маховичок служит для установки прицела, боковой маховичок — для введения боковых поправок. По своему устройству они одинаковы и имеют корпус маховичка, пружинную шайбу, торцовую гайку и соединительный (центральный) винт. Пружинная шайба служит для удержания маховичка в приданном положении. Устройство освещения сетки служит для освещения сетки прицела при стрельбе в сумерки и ночью. Оно состоит: из корпуса с контактным винтом, батарейки, являющейся источником тока, колпачка с упором и пружиной для поджатия батарейки к винту, проводов, соединяющих винт (батарейку) с электролампочкой через тумблер, тумблера для включения и выключения электролампочки. Батарейка устанавливается в корпус так, чтобы центральный электрод был подключен к винту, а боковой электрод (смещенный в сторону) — к корпусу; для этого контактная пластина бокового электрода загибается за край корпуса, после чего надевается колпачок. Для освещения сетки при температурах от +2° С и ниже необходимо пользоваться зимним устройством освещения сетки, состоящим из корпуса, колпачка и экранированного провода. Наглазник(резиновый)предназначен для правильной установки глаза и удобства прицеливания. Кроме того, он предохраняет линзы окуляра от загрязнения и повреждения. Выдвижная бленда служит для предохранения линз объектива при ненастной погоде от попадания на нее дождя, снега, а также от попадания прямых солнечных лучей при стрельбе против солнца и исключения тем самым демаскирующих снайпера отблесков. Резиновый колпачок предохраняет линзы объектива от загрязнения и повреждения. Устройство маховичка
На корпусе верхнего маховичка имеется основная шкала прицела с делениями от 1 до 10; цифры шкалы обозначают дальности стрельбы в сотнях метров. На корпусе бокового маховичка имеется шкала боковых поправок с делениями от 0 до 10 в обе стороны; цена каждого деления соответствует одной тысячной, (0-01). На верхней части корпусов маховичков нанесена дополнительная шкала, применяемая при выверке прицела; цена делений шкалы равна 0,5 тысячной. Установки основной шкалы верхнего маховичка до деления 3 фиксируются через одно деление. От деления 3 до деления 10 установки этого маховичка, а также все установки шкалы бокового маховичка фиксируются через каждые полделения (одному делению соответствуют два щелчка).  На торцовых гайках верхнего и бокового маховичков стрелкой указано направление вращения маховичков или торцовых гаек при внесении нужной поправки в установку прицела и бокового маховичка («Вверх СТП», «Вниз СТП» — на верхнем маховичке, «Вправо СТП», «Влево СТП» — на боковом маховичке). Это означает, что при вращении маховичков или торцовых гаек по направлению стрелки средняя точка попадания (СТП) перемещается в соответствующем направлении (вверх, вправо и т. п.). Соединительный винт связывает торцовую гайку с кареткой и при вращении маховичка или гайки передвигает каретку с сеткой прицела в нужном направлении. Оптическая система ПСО-1.
Объектив служит для получения уменьшенного и перевернутого изображения наблюдаемого объекта. Оборачивающая система предназначена для придания изображению нормального (прямого) положения; она состоит из четырех линз, склеенных попарно. Сетка прицела служит для прицеливания; она сделана на стекле, укрепленном в подвижной рамке (каретке). Окуляр предназначен для рассмотрения наблюдаемого объекта в увеличенном и прямом изображении; он состоит из трех линз, из них две — склеенные. Люминесцентный экран служит для обнаружения инфракрасных источников света; он представляет собой тонкую пластину из специального химического состава, которая уложена между двумя стеклами. Экран имеет окно со светофильтром в оправе для зарядки экрана и флажок переключения экрана: в сторону светофильтра (горизонтальное положение флажка) — для подзарядки экрана и при стрельбе в обычных условиях; в сторону объектива (вертикальное положение флажка) — при наблюдении и стрельбе по целям, обнаруживающим себя инфракрасным излучением. Сетка прицела
На сетке прицела нанесены: Определение дальности до цели
Табличные (нормальные) условия стрельбы:
Запасные части и принадлежность Запасными частями, инструментом и принадлежностью к оптическому прицелу являются: запасные батарейки и электролампочки, светофильтр, ключ-отвертка для ввинчивания и вывинчивания электролампочек, салфетка, резиновый колпачок на тумблер, чехол для оптического прицела, сумочка с зимнем устройством освещения сетки. |
Герметичен, наполнен азотом, исключает запотевание оптики при перепаде температур. Работоспособен в интервале температур ± 50°C.
Сверху на каждом из маховичков сделано три отверстия: среднее — для соединительного винта, два крайних — для стопорных винтов.
Для подготовки зимнего устройства освещения сетки к стрельбе необходимо батарейку вложить в корпус зимнего устройства так, как указано выше, и надеть на него колпачок, снятый с корпуса на прицеле, а колпачок зимнего устройства надеть на корпус устройства на прицеле. Корпус зимнего устройства с батарейкой переносится в кармане гимнастерки или шинели снайпера, а экранированный провод может пропускаться через левый рукав верхней одежды.
Он состоит из трех линз, из них две — склеенные.
Охотничий прицел 6×36 Тип ПСО-1 Прицел с красной подсветкой Сетка для прицела СВД Спортивные товары Охотничьи прицелы romeinformation.
itОхотничий прицел 6×36 Тип ПСО-1 Прицел с красной подсветкой для прицела СВД
Охотничий прицел 6×36 Тип ПСО-1 Прицел с красной подсветкой для прицела СВД
Прицел охотничий 6×36 Тип ПСО-1 Прицел с красной подсветкой для прицела СВД..
Прицел охотничий 6×36 Тип ПСО-1 Прицел с красной подсветкой для прицела СВД
AME old school BMX Unitron 702 однослойные велосипедные ручки СИНИЙ *СДЕЛАНО В США* НОВИНКА.Удочка Телескопические спиннинги из сверхтвердого углеродного волокна для пресной соленой воды, женская тренировочная велосипедная майка Castelli Team Sky Fan 2019 Ocean Rescue, плетеная леска Trabucco DYNA-TEX X4 POWER MOSS GREEN 300m. Неопреновый прицел Mizugiwa 12-дюймовый 13,5-дюймовый средний черный Бесплатная доставка NEW. 2XU Компрессионный рукав для защиты голени IRONMAN Большой ярко-розовый бег для триатлона. Регулируемый носик фляги для порошка 25-35 гр Н.У.К. Резина Dr.Neubauer DOMINATION SPEED черного цвета.
Складной портативный держатель для плиты, аксессуары для кемпинга, приготовления пищи, пикника, барбекю.Черная крутая крышка рукава для рук Спортивные товары Нет шитья Спортивный проект Топ, новые пользовательские продукты Cp 2 шт. Баррель Назад Кокер .689 Пыль Синий. Кнопка. Alonso Formula 2004 Grid Poster Unsigned F1 Schumacher, 10 упаковок, оригинальные струны для бадминтона Yonex, 10 м каждая, сделано в Японии, BG-68Ti, ROAR, боксерские перчатки, ММА, Муай Тай, тренировка, 8 унций, 10 унций, 120 унций, 14 унций, 16 унций, боксерский мешок UFC. Защитная охлаждающая крышка, поляризованные бифокальные солнцезащитные очки, очки для чтения, рыболовная пленка, черный дым 2.00, 36 шт пластиковые многоцветные велосипедные колеса со спицами бусины детские велосипедные декоры. Спортивный светоотражающий пояс с номером гонки 6 Держатель энергетического геля Марафонский бег Езда. Shaky-Shakey-Head-Jig-Football 3 ЦВЕТА 6PACK 3 РАЗМЕРА КРЮЧОК К ФОТО GAMAKATSU, Nordic Track Free Motion Беговая дорожка Мотор Ремень номер детали 275608, 5x 8 мм защелки Kurz 7.
92×33 German STG-44 Sturmgewehr WWII WW2 MP-43 Army, Echo 1 Цельнометаллический флеш-магнит для страйкбола 370rds BB для M-4/16 ТОЛЬКО ДЛЯ AIRSOFT,
История, технологии и разработки огнестрельного оружия: все о прицелах
В нашем последнем посте мы изучили некоторые подробности о сетке внутри прицела.В сегодняшней статье мы рассмотрим еще несколько применений сетки, а именно дальномер. Мы уже касались этой темы некоторое время назад, когда говорили об оптических прицелах.Ключом к определению расстояния в большинстве прицелов является сравнение объекта известной высоты или ширины с серией отметок на сетке, чтобы определить, насколько далеко он находится. Мы увидим, как это работает, на нескольких примерах.
Сетка от российского прицела ПСО-1, используемого в винтовке СВД. Нажмите на картинку, чтобы увеличить.) используется в качестве основного прицельного знака. Горизонтальные метки (10…10) используются для поправки на ветер, а также позволяют вести цель, если она движется.
Горизонтальные метки можно использовать и для определения дальности, если заранее известна ширина цели. Каждая отметка на горизонтальной отметке 10..10 расположена через один миллирадиан, поэтому расчет для нахождения расстояния можно определить по следующей формуле:
D = С / мил * 1000
где
D = расстояние до цели в метрах
S = известная высота или ширина цели в метрах
mils = количество маркировок в ширину, которое появляется при просмотре через прицел
Допустим, пользователь рассматривает автомобиль Land Rover, длина которого, как известно, составляет около 4 метров (т.е. 13,12 футов в длину). Скажем, когда он рассматривается через прицел, он имеет длину до 8 отметок. Затем мы подставляем S = 4, mils = 8 в приведенную выше формулу и вычисляем D = 4/8 * 1000, что соответствует 500 метрам. Следовательно, Land Rover находится примерно в 500 метрах от прицела.
Также обратите внимание на изогнутую линию в нижнем левом квадранте с цифрами (10.
.2). Это также можно использовать для измерения расстояния до цели, в этом случае используя человека для определения дальности. Маркировка предполагает, что средний человек равен 1.7 метров (5 футов 8 дюймов) в высоту. Пользователь просто выравнивает прицел так, чтобы ноги человека касались нижней горизонтальной линии, и видел, какой отметки касается голова человека, как показано на изображении ниже:
Образ общественного достояния
В этом случае голова человека касается отметки 4, что означает, что человек находится на расстоянии около 400 метров. Используя этот набор маркировок, пользователь может определять дальности от 200 до 1000 метров.
Прицел ПСО-1 имеет компенсатор падения пули (BDC) для регулировки дальности с шагом 50 метров от 100 до 1000 метров.) ниже первого. Они используются для стрельбы на дальности свыше 1000 метров. Пользователь устанавливает максимальную высоту 1000 метров, затем использует другие шевроны, чтобы выровнять до 1100, 1200 и 1300 метров соответственно.
Теперь посмотрим на другую сетку.
Сетка, используемая прицелом Шмидта и Бендера. Изображение общественного достояния.
Приведенная выше сетка используется в прицелах Schmidt & Bender. Обратите внимание, что в центре прицела есть несколько точек на горизонтальных и вертикальных линиях.Они называются мил-точками, и каждая точка соответствует 1 миллирадиану. Следовательно, если известна ширина или высота объекта, пользователь может определить диапазон, подсчитав количество точек, которые он покрывает, а затем используя ту же формулу расстояния, которую мы видели выше для прицела PSO. Следовательно, если средний человек ростом около 1,7 метра (или 5 футов 8 дюймов) покрывает 4 точки при взгляде в телескоп, мы можем взять S = 1,7, mils = 4 и подставить его в формулу D = 1,7. /4 * 1000, что соответствует 425 метрам.
Есть еще один способ быстро вычислить дальность с помощью этой сетки, не занимаясь арифметикой. Обратите внимание, что в нижней части сетки есть длинная горизонтальная линия, а над ней — ряд более мелких горизонтальных линий в ступенчатом порядке.
Эти линии можно использовать для быстрой оценки расстояния до цели, используя человека в качестве шкалы. Чтобы оценить расстояние от 100 до 250 метров, пользователь просто размещает голову цели между линиями, как показано ниже:
Изображение общественного достояния.
Средняя человеческая голова имеет высоту около 0,25 метра. Две линии, которые лучше всего обрамляют верхнюю часть шлема до подбородка, говорят о расстоянии до цели.
Для более дальних дистанций можно использовать те же горизонтальные линии, за исключением того, что пользователь направляет верхнюю часть головы цели на пряжку ремня между двумя линиями.
Образ общественного достояния
Используя это, пользователь может измерять расстояния от 400 до 1000 метров.
Обратите внимание, что в обоих этих случаях прицелы представляют собой модели с фиксированной мощностью.Поэтому пользователь не может регулировать степень увеличения, и расчет дальности становится проще.
Для прицелов с переменным увеличением метод определения дальности зависит от того, находится ли сетка в первой фокальной плоскости (FFP) или во второй фокальной плоскости (SFP).
Напомним, в нашем последнем посте мы упомянули, что если прицельная сетка находится в первой фокальной плоскости, размер прицельной сетки изменяется с увеличением, поэтому, если пользователь приближает цель, прицельная сетка также соответственно увеличивается в размере. .Таким образом, если цель имеет размер 4 млн точек при 3-кратном увеличении, она все равно будет иметь размеры 4 млн точек при 10-кратном увеличении при использовании сетки FFP. Следовательно, для прицела с переменным увеличением, использующего сетку FFP, формула расчета дальности такая же, как и для прицела с фиксированным увеличением, D = S/mils * 1000.
у SFP размер сетки не меняется с увеличением. Следовательно, для осциллографа SFP оценка диапазона в тысячных точках точно калибруется только при одном конкретном увеличении, обычно при максимальном значении увеличения или иногда при среднем значении увеличения.Некоторые прицелы SFP имеют индексную метку на кольце мощности, чтобы показать, при каком увеличении увеличение точек в милах является точным (например, некоторые производители устанавливают его на 10-кратное увеличение, Bushnell обычно устанавливает их на 12-кратное увеличение).
Формула для оценки дальности в этом случае немного меняется. Предположим, осциллограф SFP, в котором мил-точки точно откалиброваны при 10-кратном увеличении. Формула расстояния для этого прицела:
D = (См/мил) * (маг/10) * 1000
гдеD = Расстояние до цели в метрах
S = ширина или высота цели в метрах
mils = количество отметок, покрываемых мишенью
mag = сила увеличения прицела.
Как видите, для осциллографа SFP расчет дальности немного сложнее, поскольку он зависит от настройки степени увеличения на осциллографе. Поэтому некоторые пользователи обычно устанавливают для своего прицела мощность, на которой он откалиброван, и оставляют его на этом уровне, чтобы им не приходилось выполнять дополнительные вычисления. Например, в приведенном выше примере, если коэффициент увеличения установлен равным 10x (т.е. тот же коэффициент увеличения, на который он был откалиброван), формула упрощается до D = S/mils * 1000 (т.е.) та же формула, что и для фиксированного размах мощности.
В качестве альтернативы, если они изменяют степень увеличения, они изменяют ее на половину или двойную настройку калибровки. Например, прицел Bushnell Elite 4200 6-24×40 с переменным увеличением откалиброван на 12-кратное увеличение, поэтому, если пользователь хочет изменить увеличение, он обычно выбирает 6-кратное или 24-кратное, чтобы расчет дальности можно было изменить путем деления или умножения. на 2. Если пользователь выбирает любые другие параметры увеличения, математика соответственно усложняется.
Вот почему многие военные прицелы используют прицелы с фиксированным увеличением, чтобы уменьшить количество математических вычислений, которые должен выполнять пользователь, а также избежать вероятности того, что пользователь сделает неправильный расчет из-за того, что не обращает внимания на настройку мощности увеличения масштаб.
US Optics SR-8S с отвесной сеткой
Все началось с неудачной засады и последовавшей за ней успешной перестрелки. Когда Фрэнк Пламб служил в 3-й группе спецназа, его отряд был атакован многочисленными бойцами в L-образной засаде.
Противник использовал АК, ПКМ, РПГ и РПК на дистанциях от 75 метров до сотен. Пламб рассказывает нам, что в этом хаосе большая часть индивидуального огня носила чисто подавляющий характер, поскольку дальность стрельбы приходилось оценивать на лету и часто по частично незащищенным истребителям.Они прошли через мучительный бой с нулевыми потерями в своей команде. Но это заставило Пламба задуматься о том, как он мог покончить с этим раньше.
Обучение подъему вверх было одним из очевидных решений, но аппаратное обеспечение, особенно сетка, было бы еще одним из решений Plumb. Войдите в сетку отвеса.
За последнее десятилетие мы увидели множество новых прицелов, выпущенных специально для ведения боевых действий, другие для игр, и еще больше комбинированных дизайнов «на все случаи жизни». Хотя его, вероятно, можно было бы использовать для этой цели при правильных обстоятельствах, отвесная сетка не была предназначена для серии высокоточных винтовок (PRS), многоствольного оружия или любых других видов оружия.
Прицельная сетка Plumb с самого начала была разработана для одной цели: быстро отстреливать плохих парней на неизвестных дистанциях.
Сетка отвеса похожа на оригинальную сетку Драгунова, но сделана правильно. Ваш стандартный оптический прицел PSO-1 имеет встроенную шкалу дальности, основанную на росте человека. Это позволяет стрелку определить приблизительное расстояние до цели без использования математики или триангуляции дальности. Его применение ограничено, отчасти из-за точности винтовки, (отсутствия) оптического качества и конструкции самой сетки.Советская снайперская сетка хоть и имеет дальномерную шкалу, но она откалибрована только для человека невысокого роста, стоящего полностью вертикально. Еще больше усложняет ситуацию то, что цели должны определяться по дальности и поражаться в разных частях оптического окна, и вы должны либо знать свои зацепки, либо набирать их. Внутри сетки есть две воронки — большая соответствует средней ширине туловища, а меньшая — ширине головы воронки.
Просто выровняйте свою цель в прицельной сетке, и когда плечи или голова едва поместятся между сторонами воронки, потяните. Воронка размером с голову также работает для целей размером с плечо/грудь, представленных «на конце». В случае частичной или скрытой цели их несложно поместить внутрь воронки. Конечно, вам все равно придется делать свою парусность. Для более точного определения дальности с обеих сторон имеются шкалы с точностью до 1/10 мила как в горизонтальном, так и в вертикальном положении.
Как и любой другой компенсатор падения пули (BDC), отвесная сетка предназначена для оружия и боеприпасов — помните, мы говорили, что это не для игр? Отвес предназначен для патрона 7 калибра 175 гран.62N стрелял из ствола с нарезом 1/10, который не случайно использовался многими снайперами вооруженных сил США.
Конечно, мы должны немного поговорить о прицеле, в котором находится сетка. В данном случае это прицел US Optics SR-8S с 1-8-кратным увеличением в передней фокальной плоскости (FFP) с подсветкой.
