1 — Штатный оптический прицел к винтовке СВД обр. 1963 года


Технические характеристики
прицела снайперского оптического ПСО-1

Увеличение прицела — 4х
Поле зрения 6 градусов
Длина прицела с наглазником и блендой — 375 мм
Удаление выходного зрачка — 68 мм
Диаметр выходного зрачка — 6 мм
Световой диаметр объектива — 24 мм
Предел разрешения, угл. /сек — 12
Напряжение питания, В — 1,5
Масса — 0,58 кг

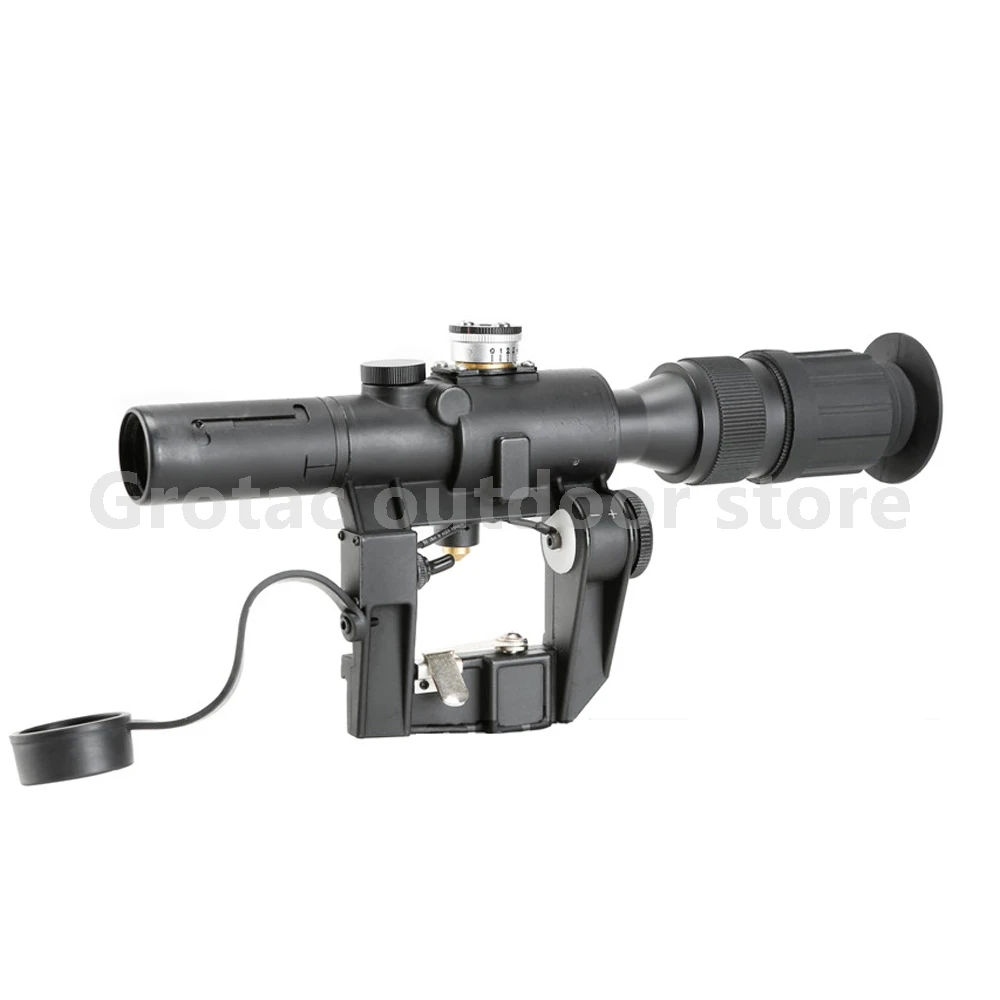

Оптический прицел ПСО-1




Устройство
прицела ПСО-1

Оптический прицел является основным прицелом снайперской винтовки СВД. Герметичен, наполнен азотом, исключает запотевание оптики при перепаде температур. Работоспособен в интервале температур + 50.C. Прицелы могут быть установлены на следующие модели оружия:снайперские винтовки СВД, специальные винтовки ВСС, ВСК и другие.

Прицелы снайперские оптические выпускаются в следующих модификациях:ПСО-1, ПСО-1-1, ПСО-1М2, ПСО-2, ПСО-3. Оптический прицел состоит из механической и оптической частей.

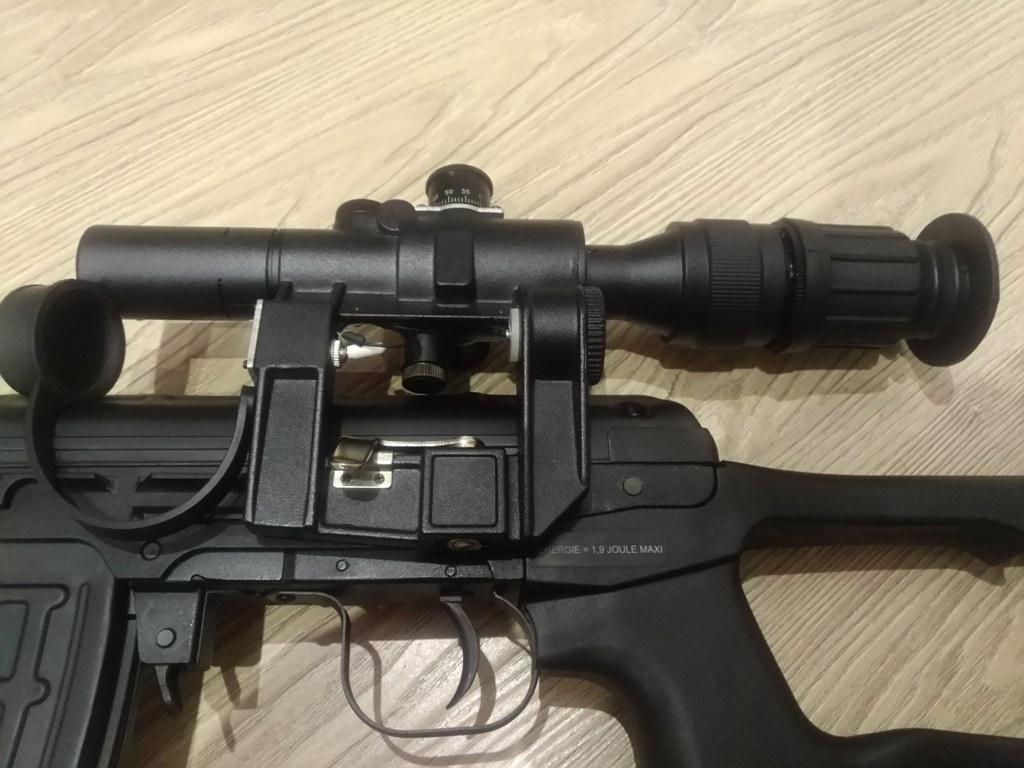

Оптический прицел ПСО-1 (оригинал)

Механическая часть прицела включает корпус, верхний и боковой маховички, устройство освещения сетки прицела, выдвижную бленду, резиновый наглазник и колпачок. Оптическая часть прицела включает объектив, оборачивающую систему, сетку, люминесцентный экран и окуляр.

1 — выдвижная бленда,

2 — верхний маховичок,

3 — корпус,

4 — резиновый наглазник,

5 — колпачок с упором,

6 — корпус для батарейки,

7 — кронштейн,

8 — электролампочка,

9 — тумблер,

10 — колпачок объектива,

11 — указатель,

12 — стопорный винт,

13 — боковой маховичок,

14 — упор,

15 — движок,

16 — зажимной винт

Конструкция ПСО-1

Конструкция маховичка
внесения поправок

1 — корпус,

2 — торцовая гайка,

3 — стопорные винты,

4 — соединительный винт,

5 — дополнительная шкала,

6 — индекс,

7 — указатель.

Механическая часть ПСО-1

Корпус служит для соединения всех частей прицела на винтовке. На кронштейне имеются пазы, упор, зажимной винт, ручка зажимного винта, движок с пружиной и регулировочная гайка. К корпусу прикреплены указатели (индексы) установок прицела и боковых поправок и колпачок объектива.

Верхний маховичок служит для установки прицела, боковой маховичок — для введения боковых поправок. По своему устройству они одинаковы и имеют корпус маховичка, пружинную шайбу, торцовую гайку и соединительный (центральный) винт. Сверху на каждом из маховичков сделано три отверстия: среднее — для соединительного винта, два крайних — для стопорных винтов.Пружинная шайба служит для удержания маховичка в приданном положении.

Устройство освещения сетки служит для освещения сетки прицела при стрельбе в сумерки и ночью. Оно состоит: из корпуса с контактным винтом, батарейки, являющейся источником тока, колпачка с упором и пружиной для поджатия батарейки к винту, проводов, соединяющих винт (батарейку) с электролампочкой через тумблер, тумблера для включения и выключения электролампочки.

Устройство
освещения сетки ПСО-1

Батарейка устанавливается в корпус так, чтобы центральный электрод был подключен к винту, а боковой электрод (смещенный в сторону) — к корпусу; для этого контактная пластина бокового электрода загибается за край корпуса, после чего надевается колпачок.

Устройство
освещения сетки ПСО-1,
переходник для батарейки типа АА

Для освещения сетки при температурах от +2. С и ниже необходимо пользоваться зимним устройством освещения сетки, состоящим из корпуса, колпачка и экранированного провода. Для подготовки зимнего устройства освещения сетки к стрельбе необходимо батарейку вложить в корпус зимнего устройства так, как указано выше, и надеть на него колпачок, снятый с корпуса на прицеле, а колпачок зимнего устройства надеть на корпус устройства на прицеле.

Корпус зимнего устройства с батарейкой переносится в кармане гимнастерки или шинели снайпера, а экранированный провод может пропускаться через левый рукав верхней одежды.

Комплект для подсветки сетки прицела ПСО-1
при отрицательных температурах



Наглазник (резиновый) предназначен для правильной установки глаза и удобства прицеливания. Кроме того, он предохраняет линзы окуляра от загрязнения и повреждения.

Выдвижная бленда служит для предохранения линз объектива при ненастной погоде от попадания на нее дождя, снега, а также от попадания прямых солнечных лучей при стрельбе против солнца и исключения тем самым демаскирующих снайпера отблесков. Резиновый колпачок предохраняет линзы объектива от загрязнения и повреждения.

ПСО-1,
особенности конструкции



На корпусе верхнего маховичка имеется основная шкала прицела с делениями от 1 до 10; цифры шкалы обозначают дальности стрельбы в сотнях метров. На корпусе бокового маховичка имеется шкала боковых поправок с делениями от 0 до 10 в обе стороны; цена каждого деления соответствует одной тысячной, (0-01). На верхней части корпусов маховичков нанесена дополнительная шкала, применяемая при выверке прицела; цена делений шкалы равна 0,5 тысячной.


ПСО-1,
особенности конструкции

Установки основной шкалы верхнего маховичка до деления 3 фиксируются через одно деление. От деления 3 до деления 10 установки этого маховичка, а также все установки шкалы бокового маховичка фиксируются через каждые полделения (одному делению соответствуют два щелчка).

Комплектация ПСО-1

На торцовых гайках верхнего и бокового маховичков стрелкой указано направление вращения маховичков или торцовых гаек при внесении нужной поправки в установку прицела и бокового маховичка («Вверх СТП», «Вниз СТП» — на верхнем маховичке, «Вправо СТП», «Влево СТП» — на боковом маховичке). Это означает, что при вращении маховичков или торцовых гаек по направлению стрелки средняя точка попадания (СТП) перемещается в соответствующем направлении (вверх, вправо и т. п. ).

Сумка для переноски
оптического прицела ПСО-1 и магазинов

Соединительный винт связывает торцовую гайку с кареткой и при вращении маховичка или гайки передвигает каретку с сеткой прицела в нужном направлении. Запасными частями, инструментом и принадлежностью к оптическому прицелу являются: запасные батарейки и электролампочки, светофильтр, ключ-отвертка для ввинчивания и вывинчивания электролампочек, салфетка и резиновый колпачок на тумблер.

Сумка для переноски
оптического прицела ПСО-1 и магазинов

Светофильтр надевается на окуляр при появлении дымки в воздухе и понижении освещенности. К каждой снайперской винтовке положены: сумка для переноски оптического прицела и магазинов; чехол для оптического прицела; сумочка для переноски зимнего устройства освещения сетки, запасных батареек и масленки.

Штатный чехол
для прицела ПСО-1

Сумка для переноски оптического прицела и магазинов имеет: карман для оптического прицела;четыре кармана для магазинов; карманы для шомпола, пенала, щеки-приклада, ключа-отвертки, салфетки и светофильтра. Чехол для оптического прицела служит для защиты прицела от дождя, снега и пыли при расположении его на винтовке.

     Штатный чехол
     для прицела ПСО-1



Оптическая система ПСО-1
Сетки. Прицеливание

Объектив служит для получения уменьшенного и перевернутого изображения наблюдаемого объекта. Он состоит из трех линз, из них две — склеенные. Оборачивающая система предназначена для придания изображению нормального (прямого) положения; она состоит из четырех линз, склеенных попарно. Сетка прицела служит для прицеливания; она сделана на стекле, укрепленном в подвижной рамке (каретке). Окуляр предназначен для рассмотрения наблюдаемого объекта в увеличенном и прямом изображении; он состоит из трех линз, из них две — склеенные.

Люминесцентный экран ПСО-1

Люминесцентный экран служит для обнаружения инфракрасных источников света; он представляет собой тонкую пластину из специального химического состава, которая уложена между двумя стеклами. Экран имеет окно со светофильтром в оправе для зарядки экрана и флажок переключения экрана: в сторону светофильтра (горизонтальное положение флажка)- для подзарядки экрана и при стрельбе в обычных условиях; в сторону объектива (вертикальное положение флажка) — при наблюдении и стрельбе по целям, обнаруживающим себя инфракрасным излучением.

1 — окуляр,

2 — каретка,

3 — оборачивающая система,

4 — сетка,

5 — люминeсцентный экран,

6 — окно со светофильтром,

7 — объектив.

Схема ПСО-1

Прицельная сетка ПСО-1

1 — шкала боковых поправок,

2 — основной угольник для стрельбы до 1000 м,

3 — дополнительные угольники,

4 — дальномерная шкала.


Прицеливание по инфракрасному прожектору (включен люминисцентный экран) с прицелом 4 на все дальности до 400м

Цена деления прицельной сетки и марки (угольника) в тысячных:



На сетке прицела нанесены:

— основной (верхний) угольник для прицеливания при стрельбе до 1000 м; шкала боковых поправок;

— дополнительные угольники (ниже шкалы боковых поправок по вертикальной линии) для прицеливания при стрельбе на 1100, 1200 и 1300 м;

— дальномерная шкала (сплошная горизонтальная и кривая пунктирная линии)

Для прицеливания при стрельбе с помощью дополнительных угольников необходимо установить на верхнем маховичке прицел 10.

Шкала боковых поправок обозначена снизу (влево и вправо от угольника) цифрой 10, что соответствует десяти тысячным (0-10). Расстояние между двумя вертикальными черточками шкалы соответствует одной тысячной (0-01). p align=»left»> Дальномерная шкала рассчитана на высоту цели 1,7 м (средний рост человека).

Это значение высоты цели указано под горизонтальной линией. Над верхней пунктирной линией нанесена шкала с делениями, расстояние между которыми соответствует расстоянию до цели в 100 м. Цифры шкалы 2, 4, 6, 8, 10 соответствуют расстояниям 200, 400, 600, 800, 1000 м.







Метких вам выстрелов!
