Коллиматор закрытый или открытый: Как выбрать коллиматорный прицел

Содержание

Открытые и закрытые коллиматорные прицелы: что и как выбрать

Стреляющему на малых дистанциях, потребности в дополнительном увеличении, в принципе, нет. Однако, точность стрельбы все-таки нужна. И тогда целесообразным будет использование коллиматорных прицелов. Более всего они актуальны при стрельбе на дистанциях до 100 метров. Для стрельбы по быстродвижущимся объектам, например, при охоте на птицу, при загонной охоте, доборе подранков.

Коллиматорные прицелы не требуют фокусировки, вынос зрачка, за счет их использования – неограниченный, и поэтому при их установке диапазон расстояния от глаза – очень вариативен.

Зачастую, у той или иной модели прицела-коллиматора предусмотрена возможность смены вида или типа прицельной марки, а также настройка их цвета или яркости.

Решившись на использование и установку на оружие прицела-коллиматора, мы начинаем изучать вопрос. И оказывается, что у таких прицелов есть две основные разновидности – открытые и закрытые.

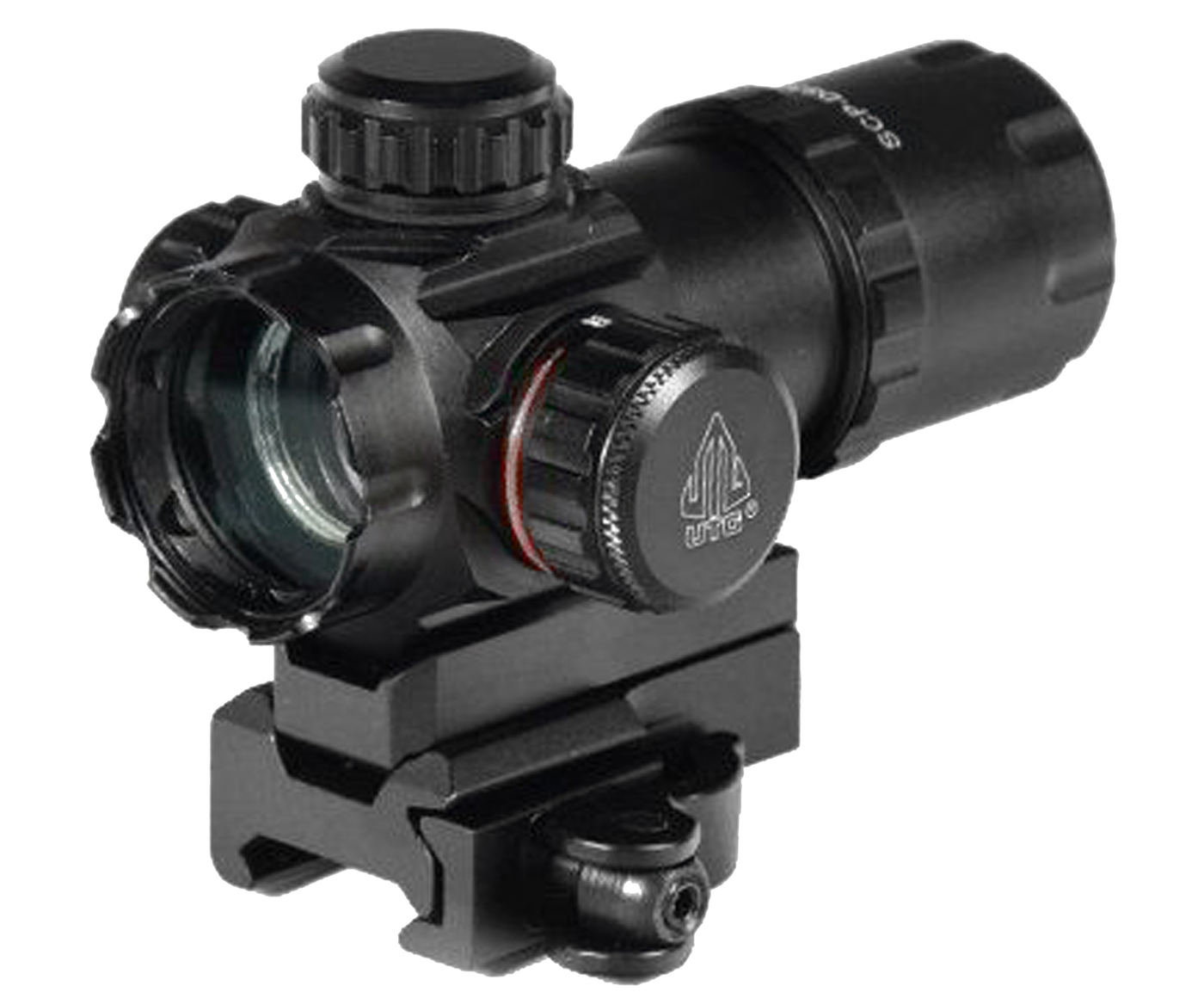

Закрытый коллиматорный прицел

Является комбинацией линз, заключенных в цилиндрическом корпусе.

Источник излучения также спрятан внутри, и надежно защищен от внешнего воздействия и повреждений.

У моделей прицелов подороже, корпус обычно является азотозаполненным, что обеспечивает их водонепроницаемость и исключает запотеваемость оптики.

Кроме того, конструкция закрытых коллиматоров по умолчанию гораздо прочнее и надежнее, стойко переносящая удары и сотрясения. Такие прицелы являются более безотказными и меньше боящимися грязи.

Закрытые коллиматорные прицелы существенней повышают точность стрельбы, так как с ними мы можем больше сосредоточиться на цели.

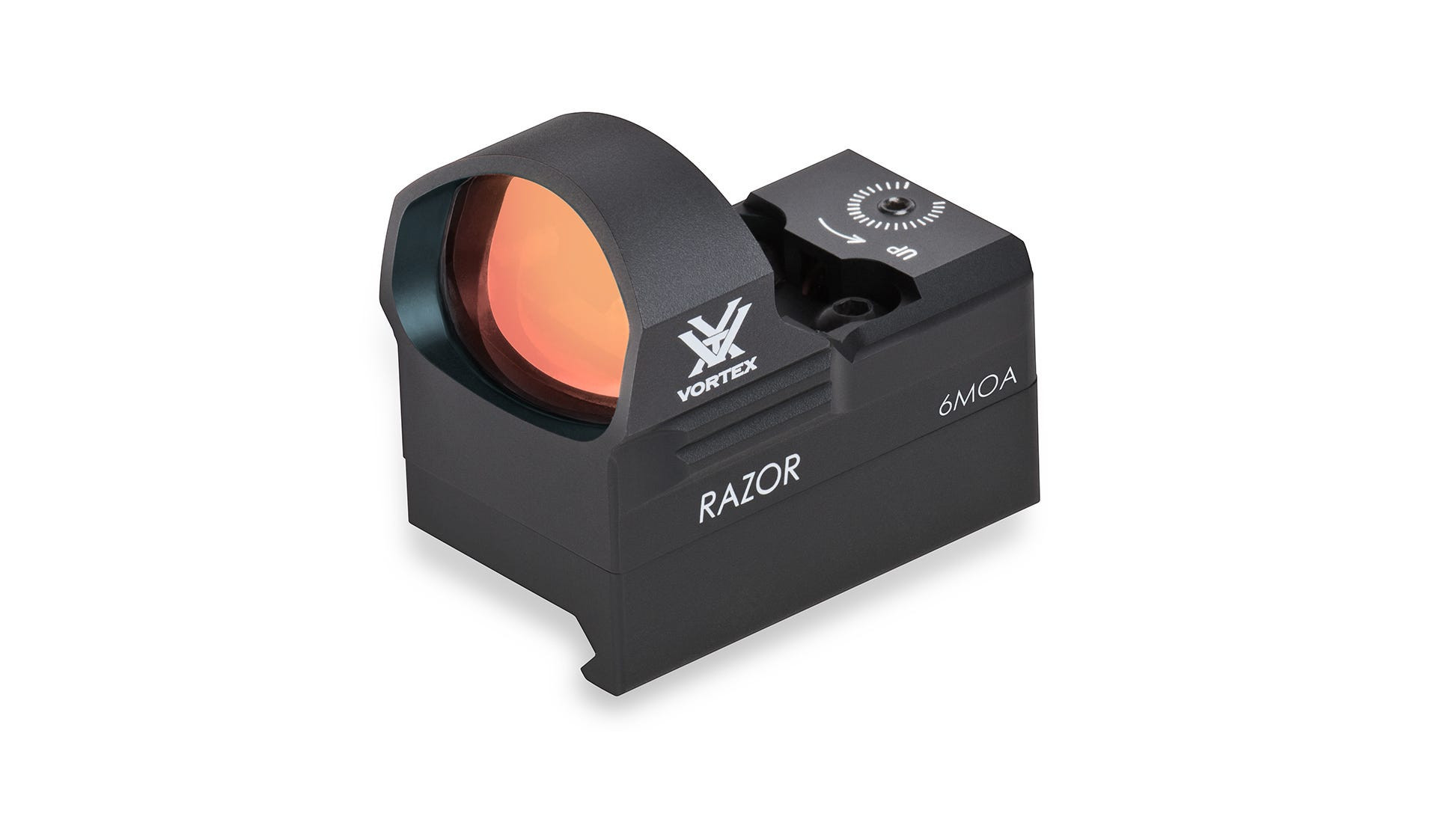

Открытый коллиматорный прицел

Открытым коллиматорным прицелам характерна открытая конструкция с одной линзой. Они гораздо компактнее и легче, чем аналоги. Также прицелам-коллиматорам такого типа характерен более широкий угол обзора (поле зрения), что особенно важно и полезно при стрельбе по маневренным и движущимся быстро объектам.

У открытых коллиматоров источник излучения (эмиттер) от воздействий внешней среды, попадания пыли, сора, песчинок и грязи и налипанию их на линзу, защищен минимально.

При этом, он очень удобен для прицеливания и обзора, ведения цели одним глазом, без необходимости закрывать (зажмуривать) второй. А сам процесс заключается в том, что нужно просто совместить марку прицела с мишенью и произвести выстрел.

Получается формула “вскидываем-совмещаем-стреляем”.

Что же до закрытых коллиматорных прицелов, то они лучше защищены от каких-либо внешних воздействий. Плюс, у закрытых моделей прицельная марка хорошо видна практически при любом освещения, в отличие от открытых. У них яркий дневной свет видимость марки заметно снижает. Коллиматорные закрытые прицелы меньше страдают от бликов.

Также, они обычно комплектуются привычными нам по обычной оптике блендами и защитными крышечками-светофильтрами.

Кроме того, нельзя не учитывать также и то, что стрельба в непогоду: в дождь, и, тем более в снегопад, затрудняется со всеми коллиматорными прицелами. Однако, для закрытого коллиматорного прицела это тоже помеха, но не столь существенная, а вот капли дождя на линзе прицела открытого, делают прицельную и точную стрельбу практически невозможной.

Так какой же коллиматорный прицел купить в итоге?

Из всей этой информации можно сделать вывод, что при выборе у нас все сводится к личным предпочтениям, а сами же разновидности прицелов имеют свои и минусы, и плюсы.

Для тех, кто стреляет из гладкоствольного оружия на относительно небольших дистанциях (около 50 метров при стрельбе дробью, и до 120 метров – пулей), хорошо подойдет открытый коллиматорный прицел. К тому же, стреляющие из дробовика, нередко делают это навскидку, и оптика в таком случае, особенно, если цель быстро движется, – мало полезна. Для этого компактный и легкий открытый коллиматорный прицел подходит лучше.

Итак, подытожим все плюсы и минусы двух видов коллиматорных прицелов: Коллиматоры открытого типа, как правило, легче. Визуальное поля зрения открытый прицел-коллиматор “съедает” меньше. Минус – открытые менее устойчивы к механическим воздействиям и практически бесполезны при осадках. Добротный открытый прицел-коллиматор выдерживает даже сильные удары, может быть также снабжен отдельным защитным козырьком и обеспечивает нас качественной картинкой. Однако, и стоить он будет, как прицел закрытый, средней цены. В целом, у тех же военных и полицейских больше доверия к закрытым коллиматорным прицелам. Да, в принципе и у тех, кто охотится в течение нескольких дней, в тяжелых условиях, или хочет снабдить прицелом свое походно-экспедиционное оружие. Поэтому, зачастую, они просто выбирают закрытый коллиматорный прицел наименьшего веса, наиболее надежный, отличающийся длительностью работы. То есть, выбирать нужно, взвесив все за и против разных типов прицелов, и с оглядкой на сферу применения, отталкиваясь от своих приоритетов. К примеру, для обычной тировой стрельбы и открытого коллиматорного прицела хватит. А вот если – дождь, снег, ветер, а то и все сразу, то только с закрытый.

Источник — grandway.ua

Открытые и коллиматорные охотничьи прицелы

Условно прицелы для охоты можно разделить на две категории: чисто механические устройства и приспособления, основанные на эффектах в оптическом стекле – призмах и линзах. К первой относятся открытые и диоптрические, ко второй – коллиматорные и оптические прицелы . Последние из-за огромного видового разнообразия заслуживают отдельного рассмотрения, только основных типов сеток насчитывается добрый десяток.

Коллиматорные прицелы , несмотря на достаточную сложность этих приборов, с открытыми приспособлениями роднит область применения, охватывающая короткие дистанции стрельбы, в частности, на загонных охотах. Здесь также нет увеличения изображения, регулировки его кратности, диоптрической подстройки под особенности зрения, что свойственно большинству оптических прицелов. Но широкое поле, отсутствие параллакса, возможность менять угол обзора делают их отличным вариантом для стрельбы по движущимся целям.

Коллиматоры делятся на пассивные, не требующие источника питания, и активные, у которых прицельная марка в виде яркой точки дополнительно подсвечивается и не зависит от уровня внешней освещенности. Для прицеливания достаточно совместить ее с мишенью, при этом угол зрения совершенно не важен, главное – не терять из вида цель.

При смещении зрачка прицельная марка визуально также смещается, в реальности оставаясь на точке прицеливания. Что делает выстрел точным даже при внезапном появлении животного и стрельбе навскидку без корректной вкладки.

Коллиматоры бывают открытого и закрытого типов. У открытого только одна линза , а источник света расположен в основании.

Их характеризует отличный обзор, малые вес и габариты, не нарушающие развесовки оружия.

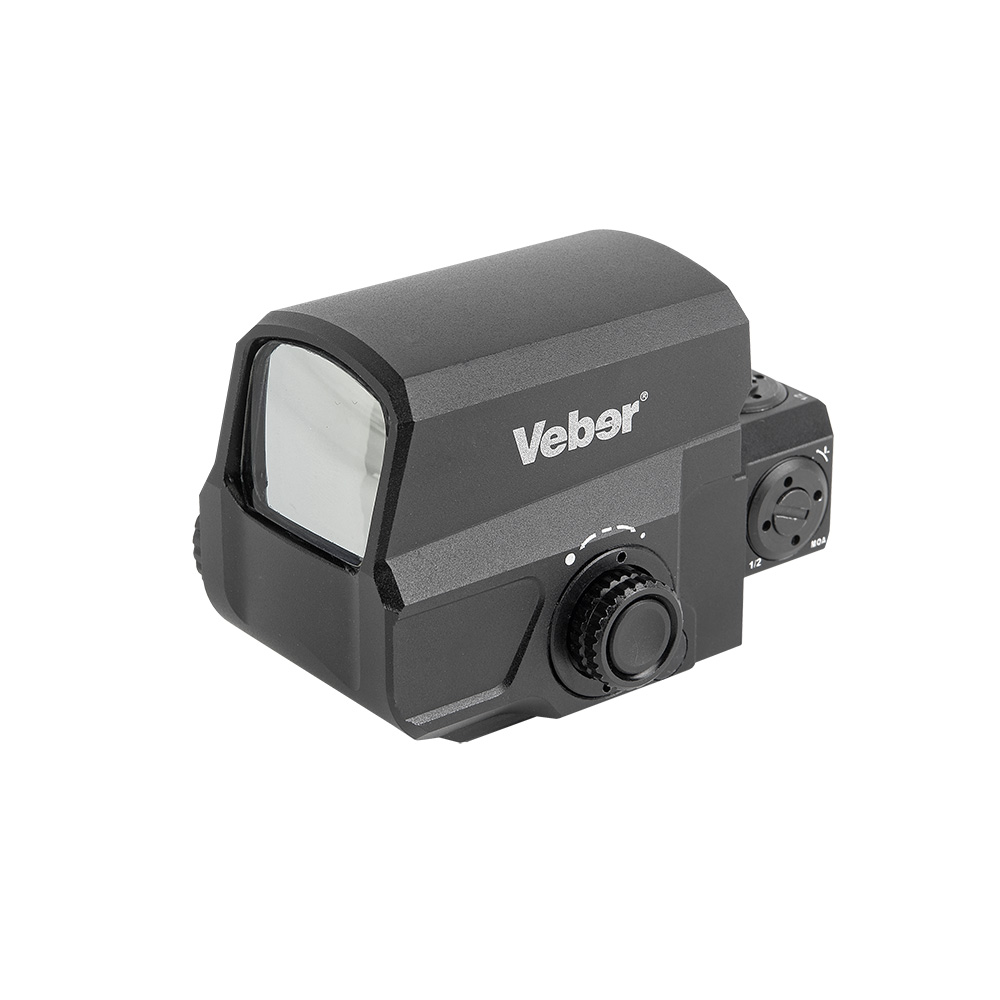

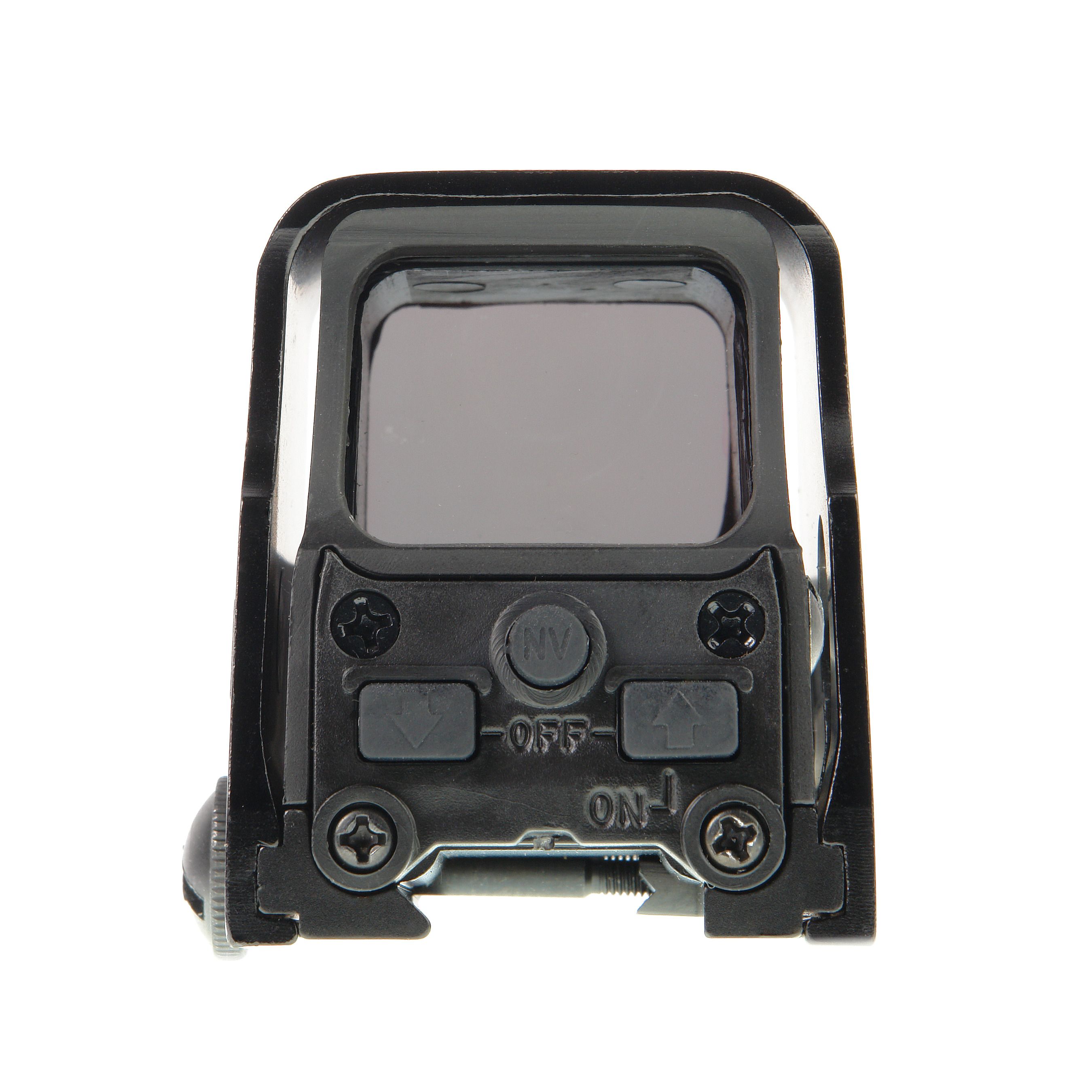

Особой разновидностью открытых коллиматоров являются голографические прицелы , в которых в роли марки выступает голограмма, расположенная на специальном отражателе.

При более высокой точности данных устройств они подвержены своеобразной « засветке » изображения от ярких источников освещения. К тому же стоят изрядно больше собратьев.

В закрытом коллиматоре формирующий метку источник света находится в герметичном корпусе и, кроме передней линзы , имеется еще и окуляр.

Среди основных достоинств – способность противостоять воздействию окружающей среды. Дорогие приборы известных производителей изначально предназначены для суровых условий эксплуатации.

Изображение у всех трех типов коллиматоров также формируется по-разному.

В последние годы возможности коллиматорных прицелов еще больше расширились. Так, появились приборы с переменной кратностью увеличения, как правило, 1-4х. В базовом режиме они выступают в своей обычной роли, при изменении кратности превращаются в оптический прицел-загонник. Некоторые модели могут работать с ночными монокулярами, что приближает их возможности к значительно более дорогим ПНВ.

Открытый прицел

Ему уже не одна сотня лет, но окончательно свои позиции комбинация из целика и мушки сдавать не собирается. В самом простом варианте целик неподвижен, да и мушка не поддается регулировке. В основном подобные устройства сохранились на гладокоствольном оружии и вполне успешно применяются для стрельбы на короткие дистанции. Рамочные прицелы как более продвинутая версия позволяют ступенчато или плавно регулировать угол прицеливания для дальних дистанций, которые разбиты на сектора в сотнях метров.

1. Колодка прицела. 2. Сектор. 3. Прицельная планка

По понятным причинам секторные прицелы нашли основное применение на нарезном оружии, в том числе армейских образцах.

Сама технология прицеливания предельно проста и интуитивно понятна, однако подразумевает жесткие требования к состоянию зрения и вообще к « физике » охотника: одно дело удержать на цели оптическую марку и совсем другое – удерживать на точке прицеливания расположенную строго по центру прорези целика мушку.

На рисунке изображен способ прицеливания « в яблочко » мишени, существует еще и вариант « под яблочко », но применяется он в основном для пистолетов и его особенности обусловлены чисто военным применением личного оружия.

Максимально упрощенной версией открытых приспособлений является прицельная планка. Наиболее популярна она на дробовиках, предназначенных в основном для стрельбы влет, когда почти невозможно уверенно совместить мушку с прорезью прицела. В данном же случае сама плоскость планки задает линию прицеливания и позволяет уверенно работать с выбором упреждения.

В основном встречаются монолитные и вентилируемые прицельные планки. Последние являются, скорее, данью моде, поскольку обеспечивают оружию более привлекательный вид.

Быстрое охлаждение необходимо, когда приходится делать подряд множество выстрелов, скажем, для стендовой стрельбы. В охотничьей практике красивые фигурные прорези служат только дополнительным грязесборщиком, которых на оружии и без того хватает. Сами планки бывают плоские и с желобком, узкие и широкие (в основном на спортивных ружьях).

Классическая мушка у открытых прицельных приспособлений в последние годы нередко заменяется оптоволоконным конструкциями. Их светособирающие свойства позволяют стрелку максимально быстро концентрировать внимание, к тому же они высококонтрастны и дают дополнительные плюсы в условиях низкой освещенности.

Главный недостаток – невысокая механическая прочность, а у ружей, изначально для них не предназначенных, еще и некорректная самостоятельная установка в большинстве случаев. При этом за счет дополнительного крепежа мушка уходит вверх, а ружье начинает заметно « низить ».

Старый добрый открытый прицел, непрерывно модернизируясь, совершенно не собирается помирать в ближайшем будущем. Более того, многие крепления под оптику на охотничьем и тем более армейском оружии выполнены с таким расчетом, чтобы можно было использовать штатные целик и мушку, например, при выходе ОП из строя. Существует еще один тип механических устройств – диоптрические (кольцевые) прицелы .

На охоте они особого распространения не нашли, в основном ограничившись военной и спортивной сферами.

Коллиматорные прицелы в Кременчуге от компании «XTARGET».

Коллиматорный прицел это оптический прибор, использующий коллиматор для построения изображения точки прицеливания, которая отражается от линзы коллиматора в глаз стрелка.

При наблюдении через оптику коллиматорного прицела стрелок совмещает цель с точкой прицеливания. В отличии от лазерного целеуказателя, где точка светится непосредственно на цели, коллиматор себя не демаскирует, проецируя прицельную сетку в сторону стрелка, нужно только посмотреть на линзу коллиматора.

Прицеливание с помощью коллиматора происходит в несколько раз быстрее, чем с оптическим прицелом или открытыми прицельными приспособлениями, совмещая мушку и целик. В оптическом прицеле прицельная сетка нанесена на линзу внутри прибора, для точного прицеливания необходимо совместить глаз с оптической осью прицела, соблюдая при этом постоянное удаление выходного зрачка ( расстояние от глаза до линзы) и положение головы, что достигается постоянными тренировками. Также при использовании коллиматорного прицела оба глаза могут быть открытыми, есть возможность быстро реагировать на происходящее, что под силу лишь опытным снайперам с оптическим прицелом.

Основное назначение коллиматора ― быстрое наведение на цель на малых и средних дистанциях.

Подробное описание коллиматоров Вы найдете в конце данной страницы после описания товарных позиций.

Большинство коллиматорных прицелов не имеют увеличения передавая изображения один к одному с максимальным углом обзора. Для увеличения изображения в паре с коллиматором применяются магниферы ― оптические увеличители, которые устанавливаются на одной оптической оси перед коллиматорным прицелом.

Коллиматоры бывают открытые и закрытые. Открытый ― линза в небольшом корпусе, источник света, формирующий точку прицеливания расположен открыто на корпусе прибора. Закрытый коллиматор имеет переднюю и заднюю линзы, источник света расположен внутри корпуса, линзы закрываются защитными крышками, такой коллиматор напоминает небольшой оптический прицел. Закрытый коллиматор лучше приспособлен для эксплуатации в сложных погодных условиях, однако современные открытые коллиматоры ничем не уступают благодаря специальным водо- грязе- отталкивающим  покрытиям и конструкции прибора, хотя и цена их значительно выше аналогов.

Коллиматор также как и оптический прицел нужно пристреливать с помощью маховиков для ввода горизонтальных и вертикальных поправок. Также имеется регулировка яркости прицельной метки, в большинстве моделей можно выбрать тип прицельной метки.

Для использования ночью существуют коллиматоры с режимами для приборов ночного видения, когда яркость прицельной точки минимальная, чтобы не «спалить ночник». Дополнительно коллиматор может оснащаться лазерным целеуказателем.

Специально для арбалетов разработаны коллиматоры для данного оружия.

В зависимости от типа оружия коллиматорные прицелы комплектуются различными типами креплений, самые распространенные крепление на планку Пикаттини/Вивер, Ласточкин хвост.

Ввиду своей универсальности, компактности, малому весу коллиматорные прицелы нашли широкое применение с различным оружием на охоте, спорте, военных действиях.

Удачной охоты!



Что такое коллиматорный прицел?

Коллиматорный прицел — это в первую очередь компактность и малый вес, удобство и скорость. Если Вы ищите прицел для стрельбы на ближних дистанциях, то прицелы коллиматорные для оружия или луков вам подойдут в самый раз. Если вы не уверены какой прицел Вам нужен, оптический или коллиматорный прицел то интернет магазин Xtarget.com.ua в лице высококлассных специалистов и консультантов, помогут сделать Вам правильный выбор.

Оптический коллиматорный прицел это уникальное сочетание лёгкости и надёжности, которое позволяет быстро прицеливаться как на охоте так и на соревнованиях. Идеально подходит для загонных охот, в которых дорога каждая секунда. Мировые производители, такие как EOTech, Bushnell, Hawke и конечно же Zeiss, поставляют высококачественную продукцию, в том числе и коллиматорные прицелы, цена которых сильно зависит от качества и «чистоты» линзы (оптики). Но нужно понимать, что качественный коллиматорный прицел купить в Киеве не так уж и легко. К сожалению не каждый магазин продаёт хороший продукт, и многие грешат тем, что пытается продать Вам дешёвый китайский заменитель в ущерб качеству.

Наш интернет магазин Xtarget.com.ual, представляет целый ряд производителей проверенных временем. Мы стараемся удовлетворять даже самого привередливого покупателя, предоставляя уникальную возможность, купить коллиматорный прицел в Украине по доступной цене и с доставкой.

Коллиматоры — основные характеристики и особенности

Основные характеристики свойственные коллиматорным прицелам, которые стоит выделить, это:

  • компактность

  • эргономичность (удобство)

  • высокая автономность (энергопотребление)

  • скорость прицеливания

  • свобода выбора крепления

  • малый вес и габариты

  • подсветка прицельной сетки

  • водонипроницаемость

Из основных недостатков можно выделить отсутствие увеличения (кратность 1) и как следствие дальность использования и цену.

И если отсутствие увеличения ещё можно компенсировать с помощью магнифера (Увеличители для коллиматора), то с ценой придётся смириться.

Хотя в нашем интернет магазине Xtarget.com.ua Вы сможете найти качественный коллиматор, цена которого Вас приятно удивит.

Где выгодно прицел коллиматорный купить в Киеве?

Если Вам нужно купить коллиматор на ружье, лук или карабин, то вы верно выбрали интернет магазин. Xtarget.com.ua предлагает разнообразные виды оптики для оружия и в частности коллиматорный прицел, цена в Украине которого будет значительно отличаться от нашей. Мы осуществляем доставку на коллиматорные прицелы по всем городам Украины, а так же бесплатную доставку по Киеву (см. условия при покупке). Наши консультанты помогут Вам коллиматор купить, оформить заказ и доставку, а так же выгодно сэкономить при этом. Если Вы уже подобрали себе коллиматорные прицелы, цена на него вас устраивает, то просто оформите заказ и мы Вам перезвоним. Или звоните по указанным номерам на сайте и мы договоримся!

коллимационных эффектов | Радиология | SUNY Upstate Medical University

Коллимация рентгеновского луча для рентгенографии и рентгеноскопии в проекционной визуализации важна с точки зрения дозы облучения пациента и качества изображения. Активная коллимация к интересующему объему снижает общую интегральную дозу облучения пациента и, таким образом, сводит к минимуму радиационный риск. Меньший облучаемый объем приведет к меньшему рассеянию рентгеновских лучей, падающих на детектор. Это приводит к улучшению контраста объекта и качества изображения.

Коллимация поля рентгеновского излучения

отличается от использования электронного увеличения тем, что полученное поле зрения остается постоянным, а итоговое пространственное разрешение не улучшается (см. ниже).Однако использование коллимации, как правило, снижает яркость изображения и требует соответствующего увеличения дозы облучения, попадающей на кожу пациента, хотя и не до уровня, когда используется электронное увеличение, поскольку коэффициент минимизации остается неизменным.

Фантом таза

Рисунок Q Рисунок R Рисунок S

Три изображения, показанные выше (Q, R и S), показывают эффект коллимации рентгеновского луча при сохранении постоянного входного поля зрения диаметром 38 см. При коллимации рентгеновского луча при переходе от рисунка Q к рисунку S экспонируется меньшая часть пациента, но характеристики изображения центральной области практически не изменяются. В частности, нет улучшения пространственного разрешения, которое может быть достигнуто за счет использования электронного масштабирования, когда полученное поле зрения уменьшается электронным способом (см. выше). Изображение на Рисунке Q использовало 77 кВ/2,5 мА, в результате чего скорость кермы на входе составила 39 мГр/мин. Напротив, изображение на рисунке R использовало 79 кВ/2.6 мА, что дало скорость кермы входящего воздуха 40 мГр/мин, а изображение на рисунке S использовало 84 кВ/2,7 мА и дало 46 мГр/мин.

Использование коллимации обычно увеличивает уровень кермы на входе, что является очень важным соображением, если существует возможность возникновения детерминированных эффектов, таких как эпиляция и эритема. Однако консервативно считается, что пороговая доза для детерминированных эффектов составляет не менее ~2 Гр, и это значение, вероятно, будет достигнуто только в интервенционной радиологии. Для большинства рентгеноскопических исследований не ожидается детерминированных эффектов, а риск облучения пациента пропорционален общей энергии, переданной пациенту. Таким образом, стохастический радиационный риск пропорционален произведению уровня кермы воздуха на входе и площади облучения . Если площадь облучения уменьшить вдвое, соответствующее увеличение уровня кермы на входе будет менее чем в два раза из-за увеличения напряжения на рентгеновской трубке. Соответственно, если нет риска индукции детерминированных эффектов излучения, повышенная коллимация во время рентгеноскопии должна снизить риск стохастических эффектов у пациента, и поэтому настоятельно рекомендуется.

Использование коллимации в рентгеноскопии не оказывает существенного влияния на общее качество изображения с точки зрения пространственного разрешения или рассеяния, когда входное поле зрения II остается неизменным. Характеристики пространственного разрешения, обратно пропорциональные входному полю зрения, являются постоянными (обратите внимание, что поле зрения дисплея не меняется на рисунках Q, R и S). Ожидается, что величина рассеяния существенно не изменится из-за уменьшения общей массы облученного пациента; рентгеноскопия выполняется с применением рассеивающих сеток, устраняющих 90% и более рассеянного излучения.Любое уменьшение разброса на Рисунке S по сравнению с Рисунком O, вероятно, будет слишком маленьким, чтобы его можно было заметить для большинства клинических применений.

Фантом черепа

Фигурка Т Фигура U

На рис. T показан кадр неколлимированной рентгеноскопии, полученный с полем зрения 25 см. Радиографические методы для этого изображения были 74 кВ/2,2 мА, а соответствующая скорость кермы на входе составляла 26 мГр/мин.Обратите внимание на яркость на краю изображения, где рентгеновский луч непосредственно воздействует на усилитель изображения, что снижает контрастность изображения интересующих анатомических особенностей. На рисунке Q показано улучшение контрастности изображения, которое достигается за счет использования коллимации. На рис. U использовались радиографические методы 83 кВ/2,6 мА, в результате чего скорость кермы на входе составила 40 мГр/мин. В этом примере соображения качества изображения имеют первостепенное значение, и использование коллимации настоятельно рекомендуется из-за заметного улучшения результирующей контрастности изображения (т.т. е. контрастность дисплея не «тратится впустую» на изображение воздуха вокруг пациента).

Влияние коллимации на лучевую нагрузку при интервенционной электрофизиологии | EP Европас

Аннотация

Цели

Рентгеноскопия остается краеугольным камнем метода визуализации в современной практике электрофизиологии. Мы оценили влияние коллимации на «минимально необходимый размер поля» на клинически значимые параметры радиационного воздействия.

Методы и результаты

Доза облучения, измеренная произведением дозы на площадь (DAP), и мощность дозы облучения, измеренная DAP в минуту рентгеноскопии, были определены для всех 571 электрофизиологических процедур, выполненных в одной электрофизиологической лаборатории с января 2010 г. по декабрь 2010 г.Данные 205 процедур, выполненных одним интервенционным электрофизиологом, который ввел практику регулярной коллимации до минимально необходимого поля визуальной рентгеноскопии в каждом конкретном случае, сравнивались с данными 366 процедур, выполненных тремя другими опытными интервенционными электрофизиологами с использованием лаборатории, которые продолжили свою существующую практику коллимации ad hoc . Значительное снижение радиационного облучения наблюдалось при использовании рутинной максимальной коллимации.Наибольшее снижение наблюдалось во время «простых» процедур абляции.

Заключение

Практика регулярной коллимации до минимально необходимого поля зрения при рентгеноскопии приводит к значительному снижению лучевой нагрузки по сравнению с обычным подходом к коллимации. Это может иметь важные последствия для риска злокачественных новообразований у пациентов и операторов.

Введение

За последние два десятилетия катетерная аблация играет все более важную роль в лечении как простых, так и более сложных сердечных аритмий. Несмотря на использование сложных систем трехмерного (3D) картирования и технологий, таких как внутрисердечная эхокардиография, рентгеноскопия остается краеугольным камнем метода визуализации для наведения катетера. Действительно, нередко сообщаемое время рентгеноскопии для более сложных процедур остается более 60 минут, 1–4 , и это может представлять собой клинически значимую дозу облучения. Предыдущие исследования риска радиационного облучения в результате электрофизиологических процедур оценивали, что каждый час рентгеноскопической визуализации был связан с избыточным пожизненным риском развития фатального злокачественного новообразования от 0.048 и 0,1%, 5,6 при среднем риске генетических дефектов, определенном как один на миллион рождений. 6

Помимо простого сокращения общего времени рентгеноскопии, можно использовать ряд подходов для минимизации дозы ионизирующего излучения, получаемой пациентом и оператором. Ток рентгеновской трубки и напряжение в киловольтах обычно контролируются автоматическим механизмом регулировки яркости современных рентгеноскопических аппаратов. Использование низкой частоты импульсов рентгеноскопии, 7 коротких импульсов рентгеноскопии, 8 и мягкой фильтрации излучения 8,9 — это стратегии, которые, как было продемонстрировано, снижают радиационное облучение и которые в современных рентгеноскопических системах часто предварительно запрограммированы на низкую настройки электрофизиологических процедур.Удаление противорассеивающих решеток 7,10 и использование экранов из свинцового стекла 9 являются примерами более зависимых от оператора стратегий, которые также продемонстрировали снижение радиационного облучения.

В текущем исследовании мы оценили влияние коллимации на «минимально необходимый размер поля» на общую дозу облучения и дозу в единицу времени во время ряда интервенционных электрофизиологических процедур. Мы предположили, что простая практика минимизации облучаемого и, следовательно, отображаемого поля посредством коллимации значительно уменьшит радиационное облучение.

Методы

В течение одного календарного года один из четырех опытных интервенционных электрофизиологов, использующих одну электрофизиологическую лабораторию, ввел практику регулярной коллимации до минимально необходимого поля зрения в каждом конкретном случае. Три других интервенционных электрофизиолога продолжили свою существующую практику, которую мы назвали обычной коллимацией ( Рисунок 1 ). Лаборатория оснащена рентгеноскопической системой Philips Allura Xper FD20 (Philips Medical Systems, Эйндховен, Нидерланды), в которой используется автоматическая регулировка яркости для выбора тока трубки и напряжения в киловольтах, а также предусмотрена возможность выбора фильтрации медного луча.Показатели пульсовой рентгеноскопии были предварительно запрограммированы для электрофизиологических процедур и не различались между четырьмя электрофизиологами.

Рисунок 1

(A) Обычная коллимация: коронарный синус и катетеры Гиса показаны в правой передней косой проекции с картирующим катетером в области атриовентрикулярного соединения. (B) Максимальная коллимация: коронарный синус и катетеры Гиса показаны в правой передней косой проекции с картирующим катетером в области медленного пути.

Рисунок 1

(A) Обычная коллимация: коронарный синус и катетеры Гиса показаны в правой передней косой проекции с картирующим катетером в области атриовентрикулярного соединения. (B) Максимальная коллимация: коронарный синус и катетеры Гиса показаны в правой передней косой проекции с картирующим катетером в области медленного пути.

Система Philips позволяет измерять в режиме реального времени время рентгеноскопии и произведение дозы облучения на площадь (DAP). Эти данные были проверены для всех электрофизиологических процедур, выполненных в лаборатории с января 2010 года по декабрь 2010 года.Процедуры были сгруппированы в соответствии с выполняемыми с коллимацией до минимально необходимого поля зрения и с обычной коллимацией. Показатели DAP и DAP (DAP в единицу времени рентгеноскопии) сравнивали между группами. Эти две группы были далее подразделены на диагностические электрофизиологические процедуры, группу «простой» аблации (аблация атриовентрикулярной узловой реципрокной тахикардии, дополнительных проводящих путей и типичного трепетания предсердий) и группу «сложной» аблации (аблация предсердной тахикардии, мерцательной аритмии, и желудочковая тахикардия) и сравнивались одни и те же данные.

Статистический анализ

Непрерывные данные проверены на нормальность. Непрерывные данные, которые не были нормально распределены, сообщаются с медианой и интерквартильным диапазоном. Достоверность различий между такими наборами данных оценивали с помощью критерия суммы рангов Уилкоксона. Непрерывные данные, которые были нормально распределены, сообщаются со средним значением, стандартным отклонением и 95% доверительным интервалом. Достоверность различий между такими наборами данных оценивали с помощью непарных t -тестов Стьюдента. Непрерывные данные, которые не были нормально распределены, были преобразованы в нормальное распределение, чтобы можно было сравнивать несколько наборов данных с помощью дисперсионного анализа. Значение P < 0,05 считалось значимым.

Результаты

С января 2010 г. по декабрь 2010 г. было выполнено 571 процедура. 366 процедур – с обычной коллимацией и 205 – с коллимацией до минимально необходимого поля зрения.Сорок восемь были диагностическими электрофизиологическими исследованиями, 228 были классифицированы как «простые» процедуры абляции и 295 как «сложные» процедуры абляции в соответствии с приведенными выше определениями. Средний возраст пациентов составил 56 ± 16 лет, 60% из них были мужчинами.

В целом, общая доза облучения, измеренная с помощью DAP, значительно снизилась на 60 % для процедур, выполненных с коллимацией до минимально необходимого поля зрения (медиана 11 199 против 27 759 мГр см 2 , P < 0. 0001) ( Таблица 1 ). Наиболее заметным отличием было снижение дозы облучения на 64% во время «простых» процедур абляции (медиана 6923 против 19 286 мГр см 2 , P < 0,0001).

Таблица 1

Медиана и межквартильный диапазон для времени рентгеноскопии, дозы облучения и мощности дозы

. Обычная коллимация . Максимальная коллимация . % Снижение . Р .
Флуороскопическое время (мин): Медиана (IQR) 22 (21) 13 (21) 39 <0,0001
Радиационная доза (MGY CM 2 ): медиана (IQR) 27 759 (44 536) 11 199 (29 712) 60 60 <0,0001
Дозировка дозы (MGY CM 2 / мин): Median (IQR) 1390 ( 1015) 1065 (871) 23 <0. 0001
9001
. Обычная коллимация . Максимальная коллимация . % Снижение . Р .
Флуороскопическое время (мин): Медиана (IQR) 22 (21) 13 (21) 39 <0,0001
Радиационная доза (MGY CM 2 ): медиана (IQR) 27 759 (44 536) 11 199 (29 712) 60 <0.0001
доза скорость (MGY CM 2 / мин): Median (IQR) 1390 (1015) 1065 (871) 23 <0.0001
Таблица 1

Median и Interquartile диапазон для времени рентгеноскопии, дозы облучения и мощности дозы

. Обычная коллимация . Максимальная коллимация . % Снижение . Р .
Флуороскопическое время (мин): Медиана (IQR) 22 (21) 13 (21) 39 <0,0001
Радиационная доза (MGY CM 2 ): медиана (IQR) 27 759 (44 536) 11 199 (29 712) 60 60 <0,0001
Дозировка дозы (MGY CM 2 / мин): Median (IQR) 1390 ( 1015) 1065 (871) 23 <0.0001
. Обычная коллимация . Максимальная коллимация . % Снижение . Р .
Флуороскопическое время (мин): Медиана (IQR) 22 (21) 13 (21) 39 <0,0001
Радиационная доза (MGY CM 2 ): медиана (IQR) 27 759 (44 536) 11 199 (29 712) 60 <0. 0001
доза (MGY CM 2 / мин): Median (IQR) 1390 (1015) 1390 (871) 23 23 <0.0001

Хотя полное время флуороскопия было короче во время процедур, выполняемых оператором с использованием коллимации до минимально необходимого поля зрения для всех процедур, взятых вместе, и для «простых» процедур абляции доза облучения в единицу времени рентгеноскопии оставалась значительно ниже при максимальной коллимации для обеих этих групп.В целом мощность дозы облучения снизилась на 23 % (медиана 1065 против 1390 мГр см 2 /мин, P < 0,0001), в то время как мощность дозы снизилась на 37 % при «простых» процедурах абляции. (788 против 1256 мГр см 2 /мин, P <0,0001) ( Таблица 2 ). Не было существенной разницы во времени рентгеноскопии для «сложных» процедур абляции, однако наблюдалось значительное снижение мощности дозы облучения на 12 % при коллимации до минимально необходимого поля зрения (медиана 1366 против 12 %). 1551 мГр см 2 /мин, P = 0,03). Не было существенной разницы ни во времени рентгеноскопии, ни в мощности дозы облучения (медиана 1148 против 1139 мГр см 2 /мин, P = 0,64) для диагностических электрофизиологических исследований.

Таблица 2

Мощность дозы облучения, измеренная произведением дозы на площадь на единицу времени рентгеноскопии в зависимости от типа процедуры ЭП

. Обычная коллимация . Максимальная коллимация . % Снижение . Р .
Диагностическое EP Исследование: Медиана (IQR) 1139 (693) 1148 (874) Na NS
Простая абляция: медиана (IQR) 1256 (890) 788 (656) 37 <0,0001
Комплексное абляция: Средний (IQR) 1551 (1120) 1366 (946) 12 0. 03
. Обычная коллимация . Максимальная коллимация . % Снижение . Р .
Диагностическое EP Исследование: Медиана (IQR) 1139 (693) 1148 (874) Na NS
Простая абляция: медиана (IQR) 1256 (890) 788 (656) 37 <0.0001
Комплексная абляция: Медиана (IQR) 1551 (1120) 1366 (946) 12 12 0.03
0.03
Таблица 2

Радиационная скорость дозы 2

, измеренная дозовой площади на единицу флуороскопии в соответствии с к типу процедуры EP

. Обычная коллимация . Максимальная коллимация . % Снижение . Р .
Диагностическое EP Исследование: Медиана (IQR) 1139 (693) 1148 (874) Na NS
Простая абляция: медиана (IQR) 1256 (890) 788 (656) 37 <0,0001
Комплексное абляция: Средний (IQR) 1551 (1120) 1366 (946) 12 0.03
9001
. Обычная коллимация . Максимальная коллимация . % Снижение . Р .
Диагностическое EP Исследование: Медиана (IQR) 1139 (693) 1148 (874) Na NS
Простая абляция: медиана (IQR) 1256 (890) 788 (656) 37 <0. 0001
Комплексная абляция: Медиана (IQR) 1551 (1120) 1366 (946) 12 0.03 0.03
0.03

Нормализация дозы излучения на единицу времени продемонстрировало значительно более низкую скорость дозы излучения накопление для всех процедур, выполненных электрофизиологом с использованием коллимации, до минимально необходимого поля зрения по сравнению с теми, которые выполнял каждый из трех других электрофизиологов в отдельности.

Обсуждение

Даже в нынешнюю эпоху сложных систем трехмерного картирования рентгеноскопия остается краеугольным камнем метода визуализации в интервенционной электрофизиологии. Нередко сообщаемое время рентгеноскопии для более сложных процедур превышает 60 минут. В этом исследовании мы демонстрируем, что стратегия коллимации до минимально необходимого поля значительно снижает радиационное облучение по сравнению с обычным подходом. Хотя этот результат может показаться очевидным, наш опыт показывает, что такой подход с жесткой коллимацией редко используется в клинической электрофизиологической практике.

Эти данные подчеркивают важность максимальной коллимации для минимизации лучевой нагрузки при электрофизиологических (ЭФ) процедурах. Снижение лучевой нагрузки при коллимации наблюдалось при всех процедурах ВП, за исключением кратковременных диагностических исследований, и было наиболее выражено при простых процедурах по сравнению со сложными. Мы заметили, что при простых процедурах, таких как аблация медленного пути, трепетания предсердий и аблации дополнительных путей, размер поля, необходимый для мониторинга движения катетера во время абляции, может быть действительно небольшим.В более сложных процедурах, требующих картирования и абляции на обширных участках, требуемый размер поля был больше, и, следовательно, влияние коллимации было меньше.

Рентгеноскопия в интервенционной электрофизиологии: аспекты радиации

Рентгеноскопия подвергает пациентов как детерминированному, так и стохастическому воздействию ионизирующего излучения, а медицинских работников — его стохастическому воздействию. Основной принцип медицинского облучения заключается в том, что доза должна поддерживаться на разумно достижимом низком уровне.Ранее было продемонстрировано, что ряд стратегий, доступных в современных рентгеноскопических отделениях, снижает радиационное облучение как пациентов, так и медицинских работников.

Радиационное воздействие может быть измерено DAP, произведением дозы облучения в воздухе и площади поперечного сечения рентгеновского луча на любом заданном расстоянии от источника рентгеновского излучения. Было показано, что произведение дозы на площадь хорошо коррелирует с общей энергией ионизации, переданной пациенту, и, следовательно, с риском стохастических эффектов, таких как злокачественное новообразование. 11–14 Было показано, что DAP и уровень DAP коррелируют с рассеянной дозой и мощностью рассеянной дозы в любой заданной точке лаборатории, а также являются маркерами кумулятивного стохастического риска для медицинских работников. 15–17 Таким образом, снижение этих параметров должно снизить пожизненный риск злокачественных новообразований как у пациентов, так и у медицинских работников.

Коллимация рентгеновского луча уменьшает площадь его поперечного сечения на любом заданном расстоянии от источника и, следовательно, уменьшает DAP.Это единственная стратегия снижения радиационного воздействия, которая может как уменьшить радиационное воздействие, так и улучшить качество изображения. Однако, по нашим наблюдениям, коллимация рентгеновского луча не осуществляется в максимальной степени во многих лабораториях EP.

Предыдущие исследования

Предыдущие исследования оценивали влияние различных стратегий снижения радиации в электрофизиологических процедурах. Витткамп и др. 9 изучали влияние увеличения фильтрации рентгеновского луча и снижения частоты импульсов при рентгеноскопии на облучение пациентов во время электрофизиологических процедур.Было отмечено снижение мощности дозы облучения кожи пациента более чем на 50 % при фильтрации пучка и снижение на 50 % при снижении частоты импульсов. Дэвис и др. 8 изучали влияние увеличения фильтрации рентгеновского луча и уменьшения длительности импульса рентгеноскопии во время электрофизиологических процедур с регистрацией ДАД и частоты ДАД в минуту рентгеноскопии в качестве показателя радиационного облучения пациента. Для диагностических случаев ЭП ДАД было снижено на 87%, а для случаев аблации — на 84%. Роджерс и др. 7 оценили эффект удаления сетки вторичного излучения и использования сверхнизкой частоты импульсов рентгеноскопии в 631 простой и 376 сложных процедурах электрофизиологической абляции. Коэффициент произведения дозы на площадь был снижен на 63% для «простой» абляции и на 46% для «сложной» абляции. Эти сокращения произошли без уменьшения времени рентгеноскопии или успешности процедур. Было определено, что это снижение равно >50% снижению избыточного риска фатального злокачественного новообразования.С установлением коллимации до минимально необходимого поля зрения мы наблюдали общее снижение медианы ДАД на 60%. В текущем исследовании подчеркивается еще один простой подход к минимизации лучевой нагрузки в интервенционной электрофизиологии за счет максимальной коллимации.

Ограничения исследования

Сокращение времени рентгеноскопии в процедурах, выполняемых оператором с использованием коллимации до минимально необходимого поля зрения, может свидетельствовать о том, что наблюдаемые различия в лучевой нагрузке были связаны с общим повышенным вниманием этого оператора к минимизации дозы облучения, а не конкретно к рутинной максимальной коллимации. .Однако наблюдаемое значительное снижение скорости накопления дозы облучения указывает на особую пользу от самой коллимации.

Это ретроспективное исследование, в котором отсутствовала информация, необходимая для расчета эквивалентной дозы на орган и, следовательно, избыточного риска злокачественного новообразования. Однако с этической точки зрения было бы сложно провести проспективное исследование, в котором одни пациенты получают максимальную коллимацию, а другие нет. Акцент этого исследования состоит в том, чтобы продемонстрировать, что тщательный подход к коллимации может привести к значительному снижению радиационного облучения по сравнению с тем, что можно рассматривать как текущий стандарт или обычный подход.

Заключение

Практика регулярной коллимации до минимально необходимого поля визуальной рентгеноскопии приводит к значительному снижению лучевой нагрузки по сравнению с обычным подходом к коллимации. Это может иметь важные последствия для риска злокачественных новообразований у пациентов и операторов.
