Коллиматор на 12 калибр: Коллиматорные прицелы на 12 калибр

Рейтинг лучших коллиматорных прицелов для ружья гладкоствольного 12 калибра

В продаже встречается несколько серий оптических приспособлений одной марки. Все их достоинства отмечены на основе отзывов спортсменов и охотников, которые несложно найти на форумах и сайтах соответствующей тематики.

Цены ориентировочные, по региону Москвы, в рублях РФ.

SIGHTMARK

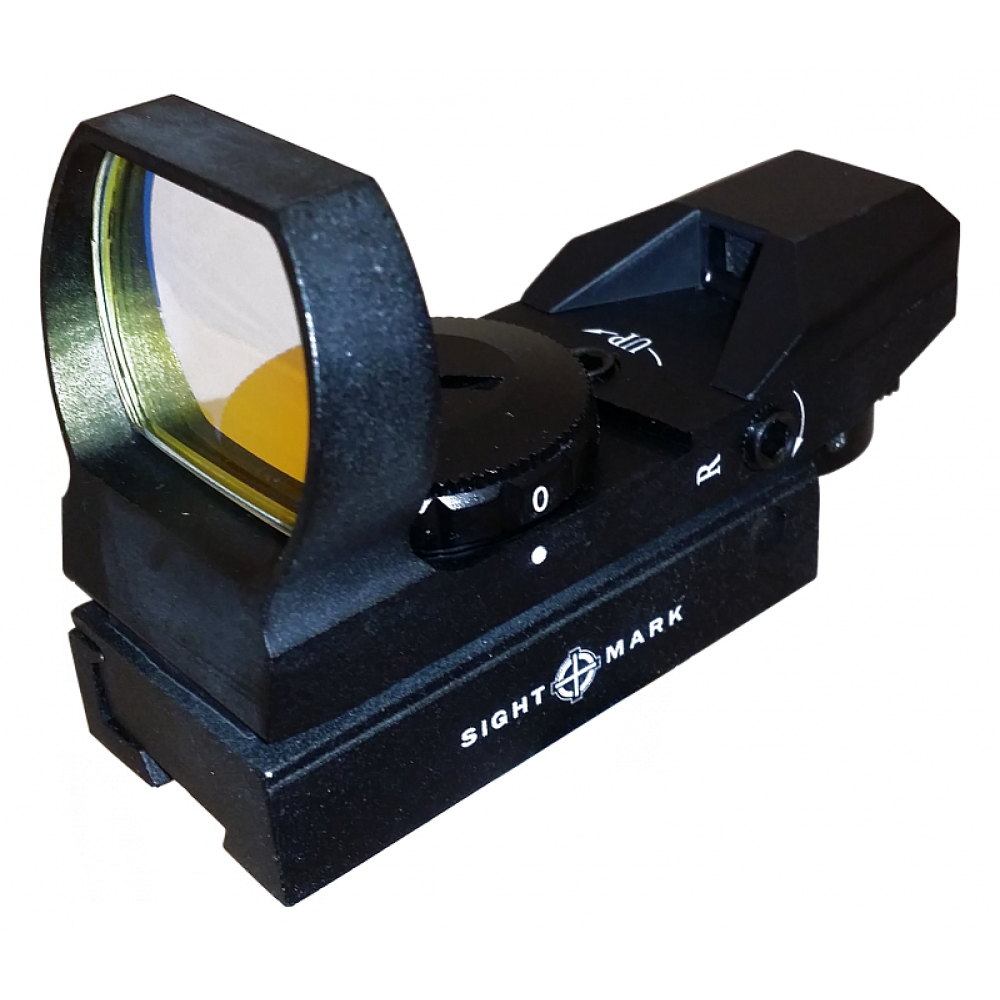

Модель SM1

Модель SM2

Здесь выделяется коллиматорный прицел серии 6003. Подобные модели называют ультракомпактными (вес – 60 г). Тип – открытый. Емкость батареи позволяет обеспечивать непрерывную подсветку (при полной зарядке) в течение 8 – 9 суток. Охотники отмечают удобство пользования при упреждающей стрельбе, то есть по движущемуся объекту (заяц, взлетающие утки и тому подобное). Цена – 8 430.

LEAPERS

Модель SCP

Aimpoint Micro

Эта модель коллиматорного прицела считается для гладкоствольного оружия калибра 12 одной из лучших. В ней оптимально сочетаются преимущества открытых (удобство пользования, малый вес) и закрытых (надежность, инертность к отдаче) типов оптических приспособлений. Аккумулятор рассчитан на 48 000 часов эксплуатации, причем качество подсветки не снижается даже при крайне низких температурах.

Данный коллиматор не боится воды (допустимое погружение – 5 м) и может устанавливаться не только на гладкоствольное ружье калибра 12, но и на другие типы оружия, снабженные вентилируемой планкой. Цена – от 32 990.

DOCTER Sight (модель III 3.5)

Тип коллиматорного прицела – открытый. Главная «изюминка» – способность оптики самостоятельно настраивать яркость подсветки в зависимости от условий освещенности. Это создает удобство при зимней охоте – не нужно долго прижиматься к холодному прикладу и прицеливаться. Крепление фирменное, универсальное. Цена – от 18 190.

Приведенные в пример коллиматорные прицелы – не единственные из числа качественных. В продаже встречаются модели и от других производителей, к которым особых претензий нет – «Hakko BED» (Япония), «EOTech» (США). Но это объясняется не только их высокой надежностью, но и низким спросом – стоят они значительно дороже, поэтому и приобретаются владельцами гладкоствольного оружия реже. Соответственно, и отзывов встречается не так уж и много.

Справедливости ради нужно отметить, что все приборы под этими марками, поступающие на наш рынок, изготавливаются на территории КНР.

Много положительных отзывов о российской разработке оптики для гладкоствольного оружия. Для 12 калибра отлично подходит коллиматор «Кобра» (серии ЭКП-8-21). Цена значительно ниже многих зарубежных аналогов – 12 780, а по качеству им не уступает.

Рекомендации по выбору коллиматорного прицела

Для гладкоствольного оружия, в том числе, и 12 калибра, целесообразно ориентироваться на приспособления открытого типа. Они более компактны и обеспечивают хороший обзор. Если прицел закрытый, то это должен быть коллиматор голографический, а не модель старого образца, когда при прицеливании нужно было один глаз закрывать, чтобы соединить 2 точки.

Тип крепления

Следует сразу уточнить, подходит ли он для конкретного оружия 12 калибра. В продаже есть коллиматорные прицелы с универсальным механизмом фиксации. Они предпочтительнее по двум причинам. Во-первых, не придется заниматься «примеркой» прямо в магазине (а для этого приходить в него со своим ружьем). Во-вторых, если вместо старой модели планируется приобрести более совершенное оружие, то коллиматор менять не понадобится.

Вид меток

Вариантов несколько, в зависимости от производителя коллиматора – одиночная точка, она же в круге; пересекающиеся линии; треугольник. Желательно опробовать удобство прицеливания из разных моделей приспособления. Здесь сторонние рекомендации излишни – только собственные ощущения. Единственное, что необходимо уточнить – на какой дистанции наиболее эффективен данный прицел.

Пределы регулирования яркости

Хорошим считается коллиматор, у которого не менее 5 сменных меток. Но это активные виды прицелов, предполагающие их использование в темноте. Стоят они дороже, поэтому следует подумать, так ли нужно данное оптическое приспособление на ходовой охоте, днем. А вот для засидки – отличный выбор.

Источник питания

Здесь коротко – АКБ предпочтительнее. Дело в том, что все элементы батареечного типа, называемые в просторечии «таблетками», чувствительны к минусовым температурам. На зимней охоте это напрямую отразится на качестве функционирования коллиматорного прицела.

Цена

Один из основных моментов при выборе приспособления. Качественная оптика по определению стоить дешево не может. Пример – брендовые бинокли, очки, микроскопы. На рынке повсеместно встречаются различные модели коллиматорных прицелов производства «in China». По многим показателям они характеризуются довольно хорошо, но есть существенный недостаток, который все имеющиеся плюсы полностью нивелирует – они чутко реагируют на отдачу. Так как речь идет о гладкоствольном оружии калибра 12, то она довольно значительная.

Как поведет себя приспособление после первого же выстрела, особенно если он сделан патроном «Магнум», не возьмется прогнозировать ни один профессионал. Поэтому лучше не рисковать и потратить деньги на более надежный коллиматорный прицел от известного производителя.

Привет, я Александр-идейный вдохновитель блога. Свою жизнь в плане карьеры и свободного времени я связал с лесом. А как иначе, когда живешь в  Карелии! В этом блоге я отвечаю за разделы, посвящённые охоте, походам и снаряжению.
Добро пожаловать в мой мир!

коллиматорный прицел на 12 калибр с литиевым аккумулятором

При выборе прицела на крупный охотничий калибр необходимо руководствоваться несколькими правилами. Коллиматорный прицел на крупный охотничий калибр должен иметь хорошую антишоковую систему (противоударную), так как отдача значительно выше, чем на нарезных карабинах. Прицел должен надежно закрепляться на раме карабина- желательно тип крепления планка вивера-пикатинни. Материал  прицела на 12 калибр должен быть прочный и легкий — как правило используется авиационный алюминий.

      Нужно также определиться по типу  прицела (открытый или закрытый). При выборе нужно руководствоваться следующим:

       -во-первых, на какого зверя планируется ходить

       -во- вторых, при каких погодных условиях будет эксплуатироваться коллиматорный прицел 12 калибра.

     Для того чтобы быстро и четко настроить коллиматорный прицел на 12 калибр, будет просто необходим патрон холодной пристрелки. Благодаря этому простому устройству прицел будет настроен в считанные минуты. Также рекомендуется включить патрон холодной пристрелки в снаряжение охотника, это позволит проводить сверки прицелов перед стрельбами. Коллиматорный прицел на 12 калибр снабжен надежной системой фиксации- это фиксирующая гайка, либо специальная защелка с регулировкой под силу зажима.

Ттх:

Размер прицельной марки: точка 3 MOA, круг-точка 3 MOA,крест «crossshair» 3 MOA,

перекрестье-круг-точка 5 MOA

Кратность:                                                1

Объектив:                                               33×24мм

Поле зрения на 100м:                              не ограничено

Цвет прицельной марки:                          красный, зеленый

Типы марок:                                            крест,крест с точкой,точка,круг с точкой (4шт)

Водонепроницаемость корпуса:               да

Тип используемой батарей:                     литиевый аккумулятор CR123A  3V

Настройка яркости:                                  1-5 режимов

Материал изделия:                                  авиационный алюминий

Рабочая среда:                                       + 50 до -30 градусов

Размер изделия:                                     108мм x 53мм x 62мм

Вес изделия:                                           262г.

Испытан на карабинах: Сайга 12-030,сайга 20,Вепрь 7.62*54,Тигр 9.3*64

Гарантия на коллиматорный прицел           1 год

Redring Gen2 прицел для ружья 12 калибра

Прицел для гладкоствольного ружья

Прицел как никакой другой лучше всего подойдёт для гладкоствольного ружья 12 калибра! Единственный в мире оптический коллиматорный прицел специально сконструированный и предназначенный для гладкоствольного оружия. Хорошо сбалансированный, с низкой посадкой на планке ружья, прицел Redring Gen2 обеспечивает превосходное прицеливание. Коллиматор предназначен для ружей с вертикальным расположением стволов и полуавтоматов.

Благодаря удачной конструкции Redring Gen2, начать стрельбу можно сразу же после его установки. Пристрелки не требуется. Всё, что нужно, – это получать удовольствие от стрельбы с Redring Gen2.

Основные параметры коллиматорного прицела Redring Gen2

• Тип: открытый.
• Увеличение(x) 1х.
• Прицельная марка: круг, равный осыпи дроби на расстоянии 20м., примерно 60 см.
• Подсветка прицельной марки: красная, регулируемая.
• Диаметр объектива (размер линзы: 36х25 мм
• Длина прицела: 134 мм
• Материал: анодированный алюминий.
• Удаление выходного зрачка, мм: неограничено.
• Вес: 134 гр без креплений, 192 гр с креплениями.
• Высота 45,7 мм., в том числе 33,6 мм. над планкой.
• Ширина 44 мм.
• Высота оптической оси 5 — 30 мм., в зависимости от позиции глаза.
• Регулировка яркости: автоматическая или ручная «+» и «-» (или через USB порт).

Характеристики Redring Gen2

В комплектацию входит. , Инструкция(рус.), коллиматор, источник питания: элемент типа АААА 1,5V, провод USB, ключ шестигранный — 2 шт, зажимная колодка — 2 шт, вставки — 6 шт. + 2 уже установлены.

Выбор коллиматора на гладкоствольное оружие 12 калибра

Ружье 12 калибра считается «классикой жанра» среди охотников. Это гладкоствольное оружие отличается хорошими баллистическими характеристиками, удобством в пользовании. Однако без дополнительных прицельных приспособлений оно подходит для поражения цели с дистанции не более 60 метров. Чтобы расширить его возможности, охотники устанавливают коллиматорный прицел. Каковы характеристики этого прицельного приспособления и как его выбрать – об этом пойдет речь ниже.

Особенности обвеса

Коллиматор не имеет мушки и прицельной марки. Цель «отмечается» световой точкой, которая меняет положение, в зависимости от угла зрения стрелка. Эффект параллакса адаптирован под расстояние, на которое рассчитано конкретное прицельное приспособление. Световая точка (круг) позволяет охотнику прицеливаться уже в момент вскидки оружия, что позволяет существенно сэкономить время. Прицел не увеличивает мишень, однако яркость точки может корректироваться в зависимости от условий освещения.

Конструктивно прицел состоит из электронных систем и линз. Он формирует пучок световых лучей, который направляется в отражающую линзу. Стрелок видит точку, точку в окружности либо перекрестие. Хотя точка меняет положение под разными углами зрения, но она всегда четко указывает, куда именно полетит боеприпас. Коллиматорный прицел учитывает особенности человеческого зрения, поэтому в процессе прицеливания не требуется закрывать один глаз, благодаря чему не создается препятствий для обзора местности.

Преимущества коллиматорного прицела

Вот основные плюсы использования коллиматора:

• оптимальная дистанция прицеливания для стрельбы дробовыми патронами;
• экономия времени. Обычно гладкоствольное оружие выбирают поклонники ходовой охоты и стрельбы навскидку. В данном случае решающее значение имеет каждая секунда, а коллиматор существенно упрощает и ускоряет прицеливание по сравнению с обычным прицелом (мушкой и целиком) и оптикой;
• более легкий вес по сравнению с оптикой, что обеспечивает удобство пользования орудием;
• удобство стрельбы при ухудшении внешней освещенности, так как коллиматор имеет подсветку. Отдельные модели работают по принципу приборов ночного видения.

Особенности выбора

Не каждый коллиматор сможет функционировать в тандеме с гладкоствольным двеннадцатого калибра. При выборе прицельного приспособления данного типа нужно учитывать такие нюансы:

• предельная ударная нагрузка. Большинство моделей рассчитаны на нагрузку до 3,8 килоджоулей – это выше, чем дульная энергия ружья указанного калибра. Но если вы планируете использовать усиленные боеприпасы, стоит выбрать коллиматор с предельно допустимой нагрузкой до 4,5 кДж;
• тип крепежной системы – в зависимости от типа прицельной планки оружия;
• конструкция. Прицелы в закрытом корпусе защищены от осадков и механического воздействия. Открытые коллиматоры имеют более легкий вес;
• источник питания. Для охоты при минусовых температурах рекомендуется выбрать коллиматор со съемной аккумуляторной батареей. Желательно, чтобы была предусмотрена возможность использования двух источников питания;
• отображение метки. Для охоты подойдет классический коллиматор, в котором метка проецируется на отражающей линзе, расположенной спереди. Метка имеет вид точки, точки в окружности или перекрестия. Существуют прицелы с другими способами отображения (голография, диоптрика), однако их нецелесообразно использовать в условиях охоты;
• регулирование яркости. Оптимальный вариант для охоты в разных условиях освещения – 5-7 уровней;
• дополнительные опции – лазерный целеуказатель, смена прицельной метки, увеличительные насадки. Дополнительный функционал расширяет возможности использования прицела, однако, чем больше функций – тем выше стоимость коллиматора.

Не стоит выбирать прицел, цена которого составляет более 60% стоимости оружия. В остальном каждый охотник решает сам, какое прицельное приспособление выбрать с учетом целей, задач, предпочтений в охоте.

Коллиматорный прицел на 12 калибр

Veber Wolf Reflex 132 RG DnD — тактический коллиматорный прицел закрытого типа с красной/зеленой точкой и увеличением 1х. Базовое крепление — на планку Weaver. Прицел разработан с учетом специфических требований, предъявляемых карабинами, но может также использоваться при стрельбе из дробовика, для развлекательной и спортивной стрельбы.

Изображение без искажений

Картинка, рассматриваемая через этот прицел — ясная, четкая, лишена каких-либо искажений, чуть окрашена в голубоватый оттенок. Благодаря широкому углу обзора, стрелок имеет возможность естественного и быстрого захвата цели.

Прицельная марка Red Dot

Прицельная марка — красная точка 1 MOA, цвет точки – красный/зеленый. Яркость точки регулируется кнопкой-колесиком, расположенной на прицеле слева, 10 режимов яркости (отдельно на каждый цвет) помогут подобрать нужное значение для различной освещенности. Прицельная марка остается на цели независимо от положения глаза относительно линии прицеливания, устраняя необходимость в центрировании.

Прочный корпус из анодированного алюминия

Ударостойкий, легкий и компактный корпус прицела выполнен из высокопрочного алюминиевого сплава 6061-Т6. Прижимная планка крепится винтом с шестигранной головкой с шлицем под плоскую отвертку. Veber Wolf Reflex 132 RG DnD предназначен для использования на пневматическом оружии с дульной энергией до 25 Дж, на нарезном огнестрельном оружии с дульной энергией до 7000 Дж (калибр .308 WIN), на гладкоствольном оружии с дульной энергией 4000 Дж (калибр 12/70). В комплект входит ударопрочный кейс из поликарбоната.

Простая регулировка

Поворот регулировочного винта на один шаг смещает прицельную марку на 1/2 MOA, что делает прицеливание легким и быстрым. Вращение регулировочных винтов происходит с хорошо ощутимыми щелчками.

Характеристики

Комплектация

• Прицел коллиматорный Veber Wolf Reflex 132 RG DnD
• Кейс
• Салфетка микрофибра
• Батарейка CR123A
• Руководство по эксплуатации
• Гарантийный талон

База ЭСТ Weaver для ИЖ-43, ТОЗ-66, ИЖ-54 и ИЖ-58 с горизонтальным расположением стволов

База ЭСТ Weaver ИЖ-43 предназначена для создания на двуствольных охотничьих ружьях 12 калибра с горизонтальным расположением стволов ИЖ-43, ТОЗ-66, ИЖ-54, ИЖ-58 двух посадочных мест Weaver. База Weaver ИЖ-43 позволяет закрепить на оружии коллиматорный прицел, а также подствольный оружейный фонарь или лазерный целеуказатель.
Установленная база закрывает прицельную планку оружия, поэтому использовать ее для крепления только подствольного фонаря или лазерного целеуказателя, без коллиматорного прицела, возможно только спилив верхнюю базу Weaver по линиям 1 (фото 1).
Допускается использование базы Weaver ИЖ-43 на оружии 16 калибра. Разница в диаметре стволов между 12 и 16 калибрами приблизительно 1,7 мм. Поэтому требуется установить дополнительные, к уже имеющимся в комплекте, паронитовые прокладки толщиною 0,8-1,0 миллиметра в обе половинки базы.

Характеристики базы ЭСТ Weaver ИЖ-43:
• Длина, мм — 52.
• Высота, мм — 43,5.
• Ширина, мм — 58.
• Масса, грамм — 100.
• Материал — алюминиевый сплав.

Установка базы Weaver ИЖ-43.
На оружие база устанавливается в следующей последовательности:
1. Вложите стволы ружья в нижнюю половинку базы (с резьбой). При необходимости вложите дополнительную прокладку так, чтобы стволы входили в посадочное место с лёгким усилием на всю глубину.
2. Аналогично установите верхнюю половину базы, совмещая отверстия под винты.
3. Установите винты и попеременным их вращением равномерно стяните половинки базы, контролируя равномерность прилегания и зазоров.

Внимание! При установленной базе стрельба калиберной пулей не рекомендуется!
Установку базы на оружие рекомендуется производить в условиях оружейных мастерских!

Комплект поставки: база, винты крепёжные, паронитовые прокладки, упаковка.

Гарантийный срок эксплуатации 12 месяцев.

Разработка и производство ООО «ЭСТ-ПРИМ», г. Тула.
