Оптические прицелы. Часть 1 | Журнал ПРО

Апогеем любой охоты, будь то она зверовая или по перу, является точный выстрел. Выстрел, который приносит радость и удовлетворение, являющийся результатом долгих тренировок, ставящий точку в тяжелом труде охотника. Что же помогает сделать этот точный выстрел? Безусловно, тренировки, опыт и острое зрение. Но у возможностей человеческого глаза есть предел, поэтому, еще в прошлом веке, на помощь стрелку пришла техника- появились оптические прицелы.

В этой статье, Журнал ПРО расскажет вам о высокоточной оптике, и как правильно ее выбрать.

Начнем с самого очевидного вопроса- зачем же нужен оптический прицел?

Оптический прицел позволяет ясно и четко различить цель, определить до нее расстояние ( при наличии дальномерной шкалы) и упрощает наведение оружия на нужную стрелку точку. Это сложный прибор, в разработке которого используются самые последние достижения в области механики и оптики.

Первые оптические прицелы устанавливались на нарезные охотничьи ружья еще в 1860 годах.

В 1949, Фредерик Калес изобрел оптический прицел с переменной кратностью увеличения. Благодаря подобной оптике, был дан ход развитию снайпинга и обширного применения снайперского оружия в охоте и военном ремесле.

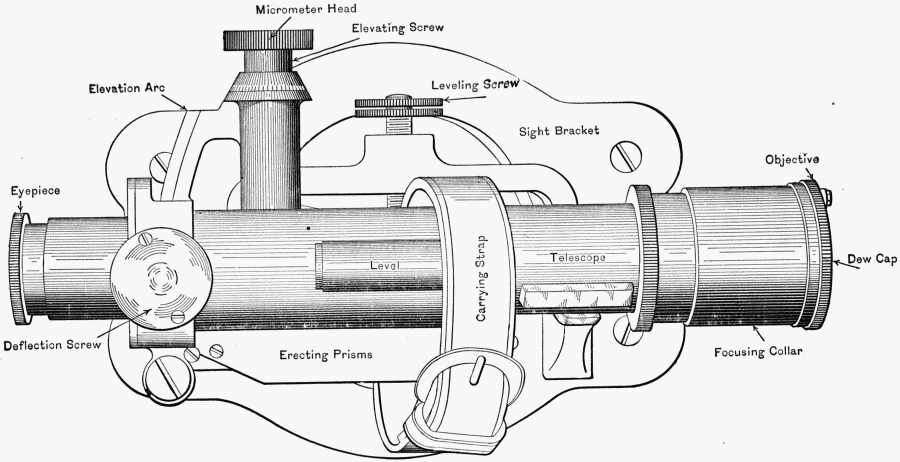

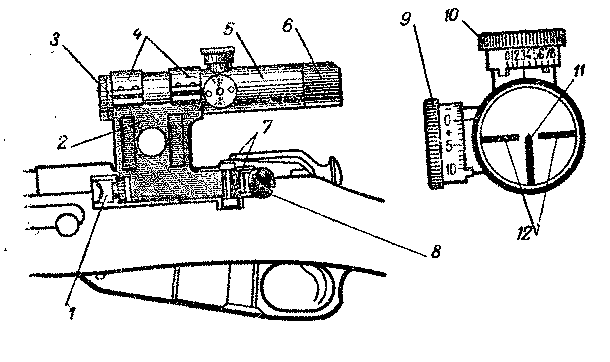

Как же устроен оптический прицел?

Объектив — система из двух (или более) линз. Чем больше диаметр объектива, тем больше он собирает света и обеспечивает большую светосилу прицела и яркую «картинку» поля зрения. Первая (наружная) линза объектива обычно имеет специальное напыление, так называемое «просветляющее напыление» или просто «просветление», обычно оно имеет оранжевый или зелено-синий цвет, который зависит от материала, который был использован для нанесения напыления. Просветляющее напыление не позволяет свету, попавшему внутрь объектива отражаться обратно наружу — поскольку это потеря части светосилы прицела и изображение в окуляре будет тусклым и темным.

Оборачивающая система — обычно линзовая, служит для превращения перевернутого изображения, создаваемого объективом в прямое.

Прицельная сетка — предназначена для точного наведения на цель оружия на котором установлен прицел. Прицельная сетка располагается в одной из фокальных плоскостей прицела (объективной или окулярной) и поэтому изображение цели и прицельная сетка как бы находятся в одной плоскости и видны глазу одинаково резко. В самом простом случае прицельная сетка выглядит как крест или полу-крест и выполнена из проволочек или получена путём травления рисунка на прочной металлической фольге, размещенной внутри втулки. Рисунок прицельной сетки может иметь различную конфигурацию и нанесен на прозрачную пластину внутри оборачивающей системы или прямо на линзу. Помимо перекрестья некоторые прицелы имеют дальномерную шкалу, позволяющую рассчитать расстояние до цели если известны её размеры. Главное преимущество оптического прицела перед обычным, механическим — не нужно постоянно перефокусировать глаз, чтобы совместить на одной линии и четко видеть цель, мушку и прорезь целика при прицеливании, что позволяет видеть прицельную сетку и цель одновременно и одинаково четко.

Окуляр — представляет собой многолинзовую конструкцию и предназначен для рассматривания увеличенного прямого изображения цели и прицельной сетки. Фокусное расстояние окуляра обычно равно 50…70 мм для винтовочных прицелов и более 300мм — для пистолетных. Это расстояние с которого нужно смотреть в прицел, чтобы видеть поле зрения прицела полностью без затемнения по краям изображения. Чтобы быстро и точно зафиксировать положение глаза в зоне полной видимости поля зрения прицела, а также избежать бликов и засветок на линзе на окуляр часто надевают резиновый наглазник. Окуляры прицелов обычно имеют диоптрийное кольцо для подстройки окуляра под зрение стрелка.

Механизм ввода вертикальных и горизонтальных поправок — служит для при пристрелки оружия и совмещения центра прицельной сетки с точкой попадания пули. Прицел может иметь одну из разновидностей механизма ввода поправок — постоянную — вращение барабанчиков происходит однократно при пристрелке оружия под конкретный боеприпас, после чего дальнейшее вращение барабанчиков для стрельбы уже не требуется или тактические барабанчики — когда поправки вводятся для каждого выстрела. Барабанчики ввода поправок нужны для корректировки точки попадания пули из-за смены условий стрельбы: перемещение сетки по вертикали позволяет настраивать прицел для стрельбы по целям на различном удалении. При перемещении прицельной сетки вниз, ствол оружия <как бы> приподнимается, пуля летит по более высокой траектории и наоборот. Перемещая прицельную сетку по горизонтали можно компенсировать снос пули боковым ветром, внос боковых поправок так же облегчает стрельбу с опережением по движущейся цели. На барабанах маховичков ввода поправок нанесена шкала, а их вращение происходит с фиксирующими щелчками. Это позволяет точно определить параметры регулировки и при необходимости вернуть настройки прицела в первоначальное положение «на слух», не отрывая глаз от наблюдения за целью. Вращение маховичка поправок на один щелчок приводит к сдвигу точки прицеливания и смещению прицельной сетки на определенный угол. Величина этого угла или сдвига точки прицеливания указывается в технических характеристиках прицела и часто указана прямо на самих барабанчиках ввода поправок.

В отличие от прицелов с сеткой в фокальной плоскости объектива, в прицелах с прицельной сеткой в фокальной плоскости окуляра перемещение точки прицеливания происходит одновременно с перемещением оборачивающей системы и поэтому кажется что сетка стоит на месте.

Подсветка прицельной сетки. Тонкие прицельные сетки иногда могут быть плохо видны в сумерках или на фоне растительности. Чтобы избежать этого в некоторых прицелах предусмотрена подсветка прицельной сетки. Предпочтительнее прицелы, в которых есть регулировка яркости подсветки, так как при низкой освещенности слишком ярко подсвеченная сетка может даже мешать видеть цель. Некоторые модели прицелов имеют двойную подсветку сетки, чаще всего красную и зелёную, что особенно удобно в глубокие сумерки. Иногда узел подсветки совмещают с узлом ввода поправок. В старинных и армейских прицелах сетка выполнялась из нитей по принципу спирали лампы накаливания — такие элементы ещё совсем недавно можно было увидеть в кассовых аппаратах, табло на вокзалах и древних калькуляторах, где светились проволочные цифры.

Проволочная сетка выглядит чёрной, когда выключено питание и оранжевой, когда питание включено. В современных прицелах установлен светодиод, который засвечивает либо изображение всей прицельной сетки целиком или только её полупрозрачную центральную часть, иногда даже просто точку в перекрестье сетки.

Корпус прицела — изготавливается из прочных легких сплавов и объединяет все узлы прицела в единую конструкцию, которая должна обеспечивать высокую стойкость систем и механизмов прицела к воздействию ударных нагрузок возникающих при стрельбе.

Закончим с теорией, перейдем к практике.

С появлением на отечественном рынке оптики от ведущих иностранных фирм, как Leupold, Hakko, Swarovski, Schmidt&Bender, Zeiss и прочих, дало охотником возможность уверенно стрелять с оптикой из оружия любого калибра.

Прицелы от Leupold или Zeiss стоят от 700 до 2000 долларов. Бывает что стоимость прицела в 1,5-2 раза больше стоимость самого оружия, на которое он устанавливается. Но экономить на прицеле- это экономить на качестве своей стрельбы.

Не так давно, на наш рынок хлынул поток из китайской оптики. Красиво упакованная и с марками на любой вкус, а самое главное- дешевая, китайская оптика сразу набрала популярность и скупалась в просто промышленных масштабах. Ну а аксиома: дешево не значит плохо, с оптикой не работает.

Дешёвая китайская оптика была привлекательна только внешне, её технические характеристики, к сожалению, были слабые. Следом за китайской, на наших прилавках появилась японская оптика фирм Hakko, Tasco. Умеренная цена и надёжность этих марок понравились охотникам, тем более что более качественной и дорогой оптики тогда в России не было. Но гиганты оптической индустрии, такие как Leupold, Swarovski, Schmidt&Bender, Zeiss, потихоньку вытесняют японских производителей с рынка, особенно в классе дорогих изделий, которые ставят на оружие соответствующего класса…

Прицел оптический VT-R 6-24×42 SFIR, цена 3315 грн

Прицел оптический VT-R 6-24×42 SFIR.

Полезные статьи по теме

  Для каких задач подойдёт оптический прицел VT-R 6-24×42 SFIR?

Оптический прицел обладает изменяемой в пределах 6-24х кратностью, прицельной сеткой типа во второй фокальной плоскости (SFP – Second Focal Plane), и боковым механизмом отстройки от параллакса (SF) с насадкой — «улиткой». Прочность конструкциипозволяет эксплуатацию данной модели с пневматикой СО2, пневматикой РСР, а также огнестрелом под патрон мощностью до .22LR, включительно. Прицелы подобного типа обычно рекомендуют для высокоточной спортивной стрельбы «по бумаге». Впрочем, широкий диапазон настроек кратности и наличие механизма отстройки от параллакса придаёт ему некоторую универсальность в плане применения на разных дистанциях стрельбы по разным типам целей.

Discovery VT-R 6-24×42 SFIR отличается высоким качеством изготовления. Все линзы изготовлены из качественного оптического стекла с многослойным просветляющим покрытием. Прицел даёт светлое, чёткое и яркое видимое изображение без артефактов и искажений.

Технические характеристики и особенности оптического прицела Discovery VT-R 6-24×42 SFIR.
  • Изменяемая 6-24х кратность.
  • Боковой механизм отстройки от параллакса (SF) считается более высококлассным и эргономичным решением. Наличие механизма повышает точность прицеливания по целям на больших дистанциях.
  • Большое настроечное колесо механизма фокусировки («улитка») крайне популярно среди увлекающихся спортивной стрельбой (например, Field Target). Его размер облегчает настройку прицела.
  • Имеется регулируемая подсветка прицельной марки с возможностью переключения цвета (красный/зелёный).
  • Прицельная сетка, расположенная во второй фокальной плоскости не масштабируется при изменении кратности. То есть, её размер остаётся постоянным пр разных увеличениях. Её линии остаются тонкими и не заслоняют собой детали мелких либо сильно удалённых целей.
  • Барабанчики механизма внесения поправок скрыты под крышками на резьбе. Это дополнительно предохраняет их от потери настроек. Цена одного клика — 1/4 MOA. Механизм барабанчиков работает чётко, клики хорошо различимы.
  • Прицельная сетка типа HMD SFP MIL фактически является одним из многочисленных вариантов MIL DOT. Информация по возможностям, предоставляемым стрелку этой прицельной сеткой, а также инструкции по работе с ней широко распространены в интернете и просты в освоении.

Цельнофрезерованный корупс прицела изготовлен из алюминиевого сплава. Благодаря этом прицел, несмотря на насыщенность механикой и большой диаметр объектива, весит всего 650 г. Корпус герметичен и наполнен инертным газом (что предотвращает запотевание оптики).

В комплекте в прицелом поставляются: ЗАЩИТНЫЕ КРЫШКИ ФЛИПЫ, САЛФЕТКА ДЛЯ ПРОТИРКИ ОПТИКИ, УСТАНОВОЧНЫЕ КОЛЬЦА, БЛЕНДА, ЗАПАСНОЕ КОЛЕСО ОТСРОЙКИ ПАРАЛЛАКСА.

Подводя итоги, можно уверенно сказать, что оптический прицел Discovery VT-R 6-24×42 SFIR отличается крайне удачным сочетанием высокого качества, удобства эксплуатации, богатой комплекатции и доступной цены.







Оптические прицелы: все характеристики и терминология

Первое реальное применение оптического прицела в оружейных устройствах осуществили американцы в начале 1800-х годов. С тех пор оптика для огнестрельного оружия претерпела существенные изменения. Что же собой являет современный оптический прицел:

Барабанчики
Барабанчики настроек прицела по горизонтали и вертикали располагаются в центральной части трубки. На лимбы барабанчиков нанесены деления, указывающие величину смещения точки попадания в результате вращении этих барабанчиков.

Вынос точки прицеливания (Hold Over/Under)
Величина, на которую надо поднять или опустить прицел относительно точки цели, не изменяя его регулировок, чтобы скорректировать точку попадания в соответствии с траекторией пули.

Диаметр выходного зрачка
Выходной зрачок – это небольшой кружок или цилиндрик света, видимый сквозь линзу окуляра, когда вы держите прицел (или бинокль) на вытянутой руке. Чем больше выходной зрачок, тем ярче будет изображение, доносимое оптическим прибором до вашего глаза. Чтобы узнать, какова величина выходного зрачка у вашего прицела, необходимо разделить диаметр линз объектива в мм на его кратность. К примеру, если у вас прицел с четырехкратным увеличением (4х) и объективом в 36 мм, то величина выходного зрачка будет равной 9 мм (36 мм : 4= 9 мм).

Линза объектива
Линза объектива – та, которая располагается со стороны наблюдаемого объекта. Диаметр линзы объектива измеряется в мм. Чем больше диаметр объектива, тем больше света проникает в прицел. Если прицел имеет следующую маркировку: 3-9х40, то это означает, что перед нами прицел переменной кратности с увеличением от 3 до 9х и диаметром объектива в 40 мм.

Линза окуляра
Линза окуляра та, которая располагается ближе к глазу наблюдателя.

Параллакс
Параллакс – это кажущееся смещение положения прицельного знака относительно точки прицеливания на разных дистанциях прицеливания. Наиболее заметен параллакс тогда, когда глаз стрелка смещается в сторону от центра линзы прицела при наблюдении за мишенью, находящейся на расстоянии, отличном от расстояния фабричной отстройки прицела от параллакса. Большинство прицелов, не имеющих механизма отстройки от параллакса, имеют фабричную отстройку от параллакса на расстояние в 100 или 150 ярдов (91,4 и 137,2 м). Прицелы для винтовок с патронами кольцевого воспламенения часто отстраивают от параллакса на дистанцию, равную 50 и 60 ярдов (45,7 и 54,9 м), прицелы для дробовиков – на 60 и 75 ярдов (54,9 и 68,6 м).

Покрытие линз
Микрометровые слои покрытия линз прицела снижают потери света, происходящие за счет его рассеивания и отражения от поверхности стекла. Линзы с просветляющим покрытием обеспечивают большую яркость и контрастность изображения, кроме того, у человека, смотрящего сквозь такое стекло меньше устают глаза. Многослойное покрытие позволяет добиться лучшего светопропускания, но вполне возможно приобрести прицел с однослойным просветляющим покрытием, который по своим оптическим характеристикам будет превосходить прицел с многослойным просветляющим покрытием. Качество изображения зависит от качества стекла и нанесенного просветляющего покрытия. Стекло хорошего качества не бывает дешевым.

В описаниях технических характеристик прицелов можно встретить следующие термины:
Просветляющее покрытие (Coated) – один слой просветляющего покрытия прицела нанесен, по крайней мере, на одну сторону линзы.
Полное просветление (Fully Coated) – один слой просветляющего покрытия нанесен на все соприкасающиеся с воздухом поверхности стекла.
Многослойное просветляющее покрытие (Multicoated) – несколько слоев просветляющего покрытия нанесено, по крайней мере, на одну из поверхностей линзы.
Полное многослойное просветление (Fully Multicoated) – несколько слоев просветляющего покрытия нанесено на все соприкасающиеся с воздухом поверхности стекла.

Поле зрения (FOV)
Поле зрения – максимальное линейное расстояние по горизонтали, которое можно увидеть сквозь прицел на удалении в 100 м (для американских прицелов величина FOV часто указывается в футах на расстоянии в 100 ярдов). К примеру, величина поля зрения у прицела с переменной кратностью при трехкратном увеличении (3х) обычно составляет немного более 10,5 м на удалении в 100 м (30 футов на 100 ярдов), а при девятикратном увеличении (9х) – около 4,7 м на 100 м (14 футов на 100 ярдов). Увеличение размера объектива никак не сказывается на этой величине.

Прицельная марка, прицельный знак
Система линий, точек, перекрестий, видимых внутри оптики прицела. Прицельную марку полагается совмещать с целью во время прицеливания.

Прицел для пневматики
Прицелы для пневматического оружия изготавливают таким образом, чтобы он могли выдержать сильную отдачу, характерную для пружинно-поршневых (PCP) винтовок. Отдача мощных пружинно-поршневых винтовок способна в кратчайшие сроки разрушить прицелы, для них не предназначенные. Линзы у прицелов для пневматики часто закрепляются с обеих сторон, а сам прицел делается более прочным. Кроме того, прицел для пневматики оснащается механизмом для отстройки от параллакса, чтобы стрелок мог использовать максимальное увеличение на близких дистанциях. Общепринятые дистанции для стрельбы из пневматической винтовки составляет 10, 7,62, 15,24  м.

Оптика для пневматики должна выдерживать отдачу пружинно-поршневого механизма

Прицелы с отстройкой от параллакса на объективе, прицелы АО (Adjustable Objective)
Прицелы с отстройкой от параллакса на объективе (АО) отличаются тем, что у них на раструбе объектива имеется рифленое кольцо или же дополнительный барабанчик на левой стороне центральной трубки прицела. С помощью данных настроечных механизмов  можно компенсировать параллакс на установленной дистанции, благодаря чему изображение объекта становится особенно четким. Правильно отстроив прицел от параллакса, вы добиваетесь того, что прицельная марка и цель оказываются в одной фокальной плоскости, и когда стрелок немного сдвигает голову в сторону, изображение прицельной марки относительно цели не перемещается.

Рабочее расстояние от глаза (удаление выходного зрачка)
Это расстояние между вашим глазом и окуляром прицела, при котором видно все поле зрения, обеспечиваемое прицелом.

Разрешение
Разрешение – характеристика прицела, показывающая его способность различать мелкие детали объекта. Разрешение оптики прицела тем лучше, чем выше качество оптического стекла, из которого он изготовлен, и качество просветляющего покрытия. Также на разрешающую способность прицела оказывают влияние качество изготовления линз прицела и атмосферные условия, при которых производится наблюдение.

Сумеречный фактор
Величина, отображающая степень эффективности применения прицела в условиях низкой освещенности. Чем выше сумеречный фактор, тем более эффективно использование данного прицела в сумерках. Сумеречный фактор рассчитывается следующим образом: квадратный корень из произведения кратности на диаметр линзы объектива. Данная величина не учитывает качества просветляющего покрытия и оптического стекла.

Траектория
Траектория – линия, по которой перемещается снаряд после того, как он покинет ствол оружия. Траектория движения пули представляет собой кривую (параболу), форма которой зависит от веса пули и скорости ее перемещения.

Увеличение, кратность
Отношение углового размера изображения предмета, видимого через наблюдательный прибор, к угловому размеру того же предмета, видимого невооруженным глазом. Обозначается символом «х». Прицел с десятикратным увеличением (10х) позволяет видеть объект, находящийся на расстоянии в 100 метров так, будто тот находится на расстоянии 10 м.

Угловая минута (MOA)
Единица измерения угла, равная 1/60 градуса. На расстоянии в 100 м длина сегмента окружности, соответствующей 1 угловой минуте, равняется 2,908 см или 1,0472 дюймов на 100 ярдов. В практических целях эту величину обычно округляют до 3 см.

Цена щелчка (цена деления механизма ввода поправок)
Цену деления на барабанчиках настройки прицела по вертикали и горизонтали часто называют «щелчком». Поворот барабанчика на один щелчок часто соответствует изменению точки попадания на 1/4 дюйма (6,4 мм) на 100 ярдов (91,4 м) или же 6,95 мм на 100 м. У некоторых прицелов цена щелчка бывает равной 1/8 дюйма (3,2 мм), 1/2 дюйма (12,7 мм), 1 дюйму (25,4 мм) и более на 100 ярдов.

Оптический прицел позволяет получить изображение объекта и сетки в одной плоскости с одинаковой отчетливостью. Таким образом, в оптических прицелах стрелок видит одновременно прицельное приспособление (сетку или так называемую марку) и изображение предмета (цели), находящиеся в одной плоскости и на одном видимом удалении. Это достигается за счет оптического переноса изображения сетки в бесконечность. Следовательно, в оптических прицелах глаз должен аккомодировать(способность глаза отчетливо видеть удаленные предметы и предметы, расположенные близко) только на одно расстояние, что значительно облегчает процесс наводки оружия и повышает точность стрельбы, по сравнению с механическим прицелом.

Проще говоря, прицелы служат для увеличения изображения и проецируют изображение на ваш глаз, который находится в одной оптической плоскости, что и изображение, которое вы наблюдаете.

Все прицелы имеют сетки, типа перекрестия, точки или аналогичные марки, которые встроены в прицел в центре поля зрения.
Прицел также позволяет вам лучше видеть цель из за увеличения и приближения. Это дает возможность для более точного выстрела по вашей цели.

Терминология оптического прицела

1) Eye Piece или окуляр(видоискатель) в металлической оправе, которая держит линзу окуляра.
2) Ocular Lens — Линза окуляра. Линза окуляра, которая ближе всего расположена к вашему глазу.
3) Eye Relief или удаление выходного зрачка — расстояние между вашим глазом и окуляром прицела, при котором видно все поле зрения, обеспечиваемое прицелом.

Выходной зрачок – диаметр изображения, формируемый окуляром. Чем больше выходной зрачок, тем ярче изображение. Выходной зрачок легко рассчитывается путем деления диаметра линзы объектива на увеличение. Например, прицел 7х35 будет иметь выходной зрачок 5мм. Прицелом 7х50 лучше пользоваться в условиях низкой видимости, так как он имеет выходной зрачок диаметром 7 мм.
4) Eye Bell Трубка окуляра. Основа к которой окуляр привязан.
5) Power Ring или Кольцо изменения кратности

Прицел с переменной кратностью имеет кольцо изменения кратности, которое можно поворачивать, чтобы изменить увеличение охвата. При повороте кольца вы меняете расстояние внутренней линзы от объектива, поэтому происходит изменение количества света, проходящие через сферу преломляется.

6) Windage Adjustment или Механизм ввода вертикальных и горизонтальных поправок

Механизм ввода вертикальных и горизонтальных поправок — служит для при пристрелки оружия и совмещения центра прицельной сетки с точкой попадания пули.

7) Регулировка высоты

Сдвиг прицельной марки по вертикальной (вверх / вниз) плоскости.

8) Tube или Корпус прицела

Корпус прицела — изготавливается из прочных легких сплавов и объединяет все узлы прицела в единую конструкцию, которая должна обеспечивать высокую стойкость систем и механизмов прицела к воздействию ударных нагрузок возникающих при при стрельбе.

Знать диаметр трубы очень важно, поскольку кольца, которые удерживают прицел на винтовке бывают разного размера для различных диаметров трубы. Большинство прицелов, сделанных в США имеют 1 дюйм(25мм) диаметр трубы, в то время как большинство европейских и японских областей имеют 30мм (немного больше 1″) диаметра трубы.

Не пытайтесь затянуть вниз 1 «кольца на 30 мм диаметра, поскольку вы можете повредить прицел!

9) Раструб объектива

Здесь размещена линза  объектива, которая привязана к корпусу прицела.

10) Objective lens или Объектив

Объектив — система из двух (или более) линз. Диаметр объектива определяет светосилу прицела: чем больше диаметр тем больше он собирает света и обеспечивает лучшую «картинку» поля зрения.

Прицелы с отстройкой от параллакса на объективе, прицелы АО (Adjustable Objective)
Прицелы с отстройкой от параллакса на объективе (АО) отличаются тем, что у них на раструбе объектива имеется рифленое кольцо или же дополнительный барабанчик на левой стороне центральной трубки прицела. С помощью данных настроечных механизмов  можно компенсировать параллакс на установленной дистанции, благодаря чему изображение объекта становится особенно четким. Правильно отстроив прицел от параллакса, вы добиваетесь того, что прицельная марка и цель оказываются в одной фокальной плоскости, и когда стрелок немного сдвигает голову в сторону, изображение прицельной марки относительно цели не перемещается. Это основы анатомии оптического прицела, что еще нужно учесть?

Поле зрения (FOV)
Поле зрения
 – максимальное линейное расстояние по горизонтали, которое можно увидеть сквозь прицел на удалении в 100 м (для американских прицелов величина FOV часто указывается в футах на расстоянии в 100 ярдов). К примеру, величина поля зрения у прицела с переменной кратностью при трехкратном увеличении (3х) обычно составляет немного более 10,5 м на удалении в 100 м (30 футов на 100 ярдов), а при девятикратном увеличении (9х) – около 4,7 м на 100 м (14 футов на 100 ярдов). Увеличение размера объектива никак не сказывается на этой величине.

Увеличение
Почти все оптические прицелы, обеспечивают определенный уровень увеличения. Некоторые из них с установленной постоянной мощностью, как правило, обозначается так: «4x», то есть объем увеличивает изображение в 4 раза, что вы видите невооруженным глазом.

Переменной кратности будут иметь обозначение следующее: «3-9x, 50″. Это означает, что изображение будет увеличиваться  от 3 до 9 раз. 50mm — имеется ввиду объектив 50 мм.

Какая сила кратности мне нужна?
Это зависит от того, для каких целей вы используете свое ружье. К примеру, для охоты, если вы ограничиваете вашу дальность в 100 метров или менее, для  крупной дичи не нужно больше, чем 7x. Для 100-200 метров подходит увеличение 9x . Более 200 метров — 10x 12x, большая кратность не требуется.

Вот некоторые рекомендации:
Белка: до 4-кратного
Варминт: 4-12x
Охота в густом лесу: 1,5-4x или 2-7x
Охота в рощах: 3-9x или 2,5-10х
Охота в полях: 4-12x или 6-18x

Охота на открытой местности требует прицела с большим увеличением

Прицельные сетки

Наиболее популярной является Мил Дот. В последнее время появилось много различных разновидностей сеток, и даже с подсветкой (освещение) прицельной сетки. Некоторые прицельные сетки являются баллистическими Мил Дот, BDC (Bullet Drop компенсатор) и TRM (тактическая сетка). Эти баллистические прицельные сетки имеют градацию на кресте, так что вы можете настроить прицел на любое расстояние и с учетом ветра очень точно.

Выбор сетки -дело вкуса. Поэтому выбирайте тот, который вы считаете наиболее комфортным. Примечание: не пугайтесь баллистических прицельных сеток. Если вы стреляете на большие расстояния, данный тип может для вас быть очень удобным так как их не очень сложно использовать.

Отстройка Параллакса
Параллакс – это кажущееся смещение положения прицельного знака относительно точки прицеливания на разных дистанциях прицеливания. Наиболее заметен параллакс тогда, когда глаз стрелка смещается в сторону от центра линзы прицела при наблюдении за мишенью, находящейся на расстоянии, отличном от расстояния фабричной отстройки прицела от параллакса. Большинство прицелов, не имеющих механизма отстройки от параллакса, имеют фабричную отстройку от параллакса на расстояние в 100 или 150 ярдов (91,4 и 137,2 м). Прицелы для винтовок с патронами кольцевого воспламенения часто отстраивают от параллакса на дистанцию, равную 50 и 60 ярдов (45,7 и 54,9 м), прицелы для дробовиков – на 60 и 75 ярдов (54,9 и 68,6 м).

Различают два вида устройства отстройки параллакса — AO (Adjustable Objective) и SF (Side Focusing).

Первый способ (AO) — кольцо отстройки параллакса расположено прямо на объективе прицела (отсюда и название). Этот способ более распространен в виду его незатейливости и простоты реализации, а проще говоря — незначительного удорожания прицела с AO. Но дешевизна, как всегда, имеет и обратную сторону — невозможно крутить кольцо отстройки параллакса объектива не меняя положения изготовки для стрельбы, что не всегда удобно.

SF — механизм отстройки параллакса размещен сбоку прицела и для пущей вящести его часто снабжают огромным штурвалом, служащим для удобства и плавности отстройки параллакса, не меняя изготовки и положения головы и тела стрелка при прицеливании. В большинстве случаев, не стоит беспокоиться, так как ошибка очень мала. Для стрелков на длинные дистанции лучше купить прицел с регулируемым объективом.

Покрытие линз
Микрометровые слои покрытия линз прицела снижают потери света, происходящие за счет его рассеивания и отражения от поверхности стекла. Линзы с просветляющим покрытием обеспечивают большую яркость и контрастность изображения, кроме того, у человека, смотрящего сквозь такое стекло меньше устают глаза. Многослойное покрытие позволяет добиться лучшего светопропускания, но вполне возможно приобрести прицел с однослойным просветляющим покрытием, который по своим оптическим характеристикам будет превосходить прицел с многослойным просветляющим покрытием. Качество изображения зависит от качества стекла и нанесенного просветляющего покрытия. Стекло хорошего качества не бывает дешевым. В описаниях технических характеристик прицелов можно встретить следующие термины:
— Просветляющее покрытие (Coated) – один слой просветляющего покрытия прицела нанесен, по крайней мере, на одну сторону линзы.
— Полное просветление (Fully Coated) – один слой просветляющего покрытия нанесен на все соприкасающиеся с воздухом поверхности стекла.
— Многослойное просветляющее покрытие (Multicoated) – несколько слоев просветляющего покрытия нанесено, по крайней мере, на одну из поверхностей линзы.
— Полное многослойное просветление (Fully Multicoated) – несколько слоев просветляющего покрытия нанесено на все соприкасающиеся с воздухом поверхности стекла

Защита от воды и тумана
Вам необходимо перед покупкой узнать водо и тумано защищенность прицела. Если влага попадает в прицел, она будет там накапливаться.
Вы получаете то, за что вы платите
Не ждите от прицела за $ 100 возможностей  $ 400 прицела.
Для среднестатистического охотника можно найти хороший прицел за $ 200 — $ 800.

Выбор оптического прицела
Надеюсь, что эта информация помогла вам. Зная тип стрельбы, вероятно, вы должны иметь представление, нужен ли вам прицел с переменной кратностью или нет.

При покупке оптического прицела стоит посмотреть через него на удаленный объект. Изображение должно быть качественным, резким, с хорошим разрешением деталей в пределах всего поля зрения. Если прицел имеет переменную кратность, стоит убедиться, что при изменении увеличения не происходит смещения прицельного перекрестия относительно цели и сохраняется резкость изображения цели. Стоит отдавать предпочтение проверенной продукции известных фирм, поскольку оптический прицел — сложный многокомпонентный оптический прибор. Большинство его параметров невозможно оценить без специального оборудования, в частности устойчивость к ударным перегрузкам при выстреле. Выбирая оптический прицел в магазине, стоит особое внимание уделить отсутствию царапин и пузырьков на линзах, а также пыли и прочих инородных тел внутри тела прицела.

Выводы:
Подытоживая статью перечислим основные свойства, которыми должен обладать хороший оптический прицел:
— Высокий коэффициент светопропускания в синем диапазоне спектра (изображение не должно быть желтым, т. к. из-за неточной цветопередачи страдает контрастность).
— Высокая резкость и контрастность картинки.
— Возможно большее поле зрения.
— Большое удаление выходного зрачка.
— Высокая герметизация корпуса, исключающая проникновение пыли и влаги.
— Заполнение полости прицела азотом и защита внутренних поверхностей линз от запотевания.
— Высокая стойкость систем и механизмов прицела к ударным нагрузкам при стрельбе.
— Высокая точность и надежность установки линз, прицельной сетки и механизма ее юстировки, высокую точность и качество изготовления механических элементов (резьбовых соединений, пружинных систем) и других элементов управления.

Источник: http://www.scoute.ru/

Facebook

Twitter

Google+

LiveJournal

LinkedIn

Одноклассники

Мой мир

Конструктивные особенности оптического прицела и преимущества его покупки

Оптический прицел – это устройство, которое основывается на наборе специально расположенных линз. Он состоит из корпуса цилиндрической формы, а главным его предназначением является повышение точности наводки оружия на цель. Используются такие изделия не только на боевых единицах, но и на вооружении пневматического или травматического типа. К выбору прибора нужен соответствующий подход. Отличается оборудование не только качеством и стоимостью, но и техническими параметрами.

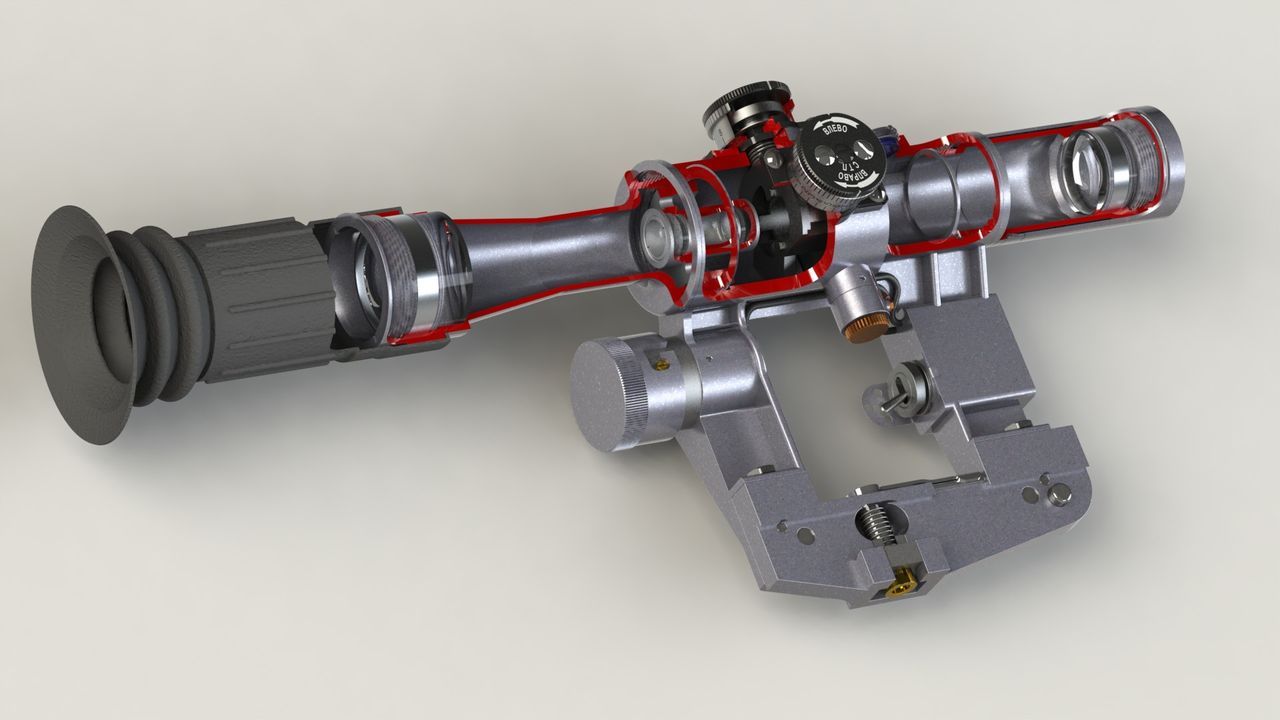

Как устроен оптический прицел: что важно знать о его конструкции

Главным конструктивным элементом оптического прицела является объектив, состоящий из линз. Их количество влияет на дальность действия устройства. Входящая линза имеет специальное напыление, основным предназначением которого является предотвращение обратного светоотражения. Кроме того, с ее помощью осуществляется сбор света и его подача к остальным линзам. Характерными параметрами объектива являются:

  • диаметр. Чем он больше, тем лучше;
  • качество стекла. Оно влияет на яркость картинки;
  • качество просветляющего напыления. Влияет на видимость объектов при слабом освещении или ночью.

На объективах может использоваться антибликовая насадка, которая служит для предотвращения попадания боковых лучей. Выбирая оптический прицел, рекомендуется ознакомиться с его конструктивными элементами:

  1. Оборачивающая система. Предназначена для того, чтобы стрелок видел картинку в правильном виде, т. е. она не перевернута. За это отвечает группа, состоящая из множества линз.
  2. Сетка для прицела. Служит для наводки оружия на цель и совершения точных выстрелов. Нанесение сетки осуществляется на одну из линз (объективную или окулярную). Кроме того, она имеет разные варианты внешнего исполнения, которые зачастую представлены в виде креста или полукреста. В более дорогих прицелах реализуются такие сетки, которые позволяют с высокой точностью высчитать расстояние до цели.
  3. Подсветка. В ночное время для совершения точных выстрелов важно видеть не только цель, но еще и прицельную сетку. Для этого используется подсветка, которая в условиях слабой освещенности или отсутствия освещения вовсе дает возможность осуществлять максимально точные выстрелы по цели. Она реализуется разными способами, но самый распространенный вариант — применение светодиодов.
  4. Механизм для совершения вертикальных и горизонтальных поправок. Это одно из главных конструктивных приспособлений, которое предназначено для того, чтобы выполнить максимально точную настройку оружия. Состоит поправочный механизм из двух или более подвижных устройств с нанесенной шкалой. С их помощью выполняется перемещение сетки по вертикальной или горизонтальной плоскости. Величина угла смещения указывается в техническом описании к конкретной модели прибора.
  5. Корпус. Он исполняет разные функции – от связующей всех составных элементов прицела до защитной. Изготавливается из прочных стальных материалов, которые в дополнение ко всему характеризуются небольшим весом. Качество корпуса — это не только прочность материала, но еще и обеспечение высокой степени его герметичности, что исключает попадание внутрь устройства влаги и пыли.
  6. Окуляр. Состоит из системы линз, главной целью которых является увеличение изображения картинки.

От качества используемых линз и степени их увеличения изображения зависит дальность действия оптического прибора.

Какие преимущества применения оптических устройств

Прицелы оптические предназначены для применения не только на винтовках, но и на пистолетах. Выбирая прибор, необходимо учитывать дальность действия используемого оружия. К преимуществам применения оборудования относятся следующие характеристики:

  • обеспечивается точность выстрелов;
  • устройства способны собирать свет, что увеличивает качество изображения при слабой освещенности;
  • есть возможность ведения точной стрельбы людьми, которые имеют такие заболевания глаз, как близорукость, дальнозоркость и астигматизм.

Оптические прицелы особенно важны для любителей охоты. Они позволяют поразить цель, находясь на большом от нее расстоянии. Однако здесь также важно использовать соответствующие виды огнестрельного оружия. Это винтовки и карабины с большой дальностью действия. Специально для гладкоствольных ружей, которые предназначены для использования на ближних расстояниях, выпускаются коллиматоры. Главными их предназначениями являются облегчение стрельбы и ускорение процесса прицеливания.

Полевые испытания 18 лучших прицелов

Тактические прицелы: общие результаты полевых испытаний.


Выводы и общие оценки с крупномасштабных полевых испытаний дальнобойных тактических прицелов в диапазоне цен от $1500. Это небывалый доселе подход к тестированию лучших прицелов, какие только существуют на рынке! На всё потрачено более 400 часов, тесты составлены по советам некоторых наиболее уважаемых экспертов в данной области. Цель этого проекта заключается в том, чтобы дать стрелкам на дальние дистанции собранные мною сведения, чтобы они смогли увидеть за что платят деньги.
Я опубликовал максимально исчерпывающие сведения, и приглашаю вас ознакомиться с ними… постараюсь подвести итоги.



  1. Bushnell Elite Tactical DMR 3. 5-21×50
  2. Bushnell Elite Tactical XRS 4.5-30×50
  3. Hensoldt ZF 3.5-26×56Kahles K 6-24×56
  4. Kahles K 6-24×56
  5. Leupold Mark 6 3-18×44
  6. Leupold Mark 8 3.5-25×56
  7. March Tactical 3-24×42 FFP
  8. Nightforce NXS 5.5-22×50
  9. Nightforce ATACR 5-25×56
  10. Nightforce BEAST 5-25×56
  11. Schmidt and Bender PMII 5-25×56
  12. Schmidt and Bender PMII 3-27×56
  13. Steiner Military 5-25×56
  14. US Optics ER25 5-25×58
  15. Valdada IOR 3.5-18×50
  16. Valdada IOR RECON Tactical 4-28×50
  17. Vortex Razor HD 5-20×50
  18. Zeiss Victory FL Diavari 6–24×56


Прицелы были отобраны согласно критериям:
Цена от $1500 (пришлось ограничить цену, чтобы соранить адекватное количество моделей)
Имеют переменную кратность: минимальную не более 6х и максимальную не менее 18Х
Доступен тактический вариант сетки (наподобие мил-дот).

А почему Вы не добавили?.. —
  • Premier – уже не выпускаются
  • Tangent Theta 5-25×56 – Tangent Theta был всё ещё на стадии подготовки к производству, и мне не смогли прислать тестовый образец прицела.
  • Vortex Razor HD Gen II 4.5-27×56 – к началу моего теста Vortex так и не приступил к его производству, и не смог прислать мне тестовый образец.
  • SWFA Super Sniper – большинство моделей ниже предельной цены $1500, есть только одна модель стоимостью ровно $1500.
  • Counter Sniper – шутите? 🙂
  • Мой любимый прицел – либо не соответствует вышеприведенным требованиям, либо не является популярной моделью в данном сегменте рынка, либо он уже представлен среди 18 прицелов этого теста.



О тестах

«НЕ ПРИНИМАЙТЕ НИЧЕГО НА ВЕРУ! Суть заключается в основах, в том чтобы всё измерить, и развеять все догадки. Не думайте что то, что он говорит – не было проверено
Брайн Литц, прикладная баллистика для стрельбы на дальнюю дистанцию.

Вышеприведенная цитата являет собой философию жизни Брайна Литца. Я попытался найти объективный подход к количественной оценке параметров. Учтите, что это полевые испытания, а не лабораторные… не берусь утверждать что они безупречны. Но я приложил все усилия чтобы они были точными и объективным насколько это возможно, используя то оборудование которое мог себе позволить.

4-недельная подготовка к проекту была интенсивной, я просил высказать свои мнения о том, какие прицелы должны быть включены в список, и попросил дать оценку детальным тестам, которые собирался провести. Ответы помогли поднять этот проект на новый уровень. Я перечислил некоторых из тех людей, которые помогли в прошлый раз, и еще раз спасибо инженерам оптики, экспертам промышленности, компаниям-производителям прицелов, и отдельным читателям, пожертвовавшим временем и силами для помощи.

В этом тесте приняла участие оптика общей стоимостью $70 000. Большей часть было по одному прицелу на каждую модель, многие были взяты прямо у производителей. В идеале я бы взял по 5 и более прицелов на каждую модель наугад из разных магазинов по всему миру… но затратил бы на это $350 000. Занять $350К затруднительно (а дилеры не выстроились в очередь чтобы предложить мне прицелы), это еще и отняло бы гораздо более 400 часов, потраченных на тестирование лишь 18 прицелов, на анализ и публикацию информации. Это нелепо. Такое углубленное тестирование 90 прицелов – было бы просто невозможно.

И хотя полевые испытания, — это оригинальный способ оценки прицелов, всё же не следует воспринимать их как Истину. Это всего лишь еще один способ тестирования. Прочитав отзывы (Ильи Кошкина и BigJimFish), поговорив со стрелками имеющими опыт практической стрельбы и разбирающимися в оборудовании, и глядя на то что используют эксперты – лично я рекомендую взвешенный подход.

Моя цель не заработок на вебсайте. На данный момент я больше потратил, чем приобрел. Ко мне обратилось несколько производителей (в том числе производителей некоторых прицелов из этого теста), с предложениями спонсировать сайт. От всех предложений я отказался. Хочу оставаться независимым и объективным, чтобы можно было доверять мне. Я очень увлечен стрельбой на дальние дистанции, это мое хобби. А работа у меня и так отличная, в совершенно другой области. Я доволен своей зарплатой, и считаю что могу позволить себе быть идеалистом. В конечном счете полагаю что стрелковому спорту требуется независимый голос, который невозможно купить, и который готов рассказать всё как есть на самом деле, вот я и пытаюсь им быть. Я не получаю от производителей ничего, и даже не заинтересован в этом. Не хочу размышлять о том, какие выражения мне придется подбирать если найду недостатки в их продуктах. Может быть это звучит неправдоподобно, но так оно и есть.

Оптическая производительность

Я применил новый подход к количественному измерению оптических характеристик. Вместо того чтобы вдаваться в технические подробности, такие как покрытие и HD стекла, я сосредоточился на окончательном результате: общем качестве изображения, воспринимаемом пользователем. Это была единственная часть моего полевого испытания, не поддающаяся прямому измерению, на такую меру я пошел чтобы развеять предубеждения. Я провел двойной тест, «вслепую» принимая результаты от 6 людей (никто из них не знал в какой прицел он смотрит) различных возрастов, большинство из которых них были незаинтересованными лицами.



Проверка оптической четкости производилась в помещении с заданными условиями, использовались проверочные диаграммы для глаз и другие стандартизированные средства на 100 ярдах. Диаграммы для глаз похожи на те которыми пользуются окулисты для проверки зрения.

Также я измерил фактическое поле зрения. С помощью многих специалистов в области оптики я нашел способ измерения поля зрения в любом прицеле на 18Х (вместо того чтобы довериться метке на кольце увеличения). Это позволило измерить и сравнить поле зрения всех прицелов.

Я придумал способ определять максимальное увеличения (в зависимости от стрелка), и на основе этого вычислял коэффициенты масштабирования. На фото ниже – иллюстрация этого подхода, но тестировал производительность прицелов я более скрупулезно.

Механическая производительность

Механическая производительность очень важна, но часто игнорируется стрелковой общественностью. Вот что сказал по этому поводу основатель/президент «Horus Vision» Деннис Саммут:
«Ежегодно в стрелковой общественности накапливаются горы информации. Когда речь заходит о прицелах, основное внимание авторов уделяется внешнему виду, габаритам, весу, прицельной сетке, разрешению изображения, ширине диапазона поправок, и другим сходным характеристикам. Но невозможно найти статью, в которой бы оценивался конкретный прицел, или имелись тесты на группу, и точно вычислялись бы превышения и поправки на ветер».
В эту часть испытаний я вложил много трудов, т.к. осознаю вклад в оружейную общественность от этой работы. Я провел много проверок, одной из основных был анализ точности калибровки регулировок от 5 до 20 мил. Многие эксперты полагают что вы проверите свой прицел, лично я после этой проверки понял почему они были столь категоричны. Даже лучшие прицелы не соответствуют нашим ожиданиям. Мне удалось подсчитать погрешность каждого прицела. После того как я опубликовал результаты по механике, многие решили тоже проверить свои прицелы, я связался с теми из них кто заявили что их результаты оказались идентичными опубликованным.

Также я проверил перекрестья прицельны сеток. Я измерил максимальные значения поправок высоты в каждом прицеле, и протестировал их на винтовке.

Эргономика

По использованию прицелов я опубликовал много такой, которой больше нигде не было. Это помогло сравнить параметры, узнать которые можно только если есть возможностью взять прицел и пользоваться им несколько дней. Я поднял такие темы как вес и габаритные размеры, удаление выходного зрачка, также обратил внимание на то, насколько легко читаются цифры на барабанчике, какое расстояние между кликами, и т.п. Характеристики прицелов я держал в уме.




Дополнительные функции

За последнее время оптические прицелы вышли на новый уровень и обрели множество функций. Это может привести к путанице в функциях прицелов вследствие недостатка (или запутанности) информации, или плохого ее предоставления на сайтах или в инструкциях. Ситуацию усугубляет то, что разные производители по-разному называют одни и те же функции. Я перелопатил всё это, и представил в удобной для сравнения форме.

Для тех кто стреляет на дальние дистанции наиболее важным моментом является прицельная сетка, поэтому я составил исчерпывающую галерею, в которой представлены тактические сетки, имеющиеся в каждой модели. Также я изучил в каких прицелах имеются такие функции как ZeroStop, фиксация барабанов, подсветка, двойной барабан, более тактильный клик, обнуление без инструмента, цельная трубка прицела, mil-spec анодирование, и прочее. Я сравнил модели с первой фокальной плоскостью (FFP) и со второй фокальной плоскостью (SFP). Напоследок я сравнил гарантии на каждый прицел. Я намерен дать вам представление о том как много дополнительных функций имеется в каждом прицеле, а также всё сравнить.




Итоги

Перед публикацией я провел опрос среди более чем 700 читателей: какие характеристики по мнению стрелковой общественности являются наиболее важными для дальнобойного тактического прицела. Например, что важнее: оптическая прозрачность или механическая прочность? Отзывы помогли мне оценить степень важности различных характеристик от общих результатов. И результаты стали отражать то, что наиболее важно в высокоточной стрельбе, не основываясь на мнении одного единственного человека. Вот результаты опроса:



Как видите, наиболее важным стрелки считают механические характеристики (точность калибровки кликов и диапазон регулировок), и считают их чуть более важным, чем оптические характеристики (разрешение, контрастность, угол обзора и коэффициент масштабирования). Дополнительно я сгруппировал «расширенные функции», в которые входят параметры сетки, фиксация барабанов, ZeroStop, подсветка итд. Затем идут эргономичность, размеры и вес прицела, а также общее удобство использования.

Основываясь на этом опросе и на множестве разговоров со стрелками на дальнюю дистанцию, я и разработал очень подробный тест для тактических прицелов. Его я использовал чтобы выставить оценку 18 прицелам, которые я проверял.






Лучший Тактический прицел

Вот общие результаты с полевых испытаний, с учетом вышеописанных степеней важности характеристик:


Schmidt and Bender PMII 5-25×56

Этот прицел находится на вершине топа, что подтверждает и тот факт что большинство стрелков используют именно его. Проверенная конструкция, в то время как S&B 5-25×56 не лидирует ни в какой категории. Я проверял оптическую прозрачность также у Цейсс, но Schmidt and Bender PMII 5-25×56 по своему классу оказался выше остальных прицелов. Также у него наибольшее поле обзора. Дизайн и общее впечатление от Schmidt and Bender PMII 5-25×56 оказались наилучшими для многих тестировщиков.



Nightforce BEAST 5-25×56

На втором месте Nightforce BEAST 5-25×56. Он был выпущен компанией Найтфорс в 2013 году, и имел множество инноваций. В тесте был прицел только с первой фокальной плоскостью (FFP). Диапазоны настроек огромны! У прицела двойной барабан с невероятно широким диапазоном. Но не все были в восторге от переключателя на ½ клика на барабане, поскольку перед выстрелом приходилось проверять также и его, помимо всего остального. К тому же из-за переключателя и фиксатора барабана профиль прицела довольно высокий. Но хватило других параметров, чтобы поднять этот прицел на второе место.


 После этих двух прицелов тест затруднился. Третье и восьмое место разделяло всего 1,4 балла. Это разница всего лишь в 4%. Но невзирая на схожесть оценок, было и множество различий, определивших места каждому прицелу. Некоторые прицелы показали выдающиеся характеристики в одном, а в другом характеристики оказались провальными, остальные же прицелы показали среднюю производительность.



Kahles K 6-24×56

Kahles – это дочерняя компания Swarovski. В Европе ониочень, и теперь возвращаются в США. У Kahles богатая история, первый свой прицел они произвели в 1899 году. Kahles K 6-24×56 оказался сильным участником. Стекло у прицела оказалось не таким уж хорошим по сравнению с другими прицелами, но работа механизмов была безупречной. Также он оказался самым легким прицелом в верхней половине списка, и у него было самое широкое поле обзора среди всех протестированных прицелов. У прицела Kahles один из самых маленьких коэффициентов масштабирования (т.е. диапазон регулировки кратности) среди этой группы прицелов. Необычный элемент дизайна – кольцо отстройки параллакса вместо выступающего бокового барабана, но тестировщики его не оценили. Но в целом Kahles впечатляет.



Hensoldt ZF 3.5-26×56

Мы подошли к самому интересному прицелу в нашем обзоре! Форма прицела была специально разработана инженерами Hensoldt. Прицел экстремален! Над ним трудились несколько лет. Он оказался безупречным в тесте механики, по качеству картинки в целом занял 3-е место, у него один из самых больших коэффициентов увеличения из всех представленных прицелов. Барабан двух-оборотный с двухвитковой шкалой. Клики барабана очень четкие. Но по сегодняшним меркам этот прицел считается уже тяжелым и громоздким. Поставляется он только с одним вариантом прицельной сетки.



US Optics ER-25 5-25×58

US Optics ER-25 5-25×58 занял пятое место. Это лучший результат среди прицелов в ценовом диапазоне $3000-4200. Он был один из трех прицелов, которые безупречно выполняли как механическую калибровку сетки, так и показывли хорошие результаты визуального теста. US Optics предлагает нам большой выбор опций, которых нет у других производителей (цвет Cerakote, цветная подсветка, встроенный в окуляр уровень, более 10 вариантов прицельных сеток, и даже возможность изготовить сетку по желанию заказчика). Можо назвать его лучшим прицелом этой компании. Также имеется очень полезная функция, расширяющая поправки по высоте благодаря особой механике. Один недостаток: прицел на 1,6 дюйма больше чем любой другой в тесте, что делает его менее удобным. Нажатие на барабан EREK не такое четкое как у других прицелов из пятерки лучших, но это нисколько не влияет на механическую точность. Также шкала нанесена только на один оборот барабана, а на втором и третьем обороте уже возможна путаница при внесении поправок. Однако в целом US Optics ER-25 5-25×58 – это отличный во всех отношениях прицел, специально спроектированный для экстремальной стрельбы.



Leupold Mark 8 3.5-25×56

Leupold Mark 8 3.5-25×56 попал на 6-е место благодаря очень сбалансированной производительности. У него почти идеальная механика, и один из самых больших коэффициентов масштабирования (т.е. диапазон регулировки кратности) в этой группе. Есть несколько полезных функций на барабане, в целом управление барабаном мягкое, но информативное. Также имеется и вариант барабана с функцией ZeroStop, который предпочитали некоторые тестировщики. В целом прицел по всем параметрам выше среднего.



Valdada IOR RECON Tactical 4-28×50

Этот прицел попал на седьмое место. У него второе по величине поле зрения и огромный коэффициент масштабирования (диапазон регулировки кратности). Имеется кольцо отстройки от параллакса вместо стандартной боковой ручки, которую некоторые тестеры признали неудобной в позиции лежа. Величина вертикальных поправок составила 38,0 мил, механика полностью протестирована, но прицельная сетка протестирована не была (только 3 из 18 прицелов прошли этот тест). Существенный недостаток: есть только один вариант прицельной сетки, но возможно он вам понравится. Также он был одним из самых тяжелых прицелов, диаметр его трубы 40 мм. В этом прицеле были также и некоторые другие инновационные фишки.

Leupold Mark 6 3-18×44

Это один из самых легких прицелов в данной группе, почти наполовину легче некоторых других моделей. Также он в этой группе самый компактный. Механическая калибровка почти идеальна. Прицел не обладает высокой оптической прозрачность. Барабаны обеспечивают всего 20 мил высоты вертикальных поправок, и в итоге прицел оказался на втором месте из 18 протестированных. Удивительно что компактный Leupold Mark может конкурировать с полноразмерными прицелами.



Bushnell Elite Tactical DMR 3.5-21×50

Этот прицел попал на девятое место. Он превосходит прицелы с ценами в 6 раз выше! Этот прицел очень компактный, всего 13.3», — один из самых коротких в группе. У него большой запас вертикальных поправок, механическая калибровка средняя,но качество изображения ниже среднего. Однако пока вы оцениваете его стоимость, Bushnell Elite Tactical DMR предлагает за эту цену отличную производительность, сравнительно с любыми другими прицелами.



Nightforce ATACR 5-25×56

Завершает топ-10 ATACR 5-25×56. В Nightforce он признан лучшим прицелом в диапазоне цен $2000-3000. Выяснилось что и до 4-го места среди прицелов попадалась отличнейшая по качеству изображения оптика. Высота поправок у этого прицела 38,4 мил, — на втором месте в тесте. На выбор предлагается всего три прицела, но неплохих. Самым большим недостатком является вторая фокальная плоскость, а большинство стрелков на дальние дистанции предпочитают первую фокальную плоскость (80% представленных прицелов были в первой фокальной плоскости).



Schmidt and Bender PMII 3-27×56 High Powe

Он был самым неожиданным на испытаниях. Я проводил предварительное голосование о том, какой прицел окажется на первом месте, и сам проголосовал за этот прицел… но ошибся. Schmidt and Bender обладает наибольшим коэффициентом масштабирования (широким диапазоном увеличения) в этой группе, но на испытании мне не удалось добиться такой производительности. В оптическом тесте он показал результат чуть ниже среднего, и одно из самых узких полей зрения. Schmidt and Bender попросил меня отправить им этот прицел для проверки, и обнаружили в нем один дефект, ухудшающий качество картинки. Механика также оказалась не настолько хорошей. На ½ клика он давал 5 мил, затем на один полный клик 5, 10, 15 и 20 мил, что затрудняло внесение поправок. Конечно, возможно мне просто попался брак, но думаю за $6000 никому не хотелось бы получить нечто подобное. Уверен что когда инженеры Schmidt and Bender проработают все эти вопросы, этот прицел займет первое место.



Nightforce NXS 5.5-22×50

Это еще один прицел, обеспечивающий высокую производительность за свою цену. Даже в самом Nightforce некоторые сотрудники были удивлены тем, что по оптической прозрачности этот прицел занял 5-е место. Качество и яркость изображения были даже лучше чем у именитых прицелов с более широким объективом. Также он прошел проверку механики. Главный недостаток – вторая фокальная плоскость. Еще у него был один из самых маленьких коэффициентов масштабирования, как у устаревших моделей.



Steiner Military 5-25×56

У этого прицела особый дизайн барабана, предотвращающий случайное его проворачивание. По оптике и механике прицел хороший, но не отличный. У него всего два варианта прицельной сетки, но один из них – очень популярная сетка MSR. Она наиболее популярна у стрелков на дальние дистанции. Выглядел прицел как танк. Еще стоит заметить что Steiner дает гарантию без вопросов.



Vortex Razor HD

Этот прицел занял четырнадцатое место. У него самые широкие вертикальные поправки – более 40 мил. Но поле зрения и коэффициент масштабирования у него одни из самых маленьких. Прицел страдает механической погрешностью в 1,1%, впрочем в Vortex заявляют что с радостью возьмут любой их прицел, в котором обнаружится большая погрешность. Vortex дает самую смелую гарантию, и у него самый быстрый сервис.



Valdada IOR 3.5-18×50

У этого прицела оказалась хорошая оптическая прозрачность. Механическая калибровка оказалось средней, с погрешностью 0,5%. Размер вертикальных поправок всего 20 мил, в этом он слабейший в группе. Существенный недостаток: прицел был только один, и некоторым тестировщикам он к сожалению не понравился.



Bushnell Elite Tactical XRS 4.5-30×50

Занял 16-е место. Оптическую прозрачность я протестировал плохо (имейте в виду что у меня был всего один прицел для теста). Оптическая прозрачность была примерно на 8-м, 9-м или 10 месте. Плохо, но не катастрофично. Механическая погрешность составила 0,8%. Не критично, но неприятно. Прицел обеспечивает 20 мил вертикальных поправок. Доступно всего три варианта сеток, но все три – превосходные: G2DMR и две самые популярные сетки Horus.



March Tactical 3-24×42 FFP

У прицела посредственная производительность механики, отчего он и опустился до 17-го места. Я протестировал два прицела (один МОА, один мил), и у обоих была механическая погрешность в 2%. Опубликование этого факта подтолкнуло других стрелков проверить свои прицелы March Tactical, и некоторые из них сообщили что их результаты оказались идентичными моим. Предполагаю что этот прицел единственный в списке, который использует сетку натовского стандарта мил (1/6400) вместо истинного «математического» мил (1/6284). Габариты прицела меня не порадовали, а качество изображения оказалось на последнем месте. С другой стороны у него самый большой коэффициент масштабирования (диапазон увеличения) из всего списка, и самый малый вес. March – новая компания, и сейчас работает над прицелами с 10-кратным зумом (т.е. 50х). Надеюсь что они решат эти проблемы.



Zeiss Victory FL Diavari 6-24×56

Завершает наш список. Странный прицел. Я начинал его тестирование с оптической прозрачности, и не нашлось ни одного прицела лучше Цейса. Качество изображения было первоклассным. Когда я впервые достал его из коробки и заглянул в него… то подумал что он был претендентом. Но всё оказалось не так. Во-первых это прицел SFP, а большинство стрелков, если есть выбор, — предпочитают FFP (таких прицелов в списке было 80%). Коэффициент масштабирования был самым маленьким. Для дальнобойного прицела ему явно не хватает вертикальных поправок, эквивалентных 16 милам. В среднем это почти вдвое ниже чем у остальных 17 прицелов. Разметка на барабане была 1:4 клика на 100 ярдов, но при сетке милдот можно запутаться при внесении поправок. Целевая аудитория Цейса – охотники, до тактического прицела ему далеко. Но если внести в прицел несколько простых дополнений, то прицел станет пригодным и для стрелков-тактиков. В будущем, надеюсь, Цейс при проектировании новых линеек прицелов решит эти вопросы. Если он это сделает, то очень скоро превратится в серьезного конкурента.




Идем дальше

Некоторые авторы выкладывают упрощенные результаты с рейтингом типа А, В и С. Похоже что они не считают нас достаточно умными для самостоятельной интерпретации результатов (или может быть их результаты основаны не неполных данных). У меня подход иной, я стремился к 100%-й информативности. Я выложил подробные отчеты и разбил их по направлениям.

Я подробно опубликовал каждый фрагмент данных, не стесняйтесь и вы рассчитать свой собственный результат по желаемым вами критериям. Мне кажется что это отличная система подсчета, представляющая интерес для тех кто в теме.




Лучший прицел за свою цену

Общая оценка ставилась исходя из производительности. Прицелы разбиты по диапазону цен. Таблица получилась уникальной. (Прицелы с одинаковыми диапазоном увеличения и размером объектива считались одной моделью.)



Теперь давайте сравним цены. На графике внизу показана средняя цена. Там где вы видите синюю линию, возвышающуюся над зеленой, — это критической значение. Это значит что прицел набрал много баллов относительно своей цены. Если зеленая лини находится выше синей, это значит что прицел не соответствует своей цене.



Здесь наглядно показано что существует много хороших прицелов, стоящих своей цены. Производители активно конкурируют и как следствие производят потрясающие модели прицелов. Никто раньше и предположить не мог какой гигантский скачок сделает оптика за 20 лет.

На графике ниже показан еще один способ визуализировать производительность, и ту цену, которую вы платите за производительность. По сути это стоимость каждого параметра в долларах США. Всё сгруппировано по диапазонам цен, каждая группа сортируется по наивысшему значению. График также поможет увидеть снижение выгоды по мере движения в сторону более дорогих прицелов, что означает больший прирост цены за небольшой прирост производительности.






Заключение
Существует много ответов на вопрос какой прицел нужен вам. Ответ очень сильно будет зависеть от вашего дохода и от того как вы планируете использовать прицел. Всё сводится к поиску баланса между дизайном, функциям, производительности, и ценой, с учетом предназначения прицела.

Как я уже говорил, я потратил на всё более 400 часов просто чтобы помочь стрелкам ответить на вопрос за какой прицел им стоит заплатить. Когда вы собираетесь потратить большую сумму денег на прицел, вам ведь захочется принять правильное решение, и я надеюсь что благодаря этому полевому испытанию у вас теперь будет информация для принятия обоснованного решения.

Также я надеялся разработать понятные методы сравнения продуктов, и возможно вдохновить людей применять этот метод в других областях. Конечно это потребует большой работы. Понимаю что некоторые результаты были спорными, но как один участник заметил, — «Думаю что в конце концов хороший прицел будет выбран конечным пользователем за один шаг». Не могу не согласиться. Эти данные будут двигать индустрию вперед, и от этого мы все только выиграем.


Оптика. как устроены оптические прицелы и кому верить?


  • В таких прицелах сетка всегда остается в центре поля зрения, а перемещается только изображение цели.
  • 6. Подсветка прицельной сетки.
    Тонкие прицельные сетки иногда могут быть плохо видны в сумерках или на
    фоне растительности. Чтобы избежать этого в некоторых прицелах
    предусмотрена подсветка прицельной сетки.
    Предпочтительнее
    прицелы, в которых есть регулировка яркости подсветки, так как при
    низкой освещенности слишком ярко подсвеченная сетка может даже мешать
    видеть цель. Некоторые модели прицелов имеют двойную подсветку сетки,
    чаще всего красную и зеленую, что особенно удобно в глубокие сумерки.
    Иногда узел подсветки совмещают с узлом ввода поправок.

    Каким образом делается подсветка прицельной сетки?
    В
    старинных и армейских прицелах сетка выполнялась из нитей по принципу
    спирали лампы накаливания — такие элементы еще совсем недавно можно
    было увидеть в кассовых аппаратах, табло на вокзалах и древних
    калькуляторах, где светились проволочные цифры. Проволочная сетка
    выглядит черной, когда выключено питание и оранжевой, когда питание
    включено.
    В современных прицелах установлен светодиод, который
    засвечивает либо изображение всей прицельной сетки целиком или только
    ее полупрозрачную центральную часть, иногда даже просто точку в
    перекрестье сетки.

    Так называемая «арбалетная» прицельная сетка с зеленой подсветкой.

    7. Корпус прицела
    — изготавливается из прочных легких сплавов и объединяет все узлы
    прицела в единую конструкцию, которая должна обеспечивать высокую
    стойкость систем и механизмов прицела к воздействию ударных нагрузок
    возникающих при при стрельбе.

    Увеличение
    Оптические прицелы можно разделить на две основные группы:

    • 1. Прицелы с постоянной кратностью.
      Отличаются
      большой светосилой и потенциально дают более чёткое изображение. В их
      конструкции нет массивных подвижных элементов (за исключением линз и
      узла поправок прицельной сетки), их оптическая система состоит из
      меньшего количества линз, которые, как бы не были совершенны, всё же
      поглощают свет. Прицелы с постоянной кратностью предпочтительнее, если
      точно известно в каких условиях и на каких дистанциях стрельбы они
      будут использоваться.
    • 2. Прицелы с переменной кратностью (панкратические).

      Прицелы
      с переменной кратностью потенциально темнее, поэтому для их
      производства требуются более качественные линзы, но такие прицелы и
      более универсальны, поскольку позволяют изменять поле зрения, угол
      которого обратно пропорционален кратности: чем больше кратность, тем
      меньше поле зрения.
      Если у прицела с переменной кратностью сетка
      находится в фокальной плоскости объектива, т.н. передней плоскости,
      FFP, то с ростом увеличения укрупняются видимые размеры и цели и
      прицельной сетки.
      У прицела с сеткой в фокальной плоскости
      окуляра, т.н. задней плоскости, SFP, при изменении кратности растет
      только изображение цели, а видимые размеры прицельной сетки и толщина
      ее нитей остаются неизменными.

    Выбор кратности прицела
    зависит от того, на каком оружии для каких целей и в каких условиях
    предполагается его использовать: для спортивной стрельбы по мишеням в
    тире или для охоты, а так же от ее разновидности.
    Для стрельбы на небольших дистанциях — до 60м лучше использовать прицелы с небольшой кратностью (1,5 : 4-6х).
    Эти
    прицелы легкие, небольших размеров, позволяют вести уверенную стрельбу
    быстро, иногда даже навскидку, без тщательного прицеливания, возможно с
    двумя открытыми глазами.
    Прицелы с кратностью больше 6х
    предназначены для стрельбы не спеша, хорошо выцеливая. Такие прицелы
    должны иметь качественную оптику — бОльшую светосилу, высокое
    светопропускание оптической системы, высокое сумеречное число, большую
    контрастность изображения и точную работу механизмов поправок. И первые
    и вторые независимо от кратности могут иметь подсветку прицельной
    марки.

    Недостатком всех прицелов с большой кратностью
    увеличения является малое поле зрения, затрудняющее поиск цели на
    больших дистанциях и стрельбу вблизи по движущимся целям. Этого
    недостатка частично лишены панкратические прицелы — можно установить
    минимальную кратность, чтобы быстро прицеливаться с двумя открытыми
    глазами для стрельбы на малую дистанцию или по движущейся цели. По
    удобству применения это сравнимо с колиматорными прицелами, при этом
    сохраняются все достоинства прицелов с большой кратностью увеличения.

    Параллакс

    quote:
    (греч. &#960;&#945;&#961;&#945;&#955;&#955;&#940;&#958;, от &#960;&#945;&#961;&#945;&#955;&#955;&#945;&#947;&#942;, ‘смещение, чередование’)

    Оптическая
    система прицела устроена таким образом, что изображение удаленной цели
    проецируется объективом в плоскость, где расположена прицельная сетка.
    Параллаксом в прицелах называют несовпадение плоскости сформированного
    объективом изображения цели с плоскостью прицельной сетки. Это может
    быть как передняя фокальная плоскость (объектива, FFP), так и задняя
    фокальная плоскость (окуляра, SFP).

    Заметить параллакс нетрудно: в стариииинные времена, когда ВСЕ прицелы имели прицельную сетку только в фокальной плоскости объектива
    при смещении глаза перпендикулярно оси прицела можно было заметить, что
    изображение цели «плывет» относительно центра сетки и прицельная точка
    как бы <съезжает> с цели. Для точной стрельбы было необходимо —
    но в то же время достаточно нелегко — уметь быстро найти и удерживать
    во время прицеливания нужное положении глаза в точности на оптической
    оси прицела.

    В современных же прицелах, где сетка расположена в
    задней фокальной плоскости (окуляра) при смещении глаза стрелка с
    оптической оси прицела заметного смещения прицельной сетки не происходит.
    Но,
    как это ни удивительно, параллакс в них тоже есть и увидеть его так же
    легко, вот только проявляется он совсем по другому — размытостью
    прицельной сетки и невозможностью видеть одновременно и с одинаковой
    четкостью изображение цели и прицельной сетки, если цель находится не на бесконечно-удаленной дистанции (обычно в жизни имеет место стрельба на расстояния, несколько меньшие бесконечности).
    Чтобы
    видеть одновременно изображение цели и прицельной сетки с одинаково
    высокой четкостью на небесконечно удаленной (малой) дистанции нужно
    вносить поправку в настройки оптической системы прицела для каждой
    конкретной дальности стрельбы, меняя межфокальное расстояние объектива
    и окуляра.

    Для устранения параллакса в высококлассных прицелах
    имеется механизм фокусировки объектива, позволяющий поместить
    изображение от объектива точно в плоскость прицельной сетки. Обычно для
    этого перемещают всю систему линз объектива прицела или только
    внутреннюю его часть, расположенную ближе к сетке. На оправе объектива
    наносится шкала, обозначающая дистанцию фокусировки в метрах или ярдах.
    Параллакс устраняется настройкой объектива на нужное деление дистанции
    стрельбы.

    Различают два вида устройства отстройки параллакса — AO (Adjustable Objective) и SF (Side Focusing).
    Первый способ (AO)
    — кольцо отстройки параллакса расположено прямо на объективе прицела
    (отсюда и название). Этот способ более распространен в виду его
    незатейливости и простоты реализации, а проще говоря — незначительного
    удорожания прицела с AO.
    Но дешевизна, как всегда, имеет и
    обратную сторону — невозможно крутить кольцо отстройки параллакса
    объектива не меняя положения изготовки для стрельбы, что не всегда
    удобно.

    SF — механизм отстройки параллакса размещен сбоку
    прицела и для пущей вящести его часто снабжают огромным штурвалом,
    служащим для удобства и плавности отстройки параллакса, не меняя
    изготовки и положения головы и тела стрелка при прицеливании.

    Подробнее о том, что же такое АО и SF читайте тут:

    Про параллакс и светлость, а проще — как устроен оптический прицел.
    Что такое настройка параллакса? (paralax settings)


    Хорошим можно считать оптический прицел, имеющий следующие свойства:
  • Высокий коэффициент светопропускания в синем диапазоне спектра (изображение не должно быть желтым).
    .
    В принципе нет большой разницы, желтой или синей вы будете видеть цель
    в ее последние минуты, но из-за неточной цветопередачи страдает
    контрастность.
  • Высокая резкость и контрастность картинки.
  • Возможно бОльшее поле зрения.
  • Большое удаление выходного зрачка.
  • Высокая герметизация корпуса, исключающая проникновение пыли и влаги.
  • Заполнение полости прицела азотом и защита внутренних поверхностей линз от запотевания.
  • Высокая стойкость систем и механизмов прицела к ударным нагрузкам при стрельбе.

  • Высокая точность и надежность установки линз, прицельной сетки и
    механизма ее юстировки, высокую точность и качество изготовления
    механических элементов (резьбовых соединений, пружинных систем) и
    других элементов управления.

  • Просто картинка просто прицела.


    Кому мало — вот здесь еще капля интересного:

    Сборник важной информации по оптике
    Грамотная пристрелка винтовки с ОП
    Объясните по устройству прицела
    Делимся опытом. Ремонт оптики
    Прицел глазами новичков
    Рейтинг оптики для ППП

    Vector Optics 6-25X56 FFP или бюджетный Front Focal
    Burris 4.5-14×42 или Bushnell 5-15×40
    Falcon Menace 4-14x44FFP

    Ну и немножко шизы: Оптические Прицелы — Самое Слабое Звено!


    Вполне
    понимаю, что ввиду сложности устройства оптического прицела, а также
    физических процессов в нем использующихся, тема получилась в стиле

    quote:Originally posted by Shershen:

    «Здрассте дети!
    На прошлом уроке мы прошли таблицу умножения.
    Тема сегодняшнего урока — функция и ее производная!»


    Уж извините.
    Если вы знаете как можно сделать проще и лучше — приму любые разумные предложения.

    Будет и с задней сеткой, терпение. Спокойствие, только спокойствие!


    Как работает коллиматорный прицел?

    Ничто не идеально, конечно, даже коллиматорные прицелы. У каждого типа оптики есть свои плюсы и минусы; почти все, что касается оружия — черт возьми, почти все в жизни — сводится к выбору набора недостатков, с которыми вы предпочитаете жить.

    Итак, каковы преимущества коллиматорных прицелов?

    Более быстрое прицеливание для начала и лучший потенциал для точности. Вы можете быстрее сориентироваться в цели и, при условии, что оптика правильно обнулена, наносить более точные удары (особенно из пистолетов с меньшим радиусом прицеливания) и, возможно, на большие расстояния.

    Другими словами, они являются лучшим прицелом, чем железные прицелы, в общих чертах. Вот почему спортсмены-стрелки и военные используют их годами.

    Но какие минусы?

    Во-первых, потенциал точности во многом зависит от размера сетки. Чем больше сетка, тем меньшую точность вы сможете получить по мере увеличения расстояния до цели; Точка размером 6 МОА представляет собой 3-дюймовый круг, который вы не можете увидеть на мишени на расстоянии 50 ярдов, так как оптика не имеет увеличения.Чем больше точка, тем меньше потенциал точности.

    На двоих оптика может сломаться. В отличие от прицелов с металлическим корпусом, типичный коллиматорный прицел представляет собой две линзы, расположенные вплотную друг к другу под металлической дугой. Их легко сломать, а их замена стоит дорого, если гарантия производителя не распространяется на повреждения, вызванные использованием в полевых условиях.

    Значит проблема с батареей. Хотя срок службы батареи типичного коллиматорного прицела измеряется годами, это основано на минимальном использовании; если у вас установлено более высокое значение яркости и вы часто его используете, это сократит срок службы батареи. В результате вы захотите менять их регулярно, с интервалом, зависящим от вас, от того, как вы его используете и так далее. Некоторые люди меняют батарейки еженедельно, так что будьте к этому готовы.

    Другим недостатком, хотя и незначительным, является кривая обучения. Вам нужно будет потратить время на пристрелку оптики, а затем научиться ею пользоваться, что, по всей вероятности, потребует более одной поездки на стрельбище. Они не подключи и играй.

    Объяснение прицелов

    Red Dot — что вам нужно знать!

    Прицелы Red Dot

    Перво-наперво: что такое оптика Red Dot?

    Коллизионный прицел — это тип оптики, который обычно используется на более близких дистанциях, обычно около 100 ярдов или меньше.Они чрезвычайно просты в использовании и могут помочь начинающим стрелкам с более простым прицеливанием. Красные точки — это именно то, как они звучат, имея красную точку в качестве сетки, когда вы смотрите через это устройство. Сетка — это точка или линия на оптическом устройстве (например, красных точках, прицелах и т. д.), которые используются в качестве измерительной шкалы и помогают находить объекты.

    Итак, как работают красные точки?

    В прицелах с красной точкой обычно используется красный светодиод. Это позволяет сетке с красной точкой оставаться на одном уровне с вашим оружием независимо от положения глаза.Красная точка состоит из наклонного сферического зеркала, отражающего красный светодиод. Это зеркало имеет специальное покрытие, которое пропускает только красный свет — отсюда и название «красная точка». Это позволяет вам легко видеть, куда вы целитесь, на более темном фоне или в зеленом лесу. Светодиодный свет потребляет очень мало энергии, позволяя красным точкам светиться сотни или даже десятки тысяч часов, в зависимости от настройки яркости. Положение зеркала позволяет зрителю видеть красную точку при наведении на цель, но красную точку нельзя увидеть, глядя с другой стороны, а это означает, что она не отпугнет животных, потому что свет не испускается.

    Что такое МОА?

    МОА означает «угловые минуты». Это связано с размером точки и тем, сколько она покроет на определенном расстоянии. Например, красная точка в 2 МОА меньше по размеру, чем красная точка в 6 МОА. 1 угловая минута примерно эквивалентна 1 дюйму на расстоянии 100 ярдов. Это означает, что если вы стреляете из пистолета, чтобы поразить цель на расстоянии 100 ярдов, а ваш коллиматорный прицел составляет 3 МОА, все ваши выстрелы попадут в пределах 3-дюймовой зоны (при условии, что стрелок целится в одну и ту же точку на мишени). цель для каждого выстрела).Большая красная точка может быть полезна, если вы охотитесь на быстро движущуюся цель с близкого расстояния. С другой стороны, меньшая красная точка даст вам более высокую точность при стрельбе на большие расстояния.



    Как далеко работают прицелы Red Dot?

    На дальность стрельбы коллиматорного прицела влияет множество факторов. Некоторыми из этих факторов являются размер точки, окружающая среда, доступность дневного света, размер цели и многое другое. Как правило, если вы используете коллиматорный прицел без увеличения, вы можете легко прицелиться в цель на расстоянии до 100 ярдов, если не больше.


    Какой прицел Red Dot мне подходит?

    При выборе коллиматорного прицела, подходящего именно вам, учитываются два важных фактора. Либо вам нужна более высокая точность на дальних дистанциях, либо вы хотите поразить быстро движущиеся цели, которые находятся не слишком далеко. Красные точки размером 4 МОА или менее идеально подходят для стрельбы по мишеням, если для вас важнее всего точность и аккуратность. Красные точки размером от 4 МОА до 5 МОА — безопасный «средний» вариант для быстрой и точной стрельбы.Все, что больше 5 МОА, отлично подходит для быстрого прицеливания и стрельбы, как правило, при охоте на любую быстро движущуюся цель. Независимо от того, что вы выберете, в X-Vision найдется что-то для каждого охотника!

    Как работает коллиматорный прицел?

    03 сентября 2020 г. | 22:03 2060

    Многие из тех, кто следит за рынком автоматического стрелкового оружия, вероятно, заметили широкую дискуссию вокруг использования новых моделей.По словам разработчиков, небольшие размеры и высокие баллистические характеристики делают новые модели чуть ли не мечтой и верхом совершенства. Профессиональные стрелки в большинстве своем более сдержаны в своих оценках. Не подвергая сомнению технические достоинства представленных на их суд образцов оружия, они отмечают их крайне низкую эффективность при стрельбе на средние и дальние дистанции.

    Дело в том, что подавляющее большинство новинок по традиции оснащаются штатным прицелом в виде мушки и целика. Короткая длина ствола кажется слишком близкой к глазу стрелка и не позволяет быстро и точно прицелиться. Попытки решить проблему путем оснащения оружия увеличительным прицелом или лазерным целеуказателем также не увенчались успехом. Выяснилось, что из-за малого поля зрения и малой светосилы оптический прицел эффективен только при стрельбе на дальние дистанции по малоподвижным и хорошо освещенным целям. Однако быстро поразить движущуюся цель на средней или малой дальности, а также вести огонь из прицела на ходу практически невозможно, т.е.е., в наиболее типичных условиях применения полуавтоматического оружия.

    Очевидно, что для того, чтобы высокие баллистические характеристики малогабаритного автоматического оружия стали реальным преимуществом, его необходимо оснастить прицелом с широким полем зрения, не требующим перекалибровки прицела при прицеливании. А для эффективной стрельбы прицельная мера такого прицела должна мгновенно определяться и быть хорошо видна при любом уровне освещенности. При этом желательно, чтобы на визирование не влияло сведение глаза с осью визирования.

    Всем этим требованиям в большей степени удовлетворяют так называемые коллиматорные прицелы.

    Что такое оптика с красной точкой?

    Оптическая схема большинства коллиматорных прицелов состоит из малогабаритного источника света и оптических систем, направляющих излучение источника света только на выходной зрачок прицела. Как правило, он передает изображение без увеличения, преобразовывая излучение источника света так, чтобы стрелок мог одновременно видеть четкое изображение дальнего поля зрения и прицельную марку в виде небольшого светового пятна при наблюдении через прицел.Смешение глаз стрелка с выходным зрачком прицела не влияет на видимое положение сетки на удаленной цели. Таким образом, стрелок может не фиксировать взгляд на оси ствола оружия и эффективно смотреть через оптику в сторону цели на расстоянии. Для точного прицеливания стрелок наводит на цель прицельную сетку светлым пятном.

    Важен цвет и видимый размер прицельной марки. Предпочтение его ярко-красному цвету обусловлено тем, что в природе практически не встречается красных предметов.Поэтому такой знак контрастирует с общим фоном предметов. Кроме того, красный цвет психологически воспринимается как цвет опасности, и на нем в первую очередь фиксируется внимание. Что касается видимого размера сетки, то ее оптимальный размер зависит от типа оружия. Если для длинноствольного нарезного оружия, предназначенного для стрельбы на дистанции более 150 метров, размер сетки желательно иметь близкой к максимальному разрешению глаза, то для охотничьего гладкоствольного и короткоствольного автоматического оружия предпочтительнее прицельная сетка с видимым размером около 10 угловых минут, что соответствует разрешающей способности глаза в условиях недостаточной освещенности и составляет примерно половину размера железной площадки полуавтоматической винтовки М-16.

    Как они работают?

    В простых и дешевых коллиматорных прицелах оптическая система обычно выполнена в прозрачном сферическом мениске на вогнутой поверхности. Имеется зеркальное покрытие, отражающее красный свет. В качестве источника света используется обычный красный светодиод. Взаимное положение мениска и источника света выбирают таким образом, чтобы ось прицеливания совпадала с осью отраженного от мениска светового луча, а источник света находился в фокальной плоскости мениска. В поле зрения не попал.Стрелок наблюдал за целью через прозрачный мениск. Свет светодиода, отраженный мениском, попадает в глаза стрелка, образованные на мишени, и он видит при этом четкое изображение светового пятна, указывающего точку прицеливания.

    Благодаря смещению оптических осей мениска, источника света и сетки эта система обеспечивает относительно небольшое поле зрения, при котором видимое положение сетки точно совпадает с точкой прицеливания. Открытая конструкция прицела не защищает оптику и источник света от влаги и грязи.Отсутствие защитного кожуха приводит к сильному засвечиванию мениска в условиях бокового солнечного света, что негативно сказывается на результатах съемки.

    Более дорогие модели используют линзовую оптическую систему и узкую светодиодную полоску прожектора с повышенной светоотдачей. Генерируемое оптической системой излучение формируется в поле зрения прицела с помощью спектрально-селективного зеркала. Поэтому поле зрения такого прицела больше. Для защиты оптической системы от влаги и грязи корпус большинства моделей герметизирован защитным стеклом.Также сетка обычно снабжена плавной или пошаговой регулировкой яркости сетки.

    Новинкой в ​​классе коллиматорных прицелов является оптическая система на голографических принципах. Благодаря этому прицел стал легче и меньше, его угол обзора увеличился более чем в три раза, а светопотери и энергопотребление уменьшились почти в два раза. МОА попаданий по целям при использовании коллиматорного прицела заметно снижается и, возможно, стремится к 1,

    .

    Плюсы и минусы коллиматорных прицелов

    На первый взгляд этот вопрос может показаться странным и неуместным.Ведь кажется, что любая помощь в прицеливании работает на повышение эффективности стрельбы. Но, не все так просто.

    Во-первых, прицелы с красной точкой могут вызывать привыкание. Если вы привыкли пользоваться таким помощником, то при его демонтаже у вас возникнут определенные проблемы. То же самое касается профессионалов, которые переходят на стрельбу из коллиматорных прицелов с большим опытом. Особенно это касается пистолетов. Если у вас большой опыт стрельбы, вы начинаете ориентироваться на отдачу оружия, а его движения доводятся до автоматизма.При установке дополнительных устройств начинаются проблемы с ориентацией на привычные ощущения, что приводит к снижению продуктивности.

    Привычка к коллиматорным прицелам может стать очень прочной, а сами прицелы не так надежны. Отдача, удары и небольшой срок службы пока не компенсируются даже передовыми технологиями производства и качественными материалами. Поэтому вероятность остаться без поддержки в самый ответственный момент очень высока. И в то же время вы будете чувствовать себя в лучшем случае некомфортно.

    Также коллиматорные прицелы хороши на близких дистанциях, где законы баллистики не столь критичны. Ведь точка показывает кратчайшее направление к цели. А на больших расстояниях придется учитывать и другие факторы.

    С другой стороны, невероятное количество различных моделей, которые вы можете найти на рынке сегодня, могут дать вам сбалансированную помощь при стрельбе в зависимости от вашего мастерства.

    Прицелы с красной точкой в ​​сравнении с прицелами с красной точкой и другой оптикой с красной точкой

    Давайте будем честными.Вопрос в заголовке некорректен. Современный рынок предлагает такое невероятное количество оптики и коллиматорных прицелов и прицелов, что сложно сказать, какой из них лучше для вас. Откровенно говоря, их практически невозможно даже классифицировать в каких-либо узких рамках.

    1. Multi-Reticle System, закрытые и открытые системы, красные точки и голографические прицелы — есть много вариантов, которые вы можете себе позволить. Последние технические и инженерные достижения подарили нам устройства с фантастическими возможностями, например, прицелы, в которых точка прицеливания автоматически смещается в случае загрязнения плоскости наблюдения.
    2. Сложное исполнение характерно также для красных точек и голографических прицелов. Красная точка имеет светодиодный излучатель, который направляет лазер на переднее стекло со специальным покрытием, образующее активную область для наблюдателя. В то же время у голографического прицела гораздо более сложный принцип работы, в котором не задействовано переднее стекло. Отображение основано на передаче и обработке голограммы.
    3. Ну и цену стоит упомянуть. Хорошая красная точка может стоить от 50 до 200 долларов, а более надежные варианты будут стоить в районе 400 долларов.При этом цены на голографический прицел только начинаются от 400 долларов. В любом случае выбор зависит только от вас, ваших предпочтений и задач, которые вы перед собой ставите.

    Различные типы красных точек

    Открытый прицел.

    Небольшие размеры этих прицелов делают их идеальным выбором, например, для пневматических и огнестрельных пистолетов и не только для них. На гладкоствольных ружьях часто используются открытые прицельные приспособления с красной точкой, особенно когда эксплуатация оружия не требует суровых погодных условий, таких как затяжной мороз или продолжительный непрерывный дождь. Эти прицелы также устанавливаются на арбалеты и луки. К открытому типу также относятся голографические прицелы, что сводит к минимуму искажения типа прицелов относительно прицеливаемого объекта. Их компактный размер часто является решающим аргументом при выборе между прицелами закрытого типа и голографическими.

    Закрытые прицелы.

    Это прицелы, у которых источник света, создающий прицельную сетку, расположен в закрытом (герметичном) корпусе, снабженном линзами с обеих сторон, в отличие от открытых прицелов, где имеется только одна линза.Очевидно, что основным преимуществом закрытых прицелов является их устойчивость к неблагоприятным погодным условиям, и они проигрывают открытым прицелам по общему обзору. Еще одним преимуществом закрытых прицелов является то, что они защищены от механических воздействий, поэтому этот тип прицелов выбирают стрелки, которым приходится красться в поисках дичи, например, через густые лесные заросли. Если провести аналогию с медноголовым, использующим полуактивную лазерную систему наведения, подсвечивающую цель с земли или с борта, то использование красной точки зрения позволило бы значительно снизить потери в точности.

    Как стрелять с коллиматорным прицелом

    Процесс прицеливания можно описать следующим образом:

    1. Линза (система линз) этого типа прицела проецирует прицельную марку на бесконечность.
    2. Излучение от источника света (цели) становится видимым стрелке (наблюдателю) за счет параллельного потока.
    3. При смещении фокуса глаза стрелка в поперечном направлении прицельная сетка перемещается по линзе-переключателю, концентрируясь на цели независимо от положения глаза стрелка относительно самой прицельной сетки.
    4. Зрачок наконечника не обязательно должен находиться на оси сетки, а благодаря вышеперечисленным свойствам коллиматорного прицела достаточно находиться в проекции объектива.

    В случае перекрестного огня коллиматорные прицелы могут быть не столь эффективны, но это не уменьшает их преимущества в скорости и точности.

    Крепление

    Ручное стрелковое оружие в основном оснащается одним из двух стандартных типов направляющих:

    Рейка Weaver (ширина 21 мм)

    Ласточкин хвост (ширина 8-12 мм)

    Планка Пикатинни, разработанная как часть U. S. военного стандарта, также считается типом Weaver. Любое устройство с креплением на планку Пикатинни легко станет типом Weaver. Соответственно, любой из серийно выпускаемых прицелов будет иметь крепление типа Weaver или ласточкин хвост (либо будет поставляться вообще без кронштейна). Но некоторые модели прицелов оснащены специальным двухсторонним кронштейном. Их можно устанавливать на любые планки и использовать на любом оружии.

    Из-за малой длины корпуса коллиматорные прицелы часто оснащаются моноблочными кронштейнами, а оптические прицелы часто устанавливаются на отдельных монтажных кольцах.Естественно, цельный кронштейн обеспечивает более жесткое сцепление со штангой и большее сопротивление отдаче.

    Если вы планируете использовать этот тип прицела с чем-то более серьезным, чем ГБО, выбирайте количество из прочного металлического сплава — стали или авиационного алюминия. Также желательно, чтобы помимо врезных/зажимных винтов, крепление прицела имело 2-3 стопорных штифта, которые при установке будут зажиматься в щели планки.

    • Низкорасположенные прицелы практически не изменяют естественной линии визирования: их предпочитают те, для кого важнее всего точность.

    • Высокие прицелы также используются для того, чтобы увидеть головку оружия в сформированном «окне».

    • Красная точка быстросъемные прицелы обычно снабжены зажимом флажкового типа. В случае непредвиденного отказа устройства такая конструкция позволит через несколько секунд отсоединить скобу и продолжить стрельбу по штатной «механике».

    Дополнительная информация о прицелах Red Dot:
    AGM/VORTEX SPECIAL DEAL
    Прицелы Vortex Red Dot
    Рефлекторный прицел в сравнении с прицелом Red Dot
    В нашем магазине

    Красная точка против.Лазерные прицелы: в чем разница?

    Последнее обновление

    Если вы хотите прикрепить прицел к своему пистолету или винтовке, один из первых вопросов, на который вам нужно будет ответить, — какой тип вы хотите. Красная точка и лазерный прицел — два популярных стиля, но что это такое и в чем разница между ними?

    Не менее важно, какой прицел лучше всего подходит для разных ситуаций? Хотя нет однозначного ответа, с которым все согласятся, в этом руководстве мы разбираем все, что вам нужно знать об этих двух разных достопримечательностях, чтобы вы могли помочь решить, какой вариант лучше для вас!

    Обзор прицелов Red Dot

    Популярность прицелов с красными точками

    с годами росла, и нетрудно понять, почему.Они предлагают явные преимущества по сравнению с железными прицелами, но не имеют каких-либо недостатков. Но как работает коллиматорный прицел и когда он вам нужен? Мы ломаем все это для вас здесь.

    Изображение предоставлено: Анатолий Вартанов, Shutterstock

    Как работает коллиматорный прицел

    Прицел с красной точкой работает, освещая светодиодный свет на слегка наклоненном куске стекла, и этот свет проецирует «красную точку» на вашу сетку. Все, что вам нужно сделать, это прицелиться в прицел, совместить точку со стволом, и вы получите простой в использовании прицел.

    Тем не менее, это очень упрощенное описание технологической магии, стоящей за всем.

    Преимущества и недостатки прицелов Red Dot

    Прицелы

    Red Dot имеют множество преимуществ и недостатков, в зависимости от вашей ситуации. Во-первых, прицелы с красной точкой имеют неограниченное удаление выходного зрачка и большое поле зрения по сравнению с обычным прицелом. Точка видна только вам, что не ставит под угрозу вашу позицию, если вы находитесь в тактической обстановке.

    Мира Оптроника (Изображение предоставлено Coollao, Wikimedia Commons, CC 4.0 Международный)

    В зависимости от прицела вы можете изменить размер сетки MOA или даже выбрать другой стиль сетки! Тем не менее, вам нужно убедиться, что вы получаете качественный коллиматорный прицел, который позволяет вам изменять уровни яркости. В противном случае вы не сможете увидеть точку при ярком освещении.

    Наконец, коллиматорные прицелы хороши, но они дороже лазерных. Это не означает, что это неправильный выбор для вас, но это то, что вам нужно заложить в бюджет, если вы выбираете красную точку.

    Плюсы

    • Видно только вам
    • Легко увидеть в большинстве ситуаций
    • Вы можете изменить размер MOA
    • Неограниченное удаление выходного зрачка и большое поле зрения
    • Лучше на больших расстояниях

    Минусы

    • Красную точку трудно разглядеть
    • Дороже
    • На них можно установить меньше оружия

    Обзор лазерных прицелов

    Если вам нужен прицел с неограниченным удалением выходного зрачка и возможностью быстро навести цель на близком расстоянии, лазерный прицел — отличный выбор.Мы разбираем все, что вам нужно знать.

    Как работает лазерный прицел

    Лазерные прицелы работают, направляя лазер прямо на цель. Это работает так же, как лазерная указка, но производители проектируют их для установки на пистолеты и устранения всей связанной с этим отдачи.

    Лазерный прицел имеет чрезвычайно простую конструкцию даже по сравнению с коллиматорным прицелом, но он может быть невероятно эффективным в ситуациях ближнего боя. Однако он также имеет существенные недостатки.

    Преимущества и недостатки лазерных прицелов

    Лазерные прицелы дают значительные преимущества в ближнем бою. Во-первых, они невероятно просты в использовании. Все, что вам нужно сделать, это выровнять лазер и нажать на спусковой крючок, что требует гораздо меньше времени для обучения, чем традиционный оптический прицел или даже коллиматорный прицел.

    Однако главный недостаток заключается в том, что лазерные прицелы хорошо работают только на близких дистанциях. Красный лазерный прицел обычно имеет максимальную эффективную дальность 10 ярдов, тогда как зеленый лазерный прицел обычно имеет максимальную эффективную дальность 25 ярдов. Если вы хотите стрелять дальше, вам следует выбрать коллиматорный прицел.

    Имейте в виду, что эти расстояния могут варьироваться в зависимости от условий освещения, и если вы находитесь среди бела дня, лазерный прицел может быть практически бесполезен.

    Однако, если вы стреляете по мишеням с близкого расстояния, лазерные прицелы предлагают множество преимуществ. Во-первых, вы можете стрелять из нетрадиционных стрелковых позиций, и вы получаете молниеносное обнаружение цели. Просто имейте в виду, что лазер работает в обоих направлениях.Хотя это упрощает прицеливание, оно также точно показывает вашу цель, где вы находитесь.

    Это может иметь два эффекта. Во-первых, это может привести к деэскалации потенциально опасной ситуации. Во-вторых, вас могут застрелить. Это совершенно разные результаты, но любой из них может произойти, если вы используете лазерный прицел в тактической ситуации.

    Плюсы

    • Ваша цель может видеть лазер
    • Проще в использовании
    • Более низкая цена
    • Легкий монтаж
    • Легче прицеливаться с нетрадиционных позиций

    Минусы

    • Ваша цель может видеть лазер
    • Может быть трудно увидеть при солнечном свете
    • Трудно использовать на больших расстояниях

    Что подходит именно вам?

    Решение о том, какой прицел вам подходит, зависит от различных факторов, но одним из наиболее важных является то, как часто вы практиковались в обращении с пистолетом. Настало время быть реалистом: если вы не собираетесь часто выезжать на стрельбище и просто хотите иметь пистолет для самообороны, лазерный прицел — отличный выбор.

    Но если вы планируете тренироваться и совершенствовать свое зрение, коллиматорные прицелы могут иметь значительные преимущества.

    Когда вам нужен коллиматорный прицел?

    Изображение предоставлено: Ambrosia Studios, Shutterstock

    Вам нужен коллиматорный прицел каждый раз, когда вы собираетесь стрелять по мишеням на расстоянии более 25 ярдов и/или когда вы собираетесь стрелять в условиях яркого освещения.Вам также нужен коллиматорный прицел, когда скрытие вашего местоположения является ключевым.

    Хотя иметь лазерный прицел для стрельбы в темноте было бы неплохо, он позволяет всем знать, где вы находитесь. С коллиматорным прицелом такого нет.

    Когда вам нужен лазерный прицел?

    Вам нужен лазерный прицел, когда вы стреляете по целям на близком расстоянии и когда вы не будете в слишком ярких условиях. Вам также нужен лазерный прицел, когда вам нужно максимально быстрое обнаружение цели.

    Это огромный плюс, когда у вас есть лазерный прицел для защиты дома. Вы хотите выровнять свою цель как можно скорее, и иногда вам придется стрелять из нетрадиционных позиций. Это обе области, в которых лазерные прицелы преуспевают.

    Что дороже: красная точка или лазерный прицел?

    Хотя и коллиматорный, и лазерный прицелы могут быть дорогими, если вы выберете первоклассный вариант, нет никаких сомнений в том, что коллиматорный прицел стоит дороже. Мало того, что сам прицел обычно дороже, так еще и часто приходится тратить еще больше, чтобы приобрести соответствующие рельсы и монтажное оборудование.

    Средняя стоимость приличного коллиматорного прицела и установки его на пистолет составляет не менее 300 долларов, в то время как приличный лазерный прицел стоит около 200 долларов. Если вы выбираете топовый вариант, разница еще более заметна. Топовые коллиматорные прицелы стоят около 800 долларов, а первоклассные лазерные прицелы стоят около 400 долларов.

    Заключение

    Если вы хотите получить первоклассный коллиматорный или лазерный прицел, важно знать, что вы получаете. Оба являются отличными вариантами, но у них совершенно разные цели.

    Надеюсь, в этом руководстве вы узнали все, что вам нужно знать об обоих вариантах, чтобы вы точно знали, что получаете при покупке.

    Ознакомьтесь с некоторыми из наших самых популярных постов:

    голографических прицелов, красных точек и рефлекторных прицелов: чем они отличаются?

    Голографические прицелы. Красные точки. Рефлекторные прицелы. Эти термины часто используются как взаимозаменяемые.

    В конце концов, насколько они могут отличаться? Каждый из них имеет сетку, стеклянную поверхность и 1-кратное увеличение, верно?

    Правда в том, что красные точки и голографические прицелы работают по двум совершенно разным принципам.Вот версия CliffsNotes: красные точки используют светодиодный излучатель для проецирования сетки на стекло. Голографические прицелы используют лазерный диод и зеркала, чтобы «проецировать» сетку, которая кажется парящей над вашей целью. Конечно, это еще не все, но это хорошее место для начала.

    КРАСНЫЕ ТОЧКИ

    Как уже говорилось, в коллиматорном прицеле используется светодиодный излучатель для проецирования сетки на стекло, которое затем отражается обратно к вашему глазу. Светодиодный излучатель потребляет очень мало энергии батареи, поэтому красные точки могут работать до 50 000 часов.И поскольку конструкция настолько проста, красные точки намного легче и компактнее, чем голографические прицелы.

    Трубка Aimpoint PRO Red Dot

    Существует два типа красных точек: трубчатые красные точки (см. изображение выше) и рефлекторные прицелы.

    Трубчатые красные точки имеют закрытую оптику, защищенную от непогоды. Поле зрения ограничено, но оптика защищена от внешних факторов.

    Рефлекторные прицелы гораздо более распространены, чем трубчатые красные точки (и то, что большинство людей имеют в виду, когда используют термин «красная точка». ») Рефлекторные прицелы обеспечивают гораздо более широкое поле зрения, но оптика не защищена от непогоды, и если что-то блокирует путь света, они не работают должным образом. Тем не менее, их легко «уменьшить» для использования на пистолетах и ​​SBR, поэтому, если вам нужна компактная оптика, рефлекторный прицел, вероятно, будет вашим лучшим выбором.

    Рефлекторный прицел Trijicon RMR Type 2

    Магазин красных точек >

    ____________________________________________________________

    ГОЛОГРАФИЧЕСКИЕ ПРИЦЕЛЫ

    Голографические прицелы используют лазерный диод и зеркала для проецирования голографической сетки, которая кажется «плавающей» над вашей целью.Прицелы с красной точкой требуют, чтобы ваш глаз двигался вперед и назад между оптической плоскостью и плоскостью цели, но голографические прицелы позволяют вам сфокусироваться как на цели, так и на сетке одновременно. Это делает их гораздо менее восприимчивыми к искажению параллакса. Именно по этой причине большинство операторов предпочитают голографические прицелы.

    Голографический прицел EOTech 512.A65

    У них также есть еще одно существенное преимущество перед красными точками: даже когда окно прицела частично разбито или закрыто снегом или грязью, голоприцел будет продолжать работать.Одна из многих причин, по которой им доверяет американская элита в самых экстремальных и враждебных условиях в мире.

    ЗА И ПРОТИВ

    Плюсы Red Dot:

    • Очень простая конструкция
    • Легкий и компактный
    • Коллиматор начального уровня гораздо доступнее, чем самый дешевый голографический прицел
    • Простая конструкция обеспечивает очень долгий срок службы батареи
    Рефлекторные прицелы легко устанавливаются на пистолеты

    Минусы с красной точкой:

    • Не работает, если линза сломана или закрыта
    • Заставляет ваш глаз двигаться вперед и назад между оптической плоскостью и целью
    • С учетом параллакса

    Голографический прицел Плюсы:

    • Проецирует прицельную сетку прямо на цель, позволяя одновременно сфокусироваться на цели и прицельной сетке.
    • Значительно меньше искажений параллакса.В какой бы части стекла ни появилась точка, если вы наведете сетку на цель, вы попадете в цель.
    • Быстрее в условиях ближнего боя
    • Работает лучше с лупой, чем с красной точкой
    • Может работать, даже если передняя линза сломана или закрыта снегом/грязью затемненный

      Голографический прицел Минусы:

      • Более сложная конструкция означает, что они тяжелее и громоздче, чем красные точки
      • …и соответственно дороже.
      • Для лазерного диода требуется больше энергии батареи, чем для светодиодного излучателя, поэтому срок службы батареи короче.
      • Обычно слишком большой для пистолетов



      Купить прицелы EOTech >



      Вот и все. Мы надеемся, что эта статья поможет вам решить, какая оптика является правильным выбором для вашего огнестрельного оружия. Если у вас есть какие-либо вопросы, оставьте их ниже, и мы сделаем все возможное, чтобы ответить.

      Спасибо за прочтение!

      ROMEO ZERO 1×24 мм Микрорефлекторный прицел

      Самый быстрый, точный, сверхкомпактный микрорефлекторный прицел — ROMEOZero™ оптимизирован для повседневного скрытого ношения и пистолетов с тонким профилем затвора.Прицел имеет прочный полимерный корпус с текстурой WeaponsGrade™ и систему линз из полимера SpectraCoat™ HD. ROMEOZero обеспечивает быстрое обнаружение цели в повседневном комплекте по доступной цене.



      ROMEOZero совместим с:
      — прямой монтаж на ROMEOZero
      — защитный экран RMS-c
      — зазор J-Point

      *Обратите внимание, что этот продукт не совместим с направляющими, обрезанными под стандартный ROMEO1.

      ХАРАКТЕРИСТИКИ:

      — Полимерная линза SpectraCoat™ HD с ударопрочностью в 10 раз выше, чем у традиционных стеклянных линз

      — корпус из полимера WeaponsGrade™ Ultralite, оптимизированный для использования с полимерными пистолетами, скрытым ношением, а также с тонкими затворными профилями, такими как однорядные 1911, и малолитражным огнестрельным оружием.

      — рисунок на корпусе соответствует рисунку рукоятки P365 и P365XL для создания цельного образа

       — 8 ярких настраиваемых пользователем уровней дневного освещения

       — MOTAC™ (система освещения, активируемая движением), которая включается, когда обнаруживает движение, и отключается, когда движение не происходит

      — Без параллакса

      — Высокоэффективный точечный светодиодный излучатель для четкой точки, которая в 8 раз эффективнее обычных красных точек

      — срок службы батареи 10 лет – непревзойденный микрорефлекторный прицел

      — Собрано в США



      *ROMEOZero был разработан, чтобы соответствовать размерам Shield RMS-c.Два набора крепежных винтов включены в коммерческие версии ROMEOZero — винты M3, которые предназначены для крепления ROMEOZero к слайдам с оптикой SIG P365, и винты M4, которые предназначены для крепления ROMEOZero к определенным пистолетам, у которых есть слайды, вырезанные для Размер щита RMS-c. SIG Sauer не рекомендует устанавливать ROMEOZero на пистолеты Springfield Hellcat, поскольку конструкция Hellcat не обеспечивает достаточного зацепления резьбы с винтами крепления оптики. SIG Sauer не несет ответственности, если пользователь попытается установить ROMEOZero на затвор пистолета Springfield Hellcat.Покупателям рекомендуется обращаться к производителю своего огнестрельного оружия за рекомендациями по совместимым оптическим продуктам и конкретным процедурам установки своего огнестрельного оружия.

      Как прицелиться в красную точку на пистолете менее чем за 5 минут

      Автор: GunSpot

      Вы когда-нибудь прицеливались в коллиматорный прицел на своем пистолете вместе с железными прицелами? Ну, а если нет, мы вас прикроем. Я работал с моим другом Грантом ЛаВеллем, инструктором по огнестрельному оружию, чтобы снять короткое видео о том, как это сделать быстро и эффективно.

      Для начала мы соединили Grant с XD-M Elite OSP и DRS 2.0 Enhanced от US Optics. Оба из них он никогда не использовал до съемок этого сегмента. Мы решили дать ему новое ружье, из которого он никогда раньше не стрелял, и прицел, которым он никогда не пользовался, чтобы мы могли показать, как пристрелять красную точку на видео из пистолета с точки зрения начинающего стрелка. (Чтобы увидеть, как позже они стреляют из пистолета и оптики на 130 ярдов, нажмите здесь.)

      Первый шаг: установите утюги

      Одним из самых важных моментов в процессе пристрелки красной точки пистолета является соблюдение заданного расстояния.Вам нужно выбрать расстояние, на котором обнуляется красная точка, которое применимо к тому типу съемки, который вы будете делать.

      При обнулении красной точки сначала нужно убедиться, что ваши прицельные приспособления «нацелены».

      Большинство выстрелов в целях самообороны происходит на расстоянии около семи ярдов, поэтому мы советуем вам, что наилучшее расстояние для прицеливания пистолетной красной точки — это расстояние. Если вы используете его для соревновательной стрельбы, возможно, вам нужно немного большее расстояние. Это тоже хорошо. Просто убедитесь, что он соответствует вашим потребностям.

      Самое простое, что можно сделать, когда вы прицеливаетесь в красную точку на пистолете с прицелом, — это полностью игнорировать красную точку. Стреляйте группой, используя только свои утюги, и определите, попали ли ваши прицелы в цель. Если у вас есть постоянная группировка, это означает, что ваши айроны попали в цель. Хотите верьте, хотите нет, но это означает, что вы почти закончили.

      Встань на место

      После того, как вы определите, наведены ли на цель прицельные приспособления вашего пистолета, как и наши на видео, вы можете просто соответствующим образом установить красную точку.

      Если ваши прицельные приспособления будут сопровождать красную точку, закрепите пистолет и отрегулируйте красную точку, чтобы она соответствовала выравниванию прицела.

      Грант предпочитает стрелять своими красными точками в центре массы, поэтому все, что нам нужно было сделать, это установить красную точку в центре массы передней стойки с выровненными прицельными приспособлениями.

      Установка красной точки на центр массы означает, что передняя и задняя стойки выровнены, а красная точка находится наполовину на передней стойке. Другими словами, верхняя часть передней стойки должна быть посередине или в центре массы вашей красной точки.

      Живите жизнью Арсенала. Свежий контент прямо на вашу почту плюс автоматический вход в каждый из наших ежемесячных розыгрышей оружия !

      Убедитесь, что у вас есть люнет, чтобы вы могли положить пистолет и посмотреть, правильно ли вы расставили точки прицеливания. Остальные не должны быть слишком твердыми, так как мы не стреляем из упора. Нам это нужно только для того, чтобы устранить дрожание рук и убедиться, что наша точка расположена правильно.

      Заключительные шаги

      После того, как точка будет помещена в центр масс, сделайте еще несколько выстрелов, чтобы увидеть результат. Мы так и сделали и заметили, что наша вторая группа была плотнее первой, где мы использовали только прицельные приспособления.

    Ответить

    Ваш адрес email не будет опубликован.
