Как правильно установить прицел на кольцах: особенности конструкции, разновидности, правила установки

Содержание

Кронштейн для прицела.

Крепление для оптического или ночного прицела, подобрать не просто… Но возможно!

Каждый кто покупает нарезной карабин, не задумывается о том, как он будет устанавливать тот или иной прицел, обычно человек купив первый в жизни «нарезняк» приходит в магазин со словами: «….мне нужна оптика вот сюда…», или «….вот на этот карабин…», мало кто разбирается в этом вопросе, а стоило бы хотя бы немного. Изучив этот вопрос, можно сделать из своего оружия универсальную систему, для разных задач с одним карабином. В магазине могут вам предложить то что у них есть в ассортименте, или по некомпетентности продавца можете нарваться на подделку, испортить оптический или ночной прицел, или, не дай Бог, получить травму при выстреле.

Кронштейны делятся на группы, по типу крепления, по виду, по назначению, а по незнанию вы можете купить совсем не то что вам нужно, и в последствии тратить ещё средства и время, для устранения прошлой ошибки.

Подбор кронштейна не простое занятие, тут необходимо знать хотя бы азы.

С чего нужно начинать?

Кронштейн состоит из базы, куда он устанавливается, и из основной несущей части, куда крепится оптический прибор.
Базы бывают универсальные, такие как призма «ласточкин хвост», база weaver (вивер), база picatinny (пикатинни), или «брендовые» непосредственно для какого-то производителя (Apel, MAK, Recknagel, Suhl), как правило поворотного типа, или с уникальной системой запирания. Несущая часть бывает разная по функционалу, а именно для конкретного оптического прибора (оптический прицел, коллиматорный, ночной прицел, тепловизор). Для оптического прицела — это

кольца или «шины», для ночного и тепловизора — это LM-призма (Европризма или Еврошина) или с креплением на базу weaver (вивер), боковым креплением или на ласточкин хвост, для коллиматорного — это weaver (вивер) или своё собственное (Docter, Aimpoint и др. ).


1) Всегда подбор кронштейна начинается с выбора ОСНОВАНИЯ (БАЗЫ), ОТ ОРУЖИЯ, а именно какое оружие у вас есть. Несколько примеров, у вас один карабин, у вас один карабин и гладкоствольное оружие, у вас несколько нарезных карабинов, в каждом случае кронштейн нужно подбирать индивидуально. К примеру: коллиматорный прицел можно установить на гладкоствольное оружие, снять его и установить на карабин. Так же оптику, снять с одного карабина и установить на другой, или если у вас один карабин и вы взяли его для ночной охоты с вышки, будете вы снимать ночной прицел с оружия или нет (при транспортировки)? Тот же коллиматорный прицел, можно установить на оружие разными способами. Вопросов много, и порой ответ найти не легко.

Первым шагом является выбор базы для кронштейна. База бывает раздельная или целая

, так же различаются базы по функционалу, универсальные (вивер/пикатинни, ласточкин хвост), на которых можно установить любой тип оптического прибора, и для поворотных брендовых кронштейнов (Apel, MAK и др. ). Какие же ставить?
Тут всё зависит от вашего предпочтения, к примеру можно установить раздельные базы weaver, они компактные, универсальные, лёгкие, но есть нюанс…нужно будет учитывать зажимную часть кронштейна, который вы будете устанавливать на эти базы, и затворную группу карабина. У SAKO аж 5 разных размеров, всё зависит от калибра и размера патронника. Базу нужно подбирать исходя из калибра. Нужно подбирать базу только для конкретного оружия, устанавливается она на винты, которые имеют чёткое расстояния между друг другом, бывает конечно что расстояния между винтами совпадает и база от одного карабина подходит для другого (Browning BAR, Benelli ARGO).

Поворотные базы, таких матёрых производителей как Apel, MAK и остальных немцев, имеют разный вид. Компании развиваются и не стоят на месте, каждый год выходят новые каталоги с продукцией, есть и новые модели и классика, которая из года в год не меняется. Все крепления этих компаний, в основном быстросъёмные, поворотные откидные, зажимные.

Базы подбираются так же для конкретного оружия, базы раздельные и на них можно установить любые «верха» этого же производителя (кольца, под LM призму, под шины, под weaver). Поиск брендового кронштейна лучше делать по артикулу производителя, тогда вы не перепутаете.

Если вы собираетесь на один карабин устанавливать оптический прицел, затем ночной прицел, ну или коллиматор, то вам необходим именно такой принцип установки, быстросъёмные базы. Другое дело стоимость, всё зависит от производителя, чем именитый бренд, тем дороже, как и во всём.
Порядок установки такой: изучаем карабин, на него подбираем базы под оптические приборы, с учётом размера затворной группы и назначения оптики.



2) Самым распространённым в кронштейнах являются конечно же КОЛЬЦА для оптического прицела. Основной отличительной характеристикой при выборе является их диаметр. Диаметр колец подбирается под диаметр трубки самого оптического прицела. Основных размеров всего три (25,4мм, 30мм, 34мм, редко 36мм), самым распространённым является 30 мм, так как большинство прицелов выпускаются с таким диаметром трубки, вторым по популярности идёт «дюймовка» 25,4 мм.

Кольца бывают раздельные, и моноблок. Раздельные кольца универсальны и устанавливаются на оптику легко, так же как и на любое основание, базу (если конечно они для этой базы). Раздельные кольца легче, проще, дешевле чем моноблочные кольца. Моноблок немного тяжелее, дороже, но и надёжней, имеет площадь зажима и соприкосновения с базой больше.

Третьим различием у кольц является высота колец. Это основная характеристика при подборе кронштейна для оптики. Всё зависит от внешнего диаметра объектива. Основные производители креплений на нашем рынке, это США и Германия (Европа), отличие по высоте зависит, как раз, от страны.

В США высота колец указывается от основания соприкосновения с базой до центра кольца, у Европейских от основания крепления на базу, до основания диаметра кольца. Некоторые производители пишут просто, низкие, высокие, средние (Low, High, Medium). Обычно на сайте производителя пишут точную высоту колец, расшифровывая чему равняется каждое обозначение.

Высчитать нужную высоту колец легко: Разделите внешний диаметр объектива пополам, это будет высота для американских колец. Если для европейских колец, то из этого числа нужно вычесть половину диаметра трубки прицела. Т.е. если у вас оптика 3-9х42 трубка 30 мм, мерим диаметр, получается 48 мм, делим, 48/2=24 мм — для колец США; (48/2)-30/2)=24-15=9 мм — для Европы. Для точных размеров, прибавьте к получившемуся числу 2-3 мм, для запаса. Следовательно вам нужны кольца высотой не менее 26-27 мм (Leupold, Burris, Nightforce, Warn и др.), и не менее 11-12 мм (Apel, MAK, Recknagel и др.).

Установка колец так же отличается, какие базы или основания у вас установлены, туда и подбираются кольца, поворотные, не поворотные, быстросъёмные, фиксированные, на weaver, на «ласточкин хвост» или просто на винты к карабину).


Порядок установки такой: Основания (базы), на них устанавливаем кольца (раздельные или моноблок), оптический прицел.


3) Есть несколько производителей оптики (Carl Zeiss, Swarovski, Schmidt & Bender), которые делают оптические прицелы не только под кольца, но и под ШИНУ (не путать с еврошиной). Такой вариант установки точнее, быстрее, надёжнее. С шиной не нужно работать «притирами», выравнивать «по миру» (уровнем), затягивать винты с определённым усилием, как с кольцами. Шины бывают на раздельных «быках» (из двух частей) или моноблоки (из одной части). Шина подбирается под определённый бренд оптического прицела, и не подойдёт к другому производителю оптики.

Порядок установки следующий: Основания (базы), на них подбираем шину (раздельные быки или моноблок) под определённую марку прицела, оптический прицел на шину.


4) Сейчас уже ночные и тепловизионные прицелы устанавливаются разными способами, но стандартная установка на LM-ПРИЗМУ (Европризма, Еврошина), которая универсальна для любого кронштейна для ночной оптики. ЛМ-призма стандартная, напоминает перевёрнутую призму «ласточкин хвост». Крепление для Европризмы имеет один вид в зажимной части, но бывает в виде раздельных «быков» или моноблока.

Порядок установки следующий: Основания (базы) установлены на карабин, на ночной прицел устанавливаем лм-призму, на неё подбираем быки или моноблок (под основания карабина).


5) На сегодняшний день практически все производители коллиматорных прицелов, делают прицелы с установкой на weaver (вивер), это быстро, удобно, и главное не нужно думать об установке, вивер как-никак самая распространённая и универсальная база. Но есть некоторые коллиматоры, которые продаются без крепления, в частности AIMPOINT серии Micro серии Micro и DOCTER Sight Sight Sight.
Для них нужно подбирать крепление отдельно, эти коллиматоры можно установить совершенно на любое оружие, от пистолета до пулемёта. Крепления для этих прицелов бывают быстросъёмные или фиксированные, на weaver, на «ласточкин хвост», на прицельную планку (гладкоствольных ружей), разного вида и с разной ценой, так как практически все производители креплений делают кронштейны для этих прицелов.

Порядок установки следующий: Основания (базы) установлены на карабин, подбираем крепление для коллиматора (Docter или Aimpoint), устанавливаем коллиматор.


6) БОКОВОЕ КРЕПЛЕНИЕ встречается только на Российском оружии армейского типа. Такое крепление нельзя перепутать ни с каким-либо другим. Изначально охотничьего нарезного оружия у нас не было, все охотились с армейским оружием (винтовка Мосина, Бердана и др.), которые предназначены в первую очередь для армии, оптику в то время на охоте не использовали. В послевоенное время появились карабины СКС для гражданского использования, на них уже устанавливали оптические прицелы, ну в последствии армейское оружие перекачивало в охоту, с рядом изменений, ну и за ним соответственно крепления для оптики. Карабин Тигр, Вепрь, Сайга сделаны на базе автоматов АК, и крепления у них почти одинаковы.

Бывает разница только в боковой посадочной базе (ласточкин хвост) армейского типа и гражданского.

Боковые крепления бывают разные по высоте, по типу запирания, разные в несущей части (кольца, база weaver, под ночной прицел). Если вам необходимо установить только оптический прицел, то нужно брать кольца моноблок на боковом креплении, если коллиматорный прицел, то базу weaver (вивер), если ночной прицел, то сейчас многие производители ночных прицелов делают боковые кронштейны для своих приборов, так как популярность карабинов армейского типа на охоте не падает. Порядок установки следующий: боковое основание на оружии (с упором или без упора), подбираем крепление по высоте и системе запирания, для конкретной оптики.


7) Некоторые базы устанавливаются на другие готовые основания на оружии, такие базы принято называть АДАПТЕРАМИ. На сегодняшний день призм «ласточкин хвост» несколько размеров, стандартной принято считать 11-12 мм, но бывают и 13 мм, и 9,4 мм, и 5,6 мм, и 16 мм и каких только нет. Если вам захотелось установить коллиматорный прицел (с установкой на weaver), то вам и нужен адаптер с призмы на вивер.

Бывают адаптеры с поворотных оснований на weaver, точнее просто база вивер устанавливается на поворотные основания, бывает даже адаптер с вивера на вивер, для увеличения высоты посадки кронштейна. Городить конечно такой огород не рекомендуется, чем меньше связующих узлов тем надёжней, но бывает загоняет ситуация в угол (особенно касается старых моделей оружия). Адаптеры так же бывают низкие или высокие, раздельные или из одной части, из разных металлов и т.д.


Порядок установки следующий: Основания (базы) установлены на карабин, подбираем адаптер с одного основания на другое (с weaver — на ласточкин хвост, с ласточкиного хвоста — на weaver, с weaver — на weaver и т. д.)


8) Крепления на оружие появилось как только придумали поставить оптический прицел, но тогда это был единичный продукт, а сейчас уже массовый. Но остались ещё карабины и ружья старого типа на которые не так просто что-то установить из оптики. К примеру классический штуцер с горизонтальным расположением стволов, сам по себе подразумевает установку оптики. На них когда-то выпускали основания «ЗУЛЬСКОГО» типа. Да и сейчас их можно встретить на современных охотничьих штуцерах, но эти крепления не так распространены как weaver, и придётся их поискать, да и помимо оснований не так просто найти те же кольца для оптики, или LM-призму.


Порядок установки следующий: Основания (базы) установлены на карабин (штуцер), подбираем крепление под определённую оптику (коллиматор, оптический прицел, ночной прицел, тепловизор), моноблок или раздельные быки.

Это основные виды кронштейнов и креплений, с основными различиями и характеристиками. Зная хотя бы это вы будете иметь представление, что и как устанавливается на ваше оружие. Выбирая правильно, без суеты, вы сможете подобрать оптимальное крепление для своего оружия, не переплатив и обезопасив себя от нежелательных ситуаций. Изучите этот вопрос, покупайте то что нужно, а не то что предлагают. Если у вас нет времени, вы можете позвонить, чётко рассказать что вам нужно и мы подберём крепление для вашего карабина.

Частые ошибки установки прицела

Несмотря на кажущуюся простоту процесса крепления оптики на оружие, существуют подводные камни, часть из которых мы постараемся осветить, а также требования от оборудования и составляющих. Перед установкой оптики важно ознакомится с гарантийными обязательствами всех составляющих прицельного комплекса (планка-крепление/кронштейн-прицел) — в некоторых случаях производитель снимает с себя бремя на возврат или ремонт товара, если установка производилась вне условий мастерской.

Неправильно подобранные инструменты Самая распространённая проблема. Когда жало на отвёртке чуть меньше шлица, когда шестигранное отверстие чуть больше биты и так далее. Неточности не только могут спровоцировать деформацию пары инструмент-крепёж, но и ещё выдавать неверные данные при использовании измерительных приборов вроде динамометрического ключа. Чтобы предотвратить покупку «экстракторов», а в самом худшем случае оборудования, всегда лучше потерпеть и сделать всё правильно.

Чрезмерное усилие зажатия крепёжных винтов Вторая по популярности ошибка. Чрезмерное приложенное усилие наносит вред всему прицельному комплексу как в видимой плоскости, так и во внутренней, вроде механизма ввода поправок или оптической системы. Все данные по усилию затяжки должны быть указаны производителем, в ином случае необходимо связаться с ним напрямую и потребовать раскрытия информации в публичном доступе. Если инструкция не была предоставлена лучше перейти к аналогу, гарантий и ответственности от такой компании скорее всего нет. Распространённые, но не постоянные величины это: от 1,5-1,9 Н·м для полуколец и 1,5-2,3  Н·м для оснований вроде планок, баз, платформ и т. д.

Фиксатор резьбы на кронштейне Использовать фиксатор резьбы — это хорошо; понимать как он работает и учитывать различия — отлично; иметь широкий опыт его эксплуатации, способам нанесения и теоретическим аспектам, но не использовать его по определённой причине — это профессионализм. В некоторых случаях «анаэробные герметики» не нужны, хотя это может показаться странным. Главные правила, которых желательно придерживаться: — не использовать красный «локтайт» (нарицательное имя), если это не написано прямым текстом и не подтверждено дополнительно. На кронштейнах нанесение такого состава встречается в утрировано ~0,72% случаях, — чем меньше винтовое соединение, тем слабее нужна «сила фиксации» и более жидким состав.

Несоблюдённая соосность зажимных колец Тут могут быть нюансы. Если используются раздельные кольца, то важна их корректная посадка на основание «планки», и даже небольшой перекос, образованный разницей силы затяжки или несоблюдения стороны установки, приведёт к нарушенной соосности двух колец и в следствие этого — излому трубы. На моноблочных версиях может быть производственная неточность, которая будет заметна на юстировочных конусах, а когда речь идёт о вставках/переходниках внутри колец, то все проблемы можно умножить на два и поделить на ~1,19. Не надо забывать о креплениях с возможностью регулировки, что тоже потребует навыков и инструментов, ведь любая ошибка прицела будет увеличиваться с дистанцией вместе с настройкой. Ещё раз — определить соосность помогут конусы, а сделать притирку, если она необходима (уровень оружейной мастерской) — единый стержень.

Смазка крепления Определение смазки говорит само за себя — она создана для уменьшения трения между двумя поверхностями и их защиты. Вся система прицеливания должна быть жёстко зафиксирована без потенциала к потере надёжности при импульсных нагрузках, изменению температур и вибрациях. Но не надо думать, что эта ошибка встречается у новичков из категории «как правильно смазывать тормозные диски». Оружие контактирует с кожей человека, маслами, реагентами и частицами, летающими в воздушной среде — можно только удивляться некоторым вещам, найденным в стрелковой системе при обслуживании. Ещё есть нюанс производства. Задача компании — передать свою продукцию в неизменном состоянии до клиента, для чего может быть нанесена смазка (условно консервационная), которую нужно будет снять до установки, а вопрос про обезжиривание контактных поверхностей вообще стоять не должен.

Слишком длинные винты Такая ошибка может встречаться в различном оборудовании, но в случае установки планки/основания поверх ресивера (ствольной коробки) и сквозными крепёжными отверстиями в ней приведёт к катастрофическим последствиям. Избежать этого просто — замерить длину резьбы и сопоставить её с протяжённостью отверстия штангенциркулем, а потом проверить «коробку» изнутри как визуально, так и на ощупь. Как это ни странно, чувствительность пальцев находится на уровне инструмента высокого уровня.

Наклон прицельной марки В любом прицеле «марка» в виде перекрестия, высоко-информативной сетки, полукольца, трёх «пеньков», «ёлочки» и других вариантов имеет свои геометрические параметры, которые удобно располагать по двум плоскостям — вертикали или горизонтали. Наклон прибора по оси сместит направления регулировки марки, что будет крайне неудобно. Решение этой проблемы производится оптической коррекцией относительно расчерченной мишени или боковыми таблицами с горизонтальными линиями, но бывают и занятные проекционные «комплекты наоборот» вроде уровня Real Avid Level-Right Pro и аналогов.

Также существует спорный метод установки пузырькового уровня на маховике или его крышке, что не предотвращает ошибок с производственными дефектами и условными геометрическими допусками.

Установка без «примерки» До закрепления прицела необходимо прикинуть целый комплекс и его положение, ведь любое внешнее изменение может спровоцировать поломку. Хорошо видимый пример ошибки — подбор наиболее низких колец и установка прицела с одетой крышкой, упирающейся в ствол или не снятый целик, что может привести к залому. Этот список можно продолжать долго, но всё же основные ошибки должны быть понятны и разобраны, а самое главное правило мастерской — не делайте всё на коленке. Рабочее место должно быть свободно, также как и голова — от раздражителей.

Установка оптического прицела на Ремингтон 700 — как это делаю я

Установка оптики — дело достаточно ответственное, но в принципе, несложное. Там есть несколько подводных камней, но они вполне по плечу домашнему мастеру без арсенала спецтехники.

Оптический прицел, исключая модели со встроенными креплениями типа русских ПСО, устанавливается при помощи прижимных колец, которые в свою очередь крепятся к планке, устанавливаемой на ствольную коробку винтовки.

Сначала нужно прикрепить планку к ствольной коробке. Я использую цельные, несоставные планки с креплением Пикатинни. Это даёт мне свободу установить на неё хоть чёрта лысого. Цельные планки имеют один недостаток — несколько перекрывают окно заряжания/выброса гильз. Но я не считаю это серьёзной проблемой. Ну, чуть посильнее надо пальчики выгнуть при зарядке. Не переломлюсь, выгну. Зато цельная, «однокусковая» планка упрощает установку прицела, чуть подробнее об этом потом.

По поводу выбора Вивер или Пикатинни. Большой разницы между ними нет, вся разница в том, что Пикатинни делается с чётко определёнными допусками. В Вивере допуски не такие строгие. Практически всё, что может вставать на планку Вивер, встанет на Пикатинни. Обратное верно уже далеко не всегда.

Что самое главное в танке при установке планки крепления прицела?

1. Тщательное обезжиривание всех резьбовых соединений (предотвращает самостоятельное откручивание при вибрации). Удобнее всего использовать для этого аэрозоль для очистки автомобильных тормозов. Прекрасно обезжиривает, а подача под давлением вымывает смазку из самых потаённых мест. Только осторожно — может разъедать пластмассовые части (например, приклад). За неимением аэрозоля можно воспользоваться ацетоном, бензином (только он воняет) или крепким спиртом.
2. Постановка крепежа на клей-фиксатор (по тем же самым причинам). Я использую фирменный «Локтайт», синий. Бывает ещё красный. Красный — фиксирует навечно, чтобы отвинтить такой крепёж, его надо греть газовой горелкой. Синий можно отвернуть руками.
3. Обязательное использование динамометрического ключа. Прикручено должно быть — как следует. Не слабо (будет болтаться), и не слишком сильно (чревато срыванием резьбы и деформацией частей), а — как по инструкции положено. Динамометрический ключ стоит недорого. Купить его можно в любом магазине автозапчастей и автоинструмента. Нужен динамометрический ключ со шкалой до 60 фунт дюймов (около 7 ньютон метров в единицах Си). И понадобятся головки. У крепления прицелов винты чаще всего с внутренним шестигранником.

Имея в виду все эти правила, креплю планку к ствольной коробке. По инструкции, винты крепления моей планки нужно было заворачивать с моментом в 20 фунт дюймов. Так и завернул.



Теперь кольца. Кольца нужно брать под тот тип крепления, который даёт планка. В моём случае — Пикатинни или Вивер.

Самые распространённые размеры корпуса оптического прицела — 1 дюйм (25.4mm) и новомодные 30mm. 30mm прицел имеет преимущества, если стрелять на очень большие дистанции (маховики поправок крутятся дальше, чем на 1-дюймовом прицеле), а также теоретически, 30mm прицел может иметь лучшее светопропускание. Может и имеет — разные вещи.

Я не занимаюсь снайперской стрельбой на 800 метров, поэтому без затей использую 1-дюймовые прицелы. Они, к тому же, дешевле.

К чему я это всё? К тому, что не купи по ошибке 1-дюймовые кольца под 30mm прицел и наоборот.

Кольца обычно составные — нижняя часть крепится к планке, и служит подставкой под корпус прицела. Верхняя часть кольца прижимает корпус сверху. Тонкий момент тут один — не надо до упора завинчивать верхнюю часть кольца с одной стороны, а потом прикручивать другую сторону. Просветы между частями колец должны быть примерно равные справа и слева. Все резьбовые соединения на кольцах я также обезжириваю, но на клей-фиксатор уже не сажаю. Может быть, и неправильно поступаю.

Как обычно дальше делаю я:

1. Руками, не инструментом наживляю кольца на планку примерно туда, куда я думаю, встанет прицел. Лучше всего, если кольца будут прижимать корпус прицела примерно по его середине, не на концах (картинка как прикреплено у меня, будет ниже).
2. Кладу на нижнюю часть колец прицел, и легонько, чтобы прицел мог немного двигаться взад-вперёд, а также прокручиваться, прижимаю сверху верхней частью одного кольца.
3. Закрываю глаза, вкладываю винтовку в плечо, как можно удобнее. Открываю глаза. Если прицельная сетка не в фокусе, если по периметру прицела есть тени — двигаю прицел так, чтобы стало лучше. Повторяю процедуру с вкладыванием винтовки в плечо с закрытыми глазами. И так делаю до того момента, пока при удобной вкладке в плечо, как только открываешь глаза — сразу видишь правильную прицельную картинку. Возможно, придётся переставить одно или даже оба кольца — благо на планке Пикатинни обычно достаточно места.

Только так можно гарантировать правильную, под себя и свои глаза, установку прицела.

Тут есть один тонкий момент. Прицел должен быть установлен правильно не только «взад-вперёд». Но он ещё должен быть установлен строго горизонтально-вертикально. Если этого не сделать, пристрелка винтовки станет нетривиальной задачей. Если прицел заваливается вбок, внесение поправок маховиком по вертикали будет также смещать точку попадания по горизонтали, а горизонтальный маховик будет делать бой винтовки выше или ниже. Ещё более нетривиальной задачей станет стрельба на переменные дальние дистанции.

Есть специнструмент, которые позволяет выставить прицел по уровню. Беда в том, что те, что стоят недорого, работают плохо, а те, что работают хорошо, стоят уже дорого 🙂 Поэтому я поступаю проще. Нижняя часть большинства прицелов имеет плоское место. Если убедиться в том, что оно абсолютно параллельно планке — этого вполне хватает, чтобы нормально отстреляться. Теперь понятнее, как цельная планка Пикатинни упрощает установку прицела? Берём что-то с хорошо параллельными гранями, например, металлическую линейку, вставляем под низ плоского места прицела, и проверяем его параллельность планке. Есть просветы слева-справа? Крутим до тех пор, пока их не будет. Я использовал металлический уголок. Он, конечно, не сказать, что эталон параллельности граней, но другого под рукой ничего не оказалось — я потом перепроверю чем-нибудь получше.

Для человека, который хочет бить медведя в глаз с расстояния в 600 метров этого, наверное, будет недостаточно. Но для решения таких задач и инструмент (и его стоимость) должны быть уже существенно выше. А я простой охотник, для меня дистанция 200 метров — предел. В лесу таких дистанций-то и нет, разве что вдоль просеки.

Теперь закручиваем все винты с нужным моментом. По инструкции к моим кольцам, крепёж к планке надо было закручивать с усилием 35 фунт дюймов, а крепёж прижимных колец — с усилием в 15 фунт дюймов. Так и закрутил.

Всё, можно ехать пристреливаться. Ничего сверхсложного.

Если у кого есть добавления и замечания — прошу!

кольца для оптики диаметром 30мм для установки прицела на планку вивера пикатинни

Модель: Кольца для оптики (стальные быстросъемные 30мм) высокие

1 400.00 р.

После покупки оптического прицела возникает вопрос – а как же его смонтировать самым надежным способом, чтобы исключить отклонения после нескольких десятков выстрелов? Как правило, большинство прицелов комплектуется алюминиевыми кольцами для оптики – это не совсем правильно. Для достижения наилучшего результата, необходимо использовать стальные кольца для оптики.

      Хотя стальные кольца под оптические прицелы несколько больше весят, нежели алюминиевые, зато не дают отклонений после нескольких продолжительных стрельб. Стальные кольца для оптики имеют быстросъемный механизм для монтажа на планку вивера-пикатинни. Внутренний диаметр колец, как правило, 30мм. В комплект быстросъемных стальных колец для оптики входит специальный ключ для монтажа (шестигранник). Для достижения наилучшего результата, резьбовые соединения колец (крепление к оптике) можно обработать фиксатором резьбы. Затяжка колец на планке вивера производиться при помощи силы руки, демонтаж стальных колец на оптику будет также прост и удобен

Существуют различные вариации установки колец для оптики, первый и наиболее распространенный это — монтаж на кронштейн ласточкин хвост (боковой рамный кронштейн, обеспечивающий наибольшую точность выстрела на дальние дистанции). Желательно устанавливать кронштейн с фиксацией на болтах,закрепленных фиксатором резьбы. Второй способ установки стальных колец под оптику- это монтаж на планку К-2

Третим вариантом монтажа может являться установка колец для оптики на крышку ствольной коробки оборудованной планками вивер пикатинни.





Установка оптического прицела СВОИМИ РУКАМИ! — Статьи — Томская ОХОТА


02.11.2014 — Установка оптического прицела СВОИМИ РУКАМИ!

Как правильно установить оптический прицел?
Часто об этом даже и не задумываются. Берут колечки, прикручивают к винтовке, вкладывают оптику, затягивают болтики и все…. Вроде можно на охоту, правда сначала пристрелять.
А вот во время пристрелки выясняется, что это удается с большим трудом и главная проблема это не соответствие вертикальных и горизонтальных поправок при вращении барабанчиков. Вводим вертикальную поправку, а уходит и горизонтальная.

Как правильно установить оптический прицел?
Часто об этом даже и не задумываются. Берут колечки, прикручивают к винтовке, вкладывают оптику, затягивают болтики и все…. Вроде можно на охоту, правда сначала пристрелять.
А вот во время пристрелки выясняется, что это удается с большим трудом и главная проблема это не соответствие вертикальных и горизонтальных поправок при вращении барабанчиков. Вводим вертикальную поправку, а уходит и горизонтальная.
Проблема в неправильной установке оптического прицела. Скажу сразу почти все колечки нужно притирать они не соостные друг другу. И установив прицел в такие кольца, во время его зажима мы заставляем корпус изгибаться, появляются внутренние напряжения, что и приводит к неправильной работе механизма ввода поправок. Если корпус прицела прилегает к кольцам не по всей поверхности, это приводит к подвижкам прицела от силы отдачи во время выстрела.
Может кому-нибудь поможет мой отчет о том, как это делал я.
Вчера получил прицельчик на нашей доблестной почте, будь она неладна, и сегодня занался установкой.
Вот сам прицел Nikon Monarch 3 2.5-10×42 M MD:

Первое, что мы делаем это устанавливаем кольца на винтовку, примеряем прицел и окончательно затягиваем крепежные винты, предварительно смазав резьбовую часть винтов, синим фиксатором резьбы. Это исключит их самопроизвольное ослабление.

Вместо прицела вкладываем притир намазанный пастой для притирки автомобильных клапанов. Паста продается в автомагазинах. Притир я не стал выписывать, а изготовил из стали на токарном станке. Диаметр ровно один дюйм, как и мой прицел.

Верхние полукольца слегка поджимаем винтами так чтобы не мешали работать притиром.

Совершаем притиром возвратно-поступательные движения вперед, назад и при этом можно вращать вокруг оси.
Притираться в основном должны нижние базовые полукольца, установленные на винтовку.
Через некоторое время работы проверяем качество притирки поверхности. На фото видно что еще не вся поверхность притерта, что подтверждает мое утверждение о несоостности колец.

Продолжаем притирать до появления ровной, матовой поверхности по всей плоскости прилегания прицела. Примерно это выглядит вот так:

Притирка закончена. Вкладываем прицел, слегка поджимаем верхними полукольцами и ориентируем его так, чтобы перекрестие в прицеле, его вертикальная линия если ее продолжить делила отверстие ствола ровно по осевой линии пополам. Короче чтобы проходила через центр отверстия. Это просто: вынимаем затвор и смотрим в оптику и в ствол поочередности.
Затем затягиваем болты крепления полуколец шестигранным ключом. Ключ нужно вставлять в болты длинной сторонний и за короткую сторону пальчиками затягивать. Так не перетянем и не погнем корпус прицела.

Ну вот, пожалуй и все.


Опубликовано на сайте: http://ohota.tomsk.ru
Прямая ссылка: http://ohota.tomsk.ru/index.php?name=news&op=view&id=179

Кольца для прицела Warne — Крепления для прицела Warne

Кольца для прицела крепятся к планке Пикатинни или Вивера, основанию прицела или непосредственно к пазам на ствольной коробке и являются краеугольным камнем вашей конструкции. Компания Warne Scope Mounts, основанная стрелками и создающая нашу продукцию для стрелков, предлагает выбор лучших в своем классе колец для прицелов, специально предназначенных для огнестрельного оружия.

О кольцах оптических прицелов

Для общего ознакомления, кольца обеспечивают правильную установку прицела на вашей винтовке, крепление к основанию или направляющей или, в некоторых случаях, непосредственно к самому оружию.Для точной и надежной посадки основания и кольца должны быть одного производителя и одного размера для одной и той же винтовки. Прицел или крепление будут располагаться как можно ближе к винтовке, чтобы обеспечить надлежащий сварной шов.

Размер самих колец прицела

зависит от диаметра трубки прицела. На рынке доминируют однодюймовые трубы, за ними следуют 30-миллиметровые. Для специальных применений может потребоваться прицел с трубкой 20 мм или 34 мм и соответствующий набор колец. В качестве первого шага для обеспечения точности выберите кольцо в зависимости от диаметра трубки вашего прицела.

В качестве второго фактора доступны кольца для прицела различной высоты, которые указывают, насколько далеко прицел будет располагаться над каналом ствола винтовки, и зависят от размера окуляра прицела. Более плотное прилегание приводит к меньшему количеству корректировок. Высота колец прицела обычно составляет 32 мм, 38 мм, 40 мм, 42 мм, 44 мм и 50 мм.

Как только у вас будут кольца и база, вам нужно будет закрепить их вместе с оптическим прицелом на винтовке. Кольца предназначены для зажима на основании или рельсе, и для этой цели может потребоваться инструмент с шестигранной головкой или ключом Torx.Кольца крепятся горизонтально или, как в случае со многими моделями Warne Scope Mounts, вертикально.

Кольца для прицелов Warne Scope Mounts

Для размеров один дюйм и 30 мм, а также для специальных опций кольца Warne Scope Mounts включают:

  • Mountain Tech: Наше легкое, но прочное кольцо для прицела, созданное для использования с горной или высокоточной винтовкой, изготовлено из алюминия 7075 с крепежными деталями из нержавеющей стали для большей устойчивости к непогоде.
  • Maxima: Обеспечивая простую установку, наша линия Maxima включает в себя кольца QD, которые легко защелкиваются после затягивания рычага; серия с фиксированным кольцом, обеспечивающая нескользящую положительную поверхность отдачи и более широкую полосу; и Maxima Horizontal с использованием нашей запатентованной технологии спеченной стали, обеспечивающей современную прочность и традиционную форму.
  • Tactical: Мы разработали эти кольца для оптических прицелов, чтобы они выдерживали самые сложные задачи и условия, используя прецизионную сталь, обработанную на станке с ЧПУ, для обеспечения долговечности.
  • Vapor™: Наши кольца для оптического прицела Vapor составляют нашу экономичную линейку, обеспечивающую требуемые характеристики и простоту установки по цене начального уровня.

Как установить прицел на планку Пикатинни с кольцами для прицела, резиновым наглазником, установкой окуляра и прочим

Когда вы стреляете из пистолета, вы используете прицелы, которые находятся на пистолете, чтобы облегчить прицеливание. Вы можете улучшать прицел, но на расстоянии вы мало что можете сделать.Расстояние, которое вы получаете, должно быть нацелено издалека. Когда вы решите использовать винтовку для стрельбы, у вас будет больше возможностей. Одним из больших преимуществ использования винтовки является то, что вы можете использовать ее для стрельбы на большие расстояния и прицеливания. Вам все еще нужно убедиться, что вы можете прицелиться, и это лучше всего, когда у вас есть прицел на винтовке. Прицел — это дополнительное дополнение к вашей винтовке. Выбирая правильный прицел, вы хотите убедиться, что вам нравится то, что вы получаете, а затем установите его.Установку прицела на винтовку вы можете попробовать сделать самостоятельно. Компания Shooting Range Industries описывает некоторые аспекты установки прицела на вашу винтовку.

Выберите прицел

Первое, что вы хотите сделать, это найти прицел, который лучше всего подходит для вас. Объем — это то, что вы можете выбрать из множества вариантов. Вы можете выбрать, как монтируется прицел и какие типы спецификаций поставляются с этим конкретным прицелом.

Крепление для прицела на планку Пикатинни

Затем вы хотите настроить пространство, в котором вы планируете работать, и убедиться, что у вас есть доступ к инструментам, которые используются для работы с вашим оружием.Первое, о чем вам нужно позаботиться, это основание винтовки. На большинстве винтовок уже установлена ​​планка Пикатинни. Эта планка является частью винтовки, которая используется для установки прицела. Вы хотите быть уверены, что используемая вами база выровнена и закреплена. Вы можете проверить безопасность рельса, чтобы он был на месте, когда он необходим для использования. Если в рельсе есть какой-либо люфт, вы должны сначала убедиться, что он затянут.

Кольца для прицела

Теперь, когда вы закрепили базу и готовы установить прицел, вы начинаете с колец.Большинство прицелов поставляются с набором из двух колец, которые устанавливаются на оружие, так что вы можете вносить небольшие коррективы в прицел, не снимая прицел целиком. Кольца должны быть размещены на рельсе с точностью. Это то, что будет удерживать настоящий прицел, поэтому убедитесь, что у вас есть хорошие крепкие кольца.

Резиновый наглазник и окуляр

Теперь, когда кольца на месте, вы хотите установить окуляр, чтобы его можно было использовать для наведения. Вам нужно убедиться, что вы используете уровень при его установке, чтобы он был ровным, когда вы начинаете.Затем вы можете внести небольшие изменения в окуляр, когда это необходимо.

Стрельбища на заказ Сделано в США

Shooting Range Industries может приехать к вам, чтобы установить и настроить специально разработанное модульное стрельбище. Позвоните нам сегодня!

Руководство для начинающих по размерам колец прицела

Ну, насколько он велик?

Можно подумать, что на коробке прицела есть большой старый индикатор, показывающий диаметр трубы, но обычно его нет.На самом деле, иногда может быть довольно сложно определить диаметр трубки по всем цифрам на коробке или по деталям в описании продукта в Интернете. Как только вы познакомитесь, вы обычно сможете отличить их друг от друга на вид, например, этот прицел с 1-дюймовой трубкой или этот с 34-миллиметровой трубкой. (Как видите, Bushnell четко указывает диаметр трубы в характеристиках своей оптики.) Если по какой-то причине вы просто не можете найти диаметр трубы своего прицела, измерьте его самостоятельно, если у вас уже есть прицел, или воспользуйтесь Google.Если вы все еще  не можете его найти, не стыдно обратиться к производителю.

Как низко вы можете пасть?

После уменьшения диаметра кольца необходимо определиться с высотой кольца. Вы обнаружите, что кольца и крепления бывают низких, средних и высоких разновидностей. Проблема усложняется тем, как сами производители колец измеряют свой рост. Некоторые измеряют от нижней части основания (часть, касающаяся направляющей) до центра кольца прицела. Другое измерение от основания основания (часть, касающаяся основания) до самой нижней внутренней точки кольца. Идея состоит в том, чтобы установить прицел как можно ниже, сохраняя при этом зазор для раструбов прицела на обоих концах, особенно переднего раструба или раструба объектива, который является большим из двух, а также для безопасной и эффективной работы болта на болт действия. Почему как можно ниже? Чтобы вы могли видеть четкую, полную картину через прицел, не отрывая голову от приклада больше, чем это необходимо, когда пистолет правильно закреплен на плече и вы готовы к выстрелу.

Существует множество способов определить, какая высота лучше всего подходит для выбранного вами прицела, с необходимыми расчетами, охватывающими всю гамму от высоты основания и зазора между направляющей и стволом до размеров объектива и крышки прицела (да, вы должны учитывать крышки прицела, потому что, если ваш объектив находится всего в узком пространстве над стволом, вы не сможете его надеть).Я даже читал некоторые «советы» о том, как укладывать шайбы поверх ваших баз, а затем устанавливать прицел сверху до тех пор, пока он «не будет выглядеть правильно». Все это (ну, большая часть) в порядке, или вы можете просто использовать руководство по кольцам Weaver.

На линейной винтовке с плоской вершиной, такой как AR/MSR или IWI Tavor X95, вам потребуются более высокие кольца, чем обычно, для прицела с любым типом раструба на объективе, так как нет никакого падения. где ствол встречается со ствольной коробкой. Прицелы с меньшим увеличением, такие как прицел Bushnell AR Optics 1-8×24, предназначены для таких винтовок, вообще без раструба объектива и с минимальным раструбом на линзе окуляра для минимально возможного крепления.Для сравнения, такой прицел, как Bushnell Elite Tactical DMR II Pro 3.5-21×50, является более мощным прицелом, и, несмотря на то, что в целом он относительно короткий, он имеет значительный раструб объектива, который требует установки более высоких колец на прицел MSR. винтовка; его глазной раструб остается узким, поэтому он с меньшей вероятностью будет мешать рукоятке заряжания AR или любой рукоятке затвора.

Как установить оптический прицел — Hawke Life

Следуйте этим простым пошаговым инструкциям по установке оптического прицела.

Хотите ПОСМОТРЕТЬ, как установить прицел? Затем посмотрите, как эксперт по стрельбе Эндрю Венейблс устанавливает прицел.
  • Подготовка

    Всегда проверяйте, чтобы диаметр трубы корпуса прицела соответствовал диаметру колец прицела, который вы хотите использовать. Узнайте о различных частях оптического прицела здесь. Всегда покупайте лучшие кольца, которые вы можете себе позволить, убедившись, что основание колец подходит к вашей винтовке. Узнайте, как правильно выбрать крепления, здесь.
  1. Ослабьте винты основания крепления

    и установите крепления на основание винтовки – не затягивайте полностью.
  • Установка прицела

    Снимите верхние фиксаторы с колец и вставьте оптический прицел в кольца. Прицел следует устанавливать как можно ниже, не касаясь ствола, целика или ствольной коробки. Узнайте о различных частях оптического прицела здесь.
  • Установите на место верхние зажимы

    , но не затягивайте.
  • Успокоитель для глаз

    Перед тем, как затянуть кольцо и винты основания, посмотрите в прицел в обычном для стрельбы положении.Отрегулируйте прицел (вперед или назад), пока не найдете самую дальнюю точку вперед (чтобы обеспечить максимальное удаление выходного зрачка), которая позволяет вам видеть все поле зрения.
  • Выровняйте прицел по вертикали

    Вращайте прицел в кольцах крепления до тех пор, пока прицел не будет выровнен по вертикали с прицелом, а турель вертикального возвышения не окажется сверху. Поочередно затяните винты верхнего зажима с каждой стороны. Будьте осторожны, не затягивайте слишком сильно

Примечания

  • При выборе положения крепления постарайтесь установить крепления так, чтобы они находились ближе к середине трубок прицела, а не там, где трубка прицела расширяется.
  • Всегда следите за тем, чтобы крепление и положение винтовки не препятствовали плавной работе вашего затвора и не мешали работе многозарядного магазина.
  • Затяните верхние зажимы на кольцах крепления так, чтобы зазоры между верхней и нижней частями крепления были одинаковыми с обеих сторон.
  • Если вы приобрели прицел с уже установленными креплениями, обязательно ослабьте кольцевые винты перед установкой креплений на основание винтовки.
  • Если при установке вы обнаружите, что первоначальная цель прицела далека от нуля, начните заново.Если у вас все еще есть проблемы с выравниванием, обратитесь к руководству по устранению неполадок или приобретите набор регулируемых креплений.

Натяжной винт

При затягивании кольцевых и базовых винтов на креплениях убедитесь, что все винты затянуты с одинаковым крутящим моментом. Настройка крутящего момента «от руки» может быть достигнута путем полной затяжки винтов с помощью длинного прилагаемого шестигранного ключа, а затем поворота на четверть оборота с помощью короткого шестигранного ключа.

Для более точной настройки крутящего момента следуйте инструкциям, прилагаемым к креплениям, или используйте следующие величины:

  • Винты с кольцевой головкой должны быть установлены на 16 дюймов-фунтов (1. 33 фута/фунта или 1,8 морской мили)
  • Базовые винты должны быть установлены на 30 дюймов-фунтов (2,5 фута/фунта или 3,4 нм)

ПРЕДУПРЕЖДЕНИЕ:

  • Убедитесь, что оружие не заряжено. Всегда практикуйте безопасное обращение с огнестрельным оружием.
  • При установке оптического прицела на винтовку с высоким уровнем отдачи всегда следите за достаточным удалением выходного зрачка. Это позволит избежать травм глаз.
  • Убедитесь, что металлические откидные крышки сняты при использовании винтовок с высокой отдачей.

Обратите внимание, что в соответствии с указаниями этой статьи компания Hawke Optics не несет ответственности за поврежденные оптические прицелы, крепления или оборудование. Эти инструкции приведены только для справки.

Посетите Академию Hawke, чтобы получить дополнительные полезные советы | Узнайте больше о Hawke Life | Нравится Хоуку на Facebook | Следите за Хоуком в Твиттере | Подпишитесь на Хоука в Instagram

Полное руководство — как установить прицел на AR 15

У вас уже есть AR 15, поэтому следующий шаг — повысить точность стрельбы на дальние дистанции, приобретя AR 15 Riflescope .

Однако, несмотря на то, что у вас может быть лучший оптический прицел, его установка может показаться огромной задачей. Вы сделали все свои исследования калибра и стрелковых платформ.

Вы хотите убедиться, что оптика и канал ствола направлены в одном направлении, когда вы выходите на стрельбище. Кроме того, вы не хотите, чтобы область действия была смещена, и вам нужно начинать все сначала.

Да, мы знаем, что безупречная установка прицела может раздражать, поэтому мы здесь, чтобы помочь вам с пошаговым руководством.

Следуя приведенным рекомендациям, можно уменьшить вероятность ошибки и без проблем установить оптику.

Инструменты, необходимые для установки прицела на AR 15

Используете ли вы цельное консольное крепление на AR или традиционные основания и кольца на винтовке с продольно-скользящим затвором для установки прицела, основные принципы остаются теми же. Однако, прежде чем вы начнете, вам потребуются некоторые необходимые инструменты для установки оптического прицела. Можно использовать обычные инструменты, но можно повредить оптику, поэтому рекомендуем следующее:

  • Инструмент с шестигранной насадкой — это полезный инструмент, который нужно всегда иметь при себе, поскольку его можно использовать с различным оружием, а не только с AR 15.Если у вас его нет, вы всегда можете купить The Gun Tool у Real Avid. Устройство поставляется со стандартными битами и гаечными ключами, которые хорошо подходят для огнестрельного оружия.
  • Динамометрический ключ необходим для крепления крепления прицела к платформе AR15 и является отличным инструментом, который всегда под рукой.
  • Консольное крепление для прицела крепление поставляется с двойным кольцом с вылетом вперед и включает в себя два набора колец для установки на планку Пикатинни Вивер.
  • Пузырьковый уровень для установки оптического прицела или прицела для огнестрельного оружия вам понадобится пузырьковый уровень, так как его отсутствие приведет к снижению точности. Вы должны убедиться, что оптика полностью выровнена при установке прицела.
  • Протирочный спирт и чистящие пластыри для очистки всех деталей перед установкой прицела.
  • Подставка для стрельбы или тиски для оружия Потратьте немного денег и приобретите подставку для стрельбы, чтобы установить винтовку, так как она также помогает проверить точность установленного прицела. Вы можете найти их по доступным ценам для использования как с винтовками, так и с пистолетами.

Большинство из этих инструментов, возможно, уже есть у вас дома.Вы можете пропустить упор для стрельбы, но это будет иметь огромное значение для процесса монтажа. После того, как вы соберете все свое оборудование, посмотрите на следующие шаги здесь.

ПОШАГОВЫЕ РЕКОМЕНДАЦИИ

Чтобы установить прицел на AR-15, следуйте приведенным ниже инструкциям. Всегда помните, чтобы не торопиться и быть терпеливым в течение всего процесса. Если вы новичок в установке оптики на винтовку, делайте это медленно и аккуратно. Вы не хотите доходить до конца и вам нужно заново проделывать весь процесс заново.

Первый этап — подготовка AR-15 к установке прицела

Здесь важно убедиться, что ваши винтовки разряжены, вынув магазин. Поместите ружье в упор для стрельбы или тиски, если они у вас есть, чтобы зафиксировать его. Возьмите чистящие пластыри и медицинский спирт и очистите направляющую, винты и крепление, удалив излишки масла с компонентов. Используйте пузырьковый уровень, чтобы установить правильный уровень, прежде чем начать.

Второй шаг — подготовьтесь к установке крепления прицела

Установив AR 15 на опору для стрельбы, возьмите крепление прицела и поместите его поверх верхней части ствольной коробки.Не размещайте крепление как на свободно плавающей направляющей, так и на верхнем ресивере. Это может вызвать нежелательную нагрузку на трубу.

Теперь затяните крепление прицела рукой, сделав его устойчивым и не слишком тугим. Возьмите динамометрический ключ, чтобы затянуть крепление, и внимательно следуйте инструкциям, прилагаемым к креплению прицела.

Каждое крепление прицела имеет разный уровень крутящего момента, и вам не следует затягивать его слишком сильно.

Третий шаг — добавление области действия

После того, как у вас есть крепление для прицела, убедитесь, что пришло время починить оптику на вашей винтовке.Опустите оптику на крепление и убедитесь, что кольца сидят на плоской поверхности прицела. Теперь возьмите верхнюю часть колец и поместите ее на оптику, чтобы закрепить. Когда вы затягиваете, кожура делает это в виде буквы «X».

Пока не затягивайте их полностью и убедитесь, что каждая сторона кольца при затягивании имеет одинаковый уровень зазора. После затягивания колец прицела должен остаться небольшой зазор для перемещения оптики.

На этом этапе процесса вы также можете проверить удаление выходного зрачка прицела, чтобы найти подходящее для вас положение.

Четвертый шаг — пора все выровнять

Поместите пузырьковый уровень на плоскую часть ствола винтовки. Если у вас есть AR 15 в упоре для стрельбы, это несложно, но вы должны убедиться, что винтовка стоит ровно. Однако перед тем, как выровнять прицел, вам необходимо выровнять сетку по горизонтали и вертикали. Вы можете сделать это, взглянув на мишень или дверной косяк, выверенный по вертикали с помощью вашего уровня. После выравнивания перекрестия поместите пузырьковый уровень поверх оптики, чтобы убедиться, что прицелы также выровнены.

Пятый этап – завершение

Выполнив все вышеперечисленные шаги, вы можете затянуть кольца прицела и использовать шаблон «X», чтобы равномерно затянуть винты с обеих сторон. Теперь ваш прицел AR 15 должен быть в безопасности и готов к использованию.

Что такое притирка колец прицела?

Оружейник делает притирку колец прицела, когда вы берете винтовку для установки прицела. Притирка — это шлифовка колец внутри, чтобы сделать их ровными. Делая это, он обеспечивает наилучшее сцепление поверхности с поверхностью между кольцами и прицелом. Процесс не включен в шаги по одной причине, вы можете легко сделать это неправильно и испортить кольца.

Если вы планируете вести дальнюю стрельбу на 600 ярдов, это важный шаг, и его нельзя игнорировать. Вы можете купить набор для притирки колец прицела, но они недешевы, если вы планируете использовать их только один раз. К счастью, многие оружейники предлагают эту услугу по разумной цене.

Заключительные мысли

Мы надеемся, что руководство помогло вам успешно установить прицел на AR 15.Важно держать оружие и оптику на одном уровне.

Для лучшего совета, мы рекомендуем вам перепроверять все с пузырьковым уровнем в течение всего процесса.

Как говорится, лучше перестраховаться, чем потом пожалеть и начать все сначала. Следуя инструкциям, вы можете упростить установку, чтобы начать стрельбу из винтовки на стрельбище.

Небольшое замечание: если вы хотите стрелять на большие расстояния, отнесите винтовку и прицел профессиональному оружейнику. Они сделают для вас притирку кольца прицела. Делая это, он обеспечивает большую точность и заставляет оптику работать правильно, продлевая срок службы.

Как установить прицел: 5 простых шагов (с иллюстрациями)

Последнее обновление

Установка оптического прицела может быть непростой задачей. Если у вас есть винтовка с планкой Пикатинни или Вивера, это проще, но все же требует терпения и точности, по крайней мере, если вы все сделаете правильно.Правильная установка прицела может позволить вам постоянно получать плотные группы на большом расстоянии из вашей винтовки.

Это остается верным независимо от того, устанавливаете ли вы прицел 1-6x LPVO или высокоточный прицел дальнего действия 8-40x.

Почему важна точность

Вся цель прицела состоит в том, чтобы дать возможность стрелять по мишеням более точно, чем вы можете стрелять невооруженным глазом. Даже выстрел на ближней дистанции с 2-кратным или даже 1-кратным увеличением все равно будет не менее 20-25 ярдов, и это достаточное расстояние для снаряда, чтобы немного сбиться с пути, если ваш прицел не точно показывает, куда летит ваша пуля. ударить.

Изображение предоставлено: Чабстер, Викимедиа

Когда вы выходите на сотни ярдов, последствия даже незначительных ошибок в процессе установки и прицеливания становятся более очевидными.

Честное предупреждение: это может быть сложно

Если вы купили прицел с монтажными кольцами, и он устанавливается прямо на современную спортивную винтовку с уже прикрепленной планкой, то это будет простой процесс, и вы можете поблагодарить производителей за большую работу за вас.

Однако, если вы приобрели высококачественный прицел, отдельно купили кольца и отдельно купили базу (или базы) для установки на винтовку, у которой нет планки, процесс может быть пугающим, если вы незнакомы с ним.

Тем не менее, сейчас самое подходящее время, чтобы узнать, как это сделать, так что давайте сразу приступим к делу.

1. Подберите подходящие кольца и основание

Изображение предоставлено: SolidMaks, Shutterstock

Представьте, что ваша установка состоит из четырех разных компонентов: винтовки, оптического прицела, колец и основания.Основание крепится к винтовке, кольца крепятся к основанию, а прицел упирается в кольца. Если ваша винтовка поставлялась с уже прикрепленной планкой Пикатинни или Вивера, поздравляем: вам не нужно беспокоиться о поиске совместимой базы.

В противном случае вам нужно будет поискать базы для имеющейся у вас винтовки и убедиться, что вы купили правильную(ые) винтовку(и). Затем вам нужно приобрести кольца для прицела, совместимые с базой (базами), которую вы хотите использовать для своей винтовки. Однако это не единственное, о чем вам нужно беспокоиться с кольцами.

Кольца должны плотно прилегать к прицелу, а это значит, что вам необходимо знать диаметр трубы прицела и приобрести соответствующие кольца. Наиболее распространены диаметры труб 1 дюйм и 30 мм, но есть и другие. Обязательно перепроверьте характеристики прицела, прежде чем покупать для него кольца. Если вы покупаете кольца, которые не совместимы с основанием (базами) или предназначены для трубки не того диаметра, они не будут работать.


2. Прикрепите основание и нижнее кольца

Изображение предоставлено Гаем Дж.Саги, Shutterstock

Основание, скорее всего, крепится короткими винтами. Нанесите на резьбу Blue Loctite или аналогичный материал, чтобы винты были тугими и плотными, и будьте осторожны, чтобы не перетянуть винты, так как они могут сорваться, если вы не будете осторожны. Просто взглянув на вашу винтовку и базы, должно быть ясно, как они сочетаются друг с другом, но вы всегда можете проверить документацию по вашей базе (базам) и винтовке, если вы не уверены.

Если на вашей винтовке уже установлена ​​планка, вы можете пропустить эту часть и сразу перейти к установке нижних колец.

Кольца прицела будут иметь верхнюю половину и нижнюю половину. Сначала вам нужно установить нижние половинки и немного посчитать либо в блокноте, либо в уме, чтобы расположить их примерно в нужном месте. Ваш глаз должен находиться на определенном расстоянии от окулярной линзы прицела, чтобы правильно видеть (обычно от 3 до 4 дюймов), поэтому убедитесь, что вы устанавливаете кольца на правильном расстоянии, чтобы приспособиться к этому.

Также помните о длине трубки вашего прицела. Вы хотите, чтобы ваши кольца были как можно дальше друг от друга, оставаясь в стороне от того места, где прицел начинает расширяться, и давая вам достаточно места, чтобы сдвинуть прицел в удобное положение, прежде чем затягивать его.Подробнее об этом в следующих шагах, но важно планировать заранее, иначе вам, возможно, придется сделать это дважды.


3. Отрегулируйте кольца так, чтобы они были прямыми и ровными

Степень регулировки кольца после установки зависит от производителя и конструкции колец. Ваша главная цель здесь — убедиться, что кольца выровнены идеально прямо и что прицел будет плотно прилегать ко всей внутренней поверхности колец.

Даже если кольцо немного отодвинуто, оно все равно может позволить прицелу войти, но в прицел будут оказывать более сильное давление, из-за чего он может потерять ноль или даже сломаться.Если вы можете достать дюбель того же диаметра, что и трубка вашего прицела, он может быть полезен в этом процессе, и вы даже можете использовать его, чтобы повернуть кольца в нужное положение.

Если вы хотите перейти на следующий уровень, вы можете приобрести стержни для юстировки, которые будут входить в кольца прицела, как штифт, но сужаться к точке, чтобы вы могли поместить их в каждое кольцо, направить их друг к другу и отрегулировать. кольца, пока две точки не соприкоснутся.


4. Вставьте прицел и отрегулируйте положение

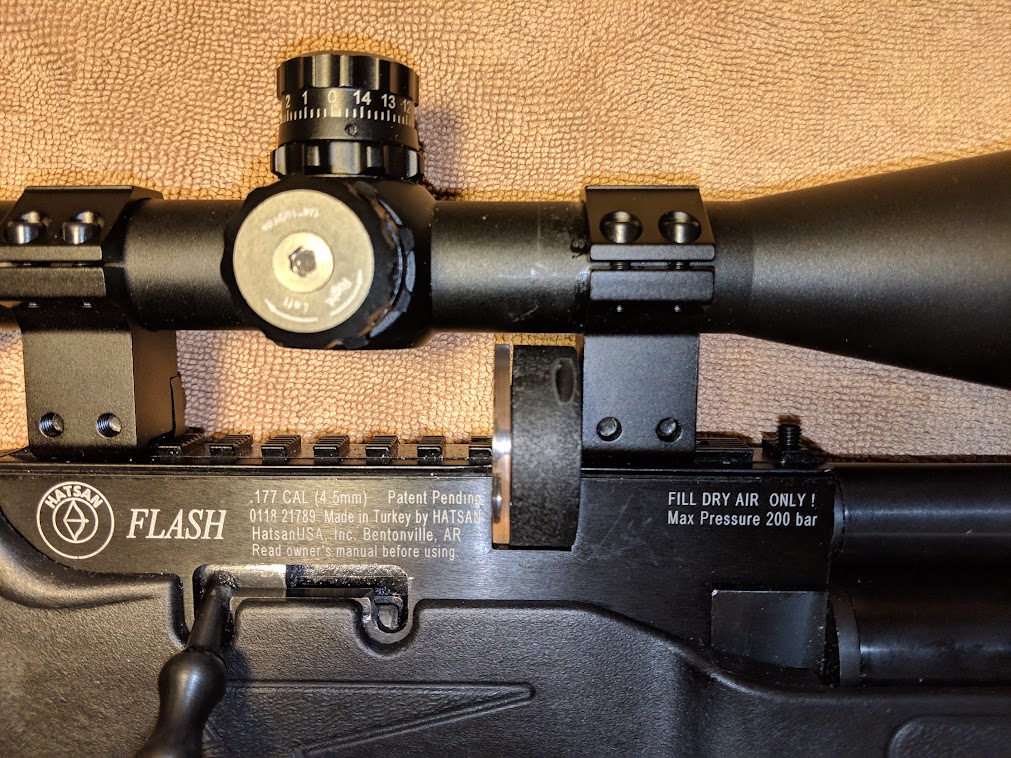

Этот шаг довольно прост; поместите прицел в кольца, которые вы идеально отрегулировали и правильно закрепили винтами и другими предметами Blue Loctite. Теперь вы можете надеть верхние кольца, но пока не затягивайте их полностью, потому что вам еще нужно отрегулировать прицел.

Убедитесь, что винтовка выровнена, затем поверните прицел, чтобы убедиться, что сетка вертикально вверх и вниз. Уровень прицела — это дополнительный инструмент, который может повысить вашу точность за пределы того, что могут обнаружить ваши глаза. Сделав это, вы можете либо перейти к следующему шагу, либо, если у вас есть прицел, вы можете отрегулировать положение прицела, чтобы центрировать сетку, куда попадает лазерный прицел.

Если у вас нет прицела, ничего страшного, просто вам, возможно, придется сначала прицелиться из своей винтовки на более близкое расстояние, прежде чем прицеливаться на 100 ярдов или дальше.


5. Защитные верхние кольца

Изображение предоставлено Гаем Дж. Саги, Shutterstock

После того, как ваш прицел будет установлен там, где вам нужно, вы можете затянуть верхние кольца до конца. Постарайтесь не затягивать слишком сильно, и ваш прицел должен быть готов к следующим шагам.

Следующие шаги

После правильной установки прицела вам нужно будет прицелиться.Распространенной ошибкой новичков является предположение, что прицел будет автоматически откалиброван, чтобы правильно указать, куда попадет снаряд. В игре слишком много переменных, чтобы это было возможно только при установке, даже если вы идеально установите оптический прицел.

Прицел необходимо наводить на определенное расстояние, потому что пули поднимаются и падают, путешествуя по воздуху. Если вы не знаете, как прицеливаться в оптический прицел, вы можете ознакомиться с нашим руководством по прицеливанию в оптический прицел.Удачи и удачного монтажа.

Ознакомьтесь с некоторыми из наших популярных постов:


Авторы избранных изображений: Яков Филимонов, Shutterstock

Как установить прицел на AR-15 с мушкой

Мушка физически не препятствует установке прицела или оптики на винтовку. Если у вас есть откидная мушка и вы не пытаетесь засвидетельствовать это с помощью механических прицелов, то просто откиньте мушку вниз и установите прицел как обычно. Если у вас фиксированная мушка (FSP), то у вас могут возникнуть дополнительные трудности.

Неоткидной FSP будет мешать обзору прицела с малым увеличением на AR 15, и если вы не заметите должным образом красную точку или другую неувеличиваемую оптику с вашими айронами, это будет отвлекать и с ним сложно стрелять. FSP не будет виден при большем увеличении, поэтому ваша стрельба должна быть такой же точной, точно в цель, а ваше изображение таким же четким и светлым, как и без него.

Шаги по установке прицела на AR 15 с мушкой

Решите, хотите ли вы Абсолютный или ⅓ Co-Witness

Другими словами, вы хотите, чтобы задние и передние айроны идеально совпадали с красной точкой, поэтому они все три совпадают, когда утюги перевернуты? Или вы хотите, чтобы мушка и целик использовали нижнюю ⅓ поля зрения через красную точку? Если вы никогда раньше не стреляли из прицела со свидетелем, вам трудно ответить на этот вопрос. Вот мой лучший ответ на этот вопрос:

Я считаю, что если у вас есть откидные утюги, то абсолютный свидетель отлично работает, потому что вы используете утюги только в случае, если у красной точки есть проблема. Если у вас нет откидных айронов или обычной комбинации одного откидывания и другого на вашем ar 15 нет, то я бы порекомендовал ⅓ со-свидетеля.

Причина проста: когда я использую красную точку, мушка просто мешает сетке, но я также предпочитаю, чтобы моя красная точка была немного ниже винтовки, если это возможно.

Большинство винтовок AR-15 используют стандартную высоту прицельных приспособлений, а красные точки обычно поставляются с высотой подступенка, рассчитанной либо на абсолютную, либо на ⅓ ковитированности. 1-дюймовые свободные концы дадут вам ⅓ коровы, в то время как 0,83-дюймовые свободные концы обычно дадут вам абсолютную коровистость.

Кольца прицела не соответствуют стандартным по размеру или способу крепления, но после небольшого исследования вы можете найти короткие, средние и высокие кольца, соответствующие одинаковому уровню зазора, чтобы получить то место, где вы хотите, чтобы FSP отображался на вашем прицеле. .Крепление не сложное, но получить правильное положение для стрельбы из AR 15 может быть непросто. Положите пистолет на что-нибудь, чтобы удерживать его положение, пока вы используете свои инструменты.

Снять прицел, если необходимо

Сделать это довольно просто с задним прицелом, но нужно быть осторожным с мушкой, потому что в ней может быть газовый блок. Если да, то на моем месте я бы просто отнес его к оружейнику и сказал им, что мне нужно. Некоторые вещи просто не стоят риска сделать что-то неправильно.

Задний утюг на верхней части ствольной коробки винтовки ar 15 должен легко сниматься. Просто открутите его от плоской части верхнего ресивера. Однако AR 15 с мушкой может быть сложнее. Важным шагом является определение того, сочетается ли FSP с газовым блоком пистолета. Это просто вопрос поиска винтовки или винтовок, которые вы должны увидеть.

Вы также можете рассмотреть возможность замены на свободно плавающее цевье, которое также повышает точность и упрощает процесс. Продолжайте читать, чтобы узнать о следующем шаге и остальных шагах, чтобы подготовить винтовки ar 15 к стрельбе.

Прикрепите крепление прицела к креплению на рейке

Как это делается, зависит от того, какое у вас крепление для прицела и какой тип прицела, но если у вас есть красная точка, то крепление для оптики и прицела может быть прикреплено и готовы просто зажать прямо на рельс. В большинстве случаев вы хотите использовать пузырьковый уровень, чтобы выровнять ar 15 по вертикали с прицелом. Пузырьковый уровень пригодится несколько раз.

Если у вас есть прицел и два кольца, это еще не все, но ваша цель — просто разместить их так, чтобы прицел мог находиться на удобном расстоянии от вашего глаза.Когда вы устанавливаете прицел, вам может понадобиться динамометрический ключ, чтобы затянуть винты до определенного уровня крутящего момента. Если вы перетянете, вы можете повредить во время процесса, но инструмент с шестигранной головкой тоже может работать.

Большинство прицелов могут быть установлены на небольшой планке Пикатинни, с которой поставляется большинство оружейных систем дополненной реальности, но вы можете выполнить все шаги по установке свободно плавающей планки, если это положительно повлияет на положение ваших прицелов и облегчит задачу при установке. стараясь стрелять точно.

Прикрепите прицел к креплению прицела

Опять же, если вы используете красную точку, все это может быть одним шагом, но если нет, то после того, как вы установили подъемную пластину или крепление, просто прикрепите прицел к нему в соответствии с его инструкциями.Я бы порекомендовал здесь также динамометрический ключ, чтобы полностью закрепить прицел, но не слишком туго. Остальное просто: убедитесь, что вокруг всего прицела есть контакт «поверхность к поверхности», и не устанавливайте его слишком близко к стволу.

При использовании колец вы устанавливаете прицел, помещая его в нижние кольца, а затем надевая на него верхние кольца. Если вы со-свидетель, проверьте, где находится сетка по отношению к айронам.

Советы

Вот как обстоят дела с увеличением: если у вас малое увеличение, например 2x-4x, то FSP в некоторой степени затенит ваше изображение в прицеле.По всем данным, если ваше увеличение выше, особенно в диапазоне 9х+, завал мушки почти полностью исчезает и даже не заметен.

Когда я впервые захотел установить прицел на свой M&P 15, в итоге я решил заменить вставное цевье на свободно плавающую направляющую, чтобы я мог установить прицел так, как хотел, и я рекомендую это всем. сделать в какой-то момент.

Используйте пузырьковый уровень при установке прицела на винтовку. Смотрите на свою цель через прицел во время процесса установки, чтобы обеспечить точность оружия на этом расстоянии.Очистите поверхность спиртом. Затяните, но не затягивайте слишком сильно. При настройке после установки делайте это постепенно.

Заключительные мысли

Вы можете купить крепление для прицела или кольца для прицела, которые позволяют поднять или опустить прицел на AR15 так, как вам нужно.

Ответить

Ваш адрес email не будет опубликован.
