ИЖ-26 пользуются репутацией надежных, практичных и отлично бьющих ружей

Многие охотники до сих пор используют ружье ИЖ-26 и даже передают сыновьям или продают, достигнув преклонных лет. Уж они обязательно очень хорошо отзываются об этом надежным изделии ижевских оружейников. И для этого есть веские основания. Если проследить историю возникновения этой модели, то можно обнаружить как положительные, так и отрицательные решения при ее проектировании и производстве.

Вскоре после окончания войны в Ижевске начали производить охотничье ружье ИЖ-49, прототипом которого стала известная модель «Зауэр». Однако через какое-то время потребовалось устранить некоторые выявленные недостатки этого ружья. Его усовершенствовал инженер-конструктор Л. Пугачев, и с 1954 года появилось ружье ИЖ-54. Его высоко оценили охотники. В шестидесятые годы на базе ставшего впоследствии легендарным ружья ­ИЖ-54 стали выпускать модернизированный вариант — ИЖ-26.

Модернизация, как чаще всего это бывает, свелась к упрощению изготовления, сборки и разборки ружья.

Некоторые технологические операции заменили более дешевыми, уменьшили долю ручного труда, что нерентабельно при массовом производстве. А такие изменения не всегда идут на пользу изделию. Например, вместо пайки высокотемпературным латунным припоем стволы стали соединять с помощью довольно сложной детали — казенной муфты, и на остальной длине стволов — межствольными планками. Ружье имеет тройное запирание, как и у базовой модели, но вместо болта Гринера применена запорная планка, которая сверху надвигается на выступ прицельной планки при закрывании ружья. Отдельные винты были заменены штифтами. Боевые пружины V-образной формы были заменены на винтовые цилиндрические, производство которых проще. Упростилось соединение ложи с коробкой.

До сих пор идут споры, и многие склоняются к мнению, что подобные усовершенствования были неоправданны. Но все же более простое в эксплуатации ружье многим пришлось по душе.
Первоначально планировали на базе фундаментального «классического» образца создать более простую и дешевую облегченную модель, но в итоге в 1969 году сняли с производства и ­ИЖ-54. Действительно, ружье ИЖ-26 стало легче и, по мнению производителей, с более изящными формами. Правда, несколько увеличилась отдача. Это связано еще и с тем, что по непонятным причинам конструкторы уменьшили диаметр стволов 12 калибра до 18,2 мм по сравнению с 18,5 мм у прежней модели.

Ружье ИЖ-26 выпускалось с ­1969-го по 1975 год, и всего на рынок страны и за рубеж было поставлено более 200 тысяч экземпляров. Все они 12-го калибра. Стволы у рядовых ружей имели дульное сужение: правый ствол — получок (0,5 мм), левый — чок (1 мм). Длина стволов — 720—730 мм. Каналы стволов и патронники хромированные. Кучность боя правого ствола не менее 55 %, левого — 65 %. Ложа — пистолетная. Модель ИЖ-26Е выпускалась с эжектором.

В ружье предусмотрен автоматический предохранитель, который не очень уважают многие охотники. В напряженной обстановке, особенно на зверовой охоте, после перезарядки человек часто вскидывает ружье и нажимает на спуск, забывая снять с предохранителя, который после перелома автоматически устанавливается в нерабочее положение.

Несмотря на критические замечания, через некоторое время это ружье стали высоко ценить охотники-практики. Например, в журнале «Охота и охотничье хозяйство» можно было прочесть такой отзыв о ружье:

«Эти ружья пользуются высокой репутацией надежных, практичных и отлично бьющих ружей. Добротно сработанные из высококачественных материалов, ижевские ружья надежны и прочны, удобны в обращении, вполне удовлетворительно сбалансированы и посадисты, снабжены мощными боевыми пружинами. Отличительной положительной особенностью боя ружей ИЖ-26 и ИЖ-27 являются очень равномерные дробовые осыпи, т. е. хорошо, равномерно распределенные попадания дроби в мишень, с небольшим коэффициентом сгущения к центру осыпи, при хорошей кучности.

Это очень важное качество при стрельбе влет, им обладает далеко не каждое, даже очень высокосортное, оружие».

В наше время в Интернете можно увидеть такой отзыв:

«Старое добротное ружье, выпускаемое в советские времена и до сих пор радующее глаза и руки своих владельцев! По весу — легче предыдущей модели ИЖ-54.

Классическая горизонталка, имеющая отличный бой, на которой не зря ставился советский «Знак качества».

Отмечают неплохие показатели при стрельбе разными видами пули. Обращают внимание на высокое качество стволов. Хорошие отзывы существуют о работе эжектора у ИЖ-26Е, который надежен, и при необходимости его можно легко отключить.

«Ружья ИЖ-26 зарекомендовали себя надежными в эксплуатации и пригодными почти для всех охот с применением дробовых, картечных и пулевых патронов в самых различных природных зонах нашей страны», — можно прочесть и такое мнение.

ИЖ-26, ружье охотничье: устройство и характеристики | 4 info

В годы Великой Отечественной войны на нужды армии у населения было изъято большое количество охотничьих ружей. Значительная их часть была уничтожена. В послевоенное время страна нуждалась в “пушной” валюте и мясе промысловых животных. Вопрос о нехватке охотничьего оружия встал особенно остро. Власть пошла навстречу нуждам людей. Чтобы обеспечить благосостояние своего народа, возобновила массовое производство различных моделей дробовиков, в числе которых особенно востребованным стало ружье охотничье ИЖ-26.

Обзор изделий, изготовленных в Ижевске

Ижевск славится своим оружейным заводом. Среди моделей выпущенных им ружей:

• ИЖ-43. Конструкции механизмов этих ружей собирались из оставшегося довоенного задела деталей. Модель оснащалась брандтрубками, изготовленными из недостаточно качественной стали. Система ИЖ-43 отличается высокой надежностью.
• ИЖ-54. Представляет собой двустволку с тройным запиранием. В конструкции отсутствует дополнительный предохранительный взвод на курках.
• ИЖ-57. Модель выпускалась с 1957 года. Изделие имеет горизонтально спаренные стволы. Конструкция идентична ИЖ-54. Отличаются эти модели размерами деталей. ИЖ-57 оснащено тонкой и обтекаемой затворной коробкой и выступающей с боков ствольных трубок прицельной планкой.
• ИЖ-58. Производится с 1958 года. Пришло на смену охотничьей модели ИЖ-57.
• ИЖ-26. Ружье изготавливалось с 1969 по 1975 год. Предназначено для боеприпасов 12-го калибра, в которых применяется дымный и бездымный порох. Модель эффективна в различных видах охоты и используется как новичками-любителями, так и профессионалами. Сконструировано ружье по образцу ИЖ-54. Отличаются данные модели узлом запирания. Данную функцию в ИЖ-54 выполняет болт Гринера. В новой облегченной модели болт заменен запорной планкой, приводимой в действие при помощи головки запирающего рычага.
• ИЖ-26Е. Модель охотничьего ружья нашла своего потребителя как на внутреннем, так и на внешнем рынке. За рубежом было продано 200 тыс. штук. В отличие от ИЖ-26, ружье ИЖ-26Е оснащено облегчающим эксплуатацию специальным эжекторным механизмом, является самостоятельной моделью, а не улучшенной вариацией ИЖ-54.

Как испытывалась двустволка?

Активное возобновление производства промысловых ружей началось с наступлением мирной жизни. Одной из относительно дешевых моделей, что было немаловажно для послевоенного времени, конструкции которых отличались надежностью и технологичностью, стало двуствольное ружье охотничье ИЖ-26.

После сборки конструкции проходило обязательное производственное тестирование. В процессе испытаний ИЖ-26 ружье тестировали с использованием усиленных зарядов бездымного пороха, способных развить в канале с колодкой разобранной модели 900 кг/1 см кв. и 850 кг/1 см кв. у собранной.

Тактико-технические характеристики

• Калибр – 12 мм.
• Длина двух стволов – 73 см.
• Длина патронников составляет 7 см.
• Масса двустволки — 3,3 кг.
• Ружье охотничье ИЖ-26 оснащается хромированными ствольными каналами и патронниками.
• Правый канал ствола с дульным сужением 0,5 мм (называется “получок”) с кучностью попаданий 55%.
• Левый ствол, дульное сужение которого составляет 0,1 см, получил название “полный чок”. Его боевая кучность составляет 65%.

Сверление ствольных каналов

По примеру уже готовой системы ИЖ-54, мастера ижевского завода изменили диаметр канала в ИЖ-26. Ружье оснащено стволами с диаметром не 18,5 мм, как это было у ИЖ-54, а 18,2 мм. Данный размер считается допустимым для бумажных гильз. При использовании гильз из металла наблюдается несоответствие габаритов. Гладкоствольное ружье ИЖ-26 отличается хорошим боем при использовании боеприпасов в бумажной или пластмассовой оболочке. Применение гильз из металла влечет за собой снижение кучности попаданий до 20%. При этом наблюдается увеличение отдачи во время стрельбы. ИЖ-26 — ружье (фото представлено ниже), в отличие от своего аналога ИЖ-54, обладающее изящной формой и отделкой.

Покрытие

Для покрытия стволов используется очень устойчивый лак, который в обиходе еще называют “ржавый”. На колодку оружия наносится переливчатый узор “цветная капка”, благодаря которому изделие приобретает очень красивый внешний вид. Недостатком покрытия считается его слабая устойчивость. Это невозможно исправить, даже если нанести поверх “цветной капки” твердый бакелитовый лак. В процессе эксплуатации лаковое покрытие ружья быстро стирается об одежду.

Материал

В производстве ствольных каналов ИЖ-26 и колодок используется малоуглеродистая сталь 15. Данную марку легко обрабатывать механически. После работ она подвергается термообработке. По своим техническим характеристикам марка 15 уступает инструментальной 50РА, которая применяется в производстве ружей ИЖ-54 и не нуждается в термической обработке.

Для выполнения данной процедуры использовался железный ящик, наполненный углем. В эту емкость помещалось ружье. Верхние слои металла проходили насыщение углеродом. В производстве этот процесс назывался “цементацией”. После того как стальные колодки раскалялись, мастера их вынимали из железного ящика и окунали в воду. Важным моментом при проведении цементации считалось исключение контакта раскаленного изделия с кислородом. Процедура закаливания влекла за собой незначительное деформирование колодок. После термообработки изделий ствольные блоки охотничьих ружей ИЖ-26 подгонялись к готовым колодкам.

Что такое “приплотка”?

Одним из проблемных моментов, с которым очень часто сталкиваются оружейники, считается подгонка стволов к колодкам. В среде любителей охотничьего дробового оружия данная процедура еще называется “приплотка”. С появлением такой модели, как ИЖ-26, выполнять подгонку стало легче. Это обусловлено тем, что в конструкции данного ружья вместо болта Гринера имеется запорная планка, с которой, по отзывам пользователей, работать проще. Но “приплотка” ружей, оснащенных болтом Гринера, обеспечивает двустволке больший ресурс.

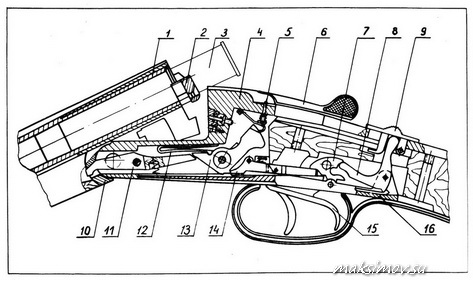

Устройство стволов

Стволы проходят термическую обработку и соединяются друг с другом при помощи муфты. Для этого они подлежат предварительной запрессовке, после которой стопорятся в казенной части штифтом. Остальная часть стволов стопорится при помощи планок: верхней и нижней. Верхняя планка используется также и как средство для прицеливания. Она представляет собой изделие трапецевидной формы, состоящей из двух частей, между которыми при помощи пайки устанавливается шарнирная стойка, используемая для крепежа цевья на ИЖ-26. Ружье (фото ниже) оснащается двумя винтами, необходимыми для цепляния ременных антабок.

Для изготовления ложа используется орех или бук. Ложе может иметь прямую или пистолетную форму.

Ударно-спусковой механизм является врезным. Для его установки в ИЖ-26 на ствольной коробке и основании (личине) предусмотрены специальные пазы. С помощью хвостовика, образованного в результате прикрепленной снизу ствольной коробки личины, на двустволку крепится ложе.

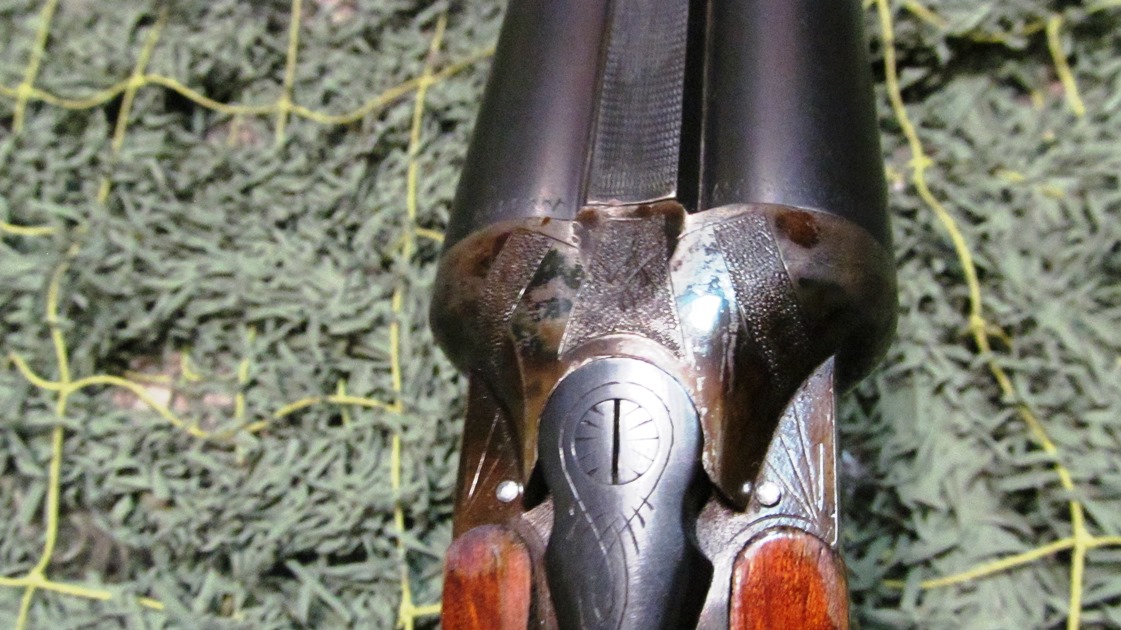

Что такое брандертрубки?

Система ИЖ-26 обладает функцией возврата. Это осуществляется при помощи специального ограничителя, который находится под давлением нижнего пера боевой пластинчатой пружины. Инерционный боек и возвратная пружина, в отличие от энсоновской системы, не являются одним целым. Данные запчасти ружья ИЖ-26 устанавливаются отдельно со стороны щитка ствольной коробки. Их фиксация осуществляется при помощи специальных ввинчивающихся хромированных пробок, или брандертрубок. Данная конструкция дает возможность при необходимости легко разбирать ружье ИЖ-26. Отзывы пользователей об использовании оружия носят положительный характер: при поломке бойка исчезла необходимость полностью разбирать конструкцию двустволки (что приходилось делать при ремонте ружей энсоновской системы). Для замены бойка достаточно только открутить необходимую брандертрубку.

Данные хромированные изделия выполняют две функции:

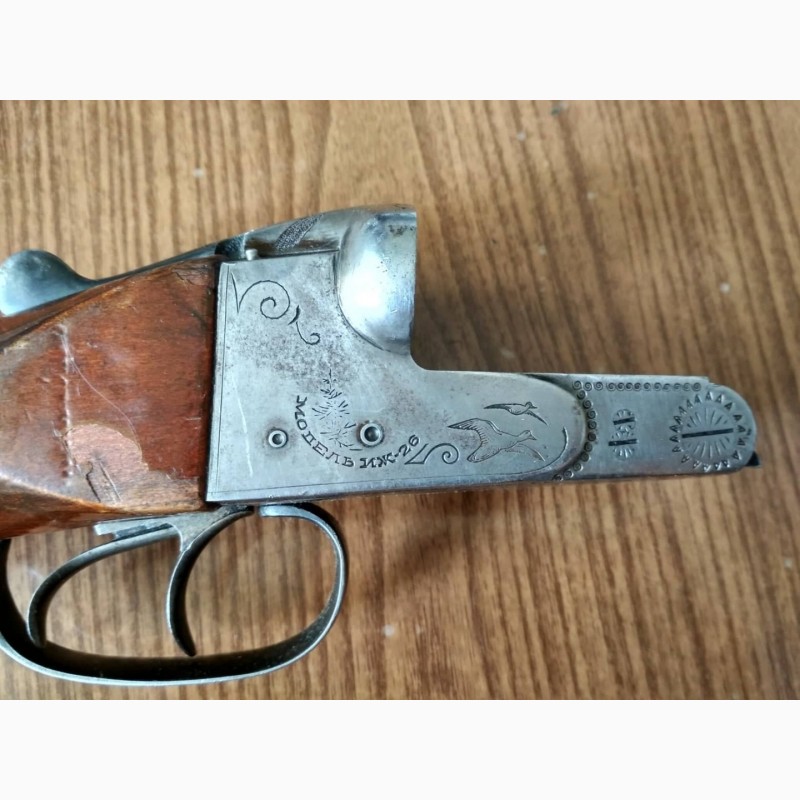

• Являются украшением на щитках колодок в двустволках моделей ИЖ-26 и ИЖ-54.
• Предотвращают возможные прогорания металла возле отверстий бойков.

Как осуществляется боевой взвод и спуск в охотничьей двустволке?

Взвод курков выполняется при помощи специальных указателей, расположенных сверху ствольной коробки. В данном процессе принимают участие взводные и спусковые рычаги. При помощи первых в результате открывания стволов курки взводятся, а затем упираются в специальные гнезда, которые расположены в шарнирной части цевья. Передний спусковой крючок находится под воздействием пружины, что предохраняет пальцы от травмирования о второй спусковой крючок при отдаче. Такое устройство характерно для ружей высшего класса. Стандартная энсоновская система предусматривает запирание с помощью автоматического предохранителя только крючков. Блокировка спусковых крючков и рычагов предусмотрена в ИЖ-26. Характеристика ружья содержит еще одно важное качество: в системе данной модели имеется плавный спуск. Осуществляется он при полностью открытых стволах.

Чтобы снять курки с шептал, необходимо при помощи большого пальца правой руки отвести кнопку предохранителя в переднее положение, а передним пальцем нажать на крючки спуска. После этого стволы закрываются. Подобную процедуру нежелательно выполнять при заряженных патронниках, поскольку это может повлечь за собой произведение непредвиденного выстрела.

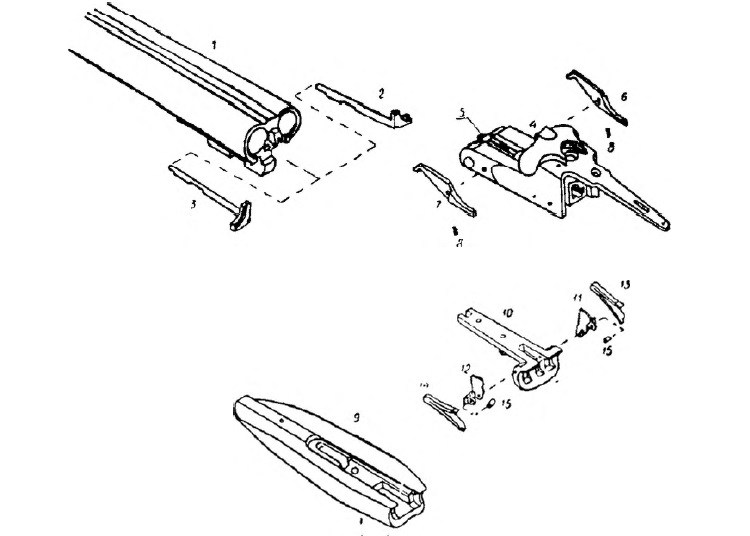

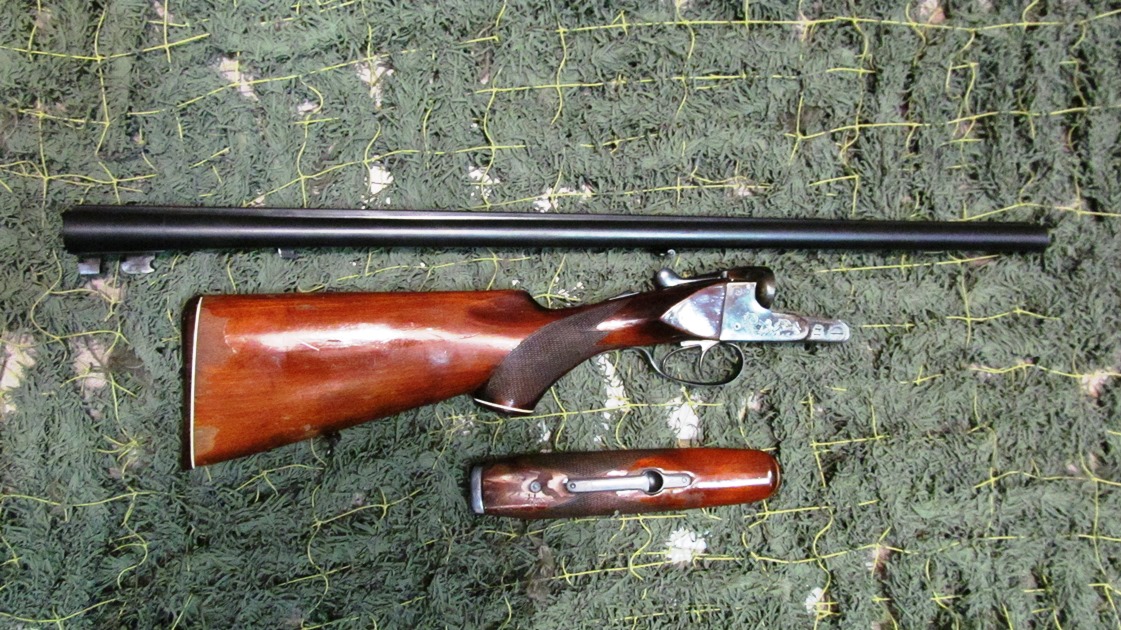

Когда проводится разборка оружия?

При необходимости осуществить ремонт, чистку или смазку ружья, техосмотр, а также во время транспортировки ИЖ-26 разбирается на две части:

• ствол и цевье;
• ствольная коробка и ложе.

Для того чтобы разобрать оружие для чистки, необходимо:

• Потянуть на себя защелку цевья. В результате этой манипуляции цевье будет отсоединено.
• Запирающий рычаг повернуть вправо до упора. После этого стволы отделяются от ствольной коробки.
• Повернуть против часовой стрелки винт предохраняющей скобы.
• Вывернуть винты, с помощью которых крепится основание УСМ.
• Используя отвертку, поддеть пружины взводителей. После этого ствольную коробку посредством легких раскачиваний вверх-вниз вынуть из ложа. Это дает доступ ко всем механизмам ружья, которые теперь можно смазывать и чистить.

Дальнейшая разборка состоит из следующих этапов:

• Взводители вынимаются из ствольной коробки после того, как вывернуты их стопорные винты. При этом важно не потерять их.
• Вынимая курки, необходимо следить за тем, чтобы они не вылетели под действием пружин. Для этого курки следует вынимать вместе с ограничителями.
• Снимать кнопку предохранителя следует после того, как из нее будет выбит удерживающий штифт.

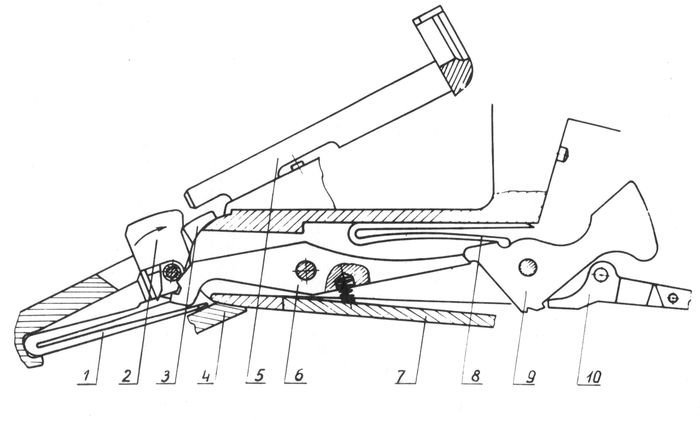

Эжекторная модель двустволки ИЖ-54

В 1969 году, используя базу системы ИЖ-54, предприятие начало изготовление новой безэжекторной модели-ружья ИЖ-26 Е.

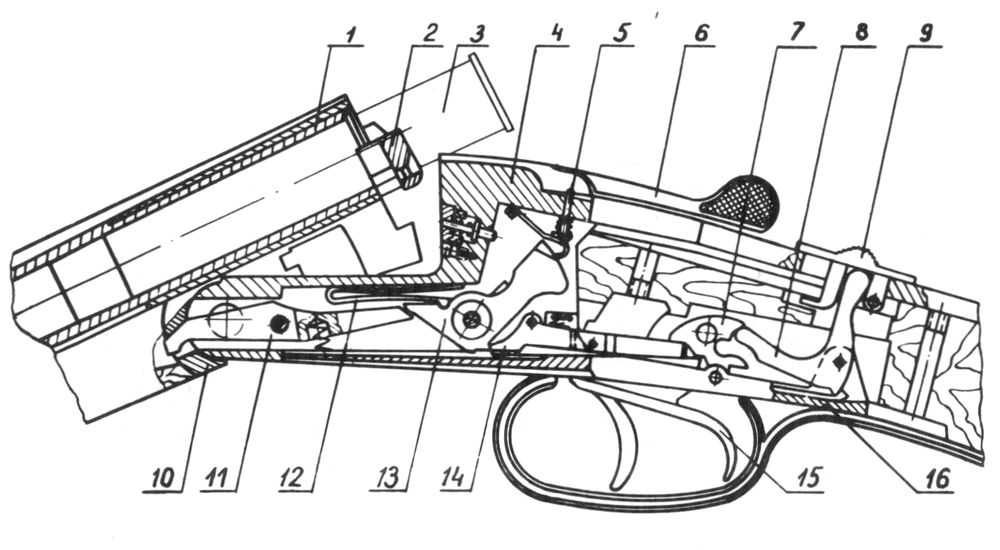

Данная двустволка проектировалась как самостоятельное оружие с эжекторным механизмом. Устройство ружья ИЖ-26 Е такое же, как и в ИЖ-26.

Как выключить эжекторный механизм?

В охотничьем ружье ИЖ-26Е нередки случаи ослабления пластинчатых пружин эжекторных курков (молоточков). Чтобы это предотвратить, пружины необходимо периодически спускать. Для этого можно использовать гвоздь или проволоку нужного диаметра, при помощи которых отсоединяется цевье. Эжекторный механизм выключается поворотами курков. Прежде чем присоединить цевье обратно, рекомендуется взвести эжекторные молоточки. Иначе пристегивание его будет затруднено или повлечет за собой повреждение механизма двустволки.

Процедура взвода молоточков состоит из двух этапов:

• Гвоздь вставляется в отверстие в верхней части курка.
• Используя гвоздь в качестве рычага, необходимо взвести курок. Эту работу следует делать постепенно: сначала взводится один курок, а затем – второй.

Негромкий щелчок будет свидетельствовать о том, что взвод выполнен полностью. Сам курок относительно передней части цевья должен быть под небольшим наклоном.

Варианты

Наличие предохранителей и эжекторов в двустволках как во времена Советского Союза, так и сегодня не востребовано у отечественных потребителей. Охотничьи ружья ИЖ-26 Е предназначались преимущественно для экспорта. Одновременно с производством данной модели был создан его новый унифицированный вариант ИЖ-26 – 1С. Это ружье после сравнительного тестирования с аналогичным импортным оружием дало хорошие результаты. Несмотря на все достоинства ИЖ-26-1С, двустволка в производственную серию не попала. Специалисты объясняют это тем, что на оружейном рынке появилась модель дешевле и легче — ИЖ-58М. Она использует 12-й калибр и обладает той же мощностью, что и ружье ИЖ-26.

Отзывы

По отзывам, охотничьи ружья ИЖ-26 имеют надежную систему, на которую практически не влияют годы. По мнению владельцев, которые приобретают двустволки многолетней давности, признаки их «возраста» видны только снаружи. Внутри системы все находится в идеальном состоянии: ржавчина совершенно не касается чока и получока. Как утверждают пользователи, наружные дефекты, как правило, вызываются недостатками ухода за оружием.

Конечно, некоторые владельцы, приобретая старые ИЖ-26, порой замечают небольшие проржавленные участки внутри УСМ. Несмотря на это, вся система работает хорошо. Владельцы охотничьих двустволок и опытные оружейники советуют для удаления ржавчины использовать специальные средства для чистки карбюраторов и смазку «Баллистола».

По мнению некоторых владельцев, охотничьи ружья ИЖ-26, по сравнению с ИЖ-54, обладают меньшим ресурсом, который проявляется в возникновении шата. Как считают другие любители дробового оружия, ресурс является индивидуальным для каждого ружья. По мнению приверженцев этой модели оружия, достичь шата системы в ИЖ-26 трудно, даже если использовать для стрельбы аккумуляторные клеммы, рубленые гвозди или чугунную дробь.

Сегодня ружья ИЖ-26, как и другие старые модели, выполненные в Ижевске, очень востребованы. Хотя они и не являются раритетом, найти их не так просто.

Охотничьи двустволки ИЖ-26 и ИЖ-26Е доказали свою высокую эффективность и надежность. Эти ружья позволяют использовать любые виды патронов и проводить охоту в различных широтах.

ИЖ-58 – самая популярная классическая советская двустволка

В настоящее время у опытных охотников большим спросом пользуются старые советские охотничьи ружья. В отличие от новых моделей, большинство ружей производства СССР отличались более качественной сборкой. Например, охотничье ружьё ИЖ-58 от ИЖМАШ, которое практически полностью аналогично современному ИЖ-43, сделано более качественно, да и на материалах в советское время не экономили.

Классическая двустволка ИЖ-58 давно уже заслужила репутацию надёжного и беспроблемного оружия, хотя те охотники, которые эксплуатировали ещё ИЖ-54, отмечают, что качество нового ружья было значительно хуже, чем у предшественника.

Так как ИЖ-54 достать практически невозможно, покупка ИЖ-58 является весьма выгодным вложением средств для охотника. К тому же такое ружьё часто можно купить буквально за копейки, так как многие, получив его в наследство, банально не имеют документов на хранение оружия.

Общая информация

ИЖ-58 — двустволка классической компоновки с горизонтальным расположением стволов. При его производстве использовались качественные материалы, включая уникальную оружейную сталь завода ИЖМАШ. Для придания высокой прочности проводилась обработка фирменного металла на специализированном оборудовании с последующей его термообработкой.

История этого оружия начинается в 1958 году. Тогда команда опытных инженеров, которой руководил Л. Пугачёв, занялась проектированием недорогой двустволки для широкого круга — охотников, промысловиков, народов Севера, пастухов и т.д. В задачу группы входило максимально снизить себестоимость новой гладкостволки, разрабатываемой на базе ИЖ-54. Для этого решили несколько упростить конструкции Иж-54 и частично использовать другие материалы. 58-е орудие оказалось технологичнее, а его конструкция стала проще в производстве и обслуживании, что позволило снизить расходы на производство ружья.

Это не значит, что новое оружие стало лучше своего аналога. В качестве оно потеряло. Если раньше на создание каких-то деталей уходило много времени (что требовало больших финансовых затрат), то теперь запчасти выдавали сотнями за раз, при этом качество снижалось. Несмотря на это, группе инженеров и Л. Пугачёву удалось создать доступное орудие, конструкция которого не требовала специфических знаний от владельца.

Модификации ИЖ-58:

• ИЖ-58МА-20М — сделана на базе классического оружия ИЖ-58 под мощные боеприпасы Магнум;
• ИЖ-58-16 — стандартное ружьё под заряды 16-го калибра;
• ИЖ-58-12 — стандартное ружьё под патроны 12-го калибра;
• ИЖ-58МА — усовершенствованная винтовка, которая позволяла использовать патроны 12 и 16 калибров. Для повышения безопасности был установлен автоматический предохранитель;
• ИЖ-58МАЕ — аналогичная прошлой версии модификация. Отличие заключается в наличии эжектора.

Конвейер с ИЖ-58 остановился в 1986 году. В тот же год на Лейпцигской Ярмарке двустволка получила золотую медаль. Этой награды она удостоилась за конструкционные решения, высокую надёжность и большой запас рабочего ресурса. Всего было выпущено около 850 тысяч ружей, учитывая разные версии и модификации. Многие любители оружия в своих коллекциях имеют ИЖ-58. Заграницей и вовсе считается роскошью иметь в своём владении такую двустволку.

ИЖ-58М и его модификации

С 1971 года на ижевском заводе стали выпускать модификацию ИЖ-58М, которая представляла собой усовершенствованную модель. В основе конструкции были использованы некоторые узлы от ИЖ-48. Первым ружьём в линейке стало ИЖ-58М-16. Вскоре после этого было создано ружьё 12 калибра. Если поднять документы тех лет, можно увидеть, что за годы выпуска около половины всех ружей были отданы на экспорт, так как качество сборки стало выше.

В 1977 году на базе ИЖ-58М были созданы ещё две модификации:

• ИЖ-58МА;
• ИЖ-58МАЕ.

Ружьё ИЖ-58МА получило автоматический предохранитель, а ИЖ-58МАЕ получило ещё и эжекторный механизм, который обеспечивал автоматическое удаление стреляных гильз при открывании стволов ружья. Данные модификации также поставлялись за рубеж, причём пользовались там стабильным спросом.

В 1979 году появилась модель ИЖ-58МА-20М, которая была разработана для использования патронов 20/76 магнум, весьма популярных в то время за рубежом. Большинство ружей данной модели были проданы на экспорт.

Ружьё ИЖ-58 в различных модификациях выпускалось огромными тиражами, поэтому до сих пор весьма популярно у охотников России и СНГ. Так как достать ИЖ-54 сейчас очень сложно, то для начинающих охотников ИЖ-58 является весьма неплохим вариантом. Оно легкое, надёжное и весьма не требовательное в уходе. При покупке желательно искать штучные экземпляры и обращать внимание на состояние каналов стволов и общее состояние двустволки.

Технические характеристики ИЖ-58

Ижевское ружьё считается классическим орудием своего класса, которое обладает отличным строением. Может эффективно использовать во время охоты на различного зверя или на спортивном полигоне. Калибр ИЖ-58 был 16 и 20. Оно было простым, не обладало какими-то лишними узлами, балансировкой.

В производстве стволов и муфты использовалась уникальная ижевская оружейная сталь 50А. Особое внимание уделяли производству колодки: она проходила тестирования на различных станках, а затем подвергалась обработке высокими температурами для доведения до высокой прочности. Такой подход к созданию и применение оружейной стали не требовало использование дополнительных брандтрубок.

Использование инновационных материалов позволило упростить производство. Отпала необходимость использования множественных дополнительных деталей, как это было в случае с ИЖ-54. Такой подход снизил себестоимость ружья, чего требовало руководство компании от команды инженеров.

Использование брандтрубок в ИЖ-54 вынуждало привлекать к работе дополнительных специалистов: требовалась тонкая ручная работа для установки всех деталей. В ИЖ-58 бойки были помещены в курки, что упростило сборку винтовки и продлило их срок службы. Такой подход имел и свой минус: новое положение бойков требовало создания дополнительных дырок в коробке, что могло привести к частичной деформации приклада и нанесения вреда здоровью стрелка при сквозном пробитие капсюля. На деле такие ситуации оказались редкостью.

Удешевление орудия удалось добиться за счёт пересмотра системы крепления. На смену винтам пришли штифты, крепление приклада к колодке было упрощено, пластинчатые пружины были заменены на простые, спиральные, которые были дешевле и надёжнее.

Технологию изготовления стволов менять не стали, так как от неё зависит прочность ИЖ-58. Они делались из горячекатаного проката путём глубокого сверления. Соединение стволов отличается от ИЖ-54: выбрали ствольные трубки, запрессованные в ствольную муфту. В аналоге для скрепления стволов применялись пайки твёрдого латунного припоя в казенниках. Такой подход уступает по прочности.

В 1957 году ИЖ-54 перешёл на такую же технологию скрепления стволов. Сейчас такое конструкционное решение критикуется, однако оно делает стволы прочнее. Ствольная муфта предназначается не только для скрепления стволов: на ней располагаются подствольные крюки и ступенчатый задний выступ, которые используются для запирания.

Прицельные планки используются для скрепления ствольного блока. Он включает в себя муфту с двумя трубками, прицельные планки и стойки шарнира. Для устранения крутящего момента вершина схождения стволов была установлена на определённом расстоянии от дульных сужений. Верхняя прицельная планка крепится к муфте и стволам. Нижняя расположена на стойках шарнира.

Дульные сужения выполнены традиционно: левый ствол — чок, правый — получок, имеют параболическую сверловку. Для защиты от коррозии каналы стволов и патронник обработаны хромом. Снаружи стволы ИЖ-58 покрыты защитным лаком, колодки покрашены химическим методом. Дорогой защитный лак на ИЖМАШе удалось заменить в конце 80-х годов на дешёвый вариант. На смену пришло оксидирование, которое не имело высокой устойчивости к механическим ударам (как «ржавый лак»), но обладало хорошей устойчивостью перед химическими воздействиями (чего не скажешь о лаке).

Два подствольных крюка и рычаг затвора отвечают за тройное запирание. Ударно-спусковой механизм выполнен по курковому типу. Боевые пружины сделаны винтовыми цилиндрическими. Они взводятся в процессе открывания оружия. За это отвечают шарнир цевья и толкатели. Для выстрелов есть два спусковых крючка — один крючок отвечает за выстрел из одного ствола.

Для безопасности конструкция не предусматривает возможность выстрела при открытых стволах. На случай срыва курков с боевого взвода в ИЖ-58 предусмотрен предохранительный взвод. Ползунковый неавтоматический предохранитель находится сверху хвоста колодки, способен запирать шептала.

ИЖ-58 20 калибра оснащался планкой с ИЖ-26. Она была утопленной. ИЖ-58 16 калибра имели фрезерованную прицельную планку. Инженеры предлагали руководству ружьё с коробкой из алюминия, стволами без соединительных планок, с прицельной планкой из дерева, однако «сверху» было отказано. Такая модификация была лёгкой и удобной, обладало отличной балансировкой.

Для создания приклада и цевья использовали бук и берёзу. В ИЖ-58 по индивидуальным заказам для изготовления приклада и цевья был выбран орех. Ложа пистолетного типа. Длина ствола ИЖ-58 20 калибра составляет 675 миллиметров, вес разряженного оружия составляет 2,7-2,9 килограмм. Длина ствола ИЖ-58 16 калибра составляет 720 миллиметров, а вес разряженной винтовки составляет 3,2 килограмма.

Технические характеристики:

• Производством занималась компания ИжМех;
• Длина ствола винтовки составляет 675 или 720 миллиметров;
• Вес разряженной винтовки составляет 2,7-2,9 или 3,2 килограмм;
• Ложе изготавливалось из берёзы или бука, в штучных версиях применялся орех;
• Для создания основных деталей использовалась уникальная сталь 50А.

Завод-производитель заявляет о 1,5-2,5 килограммах усилия на спуске. На деле же этот показатель выше, но значение легко поправить несложной доводкой ружья. Эффективность стрельбы высокая пулей, дробью и картечью. Мощность 16-го калибра не отличается от ИЖ-58 12 калибра, но отдача меньше и без амортизатора.

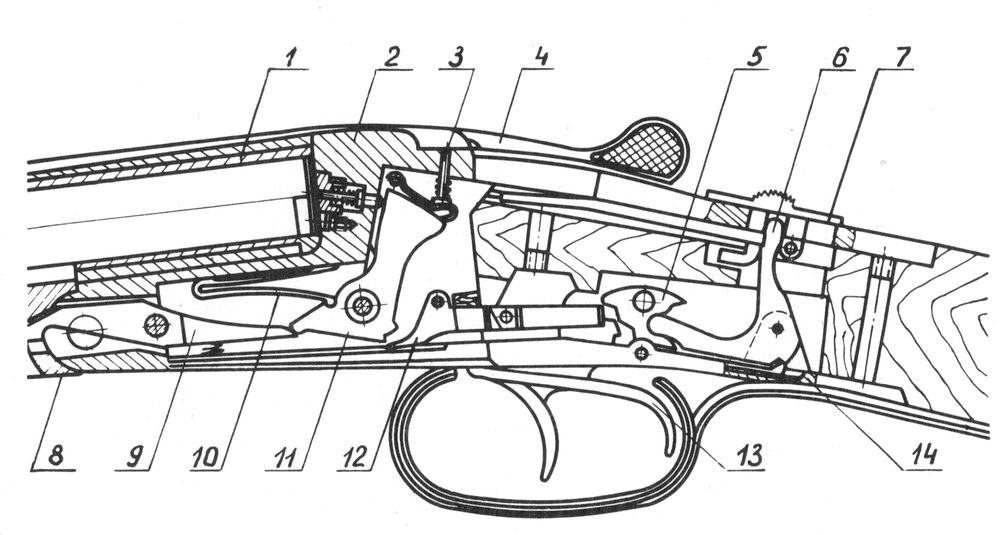

Конструкция

По расположению пары сменных стволов двустволка 16 калибра относится к горизонталкам. Конструктивно стволы различаются – правый ствол сужается на получок в 0.5 мм, левый – чок на 1 мм.

Ствольные каналы, как и патронники, хромированы. Изначально ружье 16 калибра марки ИЖ выпускалось с длиной стволов в 75 см, но с 1961 года этот параметр уменьшился на 2.5 см. Отметим, что стволы ранних выпусков ИЖ-58 от разных партий отличались по длине на 1 см. В момент серийного производства на Ижевском оружейном заводе это являлось нормой.

Наружная поверхность стволов покрывалась защитной краской или хромировалась. С 1961 года технология упростилась – покрытие наносилось недорогим химическим составом.

Вариант обработки указывался в паспорте, прилагаемом к каждому экземпляру ИЖ-58. Диаметр каналов наносился клеймом на ствольную муфту. Здесь же отображались сведения о годе изготовления, разрешенном давлении в канале, проставлялся серийный номер, который дублировался на плоскости запорного крюка.

Ствольный блок крепится планкой и крюками, два из которых установлены под блоком, третий – сверху стволов. Механизм запирается поворотным рычагом. Для стрельбы из модели ИЖ-58 разрешено применение дымного и бездымного пороха.

Все ружья ИЖ 58 подвергались тестированию стрельбой на заводе

Поверх стволов установлена планка с прицельной мушкой. До 1960 года применялась высокая планка, выступавшая над ствольной поверхностью.

УСМ ружья ИЖ-58 16 калибра вмонтирован в специальную колодку на основу, приклепанную к нижней колодочной плоскости.

Курковая конструкция состоит из бойка и предохранительного взвода. В момент перелома курки взводятся, боевые пружины сжимаются.

Если применяется автоматический предохранитель, он отводится назад, фиксируя шептала. Отключить такое устройство возможно, развернув его тягу на сто восемьдесят градусов.

Гильзы после стрельбы из ствольных каналов некоторых моделей удаляются автоматически, но встречаются варианты, когда полуавтоматический режим немного выдвигает их из канала ствола, и далее она удаляется вручную. Установленный автомат выбросит только стреляную гильзу, а патрон выдвинется до трех миллиметров. Устройство для автоматического извлечения гильз называют эжекторным, отключается оно поворотом среднего рычага.

Для ранних образцов ружей 16 калибра характерна вращающаяся антабка, прикрученная на планку, разделяющую стволы. В дальнейшем ей на смену пришла неподвижная конструкция.

Все ружья подвергались тестированию стрельбой на заводе, для чего на каждый ствол выделялось по три патрона. Огонь велся с тридцати пяти метров в мишень, диаметр которой составлял 75 см. Оружие признавалось пригодным к дальнейшей эксплуатации, если один из трех выстрелов отвечал следующим параметрам:

• достигало цели не менее половины дроби правого ствола;
• этот же параметр для левого ствола составлял не менее шестидесяти процентов.

Данные проверки отмечались в паспорте изделия, там же указывался тип использовавшегося пороха, его масса, вид дроби.

Держим в руках ИЖ-58

Внешняя отделка винтовки ничем не отличается от типичных представителей того времени. Это простое, симпатичное оружие, с которым удобно охотиться и улучшать свои навыки на спортивном полигоне. Вес меньше, чем у 12-калиберных винтовок, это делает ИЖ-58 удобнее.

Приклад и цевьё сделаны из приятного наощупь дерева. Шейка приклада тонкая и удобная, цевьё выделяется необычным окончанием. Для скрепления приклада и колодки используется винт, цевьё крепится при помощи защёлки. Неточность стыковки приклада и колодки отражается на состоянии древесины: рычаг затвора за годы использования повреждает ложу.

В качестве украшения есть гравировка, но при производстве она выполнялась вручную, поэтому сразу заметны недочёты. На колодке есть текст с указание модели орудия. Полировка колодки не во всех местах выполнена качественно: в труднодоступных местах заметно «меньшее старание». Несмотря на стремление снизить себестоимость, качество сборки ИЖ-58 находится на высоком уровне. Сборка и разборка проводится легко и быстро. Условно 58-е можно разделить на три части: стволы, цевьё и колодка с прикладом.

Эволюция ижевских бескурковых горизонталок.

Отечественная война потребовала от страны неимоверного напряжения всех сил. Но задолго до того, как отгремели последние залпы, встал вопрос о налаживании нормальной жизни в стране. Среди многого прочего, была очевидна необходимость и в большом количестве охотничьего оружия. Не стоит забывать, что значительную часть валюты СССР получал от экспорта меха, добываемого промысловиками. Именно для них и предназначалась основная часть планируемого выпуска ружей.

Работы по возобновлению производства дробовых ружей в Ижевске возобновились еще в 1944 году. Информации об этом в доступной печати встречается очень мало. Вероятно, первое время ружья собирали из оставшегося довоенного задела деталей, обычно это были модели ИжБ-36 и ИжБ-36М. Эти же ружья, с минимальными изменениями, в дальнейшем получили индексы ИжБ-46 и ИжБ-47, однако их выпускал уже не ИЖМАШ (завод 74), а Ижевский мотозавод (завод 524), на котором в 1942 г. было развернуто эвакуированное из Тулы производство пулеметов Максим.

Но уже в 1947 г мотозавод перешёл на выпуск первой партии автоматов Калашникова образца 1947 г., что не могло не сказаться на выпуске ружей. Вышеописанные модели горизонталок, имевшие замки на полных досках и неплохое качество изготовления, были весьма достойными и недорогими в производстве ружьями. Поэтому совершенно непонятны причины, по которым правительством было принято решение не о дальнейшей модернизации ИжБ-47, а о прекращении его производства и выпуске взамен более дорогой и трудоемкой копии немецкого «Зауэра-8».

По слухам, в Ижевске работали и вывезенные немецкие оружейники-конструкторы. Достоверно известно, что на Ижмаше работал Гуго Шмайссер. На заводах использовалось трофейное немецкое заводское оборудование. Надо думать, что если все эти ресурсы были использованы, то они не попали на производство охотничьих ружей. По крайней мере, на Ижмехзаводе трофейные станки уже в начале 80-х гг. совсем не встречались. Зато известно, что ижевский гравер Л. Васев сразу после войны учился в Германии.

Новое советское ружьё, получившее индекс Иж-49, и на сегодня является отличным ружьем, вряд ли уступающим, по любым критериям, модели Иж-54, являющимся не более чем дальнейшей сильно упрощенной и переработанной модификацией «49-ки».

С 1947 по 1954 гг. в Киеве артель «Метиз» из ижевских деталей производила сборку ружей «Киев», конструктивно представляющие собой Иж-Б-47.

В 1949 г., в связи с перепрофилированием мотозавода, было решено сосредоточить выпуск гладкоствольного оружия на Ижевском механическом заводе (завод 622), которому ещё ранее была поставлена задача освоить выпуск одностволки ЗК системы Казанского. Перевод производства ружей на мехзавод произведен по приказу МВ N421 от 31.10.49.

Ижмехзавод возник почти на пустыре, на территории начавшей строиться перед войной фабрики охотружей Ижгорпромкомбината и должен был в кратчайший срок обеспечить армию некоторыми видами вооружения. Основой послужили отдельные производства Ижмаша, а также люди и оборудование, эвакуированные из Тулы и Коврова. Собственно, Ижмехзавод был образован в июле 1942 г. и в основном был занят выпуском револьвера Наган, пистолета ТТ и противотанковых ружей Дягтерева и Симонова. В первые послевоенные годы, в связи с ликвидацией военных производств, на заводе изготавливались охотничьи капканы, безмены, весы циферблатные, пневматические спортивные ружья и разные изделия ширпотреба.

В 1945 г. ведущим конструктором по гражданскому производству назначен Л.И.Пугачев. С 1946 г. на заводе начинается интенсивное промышленное строительство. На смену временным деревянным баракам были построены кирпичные корпуса, некоторые из которых используются и сегодня. В послевоенных условиях освоение производства охотничьих ружей проходило с немалыми трудностями. Но из выступления директора завода Н.И.Палладина видно, что уже в 1950-м году завод изготовил 185 тыс. ружей ЗК и 25420 единиц Иж-49, причем на московской выставке охотничьего собаководства ружье Иж-49 было о.

В конце 1951 г. производство ружей было прекращено — завод начал производство карабина СКС, а с февраля 1952 г. началось освоение ПМ. В рамках конкурса на новый образец боевого пистолета, объявленного в середине 1946 г., на заводе были созданы 7.62-мм самозарядный пистолет Г.В.Севрюгина и 9-мм самозарядный пистолет АА Климова и Лобанова. В этом же году были разработаны и изготовлены в виде опытных образцов, испытаны и приняты на производство пневматические спортивные пистолет СПП и ружье ПСР, разработанных А.А.Климовым.

Однако ружья забыты не были — продолжались работы по упрощению и удешевлению ружья Иж-49. В результате было разработано ружье Иж-52, позже превратившееся в знаменитую модель Иж-54. Это ружье, разработанное под руководством Л.И.Пугачева, производилось с 1955 по 1969 гг. Помимо Л.И.Пугачева, непосредственное участие в разработке обеих моделей принимал начальник бюро двуствольных ружей А.А.Климов. В 1957 году коллектив Пугачева разработал новую модель, Иж-57, отличающуюся от Иж-54 наличием верхней запирающей планки, вместо болта Гринера и внедрением механизма отбоя курков. Отбой курков, отработанный в Иж-57, был применен и в модифицированном Иж-54. Образцы Иж-54, имеющие механизм отбоя курков, особенно ценятся и сегодня.

Надо заметить, что львиная доля производства охотничьих ружей в СССР всегда была сосредоточена на оборонных заводах. И, конечно же, доля эта никогда не являлась хоть сколько- то определяющей. Хотя совсем без внимания она не оставалась — в основном потому, что наши ружья всегда были достаточно конкурентоспособными за рубежом и давали стране твердую валюту. Послевоенная конверсия оборонных заводов была не очень длительной и далеко не полной. Тем не менее, этот опыт позволил, например, Ижевскому механическому заводу избежать полной катастрофы даже в условиях остановки военных производств, в тяжелейших для всей страны 1990-х годах.

Состояние и изменение с течением времени этих политико-экономических условий в решающей степени определяли внешний вид, конструкцию и качество выпускаемых ружей. Однако даже такое совершенно заслужено прославленное ружье как Иж-54 не могло полностью удовлетворить всех охотников огромной страны. Достаточно тяжелое и часто излишне мощное и дорогое, требующее тяжелых и недешёвых боеприпасов, оно более соответствовало условиям любительской охоты и мало отвечало требованиям ходовой охоты, а тем более — промысла в тайге.

В атмосфере послевоенного планового восстановления экономики, вопросам охоты правительство уделяло достаточно много внимания. Охота не только давала народу мясо, но и приносила стране легко конвертируемое в крайне необходимую валюту «мягкое золото». Поэтому в 1958 г начинается производство героини нашей статьи: легкой промысловой «горизонталки» 20-го калибра, впоследствии ставшей самой массовой моделью ижевского дробовика, получившей индекс по году разработки — модели Иж-58. Разработанное опять ж Л.И.Пугачевым, модель Иж-58 имела перед Иж-54 и Иж-57 существенное превосходство в стоимости и массе, поскольку весила почти на полкило меньше и стоила на треть дешевле. Кажется некорректным сравнивать ружья столь разного класса и назначения, однако изначально заложенные в Иж-58 конструктивные особенности и резервы, обусловившие и технологическую простоту, в конце концов, полностью вытеснили «потомков» Иж-54 с производства.

Для любителей конспирологии и вопросов типа «кто из немцев создал АК» сообщаем, что схема типа Энсон-Дилей с цилиндрическими боевыми пружинами, размещенными в подушках коробки перед курками, была несколько ранее реализована в знаменитой «модели 21» Винчестера. В этом можно убедиться, полистав книжку Э.Штейнгольда «Все об охотничьем ружье», изданной «Лесной промышленностью» в 1967 г. Только надо учесть, что это не помешало Леониду Ивановичу получить авторское свидетельство на конструкцию ружья в целом.

Модель Иж-58, постоянно совершенствуясь, выпускалась почти тридцать лет, став одной из самых популярных моделей советских охотничьих гладкоствольных ружей. Ее ближайшая прямая родственница модель Иж-43, не только выпускается и до сих пор, оставшись единственной выпускаемой в стране серийной горизонталкой, но и послужила основой множества модификаций, начиная от внешнекуркового варианта и заканчивая нарезным двуствольным штуцером МР-221 «Артемида».

В 1969 году, параллельно с продолжавшимся производством Иж-58, началось производство модели Иж-26Е, разработанной на базе Иж-54 и имевшей эжектор. Наличие эжектора непосредственно объясняется экспортным предназначением Иж-26. В России эжекторы, как и автоматические предохранители, до сих пор не пользуются особой популярностью. Параллельно Иж-26Е выпускается и унифицированный с ним безэжекторный вариант ружья Иж-26. Чуть позже был разработан и односпусковой вариант Иж-26Е-1С, который, несмотря на положительные результаты сравнительных испытаний с импортными аналогами, к сожалению, в серию так и не пошел. Причиной этого как раз и стало появление ружья модели Иж-58М 12-го калибра, обладавшей одинаковой с Иж-26 мощностью выстрела при меньшей массе и цене.

Вскоре опять же в расчете на экспорт появился эжекторный вариант Иж-58МЕ, имевший уникальную конструкцию эжектора — с одной рабочей пружиной на оба ствола. Чуть позже, после глубокой конструкторско-технологической отработки и унификации, появились модификации с отключаемым автоматическим предохранителем Иж-58МА и Иж-58МАЕ. А вот работы по односпусковому механизму продолжались достаточно долго, причем было забраковано несколько довольно интересных вариантов. В итоге выбрали универсальный двухспусковой механизм, пошедший в серию в середине 80-х на еще раз упрощенной версии ружья, получившей индекс Иж-43. Односпусковой механизм и несколько измененный эжектор, доработанные В.Д.Загребиным, были испытаны на опытном варианте — модели Иж-85. В серию Иж-43-1С пошло уже в начале 90-х.

Из общего количества охотничьих ружей (почти 9 миллионов экземпляров), выпущенных Ижевским механическим заводом, за период 1950-1995 гг., более трети составили ружья с горизонтально расположенными стволами, уступая первенство в численности, пожалуй, только одностволке Иж-18 (с модификациями).

Стреляем из ИЖ-58

Для объективной оценки были взяты несколько видов боеприпасов: пули, дробь и картечь. Стрельба велась с расстояния 20, 25 и 35 метров по карточкам 10х15 сантиметров и обоям 50х50 сантиметров. На полигоне шёл дождь, иногда с сильным ветром, температура +12 градусов по Цельсию.

Усилия спуска на первом крючке — 3 килограмма, на втором — 5 килограмм, показатели превышают заявленные производителем. К стрельбе по второму крючку пришлось привыкать, изначально это сказалось на точности. Несмотря на это, пристрелка пулей получилась приемлемой, 80% выстрелов достигли цели.

Итог всего теста: кучная стрельба хорошей точности, низкая отдача, к которой можно быстро привыкнуть. Проведя несколько плотных тренировок, можно легко поражать мелкого и среднего зверя на расстоянии 50-100 метров. Мушка расположена удачно, целиться по цели удобно.

Еще в этом разделе:

Охотничье оружие

17.11.2014

Раздел: «Обзор ружей»

Главной особенностью двуствольных ружей этой фирмы вот уже около 30 лет является система ручного взведения единственного ударника.

Читать →

Хранение и уход за ружьём

Под хранение ИЖ-58 необходимо выделить чистую, сухую комнату. После каждой стрельбы требуется очищать каналы стволов от нагара и смазывать. Также внимание стоит уделять швам соединения деталей винтовки, при необходимости смазывать. Несмотря на защиту хромом, регулярная чистка и смазка необходима.

Чистить каналы стволов необходимо мягкими материалами. Недопустимо использование абразивных тряпок и губок, они могут поцарапать поверхность и снизить надёжность охотничьего ружья ИЖ-58. Салфетка или тряпка, используемая для чистки, должна быть чистой. Если чистка проводится после «плотной» стрельбы, стволы рекомендуется промыть горячей водой и протереть насухо.

Наличие в каналах стволов бликов свинца говорит о наличие освинцовки. Для её удаления потребуется обработанная оружейной смазкой щётка с мягкой проволокой, намотанная на шомпол.

Назначение ружья

Ходовая и промысловая охота — основное предназначение этой двустволки советского периода. Благодаря устойчивости к внешним факторам, ружье ИЖ-58 стало основным в распоряжении охотников во всех уголках страны. Им охотно пользовались егеря.

За счет больших габаритов это ружье мало подходит для самообороны, но лесники используют его для отстрела или отпугивания хищников. При желании его можно применять для спортивной стрельбы.

ИЖ-58 подходит для добычи пернатой дичи

Мелкий калибр вследствие хорошего разлета отлично подходит для добычи пернатой дичи. ИЖ-58 можно брать для охоты на пушного зверя, и при должных навыках стрелок сможет без труда добыть хороший трофей. Что же касается крупного калибра, то он идеально подходит для средней и крупной дичи, начиная от кабанов и заканчивая медведями.

Какой можно сделать вывод?

ИЖ-58 — хорошо сбалансированное ружьё, не имеющее сильной отдачи и большого веса. Для эффективной стрельбы можно использовать пули, дробь и картечь. Внешний вид стильный, нет ничего лишнего, конструкция простая и надёжная.

Неавтоматический предохранитель гарантирует высокий уровень безопасности, сводит на ноль возможность случайного выстрела. Автоматический предохранитель отсутствует. Минусом является высокое усилие при спуске крючка, но этот дефект устраняется доводкой. Производитель заявляется запасе рабочего ресурса в 6-7 тысяч выстрелов. При должном уходе ИЖ-58 стабильно работает после 15 тысяч выстрелов. Цена ИЖ-58 варьируется от 3 000 р. до 30 000р. в зависимости от состояния, купить его можно только при условии наличия разрешения на оружие.

ИЖ-58 является лучшим представителем своего класса, опережая в совокупности преимуществ все другие ижевские детища. Выпущенные экземпляры винтовки были успешно распроданы не только на территории нашей страны, но и в других странах Европы и Америки.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Достоинства и недостатки

Перейдем к самой важной части обзора. Многих охотников интересует, почему же двустволка ИЖ-58 приобрела звание нестареющей советской классики и чем же она завоевала сердца охотников по всему постсоветскому пространству? Это можно понять, взглянув на основные достоинства данной модели:

1. Мощность. Изначально ружье разрабатывалось как ходовое. Производитель хотел сделать его легким в обращении, чтобы охотники могли смело брать его с собой даже в долгие походы, поэтому предпочтение отдавалось мелкому калибру (к слову, 28 так и не вошел в серийное производство). Однако в дальнейшем появление образцов 12-го калибра помогло полностью раскрыть потенциал горизонтальной двустволки, сделав ее поистине грозным оружием.
2. Точность. Удивительно и то, что опытные стрелки могут аккуратно уложить заряд дроби в стандартный альбомный лист на дистанции 35–50 метров. Ружье ИЖ-58 настолько точное, что подходит даже новичкам, которые еще не обладают хорошими навыками стрельбы из гладкоствольного оружия.
3. Универсальность. ИЖ-58 подходит для стрельбы как дробью, так и пулей. Ружье поддерживает патроны с разным навесом пороха, что открывает перед охотниками колоссальные возможности для выбора боеприпасов под свой стиль и с учетом предпочтений. К тому же данная модель неприхотлива к качеству патронов, что делает ее настоящей находкой для отечественных стрелков.
4. Долговечность. Ижевский механический завод создал немало прекрасных охотничьих ружей, запас которых достигал 10 и даже 20 тысяч выстрелов. Однако ружье ИЖ-58 способно дать им огромную фору. По словам владельцев, это прекрасное оружие сохраняет свои первозданные качества даже после 50 тысяч выстрелов, не утрачивая хлесткости, точности и мощности.
5. Дешевизна. Удивительно, но при всех перечисленных достоинствах ружье ИЖ-58 было и остается одним из самых доступных.

Как видите, у ИЖ-58 есть немало положительных качеств. Сюда же следует отнести правильно подобранный баланс, благодаря которому ружье прекрасно лежит в руках, позволяет целиться с комфортом. Сама же конструкция ИЖ-58 предельно проста и понятна даже новичку, поэтому обращение и чистка не представляют больших трудностей.

При желании стрелок может зарядить ИЖ-58 картечью: ружье поддерживает патроны соответствующего типа. Несмотря на высокую мощность, данная модель обладает умеренной отдачей.

Дополнительным плюсом служит безопасность в обращении. Производитель оснастил ИЖ-58 неавтоматическим предохранителем, который позволяет свести вероятность случайного выстрела к минимуму.

Недостатки у ружья ИЖ-58 тоже присутствуют, но их немного. Владельцы отмечают, что для совершения выстрела требуется определенное усилие. Это можно устранить специальной доводкой (опытный оружейный мастер без труда справится с данной задачей).

Воронение у двустволки довольно нестойкое

К сожалению, ИЖ-58 не обладает хорошей антикоррозийной защитой. Сказывается низкое качество химического состава, который был нанесен на металлические компоненты. Владельцу необходимо принять этот факт во внимание. Регулярная чистка, правильный уход, качественная смазка и своевременное удаление влаги — это поможет сохранить целостность металлических компонентов, убережет их от появления червоточин и ржавчины.

ИЖ-12

Данное ружье включает в себя внутренний курок и два ствола, являющихся спаренными. Они рассчитаны для двух вариантов калибров: двенадцатый и шестнадатый. Старая модель выпускалась в значительных объемах более десяти лет, что свидетельствует о качественном исполнении модификации.

Характеристики ИЖ-12:

• два спаянных ствола;
• длина составляет до 730 миллиметров миллиметров;
• диаметр стволового канала – 18,2 миллиметров;
• используется интерсептор.

Модели конца 1960-х годов готовы похвастаться автоматическим предохранителем.

Комбинированное ружье ИЖ-94

Данная модель создана на основе ИЖ-27М. При этом ружье отличается наличием вертикальных стволов. Нижний нарезной ствол гарантирует возможность использования мощных патронов. Устойчивое и стабильное положение гарантируется благодаря надежной конструкции, благодаря которой гарантируется возможность успешной выдержки динамических нагрузок при выстрелах.

Ружья ИЖ – это легендарные разработки, которые готовы радовать многочисленными преимуществами и оптимальными техническими данными.

Обзор охотничьего ружья ИЖ-26

История возникновения охотничьего ружья была создана при Великой Отечественной войне. Когда армия нуждалась в оружие, был создан приказ забирать ружья у всего населения.

Для обеспечения всего народа, было возобновлено производство выпуска моделей дробовиков, самым хорошим и качественным оказалось оружие ИЖ-26. Самый большой завод по изготовлению ружья существует в славном городе Ижевске.

Двуствольное оружие ИЖ-26 с горизонтальной позицией стволов. В ружье внутри курковое с 12 калибром с позицией горизонтального ствола на основе изготовленного ИЖ-54. Огонь с ружья представлен с патронами бездымного и дымного пороха. Прошлая модель оружия ИЖ-26, изготавливалась в одиночном заказе, и на то время по своим свойствам, ни чем не уступало заграничным моделям своего класса. Длительность ствола 725-730 мм, патронник 70 мм, оба ствола были хромированы. Оба ствола имеют небольшое сужение, разброс при огне не велик на 5%.

При покупке ружья, нужно внимательно просмотреть ствол оружия в нем не должно быть ни каких раковин, сверлений, вмятин, сыпи, забоин и паяные планки. Проверить нужно работу механического изделия, посмотреть, чтобы не было отсутствия шато и прогаров на лбе колодки. Проверить работу предохранителя, качество дерева, чтоб не было трещин и сколов.

В 1969 году открыто совершенствование ружья, которая внесла многие коррективы. Диаметр каналов стволов стал меньше с 18.5 до 18.2 мм. Разработано было другое запирание, вместо изначального болта Гринера на ружье изготовили запорную планку. При этом планка имела свойство надвигаться на малый запорный крючок, который размещался над казенным срезом стволов. Также появился предохраняющий взвод на курках, который повысил безопасность оружия. Коробка приобрела немного другой вид, позволяющих хорошо обслуживать механизм при смазке и чисти оружия. Вес ружья стал меньше на 200 грамм. Оружие ИЖ-26 отлично себя показывает в эксплуатации и годное для всех охот при стрельбе картечных, дробовых и пулевых патронов, на всей природной зоне.

Если сравнивать ИЖ-26 с другими моделями, то в принципе характеристике практически не изменены, но добавлены не которые изменения по улучшению оружия. Другие модели, например ИЖ-57, имел очень мягкую затворную коробку с наружной части щитка и достаточно выдвинутую, также с боков существует прицельное устройство. Также у ружья ИЖ-57 был создан другой курковой спусковой крючок, он производился, с открытием стволов рычага взведения. Изменено также было свойственно сам образ ружья, которое отличалось от стандартной модели ИЖ-26.

Для того чтоб ваше оружие работало без перебоев, за ним нужно внимательно следить. Каждый месяц ствол ружья нужно протирать промасленной тряпкой, даже если ваше оружие находилось целый месяц в гараже или шкафу. При долгом времени, старая смазка высыхает, а воздух сильно насыщен влагой, вот поэтому нужно регулярно просматривать ружье и вытирать металлические поверхности. При обработке маслом ружье, следите за тем, чтобы масло не оставалось на древесине, так как это может привести к ее раскалыванию.

Когда оружие открывало огонь, нужно после промыть стволы. Для этого используем мыску, нагреваем воду до степени теплоты 60С, в жидкость добавляем мыло туалетное и кальцинированную соду.

При участии шомпола и тканей промываем столы. После стволы вымывают в чистой теплой воде, потом насухо протирают тряпкой, важный интерес отдавайте пазам и отверстиям. В конце стоит смазать маслом стволы.

Согласно законодательным правилам, ружье нужно хранить в таком месте, чтоб доступа чужим людям к нему не было. В случаях поезди транспортным средством стоит возить оружие в специальном чехле и собирать ружье только при выходе на охоту.

Свои патроны стоит хранить дома в сухом месте, но не рядом с печками, отопительными плитами. Если в помещении одинаковая температура всегда, то ваши патроны сохранятся дольше и не потеряют свои свойства.

В заключении хочу сказать охотничье ружье ИЖ-26, за все свои годы только становится лучше. Это оружие ни чем не уступает заграничным производителям. Очень кучная стрельба на средних дистанциях, в хранении и его эксплуатации в домашних условиях нет никаких сложностей.

Hikvision DS-2CD6626B-IZH (R) S IP-камера Технические характеристики

Характеристики:

• Марка: Hikvision
• Код модели: DS-2CD6626B-IZH (R) S
• Размер чипа в дюймах: 1/2
• Тип цвета: Цвет / Монохромный
• Разрешение: 2 МП

Подробнее

Дополнительная информация:

6 анализов поведения, 3 обнаружения исключений, обнаружение лиц Интеллектуальная запись: поддержка записи по краям и двойного VCA Интеллектуальное кодирование: поддержка низкого битрейта, низкой задержки, улучшения ROI кодирования ЧАС. 265, H.265 +, H.264, H.264 +

Прочитайте больше

ИЖ-26, охотничье ружье: устройство и характеристики

В годы Великой Отечественной войны для нужд армии у населения было изъято большое количество охотничьих ружей. Многие из них были уничтожены. После войны стране понадобилась «меховая» валюта и мясо промысловых животных. Особенно остро встал вопрос о нехватке охотничьего оружия.Власть ушла на удовлетворение потребностей народа. Для обеспечения благополучия своего народа возобновлено серийное производство различных моделей ружей, среди которых особенно востребованным стал охотничий ружье Ил-26.

Обзор продукции Ижевского производства

Ижевск знаменит своим оружейным заводом. Среди выпущенных им моделей орудий:

,

,
• Ил-43. Конструкции механизмов этих орудий собирались из оставшегося довоенного запаса деталей. Модель комплектовалась фирменными трубами из стали недостаточного качества. Система Ил-43 отличается высокой надежностью.
• Ил-54. Это двуствольное ружье с тройной блокировкой. В конструкции отсутствует дополнительный предохранитель на спусковом крючке.
• Ил-57. Модель была произведена в 1957 году. Имеет горизонтально спаренные стволы. Конструкция идентична Ил-54. Эти модели отличаются размерами деталей. Ил-57 снабжен тонкой и обтекаемой клапанной коробкой и прицельной планкой, выступающей по бокам стволов.
• Ил-58. Выпускается с 1958 года.Он пришел на смену охотничьей модели Ил-57.
• Ил-26. Орудие производилось с 1969 по 1975 год. Разработано под боеприпас 12 калибра, в котором используется дым и бездымный порох. Модель эффективна в различных видах охоты и используется как новичками-любителями, так и профессионалами. Разработано ружье по образцу Ил-54. Узел блокировки данных другой модели. Эту функцию в Ил-54 Гринер выполняет затвор. В новой модели легкого, болт заменяется стопорным бар, приводимого в действие с помощью головки стопорного рычага.
• Ил-26Е. Модель охотничьего ружья нашла своего потребителя как на внутреннем, так и на внешнем рынках. За границу было продано 200 тысяч единиц. В отличие от ИЖ-26, винтовка ИЖ-26Э оснащена специальным эжекторным механизмом, облегчающим эксплуатацию, это самостоятельная модель, а не усовершенствованная вариация ИЖ-54.

Как был двуствольный?

Активное возобновление производстваПушек началось с наступления мирной жизни. Одним из важных для послевоенного периода относительно дешевых образцов, конструкции которых отличались надежностью и технологичностью изготовления, было двуствольное охотничье ружье Ил-26.

После сборки конструкции обязательное производственное тестирование. В ходе испытаний пушка Ил-26 испытывалась с использованием усиленных зарядов бездымного пороха, способных развивать площадь 900 кг / 1 см в канале с блоком разобранного образца. и 850 кг / 1 см кв. собрали.

Тактико-технические характеристики

• Калибр — 12 мм.
• Длина двух стволов — 73 см.
• Длина камеры 7 см.
• Масса ружья — 3 шт.3 кг.
• Ружье охотничье ИЖ-26 оснащено хромированными каналами и каморами.
• Правый канал ствола с чоком 0,5 мм (так называемый «пай») с точностью попадания 55%.
• Левый ствол, дульное сужение которого составляет 0,1 см, получил название «полный чок». Боевая точность — 65%.

Бурение каналов

По примеру готовой системы Ил-54, мастера Ижевского завода изменили диаметр канала на Ил-26.Винтовка оснащена стволами диаметром не 18,5 мм, как это было у Ил-54, а 18,2 мм. Этот размер считается допустимым для бумажных лайнеров. При использовании металлических гильз возникает несоответствие габаритов. Гладкоствольная винтовка ИЖ-26 отличается хорошим боем при использовании боеприпасов в бумажной или пластиковой гильзе. Использование металлических гильз приводит к снижению точности попаданий до 20%. При этом увеличивается отдача при стрельбе. Ил-26 — это ружье (фото ниже), в отличие от своего аналога Ил-54, которое имеет элегантную форму и отделку.

Покрытие

Для покрытия стволов использован очень стойкий лак, который принято называть «ржавым». На блок оружия нанесен переливающийся узор «цветная капка», благодаря которому изделие приобретает очень красивый вид. Недостатком покрытия является его слабая устойчивость. Это невозможно исправить, даже если поверх «цветной капки» нанести сплошной бакелитовый лак. В процессе эксплуатации пистолет для нанесения лака быстро стирается с одежды.

Материал

При производстве каналов стволов и подушек ИЖ-26 используется низкоуглеродистая сталь 15.С этим сортом легко обращаться механически. После работы подвергается термической обработке. По своим техническим характеристикам марка 15 уступает инструментальной 50ПА, которая используется при производстве пушек Ил-54 и не требует термической обработки.

Для выполнения этой процедуры использовался железный ящик, наполненный углем. В этот танк поместили орудие. Верхние металлические слои пропитаны углеродом. На производстве этот процесс получил название «цементация». После того, как стальные колодки стали горячими, мастера достали их из железного ящика и окунули в воду.Важным моментом при цементации считалось исключение контакта горячего продукта с кислородом. Процедура закалки повлекла за собой небольшую деформацию колодок. После термообработки изделий на готовые колодки подгоняли стволы охотничьих ружей ИЖ-26.

Что такое «подслот»?

Одним из проблемных моментов, с которым очень часто сталкиваются оружейные мастера, считается подгонка стволов к колодкам. В среде любителей охотничьего ружья эту процедуру еще называют «приплоткой».С появлением такой модели, как Ил-26, подгонку стало проще выполнять. Это связано с тем, что в конструкции этого пистолета вместо затвора Гринера используется ударная планка, с которой, по отзывам пользователей, легче работать. Зато ружья «приплотка», оснащенные затвором Greener, обеспечивают двуствольный более продолжительный ресурс.

Шины устройства

Шины проходят термообработку и соединяются между собой с помощью муфты. Для этого они подвергаются предварительному прессованию, после чего стопорятся в казенной части штифтом.Остальные стволы запираются с помощью планок: верхней и нижней. Верхняя планка также используется как средство прицеливания. Он представляет собой изделие трапециевидной формы, состоящее из двух частей, между которыми методом пайки установлена ​​откидная стойка, предназначенная для фиксации цевья на Ил-26. Винтовка (фото ниже) оснащена двумя винтами, которые необходимы для крепления ремня безопасности.

Для изготовления кровати используется орех или бук. Кровать может иметь прямую или пистолетную форму.

Ударно-спусковой механизм врезной.Для его установки в Ил-26 на ствольной коробке и базе (человеке) предусмотрены специальные пазы. С помощью хвостовика, образовавшегося в результате прикрепленной в нижней части ствола маски, к стволу крепится двуспальная кровать.

Что такое жаровая труба?

В системе Ил-26 есть функция возврата. Это делается с помощью специального упора, который находится под давлением нижнего пера боевой пластинчатой ​​пружины. Инерционная головка и возвратная пружина, в отличие от системы Enson, не являются одним целым.Эти запчасти для ИЖ-26 монтируются отдельно со стороны ствольной коробки. Их фиксация осуществляется с помощью специальных ввинчиваемых хромированных заглушек или патрубков. Такая конструкция позволяет при необходимости легко разобрать пистолет ИЖ-26. Отзывы пользователей об использовании оружия положительные: при выходе из строя ударника отпала необходимость полностью разбирать конструкцию дробовика (что приходилось делать при ремонте оружия Энсона). Для замены бойка достаточно открутить необходимую топку.

Эти хромированные изделия выполняют две функции:

• Являются украшением накладок щитов двуствольных стволов моделей Ил-26 и Ил-54.
• Предотвратить возможное возгорание металла возле отверстий бойков.

Как устроен боевой взвод и спуск в охотничьем ружье?

Взведение курка осуществляется с помощью специальных указателей, расположенных в верхней части ствольной коробки. В этом процессе задействованы рычаги отряда и выпуска. С помощью первых в результате открывания стволов курки взводятся, а затем заходят в специальные гнезда, расположенные в откидной части цевья.Передний спусковой крючок находится под воздействием пружины, предохраняющей пальцы от травм второго спускового крючка при отдаче. Такое устройство характерно для высококлассных пистолетов. В стандартной системе Enson предусмотрена возможность запирания с помощью автоматического предохранителя только крючков. Блокировка спусковых крючков и рычагов предусмотрена на ИЖ-26. В характеристиках пистолета есть еще одно важное качество: в системе данной модели присутствует плавный спуск. Осуществляется при полностью открытых стволах.

Для снятия спускового крючка с шептала необходимо большим пальцем правой руки поднять кнопку предохранителя в переднее положение, а передним пальцем нажать на спусковые крючки.После этого стволы закрываются. Эту процедуру нежелательно выполнять с заряженной патронником, так как это может повлечь за собой продукт неожиданного выстрела.

Когда идет разборка оружия?

При необходимости провести ремонт, очистку или смазку оружия, осмотр, а также при транспортировке ИЖ-26 делится на две части:

ствол
• и цевье;
Приемник
• и коробка.

Для того, чтобы разобрать оружие для чистки, необходимо:

• Оттянуть защелку цевья.В результате этой манипуляции предплечье будет отключено.
• Поверните фиксирующий рычаг вправо. После этого стволы отделяются от ствольной коробки.
• Поверните против часовой стрелки винт предохранительного кронштейна.
• Выверните винты, которыми крепится основание спускового крючка.
• Подденьте пружины взвода отверткой. После этого ствольную коробку через легкие покачивания вверх-вниз снимать с ложа. Это дает доступ ко всем механизмам пистолета, которые теперь можно смазывать и чистить.

Дальнейшая разборка состоит из следующих этапов:

• Взводы вынимаются из ствольной коробки после того, как их крепежные винты были сняты. Важно их не потерять.
• При снятии спускового крючка необходимо следить, чтобы они не вылетали под действием пружин. Для этого курок следует снять вместе с ограничителями.
• Снимите кнопку предохранителя после снятия фиксирующего штифта.

Модель двуствольного эжекторного ружья ИЖ-54

В 1969 году на базе системы ИЛ-54 предприятие приступило к производству новой безэжекторной модели ИЖ-26 Э.

Ружье разработано как самостоятельное оружие с эжекторным механизмом. Устройство винтовки ИЖ-26 Э такое же, как и у ИЖ-26.

Как выключить эжекторный механизм?

В охотничьем ружье ИЖ-26Э имеются случаи ослабления пластинчатых пружин выбрасывателей (курков). Чтобы этого не произошло, пружины необходимо периодически опускать. Для этого можно использовать гвоздь или проволоку нужного диаметра, с помощью которых отрывается цевье. Выталкивающий механизм выключается поворотом колес.Перед установкой цевья обратно рекомендуется отлить отбойные молотки. В противном случае крепление будет затруднено или повлечет за собой повреждение механизма ружья.

Процедура восстановления курка состоит из двух этапов:

• Гвоздь вставляется в отверстие в верхней части спускового крючка.
• Используя гвоздь в качестве рычага, нужно взвести. Делать эту работу нужно постепенно: сначала взводится один курок, а потом — второй.

Низкий щелчок будет означать, что взвод полностью укомплектован.Сам спусковой крючок относительно передней части цевья должен быть немного наклонен.

Опции

Наличие предохранителей и выбрасывателей в ружьях еще во времена Советского Союза, сегодня не востребовано отечественным потребителем. Охотничьи ружья Ил-26 Э предназначались в первую очередь на экспорт. Одновременно с производством этой модели был создан ее новый унифицированный вариант Ил-26 — 1С. Эта винтовка после сравнительных испытаний с аналогичным импортным оружием дала хорошие результаты. Несмотря на все достоинства Ил-26-1С, двуствольное ружье в серийную серию не попало. Специалисты объясняют это тем, что на рынке вооружений появилась модель дешевле и проще — Ил-58М. Он использует 12-й калибр и имеет такую ​​же мощность, как и винтовка Ил-26.

Отзывы

По отзывам, охотничьи ружья ИЖ-26 имеют надежную систему, которая практически не меняется годами. По словам владельцев, много лет покупающих двуствольные стволы, признаки их «возраста» видны только снаружи. Внутри системы все в идеальном состоянии: ржавчина не касается штуцера и половины.По словам пользователей, внешние дефекты обычно вызваны недостатками в уходе за оружием.

Конечно, некоторые владельцы, приобретая старый ИЛ-26, иногда замечают небольшие заржавевшие участки внутри спускового крючка. Несмотря на это, вся система работает хорошо. Владельцам охотничьих двуствольных ружей и опытным оружейникам рекомендуется использовать специальные очистители карбюраторов и смазку Ballistola для удаления ржавчины.

По мнению некоторых владельцев, охотничьи ружья ИЛ-26, по сравнению с Ил-54, обладают меньшим ресурсом, что проявляется в появлении шата. По мнению других любителей ружей, ресурс у каждого ружья индивидуален. По мнению приверженцев этой модели оружия, в ИЖ-26 сложно дотянуться до системного дерьма, даже если для стрельбы использовать клеммы аккумулятора, колотые гвозди или чугун.

Сегодня винтовки Ил-26, как и другие старые модели, производимые в Ижевске, пользуются большим спросом. Хотя они не редкость, найти их не так-то просто.

Ружья охотничьи Ил-26 и Ил-26Э доказали свою высокую эффективность и надежность.Эти ружья позволяют использовать любые типы боеприпасов и вести охоту в разных широтах.

ИЖ-26, ружье охотничье: устройство и характеристики

В годы Великой Отечественной войны для нужд армии было изъято большое количество охотничьих ружей у населения. Значительная их часть была разрушена. В послевоенный период стране были необходимы «шубы» и мясо промысловых зверей. Особенно остро стоял вопрос о нехватке охотничьего оружия. Власть удовлетворила потребности людей.Чтобы обеспечить благополучие своего народа, он возобновил серийное производство различных моделей ружей, среди которых особой популярностью стало охотничье ружье ИЖ-26.

Обзор продукции, производимой в Ижевске

Ижевск знаменит своим оружейным заводом. Среди произведенных им моделей винтовок:

,

,
• ИЖ-43. Конструкции механизмов этих винтовок были собраны из оставшегося довоенного резерва деталей. Модель оснащалась трубой, изготовленной из недостаточно качественной стали.Система ИЖ-43 отличается высокой надежностью.
• ИЖ-54. Это устройство двуствольное с тройным запиранием. В конструкции отсутствует дополнительный взвод предохранителя на рубах.
• ИЖ-57. Модель была произведена в 1957 году. Имеет горизонтально спаренные стволы. Конструкция идентична ИЖ-54. Эти модели отличаются размером деталей. ИЖ-57 оснащен затвором тонкой обтекаемой формы и выступающей с боков стволов прицельной планкой.
• ИЖ-58. Выпускается с 1958 года.Он пришел на смену охотничьей модели ИЖ-57.
• ИЖ-26. Пистолет производился с 1969 по 1975 год. Он предназначен для боеприпасов 12-го калибра, в котором используется дымный и бездымный порох. Модель эффективна в различных видах охоты и используется как начинающими любителями, так и профессионалами. Пушка построена по образцу ИЖ-54. Данные модели различаются блокировкой. Эту функцию в ИЖ-54 выполняет болт Грейнера. В новой облегченной модели, болт заменяются задвижкой, движимой головками стопорного рычага.
• ИЖ-26Э. Модель охотничьего ружья нашла своего потребителя как на внутреннем, так и на внешнем рынках. За рубежом было продано 200 тысяч единиц. В отличие от ИЖ-26, пушка ИЖ-26Э оснащена специальным эжекторным механизмом, облегчающим работу, это самостоятельная модель, а не усовершенствованная вариация ИЖ-54.

Как проходили испытания двуствольного ружья?

Активное возобновление производства коммерческого оружия началось с наступлением мирной жизни. Одним из важных для послевоенного периода относительно дешевых образцов, конструкции которого отличались надежностью и технологичностью изготовления, было двуствольное охотничье ружье ИЖ-26.

После сборки конструкции обязательное производственное тестирование. В ходе испытаний ИЖ-26 пушка испытывалась с использованием усиленных зарядов бездымного пороха, способных развивать площадь 900 кг / 1 см в канале с башмаком разобранного образца. и 850 кг / 1 см кв. из собранных.

Тактико-технические характеристики

• Калибр — 12 мм.
• Длина двух стволов 73 см.
• Длина камеры 7 см.
• Вес двуствольного ствола — 3,3 кг.
• Ружье охотничье ИЖ-26 оснащено хромированными каналами ствола и камерами патронника.
• Правый канал ствола с дульной перетяжкой 0,5 мм (так называемый «получок») с точностью попадания 55%.
• Левый ствол, дульное сужение которого составляет 0,1 см, получил название «полный чок». Его боевая мощь составляет 65%.

Бурение магистральных каналов

По примеру готовой системы ИЖ-54 мастерИжевский завод изменил диаметр канала в ИЖ-26.Пистолет комплектуется стволами диаметром не 18,5 мм, как это было у ИЖ-54, а 18,2 мм. Этот размер считается приемлемым для бумажных рукавов. При использовании металлических снарядов наблюдается несоответствие размеров. Гладкоствольное ружье ИЖ-26 отличается хорошим боем при использовании боеприпасов в бумажной или пластиковой оболочке. Использование металлических снарядов приводит к снижению точности попадания до 20%. В этом случае происходит усиление отдачи при стрельбе. ИЖ-26 — ружье (фото показано ниже), в отличие от своего аналога ИЖ-54, которое имеет элегантную форму и отделку.

Покрытие

Для покрытия стволов очень стойкий лак, который принято называть «ржавым». На башмаке оружия нанесен переливающийся узор «цветной колпак», благодаря которому изделие приобретает очень красивый внешний вид. Недостатком покрытия является его слабая устойчивость. Это не поддается исправлению, даже если поверх «цветной шапочки» нанести твердый бакелитовый лак. В процессе эксплуатации лаковое покрытие пистолета быстро стирается с одежды.

Материал

При производстве каналов стволов ИЖ-26 и колодок используется низкоуглеродистая сталь 15. С этим сортом легко обращаться механически. После работы проходит термическую обработку. По своим техническим характеристикам марка 15 уступает инструментальной 50РА, которая используется при производстве ружей ИЖ-54 и не требует термической обработки.

Для выполнения этой процедуры использовался железный ящик, наполненный углем. В этом качестве помещалось ружье. Верхние слои металла насыщены углеродом. На производстве этот процесс получил название «цементация». После того, как стальные колодки были нагреты, мастера достали их из железного ящика и окунули в воду.Важным моментом при проведении науглероживания было исключение контакта нагретого продукта с кислородом. Процедура закалки повлекла за собой небольшую деформацию обуви. После термической обработки изделий блоки стволов охотничьего ружья ИЖ-26 были подогнаны под готовые блоки.

Что такое «пух»?

Одним из проблемных моментов, с которым часто сталкиваются оружейники, считается пригонка стволов к накладкам. В среде любителей охотничьего ружья эту процедуру еще называют «приплоткой».С появлением такой модели, как ИЖ-26, регулировку проводить стало проще. Это связано с тем, что в конструкции этого пистолета вместо затвора Гринера есть запорная планка, с которой, по мнению пользователей, проще работать. Зато «ворс» винтовок, оснащенных затвором Гринера, обеспечивает двуствольный больший ресурс.

Укладка стволов

Стволы подвергаются термообработке и соединяются между собой с помощью муфты. Для этого они подвергаются предварительному прессованию, после чего стопорятся в казенной части штифтом.Остальные стволы запираются с помощью верхней и нижней планок. Верхняя планка также используется как средство прицеливания. Он представляет собой изделие трапециевидной формы, состоящее из двух частей, между которыми посредством пайки используется шарнирный столб, который служит для фиксации цевья на ИЖ-26. Ружье (фото ниже) оснащено двумя винтами, необходимыми для крепления антабок к ремню.

Для изготовления кровати используется орех или бук. Кровать может иметь прямую или пистолетную форму.

Триггер триггерный.Для его установки в ИЖ-26 на ствольной коробке и основании (маске) ​​предусмотрены специальные пазы. С помощью хвостовика, образовавшегося в результате крепления нижней части корпуса, к двойному стволу крепится ложе.

Что такое головорез?

В системе ИЖ-26 есть функция возврата. Это делается с помощью специального ограничителя, который находится под давлением нижнего пера боевой пластинчатой ​​пружины. Инерционная стрела и возвратная пружина, в отличие от системы Enson, не составляют одно целое.Эти части пушки ИЖ-26 устанавливаются отдельно от ствольной коробки. Их фиксация осуществляется с помощью специальных ввинчиваемых хромированных дюбелей или огнеупоров. Такая конструкция позволяет при необходимости легко разобрать пистолет ИЖ-26. Отзывы пользователей об использовании оружия положительные: при выходе из строя ударника отпала необходимость полностью разбирать конструкцию двуствольного ружья (что приходилось делать при ремонте орудий системы Энсон). Для замены бойка нужно просто открутить необходимый огнеупорный кирпич.

Эти хромированные изделия выполняют две функции:

• Являются украшением щитков колодок двуствольных моделей ИЖ-26 и ИЖ-54.
• Предотвратить возможное выгорание металла возле отверстий отбойников.

Как там боевой взвод и спуск в охотничьем двуствольном?

Взведение осуществляется с помощью специальных стрелок, расположенных на верхней части ствольной коробки.В этом процессе принимают участие взвод и спусковые рычаги. С помощью первых в результате открывания стволов рожки взводятся, а затем упираются в специальные гнезда, которые расположены в шарнирной части цевья. Передний спусковой крючок находится под воздействием пружины, которая защищает ваши пальцы от травм вторым спусковым крючком, когда вы его отдаете. Это устройство характерно для винтовок высокого класса. Стандартная система Enson включает блокировку с помощью автоматических крючков с предохранителями.В ИЖ-26 предусмотрена блокировка спусковых крючков и рычагов. В характеристиках пистолета есть еще одно важное качество: в системе этой модели присутствует плавный спуск. Осуществляется при полностью открытых стволах.

Для снятия зацепа с шепталом необходимо большим пальцем правой руки перевести кнопку предохранителя в переднее положение, а передним пальцем нажать на спусковой крючок. После этого стволы закрываются. Такую процедуру нежелательно проводить при заряженной патроннике, так как это может повлечь за собой получение неожиданного выстрела.

Когда оружие разбирают?

При необходимости ремонта, чистки или смазки оружия, осмотра, а также при транспортировке ИЖ-26 делится на две части:

• ствол и цевье;
Ресивер
• и станина.

Для того, чтобы разобрать оружие для чистки, необходимо:

• Потянуть за защелку цевья. В результате этой манипуляции будет отключено цевье.
• Поверните фиксирующий рычаг вправо до упора.После этого стволы отделяются от ствольной коробки.
• Надежно поверните винт против часовой стрелки.
• Выкрутите винты, крепящие основание УСМ.
• С помощью отвертки потяните пружины клапанов. После этого приемник поднимается с кровати легкими качелями вверх-вниз. Это дает доступ ко всем механизмам пистолета, которые теперь можно смазывать и чистить.

Дальнейшая разборка состоит из следующих этапов:

• Приводы снимаются со ствольной коробки после того, как будут вывернуты их стопорные винты.Важно их не потерять.
• Вынимая молотки, необходимо следить, чтобы они не вылетали под действием пружин. Для этого необходимо снять крючки вместе со стопорами.
• Снимите кнопку предохранителя после того, как вынут из нее стопорный штифт.

Эжекторная модель двухствольного ИЖ-54

В 1969 году на базе системы ИЖ-54 предприятие начало выпуск новой модели безэжекторного ИЖ-26 ИЖ-26.

Двуствольный ствол разработан как самостоятельное оружие с эжекторным механизмом.Устройство пушки ИЖ-26 Э такое же, как и у ИЖ-26.

Как выключить эжекторный механизм? №

В охотничьем ружье ИЖ-26Э нередки случаи ослабления пластинчатых пружин выбрасывателей (курков). Чтобы этого не произошло, пружины необходимо периодически отпускать. Для этого можно использовать гвоздь или проволоку нужного диаметра, с помощью которых отрывается лоб. Выталкиватель отключается поворотами курков. Перед прикреплением цевья назад рекомендуется забить отбойные молотки.В противном случае крепление будет затруднено или повлечет за собой поломку механизма двуствольного ствола.

Процедура забивания курка состоит из двух этапов:

• Гвоздь вставляется в отверстие наверху спускового крючка.
• Используя гвоздь в качестве рычага, необходимо взвести спусковой крючок. Эту работу нужно проделывать постепенно: сначала взводится один спусковой крючок, затем — второй.

Тихий щелчок означает, что взвод полностью выполнен.Сам спусковой крючок по отношению к передней части цевья должен быть немного наклонен.

Опции

Наличие взрывателей и эжекторов в двустенных во времена Советского Союза, сегодня не востребовано отечественным потребителем. Охотничьи ружья ИЖ-26 Э предназначались в первую очередь на экспорт. Одновременно с производством этой модели была создана ее новая унифицированная версия ИЖ-26-1С. Это орудие после сравнительных испытаний с аналогичным импортным оружием показало хорошие результаты.Несмотря на все достоинства ИЖ-26-1С, двуствольное ружье в серийную серию не вошло. Специалисты объясняют это тем, что на рынке вооружений появилась более дешевая и легкая модель — ИЖ-58М. Он использует 12-й калибр и имеет такую ​​же мощность, как и ИЖ-26.

Отзывы

По отзывам, охотничьи ружья ИЖ-26 имеют надежную систему, которая практически не подвержена влиянию лет. По словам владельцев, купивших двустволки много лет назад, признаки их «возраста» видны только снаружи.Внутри системы все в идеальном состоянии: ржавчина нисколько не касается штуцера и полощечки. По мнению пользователей, внешние дефекты, как правило, вызваны недостатками в уходе за оружием.

Конечно, некоторые владельцы, приобретая старый ИЖ-26, иногда замечают небольшие ржавые участки внутри УСМ. Несмотря на это, вся система работает хорошо. Владельцы охотничьего двуствольного оружия и опытные оружейники советуют использовать специальные средства для чистки карбюраторов и смазки «Баллистол» от ржавчины.

По мнению некоторых владельцев, охотничьи ружья ИЖ-26, по сравнению с ИЖ-54, имеют меньший ресурс, что проявляется в возникновении шата. По словам других любителей дробовика, ресурс у каждого ружья индивидуален. По мнению приверженцев этой модели оружия, добиться на ИЖ-26 шата системы сложно даже при использовании для стрельбы аккумуляторных клемм, колотых гвоздей или чугунной дроби.

Сегодня ружья ИЖ-26, как и другие старые модели, производимые в Ижевске, очень востребованы.Хоть они и не редкость, но найти их не так-то просто.

Двуствольные охотничьи стволы ИЖ-26 и ИЖ-26Э доказали свою высокую эффективность и надежность. Эти ружья позволяют использовать любые виды патронов и вести охоту в различных широтах.

p>

izh-ccamp-flexe-fwk-07 — Инфраструктура маршрутизации и сигнализации GMPLS для гибкого Ethernet (FlexE)

[Документы] [txt | pdf] [Tracker] [Электронная почта] [Diff1] [Diff2] [Nits]

Версии: 00 01 02 03 04 05 06 07

Общая контрольно-измерительная плоскость I.Хуссейн
Интернет-проект Р. Валивети
Предполагаемый статус: информационная Infinera Corp.
Истекает: 17 августа 2019 г. Q. Wang
                                                                     ZTE
                                                            Л. Андерссон
                                                                 М. Чен
                                                                ЧАС.Чжэн
                                                                  Huawei
                                                       13 февраля 2019 г.,


  Структура маршрутизации и сигнализации GMPLS для гибкого Ethernet (FlexE)
                      draft-izh-ccamp-flexe-fwk-07

Абстрактный

   Этот документ определяет требования к плоскости управления GMPLS,
   фреймворк и архитектура для технологии FlexE.  Документ
   также обсуждает взаимодействие между плоскостью управления GMPLS для
   FlexE и плоскость управления любого сетевого уровня с помощью FlexE
   технология как серверный уровень.В отличие от более ранних плоскостей данных Ethernet, FlexE позволяет
   разделение физического уровня Ethernet (PHY) и доступа к среде передачи
   Уровни управления (MAC).

   15-я Исследовательская комиссия (ИК15) МСЭ-Т одобрила FlexE
   Соглашение о реализации от Optical Internetworking Forum (OIF) и
   включили его в качестве ссылки в некоторые из своих Рекомендаций.

Статус этой памятки

   Данный Интернет-проект представлен в полном соответствии с
   положения BCP 78 и BCP 79.

   Интернет-проекты являются рабочими документами Интернет-инженерии.
   Целевая группа (IETF).Обратите внимание, что другие группы также могут распространять
   рабочие документы в виде Интернет-проектов. Список текущих Интернет-
   Черновики находятся на https://datatracker.ietf.org/drafts/current/.

   Интернет-проекты - это проекты документов, срок действия которых составляет не более шести месяцев.
   и могут быть обновлены, заменены или исключены другими документами в любой
   время. Неуместно использовать Интернет-черновики в качестве справочника.
   материала или цитировать их иначе, как «незавершенная работа».

   Срок действия этого Интернет-проекта истекает 17 августа 2019 года.Хуссейн и др. Истекает 17 августа 2019 г. [Страница 1]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


Уведомление об авторских правах

   Авторские права (c) 2019 IETF Trust и лица, указанные как
   авторы документа. Все права защищены.

   Этот документ регулируется BCP 78 и Правовой нормой IETF Trust.
   Положения, касающиеся документов IETF
   (https://trustee.ietf.org/license-info) действует на дату
   публикация этого документа.Просмотрите эти документы
   внимательно, поскольку они уважительно описывают ваши права и ограничения
   к этому документу. Компоненты кода, извлеченные из этого документа, должны
   включить упрощенный текст лицензии BSD, как описано в разделе 4. e
   Правовые положения Trust и предоставляются без гарантии, как
   описана в упрощенной лицензии BSD.

Оглавление

   1. Введение  . . . . . . . . . . . . . . . . . . . . . . . . 3
     1.1. Требования Язык. . . . . . . . .. . . . . . . . . 5
     1.2. Обновления в версии. . . . . . . . . . . . . . . . . 5
   2. Терминология. . . . . . . . . . . . . . . . . . . . . . . . . 6
   3. Эталонная модель FlexE. . . . . . . . . . . . . . . . . . . . 7
   4. FlexE, управляемый GMPLS. . . . . . . . . . . . . . . . . . . 8
     4.1. Интерфейсы в сети FlexE. . . . . . . . . . . . . . 9
     4.2. Отображение трафика в плоскости данных. . . . . . . . . . 9
     4.3. Плоскость управления GMPLS и идентификаторы FlexE.. . . 10
     4.4. Операционные проблемы. . . . . . . . . . . . . . . . . . 11
     4.5. Предварительно настроенные по сравнению с установленными плоскостью управления LSP в
           Сеть с поддержкой FlexE. . . . . . . . . . . . . . . . . . 11
     4.6. Сигнальный канал. . . . . . . .  . . . . . . . . . . . . 12
     4.7. MPLS LSP на плоскости данных FlexE. . . . . . . . . . . 12
     4.8. Настройка плоскости данных в узлах с поддержкой FlexE. . . . 14
       4.8.1. Настроить / установить группу / ссылку FlexE. . .. . . . 14
       4.8.2. Настроить / установить клиент FlexE. . . . . . . . . 15
       4.8.3. Рекламируйте группы FlexE и клиентов FlexE. . . . . . 15
   5. Каркас и архитектура. . . . . . . . . . . . . . . . . 15
     5.1. FlexE Framework. . . . . . . . . . . . . . . . . . . . . 16
     5.2. Архитектура FlexE. . . . . . . . . . . . . . . . . . . 16
       5.2.1. Компоненты архитектуры. . . . . . . . . . . . . . . 16
       5.2.2. Модель слоя FlexE. . . . . . . . .. . . . . . . . . 16
         5.2.2.1. Структура FlexE Group. . . . . . . . . . . . . . 17
         5.2.2.2. Отображение клиента FlexE. . . . . . . . . . . . . . 17
   6. Плоскость управления. . . . . . . . . . . . . . . . . . . . . . . . 17
     6.1. Маршрутизация GMPLS. . . . . . . . . . . . . .  . . . . . . . . 18
     6.2. Сигнализация GMPLS. . . . . . . . . . . . . . . . . . . . . 18
       6.2.1. Настройка LSP с предварительно настроенной инфраструктурой FlexE. 19
       6.2.2. Настройка LSP с частично настроенным FlexE
               инфраструктура.. . . . . . . . . . . . . . . . . . 20



Хуссейн и др. Истекает 17 августа 2019 г. [Страница 2]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


       6.2.3. Настройка LSP с ненастроенной инфраструктурой FlexE. 21 год
       6.2.4. Плоскость данных коммутации меток пакетов. . . . . . . . . . 21 год
   7. Эксплуатация, администрирование и обслуживание (OAM). . . . . . 23
   8. Благодарности. . . . . . . . . . . . . . . . . . . . . .23
   9. Вопросы IANA. . . . . . . . . . . . . . . . . . . . . 23
   10. Соображения безопасности. . . . . . . . . . . . . . . . . . . 23
   11. Авторы. . . . . . . . . . . . . . . . . . . . . . . . 23
   12. Список литературы. . . . . . . . . . . . . . . . . . . . .  . . . . 23
     12.1. Нормативные ссылки . . . . . . . . . . . . . . . . . . 23
     12.2. Информативные ссылки. . . . . . . . . . . . . . . . . 24
   Приложение А. Требования. . . . . . . . . . . . . . .. . . . . 25
   Адреса авторов. . . . . . . . . . . . . . . . . . . . . . . 26

1. Введение

   Этот документ определяет требования к плоскости управления GMPLS,
   фреймворк и архитектура для технологии FlexE. FlexE
   Требования к плоскости управления приведены в приложении.

   До появления FlexE Ethernet скорость MAC была ограничена до
   скорости Ethernet PHY. FlexE, указанный OIF, позволяет
   Скорости MAC должны отличаться от скоростей PHY. Реализация OIF
   соглашение [OIFFLEXE1] позволяет полностью отделить MAC и
   PHY скорости.Это было дополнительно расширено в [OIFFLEXE2].

   ИК15 МСЭ-Т одобрила плоскость данных OIF FlexE и части
   [G.872], [G.709], [G.798] и [G.8021]. Рекомендации зависят от
   на или основаны на плоскости данных FlexE.

   Соглашение о реализации FlexE включает поддержку:

   а.  Скорости MAC, превышающие скорость отдельного физического уровня;
       несколько PHY связаны для достижения этого

   б. Скорости MAC, которые меньше скорости PHY (суб-скорости)

   c. поддержка распределения каналов в пределах одного физического уровня или группы
       связанных PHY.Уровень данных FlexE поддерживает следующие возможности:

   а. Поддержка MAC-адресов Ethernet с высокой скоростью через связанные Ethernet PHY, например
       поддержка MAC 200G через 2 связанных 100GBASE-R PHY

   б. Поддержка субскоростного Ethernet MAC через один Ethernet PHY, например
       поддержка MAC 50G через PHY 100GBASE-R





Хуссейн и др. Истекает 17 августа 2019 г. [Страница 3]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   c. Поддержка набора гибких клиентов Ethernet на одном
       Ethernet PHY, e.грамм. поддержка двух MAC со скоростью 25 Гбит / с, и
       один со скоростью 50 Гбит / с на один физический уровень 100GBASE-R

   d. Поддержка субскоростного Ethernet MAC через связанные PHY, например поддерживающий
       клиент 150G Ethernet через 2 подключенных 100GBASE-R PHY

   е.  Поддержка набора MAC-клиентов Ethernet через связанный Ethernet
       PHY, например поддержка MAC 50G и 150G через 2 связанных 100GBASE-R
       PHY (ы)

   В сетях FlexE используются интерфейсы FlexE Ethernet, подробнее
   см. раздел 4.1.

   С точки зрения уровня управления группы FlexE можно рассматривать как
   логические связи и клиенты FlexE в качестве логических субинтерфейсов (или
   канальные интерфейсы).Эти логические соединения точка-точка могут быть реализованы как минимум в двух
   различные пути:

   а. прямое двухточечное сообщение без промежуточного транспорта
       сеть.

   б. прямые соединения точка-точка через транспортную сеть
       сеть.

   c. Ethernet PHY может прозрачно транспортироваться через оптический
       Транспортная сеть (OTN), как определено ITU-T в [G.709] и
       [G.798].

       Набор клиентских сопоставлений OTN был расширен для поддержки
       варианты использования, указанные в соглашении о внедрении OIF FlexE.Этот документ представляет собой основу для сигнализации уровня управления сетью.
   и расширения маршрутизации, необходимые для установления соединений FlexE (FlexE
   Группы (PHY) и клиенты FlexE (MAC)). FlexE Links могут соединяться
   оконечные устройства клиента (от CE до CE), от CE до оконечных устройств поставщика (PE),
   PE к PE, или устройства на границе с устройствами в ядре (PE к P) или
   устройства в ядре (от P до P).

   Любая пара соседних устройств L2 и L3, поддерживающих FlexE
   интерфейсы могут быть связаны между собой P2P с использованием канала FlexE (PHY и
   MAC).Кроме того, устройство, которое завершает соединение FlexE, ДОЛЖНО иметь возможность
   извлеките полезную нагрузку L2 или L3 и включите соответствующий
   уровень, то есть Ethernet, MPLS или IP. Следует отметить, что любой тип
   коммутации за пределами спецификации FlexE.




Хуссейн и др. Истекает 17 августа 2019 г. [Страница 4]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   Устройства FlexE CE обычно могут быть маршрутизаторами L3 или другими устройствами, которые
   использовать FlexE на уровнях 1 и 2 для обеспечения связи точка-точка
   между друг другом. Таким образом, в этом проекте рассматриваются случаи, когда два одноранговых FlexE
   устройства бывают:

   o соединение двух частей клиентской сети (от CE к CE).

   o на краю клиентской сети (CE) и ближайшем краю
      сеть провайдера (от PE до CE).

   o противоположные края сети с поддержкой FlexE (PE tom PE).

   o на границе сети FlexE PE, подключенной к провайдеру
      устройство (PE к P).

   o соединение двух устройств провайдера (P к P).

   Этот список вариантов развертывания поможет определить элемент управления GMPLS.
   самолет (я.е. маршрутизация и сигнализация) расширения, которые могут потребоваться
   для поддержки создания сервисов FlexE.

1.1. Требования Язык

   Ключевые слова «ДОЛЖНЫ», «НЕ ДОЛЖНЫ», «ОБЯЗАТЕЛЬНО», «ДОЛЖНЫ», «НЕ ДОЛЖНЫ»,
   «ДОЛЖЕН», «НЕ ДОЛЖЕН», «РЕКОМЕНДУЕТСЯ», «НЕ РЕКОМЕНДУЕТСЯ», «МОЖЕТ» и
   «НЕОБЯЗАТЕЛЬНО» в этом документе следует толковать, как описано в BCP.
   14 [RFC2119] [RFC8174] когда и только когда они появляются во всех
   столицы, как показано здесь.

1.2. Обновления в версии

   Этот раздел будет удален перед публикацией.1. Следуя предложению Даниэля, плоскость управления FlexE
       Требования перенесены в приложение.

   2. Есть еще некоторые комментарии от Даниэле, которые могут потребовать
       необходимо решить, но у нас было довольно много совпадений в
       комментарии, поэтому намерение состоит в том, чтобы рассмотреть все.

   3. Термины "Интерфейс Ethernet" и "Субинтерфейс Ethernet" были
       повторно представлен в отношении FlexE Group и FlexE Client
       соответственно.





Хуссейн и др.Истекает 17 августа 2019 г. [Страница 5]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   4. За исключением некоторых исправлений правописания, разделы с 5 по 7 являются
       практически не затронуты, хотя вполне вероятно, что некоторые изменения
       в более ранних частях документа должны быть отражены
       также в эти разделы.

2. Терминология

   а. CE (Customer Edge): группа функций, поддерживающих
       прекращение / происхождение данных, полученных от или отправленных
       сеть. Иногда используется термин CE-устройство.

   б. Контроллер: общий термин для любой организации, которая может создавать LSP,
       FlexE Group или FlexE Client, например плоскость управления, централизованная
       контроллер, модель YANG или система управления.

   c. кранч: термин кранч в контексте сетей OTN и FlexE
       ссылки используются, например, когда недоступных слотов календаря нет
       транспортируются через сеть OTN, но удаляются в
       вход и воссоздание на выходе.

   d. Ethernet PHY: объект, представляющий подуровень физического кодирования
       (PCS), подключение физического носителя (PMA) и физический носитель
       Зависимые (PMD) слои.е. Календарь FlexE: общая емкость группы FlexE составляет
       представлен в виде набора слотов с уровнем детализации
       5 Гбит / с. Календарь для группы FlexE, состоящей из n 100G PHY, выглядит следующим образом:
       представлен в виде массива из 20n слотов (каждый представляет 5 Гбит / с
       пропускная способность).  Этот календарь разделен на подкалендари,
       с 20 слотами на 100G PHY. Каждый клиент FlexE сопоставлен с одним
       или более календарных слотов (в зависимости от пропускной способности клиента FlexE
       расход будет нужен).f. Канальный субинтерфейс FlexE, канальный субинтерфейс Ethernet
       интерфейс реализован клиентом FlexE.

   грамм. Клиент FlexE: поток Ethernet на основе скорости передачи данных MAC, которая может
       или может не соответствовать какой-либо скорости Ethernet PHY.

   час FlexE Group: FlexE Group состоит из от 1 до n Ethernet
       PHYs. В первой версии FlexE каждый PHY идентифицируется
       число в диапазоне {1-254}.

   я. Интерфейс FlexE, интерфейс Ethernet, реализованный FlexE Group

   j.FlexE Shim: слой, отображающий или отображающий потоки клиента FlexE
       перенесено через FlexE Group.




Хуссейн и др. Истекает 17 августа 2019 г. [Страница 6]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   k. LMP: протокол управления каналом

   л.  LSP: путь с коммутацией ярлыков

   м. OIF: Форум оптического межсетевого взаимодействия

   п. OTN: оптическая транспортная сеть

   о. PE: Provider Edge (устройство) термин используется для функций
       необходимо на границе сети поставщика или устройства, к которому
       эти функции выделены.п. P: Провайдер (устройство), термин используется для обозначения необходимых функций.
       в ядре сети провайдера или устройства, к которому они
       функции распределены.

   q. ИК15: 15-я Исследовательская комиссия МСЭ-Т (транспорт, доступ и дом).

   р. TE: Управление трафиком

   с. TED: База данных управления трафиком

3. Эталонная модель FlexE

   На рисунке ниже представлена ​​упрощенная эталонная модель FlexE.


























Хуссейн и др. Истекает 17 августа 2019 г. [Страница 7]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


                                    + ----- +
                                    | P |
                         . .......... + - + - + - + .............
                n x PHY. п х | | м х.
                         . хрустят | | хрустел.
       + ---- + + ----- + PHYs | | PHYs + ----- + + ---- +
       | CE + ------ + PE1 + ------------ + + -------------- + PE2 + ---- + CE |
       + ---- + + ----- + + ----- + + ---- +
                         . .
       + ---- + p x PHY. . + ---- +
       | CE + ------------------------------------------------ ----- + CE |
       + ---- +.. + ---- +
                         . Сеть OTN.
                         . .
                         ...............................

       + ---- + q x PHY + ---- +
       | CE + ------------------------------------------------ ----- + CE |
       + ---- + + ---- +

                  Легенда: m, n, p и q указывают, сколько PHY
                          есть в FlexE Group



                      Рисунок 1: Эталонная модель FlexE

   Услуги, предлагаемые Гибким Ethernet, по сути такие же, как
   для традиционного Ethernet - транспорт Ethernet без подключения. В
   По сути, интерфейсы и ссылки FlexE можно рассматривать как любые другие
   Интерфейсы или ссылки Ethernet. Однако возможно захватить
   дополнительная информация TE в базе данных управления трафиком
   демонстрируя уникальные характеристики канальных интерфейсов FlexE и
   ссылки. Это позволяет плоскости управления стратегически
   используйте сети FlexE для поддержки расширенного TE.

4. FlexE, управляемый GMPLS

   Цели высокого уровня для использования плоскости управления GMPLS для FlexE могут быть
   резюмируется как:

   o Создать группу FlexE

   o Настроить клиент FlexE

   o Рекламировать информацию TE групп FlexE и клиентов FlexE





Хуссейн и др.Истекает 17 августа 2019 г. [Страница 8]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   o Настройка LSP более высокого уровня, которые должны быть (или иметь
      значительные преимущества для работы в инфраструктуре FlexE.

   o Разделение пропускной способности PHY и MAC открывает некоторые интересные
      функции для сетей, в которых есть ссылки FlexE.  Создавая
      несколько клиентов FlexE с пропускной способностью, которые являются частью
      пропускная способность FlexE Group, есть возможность создавать каналы
      между узлами.o Контролируя сопоставление пользовательских пакетов (или кадров) с этими
      каналов можно создать полосу пропускания, предназначенную для
      специальные цели, и это не может быть нарушено пакетами (или
      кадры), который не удовлетворяет этому отображению.

4.1. Интерфейсы в сети FlexE

   Интерфейсы FlexE Ethernet реализованы посредством базового
   структурный элемент. Один и тот же строительный блок используется для одного физического и физического уровня.
   когда PHY связаны. Строительный блок состоит из двух FlexE
   Функции прокладок (см. Раздел 5.2.2.2) и логическая точка-точка
   связь. Функции прокладки FlexE Shim расположены на каждом конце
   логическая точка-точка ссылки. Этот канал передает Ethernet PHY
   сигналы между двумя функциями прокладок FlexE.

4.2. Отображение трафика в плоскости данных

   Пример того, какое отображение плоскости данных занимает дворец, когда верхний
   слой, например IP или MPLS, отправка пакетов через интерфейсы FlexE
   показано на рисунке 2.






















Хуссейн и др. Истекает 17 августа 2019 г. [Страница 9]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


                           IP-пакет IP-уровень
                               ||
                               \ /
                       Инкапсуляция MPLS MPLS
                               ||
                               \ /
                        Идентификатор клиента FlexE FlexE
                               ||
                               \ /
                        отображение календаря FlexE
                               ||
                               \ /
                          FlexE Group FlexE




                         Рисунок 2: Отображение трафика

   В шагах сопоставления, показанных на рисунке 2, только один шаг в
   отображение видно на каждом слое.o уровень MPLS знает по IP-адресу, какой стек меток MPLS
      инкапсулировать IP-пакет в

   o уровень MPLS также знает, какие метки MPLS соответствуют каким
      Клиент FlexE

   o уровень FlexE также знает идентификатор клиента FlexE, который
      слоты календаря, через которые будет передаваться пакет

   o слой FlexE знает, в какой FlexE Group входит определенный набор календаря
      слоты тоже принадлежат

4. 3. Плоскость управления GMPLS и идентификаторы FlexE

   В этом разделе перечислены некоторые процедуры и действия в FlexE.
   Идентификаторы интерфейса, которые должна выполнять плоскость управления GMPLS.Также централизованный контроллер, модель YANG или система управления
   которые используются для создания интерфейсов и ссылок, необходимых для выполнения
   те же действия.

   Идентификатор группы FlexE и идентификатор клиента FlexE включены
   в накладных расходах каждого кадра, отправленного через интерфейс FlexE или суб-
   Интерфейс указывает на конкретную группу или клиента.

   Когда плоскость управления, централизованный контроллер, модель YANG или
   система управления настраивает интерфейс FlexE по крайней мере с пропускной способностью



Хуссейн и др.Истекает 17 августа 2019 г. [Страница 10]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   должен быть включен в сообщение настройки. Система FlexE возвращает
   Идентификатор группы FlexE в ответном сообщении.

   Когда настроен субинтерфейс с разделением каналов, сторона инициирует
   установка включает идентификатор интерфейса (FlexE Group), через который
   будет установлен подинтерфейс и запрошенная полоса пропускания
   для субинтерфейса.Система FlexE возвращает клиент FlexE
   Идентификатор.

   Идентификаторы, полученные стороной, инициирующей настройку
   Интерфейсы FlexE используются контроллером для настройки подсистем FlexE.
   интерфейсы.

   Идентификаторы, полученные стороной, инициирующей настройку
   Используются субинтерфейсы FlexE, например сопоставить метку MPLS с
   правильные субинтерфейсы FlexE.

4.4. Операционные проблемы

   При работе со ссылками в сети FlexE вполне вероятно, что
   Оператор хотел бы разделить интерфейс FlexE на подчиненные интерфейсы
   используется для трафика с максимальным усилием, а субинтерфейсы - для выделенных
   специального назначения.Примером может быть 100 Гбит / с.
   FlexE разделены на пять субинтерфейсов 10 Гбит / с и один 50 Гбит / с.
   суб-интерфейс. Подинтерфейс 50 Гбит / с можно использовать максимально эффективно
   трафика, пять 10 Гбит / с могут использоваться для выделенного трафика.

   В таких случаях возможно, что пакеты / кадры, которые имеют
   соответствующий ключ будет помещен в определенный субинтерфейс, в то время как трафик
   которые не имеют подходящего ключа, будут помещены в под-
   интерфейс.

4.5. Предварительно настроенные vs.Плоскость управления установила LSP в FlexE
      способная сеть

   Инфраструктуру FlexE можно создать тремя различными способами.

   o Группы FlexE и Клиент FlexE могут быть предварительно настроены

   o Только группы FlexE могут быть предварительно настроены, в то время как настройка
      Клиент FlexE запускается запросом на установку LSP MPLS.

   o Настройка как FlexE Group, так и FlexE Client может быть запущена
      запрос на установку LSP MPLS.

   Если группы FlexE и клиенты FlexE предварительно настроены,
   Узлы с поддержкой FlexE должны иметь возможность объявлять
   предварительно настроенный клиент FlexE и / или группы FlexE, как если бы они были LSP. Хуссейн и др. Истекает 17 августа 2019 г. [Страница 11]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


4.6. Сигнальный канал

   В типе оборудования, для которого FlexE был впервые указан выход
   полосы сигнального канала обычно не доступны. Если это
   случае, и будет использоваться плоскость управления GMPLS FlexE, FlexE Group
   нужно будет настроить, например, система управления и клиент FlexE на
   эту группу FlexE (также настроенную) необходимо будет выделить как
   канал сигнализации.Дополнительные сведения о настройке групп FlexE, клиентов FlexE и
   LSP MPLS в инфраструктуре FlexE можно найти в Разделе 6.2.

4.7. MPLS LSP на плоскости данных FlexE

   FlexE - это настоящая технология канального уровня, то есть она не переключается, это
   означает, что группы FlexE и клиенты FlexE завершаются на
   узел следующего перехода, и что переключение должно происходить на более высоком
   слой.

   Технология FlexE может использоваться для установления соединения на канальном уровне.
                         | | Самолет | |
                         | + ------------ + |
                         + ------------------ +


                   Рисунок 3: Узел FlexE, управляемый GMPLS

   Плоскость управления GMPLS будет использовать расширенные стандартные протоколы GMPLS.
   со своими соседями и сверстниками.| |
           | | | . | | | | . . | | | | . | |
           | | + --.--- + | | + --. -------- .-- + | | + --.-- + |
    FlexE | + -> | о | | | | о | | о | | | | о | |
    Клиент | | | о | | | | о | | о | | | | о | |
           | | + - о --- | | | + - о - + + - о - + | | + - o-- | |
    FlexE | + -> | U | | | | U | | U | | | | U | |
    Группа | | U | | | | U | | U | | | | U | |
           | + - U --- | | | + - U - + + - U - + | | + - U - + |
           | ------- U ----- + + ---- U -------- U ---- + + ---- U ---- +
                   U U U U
                   UUUUUUUUUUUUUUUUUUUUU UUUUUUU ~ UUUUUUUU

                   Легенда... = LSP
                          ooo = Клиент FlexE
                          UUU = FlexE Group


       Рисунок 4: Сеть, управляемая GMPLS, с инфраструктурой FlexE



Хуссейн и др.  Истекает 17 августа 2019 г. [Страница 13]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   На рисунке 4 показано, как LSP MPLS отображается на FlexE Client и
   FlexE Group.

4.8. Настройка плоскости данных в узлах с поддержкой FlexE

   На рисунке 4 мы показываем LSP, клиент FlexE и группу FlexE, LSP.
   существует, потому что пока FlexE Channel и Group не переключаются,
   переключение в нашем примере происходит на уровне LSP.Эта секция
   обсудит создание клиентов и групп FlexE и отображение
   LSP на клиент FlexE.

   Создание LSP в системе FlexE очень похоже на то, как
   это делается в любой другой системе. Опираясь на собранную информацию
   через систему маршрутизации и с использованием сигнализации GMPLS для установления
   ЛСП.

4.8.1. Настройка / создание группы / соединения FlexE

   Рассмотрим настройку FlexE Group между узлами A и B,
   соответствующий ряду U от узла A до B на рисунке 4.В
   Считается, что FlexE Group состоит из n PHY, но не имеет ни одного физического уровня.
   Клиенты FlexE определены с самого начала.

   Когда это выполняется плоскостью управления GMPLS, необходимо выполнить два условия:
   (1) между узлами должен быть определен канал данных
   А и В; и (2) должен быть запущен протокол IGP-TE с поддержкой FlexE.
   в сети.

   Узел A отправит сообщение RSVP-TE узлу с информацией
   описание настраиваемой группы FlexE. Эта информация может быть
   считается «этикеткой FlexE Group» (или частью этикетки FlexE).Он будет содержать как минимум следующую информацию:

   o Идентификатор группы FlexE (FGid).

   o Количество активных каналов FlexE (numFC), где 0 означает
      что ноль клиентов активны.

   o Количество PHY, из которых состоит FlexE Group, для каждого PHY

      * PHY идентификатор

      * Пропускная способность PHY

      * гранулярность слотов / количество слотов

      * доступные и недоступные слоты




Хуссейн и др. Истекает 17 августа 2019 г. [Страница 14]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   Когда узел B получает сообщение RSVP-TE, он проверяет, может ли он настроить
   запрошенная группа FlexE.Если проверка положительна, узел отправляет
   подтверждение узла A и FlexE Group настроено.

   Более подробное описание того, как настроить FlexE Group, будет
   включен в проект, посвященный сигнализации подробно.

4.8.2. Настройка / установка клиента FlexE

   Рассмотрим ситуацию, когда FlexE Group уже создана (как
   описано в Разделе 4.8.1), и требуется клиент m G FlexE.
   Подобно созданию FlexE Group, узел A отправит
   Сообщение RSV-TE узлу B.Это сообщение RSVP-TE включает как минимум следующую информацию:

   o Идентификатор группы FlexE

   o Идентификатор клиента FlexE

   o с каких PHY будут выделены слоты, т.е. слоты могут поступать
      от более чем одного PHY.

   o Информация по PHY

      * Пропускная способность PHY

      * детализация слота

      * доступные / недоступные слоты

      * выделенные слоты

   Более подробное описание того, как настроить канал FlexE, будет
   включен в проект, посвященный сигнализации подробно. 4.8.3. Рекламируйте группы FlexE и клиентов FlexE

   После настройки FlexE Group и клиентов FlexE их можно
   рекламируются в системе маршрутизации как обычные смежности маршрутизации,
   включая специальную информацию TE для FlexE.

5. Структура и архитектура

   В этом разделе обсуждается структура и архитектура FlexE. Рамки
   означает, как FlexE взаимодействует с другими частями данных
   система связи. Под архитектурой понимается степень функциональности
   группы и элементы в FlexE работают вместе, чтобы предоставить



Хуссейн и др.Истекает 17 августа 2019 г. [Страница 15]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   ожидаемые услуги FlexE. Под фреймворком понимается то, как FlexE
   взаимодействует с окружающей средой.

5.1. FlexE Framework

   Услуга, предлагаемая Flexible Ethernet, является транспортной.
   аналогично (или даже идентично) услуге, предлагаемой Ethernet.

   FlexE поддерживает два основных дополнения:

   o FlexE предназначен для поддержки высокой пропускной способности, и FlexE может предложить
      Гранулярная пропускная способность от 5 Гбит / с и пропускная способность до
      FlexE Group позволяет. o Поскольку группы и клиенты FlexE настраиваются как действие конфигурации,
      централизованным контроллером или плоскостью управления GMPLS
      сервис ориентирован на соединение.

5.2. Архитектура FlexE

5.2.1. Компоненты архитектуры

   В этом разделе обсуждаются различные части сигнализации FlexE и
   маршрутизация и то, как эти части взаимодействуют.

   Механизм маршрутизации FlexE используется для предоставления доступных ресурсов
   информация для настройки LSP более высокого уровня, таких как Ethernet PHY '
   информация, информация о частичной поддержке.По материалам ресурса
   доступная информация, объявляемая протоколом маршрутизации, сквозной
   Вычисляется соединение FlexE, а затем используется протокол сигнализации.
   для настройки сквозного соединения.

   Механизм сигнализации FlexE используется для настройки LSP.

   Пересылка MPLS через инфраструктуру FlexE отличается от
   пересылка через другие инфраструктуры. Когда MPLS работает поверх FlexE
   инфраструктура возможно что есть больше чем FlexE Client
   отвечающие требованиям следующего перехода, часто можно использовать любые
   подходящий клиент FlexE для перехода между двумя узлами. Если отображение
   между инкапсулированным пакетом MPLS и клиентом FlexE это сопоставление
   должно быть явным при настройке LSP, а метка MPLS будет
   использоваться для поиска правильного клиента FlexE.

5.2.2. Модель уровня FlexE

   Модель уровня FLexE аналогична модели Ethernet, Ethernet PHY
   уровень соответствует «FlexE Group», а уровень MAC соответствует
   к «FlexE Client».



Хуссейн и др. Истекает 17 августа 2019 г. [Страница 16]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   В отличие от более раннего Ethernet, сочетание Flexe Group и
   Клиент дает огромную свободу, когда дело доходит до определения
   пропускная способность подключения Ethernet.5.2.2.1. Структура FlexE Group

   FlexE Group может поддерживаться практически любым транспортом.
   сеть, включая Ethernet PHY. Хотя Ethernet PHY предлагает
   фиксированная пропускная способность FlexE Group была структурирована на 5 Гбит / с
   слоты. Это означает, что FlexE Group может поддерживать клиентов FlexE
   разнообразие пропускной способности.

   Первая версия определена для 20 слотов по 5 Гбит / с на 100 Гбит / с.
   s PHY. Физические уровни 100 Гбит / с могут быть связаны для увеличения пропускной способности.

5.2.2.2. Отображение клиента FlexE

   Клиент FlexE - это поток Ethernet, основанный на скорости передачи данных MAC, которая может
   или может не соответствовать какой-либо скорости Ethernet PHY.Прокладка FlexE Shim
   слой, отображающий или отображающий потоки клиента FlexE, передаваемые через
   FlexE Group. Как определено в [OIFFLEXE1], значения MAC 10, 40 и любые
   поддерживаются кратные 25 Гбит / с. Это означает, что если есть
   100 Гбит / с FlexE Group между A и B, клиент FlexE 10, 25, 40,
   Можно создать 50, 75 и 100 Гбит / с.

   Однако путем связывания, например, 5 PHY из 100 Git / s с одним
   FlexE Group, могут поддерживаться клиенты FlexE со скоростью 500 Гбит / с.

6. Плоскость управления

   В этом разделе обсуждаются процедуры и расширения, необходимые для
   Плоскость управления GMPLS для установки FlexE LSP. Есть несколько способов создать группы FlexE, выделить слоты для
   FlexE Clients и настройте LSP более высокого уровня. Инструмент настройки,
   можно использовать централизованный контроллер или плоскость управления GMPLS.

   Для создания групп плоскости управления FlexE GMPLS, клиентов FlexE и
   LSP более высокого уровня, расширения следующих протоколов могут быть
   нужный:

   o «RSVP-TE: Расширения RSVP для туннелей LSP» (RSVP-TE) [RFC3209]

   o «Протокол управления каналом» (LMP) [RFC4204]

   o «Протокол связи элемента вычисления пути (PCE)» (PCEP)
      [RFC5440]




Хуссейн и др.Истекает 17 августа 2019 г. [Страница 17]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   o Расширения IS-IS для управления трафиком (ISIS-TE) [RFC5305]

   o "Расширения OSPF для поддержки универсальной многопротокольной метки
      Коммутация (GMPLS) »(OSPF-TE) [RFC4203]

   o "Распределение состояния каналов и управления трафиком на северной границе
      (TE) Информация с использованием BGP »(BGP-LS) [RFC7752]

   Также потребуется модель YANG плоскости управления FlexE. В разделах 6.2 и 6.1 обсуждается роль контроля GMPLS.
   плоскости при первичной настройке LSP.

   Обсуждая процедуры сигнализации и маршрутизации, мы предполагаем, что
   FlexE Group была создана до проведения
   процедуры, необходимые для установления LSP. Технически возможно
   установить FlexE Group, выделить слоты FlexE Client и LSP с
   единый обмен сигнальными сообщениями GMPLS.

6.1. Маршрутизация GMPLS

   Для установления LSP информация Traffic Engineering (TE) является
   наиболее важная информация, e.грамм. использование ресурсов на интерфейсах
   и ссылку, включая наличие слотов в группах FlexE.
   Протоколы маршрутизации GPMPLS должны быть расширены, чтобы справиться с этим.
   Информация. База данных управления трафиком (TED) будет хранить
   обновленная версия этой информации.

   Узлы с поддержкой FlexE будут идентифицированы IP-адресами, а
   информация о маршрутизации и управлении трафиком будет передана всем
   узлы в домене маршрутизации с использованием TCP / IP.

   Когда LSP через инфраструктуру FlexE собирается быть настроен, e. грамм.
   R1 - R4 - R5 на рисунке 5 используется информация в TED проверить
   эти ресурсы доступны. Когда подтверждается, что LSP
   установлено, что TED обновляется, отмечая ресурсы, используемые для
   новый LSP как использованный. Точно так же, когда LSP отключен, ресурсы
   помечены как бесплатные.

6.2. Сигнализация GMPLS

   Как описано в разделе 4, состояние инфраструктуры FlexE может
   выполнить действия, необходимые для настройки LSP в сети с поддержкой FlexE.
   Инфраструктура FlexE может быть:

   1.полностью предварительно настроенный





Хуссейн и др. Истекает 17 августа 2019 г. [Страница 18]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   2. частично предварительно сконфигурирован, т.е. FlexE Group может быть предварительно
       настроен, но не клиенты FlexE

   3. не настроен заранее, т.е. настройка FlexE Group и FlexE
       Клиент будет запущен из-за запроса на настройку LSP.

   Рисунок 5 будет использован для иллюстрации различных случаев. + ---- +
         | R1 + --------------------- +
         + ---- + |
                                    |
         + ---- + + - + - + + ---- +
         | R2 + ------------------ + R4 + ------------------------- + R5 |
         + ---- + + - + - + + ---- +
                                    |
         + ---- + |
         | R3 + --------------------- + PHY R1 - R4 100 Гбит (с
         + ---- + PHY R2 - R4 100 Гбит (с
                                        PHY R3 - R4 100 Гбит (с
                                        PHY R4 - R5 200 Гбит (с





                        Рисунок 5: Пример FlexE LSP

   Текст в разделе 6.2 не является спецификацией сигнализации GMPLS
   расширения для сети с поддержкой FlexE, это описание
   проиллюстрировать ожидаемые характеристики такого протокола. И мы
   обсудить сценарии сбоев.

6.2.1. Настройка LSP с предварительно настроенной инфраструктурой FlexE

   В этом первом примере, как показано на рисунке 5, один FlexE со скоростью 100 Гбит / с
   Группа настраивается между R1 и R4, между R2 и R4 и между
   R3 и R4.  Между R4 и R5 есть группа FlexE со скоростью 200 Гбит / с.

   На каждые 100 Гбит / с FlexE Group приходится четыре 5 Гбит / с, два 20
   Настроены клиенты FlexE с Гбит / с и один 40 Гбит / с.Более 200 Git /
   s FlexE Group: восемь 5 Гбит / с, четыре 20 Гбит / с и два 40
   Настроены клиенты FlexE, Гбит / с.

   Один из клиентов FlexE 5 Гбит / с в каждой группе FlexE используется как
   канал сигнализации.



Хуссейн и др. Истекает 17 августа 2019 г. [Страница 19]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   Чтобы установить, например, 200 Мбит / с MPLS LSP, обычный GMPLS
   соблюдаются процедуры запроса / ответа.R1 отправляет запрос на
   R4, R4 выделяют ресурсы на одном из клиентов FlexE, перенаправляют
   запрос к R5. R5 отвечает на R4, указывая метку и FlexE
   Клиент должен пересылать трафик, R4 делает то же самое для R1.

   Единственная разница между стандартной сигнализацией и тем, что происходит
   здесь назначенный ярлык будет использоваться для поиска нужного
   Клиент FlexE.

6.2.2. Настройка LSP с частично настроенной инфраструктурой FlexE

   Во втором примере, также ссылаясь на рисунок 5, группы FlexE
   настраиваются так же, как в первом примере, но только один 5
   Клиент FlexE Гбит / с на группу FlexE определяется конфигурацией.Этот клиент FlexE будет использоваться для сигнализации.

   При подготовке к отправке запроса должен быть установлен MPLS LSP 5 Гбит / с.
   установить R1 обнаруживает, что нет подходящего клиента FlexE между
   R1 a и R4. Таким образом, R1 отправляет запрос на создание такого FlexE
   Клиент при получении запроса R4 выделяет ресурсы для
   Клиент FlexE в группе FlexE. Могут быть разные стратегии
   для выделения полосы пропускания для этого клиента FlexE. Такие стратегии
   выходят за рамки этого документа.R1 затем отправляет информацию
   о клиенте FlexE к R1, и оба конца устанавливают FlexE
   Клиент.

   Когда клиент FlexE между R1 и R4 установлен, R1 продолжает работу.
   для отправки запроса на MPLS LSP к R4. R4 обнаружит, что
   возможный клиент FlexE отсутствует между R4 и R5.  Такой же
   процедуры для настройки клиента FlexE между R1 и R4
   повторяется для R4 и R5. Когда есть подходящий клиент FlexE
   доступно, сигнализация для установки LSP MPLS продолжается в обычном режиме.Метка, выделенная для MPLS LSP, будет использоваться для поиска правильного
   Клиент FlexE.

   Когда клиенты FlexE настроены таким образом, они могут быть объявлены в
   система маршрутизации двумя разными способами. Во-первых, их можно сделать
   общедоступный, т.е. его можно будет использовать бесплатно для всех, кто захочет
   для настройки LSP через FlexE Group между R1 и R4 и между R4
   и R5. Во-вторых, использование клиентов FlexE может быть ограничено
   приложение, которое изначально установило клиент FlexE.Хуссейн и др. Истекает 17 августа 2019 г. [Страница 20]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


6.2.3. Настройка LSP с ненастроенной инфраструктурой FlexE

   В этом примере также имеется ссылка на рисунок 5, который отличается от предыдущего.
   пример, никакая конфигурация FlexE Group или FlexE Client не выполняется до
   первый запрос MPLS LSP через инфраструктуру FlexE.

   Чтобы настроить LSP в сети FlexE, где нет групп FlexE
   или настроены клиенты FlexE, необходимо выполнить два условия.
   выполнено.Сначала должен быть доступен внеполосный канал сигнализации.
   Во-вторых, возможности FlexE должны быть объявлены в IGP и / или
   централизованный контроллер.

   Если эти два условия выполнены, настройка MPLS LSP
   прогресс почти такой же, как в частично настроенной сети. В
   разница в том, что настройки как FlexE Group, так и FlexE
   Клиент запускается запросом на установку LSP MPLS.

   Как и в частично настроенном случае, могут быть объявлены клиенты FlexE.
   в систему маршрутизации в двух разных режимах, либо они
   общедоступный.Это или они зарезервированы для приложений
   это первое установило их.

6.2.4. Плоскость данных коммутации меток пакетов

   В этом разделе обсуждается, как работает плоскость данных FlexE LSP.  В
   в целом можно сказать, что интерфейс, предлагаемый FlexE Shim
   а клиент FlexE эквивалентен интерфейсу, предлагаемому
   Ethernet MAC.

   На рисунке 6 ниже показана плоскость данных коммутации пакетов FlexE.
   процедуры.




















Хуссейн и др. Истекает 17 августа 2019 г. [Страница 21]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


            R1 R3 R4
       ............. ...................... ...........
       . + ------- +. . + ---------------- +. . + ----- +.
       . | LSP | . . | LSP \ / LSP | . . | LSP | .
       . | а | . . | а \ / б | . . | б | .
       . + ------- +. . + ---------------- +. . + ----- +.
       . | ETH | . . | ETH | | ETH | . . | ETH | .
       . | i / f | . . | i / f | | i / f | . . | i / f | ......
             | | | |
             + -------------------- + + -------------------- +


                    Рисунок 6: LSP через плоскость данных FlexE

   Уровень данных обрабатывает пакеты следующим образом:

   o Функция инкапсуляции и пересылки LSP в узле R1 получает
      пакет, который необходимо инкапсулировать как пакет MPLS с
      метка "а".  Метка «a» используется для определения того, какой FlexE
      эмулируемые интерфейсы Ethernet, инкапсулированный на этикетке пакет должен
      быть переадресован.o Интерфейсы Ethernet посредством транспорта FlexE пересылают
      пакет к узлу R3. Узел R3 меняет метку «a» на метку «b» и
      использует "b", чтобы решить, по какому интерфейсу отправить пакет.

   o Узел R3 пересылает пакет узлу R, который завершает LSP.

   Отправка инкапсулированных пакетов MPLS через FlexE Client аналогична
   отправьте их через интерфейс Ethernet 802.1. Критические отличия
   находятся:

   o Канальные субинтерфейсы FlexE гарантируют детерминированный
      пропускная способность для LSP.o Когда приложение, изначально устанавливающее клиент FlexE
      зарезервировать его для использования только этим приложением, можно
      создать неограниченную сквозную пропускную способность для LSP MPLS.

   o Инфраструктура FlexE позволяет создавать очень большие сквозные
      пропускная способность





Хуссейн и др.  Истекает 17 августа 2019 г. [Страница 22]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


7. Эксплуатация, администрирование и обслуживание (OAM)

   Будет добавлено в более поздней версии.8. Благодарности

9. Соображения IANA

   Этот меморандум не содержит запросов к IANA.

   Примечание для редактора RFC: этот раздел следует удалить перед
   издательский.

10. Соображения безопасности

   Будет добавлено в более поздней версии.

11. Авторы

   Хузема Питеван, Infinera Corp, [email protected]

   Фатаи Чжан, Huawei, [email protected]

   Цзе Донг, Huawei, [email protected]

   Зунпэн Ду, Huawei, [email protected]

   Сиань Чжан, Huawei, [email protected]

   Джеймс Хуанг, Huawei, Джеймс[email protected]

   Цивэнь Чжун, Huawei, [email protected]

   Юнцин Чжу China Telecom [email protected]

   Хуанань Чен China Telecom [email protected]

12. Ссылки

12.1. Нормативные ссылки

   [G.709] ITU, "Интерфейсы оптических транспортных сетей.
              (http://www.itu.int/rec/T-REC-G.709-201606-P/en) ", июль
              2016 г.







Хуссейн и др. Истекает 17 августа 2019 г. [Страница 23]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   [ГРАММ.798] ITU, «Характеристики оптических транспортных сетей.
              функциональные блоки оборудования иерархии
              (http://www.itu.int/rec/T-REC-G.798-201212-I/en) ",
              Февраль 2014.

   [G.8021] ITU, "Характеристики транспортной сети Ethernet.
              функциональные блоки оборудования », ноябрь 2016 г.

   [G.872] ITU, "Архитектура оптических транспортных сетей", январь
              2017 г.

   [OIFFLEXE1]
              OIF, "Соглашение о внедрении FLex Ethernet, версия 1.0
              (OIF-FLEXE-01.0) », март 2016 г.

   [OIFFLEXE2]
              OIF, "Соглашение о внедрении FLex Ethernet, версия 2.0
              (OIF-FLEXE-02.0) », июнь 2018 г.

   [RFC2119] Брэднер, С. "Ключевые слова для использования в RFC для обозначения
              Уровни требований », BCP 14, RFC 2119,
              DOI 10. 17487 / RFC2119, март 1997 г.,
              .

   [RFC8174] Лейба Б., "Неоднозначность прописных и строчных букв в RFC"
              2119 Ключевые слова », BCP 14, RFC 8174, DOI 10.17487 / RFC8174,
              Май 2017 г., .

12.2. Информативные ссылки

   [RFC3209] Awduche, D., Berger, L., Gan, D., Li, T., Srinivasan, V.,
              и Г. Своллоу, "RSVP-TE: Расширения RSVP для LSP
              Туннели », RFC 3209, DOI 10.17487 / RFC3209, декабрь 2001 г.,
              .

   [RFC4203] Kompella, K., Ed. и Ю. Рехтер, Под ред. "Расширения OSPF в
              Поддержка универсального многопротокольного переключения меток
              (GMPLS) ", RFC 4203, DOI 10.17487 / RFC4203, октябрь 2005 г.,
              .

   [RFC4204] Lang, J., Ed., "Link Management Protocol (LMP)", RFC 4204,
              DOI 10.17487 / RFC4204, октябрь 2005 г. ,
              .

   [RFC5305] Ли, Т. и Х. Смит, "Расширения IS-IS для трафика
              Engineering », RFC 5305, DOI 10.17487 / RFC5305, октябрь
              2008 г., .




Хуссейн и др. Истекает 17 августа 2019 г. [Страница 24]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   [RFC5440] Vasseur, JP., Ред. и JL. Ле Ру, ред. "Вычисление пути
              Элемент (PCE) Протокол связи (PCEP) », RFC 5440,
              DOI 10.17487 / RFC5440, март 2009 г.,
              .

   [RFC7752] Gredler, H., Ed., Medved, J., Previdi, S., Farrel, A., and
              С. Рэй, "Северное распределение состояний канала и
              Информация управления трафиком (TE) с использованием BGP », RFC 7752,
              DOI 10.17487 / RFC7752, март 2016 г.,
              .

Приложение А. Требования

   В этом разделе приведены требования к сигнализации и маршрутизации для
   Плоскость управления FlexE, в отношении создания групп FlexE, FlexE
   Клиенты и LSP MPLS, которым требуется поддержка FlexE
   инфраструктура.

   Req-1 Плоскость управления FlexE ДОЛЖНА поддерживать создание FlexE
          Группы.

          * Группа FlexE состоит из одного или нескольких физических уровней Ethernet 100GE.
             В первой версии FlexE количество PHY находится в
             диапазон от 1 до 254.* Это требование может быть выполнено несколькими способами, например
             протоколы маршрутизации и сигнализации, централизованный контроллер
             или система управления.

             Любой такой метод должен иметь сетевой доступ к FlexE.
             прокладки на каждой из оконечных точек Ethernet PHY.

   Req-2 Плоскость управления FlexE ДОЛЖНА иметь возможность удалять
          FlexE Group.

   Req-3 Плоскость управления FlexE ДОЛЖНА иметь возможность инициировать
          административно заблокировать или разблокировать FlexE Group.* Эта способность необходима, например, для выполнения следующего
             требование.

   Req-4 Когда группа FlexE просматривается административно, ДОЛЖНА
          можно добавить PHY к действующей группе FlexE.

   Req-5 Когда группа FlexE просматривается административно, ДОЛЖНА
          можно удалить PHY из работающей FlexE Group.





Хуссейн и др. Истекает 17 августа 2019 г. [Страница 25]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   Req-6 Плоскость управления FlexE ДОЛЖНА поддерживать способность собирать,
          рекламировать и находить информацию об узлах с поддержкой FlexE,
          включая информацию TE, группы FlexE и FlexE
          Клиенты, поддерживаемые узлами.Примечание: в основном правильно, но что-то не так. Нужно
          считать.

   Req-7 Плоскость управления FlexE ДОЛЖНА допускать добавление (или удаление)
          одного или нескольких клиентов FlexE в группу FlexE. Дополнение
          (или удаление) потока клиента FlexE НЕ ДОЛЖНЫ влиять на
          сервисы других сигналов FlexE Client.

   Req-8 Плоскость управления FlexE ДОЛЖНА, хотя это МОЖЕТ быть невозможно.
          во всех сетевых сценариях поддержка изменения размера потока клиента FlexE
          не затрагивая существующие клиенты FlexE в том же
          FlexE Group. Req-9 Плоскость управления FlexE ДОЛЖНА поддерживать создание MPLS.
          LSP, требующие поддержки инфраструктуры FlexE.

Адреса авторов

   Ифтехар Хуссейн
   Infinera Corp
   169 Java-накопитель
   Саннивейл, Калифорния, 94089
   Соединенные Штаты Америки

   Электронная почта: [email protected]


   Радха Валивети
   Infinera Corp
   169 Java-накопитель
   Саннивейл, Калифорния, 94089
   Соединенные Штаты Америки

   Почта: [email protected]


   Цилей Ван
   ZTE
   Нанкин
   CN

   Эл. Почта: [email protected]




Хуссейн и др. Истекает 17 августа 2019 г. [Страница 26]

---

Internet-Draft FlexE Extensions Февраль 2019 г.


   Лоа Андерссон
   Huawei
   Стокгольм
   Швеция

   Электронная почта: loa @ pi.ню


   Мах Чен
   Huawei
   CN

   Почта: [email protected]


   Хаомянь Чжэн
   Huawei
   CN

   Почта: [email protected]































Хуссейн и др. Истекает 17 августа 2019 г. [Страница 27]



Разметка HTML, созданная rfcmarkup 1. 129b, доступная по адресу https://tools.ietf.org/tools/rfcmarkup/

его история, технические характеристики. Технические характеристики Иж Планета Спорт

Производство одноцилиндровых мотоциклов с двухтактными двигателями рабочим объемом 300–350 см3 в Ижевске имеет почти сорокалетнюю традицию.Если проследить родословную дорожных моделей за последние четыре десятилетия, то увидим, что последняя разработка завода — ИЖ-Планета-Спорт, в определенной степени носитель традиций, воплотила в себе многие разработки, впервые опробованные на спорткарах ИЖ. .

Двигатель мотоцикла ИЖ-Планета-спорт — короткоходный (диаметр цилиндра — 76 мм, ход поршня — 75 мм, рабочий объем — 340 см3), с трехканальной продувкой и мотор-редуктором трансмиссии — сохранил ряд важных общие черты с экспериментальными двигателями ИЖ, предназначенными для бездорожья и многоборья.В 1961-1967 годах в Ижевске были созданы двигатели для спортивных автомобилей ИЖ-349, ИЖ-65М, ИЖ-10М, которые при рабочем объеме 340 см3 развивали мощность 25-34 л. с. из. Некоторые из их образцов имели такой же диаметр и ход поршня, тип продувки, крепление головки и цилиндра, тип моторной трансмиссии, что и модель «ИЖ-Планета-спорт».

1 — педаль переключения передач; 2 — сцепление; 3 — ведущая шестерня моторной трансмиссии; 4 — масляный насос; 5 — пробка с масляным щупом; б — щека коленчатого вала; 7 — шатун; 8 — ролик привода спидометра; 9 — продувочные каналы; 10 — выхлопная труба; 11 — отверстие для одной из четырех длинных шпилек крепления цилиндра; 12 — поршневые кольца; 13 — свеча; 14 — поршневой палец; 15 — верхняя головка шатуна с игольчатым подшипником; 16 — поршень; 17 — декомпрессор; 18 — один из двух штифтов крепления короткой головки; 19 — гильза цилиндра; 20 — шланг подачи масла; 21 — трос управления дроссельной заслонкой; 22 — сливной шланг; 23 — карбюратор с центральным расположением поплавковой камеры; 24 — поплавковая камера; 25 — шестерни коробки передач; 26 — рычаг выключения сцепления; 27 — тяга выключения сцепления; 28 — ведущая звездочка главной передачи; 29 — сектор механизма переключения передач; 30, 32 — вилки переключения передач; 31 — червячный ролик управления вилками; 33 — вал переключения передач; 34 — ведомая шестерня моторной трансмиссии.

Сейчас многие из этих дизайнерских решений перешли от опытных спортивных моделей на серийные, что еще раз свидетельствует о прогрессивном влиянии спорта на развитие техники.

Рассмотрим устройство двигателя ИЖ-Планета-Спорт, новый автомобиль, который уже начали ездить мотоциклисты.

Он, как и все современные мотоциклетные двигатели, собран в одном блоке с коробкой передач. Картерная камера двигателя расположена в передней части общего картера, имеющего продольную вертикальную плоскость шарнира, а коробка передач расположена в задней части.Обращает на себя внимание необычно малые размеры картера, достигаемые за счет плотного расположения деталей и боковых крышек максимально близко к ним.

Цилиндр

, как и все ижевские мотоциклы, имеет алюминиевый кожух и 19 гильзу из специального чугуна. Впервые такие цилиндры появились на небольшой партии вездеходов ИЖ-350С в 1948 году, а с 1956 года уже нашли применение на серийной дорожной модели — ИЖ-56. Их преимущества перед чугунными цилиндрами — меньший вес и лучшее охлаждение (у алюминия более высокая теплопроводность), а также отработанная технология — предопределили выбор конструкторов.

Головка блока цилиндров отлита из алюминиевого сплава и обеспечивает необходимое охлаждение.

Цилиндр вместе с головкой крепится к картеру четырьмя штифтами, а головка дополнительно притягивается к цилиндру еще двумя гайками, в кожух которых ввинчиваются два коротких штифта.

ИЖ-Планета-Спорт — первая серийная модель Ижевского завода с трехканальным обдувом петли. Интересно напомнить, что двигатели ИЖ-7 1934 года имели одноканальную поперечную продувку с дефлектором на поршне, затем, начиная с ИЖ-8, завод перешел на двухканальную петлевую продувку и, наконец, Дальнейшим логическим шагом стал переход на трехканальную продувку (на рисунке видны левый и задний каналы 9).Он очень часто используется на сильно ускоренных гоночных двигателях, так как увеличивает наполнение цилиндра и улучшает охлаждение днища поршня, устраняя перегрев и выгорание, увеличивает износостойкость деталей цилиндро-поршневой группы, снижает расход топлива.

Для уменьшения потерь на трение в верхнюю 15 головку шатуна установлены игольчатые подшипники, заменяющие традиционную бронзовую втулку. Они способны выдерживать высокие обороты, более долговечны и дают прибавку в мощности.

Неразборный коленчатый вал установлен на трех подшипниках: двух роликовых подшипниках 2505 и шариковом подшипнике 304, расположенных на конце левого шарнира. Этот подшипник удерживает вал от осевого смещения. Для передачи усилия от вала на редуктор используются две косозубые шестерни 3 и 34. Они более надежны и долговечны, чем обычный цепной привод.

Одна из самых интересных новинок, впервые примененная в отечественной мотоциклетной индустрии, — это отдельная система смазки двигателя.Обычно двухтактные моторы смазываются маслом, которое смешивается с топливом в соотношении 1: 25. Таким образом, его количество, поступающее в двигатель, зависит только от количества подаваемого бензина. Для нормальной смазки трущихся деталей на разных режимах работы двигателя требуется разная подача масла: чем меньше частота вращения и нагрузка, тем меньше масла нужно, и наоборот.

Эти условия обеспечивает система, используемая на Planet-Sport. Масло наливается в отдельную емкость и насосом 4 по шлангу 20 подается в систему всасывания… Насос приводится в действие непосредственно от коленчатого вала, а его дозирующее устройство управляется тросом, соединенным с тросом управления карбюратором. При увеличении оборотов двигателя или нагрузки (в это время водитель «дает газ», то есть поднимает дроссельную заслонку) производительность помпы увеличивается. Для контроля потока масла используется сигнальная лампа на корпусе фары, подключенная к датчику клапана давления, который установлен на картере между цилиндром и карбюратором.

Новая система не только обеспечивает оптимальные условия смазки, но и обеспечивает экономию масла (1.2-2,5 процента расходуется по отношению к бензину вместо 4 процентов в обычной системе), что положительно влияет на смесеобразование и снижает количество нагара и токсичность выхлопных газов …

Двигатель комплектуется карбюратором 23 с центральной поплавковой камерой 24 и диффузором диаметром 32 мм. В отличие от обычных карбюраторов с боковой камерой, он более компактен и сохраняет уровень топлива, поэтому состав смеси остается постоянным независимо от продольного или поперечного наклона машины.

Если обратиться к истории, то можно узнать, что карбюраторы с центральной поплавковой камерой (ЛКЗ-22) использовались на довоенных мотоциклах ИЖ. Затем они уступили место другим конструкциям, и теперь на сцену снова вышел карбюратор с центральной камерой.

Модель «Планета-Спорт» — первый из ижевских мотоциклов с воздушным фильтром с бумажным элементом. ИЖ довоенных образцов и послевоенный ИЖ-350 оснащались относительно малоэффективными сетчатыми воздухоочистителями. Опыт участия в гонках по пересеченной местности принес много пользы в области улучшения очистки воздуха.В 1951 году на ИЖ-49 появился инерционный фильтр, позже ИЖ-56 оснастили контактно-масляным фильтром, и теперь, опираясь на практику эксплуатации автомобилей в кросс-кантри и многодневных гонках, конструкторы ИЖ-56 Planet-Sport остановила свой выбор на бумажном фильтрующем элементе.

Перед ними также стоял вопрос, как уменьшить воздействие на мотоцикл и водителя вибрации, присущей одноцилиндровому двигателю. Здесь было найдено следующее решение: силовой агрегат, глушитель, рулевое колесо, бензобак соединены с рамой посредством резиновых элементов.

Это в общих чертах устройство двигателя нового ижевского мотоцикла.

Технические характеристики

Этот железный конь — гордость отечественной мотоциклетной индустрии. Как спортивный мотоцикл среднего класса, он производился с 1973 по 1984 год. Этот двухколесный автомобиль стал ответом советской мотоциклетной промышленности на выпуск сверхпопулярной чехословацкой «Явы». Задолго до 1973 года конструкторы Ижмаша пытались создать качественный байк, способный конкурировать с последним.Мотоцикл «Иж Планета Спорт», технические характеристики которого сразили всех соперников на месте, преследовал несколько целей. Подходил как для туристических, так и для спортивных поездок. Более того, на подобном мотоцикле можно было ездить по дорогам с самым разнообразным покрытием. Езда доставляла много удовольствия как гонщику, так и его пассажиру.

Сотрудники Ижевского мотоциклетного завода вложили в этого железного коня душу. В списке самых запоминающихся двухколесных автомобилей отечественного производства эта техника уверенно занимает первую позицию.

История планеты

С начала 1973 года многие соотечественники, полюбившие железных коней, были шокированы выпуском первого в СССР серийного спортбайка. Мотоцикл Иж Планета Спорт по своим техническим характеристикам далеко опередил любого отечественного стального коня.

Велосипед не отличался от советских собратьев как внешне, так и конструктивно. Иж ПС напоминает японские мотоциклы 1960-х годов. Например, сходство наблюдается с Suzuki «T250» Super Six, а также с Yamaha «350R5».Напоминает байк и Kawasaki «A1» Samurai. Ижу уже не в первый раз сравнивают с японскими автомобилями. Так что …

Мотоцикл

Иж Планета Спорт покупали в Великобритании, Нидерландах и даже Финляндии. На зарубежных рынках ИЖ ПС активно конкурировал с Ява с байками CZ. Стоимость первой модели указанной техники составляет около 1050 рублей. Потом этот железный конь подешевел немного (на 50 рублей).

Типовой проект

Технические характеристики

ПС поразили.Это была первая в СССР серийная стальная лошадка с раздельной системой смазки двигателя. Причем последний был собственной разработкой конструкторов Ижевского мотоциклетного завода. Такой особенностью могли похвастаться мотоциклы, сошедшие с конвейера в 1974 году. Характерным признаком наличия такого ноу-хау в мотоцикле ИЖ Планета Спорт является наличие в его номере буквы «М».

Двигатель ПС от Ижмото имел немного увеличенный рабочий объем по сравнению с предыдущими моделями из Ижевска.Было 349 см³. Примечательно, что железный конь получил с завода японский карбюратор Mikuni. Это позволило байку развить заветные 32 л.с. и 6700 об. / мин.

При сухой массе 135 кг он обладал завидными техническими характеристиками (237 лошадей на тонну веса). Это почти вдвое больше, чем у Jawa 350 «634».

Иж ПС набрал 100 км / ч за 11 секунд. Мотор этой лошади крепился к раме с помощью резиновых подушек. Для 1970-х это было настоящим техническим новшеством.Кроме того, байк активно оснащался японским электрооборудованием и даже оптикой. Те же модели мотоцикла ИЖ ПС, оснащенные отечественным карбюратором (К 62М), могли развивать чуть меньшую мощность — 28 лошадей. С 1978 года на этот железный конь устанавливают советское электрооборудование и отечественный спидометр. Эти велосипеды имели больший диаметр спиц.

Технические характеристики:

(1973-1984) Тираж 215 210 экз.

В 1975–1983 годах.байк претерпевал частые изменения конструкции. Его модернизировали и улучшили. Поэтому все мотоциклы Иж ПС не имеют одинаковых технических характеристик. Однако некоторые из них не изменились.

Длина велосипеда 207 см. Его ширина достигает 79-81 см. При этом высота мотоцикла 115 см.

Тормозной путь мотоцикла «Иж Планета Спорт» все еще значительный и составляет 16 метров при скорости 60 км / ч. На скорости 30 км / ч мотоциклу нужно всего 7 метров, чтобы полностью остановиться.

Технические характеристики двигателя ПС Ижмото тоже впечатляют. Мотор этого двухколесного спортбайка имеет двухтактный режим работы. Его трехканальная продувка хорошо зарекомендовала себя.

Одного цилиндра более чем достаточно для того, чтобы этот байк развил большую мощность. Диаметр последнего — 76 мм. Мотоцикл Иж Планета Спорт имеет силовой агрегат, имеющий достаточно высокую степень сжатия (10,5). В системе охлаждения широко используются встречные воздушные потоки. Фильтр для очистки воздуха перед подачей его в смесь изготавливается сухого типа.Он был дополнен бумажным элементом.

В первую очередь радуют передаточные числа коробки передач этого байка. Кроме того, в подарок от дизайнеров мотоцикл получил улучшенную амортизацию. Электрооборудование, как для такой старой модели «Планеты» на ПС Ижмото, вызывает удивление. Велосипед имеет бортовую сеть с напряжением 12 вольт. Трехфазный генератор переменного тока может выдавать 14 вольт и 100 ватт.

Отметим, что самые первые «железные кони» этой серии оснащались зарубежными аккумуляторными батареями.

Итальянские свечи зажигания «Magnetti-Marelli» поставлены с самыми первыми ПС Иж. Часто это были еще и свечи NGK, которые рекомендуют использовать на высоких скоростях (от 100 км / ч). Одновременно с ГБЦ сняли прокладку.

Топливный бак мотоцикла «Иж Планета Спорт» имел объем 14 литров. Бензин марки АИ-93 считался наиболее приемлемым для заправки этого байка. Масляный бак железного коня вмещал 1,5 литра.

Советский мотоцикл ИЖ ПС получил от жителей СССР прозвище «Собака».Часто его еще называли «Спортак». Поскольку мотоцикл был необычно высокого качества, быстро распространились слухи о его предназначении для экспорта в Соединенные Штаты Америки.

Отсутствие запчастей к этому мотоциклу привело к активному тюнингу мотора данного мотоцикла. Поршень часто устанавливался на стандартный шатун Cheset.

Народ быстро оценил надежность и долговечность мотоцикла ИЖ «Планета Спорт». Байк легко выдержал без поломок 60 тысяч километров.Когда больший пробег был указан в признаках износа основных узлов.

Появившийся в 1974 году на внутреннем рынке мотоцикл Иж Планета Спорт стал настоящей сенсацией. Любители мотоциклов имеют возможность приобрести советский мотоцикл, по своим характеристикам сопоставимый с импортными автомобилями этого класса. На тот момент его вполне можно было поставить в один ряд с такими моделями, как Yamaha 350 R5 или Kawasaki A1 Samurai.

Высокие технические характеристики Иж Планета Спорт 350 позволили ему успешно конкурировать с продукцией чешских специалистов по производству мотоциклов, различными модификациями Jawa и CZ.Но отечественная промышленность оказалась плохо подготовленной к выпуску продукции, требующей высокой технологической культуры.

Несмотря на все старания коллектива Ижевского мотоциклетного завода, их детище сохранило множество детских болезней, и в 1984 году его сняли с конвейера под предлогом низкой рентабельности.

История «Иж Планета Спорт» — наглядный пример того, что создание любого технически сложного продукта неразрывно связано с технологическими возможностями отрасли и уровнем подготовки производственного персонала.Но, несмотря на ряд имеющихся конструктивных недостатков, выпущенная в количестве 215210 штук модель оставила глубокий след в сердцах любителей мчаться по хорошему асфальту на двух колесах.

Технические характеристики Иж Планета Спорт

Для 1974 года байк выглядел очень современно. Окрашенный в ярко-оранжевый цвет, ставший визитной карточкой автомобилей этого семейства, он выделялся в потоке и вызывал зависть у многих советских граждан, имевших водительские права категории «А».Но дело не только в красивом стиле. Заявленные на «Иж Планета Спорт» технические характеристики также совпали с дизайном. В 1974 году они выглядели так:

• Габаритные размеры (длина / ширина / высота) мм — 2070/790/1150.
• Колесная база 1390 мм.
• Рабочий клиренс — 135 мм.
• Масса (сухая) — 135 кг.
• Двигатель одноцилиндровый, двухтактный, с тремя каналами и пятью продувочными портами.
• Объем двигателя — 340 куб. См.
• Диаметр цилиндра и ход поршня 76 × 75 мм.
• Номинальная мощность — 32 л. из. при 6700 об / мин и степени сжатия 10,5: 1.
• Подача смазки — раздельная.
• Охлаждение — воздушное.
• Система образования горючей смеси — карбюратор, с входным диаметром 32 мм.
• Бортовая сеть — 12 В.
• Тормоза — барабанные, с диаметром переднего барабана 190 мм и задним барабаном 170 мм.
• Коробка передач — четырехступенчатая, с ножным переключателем.Есть задняя передача.
• Максимальная заявленная скорость — 140 км / ч.

Говоря об истории создания мотоцикла, следует отметить, что главный конструктор проекта Василий Иванович Панов при разработке нового Иж Спорт 350 использовал технические решения, которые хорошо себя зарекомендовали на спортивных мотоциклах, созданных совместно с Специалистов МАМИ:

• Двигатель с раздельной системой смазки, благодаря которой компоненты силового агрегата выдерживали высокие нагрузки, а расход топлива в экономичном режиме снижен до 4. 5 литров на 100 км.
• Закрытый каркас из трубчатого профиля, термообработанный после сварных швов.
• Амортизирующие резиновые накладки, на которых силовой агрегат крепился к раме. Это снижает вибрацию и повышает комфорт работы.
• Подвеска современного дизайна. На переднем колесе — телескопическая вилка … Подвеска заднего колеса — маятникового типа.

Технические характеристики, полученные на Иж Планета Спорт 350, достигнуты не в последнюю очередь благодаря тщательной подгонке деталей.Из-за отсутствия необходимой технологии эту настройку иногда приходилось производить вручную.

Особенности конструкции и изготовления

Отечественная промышленность не могла обеспечить производителя комплектующими требуемого качества, а их поставки из-за рубежа шли с большим скрипом. Для нескольких партий автомобилей первых лет выпуска удалось пробиться закупкой комплектующих иностранного производства. Счастливчики, купившие «Иж Планета Спорт» в 1974 — 1976 гг. , Получили в свое распоряжение автомобили в комплектации:

.

• Японские электронные и электрические компоненты.
• Оптика для фар от Pannonia или Hella, а для стран с левосторонним движением — Lucas.
• Свечи зажигания PAL или Magneti-Marelli.
• Аккумуляторы иностранного производства.

Все это позволило не только улучшить параметры машины, но и обеспечить высокую культуру веса. Как уже отмечалось, ранние модификации Иж Планета Спорт имели вес всего 135 кг, а удельная мощность составляла 237 л. из. за 1 тонну. Для сравнения, этот же показатель у JAWA 350/634 достиг всего 141 л.из.

В итоге модель ижевского завода разогналась до сотни менее чем за 11 секунд, а реальная максимальная скорость Иж Планета Спорт оказалась существенно выше указанных в паспорте 140 км / ч. Несмотря на впечатляющие динамические качества и приставку «спорт» в названии, новое поколение «Иж Планета» было шоссейным байком.

Его посадка позволяла преодолевать большие расстояния, выдерживая тяготы российского бездорожья. Правда, был неприятный недостаток.Когда гонщик был слишком легким, передняя вилка дрожала при ускорении на высоких скоростях. При достаточном весе гонщика или если за ним находился пассажир, такого эффекта не наблюдалось.

Отличия по годам выпуска

В конструкцию мотоцикла постоянно вносились изменения. Некоторые были связаны с желанием улучшить технологии. Другие были вызваны требованиями лидеров отрасли снизить производственные затраты. Поднять цену на «Иж Планета Спорт 350» выше 1000 рублей не позволяла цена на продукцию конкурентов.

Например, JAWA 350/634 стоит 1080 рублей, а CZ-350 — 980 рублей. Для наглядности картины обозначим основные изменения, разделив их по годам:

• 1975 год. Переднюю вилку удлинили на 2,5 мм за счет изменения размера установленных на ней гофров верхней траверсой. Вместо ГБЦ с веерообразными ребрами двигатель «Иж Планета Спорт» получил ГЦ с более привычными линейно расположенными ребрами охлаждения. Переключатели и ряд электрических компонентов, хотя и оставались импортными, были от другого производителя. Карбюратор Mikuni AEX постепенно был заменен карбюратором Mikuni VM32-89. Увеличена толщина спиц (с 3,5 до 4 мм) и толщина стенки переднего тормозного барабана.
• 1976 год. Вместо фары иностранного производства используют отечественную ФГ137. Аналогичная ситуация и со спидометром. Если раньше на мотоцикл устанавливалась деталь от Pannonia T5, то теперь ее заменяет отечественная модификация SP-102. Амортизаторы больше не имеют верхней крышки.Конец трубы глушителя загнут вверх. Немного изменены конструкция и ребра цилиндра.
• 1977 г. Мотоцикл полностью оборудован бытовыми приборами наружного освещения. Меняется форма заднего крыла. Изменяется конструкция картера двигателя. В частности, точки крепления, так как силовой агрегат начинает жестко крепиться к раме, отказавшись от амортизирующих резиновых втулок. Воздушный фильтр нового образца теперь занимает все пространство подседельного штыря, за счет чего реле регулятора напряжения перемещено под топливный бак… Основные характеристики Иж Спорт остались прежними.
• 1978 год. Карбюратор Микуни уступает место отечественной модели К62М. Из импортной электрики остались только японские поворотники. Появляется противоугонный замок.
• 1979 год. Замена спидометра SP102 на SP102A и японских поворотников на отечественные (только для внутреннего рынка). Маятник удлиняется на 480 мм. Соответственно увеличивается база мотоцикла (до 1440 мм) и его габаритная длина (до 2150 мм).Увеличивается и вес «Иж Спорт», который в данной модификации достигает 155 кг.
• 1980 г. Трос и редуктор спидометра сделаны не под нож, как раньше, а под угольник. Немного изменена конструкция воздухозаборника. На крышках ящиков для инструментов теперь красуются не наклейки, а алюминиевые шильдики.

В процессе производства мотоцикл «Иж Планета Спорт» претерпел настолько значительное количество изменений, что это не могло не сказаться на его характеристиках.Установка карбюратора отечественного производства привела к ощутимому ухудшению технических характеристик двигателя. Мощность упала с 32 до 28 л.с. из.

С внесенными в конструкцию доработками есть и несоответствия в источниках, отвечающих на вопрос, сколько весит Иж Планета Спорт. Показатели сухой массы колеблются от 135 до 155 кг. Нет ничего удивительного в том, что любители двухколесной техники особенно ценят автомобили первых лет выпуска.

Они лучше сделаны и оснащены, имеют более высокие динамические характеристики … Под конец производства в паспорте Иж Планета Спорт указана скорость не 140, а всего 135 км / ч. Увеличился расход топлива.

Двигатель Иж Планета Спорт

Конструкция силового агрегата была очень прогрессивной для своего времени и позволяла получить большую мощность (32 л.с.) при рабочем объеме в 340 кубометров. видеть. Его основные характеристики:

• Цилиндр с гильзой из специального чугуна и рубашкой из алюминиевого сплава.Он крепился к картеру четырьмя штифтами.
• Головка блока цилиндров с камерой сгорания полусферической формы. В ХЗ вкручивались заглушка и декомпрессор, что упростило процесс запуска.
• Трехканальная система продувки, улучшившая наполнение цилиндра рабочей смесью.
• Неразъемный коленчатый вал на двух роликовых подшипниках (№ 2505) и одном шарикоподшипнике (№ 304).
• Игольчатые подшипники в верхней головке шатуна.
• Отдельная подача моторного масла, поступавшего во впускной тракт из отдельной емкости. Насос, приводимый в движение коленчатым валом, отвечает за давление в системе смазки.

Очевидно, что разработчики «Иж Планета Спорт» особое внимание уделили конструкции двигателя и его ремонтопригодности, понимая, насколько важны технические характеристики силового агрегата для автомобиля такого класса. Тем не менее, спустя более тридцати лет после окончания производства у владельцев мотоциклов этой модели возникают определенные проблемы.

Ремонтные размеры поршневой Иж Планета Спорт

Если сегодня легендарный мотоцикл попадет к новому владельцу в неудовлетворительном состоянии, отремонтировать его будет непросто. Наибольшее количество вопросов вызывает ремонт двигателей «Иж Планета Спорт». Изначально ресурс силового агрегата был небольшим и составлял около 30 тысяч км. пробег.

Правда, производитель предусмотрел возможность расточки цилиндров. Изначально двигатель комплектовался поршнями с тремя вариантами маркировки и некоторым отличием в размерах.

С учетом расточки цилиндра на капитальный размер произведено кап. Поршней:

На сегодняшний день приобрести поршень капитальных размеров крайне сложно. Дефицит даже новых поршневых колец. Возможный выход из ситуации — установка компрессионных колец на двигатель ВАЗ-2101. Приходится подогнать их под размер поршня и вырезать полукруглые выемки на стыке фиксатора для фиксирующего штифта.

Тюнинг Иж Планета Спорт

Изменения в конструкции мотоцикла нецелесообразны по ряду причин:

1. Ресурс многих узлов и агрегатов невелик.По этой причине практически невозможно улучшить их характеристики без ущерба.
2. Восстановленный до оригинального состояния Иж Планета Спорт 350 ценится значительно выше, чем его тюнингованные версии.

Тем не менее при желании можно что-нибудь сделать. Многие спортсмены, участвующие в гонках по пересеченной местности или кольцевым гонкам, модифицировали двигатель «Иж Планета Спорт», внося различные изменения в его конструкцию. Часто задаваемый вопрос — сколько кубиков можно использовать для увеличения объема мотора.

Тюнинг (форсирование) двигателя

При форсировании двигателя мастера спортивных команд сильно переработали, начиная с шатунно-поршневой группы и заканчивая выхлопной системой. Максимум, который можно было получить, нажав на гильзу от CZ 500 и используя идущий с ней поршень в паре, составляет четыреста сантиметров рабочего объема.

Но для такого разгона двигателя «Иж Планета Спорт» необходимы серьезные профессиональные навыки и сложное оборудование.Тонкие стенки стандартной чугунной гильзы, запрессованной в алюминиевый цилиндр, не позволяют растачивать двигатель до 500 кубометров.

Выхлопная система не справляется с отводом увеличенного объема выхлопных газов, а опорные подшипники — с повышенными нагрузками. Все разговоры о том, что существовала заводская версия кубиков Иж Планета Спорт 500 — не более чем сказка. Но диаметр цилиндра — не единственный способ повысить мощность и маневренность вашего велосипеда.

Тюнинг своими руками

Установка нового карбюратора — проверенный способ улучшить характеристики Иж Спорт без значительных изменений конструкции.За прошедшие годы Mikuni выпустила множество новых, все более и более совершенных моделей с диффузором 32 мм.

Настройка двигателя может выполняться другими способами, не затрагивая его механические компоненты. Запуск и стабильная работа одноцилиндровых моторов всегда представляли определенные проблемы, которые можно решить, установив на Иж Планета Спорт электронное зажигание. Такие комплекты выпускают сразу несколько производителей, и их установка не занимает много времени.

При использовании БКСЗ с блоками питания других модификаций следует соблюдать осторожность.При установке зажигания от мотоцикла «Минск» на «Иж Планета Спорт» необходимо помнить, что коленчатые валы двигателей этих машин вращаются в противоположные стороны. Провода от катушки до земли и выключателя необходимо поменять местами. Такая переделка двигателя вполне оправдана.

Как настроить зажигание Иж Планета Спорт

Качественное искрообразование улучшает сгорание горючей смеси, увеличивая мощность и снижая расход топлива.Поэтому регулировку зажигания нужно проводить с большой осторожностью. Если двигатель Иж Планета Спорт не подвергался доработке, можно руководствоваться данными, указанными в инструкции по эксплуатации:

• Расстояние между разомкнутыми контактами выключателя — 0,35 — 0,55 мм.
• Зазор между контактами на свече зажигания 0,6 — 0,8 мм.
• Поршень не доведен до ВМТ 2,5 — 4,2 мм. Оптимальным для нового или недавно отремонтированного мотора считается 2,8 мм.

Установив зажигание на Иж Планета Спорт в соответствии с заданными параметрами, вы добьетесь стабильной работы двигателя на всех основных режимах.

Любые другие изменения конструкции следует производить с особой осторожностью. В рамках технологий, использованных при разработке и производстве «Иж Спорт», технические характеристики автомобиля практически достигли предела, и так легко нарушить хрупкое равновесие.

Понравилась статья про Иж Планета Спорт и характеристики этой модели — не единственное, что вас интересует в истории отечественного машиностроения? Оставайтесь на нашем сайте и вы сможете узнать много интересного для себя.Например, о том, чем хорош грузовой самокат Муравей, или как можно сделать тюнинг Иж Юпитер 5 с максимальной эффективностью.

Ружье ИЖ-27ЭМ-1С от компании Baikal Отчет об оценке от UsedPrice.com

Результаты поиска 1-29 <предыдущая - Страница: 1 - следующий> МП-151 Байкал Ружье 1999-1999 Описание: Калибр / Калибр: 12 галлонов — Действие: Полуавтоматический — Тип рукоятки / приклада: Монте-Карло — Длина ствола: 26 дюймов, 28 дюймов МП-210 Байкал Ружье 2011 Описание: Калибр / Калибр: 12 галлонов — Действие: сверху / снизу — Рукоять / ложа Материал: синтетика — Захват / стиль приклада: Монте-Карло — Длина ствола: 28 дюймов — Конфигурация ствола: бок о бок — Характеристики ствола: Воронение — Отделка ствольной коробки: Никель — Мушка: Борт — Спусковой крючок: Одиночный — Дроссель: Цилиндровый, Полный, Улучшенный Цилиндр, Модифицированный, Ввинчивающийся МП-153 Байкал Ружье 2011 Описание: Калибр / Калибр: 12 Ga — Механизм: полуавтоматический — Материал рукоятки / приклада: синтетический — Покрытие рукоятки / приклада: черный — Стиль рукоятки / приклада: Монте-Карло — Длина ствола: 24 дюйма, 26 дюймов, 28 дюймов — Отделка рамы: черный ИЖ-18 Спортинг Байкал Ружье 2000-2004 Описание: Калибр / Калибр: 12 галлонов, 20 галлонов — Тип рукоятки / приклада: Монте-Карло — Длина ствола: 28 дюймов, 29. 5 «- Характеристики ствола: с отверстиями (с компенсацией), вентилируемое ребро — Отделка ствольной коробки: никель МП-310 Байкал Ружье 2009 Описание: Камера: 3 «, 2,75» — Калибр / Калибр: 12 Ga, 20 Ga — Материал рукоятки / ложи: орех — Длина ствола: 26 «, 28» — Конфигурация ствола: Над-под — Характеристики ствола: Хромированная , Ребро с вентиляцией — курок: золото — штуцер: цилиндр, полный, улучшенный цилиндр, модифицированный IJ-27 ПОЛЕ Байкал Ружье 0-1996 Описание: Калибр / Калибр: 12 галлонов, 20 галлонов — Длина ствола: 26 дюймов, 28 дюймов — Конфигурация ствола: Над-снизу — Спусковой механизм: двойной ИДЖ-18М Байкал Ружье 0-1996 Описание: Калибр / Калибр:. Диаметр ствола 410 (36GA), 12 галлонов, 16 галлонов, 20 галлонов — Длина ствола: 26 дюймов, 28 дюймов — Конфигурация ствола: одиночный — Чок: Турция MP-310 Спортинг Байкал Ружье 2009 Описание: Камера: 2,75 дюйма, 3 дюйма — Калибр / Калибр: 12 галлонов, 20 галлонов — Материал рукоятки / ложи: орех — Длина ствола: 28 дюймов, 29,5 дюйма — Конфигурация ствола: Над-под — Характеристики ствола: Хромированная , Ребро вентиляции — Отделка ствольной коробки: Никель — Прицел: Бусинка — Характеристики пистолета: Гравировка — Спусковой крючок: золото, одинарный селектор — Дроссель: ввинчивающийся МП-310 Байкал Ружье 2009 Описание: Камера: 3 дюйма — Калибр / Калибр:. Диаметр ствола 410 (36GA) — Материал рукоятки / ложи: орех — Стиль рукоятки / приклада: клетчатый — Длина ствола: 26 дюймов, 28 дюймов — Конфигурация ствола: бок о бок — Характеристики ствола: хромированная, с вентилируемым ребром — Спусковой крючок: одиночный Селектор — воздушная заслонка: цилиндр, полный, улучшенный цилиндр, доработанный ИЖ-43К Памятный тренерский пистолет Джона Уэйна Ограниченная серия Байкал Ружье 2009 Описание: Калибр / Калибр: 12 Ga — Материал рукоятки / ложи: орех — Длина ствола: 18.5 дюймов — Поверхность ствола: воронение — Обработка ствольной коробки: золото ИЖ-18 Байкал Ружье с 1998 по 2005 год Описание: Калибр / Калибр: Диаметр ствола 0,410 (36GA), 12 галлонов, 20 галлонов — Длина ствола: 26 дюймов, 28 дюймов — Конфигурация ствола: одинарный ИЖ-43 Полевой Байкал Ружье 0-1996 Описание: Калибр / Калибр: 12 галлонов, 20 галлонов — Длина ствола: 20 дюймов, 26 дюймов, 28 дюймов — Конфигурация ствола: бок о бок МП-153 Байкал Ружье 2011 Описание: Калибр / Калибр: 12 Ga — Механизм: Полуавтоматический — Материал рукоятки / ложи: синтетический — Покрытие рукоятки / приклада: Камуфляж — Стиль рукоятки / приклада: Монте-Карло — Длина ствола: 26 дюймов — Отделка рамы: камуфляж ИЖМП-213 Байкал Ружье 1999-2005 Описание: Калибр / Калибр: 12 галлонов — Длина ствола: 20 дюймов, 28 дюймов — Конфигурация ствола: бок о бок ИЖ-43К Байкал Ружье 2000-2004 Описание: Калибр / Калибр: 12 Ga, 20 Ga — Действие: Boxlock — Материал рукоятки / ложи: орех — Длина ствола: 24 дюйма, 26 дюймов, 28 дюймов — Конфигурация ствола: бок о бок — Характеристики оружия: гравировка ИЖ-43 Охотник за головами II Байкал Ружье 1999-2005 Описание: Калибр / Калибр: 12 галлонов, 20 галлонов — Конфигурация ствола: бок о бок IJ-43 ПОЛЕ Байкал Ружье 0-1996 Описание: Калибр / Калибр: 12 галлонов, 20 галлонов — Длина ствола: 20 дюймов, 28 дюймов — Конфигурация ствола: бок о бок — Спусковой механизм: двойной ИЖ-43Э-1С Байкал Ружье 1990 Описание: Камера: 3 дюйма — Калибр / Калибр:. Диаметр ствола 410 (36GA), 20 галлонов — Действие: BoxLock — Материал рукоятки / приклада: орех — Стиль рукоятки / приклада: клетчатый — Длина ствола: 26,5 дюймов — Конфигурация ствола: бок о бок — Материал ствола: сталь — Отделка ствола: Воронение — Триггер: одиночный — Дроссель: полный, модифицированный ИЖ-43К Охотник за головами Байкал Ружье 2000-2004 Описание: Калибр / Калибр: 12 Ga, 20 Ga — Действие: Boxlock — Материал рукоятки / ложи: орех — Длина ствола: 20 дюймов — Конфигурация ствола: бок о бок — Характеристики пистолета: Гравировка — Дроссель: цилиндр ИЖ-81 Байкал Ружье 1999-2005 Описание: Калибр / Калибр: 12 галлонов — Действие: Насос — Длина ствола: 20 дюймов, 28 дюймов ИЖ-43 Байкал Ружье 1999-2005 Описание: Калибр / Калибр:. Диаметр ствола 410 (36GA), 12 галлонов, 20 галлонов, 28 галлонов — конфигурация ствола: бок о бок МП-153 Байкал Ружье 2000-2004 Описание: Калибр / Калибр: 12 Ga — Действие: Полуавтоматический — Материал рукоятки / ложи: орех — Стиль рукоятки / приклада: Монте-Карло — Длина ствола: 24 дюйма, 26 дюймов, 28 дюймов ИЖ-27ЭМ-1С Байкал Ружье 2011 Описание: Калибр / Калибр: 12 Ga, 20 Ga — Действие: Разрыв — Материал рукоятки / ложи: орех — Длина ствола: 26 дюймов, 28 дюймов — Конфигурация ствола: Над-под — Отделка ствола: вороненая — Характеристики ствола: Вентилируемый Ребро ИЖ-27 Спортинг Байкал Ружье 2004 Описание: Камера: 3 дюйма — Калибр / Калибр: 12 галлонов, 20 галлонов — Длина ствола: 29.5 дюймов — Конфигурация ствола: Над-снизу — Характеристики ствола: С отверстиями (с компенсацией) — Отделка рамы: Никель — Дроссель: Многодроссельный III ИЖ-43Х Байкал Ружье 2000-2004 Описание: Калибр / Калибр: 20 Ga — Действие: Boxlock — Материал рукоятки / ложи: орех — Длина ствола: 20 дюймов, 28 дюймов — Конфигурация ствола: бок о бок — Характеристики оружия: Гравировка — Дроссель: ввинчивающийся ИЖМП-233 Байкал Ружье 1999-2005 Описание: Калибр / Калибр: 12 галлонов — Длина ствола: 26 дюймов, 30 дюймов — Конфигурация ствола: Сверху-Меньше МП-220 Байкал Ружье 2009 Описание: Камера: 3 «- Калибр / Калибр: 12 Ga, 20 Ga — Действие: Boxlock — Материал рукоятки / ложи: орех — Длина ствола: 20», 26 «, 28» — Материал ствольной коробки: Сталь ИЖ-94 КОМБО Байкал Ружье 2006 Описание: Калибр / Калибр: 20 галлонов — Длина ствола: 24 дюйма — Конфигурация ствола: комбинированный ИЖ-94 Байкал Ружье 0-2005 Описание: Калибр / Калибр: 12 галлонов — Длина ствола: 24 дюйма — Конфигурация ствола: комбинированный — Спусковой механизм: двойной, золотой <предыдущая - Страница: 1 - следующий>

1982 Москвич 412 | концепткарц.com

1982 Москвич 412 | conceptcarz.com

2. Седаны
3. Производители
4. Москвич
5. 1982 Москвич 412

1982 Москвич 412 Меню
Советский российский Москвич 412 выпускался с 1967 по 1976 год, а затем был переименован в ИЖ-4. С 1967 по 1997 год. В основе ранней модели 412 лежал четырехцилиндровый двигатель с блоком и головкой из алюминиевого сплава с верхним расположением распредвала. Он был вытеснен 1480 куб.см и предлагал 75 лошадиных сил. Более мощный Москвич 412-2В предлагал 100 лошадиных сил.Двигатели были соединены с четырехступенчатой ​​механической коробкой передач. Базовая модель седана называлась M-412, а позже получила другие обозначения, такие как «E», «I», «U» и «P», чтобы обозначать «роскошь», «коммерческий», «спортивный» и «экспортный». . ‘ M-427 был универсалом, который производился с 1969 года. M-434 был унифицированной версией седана и пикапа. ИЖ 412 был похож на М-412 с небольшими изменениями передней решетки радиатора.
Дэниел Воган | Июнь 2016 7

	# 1	# 2	# 3	Москвич
1987	Nissan (1,803,924)	Chevrolet (1,384,214)	907	Chevrolet (1,368,837)	Renault (1,305,191)	Ford (1,253,525)
1985	Chevrolet (1,418,098)	Renault (1,322,887)		Oldsmobile (1,192,549)	Oldsmobile (1,192,549) (1,655,151)	Renault (1,429,138)	Ford (1,180,708)
1983	Renault (1,491,853)	Chevrolet (1,175,200)	Toyota (1,068,321)		Toyota (1,068,321)	907 )	Шевроле (1,297,357)	Тойота (1,068,321)
1981	Шевроле (1,673,093) 90 737	Рено (1,295,713)	Тойота (1,068,321)
1980	Шевроле (2,288,745)	Рено (1,492,339)	Форд (1,162,275)
	2,237 Ford (1,835,937)	Renault (1,405,330)
1978	Chevrolet (2,375,436)	Ford (1,923,655)	Renault (1,240,941)
,136 1977 907 (Тойота) 1,884,260)	Ford (1,840,427)

© 1998-2021.
