Деревянные лодки фото и описание ⋆ rest-river.ru

Деревянные лодки широко применяются для рыбалки и отдыха не реке. История деревянных лодок насчитывает десятки столетий. Существует множество названий деревянных лодок:

  • чёлн
  • плоскодонка
  • шлюпка
  • ял
  • полутичка
  • фофан
  • и другие в зависимости от местности

Деревянный чёлн. Старинная деревянная лодка фото.

С древних времён для рыбалки использовались деревянные лодки однодеревки. Човен (чёлн) изготавливался из ствола одного крупного дерева, путем выдалбливания. Выдолбленные из целого дерева лодки были достаточно узкими и неустойчивыми. В 2018 году в Немане был поднят со дна човен длиной 8 метров, это самый длинный обнаруженный старинный човен. Возраст лодки оценили в двести лет.

фото деревянная лодка – човенфото старинной деревянной лодки – чёлнФОТО ЧЁЛН – ДЕРЕВЯННАЯ ЛОДКА

Деревянная лодка плоскодонка

Что такое лодка плоскодонка? У плоскодонки борта лодки находятся под прямым углом к днищу. Такая конструкция проще в изготовлении. Плоское ровное дно с острым носом и борта чётко под прямым углом. А если дно искривленное и борта под тупым углом то изготовить лодку намного сложнее. На фото ниже изображён шпангоут (усиливающее ребро) плоскодонки.

ФОТО ШПАНГОУТ ДЕРЕВЯННОЙ ЛОДКИ ПЛОСКОДОНКИфото старой лодки плоскодонки

Некоторые различаю плоскодонки как в принципе лодки без киля. Но вот на Полесье такая классификация. В чём прелесть деревянной лодки, в том,что её можно было изготовить самому в древние времена и можно изготовить самому и в наше время.

Деревянные лодки фото

Деревянные лодки изготавливают как чисто под весла, так и с возможностью использовать лодочный мотор.

 ночное фото деревянной лодки

Деревянные лодки с сечением в виде трапеции.

Такие деревянные лодки более практичны уже в применении и имеют лучшие по сравнению с плоскодонками ходовые качества, благодаря изгибу дна и наклонным бортам.

фото деревянная лодка на озередеревянная лодка фотодеревянные лодки фото на озерефото дно деревянной лодки

Фото брошенных деревянных лодок

фото брошенная деревянная лодкафото дно брошенной деревянной лодкиброшенная лодкафото брошенная деревянная лодка в водефото рассыпавшаяся деревянная лодкафото старая деревянная лодка

Related Posts:

  • Статья 358 НК РФ комментарий. Налог на моторные лодки.
  • Лодка своими руками. Глиссер и крылья. Нужен ли Вам…
  • Как сделать окно в палатке, навесе для лодки.
  • Якорь для лодки пвх своими руками фото и описание.…
  • Ловля щуки на жерлицу-подставуху летом, осенью,…
  • Мотор ветерок 8 бу. Японский или китайский…

плюсы и минусы, материалы, конструкция лодок

Деревянная лодка, казалось бы уже давным давно забыта. Мы современные люди, живем в 21 веке и нам нужно все самое лучшее, и мы не хотим пользоваться “допотопным старьём”. А вот деревянные лодки и посей день не теряют своей актуальности, и имеют множество поклонников по всему миру.

Выбор лодки

На данный момент существует несколько видов материалов, из которых можно изготовить лодку, маломерное судно. Это – прорезиненная ткань, пластик, деревянная доска, фанера и металл.

Надувные лодки

Тканые, покрытые резиной или полимерным составом, не прочны и не надежны на воде. От неправильного хранения могут треснуть, особенно в сложенном виде на морозе. Их нужно постоянно латать и брать в путешествие клей, заплатки и прочие принадлежности для оказания “первой помощи” посреди озера. И чем дольше используется надувная лодка, тем опаснее ею пользоваться. К преимуществам надувных лодок можно отнести легкость и компакность для перевозки в багажнике любого авто, при условии, что у лодки нет жесткого днища.

Пластиковые лодки



Без всякого сомнения красивые и долговечные при правильной эксплуатации. Вид у них идеален, особенно снаружи. Единственное, о чем можно только догадываться – что у них внутри, за наружной оболочкой. Это может сказать только владелец лодки, сделавший пролом в корпусе, что, к сожалению, случается с пластиковой лодкой, т.к. этот материал хрупок на удар по определению, особенно при пониженной температуре. Повышенная температура в сочетании с солнечной радиацией вообще губит любой пластик рано или поздно, постепенно нарушая его первоначальные свойства.

Особенно сомнительно, если производитель неизвестный, китайский или около того. Пластиковые лодки довольно массивны. Можно наблюдать, как даже небольшую лодку такого типа, ленясь каждый раз грузить в прицеп или на багажник машины, таскают волоком по траве в лучшем случае, по песку – в худшем. И тут уже не до глянца.

Досчатые лодки

Менее долговечны, чем пластиковые, даже если их пытаться пропитывать любыми водоотталкивающими составами. Как бы ни склепывали, ни конопатили, ни склеивали две доски в лодке между собой, будет так, как в поговорке: “вода дырочку найдет”. Дело в том, что от малейшего перепада влажности древесина меняет свои линейные размеры, не вдоль, но поперек волокон, в поперечном сечении. Намоченная сухая доска добавит по ширине порядка 10 процентов. При таких условиях склеенные доски порвут любой клей, промнутся в любых заклепках, ведь давление при разбухании древесины достигает 100 атмосфер (100 кг/см2). А при усушке – дадут трещину соответствующих размеров, даже “по-живому”, не в месте склепки-склейки. Поэтому, не так давно это было, а может, и сейчас где-то, лодки, как бочки под капусту, замачивались в начале сезона, чтобы разбухли, и держались в таком положении всю “навигацию”. И тут вряд ли стоит напоминать, что происходит с древесиной в тепле и сырости.

Сделаем пометку, о чем упомянется ниже, что при всех недостатках, человек не смог создать материала, сколько-нибудь аналогичного по свойствам качественой древесине, не в виде стружек и опилок, из который теперь делают мебель, а в виде правильно распиленной доски, с минимумом перерезанных поперек волокон, минимумом дефектов, сучков, засмолков – этому материалу нет аналогов по легкости, прочности, эластичности материала на изгиб.

Фанерные лодки

Несомненно превосходят по прочности все пречисленные выше, в т.ч. досчатые. Речь идет только о свойствах водостойкой фанеры. Склейку лодок из фанеры и методы ее оставим без рассмотрения мастерам, которые ими владеют. Попробуйте чем-нибудь пробить хотя бы 3-мм фанерный лист. Даже не пробуйте. Множественное беспорядочное пересечение волокон древесины в слоях фанеры дает о себе знать. Чуть ниже расскажем, как мы стараемся этот эффект использовать. К сожалению, при всех удвоенных и утроенных прочностных свойствах древесины в фанере, в строительстве лодки добиться от нее невозможно главного, первостепенного – плавности, обтекаемости линий, изящества формы.

Сооружение получается угловатым, граненым, наподобие технологии “стэлс”, что для лодки крайне неуместно и неэстетично. А изогнуть фанеру в двух плоскостях невозможно, природу не обманешь. Из цельного прочного листа водостойкой фанеры не выгнешь даже элемент классической лодки, приходится резать и собирать лодку из кусков и полос.

И встает вопрос: как прочно склеить-сопрячь два куска фанеры на ребре их стыка? Что бы вам ни говорили, это место будет подвержено трещине в дальнейшем – из-за динамических, ударных нагрузок хотя бы. Любые ухищрения дизайна фанерной лодки приведут только к измельчению граней “стэлса”. Но глаз человека имеет грандиозную разрешающую способность, тут уже не о мегапикселях речь. Уродливое судно различимо с расстояния 1 км.

Металлические лодки

Выполненные в основном их дюраллюминия, по прочностным характеристикам и износоустойчивости превосходят все перечисленные выше на много порядков. Встречаются даже лодки из нержавеющей стали. Но эти лодки тяжелы настолько, что хранятся они в основном на берегу, летом – приколотыми, зимой – перевернутыми. Просто невозможно каждый раз таскать такую махину к себе на участок, в гараж, эллинг. Хлопотно и тяжело, разве что покупать к лодке специальный прицеп, и уже всю эту конструкцию перемещать от дома до водоема.

В любом случае, помощников надо несколько человек. О каком удовольствии от водной прогулки говорить, требующей такой изнурительной работы? Впрочем, и современные надувные лодки-катера под одного человека, с мощным мотором в сборе, мучительно перемещаются таким же образом. В смысле дизайна мелаллические лодки ничем не отличны от фанерных, угловатость неизбежна. А еще любой рыбак знает, какие эти лодки шумные, грохоту на все озеро от любого неосторожного движения. Про движение тяжелой угловатой лодки на веслах даже упоминать не стоит.

Чем хороша деревянная лодка

Лодка из дерева используется в качестве транспортного средства рыболова с незапамятных времен.  Первоначально люди научились делать лодки-долбленки из целого дерева, а позднее  – из деревянных досок. Несмотря на то, что сейчас строится бесчисленное множество лодок из самых различных современных материалов, деревянная лодка часто используется рыболовами, так как имеет целый ряд преимуществ.

  • Во-первых, деревянная лодка достаточно прочна и надежна на плаву, так как дерево легче воды. Даже в случае опрокидывания деревянная лодка не утонет, а может спасти жизнь её хозяину.
  • Во-вторых,  лодка из дерева сравнительно легка, что немаловажно при её транспортировке и  при использовании на воде.
  • В-третьих,  деревянная лодка в отличие от металлических и пластиковых практически  «бесшумная», что очень важно, особенно при ловле осторожной рыбы.
  • В-четвертых, деревянная лодка изготавливается из экологически чистых материалов. Для строительства деревянных лодок обычно используется древесина хвойных, реже лиственных деревьев.
  • В-пятых, деревянная лодка может быть при определенных навыках работы с деревом и при наличии инструмента  может быть построена любым желающим в домашних условиях.
  • В-шестых, лодка, изготовленная  из дерева, значительно дешевле аналогичных по размерам металлических, пластиковых, резиновых или ПВХ лодок, особенно если она построена своими руками.
  • В-седьмых,  в наше время легко устраним  и главный недостаток деревянной лодки  (подверженность гниению),  при условии обработки деревянных конструкций современными  материалами и  покраске специальными высококачественными красками.  Теперь деревянная лодка стала довольно долговечной. При правильном хранении и своевременном обслуживании она может прослужить долгие годы.
  • Лодка из дерева может быть использована как с веслами, так и с подвесным или стационарным мотором, а также с парусом. В зависимости от предназначения деревянная лодка может быть килевой или плоскодонной.

Деревянная лодка своими руками

До начала строительства лодки из дерева нужно заранее позаботиться о самых главных ее частях — бортах. Для этого отбираются длинные, широкие, не толстые, желательно без сучков доски сосны или ели.

Они должны не менее одного года пролежать в сухом месте, на ровной поверхности с небольшим гнетом сверху во избежании их искривления.

Подготовленные доски еще раз осматриваем на предмет дефектов — трещин, выпадающих сучков и т.п. Затем отмеряем нужную длину (здесь, а также далее не будут приводиться конкретные размеры частей лодки, т.к. все это на ваше усмотрение) с небольшим запасом и опиливаем каждую из них под углом в 45гр — это будет носовая часть.

Далее их нужно прострогать, а с запиленных концов снять фаску таким образом, чтобы прижатые друг к другу доски в носовой части не имели зазора.
Эти участки, а в дальнейшем и все остальные, которые будут недоступны к покраске после сборки конструкции, пропитываем защитным слоем антисептика. После этого приступаем к изготовлению основы носа — треугольного бруска. Его длина должна превышать примерно в 1,5 раза ширину бортов лодки. Брусок также строгаем и покрываем защитным слоем. Далее нам необходимо подобрать подходящий кусок достаточно широкой доски (пятидесятка). Из нее выпиливаем задний борт нашей лодки из дерева. Не забудьте оставить сверху и снизу запас, потом после сборки все лишнее спилится.

Подготовив эти элементы приступаем непосредственно к сборке. Начинаем с носовой части, оба борта и треугольный брусок прочно соединяем саморезами или гвоздями. Выступающие части сверху и снизу спиливаем заподлицо с бортами. Далее готовимся к самому ответственному моменту — придание нужной формы лодке. Для этого подбираем, в зависимости от того какой ширины вы хотите видеть ее в будущем, распорку. Она должна быть именно такой высоты, как представлено на фото, иначе во время гибки доски могут лопнуть. Угол распорки также не следует делать слишком большим. Установив распорку, начинаем гнуть борта, тут понадобиться пара помощников или веревка. Изогнув до нужного расстояния, прикладываем «задник» и определяем где и сколько нужно снять фаску, чтобы борта примкнули к нему без зазоров. Так, понемногу снимая, подгоняем его, пока не добьемся нужного результата. Добившись его, приколачиваем борта и спиливаем выступающие части снизу, а сверху как вам хочется. Лучше делать в виде треугольника.

Затем приступаем к установке постоянных распорок и сидений. Их количество и расположение остается на ваше усмотрение. При закреплении их (да в общем-то и других местах) обязательно предварительно делайте маленьким сверлом отверстие, дабы избежать появления трещин. Завершаем очень важный первоначальный этап снятием фаски с нижней части бортов, распорок и нанесением на них защитного покрытия.

После того как пропитка и столярный клей высохнут можно приступать к изготовлению ее дна. Для этого нам понадобится гладкий оцинкованный лист. Желательно, чтобы его длина соответствовала длине судна. Правда подобрать такой не просто, дело  в том, что строительные магазины торгуют в основном небольшими листами (1,2х2м, 1.5х2), а от больших рулонов они отрезают очень не охотно. Если договориться не удастся, берите то, что есть. Дно можно сделать и из двух листов, просто получиться чуть по сложнее. Из купленной оцинковки вырезаем ножницами по металлу соответствующий размерам дна кусок. Чтобы было легче определить длину и ширину, лодку ставим на лист и обводим маркером, с небольшим запасом в 1,2-2см, на всякий случай.

Далее нам необходимо подготовить нижние части бортов. Наносим с помощью пистолета санитарный силиконовый герметик небольшим слоем  в виде непрерывной извилистой  нити. За тем прямо на него укладываем в два ряда специальный шнур. Все это в дальнейшем надежно защитит дно лодки от протекания. Если герметика нет, заменяем его обычной краской, если нет нити — кладем паклю. Завершив это, осторожно накладываем вырезанный кусок жести на лодку, выравниваем и начинаем его крепить.

Для закрепления можно использовать оцинкованные саморезы с прессшайбой или гвозди. В данном случае крепим проверенным годами методом — т.е. гвоздями (1,8х32). Начинаем работу с середины и движемся к краям. Работа монотонная и нудная, но торопиться не следует — торчащие гвозди не добавят красоты. Как часто нужно их колотить показано на фото. Те места, в которых жесть выступает за края более чем на 5мм, обрезаем. Оставшееся простукиваем молотком, загибая на борт.

Нос лодки нуждается в защите, его покрываем все той же жестью. Измеряем и вырезаем нужный кусок в виде прямоугольника. На ту часть бортов, которая закроется оцинковкой, предварительно пропитанной антисептиков (вообще, к этому времени лодку нужно хотя бы одним слоем покрыть пропиткой), наносим герметик с нитью. После этого прикладываем как показано на фото лист и приколачиваем его. Края жести не должны выходить за пределы носа-треугольника, иначе гвозди выйдут наружу. Сверху и снизу оцинковку укладываем друг на друга, обрезая лишнее и также крепим гвоздями. В результате получится отличный нос, только очень острый. Поэтому его кончик сминаем или обрезаем, чтобы потом не повредить об него болотники или рыболовные снасти.

Новая лодка на водоеме обязательно привлечет к себе внимание, чтобы как то обезопасить ее от посягательств или чтобы ее не унесло течением, делаем крепление для цепи в носовой части. Для это нам понадобиться длинный болт или шпилька. Сверлим отверстие в бортах ровно по диаметру шпильки, закрепив ее, отпиливаем лишне ножовкой по металлу.

Лодка практически готова. Покрываем ее дополнительно еще 2 слоями пропитки и оставляем на просушку в тени. Если есть желание, можно сразу позаботиться о защите дна лодки, покрыв его краской. Оцинковка с наружной стороны, контактирующая с водой, со временем разрушается без дополнительного покрытия. Чтобы по дну из жести было комфортно ходить и она не гремела,  необходимо предусмотреть деревянный настил. Он может быть самой разнообразной конструкции. Например такой.

Вот теперь можно уверенно сказать, что лодка готова! Лодка с оцинкованным дном намного легче чем с деревянным, да и в процессе эксплуатации ее в дальнейшем будет легче готовить после зимовки к очередному сезону. По прочности она ни сколько не уступает другим. Например, у моей предыдущей старой лодки через 10лет использования сгнили борта, а дну хоть бы что. Да, и еще — не жалейте антисептика, именно его, а не краски, он значительно лучше противостоит разрушению дерева. Если в итоге у вас получится что-то подобное или даже лучше, можно вас поздравить с успешным делом.

Источники:

  • http://rybackaja-lodka.blogspot.com/p/blog-page_16
  • http://www.wboat.ru
  • http://fishingday.org/derevyannaya-lodka-svoimi-rukami/

Лодка из дерева своими руками: от и до

Более 40 лет занимаюсь рыбалкой на лещевом озере (длина 3 км, ширина —1, глубина до 10м). Такое хобби требует наличия хорошей плоскодонки. За это время перепробовал различные ее конструкции.

В статье рассказываю, как делается лодка из дерева своими руками, чертежи и фото основных деталей прилагаю простыми картинками. Стараюсь показать их изготовление несколькими способами, дабы у начинающего мастера была возможность выбора наиболее приемлемого варианта.


Содержание статьи

Из какого дерева лучше всего делать лодку для рыбалки на озере, чтобы сэкономить трудозатраты и деньги

В своей многолетней практике я сталкивался с тремя видами конструкций, выполненных из:

  1. сосны;
  2. осины;
  3. ели.

Охарактеризую их с практической точки зрения.

Сосна наиболее доступна. Доски из нее пилят практически на любой пилораме постоянно, достать и купить их не сложно. Они широко используются в строительстве. Это ее основное преимущество.

Недостаток заключается в том, что сосновые детали требуют специальной обработки от гниения, но даже в этом случае при постоянном контакте с водой их не удается эксплуатировать более пяти лет. Они гниют и разваливаются.

Личные наблюдения об осиновой лодке

Этот материал позволяет изготавливать самые легкие, элитные плоскодонки. Они красиво смотрятся, удобны в управлении. Толстые деревья из осины не так уж сложно найти в лесу, да и на пилорамах такие бревна также встречаются.

За все время я наблюдал только две таких лодки на нашем озере. Первая проплавала около месяца, а однажды утром ее хозяин нашел только обрезанный замок…

Вторая плоскодонка из осины появилась через несколько лет, но, зимой, когда она лежала на берегу, ее дно оказалось пробитым.

Как длительно работают такие конструкции я сказать не могу. Если вы знаете, то напишите в комментариях.

Плоскодонка из еловых досок

Древесина елки лучше сосны противостоит воздействую постоянной сырости, она дольше сохраняется при надлежащей подготовке и уходе.

Для изготовления плоскодонки рекомендую выбирать толстый здоровый ствол, согласовывать работы с лесничеством и распиливать на пилораме доски на всю его ширину. Обрезкой кромок лучше заниматься самостоятельно: это позволит увеличить высоту бортов, сэкономить материал.

Нижняя часть елового комля хорошо подойдет для изготовления кормы и носа. Из верхушки или средней части напилите на пилораме бруски 5 на 5 см. Они потребуются для изготовления шпангоутов.

Ель — оптимальная древесина для изготовления плоскодонки в нашей местности.

Вы можете выбрать любое другое дерево, которое для вас более доступно. Все, что написано ниже, подходит для любой породы.

Каким качествам должна обладать деревянная лодка рыбака, которые нужно обеспечить

Сразу замечу, что рыбалка — не единственная задача иметь плоскодонку под рукой. В теплую летнюю погоду можно просто заехать на середину озера, спрыгнуть в воду, поплавать, охладиться и залезть назад через корму.

С наступлением грибного сезона на островах начинается тихая охота. А это увлечение для всей семьи: собрались, поехали и получили массу положительных эмоций.

Даже просто так сесть за весла, погрести полчаса-час на тихой воде и свежем воздухе —приятная прогулка, полезная для здоровья. Детям и взрослым настолько нравятся подобные поездки, что они становятся постоянным ритуалом.

Однако лодка для всех этих целей должна отвечать следующим требованиям:

  1. быть прочной, надежно выдерживать физические нагрузки при перевозке различных категорий людей, особенно детей и пожилых, не умеющих плавать;
  2. иметь хорошую устойчивость при сильной качке, когда приходится выгребать по большой боковой волне, создаваемой сильным осенним ветром;
  3. не протекать из щелей и стыков между досками;
  4. обладать хорошей плавучестью, легкостью хода, требующей низких мускульных усилий при преодолении больших расстояний;
  5. совмещать возможность установки простого лодочного мотора и греблю веслами;
  6. длительно сохранять перечисленные рабочие характеристики не менее 10 лет.

Как оптимально реализовать все эти шесть условий своими руками я объясняю дальше по тексту.

Секреты геометрии: из каких основных деталей состоит плоскодонка, как их проще изготавливать — чертежи и размеры

Свою первую лодку я заказывал у столяра. Он сразу сказал, что будем делать ее быстроходной, а значит узкой и с острым носом, который будет легко разрезать сопротивление водной среды.

От совершения подобной ошибки я хочу предостеречь своих читателей, ибо та плоскодонка буквально зарывалась в воду. Грести было тяжело, а скорость развить практически не удавалось.

К тому же на ней два раза переворачивались люди во время рыбалки. Плохая устойчивость к боковым нагрузкам сыграла свою злую шутку.

Тот столяр отлично управлялся с деревом, у него в руках было много всевозможных инструментов. Но вот о ходовых качествах лодок понятие было такое же, как у меня в то время.

Пример оптимальной геометрической формы нам подсказывает сама природа. Достаточно посмотреть на форму тела кита, уток, гусей, плавающих по воде.

Везде мы видим вытянутый овал. Его же дублируют старинные парусные суда.

Нам остается повторить эту форму. Тогда усилием весел не надо будет расталкивать слой воды по принципу движения ледокола, а обеспечивать простое скольжение дна лодки по поверхности, как ветер гонит упавший осенний лист.

Обратите внимание: нос может быть тупым, чуть выступать из воды, что часто делают мастера лодочники. Для легкого хода днище надо выгнуть, а саму плоскодонку сбалансировать и огрузить.

Самый широкий шпангоут необходимо расположить не на середине длины, а немного сдвинуть к корме, а на нем закрепить сиденье гребца. Тогда нос при движении будет немного приподнят: плоскодонка легко заскользит по воде.

Этого же положения желательно добиваться при перевозке нескольких людей или грузов, когда основная тяжесть сосредотачивается ближе к корме.

Дальше останавливаюсь на технологии изготовления основных деталей и правилах их сборки в единую конструкцию.

Причем точные чертежи каждой модели приводить не буду: нет смысла. Размеры плоскодонки показываю фотографиями. Домашний мастер может изготовить ее под свои задачи, соблюдая пропорции деталей для обеспечения грузоподъемности и легкости хода.

Лодки из дерева у нас принято изготавливать длиной порядка 4 метров с отклонениями 0,5 м в большую или меньшую сторону.

Специально сфотографировал и показываю этот размер со стороны днища.

Ширина дна может меняться, но в среднем составляет порядка метра для удобной перевозки трех-четырех человек.

Высота бортов составляет две ширины доски. Корма при этом делается около 80 см.

На двоих создается уменьшенная конструкция с длиной 3,5÷4 метра, шириной под сиденьем гребца — 0,8 м, а кормой порядка 60 см или чуть больше.

Иные размеры особенной популярностью не пользуются. Один раз делал своему коллеге по работе пятиметровую лодку для реки. Он на ней даже стога сена умудрялся перевозить с другого берега. При этом хвалил легкий ход и управляемость.

Другой мой товарищ для озера сделал сразу шестиметровую плоскодонку. Занимался в основном рыбалкой. Конструкция получилась тяжелая не только на воде, но и особенно при обслуживании на земле. Через четыре года мучений он ее укоротил на полтора метра.

Как правильно обрезать и подготовить доски: проверенный дедовский способ

На пилораму обычно поступают раскряжеванные по 6 метров бревна. Их и будут распиливать по длине. Заказывать более короткие вряд ли получится. Останутся обрезки, которые пойдут на скамейки и другие поделки.

Вам потребуется заказать десять не обрезных досок:

  • 4 самых широких пойдут на борта;
  • одна распиливается вдоль для крепления верхней бортовой части;
  • 5 других идут на дно.

Рейки 5 на 5 см потребуются на шпангоуты. Их общую длину придется приблизительно прикинуть на эскизе. Еще четыре рейки сечением 5х3 см понадобятся для закрытия стыковочных щелей снаружи днища.

Каждую доску следует осмотреть и определить ее место в конструкции. Те, что идут на борта, обрезаются только с одной стороны:

  • нижняя — в месте стыковки с дном;
  • верхняя — сверху.

3 средние нижние доски обрезаются с обеих сторон, а крайние только в месте стыковки.

При обрезке советую максимально сохранить ширину каждой заготовки. Для этого по ее краям делают разметку строительным шнуром.

По краям доски вбивают два тонких гвоздика, между ними натягивают шнур, отводят его и резко отпускают. Раньше мне приходилось пользоваться простой бечевой, промазывая ее углем от обычной головешки.

Черный след на древесине хорошо виден, линия получается очень ровная.

По ней следует точно обрезать ровные кромки на циркулярной пиле, а затем дополнительно обработать их фуганком до плотного прилегания друг к другу. Упрощает эту операцию электрорубанок с длинным металлическим столом.

Обычным рубанком можно не выровнять обрезанную сторону, а испортить. Здесь многое зависит от опыта мастера. Нам нужно стремится выполнить точное прилегание боковых поверхностей досок, как делает бондарь на бочке.

На практике этого достичь сложно, поэтому возникшие щели придется конопатить.

Другие поверхности досок строгать я не советую. Все, что снаружи, будет обрабатываться смолой или краской. Их сцепление с необструганной древесиной лучше. Но при изготовлении элитных конструкций ради красоты можно поработать рубанком.

Как сделать корму, нос и шпангоуты для долговечной конструкции, обладающей хорошими ходовыми качествами и устойчивостью к опрокидыванию

Секрет легко скользящей по воде лодки состоит не только в ее строгой осевой симметрии, но и в том, что все шпангоуты и корма, а часто и нос создаются формой равносторонней трапеции, расположенной перпендикулярно направлению длины.

Нос у плоскодонки можно делать узким или широким, из толстого обрезка бревна либо бруска толщиной не менее 5 см.

Ему можно придать простую форму прямоугольника. Красиво смотрится его небольшой выступ над бортами. К тому же за него можно крепить веревку с грузом, необходимым для рыбалки.

Однако он должен иметь небольшой наклон по ходу движения вперед. Для этого нижняя плоскость, к которой прибиваются доски пола, срезается под тупым углом к уровню дна.

Я отдаю предпочтение толстому отрезку бревна достаточной ширины с небольшим наклоном в сторону движения.

Считаю это наиболее практичной конструкцией, ибо:

  1. брус в 5 см через пять-шесть лет эксплуатации может подгнить, ослабнуть и его придется менять;
  2. для надежного крепления бортов приходится использовать минимум шиферные гвозди, а они лучше держатся в толстом бревне, не раскалывают его;
  3. здесь же монтируют крюк для цепи, за которую приходится иногда тянуть лодку, что создает дополнительные часто мощные нагрузки.

Корма у плоскодонки делается по тем же правилам, что и нос. На прилагаемых в статье фотографиях вы можете внимательно ознакомиться с ее исполнением.

Для сравнения показываю ниже две кормы:

  1. слева узкую, сделанную из бревна;
  2. справа среднюю, изготовленную из доски 5 см.

Левая прочнее, что важно при эксплуатации, но в этом случае боковые доски сложнее выгибать: они могут лопнуть, требуют очень аккуратного обращения.

Толстый еловый комель для изготовления широкий кормы найти сложно. Но ее можно сделать составной, расположив для бруса шириной 10 см друг над другом и скрепив длинными утопленными гвоздями или шпильками.

Вот именно этот вариант я считаю оптимальным по двум причинам:

  1. создается достаточная ширина дна для обеспечения боковой устойчивости при качке на волнах;
  2. подобный брус позволяет загонять в него толстые гвозди, которые будут поддерживать прочность конструкции в течении всего периода эксплуатации.

Важно сделать уклон кормы от осевой линии лодки. Для этого ее нижнюю плоскость крепления с дном скашивают под тупым углом.

В моей практике был случай, когда корму в спешке прибили перпендикулярно доскам дна. После выгиба лодки она нагнулась внутрь. Пришлось переделывать. Не повторяйте эту ошибку.

Как делать шпангоуты

На всех фото вы видите их изготовление из деревянных брусков в форме трапеции. Так обычно и поступают мастера.

Однако привожу фото шпангоутов, выполненных из металлического уголка.

Хозяин посчитал, что ему так удобнее. Возможно, он прав с точки зрения упрощения сборки и прочности созданной конструкции. Только я давно заметил, что в местах контакта с металлом дерево гниет быстрее.

Как это скажется на долговечности бортовых досок покажет время.

Какое количество скамеек и шпангоутов считается оптимальным

В этом вопросе мнения у владельцев лодок расходятся:

  • одним людям нравится свободной пространство внутри лодки: они делают только скамейку для гребца и по одному сиденью около носа и кормы;
  • другие ставят скамейки и шпангоуты часто.

Здесь надо учитывать, что шпангоут является силовой частью корпуса, обеспечивает его жесткость. Он выдерживает удары волны, механические нагрузки от хождения людей по дну, да и любые другие случайные воздействия.

Если не придавать серьезное внимание количеству и креплению шпангоутов, то лодка очень быстро может развалиться.

Их количество должно быть достаточным для придания жесткости корпусу. Расстояние между ними порядка 60 см вполне обеспечивает это условие.

2 типа конструкций деревянных лодок, пользующихся популярностью у бывалых рыбаков: как их собирают

К сборке следует приступать после того, как окончательно спрогнозировали необходимые размеры (длину и ширину), подготовили нос, корму и доски.

При любой технологии требуется крепить заготовки к корме, носу и шпангоутам. Рекомендую для этого пользоваться шиферным гвоздем. Его длина и толщина хорошо подходят, а широкая шляпка надежно удерживается на поверхности древесины.

Если имеются в наличии аналогичные строительные гвозди, то ими тоже можно пользоваться. Только под шляпку подкладываются широкие шайбы. Мне приходилось вырезать их из жести. Размер примерно 3 на 3 см, в центре пробивал отверстие.


Упрощенная и проверенная схема сборки плоскодонки — лучшее решение для начинающего мастера

Выбирается центральная доска для днища. На ней прочерчивается карандашом центральная продольная линия, которая будет служить осью симметрии создаваемой конструкции.

Снизу кормы и носа тоже проводится аналогичная линия с выводом меток на боковые стороны. Из реек сбиваем трапецию самого широкого шпангоута, помечаем центр. Его боковые детали делаем чуть длиннее, чем спланированная высота борта.

В последний момент монтажа излишек отрежется, а на его место будет установлено сиденье для гребца. Далее к центральной доске днища прибиваем корму и нос двумя гвоздями, соблюдая:

  • стыковку нанесенной центральной разметки;
  • перпендикулярное направление каждой детали оси симметрии (проверять угольником).

При монтаже центральная доска днища может быть длиннее задуманного размера, что не критично и обрежется при окончательной доработке.

Дальнейшая сборка зависит от количества помощников и может выполняться:

  • быстро, при наличии трех работников;
  • или медленнее при одиночной сборке.

Рассказываю вначале про быстрый способ

По нижним торцам кормы и носа (важно соблюсти совпадение кромок) прибивается с каждой стороны днища боковая доска без всякого выгиба. Крепим ее к каждому элементу минимум парой гвоздей.

Получаем форму удлиненной равносторонней трапеции. После этого два помощника становятся в центре собранной конструкции и руками растягивают бортовые доски наружу.

Третий работник в образовавшееся расширение сверху вставляет подготовленный шпангоут, сдвигая его чуть ближе к корме. Здесь надо внимательно следить за поведением досок по состоянию волокон.

Если они пересушены, то при резком изгибе могут лопнуть, что недопустимо: потребуется замена. При возникновении подозрения на поломку рекомендую немного уменьшить ширину шпангоута или намочить доски.

Шпангоут выставляется по осевой линии перпендикулярно к ее направлению и крепится в этом положении гвоздями снизу к доскам как днища, так и борта.

За счет трапецеидальной формы всех поперечных деталей создается выгиб дна. Его важно максимально сохранить для легкого скольжения по воде.

Дальше поочередно наращиваем высоту бортов. Верхнюю доску с небольшим нахлестом накладываем на уже прибитую и делаем пометки ее окончания на верхней части носа, кормы и шпангоута.

По этим меткам прибиваем рейку, сделанную из пятой распиленной по длине доски, а через нее ко всем элементам крепим гвоздями верхнюю бортовую заготовку. Так поступаем с каждой стороны. Места стыковки внахлест желательно скрепить небольшими гвоздями.

Нам остается:

  • сделать дополнительные шпангоуты (3÷5 в зависимости от выбранной конструкции) по месту их крепления, сохраняя уже созданную форму выгнутой лодки;
  • скрепить их гвоздями со всеми досками.

Борта готовы, наступает очередь монтажа днища. Но об этом чуть позже, а сейчас объясняю второй способ крепления бортов.

Как собрать плоскодонку в одиночку без помощников

Возвращаемся к картинке, где я попытался нарисовать крепление кормы и носа. Дополнительных работников у нас нет. Поэтому придется крепить шпангоут «наудачу» к центральной доске днища.

Используем нанесенную осевую линию, угольник и помним, что шпангоут немного смещается к корме.

Каждая бортовая доска снизу вначале прибивается к носу, затем выгибается и прибивается к шпангоуту, а после очередного изгиба — к корме. Здесь надо следить за стыками, создаваемыми для крепления днища и поведением волокон борта при изгибе. Поломку допускать нельзя.

Далее наступает очередь дополнительных шпангоутов, верхней боковой рейки и бортовой доски. Они крепятся, как и в предыдущем случае.

Особенности монтажа днища

Плоскодонка переворачивается вверх дном, а к центральной доске днища стыкуются, подгоняются и прибиваются очередные заготовки. Стараемся добиться плотного их прилегания друг к другу.

Образования щелей необходимо избежать, но работаем без фанатизма. Они со временем все равно проявятся вследствие высыхания древесины.

Не забывайте скрепить доски днища с бортом, а не только со шпангоутами, кормой и носом. Гвозди лучше использовать не толстые, дабы не расколоть древесину.

Выступающие за борта края придется обрезать лобзиком или ножовкой. Но не делайте обрезку вплотную. Обеспечьте их отступ от края порядка пары сантиметров, а со стороны кормы можно оставить и 10 см — будет удобно залезать из воды во время купания.

Наличие подобного выступа никак не сказывается на ходовых характеристиках и внешнем виде, но он позволяет удобно конопатить и смолить, немного предохраняет древесину от растрескивания.

Один мой знакомый мастер использовал специальный прием: делал лодку в гараже зимой. Доски на днище прибивал тонкими гвоздями, не забивая их до конца. До начала лета они высыхали, четко принимая выгнутую форму.

Тогда он эти гвозди вытаскивал, а дно перебивал, делая его плотнее. Щели были минимальными. В любом случае их придется закрывать продольными рейками сечением 5 на 3 см. Они позволят безопасно конопатить днище, защитят его от повреждений при волочении по земле.

На фото ниже показываю вариант крепления реек на днище (левая позиция).

Обратите внимание на правую конструкцию с поперечным расположением досок. Это грубейшая ошибка монтажа. Мой знакомый купил эту плоскодонку по неопытности.

Прослужила она ему пять сезонов. Все это время он ее конопатил, смолил, мучился и ругался. На рыбалке вода просачивалась через щели, ее приходилось постоянно вычерпывать.

Оригинальная технология врезки дна в борта лодки — особенности конструкции

Про этот способ сборки я слышал давно, но практически столкнулся с ним на нашем озере в прошлом сезоне. Такие плоскодонки труднее собирать. Требуются хорошие практические навыки от мастера.

Если в описанном выше случае днище просто прибито снизу гвоздями к шпангоутам и бортам, то здесь оно дополнительно держится на гвоздях, забитых в нижние боковые кромки.

Насколько это необходимо делать — сказать не могу. Я при первом способе крепления ни разу не наблюдал случая, когда доски вырывались из днища. Однако такая технология существует: я ее кратко упоминаю.

Вот фото подобного крепления дна. На нем видно, что борт выступает, а днище чуть утоплено. Здесь мастер везде заменил гвозди саморезами.

Эта лодка уже просмолена, спущена на воду и показывает хорошие ходовые характеристики, устойчивость. Остается проверить, как скажется на ней время.

Дело в том, что саморезы изготавливают из закаленной стали. Они не гнутся как гвозди при изгибе, а ломаются, что известно опытным строителям. Если владелец лодки создаст на них критические усилия, то могут возникнуть проблемы с образованием щелей.

Сборка такой плоскодонки основывается на монтаже бортов с помощью их крепления к корме, носу и шпангоутам, заглубленным на толщину днища с полным формированием профиля дна.

Получившуюся форму мастер переносит на доски, обрезает их, а затем крепит. Методика требует точности черчения и переноса размеров на новые детали, качественного изготовления рельефа дна с окончательной его подгонкой.

Небольшие щели в стыках залиты белым герметиком. Надеюсь, что он будет служить долго и надежно. Подобным монтажом я не занимался, но конкретные нюансы сборки могу уточнить у мастера. Если у вас будут вопросы, то спрашивайте в комментариях.

2 способа создания герметичного корпуса

Как бы плотно мы не пытались подогнать все стыки между деревянными деталями, через них со временем станет просачиваться вода. Этого надо избегать. На практике мне знакомы две методики, позволяющие избавиться от такой неприятности:

  1. проверенный дедовский прием — конопатить (забивать щели) паклей;
  2. использование современных технологий уплотнения герметиками.

Конопатить лодку, особенно новую, я рекомендую в любом случае, хотя этот процесс трудоемок, занимает много времени.

Потребуется пакля — продукт переработки льна на льнозаводе. В крайнем случае ее можно заменить старой ненужной веревкой или ветошью. Из материала скручиваются плотные тонкие жгутики по толщине щели. Их загоняют деревянными клиньями.

Не забудьте пользоваться рабочими рукавицами. Иначе мозолей не избежать.

Будьте внимательны, тщательно заделывайте все стыки: в противном случае процесс придется повторять.

Использование герметиков менее трудоемко, работа протекает быстрее. Каждую весну уже несколько лет наблюдаю, как сосед пользуется баллончиком монтажной пены.

Он просто хорошо высушивает свою плоскодонку, прочищает стыки и загоняет в них пену. Затем дожидается высыхания и смолит. Говорит, что на сезон ее почти хватает, но, он может к осени и повторить процесс.

Я этим способом не пользуюсь, ибо сторонник пакли, которая сохраняется несколько лет. Свою технологию раскрываю в последнем разделе статьи.


Как просто смолить корпус лодки

Пропитка смолой древесины защищает ее от преждевременного гниения и одновременно герметизирует все стыки. В северных странах рыбаки постоянно обрабатывают новые лодки из дерева раствором смолы в бензине.

Его консистенция доводится до уровня жидкой сметаны, а обработка проводится обычной кистью. Защита сохраняется долгое время, заменяет более дорогую масляную краску, но первое время сильно пачкается.

Когда я первый раз испытал этот способ, то на скамейки пришлось постоянно подкладывать газеты. Бумага защищала одежду от смолы.

Поэтому сиденья и места, с которыми контактируют люди, этим способом не обрабатывают, а просто красят. Однако ничто не мешает использовать другие составы промышленных пропиток или обычную отработку масла.

Смола берется битумная. Она используется в строительстве в качестве слоя гидроизоляции и бывает различных сортов, отличающихся по твердости, вязкости и текучести.

Нам для обработки лодки обычно попадается неизвестный сорт. Его необходимо проверить, подготовить, довести до состояния жвачки. Для этого смолу разогревают на костре в ведре до стадии кипения, добавляют в нее масло, оценивают вязкость на охлажденном кусочке.

Смола должна хорошо прилипать к древесине, но не ломаться при нагрузках, а тянуться. Состав пропорции масла определяется экспериментально.

Место для костра готовится заранее на удалении от пожароопасных объектов. В грунт вбивают две стойки, на них подвешивается перекладина для ведра.

Расплавленную смолу из ведра удобно доставать банкой с удлиненной ручкой, а обрабатывать, растирать поверхность досок квочем: намотанной на палку тряпкой.

При заливке разогретой смолы в щели используют обычную палку с заостренным клином концом. Проникший в стыки вар хорошо герметизирует пространство, предотвращает возникновение протечек.

Для равномерного распределения смолы по поверхности древесины ее дополнительно разогревают пламенем паяльной лампы. Образующиеся потеки разгоняют квочем и деревянным клином. Жидкая смола должна заполнить все щели.

Работать удобнее вдвоем. Учтите, что расплавленная смола и открытый огонь пламени горелки могут причинить вред здоровью. Используйте сапоги, закрытую одежду, очки, рабочие рукавицы.
Последствия случайного разбрызгивания кипящей смолы на тело намного проще предотвратить, чем лечить.

Техника безопасности никогда лишней не бывает.

Где и как можно хранить лодку в зимнее время: 2 испытанные методики

С двумя своими первыми лодками я поступал так, как большинство рыбаков на нашем озере. Перед началом ледостава вытаскивал их из воды, переворачивал вверх дном и оставлял в таком положении до весны.

За это время доски высыхали, а щели между ними постоянно увеличивались. Были моменты, когда через них можно было просунуть мизинец. Все это приходилось уплотнять, конопатить, заделывать и смолить…

Такой способ хранения лодок довольно распространен. Им до сих пор пользуется большинство рыбаков на нашем озере.

Потом один человек мне подсказал другую методику. Он обратил внимание, что у плоскодонок всегда сгнивают в первую очередь верхние детали: борта, нос или корма, которые расположены на открытом воздухе.

Низ же, то есть днище, всегда находится в воде, остается целым и его от старых лодок часто используют в качестве подстилки для переходов через проблемные места на тропинках.

Он же посоветовал для борьбы с щелями заливать немного воды в лодку при ее хранении. Это предохраняет доски от их высыхания в жаркую погоду, образования щелей.

Его рекомендация: на зиму плоскодонку не вытаскивать из воды, а наоборот — затапливать полностью ниже уровня льда. А он у нас редко превышает 60 см. Для этого достаточно выбрать место около берега и наложить на дно камни, кирпичи, любые тяжелые предметы.

Весной груз извлекается, а лодка вытаскивается на берег. После непродолжительной сушки в течение нескольких дней она подвергается обработке смолой и снова спускается на воду.

Конопатить щели в этом случае можно значительно реже: когда пакля истлеет через несколько лет. Эта методика мне понравилась, пользуюсь ею больше двадцати лет.

Вот в принципе и все, что я планировал рассказать про то, как изготавливается лодка из дерева своими руками, чертежи и ее размеры я постарался представить фотографиями различных конструкций.

Как все это получилось — судить вам. Задавайте вопросы в комментариях, а я на них отвечу.

Деревянная лодка своими руками: материалы и пошаговая инструкция с фото

Хорошая рыбалка или охота на водоеме немыслима без лодки. Существует множество видов этих плавсредств, но в этой статье пойдет речь о том, как построить своими руками деревянную лодку. Сделанная самостоятельно, она привнесет много приятных моментов в жизнь своего хозяина.

История мелкого деревянного судостроения

История возникновения деревянных лодок насчитывает несколько тысячелетий. Первые деревянные плавсредства представляли собой выдолбленные из стволов деревьев челны. В России их находили с 1878 по 1967 год у берегов Ладожского озера, Десны и Южного Буга. Примитивные лодки представляли собой выдолбленные изнутри дубовые стволы, а их возраст составлял от 2000 до 5000 лет.

Впоследствии человек начал строить из дерева лодку, состоящую из нескольких частей: основы (киля и шпангоутов), поперечных перекладин (банок) и наружной обшивки. С течением времени конструкция неоднократно совершенствовалась и в итоге стала классической для всех современных типов этих небольших судов.

Какие материалы нужны для постройки своими руками деревянной лодки?

Для того чтобы построить своими руками простейшую деревянную лодку-плоскодонку, сначала нужно будет запастись необходимыми материалами. В работе над лодкой понадобятся:

  1. Дубовые брусья или листы толстой фанеры для киля и шпангоутов.
  2. Влагостойкая фанера марок ФБС, БС или ФБ для обшивки днища и бортов.
  3. Эпоксидный клей.
  4. Олифа.
  5. Краски.

Чем собирать лодку-плоскодонку?

Для удобной и быстрой сборки своими руками из досок деревянной лодки-плоскодонки должен быть под руками следующий инструмент:

  1. Циркулярная пила (желательно) или электролобзик.
  2. Ножовка по дереву.
  3. Электродрель.
  4. Молоток.
  5. Электрический шуруповерт или отвертки.
  6. Шпатель.
  7. Кисти.

С чего начать постройку?

Первым шагом к построенной своими руками деревянной лодке должно стать составление чертежа с указанием точных размеров будущего плавсредства – длины, ширины и осадки.

В данной статье будет рассмотрен процесс постройки лодки-плоскодонки, рассчитанной на одного-двух человек. Такая лодка должна быть устойчивой, крепкой и служить надежным плавсредством на любом водоеме.

Чертеж должен содержать все составные элементы конструкции лодки: киль – основу корпуса, шпангоуты – поперечные ребра корпуса, стрингеры – продольные ребра прочности, а также сиденья-банки для гребца и пассажира.

Сборка корпуса – каркаса лодки

Наверняка многие не раз задавались вопросом: как сделать лодку из дерева? Для выполнения этой задачи важно выбрать максимально ровную поверхность. Сначала из дубового бруса при помощи циркулярной пилы вырезается килевая балка, которая кладется на рабочую поверхность-стапель.

Затем в ней пропиливаются шесть-восемь поперечных пазов для шпангоутов и два продольных паза под наклонные балки – форштевень и ахтерштевень в носовой и кормовой частях соответственно.

После этого выпиливаются две продольные балки и элементы шести поперечных шпангоутов, которые будут собираться каждый из трех отдельных частей, на шурупах и эпоксидном клее.

По центру шести нижних частей шпангоутов нужно также сделать вырезы, а затем прикрепить их к килевой балке. После этого к нижним балкам крепятся «ветви» поперечных бортовых «ребер» корпуса, в четырех частях которых делаются вырезы для стрингеров – продольных ребер прочности всей конструкции. В передней и задней частях будущей лодки прикрепляются таким же образом форштевень и ахтерштевень. Теперь, для усиления корпуса лодки, можно прикрепить к шпангоутам стрингеры – продольные балки, которые также лучше всего выпилить из дубовых брусков и разогнуть над горячим паром. После выгибания четыре стрингера нужно вставить в пазы шпангоутов, форштевня, а также ахтерштевня.

К последнему нужно прикрутить шурупами выпиленную из фанеры транцевую доску, которая впоследствии станет плоской кормой лодки. К ней можно заранее прикрепить два железных угольника для установки в дальнейшем подвесного мотора.

Теперь останется только прикрепить к верхним частям шпангоутов поперечные балки, чтобы не сломать их при креплении листов наружной обшивки правого и левого бортов.

Все – набор корпуса готов.

Обшивка днища деревянной лодки своими руками

После прочного соединения всех элементов каркаса лодки в одну прочную, жесткую конструкцию наступает время крепить внешнюю обшивку корпуса. Материалом для нее может стать как толстая водостойкая фанера, так и доски, соединенные вгладь или внакрой (клинкерная обшивка). Чаще всего народные мастера применяют фанеру, ведь работа с обшивочными досками требует не только хороших практических навыков, но и специальных инструментов.

Для начала нужно вырезать из толстой влагостойкой фанеры лист днищевой обшивки. Делать это нужно, сняв размеры с чертежа и ориентируясь на ширину нижней части шпангоутов, которая уменьшается от средней части корпуса к носу и корме. Предварительно рекомендуется сделать картонный шаблон-выкройку «по месту», который покажет фактическое расположение линий шпангоутов. Шаблон накладывается на лист фанеры, после чего шилом отмечаются места будущих сквозных отверстий для крепления болтов.

Дрелью просверливаются отверстия в днище и нижних частях шпангоутов, затем лист днища прикладывается к перевернутому вверх килем каркасу. После этого днище крепится двумя-тремя сквозными болтами, туго затянутыми на гайки. Под последние обязательно следует продевать широкие в диаметре шайбы – чем шире, тем лучше. Места фиксации пропитываются эпоксидным клеем.

Обшивка днища лодки готова. Построить своими руками лодку вполне реально!

Как обшить правый и левый борта лодки?

Теперь нужно обшить листами фанеры оба борта лодки. При правильном подходе к делу эта операция не займет много времени. Важно с самого начала правильно выполнить разметку листов «по месту». Для этого, безусловно, нужно замерить высоты бортовых «ветвей» шпангоутов и также вырезать картонные шаблоны. По выкройкам нужно вырезать два сплошных пояса обшивки – на оба борта.

Теперь нужно прикрепить приложенные к ветвям шпангоутов листы длинными шурупами. Для этой цели лучше всего подойдет, конечно, шуруповерт. Простой и относительно недорогой инструмент позволит сделать это быстро и качественно. Каждая «линия» крепления должна содержать в себе не менее шести-семи саморезов. Только тогда соединение будет прочным и максимально надежным. Можно прикрепить обшивочные листы к шпангоутам и при помощи болтов. Это, конечно, усилит конструкцию, но потребует более высокой точности работ, что не всегда могут гарантировать типичные подсобные условия домашней мастерской.

Так или иначе, но прежде всего важно разогнуть листы фанеры над емкостью с кипящей на костре водой. Это легко сделать, например, во дворе частного дома. После этого нужно просто временно прибить их мелкими гвоздями к крайним точкам шпангоутов, чтобы они приняли форму будущих бортов.

Теперь можно приступать к фиксации листов обшивки корпуса. Если процесс будет происходить при помощи сквозных болтов, нужно обязательно промазывать все высверленные отверстия, а также нижние края фанерных листов эпоксидным клеем. Это обеспечит хорошую водостойкость соединений.

Окончательная заделка стыков листов днищевой и бортовой обшивок

После того как клей просох, нужно будет проложить по внутренней стороне стыка листов бортовой и днищевой обшивок две парусиновые полосы, тщательно пропитанные эпоксидным клеем. С внешней стороны шов нужно усилить мелкой паклей, забитой широкой плоской отверткой между гранями обшивочных листов. Перед этим важно не забыть промазать внутренность шва эпоксидным клеем и уже потом быстро протолкнуть туда уплотнительный материал.

Когда все соединительные швы тщательно просохнут, можно приступать к грунтовке поверхностей. Она выполняется кистью и шпателем. Перед операцией корпус нужно перевернуть килем вверх. Выступающие головки шурупов и болтов, стыки обшивочных листов и другие выступающие элементы конструкции тщательно промазываются двумя-тремя слоями грунтовки. Оптимальным вариантом грунтовки станет разогретая до кипения олифа. Несколько слоев обеспечат должное качество покрытия. Два-три слоя краски обеспечат хорошее качество покрытия внешней поверхности корпуса и помогут сделать деревянную лодку более долговечной.

Крепление планширя и уключин для весел

По всей длине верхней части шпангоутов нужно прикрепить планширную доску, которая может состоять из трех частей – двух бортовых и транцевой кормовой. Лучше сделать это с помощью того же шуруповерта. Нужно сразу же прогрунтовать ее горячей олифой, как и весь корпус. Когда доска подсохнет, следует согнуть из толстой проволоки и прикрепить к ней уключины – петли для весел. Потом доски планширя лучше покрыть бесцветным лаком. Сделанная своими руками из досок лодка не раз оправдает время, затраченное на ее сооружение.

Отделка внутренней части корпуса лодки и изготовление весел

Внутреннюю часть лодки нужно также прогрунтовать горячей олифой, после чего окрасить. Учитывая то, что под слоем краски будут находиться парусиновые полосы, прикрывшие собой обшивочные бортовые и кормовые швы, лучше нанести три-четыре слоя краски.

После отделки верхней и внутренней частей корпуса нужно прикрепить шурупами по два бруска к верхним внутренним сторонам шпангоутов. На каждые две пары следует уложить на саморезах две широкие баночные доски для сидения гребца и пассажира. Их тоже нужно будет прогрунтовать и покрыть бесцветным лаком.

Теперь самое время изготовить весла для уже практически готовой лодки. Делать их нужно из обточенных на токарном станке брусков длиной 1,5-2 метра. Важно, чтобы они умещались на днище лодки, если она будет двигаться по воде при помощи подвесного мотора. В прорези, сделанные циркулярной пилой, нужно будет вставить плоские прямоугольные лопасти – по одной на каждое из двух весел. В случае если мотор откажет, весла «спасут положение» и рыбалка успешно продолжится.

Завершающим элементом отделки корпуса самодельной деревянной лодки может стать нанесение краской букв названия на борта.

Изготовленная своими руками лодка из дерева станет прекрасным подспорьем любому отдыху на воде!

Семь футов под килем рыбакам и охотникам!

пошаговая инструкция постройки самодельной лодки (125 фото и видео)

Многие жители современных мегаполисов стараются быть ближе к природе. И одними из самых завораживающих мест являются берега рек, озер, морей. Но самым романтичным, конечно, является вечер, проведенный со своей второй половинкой, медленно проплывая мимо живописных пейзажей.

Однако тут встает вопрос: где взять транспортное средство, чтобы провести вечер в уюте и тишине, наедине друг с другом. Покупка собственного лодки может ударить по бюджету. Поэтому, если вы хотите сэкономить, прочитайте в этой статье о том, как сделать лодку своими руками.

Для начала хорошенько все продумайте: подготовьте подробный чертеж лодки из фанеры со всеми особенностями. Уделите особое внимание деталям, пропорциям, расчетам — все должно хорошо подходить друг к другу. Иначе всевозможные поломки неизбежны.

На фотографиях лодок (в том числе и изготовленных своими руками) нередко видны поврежденные модели, пострадавшие чаще всего из-за ошибок в расчетах.


Содержимое обзора:

Материалы

Теперь займитесь подготовкой материалов. Выбирайте как можно более качественные. Осмотрите каждую доску очень внимательно и старайтесь избегать экземпляров с трещинами или иными видимыми дефектами.

Опишите каждую из них под углом в 45 °- это будет носовой частью будущего изделия. Прижмите части конструкции как можно плотнее друг к другу, чтобы не было никаких ни щелей, ни зазоров. Пропитайте несколькими слоями антисептика.

Нос

Основу для носа надо изготовить из треугольного бруска. Он должен быть примерно в полтора раза шире бортов лодки. Его тоже надо покрыть антисептическим слоем. Это поможет защитить лодку от всевозможных вредителей и продлить ее срок службы.

Задний борт

Его изготовьте из очень широких досок. Обязательно оставьте запас снизу и сверху.

Сборка

Теперь, когда основа готова, вам следует приступить к окончательной сборке конструкции. Надо особое внимание уделить правильной форме лодки. Для этого установите сначала распорку, а по бокам согните борты. Для этого вам могут понадобиться веревка и пара подручных.


Итак, теперь самое трудоёмкое — подгонка под нужный размер и форму. Это сможет занять много времени. Но, понемногу, вы добьетесь необходимого результата. Теперь стоит закрепить борты и спилить лишнее.

Сиденья

Теперь остались лишь последние штрихи — сиденья и внешняя отделка. Во время работ стоит заранее проделать отверстия в досках. Это поможет избежать появления трещин в дальнейшем.

Внешняя отделка

Последними штрихами будет покрытие самодельной лодки антисептическим покрытием и краской.

Якорь

Кроме этого, очень полезным будет сделать якорь для лодки. Он поможет удержать вашу самодельную лодку на месте даже при сильном ветре. Это может быть очень полезно, если вы любите ходить на рыбалку.


Якорь-кошка

Одной из лучших моделей для самодельного плавсредства является якорь-кошка. Он отличается довольно высоким уровнем надежности. Чтобы укрепить конструкцию и уменьшить риск повреждений, закрепите устройство на штоке.

Для крепления можете воспользоваться шплинтами из медных пластин. Лапы крепятся с помощью шарнирного механизма, что позволяет увеличить эффективность их использования.

Кроме того, для более удобной транспортировки вам надо будет изготовить колеса для лодки ПВХ своими руками. Это не очень сложно.

Изготовление

У многих наверняка есть в гараже много ненужных материалов, которые идеально подойдут как материал для изготовление колес. Сделать вы их можете из нескольких труб, скрепить их металлическими крепежами. Либо можете использовать уже готовую конструкцию.

Ремонт

Для лодок, которые вы изготавливали, лучшим вариантом будет провести ремонтные работы самостоятельно. Вам следует предварительно осмотреть лодку, найти причину потомки (пробоину и т.д.) и обязательно исправить имеющийся дефект.

Пробоину можете заделать кусочками досок, предварительно обезжирив поверхность и приклеив новый фрагмент дерева. Если же проблема более серьезная, то лучше всего будет обратиться к специалисту, который сможет провести профессиональные ремонтные работы.

Таким образом, теперь вы знаете, как самостоятельно изготовить лодку и провести ее ремонт в домашних условиях.

Фото лодки своими руками


Также рекомендуем просмотреть:

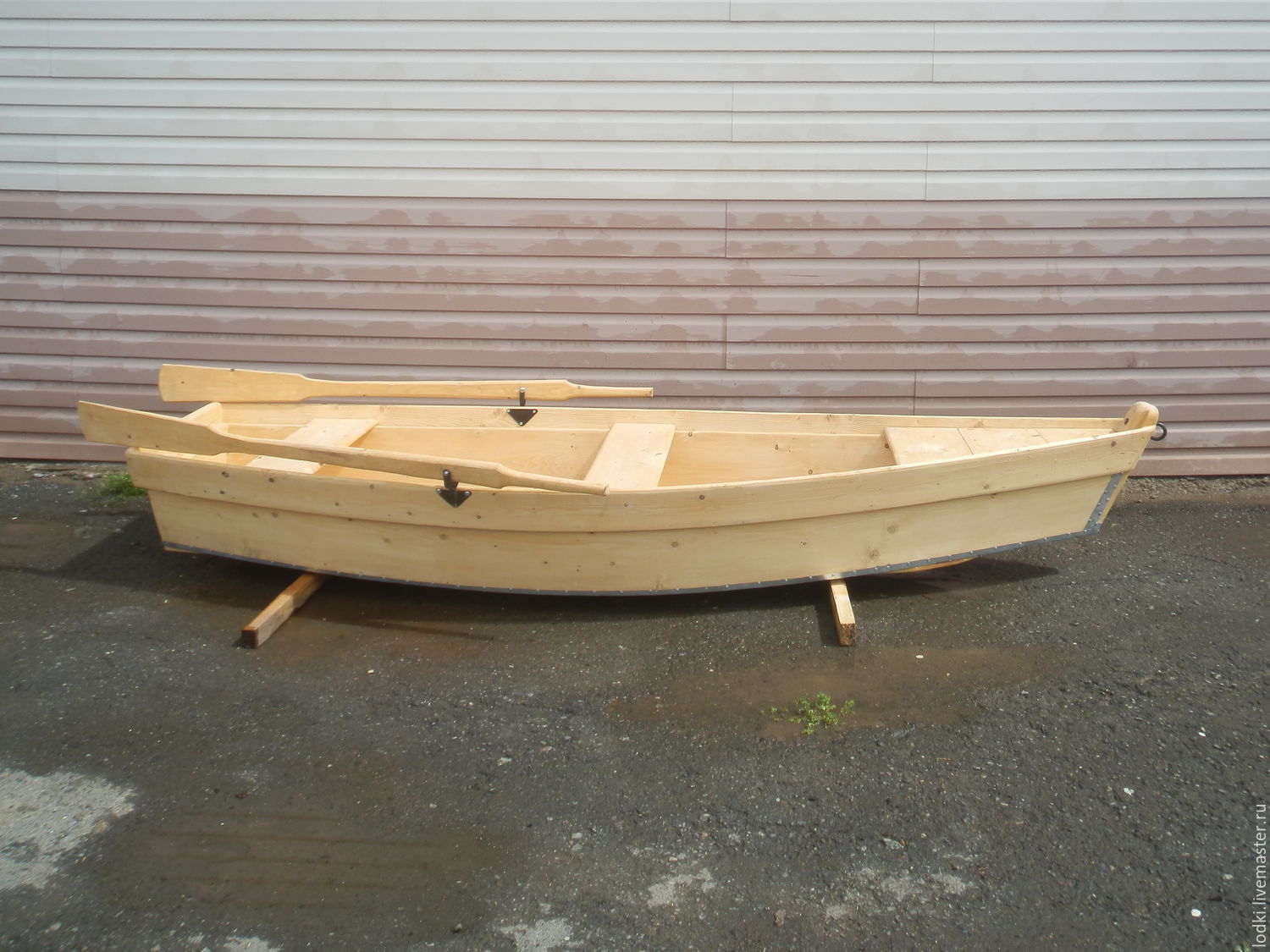

Как сделать деревянную лодку своими руками, лодка из досок

До начала строительства лодки из дерева нужно заранее позаботиться о самых главных ее частях — бортах. Для этого отбираются длинные, широкие, не толстые, желательно без сучков доски сосны или ели. Они должны не менее одного года пролежать в сухом месте, на ровной поверхности с небольшим гнетом сверху во избежании их искривления.

Подготовленные доски еще раз осматриваем на предмет дефектов — трещин, выпадающих сучков и т.п. Затем отмеряем нужную длину (здесь, а также далее не будут приводиться конкретные размеры частей лодки, т.к. все это на ваше усмотрение) с небольшим запасом и опиливаем каждую из них под углом в 45гр — это будет носовая часть.

Далее их нужно прострогать, а с запиленных концов снять фаску таким образом, чтобы прижатые друг к другу доски в носовой части не имели зазора.
Эти участки, а в дальнейшем и все остальные, которые будут недоступны к покраске после сборки конструкции, пропитываем защитным слоем антисептика.

После этого приступаем к изготовлению основы носа — треугольного бруска. Его длина должна превышать примерно в 1,5 раза ширину бортов лодки. Брусок также строгаем и покрываем защитным слоем.

Далее нам необходимо подобрать подходящий кусок достаточно широкой доски (пятидесятка). Из нее выпиливаем задний борт нашей лодки из дерева.

Не забудьте оставить сверху и снизу запас, потом после сборки все лишнее спилится.

Подготовив эти элементы приступаем непосредственно к сборке. Начинаем с носовой части, оба борта и треугольный брусок прочно соединяем саморезами или гвоздями.

Выступающие части сверху и снизу спиливаем заподлицо с бортами.

Далее готовимся к самому ответственному моменту — придание нужной формы лодке. Для этого подбираем, в зависимости от того какой ширины вы хотите видеть ее в будущем, распорку.

Она должна быть именно такой высоты, как представлено на фото, иначе во время гибки доски могут лопнуть. Угол распорки также не следует делать слишком большим.

Установив распорку, начинаем гнуть борта, тут понадобиться пара помощников или веревка. Изогнув до нужного расстояния, прикладываем «задник» и определяем где и сколько нужно снять фаску, чтобы борта примкнули к нему без зазоров.

Так, понемногу снимая, подгоняем его, пока не добьемся нужного результата.

Добившись его, приколачиваем борта и спиливаем выступающие части снизу, а сверху как вам хочется. Лучше делать в виде треугольника.

Затем приступаем к установке постоянных распорок и сидений. Их количество и расположение остается на ваше усмотрение. При закреплении их (да в общем-то и других местах) обязательно предварительно делайте маленьким сверлом отверстие, дабы избежать появления трещин.

Завершаем очень важный первоначальный этап снятием фаски с нижней части бортов, распорок и нанесением на них защитного покрытия.

После того как пропитка и столярный клей высохнут можно приступать к изготовлению ее дна. Для этого нам понадобится гладкий оцинкованный лист. Желательно, чтобы его длина соответствовала длине судна. Правда подобрать такой не просто, дело  в том, что строительные магазины торгуют в основном небольшими листами (1,2х2м, 1.5х2), а от больших рулонов они отрезают очень не охотно. Если договориться не удастся, берите то, что есть. Дно можно сделать и из двух листов, просто получиться чуть по сложнее.

Из купленной оцинковки вырезаем ножницами по металлу соответствующий размерам дна кусок. Чтобы было легче определить длину и ширину, лодку ставим на лист и обводим маркером, с небольшим запасом в 1,2-2см, на всякий случай.

Далее нам необходимо подготовить нижние части бортов. Наносим с помощью пистолета санитарный силиконовый герметик небольшим слоем  в виде непрерывной извилистой  нити. За тем прямо на него укладываем в два ряда специальный шнур. Все это в дальнейшем надежно защитит дно лодки от протекания.

Если герметика нет, заменяем его обычной краской, если нет нити — кладем паклю.

Завершив это, осторожно накладываем вырезанный кусок жести на лодку, выравниваем и начинаем его крепить.

Для закрепления можно использовать оцинкованные саморезы с прессшайбой или гвозди. В данном случае крепим проверенным годами методом — т.е. гвоздями (1,8х32). Начинаем работу с середины и движемся к краям. Работа монотонная и нудная, но торопиться не следует — торчащие гвозди не добавят красоты.

Как часто нужно их колотить показано  на фото.

Те места, в которых жесть выступает за края более чем на 5мм, обрезаем. Оставшееся простукиваем молотком, загибая на борт.

Нос лодки нуждается в защите, его покрываем все той же жестью. Измеряем и вырезаем нужный кусок в виде прямоугольника.

На ту часть бортов, которая закроется оцинковкой, предварительно пропитанной антисептиков (вообще, к этому времени лодку нужно хотя бы одним слоем покрыть пропиткой), наносим герметик с нитью. После этого прикладываем как показано на фото лист и приколачиваем его.

Края жести не должны выходить за пределы носа-треугольника, иначе гвозди выйдут наружу.

Сверху и снизу оцинковку укладываем друг на друга, обрезая лишнее и также крепим гвоздями. В результате получится отличный нос, только очень острый. Поэтому его кончик сминаем или обрезаем, чтобы потом не повредить об него болотники или рыболовные снасти.

Новая лодка на водоеме обязательно привлечет к себе внимание, чтобы как то обезопасить ее от посягательств или чтобы ее не унесло течением, делаем крепление для цепи в носовой части. Для это нам понадобиться длинный болт или шпилька. Сверлим отверстие в бортах ровно по диаметру шпильки, закрепив ее, отпиливаем лишне ножовкой по металлу.

Лодка практически готова. Покрываем ее дополнительно еще 2 слоями пропитки и оставляем на просушку в тени.

Если есть желание, можно сразу позаботиться о защите дна лодки, покрыв его краской. Оцинковка с наружной стороны, контактирующая с водой, со временем разрушается без дополнительного покрытия.

Чтобы по дну из жести было комфортно ходить и она не гремела,  необходимо предусмотреть деревянный настил. Он может быть самой разнообразной конструкции. Например такой.

Вот теперь можно уверенно сказать, что лодка готова! Лодка с оцинкованным дном намного легче чем с деревянным, да и в процессе эксплуатации ее в дальнейшем будет легче готовить после зимовки к очередному сезону. По прочности она ни сколько не уступает другим. Например, у моей предыдущей старой лодки через 10лет использования сгнили борта, а дну хоть бы что.

Да, и еще — не жалейте антисептика, именно его, а не краски, он значительно лучше противостоит разрушению дерева.

Если в итоге у вас получится что-то подобное или даже лучше, можно вас поздравить с успешным делом.

Представляю несколько итоговых фото разных людей:

По материалам: grossoxota.ru

Видео уроки по изготовлению лодок своими руками

Лодка из фанеры

Лодка из листа железа


Художественные изделия из деревянных лодок по лучшей цене — Выгодные предложения на изделия из деревянных лодок от мировых продавцов деревянных лодок

Отличные новости !!! Вы попали в нужное место для искусства деревянных лодок. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая деревянная лодка искусства в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили свою деревянную лодку на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в предметах искусства деревянных лодок и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Wooden boat art по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

фотографий Jon-boat от комплектовщиков деревянных лодок

Jon-boat фото из наборов деревянных лодок

Классика Лодка Louisiana Jon
Деревянная лодка
Планы
фотографии от строителей

(щелкните изображение, чтобы увеличить)


Здравствуйте, меня зовут Джошуа Уайт, и с жажда проекта и радость снова начать рыбалку (просто переехал из пустыни на юге Калифорнии в прекрасный Вашингтон Состояние), я наткнулся на вашу страницу в поиске, «построить деревянную лодку» I продано.
(нажмите здесь, чтобы Комментарии Джошуа и фотографии зданий)


Вот несколько фотографий моего недавнего закончил лодку Джона. Я приобрел винтажный 18-сильный лодочный мотор Johnson 1958 года выпуска. недавно, и я просто не чувствовал себя нужным ставить его на новую алюминиевую лодку. Когда я наткнулся на ваши планы лодки Джона в Интернете, я знал, что они просто билет.(нажмите здесь, чтобы комментарии и фото здания)


Спасибо за планы и опыт. Я получил огромное удовольствие, создавая это. Много людей зашли, пока лодка находилась в стадии строительства, а также когда он был закончен, чтобы сказать им нравилось смотреть, как он строится. Какой приятный комплимент.

Наслаждайтесь фотографиями и видео.

Генри Лоуренс

Brandon, MS (нажмите здесь, чтобы Комментарии и фотографии Генри)


Спасибо за отличный набор планов и за то, что подарили мне хобби-проект. Моя жена и сын были замечательными помощниками, когда мне было нужно сдвинуть корпус. Люди, которые видели мою лодку, удивляются, что кто-то нашел время и приложил усилия, чтобы построить лодку.Я недавно проехал мимо наши местные магазины Bass Pro и распилили стопки форм для печенья Джон лодки в их складском дворе, каждая просто как и все остальные. Моя лодка уникальна, я знаю каждую деревяшку, винт, полоска герметика и полоска стеклоткани. Я не убирал краска капает, потому что я думаю, что они придают характер и индивидуальность моя лодка.
Если вы все когда-нибудь приедете в Северо-Западную Флориду (Дестин / Форт-Уолтон-Бич область), позвоните мне, и я буду рад показать ее вам.Благодарность еще раз!

Фрэнк Уич

Найсвилл, Флорида 32578 (нажмите здесь, чтобы увидеть комментарии и фотографии Фрэнка)


в весной 08 года я впервые увидел дом, построенный Джон Боут озеро здесь, в Северной Вирджинии. Я был так впечатлен, что посмотрел на Интернет для получения некоторой информации и нашел ваш веб-сайт.Я купил твой в планах и начинаем строить сразу. Строительство не заняло много времени лодка. Другое дело — обвал, стекловолокно и шлифовка. Не смог зимой делать много стекловолокна.

Макс Гуджион

Манассас, VA 20110 (нажмите здесь, чтобы Макс комментарии и фотографии)


Заказал мои планы в начале прошлого года и закончил через шесть месяцы.На капитальный ремонт, покраску и ремонт прицепа ушло почти больше времени. законченный. Сделал пару модификаций, в основном изменив высоту по бокам до 21 дюйма — выдерживает более грубую воду. Длина 15 футов 8 дюймов, дно 4 фута. и почти 6 футов шириной вверху. У меня есть одно водонепроницаемое отделение в фронт, который спускается в другой отсек, который я держу на якоре, веревки, и др. и имеет сливное отверстие. Я делал снимки на каждом этапе конструкция и альбом тоже довольно крутые.Наслаждайтесь приносить когда компания приходит. Они не могут поверить, что я на самом деле сделал лодка сама.

Как видно на фотографиях, моя жена и трое мальчиков наслаждаюсь нашей новой лодкой !!! Я купил 18-сильный Nissan у Кабелы, чтобы переехать к нам. в и из рыболовных ям.

Еще раз спасибо,

S’Bone (нажмите здесь, чтобы увидеть Альбом Робина)



«Есть действительно прекрасно провели время, строя лодку.Ваши планы были очень полезны и легко следовать. Надеюсь, это первое из многих, что я создаю и наслаждаться. Спасибо, что сделали процесс строительства таким увлекательным «.

Скотти прислал нам отличная история строительства с множеством хороших комментариев.
(нажмите здесь, чтобы увидеть Скотти комментарии и фотографии)


Дядя Джон, Ничего себе, это было весело строить и самое лучшее, что я настраиваю его так, как я хочу быть.Обратите внимание на зеленый ящик для инструментов для ценных вещей, переднее крепление заподлицо. люки для хранения и «другое» оборудование. Я нарисовал Шервин-Вильямс. «Суперкраска» глянцевый, гарантия 25 лет, 2 слоя. Эта краска действительно сложно. 3 полозья снизу, шипы внутри и 2х10, обрезанные для Подходит для вспомогательных косынок, делает эту лодку прочной! Также обратите внимание на усиленный транец.

Джо Гринер (нажмите здесь, чтобы увидеть больше фотографий Лодка Джо)


Вот изображение вашего Джон лодка, которая я построен.я выбрал размер 15 футов 8 дюймов, его 4 фута шириной внизу. Как вы видете я поставить третье сиденье и переднюю палубу, затем закрыть для хранения и проходимость, чтобы получить немного большей жесткости. я также добавил еще четыре стрингера на дно для столь необходимой прочности. С 25 л.с. Merc. толкнув ее на 25 MPH, вы поймете, почему ей нужно много усиление.

Рабочий предоставленные вами рисунки мы точный и легкий в использовании.

Ваш Поистине Боб Шефер


Сказка о двух лодках. Планы неплохие, я их почти понял и они достаточно либеральны, чтобы позволить индивидуализировать дизайн.Но у меня не было навыков или опыта в строительстве лодок. Так что я сделал единственное логичная вещь, чтобы преодолеть кривую обучения, я построил каноэ и лодка в то же время. Поскольку я решил построить две лодки, безусловно квалифицировал меня как эксперта, я прочитал оба набора планов, поэтому, будучи «экспертом», я позволил себе большие вольности с дизайном каждого.

нажмите здесь, чтобы увидеть больше комментариев и фотографий

‘Фриц’ Nordengren «Цифровой рассказчик»
прислал нам ссылку на свой сайт «Строительство рыбацкой лодки».
Поистине выдающийся, обширный диалог, дополненный слайд-шоу.

щелкнуть здесь, чтобы посетить сайт Фрица.


Кен Лодка Abrahams Jon
(нажмите на изображения для увеличения)

Посмотреть набор планов

вернуться на предыдущую страницу

Связаться с нами Информация

Посетите наш домашняя страница

Лодка Планы | Landsailer | Прокрутка Увидел Узоры

Ссылки

Обязательно добавьте нашу страницу в закладки перед тем, как уйти.

ПЛАНЫ ЛОДКИ, ПЛАНЫ ЛОДКИ BRUCE ROBERTS, КОМПЛЕКТЫ ЛОДОК, ОСНОВАН в 1966 г., ОФИЦИАЛЬНЫЙ ВЕБ-САЙТ 400 планы лодок Планы ПАРУСНЫХ ЛОДОК МОЩНЫЕ ЛОДКИ; моторные лодки; стальные ЛОДКИ; чертежи алюминиевых лодок; планы лодок из стеклопластика; чертежи деревянных лодок из эпоксидной смолы, чертежи фанерных лодок,

ПАРУСНЫЕ ЛОДКИ
планы лодки и ПОЛНАЯ РАМА УЗОРЫ

ПАРУСНЫЕ И МОЩНЫЕ КОШКИ:
ЕВРО КАТАМАРАН 1300 АЛЮМИНИЙ
БЫСТРЫЙ ПАРУСНЫЙ КОТ ДЛЯ МИРОВОГО КРУИЗА
Алюминиевый парусный катамаран в планах

ЕВРО КАТАМАРАН 1500 АЛЮМИНИЙ
БЫСТРЫЙ ПАРУСНЫЙ КОТ ДЛЯ МИРОВОГО КРУИЗА
Алюминиевый парусный катамаран в планах

CATAMARAN 35 FIBERGLASS
Power / Sailer CATAMARAN планы лодок
МОЩНОСТЬ / ПАРУС — ПРИБРЕЖНЫЙ КРЕЙСЕР

КАТАМАРАН 395 FIBERGLASS
МОЩНОСТЬ / ПАРУС — ПОБЕРЕЖНЫЙ КРУИЗ

Мощность / Парусник CATAMARAN
планы лодок

КАТАМАРАН 400 АЛЮМИНИЙ
МОЩНОСТЬ / ПАРУС ДЛЯ ПРИБРЕЖНЫХ КРЕЙСИНГ

Мощность / Парусник CATAMARAN
планы лодок

КАТАМАРАН 46, 465 470 FIBERGLASS
МОЩНОСТЬ / ПАРУС ДЛЯ ПРИБРЕЖНЫХ КРУИЗОВ

Мощность / Парусник CATAMARAN
планы лодок

КАТАМАРАН 60 АЛЮМИНИЙ
МОЩНОСТЬ / ПАРУС ДЛЯ ПРИБРЕЖНЫХ КРЕЙСИНГ

Мощность / Парусник CATAMARAN
планы лодок

КАТАМАРАН 675 АЛЮМИНИЕВЫЙ
МОЩНОСТЬ / ПАРУС ДЛЯ МИРОВОГО КРУИЗА

Мощность / парусник CATAMARAN

КАТАМАРАН 65 MS ALU.ИЛИ FIBERGLASS
FAST SAILING CAT FOR WORLD CRUISING
Motor Sailing CATAMARAN Планы лодок

ЕВРО КАТАМАРАН 2000 АЛЮМИНИЕВЫЙ
БЫСТРЫЙ ПАРУСНЫЙ КОТ ДЛЯ МИРОВОГО КРУИЗА

Планировка парусной лодки CATAMARAN

ЕВРО КАТАМАРАН 1900 И 2400 АЛЮМИНИЙ
FAST SAILING CAT FOR WORLD CRUISING

Sailing CATAMARAN Планы лодок

CAT 785 CAT Режущие файлы ALUMINIUM
FAST POWER CAT FOR WORLD CRUISING

POWER CATAMARAN планы лодок

РАСПЫЛИТЕЛЬНЫЕ ПАРУСНИКИ :
Планы лодок и ПОЛНЫЕ РАЗМЕРЫ

Спрей 22 Прицепная парусная лодка схем лодок
Spray 27
Прицепная парусная лодка планы лодок
Spray 28 Планы круизных парусников
Спрей 33
Крейсерская парусная лодка планы лодок
Планы круизной парусной лодки Spray 36
Spray 38
Крейсерская парусная лодка планы лодок
Spray 40
Крейсерская парусная лодка планы лодок
Spray 55
Крейсерская парусная лодка планы лодок

Сцепная парусная лодка C-Spray 30, план
C-Spray 34
RB Cruising Sailboat чертежи
C-Spray 36
RB Cruising Sail boat чертежи
C-Spray 38
RB Cruising Sailboat чертежи
C-СПРЕЙ 425 Парусник круизный чертежи
C-Spray 45
Крейсерская парусная лодка RB планы
C-Spray 50
RB Cruising Sail boat чертежи

МОТОРНЫЕ ПАРУСНЫЕ ПЛАНЫ

КРЕЙСЕРСКИЕ ПАРУСНИКИ:
B планы овса и полноразмерные модели

ROBERTS 15 ЛОДКА ИЗ АЛЮМИНИЯ
ROBERTS 19 Прицепная парусная лодка чертежи лодки
ROBERTS 246
Приводной парусник схем лодок
ROBERTS 25
Прицепная парусная лодка схем лодок
ТОМБА 24 26 28 305330
ROBERTS 28
Круизная парусная лодка Планы
ROBERTS 310
Парусная лодка чертежи
GOLDEN HIND 34
Круизная парусная лодка чертежи
ROBERTS 345
Крейсерская парусная лодка Планы
ROBERTS 35
Парусная лодка чертежи
ROBERTS 36
Крейсерская парусная лодка планы
ROBERTS 370
Парусная лодка чертежи
РОБЕРТС 392
Парусник чертежи
Парусный траулер PCF 40
ROBERTS 43 Чертежи парусной лодки
РОБЕРТС 44
Парусник чертежи
ROBERTS 410
Круизная парусная лодка Планы
ROBERTS 432
Крейсерская парусная лодка Планы
ROBERTS 434
Парусная лодка чертежи
NEW YORK 46
Круизная парусная лодка планы
ROBERTS 532
Парусная лодка чертежи
НЬЮ-ЙОРК 55
Парусник чертежи
VOYAGER DS 543
W / E схемы лодки
ВОЯДЖЕР 600 W / E Парусник чертежи
НОВЫЙ
NEW YORK 600 CUSTOM лодка планы
ROBERTS 58
Парусная лодка чертежи
NEW YORK 65
Парусник чертежи
Планы лодки TRADER 65 Cargo Ketch
VOYAGER DS 655
W / E Парусник
VOYAGER DS 760 Планы W / E Sailboat

ПАРУС ЛОДКИ
РЕЗКА ФАЙЛОВ
планы лодок и ЧПУ


СПРЕЙ 27 Круизная парусная лодка
Напильники и пилки B
овсяные планки

СПРЕЙ 340
Парусник
Напильник и планы лодок

СПРЕЙ 370 Круизная парусная лодка
Напильники и

планы лодок

SPRAY 40
Парусная лодка
Нарезка файлов и
схемы катера

СПРЕЙ 40 P
Крейсерская парусная лодка
Нарезка файлов и
планы лодок

СПРЕЙ 460 A Парусная лодка
Нарезка файлов и

планы лодок

СПРЕЙ 460 C Круизная парусная лодка
Нарезка файлов и

планы лодок

СПРЕЙ 475 Radius Chine

Режущие файлы и планы лодок

СПРЕЙ 52
Моторный парусник
Напильники для резки и планы лодок

СПРЕЙ 58
Парусник
Нарезка файлов и
планы лодок

VOYAGER 388
Парусная лодка
Нарезка файлов и
планы лодок

VOYAGER 432
Парусник
Нарезка файлов и
планы лодок

VOYAGER DS 440 Парусная лодка
Нарезка файлов и

схемы лодки

VOYAGER 450
Парусник
Нарезка файлов и
планы лодок

VOYAGER 495 Парусная
Нарезка файлов и

планы лодок

VOYAGER 542
Парус лодка
Нарезка файлов и
планы лодок VOYAGER DS 544 Парусная лодка
Нарезка файлов и
схемы лодки

VOYAGER DS 655
Парусник
Нарезка файлов и
схемы катера

VOYAGER 765
Парусная
Нарезка файлов и
схемы катера

Парусный траулер PCF 40
Режущие файлы и планы лодок

TRAVELER 45
Парусный траулер
Нарезка файлов и
планы лодок

КАТАМАРАН 65 MS СТАЛЬ
КАТАМАРАН
планы лодок

СПЕЦИАЛЬНЫЕ ЦЕНЫ

ПЛАНЫ ДЛЯ ВЛАДЕЛЬЦЕВ ЛОДКИ

400 ЛОДКИ

ТРИ ПЛАНА ОБУЧЕНИЯ УПАКОВКА

ПАРУСНИКИ 39 футов / 11.От 8 м до 55 футов / 16,75 м

ПЛАНЫ ИССЛЕДОВАНИЙ

МОТОРНЫЕ ЛОДКИ
планы лодки и ПОЛНОРАЗМЕРНЫЕ УЗОРЫ РАМЫ

СТЕКЛО И АЛЮМИНИЕВЫЕ СИЛОВЫЕ КАТАМАРАНЫ
ПЛАНЫ ЛОДКИ И ПОЛНЫЕ РАЗМЕРЫ
КАТАМАРАН 35 СТЕКЛО
Мощность / Парусник CATAMARAN
Чертежи лодки
КАТАМАРАН 39 СТЕКЛО

Планы моторных / парусных лодок

КАТАМАРАН 400
АЛЮМИНИЙ
Мощность / Парусник
КАТАМАРАН Чертежи лодки
CATAMARAN 46 FIBERGLASS
Power / Sailer КАТАМАРАН Чертежи лодки
КАТАМАРАН 60
АЛЮМИНИЙ
Мощность / Парусник
CATAMARAN B овсяные планки
КАТАМАРАН 65 MS ALU.И FG
Мотор Парусный КАТАМАРАН Схема катера

НОВАЯ КАТАМАРАН PS 675 ALU. И FG
Мощность / Парусник
КАТАМАРАН Схемы катера

НОВАЯ 78 футов / 24 м — 70 футов / 21 м — 65 футов / 20 м
КАТАМАРАНЫ FAST POWER из стекловолокна.

НОВЫЙ CAT 785 КАТАМАРАН Напильники и пр.
Мощность КАТАМАРАН Лодка CAT в чертежах

NEW CAT 1900 и CAT 2400 Резка файлы и т. д.
Мощность / парусник КАТАМАРАН Чертежи лодки

НОВАЯ Евро Катамаран 700 Чертежи лодки
& Образцы форм Fast Fiberglass Catamaran

ПАРОМЫ И ПЕРЕВОЗЧИКИ.

ЛОДКИ — Сталь планы лодок

РЫБНЫЕ И РАБОЧИЕ ЛОДКИ Чертежи лодок
и ПОЛНЫЕ РАЗМЕРЫ
Длинная лодка 21 Fisher-Cruiser планы лодок
Длинная лодка 25 Fisher-Cruiser планы лодок
COASTWORKER 25 Fisherman / Планы рабочих судов
COASTWORKER 28 Fisherman / Чертежи рабочего катера

МАРЛИН 28 Планы FISHER-WORKBOAT
COASTWORKER 30 Планы Fisher / Workboat
ПОБЕРЕЖЬЕ 32 Рыболовецкая / рабочая лодка планы лодок
COASTWORKER 310 ПАРОМ
планы лодок
ПОБЕРЕЖЬЕ 35 Планы рыболовного / рабочего катера
ПОБЕРЕЖЬЕ 36 Чертежи рыболовного / рабочего катера
ПОБЕРЕЖЬЕ 37 Чертежи рыболовного / рабочего катера
ПОБЕРЕЖЬЕ 40 Чертежи рыболовного / рабочего катера
НОВЫЙ РАБОЧАЯ ЛОДКА 20 м S, A, WE, Планы
CABO 50 Fisherman из стекловолокна
планы лодок
НОВЫЙ WR 52 SPORT Рыбак планы лодок
АТЛАНТИК 550 Спорт Фишер планы лодок
НОВАЯ ФИШЕР 88 — 26м РЫБОЛОВ
НОВАЯ CAT 785 КАТАМАРАН Резка файлов и т. Д.
Конструкция из стекловолокна.
РЫБАК 1600 и 1800 Напильники для резки

НОВЫЕ ПЛАНЫ РЫБАЛКИ И РАБОТЫ НА ЛОДКЕ

МОТОРНЫЕ ЛОДКИ И ТРАУЛЕРЫ
планы лодок и ПОЛНЫЕ РАЗМЕРЫ
Waverunner 25 Сталь схемы катера
Waverunner 285 FG Планировка глиссирующей лодки
Waverunner 28 Steel Powerboat планирует
НОВЫЙ ПОДСТАВКА 28 Траулер планы лодок
НОВАЯ ЕВРО 910 Чертежи стальных лодок
НОВЫЙ ПОДСТАВКА 32 Траулер планы лодок
НОВЫЙ
COASTWORKER 310 Рабочая лодка планы лодок
Схема катера Waverunner 342 Family Cruiser
НОВЫЙ ПОДСТАВКА 36 Траулер чертежи лодки
COASTWORKER 36 Рыбак
планы лодок
Waverunner 38 Power
планы лодок
Парусный траулер PCF 40 планы лодок
CABO 50 Стекловолокно Рыбак
ЕВРО 1200 Мощность
планы лодок
ТРАУЛЕР ЯХТА 420

Waverunner 44 Моторная лодка, чертежи
Waverunner 45 Motor Yacht эскизы яхты
TY 470 FG или W / E схемы
ТРАУЛЕР YACHT 485 WE схема лодки
НОВАЯ
ЕВРО 1400 Семья FG планы лодок
ATLANTIC 50 Sport рыболов схемы катера
ATLANTIC 550 Спортивный рыболов планы лодок
Waverunner 52 Модель моторного катера
НОВАЯ Модель лодки TRAWLER 52
Waverunner 55 Проекты моторных лодок
Waverunner 65 Мощность
планы лодок
Waverunner 655 Стоимость катера
EURO 2150 Планы W / E Powerboat
Waverunner 75 Проекты моторных лодок
NEW 2400 евро Чертежи моторных лодок
ЕВРО 1900 Проекты моторных лодок
ТРАУЛЕР 52
схемы лодки
TRAWLER 40/42
схемы лодок
TY 470 FIBERGLASS или W / E схемы лодок
N EW ТРАУЛЕРНАЯ ЯХТА 585 планы лодок
N
EW ТРАУЛЕРНАЯ ЯХТА 650 планы лодки
N EW EURO 2400 — 2600 Лодка из стекловолокна планы
EURO 3200 FG, ST, ALU Моторная яхта

МОТОРНЫЕ ЛОДКИ
РЕЗКА ФАЙЛОВ
планы лодок и ЧПУ

ПАРОМЫ И ПЕРЕВОЗЧИКИ.
С ФАЙЛАМИ ДЛЯ РЕЗКИ

РЫБАЛКИ / РАБОЧИЕ ЛОДКИ
С НАРЕЗКОЙ НАПИЛОВ
ПОБЕРЕЖЬЕ 28
Напильники и чертежи лодок

ПОБЕРЕЖЬЕ 1000
Напильники и чертежи лодок
COASTWORKER 1200
Напильники и чертежи лодок
РЫБАК 1600 и 1800
Напильники и чертежи лодок
NEW FISHER 88 — 26м FISHERMAN
Конструкция из стекловолокна.
ATLANTIC 40-1200 Спортивный рыбак
Напильники и чертежи лодок
ATLANTIC 50 Sport рыбак
Напильники и чертежи лодок

Моторные лодки
С НАРЕЗКОЙ
НОВЫЙ
КАТАМАРАН 400
МОЩНОСТЬ /
CAT АЛЮМИНИЙ
НОВИНКА КАТАМАРАН 65 MS
СИЛОВОЙ КАТАМАРАН

НОВЫЙ КАТАМАРАН PS 675
МОЩНОСТЬ
КАТАМАРАН
НОВАЯ CAT 1900 и CAT 2400 Резка файлы и т. д.
НОВАЯ CAT 785 КАТАМАРАН
СИЛОВОЙ КАТАМАРАН

ПОБЕРЕЖЬЕ 28 Рыболовное судно
Напильники и чертежи лодок

1000
евро Моторная лодка Напильники и чертежи лодок
1200
евро Кормовая кабина Режущие файлы и чертежи лодки
ЕВРО 1200
Кормовая каюта Файлы для раскроя и чертежи лодки
1400
евро Моторный катер Напильники и чертежи лодок
ЕВРО 1600 НОВЫЙ ВЕРСИЯ
Моторный катер Файлы для резки и чертежи лодок
EURO 1900
Напильник для резки моторного катера и чертежи лодок
ЕВРО 2000
Моторный катер Файлы для резки и чертежи лодок
EURO 2300
Напильник для резки и чертежи лодок моторной лодки
ЕВРО 2600

Моторный катер Файлы для резки и чертежи лодок

TRAWLER YACHTS
С ФАЙЛАМИ ДЛЯ РЕЗКИ

ПАРУСНЫЙ ТРАУЛЕР PCF 40
Напильники и чертежи лодок
ТРАУЛЕР ЯХТА 420
TRAVELER 45 ПАРУСНЫЙ ТРАУЛЕР
Напильники и чертежи лодок
СПРЕЙ ТРАУЛЕР 475
Файлы для резки и чертежи лодок
Напильники и чертежи лодок
ТРАУЛЕРНАЯ ЯХТА 41
Напильники и чертежи лодок
TRAWLER YACHT 43

Файлы для резки и чертежи лодок
ТРАУЛЕР ЯХТА 485
Напильники и чертежи лодок
ТРАУЛЕРНАЯ ЯХТА 520
Напильники и чертежи лодок
ТРАУЛЕРНАЯ ЯХТА 55
Напильники и чертежи лодок
ТРАУЛЕРНАЯ ЯХТА 57
Алу.
Напильники и чертежи лодок
ТРАУЛЕР ЯХТА 620
Файлы для резки и чертежи лодок

НОВАЯ ТРАУЛЕР ЯХТА 680
Файлы для резки и чертежи лодок

SHIPMODELL: Модели кораблей из Венгрии

Szeretném ha cikkeimmel — это простая модель kedvet csinálhatnék mások számára e szép hobby iránt.Az oldalon megtekinthető néhány — szerintem kiváló — munka és egypár mondat vagy rövid történet a modell tágeryáról, mely sok esetben történelmi jelentőségű
Az oldal célja a magyar hajómodellezők munkáinak bemutatása, ismertesese a hazai és nemzetközi érdeklődök számára.
Szívesen fogadom azon modellezők és hajóépítők jelentkezését, közölt email címen, akik úgy gondolják munkásságukat érdemes a nagyközönség, a világ felénié megmutnié.

Az oldal tartalmában sok esetben, lépésről lépésre végig követhető egy hajómodell építése mig végül minden megszületik a minden esetben egyedi hajójdésósó.
Többfajta építési technikának lehetnek tanúi. Megtalálhatóak a teljesen a fa építésű; üvegszálas gyanta technikával készült; fémhéjazatú úgymint: vörösréz, sárgaréz vagy horganyzott lemez; маньяг építésű; vegyes építésű anyagfelhasználással készült hajómodellek.
Bemutatott modellek között több olyan — это van amely ténylegesen úszóképes, távírányításu hajó. Игази gőzgéppel felszerelt, gőzhajók működése is megtekinthető
Modellek a világtörténelem részévé vált hajókat szemléltetik de sokan közülük, аз itthoni köztudatban már mondhatni feledésbe ment, magyar hajózás törtététaknelmzene.
E tekintetben talán, модель bemutatott újból ösztönzőleg hatnak a látogató számára, hogy felelevenítse megőrizze és ápolja a magyar hajózás hagyományait.

Хотелось бы, если бы я своими статьями создавал настроение и дарил работы для других для этого красивого хобби. Здесь вы можете увидеть коллекцию моделей кораблей из Венгрии, которые можно осмотреть, и пару предложений или коротких рассказов об объекте модели, который во многих случаях имеет историческое значение.
Многие из представленных здесь моделей имеются в продаже.Все модели, построенные на основе сращивания, не содержат сборных компонентов, поэтому их можно рассматривать как уникальные.
Если вы хотели бы приобрести одну из представленных моделей кораблей, отправьте свое предложение, и мы свяжемся с вами с владельцем модели, чтобы вы могли заключить сделку. Вы должны знать, что в большинстве случаев для реализации модели высокого уровня могут потребоваться годы и даже тысячи рабочих часов.
Вы можете сохранить копии всех фотографий для себя, но не можете использовать их для каких-либо деловых целей.Вы должны получить официальное разрешение владельцев модели, если вы хотите использовать фотоматериалы этого сайта в коммерческих целях. Доступно еще много HQ фото представленных моделей кораблей.

Выставка деревянных лодок

  • Дом
  • мероприятия
    • Семейная лодка
    • Concours d’Élegance
    • Демонстрации
    • Я сам построил
  • Билеты / Путешествие
    • Билеты
    • Направления путешествия
    • Где припарковаться
    • Информация об отеле
  • Экспоненты
    • Информация для экспонентов
  • карта
  • Галерея
  • Связаться с нами
Меню

Улица адрес

Город, штат, почтовый индекс

2073594651

Ваш собственный текст здесь

  • Дом
  • мероприятия
    • Семейная лодка
    • Concours d’Élegance
    • Демонстрации
    • Я построил это сам
  • Билеты / Путешествие
    • Билеты
    • Направления путешествия
    • Где припарковаться
    • Информация об отеле
  • Экспоненты
    • Информация для экспонентов
  • карта
  • Галерея
  • Связаться с нами

Наборы чертежей деревянных лодок Arch Davis Design —

Нажмите ниже, чтобы узнать больше о
Penobscot 13 Планы лодок

Penobscot 13
Длина: 12 футов 9 дюймов
Ширина: 4 фута 3 дюйма
Вес: 155 фунтов.
Планы лодок, комплекты лодок, паруса и многое другое.

Study Package: 15,00 $
Для Penobscot 13, 14 и 17 Планы лодки
: 125,00 $ Комплект рамы
: 500,00 $ Комплект эпоксидной смолы
: подробности уточняйте по телефону
Пакет фанеры: уточняйте детали
Паруса, комплекты такелажа, мачты, лонжероны и т. Д .: Для получения подробной информации звоните
Чтобы узнать стоимость доставки, нажмите здесь
Перейти к бланку заказа


Нажмите ниже, чтобы узнать больше о
Penobscot 14 Планы лодок

Penobscot 14
Длина: 14 футов 0 дюймов
Ширина: 4 фута 6-1 / 2 дюйма
Вес: 155 — 175 фунтов.
Планы лодок, видео, комплекты лодок, паруса и многое другое.

Учебный пакет: 15,00 $
Для Penobscot 13, 14 и 17 Планы кораблей
: 125,00 $
* Видео: 35,00 $ | DVD: 35,00 $ Комплект рамы
: 850,00 $ Комплект эпоксидной смолы
: подробности по телефону
Пакет фанеры: подробности по телефону
Паруса, такелажные комплекты, мачты, лонжероны и т. Д .: Подробности по телефону
Стоимость доставки, нажмите здесь
Перейти к бланку заказа

* Отличное видео-введение в основы судостроения, При этом подробно показано, как построить 14 пенобскота — 117 минут.

Нажмите ниже, чтобы узнать больше о
Penobscot 17 Планы лодок

Penobscot 17
Длина: 17 футов 0 дюймов
Ширина: 5 футов 4 дюйма
Вес: 260 — 300 фунтов.
Чертежи лодки, паруса, комплекты такелажа и т. Д.

Study Package: 15,00 $
для Penobscot 13, 14 и 17 Планы лодки
: 200,00 $ Комплект переборки
: 975,00 $ Комплект эпоксидной смолы
: подробности уточняйте. Для получения подробной информации звоните
Чтобы узнать стоимость доставки, нажмите здесь
Перейти к бланку заказа


Нажмите ниже, чтобы узнать больше о лодке
12 футов Мэн Пипод Планы

12 футов Мэн Пипод
Длина всего: 12 ′ 3 ″
Длина ватерлиния: 10 ′ 7 1/2 ″
Ширина: 4 ′ 5 ″
Осадка, доска вверх: 0 ′ 6 ″
Осадка, доска вниз: 2 ′ 3 ″
Парус площадь: 61 кв.футов
Вес: 85 фунтов.

Study Package: 12.00 $
Планы лодки: 125.00 $
DVD: 35.00 $
Frame Kit: 575.00 $
Epoxy Kit: 310,15 $
Plywood Package: 154,35 $
Sails, комплекты такелажа, мачты, лонжероны и другие предметы
Стоимость доставки см. здесь
Перейти к бланку заказа


Нажмите ниже, чтобы узнать больше о
Планы лодки Sand Dollar

Планы лодки Sand Dollar
Длина: 11 футов 0 дюймов
Ширина: 3 фута 10 1/2 дюйма
Вес: 95–120 фунтов.
Планы лодок, видео, комплекты лодок, паруса и многое другое.

Учебный пакет: 12,00 $
Планы лодки: 125,00 $
Видео: 35,00 $ | DVD: 35,00 $ Комплект рамы
: 550,00 $ Комплект эпоксидной смолы
: подробности уточняйте.
Пакет фанеры: подробности звоните
Паруса, такелажные комплекты, мачты, лонжероны и т. Д .: Подробности можно узнать по телефону
Стоимость доставки: нажмите здесь
Перейти к форме заказа


Нажмите ниже, чтобы узнать больше о
Лодка Веселой чайки Планы

Веселая чайка
Длина: 15 футов 9 дюймов
Ширина: 4 фута 5 дюймов
Вес: 225 фунтов
Планы лодки, видео / DVD, комплект эпоксидной смолы, паруса и многое другое

Учебный пакет: 12 долларов США.00
Планы лодки: $ 200.00
Видео: $ 35.00 | DVD: 35,00 долларов США
Эпоксидный комплект: подробности по телефону
Предварительно вырезанный комплект: 1450 долларов США Комплект фанеры
: подробные сведения можно получить по телефону
Паруса, такелажные комплекты, мачты, рангоуты и т. Д.: Подробности по телефону
Стоимость доставки см. Здесь
Перейти к Бланк заказа


Нажмите ниже, чтобы узнать больше о
Ace 14 Boat Планы

Ace 14
Длина: 14 футов 4 дюйма
Ширина: 5 футов 7 дюймов
Чертежи лодки, паруса.

Учебный пакет: 12,00 долларов
Планы лодки: 125,00 долларов
Комплект эпоксидной смолы: подробности по телефону
Пакет из фанеры: подробности по телефону
Паруса, комплекты оснастки и т. Д.


Нажмите ниже, чтобы узнать больше о
Чертежи нежной лодки Грейс

Grace’s Tender
Длина 8 футов 0 дюймов
Ширина 4 футов 0 дюймов
Черновая доска вверх, 5 дюймов, доска вниз, 2 футов 0 дюймов
Площадь парусов 39 SF
Вес 55 фунтов

Планы лодки: 110 долларов.00
DVD: 35,00 долл.
Комплект для гребли: 1 295 долл.
Парусный комплект: 1 500 долл.
Парус: 367,00 долл.
Комплект оснастки: 97,50 долл.
Эпоксидный комплект: подробности уточняйте. Стоимость доставки
, нажмите здесь
Перейти к бланку заказа


Нажмите ниже, чтобы узнать больше о
Чертежи лодок Jiffy V-22

Jiffy V-22
Длина: 22 фута 6 дюймов
Ширина: 8 футов 6 дюймов
Планы лодки.

Учебный пакет: 12 долларов США.00
[Для всех дизайнов Jiffy]
Планы лодки: 275,00 долларов
Комплект эпоксидной смолы: подробности по телефону
Пакет из фанеры: подробности по телефону
Стоимость доставки см. Здесь
Перейти к бланку заказа


Нажмите ниже, чтобы узнать больше о
Планы лодок Jiffy 22

Jiffy 22
Длина: 22 фута 6 дюймов
Ширина: 8 футов 6 дюймов
Планы лодки.

Учебный пакет: 12,00 долларов США
[Для всех проектов Jiffy]
Планы лодки: 110 долларов США.00
Комплект эпоксидной смолы: звоните, чтобы узнать подробности
Пакет фанеры: звоните, чтобы узнать подробности
Чтобы узнать стоимость доставки, нажмите здесь
Перейти к Форма заказа


Нажмите ниже, чтобы узнать больше о
Планы лодок Jiffy 9-7

Jiffy 9-7
Длина: 9 футов 7 дюймов
Ширина: 4 фута 5 дюймов
Планы лодки.

Учебный пакет: 12,00 долларов США
[Для всех проектов Jiffy]
Планы лодки: 45,00 долларов США
Комплект эпоксидной смолы: звоните, чтобы узнать подробности
Пакет фанеры: звоните, чтобы узнать подробности
Стоимость доставки, нажмите здесь
Перейти к бланку заказа


Нажмите ниже, чтобы узнать больше о
План лодки Bay Pilot 18

Пилотный отсек 18
Длина 18 футов 0 дюймов
Ширина 7 футов 3 дюйма
Планы лодки, эпоксидный комплект, фанерный пакет

Учебный пакет: 12 долларов.00
Планы лодки: 275,00 долларов
Комплект эпоксидной смолы: подробности по телефону
Пакет из фанеры: подробности по телефону
Для получения информации о стоимости доставки щелкните здесь
Перейти к бланку заказа


Нажмите ниже, чтобы узнать больше о
Чертежи корабля Jack Tar

Jack Tar
Длина: 26 футов 2 дюйма
Ширина: 9 футов 3 дюйма
Планы лодки.

Учебный пакет: 12,00 долларов
Планы лодки: 140,00 долларов
Полноразмерные выкройки: 300 долларов.00
Комплект эпоксидной смолы: звоните, чтобы узнать подробности
Пакет фанеры: звоните, чтобы узнать подробности
Чтобы узнать стоимость доставки, нажмите здесь
Перейти к Форма заказа



Нажмите ниже, чтобы узнать больше о
Планы весла

Чертежи весла
С этими схемами вы можете сделать пару легких, элегантных, эффективных ложек или весла с прямыми лопастями из обыкновенного лесного склада


Планы весла: 15 долларов.00
Пакет из фанеры: подробности можно узнать по телефону
Стоимость доставки, нажмите здесь
Перейти к бланку заказа


Чтобы просмотреть подробное описание планов лодки и страницы спецификаций, выберите ссылку ниже
Penobscot 13 | Penobscot 14 | Penobscot 17 | 12 футов основной Peapod | Песочный доллар | Смеющаяся чайка | Ace 14
Нежность Грейс | Jiffy V-22 | Jiffy 22 | Jiffy 9-7 | Bay Pilot 18 | Джек Тар | Грейс Эйлин 30 | Весла

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
