Инструкция. Дальномер LR600 Angle
Автор: Administrator
29.07.2010 21:57



Содержание

1. Инструкция по использованию
2. Технические характеристики
3. Символы ЖКД и их функции
4. Работа лазерного дальномера
5. Предостережения во время использования
6. Комплектация

1. Инструкция по использованию
Лазерный дальномер LR600 Angle сочетает в себе функции монокуляра и лазерного дальномера. С помощью него можно измерить расстояние до определенного объекта. Измерение выводится на жидкокристаллический дисплей (ЖКД). Прибор потребляет небольшое количество энергии и имеет функцию автоматического отключения, работает от одной 3 вольтовой батарейки типа CR2, которой хватает, приблизительно, на 3ООО измерений. Данные об измерении сохраняются 8 секунд на ЖКД, затем дальномер отключается автоматически, если прибор не используется.
Лазерный дальномер LR600 Angle излучает невидимые глазу лазерные лучи, безопасные для глаз, с помощью которых происходит измерение. Дальномер имеет малый вес и габариты. Он спокойно размещается в одной руке пользователя. Лазерный дальномер LR600 Angle может использоваться в спортивных, охотничьих и других областях, где требуется измерение (гольф, охота, строительство и т.д.).

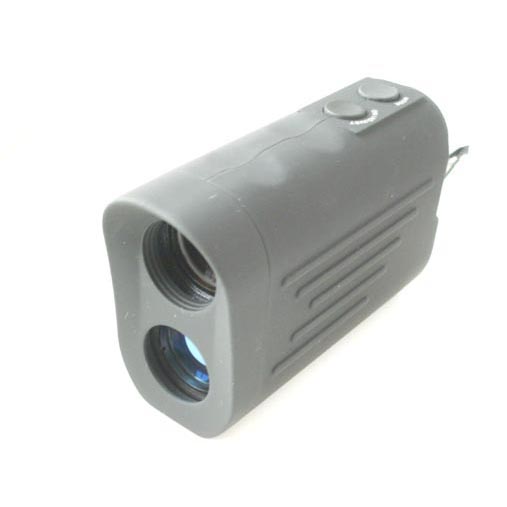

Изображение лазерного дальномера LR600 Angle
Рис.1



Описание охотничьих ружей 12 калибра

Описание охотничьих ружей 12 калибра

Из самых распространённых гладкоствольных ружей выделяют...
Обзор оптического прицела Hawke Airmax 30 SF 3-12х50 (с подсветкой)

Обзор оптического прицела Hawke Airmax 30 SF 3-12х50 (с подсветкой)

Представленная модель оптического прицела входит в известную...
Обзор оптического прицела Пилад 10x42F

Обзор оптического прицела Пилад 10x42F

Представленный прицел Пилад 10х42 F российского производства...


1 - окуляр телескопа
2 - объектив (излучатель лазерного луча)
3 – Приемник лазерного луча
4 - Кнопка выбора режима
5- Кнопка включения/измерения
6 - Крышка батарейного отсека

2. Технические характеристики

2.1 Диапазон измерения: 15 - 600м.
2.2 Погрешность измерения: + /-1м ± 0,1%
2.3 Диапазон измерения угла: 180 °
2.4 Ошибка измерения угла: ± 1 °
2.5 Способ измерения: полупроводниковый лазер (безвредный для глаз)
2.6 Экран: прозрачный жидкокристаллический дисплей, отображающий информацию
2.7 Объектив: 25 мм
2.8 Покрытие линз: многослойное просветляющее покрытие
2.9 Диаметр выходного зрачка: 3,8 мм
2.10 Рабочее расстояние от окуляра до глаза: 12 мм
2.11 Фокусировка: настраиваемый окуляр подстройки диоптрий
2.12 Оптическое увеличение: 6x
2.13 Поле зрения на 1000 м: 122 м (7 ° поля зрения)
2.14 Режимы измерения: BEELINE(прямое расстояние); HIGH(высота); ANGLE(угол), стандартный режим измерения(на ЖКД ни чего не отображается)
2.15 Источник питания: 3 вольта (батарея типа CR2)
2.16 Размеры: 40x99x68 мм
2.17 Вес: 180 грамм
2.18 Водонепроницаемые функции: не водонепроницаемый
2.19 Диапазон излучения лазера: 905 нм
2.20 Яркость лазера: 30 Вт(макс.)


3. Символы ЖКД и их функции

Рис.2




Фото символов ЖКД (схема)

1 Объект, расстояние до которого нужно сделать измерение, должен находится в центре круга
2 Результат измерения отображается над перекрестием. Индикатор показывает "---" когда расстояние не измерено.
3 Выбор измерения: "DEGS" (градусы) "MS" (в метрах) или "YDS" (в ярдах).
4 Режимы измерения:
(1) На ЖКД ни чего не отображается - Расстояние от дальномера до измеряемого предмета;
(2) "BEELINE" – Прямое расстояние или измерение проекции к цели;
(3) "HIGH" - высота объекта;
(4) "ANGLE" - угол к горизонту.

3.1 Индикатор качества измерения: показывает качество отраженного луча - "QUALITY ► ► ► ► ► ► ► ► ►".
Когда отображается шесть знаков в виде треугольника "►" (или более чем шесть) – отражения луча достаточно для отображения расстояния. Если отображено “---“, следовательно, сигнал слишком слабый для отображения расстояния.
3.2 Мигающий индикатор "LASER" означает излучение лазера.
3.3 Индикатор “BATT” показывает низкий заряд аккумулятора.


4. Работа лазерного дальномера

4.1 Настройте окуляр так, чтобы четко было видно символы на ЖКД(перед настройкой необходимо включить прибор).
4.2 Нажмите кнопку "включения" прибора один раз для активации дальномера. В объективе вы увидите перекрестие с кругом в центре. Повторное нажатие и удержание кнопки “включения” отобразит расстояние до объекта. Прибор автоматически отключится, если он не используется в течении 8 секунд.
4.3 Для повторного измерения объекта зажмите кнопку “включения” на три секунды, пока расстояние не отобразиться во второй раз. Если при длительном измерении расстояния нет результатов измерения - это свидетельствует о плохом отражении лазерного луча и на дисплее отображается "- - -" .
4.4 Режим сканирования. Зажмите кнопку "включения" прибора. При перемещении дальномера результат измерения будет отображать расстояние до наведенного объекта.
4.5 Нажмите на кнопку выбора режима (4) для выбора подходящего режима.
4.6 Дистанция измерения лазерного дальномера LR600 Angle
зависит от качества поверхности объектов, угла под которым делается измерение, формы объекта, и погодного фактора. Если поверхности объекта гладкая, яркого цвета, большой площади, лазерный луч отражается от вертикальной поверхности объекта и измерение происходит при слабой освещенности - это лучшие факторы при измерении дальних объектов.

5 Предостережения во время использования

5.1 Не разбирайте прибор, чтобы не повредить внутреннюю электрическую цепь.
5.2 Для протирки линз используйте специальную протирочную салфетку.
5.3 Вставляя батарею соблюдайте полярность(минус вниз – к пружинке).
5.4 Извлекайте батарею, если прибор не используется в течение длительного времени.
5.5 Хранить прибор в сухом месте, когда он не используется.
5.6 Прибор должен использоваться при температуре от -20'C до  40'C.
5.7 2 кнопки"Выбор режимов" и "Включение" нельзя нажимать совместно.
5.8 Ремонт лазерного дальномера должен проводить только квалифицированный специалист.

Ремонт прибора осуществляйте по своему усмотрению.

6. Комплектация

Дальномер – 1шт.
Ремень на руку – 1шт
Чехол для дальномера - 1шт
Ткань для протирки линз - 1шт
Руководство пользователя - 1шт
Упаковочная коробка – 1шт
